83070 K-MN

Benutzerinformation Induktions-

Glaskeramik-Kochfeld

Inhalt

1

Inhalt2

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.
Lesen Sie diese Benutzerinformation aufmerksam durch, um Ihr Gerät optimal und über
lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausfüh-

ren zu können.

Bewahren Sie die Benutzerinformation an einem sicheren Ort auf und händigen Sie die-

se beim Weiterverkauf des Geräts dem zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Gebrauchsanweisung 3

Sicherheitshinweise 3
Gerätebeschreibung 5

Ausstattung Kochfeld 5
Ausstattung Bedienfeld 5

Bedienung des Gerätes 6

Kochstufe einstellen 6
Power-Funktion ein- und ausschalten 7
Kindersicherung verwenden 8
Automatische Abschaltung 8

In dieser Benutzerinformation werden folgende Symbole verwendet:
Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informa-

tionen zur Vermeidung von Geräteschäden

3 Allgemeine Hinweise und Ratschläge

Tipps zum Kochen und Braten 9

Kochgeschirr für Induktions-Kochzonen 9
Tipps zum Energiesparen 10
Anwendungsbeispiele zum Kochen 10

Reinigung und Pflege 11
Was tun, wenn … 12
Entsorgung 14

Montageanweisung 15

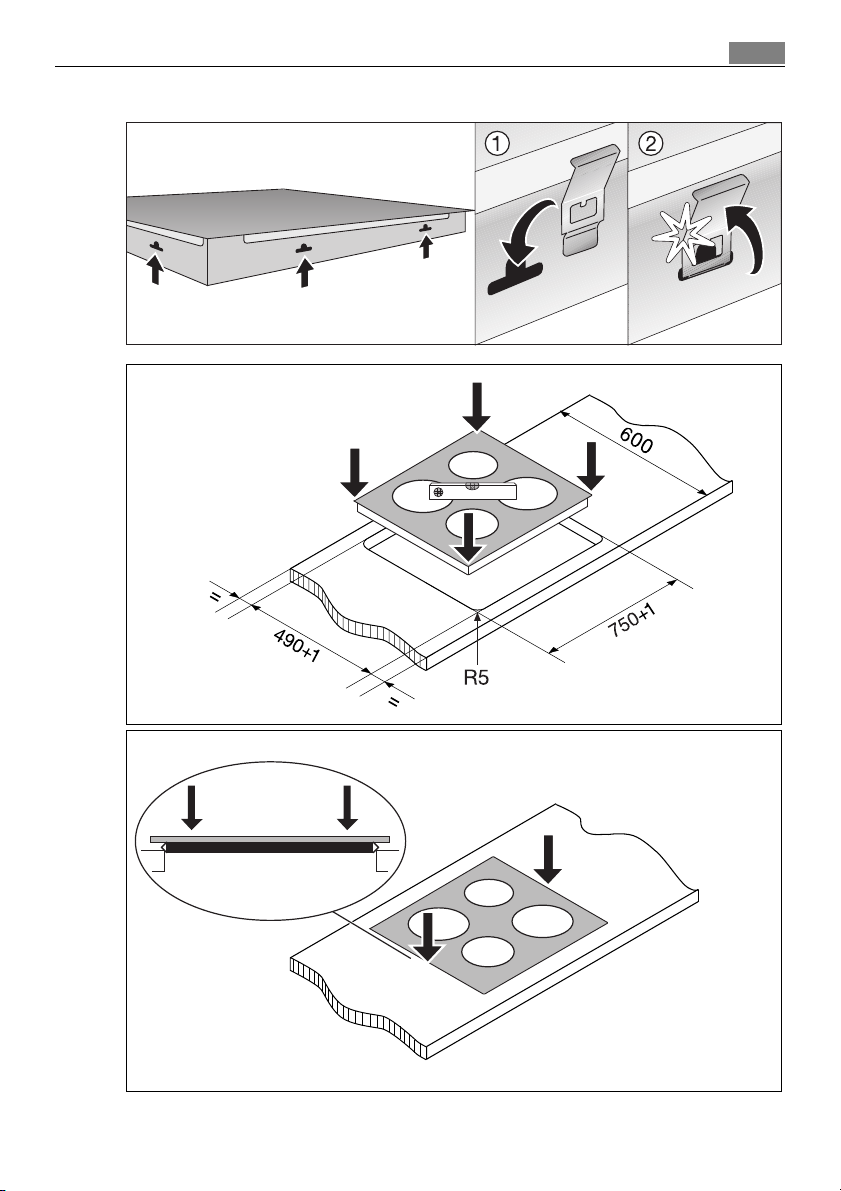

Montage 16

Typenschild 18

Service 19

2 Hinweise zum Umweltschutz

z Gefährliche Spannung

Gebrauchsanweisung

1 Sicherheitshinweise

Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantiean­spruch entfällt.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage
sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder An­weisung durch eine verantwortliche Person benutzen.

• Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen ver-

wendet werden.

• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.

• Umbauten oder Veränderungen am Gerät sind nicht zulässig.

• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstän-

de (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe ab­stellen oder lagern.

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät fernhalten.

• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.

• Um ein unbeabsichtigtes Einschalten durch Kleinkinder und Haustiere zu verhindern,

empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte

Fachkräfte vorgenommen werden.

• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke

und Arbeitsplatten betrieben werden.

• Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche, Sprünge bzw. Ris-

se) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen
möglichen elektrischen Schlag zu vermeiden.

• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften

durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfernen.

• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.

• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes

Kochgeschirr gelangen.

• Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr!

• Die Kochzonen nach jedem Gebrauch ausschalten.

3Gebrauchsanweisung

Sicherheitshinweise4

• Nutzer mit implantierten Herzschrittmachern sollten einen Mindestabstand des Ober-

körpers von 30 cm zu eingeschalteten Induktions-Kochzonen einhalten.

• Verbrennungsgefahr! Gegenstände aus Metall, wie z.B. Messer, Gabeln, Löffel und

Topfdeckel nicht auf das Kochfeld legen, da sie heiß werden können.

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.

• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Si-

cherheitsgründen nicht zugelassen.

Vermeidung von Schäden am Gerät

• Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.

• Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.

• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Ver-

schieben die Glaskeramik verkratzen.

• Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbren-

nen und sollten sofort entfernt werden.

• Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.

• Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am

Kochgeschirr oder der Glaskeramik verursachen.

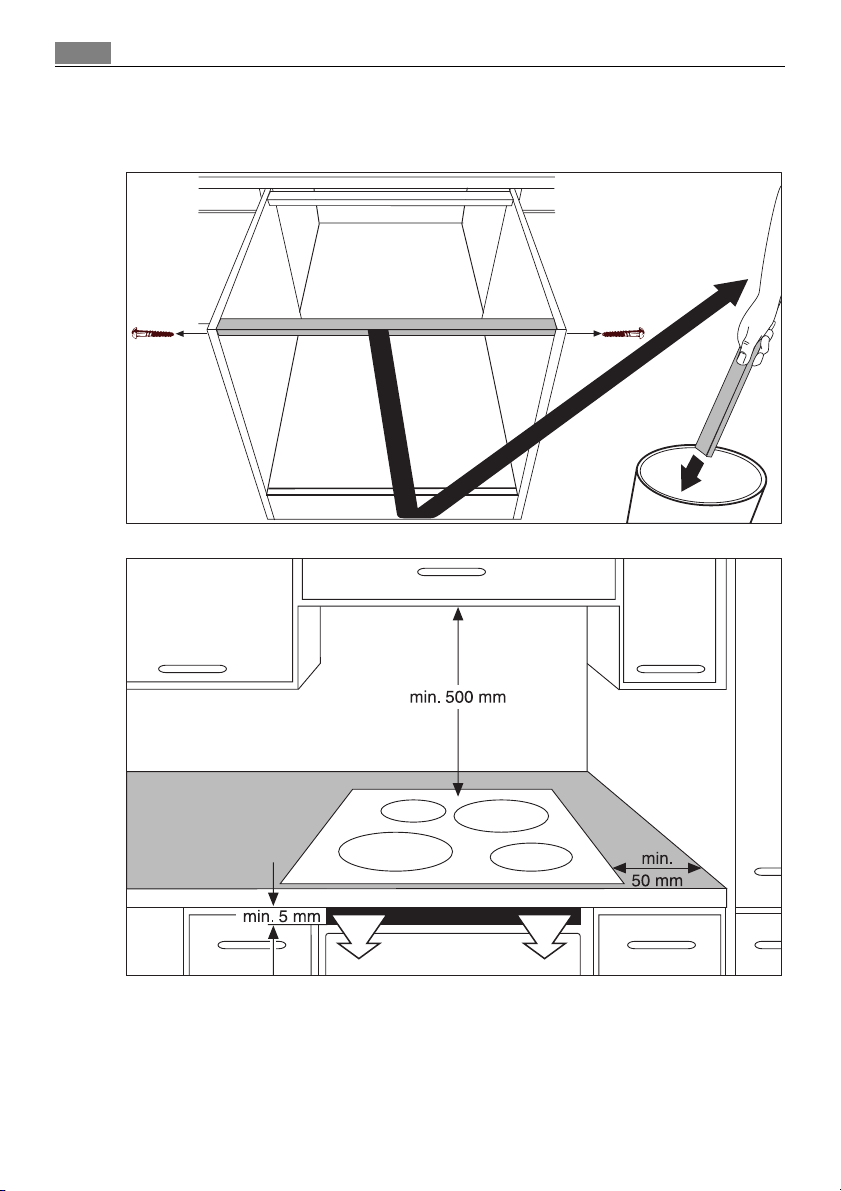

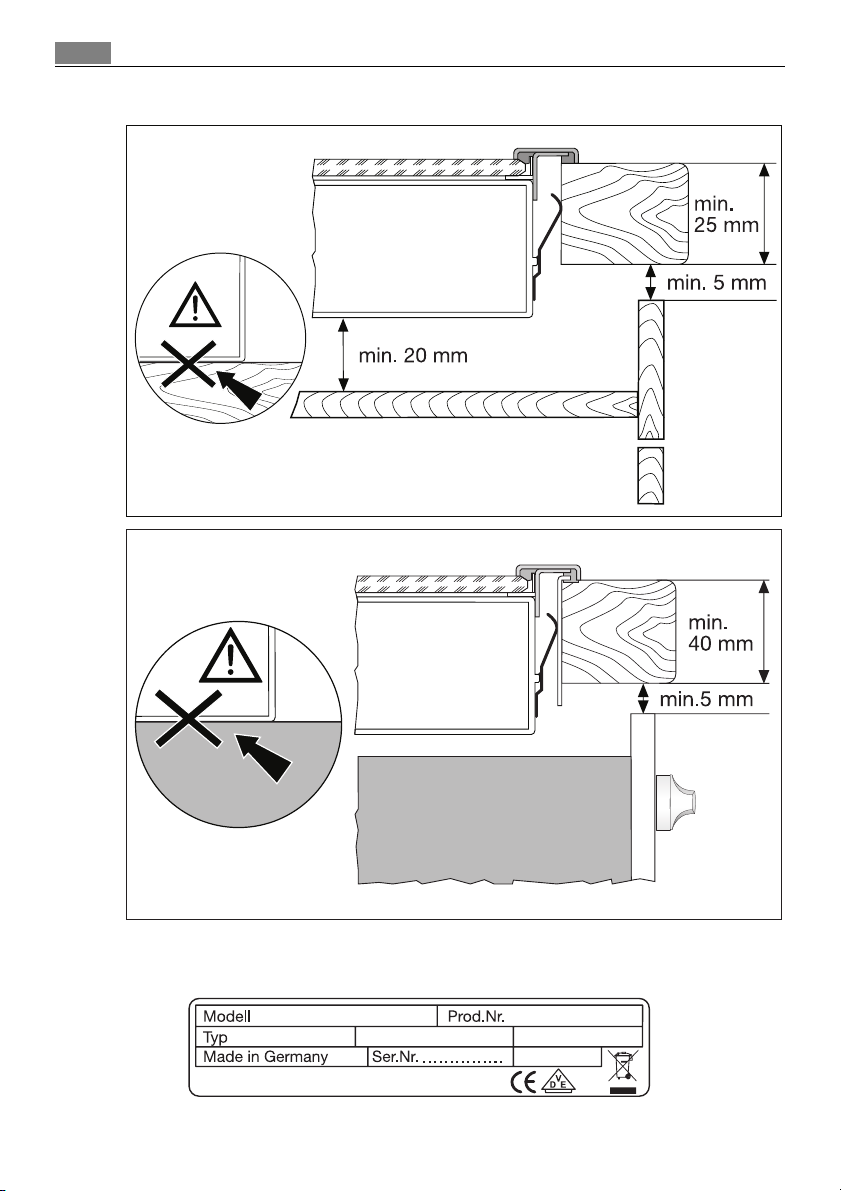

• Der Lüftungsspalt von 5 mm zwischen der Arbeitsplatte und der darunterliegenden

Möbelfront darf nicht verdeckt werden.

Gerätebeschreibung

Ausstattung Kochfeld

Induktions-Kochzone 1400 W

mit Powerfunktion 2500 W

5Gerätebeschreibung

Induktions-Kochzone 1800 W

mit Powerfunktion 2800 W

Kochstellenschalter
mit Digital-Anzeige

Induktions-Kochzone 2200 W

mit Powerfunktion 3700 W

Ausstattung Bedienfeld

rechts hinten

links hinten

links vorne

rechts vorne

digitale Anzeige

Induktions-Kochzone 1800 W

mit Powerfunktion 2800 W

Zuordnung Kochzone zu Kochstellenschalter

Kochstellenschalter

Bedienung des Gerätes6

Anzeigen

Anzeige Beschreibung

Kochzone ist ausgeschaltet

- Kochstufen Kochstufe ist eingestellt
Fehler Fehlfunktion ist aufgetreten
Topferkennung Kochgeschirr ist ungeeignet oder zu klein

bzw. es ist kein Kochgeschirr aufgesetzt
Restwärme Kochzone ist noch warm
Kindersicherung Kindersicherung ist eingeschaltet
Power Power-Funktion ist eingeschaltet
automatische Abschaltung Abschaltung ist aktiv

Restwärmeanzeige

1 Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die

Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige

beachten.

3 Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

Die Induktions-Kochzonen erzeugen die zum Kochen erforderliche Wärme direkt im
Boden des Kochgeschirrs. Die Glaskeramik wird lediglich durch die Rückwärme des Koch­geschirrs erwärmt.
Das Kühlgebläse schaltet sich abhängig von der Temperatur der Elektronik automatisch
ein und aus.

Bedienung des Gerätes

3 Induktions-Kochzonen mit geeignetem Geschirr verwenden.

Kochstufe einstellen

Kochstellenschalter Anzeige

Erhöhen nach rechts drehen bis
Verringern nach links drehen bis
Ausschalten auf Null stellen /

Power-Funktion ein- und ausschalten

Die Power-Funktion stellt den Induktions-Kochzonen zusätzliche Leistung zur Verfü­gung, z.B. um eine große Menge Wasser schnell zum Kochen zu bringen.

Kochstellenschalter Anzeige

Einschalten kurz über den Endanschlag hinaus nach rechts

drehen
Ausschalten nach links drehen Æ bis /

Die Power-Funktion bleibt unterschiedlich lang aktiviert:

7Bedienung des Gerätes

Kochzonen-

Powerzeit [min]

durchmesser [mm]

210 10
180 10
140 4

Power-Management

Die Kochzonen des Kochfeldes verfügen über
eine maximale Leistung.
Die maximale Leistung ist erreicht, wenn für
alle Kochzonen Kochstufe 9 eingestellt ist
Zwei Kochzonen bilden ein Paar, (siehe Abbil­dung), d. h. zwischen diesen Kochzonen teilt
das Powermanagement die maximal verfügbare
Leistung auf.
Wenn für eine Kochzone die Powerfunktion ge­wählt wurde, stellt das Powermanagement die
zusätzliche Leistung für diese Kochzone zulas­ten der anderen Kochzone des Paares zur Verfü­gung.
Beispiel: an einer Kochzone ist die Kochstufe 9
gewählt. Für die dazugehörige Kochzone wird
die Powerfunktion eingeschaltet. Die Power­funktion wird ausgeführt, aber Kochstufe 9 bei
einer Kochzone und gleichzeitig Powerfunktion
bei der anderen Kochzone eines Paares über­schreitet die Maximalleistung für beide. Daher
reduziert das Powermanagement die Leistung der zuerst eingeschalteten Kochzone von
9 auf zum Beispiel 5 und die Anzeige dieser Kochzone wechselt zwischen 9 und 5 und
bleibt dann auf der zur Zeit maximal möglichen 5 stehen. (Ob die Anzeige zwischen 9
und 5 oder 9 und 3 oder anderen Werten wechselt, hängt von dem Gerätetyp und der
Kochzonengröße ab.).

Bedienung des Gerätes8

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Einschalten Vordersten und dritten

Ausschalten den Vorgang wiederholen Die Kindersicherung ist

Automatische Abschaltung

Induktions-Kochzonen

• Bei Überhitzung (z.B. durch einen leergekochten Topf) schaltet sich die Kochzone au­tomatisch aus. wird angezeigt. Vor der erneuten Verwendung muss die Kochzone
auf gestellt werden und abgekühlt sein.

• Wird nicht geeignetes Geschirr verwendet, leuchtet für zwei Minuten in der Anzei-
ge der Kochzone. Anschließend wird angezeigt. Wird die Stellung des Kochstellen­schalters verändert, während leuchtet, erscheint in der Anzeige. Vor der
erneuten Verwendung muss die Kochzone auf gestellt werden.

• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die
Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch
aus. wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf ge­stellt werden.

Kochstellenschalter Anzeige

erscheint in allen 4 An­Kochstellenschalter aus der
Null-Stellung gleichzeitig
kurz nach links drehen

zeigen, bei dem Versuch,
eine Kochstufe einzuschal­ten.

wieder ausgeschaltet. An
jedem Kochfeld kann jede
Kochstufe normal einge­schaltet werden.

Kochstufe Abschaltung nach

1 - 2 6 Stunden
3 - 4 5 Stunden
5 4 Stunden
6 - 9 1,5 Stunden

Tipps zum Kochen und Braten

3 Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Le­bensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung
durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperatu­ren zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr für Induktions-Kochzonen

Geschirrmaterial

Geschirrmaterial geeignet

Gusseisen +
Stahl, Stahlemail +
Edelstahl +*
Topfboden mehrlagig +*
Aluminium, Kupfer, Messing ­Glas, Keramik, Porzellan -

3 * Kochgeschirr für Induktions-Kochzonen wird vom Hersteller entsprechend gekenn-

zeichnet.

Eignungsprüfung

Kochgeschirr ist für Induktion geeignet, wenn ...

• ... etwas Wasser auf einer Induktions-Kochzone mit Kochstufe 9 innerhalb kurzer Zeit
erhitzt wird.

• ... ein Magnet am Geschirrboden haften bleibt.

Geschirrboden

Der Boden des Kochgeschirrs sollte so dick und plan wie möglich sein.

Topfgröße

Induktions-Kochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimm­ten Grenze automatisch an. Jedoch muss der magnetische Teil des Geschirrbodens je
nach Kochzonengröße einen Mindest-Durchmesser haben.

9Tipps zum Kochen und Braten

Kochzonen-

durchmesser [mm]

210 180
180 145
140 120

Mindestdurchmesser

des Geschirrbodens [mm]

3 Das Kochgeschirr muss zentriert auf den Kochzonen stehen.

Tipps zum Kochen und Braten10

Tipps zum Energiesparen

2 Kochgeschirr vor dem Einschalten der Kochzone aufsetzen.
2 Kochgeschirr, wenn möglich, immer mit einem Deckel verschließen.

Anwendungsbeispiele zum Kochen

Die Angaben in folgender Tabelle sind Richtgrößen.

Koch-

stufe

Die Power-Funktion eignet sich zum Ankochen großer Mengen Flüssigkeit.

Garvorgang Geeignet für Dauer Hinweise/Tipps

0 Aus-Stellung

1

1-2

2-3 Quellen

3-4

4-5 Kochen

6-7

7-8

9

Warm-

halten

Schmelzen

Stocken Schaumomelett, Eierstich 10-40 Min. Mit Deckel garen

Dämpfen

Dünsten

Mildes
Braten

Starkes

Braten

Ankochen

Anbraten
Frittieren

Warmhalten von gegarten

Speisen

Sauce hollandaise,

Schmelzen von Butter,

Schokolade, Gelatine

Quellen von Reis und Milch-

gerichten

Erhitzen von Fertiggerichten

Dünsten von Gemüse, Fisch

Schmoren von Fleisch

Dämpfen von Kartoffeln 20-60 Min.

Kochen größerer Speise-

mengen, Eintopfgerichte und

Suppen

Schnitzel, Cordon bleu, Kote-

lett, Frikadellen, Bratwürste,

Leber, Mehlschwitze, Eier,

Eierkuchen, Krapfen frittieren

Kartoffelpuffer, Lenden-

stücke, Steaks, Flädle

Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von

Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

nach Bedarf Abdecken

5-25 Min.

25-50 Min.

20-45 Min.

60-150 Min.

fortlaufend

backen

5-15 Min.

pro Pfanne

Menge Flüssigkeit zum

gerichte zwischendurch

Bei Gemüse wenig Flüs-

sigkeit zugeben (einige

verwenden, z. B.: Max.

Bis zu 3 l Flüssigkeit plus

Zwischendurch wenden

Zwischendurch wenden

Zwischendurch

umrühren

Mindestens doppelte

Reis geben, Milch-

umrühren

Wenig Flüssigkeit

¼ l Wasser auf

750 g Kartoffeln

Esslöffel)

Zutaten

11Reinigung und Pflege

Reinigung und Pflege

1 Vorsicht! Verbrennungsgefahr durch Restwärme.
1 Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser

und Spülmittel reinigen.

1 Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit

Wasser und Spülmittel entfernen.

Gerät nach jedem Gebrauch reinigen

1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.

2. Gerät mit einem sauberen Tuch trockenreiben.

Verschmutzungen entfernen

1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.

2. Verschmutzungen mit gleitender Klinge entfernen.

3. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.

4. Gerät mit einem sauberen Tuch trockenreiben.

entfernen

Art der Verschmutzung sofort bei abgekühltem Gerät mit

Zucker, zuckerhaltige Speisen ja ---

Kunststoffe, Aluminiumfolien ja ---

Kalk- und Wasserränder --- ja

Fettspritzer --- ja

metallisch schimmernde
Verfärbungen

*Reinigungsschaber, Glaskeramik- oder Edelstahlreiniger sind im Fachhandel erhältlich

--- ja

Reinigungsschaber*

Glaskeramik- oder
Edelstahlreiniger*

3 Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahlreiniger entfernen.
3 Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beein-

trächtigen jedoch die Funktion des Gerätes nicht.

Was tun, wenn …12

Was tun, wenn …

Problem Mögliche Ursache Abhilfe

Die Kochzonen funktionieren
nicht

Die Restwärme-Anzeige zeigt
nichts an

Anzeige wechselt zwischen
zwei Kochstufen

leuchtet Ungeeignetes Kochgeschirr Geeignetes Geschirr verwen-

leuchtet Kochzone länger als zwei Mi-

und Zahl wird angezeigt Fehler in der Elektronik Gerät einige Minuten vom

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht behe­ben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.

Die gewünschte Kochstufe ist
nicht eingestellt

Die Sicherung in der Hausins­tallation (Sicherungskasten)
hat ausgelöst.

Die Kindersicherung ist einge­schaltet.

Die Kochzone ist nur kurz in
Betrieb gewesen und daher
noch nicht heiß

Das Power-Management redu­ziert die Leistung dieser Koch­zone

Kein Kochgeschirr auf der
Kochzone

Geschirrboden-Durchmesser
ist für die Kochzone zu klein

nuten ohne Kochgeschirr

Automatische Abschaltung hat
ausgelöst

leuchtet

Kochstufe einstellen

Sicherung überprüfen.
Sollten die Sicherungen mehr­fach auslösen, rufen Sie bitte
einen zugelassenen Elektroins­tallateur.

Kindersicherung ausschalten
(siehe Kapitel „Kindersiche­rung“ in der Gebrauchsanwei­sung des Herdes)

Sollte die Kochzone heiß sein,
den Kundendienst rufen.

Siehe Abschnitt „Power-Funk­tion ein-/ausschalten“

den
Kochgeschirr aufsetzen

Auf kleinere Kochzone wech­seln

Geeignetes Geschirr verwen­den

Kochzone ausschalten, Koch­geschirr aufsetzen, Kochzone
einschalten

Kochzone ausschalten. Koch­zone wieder einschalten

Netz trennen (Sicherung der
Hausinstallation herausneh­men)
Wird nach dem Einschalten
wieder angezeigt, den
Kundendienst rufen

13Was tun, wenn …

1 Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer ent­stehen.

3 Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw. des Fachhänd-

lers auch während der Garantiezeit nicht kostenlos erfolgen.

Betriebsgeräusche

Folgende Geräusche können beim Betrieb von Induktions-Kochzonen, je nach Material
und Verarbeitung des Bodens, im Kochgerät entstehen:

• Prasseln (1)
bei Verwendung von Kochgeschirr aus verschiedenen Materialien (Sandwich-Bauwei­se)

• Pfeifen (1)
beim Betrieb einer einzelnen Kochzone oder mehrerer Kochzonen mit hohen Leistun­gen, wenn Kochgeschirr aus verschiedenen Materialien (Sandwich-Bauweise) verwen­det wird

• Brummen (2)
kann bei bei hohen Leistungsstufen auftreten

• Klicken (2)
bei elektronischen Schaltvorgängen

• Rauschen, Surren (3)
Das Gerät ist mit einem Ventilator zur Kühlung der Elektronik ausgestattet. Beim Be­trieb des Ventilators ist ein surrendes oder rauschendes Geräusch hörbar, das sich je
nach Leistung ändern und auch nach dem Ausschalten des Gerätes noch eine Weile
andauern kann.

Die beschriebenen Geräusche sind normal und weisen auf keinen Defekt hin.

2

1

3

Entsorgung14

Entsorgung

2 Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunst­stoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsma­terialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in
den dafür vorgesehenen Sammelbehältern.

2 Altgerät

Das Symbol
Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammel­punkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das
Produkt gekauft haben.

W auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

Montageanweisung

1 Sicherheitshinweise

ACHTUNG! Unbedingt lesen.
Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind ein­zuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft ausgeführt werden.
Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten.
Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubla­den dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein.
Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial
gegen Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab.
Zwischen Gerät und Arbeitsplatte keine Silikon-Dichtungsmasse aufbringen.
Die Unterseite des Geräts einbauseitig vor Dampf und Feuchtigkeit schützen, z.B. von ei­nem Geschirrspüler oder Backofen.
Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklap­pende Türen und aufspringende Fenster können sonst heißes Kochgeschirr von der
Kochstelle reißen.

z Verletzungsgefahr durch elektrischen Strom

• Die Netzanschlussklemme liegt an Spannung.

• Netzanschlussklemme spannungsfrei machen.

• Anschlussschema beachten.

• Sicherheitsregeln der Elektrotechnik beachten.

• Berührungsschutz durch fachgerechten Einbau sicherstellen.

• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.

15Montageanweisung

z Schäden durch elektrischen Strom

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.

• Klemmverbindungen fachgerecht ausführen.

• Kabel zugentlasten.

• Bei 1 oder 2 phasigem Anschluss muss jeweils die passende Netzanschlussleitung vom

Typ H05BB-F Tmax 90°C (oder höherwertig) eingesetzt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch eine be­sondere Anschlussleitung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden.
Diese ist beim Kundendienst erhältlich.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das
Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsiche­rungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze.

Montage16

Montage

17Montage

Montage18

Typenschild

83070K-MN

55GARD5AU

AEG-ELECTROLUX

230 V 50 Hz

949 592 843

Induction 7,4 kW

7,4 kW

Service

Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsan­weisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kunden­dienst oder einen unserer Service-Partner.

Um Ihnen schnell helfen zu können, benötigen
wir folgende Angaben:

– dreistellige Buchstaben-Zahlenkombination

– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)

– Art der Störung
– eventuelle Fehlermeldung, die das Gerät an-

Damit Sie die benötigten Kennziffern Ihres Gerätes zur Hand haben, empfehlen wir, sie
hier einzutragen:

Modellbezeichnung: .....................................

19Service

der Glaskeramik

(Nummern siehe Typschild)

zeigt

PNC: .....................................

S-No: .....................................

www.electrolux.com

www.aeg-electrolux.de
www.aeg-electrolux.at
www.aeg-electrolux.be
www.aeg-electrolux.lu
www.aeg.ch

867 202 181-A-160209-01 Änderungen vorbehalten
