Aeg 82740 update User Manual

ÖKO-LAVAMAT 82740 update

Le lave-linge écologique

Informations pour les utilisateurs

Chère cliente, cher client,

veuillez lire avec attention ces informations pour l'utilisateur.
Tenez surtout compte de la section «Sécurité» des premières pages.
Conservez ces informations pour usage ultérieur. Transmettez-les à un
éventuel possesseur suivant de la machine.

Le triangle d'avertissement et/ou des mots de signalisation (Avertisse-

1

ment!, Prudence!, Attention!) soulignent des consignes qui sont im­portantes pour votre sécurité ou pour le bon fonctionnement de
l'appareil. Veuillez les respecter strictement.

0 1. Ce repère vous guide pas à pas dans la commande de l'appareil.

2. ...

Ce symbole indique la présence d'informations complémentaires sur la

3

manipulation et l'utilisation pratique de l'appareil.
Le trèfle signale les conseils et indications concernant un emploi renta-

2

ble et écologique de l'appareil.

En cas de pannes ultérieures, ces informations pour utilisateur contien­nent des indications de dépannage autonome, voir section «Que faire
si...».

Si ces informations ne suffisent pas, notre service après-vente est à
tout moment à votre disposition.

ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek
Tél.: [phone]
Vous y obtiendrez les réponses aux questions concernant l'équipement
et l'utilisation de votre appareil. Nous prendrons naturellement volon­tiers connaissance de vos souhaits, suggestions et critiques. Notre ob­jectif est d'encore améliorer nos produits et services pour le bénéfice de
nos clients.

En cas de problèmes techniques, notre service après-vente d'usine est à
tout moment à votre service (vous trouverez les adresses et numéros de
téléphone à la section «Adresses du service après-vente»).
Tenez également compte à cet effet de la section «Service après-vente».

Imprimé sur papier fabriqué de manière compatible avec l'environne­ment. Celui qui pense à l'environnement agit en conséquence...

2

Sommaire

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Conseils de protection de l'environnement . . . . . . . . . . . . . . . . . . . . . . . 9

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bac-tiroir pour produits de lavage et additifs . . . . . . . . . . . . . . . . . . . . . . . 10

Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Sélecteur de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Touches de programmes additionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fonctions programmables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Valeurs de consommation et durées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Indication de la durée du cycle de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Que signifie «UPDATE»? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Protection contre les inondations Aqua Control + Aqua Alarm . . . . . 16

Avant la première lessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Préparation au lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Trier le linge et le préparer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Type de linge et étiquette d'entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Produits de lavage et additifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Quel produit de lavage et quel additif? . . . . . . . . . . . . . . . . . . . . . . . . . 19

Quelle quantité de produit de lavage et d'additif? . . . . . . . . . . . . . . . . 19

Anticalcaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Effectuer le lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Mode d'emploi abrégé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sélectionner le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

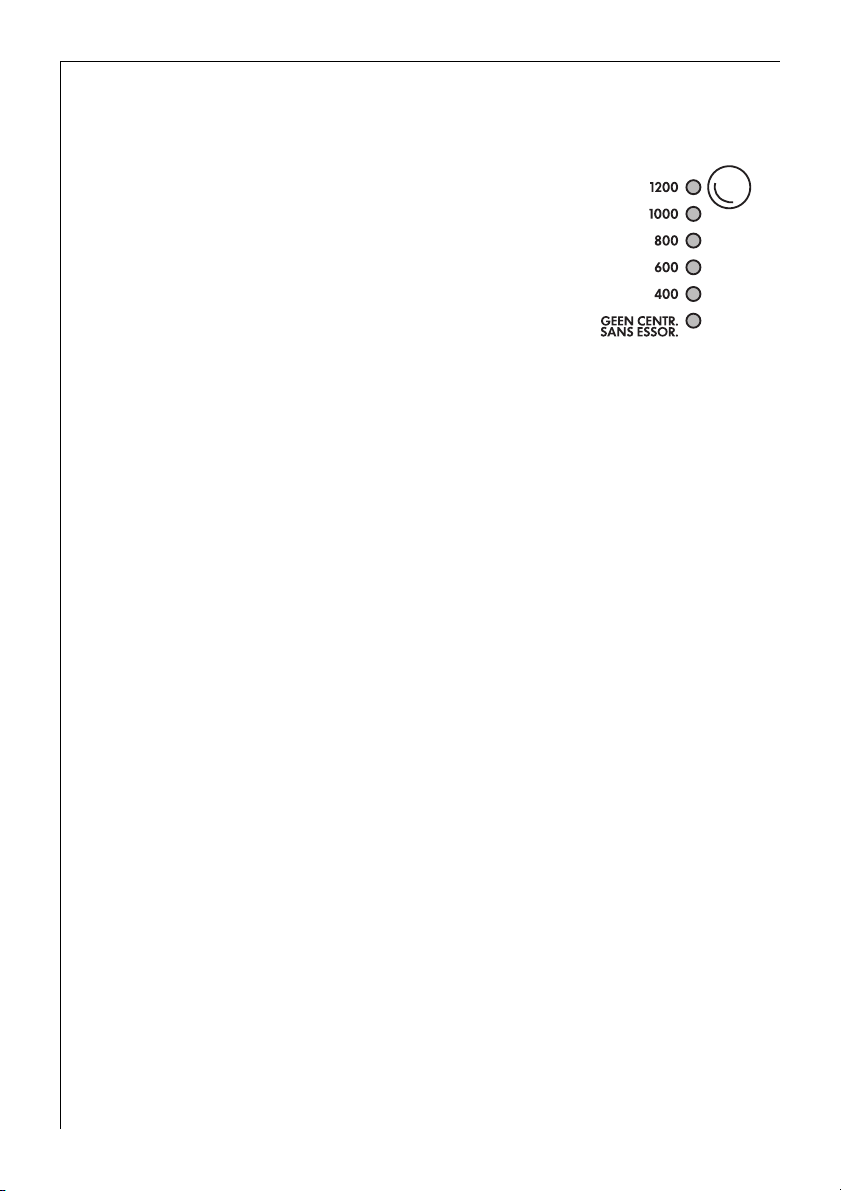

Modifier la vitesse d'essorage/sélectionner un arrêt sans essorage . . . . . . 22

Régler le départ différé/la durée de trempage . . . . . . . . . . . . . . . . . . . . . . . 23

Ouvrir et fermer la porte de remplissage . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Introduire le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Dosez le produit lessiviel/les additifs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3

Déroulement du programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Lavage terminé/enlever le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Tableau des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Rinçage séparé/rinçage assouplissant/amidonnage/imprégnation . . . . . . 30

Essorage séparé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

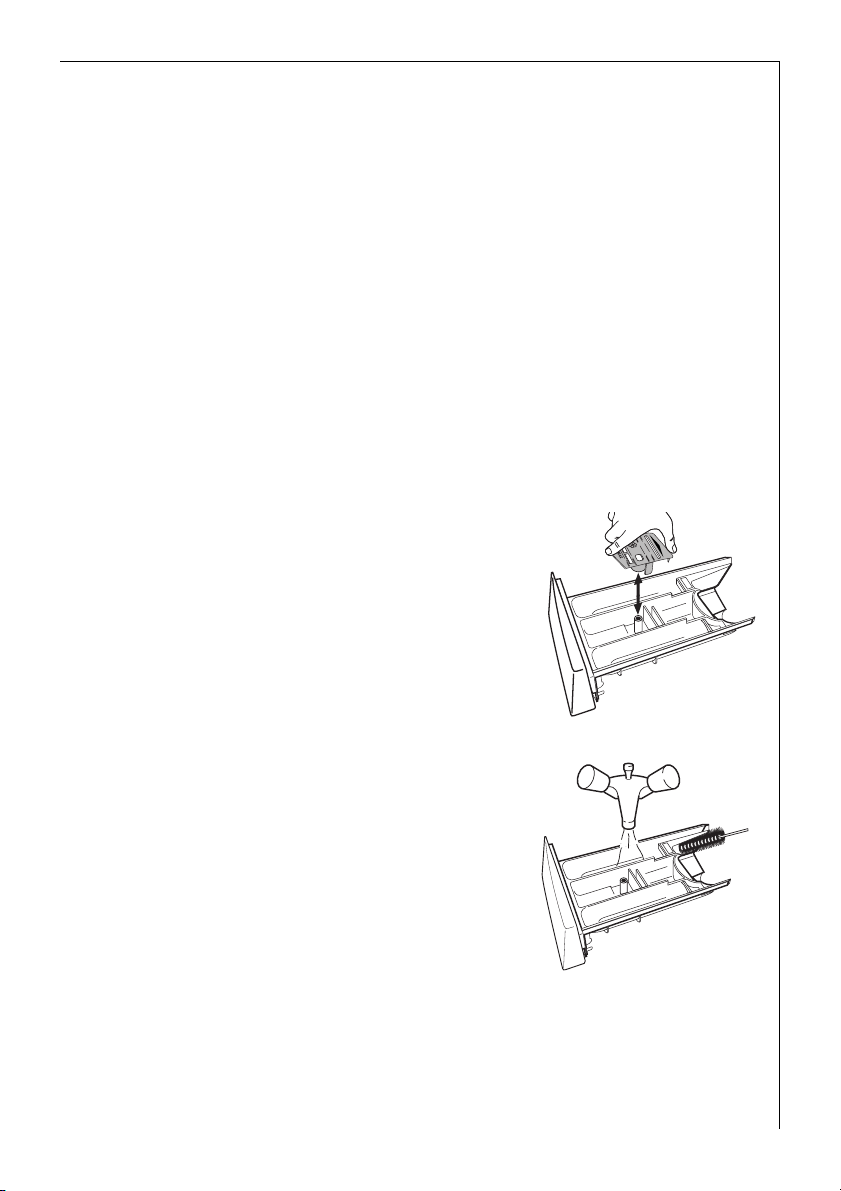

Bac-tiroir à produits de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tambour de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Porte de remplissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Que faire si ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Elimination des dérangements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Lorsque les performances de lavage ne sont pas satisfaisantes . . . . . . . . . 37

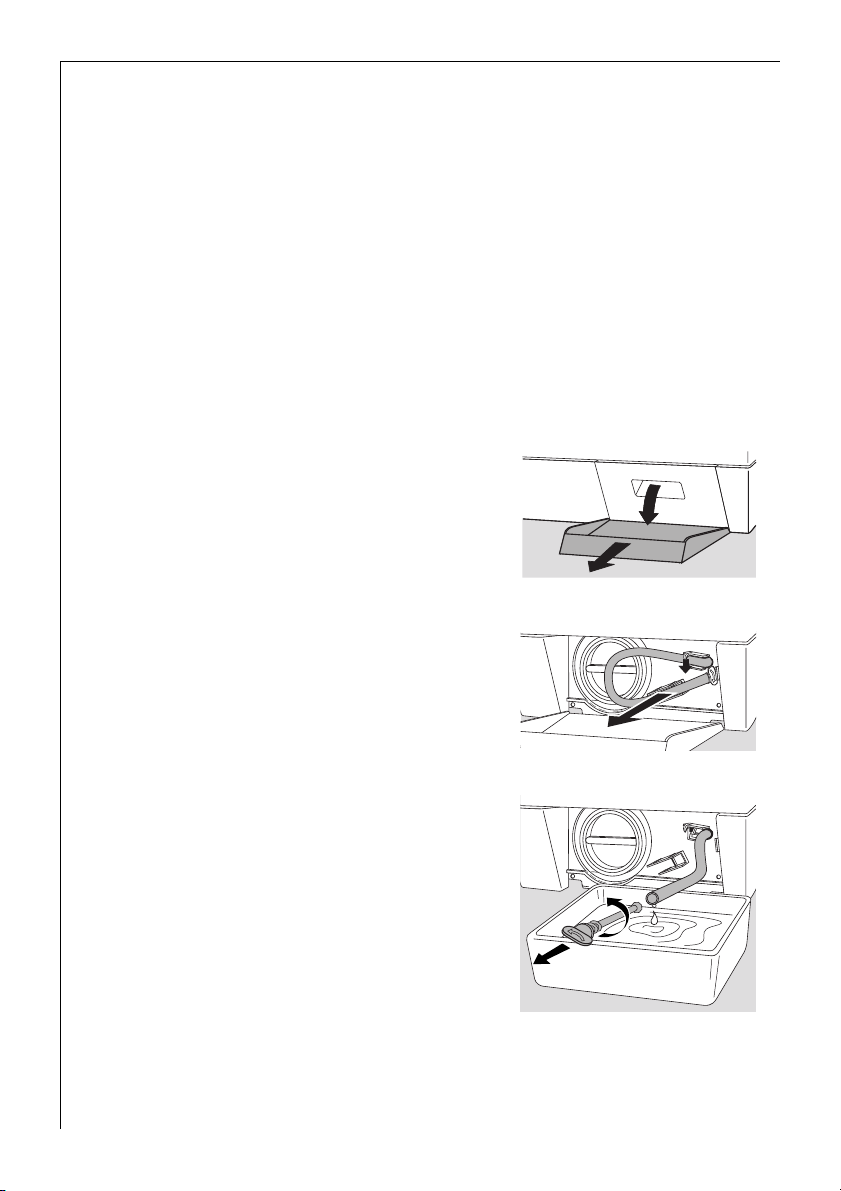

Exécution d'une vidange de secours . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

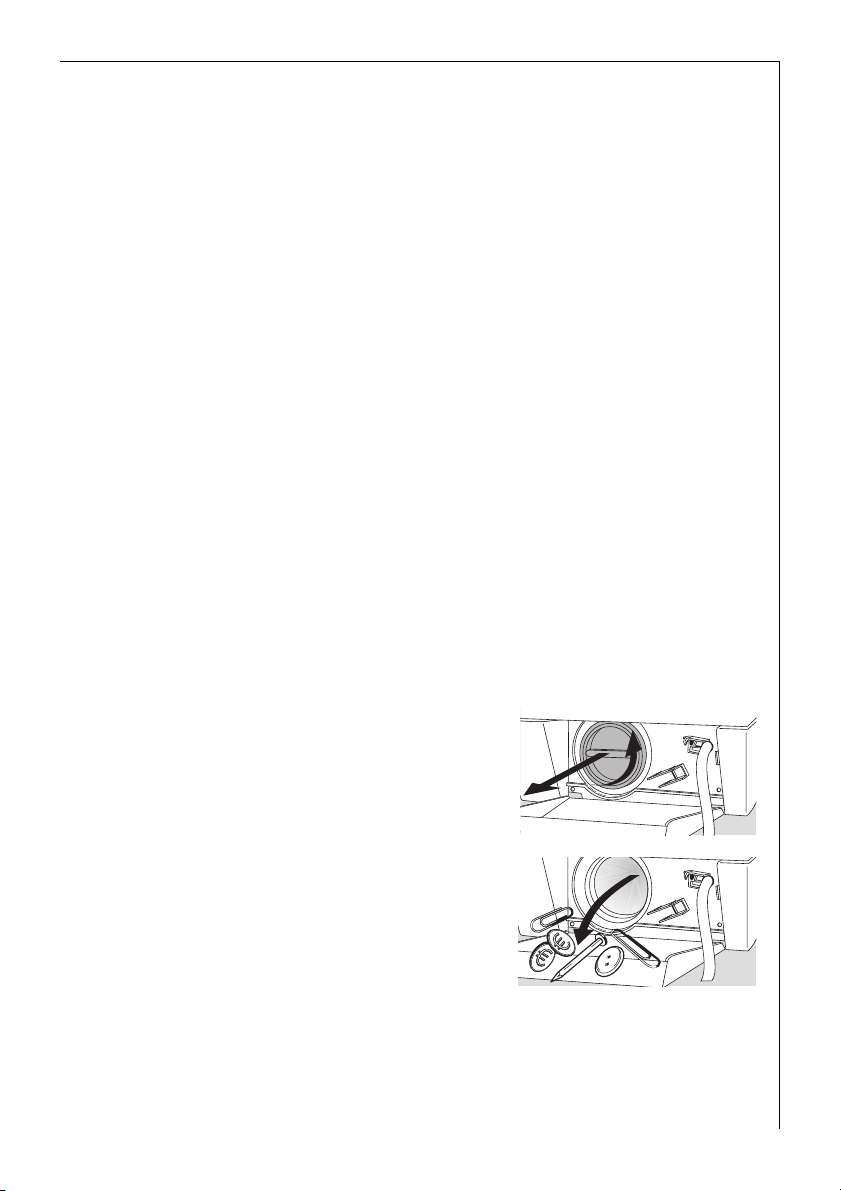

Pompe de vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Déverrouillage de secours de la porte de remplissage . . . . . . . . . . . . . . . . . 40

Rinçage additionnel (RINCAGE+) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Refroidissement de la lessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Rinçage additionnel et refroidissement de la lessive . . . . . . . . . . . . . . . . . . 43

Essorage démêlant Variomatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Sécurité de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Instructions de montage et de raccordement . . . . . . . . . . 46

Conseils de sécurité pour l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Installation de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Transporter l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Enlever les protections de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Préparer le lieu d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

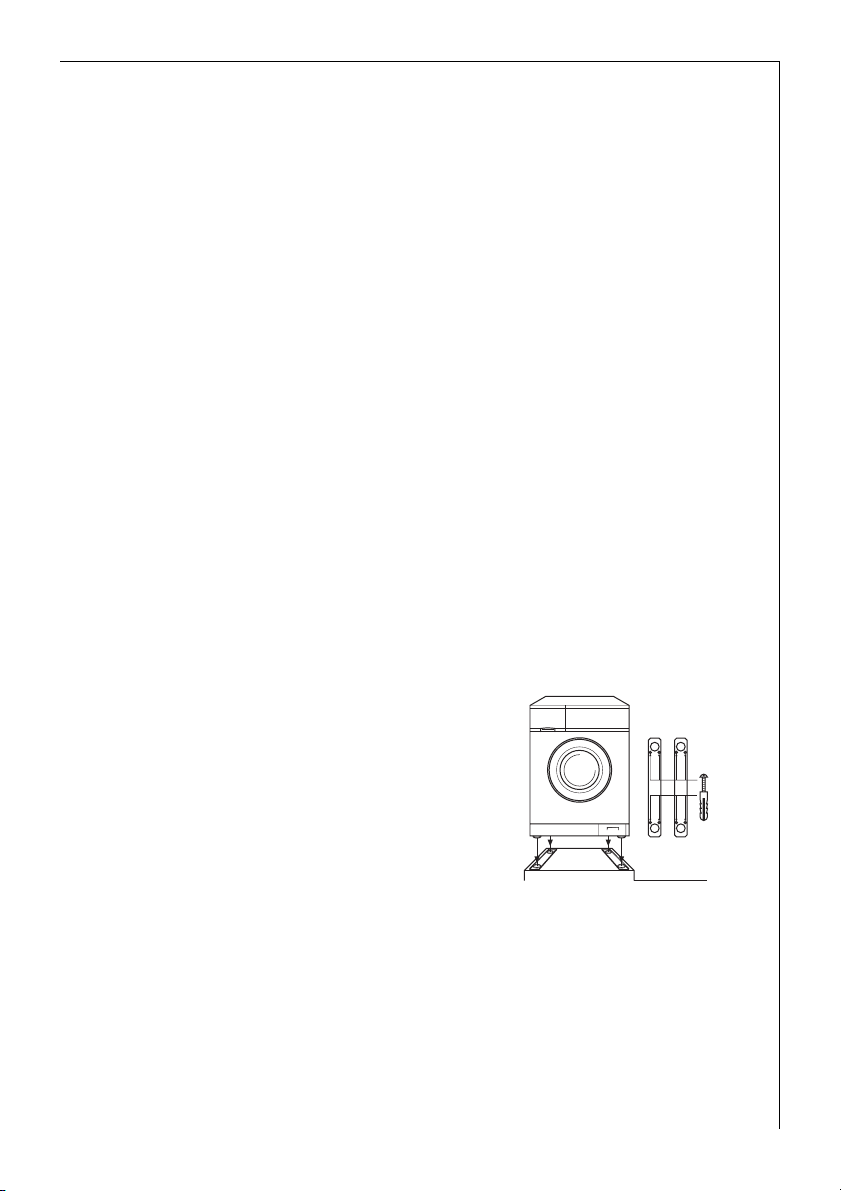

Installation sur un socle en béton. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Placement sur sols élastiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Egaliser les inégalités du sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

4

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Arrivée d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Pression d'eau admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Alimentation en eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

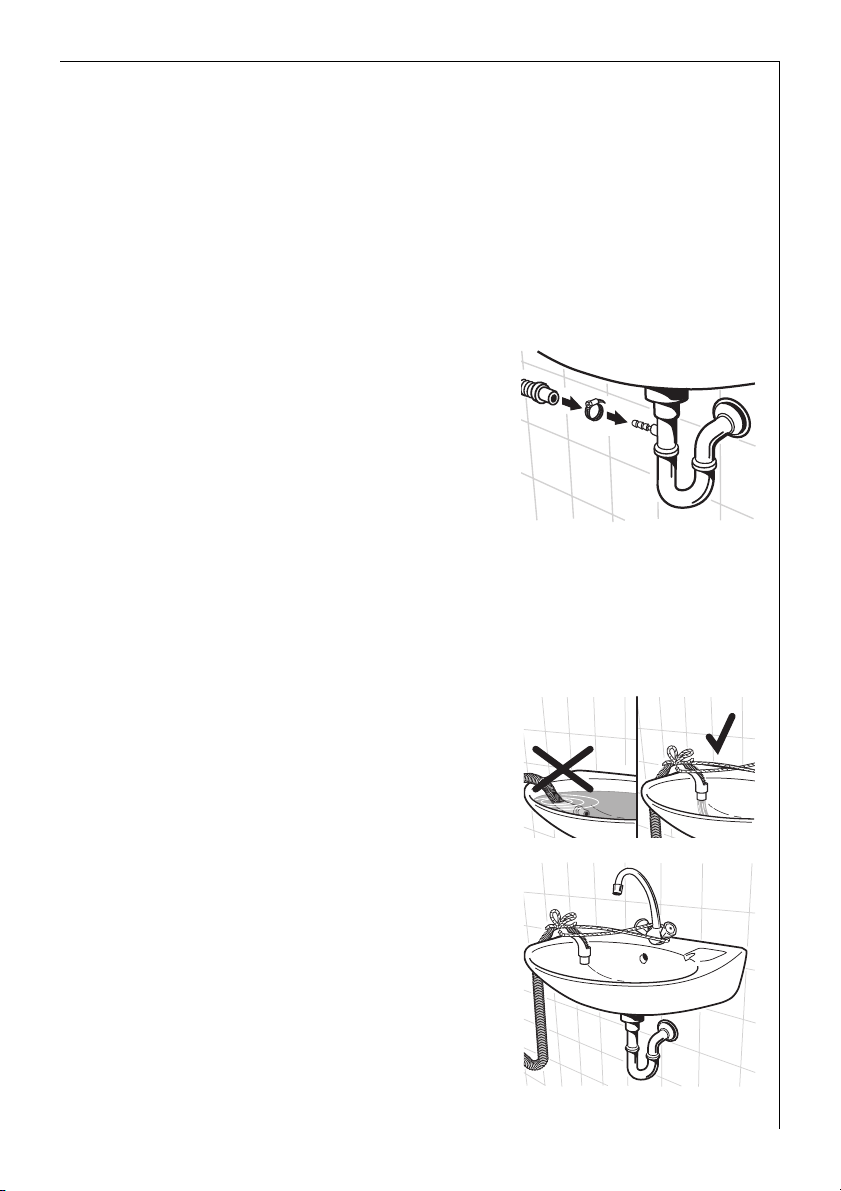

Evacuation de l'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Hauteurs de refoulement supérieures à 1m . . . . . . . . . . . . . . . . . . . . . . . . . 54

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Adresses du service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . 57

Index de mots-clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5

Mode d'emploi

Mode d'emploi

1 Sécurité

La sécurité des appareils électroménagers AEG est conforme aux règles
reconnues de la technique et à la législation portant sur la sécurité des
appareils. Toutefois, en qualité de constructeur, nous nous sentons
obligé de vous familiariser avec les consignes de sécurité suivantes.

Avant la première mise en service

• Respectez les «informations d'installation et de raccordement»

données plus loin dans ces informations pour l'utilisateur.

• En cas de livraison de l'appareil durant les mois d'hiver à des tempéra­tures inférieures à 0 °C: entreposez la machine à laver pendant
24 heures à température ambiante avant de la mettre en service.

Utilisation conforme à la destination

• La machine à laver est uniquement destinée à laver le linge domesti­que normal. Si l'appareil est utilisé de manière non conforme ou en
cas d'erreur de manipulation, le fabricant n'endossera pas la respon­sabilité d'éventuels dommages.

• Les transformations ou modifications à la machine à laver sont dé­fendues pour raisons de sécurité.

• N'utilisez que des produits de lavage pour machines à laver. Respectez
les indications du fabricant de produits de lavage.

• Le linge ne doit pas contenir de solvants inflammables. Tenez-en
compte lors du lavage de linge déjà nettoyé.

• N'utilisez pas la machine à laver pour le nettoyage à sec.

• Les produits colorants/décolorants peuvent uniquement être utilisés

dans la machine à laver si le fabricant de ces produits l'autorise ex­pressément. Nous déclinons toute responsabilité en cas dommages
éventuels.

• Utilisez uniquement l'eau du robinet. Utilisez uniquement de l'eau de
pluie ou de l'eau brute si celle-ci répond aux exigences suivant
DIN 1986 et DIN 1988.

• Les dégâts dus au gel ne sont pas couverts par la garantie! Si la ma­chine à laver est installée dans un local soumis au gel, une vidange
d'urgence doit être effectuée en cas de risque de gel (voir section «Ef­fectuer une vidange d'urgence»).

6

Mode d'emploi

Sécurité des enfants

• Les éléments constituant l'emballage (les films en plastique, les mor­ceaux de polystyrène p. ex.) peuvent présenter un danger pour les en­fants. Risque d'asphyxie! Garder les éléments d'emballage hors de la
portée des enfants.

• Les enfants ne sont souvent pas en mesure de reconnaître les risques
émanant des appareils ménagers. Il est donc indispensable de les gar­der sous surveillance lorsque l'appareil fonctionne; ne les laissez pas
jouer avec la machine à laver – vous risqueriez qu'ils s'y enferment.

• Veillez à ne pas laisser des enfants ou des petits animaux grimper
dans le tambour de la machine à laver.

• Lors de la mise au rebut de la machine à laver: tirez la fiche de la prise
de courant, détruisez le verrou de la porte, coupez le câble d'alimen­tation, éliminez la fiche et le reste du câble. De ce fait, des enfants
qui jouent ne pourront plus s'enfermer et se mettre en danger.

Sécurité générale

• Les réparations à la machine à laver peuvent uniquement être effec­tuées par des spécialistes. Les réparations à la machine à laver non ef­fectuées dans les règles peuvent être la source de dangers importants
pour l'utilisateur. Pour toute réparation, adressez-vous à votre reven­deur ou à notre service après-vente.

• N'utilisez jamais la machine à laver si le câble d'alimentation est en­dommagé ou si le panneau de commande, le plan de travail ou le so­cle sont endommagés de manière telle que l'intérieur de l'appareil
soit librement accessible.

• Débranchez la machine à laver avant d'effectuer tous travaux de net­toyage, d'entretien ou de maintenance. Débranchez pour ce faire la
fiche de la prise secteur ou – dans le cas d'un raccordement fixe – dé­sactivez le disjoncteur de protection de ligne dans le boîtier des fusi­bles ou retirez le fusible à vis.

• Lorsqu’il n’est pas utilisé, débrancher l’appareil et fermer le robinet
d’eau.

• Ne tirez jamais sur le câble pour tirer la fiche de la prise, mais saisis­sez-le par la fiche.

• Il est défendu d'utiliser des fiches multiples, raccords et rallonges.

Danger d'incendie par surchauffe!

• Ne nettoyez pas la machine à laver au moyen d'un jet d'eau. Risque
d'électrocution!

7

Mode d'emploi

• Lorsque des programmes de lavage haute température sont utilisés, la
vitre de la porte atteint des températures élevées. Ne pas la toucher!

• Laissez refroidir l'eau de lessive avant d'effectuer une vidange de se­cours, de nettoyer la pompe à lessive ou de procéder à une ouverture
de secours de la porte de remplissage.

• Les petits animaux domestiques peuvent ronger les câbles électriques
et les tuyaux d'eau. Risque d'électrocution et danger d'inondation!
Maintenir les petits animaux domestiques à l'écart de la machine à
laver.

2 Elimination

Eliminer le matériel d'emballage!

Eliminez le matériel d'emballage de votre machine à laver de manière
correcte. Tous les matériaux marqués par le symbole sont recycla­bles. Déposez-les dans une déchetterie prévue à cet effet (renseignez­vous auprès des services de votre commune) pour qu’ils puissent être
récupérés et recyclés.

• Les pièces en matière plastique sont identifiées par des abréviations
normalisées sur le plan international:

>PE< pour polyéthylène, p. ex. films d’emballage
>PS< pour polystyrène, p. ex. coussins (par principe sans HCFC)
>POM< pour polyoxyméthylène, p. ex. pinces en plastique

• Les parties en carton sont réalisées à partir de vieux papiers et sont
destinées à la collecte de vieux papiers.

g

Mise au rebut de l'ancien appareil!

Si vous mettez un jour l'appareil définitivement hors service,
veuillez l'apporter dans un centre de recyclage ou chez votre
revendeur spécialisé.

8

Mode d'emploi

2 Conseils de protection de l'environnement

• En cas de linge moyennement sale, vous pouvez renoncer au prélavage
ou au trempage. Vous économisez ainsi des produits de lavage, de
l'eau et du temps (et vous ménagez l'environnement!).

• Le lave-linge fonctionne de manière particulièrement économique
lorsque vous respectez les quantités de remplissage indiquées.

• Pour les petites quantités, n'utilisez que la moitié ou les deux tiers de
la quantité recommandée de produit lessiviel.

• Moyennant le traitement préalable des taches et salissures, vous pou­vez laver à une température plus faible.

• On peut souvent renoncer à l'assouplissant. Faites-en l'essai! Si vous
utilisez un sèche-linge, votre linge devient également doux et moel­leux même sans assouplissant.

• Dans le cas d'une dureté de l'eau moyenne à élevée (à partir de la
plage de dureté II, voir «Produits de lavage et additifs»), vous devriez
utiliser un anticalcaire. Le produit de lavage peut alors toujours être
dosé pour la plage de dureté I (= douce).

9

Mode d'emploi

Description de l'appareil

Vue de face

Bac-tiroir pour
produits de la­vage et
additifs

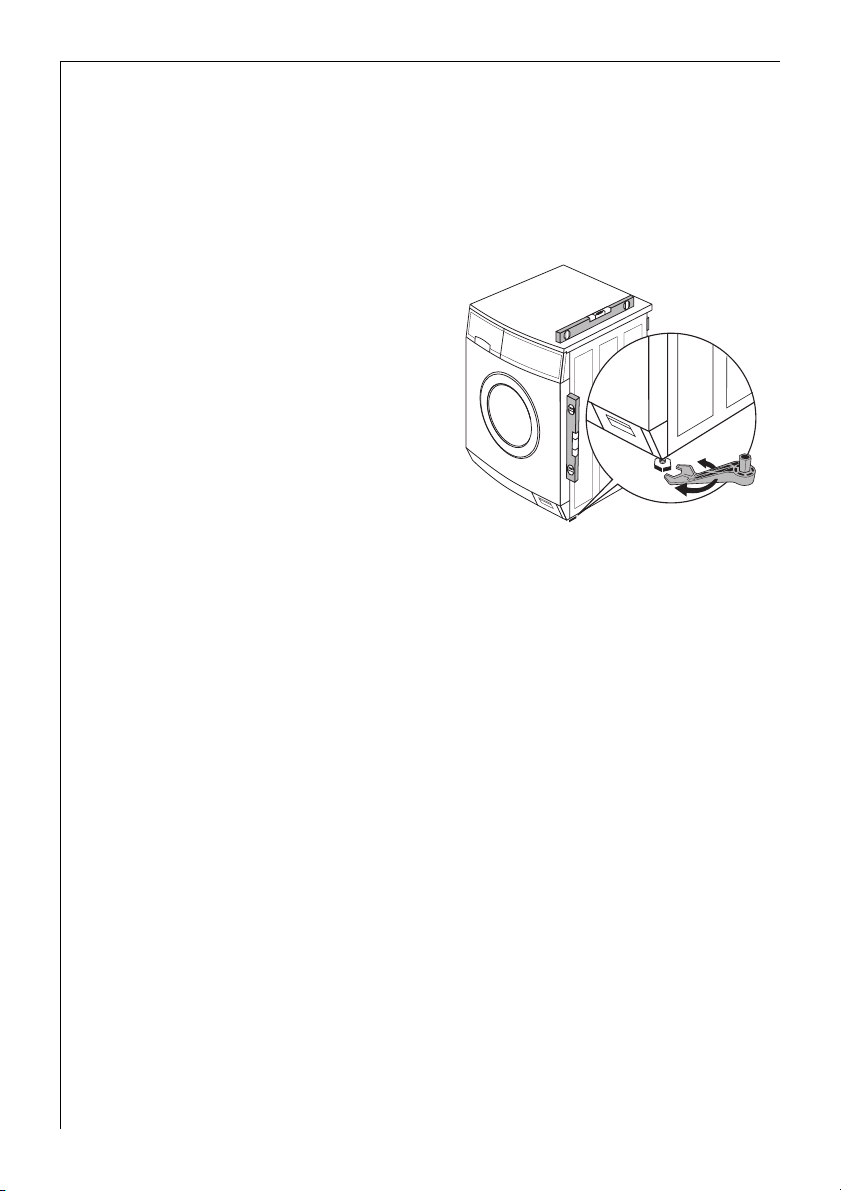

Pieds de réglage
(réglables en
hauteur)

Bac-tiroir pour produits de lavage et additifs

Produit de lavage
(en poudre) et
éventuellement
anticalcaire

Sel détachant

Produit de prélavage/
produit de trempage
ou anticalcaire

Additifs liquides
(assouplissant, dé­froissant, amidon)

Panneau de
commande

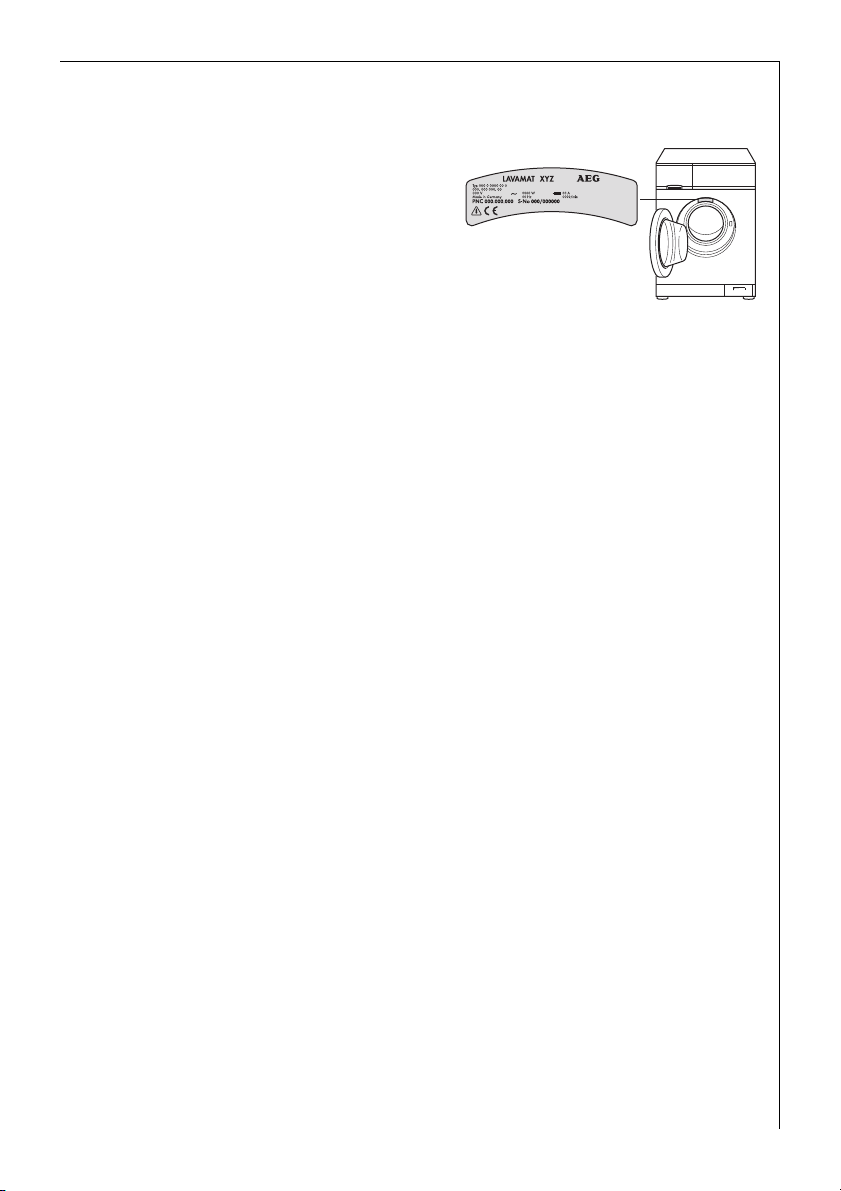

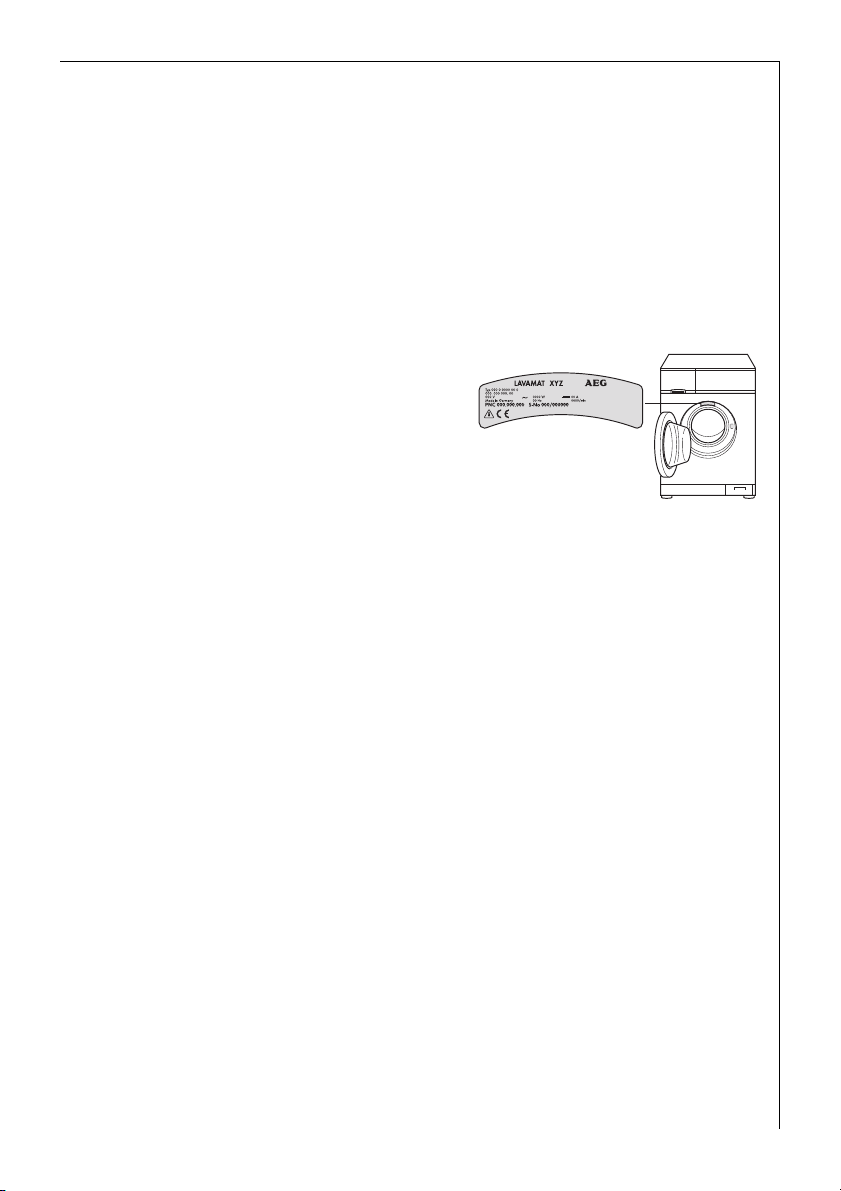

Plaque
signalétique
(derrière la porte
de remplissage)

Porte de
remplissage

Clapet pour
pompe à lessive

10

Panneau de commande

Touche Vitesse d'essorage/

SANS ESSOR.

Touches de programmes

additionnels

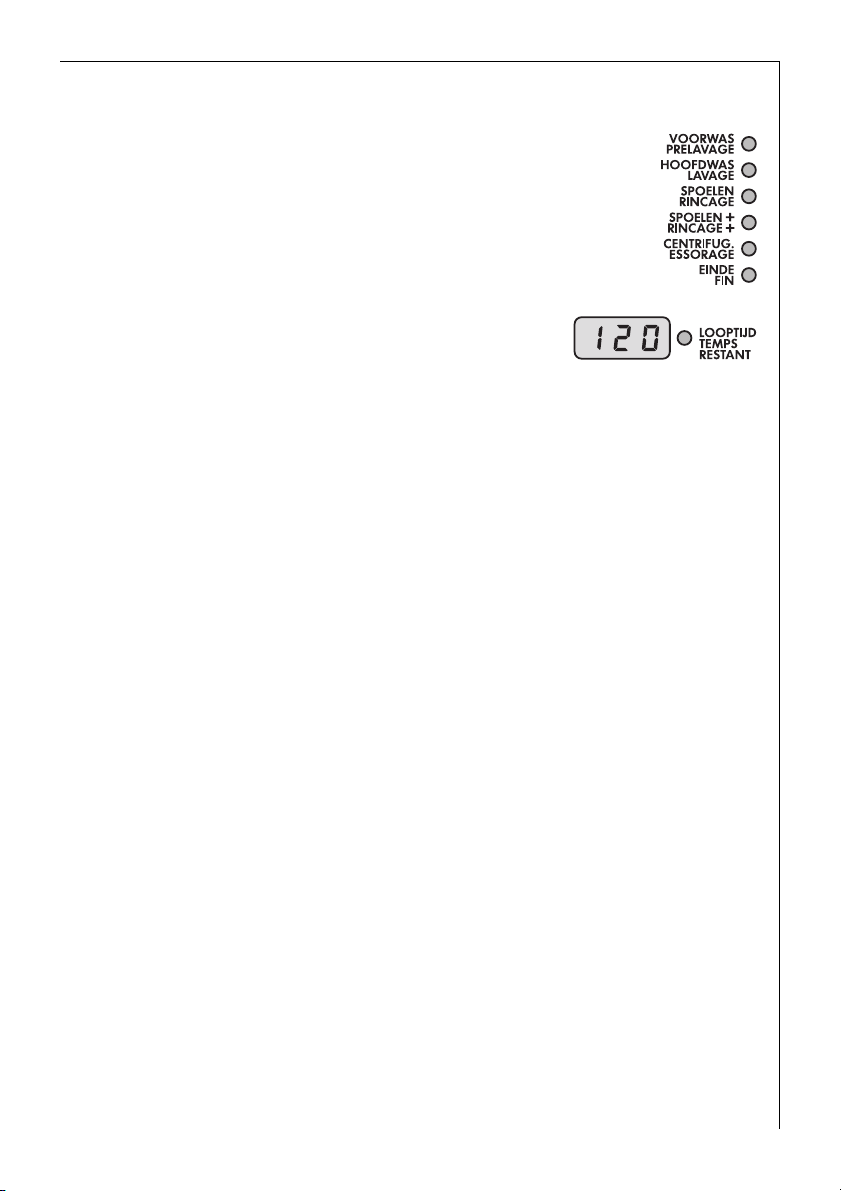

Affichage du déroulement

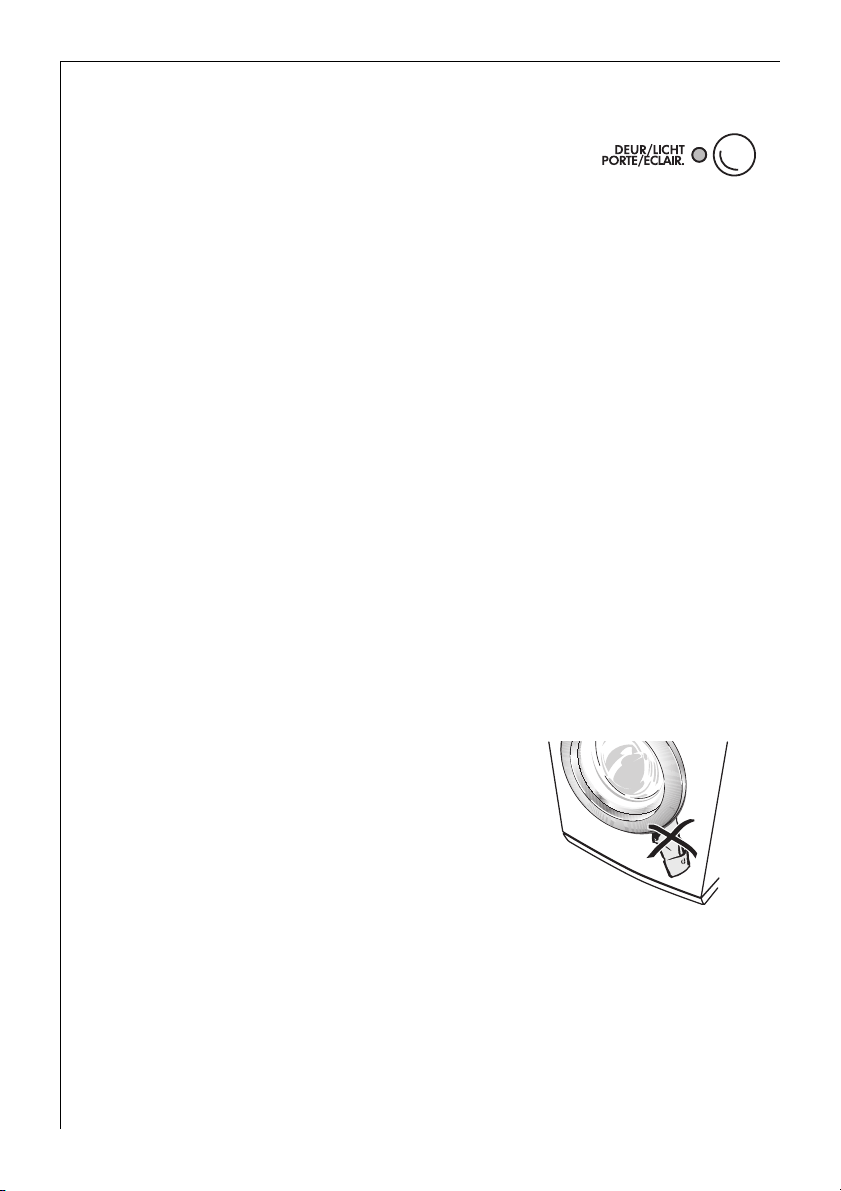

Touche PORTE/ ECLAIR.

Mode d'emploi

du programme

Sélecteur de programme

Affichage multiple

Touche DEPART DIFFERE

Touche

MARCHE/

PAUSE

Indicateur SURDOSAGE

Sélecteur de programme

Le programmateur détermine le
mode de lavage (par ex. niveau
d'eau, mouvement du tambour,
nombre de rinçages, vitesse d'esso­rage) par rapport au type de linge à
traiter, ainsi que la température de
l'eau de lavage.

ARRET

Met le lave-linge hors tension; celui­ci est sous tension dans toutes les
autres positions.
Pour corriger des réglages de programme sélectionnés par inadver­tance, tournez le programmateur en position ARRET. La situation de dé­part est rétablie.

11

Mode d'emploi

BLANC/COULEURS ou DEFROISSABLE

Programme de lavage universel de 20 °C à 95 °C utilisable pour linge
blanc/couleurs (coton/lin), défroissable (textiles mélangés, p. ex. coton/
polyester) et synthétiques. Le programme de lavage s'adapte aux diffé­rents types de fibres et aux quantités de remplissage. En cas de majorité
de coton/lin, un programme pour linge blanc/couleurs est exécuté, en
cas de majorité de synthétiques un programme pour linge défroissable.
En cas de remplissage avec du linge défroissable uniquement, la quan­tité de remplissage ne devrait pas dépasser 2,5 kg, afin d'éviter la for­mation de faux plis.

RINCAGE

Rinçage séparé, rinçage assouplissant séparé, imprégnation séparée du
linge humide (1 étape de rinçage, l'additif liquide du compartiment
pour liquide de rinçage æ est introduit, essorage).
Si une étape de rinçage séparée est exécuté, ne mettez pas d'additifs
dans le compartiment.

VIDANGE

Vidange de l'eau après un arrêt sans essorage.
Arrêt sans essorage signifie: le linge reste dans la dernière eau de rin-

3

çage et n'est pas essoré.

ESSORAGE

Vidange de l'eau après un arrêt sans essorage et essorage ou essorage
séparé de linge blanc/couleurs lavé à la main et de linge défroissable.

12

ESSORAGE DELICAT

Vidange de l'eau après un arrêt sans essorage et essorage délicat ou es­sorage délicat séparé de textiles délicats (linge délicat, laine) à faible vi­tesse.

LINGE DELICAT

Programme de lavage pour linge délicat à 30 °C ou 40 °C.

LAINE / P (lavage à la main)

Programme de lavage (froid jusqu'à 40 °C) pour laine lavable en ma­chine ainsi que pour textiles en laine lavables à la main avec symbole
d'entretien ï (lavage à la main).

SOIE / P (lavage à la main)

Programme de lavage à 30 °C pour soie lavable à la main et soie lavable
en machine.

Comme la soie est un textile très fragile, nous recommandons, si possi-

3

ble, de laver un vêtement et en aucun cas de le laver avec d'autres tex­tiles plus rustiques. Pour les textiles de soie très fragiles, vous pouvez
obtenir un traitement encore plus doux à l'aide de la touche ECO TIME.

FASHION

Programme spécial ménageant particulièrement le linge à 40 °C pour
textiles modernes, tels que p. ex. viscose, modal, cupro, lyocell, au trai­tement plus doux que le programme LINGE DELICAT et dont l'effet de
lavage est plus intensif que les programmes de lavage à la main.

RAFRAICHIR

Programme spécial d'env. 20 minutes à 30 °C pour rafraîchir rapide­ment des textiles, p. ex. des vêtements de sport portés une fois et peu
salis.

SANS REPASSAGE

Programme de lavage à 40 °C pour textiles défroissables qui, suite à ce
programme, ne doivent plus qu'être légèrement repassés, voire pas du
tout.

Mode d'emploi

ECONOMIQUE

2

Programme de lavage particulièrement économique en énergie et en
eau à env. 60 °C pour linge blanc/couleurs légèrement ou normalement
sale (coton/lin), durée de lavage prolongée.

Touches de programmes additionnels

Les touches de programmes additionnels servent à
adapter le programme de lavage au degré de salis­sure du linge. Pour du linge normalement sale, les
programmes additionnels tels que PRELAV. et
TACHES ne sont pas nécessaires.
Selon le programme, différentes fonctions peuvent
être combinées.

PRELAV. (prélavage/trempage)

Prélavage à froid avant le lavage principal qui suit.
Avec la touche DEPART DIFFERE, le prélavage de­vient un trempage tiède.

13

Mode d'emploi

SENSITIVE

Programme additionnel spécial à action de rinçage nettement renfor­cée (étape de rinçage supplémentaire) ménageant simultanément le
linge (mouvements réduits du tambour). Idéal lorsqu'on doit laver sou­vent, p. ex. en cas d'hypersensibilité de la peau. RINCAGE+ peut être sé­lectionné en plus.

TACHES

Pour traiter le linge très sale ou taché. (Introduction de manière optimi­sée dans le temps du sel détachant ou des tablettes au cours du dérou­lement du programme).

Pour le réglage LAINE/P (lavage à la main), les suppléments de pro-

3

gramme ne peuvent pas être sélectionnés avec les touches.

ECO TIME

Programme de lavage raccourci pour linge peu sale, pouvant être sélec­tionné en trois étapes pour le programme BLANC/COULEURS,
DEFROISSABLE, en deux étapes pour les autres programmes.

Durée du programme

14

Programme

BLANC/COULEURS,
DEFROISSABLE à 60 °C

Autres programmes,
p. ex. LINGE DELICAT à 30 °C

Sans ECO TIME Avec ECO TIME

Appuyez 1x sur

la touche

119 min 91 min 63 min

68 min 52 min -

Appuyez 2x sur

la touche

Fonctions programmables

Les fonctions programmables étape de rinçage supplémentaire
(RINCAGE+), refroidissement de l'eau de lavage et essorage doux Vario­matic sont décrites au chapitre «Que faire si...».

Valeurs de consommation et durées

Les valeurs pour les programmes sélectionnés du tableau suivant ont
été déterminées dans des conditions normalisées. En plus des réglages
sélectionnés (fonctions supplémentaires), les valeurs de consommation
dépendent également de conditions externes, telles que p. ex. la tempé­rature de l'eau ou le produit lessiviel utilisé. Pour l'utilisation domesti­que, elles constituent cependant une indication utile.

Mode d'emploi

Quantité

Sélecteur de programme

(Température)

ECONOMIQUE

BLANC/COULEURS,
DEFROISSABLE 95

BLANC/COULEURS,
DEFROISSABLE 60

BLANC/COULEURS,
DEFROISSABLE 40

BLANC/COULEURS,
DEFROISSABLE 60

ECO TIME (appuyer 1x)

BLANC/COULEURS,
DEFROISSABLE 40

ECO TIME (appuyer 1x)

BLANC/COULEURS,
DEFROISSABLE 40
ECO TIME (appuyer 2x)

LINGE DELICAT 30 Synthétiques 2,5 54 0,35 68

1)

Type de

textile

Coton 5 39 0,85 120

Coton 5 42 1,80 148

Coton 5 42 0,95 11 9

Coton 5 49 0,55 11 6

Synthétiques 2,5 48 0,70 91

1)

Synthétiques 2,5 48 0,50 88

1)

Synthétiques 2,5 42 0,50 59

de rem­plissage

en kg

Eau

en li-

tres

Energie

en

kWh

Temps

en mi-

nutes

LAINE / P
(lavage à la main) 30

1) Indication: réglage de programme pour tests suivant normes EN 60 456 et

CEI 60 456.

2 42 0,16 35

15

Mode d'emploi

Indication de la durée du cycle de lavage

Les durées de cycle de lavage dépendent

3

des habitudes de lavage et des conditions
d'environnement au lieu d'installation.
P. ex., le type et la quantité de linge, la na­ture du produit lessiviel, la température de l'eau et de l'air, etc. peuvent
ainsi influencer la durée du programme de lavage.

Que signifie «UPDATE»?

Les programmes de lavage de votre lave-linge sont commandés par un
logiciel.
De nouveaux types de textiles ou de nouveaux produits lessiviels peu­vent exiger de nouveaux programmes de lavage à l'avenir. Le logiciel
peut alors le plus souvent être adapté.
Pour toutes informations complémentaires concernant «l'update» (mise
à jour), veuillez vous adresser au service après-vente de votre magasin
vendeur.

Protection contre les inondations
Aqua Control + Aqua Alarm

En cas de dommages au flexible d'arrivée d'eau, le système bloque l'ar­rivée d'eau à l'appareil directement au robinet d'eau.
Si de l'eau devait s'écouler un jour à un autre endroit, la pompe de vi­dange la pompe automatiquement – même lorsque l'appareil n'est pas
en service. La machine à laver doit simplement être raccordée au réseau
électrique. Si le système de protection contre les inondations se déclen­che, un signal acoustique d'alarme retentit également.

16

Mode d'emploi

Avant la première lessive

0 Effectuez un premier lavage sans linge à l'aide du programme (BLANC/

COULEURS, DEFROISSABLE 95, avec une demi-quantité de produit lessi­viel).
Vous éliminerez ainsi les résidus de fabrication du tambour et de la
cuve à lessive.

Préparation au lavage

Trier le linge et le préparer

• Triez le linge selon le symbole d'entretien (voir «Types de linge et sym­boles d'entretien»).

• Videz les poches.

• Enlevez les pièces métalliques (trombones, épingles de sûreté).

• Afin d'empêcher la détérioration du linge et les noeuds dans le linge:

fermez les fermetures à glissière, boutonnez les housses de couettes
et les taies d'oreillers, attachez ensemble les bandes détachées, p. ex.
de jupes.

• Retournez les vêtements en textiles multicouches (sacs de couchage,
anoraks, etc.).

• Pour les pièces de bonneterie de couleurs ainsi que pour la laine et les
textiles avec décoration rapportée: tournez l'extérieur vers l'intérieur.

• Laver les petites pièces fragiles (chaussettes de bébé, collants, sou­tiens-gorge, etc.) dans un filet à linge, une taie avec fermeture éclair
ou dans de grandes chaussettes.

• Traitez les rideaux avec des précautions particulières. Enlevez les cro­chets de voilage et enveloppez ceux-ci dans un filet ou un sac. Nous
déclinons toute responsabilité en cas de dommages.

• Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge
blanc sera coloré ou prendra un ton grisâtre.

• Les vêtements neufs de couleur ont souvent un excédent de couleur.
Lavez de telles pièces de préférence séparément la première fois.

• Mélangez les grandes et les petites pièces de linge! Vous améliorerez
ainsi l'effet de lavage et le linge sera mieux réparti lors de l'essorage.

• Dépliez le linge avant de l'introduire dans le lave-linge.

• Introduisez le linge déplié dans le tambour.

• Respectez les indications d'entretien «laver séparément» et «laver plu-

sieurs fois séparément»!

17

Mode d'emploi

Type de linge et étiquette d'entretien

Les étiquettes d'entretien vous aident à choisir le programme de lavage
approprié. Il est conseillé de trier le linge en fonction des étiquettes
d'entretien. Les indications de température spécifiées sur les étiquettes
d'entretien sont toujours des indications maximales.

Blanc ç

Les textiles en coton et lin portant ce symbole d'entretien sont insensi­bles aux contraintes mécaniques et aux températures élevées. Le pro­gramme BLANC/COULEURS, DEFROISSABLE convient pour ce type de
linge.

Couleurs èë

Les textiles en coton et lin portant ce symbole d'entretien sont insensi­bles aux contraintes mécaniques. Le programme BLANC/COULEURS,
DEFROISSABLE convient pour ce type de linge.

Linge défroissable êí

Les textiles tels que le coton apprêté, les textiles mixtes de coton et les
synthétiques avec ce symbole d'entretien exigent un traitement méca­niquement plus doux. Les programmes BLANC/COULEURS,
DEFROISSABLE et SANS REPASSAGE sont disponibles pour ce type de
linge.

18

Linge délicat ì

Les textiles tels que fibres stratifiées, microfibres, synthétiques, rideaux
avec ce symbole d'entretien requièrent un traitement particulièrement
doux. Le programme LINGE DELICAT convient pour ce type de linge.

Viscose íì

Les textiles modernes tels que la viscose, cupro, lyocell, modal etc. re­quièrent un traitement particulièrement doux. Le programme FASHION
convient pour ce type de linge.

Laine, soie et linge particulièrement fragile 9ìï

Les textiles tels que la laine, les mélanges de laine et la soie avec ce
symbole d'entretien sont particulièrement sensibles aux contraintes
mécaniques. Les programmes LAINE/P (lavage à la main) et SOIE/P
(lavage à la main) conviennent pour ce type de linge.
Attention! Les textiles avec le symbole d'entretien ñ (Ne pas laver!)
ne peuvent pas être lavés au lave-linge!

Produits de lavage et additifs

Quel produit de lavage et quel additif?

N'utilisez que des produits de lavage et des additifs qui conviennent
pour utilisation dans une machine à laver. Toujours respecter les indica­tions du fabricant.

Quelle quantité de produit de lavage et d'additif?

La quantité de produit à utiliser dépend de:

• du degré d'encrassement du linge

• de la dureté de l'eau du robinet

• la quantité de linge

Si le fabricant de produit de lavage ne donne pas d'indication pour les

2

charges partielles, utilisez pour une demi-charge un tiers de produit en
moins, pour les charges minimes ainsi que pour le programme SANS RE­PASSAGE seulement la moitié de la quantité de produit de lavage re­commandée pour une charge complète.

Veuillez respecter les indications de dosage des fabricants de produits
de lavage et d'additifs.

Mode d'emploi

Anticalcaire

Il est conseillé d'utiliser un anticalcaire lorsque la dureté de l'eau est
moyenne ou élevée (à partir de la plage de dureté II) Respectez les con­seils du fabricant! Dosez la quantité de produit de lavage en fonction
de la plage de dureté I (= douce). Les compagnies des eaux locales vous
communiqueront la dureté de l'eau dans votre région.

L'anticalcaire étant introduit avant le produit de lavage principal

2

(adoucissement préalable de l'eau), 80 pour cent seulement de la quan­tité usuelle d'anticalcaire sont nécessaires.

Indications concernant la dureté de l'eau

Plage de dureté

I – douce 0 – 7 jusqu'à 1,3

II – moyenne 7 – 14 1,3 – 2,5

III – dure 14 – 21 2,5 – 3,8

IV – très dure plus de 21 plus de 3,8

Dureté de l'eau en °dH

(degrés de dureté allemande)

Dureté de l'eau en mmole/ l

(millimoles par litre)

19

Mode d'emploi

Effectuer le lavage

Mode d'emploi abrégé

Un programme de lavage se déroule suivant les étapes suivantes:

0 1. Sélectionnez le programme de lavage approprié:

– Sélectionnez le programme et la température à l'aide du programma-

teur

– sélectionnez éventuellement un programme additionnel

2. Modifiez éventuellement la vitesse d'essorage/SANS ESSOR.

3. Réglez éventuellement le DEPART DIFFERE.

4. Ouvrez la porte de remplissage, introduisez le linge.

5. Fermez la porte de remplissage.

6. Dosez le produit lessiviel/les additifs.

7. Lancez le programme de lavage avec touche MARCHE/PAUSE.
A l'issue du programme de lavage:

Attention! Si le lavage s'est arrêté sur un arrêt sans essorage, exécutez

une VIDANGE, un ESSORAGE ou un ESSOR. DELICAT avant d'ouvrir le
hublot.

8. Ouvrez le hublot, retirez le linge.

9. Mettez le lave-linge hors service: mettez le programmateur sur ARRET.

20

Sélectionner le programme de lavage

Pour le programme approprié, la température correcte et les program-

3

mes additionnels possibles adaptés aux différents types de linge, con­sulter le «tableau de programmes».

0 1. Sélectionnez le programme de

lavage désiré et la température
avec le programmateur.

Le multiafficheur affiche la du­rée probable en minutes du pro­gramme sélectionné.

2. Actionnez éventuellement les
touches de programmes additionnels:
Le voyant du programme additionnel sélectionné
s'allume.
– Pour changer la sélection, appuyez sur une autre

touche.

– Appuyer de nouveau sur la touche pour annuler

la sélection.

Mode d'emploi

21

Mode d'emploi

Modifier la vitesse d'essorage/sélectionner un arrêt sans
essorage

0 Eventuellement modifier la vitesse d'essorage pour

l'essorage final/sélectionner SANS ESSOR.:
Enfoncer la touche SANS ESSOR. de manière répé­titive jusqu'à ce que la vitesse d'essorage désirée
soit affichée (ou que SANS ESSOR. soit allumé).

Si vous sélectionnez SANS ESSOR., le linge reste
dans la dernière eau de rinçage, il n'est pas essoré.

Si vous ne modifiez pas la vitesse d'essorage, l'essorage final sera auto-

3

matiquement adapté en fonction du programme:

– BLANC/COULEURS, DEFROISSABLE 1200 tours par minute
– ECONOMIQUE 1200 tours par minute
– LINGE DELICAT 1200 tours par minute
– LAINE/P (lavage à la main) 1200 tours par minute
– SOIE/P (lavage à la main) 1200 tours par minute
– FASHION 1200 tours par minute
– SANS REPASSAGE 1200 tours par minute

La vitesse de l'essorage intermédiaire dépend du programme sélec­tionné et ne peut être modifiée.

22

Régler le départ différé/la durée de trempage

Départ différé

La touche DEPART DIFFERE permet de retarder le démarrage d'un pro­gramme de lavage de 1 à maximum 19 heures.

0 1. Lancer le programme de lavage.

2. Enfoncez la touche DEPART DIFFERE.

3. Enfoncez la touche MARCHE/PAUSE.

L'indicateur DEPART DIFFERE est allumé
lorsqu'on a sélectionné le départ différé.
Appuyez sur la touche DEPART DIFFERE de
manière répétitive jusqu'à ce que le délai de départ différé souhaité soit
affiché, par exemple sous la forme 12h pour un délai de démarrage du
programme de 12 heures. Si 19h est affiché et que vous appuyez une
nouvelle fois, le départ différé est à nouveau supprimé. Le temps res­tant du programme de lavage sélectionné apparaît (indication en minu­tes, p. ex.125).
Le départ différé sélectionné peut également être annulé en mettant le
programmateur sur la position ARRET.

Mode d'emploi

Durée de trempage

Lorsque la touche PRELAV. est enfoncée, vous pouvez avec la touche
DEPART DIFFERE prolonger la durée de trempage de 1 à maximum
19 heures.

0 1. Enfoncez la touche PRELAV.

2. Enfoncez la touche DEPART DIFFERE.
Le trempage est réglé, le voyant TEMPS RESTANT est éclairé.
La durée de trempage est maintenant d'env. 1 heure.

3. En appuyant à nouveau sur la touche DEPART DIFFERE, vous pouvez
prolonger la durée de trempage d'une heure à la fois.
Les voyants TEMPS RESTANT et DEPART DIFFERE sont allumés.

23

Mode d'emploi

Ouvrir et fermer la porte de remplissage

0 Ouvrir: Appuyer sur la touche PORTE/ECLAIR..

La porte de remplissage s'ouvre.

0 Fermer: Fermez la porte en appuyant fortement

sur celle-ci.
Lorsque l'appareil est en service, le voyant lumineux PORTE/ECLAIR. in-

dique si la porte de remplissage peut être ouverte:

– vert: on peut ouvrir la porte (pas quand la sécurité de programme

est activée, voir à cet effet la section «Sécurité de pro­gramme»)

– arrêt: la porte ne peut momentanément pas être ouverte
– rouge: la porte est ouverte

Lorsque la porte est ouverte, le tambour est éclairé. L'éclairage s'éteint

3

automatiquement après env. 3 minutes.

Introduire le linge

Pour les poids max. de remplissage, consultez les «tableaux de program-

3

mes».
Conseils de préparation correcte du linge, voyez «Trier et préparer le
linge».

0 1. Triez le linge par type et couleur et préparez-le.

2. Ouvrez la porte de remplissage: Appuyez sur la touche PORTE/ECLAIR.
La porte de remplissage s'ouvre.

3. Introduisez le linge.
Attention! Ne coincez pas de linge lors de

la fermeture de la porte! Les textiles et
l'appareil pourraient être endommagés!

4. Fermez hermétiquement la porte de rem­plissage.

24

Dosez le produit lessiviel/les additifs.

Indications concernant les produits les-

3

siviels et additifs, voir chapitre
«Produits lessiviels et additifs».

0 1. Ouvrez la boîte à produits: saisissez le

clapet dans le bas du tiroir (1), tirez la
boîte à produits jusqu'à la butée (2).

2. Introduire les produits lessiviels/additifs.

Compartiment pour sel détachant

(uniquement pour programme
additionnel TACHES)

Compartiment pour produit de
lavage en poudre/tablettes

(Si vous utilisez un anticalcaire et que
vous avez besoin du compartiment de
droite pour le produit de prélavage/
produit de trempage, placez simple­ment l'anticalcaire sur le produit de
lavage.)

Mode d'emploi

Compartiment pour additif liquide

(assouplissant, défroissant, amidon)
Attention! Remplir le compartiment au maximum jusqu'à
la marque MAX. Diluer éventuellement un additif épais
jusqu'à la marque MAX., dissoudre l'amidon en poudre.
Remarque: La présence d'une faible quantité résiduelle
d'eau dans le compartiment pour produits d'entretien
liquides est normale et n'altère pas la qualité de lavage.

Compartiment pour produit de prélavage/
produit de trempage

(uniquement pour programme additionnel PRELAV.)

ou pour anticalcaire

3. Fermer complètement la boîte à produits.

En cas d'utilisation de produits lessiviels liquides/tablettes:

3

Doser le produit lessiviel liquide ou les tablettes à l'aide des doseurs
proposés par l'industrie des détergents. Respecter les indications men­tionnées sur l'emballage.

25

Mode d'emploi

Démarrer le programme de lavage

0 1. Contrôlez si le robinet d'eau est ouvert.

2. Démarrer le programme de lavage: appuyez sur
la touche MARCHE/PAUSE.
Le programme est mis en route ou il démarre
après expiration du délai sélectionné en départ
différé.

Si la lampe témoin PORTE/ECLAIR. clignote en rouge lorsqu'on appuie

3

sur la touche MARCHE/PAUSE, cela indique que la porte de remplissage
n'est pas correctement fermée. Poussez fermement sur la porte de rem­plissage pour la fermer et appuyez à nouveau sur la touche MARCHE/
PAUSE.

en cas de sélection du départ différé:

Le départ différé réglé s'écoule, le multiafficheur affiche le temps res­tant (en heures entières) jusqu'au démarrage du programme. Pendant
ce temps, vous pouvez ajouter du linge ainsi que modifier ou interrom­pre le départ différé.

• Ajouter du linge: appuyez sur la touche MARCHE /PAUSE, la porte de

remplissage se laisse ouvrir. Fermez ensuite la porte et appuyez à
nouveau sur la touche MARCHE/PAUSE.

• Modifier ou interrompre le départ différé: appuyez sur la touche

DEPART DIFFERE de manière répétitive jusqu'à ce que le temps désiré
soit affiché; quand la durée de cycle du programme s'affiche (affi­chage en minutes, p. ex.120), le programme de lavage démarre sans
être différé.

26

Mode d'emploi

Déroulement du programme de lavage

Affichage du déroulement du programme

Avant le démarrage, les étapes de programmes à exé­cuter sont affichées par l'affichage de déroulement
du programme. Pendant le programme de lavage,
l'étape de programme en cours est affichée.

Affichage multiple

Le temps restant estimé (en minutes) jusqu'à
la fin du programme est affiché au multiaffi­cheur.

La durée restante peut augmenter ou rester brièvement inchangée pen-

3

dant le programme de lavage, le programme de lavage s'adaptant aux
différentes conditions lors du lavage (p. ex. type et quantité de linge,
détection de balourd lors de l'essorage, rinçage supplémentaire, etc.).

Modifier la vitesse d'essorage

Pendant le programme de lavage, on peut encore modifier la vitesse
d'essorage ou programmer un arrêt SANS ESSOR.
Les autres réglages ne peuvent pas être modifiés.

Interruption du programme

0 Pour arrêter le programme de lavage avant qu'il soit terminé, tournez le

sélecteur de programme sur ARRET.
Avec la touche MARCHE/PAUSE, vous pouvez interrompre le pro-

3

gramme à tout moment et le reprendre en appuyant à nouveau sur
la touche.

Lavage terminé/enlever le linge

Lorsqu'un programme de lavage est terminé, le voyant FIN s'allume
dans l'affichage de déroulement de programme.

• Si le programme SANS REPASSAGE était sélectionné, une phase de

défroissage d'env. 30 min intervient après la fin du programme. Le
multiafficheur indique alors encore une durée restante de 1 minute
et le voyant FIN est allumé. Pendant la phase de défroissage, vous
pouvez ouvrir à tout moment la porte de remplissage et retirer le
linge.

• Si SANS ESSOR. était sélectionné, le voyant clignote à côté de la tou-

che MARCHE/PAUSE.

27

Mode d'emploi

0 1. Après un arrêt sans essorage, il faut d'abord vidanger l'eau:

– Soit enfoncer la touche MARCHE/PAUSE (le linge est essoré confor-

mément au programme qui vient de se dérouler; la vitesse d'essorage
peut encore être modifiée pendant l'essorage à l'aide de la touche Vi­tesse d'essorage/SANS ESSOR.,
ou

– tourner le programmateur sur VIDANGE et appuyez sur la touche

MARCHE/PAUSE (l'eau est vidangée sans essorage),
ou

– tourner le programmateur sur ESSORAGE ou ESSOR. DELICAT et ap-

puyez sur la touche MARCHE/PAUSE (l'eau est vidangée et le linge est
essoré ou est essoré de manière douce).

A la fin de cette étape du programme, le voyant FIN s'allume.

2. Ouvrez le hublot.
Dès que la lampe témoin à côté de la touche PORTE/ECLAIR. s'allume en
vert, on peut ouvrir la porte de remplissage (mais pas si la sécurité de
programme a été activée, voir à cet effet «Sécurité de programme»).

3. Retirez le linge.

4. Mettez le programmateur sur la position ARRET.

5. Après le lavage, sortez partiellement la boîte à produits afin qu'elle

puisse sécher. Laissez le hublot entrouvert afin que le lave-linge puisse
s'aérer.

Si la lampe témoin SURDOSAGE s'allume, cela indique

3

qu'on a utilisé trop de produit de lavage durant le pro­gramme de lavage écoulé. Lors de la prochaine lessive,
respectez les indications du fabricant du produit de
lavage ainsi que la quantité de remplissage!

Attention! Lorsque la machine à laver reste inutilisée pendant une lon­gue période: Fermer le robinet d'eau et débrancher la machine à laver
du réseau électrique. (La protection contre les inondations Aqua Con­trol avec Aqua Alarm ne fonctionne pas lorsque l'alimentation électri­que est interrompue.)

28

Tableau des programmes

Lavage

Toutes les possibilités ne seront pas énumérées ci-après, mais unique­ment les réglages habituels et judicieux dans la pratique.

Mode d'emploi

Type de linge,

Symbole d'entretien

Blanc/couleurs

èç

Blanc/couleurs
ë è ç

Défroissable
î í ê

Linge delicat

ì

3)

3)

Quantité max.

de remplissage

(poids à sec)

5kg

5kg

2,5kg RAFRAICHIR 30

2,5kg

1kg

2,5kg RAFRAICHIR 30

2,5kg (ou 15-20m

rideaux)

2,5kg FASHION 40

1)

2)

2

Sélecteur

de programme

Température [en °C]

ECONOMIQUE
60

BLANC/COULEURS ou
DEFROISSABLE
20 à 95

BLANC/COULEURS, DE­FROISSABLE
20 à 60

SANS REPASSAGE4) 40

LINGE DELICAT 30, 40

Programmes
additionnels

possibles

PRELAV.
SENSITIVE
TACHES
ECO TIME

PRELAV.
SENSITIVE
TACHES
ECO TIME

PRELAV.
SENSITIVE
TACHES
ECO TIME

PRELAV.
TACHES
ECO TIME

PRELAV.
TACHES
ECO TIME

Laine / Lavage à la main

9 ì ï

Soie / Lavage à la main

ï

1) La capacité totale de remplissage indiquée est conforme à la norme UE 60456.

2) Un seau de 10 litres contient environ 2,5kg de linge sec (coton).

3) Les réglages de programme pour les tests suivant les normes EN 60 456 et

IEC 60 456 sont décrits au chapitre «Consommations et temps».

4) Ce n'est qu'en respectant la quantité maximale de remplissage de 1kg (environ 5

à 7 chemises d'homme défroissables) qu'on évite les faux plis dans le linge.

2kg

1kg SOIE/P 30 ECO TIME

LAINE/P
FROID jusqu'à 40

29

Mode d'emploi

Rinçage séparé/rinçage assouplissant/amidonnage/

imprégnation

Quantité max. de

Type de linge

Blanc/couleurs 5kg RINCAGE

Laine/Lavage à la main 2kg RINCAGE + touche ECO TIME

remplissage

(poids à sec)

Sélecteur de programme

Essorage séparé

Quantité max. de

Type de linge

remplissage

(poids à sec)

Sélecteur de programme

Blanc/couleurs 5kg

Défroissable 2,5 kg

Linge délicat 2,5kg

Soie 1kg

ESSORAGE

ESSOR. DELICATLaine/Lavage à la main 2kg

30

Mode d'emploi

Nettoyage et entretien

Panneau de commande

Attention! N'utilisez pas de produits d'entretien pour meubles ni de

produits de lavage agressifs pour le nettoyage du panneau de com­mande et de ses éléments.

0 Essuyez le panneau de commande avec un chiffon humide. Utilisez de

l'eau chaude à cet effet.

Bac-tiroir à produits de lavage

Il convient de nettoyer régulièrement le compartiment de produits de
lavage.

0 1. Tirez le bac-tiroir à produits de lavage jusqu'à la butée.

2. Décrochez le bac-tiroir à produits de lavage d'un coup sec.

3. Enlevez l'élément pour assouplis-

sant du compartiment intermé­diaire.

4. Nettoyez l'élément pour assouplis­sant à l'eau courante.

5. Nettoyez les compartiments du
bac-tiroir à l'eau chaude par l'ar­rière.
Utilisez de préférence une brosse à
bouteilles.

6. Insérez l'élément pour assouplis­sant jusqu'à la butée, de façon à
ce qu'il soit solidement en place.

31

Mode d'emploi

7. Nettoyez l'ensemble de la zone
d'introduction des produits de la­vage de la machine à laver, en par­ticulier également les buses à la
partie supérieure du bac-tiroir, avec
une brosse.

8. Placez le bac-tiroir dans les rails de
guidage et insérez-le.

Tambour de lavage

Le tambour de lavage est en acier inoxydable. Des corps étrangers sujets
à la rouille dans le linge peuvent cependant provoquer des dépôts de
rouille dans le tambour.

Attention! Ne nettoyez pas le tambour en acier inoxydable avec des
agents anticalcaire acides, des produits abrasifs contenant du chlore ou
du fer, ni avec de la laine d'acier. Notre service après-vente tient des
produits appropriés à votre disposition.

0 Enlevez les dépôts de rouille éventuels sur le tambour à l'aide d'un pro-

duit de nettoyage pour acier inoxydable.

Porte de remplissage

0 Vérifiez à intervalles réguliers que des dépôts ou des corps étrangers ne

se sont pas introduits dans le joint en caoutchouc derrière la porte de
remplissage; le cas échéant, enlevez-les.

32

Que faire si ...

Elimination des dérangements

En cas de dérangement, essayez de résoudre par vous-même le pro­blème apparu à l'aide des indications données ici. Si vous faites appel
au service après-vente pour résoudre les problèmes évoqués ici ou pour
réparer une erreur de manipulation, la visite du technicien du service
après-vente ne sera pas gratuite, même pendant la période de garantie.

• Si le code d'erreur C1 ou C2 est affiché au

multiafficheur, vous pouvez éventuelle­ment remédier par vous-même au défaut
apparu (voir tableau de dépannage plus
loin).
Après réparation de l’anomalie, appuyez sur la touche
MARCHE/PAUSE.

• Pour tout autre type d’anomalies (C et chiffre ou lettre

aplhabétique) : arrêtez l’appareil puis le remettre en marche. Sélec­tionnez de nouveau le programme de lavage et appuyez sur la touche

MARCHE/PAUSE.
Si le code d’erreur s’affiche de nouveau, veuillez contacter le service
après-vente en leur indiquant le code d’erreur.

Mode d'emploi

Problème Cause possible Solution

Le lave-linge ne fonc­tionne pas.

La porte de replissage
ne ferme pas.

La fiche secteur n'est pas
correctement branchée.

Le fusible de l'installation
électrique du lieu d'habita­tion n'est pas en bon état.

La porte de remplissage n'est
pas bien fermée.

Vous n'avez pas appuyé suf­fisamment longtemps sur la
touche MARCHE/PAUSE.

La sécurité enfants est acti­vée.

Branchez la fiche secteur.

Remplacez le fusible

Fermez la porte de remplis­sage; la fermeture doit s'en­clencher de façon
perceptible.

Appuyez sur la touche
MARCHE/PAUSE en continu
jusqu'à ce que le programme
commence.

Supprimer la sécurité enfants
(voir chapitre «Sécurité en­fants»).

33

Mode d'emploi

Problème Cause possible Solution

Il n'y a pas d'arrivée
d'eau.

Le code d'erreur
apparaît.

Le lave-linge vibre
quand il est en marche
ou il est instable.

(1

Le robinet d'eau est entartré
ou défectueux.

Le robinet d'arrivée d'eau est
fermé.

Le filtre se trouvant dans le
raccordement vissé du tuyau
d'arrivée d'eau est bouché.

La sécurité de transport n'a
pas été enlevée.

Les pieds à vis à hauteur ré­glable ne sont pas correcte­ment ajustés.

Il n'y a que très peu de linge
dans le tambour (un seul pei­gnoir par ex.).

L'eau n'a pas pu être entière­ment vidangée avant l'esso­rage parce que
le flexible d'évacuation est
plié ou
la pompe de vidange est
bouchée.

Vérifiez le robinet d'eau, si
nécessaire faites-le réparer.

Ouvrez le robinet d'eau.

Fermez le robinet d'eau. Dé­vissez le tuyau du robinet
d'eau, retirez le filtre et le
nettoyez-le sous l'eau cou­rante.

Enlevez la sécurité de trans­port conformément aux ins­tructions de montage et de
raccordement.

Réglez les pieds réglables
suivant les instructions de
montage et de raccordement.

Cela n'a pas d'influence sur
le fonctionnement.

Vérifiez le parcours du tuyau
de vidange et faites disparaî­tre les coudes éventuels ou
nettoyez la pompe et retirez
éventuellement les corps
étrangers du corps de la
pompe.

34

L'eau de lessive du la­vage principal dégage
beaucoup de mousse.

Vous avez probablement mis
trop de produit lessiviel dans
le compartiment.

Conformez-vous aux dosages
indiqués par le fabricant du
produit lessiviel.

Mode d'emploi

Problème Cause possible Solution

De l'eau sort sous le
lave-linge.

La pompe de vidange
du lave-linge tourne en
permanence - égale­ment lorsque l'appareil
est hors service.

Le raccordement vissé du
tuyau d'arrivée d'eau fuit.

Le tuyau de vidange fuit.

Le couvercle de la pompe
n'est pas bien fermé.

Du linge est coincé dans le
hublot.

Le flexible de vidange de se­cours n'est pas correctement
fermé ou présente une fuite.

Le système de protection
contre les inondations Aqua
Control s'est déclenché.

Vissez fermement le tuyau
d'arrivée d'eau.

Vérifiez le tuyau de vidange
et remplacez-le éventuelle­ment.

Fermez hermétiquement le
couvercle.

Interrompez le programme,
placez correctement le linge.
Lancez à nouveau le pro­gramme.

Fermez correctement le
flexible de vidange de se­cours (voir alinéa «Effectuer
une vidange de secours»). Si
le flexible de vidange de se­cours fuit, avertissez le ser­vice après-vente.

Fermez le robinet d'arrivée
d'eau, tirez la fiche de la
prise et avertissez le service
après-vente.

L'assouplissant n'a pas
été entraîné, le com­partiment æ pour ad­ditifs est rempli d'eau.

Le linge est fortement
froissé.

Le linge n’est pas aussi
bien essoré que d’habi­tude.

L'élément pour produit as­souplissant dans le comparti­ment pour additif n'est pas
inséré correctement ou est
bouché.

Vous avez probablement mis
trop de linge dans le lave­linge.

Il se peut que le linge n’ait
pas été bien réparti dans le
tambour avant l’essorage.

Nettoyez la boîte à produits,
remettez l'élément pour pro­duit assouplissant solidement
en place.

Respectez la quantité maxi­male de linge (voir tableaux
de programmes). Pour les
textiles mélangés, sélection­nez le programme
SANS REPASSAGE.

Faire en sorte de bien remplir
totalement le tambour avec
des vêtements grands et pe­tits.

35

Mode d'emploi

Problème Cause possible Solution

Le linge n'est pas bien
essoré, vous voyez en­core un reste d'eau
dans le tambour.

Le code d'erreur
apparaît.

La porte de remplissage
ne s'ouvre pas lorsque
l'appareil est sous ten­sion.

Il y a des résidus de
produit lessiviel dans la
boîte à produits.

(2

Le tuyau souple de vidange
est plié.

La hauteur de pompage
maximale (hauteur d'évacua­tion: 1m à partir de la base
de l'appareil) a été dépassée.

La pompe est bouchée.

En cas de raccordement sur
un siphon: le siphon est bou­ché.

La porte est verrouillée pour
raisons de sécurité (le voyant
PORTE/ECLAIR. est éteint).

La sécurité de programme est
activée.

Le robinet d'eau n'est pas
complètement ouvert.

Le filtre dans le raccord vissé
du flexible d'arrivée d'eau au
robinet ou à l'appareil est
bouché.

Faites disparaître le pli.

Adressez-vous au service
après-vente, il existe un kit
de complément comme ac­cessoire spécial pour les hau­teurs de refoulement
supérieures à 1m.

Mettez l'appareil hors ten­sion et débranchez l'appareil;
nettoyez la pompe.

Nettoyez le siphon.

Attendez que le voyant
PORTE/ECLAIR. soit allumé en
vert.

Désactivez la sécurité de pro­gramme (voir section «Sécu­rité de programme»).

Ouvrez complètement le ro­binet d'eau.

Fermez le robinet d'eau. Dé­vissez le flexible d'arrivée
d'eau du robinet et de l'ap­pareil et nettoyez les filtres.

36

L'eau de rinçage n'est
pas claire.

Lorsqu'on enfonce une
touche de programme,
l'indicateur correspon­dant ne s'allume pas.

L'affichage du déroule­ment du programme
clignote en perma­nence.

La cause en est sans doute un
produit lessiviel à haute te­neur en silicate.

Le programme additionnel
sélectionné n'est pas compa­tible avec le programme
principal sélectionné.

La sécurité programme est
activée; le réglage du pro­grammateur a été modifié
pendant le cycle de lavage.

Ceci n'a pas d'influence né­gative sur le résultat du rin­çage, utilisez éventuellement
un produit lessiviel liquide.

Faites une autre sélection.

Remettez le programmateur
dans sa position d'origine
(voir «Sécurité de pro­gramme»).

Lorsque les performances de lavage ne sont pas
satisfaisantes

Si le linge est grisâtre et que du calcaire se dépose dans le tambour

• La quantité de produit de lavage est insuffisante.

• Un produit de lavage incorrect a été utilisé.

• Des taches spéciales n'ont pas subi un traitement préalable.

• Le programme ou la température n'a pas été réglé correctement.

• En cas d'utilisation de produits de lavage composites, les différents

composants n'ont pas été dosés dans les bonnes proportions.

Lorsque le linge présente encore des taches grises

• Une quantité insuffisante de produit de lavage a été utilisée pour du

linge sali avec des pommades, des graisses ou des huiles.

• La température de lavage était trop basse.

• Une cause fréquente est que l'assouplissant – en particulier s'il est

sous forme concentrée – est parvenu sur le linge. Rincez le plus vite

possible de telles taches et utilisez l'assouplissant concerné avec pru-

dence.

Lorsque de la mousse est encore visible après le dernier rinçage

• Les produits de lavage modernes peuvent encore provoquer de la

mousse lors du dernier rinçage. Le linge est cependant suffisamment

rincé.

Mode d'emploi

Lorsque des dépôts blancs apparaissent sur le linge

• Il s'agit de substances insolubles de produits de lavage modernes.

Elles ne sont pas la conséquence d'un rinçage insuffisant.

Secouez ou brossez le linge. Peut-être devriez-vous à l'avenir retour-

ner le linge avant de le laver. Vérifiez le choix du produit de lavage,

utilisez le cas échéant un produit de lavage liquide.

37

Mode d'emploi

Exécution d'une vidange de secours

• Lorsque le lave-linge automatique ne vidange plus la lessive, il con-

vient d'effectuer une vidange de secours.

• Si la machine à laver se trouve dans un local soumis au gel, une vi-

dange de secours doit être effectuée en cas de risque de gel.

De plus: dévissez le flexible d'arrivée d'eau et posez-le sur le sol, vi-

dangez le flexible d'évacuation.
Avertissement! Mettez la machine à laver hors service avant la vidange

1

de secours et tirez la fiche de la prise de courant!
Attention! La lessive qui s'écoule du flexible de vidange de secours

peut être chaude. Danger de brûlure! Avant une vidange de secours,
laisser d'abord refroidir la lessive!

0 1. Préparez un récipient plat pour recueillir la lessive qui s'écoule.

2. Rabattez vers le bas le clapet dans la

partie de droite du socle et enlevez-le.

3. Enlevez le flexible de vidange de secours

de son support.

4. Installez le récipient.

5. Dévissez le bouchon de fermeture du

flexible de vidange de secours en le
tournant dans le sens contraire des
aiguilles d'une montre et enlevez-le.

La lessive s'écoule. Suivant la quantité, il
peut être nécessaire de vider plusieurs
fois le récipient de collecte. A cet effet,
refermez régulièrement le flexible de vi­dange de secours avec le bouchon.

38

Mode d'emploi

Lorsque la lessive est entièrement écoulée:

6. Insérez fermement le bouchon de fermeture dans le flexible de vidange

de secours et tournez-le à fond dans le sens des aiguilles d'une montre.

7. Remettez le flexible de vidange de secours dans son support.

8. Replacez le clapet dans le panneau du socle et fermez-le.

Pompe de vidange

La pompe de vidange ne nécessite pas d’entretien. Le couvercle de la
pompe n’a pas besoin d’être ouvert, sauf en cas de dysfonctionnement,
lorsque l’eau n’est plus pompée, par ex. en cas de blocage de la roue.
Avant d’introduire le linge, veuillez toujours vérifier que les poches sont
vides et qu’il ne reste aucun élément étranger entre les vêtements. Les
trombones, punaises, etc. éventuellement introduits dans le lave-linge
avec les vêtements restent dans le corps de la pompe (destiné à piéger
les éléments étrangers et à protéger la roue).

Pour relancer la pompe bloquée, procéder comme suit :
Avertissement ! Avant d’ouvrir le couvercle de la pompe, mettre le

1

lave-linge hors tension et le débrancher !

0 1. Effectuez d'abord une vidange de secours (voir section « Vidange de se-

cours »).

2. Placez un torchon sur le sol devant le couvercle de la pompe à lessive.

De l'eau résiduaire peut s'écouler.

3. Dévissez le couvercle de la pompe à les-

sive dans le sens contraire des aiguilles
d'une montre et extrayez-le.

4. Enlevez les corps étrangers éventuelle-

ment présents dans le corps de pompe.

39

Mode d'emploi

5. Remettez le couvercle. Introduisez les

nervures du couvercle latéralement
dans les rainures de guidage et vissez
fermement le couvercle dans le sens des
aiguilles d'une montre.

6. Fermez le flexible de vidange de secours

et placez-le sur son support.

7. Fermez le clapet.

Déverrouillage de secours de la porte de remplissage

Si la porte de remplissage ne se laisse plus ouvrir, elle peut être ouverte
avec l'aide du déverrouillage de secours.

Avertissement! Mettez le lave-linge hors service avant le déver-

1

rouillage de secours et tirez la fiche de la prise de courant!

0 1. Si vous voyez de l'eau à travers le hublot de la porte de remplissage, ef-

fectuez d'abord une vidange de secours (voir section «Vidange de se­cours»).

2. Rabattez vers le bas le clapet dans la

partie de droite du socle.

3. Tournez le bouton rotatif à l'aide d'une

pièce de monnaie dans le sens des
aiguilles d'une montre. La porte de
remplissage s'ouvre.

40

Mode d'emploi

Rinçage additionnel (RINCAGE+)

Le lave-linge est réglé pour une consommation d'eau extrêmement
économique. Pour les personnes qui souffrent d'allergie, il peut cepen­dant être utile de rincer avec plus d'eau.

Lorsque cette fonction est sélectionnée, un rinçage supplémentaire est

3

effectuée pour les programmes BLANC/COULEURS, DEFROISSABLE ainsi
que SANS REPASSAGE et LINGE DELICAT.
A la livraison de l'appareil, aucun rinçage additionnel n'est programmé.

Activer le rinçage supplémentaire:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche SENSITIVE enfoncée pendant au moins 5 secondes.

Après que la touche a été maintenue enfoncée pendant 5 secondes,
RINCAGE
pendant 5 secondes.

3. Pendant que RINCAGE

Après que le clignotement a cessé, le rinçage supplémentaire est activé.
Il reste présent aussi longtemps qu'il n'est pas supprimé.
Lorsque le rinçage supplémentaire est activé, la lampe témoin
RINCAGE
rage du programme et pendant le rinçage supplémentaire.

4. Si vous voulez contrôler si le rinçage supplémentaire est activé:

– Tournez le programmateur sur ESSORAGE DELICAT
– Enfoncez brièvement la touche SENSITIVE.

Si RINCAGE
plémentaire est activé.

+ clignote dans l'affichage de déroulement de programme

+ clignote, relâchez la touche SENSITIVE.

+ est allumée dans le panneau de commande avant le démar-

+ clignote dans le panneau de commande, le rinçage sup-

Supprimer le rinçage supplémentaire:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche SENSITIVE enfoncée pendant au moins 5 secondes.

Dès qu'on enfonce la touche, RINCAGE
déroulement de programme. Après 5 secondes, RINCAGE
gnoter et reste allumé en permanence pendant 5 secondes supplémen­taires.

3. Pendant que RINCAGE

che SENSITIVE.
Après que RINCAGE
tivé.

Le rinçage supplémentaire augmente la consommation d'eau et la du-

3

rée du programme de lavage.

+ reste allumé en permanence, relâchez la tou-

+ s'est éteint, le rinçage supplémentaire est désac-

+ clignote dans l'affichage de

+ arrête de cli-

41

Mode d'emploi

Refroidissement de la lessive

Il peut être nécessaire de refroidir la lessive avant la vidange afin d'évi­ter des dommages thermiques aux tuyaux d'évacuation en matière
plastique.

La lessive est refroidie (par apport d'eau froide) avant la vidange à la fin

3

du lavage principal.
(Ce réglage est uniquement actif pour linge BLANC/COULEURS,
DEFROISSABLE avec une température supérieure à 40 °C.)
A la livraison de l'appareil, le refroidissement de la lessive n'est pas ac­tivé, sauf pour le programme additionnel SENSITIVE.

Activer le refroidissement de la lessive:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche PRELAV. enfoncée pendant au moins 5 secondes.

Après que la touche a été maintenue enfoncée pendant 5 secondes,
LAVAGE clignote dans l'affichage de déroulement de programme pen­dant 5 secondes.

3. Pendant que LAVAGE clignote, relâchez la touche PRELAV.

Après que le clignotement a cessé, le refroidissement de la lessive est
activé. Il est présent jusqu'à ce qu'il soit supprimé.

4. Si vous voulez contrôler si le refroidissement de la lessive est activé:

– Tournez le programmateur sur ESSORAGE DELICAT
– Enfoncez brièvement la touche PRELAV.

Si LAVAGE clignote dans l'affichage de déroulement de programme, le
refroidissement de la lessive est activé.

Supprimer le refroidissement de la lessive:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche PRELAV. enfoncée pendant au moins 5 secondes.

Dès qu'on enfonce la touche, LAVAGE clignote dans l'affichage de dé­roulement de programme. Après 5 secondes, LAVAGE arrête de cligno­ter et reste allumé en permanence pendant 5 secondes.

3. Pendant que LAVAGE reste allumé en permanence, relâchez la touche

PRELAV. Après que LAVAGE a cessé d'être allumée, le refroidissement de
la lessive est désactivé.

Le refroidissement de la lessive augmente la consommation d'eau et la

3

durée du programme de lavage.

42

Mode d'emploi

Rinçage additionnel et refroidissement de la lessive

Vous pouvez combiner le rinçage supplémentaire et le refroidissement
de la lessive. Réglage comme sous «Rinçage additionnel» et «Refroidis­sement de la lessive».

Essorage démêlant Variomatic

Essorage réglable intégré dans l'essorage final. Le linge adhère moins à
la paroi du tambour et se laisse plus facilement enlever. Peut être sélec­tionné avec BLANC/COULEURS, DEFROISSABLE.

Régler l'essorage démêlant:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche TACHES enfoncée pendant au moins 5 secondes.

Après que la touche a été maintenue enfoncée pendant 5 secondes, FIN
clignote dans l'affichage de déroulement de programme pendant
5 secondes.

3. Pendant que FIN clignote, relâchez la touche TACHES. Après que le cli-

gnotement a cessé, l'essorage démêlant est activé. Il reste présent aussi
longtemps qu'il n'est pas supprimé.

4. Si vous voulez contrôler si l'essorage démêlant est activé:

– Tournez le programmateur sur ESSORAGE DELICAT
– Enfoncez brièvement la touche TACHES.

Si FIN clignote dans l'affichage de déroulement de programme, l'esso­rage démêlant est activé.

Annuler l'essorage démêlant:

0 1. Tournez le programmateur sur ESSORAGE DELICAT

2. Maintenez la touche TACHES enfoncée pendant au moins 5 secondes.

Dès qu'on enfonce la touche, FIN clignote dans l'affichage de déroule­ment de programme. Après 5 secondes, FIN arrête de clignoter et reste
allumé en permanence pendant 5 secondes.

3. Pendant que FIN reste allumé en permanence, relâchez la touche

TACHES. Après que FIN a cessé d'être allumée, le refroidissement de la
lessive est désactivé.

43

Mode d'emploi

Sécurité de programme

Pour éviter toute modification accidentelle de programme (p. ex. rota­tion du programmateur, actionnement de touches de programmes ad­ditionnels, etc.), vous pouvez activer la sécurité de programme. Vous
éviterez ainsi des dommages à votre linge.

L'activation et la désactivation de la sécurité de programme sont possi-

3

bles à tout moment pendant un programme.

Activer la sécurité de programme:

0 1. Réglez le programme de lavage souhaité.

2. Enfoncez la touche MARCHE/PAUSE pour lancer le programme.

3. Maintenez les touches PRELAV. et SENSITIVE enfoncées simultanément

pendant 5 secondes. L'affichage du déroulement du programme cli­gnote pendant env. 5 secondes; la sécurité de programme est activée.

Tant que la sécurité de programme est activée, vous ne pouvez pas ef-

3

fectuer d'autres réglages. La porte ne se laisse pas ouvrir à l'aide de la
touche PORTE/ECLAIR. Même après que le lavage est terminé, vous de­vez d'abord désactiver la sécurité de programme avant de pouvoir
ouvrir la porte.

Lorsque, pendant le cycle de lavage, quelqu'un tente de modifier le ré­glage sélectionné en actionnant une touche, l'affichage du déroule­ment du programme clignote pendant 5 secondes.

Lorsqu'une personne tente de modifier le réglage sélectionné en tour­nant le programmateur, l'affichage du déroulement du programme cli­gnote jusqu'à ce que le réglage initial soit rétabli. Cette opération
n'influence pas le cycle de lavage.

Le programmateur doit se trouver dans sa position d'origine avant de

3

pouvoir désactiver la sécurité de programme.

Désactiver la sécurité programme:

0 Maintenez les touches PRELAV. et SENSITIVE enfoncées simultanément

pendant 5 secondes. L'affichage de déroulement du programme cli­gnote pendant 5 secondes, ensuite il reste allumé pendant 5 secondes.
La sécurité de programme est désactivée.

44

Sécurité enfants

Lorsque la sécurité enfants est
enclenchée, la porte de remplis­sage ne peut plus être fermée et
on ne peut plus lancer aucun pro­gramme de lavage.

Enclencher la sécurité enfants:

0 Avec une pièce de monnaie, tour-

ner le bouton rotatif (du côté in­térieur de la porte de remplissage)
dans le sens des aiguilles
d'une montre jusqu'à la butée.

Avertissement! Le bouton rotatif

1

ne doit pas être en position enfon­cée après le réglage, sinon la sécu­rité enfants n'est pas active. Le
bouton rotatif doit ressortir
comme sur l'image.

Désactiver la sécurité enfants:

0 Tourner le bouton rotatif dans le

sens contraire des aiguilles d'une
montre jusqu'à la butée.

Mode d'emploi

45

Instructions de montage et de raccordement

Instructions de montage et de raccordement

Conseils de sécurité pour l'installation

• Ne basculez la machine à laver sur la face avant ni sur le côté droit

(vu de l'avant). Des éléments électriques pourraient devenir humides!

• Vérifiez la machine à laver pour dégâts de transport éventuels. Ne

raccordez en aucun cas un appareil endommagé. En cas de dégâts,

adressez-vous à votre revendeur.

• Vérifiez que toutes les pièces des protections de transport sont dé-

montées et que la protection de l'appareil contre les projections d'eau

est réalisée, voir «Démonter les protections de transport». Dans le cas

contraire, vous risquez des dommages à l'appareil ou aux meubles

voisins lors de l'essorage.

• Insérez toujours la fiche dans une prise de courant avec terre installée

réglementairement.

• En cas de raccordement fixe: un raccordement fixe peut uniquement

être effectué par un électricien.

• Avant la mise en service, assurez-vous que la tension nominale et le

type de courant figurant sur la plaque signalétique de l'appareil cor-

respondent à la tension d'alimentation et au type de courant présents

au lieu d'installation. La protection électrique requise (fusibles) figure

également sur la plaque signalétique.

• Ne confiez les travaux hydrauliques nécessaires à l’installation de

l’appareil qu’à un plombier qualifié.

• Si l’installation électrique de votre habitation nécessite une modifica-

tion pour le branchement de votre appareil, faites appel à un électri-

cien qualifé.

• Le cordon d'alimentation électrique peut uniquement être remplacé

par le service après-vente ou un spécialiste agréé.

46

Instructions de montage et de raccordement

Installation de l'appareil

Les machines à laver avec panneau bombé ne sont pas encastrables.

3

Transporter l'appareil

• Ne posez pas la machine à laver sur la face frontale ni sur le côté

droit (vu de l'avant). Des éléments électriques pourraient devenir hu-

mides.

• Ne jamais transporter l'appareil sans les protections de transport.

N'enlevez les protections de transport qu'une fois arrivé sur le lieu

d'installation! Le transport sans protections de transport peut provo-

quer des dommages à l'appareil.

• Ne jamais soulever l'appareil par la porte de remplissage ouverte, ni

par le socle.

En cas de transport avec le diable:

• Appliquer le diable uniquement par le côté. La fourche du diable ne

peut pas avoir une longueur supérieure à 24cm, sous peine de démo-

lir la vanne à flotteur.

Enlever les protections de transport

Attention! Avant la mise en ser-

vice de l'appareil, absolument en­lever les protections de transport!
Conserver avec soin tous les élé­ments des protections de trans­port pour un transport ultérieur
éventuel (déménagement).

0 1. A l'arrière de l'appareil, ouvrir les

deux supports de flexibles et en­lever les flexibles ainsi que le câ­ble d'alimentation.

47

Instructions de montage et de raccordement

2. D'une forte traction, enlever les

deux supports de flexible de l'ap­pareil.

La clé spéciale A et les couvercles

3

B (2 pièces) et C (1 pièce) sont joints à l'appareil.

3. Enlever la vis D avec ressort à

pression à l'aide de la clé spéciale
A.

4. Refermer le trou avec le

couvercle C.
Attention! Appuyer fermement

sur le couvercle, de façon à ce
qu'il s'encliquette dans la paroi
arrière (protection de l'intérieur de
l'appareil contre les projections
d'eau).

5. Dévisser deux vis E à l'aide de la

clé spéciale A.

6. Dévisser quatre vis F à l'aide de la

clé spéciale A.

7. Enlever le rail de transport G.

8. Revisser les quatre vis F.

9. Fermer les deux grands trous avec

les couvercles B.
Attention! Appuyer fermement

sur les couvercles, de façon à ce
qu'ils s'encliquettent dans la paroi
arrière (protection de l'intérieur
de l'appareil contre les projections
d'eau).

48

Instructions de montage et de raccordement

Préparer le lieu d'installation

• Le plan d'installation doit être propre et sec, exempt de restes de cire

et autres revêtements glissants, afin que l'appareil ne puisse pas déra-

per. Ne pas utiliser de lubrifiants pour faciliter le déplacement.

• L'installation sur moquettes à poils longs ou revêtements de sol avec

dos mousse n'est pas à recommander, la stabilité de l'appareil n'étant

pas garantie dans ce cas.

• Si le lieu d'installation comporte du carrelage à petits carreaux, placer

une natte en caoutchouc en dessous de l'appareil.

• Ne jamais égaliser les légères inégalités du sol en utilisant des cales en

bois, en carton ou analogues, mais uniquement en se servant des

pieds de réglage.

• Si, pour des raisons d'encombrement, le placement de l'appareil direc-

tement à côté d'une cuisinière à gaz ou à charbon est inévitable: in-

sérer entre la cuisinière et la machine à laver une plaque isolante (85

x 57cm), qui doit être recouverte d'une feuille d'aluminium du côté

de la cuisinière.

• La machine à laver ne peut jamais être installée dans un

local avec risque de gel. Dommages dus au gel!

• Les flexibles d'arrivée d'eau et d'évacuation ne peuvent pas être pliés

ou écrasés.

Installation sur un socle en béton.

En cas d'installation sur un socle en bé­ton, des tôles d'arrêt doivent absolument
être installées pour raisons de sécurité,
dans lesquelles la machine à laver est
alors posée. Les tôles d'arrêt sont disponi­bles auprès du service après vente sous le
numéro de pièce de rechange 645 425

058.

Placement sur sols élastiques

Dans le cas de sols élastiques, en particulier de planchers en bois dont
les solives manquent de rigidité, visser une plaque de bois d'au moins
15mm d'épaisseur, résistante à l'eau, sur au moins 2 solives. Installer si
possible l'appareil dans un coin de la pièce, le plancher en bois y étant
le mieux encastré et y présentant une moindre tendance aux vibrations
de résonance.

49

Instructions de montage et de raccordement

Egaliser les inégalités du sol

Avec les quatre pieds de réglage vous pouvez compenser les inégalités
du sol et adapter la hauteur. La hauteur peut être adaptée dans une
plage de +10 ... -5mm.

Employez à cet effet la clé spéciale jointe pour enlever les sécurités de
transport.

0 1. Faire glisser la clé spéciale jusqu'à

la butée sur le boulon à six pans
des pieds de réglage.

2. Réglez les pieds de réglage de

telle façon que l'appareil soit
d'aplomb et ait une position
stable. L'appareil ne peut vaciller
lorsqu'on appuie sur un de ses
coins.

3. Vérifiez s'il y a lieu l'installation à

l'aide d'un niveau à bulle d'air.
Attention! Ne jamais égaliser les

légères imperfections du sol en
utilisant des cales en bois,
en carton ou analogues, mais
uniquement en se servant des
pieds de réglage.

50

Instructions de montage et de raccordement

Raccordement électrique

Vous trouverez les indications con­cernant la tension électrique, le
type de courant et le fusible requis
sur la plaque signalétique. La plaque
signalétique se trouve en haut
derrière la porte de remplissage.

Cet appareil est conforme aux di-

;

rectives suivantes de la CE:

– la «Directive basse tension» 73/23/CEE avec modifications
– la «Directive CEM» 89/336/CEE avec modifications

Arrivée d'eau

La machine à laver possède des dispositifs de sécurité qui empêchent la

3

pollution de l'eau potable et sont conformes aux prescriptions des
autorités chargées de la distribution de l'eau (p. ex. pour l'Allemagne:
directives DVGW). D'autres mesures de protection ne sont donc pas né­cessaires dans l'installation.

Attention!

– Les appareils prévus pour raccordement à l'eau froide ne peuvent pas

être raccordés à l'eau chaude!
– Lors du raccordement, utilisez uniquement des jeux de flexibles

neufs!

Pression d'eau admissible

La pression de l'eau doit être d'au moins 1bar (=10N/cm2 = 0,1MPa),
au maximum de 10bar (= 100N/cm

• Si elle est supérieure à 10 bar: insérez une vanne de réduction de

pression.

• Si elle est inférieure à 1bar: dévissez le flexible d'arrivée d'eau à

l'électrovanne du côté de l'appareil et enlevez le régulateur de débit

(à cet effet, enlevez le filtre avec une pince pointue et extrayez le dis-

que en caoutchouc qui se trouve en dessous). Remettez le filtre en

place.

2

= 1MPa).

51

Instructions de montage et de raccordement

Alimentation en eau

Un flexible à pression de 1,5m de long est livré avec l'appareil.
Si un flexible plus long est nécessaire, on doit uniquement utiliser un
jeu de flexible complet agréé VDE avec raccords vissés pour flexible,
proposé par notre service après vente.
– Pour les machines à laver sans Aqua-Control, des jeux de flexibles

d'une longueur de 2,2m, 3,5m et 5m sont disponibles.
– Pour les machines à laver avec Aqua-Control, des jeux de flexibles

d'une longueur de 2,0m, 2,9m et 3,9m sont disponibles.
Attention! N'assemblez en aucun cas des morceaux pour prolonger un

flexible!
Les bagues d'étanchéité se trouvent soit dans les

3

écrous en plastique des raccords vissés, soit dans
le sachet d'accompagnement. Ne pas utiliser
d'autres joints!

0 1. Raccordez le flexible avec le raccord coudé à la

machine à laver.

Attention!

– Ne pas monter le flexible d’arri-

vée d’eau verticalement vers le

bas, mais le tourner vers la

droite ou vers la gauche comme

sur l’illustration.
– Serrez le raccord vissé unique-

ment à la main.

2. Raccordez le flexible avec le

raccord droit à un robinet d'eau
avec raccord vissé R 3/4 (pouce).
Attention! Serrez le raccord vissé
uniquement à la main.

3. En ouvrant lentement le robinet avant la mise en

service de la machine à laver, vérifiez que le rac­cordement est étanche.

52

Instructions de montage et de raccordement

Evacuation de l'eau

Le flexible d'évacuation de l'eau peut être raccordé soit à un siphon soit
accroché dans un évier ou un déversoir ou dans une baignoire.

Seuls des flexibles d'origine peuvent être utilisés pour le prolonger
(max. 3m au sol et ensuite jusqu'à 80cm de hauteur). Le service après
vente tient à disposition des flexibles d'évacuation d'une longueur de
2,7 et 4m.

Attention! Veillez absolument à poser le flexible d'évacuation sans plis.
Evacuation de l'eau dans un siphon

L'embout à l'extrémité du flexible
s'adapte sur tous les types courants de
siphon.

0 Fixez l'embout au siphon à l'aide d'un

collier de serrage.

Evacuation de l'eau dans un évier
Attention!

– Les petits éviers ne conviennent pas

pour l'évacuation de l'eau. L'eau pourrait

déborder!

– L'extrémité du flexible d'évacuation ne

peut pas plonger dans l'eau qui a été

pompée. Celle-ci pourrait sinon être

aspirée.

– Pour accrocher à un évier ou une bai-

gnoire, utilisez le coude d'accrochage

livré avec l'appareil pour fixer le flexi-

ble d'évacuation et l'empêcher de glis-

ser. Le flexible pourrait sinon être

repoussé hors de l'évier par la force du

jet d'eau sortant du flexible.

0 Fixez le coude au robinet ou au mur à

l'aide d'une ficelle.

53

Instructions de montage et de raccordement

Hauteurs de refoulement supérieures à 1m

Pour vidanger l'eau de lavage/de rinçage, chaque machine à laver pos­sède une pompe de vidange qui transporte le liquide via le flexible
d'évacuation jusqu'à une hauteur de 1m, calculée à partir du plan
d'installation de la machine.

Pour les hauteurs de refoulement supérieures à 1m, veuillez contacter
le service après-vente.

Données techniques

Réglage en hauteur env. +10/-5mm
Quantité de remplissage
(dépend du programme)
Domaine d'utilisation Ménage
Vitesse du tambour lors
de l'essorage
Pression de l'eau 1-10bar (=10–100N/cm

max. 5 kg

voir plaque signalétique

2

Dimensions

=0,1–1,0MPa)

54

(Dimensions en mm)

Conditions de garantie

Conditions de garantie

Belgique

DÉCLARATION DE CONDITIONS DE GARANTIE.

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut tou­jours se présenter. Notre service clientèle se chargera de réparer ceci sur demande, pen­dant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour
autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union
Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le con­sommateur dispose au titre de cette législation ne peuvent être altérés par la présente
déclaration de conditions de garantie.
Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers
l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions
suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans

frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter
de la date de livraison de l'appareil au premier consommateur final.
Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins pro­fessionnelles ou de façon équivalente.

2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant

que la défectuosité ne survienne. Les composants défectueux sont remplacés ou répa­rés. Les composants remplacés sans frais deviennent notre propriété.

3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être por-

tée à notre connaissance.

4. L'application de la garantie est soumise à la production par le consommateur des preu-

ves d'achat avec la date d'achat et/ou la date de livraison.

5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que

le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une
mauvaise utilisation.

6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent

pas la valeur et la solidité générales de l'appareil.

7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :

• une réaction chimique ou électrochimique provoquée par l'eau,

• des conditions environnementales anormales en général,

• des conditions de fonctionnement inadaptées,

• un contact avec des produits agressifs.

8. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en

dehors de notre responsabilité. Celles causées par une installation ou un montage ina­déquat, par un manque d'entretien, ou par le non-respect des indications de montage
et d'utilisation, ne seront pas davantage couvertes par la garantie.

9. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations

ou d' interventions pratiquées par des personnes non qualifiées ou incompétentes, ou
qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.

10. Les appareils aisément transportables doivent être délivrés ou envoyés au service clien-

tèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumi­neux ou pour des appareils encastrables.

55

Conditions de garantie

11. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le

retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus
d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les
dommages connexes causés par ces opérations de retrait et de remise en place sont à
charge de l'utilisateur.

12. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité

n'est pas concluante, ou si les frais de réparations sont jugés disproportionnés, le rem­placement de l'appareil défectueux par un autre de même valeur peut être accompli en
concertation avec le consommateur.
Dans ce cas nous nous réservons le droit de réclamer une participation financière calcu­lée au prorata de la période d'utilisation écoulée.

13. La réparation sous garantie n'entraîne pas de prolongation de la période normale de

garantie, ni le départ d'un nouveau cycle de garantie.

14. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même dé-

fectuosité.

15. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de con-

ditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil
dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabi­lité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appa­reil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et uti­lisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils
satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions
d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les condi­tions climatiques et environnementales locales. Pour les appareils achetés à l'étranger,
l'utilisateur doit d'abord s'assurer qu 'ils répondent bien aux qualifications requises en
Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la ga­rantie et ne sont pas possibles dans tous les cas.

56

Le service clientèle se tient à votre disposition, également après expiration de la période
de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM
Bergensesteenweg, 719 - 1502 LEMBEEK
Tél.: [phone]

Adresses du service après-vente

Adresses du service après-vente

Belgique

Téléphone Téléfax

Electrolux Home Products Belgium
ELECTROLUX SERVICE
Bergensesteenweg 719
1502 Lembeek

Province de Liège:
S.D.E.
Rue Gaucet 26
4020 Liege

Consumer services 02/363.04.44 02/363.04.00

04/343.11.60 04/343.47.68

02/363.04.60

57

Index de mots-clés

Index de mots-clés

A

Additifs . . . . . . . . . . . . . . . . . . . . . . . . . .20, 25

Affichage du déroulement
du programme
Affichage multiple
Amidonnage
Aqua Control
Arrêt sans essorage
Assouplissant

. . . . . . . . . . . . . . . . . . . .11, 27

. . . . . . . . . . . . 11, 27, 33

. . . . . . . . . . . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . . . . 16, 28, 35

. . . . . . . . . . . . 12, 22, 28

. . . . . . . . . . . . . . . . . . 9, 10, 25

B

Blanc . . . . . . . . . . . . . . . . . . . . . . . . 18, 29, 30

Blanc/couleurs, défroissable
Boîte à produits

. . . . . . . . . . . . . . . . . . .10, 25

. . . . . . . .12, 29

C

Corriger le programme . . . . . . . . . . . . . . . . 11

Coton

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Couleurs

. . . . . . . . . . . . . . . . . . . . . 18, 29, 30

D

Défroissable . . . . . . . . . . . . . . . . . . . . . .18, 29

Départ différé
Détachant
Déverrouillage de secours

. . . . . . . . . . . . .11, 13, 23, 26

. . . . . . . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . 40

E

Eau

anticalcaire
dureté

vidanger
Eco time
Économique
Essorage
Essorage delicat

. . . . . . . . . . . . . .9, 10, 19, 25

. . . . . . . . . . . . . . . . . . . . . . . . . .9, 19

. . . . . . . . . . . . . . . . . . . . . . .12, 28

. . . . . . . . . . . . . . . . . . . . . . . . .14, 29

. . . . . . . . . . . . . . . . . . . . . .13, 29

. . . . . . . . . . .12, 20, 22, 24, 27, 30

. . . . . . . . . . . . . . . . . . . . . . 12

F

Fashion . . . . . . . . . . . . . . . . . . . . . . 13, 22, 29

G

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . 6, 33

I

Interruption du programme . . . . . . . . . . . . 27

L

Laine . . . . . . . . . . . . . . . . . . . . . . . . 12, 18, 29

lavable à la main
Lavage à la main
Lin

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . .12, 29

. . . . . . . . . . . . . . . . . .12, 29

Linge délicat

. . . . . . . . . . . . . . . . . .12, 18, 29

M

Multiafficheur . . . . . . . . . . . . . . . . . . . . . . .59

O

Ouvrir la porte . . . . . . . . .24, 28, 36, 40, 44

P

Plaque signalétique . . . . . . . . . . . .10, 51, 59

Pompe à lessive
Pompe de vidange
Prélavage
Produit de lavage
Produit lessiviel

. . . . . . . . . . . . . . . . . . . . . .10

. . . . . . . . . . . . . . . . . . . .39

. . . . . . . . . . . . . . . . 13, 21, 25, 29

. . . . . . . . . . . . . . . . . 10, 25

. . . . . . . . . . . . . . . . . . 20, 25

Q

Quantité de remplissage . . . . . . . . . . . 15, 29

R

Rafraîchir . . . . . . . . . . . . . . . . . . . . . . . 13, 29

Refroidissement de la lessive
Rideaux

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Rinçage

. . . . . . . . . . . . . . . . . . . . . . . . . 12, 30

Rinçage +
Rinçage assouplissant
Risque de gel

. . . . . . . . . . . . . . . . . . . . . . . . . . .41

. . . . . . . . . . . . . . . . . . . . . 6, 38

. . . . . . . . . . .42

. . . . . . . . . . . . . 12, 30

S

Sans repassage . . . . . . . . . . . . . . . .13, 29, 35

Sécurité de programme
Sécurité enfants
Sel détachant
Sensitive
Service après vente
Soie

. . . . . . . . . . . . . . . . . . . . . . . . .13, 18, 29

Surdosage

. . . . . . . . . . . . . . . . . . . . . . . .10

. . . . . . . . . . . . . . . . . . . . . . . . 14, 29

. . . . . . . . . . . . . . . . . . . . . . . . . . .28

. . . . . . . . .24, 28, 44

. . . . . . . . . . . . . . . . . . 33, 45

. . . . .16, 32, 33, 57, 59

T

Taches . . . . . . . . . . . . . . . . . . . 14, 21, 29, 37

Temps restant
Trempage

. . . . . . . . . . . . . . . . . . . . 16, 27

. . . . . . . . . . . . . . . . . . . . . . . 13, 23

U

update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

V

Vidange . . . . . . . . . . . . . . . . . . . . . . . . . 12, 28

Vidange de secours

. . . . . . . . . . . . . . . . . . .38

58

Service après-vente

Service après-vente

Au chapitre «Que faire si ...» sont rassemblés quelques défauts auxquels
vous pouvez remédier vous-même. Consultez-le d'abord en cas de
panne. Si vous ne trouvez pas d'indications, veuillez vous adresser à vo­tre point de service après-vente. (Vous trouverez les adresses et numé­ros de téléphone au chapitre «Adresses du service après-vente».)

En tout état de cause, veuillez bien préparer l'entretien. Vous faciliterez
ainsi le diagnostic et permettrez de déterminer rapidement si une inter­vention du service après-vente s'impose.

Notez ici le numéro PNC et le nu­méro S. Tous deux se trouvent
sur la plaque signalétique du
côté intérieur de la porte de votre
machine à laver.

PNC .....................................................

S-No .....................................................

Consignez si possible aussi par écrit et avec précision:

• Comment se manifeste la défaillance?

• Dans quelles circonstances la défaillance survient-elle?

• L'afficheur multiple affiche-t-il un message de défaut?

Quand devez-vous supporter des frais même pendant la période de
garantie?

– lorsque vous auriez pu éliminer vous-même le défaut à l'aide du ta-

bleau de dépannage (voir section «Que faire si ...»).

– lorsque le technicien du service après-vente doit se déplacer à plu-

sieurs reprises parce que, avant son intervention, il n'a pas reçu toutes
les informations importantes et qu'il doit maintenant p. ex. aller
chercher des pièces de rechange. Vous pouvez éviter la multiplication
de ces déplacements en préparant correctement votre appel télépho­nique comme indiqué ci-dessus.

59

From the Electrolux Group. The world´s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de
55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs,
tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de
dollars US dans plus de 150 pays à travers le monde.

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

822 942 985-01-260503-05

Sous réserve de modifications
