Page 1
825 D - 8259 D
Dunstabzugshaube
Cooker Hood
Hotte
Afzuigkap
Cappa aspirante
Aporrofhthjra"
Montage- und Gebrauchsanweisung
Operating and Installation Instructions
Notice dutilisation et dinstallation
Installatie- en gebruiksaanwijzing
Istruzioni di montaggio e uso
Odhgije" sujndesh" kai crhjsh"
Page 2
Gedruckt auf umweltschonend hergestelltem Papier
wer ökologisch denkt, handelt auch so...
2
Page 3
Inhalt
AllgemeinesAllgemeines
Allgemeines
AllgemeinesAllgemeines
Abluftbetrieb 4
Umluftbetrieb 5
ElektroanschlußElektroanschluß
Elektroanschluß
ElektroanschlußElektroanschluß
Sicherheitshinweise für den Elektro- Installateur 6
TT
echnische Datenechnische Daten
T
echnische Daten
TT
echnische Datenechnische Daten
MontageMontage
Montage
MontageMontage
Sicherheitshinweise für den Küchenmöbel-Monteur 8
Montage 10
Bedienung der DunsthaubeBedienung der Dunsthaube
Bedienung der Dunsthaube
Bedienung der DunsthaubeBedienung der Dunsthaube
Sicherheitshinweise für den Benutzer 13
WW
artung und Pflegeartung und Pflege
W
artung und Pflege
WW
artung und Pflegeartung und Pflege
Öffnen die Metallfettfilter 14
Metallfettfilter 14
Kohlefilter 15
Austausch der Glühlampe 16
1212
12
1212
1414
14
1414
44
4
44
66
6
66
77
7
77
88
8
88
ReinigungReinigung
Reinigung
ReinigungReinigung
SonderzubehörSonderzubehör
Sonderzubehör
SonderzubehörSonderzubehör
KundendienstKundendienst
Kundendienst
KundendienstKundendienst
1717
17
1717
1717
17
1717
1717
17
1717
3
Page 4
Allgemeines
Abluftbetrieb
●Die Dunstabzugshaube wird als Abluftgerät ausgeliefert
und kann durch den Einsatz eines Aktivkohlefilters
(Sonderzubehör) als Umluftgerät verwendet werden.
●Dazu benötigen Sie den original AEG Aktivkohlefilter
(siehe Sonderzubehör).
●Die Luft wird mit Hilfe eines an den Abluftstutzen A
anzubringenden Rohres ins Freie geleitet. Bild 1.
●Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser
von 120mm haben. (Sonderzubehör).
●Befestigen Sie den Abluftstutzen mit zwei Schrauben
bevor Sie den Abluftschlauch anschließen. Bild 1.
A
Bild 1
● Wird der Küchendunst durch die Außenwand ins Freie
geleitet, so benötigen Sie einen Mauerkasten MKZ, E-Nr.
610 899 004 (120 mm Ø) aus unserem Sonderzubehör.
4
Page 5
Umluftbetrieb
● Die Luft wird durch Kohlefilter gefiltert und durch das obere Gitter am
Abluftschacht wieder in die Küche geleitet.
● Für den Umluftbetrieb benötigen Sie den Original AEG
Aktivkohlefilter (siehe Sonderzubehör).
● Den Luftleiter mittels zwei Schrauben Ø 3,5x6,5 mm befestigen.
Bild 2.
Bild 2
5
Page 6
Elektroanschluß
Sicherheitshinweise für den Elektro-
Installateur
Vor dem Anschluß des Gerätes darauf achten, daß die auf
dem Typschild verzeichnete Spannung der Netzspannung
entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann
es an jede vorschriftsmäßig installierte und gut zugängliche
Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugs-
haube nur durch einen beim zuständigen Elektrizitäts-
Versorgungsunternehmen eingetragenen Elektro-
Installateur angeschlossen werden. Installationsseitig ist
eine allpolige Trennvorrichtung mit mind. 3mm
Kontaktöffnungsweite vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B. Schalter,
Sicherungen (Schraubsicherungen sind aus der Fassung
herauszunehmen), FI-Schalter und Schütze mit einer
Kontaktöffnung von mehr als 3 mm.
Für Störungen, die wegen Nichtbeachtung der
o.g.Anweisungen auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der
Dunstabzugshaube hat zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Sie können im Bedarfsfall das Gerät durch Ziehen
des Gerätesteckers leicht stromlos machen.
Anschluß
220-230 V - über festmontierte Zuleitung mit Stecker.
(Festanschluß nur durch den zugelassenen Elektro-
Installateur.)
6
Page 7
Technische Daten
Maße (825 D):
Höhe x Breite x Tiefe (in cm) 84-117 x 59,9 x 51,5
Maße (8259 D):
Höhe x Breite x Tiefe (in cm) 84-117 x 89,9 x 51,5
Gewicht (825 D):
Netto: 10,7 kg
Brutto: 16,2 kg
Gewicht (8259 D):
Netto: 13,1 kg
Brutto: 19,6 kg
Gesamtanschlußwerte: 250W
Lüftermotor: 1 x 170 W
Beleuchtung: 2 x 40 W
Lange des Netzkabels: 100 cm
Lüfterleistungen (Stufen), Lüfterstufen nach DIN 44 971
(Abluft) Stufe:
1 179 m3/h
2 219 m3/h
3 336 m3/h
i 402 m3/h
(Umluft) Stufe:
1 102 m3/h
2 150 m3/h
3 252 m3/h
i 265 m3/h
Abluftsystem 120 mm Ø
7
Page 8
Montage
Sicherheitshinweise für den Küchenmöbel-
Monteur
●Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser
von 120 mm haben.
● Wird der Küchendunst durch die Außenwand ins Freie
abgeleitet, so benötigen Sie einen Teleskop-Mauerkasten
MKZ (mit Ab- und Zuluft) E-Nr. 610 899 004 aus unserem
Sonderzubehör.
● Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen-Oberkante
bis Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 600 mm
Gasherde 650 mm
Kohle- und Ölherde m i n 700 mm
●Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4PA (4x10
bar) sein.
● Die Abluft darf nicht in einen Rauch- oder Abgasschorn
stein eingeleitet werden. Das Einleiten der Abluft in einen
Schacht, welcher der Entlüftung von Aufstellungsräumen
von Feuerstätten dient, ist nicht zulässig.
●Bei Einleitung der Abluft in einen nicht in Betrieb
befindlichen Rauch- oder Abgaskamin ist es zweckmäßig,
die Zustimmung des zuständigen Schornsteinfeger
meisters einzuholen.
Für die Abluftführung sind grundsätzlich die behörd
lichen Vorschriften einzuhalten.
●Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der Größe der Abluftöffnung zu
sorgen.
●Aufgrund von Länder-Bauvorschriften unterliegt der
gemeinsame Betrieb von Dunstabzugshauben und
-5
8
Page 9
kamingebundenen Feuerungsstätten, wie Kohle- oder
Ölöfen und Gas-Thermen im selben Raum, bestimmten
Einschränkungen.
●Der gemeinsame, gefahrlose Betrieb von kaminge
bundenen Geräten und Dunstabzugshauben ist nur
gewährleistet, wenn Raum und/oder Wohnung (Raum-
Luftverbund) durch eine geeignete Zuluftöffnung von ca.
500-600 cm2 von außen belüftet sind und dadurch bei
laufender Dunstabzugshaube ein Unterdruck vermieden
wird.
●Im Zweifelsfalle holen Sie bitte den Rat und die
Zustimmung des zuständigen Bezirks- Schornstein
fegermeisters oder der örtlichen Baubehörde ein.
●Da in Räumen ohne Feuerungsstätte die Regel gilt:
Zuluftöffnung so groß wie Abluftöffnung, kann durch
die größere Öffnung von 500-600 cm2 der Wirkungsgrad
der Ablufteinrichtung beeinträchtigt werden.
●Der Betrieb der Haube als Umlufthaube ist unter den
genannten Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
●Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist
nur dann optimal, wenn folgendes beachtet wird:
kurze, gerade Abluftstrecken
möglichst wenige Rohrbögen
Verlegung der Rohre nicht in spitzen Winkeln sondern
in flachen Bögen
möglichst große Rohrdurchmesser (min. 120 mm Ø)
●Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten Betriebs
geräuschen gerechnet werden.
9
Page 10

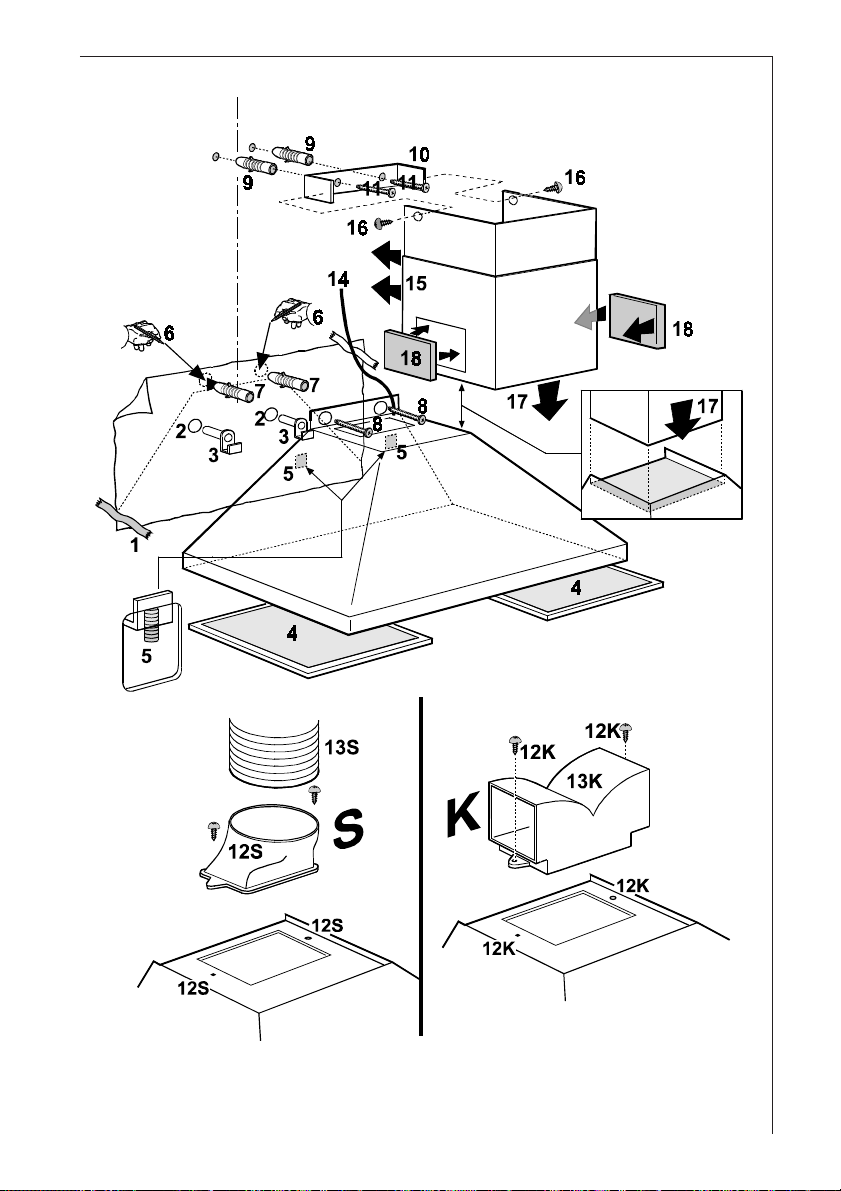

Montage - Bild 3
●●
●Bohrschablone an die Wand halten (1), zwei Löcher markieren und
●●
mit 12 mm Ø bohren (2).
●●
● Zwei Wandhaken mit Dübel (3) und metrischen Schrauben
●●
einsetzen und festschrauben.
●●
● Kaminhaube einhängen und mit den Madenschrauben an den
●●
Wandhaken waagerecht ausrichten (5).
●●
● Metallfettfilter abnehmen (4) und zwei Löcher an der Wand
●●
markieren (6). Kaminhaube wieder aushängen und markierte
Löcher mit einem Ø 8 mm Bohrer bohren. Dübel mit Ø 8 mm
einsetzen (7), Kaminhaube einhängen und mit zwei Schrauben Ø 5
x 45 mm als Sicherungsschrauben (8) befestigen.
●●
● Kaminhalteblech (10) mit Hilfe der Schrauben 5 x 45 mm (11) und
●●
8 mm Dübel (9) ca. 3-4 mm unterhalb der Decke, mittig und
waagerecht anbringen.
●●
● Bei Abluftbetrieb: Den Abluftstutzen (S) mittels 2 Schrauben Ø
●●
3,5x6,5mm (12S) oben auf der Kaminhaube befestigen; hierauf
einen entsprechend langen, bis ins Freie reichenden Abluftschlauch
einsetzen (13S).
Bei Umluftbetrieb: Den Luftleiter (13K) mittels zwei Schrauben Ø
3,5x6,5 mm an den vorderen Löchern (12K) befestigen.
●●
● Elektroanschluß herstellen (14) (siehe Kapitel Elektroanschluß).
●●
●●
● Kamin einsetzen (15) und oben mit zwei Schrauben 3,0 x 9 mm
●●
(16) am Kaminhalteblech befestigen. Unteren Teil des Kamins auf
die erforderliche Länge ausziehen und auf der
Kaminhaubenoberseite einsetzen (17). Anschließend Schutzfolie auf
den Edelstahlflächen abziehen (falls vorhanden).
●●
● Nun an beiden Seiten des Schachtes die Luftgitter (18) einsetzen.
●●
10
Page 11
Ø 120 mm
Bild. 3
11
Page 12
Bedienung der Dunsthaube
●Die Dunsthaube ist mit einem Motor mit regelbarer
Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube
einige Minuten vor Beginn des Kochens einzuschalten
und sie ungefähr 15 Minuten nach dem Kochen
weiterlaufen zu lassen, damit alle Gerüche sicher entfernt
werden. Auf der Vorderseite des Gerätes befinden sich die
Schalter:
● Lichtschalter: Der Schalter dient dazu, die Lampe, mit
der die Dunsthaube ausgestattet ist, ein- und
auszuschalten.
●Motorschalter: Dieser dient zum Einschalten und
Ausschalten und zum Wählen der drei Geschwindigkeiten
des Gebläses und der Intensivstufe.
OI O123i
12
Lichtschalter
Ein/Aus
3 stufig regelbare
Gebläseleistung +
Intensivstufe
Page 13
Sicherheitshinweise für den Benutzer
●Es muß darauf geachtet werden, daß Kochstellen bei
Betrieb stets abgedeckt sind, damit nicht durch zu
starke Hitzeentwicklung das Gerät beschädigt wird.
Unbedingt zu vermeiden sind offene Feuerstellen bei
Öl-, Gas- und Kohleherden.
● Außerdem ist beim Fritieren über einem Herd/Mulde
das zum Fritieren verwendete Gerät während des
Betriebes zu beaufsichtigen.
●Das im Fritiergerät enthaltene Öl kann sich durch
Überhitzung selbst entzünden.
●Bei Verwendung von verschmutztem Öl kann noch
leichter eine Selbstentzündung eintreten.
●Es wird darauf hingewiesen, daß durch Überhitzung
ein Brand entstehen kann.
●Flambieren ist unter der Dunstabzugshaube
nicht erlaubt.
●Bei allen Arbeiten an der Dunstabzugshaube,
auch beim Lampenwechsel, ist das Gerät stromlos
zu machen (Schraubsicherungen aus der Fassung
herausnehmen bzw. Sicherungsautomaten
abschalten).
●Es ist wichtig, die Filterwechsel bzw. Reinigungs
intervalle einzuhalten.
Bei Nichtbeachtung kann infolge von Fettablagerung
Feuergefahr bestehen.
13
Page 14
Wartung und Pflege
●Bevor irgendwelche Wartungsarbeiten ausgeführt
werden, muß die Dunsthaube vom Stromnetz
getrennt werden.
Metallfettfilter
●Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim
Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h.
sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.
Die Metallfettfilter sollten alle 4 Wochen herausgenommen und im
Geschirrspüler bzw. von Hand gereinigt werden.
Öffnen die Metallfettfilter
● Schieben Sie den Metallfettfilter
zuerst zur Rückseite des
Gerätes hin und ziehen Sie ihn
dann nach unten heraus.Bild 4.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser
mit fettlösendem Reinigungsmittel einweichen und
danach mit heißem Wasser abbrausen. Evtl. Vorgang
wiederholen. Abgetrocknete Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler einstellen.
Reinigung bei stärkstem Reinigungsprogramm und
höchster Temperatur, mind. 65° C. Evtl. Vorgang
wiederholen. Abgetrocknete Kassette wieder einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann
es zu leichten Farbveränderungen kommen, die jedoch
keinen Einfluß auf die Funktion haben. Beim Reinigen der
Metallfettfilter im Geschirrspüler kann es zu leichten
Farbveränderungen kommen, die jedoch keinen Einfluß auf
die Funktion haben.
● Reinigen Sie das Innengehäuse nur mit warmer Spülmittellauge
(verwenden Sie keine scharfen Reinigungsmittel, Bürste oder
Scheuersand!).
14
Bild 4
Page 15
Kohlefilter
●Der Kohlefilter muß dann verwendet werden, wenn man
die Dunstabzugshaube als Umluftgerät einsetzen will.
●Dazu benötigen Sie den Original-AEG-Aktivkohlefilter
(siehe Sonderzubehör).
●Er kann weder gewaschen noch wiederverwendet
werden.
●Der Kohlefilter muß bei normalem Gebrauch alle
vier Monate ausgetauscht werden.
●Montage Bild 5
Links und rechts vom Motor je einen Kohlefilter auf das
Schutzgitter auflegen und zum Befestigen den Hebel im
Uhrzeigersinn drehen.
Bild 5
●Zum Ausbau in umgekehrter Reihenfolge vorgehen.
●Bei Bestellung eines Ersatzfilters bitte die Modell
bezeichnung und die Erzeugnisnummer angeben. Diese
Daten finden Sie auf dem Typschild an der Innenseite des
Geräts.
● Den Kohlefilter können Sie beim AEG- Kundendienst
bestellen.
15
Page 16
Achtung
●Nichtbeachtung dieser Anweisungen für die Reinigung
des Gerätes und den Wechsel bzw. die Reinigung der
Filter kann zum Brand führen. Daher empfehlen wir
Ihnen, diese Anweisung zu beachten.
●Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus Feuergründen,
die auf eine unsachgemäße Wartung oder
Nichteinhaltung der oben angeführten Sicherheits-
vorschriften zurückzuführen sind.
Austausch der Glühlampe
●Trennen Sie die Dunsthaube
vom Stromnetz.
●Nehmen Sie die
Lampenabdeckung ab. Bild 6.
●Ersetzen Sie eine
durchgebrannte Glühlampe
durch eine Glühlampe mit
höchstens 40 Watt.
● Bevor Sie den Kundendienst
rufen, weil die Glühlampe
nicht brennt, prüfen Sie erst,
ob sie fest eingeschraubt ist.
● Lampenabdeckung wieder
schließen.
Bild 6
16
Page 17
Reinigung
●Achtung: Zum Reinigen der Dunstabzugshaube Gerät
spannungslos machen.
Nicht mit spitzen Gegenständen in das Schutzgitter des
Motors fahren.
●Die äußeren Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
●Die Schalterblende und das Fettfiltergitter nur mit
feuchtem Tuch und milden Spülmitteln reinigen.
●Es ist wichtig, die Filterwechsel sowie die Reinigungs
intervalle einzuhalten. Bei Nichtbeachtung kann infolge
von Fettablagerungen Feuergefahr bestehen.
Sonderzubehör
Mauerkasten MKZ E-Nr. 610 899 004
Abluftrohr ABS120 120 mm Ø 942 118 611
Aktivkohlefilter Type 200
Kundendienst
Bei eventuellen Rückfragen und Störungen rufen Sie bitte
unseren Kundendienst an (siehe Kundendienst-
Stellenverzeichnis).
Geben Sie beim Anruf an:
1. Die Modellbezeichnung
2. Die E-Nr.
3. Die F-Nr.
Diese Daten finden Sie auf dem Typschild nach Öffnen
des Fettfiltergitters auf der Innenseite des Gerätes.
Konstruktions- und Farbänderungen im Rahmen der
technischen Entwicklung bleiben vorbehalten.
17
Loading...
