Verehrter Kunde!

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.
Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und
wegweisender Spitzentechnologie.
Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte,
die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.
Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit
und Energieeinsparung gelegt, die integraler Bestandteil aller unserer Produkte
sind.
Lesen Sie diese Benutzerinformation aufmerksam durch, um Ihr Gerät optimal
und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und
Zeit sparend ausführen zu können.
Bewahren Sie die Benutzerinformation an einem sicheren Ort auf und händigen
Sie diese beim Weiterverkauf des Geräts dem zukünftigen Besitzer aus.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

In dieser Benutzerinformation werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit von Personen und Informationen zur
Vermeidung von Geräteschäden

Schritt-für-Schritt-Anweisung

)

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Inhaltsverzeichnis

Für den Benutzer Für den Installateur

3

Warnungen und wichtige Hinweise 4
Bedienung des Gerätes 7
Pflege und Wartung 10
Regelmäßige Wartung 11
Störung, was tun? 12
Technische Daten 13
Kundendienst und Ersatzteile 23
Garantie/Kundendienst 24
Europäische Garantie 25

Montageanleitung 14
Elektrischer Anschluß 16
Umstellung auf eine andere Gasart 18
Einbau in Küchenanbaumöbeln 20
Einbaumöglichkeiten 22

Dieses Gerät entspricht den folgenden EWG-Richtlinien:

• 2006/95 (Niederspannungsrichtlinie)

• 89/336 (EMV-Richtlinie)

• 90/396 (Gaz-Richtlinie)

• 93/68 (algemene Richtlinie)

und weiteren Änderungen.

4

Warnungen und wichtige Hinweise

Ihr neues Gerät ist einfach zu bedienen. Dennoch sollte diese Anleitung vor Installation
und erstmaligem Gebrauch des Gerätes vollständig durchgelesen werden. Auf diese Weise
vermeiden Sie Bedienungsfehler und garantieren den absolut sicheren Betrieb Ihres Gerätes
bei optimierten Leistungen sowie eine umweltgerechte Entsorgung. Diese
Bedienungsanleitung muss gemeinsam mit dem Gerät aufbewahrt werden, damit Sie sie
jederzeit zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder einer anderen
Person überlassen, so händigen Sie bitte auch diese Bedienungsanleitung aus, damit sich
der neue Besitzer über den Betrieb und die Warnungen und Hinweise informieren kann.

Installation

z Die Installation des Gerätes und der

Anschluss an die elektrische Stromver­sorgung dürfen ausschließlich durch

FACHPERSONAL durchgeführt
werden. Vor der Durchführung jeglicher

Arbeiten muss das Gerät von der
elektrischen Stromversorgung
GETRENNT werden.

z Stellen Sie sicher, dass die Luft frei um

das Gerät zirkulieren kann. Eine ungenü­gende Belüftung führt zur Verringerung
des Sauerstoffgehaltes.

z Betreiben Sie das Gerät nur mit der

Gasart, die auf dem aufgeklebten klei­nen Typenschild, das sich neben dem
Gasanschlussrohr befindet, angegeben
ist.

z Dieses Gerät ist nicht an eine Vorrich-

tung für die Abgasabführung angeschlos­sen. Diese muss gemäß den geltenden
einschlägigen Bestimmungen installiert
und angeschlossen werden. Die
Vorschriften zur Lüftung müssen
besonders aufmerksam befolgt werden.

z Beim Gebrauch einer Kochmulde mit

Gasbetrieb entstehen im Installati­onsraum des Gerätes Wärme und
Feuchtigkeit. Der Raum muss entwe­der über natürliche Öffnungen belüftet

werden oder es muss eine Abzugshaube
installiert werden, deren Rohr direkt
ins Freie führt.

z Bei intensivem oder länger andauern-

dem Gebrauch des Gerätes muss die
Belüftung z. B. durch das Öffnen eines
Fensters verbessert oder der
mechanische Abzug durch Erhöhen
der Leistungsstufe der Abzugshaube
(sofern vorhanden) verstärkt werden.

z Nach dem Auspacken des Gerätes

sicherstellen, dass dieses nicht beschä­digt und dass das Elektrokabel in
einwandfreiem Zustand ist. Andernfalls
vor dem Fortsetzen der Installationsar­beiten den Händler informieren.

z Der Hersteller lehnt jegliche Verant-

wortung für den Fall ab, dass nicht alle
Sicherheitsmaßnahmen getroffen
wurden.

Sicherheit der Benutzer

z Dieses Gerät darf nur durch von Erwachse-

nen benutzt werden. Kindern darf es nicht
erlaubt sein, sich an den Knebeln zu
schaffen zu machen oder mit dem Gerät
zu spielen.

z Kinder und Personen , die aufgrund ihrer

physischen, sensorischen oder geistigen

Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Gerät
sicher zu benutzen, sollten dieses Gerät
nicht ohne Aufsicht oder Anweisung durch
eine verantwortliche Person benutzen.

z Zugängliche Teile dieses Gerätes werden

während des Betriebs heiß und bleiben auch
nach dem Ausschalten noch eine gewisse
Zeit heiß. Kinder sollten bis zur Abkühlung

ferngehalten werden.

Während des Gerätebetriebs

z Dieses Produkt wurde zum nicht profes-

sionellen Kochen von Speisen in
normalen Haushalten entwickelt. Be-

nutzen Sie es für keinen anderen
Zweck.

z Es ist gefährlich, die Gerätespezifikatio-

nen irgendwie zu ändern.

z Halten Sie das Gerät stets sauber.

Nahrungsmittelrückstände könnten ei­nen Brand verursachen.

z Für die Reinigung des Gerätes keinen

Dampf oder Dampfreiniger verwenden.

z Nach der Benutzung des Gerätes sicher

stellen, dass alle Knebel auf “AUS”
stehen.

z Falls Sie eine Stromsteckdose in der Nähe

dieses Gerätes benutzen, achten Sie
darauf, dass die Kabel der jeweiligen
Elektrogeräte das Gerät nicht berühren

und weit genug entfernt von den
heißen Geräteflächen sind.

5

Service

z Bei Betriebsstörungen sollte unter keinen

Umständen versucht werden, das Gerät
selbst zu reparieren. Reparaturen durch

unerfahrene Personen können zu
Verletzung oder zu schwerwiegenden
Funktionsstörungen führen. Konsultieren

6

Sie zunächst diese Bedienungsanleitung.
Falls Sie die gewünschten Informationen
nicht finden, kontaktieren Sie das zu-

ständige Electrolux Service Center in
ihrer Nähe. Servicearbeiten an diesem

Gerät dürfen ausschließlich durch eine
autorisierte Kundendienststelle durchge­führt werden. Immer auf Original­Electrolux-Ersatzteilen bestehen.

Entsorgung

Verpackungsmaterial

• Die Verpackungsmaterialien sind
umweltverträglich und
wiederverwertbar. Die Kunststoffteile
sind gekennzeichnet, z. B. >PE>, >PS<
etc. Entsorgen Sie die
Verpackungsmaterialien entsprechend
ihrer Kennzeichnung bei den
kommunalen Entosorgungsstellen in
den dafür vorgesehenen
Sammelbehältern.

Altgerät

• Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das
Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrem Müllabfuhr oder dem Geschäft, in
dem Sie das Produkt gekauft haben.

Warnung: Damit von dem
ausgedienten Gerät keine Gefahr
mehr ausgehen kann, vor den
Entsorgung unbrauchbar machen.

Dazu Gerät von der Netzversorgung
trennen und das Netzanschlusskabel
von Gerät entfernen.

Bedienung des Gerätes

Entfernen Sie vor Gebrauch des
Gerätes das gesamte Verpa­ckungsmaterial einschließlich
Werbeaufklebern und eventu­eller Schutzfolien.

Schaltelemente an der
Bedienungsleiste

Die Wahlschalter können in drei
verschiendene Stellungen gedreht werden:

keine Gaszufuhr

maximale Gaszufuhr
minimale Gaszufuhr

Entzünden der Gasbrenner

Der Brenner wird eingeschaltet,
bevor man Töpfe oder Pfannen
aufsetzt.

Drücken Sie den Drehknopf für die
entsprechende Kochstelle nach unten
und drehen ihn gegen den Uhrzeigersinn
zum Symbol "maximale Zufuhr". Halten
Sie nach Entzünden der Flamme den
Drehknopf noch für etwa 5 Sekunden
gedrückt; diese Zeit ist nötig, um das
“Thermoelement” (Abb. 1 - D) zu
erwärmen und das Sicherheitsventil
auszuschalten, das andernfalls die
Gaszufuhr unterbrechen würde. Kon­trollieren Sie sodann,ob die Flamme
gleichmäßig ist, und drehen den
Drehknopf auf die gewünschte Stärke.
Sollte sich der Brenner trotz
mehrmaligen Versuchen nicht
entzünden lassen, so vergewissern Sie

7

Abb. 1

Dreikreisbrenner

A

B

D

C

A - Brennerkappe
B - Flammenverteilerring
C - Zündkerze
D - Thermoelement

8

sich daß der Flammenverteilerring (Abb.1

- B) und die Brennenkappe (Abb. 1 - A)

richtig aufliegen. Drehen Sie zur
Unterbrechung der Gaszufuhr den Dreh­schalter im Uhrzeigersinn bis zur Position
" ".

Den Steuerungsknebel nicht
länger als 15 Sekunden
gedrückt halten.

Falls die Flamme auch nach 15
Sekunden nicht angeht, den
Knebel loslassen und auf
Position " Aus " (
mindestens 1 Minute vergehen
lassen bevor man versucht den
Brenner nochmals zu zünden.

Falls die Flamme ausversehen
ausgehen sollte, den Knebel auf
Position "Aus" (
mindestens 1 Minute vergehen
lassen bevor man versucht den
Brenner nochmals zu zünden.

Bei Stromausfall kann der Bren­ner auch manuell angezündet
werden. Bringen Sie dazu eine
Flamme an die Gaskochstelle, drü­cken Sie den Drehknopf für die
entsprechende Kochstelle nach
unten und drehen ihn gegen den
Uhrzeigersinn zum Symbol “ma­ximaler Gasaustritt”.

) drehen,

) drehen und

• Drehen Sie die Flamme immer zurück
oder löschen Sie sie, bevor Sie die
Gefäße von den Kochstellen
nehmen.

Damit die Flamme optimal ausgenutzt
wird, sollten Töpfe verwendet werden,
deren Durchmesser zu dem der Brenner
paßt. Die Flamme soll nicht über den
Rand des Töpfes hinausgehen.

Zudem sollte, sobald eine Flüssigkeit zu
kochen beginnt, die Flamme soweit re­duziert werden, daß sie den Kochvor­gang gerade noch aufrechterhält.

Benutzen Sie nur Gefäße mit
ebenem Boden.

Wenn Sie Fett oder Öl verwen­den, dürfen Sie es wahrend des
Kochvorgangs nicht aus den
Augen lassen, da es sich bei
Erhitzen entzünden kann.

Korrekter Gebrauch der Kochmulde

Für einen geringeren Gasverbrauch und
verbesserten Wirkungsgrad nur Kochge­schirr mit flachem Boden und einem für
die Kochstelle geeigneten Durchmesser
verwenden, vgl. untenstehende Tabelle.
Zudem sollte, sobald eine Flüssigkeit zu
kochen beginnt, die Flamme soweit redu­ziert werden, dass sie den Kochvorgang
gerade noch aufrecht erhält.

Edelstahl wird bei starker Erhit­zung mit der Zeit bräunlich. Von
Langzeitgaren mit Topfsteinen,
Römertöpfen oder Gusseisen­platten wird daher abgeraten.
Von der Verwendung von Alumi­niumfolie während des Betriebs
zum Schutz der Kochmulde ist
ebenfalls abzusehen.

Stellen Sie sicher, dass die Koch­gefäße nicht über den Rand der
Kochmulde heraus stehen und
mittig auf den Kochstellen ste­hen, um einen geringeren Gas­verbrauch zu erzielen.

9

Stellen Sie keine instabilen
oder verformten Gefäße auf die
Kochstellen: sie stellen eine
Unfallgefahr dar, da sie kippen
oder ihr Inhalt auslaufen
könnte.

Die Töpfe müssen in
ausreichendem Abstand von
den Bedienelementen bleiben.

Tabelle mit den Mindest- und
Höchstdurchmessern der Töpfe auf den
einzelnen Brennern.

Brenner Mindest- Höchst-

durchmesser durchmesser

Dreikreisbrenner 180 mm 260 mm
Starkbrenner 180 mm 260 mm
Normalbrenner

hinten 120 mm 220 mm
vorn 120 mm 180 mm

Hilfsbrenner 80 mm 180 mm

10

Pflege und Wartung

Ziehen Sie vor jeder Reinigungs­arbeit den Netzstecker des Gerätes
und lassen Sie dieses abkühlen.

Für die Reinigung des Gerätes
keinen Dampf oder Dampfreiniger
verwenden.

Reinigung der Kochmulde

Waschen Sie die emaillierten Teile mit
lauwarmem Wasser und Spülmittel; be­nutzen Sie keine scheuernden Produk­te, die zu Beschädigungen führen könn­ten.

Waschen Sie die Flammenverteilerringe
und Brennerköpfe häufig mit heißem
Wasser und Spülmittel und achten Sie
darauf, dass alle Verkrustungen entfernt
werden. Spülen Sie die Edelstahlteile
nach Gebrauch gut mit Wasser ab und
trocknen sie mit einem weichen Lap­pen. Benutzen Sie für hartnäckige
Flecken die üblichen, nicht scheuernden
Putzmittel oder Spezialprodukte, die

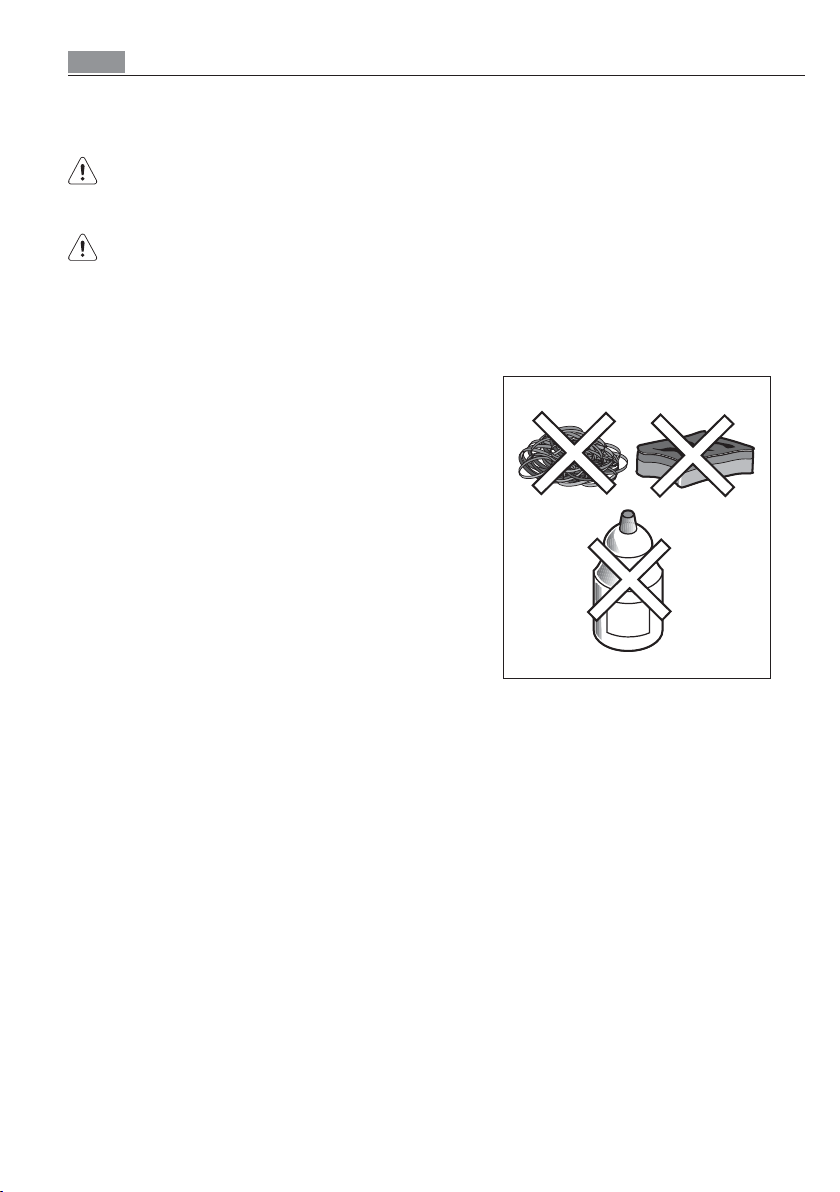

überall im Handel erhältlich sind. Für
die Reinigung keine Topfkratzer,
Stahlwolle oder Säuren verwenden.

z Auf der Kochmulde sollten keine

sauren oder alkalischen Rückstän­de verbleiben (z. B. Essig, Salz,
Zitronensaft usw...).

A

C

O

I

D

Abb. 2

Abstellroste der Kochmulde

Die Kochmulden sind mit stärkeren und
schweren Gusseisenrosten ausgestattet.

Die Roste können für die Reinigung von
der Kochmulde abgenommen werden.

Achten Sie bitte darauf, die Gusseisen­roste auf der Kochmulde nur in die
vorgesehenen Aufnahmen zu legen, um
die Kochmulde nicht zu zerkratzen oder
zu beschädigen.

Nach dem Waschen die Roste wieder
einsetzen und ihre korrekte Position über­prüfen.

Für einen korrekten Betrieb der Brenner

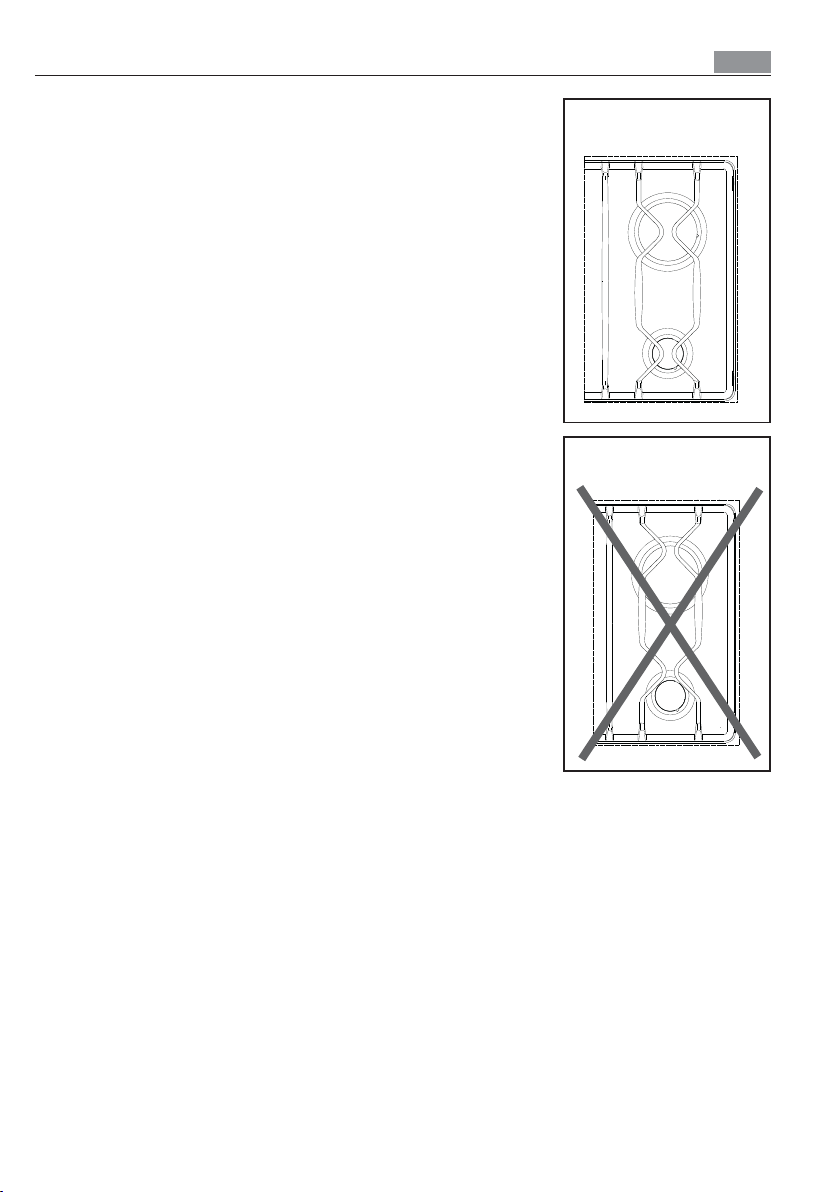

muss das Rostgitter wie in Abb. 3 gezeigt
mittig über den Kochstellen angebracht
werden.

Um Beschädigungen zu vermeiden
die Gusseisenroste nicht in der
Geschirrspülmaschine reinigen.

Elektrozünder

Bei den Herden mit automatischer Zün­dung wird diese Funktion durch eine
Keramik-“Zündkerze” und eine Metall­elektrode in ihrem Innern gewährleistet
(siehe Abb. 1 - Buchstabe C). Nehmen Sie
von Zeit zu Zeit eine gründliche Reinigung
dieser Teile vor. Kontrollieren Sie
außerdem zur Vermeidung von Zünd­schwierigkeiten, ob die Löcher des
Flammenverteilerrings (Abb. 1 - Buchstabe

B) nicht verstopft sind.

11

JA

Abb. 3

NEIN

Abb. 4

Regelmäßige Wartung

Lassen Sie regelmäßig den ordnungsge­mäßen Zustand und die Funktions­tüchtigkeit der Gaszuleitung und, falls
vorhanden, des Gasdruckreglers überprü­fen. Bei schlechtem Zustand oder Betrieb
keine Reparaturen, sondern die Ersetzung
des defekten Teils veranlassen.

12

Störung, was tun?

Führen Sie bei einer Störung folgende Kontrollen aus, bevor Sie den lokalen
Electrolux - Kundendienst rufen.

STÖRUNG

 Keine Funken beim Betätigen

der elektrischen Zündung.

 Der Gasbrenner brennt

ungleichmäßig.

ABHILFE

 Kontrollieren Sie, dass der Stecker

korrekt eingesteckt ist und der
Schalter auf ON steht

 Sicherstellen, dass der

.

Sicherheitsschalter nicht ausgelöst
ist (falls installiert).

 Die Hauptsicherungen kontrollieren.

 Kontrollieren, ob der Brennerdeckel

und der Kranz nach dem Reinigen
richtig eingesetzt sind.

 Kontrollieren, dass die Hauptdüse

nicht blockiert und der
Brennerkranz nicht durch
Speisereste verstopft sind.

 Kontrollieren, ob der Brennerdeckel

und der Kranz nach dem Reinigen
richtig eingesetzt sind.

Technische Daten

Leistung der Brenner

Dreikreisbrenner 4,0 kW
Starkbrenner 3,0 kW
Normalbrenner 2,0 kW
Hilfsbrenner 1,0 kW

Kategorie II2E3B/P
Geräteeinstellung G20 (2E) / 20 mbar

Gasanschlussstück G 1/2"
Versorgungsspannung 230 V

Geräteklasse 3

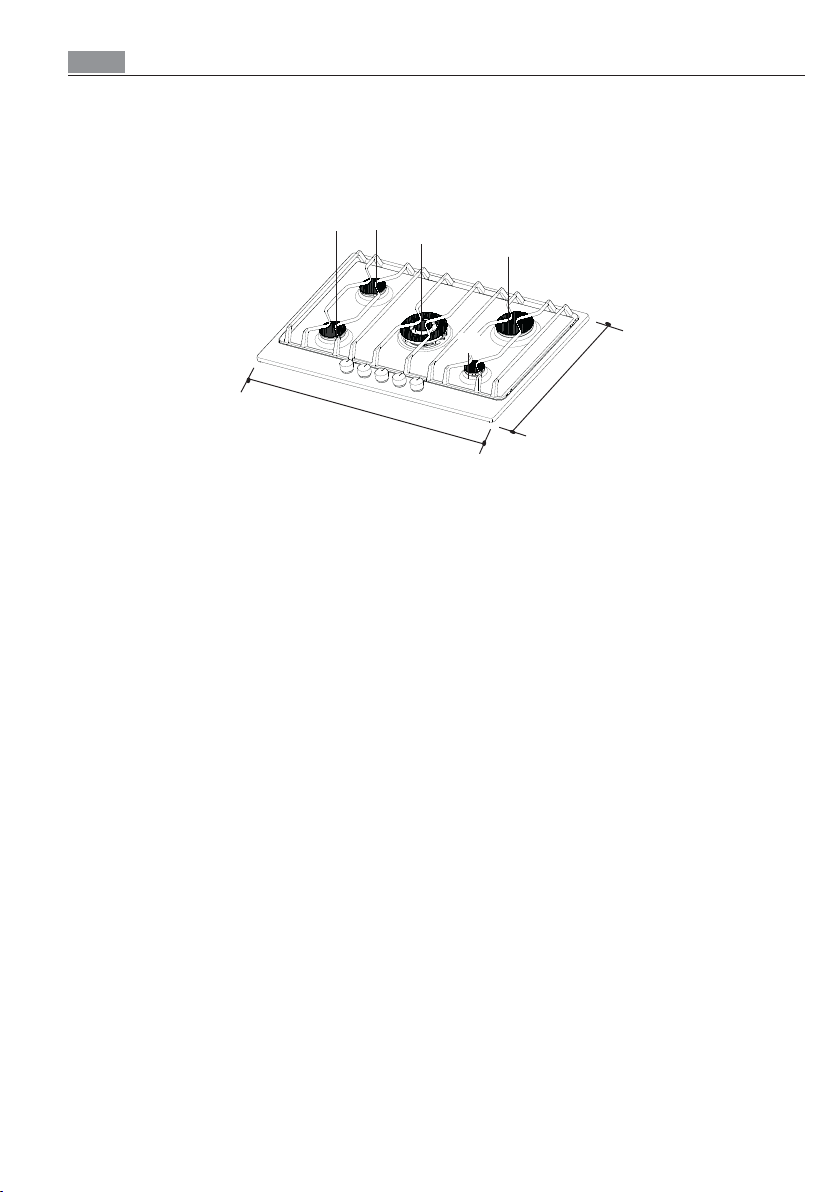

Abmessungen der Kochmulde

Breite 744 mm
Tiefe 510 mm

Abmessungen der Einbauöffnung

Breite 560 mm
Tiefe 480 mm

~ 50 Hz

13

Tabelle 1 - Wärmebelastung, Gasdurchgang, Düsenkennzeichung

Muldeneinstellung Brennstelle Hilfsbrenner Normalbrenner Starkbrenner Dreikreisbrenner

voll klein voll klein voll klein voll klein

ERDGAS Wärmebelastung kW 1,0 0,33 2,0 0,45 3,0 0,75 4,0 1, 2
G20/20 mbar Gasdurchgang l/h 95 31 190 43 286 71,4 381 114
Hs = 37,78 MJ/m3Düsenkennzeichnung 70 E 96 E 119 E 146 E
Ws = 50,72 MJ/m

FLÜSSIGGAS (*) Wärmebelastung kW 1,0 0,33 2,0 0,45 3,0 0,75 4, 0 1 ,2
G30/G31-50 mbar Gasdurchgang g/h 73 24 145 33 218 54,5 291 87
Hs = 47,47 MJ/m3Düsenkennzeichnung 43 23 60 28 073 38 92 45
Ws = 87,33 MJ/m

3

3

(*) Das Gerät ist werksseitig auf Erdgas 20 mbar eingestellt. Die für eine Umstellung auf 50 mbar
Flüssiggas erforderlichen Düsen sind nicht Bestandteil der Gerätelieferung. Sie müssen beim
zuständigen Kundendienst beschafft werden.

14

Montageanleitung

Wichtige Hinweise für den Installateur

Der Anschluss des Gerätes darf nur vom
Technischen Kundendienst oder einem
zugelassenen Gasinstallateur durchgeführt
werden.

Dabei müssen die DVGW/ÖGVW Bestim­mungen, die technischen Regeln der
Landesbauordnungen, die Richtlinien und
Bestimmungen der Gasversorgungsunter­nehmen beachtet werden:
DVGW, Arbeitsblatt G600 DVGW-TRGI,
1986 -Technische Regeln für die
Gasinstallation, TRF 1988 - Technische Re­geln für Flüssiggas.

• Vor Anschluss des Gerätes prüfen, ob die

örtlichen Anschlussbedingungen (Gasart
und Gasdruck) und die Geräteeinstellung
übereinstimmen.

• Die Einstellwerte für dieses Gerät sind

auf dem Typschild des Gerätes enthal­ten.

• Die momentane Einstellung für Gasart

und -druck ist auf einem Hinweisschild
in der Nähe des Anschlussstutzens an­gegeben.

• Der Gasanschluss muss eine Absperr-

vorrichtung haben, die zugänglich ist.

• Vor jedem Eingriff muss die Gaszufuhr

gesperrt und das Gerät spannungslos
geschaltet werden.

• Dieses Gerät wird nicht an eine Abgas-

abführung angeschlossen. Es muss nach
den geltenden Installationsbedingungen
aufgestellt und angeschlossen werden.
Besonders zu beachten sind geeignete
Belüftungsmaßnahmen.

Gasanschluss

Das Gas-Kochfeld ist hinten rechts mit ei­nem Gasanschluss 1/2" ausgestattet (Abb.

5). Empfehlenswert ist eine Sicherheits­gassteckdose. Diese sollte rechts, außerhalb
des Strahlungsbereiches angebracht
werden. Der Anschluss kann fest oder un­ter Verwendung eines vom DVGW zuge­lassenen Gas-Sicherheitsschlauches mit
Steckdose nach DIN 3383, Blatt 1 erfol­gen. Bei Verwendung einer Sicherheitsgas­schlauchleitung darauf achten, dass sie
nicht durch heiße Zonen geleitet wird. Die
Schlauchleitung muss frei verlegt sein und
darf nicht mit einem beweglichen Teil des
Einbauelementes (z.B. Schublade) in Berüh­rung kommen.

Wichtig - Nach der Installation die Dichte

der Verbindungen stets mit Hilfe einer Sei­fenlösung überprüfen. Niemals eine Flam-

me dazu benutzen.

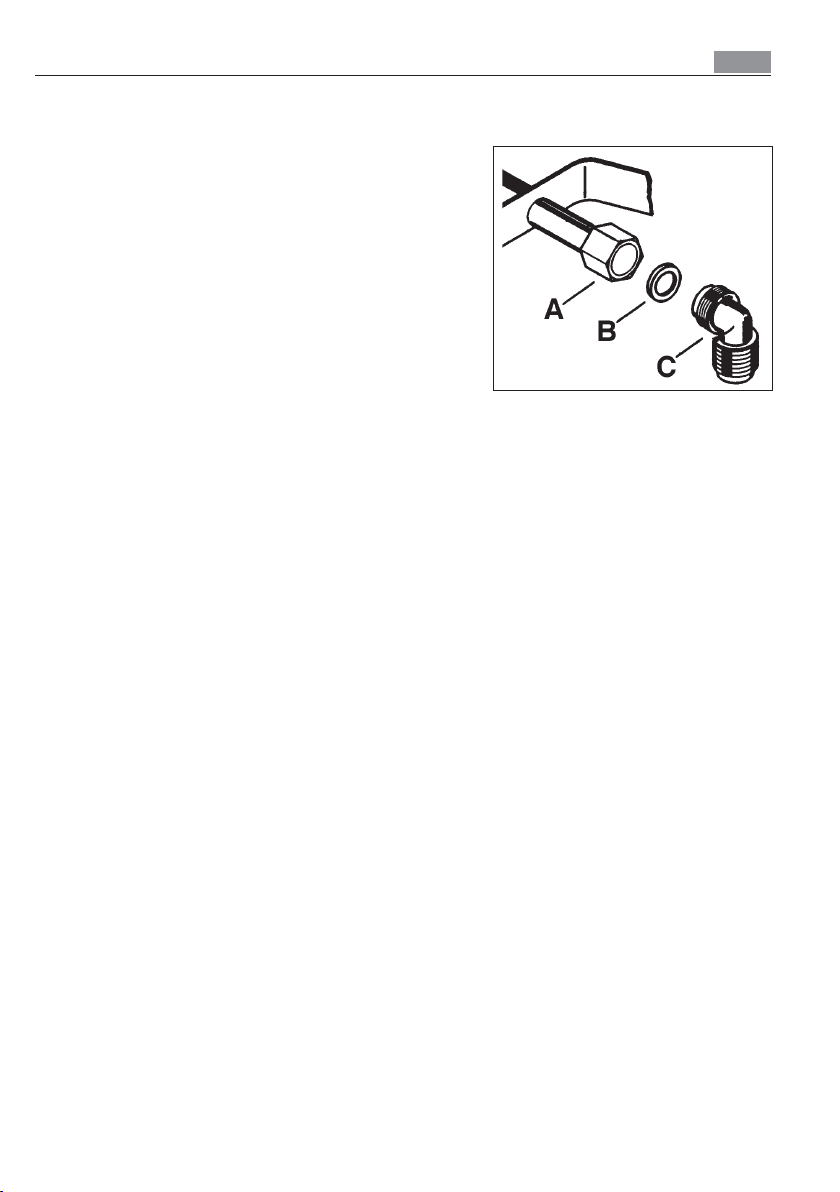

A - Überwurfmutter
B - Dichtung
C - Anschlusswinkel

15

Abb. 5

Inbetriebnahme

Jeden Kochstellenbrenner zünden und Brenn­stabilität der Groß- und Kleinstellung prüfen.

Einweisung Benutzer

Nach dem Überprüfen den Benutzer
anweisen, die Funktionen und die Bedie­nung erklären sowie die Gebrauchs­anleitung übergeben.

Besonders darauf hinweisen, dass bauliche
Änderungen, welche die Verbrennungsluft­versorgung beeinträchtigen, eine erneute
Funktionskontrolle bedürfen.

Den Benutzer darauf hinweisen, dass
jegliche Änderungen an der Gasinstallation
und an dem Gas-Kochfeld nur durch einen
Fachmann durchgeführt werden dürfen !

16

Elektrischer Anschluß

Das Gerat ist fur den Betrieb mit einer
Spannung von 230 V Einphasenstrom
vorgesehen.

Der Anschluß muß entsprechend der
geltenden Normen und Vorschriften
durchgefuhrt werden.

Vor Anschluß des Gerätes:

1) Sicherstellen, daß die Hauptsicherung
sowie die Hausinstallation ausrei­chend ausgelegt sind;

2)Sicherstellen, daß die Stromversor­gung gemäß den geltenden Regeln
ordentlich geerdet ist;

3) Sicherstellen, daß die Steckdose oder
der für den Elektro-Anschluß benutz­te zweipolige Umschalter nach dem
Einbau in den Schrank leicht zugän­gig sind.

Das Gerät wird steckerfertig geliefert.
Die vorhandene Netzanschlussleitung
mit Stecker ist an eine Schutzkontakt­steckdose (230 V~, 50 Hz) anzuschlie­ßen.

Die Schutzkontaktsteckdose muss vor­schriftsmäßig installiert sein und abge­sichert sein.

Wenn das Gerät direkt ans Netz ange­schlossen wird, ist es erforderlich, einen
zweipoligen Umschalter zwischen dem
Gerät und der Stromzufuhr zu instal­lieren, und zwar mit einer Kontakt­öffnungsweite von 3 mm und so
ausgelegt, daß er der erforderlichen
Belastung gemäß den geltenden Regeln
entspricht.

Das Anschlußkabel muß so verlegt sein,
daß in keinem Teil eine Temperatur von
90°C übersteigt.

Das braune Phasenkabel (das von der
Klemme “L” der Klemmleiste kommt)
muß immer mit der Phase des Strom­netzes verbunden werden.

Auswechseln des Anschlußkabels

Die Kochmulde ist mit einer dreipoligen
Klemmleiste ausgestattet, deren Kabel
für einen Betrieb mit 230 V Einphasen­strom vorgesehen sind.

Das Erdungskabel wird mit der mit dem
Symbol
verbunden. Nachdem das Kabel mit der

Klemmleiste verbunden wurde, wird es
mit der Kabelbefestigung fixiert.

Sollte es notwendig sein, das Kabel aus­zutauschen, so dürfen ausschlieBlich
Kabel des Typs H05V2V2-F T90 verwen­det werden, deren Querschnitt der Be­lastung und der Betriebstemperatur
standhalten. Weiters muß das gelbgrü­ne Erdungskabel ca. 2 cm länger sein
als die Phasenkabel (Abb. 6).

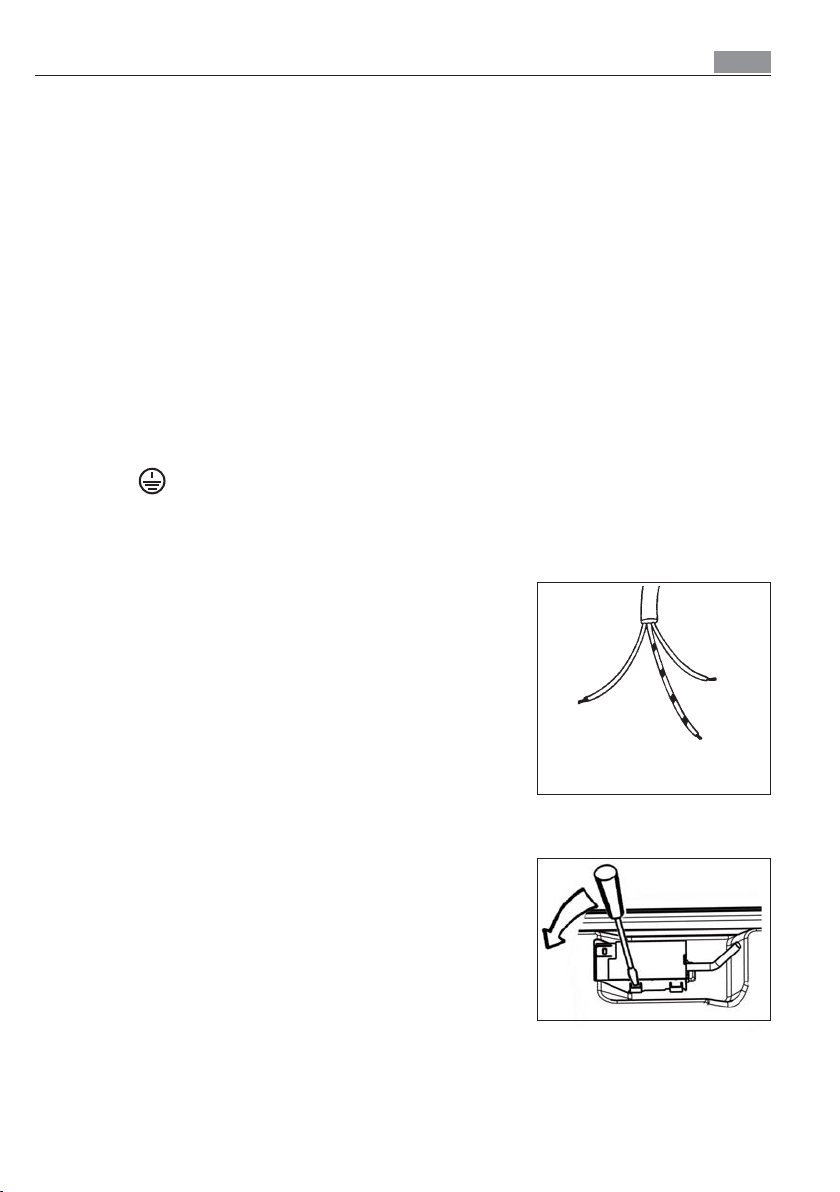

Um Zugang zu den Klemmen zu bekom­men, öffnen Sie die Abdeckung der
Klemmleiste wiefolgt:

1) Führen Sie die Spitze eines
Schraubenziehers unter die
Vorsprünge an der sichtbaren Seite
des Klemmkastens ein (Abb. 7);

2) Drücken Sie leicht und führen Sie
eine Hebelbewegung nach oben aus.

Dann Anschluß der Netzanschlußleitung
mit Spezialwerkzeug vornehmen.

gekennzeichneten Klemme

17

Nulleiter

Erdungskabel
(gelb/grün)

Abb. 6

Abb. 7

18

Umstellung auf eine andere Gasart

Auswechseln der brennerdüsen

• Zuerst die Roste entfernen.

• Danach die Abschlußkappen und die

Flammenverteiler von den Brennen
abnehmen.

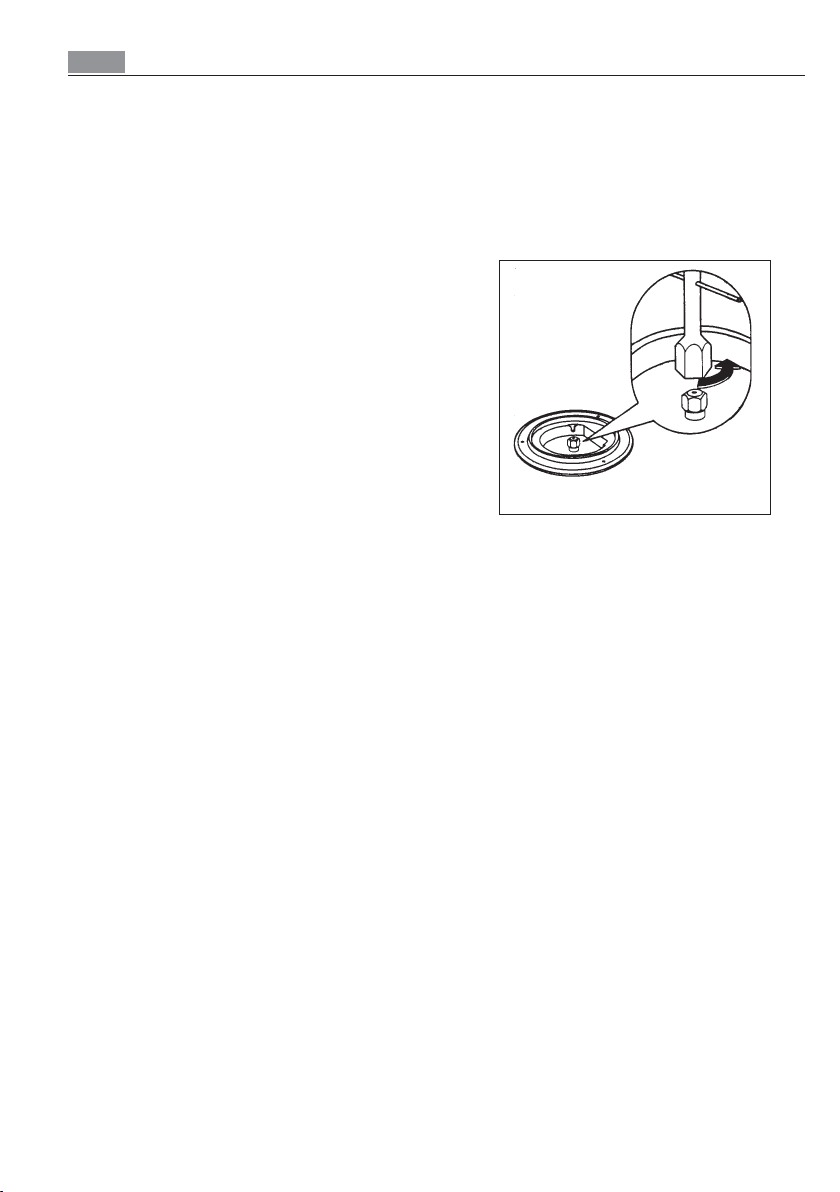

• Schrauben Sie mit einer 7-er

Steckschlüssel die Düsen (Abb. 8)
auf, nehmen sie ab und ersetzen sie
durch solche, die für den
entsprechenden Gastyp vorgesehen
sind (siehe Tabelle 1).

• Bringen Sie die Teile wieder an,

indem Sie die beschriebenen
Vorgänge in umgekehrter
Reihenfolge ausführen.

• Ersetzen Sie sodann die Eichplakette

(in der Nähe des Anschlusses für die
Gasversorgung) durch die mit dem
neuen Gastyp. Diese finden Sie im
Beutel mit den gelieferten Düsen.

Sollte der Gasdruck nicht mit dem
vorgesehenen Druck übereinstimmen
(oder schwanken), so müssen Sie am
Zufuhrrohrstutzen einen passenden
Druckregler vorschalten.

Abb. 8

Einstellung des Minimums

Gehen Sie zur Einstellung des Minimums
wie folgt vor:

• Zünden Sie den Brenner an, wie be-

schrieben.

• Bringen Sie den Gashahn in die Po-

sition kleinste Flamme.

• Ziehen Sie die Drehknöpfe heraus.

• Betätigen Sie die Bypassnadel (sie-

he Abb. 9).

- Bei Umstellung

siggas die Bypassnadel der Gashäh-

ne ganz anschrauben.

- Bei Umstellung von Flüssiggas auf

Erdgas die Bypassnadel um etwa

eine Vierteldrehung aufschrauben,
bis man eine gleichmäßige kleine
Flamme erhält.

• Überprüfen Sie schließlich, ob die

Flamme erlischt, wenn Sie den Hahn
schnell von der höchsten auf die
niedrigste Stufe drehen.

Die oben beschriebenen Anpassungs­schritte lassen sich leicht durchführen,
unabhängig davon, an welcher Stelle
und auf welche Weise die Kochfläche
auf der Küchenzeile befestigt ist.

von Erdgas auf Flüs-

19

Abb. 9

Bypass-

nadel

20

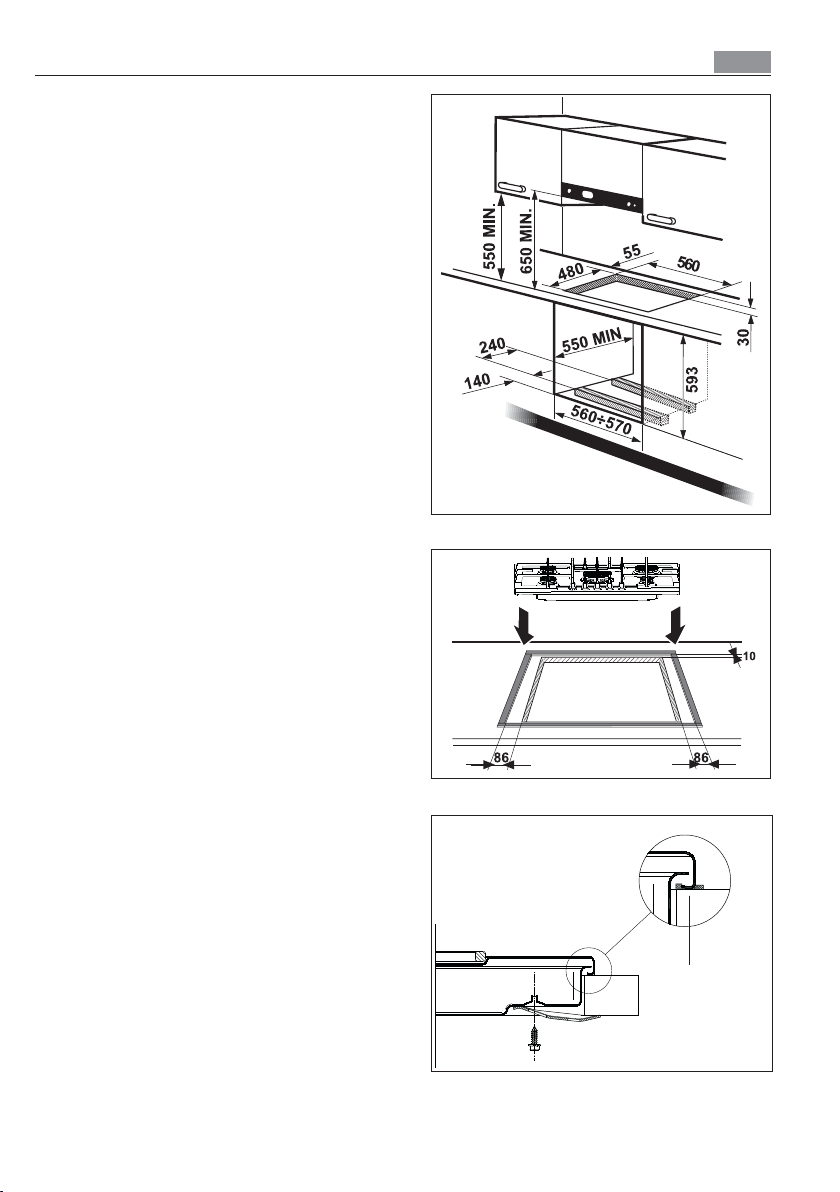

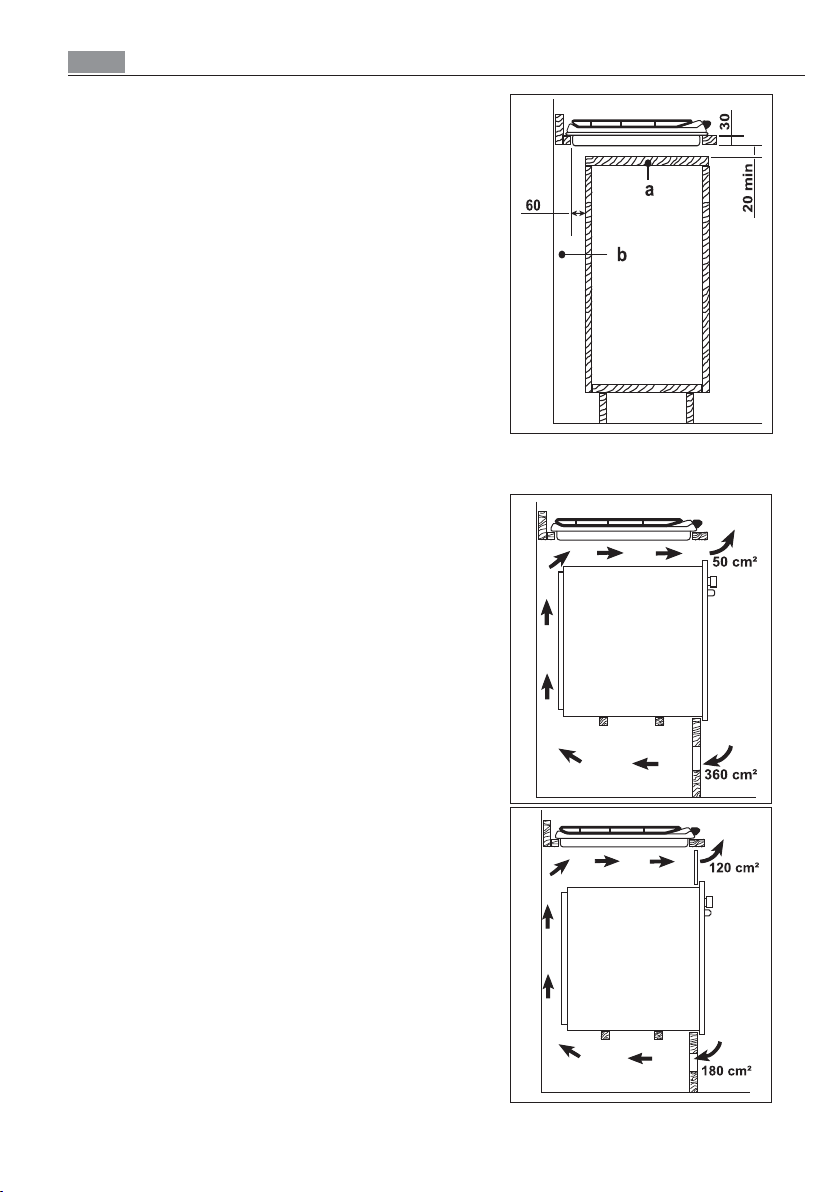

Einbau in Küchenanbaumöbeln

Maßangaben in mm

N

N

744

H = Hilfsbrenner
N = Normalbrenner

S = Starkbrenner

D = Dreikreisbrenner

D

H

S

510

Abb. 10

Diese Kochmulde kann in Küchenein­baumöbel eingesetzt werden, die eine
Tiefe zwischen 550 und 600 mm. sowie
die geforderten Eigenschaften aufwei­sen.

Die Maße der Kochmulde sind in Abb.
10 angegeben.

Einbau und Befestigung

Die Kochmulde kann in ein Möbel
eingesetzt werden, das eine
Einbauöffnung mit den in Abb. 11
angegebenen Abmessungen aufweist.
Die Einbauöffnung muss mindestens
55 mm von der Rückwand entfernt
sein. Eine eventuell vorhandene
Seitenwand rechts oder links, die über
die Höhe der Kochmulde hinausgeht,
muss mindestens 150 mm von der
Öffnung im Top entfernt sein.

Die Befestigung der Kochmulde

))

)

))

auf dem Unterbau muss wie
folgt durchgeführt werden:

1. bringen Sie die spezielle
mitgelieferte Dichtung auf dem
Rand der Vorderseite der
Einbauöffnung, 86 mm von den
Seitenrändern bzw. 10 mm vom
hinteren Rand an, wobei darauf zu
achten ist, dass die Enden genau
aufeinander passen und sich nicht
überlappen (siehe Abb. 12).

2. danach die Kochmulde korrekt
ausgerichtet in die Öffnung im
Möbel einsetzen.

3. zuletzt die Kochmulde anhand der
mitgelieferten Befestigungswinkel
am Möbel befestigen (siehe Abb.

13).
Die Schrauben durchdringen beim

Anziehen die Dichtmasse, deren
Überschuss daher mühelos entfernt
werden kann.

Der Rand der Kochmulde bildet eine
doppelte Labyrinthdichtung, die eine
absolute Garantie gegen
Flüssigkeitseinritt darstellt.

21

Abb. 11

Abb. 12

Dichtung

Abb. 13

22

Einbaumöglichkeit

Auf Unterbau mit Tür

Bei der Konstruktion des Unterbau­möbels müssen geeignete Vorkehrungen
getroffen werden, damit mögliche
Berührungen mit der Struktur der hei­ßen Kochmulde während des Betriebs
vermieden werden. Die empfohlene Lö­sung zur Vermeidung dieses Problems
ist in der Abbildung 14 dargestellt.

Die Platte unterhalb der Kochmulde
muss leicht zu entfernen sein, damit die
Befestigung und das Lösen der Koch­mulde durch den Kundendienst gewähr­leistet ist.

Auf Unterbau mit Backofen

Der Unterbau muss die in Abb. 11 an­gegebenen Abmessungen aufweisen
und über Halterungen für eine wirksa­me Belüftung verfügen.

Zur Vermeidung übermäßig hoher Tem­peraturen sollte die Installation gemäß
den Abb. 15 und 16 ausgeführt werden.

Die elektrischen Anschlüsse der Koch­mulde und des Ofens müssen sowohl aus
technischen Gründen als auch zur
Erleichterung der frontalen Entnahme
des Ofens getrennt ausgeführt werden.

Hängeschränke oder Dunstabzugshau­ben müssen sich mindestens 650 mm
über der Kochmulde befinden (Abb. 11).

Abb. 14

a) Abnehmbare Platte des Möbels
b) Raum für eventuelle Anschlüsse

Abb. 15

Abb. 16

Kundendienst und Ersatzteile

Dieses Gerät wurde vor Verlassen des
Werks einer Endabnahme und Einstell­arbeiten durch Fachpersonal unterzo­gen, um den einwandfreien Betrieb zu
gewährleisten. Alle in der Folge notwen­digen Reparaturen oder Einstellarbeiten
sind mit höchster Sorgfalt auszuführen.

Sie sollten sich aus diesem Grund stets
an die Verkaufsstelle oder das Electrolux
Service Center in ihrer Nähe wenden
und die Art der Störung, das
Gerätemodell (
(angeben No.) sowie die Seriennummer
(Ser. No.).Diese Daten könnten Sie dem
Schild entnehmen, das in der mit­gelieferten Schutzhülle der Gasdüsen
enthalten ist.

Die vom Gerätehersteller zertifizierten
und mit der Marke gekennzeichneten
Originalersatzteile sind in unseren
Kundendienststellen
und im autorisierten
Ersatzteilehandel er­hältlich.

Mod.), die Gerätenummer

23

24

Garantie/Kundendienst

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes
von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften
über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht
eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche
Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber
dem Verbraucher

Übergabe zu den folgenden Bedingungen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum

Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produkt­beschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel
liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes
erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten
ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät
bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen
Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbe­achtung der Einbauvor-schriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer

in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei
Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch
in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2)
Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung

des Mangels un-entgeltlich beseitigen; die zu diesem Zweck erforderlichen Auf­wendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden
von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden
durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den
Endabnehmer kostengünstigen Rufnummer 0180 322 66 22* die nächstgelegene

Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der
Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit
möglich, am Aufstellungsort, sonst in unserer Kundendienst-werkstatt durchge­führt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der

Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt

der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original­Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich
oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt
wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH
Muggenhofer Straße 135
D-90429 Nürnberg
*EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)

Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab

25

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführ­ten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Geräte­garantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser
Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie
unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft ha­ben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Ver­käufer des Gerätes ausgestellt wurde.

• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für
Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle
Gerätereihe in Ihrem neuen Aufenthaltsland gelten.

• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des
Geräts und kann nicht auf einen anderen Benutzer übertragen werden.

• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen
Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt,
d. h. nicht für gewerbliche Zwecke genutzt.

• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen in­stalliert, die in Ihrem neuen Aufenthaltsland gelten.

Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen
auf die Rechte, die Ihnen gesetzlich zustehen.

26

27

www.aeg-electrolux.de

35906-6101 08/08 R.A
