Sikkerhetsinformasjon
Ventilatoren må bare brukes i privathusholdninger og til normal
husholdningsbruk. Den oppfyller internasjonale sikkerhetsforskrifter og
kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne absolutt
all fare for ulykker.
Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer
og begynner å bruke ventilatoren. Vær spesielt oppmerksom på tekster
med en varseltrekant, for å unngå skader på personer eller eiendom.
Husk å ta vare på instruksjonsboken, som må følge med dersom
ventilatoren selges eller overlates til en annen person.
Ved installasjon og service
Elektriske installasjoner/tilkoblinger skal utføres av autorisert
personell. Montering skal gjøres av kyndig person. Arbeid utført av
person uten tilstrekkelig kunnskap, kan forringe produktet eller føre til
skade på person og/eller eiendom.
Minste tillatte avstand fra ventilatorens underside til elektrisk komfyr
eller ovn er 60 cm, og til gasskomfyr eller topp 65 cm.
Dersom installasjonsveiledningen for et gassapparat oppgir en større
avstand, må denne følges.
Påse at tilførselskabelen ikke kommer i klem ved installasjonen.
Ventilatoren er elektrisk frakoblet kun når pluggen eller sikringene er
tatt ut.
Vær oppmerksom på at utblåsningsluften ikke må lede inn i en kanal
som brukes for røykgasser fra ovn eller fyranlegg som benytter annen
energiform enn elektrisitet, som f.eks. parafin eller ved.
15
Page 3
Ved bruk
La aldri frityrkoking, smelting av fett, parafin eller annet lettantennelig
materiale stå uten tilsyn. Ved en eventuell brann: Slå umiddelbart av
kjøkkenventilatoren og komfyren. OBS! Kvel ilden med et lokk.
Bruk aldri vann.
Flambering bør ikke skje under ventilatoren. Dette kan forårsake
brann. Tenk også på at stekefett kan ta fyr dersom det blir overopphetet. La ALDRI en stekepanne stå på uten tilsyn.
Ventilatorens fettfilter skal rengjøres regelmessig for å unngå at det
kan dryppe fett ned på kokesonen og forårsake brann. Se videre
under overskriften Vedlikehold og rengjøring i instruksjonsboken.
Ved skroting
Hindre at det skjer ulykker med den kasserte ventilatoren. Ta ut
støpselet og kapp deretter kabelen der den kommer ut fra
ventilatoren. Kontakt eventuelt din kommune om hvor du kan kaste
ventilatoren.
16
Page 4
Beskrivelse av ventilatoren
Funksjoner
To system er mulige:
For utblåsing via kanalsett (ekstrautstyr) og kanal.
Resirkulasjon av luften gjennom kullfilter (ekstrautstyr).
Koplingsslangen må ikke koples til en kanal som benyttes for
røykgasser fra ovn, fyranlegg og lignende.
Tilbehør
Dette følger med ventilatoren:
1 ventilatorhette komplett med betjeningspanel, belysning og
viftemotor.
1 plastpose som inneholder: skruer og dokumentasjon.
Følgende bestilles gjennom forhandleren:
Kullfilter, Type 303.
Kullfilter skal brukes når viften byttes for resirkulering.

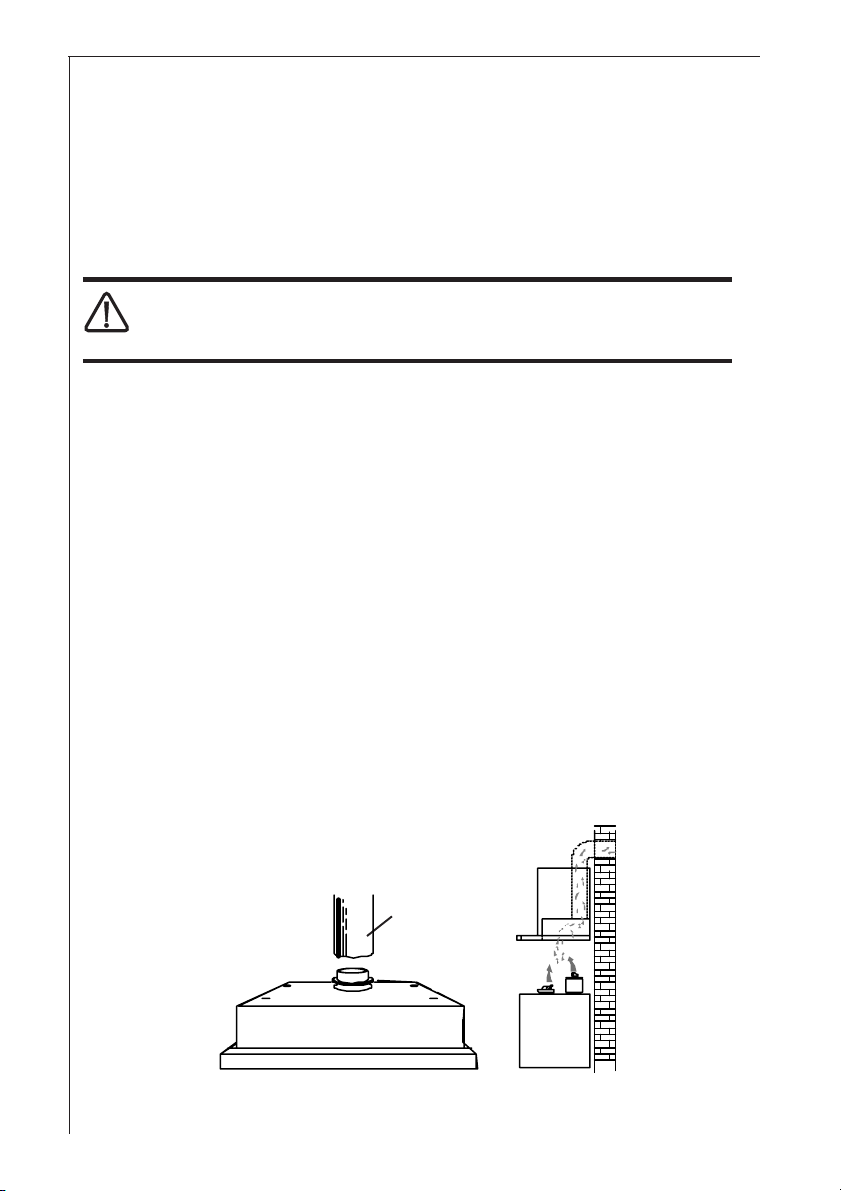

For utblåsing gjennom kanal
Luften føres ut i friluft ved hjelp av et rør som festes til
koblingsflensen A. Fig. 1.
For å oppnå best mulige ytelser, må hullet ha en diameter som
svarer til avløpsåpningen.
A
Fig. 1
17
Page 5
Resirkulering
Luften filtreres ved hjelp av et aktivt kullfilter og føres ut i kjøkkenet
igjen gjennom den øvre risten på avløpsrøret.
Det er nødvendig med et originalt kullfilter for resirkulering.
Fig. 2
18
Page 6
Bruk av ventilatoren
Best resultat oppnås ved å benytte lav hastighet under normale
forhold, og høy hastighet ved mye matos og damp.
Sett i gang ventilatoren noen få minutter før du starter matlagingen,
slik at det oppstår undertrykk i kjøkkenet. Etter at matlagingen er
avsluttet, bør ventilatoren fortsatt gå i 15 minutter eller til all matos er
borte.
Bryterne er plassert øverst på høyre side av ventilatorfronten:
Lysknappen tenner og slukker ventilatorens lampe.
Knappen for motorhastigheten starter og slår av motoren, og du
kan velge en av de hastighetene.
Fig. 3
Motorbryter
Lysbryter
19
Page 7
Vedlikehold og rengjøring
Steng alltid av strømmen til ventilatoren ved å trekke ut kontakten
eller ta ut sikringen før rengjøring.
Rengjør filteret ofte. Fettbelegget i filteret og kanalen utgjør brannfare
dersom man f.eks. skulle glemme å slå av en kokeplate (eller ved
annen overoppheting).
Utvendig rengjøring
Ventilatorens ytterside rengjøres med en fuktig klut og mildt
rengjøringsmiddel. Bruk ikke etsende, ripende eller brannfarlige midler
ved rengjøringen.
Rengjøring av fettfilter
Rengjøring bør skje hver eller annenhver måned avhengig av bruken. Jo
renere filteret er, desto bedre tar det opp fett.

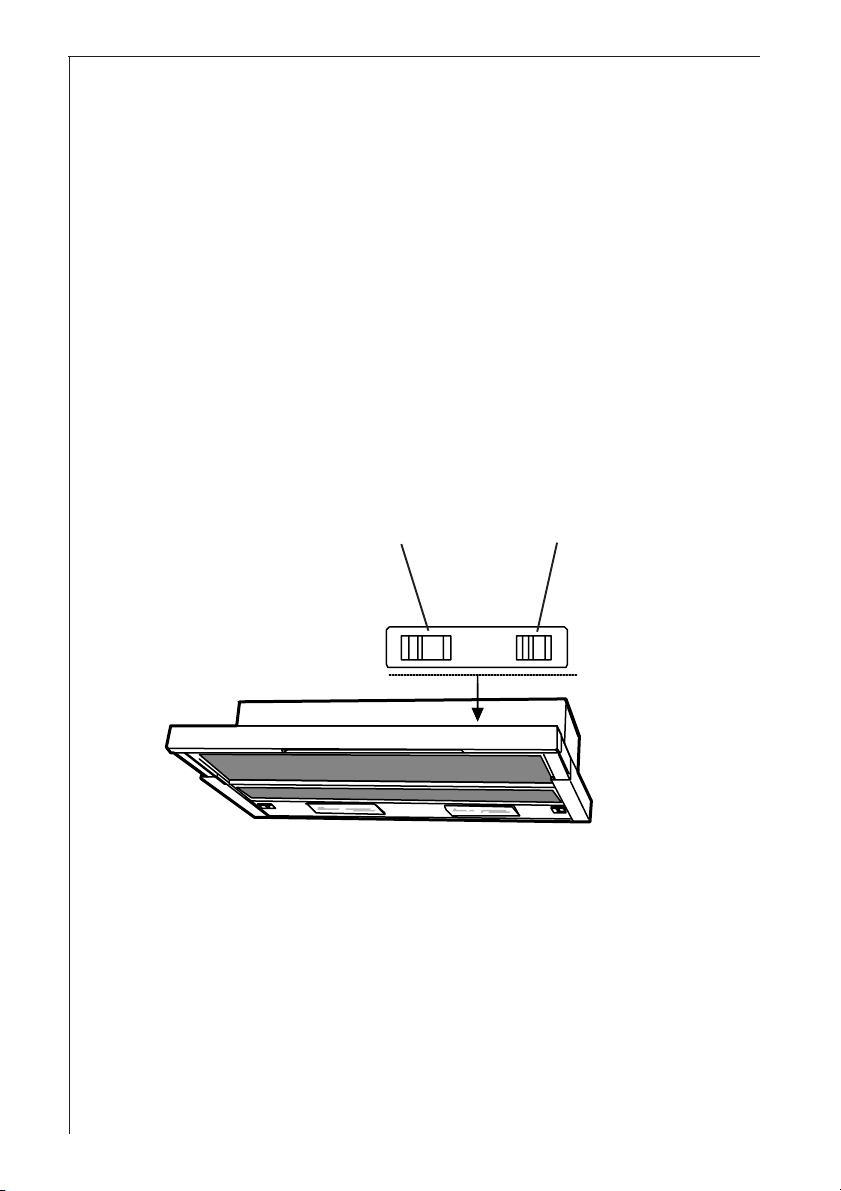

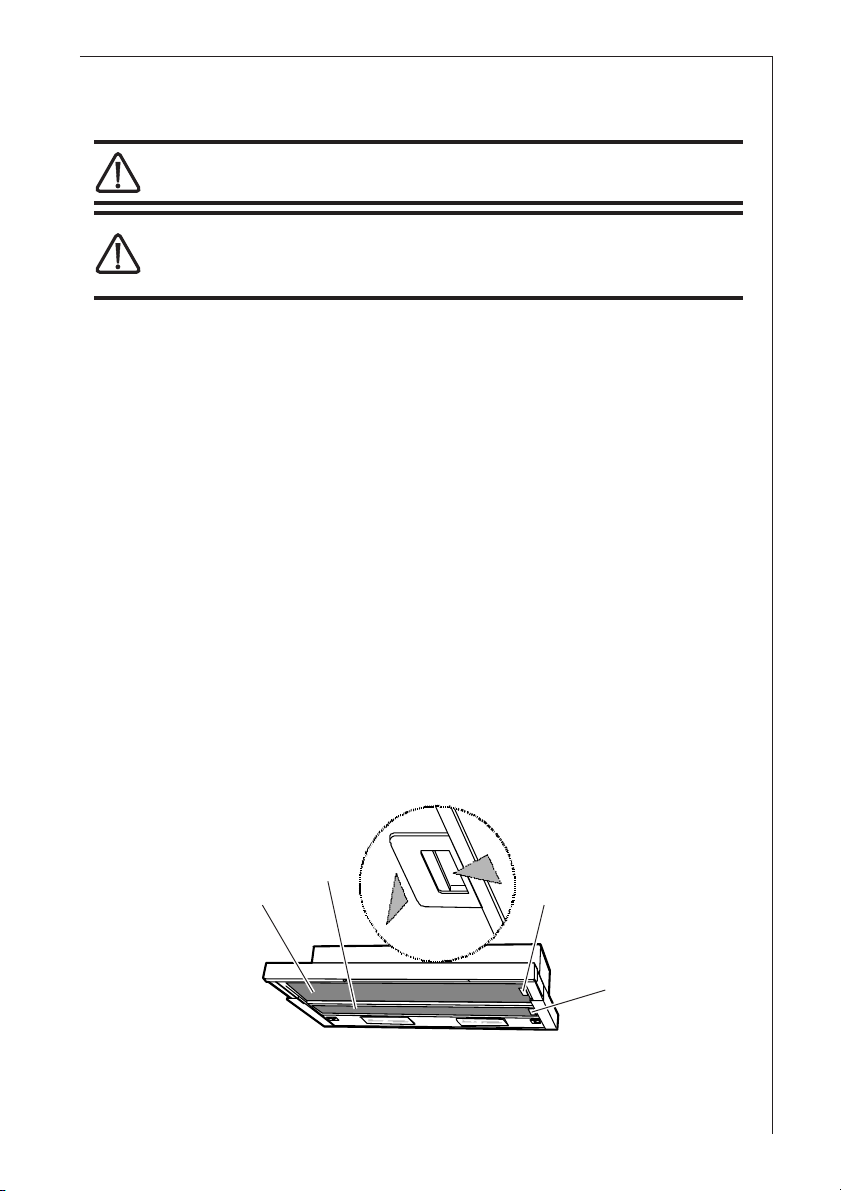

Slik tar du ut fettfilteret, Fig. 4:
Trekk skuffen helt ut og trykk på låsehåndtakene Q1/Q2 til fettfilteret
N1,N2, først i motsatt retning og deretter ned. Fig. 4.
Fettfilteret består av aluminiumstråder som fanger opp fettpartiklene.
Filteret rengjøres i varmt vann med fettløsende oppvaskmiddel, eller i
oppvaskmaskinen. La filteret tørke før du setter det på plass igjen.
OBS! Vasking i oppvaskmaskinen kan gi fargeendringer på filteret.
20
Fig. 4
N1
N2
Q1
Q2
Page 8
Kullfilter
Kullfilteret brukes kun når ventilatoren er koplet til et system for
resirkulering.
· For å gjøre dette trengs et originalt AEG kullfilter (tilgjengelig hos din
nærmeste servicerepresentant).
· Filteret kan ikke rengjøres eller anvendes på nytt.
Det er en generell regel at kullfilteret bør skiftes ut hver fjerde måned.

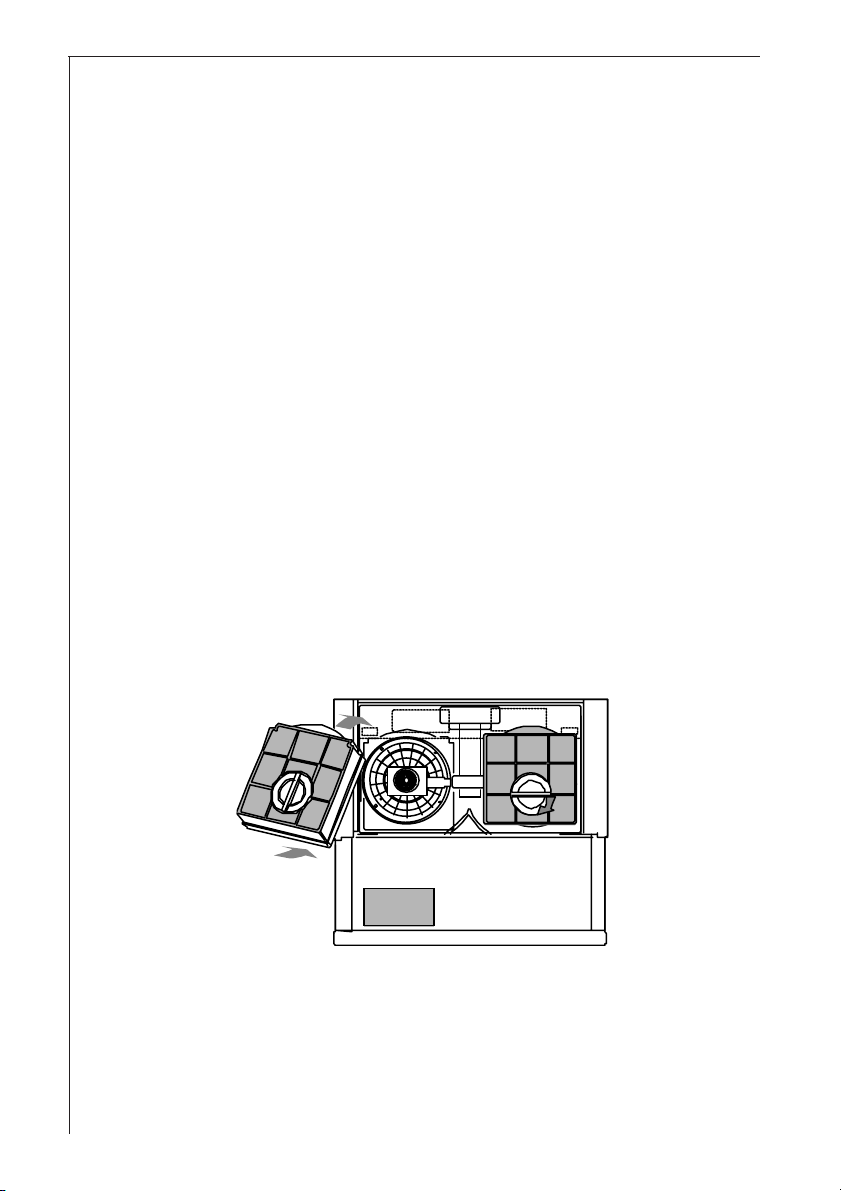

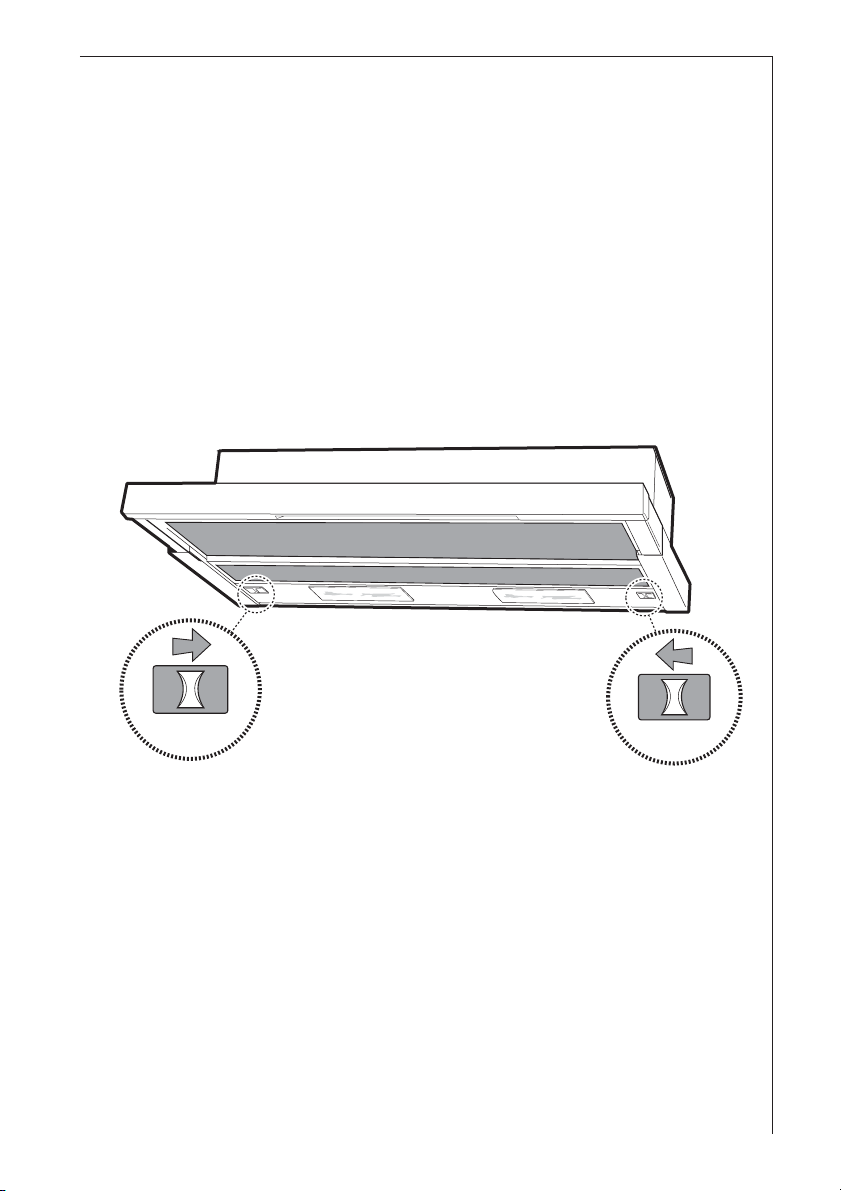

Tilpasning Fig. 5
Trekk ut skuffen.
Fjern fettfiltrene og åpne lampedekselet.
Monter kullfilteret slik at det dekker ristene som beskytter motoren
og viften på ventilatoren.
Drei håndtaket på kullfilteret med urviseren.
Gjenta operasjonen med det andre kullfilteret.
Sett fettfiltrene på plass og lukk lampedekselet.
For demonteringen må du gå frem på den samme måten men i
motsatt rekkefølge.
Når du skal bestille nye filter må du alltid huske å spesifisere
ventilatormodellens kode. Dette nummeret er oppført på dataskiltet
på innsiden av ventilatoren.
Kullfilteret kan bestilles hos AEG.
Fig. 5
21
Page 9
Skifte av lampe - Fig. 6
Koble apparatet fra strømnettet.
Trekk ut skuffen.
Åpne lampedekselet.
Skift ut den utbrente lampen med en ny av samme type og med
samme tekniske spesifikasjoner.
Monter lampedekselet igjen.
Hvis heller ikke den nye lampen lyser, må du forsikre deg om at den er
skrudd helt inn før du henvender deg til serviceavdelingen.
CLOSED
OPEN
OPEN
CLOSED
22
Fig. 6
Page 10
Dersom ventilatoren ikke fungerer
Kontroller disse punktene før du tilkaller
service:
Er sikringene gått? Sjekk begge to eventuelt ved å bytte dem ut.
Er støpselet skikkelig i?
Er slangen montert korrekt?
Er fettfilteret skikkelig rengjort?
Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din elektroforhandler, vår sentrale
serviceavdeling eller en av våre servicekontakter rundt om i landet. Bruk kun
reservedeler som forhandles av disse. Gjør ingen inngrep i ventilatoren som kan føre til
skade på person og/eller eiendom.
Service og reservedeler
Husk alltid å oppgi produktnummer, modellbetegnelse, serienummer og kjøpsdato ved
bestilling av service eller reservedeler. Dette finner du på dataskiltet på undersiden av
ventilatoren. Ved å ta ut fettfilteret kan du lese av informasjonen på skiltet.
Service
Ved behov for service på ditt produkt, bør du kontakte din lokale elektroforhandler for å få
opplysninger om vår lokale reparatør.
Du kan også ringe 81530222, eller besøke vår internettadresse www.electrolux.no, der
du finner frem til nærmeste reparatør.
Reservedeler
Leveringsbetingelser
Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Der det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres
dette uten omkostninger for deg. Feil eller skader som oppstår i reklamasjonstiden som er
brukerbetinget eller ligger utenfor leverandørens kontroll, omfattes ikke av loven. En
reparasjon vil da normalt belastes bruker.
All service/reparasjon innenfor produktets reklamasjonstid, skal utføres av
serviceverksteder godkjent av leverandør. Inngrep/reparasjoner skal kun utføres av
fagperson og i henhold til gjeldende forskrifter.
For ytterligere informasjon om leveringsbetingelser, be om forhandlers kjøpsinformasjon.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser.
23
Page 11
Tekniske data
Modell 740 D DF 4161
Utvendige mål (cm)
Høyde 17,5 17,5
Bredde 59,8 59,8
Dybde 29,5 - 35,5 29,5 - 35,5
Belysning 2 x 40 W 2 x 40 W
Fettfilter 2 2
Spenning 230 V 230 V
Totaleffekt 320 W 320 W
Ekstra tilbehør:
Kullfilter Type 303
24
Page 12
Installasjon
Utpakking
OBS! Kontroller at ventilatoren ikke er skadet. Eventuelle
transportskader skal umiddelbart meldes til den som har ansvaret for
transporten. Skader, feil og eventuelt savnede deler skal umiddelbart
meldes til selgeren. Fjern emballasjen slik at små barn ikke kan leke
med den.
Plassering
Avstanden mellom en koketopp og undersiden av fettfilteret skal være
minimum 60 cm. Til en topp med gassbrennere skal
minimumsavstanden være 65 cm.
Advarsel! Utblåsingsluften må ikke lede inn i en kanal som benyttes
for røykgasser fra ovn eller fyranlegg som benytter annen energiform
enn elektrisitet, som f.eks. ved eller parafin.
Elektrisk tilkobling
Stikkontakten bør plasseres inne i kanalen.
Dette må gjøres av autorisert installatør. Ventilatoren er utstyrt med
ledning og jordet plugg for tilkobling til 230 V.
25
Page 13

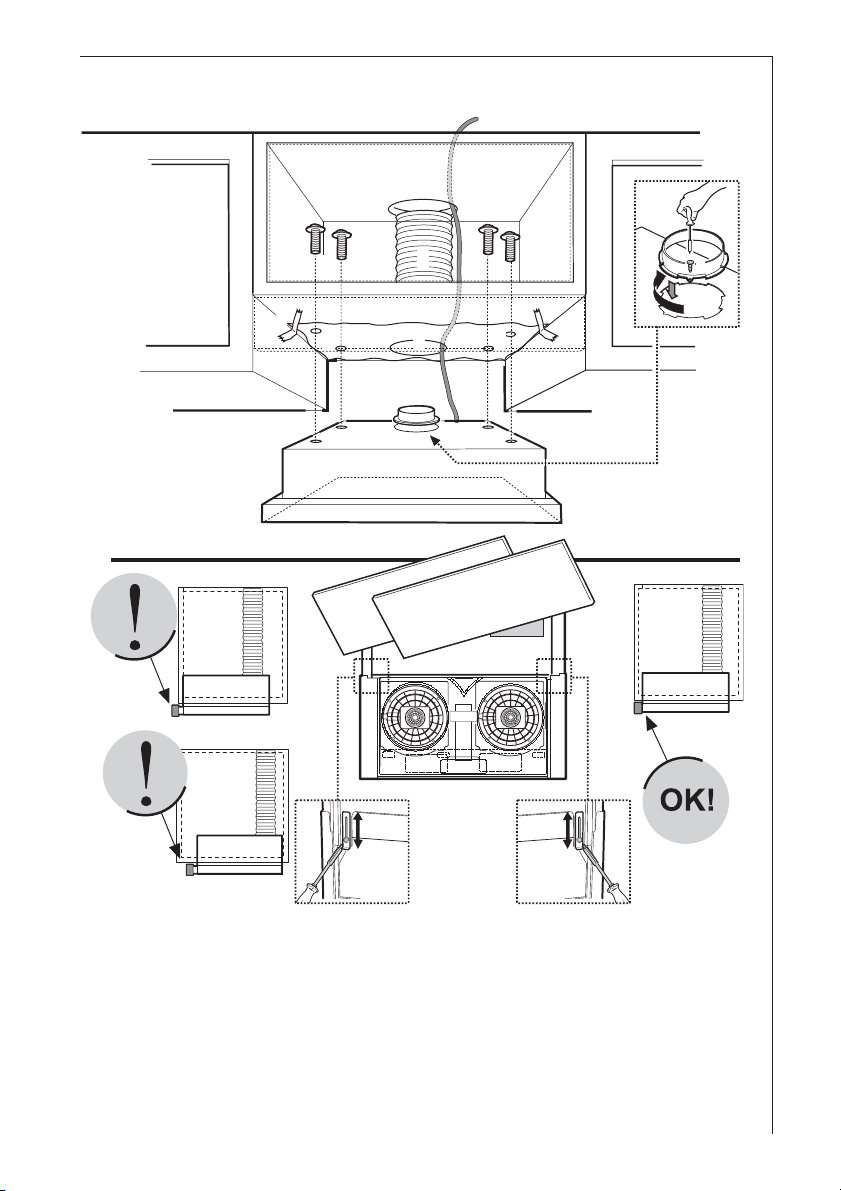

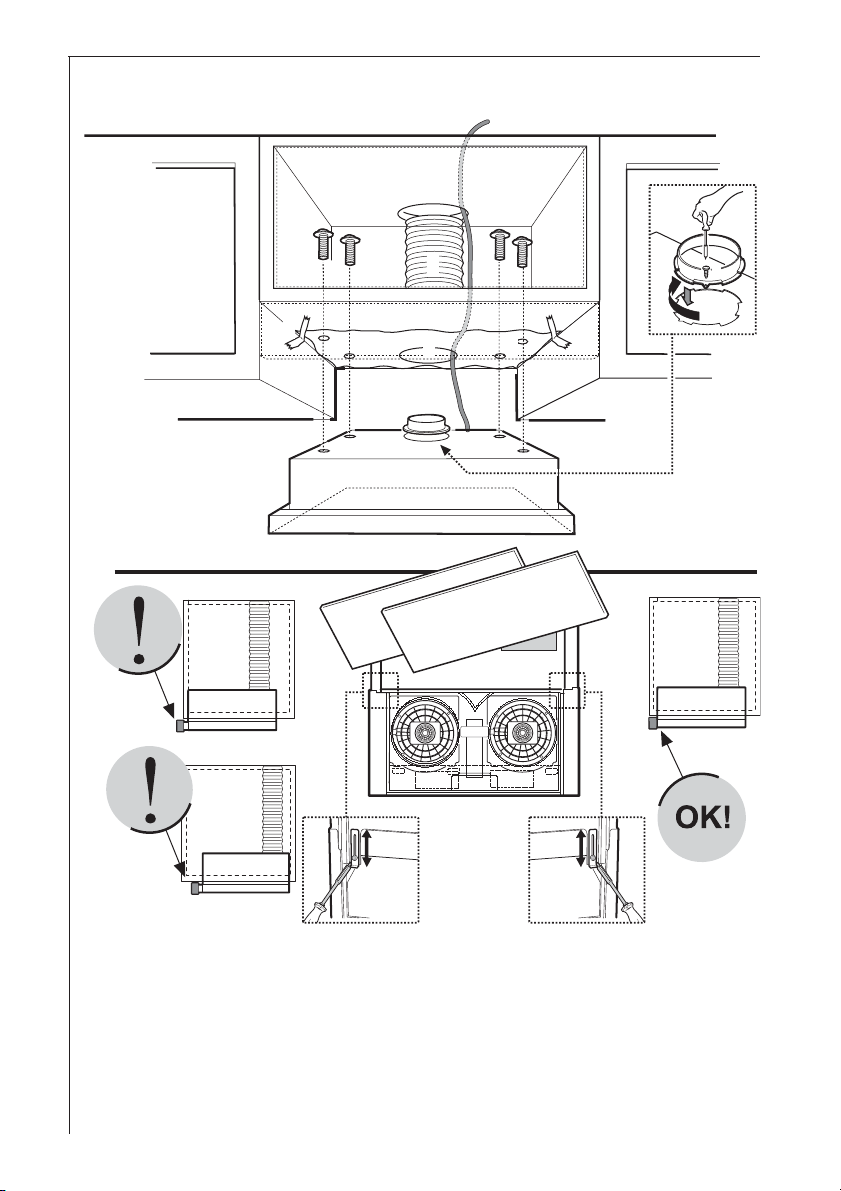

Montering - Fig. 7
Hold hullskjemaet (1) som følger med apparatet mot undersiden av
kjøkkenskapet (pilen viser hvilken side av skjemaet som svarer til
bakre kant på kjøkkenskapet).
Lag hullene for feste av ventilatoren (2) og en åpning i bunnen og
oversiden av skapet (3), der utblåsningsrøret og nettledningen kan
passere.
Utblåsningsrøret (4) skal kobles til på utsiden dersom man ønsker å
bruke ventilatoren til utblåsning av luften, mens røret kuttes i flukt med
oversiden av kjøkkenskapet dersom man vil benytte ventilatoren til
resirkulering av luften.
Koble utblåsningsrøret til koblingsflensen (5) på ventilatoren
(koblingsflensen skal monteres på ventilatorens avløpsåpning bajonettkobling festet (6) med en skrue).
Foreta den elektriske tilkoblingen (7).
Fra innsiden av kjøkkenskapet setter man i de 4 skruene som skal til
for å feste ventilatoren, og strammer dem godt til (8).
Reguler åpningen på den uttrekkbare delen:
Fjern fettfiltrene (9).
Løsne skruene og trekk inn eller ut bøylene som fungerer som
stoppere for uttrekkdelen (10), slik at denne uttrekkbare skuffen når
den er lukket, står kant i kant med forsiden av tilstøtende
kjøkkenskap. Stram til skruene på bøylene og monter fettfiltrene.
26
Page 14
7
3
6
8
4
8
1
2
3
2
5
9
9
10
Fig. 7
10
27
Page 15
S Innehållsförteckning ..................................................................... 2
N Innholdsfortegnelse .................................................................... 15
FIN Sisällysluettelo .......................................................................... 28
DK Indholdsfortegnelse .................................................................... 41
Sisällysluettelo
Turvallisuustietoa ....................................................................................28
Liesituulettimen kuvaus ..........................................................................30
Näin käytät liesituuletinta .......................................................................32
Hoito ja puhdistus ..................................................................................33
Jos liesituuletin ei toimi ..........................................................................36
Tekniset tiedot........................................................................................37
Asennus ................................................................................................ 38
Turvallisuustietoa
Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se
täyttää kansainväliset turvallisuusmääräykset ja laatustandardit.
Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia
tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja
varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa.
Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin
henkilö- ja esinevahinkojen välttämiseksi. Säilytä käyttöohje ja anna se
liesituulettimen mukana, jos se myydään tai luovutetaan toiselle
henkilölle.
Asennus ja huolto
Kaikki sähköasennukset on annettava valtuutetun asentajan ja lieden
asennus ammattitaitoisen henkilön tehtäväksi. Jos työt tekee
henkilö, jolla ei ole riittäviä tietoja, liesituulettimen ominaisuudet
saattavat huonontua ja seurauksena saattaa olla henkilö ja/ tai
esinevahinkoja.
Pienin sallittu etäisyys liesituulettimen alareunasta sähkölieteen tai
tasoon on 60 cm ja kaasulieteen tai tasoon 65 cm.
Jos kaasulieden asennus vaatii suuremman etäisyyden, on se
otettava huomioon.
Varmista, ettei liesituulettimen liitäntäjohto joudu puristuksiin
asennettaessa.
Liesituuletin on jännitteetön vain silloin, kun pistoke tai sulake on
irrotettu.
Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin
sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
28
Page 16
Kun käytät tuuletinta
Uppopaistettaessa tai sulatettaessa rasvaa, parafiinia tai muita
helposti syttyviä elintarvikkeita liettä ei saa jättää ilman valvontaa.
Mahdollisen palon sattuessa: Sulje välittömästi liesituuletin ja
käännä keittoalueen/-levyn vääntimet nolla-asentoon HUOM!
Tukahduta tuli kannella. Älä koskaan käytä vettä.
Tuulettimen alla ei saa liekittää. Se voisi aiheuttaa palovaaran.
Muista myös, että paistorasva saattaa ylikuumetessaan syttyä
palamaan. Älä koskaan jätä paistinpannua ilman valvontaa.
Hygieenisyys- ja turvallisuussyistä rasvasuodatin on puhdistettava
säännöllisesti, sillä keittoalueelle-/levylle tippuva rasva voisi aiheuttaa
palovaaran. Katso tarkemmin käyttöohjeen kohdasta Hoito ja
puhdistus.
Liesituulettimen romuttaminen
Estä myös romutetun liesituulettimen aiheuttamat tapaturmat. Irrota
pistoke pistorasiasta ja katkaise johto liesituulettimen päästä. Kysy
kunnallisesta jätehuollosta, minne romutetun liesituulettimen voi
toimittaa.
29
Page 17
Liesituulettimen kuvaus
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi (lisävarusteet).
Liitosletkua ei saa liittää kanavaan, jota käytetään muulla kuin
sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
Vakiovarusteet
Liesituulettimen mukana tulevat:
1 tuuletin,jossa säätimet, valaisin ja tuuletinmoottori.
1 muovipussi joka sisältää: ruuvit sekä käyttö- ja asennusohje.
Seuraavat osat tilataan jälleenmyyjältä:
Hiilisuodatin, Type 303. Hiilisuodatinta käytetään, kun tuuletin toimii
huoneilmaan palauttavana.
Ilmanpoistotoiminto
Ilma poistuu ulos putken kautta jonka on oltava laipassa A. Kuva 1.
Parhaan tuloksen saavuttamiseksi reiän on oltava läpimitaltaan
samankokoinen kuin poistoaukko.
30
A
Kuva 1
Page 18
Ilmankiertotoiminto
Aktiivihiilisuodatin suodattaa ilman ja puhaltaa sen takaisin keittiöön
poistoputken ylemmän ritilän kautta.
Ilmankiertotoimintoa varten tarvitaan alkuperäinen aktiivihiilisuodatin.
Kuva 2
31
Page 19
Näin käytät liesituuletinta
Paras tulos saavutetaan käyttämällä alhaista nopeutta
normaalikäytössä ja täyttä nopeutta silloin kun hajuja on kehittynyt
enemmän. Käynnistä tuuletin muutama minuutti ennen ruoanlaiton
aloittamista, siten keittiöön syntyy alipaine. Ruoanlaiton jälkeen
tuulettimen tulisi antaa toimia noin 15 minuuttia tai kunnes hajut ovat
haihtuneet.
Käyttösäätimet sijaitsevat tuulettimen oikeassa yläreunassa:
valokytkin sytyttää ja sammuttaa liesituulettimen lampun
moottorin nopeuskytkin käynnistää ja sammuttaa moottorin,
lisäksi sen avulla voidaan valita yksi kolmesta toimintanopeudesta.
Moottorin
nopeuskytkin
Valokytkin
32
Kuva 4
Page 20
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen puhdistusta, joko
irrottamalla pistoke tai sulake.
Puhdista suodatin usein. Rasvakerros suodattimessa tai
keittiöhormissa aiheuttaa palovaaran, jos esimerkiksi keittolevy
unohtuu päälle (tai muunlaisen ylikuumenemisen yhteydessä).
Kuvun puhdistus
Käytä liesituulettimen ulkopuolen puhdistukseen kosteaa liinaa ja
mietoa puhdistusainetta. Älä käytä puhdistukseen syövyttäviä,
hankaavia tai helposti syttyviä aineita.
Rasvasuodattimien puhdistus
Rasvasuodattimet on puhdistettava kuukauden tai kahden kuukauden
välein käytöstä riippuen.
Mitä puhtaampi rasvasuodatin on, sitä paremmin se kerää rasvaa.
Irrota suodattimet seuraavasti, Kuva 4:
Vedä ulosvedettävä laatikko kokonaan ulos ja paina
rasvasuodattimen N1,N2 lukituskahvoja Q1/Q2, ensin vastakkaiseen
suuntaan ja sitten alaspäin.
Rasvasuodatin koostuu alumiinilangoista, joihin rasva tarttuu
kiinni. Suodatin puhdistetaan kuumassa vedessä rasvaa liuottavalla
astianpesuaineella tai astianpesukoneessa.
Anna suodattimen kuivua ennen takaisin asennusta.
HUOM! Suodatin voi hieman värjäytyä astianpesukoneessa.
Kuva 4
N1
N2
Q1
Q2
33
Page 21
Hiilisuodatin
Hiilisuodatinta tulee käyttää ainoastaan, jos haluat käyttää
liesituulettimen ilmankiertotoimintoa
Tätä varten tarvitset alkuperäisen AEG hiilisuodattimen (saatavissa
paikallisesta huoltopisteestä).
Tätä suodatinta ei voida puhdistaa tai käyttää uudelleen.
Yleisenä sääntönä aktiivihiilisuodatin tulisi vaihtaa joka 6 kuukausi.
Asennus - Kuva 5
Vedä ulosvedettävä laatikko ulos.
Poista rasvasuodattimet, avaa valaisinyksiköiden tuki.
Asenna aktiivihiilisuodatin moottorin ja tuulettimen roottorin
suojaverkkojen päälle.
Käännä hiilisuodattimen kahvaa myötäpäivään.
Tee sama toiminto toiselle aktiivihiilisuodattimelle.
Asenna rasvasuodattimet ja valaisimien tuki uudelleen paikalleen.
Poista suorittamalla toimenpiteet päinvastaisessa järjestyksessä.
Ilmoita aina liesituulettimen mallin koodi- ja valmistusnumero, kun
tilaat vaihtosuodattimia. Nämä tiedot näkyvät yksikön sisäpuolella
olevassa rekisteröintikilvessä.
Hiilisuodatin voidaan hankkia valtuutetusta huoltoliikkeestä.
34
Kuva 5
Page 22
Lampun vaihto - Kuva 6
Irrota laite sähköverkosta.
Vedä ulosvedettävä laatikko ulos.
Avaa valaisimien tuki.
Vaihda vioittunut lamppu uuteen teknisiltä tiedoiltaan samanlaiseen
lamppuun.
Asenna valaisimien tuki uudelleen paikalleen.
Jos lamppu ei syty, tarkista että se on ruuvattu hyvin kiinni
ennenkuin otat yhteyttä tekniseen tukeen.
CLOSED
OPEN
OPEN
CLOSED
Kuva 6
35
Page 23
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
Onko sulake ehjä?
Onko pistoke pistorasiassa?
Onko ilmanpoistoletku oikein asennettu?
Onko rasvasuodatin puhdistettu?
Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja
mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi
laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:
Aiheettomasta valituksesta.
Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty,
noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot
noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään,
koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan
periä myös takuuaikana:
aiheettomasta huoltokäynnistä
ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole
noudatettu.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen
tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta
sivuilta tai soittamalla numeroon 0200 - 2662 (0,1597 /min +pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen
kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597/min+pvm).
Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa:
[email protected]
Liitosjohdon vaihto
Jos verkkojohto vahingoittuu, saa johdon vaihtaa vain asennusoikeudet omaava
huoltoliike tai henkilö vaaran estämiseksi.
36
Page 24
Tekniset tiedot
Modell 740 D DF 4161
Ulkomitat (cm)
Korkeus 17,5 17,5
Leveys 59,8 59,8
Syvyys 29,5 - 35,5 29,5 - 35,5
Valaistus (W) 2 x 40 W 2 x 40 W
Rasvasuod. 2 2
Jännite 230 V 230 V
Kokonaisteho 320 W 320 W
Lisävarusteet:
Hiilisuodatin Type 303
37
Page 25
Asennus
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on vahingoittumaton. Mahdollisista
kuljetusvaurioista on välittömästi ilmoitettava myyjälle. Vaurioista,
virheistä ja mahdollisista puuttuvista osista on myös välittömästi
ilmoitettava myyjälle. Älä jätä pakkausmateriaalia lasten ulottuville.
Sijoitus
Liesituuletin asennetaan sähkölieden tai keittotason yläpuolelle
minimikorkeudelle 60 cm. Minimikorkeus kaasulieteen tai tasoon on
65 cm.
Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin
sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
Noudata virallisia ohjeita höyrynpoistoa asennettaessa.
Sähköliitäntä
Sähköliitäntä on sijoitettava hormin sisään. Liesituuletin on
varustettu liitosjohdolla, jossa on maadoitettu pistoke ja liitetään
230 V.
38
Page 26
Asennus Kuva 7.
Laita laitteen mukana tuleva porausmalli (1) kaapin takaosaan
(painettu nuoli ilmoittaa minkä porausmallin puolen tulee olla kaapin
takareunan kohdalla).
Poraa tuulettimen kiinnitysreiät (2) ja yksi reikä kaapin perälle ja
kattoon (3) poistoputkea ja sähköjohtoa varten.
Poistoputki (4) yhdistetään ulos jos tuuletinta halutaan käyttää
imukupuversiona, jos sitä käytetään suodatinversiona putki leikataan
kaapin katon mukaisesti.
Yhdistä poistoputki tuulettimen liitosrenkaaseen (5) ( Liitosrengas
asennetaan tuulettimen poistoaukkoon- bajonettikanta ja kiinnitys
(6) ruuvilla).
Valmistele sähköliitäntä (7).
Kiinnitä kaapin sisäpuolelta 4 tuulettimen kiinnitykseen tarvittavaa
ruuvia, kiristä ruuvit tiukasti (8).
Säädä ulosvedettävän laatikon aukko:
Poista rasvasuodattimet (9).
Löysää ruuvit ja vedä laatikon (10) uurrosta sääteleviä kiinnittimiä
taaksepäin tai eteenpäin, siten että kun laatikko on suljettu se on
viereisten kaappien ulkoreunan kohdalla.
Kiristä kiinnittimien ruuvit ja asenna rasvasuodattimet uudelleen
paikalleen.
39
Page 27
7
3
6
8
4
8
1
2
3
2
5
9
9
40
10
Kuva 7
10
Page 28
55
Page 29
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen,
cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators,
cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
AEG Hem & Hushåll
S-105 45 Stockholm
www.aeg-hem.se
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
http://www.aeg.co.uk
© Copyright by AEG
LI14JE ed. 02/05
Loading...
