Page 1
ÖKO_FAVORIT 6480
Geschirrspüler
Dishwasher
Lave-vaisselle
Lavavajillas
Gebrauchsanweisung
Operating instructions
Instructions d’emploi
Instrucciones de uso
AUS
ERFAHRUNG
GUT
Page 2
Sommaire
Normes de sécurité 78
Elimination d’appareils électroménagers 80
Elimination de l’emballage 80
Elimination de votre ancien appareil 80
Conseils importants 81
Comment utiliser le lave-vaisselle de façon économique,
tout en respectant l’environnement 81
Description de l’appareil 82
Intérieur de l’appareil 82
Utilisation 83
Bandeau de commande 83
Programmes de lavage 86
Avant d’utiliser votre lave-vaisselle pour la première fois 88
L’adoucisseur d’eau 88

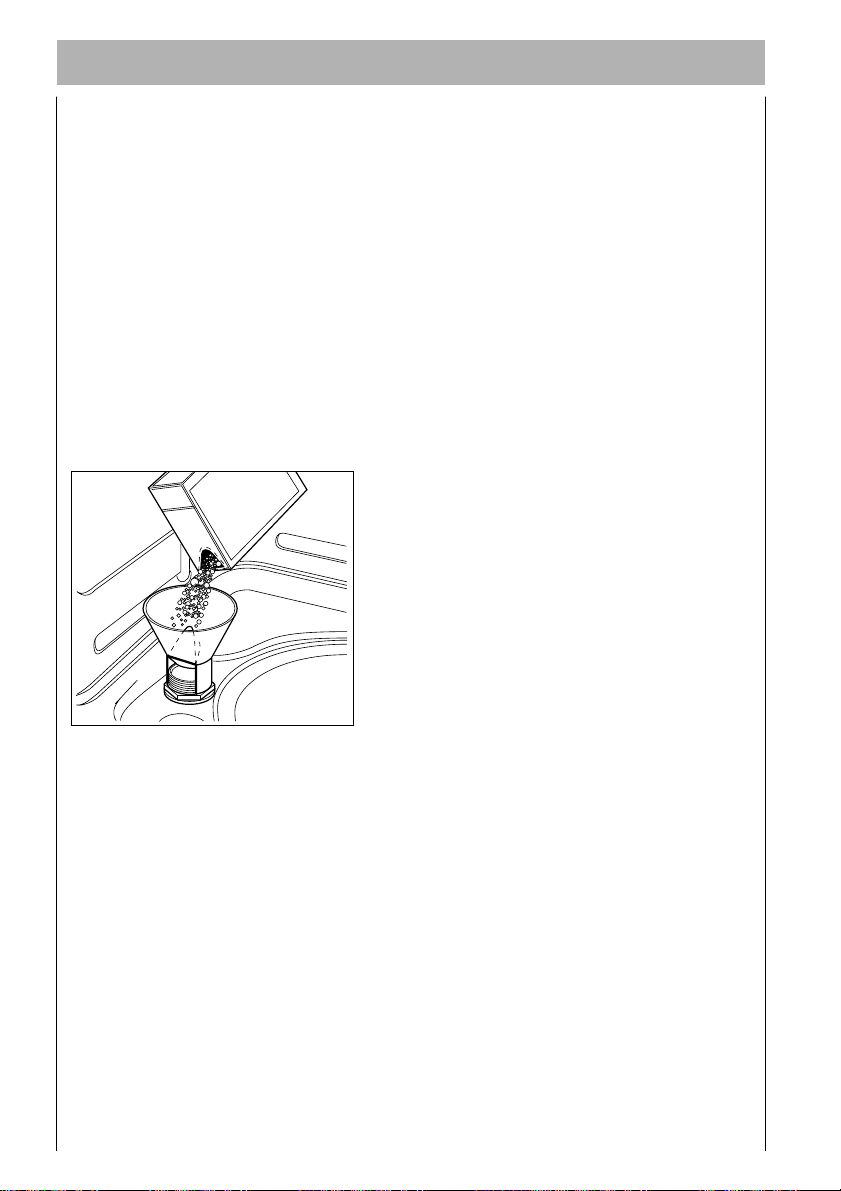

Remplissage du réservoir de sel 90

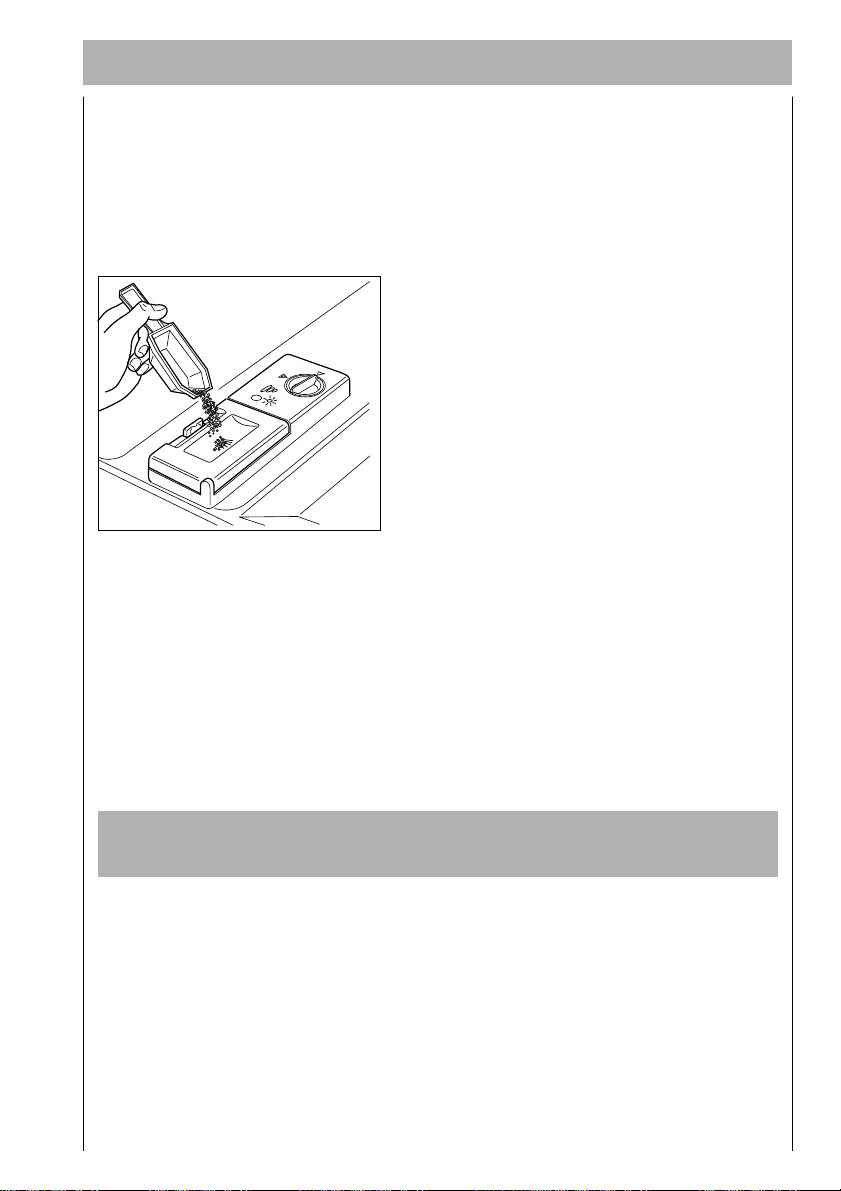

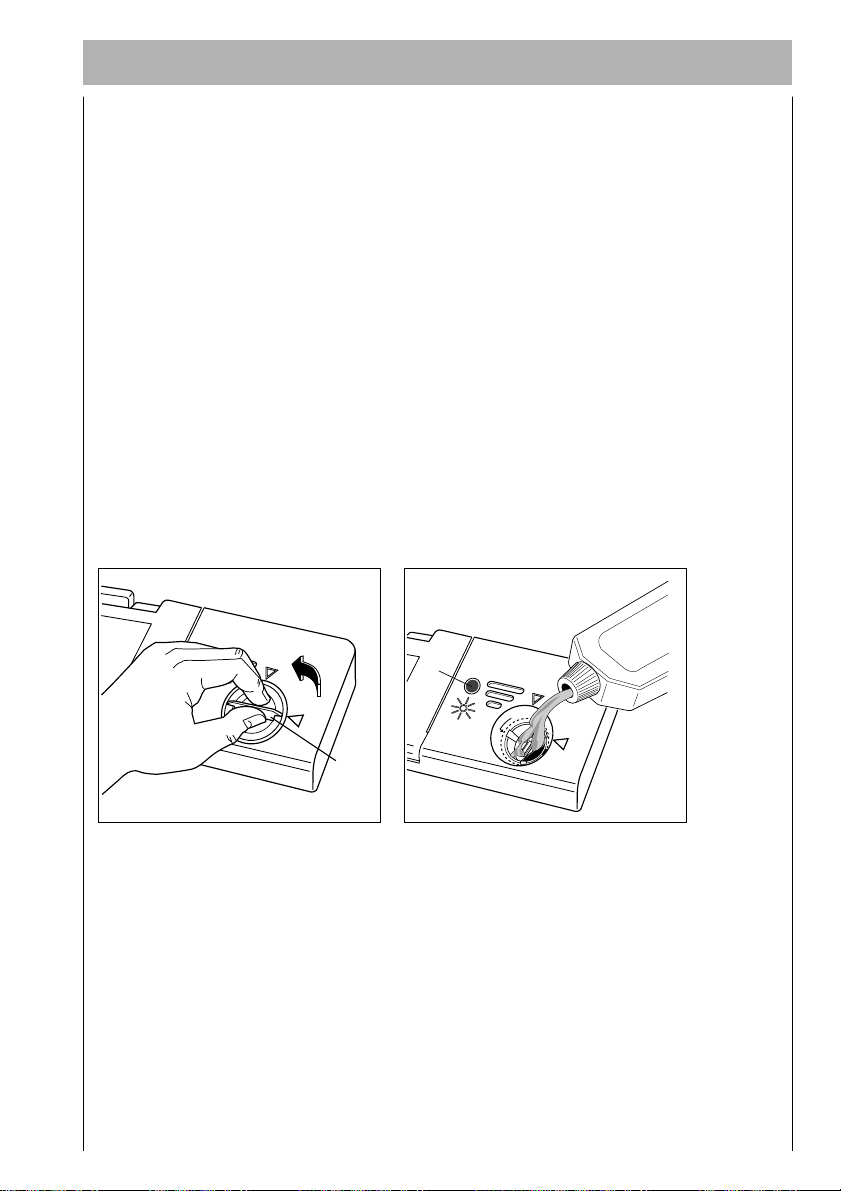

Le produit de rinçage 91

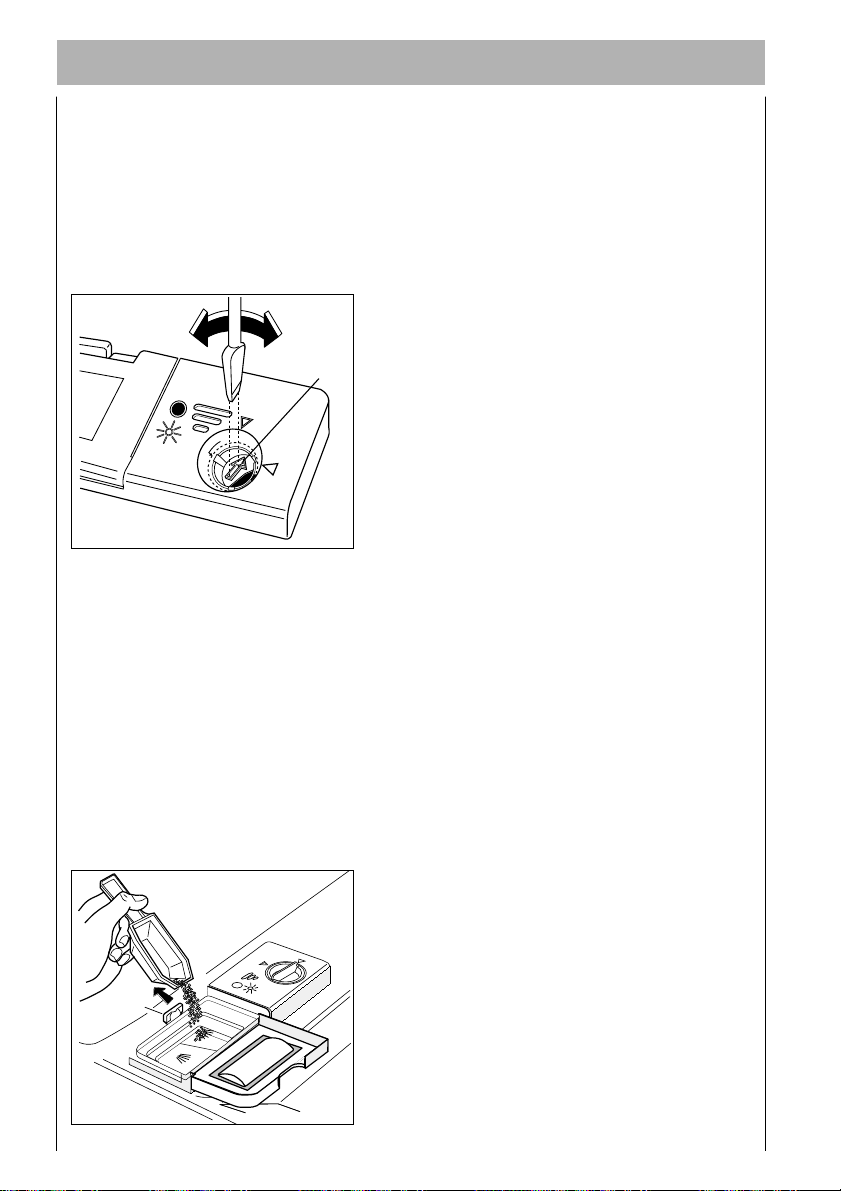

Réglage de la dose 92
Le produit de lavage 92
Détergents sans phosphates (contenant des enzymes) 94
Rangement de la vaisselle 95

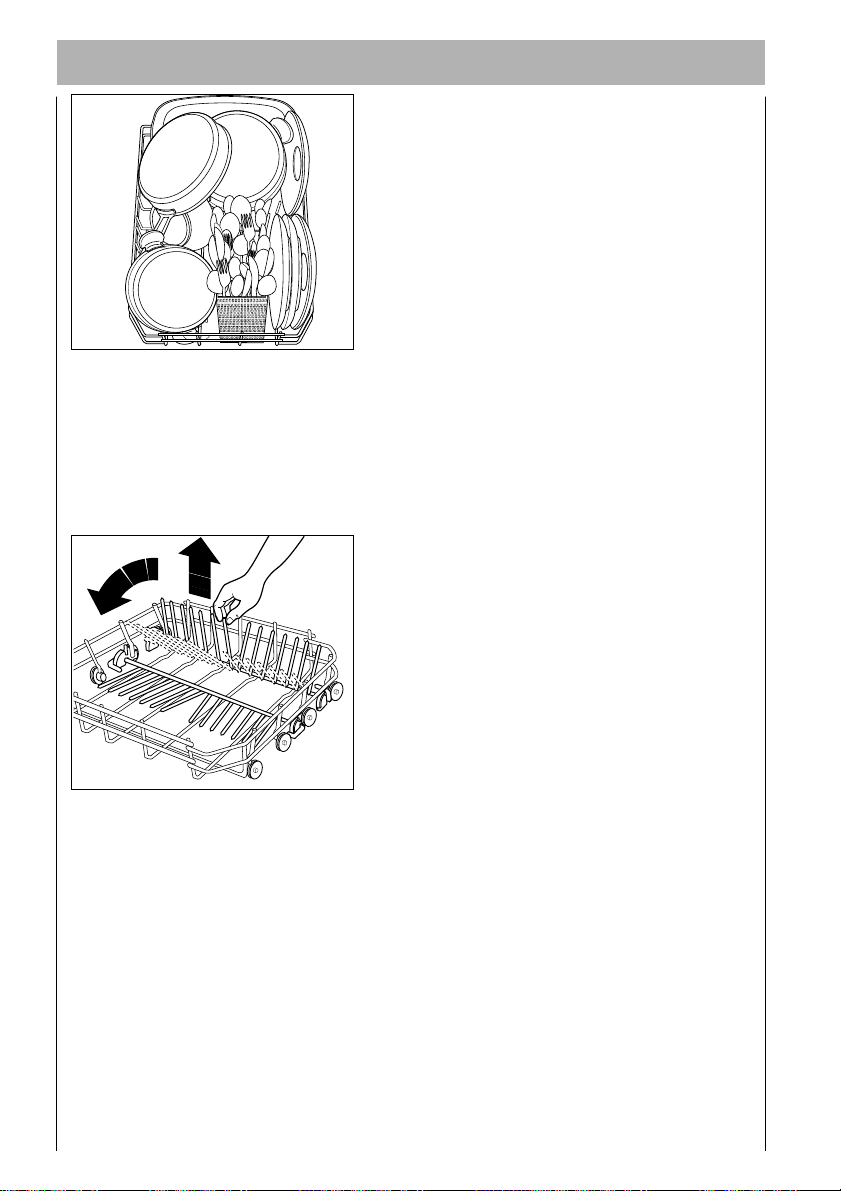

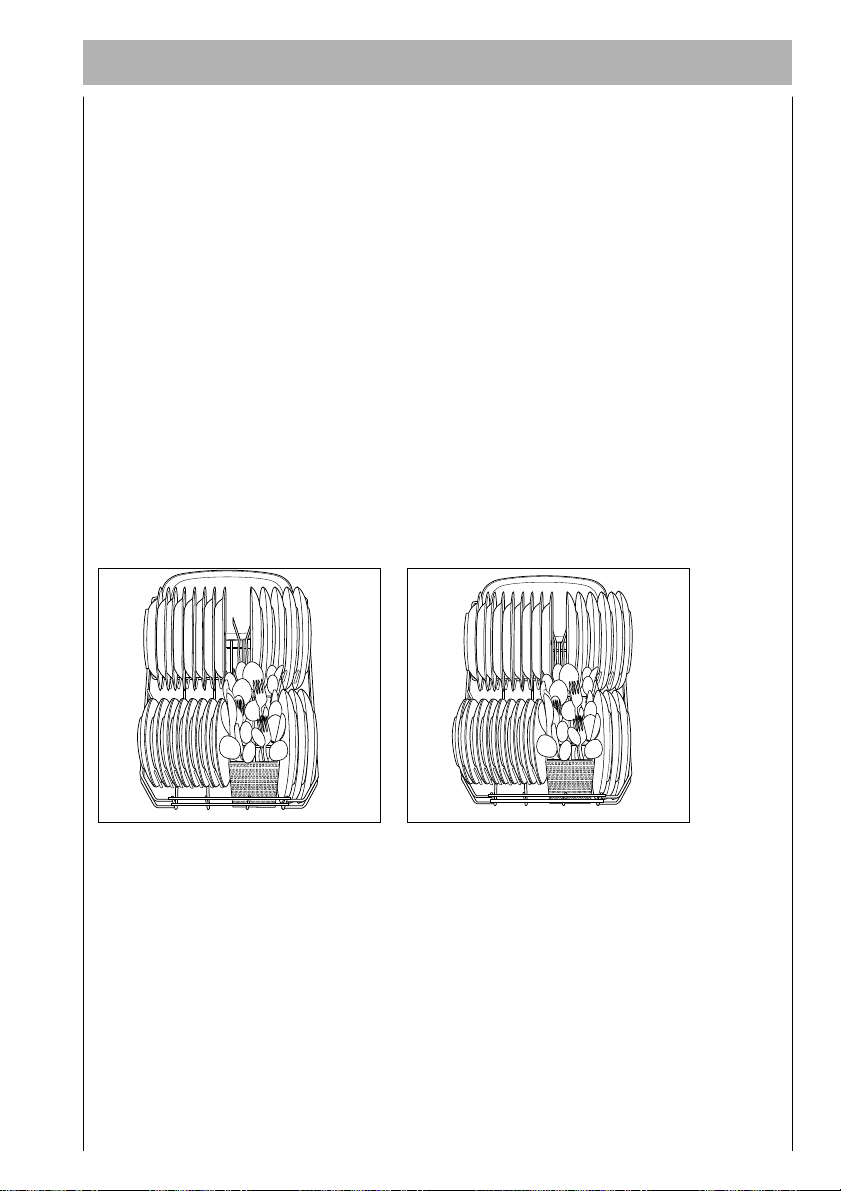

Utilisation du panier du bas 95

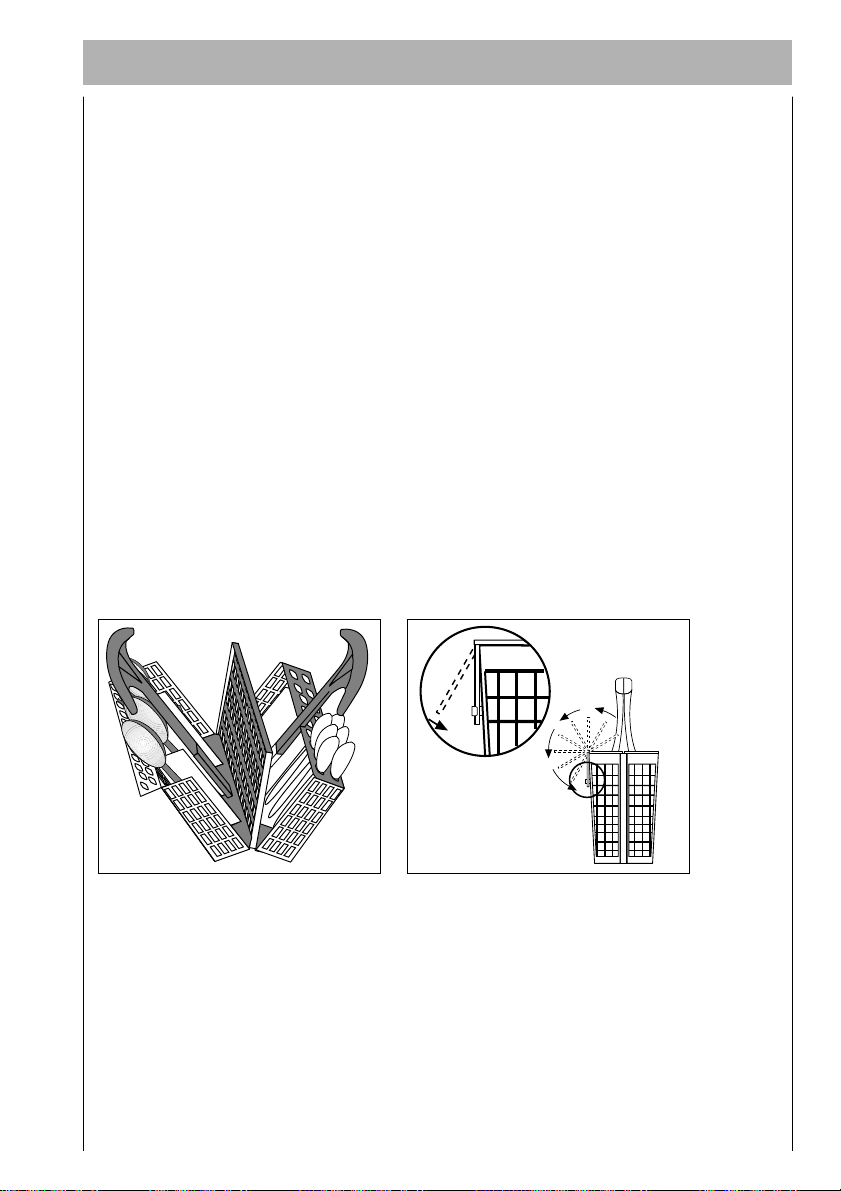

Utilisation du panier à couverts 97

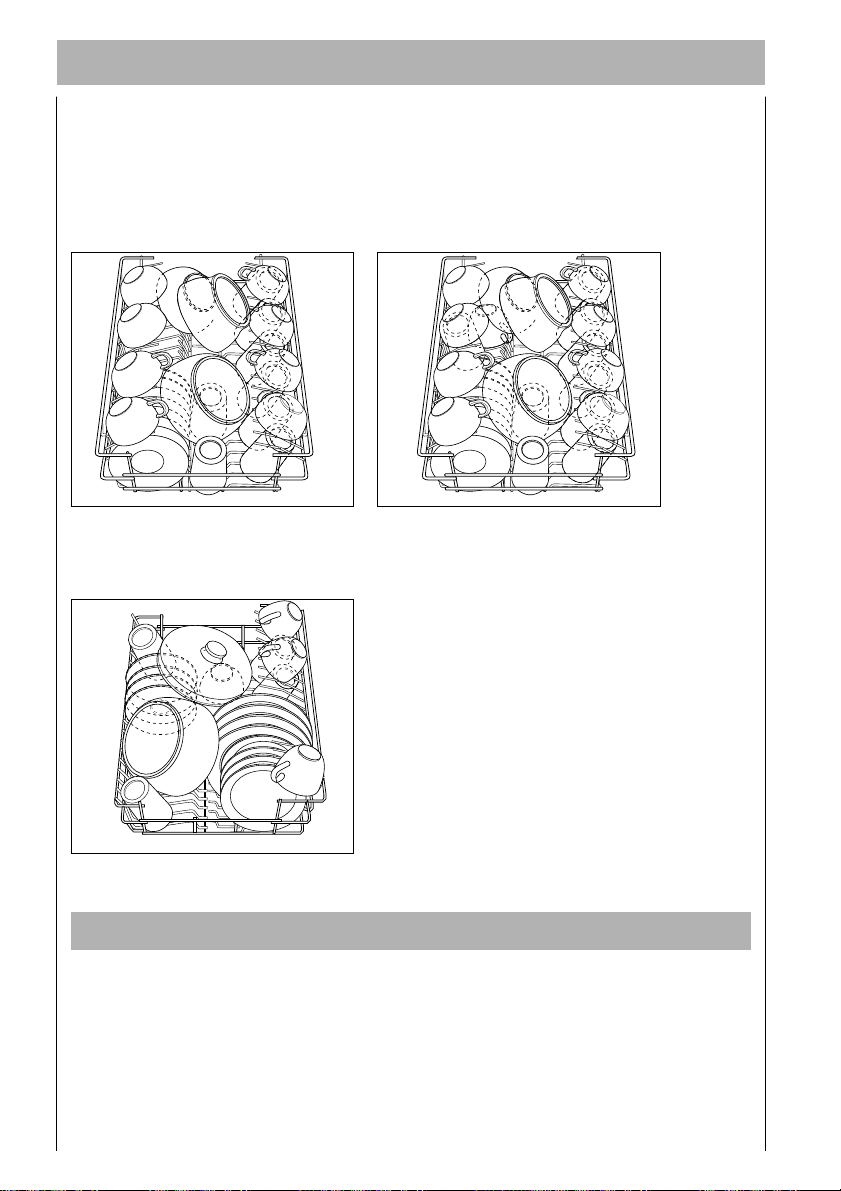

Utilisation du panier supérieur 98

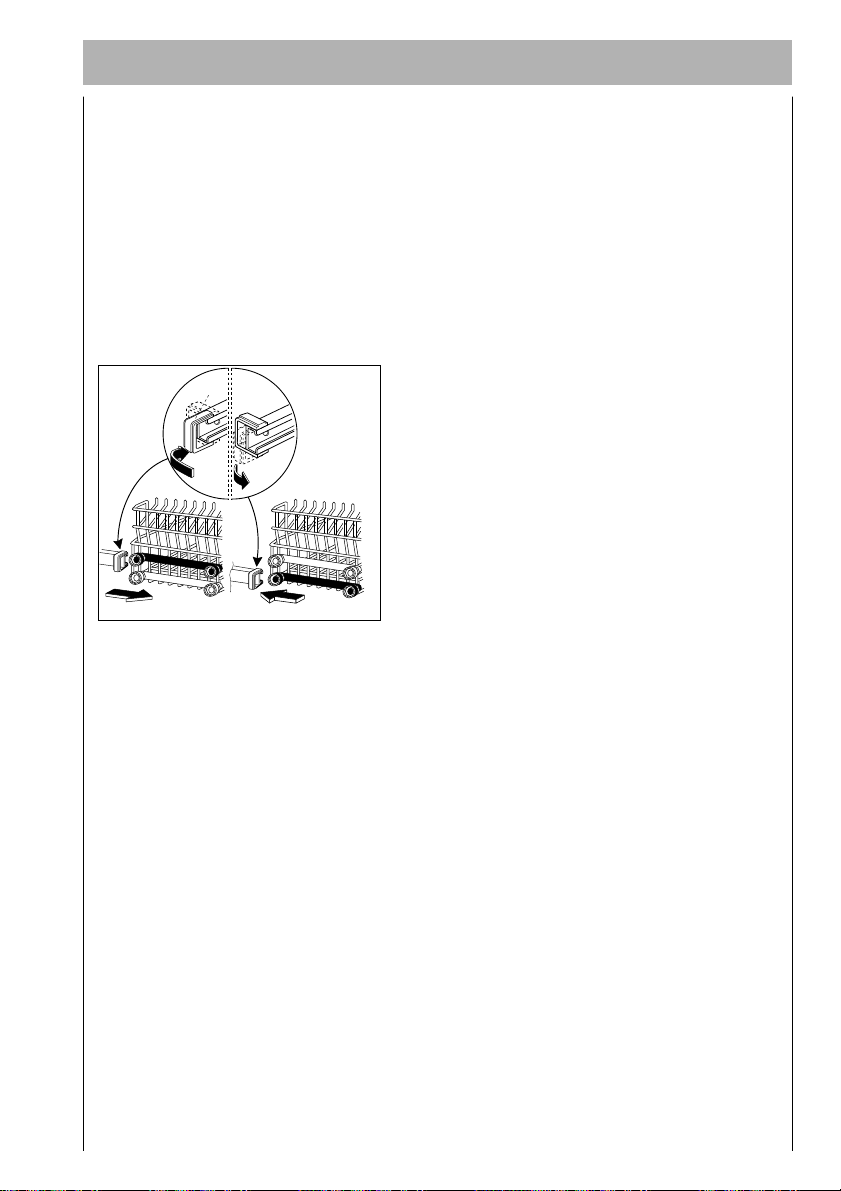

Réglage en hauteur du panier supérieur 99
Séquences des opérations 100
Entretien 102
Nettoyage à l’intérieur et à l’extérieur de l’appareil 102

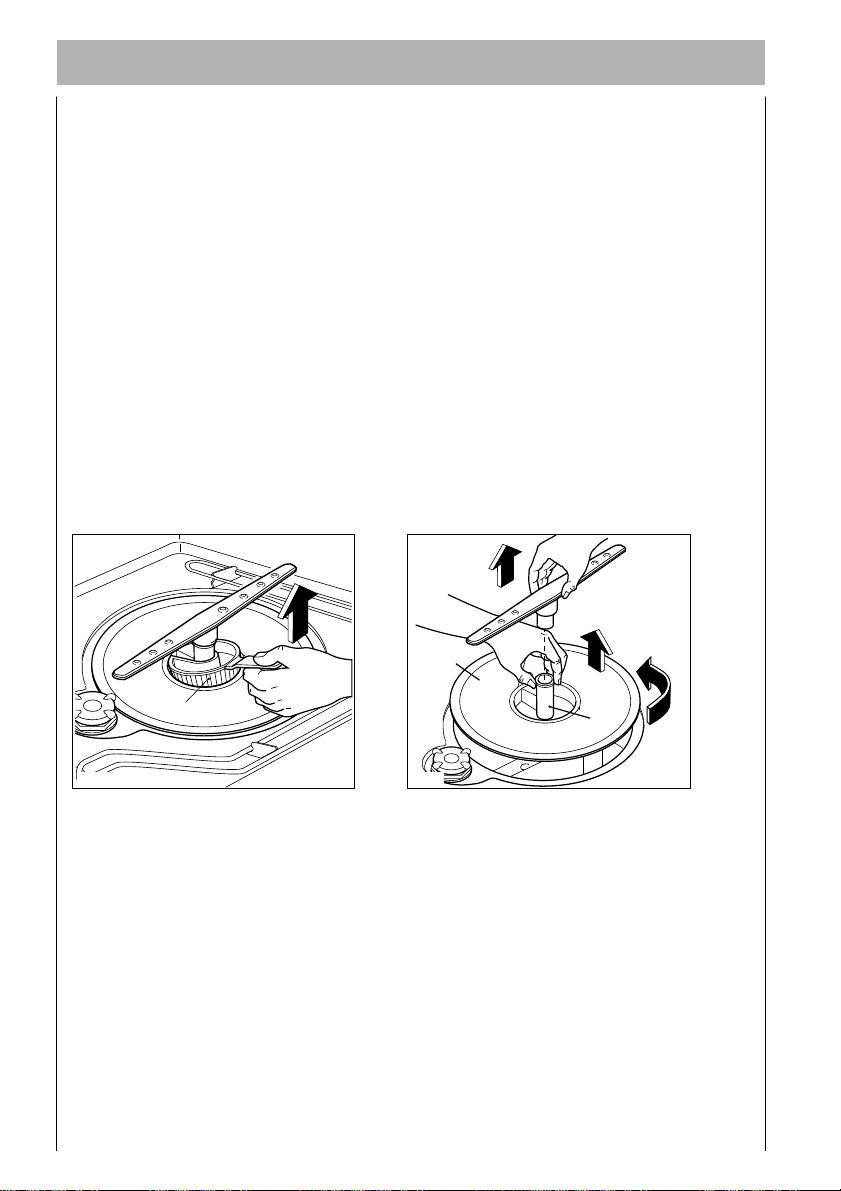

Nettoyage des filtres 102
Problèmes de fonctionnement 103
Service après-vente 106
Données techniques 107
Installation 108

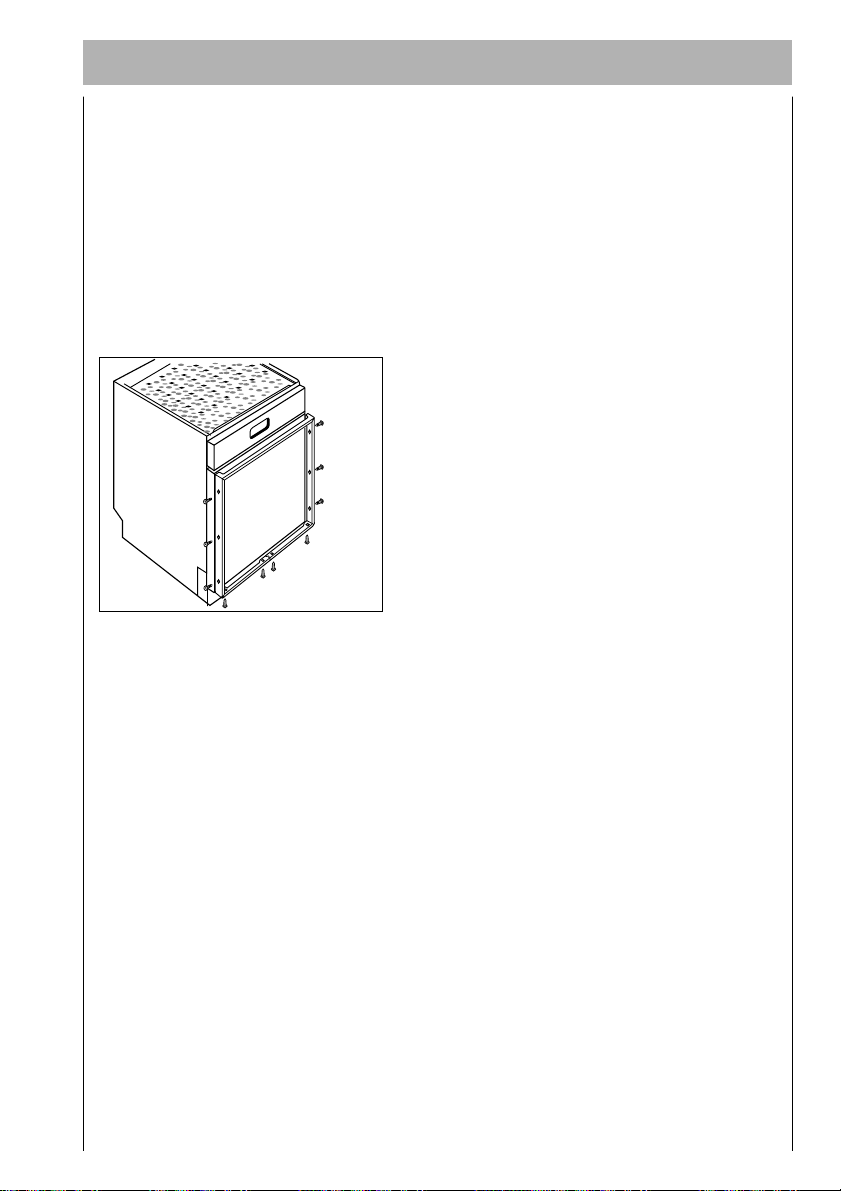

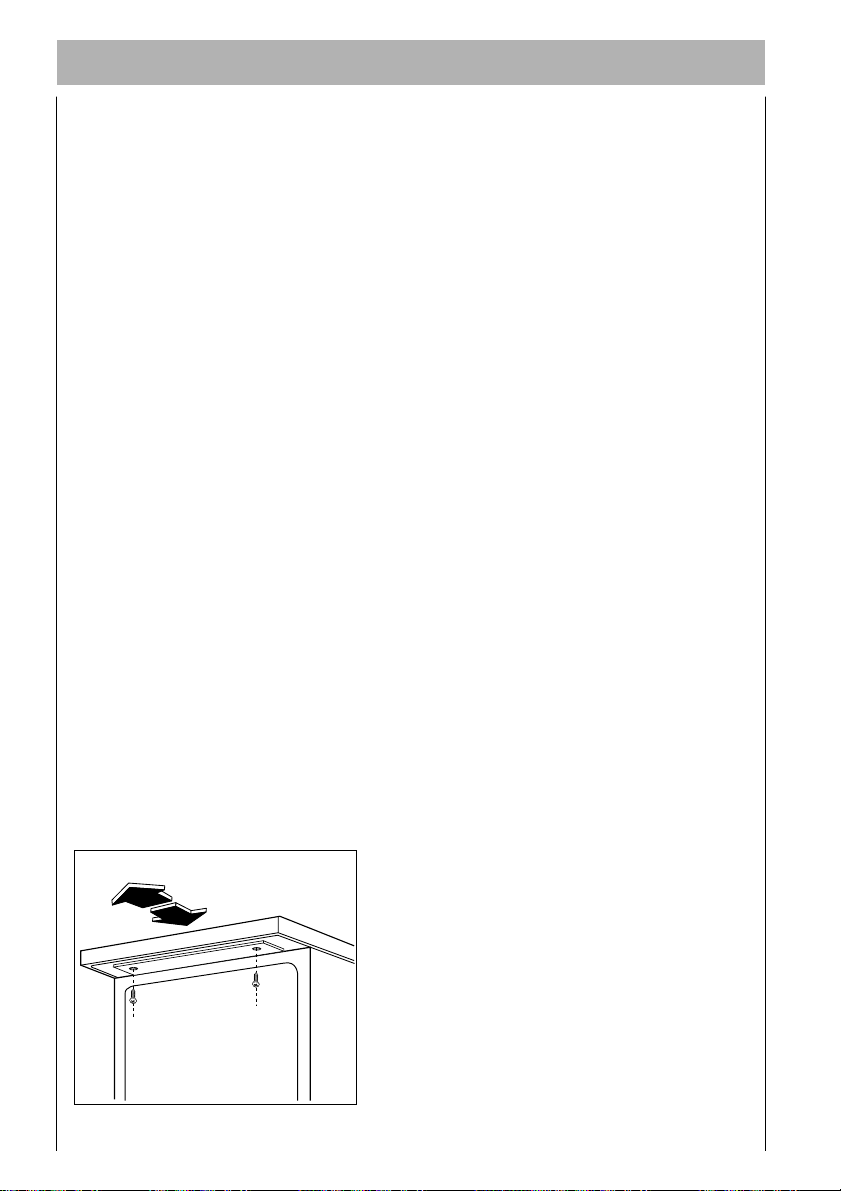

Mise en place 108
Branchement au réseau d’eau 110

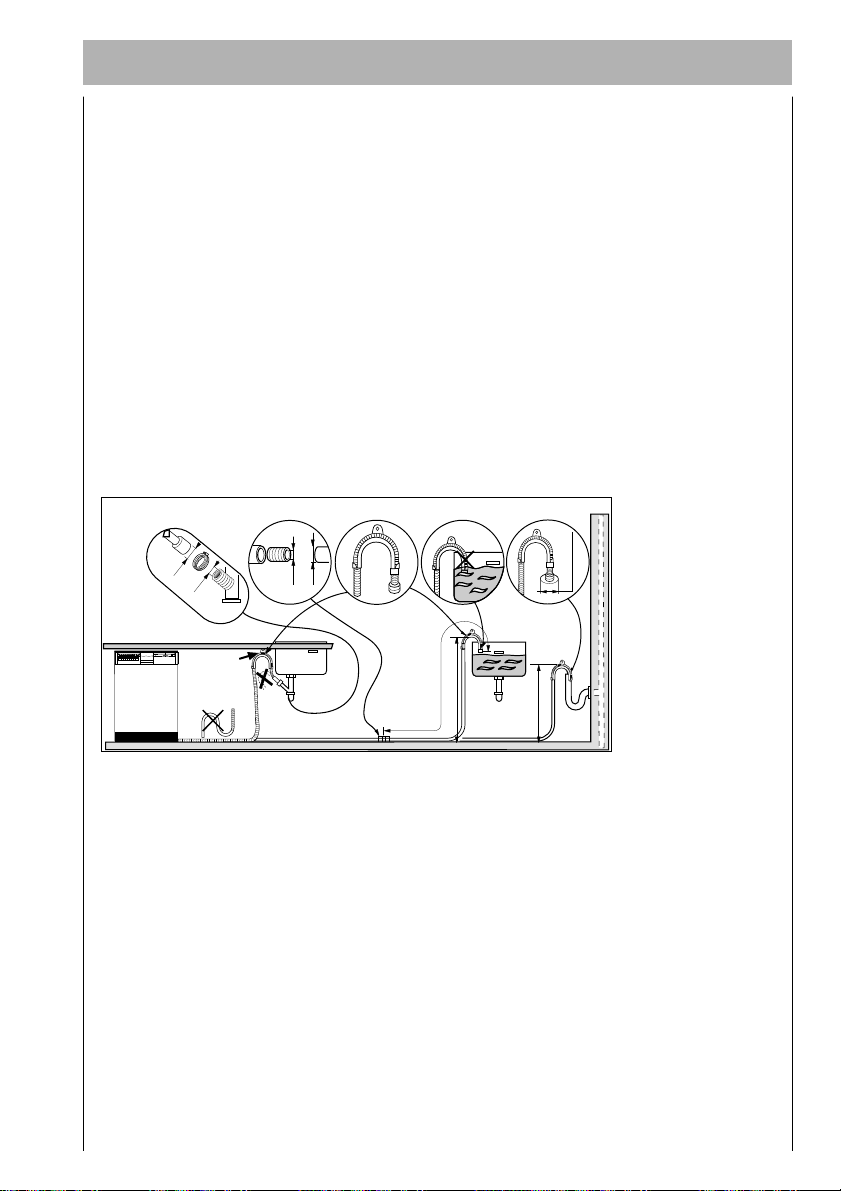

Branchement à la vidange 111
Système de protection contre les fuites d’eau 112
Branchement électrique 112
77
Page 3
Normes de sécurité
La sécurité des appareils électriques AEG est conforme aux normes approuvées de technologie et aux normes sur les dispositifs de sécurité. Mais le fabricant estime tout de même qu'il est nécessaire de signaler les normes de
sécurité suivantes.
N'utilisez votre lave-vaisselle que pour l'utilisation qu'il est prévu d'en
faire
■ N'utilisez votre lave-vaisselle que pour le lavage de vaisselle de maison. Si
vous n'utilisez pas l'appareil correctement ou si vous en faites un autre
usage, qui n'est pas celui pour lequel il a été prévu, le fabricant ne peut
pas être considéré comme étant responsable des dégâts qui peuvent en
découler.
■ Pour des raisons de sécurité, vous ne devez ni altérer ni modifier votre
lave-vaisselle.
Avant d'utiliser votre lave-vaisselle pour la première fois:
■ Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne
branchez jamais un appareil endommagé. Si votre lave-vaisselle est
endommagé, adressez-vous à votre fournisseur.
■ Votre lave-vaisselle doit être installé et branché correctement. Lisez le
chapitre intitulé "Installation", pour être sûrs d'avoir tous les renseignements nécessaires.
■ Avant d'utiliser votre lave-vaisselle pour la première fois, n'oubliez pas que
le voltage nominal et le type de courant indiqués sur la plaque d'immatriculation de votre appareil doivent correspondre au voltage nominal et au
type de courant qui se trouvent à l'endroit de l'installation. Les caractéristiques des fusibles aussi se trouvent sur la plaque d'immatriculation.
Sécurité des enfants
■ Les emballages (feuilles, polystyrène, par exemple) peuvent être dange-
reux pour les enfants, qui risquent de s'asphyxier! Il faut donc garder les
emballages hors de la portée des enfants.
■ Les enfants risquent de ne pas connaître le danger des appareils élec-
triques. Il faut donc les surveiller pendant que l'appareil est en marche et
ne pas les laisser jouer avec.
■ Les produits de lavage peuvent avoir un effet caustique sur les yeux, la
bouche et la gorge; ils peuvent même provoquer un étouffement! Il faut
donc garder les produits dans un endroit sûr, hors de la portée des
enfants.
78
Page 4
■
L'eau qui se trouve dans votre lave-vaisselle ne doit pas être bue. Il peut y
avoir des restes de produits de lavage dans l'appareil. Ayez soin de ne pas
verser ces résidus caustiques sur la peau ou de ne pas les avaler, pour éviter tout risque d'étouffement. Gardez les enfants à distance quand la porte de
l'appareil est ouverte.
Utilisation quotidienne du lave-vaisselle
■ N'utilisez jamais le lave-vaisselle si le câble d'alimentation, le tuyau de vidange,
le bandeau de commande, le plan de travail ou la base sont endommagés.
■ S'il y a une panne, commencez par fermer le robinet d'eau. Ensuite, éteignez
l'appareil et retirez la fiche de la prise de courant. S'il y a un branchement fixe,
décrochez ou dévissez le(s) fusible(s).
■ Ne tirez jamais sur la prise de courant en la prenant par le câble; empoignez
toujours la prise elle-même.
■ Il vaut mieux faire appel à du personnel qualifié pour les réparations. Des
réparations mal faites peuvent représenter un gros danger pour l'usager. Si
votre appareil a besoin de réparations, adressez-vous à notre service aprèsvente ou à votre détaillant.
■ Ne vous appuyez pas et ne vous asseyez pas sur la porte de l'appareil lors-
qu'elle est ouverte, car cela pourrait faire basculer l'appareil.
■ Avant d'utiliser des sels spéciaux pour lave-vaisselle, des produits de lavage
ou de rinçage, vérifiez qu'il y ait bien une indication prouvant qu'ils sont prévus pour être utilisés en machine.
■ Fermez toujours le robinet d'eau si vous prévoyez de ne pas utiliser le lave-
vaisselle pendant un certain temps, même assez bref, comme pendant les
vacances, par exemple.
■ Ne transportez le lave-vaisselle qu'en position verticale.
Si l'on fait trop pencher l'appareil pendant le transport, il peut y avoir un écoulement d'eau salée dans le compartiment interne, ce qui peut le rouiller.
79
Page 5
Elimination d’appareils électroménagers
Elimination de l’emballage
Nos lave-vaisselle ont besoin d’un emballage très sûr pour le transport, bien
que l’on essaie de le limiter au minimum indispensable.
Attention! Les emballages (feuilles, planches, polystyrène, par
exemple) peuvent être dangereux pour les enfants, qui risquent
même de s’asphyxier! Il faut donc garder les emballages hors de
la portée des enfants.
Tous les matériaux d’emballage utilisés sont compatibles avec l’environnement et peuvent être réutilisés. Les parties en carton sont faites en papier
recyclé et les parties en bois n’ont pas subi de traitement particulier.
Les matières plastiques sont marquées de la façon suivante:
<PE> pour le polyéthylène; pour les feuilles d’emballage, par exemple.
PS pour le polystyrène; pour les parties servant de rembourrage, par
exemple (surtout sans CFC).
<POM> pour le polyoxyméthylène; pour les pinces en plastique, par
exemple.
Grâce au recyclage et à réutilisation des matériaux d’emballage, il est possible
d’économiser des matières premières et de réduire le volume des déchets.
Remettez les parties de l’emballage à votre centre de recyclage d’ordures.
Les autorités municipales vous fourniront les adresses de ceux auxquels
vous pouvez vous adresser.
Elimination de votre ancien appareil
Quand votre appareil devient trop vieux et que vous ne voulez plus vous en
servir, ayez soin de le rendre inutilisable avant de vous débarrasser.
Attention! En jouant, les enfants risquent de s’enfermer (et de
s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur
vie en danger. Débranchez la prise et décrochez le câble d’alimentation. Mettez la fermeture de la porte hors service de façon
à ce que personne ne puisse s’y enfermer.
Indications sur les pièces en plastique pour le recyclage: Toutes les pièces
en matière plastique de votre appareil reportent des indications internationales normalisées (par exemple: <PS> pour le polystyrène). Quand votre
appareil doit aller à la casse, ceci permet de subdiviser les matières plastiques à éliminer, de façon à les recycler.
Remettez l’appareil à éliminer à un centre de traitement des déchets ou à
votre détaillant, qui vous en débarrasseront à moindres frais.
80
Page 6
Conseils importants
Comment utiliser le lave-vaisselle de façon économique,
tout en respectant l'environnement
Placez vos assiettes sales dans le lave-vaisselle et lavez-les une fois que
les deux paniers sont pleins, en évitant de les surcharger. C'est la seule façon de garantir que l'appareil soit utilisé de façon économique, tout en respectant l'environnement.
Choisissez toujours le programme de lavage qui correspond au type de vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes").
N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage. Suivez les conseils sur les doses à utiliser qui sont fournis dans le mode
d'emploi et dans les indications que reportent les produits en question.
Veillez à ce que l'adoucisseur de l'eau soit bien réglé.
Vaisselle non indiquée
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle:
- assiettes ou planches en bois
- pièces en plastique non résistantes à la chaleur
- cristal
- objets en étain ou en cuivre
- vaisselle ou couverts avec des parties collées
- couverts anciens, avec des parties sensibles à la chaleur
- couteaux en acier qui ont tendance à rouiller
- couverts avec des manches en bois, en corne, en porcelaine ou en nacre.
Vaisselle indiquée
Il peut y avoir certaines réserves sur les articles suivants pour le lavage en machine:
- La vaisselle en terre-cuite ne doit passer en machine que si le fabricant
garantit qu'elle peut subir ce genre de traitement.
- Certaines décorations sur émail peuvent s'estomper au bout de nombreux
lavages en machine.
- Les parties en argent ou en aluminium ont tendance à se décolorer pendant le lavage en machine.
- Certains restes, comme le blanc d'oeuf, le jaune d'oeuf et la moutarde
décolorent souvent l'argent ou y laissent des taches. Il vaut mieux débarrasser la vaisselle et les couverts en argent des restes de nourriture après
les repas, si on ne les lave pas immédiatement.
- Certains types de verre peuvent devenir opaques au bout d'un certain
nombre de cycles de lavage. Il vaut mieux laver les verres en cristal de
valeur à la main.
Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en machine.
81
Page 7
Description de l’appareil
Intérieur de l’appareil
Butée panier
supérieur
Panier
supérieur
Bras
inférieur
Filtre a mailles
étroites
Bouchon
réservoir a sel
Panier inférieur
Réservoir produit
de lavage
Réservoir produit
de rinçage
Bras supérieur
Filtre à
mailles larges
Panier
à couverts

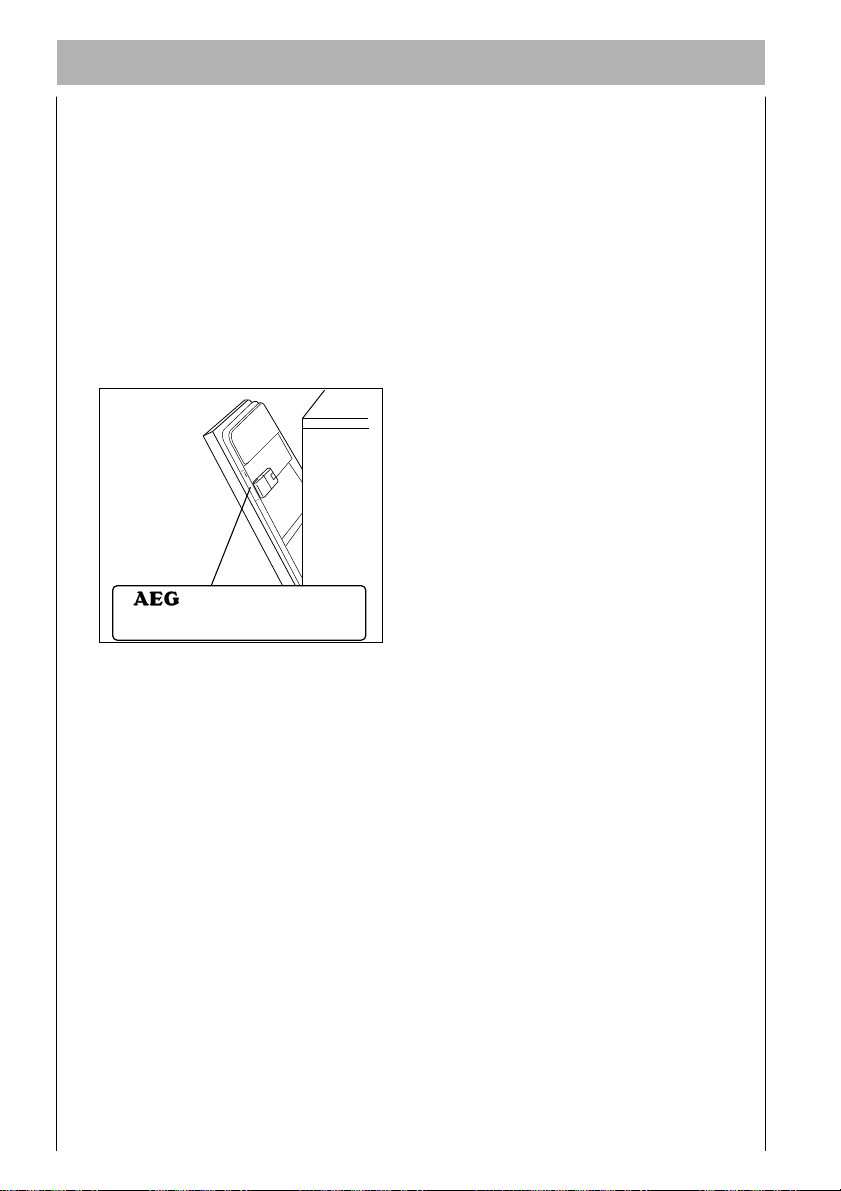

Plaque
signalétique
82
Tuyau
de vindage
Câble
d'alimentation
Tuyau d'arrivée
d'eau
Page 8
Utilisation
Bandeau de commande
70°
65°
BIO
50°
12
BIO
50°
50°
3
1. Temoin de
fonctionnement
Ce temoin s’allume lorsque la
touche marche/arrêt (2) est enfoncée, indiquant que la machine est
sous tension.
2. Touche marche/arrêt
Marche
Lorsqu’on appuie sur cette touche, le
lave-vaisselle est mis sous tension.
Le témoin de fonctionnement, (1) les
voyants de contrôle (9) et les voyants
indicateur de déroulement du programme (8) s’allument et deux traits
apparaissent dans le display (5).
Arrêt
Quand le programme de lavage est
terminé, la machine s’arrête automatiquement, le témoin de fonctionnement (1) reste allumé et deux zéros
apparaissent dans le display (5).
5
4
Pour mettre la machine hors tension
à la fin du programme ou pour l’arrêter, si nécessaire, en cours de fonctionnement, appuyez de nouveau sur
la touche marche/arrêt (2).
6
789
3. Touches de sélection
programmes
Elles permettent de sélectionner le
programme de lavage voulu. Appuyez sur la touche qui correspond
au programme de lavage choisi,
en suivant les instructions qui se
trouvent sur le tableau des programmes de lavage.
Le numéro correspondant au programme sélectionné apparaît dans
le display (5).
En même temps s’allument les
voyants correspondants aux phases
composant le programme choisi
dans le indicateur de déroulement
du programme (8).
83
Page 9
4. Poignée de porte
Il suffit de la pousser pour fermer la
porte.
Pour ouvrir la porte poussez légèrement sur la poignée.
7. Touche “démarrage
retardé”
Cette touche permet de retarder le
départ du programme de lavage
de 1 heure minimum à 9 heures
maximum.
5. Display
6. Touche “chargement reduit”
C’est vraiment un programme utile
et économique lorsque vous
n’avez que quelques assiettes à
laver.
Important:
Si vous avez sélectionné l’option
“chargement reduit”, vous devez réduire la quantité de détergent indiquée dans le tableau des programmess et verser la totalité du produit
dans le bac.

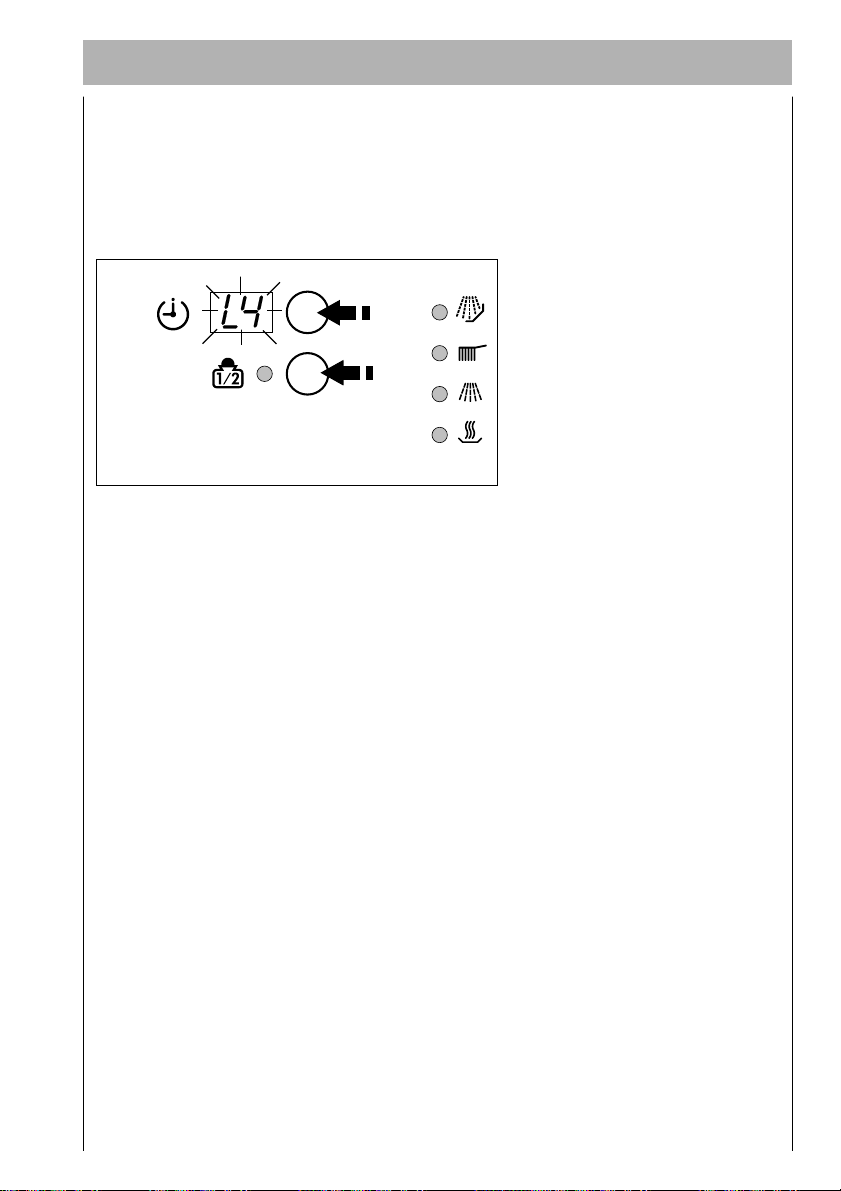

Programmation du départ retardé
Si vous appuyez sur la touche une
fois, «1H» apparaîtra dans le display (5); ceci indique que le départ
a été retardé d’une heure.
En continuant à appuyer successivement sur la touche, vous pouvez
chaque fois retarder le départ du
programme d’une heure supplémentaire, jusqu’à un maximum de
9 heures.
En appuyant encore une fois sur la
touche, vous repassez au mode
programmation.
Après avoir programmé le nombre
d’heures de retard, appuyez sur la
touche qui correspond au programme de lavage choisi (3): la
machine commence le compte à
rebours et le display indique le
temps qui reste, en heures, avant
que le programme ne démarre. Le
«H» dans le display clignote pour
indiquer que la fonction démarrage
retardé est active.
84
Page 10
8. Indicateur de déroulement
du programme
Après avoir affiché le programme,
tous les voyants correspondant
aux phases composant le programme s’allument.
Après avoir appuyé la touche qui
correspond au programme de lavage choisi, seulement la phase
en cours s’allume.
A la fin du programme toutes les
phases sont éteintes.
9. Voyants de contrôle
«»- Contrôle niveau des sel.
Clignote lorsque le réservoir de
produit de rinçage doit être rempli.
« » - Contrôle produit de rinçage.
Clignote lorsque le réservoir de
produit de rinçage doit être rempli.
« » - Contrôle robinet fermé.
Clignote si:
- Vous avez oublié d’ouvrir le robi-
net d’eau.
- L’alimentation d’eau est coupée.
- Le flexible d’admission d’eau est
obstrué ou coincé.
« » - Contrôle ouverte.
Clignote quand la porte est ouverte.
85
Page 11
Programmes de lavage
Programme
1
INTENSIF
70°C
2
NORMAL
65°C
3
NORMAL
BIO 50°C
4
ECO BIO
50°C
5
*
RAPIDE
50°C
6
LAVAGE
D’ATTENTE
Quantité de residus
Type de salissure
Résidus abondants, même
secs et/ou contenant de
l’amidon (ex. pâtes, riz,
semoule, pommes de terre,
oeuf, sauces, rôtis).
Résidus normaux ou
abondants, même secs et/ou
contenant de l’amidon (ex.
pâtes, riz, semoule, pommes
de terre, oeuf, sauces, rôtis).
Résidus normaux non séchés
et sans amidon (ex. viandes
non incrustées, légumes crus
ou cuits, lait, café, boissons).
Peu de résidus non séchés et
sans amidon (ex. viandes non
incrustées, légumes crus ou
cuits, lait, café, boissons).
Peu de résidus non séchés et
sans amidon (ex. boissons,
pâtisseries, salades,
charcuterie, fromages).
Chargement partiel de
vaisselle devant être complété
au repas suivant.
Pour ce programme, pas de
produit de lavage.
Tipe de
vaisselle
Casseroles
Vaisselle
variée
Casseroles
Vaisselle
variée
Vaisselle
variée
Vaisselle
pour buffets
Touches
à appuyer
marche
arrêt
marche
arrêt
marche
arrêt
marche
arrêt
marche
arrêt
marche
arrêt
70°
65°
BIO
50°
BIO
50°
50°
Pour Instituts d’Essais conformément IEC 436/DIN 44990:
- Capacité standard de 8/9 couverts (cf. fig. 8/9 et 14/15);
- Sélecteur du produit de rinçage sur le position 3.
- Programme NORMAL 65° avec produit de lavage de type A;
- Dose de produit conseillée: 18 g dans le bac
- Programme NORMAL BIO 50° avec produit de lavage de type B;
- Dose de produit conseillée: 18 g dans le bac
86
10 g sur le couvercle du bac.
5 g sur le couvercle du bac.
Page 12
Doses conseillées de
produit de lavage
dans le
bac
23 g
18 g
18 g
23 g
23 g
*
sur le
couvercle
du bac
10 g
10 g
5 g
/
/
Description
du cycle
Prélavage à 50°C
Lavage à 70°C
2 rinçages à froid
1 rinçage à 65°C
Séchage à l’air chaud
Prélavage à 50°C
Lavage à 65°C
2 rinçages à froid
1 rinçage à 65°C
Séchage à l’air chaud
Prélavage à l’eau froide
Lavage à 50°C
2 rinçages à froid
1 rinçage à 65°C
Séchage à l’air chaud
Lavage à 50°C
2 rinçages à froid
1 rinçage à 65°C
Séchage à l’air chaud
Lavage à 50°C
1 rinçage à froid
1 rinçage à 65°C
Valeurs indicatives
Durée du programme
minutes
***
1
85
2
75
75 70
80
70
6575
40
35
Consommation
de courant
kWh
1,4 18
1,0 14
0,9
0,9
0,7
**
Consommation
de courant
kWh
14
13
11
1 rinçage à froid
(pour éviter que les résidus d’aliments
/
/
sèchent sur la
1010
40,1
vaisselle).
Comme tous les produits de lavage ne sont pas identiques, reportez-vous aussi aux instruc-
*
tions du fabricant.
Si vous utilisez des détergents compacts à base d’enzymes, nous vous conseillons de choisir le
programme à 50°C, puisque les enzymes donnent le maximum de résultat de lavage à cette température.
Ces données ont une valeur indicative et dépendent de la pression et de la température de
**
l’eau ainsi que des variations de tension électrique.
La durée du lavage dépend de la puissance totale absorbée. Cette valeur est indiquée sur
***
la plaque signalétique se trouvant sur le côté droit de la porte.
De cette façon vous pourrez identifier aisément la colonne du temps de lavage se rapportant à
votre appareil.
Colonne 1 = 230V / 2100W / 10A
Colonne 2 = 230V / 3000W / 16A
220-240V / 2770W / 13A
87
Page 13
Avant d'utiliser votre lave-vaisselle pour la première fois
Après avoir bien installé et bien branché votre lave-vaisselle au robinet d'eau et
au circuit d'évacuation de l'eau sale, avant de le mettre en marche pour la première fois, procédez de la façon suivante:
- réglez l'adoucisseur d'eau, si nécessaire;
- remplissez le réservoir du sel avec du sel spécial pour lave-vaisselle;
- mettez du produit de rinçage dans le réservoir prévu à cet effet.
Les pages suivantes fournissent des indications détaillées sur la façon d'exécu-
ter ces différentes opérations.
L'adoucisseur d'eau
Suivant les endroits, I'eau contient une quantité variable de sels calcaires et minéraux qui se déposent sur la vaisselle, en y laissant des traces et des dépôts
blanchâtres. Plus la teneur en sel est élevée et plus l'eau est "dure".
C'est pour éviter la formation de ces dépôts que le lave-vaisselle est équipé
d'un adoucisseur d'eau qui fournit de l'eau non calcaire (adoucie) pour le lavage
de la vaisselle. L'adoucisseur est automatiquement régénéré à des intervalles
réguliers, grâce à une solution de sel spécial pour lave-vaisselle.
La consommation de sel dépend de la teneur en calcaire de votre eau.
Vous pourrez demander quel est le degré de dureté de votre eau à la Compagnie Locale des Eaux.
Pour garantir un fonctionnement optimal de l'adoucisseur, tout en consommant
le minimum de sel indispensable, réglez-le en fonction de la dureté de votre
eau, en suivant les indications reportées sur le tableau suivant.
L'adoucisseur peut traiter de l'eau avec une dureté allant jusqu'à 50°d (degrés
allemands), grâce à ses 9 niveaux de réglage
Niveau
*
L’adoucisseur est réglé d’origine au niveau 4 qui est le plus courant.
*
88
°TH degrés allemands
0
1
2
3
4
5
6
7
8
9
0-4
5-8
9-11
12-17
18-22
23-28
29-33
34-39
40-45
46-50
°TH degrés français
0-8
9-14
15-20
21-30
31-40
41-50
51-60
61-70
71-80
81-90
ppm
(Parts per million)
0-80
81-140
141-200
201-300
301-400
401-500
501-600
601-700
701-800
801-900
Page 14
Pour changer le réglage, procédez comme suit:
Appuyez sur la touche marche/arrêt pour mettre le lave-vaisselle sous tension.
Puis appuyez simultanément sur les touches “chargement reduit” et “démarra-
ge retardé” pendant environ 5 secondes: un «L» suivi du chiffre 4 (niveau réglé
à l’usine) apparaîtra dans le display.
SO201
Fig. 1
Appuyez successivement sur la touche “démarrage retardé” jusqu’à ce que
le niveau désiré soit affiché.
Le niveau augmente chaque fois que vous appuyez sur la touche.
Lorsque vous n’aurez plus appuyé sur la touche “démarrage retardé” pen-
dant 5 secondes, le lave-vaisselle règle l’adoucisseur au niveau affiché et repasse au mode programmation.
Il FAUT utiliser du sel régénérant régulièrement, à partir du niveau «1»,
lorsqu’on utilise des produits compacts à base d’enzymes.
Si vous utilisez des produits de lavage traditionnels aux phosphates, ajoutez
du sel régénérant à partir du niveau «2».
Si votre eau appartient au niveau «0», elle est déjà douce et il n’est donc
pas nécessaire d’utiliser de sel régénérant.
89
Page 15
Remplissage du réservoir de sel
N'utilisez que du sel prévu pour lave-vaisselle.
Les autres types de sel contiennent certaines substances qui pourraient
rendre votre adoucisseur inefficace petit à petit.
Attention: Les confections de produits de lavage et de sel se ressemblent
souvent. Avant de remplir le réservoir de sel, vérifiez si vous avez bien pris
le bon paquet, car le fait de verser par erreur du produit de lavage dans le
réservoir de sel endommage irrémédiablement l'adoucisseur qu'il faudra
donc changer.
Sortez le panier du bas, dévissez et ôtez le bouchon du réservoir de sel.
Versez environ un litre d'eau dans le réservoir (ceci n'est indispensable que
la première fois).
Remplissez le réservoir de sel (1 kg environ), en utilisant l'entonnoir prévu à cet effet.
SALE
SALT
SALZ
SEL
SR06
Fig. 2
Revissez soigneusement le bouchon, en vérifiant qu'il ne reste pas de sel sur le
filetage et sur le joint. Par la suite, il suffit de rajouter du sel dans le réservoir
Important: Pendant le remplissage, il peut y avoir du sel qui déborde. Comme
cela risque de provoquer de la rouille, il vaut mieux rajouter du sel juste avant
de faire un lavage (sauf dans le cas du programme de lavage d'attente).
Contrôle de la réserve de sel:
Ajoutez du sel dans le réservoir chaque fois que le voyant de contrôle situé
sur le bandeau de commande s'allume.
Ne faites jamais fonctionner votre lave-vaisselle sans sel régénérant
(sauf niveau 1).
Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci
dé- borde lorsque vous versez du sel dans ce réservoir.
90
Page 16
Attention: Le voyant de "remplissage du réservoir de sel" qui se trouve sur le
bandeau de commande peut rester allumé de 2 à 6 heures après le remplissage du réservoir, et même plus, si on utilise du sel qui prend plus de temps pour
se dissoudre. Ceci ne compromet pas le fonctionnement du lave-vaisselle.
Le produit de rinçage
Ce liquide rend la vaisselle plus brillante et facilite le séchage.
Il entre en jeu automatiquement pendant le rinçage à l'eau chaude.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit
de rinçage, ce qui est suffisant pour 16-40 programmes de lavage, en fonction
de la dose programmée.
Remplissage du réservoir de produit de rinçage
Ouvrez le réservoir en faisant tourner le bouchon (A) vers la gauche.
Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que
le réservoir soit tout à fait plein. Le témoin (B) placé à côté du bouchon doit
être complètement sombre.
B
5
4
6
x
3
a
2
m
1
A
BR01
Fig. 3 Fig. 4
Refermez bien le bouchon.
Il faut essuyer avec un papier absorbant le liquide qui peut s'être écoulé hors
du réservoir pendant le remplissage, pour éviter qu'il n'y ait trop de mousse
pendant le lavage suivant.
Indicateur de remplissage du réservoir de produit de rinçage
Ajoutez du produit de rinçage quand le voyant qui se trouve sur le bandeau
de commande, s'allume. Lorsque le réservoir est plein, I'indicateur (B) (Fig. 4)
apparaît complètement sombre.
BR03
91
Page 17
Réglage de la dose
Selon le brillant que l'on a atteint et le degré de séchage, réglez la dose de
liquide avec un tournevis ou un couteau, grâce au sélecteur à 6 positions (C)
qui se trouve à l'intérieur de la goulotte de remplissage (position 1 pour dose
minimale, position 6 pour dose maximale).
Augmentez graduellement la dose, s'il reste des gouttes d'eau ou des taches
sur la vaisselle; diminuez-la s'il y a des rayures blanchâtres et collantes.
C
5
4
6
x
3
a
2
m
1
BR02
Fig. 5
Le produit de lavage
N'utilisez que des produits de lavage en poudre, liquides ou en tablettes prévus pour des lave-vaisselle ménagers.
Avant de commencer quoi que ce soit comme programme de lavage, sauf
dans le cas du "Lavage d'attente", versez du produit dans le réservoir prévu
à cet effet.
Si le couvercle est fermé, il suffit de pousser le cliquet de fermeture (D) pour
I'ouvrir.
Pour bien doser le produit, il y a deux repères à l'intérieur du bac
-MIN= 15 ml -MAX= 30 ml
92
DE12
Fig. 6
D
MIN
MAX
Page 18
La dose de produit à utiliser dépend du degré de saleté et du type de vaisselle.
Il vaut mieux respecter les quantités indiquées sur le tableau des programmes.
Refermez le couvercle, après avoir versé le produit dans le bac.
Tous les programmes de prélavage exigent une petite dose supplémentaire
de 5 g environ, qu’il faut verser sur le couvercle du bac, une fois qu’il est fermé, comme l’indique la figure.
DE11
Fig. 7
Utilisez 10 g dans le cas du programme Intensif.
A la fin de tous les programmes de lavage, le couvercle reste ouvert pour
que le bac soit prêt pour le lavage suivant.
Puisque tous les produits de lavage ne sont pas identiques, reportez-vous
aussi aux instructions fournies sur les emballages.
Nous vous rappelons que des quantités insuffisantes de produit de lavage
donnent des résultats de lavage médiocres; par contre, si on utilise trop de
produit, cela n’améliore pas de lavage et fait gâcher du produit pour rien.
N’utilisez pas trop de produit de lavage, pour mieux sauvegarder l’environnement.
93
Page 19
Programmes de lavage BIO et détergents compacts
Les produits de lavage que l'on trouve maintenant dans le commerce peuvent se
classer en deux groupes principaux, en fonction de leur composition chimique;
- les détergents traditionnels qui existent depuis des années (en poudre, liquides ou en tablettes), avec un taux d'alcalinité élevé, comprenant des substances caustiques qui sont toxiques si on les avale;
les nouveaux détergents compacts (en poudre) ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non
polluantes.
Ce modèle de lave-vaisselle vous permet de choisir, en plus des programmes
traditionnels, de nouveaux programmes BIO, étudiés exprès pour les nouveaux
détergents compacts, avec des temps et des températures de lavage qui optimisent l'effet des enzymes pour l'élimination de la saleté à des températures réduites (50°C, par exemple), de façon à obtenir les mêmes résultats qu'avec des
températures de 65°C dans le cas de produits traditionnels.
Ces nouveaux programmes BIO à température de lavage réduite, associés à
des détergents compacts, permettent non seulement de sauvegarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur.
Ces nouveaux détergents ne contenant ni phosphates ni substances blanchissantes à base de chlore, bien qu’ils soient “écologiques” sont plus sensibles à
la dureté de l’eau par rapport aux détergents traditionnels. C’est pour cette raison qu’il faut introduire du sel dans l’adoucisseur à partir de 4°dH (7°TH) pour
éviter des dépôts calcaires sur la vaisselle et sur la cuve afin d’obtenir un résultat de lavage optimum.
94
Page 20
Rangement de la vaisselle
Sortez les paniers pour y ranger la vaisselle.
Avant de mettre la vaisselle dans les paniers, éliminez les restes de nourriture (petits os, cure-dents, arêtes, bouts de viande ou de légumes, pelures de
fruits, etc.) pour éviter d'engorger les filtres, ce qui réduirait l'efficacité du
processus de lavage.
Placez toujours les casseroles, les tasses et les verres, etc., la tête en bas.
Inclinez légèrement les objets bombés ou concaves pour faciliter le passage
de I'eau. Couchez les couverts les plus longs, comme les louches, les
grands couteaux, etc., autant que possible dans le panier du haut. Evitez
que les objets ne se touchent: s'ils sont bien mis, les résultats de lavage
sont plus satisfaisants. Mettez de préférence des objets légers dans le panier du haut (bols en plastique, etc.) et installez-les de façon à ce qu'ils ne
basculent pas, en y appuyant des objets plus lourds.
Le panier du bas
Le panier du bas sert aux casseroles, aux couvercles, aux assiettes (ausqu'à 27 cm de diamètre), aux saladiers, aux couverts, etc., qu'il faut placer
comme l'indiquent les figures.
UI28
Fig. 8 (8 IEC) Fig. 9 (9 IEC)
IEC 436 / DIN 44990
UI11
IEC 436 / DIN 44990
Les plats et les grands couvercles doivent se trouver sur les côtés, autant
que possible, pour ne pas gêner la rotation du bras supérieur.
95
Page 21
UI12
Fig. 10
Il est possible d'abaisser simplement et rapidement les deux rangées de
dents qui se trouvent à l'arrière du panier inférieur, pour pouvoir charger plus
commodément des casseroles et saladiers.
Pour abaisser les dents: les tirer légèrement vers le haut et les laisser retromber (cf. figure). Pour les redresser, il suffit de les remettre en position verticale.
UI18
Fig. 11
96
Page 22
Panier à couverts
Placez les coteaux, fourchettes et cuillères dans le panier à couverts, manches
vers le bas.
Répartissez bien les couverts dans l'ensemble des compartiments et n'imbriquez pas les cuillères dans les fourchettes (ou inversement), afin que
chaque face de couvert puisse être aspergée d'eau.
Important! Ne placez pas de pièces longues dans le panier à couverts. Cela
pourrait bloquer le bras de lavage supérieur. Couchez les pièces longues telles
que louches, grands couteaux, etc. dans le panier supérieur
Pour vider plus facilement le panier à couverts, vous pouvez le retirer du panier inférieur et l'ouvrir en deux. Cela permet de retirer les petits couverts
plus facilement.
Attention! Afin que le panier à couverts ne s'ouvre pas en deux lors du retrait, empoignez bien les deux parties de l'anse.
❐ Posez le panier à couverts sur une surface plane (table, plan de travail) et
écartez les deux parties de l'anse.
❐ Une fois le panier vidé, repliez les deux demi-anses.
UI20
Fig. 12 Fig. 13
UI25
97
Page 23
Utilisation du panier supérieur
Le panier supérieur est prévu pour les assiettes (à dessert, soucoupes, assiettes plates ou creuses jusqu’à 24 cm de diamètre), les saladiers, les
tasses et les verres qu’il faut mettre comme le montrent les figures. Les
verres à pied peuvent être suspendus aux porte-tasses.
US06
IEC 436 / DIN 44990
US08
IEC 436 / DIN 44990
Fig. 14 (8 IEC) Fig. 15 (9 IEC)
Le support pour tasses sur la gauche peut être maintenu vertical, pour permettre le rangement, par exemple, de verres à pied.
US07
Fig. 16
Avant de fermer la porte, vérifiez que les bras puissent tourner librement.
98
Page 24
Réglage en hauteur du panier supérieur
Si vous devez laver des assiettes très grandes (plus de 27 et jusqu'à 31 cm
de diamètre) vous pouvez les disposer dans le panier inférieur après avoir
placé le panier supérieur dans la position la plus haute.
Pour cela:
tournez vers l'extérieur les butées avant (A) du panier supérieur, puis otez le
panier (Fig. 17).
Glissez le panier dans la position la plus haute et remettez les butées (A)
dans la position d'origine.
A
RC01
Fig. 17
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur
des assiettes ayant plus de 20 cm de diamètre ni d'utiliser les porte-tasses.
99
Page 25
Séquence des opérations
Choisissez le programme
Enfoncez la fiche dans la prise de courant.
Ouvrez le robinet de l’eau.
Pour sélectionner le programme laissez la porte entr’ouverte.
Appuyez sur la touche marche/arrêt; deux traits apparaissent dans le display.
Appuyez sur la touche qui correspond au programme; le display indique la
durée approximative du programme en minutes.
La lampe témoin correspondant au programme sélectionné s’allume, ainsi
que les voyants de l’indicateur de déroulement du programme sélectionné et
le témoin de la fermeture de la porte.
Si la réserve est épuisée, les voyants sel et produit de rinçage sur le bandeau de commande clignotent.
Vous pouvez aussi sélectionner:
- “Chargement réduit” quand les paniers sont peu chargés.
Appuyez sur la touche “chargement réduit”; le voyant correspondant
s’allume.
Faites attention de ranger la vaisselle dans les deux paniers.
- “Démarrage retardé”, en appuyant succesivement sur la touche concernée
jusqu’à ce que le retard désiré soit affiché.
Aussi longtzmps que la porte est partiellement ou totalement ouverte vous avez
encore la possibilité de modifier ou de changer la sélection du programme.
Note: l’introduction d’un programme peut aussi se faire lorsque la porte est
fermée. Dans ce cas vous ne disposez que de 5 secondes pour chaque
touche pour la sélection du programme “démarrage retardé” et “chargement
réduit” après quoi le lave-vaisselle démarrera automatiquement.
Fermez la porte du lave-vaisselle; la lampe témoin qui contrôle la fermeture
de la porte s’allumera.
Après 5 secondes le programme sélectionné démarrera, la lampe témoin qui
correspond à la phase en cours d’exécution s’allumera.
L’indication du temps affiché dans le display changera par palier de 5 minutes;
à 10 minutes de la fin du programme, le temps s’affichera minute par minute.
Si vous avez sélectionné l’option “démarrage retardé”, l’appareil commencera à décompter par palier d’une heure le temps restant avant le démarrage
du programme.
100
Page 26
Un témoin clignotant dans le display indique que la fonction “démarrage retardé” est activée.
Lorsque le temps programmé se sera écoulé, le programme démarrera automatiquement.
Fin de programme
Le lave-vaisselle s’arrête automatiquement et deux zéros sont affichés dans
le display. Les voyants de déroulement du programme sont éteints. Le
voyant de machine sous tension reste allumé jusqu’à ce que vous appuyez
sur la touche marche/arrêt.
Fermez le robinet d’eau et débranchez la prise de courant.
Attendez quelques minutes avant de vider le lave-vaisselle; vous
éviterez de vous brûler et la vaisselle sera plus sèche.
Videz d’abord le panier du bas, puis celui du haut: ceci évitera de faire goutter la vaisselle qui se trouve dans le panier du haut sur la vaisselle du bas.
Correction d’un programme
Pour annuler un programme de lavage en cours ou remettre le lave-vaisselle
à zéro si vous vous êtes trompé, appuyez sur la touche du programme sélectionné pendant 5 secondes: deux traits s’affichent dans le display et tous
les voyants de l’indicateur de déroulement du programme s’allument, indiquant que la sélection précédente a été annulée. Vous pouvez alors sélectionner un nouveau programme.
Attention
En général, il est déconseillé d’ouvrir la porte pendant que le lave-vaisselle
est en route; mais de toute façon, il y a un dispositif de sécurité qui arrête
l’appareil si on ouvre la porte.
Interruption d’un programme
Attention! De la vapeur brûlante s’échappe lorsque vous ouvrez la porte.
Faites attention de ne pas vous brûler. Ouvrez la porte avec prudence.
- L’ouverture de la porte provoque l’interruption du programme.
- Refermez la porte. Le programme reprend là où il a été interrompu.
101
Page 27
Entretien
Nettoyage à l’intérieur et à l’extérieur de l’appareil
Nettoyez les joints d’étanchéité de la porte et des bacs pour les produits de
lavage et de rinçage avec un chiffon humide.
Nettoyez le lave-vaisselle à l’extérieur, ainsi que le bandeau de commande,
avec un chiffon humide et souple en n’utilisant que des produits neutres autant que possible.
N’utilisez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).
Nettoyage des filtres
Les résidus d'aliments peuvent s'accumuler dans le filtre central (A) et il faut
les éliminer périodiquement en rinçant le filtre sous l'eau courante
Pour sortir le filtre, il suffit de le retirer à l'aide de la poignée.
Une fois le nettoyage effectué, remontez le filtre dans son emplacement
d'origine, en poussant jusqu'à ce qu'il soit bien engagé.
90°
B
A
MA04
Fig. 18 Fig. 19
Si nécessaire, nettoyez le grand filtre (B) des deux côtés, sous l'eau courante et en vous aidant d'une petite brosse.
Pour le sortir, ôtez le bras rotatif en le tirant vers le haut, tournez la colonne
(C) de 90° en sens inverse des aiguilles d'une montre, puis sortez le filtre.
Pour remonter le filtre, inversez les opérations ci-dessus.
Attention:
N'utilisez jamais le lave-vaisselle sans filtres.
Si les filtres ne sont pas bien en place, on obtient de mauvais résul-
tants de lavage.
Le nettoyange des filtres est indispensable pour que l’appareil marche
de façon optimale.
102
MA05
C
Page 28
Problèmes de fonctionnement
Avant d’appeler le Service Après-Vente, vérifiez si vous êtes en mesure de
résoudre le problème par vous-même, en vous reportant aux instructions
suivantes. Si ces conseils ne vous permettent pas de réparer la panne, mettez-vous en contact avec notre service après-vente.
Les alarmes clignotantes suivantes apparaissent sur l’afficheur (la machine ne démarre pas ou s’arrête en cours de fonctionnement).
ALARME A6
La machine n'évacue pas l'eau
■ Le tuyau d'évacuation est plié.
Redressez le tuyau et appuyez sur la touche de marche/arrêt.
■ L'évacuation de l'évier est obstruée.
Dégagez le tuyau et appuyez sur la touche de marche/arrêt.
■ La rallonge du tuyau d'évacuation ne convient pas.
Suivez attentivement les instructions de branchement pour l'évacuation et
appuyez sur la touche de marche/arrêt.
■ L'évacuation au mur est sans ventilation.
Consultez un technicien, puis appuyez sur la touche de marche/arrêt.
ALARME A3
Le lave-vaisselle est bloqué
■ Les bras rotatifs ne tournent pas, parce qu'ils sont bloqués par de la
vaisselle mal mise.
Débloquez les bras et appuyez sur la touche de marche/arrêt.
Si l'alarme réapparaît, adressez-vous au service après-vente.
ALARMES A1 A2 A7
■ Générales.
Appuyez sur la touche de marche/arrêt.
Si les alarmes persistent, adressez-vous au service après-vente.
103
Page 29
La machine ne démarre pas ou le lavage ne donne pas de bons résultats.
L'eau n'arrive pas à la machine
■ Le voyant de contrôle “robinet fermé” clignote.
■ Le robinet est fermé.
Ouvrez le robinet et appuyez sur la touche de marche/arrêt.
■ Coupure générale d'eau
Attendez que l'alimentation soit rétablie`puis appuyez sur la touche de
marche/arrêt.
■ Le tuyau d'arrivée est plié
Redressez le tuyau et appuyez sur la touche de marche/arrêt.
■ Le filtre dans le tuyau d'arrivé est obstrué.
Nettoyez le filtre dans l'extrémité du tuyau d'arrivée d'eau et appuyez sur la
touche de marche/arrêt.
■ Le filtre est obstrué
Nettoyez le filtre et appuyez sur la touche de marche/arrêt.
La machine ne démarre pas
■ La porte n'est pas bien fermée. Le voyant de contrôle “porte ouverte” cli-
gnote.
Fermez la porte et appuyez sur la touche de marche/arrêt.
■ L'appareil n'est pas bien branché.
Enfoncez bien la prise dans la fiche.
■ Absence de courant à la prise.
Vérifiez le fusible.
■ Le “démarrage retardé” est sélectionné.
Remettre la machine à zéro, puis resélectionnez le programme et appuyez
sur la touche de marche/arrêt.
■ La vaisselle n'est pas propre.
■ Les paniers sont trop chargés.
■ La vaisselle n'est pas bien placée.
■ Les bras rotatifs sont bloqués.
■ Les trous des bras sont obstrués.
■ L'extrémité du tuyau d'évacuation est immergée.
104
Page 30
■
Les filtres sont bouchés.
■ Les filtres ne sont pas bien mis en place.
■ Le distributeur de produit de lavage est mal fermé.
■ Le produit de lavage n'est pas bien dosé ou ne convient pas, il est périmé
ou est devenu dur, ou il est de mauvaise qualité.
■ Le bouchon du réservoir de sel n'est pas bien fermé.
■ Le programme de lavage ne convient pas au type de salissure.
Traces de calcaire
■ Manque de sel régénérant ou le réglage de l'adoucisseur ne correspond
pas à la dureté de l'eau.
■ Absence de produit de rinçage ou quantité insuffisante.
Trop de bruit pendant le lavage
■ Les pièces de vaisselle se cognent entre elles.
■ Les bras de lavage touchent la vaisselle.
Vaisselle mal séchée
■ La vaisselle est restée trop longtemps dans l'appareil, porte fermée, après
le cycle de lavage.
■ Vaisselle à fond incurvé mal positionnée.
La porte se ferme difficilement
■ Le lave-vaisselle n'est pas de niveau ou n'a pas été correctement encas-
tré.
105
Page 31
Service après-vente
Dans le chapitre concernant les "Problèmes de fonctionnement", nous avons
fourni une liste des principaux inconvénients que vous pouvez résoudre par
vous-même. Si vous désirez vous mettre en contact avec notre service aprèsvente pour résoudre l'un des cas cités ci-dessus ou bien parce que l'appareil
ne marche pas bien, veuillez ne pas oublier que la visite de notre technicien
ne peut pas se faire gratuitement, même si l'appareil est encore en garantie.
Si vous ne trouvez pas d'explication pour la panne dans le mode d'emploi, il
vaut mieux que vous vous adressiez à notre service après-vente.
Quand vous y faites appel, veuillez citer le numéro de l'appareil (E-NR) et le
numéro de série (F-NR) qui se trouvent sur la plaque d'immatriculation. Celle-ci est placée sur la droite, en haut, à l'intérieur de la porte.
Mod.
........
Prod.No.
........
Ser. No.
.........
E- NR
......
F-NR
......
Fig. 20
Pour garder ces numéros à votre portée, nous vous conseillons de les recopier ci-dessous.
E-NR ..............................
F-NR ..............................
En précisant ces données, vous permettrez à notre service après-vente d'identifier la pièce requise, si bien que l'appareil pourra être réparé dès la première
visite de notre technicien, sans qu'il soit nécessaire de prévoir des frais supplémentaires pour d'autres déplacements.
106
Page 32
Données techniques
Capacité de rangement de vaisselle
9 couverts normalisés, y compris les couverts de service.
Pression de l’eau
5-80 N/cm2(0,5-8 Bar = 0,05-0,8 MPa).
Branchement électrique
Les détails concernant le branchement électrique sont fournis sur la plaque
d’immatriculation du lave-vaisselle, qui se trouve à droite de la porte.
Cet appareil est conforme aux Directives Communautaires
suivantes:
- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité electromagnétique) modifications successives.
107
Page 33
Installation
Mise en place
Placez l'appareil le plus près possible du robinet d'eau et de l'endroit prévu
pour l'évacuation de l'eau sale. Pour que la porte se ferme correctement, il
faut que l'appareil soit stable et bien horizontal.
Réglez les pieds pour que l'appareil soit bien horizontal.
Pour les appareils standard
Si vous désirez votre appareil standard sous un plateau de travail vous pouvez alors retirer le plan de travail (recouvrant le lave-vaisselle). Pour cela, il
faut procéder de la manière suivante: desserrer les deux vis avant. Puis soulever le plan de travail, le dégager du dispositif le bloquant à l'arrière et l'enlever en le tirant.
Avant de mettre l'appareil en place, veuillez tenir compte du fait que le dessous et le bord avant du plateau de travail devront être recouverts d'une
feuille d'aluminium (en vente au service après-vente).
Les instructions de montage sont indiquées au verso de cette feuille. C'est la
seule manière de protéger avec efficacité votre plateau de travail contre un
endommagement par la vapeur d'eau qui se dégage de l'appareil quand
vous ouvrez la porte.
Remarque:
(ne concerne que les appareils standard avec plan de travail) Si, pour des raisons de place, il n'est pas possible d'éviter une installation du lave-vaisselle directement à côté d'une cuisinière à gaz ou à charbon, il faut ajouter une plaque
calorifuge (mesurant 85 x 57,5 cm) entre la cuisinière et le lave-vaisselle. Il est
conseillé de la recouvrir d'une feuille d'aluminium sur la face se trouvant contre
la cuisinière.
Adaptation du plan de travail (uniquement pour les appareils standard)
Vous pouvez décaler le plan de travail de 25 mm vers 1'avant ou vers 1'arrière, pour que la machine s'aligne aux éléments de votre cuisine. Pour cela,
desserrer les deux vis de fixation avant, amener le plan de travail dans la position souhaitée et serrer à nouveau les vis (Fig. 21).
IN02
Fig. 21
108
Page 34
Habillage de la porte
La porte peut être habillée avec un panneau décor dont les dimensions sont
les suivantes:
Largeur 436 mm
Hauteur 592 mm
Epaisseur max. 4 mm
Pour cela:
Retirez la cadre de la porte en dévissant les vis de fixation (voir figure).
Appliquez le panneau décor et fixez à nouveau le cadre.
AP02
Fig. 22
Important: L'application du panneau décor doit avoir lieu avant l'encastrement
de l'appareil.
Pour les appareils à encastrer
Vérifiez les dimensions dans les instructions pour l’installation, sur le gabarit
de montage.
Faites attention aux aspects suivants avant l’installation:
Quand on ouvre la porte, à la fin du programme de lavage, il y a de la va-
peur qui sort du lave-vaisselle et qui risque de déformer ou d’endommager
les plans de travail, s’ils ne sont pas hydrofuges.
L’emballage de l’appareil comprend une protection métallique. Il faut bien la
mettre en place de toute façon, pouréviter d’endommager le plan de travail.
La protection doit être montée comme cela est indiqué sur le gabarit de
montage.
Ensuite, on peut installer le lave-vaisselle à l’emplacement prévu, à l’intérieur du meuble.
Pendant l’encastrement du lave-vaisselle, veillez à ce que le tuyau de
vidange et le câble d’alimentation puissent se déplacer librement à l’arrière de l’appareil, dans le bas, pour éviter de les plier ou de les écraser.
109
Page 35
Branchement au réseau d'eau
Le lave-vaisselle est conçu selon les prescriptions de sécurité en vigueur et
il est doté d'un dispositif de sécurité empêchant le reflux de l'eau de rinçage
dans la conduite d'eau du robinet. Le lave-vaisselle peut être raccordé à
l'eau froide ou chaude jusqu'à 60°C max.
Le raccordement du lave-vaisselle à un chauffe-eau ouvert est fortement déconseillé.
Le tuyau d'arrivée d'eau est doté d'un raccord à vis (selon la norme DIN 259)
raccordable à un robinet d'arrêt (robinet d'eau) à raccord fileté (3/4").
Les joints d'étanchéité adéquats sont fournis. N'utilisez aucun autre joint.
Les écrous du raccord à vis peuvent être serrés à la main.
Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation, utilisez
exclusivement un tuyau complet normalisé disponible auprès de notre SAV.
Ne le coupez en aucun cas.
Attention! Le tuyau d'arrivée d'eau ne doit pas être coudé, comprimé ou
emmêlé. Veillez à une pose soigneuse.
Afin que la prise d'eau du robinet dans votre cuisine ne soit pas restreinte,
nous vous conseillons d'installer un robinet d'eau supplémentaire. Si cela est
impossible, ajoutez un raccord en T sur le robinet d'eau existant.
L'installation murale supplémentaire vous incombant peut être limitée grâce à
I'utilisation d'un.mélangeur d'évier à raccordement et robinet à soupape d'arrêt.
Pression d'eau minimale:
0,5 bar (5 N/cm2, 50 kPa).
Si la pression d'eau est inférieure à 0,5 bar, demandez conseil au SAV.
Pression d'eau maximale:
8 bars (80 N/cm2, 0,8 MPa).
Une pression supérieure à 8 bars nécessite le montage d'un réducteur de
pression (disponible auprès d'un revendeur spécialisé).
110
Page 36
Branchement à la vidange
L'extrémité du tuyau de vidange peut être branchée de plusieurs façons:
au syphon de vidange de l'évier, en la fixant au moyen d'un collier,
à une ouverture dans le mur, munie d'un évent, dont le diamètre interne doit
être de 4 cm au moins,
accrochée au rebord de l'évier, en utilisant la crosse en plastique spéciale,
prévue à cet effet.
La prise de vidange doit se trouver à une hauteur comprise entre 30 cm (mi-
nimum) et 100 cm (maximum) du sol.
Le tuyau de vidange peut s'orienter à droite ou à gauche.
Evitez de plier ou d'écraser le tuyau, car ceci pourrait ralentir le passage de
I'eau ou même l'empêcher.
CS12
Fig. 23
Ø 21
Ø 18
Ø 18
Ø 21
+ 2 m max
max 100 cm
min 4 cm
min 30 cm
max 100 cm
Rallonge du tuyau de vidange
S'il faut mettre une rallonge au tuyau de vidange, elle ne doit pas avoir plus
de 2 mètres de longueur et elle ne doit pas avoir un diamètre interne inférieur à celui du tuyau fourni. Les raccords utilisés pour le branchement du
tuyau de vidange doivent avoir un diamètre interne qui ne soit pas inférieur à
celui du tuyau de vidange.
111
Page 37
Système de protection contre les fuites d'eau
Pour empêcher les dommages causés par des fuites éventuelles, le lavevaisselle est doté d'un système de protection contre les fuites d'eau.
Outre une protection contre le débordement empêchant la montée incontrôlée
de l'eau dans l'appareil, ce dernier possède une protection contre les fuites (interrupteur à flotteur placé au fond de la cuve). Celui-ci se déclenche en cas d'inétanchéité de l'appareil.
En cas d'incident, la soupape de sûreté placée dans l'appareil coupe immédiatement l'arrivée d'eau et la pompe d'évacuation se met en marche.
Ainsi, I'eau ne peut plus déborder. L'eau restant dans l'appareil est automatiquement évacuée par la pompe.
Ce système fonctionne même si l'appareil est éteint. Il ne doit toutefois pas
être débranché.
L'incident est signalé par un bruit de pompe, même lorsque l'appareil est éteint.
■ En cas d'incident, fermez tout d'abord le robinet d'eau. Puis retirez la prise
de l'appareil. En cas de branchement fixe: retirez le(s) fusible(s) ou dévissez le(s) fusible(s) à vis.
Branchement électrique
Branchez l'appareil à une prise munie d'une fiche de terre.
Le branchement fixe au secteur ne peut être effectué que par un électricien
qualifié, conformément aux caractéristiques techniques de branchement de
la Compagnie d'Electricité locale.
Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque d'immatriculation qui se trouve à droite de la porte. Si
l'appareil n'est pas équipé d'un adaptateur pour voltages variables, il faut
suivre les instructions qui se trouvent sur le schéma des commutations du
point d'alimentation.
Lorsqu'on branche le lave-vaisselle au secteur, il faut vérifier que le
voltage de ce dernier corresponde au voltage nominal indiqué sur la
plaque d'immatriculation.
Le fabricant ne reconnaît aucune responsabilité en cas d'accident dû
au non-respect de ces normes de sécurité.
Pour débrancher le lave-vaisselle, il suffit de décrocher la prise. Si l'appareil a
un branchement fixe, il faut intervenir au niveau de l'équipement électrique (fusibles, interrupteur automatique, interrupteur de protection de courant parasites
ou autres, avec une ouverture entre les contacts de >3 mm).
112
Page 38
AEG Hausgeräte GmbH
Postfach 1036
D-90429 Nürnberg
AUS
ERFAHRUNG
GUT
© Copyright by AEG
152991 06/0 0/1097
ende fr es
Loading...
