Page 1
47035GR
Instrukcja Obsługi
Kuchnia elektryczna
wolnostojąca
Page 2
2
Spis treści
Wskazówki dla użytkownika
Obsługa urządzenia
Przed pierwszym użyciem
Piekarnik elektryczny
Wentylator piekarnika
Rozmrażanie
Pieczenie tradycyjne
Pieczenie na grillu

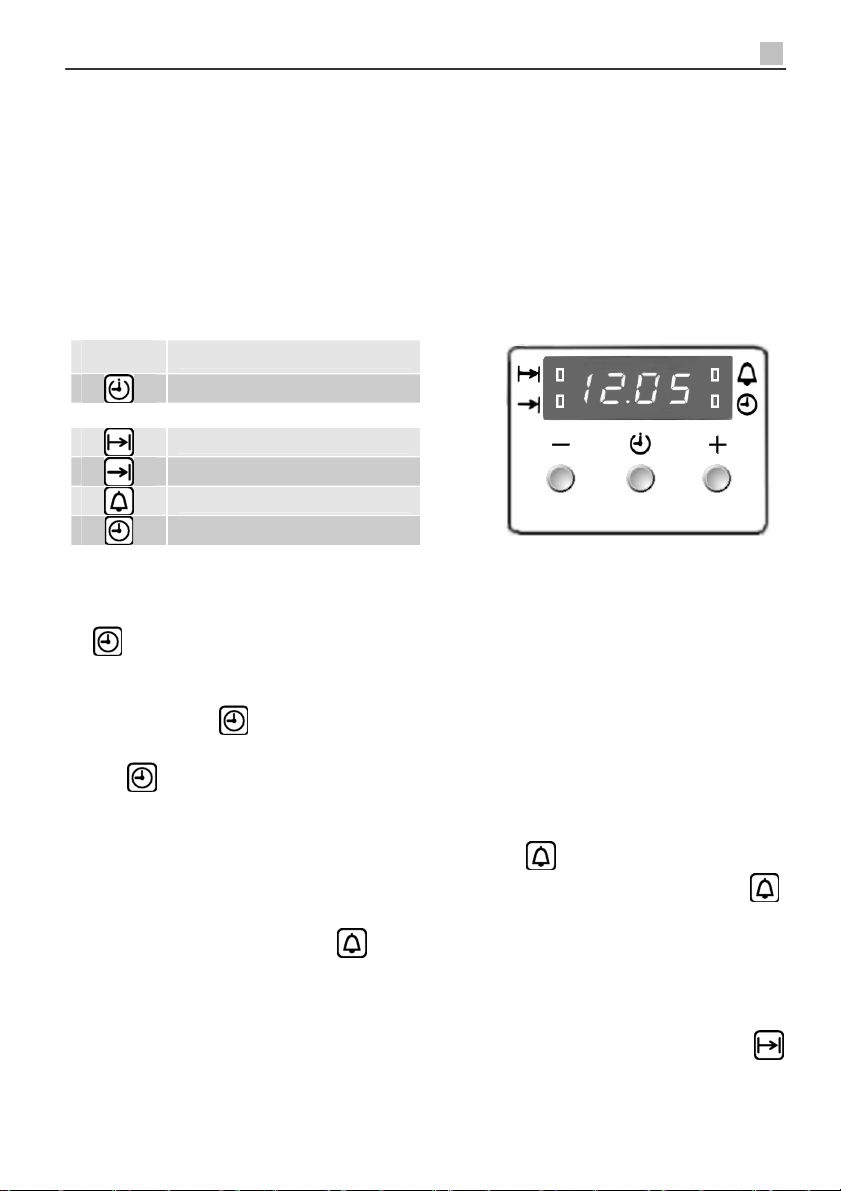

Zegar LED z minutnikiem
Tabele pieczenia
Obsługa płyty
Konserwacja i czyszczenie

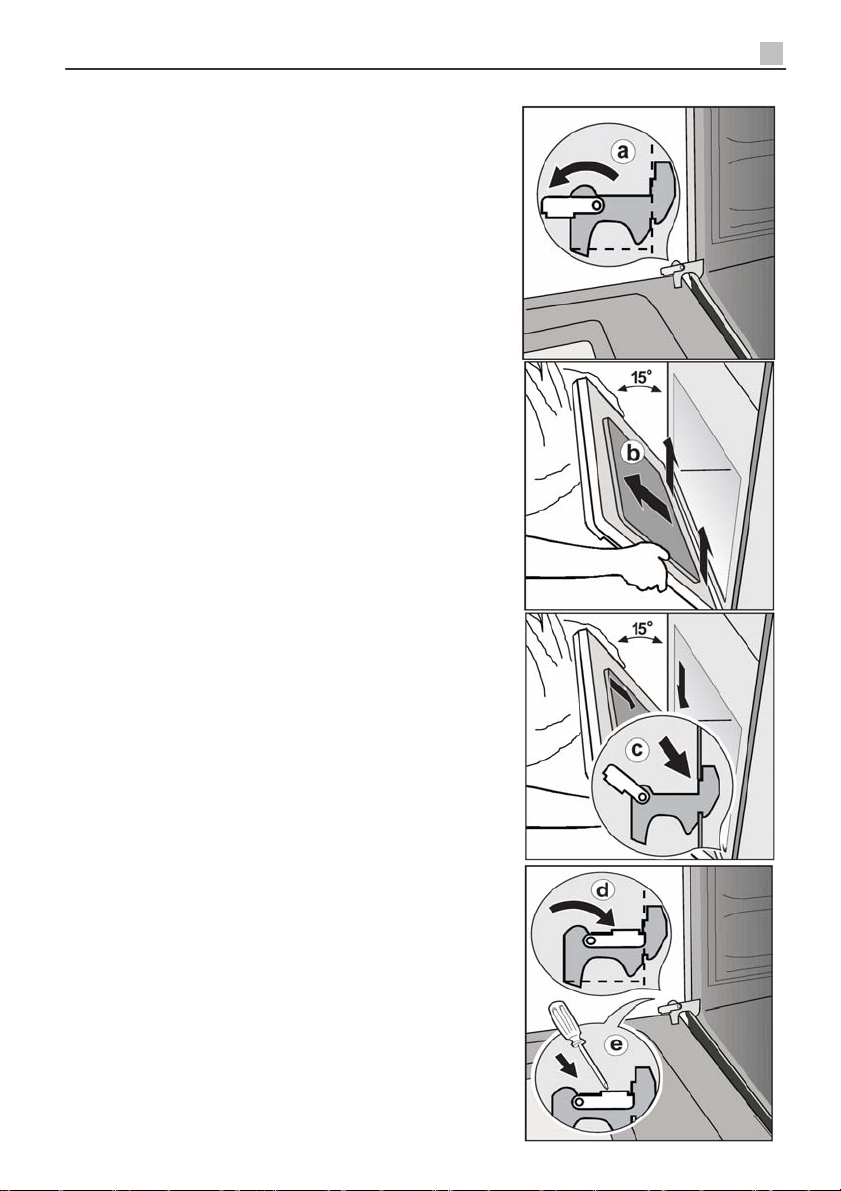

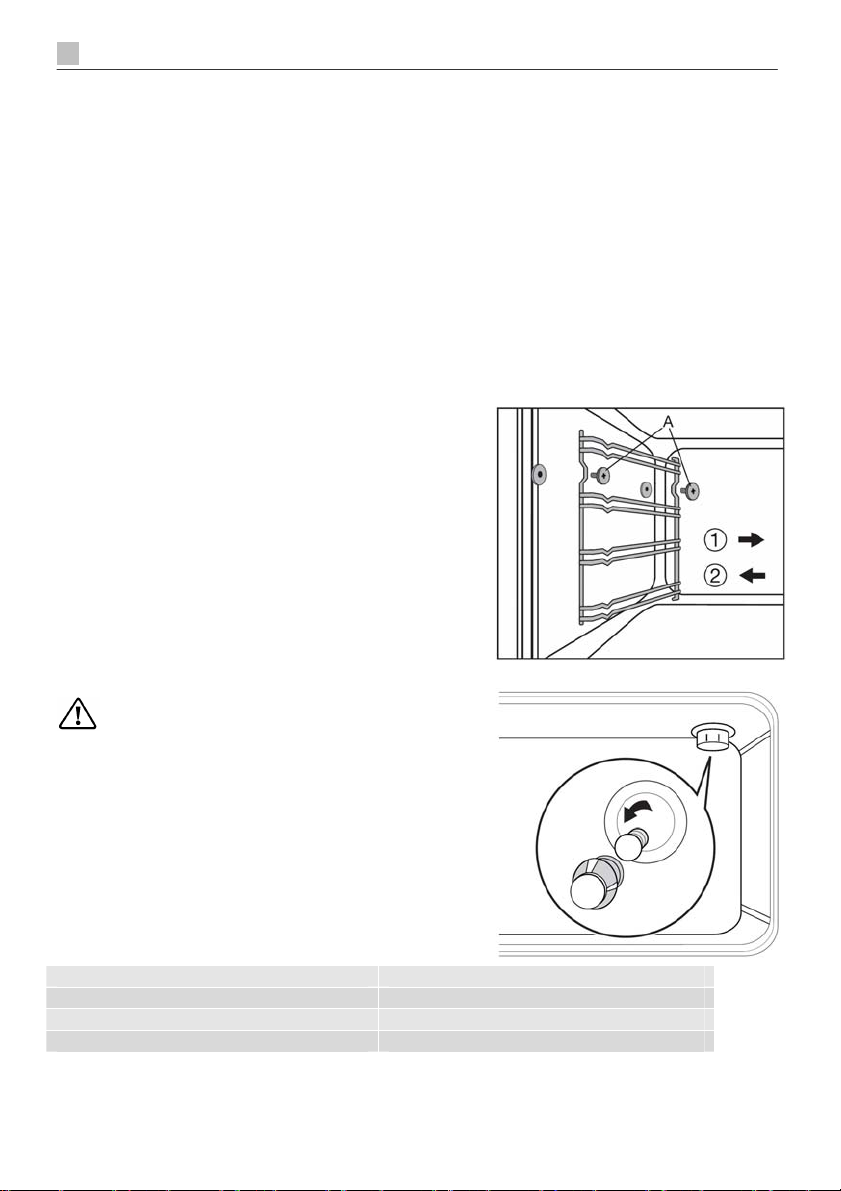

Wymiana żarówki piekarnika
Co zrobić, gdy...
Wskazówki dla instalatora
Dane techniczne
Instalacja

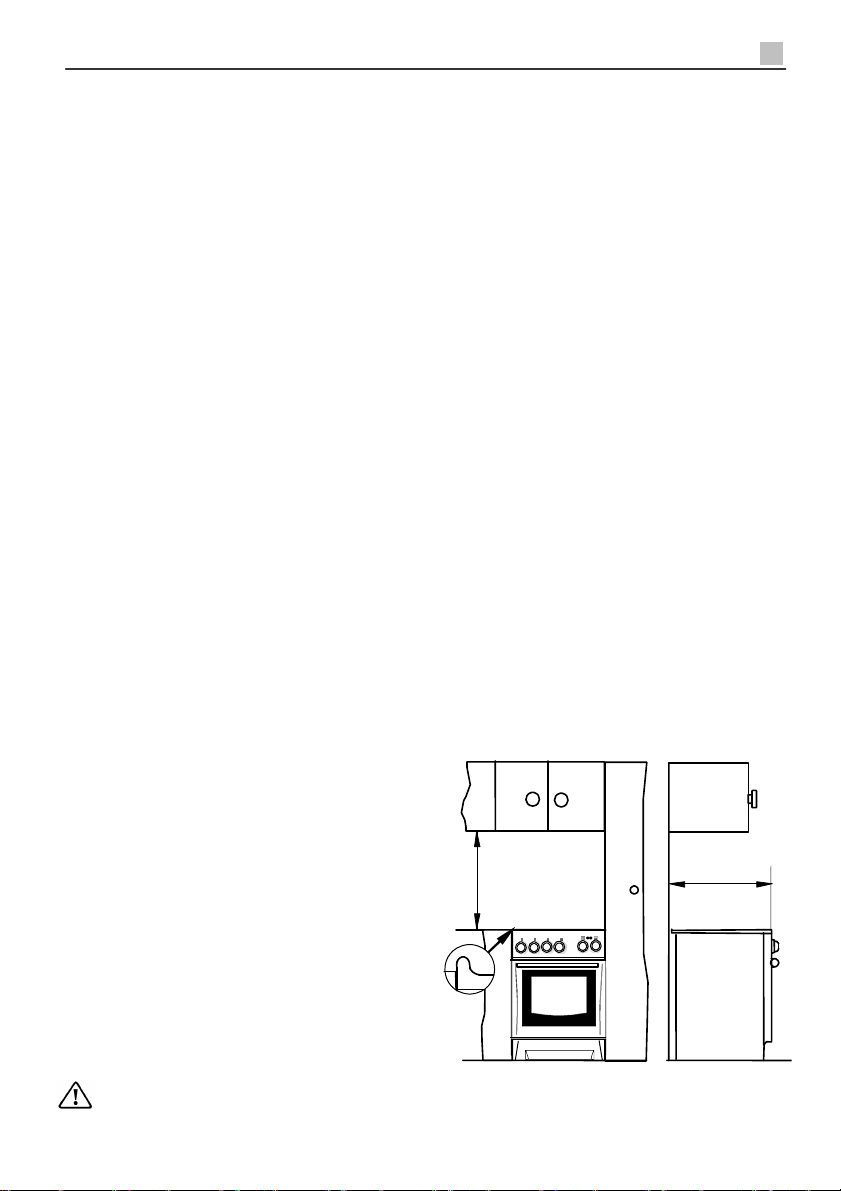

Ustawienie

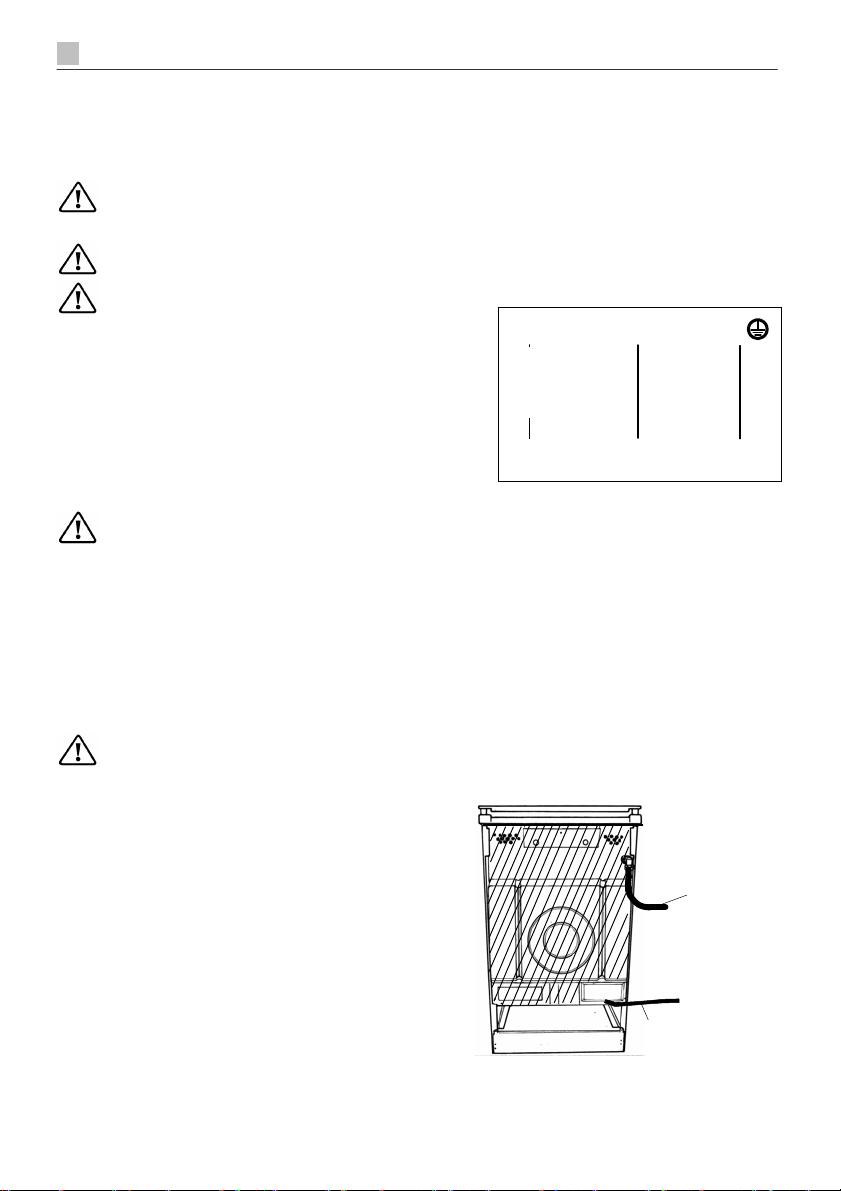

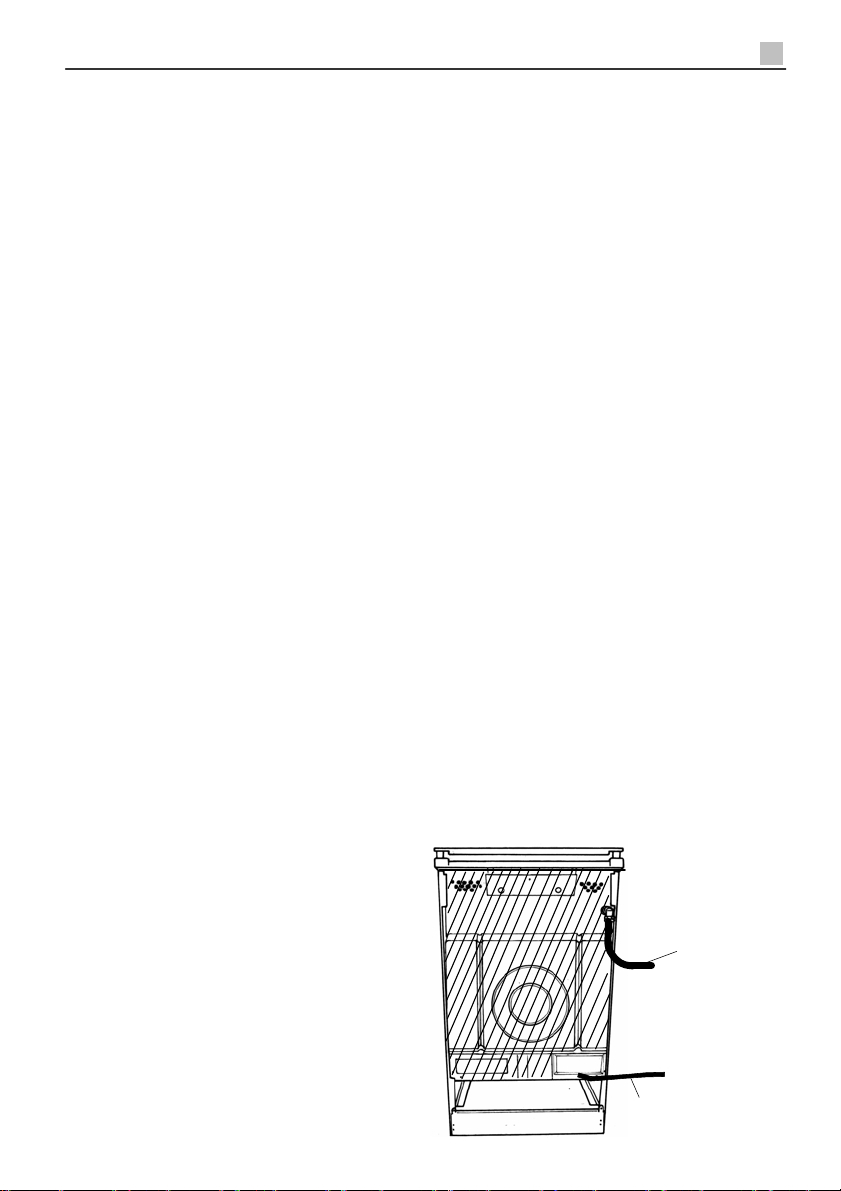

Podłączenie do zasilania elektrycznego

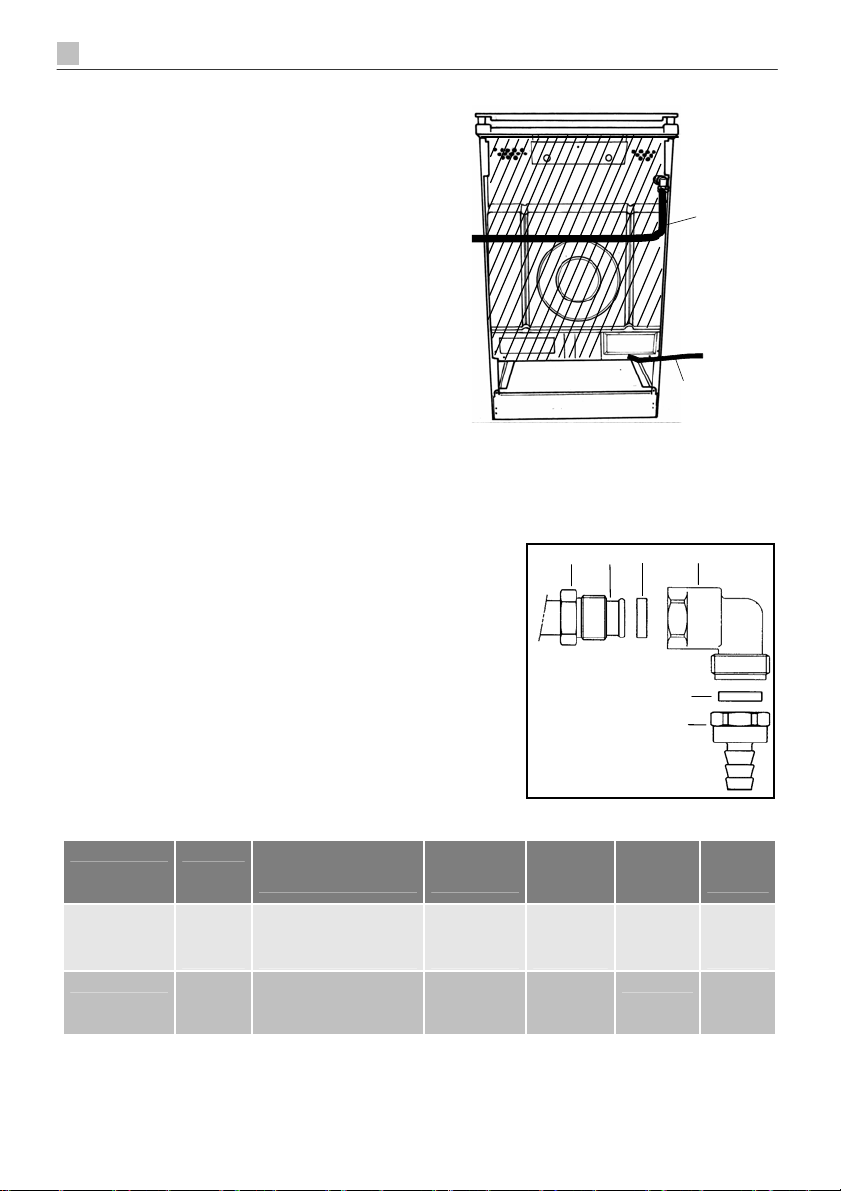

Podłączenie do zasilania gazem

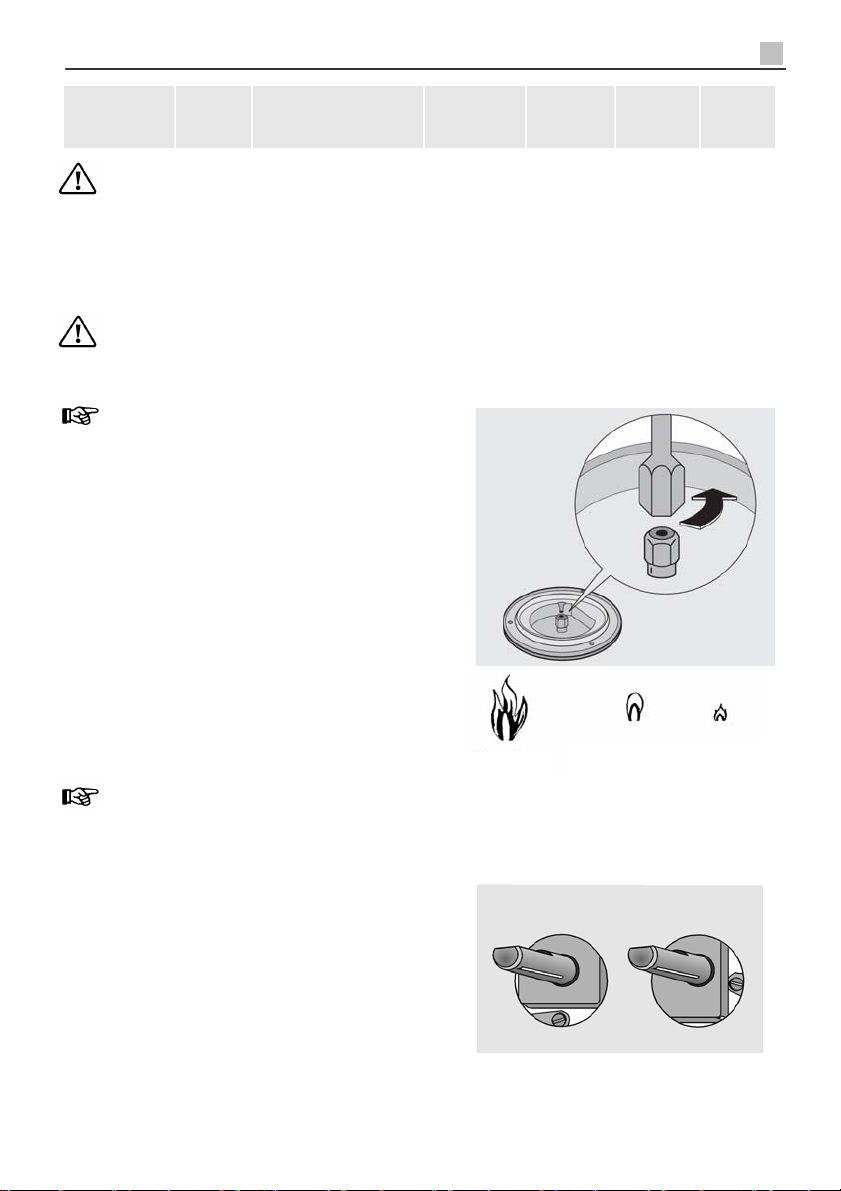

Przestawienie na inny rodzaj gazu
Warunki gwarancji
Gwarancja europejska
Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące
znaczenie:.
Wskazówki dotyczące bezpieczeństwa
Obsługa urządzenia
Wskazówki i porady
Informacje dotyczące ochrony środowiska naturalnego
5
6
6
7
8
9
10
11
11
12
14
16
18
19
20
21
22
22
23
25
26
26
Page 3
Wskazówki dotyczące bezpieczeństwa
3
Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w
której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.
Instrukcję obsługi należy przechowywać przez cały czas użytkowania kuchni.
W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi
nowemu użytkownikowi.
Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie
kuchni.
Instalacja
• Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń
gazowych z odpowiednimi uprawnieniami.
• Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i przesuwania urządzenia.
• Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania.
• Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz
rodzaj gazu, do którego kuchnia jest przystosowana
• Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz
także tabliczka znamionowa urządzenia).
• Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację
nawiewno – wywiewną. Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania
gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.
• Kuchenkę należy podłącz
• Sprawdzić zgodność parametrów instalacji elektrycznej z danymi umieszczonymi na tabliczce
znamionowej.
• Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie.
• Urządzenie to nie jest podłączone do przewodów odprowadzających spaliny. Powinno być
zainstalowane i przyłączone zgodnie z aktualnymi przepisami instalacyjnymi. W szczególności
należy uwzględnić odpowiednie wymagania dotyczące wentylacji.
Bezpieczeństwo dzieci
• Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom
na zabawę w pobliżu urządzenia
• Kuchnia nagrzewa się podczas pracy i pozostaje gorąca przez jakiś czas. Nie zezwalać
dzieciom na przebywanie w pobliżu kuchni, do czasu jej ostygnięcia.
• Dzieci mogą także zranić się / poparzyć przy zdejmowaniu garnków i naczyń z kuchni.
Podczas pracy
• Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa
domowego. Stosowanie jej do innych celów jest niedozwolone!
• Podczas pracy kuchni powstaje ciepło i wilgoć.
Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.
yć do zasilania elektrycznego: 230V, 50Hz.
Page 4
4
• W przypadku zalania kuchni, nie należy jej używać. Nie obsługiwać kuchni mokrymi rękoma.
• W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie
okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).
• W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić
uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały
przytrzaśnięte drzwiami kuchni).
• Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez
nadzoru, ponieważ przegrzany olej może się zapalić.
• Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż
mogą się one przewrócić i zawartość naczynia wyleje się na palniki.
• Do wkładania
i wyjmowania potraw z piekarnika należy zawsze używać kuchennych rękawic
ochronnych.
• Kuchnia nagrzewa się podczas pracy. Nie dotykać nagrzanych elementów wewnątrz piekarnika,
gdyż może dojść do oparzenia.
• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF” (wyłączony), kiedy kuchenka nie jest
użytkowana.
• Ze względów bezpieczeństwa i higienicznych kuchenkę należy utrzymywać w czystości.
Tłuszcz i resztki potraw mogą stać się przyczyną pożaru!
• Piekarnik należy czyścić zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi.
• Na palnikach kuchni oraz w piekarniku nie należy używać plastikowych naczyń. Nie przykrywać
wewnętrznych elementów piekarnika folią al
uminiową.
• Otwór wentylacyjny piekarnika (z tyłu, w środkowej części płyty) nie może być zasłonięty, gdyż
zapewnia prawidłową wentylację komory piekarnika.
• Piekarnik należy wyłączyć przed wyjęciem filtra. Po oczyszczeniu filtra należy włożyć go na
miejsce, postępując zgodnie ze wskazówkami zawartymi w instrukcji obsługi.
• Urządzenie jest wyposażone w szklaną pokrywę. Służy ona jako osłona przed kurzem gdy jest
zamknięta oraz jako osłona przed chlapiącym tłuszczem gdy jest otwarta. Nie używać pokrywy,
w żadnym innym celu. Kiedy używasz piekarnika, szklana pokrywa musi być otwarta.
• Zawsze usuwaj zabrudzenia z powierzchni pokrywy przed jej otwarciem, a urządzenie mu
si
ostygnąć przed zamknięciem pokrywy.
• Kiedy skończysz używać kuchenkę, nie zamykaj szklanej pokrywy dopóki piekarnik i płyta
grzejna nie wystygną. Jeżeli zamkniesz pokrywę gdy palniki i płyta grzejna będą gorące,
szklana płyta może popękać i sie rozkruszyć raniąc kogoś.
Serwis
• Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym. Użytkownikowi nie
wolno samodzielnie wykonywać napraw! Autoryzowany zakład serwisowy posiada oryginalne
części zamienne.
Ochrona środowiska naturalnego
• Wszystkie materiały opakowania nadają się do powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.
Page 5
• Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego.
5
Symbol
na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować
tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców
wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa
utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na
środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami
oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
Wskazówki dla użytkownika
Panel sterujący
Pokrętło tylnego lewego pola grzejnego
Pokrętło przedniego lewego pola grzejnego
Pokrętło przedniego prawego pola grzejnego
Pokrętło tylnego prawego pola grzejnego
Zegar elektroniczny
Plyta
Tylny lewy palnik (pomocniczy)
Przedni lewy palnik (duży)
. Przedni prawy palnik (średni)
Tylny prawy palnik (średni)
Termostat piekarnika
Lampka kontrolna termostatu piekarnika
Lampka kontrolna
Pokrętło wyboru funkcji piekarnika
Page 6
6
Piekarnik

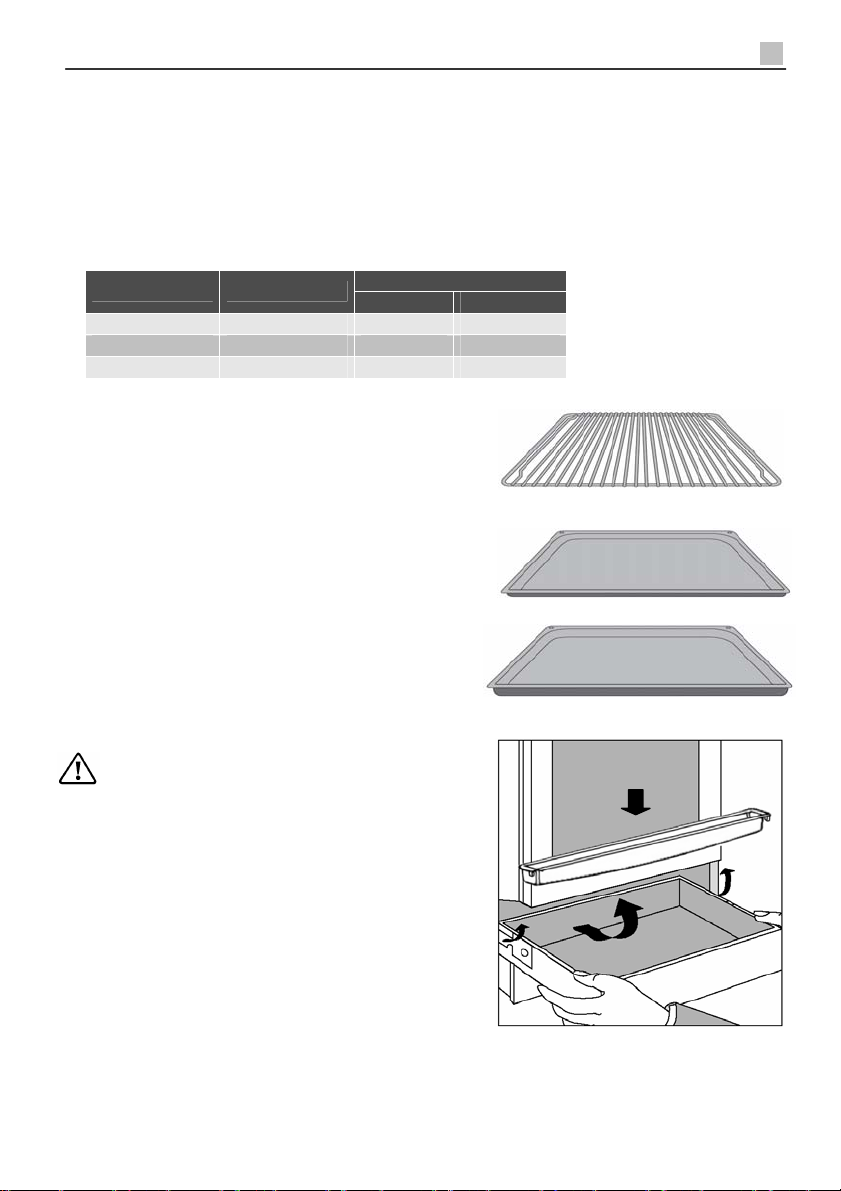

A. Prowadnica
B. Taca
C. Wentylator
Obsługa urządzenia
Przed pierwszym użyciem
Zdjąć wszystkie elementy opakowania (wewnątrz i z zewnątrz urządzenia), przed włączeniem
piekarnika.
Przed pierwszym użyciem urządzenia należy rozgrzać piekarnik, bez wkładania żywności. W tym
czasie może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne.
1. Wyjąć wszystkie akcesoria z piekarnika.
2. Zdjąć naklejki lub folie ochronne, jeżeli występują.
3. Rozgrzać piekarnik przez 45 minut ustawiając odpowiednie pokrętło na pozycję “max”.
Tę samą czynność należy powtórzyć włączając grill na 5-10 minut.
Umyć akcesoria łagodnym detergentem. Opłukać i osuszyć.
Tabliczka znamionowa
Oznaczenie modelu urządzenia znajduje się na tabliczce znamionowej kuchni (z lewej strony, po
otwarciu drzwi kuchenki).
Wartość wymaganego zabezpieczenia kuchenki jest także podana na tabliczce znamionowej.
Kondensacja i
Podczas ogrzewania żywności pojawia się para. Piekarnik częściowo odprowadza powstałą parę.
Pomimo to, nie należy stać na wprost piekarnika podczas otwierania drzwi, aby pozwolić na
swobodne ujście pary.
Jeżeli para przedostanie się na chłodne powierzchnie poza piekarnikiem, wtedy nastąpi
kondensacja pary i pojawią się krople wody. Jest to zjawisko normalne i nie świadczy o usterce
urządzenia. Aby zapobiec przebarwieniom, należy regularnie wycierać powstałe krople wody.
Naczynia
Używać żaroodpornych naczyń, które wytrzymują temperaturę do 290°C.
Na podstawę piekarnika nie wolno stawiać żadnych naczyń i garnków.
para
Drzwi piekarnika nagrzewają się w czasie pracy. Nie zezwalać dzieciom na zabawę w
pobliżu włączonego piekarnika.
Page 7
7
Przy włączonym piekarniku, pokrywa kuchni powinna być podniesiona, aby uniknąć
przegrzania.
Piekarnik elektryczny
Pokrętło wyboru funkcji piekarnika
włączona górna i dolna grzałka; pieczenie tradycyjnych
Pieczenie tradycyjne
Nagrzewanie dolną grzałką
Nagrzewanie górną grzałką
Grill
Pieczenie z nawiewem
Rozmrażanie
Uwaga
Na dnie piekarnika nie wolno stawiać żadnych naczyń, patelni, tac lub folii aluminiowej. Może dojść do
nagromadzenia ciepła i uszkodzenia piekarnika oraz emaliowanych powierzchni.
Pokrętło termostatu
Temperaturę można ustawić obracając pokrętło piekarnika w kierunku zgodnym z ruchem wskazówek
zegara.
Temperaturę można ustawić w zakresie od 50°C do 290°C.
Termostat kontroluje temperaturę płynnie, więc można wybrać poziom temperatury pomiędzy tymi, które
są wyraźnie oznaczone.
Ustawienie maksymalne jest odpowiednie do pieczenia na grillu.
Wskazówki
• Po wyborze temperatury zostanie podświetlona lampka kontrolna termostatu. Będzie podświetlona, aż
piekarnik osiągnie zadaną temperaturę; następnie zgaśnie i będzie się zapalała, pokazując, że termostat
kontroluje temperaturę wewnątrz piekarnika.
• Lampka kontrolna piekarnika zostanie podświetlona po ustawieniu funkcji piekarnika, na czas jej
trwania.
potraw, które nie wymagają zmian temperatury w czasie
pieczenia. Jeżeli to konieczne, rozgrzać wstępnie
piekarnik przed włożeniem potrawy..
pozwala na przypieczenie potraw od spodu..
pozwala na rumienienie wierzchu potraw.
Grill nie może pracować równocześnie z
piekarnikiem. Drzwi piekarnika musza być
zamknięte podczas grillowania. Uwaga: Przy
funkcji Grill temperatura maksymalna to 230°C.
termoobieg; funkcja pozwala na pieczenie więcej niż
jednej potrawy jednocześnie, bez przenikania się
smaków i zapachów, na kilku poziomach.
(To NIE jest funkcja pieczenia). Pomocne przy
rozmrażaniu produktów.
Page 8
8
Używanie wentylatora piekarnika
Wentylator
Powietrze jest ogrzewane I rozprowadzane wewnątrz piekarnika dzięki pracy wentylatora,
umieszczonego w tylnej ściance urządzenia. Wentylator nadmuchuje gorące powietrze, aby
zapewnić jednorodną temperaturę wewnątrz piekarnika.
Korzyści wynikające z tego sposobu pracy są następujące:
Szybkie Rozgrzewanie
Szybkie osiąganie wyznaczonej temperatury eliminuje konieczność wstępnego nagrzewania
piekarnika (do czasu pieczenia wskazanego w przepisie należy dodać 5-7 minut). Potrawy
wymagające pieczenia w bardzo wysokich temperaturach należy włożyć do rozgrzanego piekarnika,
np. chleb, suflety itp.
Niższe temperatury pieczenia
Pieczenie z nawiewem wymaga niższych temperatur, niż pieczenie tradycyjne.
Dlatego należy pamiętać o zmniejszeniu temperatury o 20-25°C korzystając z dotychczasowych
przepisów.
Jednakowa temperatura pieczenia
Wentylator umożliwia utrzymanie jednakowej temperatury wewnątrz piekarnika, niezależnie od
poziomu ułożenia blachy. Pozwala to także na pieczenie kilku potraw jednocześnie. Należy
pamiętać, że pot
Zapachy potraw nie przenikają się
Jak używać wentylatora
1. Pokrętło wyboru funkcji piekarnika ustawić w położeniu
2. Pokrętłem termostatu ustawić wymaganą temperaturę pieczenia.
rawy na najwyższym poziomie będą rumieniły się nieco szybciej.
.
WSKAZÓWKI I PORADY
Podczas pieczenia z nawiewem więcej niż jednej potrawy należy ustawić naczynia na środku
każdej z blach (zamiast kilku naczyń na jednym poziomie).
Przy całkowitym wypełnieniu piekarnika potrawami, czas pieczenia będzie nieco dłuższy.
Na podstawie piekarnika można ułożyć blachę. Naczynie wstawić do blachy – nie stawiać naczynia
bezpośrednio na dnie piekarnika, aby zapewnić prawidłową cyrkulację powietrza wokół produktów.
Gdy piekarnik jest całkowicie wypełniony tym samym produktem (np. tace ciastek) – będą one
upieczone jednakowo i należy je wyjąć z piekarnika w tym samym czasie. Jeżeli na tacach znajdują
się produkty różnego rodzaju i rozmiaru, np. herbatniki – czas pieczenia będzie inny.
Wentylator sprawdza się także do ogrzewania produktów, bez konieczności wcześniejszego
rozmrażania, np. tarty owocowe, paszteciki kiełbaski i inne produkty o niewielkich rozmiarach.
Ustawić temperaturę 190-200C I włączyć p
produktów).
iekarnik na 20-40 minut (w zależności od ilości
Page 9
Odpowiednie ustawienie czasu I funkcji zależy od zdobywanego doświadczenia I preferencji
użytkownika. Temperatury mają charakter orientacyjny i należy je podwyższać lub obniżać, zgodnie
z indywidualnymi upodobaniami.
Wpływ naczyń na efekty pieczenia
Naczynia I formy różnią się grubością, kolorem, stopniem przewodzenia ciepła do produktu:
A naczynia aluminiowe, gliniane, ze szkła żaroodpornego oraz jasne formy redukują rumienienie
spodu potrawy.
B naczynia emaliowane, kolorowe oraz ciemne, ciężkie formy do pieczenia wpływają na intensywne
rumienienie potraw od spodu.
Rozmrażanie
Wentylator piekarnika pracuje bez emisji ciepłego powietrza, w temperaturze pokojowej.
Funkcję polecamy zwłaszcza dla delikatnych produktów, które są nieodporne na wyższą
temperaturę, np. torty z kremem, chleb i produkty zbożowe.
Wskazówki i porady
• Produkty przykryć folią aluminiową, plastikową lub pokrywką, aby uniknąć ich wysuszenia w
trakcie rozmrażania.
• Małe lub płaskie produkty (filety rybne, wątróbka, mięso) rozmrażają się w ciągu 1-2 godzin.
Po rozmrożeniu należy je natychmiast poddać obróbce cieplnej.
• Produkty ułożyć w jednej warstwie I obrócić w połowie czasu rozmrażania.
• NIE pozostawiać rozmrożonych produktów w temperaturze pokojowej. Natychmiast ugotować
lub włożyć do chłodziarki.
• Przestrzegać zasad higieny podczas obróbki świeżej, mrożonej i gotowanej żywności.
Pieczenie tradycyjne
Po włączeniu tej funkcji ciepło dochodzi do potrawy zarówno z dolnej, jak i górnej grzałki. Przydatne
do pieczenia na jednym poziomie, zwłaszcza dań, które wymagają dodatkowego rumienienia spodu
(quiche, tarta itp.). Potrawy zapiekane, lasagne, które wymagają dodatkowego rumienienia
wierzchu można także przygoto
wywać używając górnej i dolnej grzałki.
9
Jak włączyć pieczenie tradycyjne
• Obrócić pokrętło wyboru funkcji piekarnika do pozycji
.
• Ustawić pokrętło termostatu na wymagany poziom temperatury.
Nagrzewanie górną grzałką
Do pieczenia gotowych dań, np. Lasagne.
Nagrzewanie dolną grzałką
Funkcja przydatna szczególnie do pieczenia niektórych ciast oraz pizzy. Można jej także używać do
rumienienia potraw takich jak quiche i tarty (aby być pewnym, że spód jest równomiernie
upieczony).
Page 10
10
Lampka kontrolna
Zostaje podświetlona po ustawieniu funkcji piekarnika I pozostaje włączona w czasie pieczenia.
Urządzenie nagrzewa się w czasie pracy. Zachować ostrożność i nie dotykać grzałek
wewnątrz piekarnika.
Wskazówki i porady
Należy zachować min. 2.5 cm pomiędzy wierzchem potrawy i grzałką. W ten sposób osiągniecie
Państwo najlepsze rezultaty pieczenia. W przypadku pieczenia ciast, chleba itp., formę należy
ustawić centralnie pod grzałką.
Formy i naczynia z potrawami ustawiać na środku tacy, aby powietrze mogło swobodne
przepływać.
Potrawy układać w wystarczająco dużych naczyniach i tacach, aby uniknąć nadmiernego kapania
tłuszczu na podstawę piekarnika oraz aby ułatwić późniejsze czyszczenie.
Naczynia emaliowane, ciemne lub ciężkie powodują nadmierne rumienienie spodu potrawy. Tace
aluminowe lub błyszczące odbijają ciepło i powodują spowolnienie rumienienia spodu potrawy.
NIE stawiać żadnych naczyń bezpośrednio na dnie piekarnika, gdyż można uszkodzić urządzenie.
NIE używać rusztu form do mięsa jako tacy do pieczenia, gdyż pot
rawa będzie zbyt mocno
zrumieniona od spodu.
Drzwi nagrzanego piekarnika nie powinny być otwierane na zbyt długi okres czasu, zwłaszcza przy
wkładaniu potraw do rozgrzanego piekarnika.
Pieczenie na grillu
Podczas pieczenia na grillu niektóre elementy kuchni nagrzewają się. Nie należy zostawiać
włączonego urządzenia bez nadzoru. Nie zezwalać dzieciom na zabawę w pobliżu włączonej
kuchni.
Podczas pieczenia na grillu drzwi piekarnika powinny być zamknięte.
Aby włączyć grzałkę grilla należy obrócić pokrętło wyboru funkcji piekarnika do położenia
GRILL, a następnie obrócić pokrętło termostatu na 230°C
Większość produktów można umieścić na ruszcie, w odpowiednim naczyniu, aby pozwolić na
efektywną cyrkulację rozgrzanego powietrza. Ryby można umieścić bezpośrednio na ruszcie.
Ustawić naczynie i ruszt na odpowiednim poziomie wewnątrz piekarnika (ze względu na rozmiary i
grubość mięsa).
Produkty należy osuszyć przed grillowaniem. Chude mięso i ryby należy posmarować cienką
warstwą oleju lub masła, aby zachowały swoją naturalną wilgotność.
Dodatki, takie jak: pomidory i grzyby można położyć pod rusztem
, podczas grillowania mięsa.
Podczas tostowania pieczywa zalecamy wsunięcie rusztu na najwyższy poziom.
Page 11
11
Przed włożeniem produktów przeznaczonych do grillowania, zalecamy ogrzanie piekarnika (przy
włączonej funkcji grill) przez kilka minut. W czasie pieczenia można zmieniać ustawienia i
temperaturę, jeżeli to konieczne.
W trakcie pieczenia na grillu potrawy należy obrócić na drugą stronę, jeżeli to konieczne.
UWAGA: Ze względów bezpieczeństwa, grzałka grilla jest kontrolowana przez termostat. W czasie
grillowania, grzałka włącza i wyłącza się, aby zapobiec ewentualnemu przegrzaniu.
Czasy pieczenia zależą do wagi produktu i jego grubości..
Zegar LED z minutnikiem
Zegar obsługuje się trzema przyciskami:
(-), (+)
Ustawianie czasu
Tryb pracy
Można wybrać następujące funkcje:
Czas trwania
Zatrzymanie - stop
Minutnik
Aktualny czas
Aktualny czas
Po podłączeniu do zasilania na wyświetlaczu pojawia się wskazanie godziny: 12.00, a wskaźnik
LED
pulsuje. W trakcie pulsowania wskaźnika można zmienić czas posługując się przyciskami
„+” i „-”.
Ustawiona godzina zostanie wprowadzona do pamięci w ciągu 5 sekund od ostatniego wciśnięcia
przycisku, a wskaźnik
zgaśnie.
Ustawienie czasu może zostać zmienione w każdej chwili. Należy wciskać przycisk trybu pracy, aż
wskaźnik
zacznie pulsować, a następnie ustawić aktualną godzinę.
Minutnik (do odmierzania czasu)
Przycisk trybu pracy należy wcisnąć kilkakrotnie, aż wskaźnik LED
będzie pulsował. Wtedy ustawić
zakres czasu używając przycisków „+” i „-”. Ustawiony czas będzie wyświetlony, a wskaźnik LED
który poprzednio pulsował, będzie podświetlony stale. Po upływie ustawionego czasu rozlega się alarm
akustyczny (2 dźwięki) a wskaźnik LED
ponownie pulsuje. Aby wyłączyć alarm I pulsowanie należy
wcisnąć jeden z przycisków, wskaźniki LED zgasną, a na wyświetlaczu pojawi się aktualna godzina.
Czas trwania
Aby ustawić czas trwania funkcji należy kilkakrotnie wcisnąć przycisk trybu pracy, aż wskaźnik LED
będzie pulsował. Następnie ustawić pożądany czas trwania funkcji (w zakresie od 0.01h do 10.00h), za
pomocą przycisków “plus” i „minus”. Czas zostanie wprowadzony do pamięci po upływie ok. 5 sekund, a
,
Page 12
12
wskaźnik LED będzie podświetlony stale. Na wyświetlaczu pojawi się aktualna godzina. Po upływie
ustawionego czasu funkcji rozlega się alarm akustyczny (4 dźwięki) a wskaźnik LED
pulsuje. Alarm
oraz pulsowanie można wyłączyć wciskając jeden z przycisków. Wskaźnik LED gaśnie.
Zatrzymanie - stop
Aby ustawić czas zatrzymania zegara należy kilkakrotnie wcisnąć przycisk trybu pracy, aż wskaźnik LED
będzie pulsował. Następnie ustawić czas zatrzymania pracy (ramka pomiędzy aktualną godziną + 1
minuta oraz aktualna godzina – 1 minuta) wciskając przyciski „plus” i „minus”. Wprowadzony czas
zostanie zachowany po upływie ok. 5 sekund, a wskaźnik LED
pozostaje podświetlony stale. Na
wyświetlaczu pojawia się aktualna godzina. Po osiągnięci ustawionego czasu funkcja zostaje wyłączona,
rozlega się alarm akustyczny (4 dźwięki), a wskaźnik LED
pulsuje. Alarm oraz pulsowanie można
wyłączyć wciskając jeden z przycisków. Wskaźnik LED gaśnie.
Tabele pieczenia
Pieczenie tradycyjne
Potrawa Poziom blachy
Paszteciki 3 10-13 160-180 20-25
Kruchy spód 2 10-13 170-190 25-30
Ciasto drożdzowe z jabłkami 3 - 180-200 45-50
Ciasto z jabłkami 1 10-13 175-185 55-60
Ciastka 2 10-13 170-190 25-35
Biszkopt beztłuszczowy 2 10-13 170-180 20-25
Biszkopt 2 - 170-180 50-55
Kurczak (cały) 2 - 195-205 60-70
Kurczak (połówka) 3 - 195-205 30+30
Pieczeń wieprzowa 3 - 195-205 100-105
Pizza 2 - 210-230 25-30
Bułki drożdżowe 2 10-15 215-235 10-20
Roladki szwajcarskie 1 10-13 170-190 15-20
Sernik 2 - 170-190 50-70
Flan z jabłkami 1 10-15 210-230 30-50
Eklery 2 10-15 190-200 10-20
Bezy 2 - 115-125 40-50
Quiche Lorraine 1 15-20 220-240 20-40
Czas wstępnego
ogrzewania (min.)
°C
Czas pieczenia
(min.)
Page 13
13
Ciasto bożonarodzeniowe 2 15-20
Crumble 3 15-20 190-200 25-35
Strucla 2 15-20 170-180 20-30
Ciasto maślane 3 15-20 190-200 25-35
250*
160-180
* czas wstępnego nagrzewania
** czas pozostawienia w piekarniku o zakończeniu pieczenia
Wentylator
Potrawa Poziom blachy
Paszteciki 2+3+4 7-10 140-160 40-45
Kruchy spód 2+3+4 7-10 150-170 40-45
Ciasto drożdzowe z jabłkami 1+3 7-10 160-180 45-50
Ciasto z jabłkami 1+3 7-10 150-170 55-60
Ciastka 1+3 7-10 160-180 25-30
Biszkopt beztłuszczowy 1+3 7-10 150-160 30-35
Biszkopt 3 - 150-160 50-55
Pizza 1+3 - 190-210 25-30
Kurczak (cały) 2 - 170-190 45-50
Pieczeń wieprzowa 2 - 160-180 45-50
Bułki drożdżowe 3 10-13 180-200 10-20
Bułki drożdżowe 1+3 10-13 180-200 10-20
Roladki szwajcarskie 3 10-13 160-180 10-20
Sernik 2 - 150-170 50-70
Flan z jabłkami 3 10-13 180-200 30-50
Eklery 3 10-13 190-200 10-20
Bezy 2+3+4 - 115-125 45-55
Quiche Lorraine 3 10-15 200-220 20-40
Ciasto bożonarodzeniowe 3 - 150-160 45+10**
Crumble 3 - 165-175 25-35
Strucla 3 - 160-170 20-30
Ciasto maślane 3 - 165-175 25-35
Czas wstępnego
ogrzewania (min.)
°C
Czas pieczenia
** czas pozostawienia w piekarniku o zakończeniu pieczenia
Pieczenie na grillu
Czas
pieczenia
(min.)
Potrawa Poziom blachy
Czas wstępnego
ogrzewania (min.)
°C
Tost 3 10 230 4-6
Steki wołowe 2 10 200 20+20
Kurczak (połówka) 2 --- 230 35+35
45+10**
(min.)
Steki wieprzowe 2 --- 230 30+30
Page 14
14

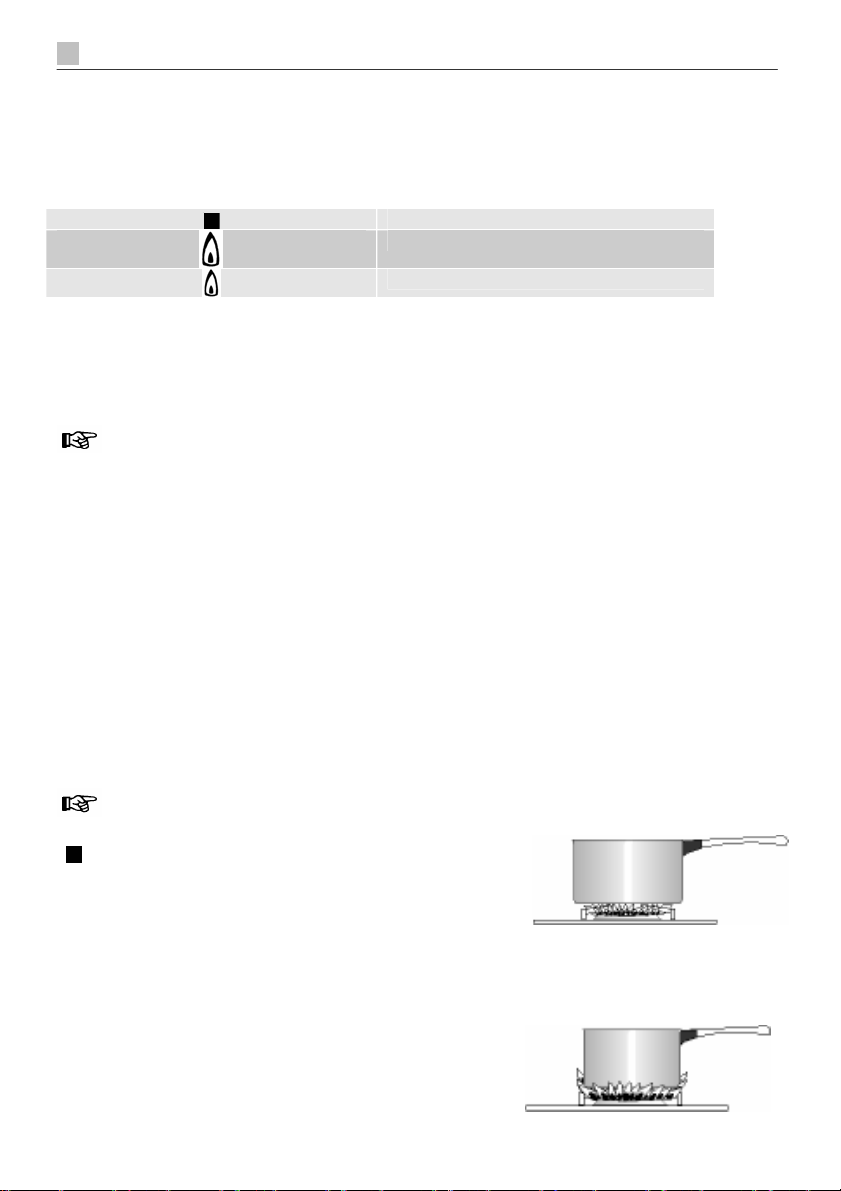

Obsługa płyty
Palniki nawierzchniowe
Symbole na pokrętle odpowiadają symbolom na panelu kontrolnym (patrz opis urządzenia).
Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw
(utrzymywania w cieple).
Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie
ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony.
Zapalanie palników
• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”.
• Jednocześnie zapalarka zapali palnik.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień.
LUB
• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”. Przyłożyć do
palnika zapaloną np. zapałkę.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień.
Jeżeli płomień zgasł należy odc
Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień
palnika i jego wierzch są prawidłowo ułożone (patrz rysunek).
Wyłączanie palników
Wyłączyć palnik ustawiając pokrętło w pozycji
».
«
Na płycie nie stawiać materiałów, które mogą ulec stopieniu.
Wybór właściwego palnika
Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika. Zawsze należy stosować
palnik o wielkości odpowiedniej do średnicy garnka
używanego do gotowania.
Aby nie dopuścić do wykipienia potrawy, zalecamy
dobieranie odpowiednich naczyń (patrz rysunek).
wyłączony
maksymalny płomień
minimalny płomień
zekać 1 minutę i spróbować ponownie.
prawidłowo
nieprawidłowo
Page 15
15
Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub
wypukłych dnach.
Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania.
Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać
gotowanie.
Pierścień i otwory palnika należy utrzymywać w czystości.
Na poszczególnych palnikach należy używać naczyń o właściwej średnicy:
Palnik Moc (kW)
Duży 2,90 160 280
Średni 2,10 140 240
Pomocniczy 1,00 120 180
Średnica (mm)
min. max.
Akcesoria dostarczane wraz
z urządzeniem
Kuchnia jest wyposażona w:
• Rożno (2 widelce, 1 szpica, 1 uchwyt I wspornik szpicy)
• ruszt (potrawy należy umieszczać w środkowej części rusztu)
• tacę (na spływający z mięsa tłuszcz i soki); wsunąć w
poziom 2; jeżeli nie jest używana należy ją wyjąć z
piekarnika
• blachę do pieczenia
Poza oryginalnym wyposażeniem kuchni zalecamy
używanie żaroodpornych naczyń (zgodnie ze
wskazówkami ich producenta).
Wysuwana szuflada
Pod komorą piekarnika znajduje się wysuwana szuflada.
W czasie długiego pieczenia szuflada może ulec
rozgrzaniu. W szufladzie nie należy przechowywać
Materiały łatwo palne (rękawice, ręczniki, ścierki,
plastikowe naczynia, spraye) nie powinny być
przechowywane w szufladzie.
Akcesoria piekarnika, np. tace do pieczenia, również
ulegną rozgrzaniu. Zachować szczególną ostrożność
podczas
Page 16
16
wyjmowania tac z szuflady w trakcie pieczenia lub wtedy, gdy piekarnik jest jeszcze rozgrzany.
Aby wysunąć szufladę
• Chwycić szufladę od dołu I wysunąć do przodu.
• Aby wyjąć szufladę, należy ją maksymalnie wysunąć, lekko podnieść I pociągnąć, wyjmując z
obudowy piekarnika.
• W czasie pracy piekarnika w zbiorniku gromadzą się skropliny. Należy go włożyć do szuflady
piekarnika. Po zakończeniu pracy urządzenia zbiornik należy opróżnić / oczyścić.
Szufladę należy włożyć wykonując powyższe czynności w odwrotnej kolejności.
W czasie pracy piekarnika w zbiorniku gromadzą się skropliny. Należy go włożyć do szuflady
piekarnika. Po zakończeniu pracy urządzenia zb
iornik należy opróżnić / oczyścić.
Konserwacja i czyszczenie
Piekarnik należy utrzymywać w czystości. Resztki produktów oraz tłuszcz mogą ulec
zapaleniu.
Przed czyszczeniem należy upewnić się, że wszystkie pokrętła są w położeniu
WYŁĄCZONY, a urządzenie jest chłodne.
Przed czyszczeniem lub konserwacją należy ODŁĄCZYĆ urządzenie od zasilania
elektrycznego.
Środki czyszczące
Przed użyciem środków czyszczących należy sprawdzić, czy są odpowiednie i można ich używać
do czyszczenia powierzchni i elementów kuchni.
NIE używać środków czyszczących zawierających wybielacze, gdyż mogą uszkodzić
zewnętrzne powierzchnie urządzenia. Nie używać czyszczących urządzeń parowych oraz
ściernych detergentów.
Czyszczenie elementów zewnętrznych
Elementy ze stali nierdzewnej należy czyścić specjalnym detergentem, dostępnym w sklepach.
Szklana pokrywa (model 47035GR-mn)
Pokrywę należy czyścić delikatną szmatką nasączoną w ciepłej wodzie I łagodnym detergencie. Nie
używać ściernych lub szorujących detergentów i materiałów.
Palniki
Palniki można myć w wodzie z dodatkiem środka czyszczącego. Po umyciu sprawdzić, czy otwory
pierścienia palnika nie są zatkane.
Do czyszczenia nigdy nie używać noża lub inn
Po umyciu elementy należy wysuszyć i
ponownie umieścić na swoim miejscu.
ych ostrych narzędzi.
Page 17
Drzwiczki piekarnika
Zdejmowanie drzwiczek piekarnika
W celu łatwego oczyszczenia piekarnika można zdjąć jego
drzwiczki.
Opuścić drzwiczki piekarnika do pozycji poziomej.Następnie
przełożyć do przodu dźwigienki na obu zawiasach drzwiowych,
aż do oporu (a).
Ponownie zamknąć drzwiczki do oporu i unieść w górę, aby
zdjąć je z zawiasów (b).
Zakładanie drzwiczek piekarnika
Podczas wstawiania drzwiczek należy wykonać czynności
opisane w akapicie Zdejmowanie drzwiczek piekarnika, tylko
w odwrotnej kolejności.
Ponownie osadzić zawiasy drzwiczek w
otworach na zawiasy
(c).Podczas osadzania zawiasów zwrócić uwagę, aby zostały
ułożone właściwie i równomiernie.
Następnie powoli odchylić drzwiczki w dół.Dopilnować, aby w
trakcie odchylania kant drzwiczek nie uderzył w dole o ramę
(w takim wypadku ponownie podnieść drzwiczki w górę i na
nowo ułożyć zawiasy).
Następnie ponownie przełożyć dźwigienki na zawiasach do
tyłu – w stronę piekarnika (d).Aby drzwiczki zamknęły się
prawidłowo, docisnąć dźwigienki (e) jakimś przedmiotem (np.
śrubokrętem).
Sprawdzić (powoli) poprawną funkcję drzwiczek.
Uwaga:Nigdy nie „zatrzaskiwać“ dźwigienki zawiasów
drzwiowych,gdyż działanie sprężyny może spowodować
obrażenia
17
Page 18
18
Piekarnik
Emaliowane ścianki piekarnika należy czyścić, gdy są jeszcze ciepłe.
Oczyścić łagodną szmatką namoczoną w wodzie i detergencie po każdym użyciu piekarnika. Od
czasu do czasu oczyścić używając specjalnych środków czyszczących, dostępnych w handlu.
Drzwi piekarnika
Drzwi piekarnika można wyjąć do czyszczenia:
- otworzyć całkowicie drzwi piekarnika;
- obrócić dwa elementy blokujące na ramionach zawiasów o 170º;
- zamknąć częściowo drzwi (do 30º);
- podnieść do góry i wyciągnąć drzwi.
Założyć drzwi, wykonując powyższe czynności w odwrotnej kolejności.
Akcesoria piekarnika
1. Odkręcić śruby (A), wyjąć z piekarnika listwy
boczne. Umyć prowadnice i blachy ręcznie lub w
zmywarce do naczyń.Mocne zabrudzenia najpierw
namoczyć, a później czyścić szorstkim zmywakiem.
2. Złożyć elementy wykonując powyższe czynności w
odwrotnej kolejności.
Tace do pieczenia oraz naczynia należy czyścić
ręcznikami papierowymi lub myć ręcznie. Przypalone
resztki można usunąć skrobaczką.
Wymiana żarówki piekarnika
Przed wymianą żarówki należy upewnić się, że
pokrętła są ustawione w położeniu „wyłączony”.
Odłączyć urządzenie do zasilania. Kuchnia musi być
ostudzona.
Parametry żarówki
Moc 25W
Zasilanie 230/240V(50Hz)
Odporna na temperaturę 300ºC
Cokół E 14
Page 19
19
Aby wymienić żarówkę.
1. Odkręcić szklaną pokrywę w kierunku przeciwnym do ruchu wskazówek zegara I zdjąć.
2. Wykręcić zużytą żarówkę i wkręcić nową, sprawną.
3. Założyć szklaną pokrywę.
Podłączyć kuchnię do zasilania elektrycznego.
Co zrobić, gdy ...
W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem
awarii w autoryzowanym zakładzie serwisowym sprawdzić poniższe usterki i rozwiązania.
WAŻNE: Jeżeli wezwą Państwo technika z autoryzowanego zakładu serwisowego do usunięcia
opisanej poniżej usterki (lub naprawy szkody powstałej w wyniku nieprawidłowej instalacji, obsług
itp., wizyta będzie odpłatna nawet w czasie trwania gwarancji.
Jei po šių patikrinimų prietaisas ir toliau veiks netinkamai, susisiekite su ELECTROLUX, AEG,
ZANUSSI technikos priežiūros centru:
1. Aiškiai ir glaustai apibūdinkite prietaiso sutrikimą.
2. Nurodykite viryklės modelį ir serijos numerį (žr. Duomenų plokštelę).
3. Nurodykite pirkimo datą.
Usterka Rozwiązanie
Płomień palnika jest niestabilny Sprawdzić, czy:
• Otwory w pokrywce palnika nie są zatkane.
• Regulator ciśnienia jest sprawny.
• Zawór jest całkowicie otwarty.
Żaden z palników się nie zapala Sprawdzić, czy:
• Zawór gazowy jest otwarty.
• Przewód gazowy jest prawidłowo ułożony.
• Palnik jest mokry.
• Pokrywka i pierścień palnika zostały prawidłowo założone po
czyszczeniu.
Płomień jest nierównomierny Sprawdzić, czy:
• Pierścień palnika jest czysty.
• Pokrywka i pierścień palnika zostały prawidłowo założone po
czyszczeniu.
Nie można włączyć piekarnika Sprawdzić:
- Czy funkcja piekarnika/temperatura pieczenia zostały
prawidłowo ustawione.
- Włącznik (w przypadku podłączenia stałego) w instalacji jest w
położeniu: włączony (ON).
Potrawy pieką się zbyt wolno lub zbyt
szybko
Nie działa oświetlenie piekarnika - Żarówka przepaliła się. Wymienić na nową, postępując
Sprawdzić:
- należy zmienić temperaturę pieczenia.
zgodnie ze wskazówkami zawartymi w instrukcji.
Page 20
20
Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego
autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia, objawy usterki.
Wskazówki dla instalatora
Dane techniczne
47035GR
Wymiary Wysokość
Szerokość
Głębokość
Pojemność piekarnika
Płyta Pokrywa (model 47025GR-mn)
Ruszt
Palnik prawy przedni
Palnik prawy tylny
Palnik lewy przedni
Palnik lewy tylny
Zapalarka
Piekarnik Grzałki piekarnika
- dolna
- górna
Grzałka grilla
Wentylator konwekcyjny
Okrągła grzałka
Żarówka piekarnika
Poziom hałasu
Czyszczenie
Zasilanie Napięcie
Częstotliwość
Bendrasis viryklės galingumas 1,962 kW
Akcesoria Taca
Ruszt
Blacha do pieczenia
Moc kuchenki 1962,6 W
Szklana
Emaliowany
Średni
Średni
Duży
Pomocniczy
2,10(2,00/1,90) kW
2,10(2,00/1,90) kW
2,90(3,00/2,70) kW
1,00(1,00/0,85) kW
żarówka 25W typ E14
855 mm
500 mm
600 mm
45 l
0,6 W
900 W
1000 W
1900 W
35 W
1900 W
45,7 dB
ręczne
230V
50 Hz
Emaliowane
Emaliowane
Wskazówki bezpieczeństwa
Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać
wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z
obowiązującymi przepisami.
Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH
TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia.
Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania
obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną.
Page 21
Instalacja
21
Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie
instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi
przepisami.
Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH
rodzaj gazu, do którego została dostosowana kuchnia.
Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy
spełnia ono wymagania stawiane mu przez przepisy Prawa Budowlanego (Dz.U. Nr 15, poz. 140 z
25.02.1999)
W świetle tych przepisów pomieszczenie kuchenne powinno:
- mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania
wielopokojowego;
- mieć minimalną wysokość 2,2 m;
- mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od
urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m
3
pomieszczenia kuchennego i 175 W/m3 dla pomieszczenia mieszkalnego;
zapewnić wentylację nawiewno -wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu
godziny)
- zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w
2
ścianach zewnętrznych o powierzchni min. 0,016 m
- zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m.
Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale
nie wyższych niż górna płaszczyzna rusztu kuchni.
Po instalacji kuchenka powinna być łatwo dostępna dla technika z serwisu, w przypadku
konieczności naprawy.
Przed podłączeniem urządzenia do zasilania elektrycznego, należy sprawdzić czy parametry instalacji w
miejscu eksploatacji urządzenia są zgodne z danymi umieszczonymi na tabliczce znamionowej
Kuchenka musi być uziemiona.
Podłączenie do zasilania gazem
Sprawdzić przepływ gazu i średnicę
przewodu.
• Sprawdzić szczelność połączeń.
• Zainstalować zawory gazowe.
Ustawienie
69cm
61 cm
Pastatymo vieta
Sąsiadujące szafki lub ściany nie mogą być
wyższe od krawędzi kuchenki.
Kuchenka powinna być ustawiona w kuchni.
Między kuchnią, a pochłaniaczem należy
zachować odstęp 69 cm (patrz rysunek)
Kuchenkę należy ustawić na stabilnej
Page 22
r
y
y
22
podłodze.
Odległość między kuchnią, a sąsiadującymi meblami oraz ścianą musi wynosić co najmniej 2 cm.
Podłączenie do zasilania elektrycznego
Prace związane z instalacją elektryczna kuchni należy powierzyć uprawnionemu
technikowi elektrykowi. Muszą być one wykonane zgodnie z obowiązującymi przepisami.
KUCHENKA MUSI BYĆ UZIEMIONA
Producent wyklucza swoją odpowiedzialność za
szkody powstałe w wyniku instalacji nieprawidłowej i
niezgodnej z przepisami.
Kuchenkę należy podłączyć do zasilania 230V, 50Hz.
Przewód zasilający: typ H05 RR-F.
Przed włączeniem kuchenki należy sprawdzić, że napięcie
kuchni jest zgodne z parametrami instalacji w miejscu
eksploatacji urządzenia (patrz: tabliczka znamionowa
kuchenki).
L1 N(L2) PE
ązowy
b
błękit
- żółt
zielon
230V ~
Jeżeli przewód zasilający zostanie uszkodzony, należy go wymienić w autoryzowanym
zakładzie serwisowym.
Kuchenka może zostać podłączona na stałe, zgodnie z obowiązującymi przepisami, przez
uprawnioną osobę.
W przypadku podłączenia stałego należy zastosować wielobiegunowy wyłącznik z rozwarciem
styków min. 3 mm.
Wyłącznik powinien być umieszczony w odległości max 2 m od urządzenia (musi być także łatwo
dostępny po zakończeniu instalacji).
UWAGA: Przewód uziemiający powinien być 2cm dłuższy niż pozostałe.
Przewód zasilający kuchni nie powinien dotykać żadnego z elementów wskazanych na
rysunku.
Przed podłączeniem sprawdzić, czy:
• Bezpiecznik i domowa instalacja elektryczna mogą
zostać obciążone jeszcze jednym urządzeniem
Elastyczny wąż
przyłączeniowy
(patrz tabliczka znamionowa kuchenki);
• Gniazdko lub wielobiegunowy wyłącznik (w
przypadku podłączenia stałego) jest łatwo
dostępny po instalacji urządzenia.
Jak to wykonać?
• Odkręcić i zdjąć pokrywę ochronną w tylnej części
kuchni;
Przewód
zasilający
• Podłączyć przewód zasilający do kuchenki;
Page 23
23
• Umocować przewodem zaciskowym;
• Upewnić się, ze wartość podłączenia jest zgodna z parametrami instalacji elektrycznej;
Założyć i przykręcić pokrywę ochronną w tylnej części kuchenki.
Podłączenie do zasilania gazem
Podłączenie do instalacji gazowej musi być dokonane zgodnie z obowiązującymi normami i
przepisami prawa budowlanego!
Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach
zamieszczonych na tabliczce znamionowej. Sprawdzić, czy charakterystyka gazu odpowiada
parametrom gazu zasilającego.
Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale “Użycie innych typów
gazu”. W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić,
czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej.
Podłączenie za pomocą sztywnej rury metalowej lub giętkiej rury metalowej
Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego
podłączenia (dopuszcza się też inne podłączenia) np. Przy użyciu rur stalowych instalacyjnych lub
rur miedzianych. Kuchnia posiada króciec przyłączeniowy G 1/2.
Podłączenie za pomocą węża elastycznego
• Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to
zgodne z obowiązującymi przepisami.
• Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króćcem
kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).
• Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń.
• Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.
• Przewód musi być dostępny, aby umożliwić kontrolę pod względem przetarcia lub zużycia na całej
swojej długości.
• Ustalając stan przewodu należy wziąć pod
uwagę: zadraśnięcia na powierzchni przewodu,
przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu; przewód musi
utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas
używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat.
• Jeżeli zajdzie jedna lub więcej z wymienionych
okoliczności, nie wolno naprawiać przewodu,
lecz niezwłocznie wymienić go.
UWAGA!
Elastyczny wąż
przyłączeniowy
Po zamocowaniu należy sprawdzić szczelność
wszystkich połączeń za pomocą wody z mydłem
a nie za pomocą płomienia.
Przewód
zasilający
Page 24
24
Podłączenie z lewej strony (widok z przodu)
Upewnić się, że wąż podłączony do instalacji gazowej
oraz przewód zasilający nie dotykają żadnego z
elementów kuchni zaznaczonych na rysunku (oraz wąż
nie dotyka podłogi).
Sztywny
przewod
Podłączenie z prawej strony (widok z przodu)
Przy tego rodzaju instalacji, należy użyć sztywnych
przewodów podłączeniowych, postępując zgodnie z
obowiązującymi przepisami.
Przewód
zasilający
Przestawienie na inny rodzaj gazu
Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis.
Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka,
odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku
przejścia na gaz płynny dostarczany z butli gazowej zmianę
sposobu podłączenia zasilania kuchni. Kolanko musi być
uszczelnione za pomocą pakuł lub taśmy teflonowej. Po
połączeniu należy sprawdzić szczelność wodą z mydłem.
A – Rurka rozdzielająca
B – Nakrętka 1/2"
C – Uszczelka
D – Złączka węża
E – Kolanko
Tabela dysz
kategoria II 2ELs3B/P
Palnik Moc (kW)
Duży
Średni
2,90
3,00
2,70
2,10
2,00
1,90
Rodzaj
gazu
G2.350 13 mbar
G 20 20 mbar
G 30 37 mbar
G2.350 13 mbar
G 20 20 mbar
G 30 37 mbar
Ciśnienie
(mbar)
13
20
37
13
20
37
B A C E
Średnica
Dyszy
(mm)
1,80
1,19
0,77
1,50
0,96
0,65
Średnica
by-passa
(mm)
0,38
0,30
C
D
Zużycie
g/h
-
-
196,33
-
-
138,16
Page 25
25
Pomocniczy
1,00
1,00
0,85
G2.350 13 mbar
G 20 20 mbar
G 30 37 mbar
13
20
37
1,05
0,70
0,43
0,25
Nakleić na urządzenie naklejkę (dostarczoną z urządzeniem) z właściwym rodzajem
gazu.
Wymiana dysz palników nawierzchniowych
Każde urządzenie posiada zestaw dysz do odpowiedniego rodzaju gazu (średnica dyszy jest
oznaczona w mm, na korpusie dyszy)
Przed rozpoczęciem zmiany dysz należy ODŁĄCZYĆ kuchenkę od zasilania elektrycznego I
upewnić się, że wszystkie pokrętła znajdują się w położeniu WYŁACZONY.
Wymiana dysz palników
1. Zdjąć ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza nasadowego 7
i zastąpić je używając pasujących do gazu
zasilającego i palników (patrz tabela dysz).
4. Założyć palniki i ruszt płyty.
Palniki nie wymagają regulacji powietrza pierwotnego.
Regulacja płomienia
Po wymianie dysz należy sprawdzić poziom płomienia.
Regularny płomień na najniższym poziomie powinien
mieć ok. 4 mm (obracając pokrętło z maksymalnego
do minimalnego położenia, palnik nie powinien
zgasnąć).
N ė ra oro
teis inga i
sureguliuota
oro
perteklius
Palniki nawierzchniowe
Aby ustawić minimalny poziom dopływu gazu:
• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie małego
płomienia.
• Zdjąć pokrętło z trzpienia kurka.
Przy pomocy wąskiego wkrętaka obracać (wkręcać
•
lub wykręcać) śrubę regulacyjną usytuowaną w
korpusie kurka aż do uzyskania regularnego,
małego płomienia.
• Założyć pokrętło.
• Obrócić pokrętło kilkakrotnie z położenia
maksymalnego do minimalnego, aby sprawdzić, czy płomień jest
stabilny.
-
-
61,81
Page 26
26
Warunki gwarancji
Karta gwarancyjna
Szczegółowe warunki gwarancji znajdują się w karcie gwarancyjnej, otrzymywanej przy zakupie
urządzenia.
Uwaga:
Zwracamy Państwa uwagę, że gwarancja nie obejmuje:
Szkód powstałych w wyniku wahań napięcia w sieci zasilającej, niewłaściwej obsługi
•
urządzenia – niezgodnej z instrukcją, niewłaściwej instalacji – niezgodnej z instrukcją oraz
obowiązującymi przepisami bezpieczeństwa.
Szkód powstałych w wyniku samodzielnych modyfikacji urządzenia
•
Szkód powstałych jako konsekwencje napraw wykonywanych przez nieuprawnione osoby;
•
Nie dotyczy urządzeń używanych w celach przemysłowych I komercyjnych oraz niezgodnie z
przeznaczeniem.
Serwis
Naprawy urządzenia mogą być wykonywane wyłącznie przez autoryzowane serwisy. Informację o
punktach serwisowych można otrzymać u sprzedawcy urządzenia.
Oryginalne części zamienne można kupić w autoryzowanych zakładach serwisowych.
Gwarancja europejska
Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów
przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki
właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją
ważność z następującymi zastrzeżeniami:-
Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić
•
przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.
Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie
•
same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym
kraju zamieszkania.
Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można
•
jej przekazać na innego użytkownika.
Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych
•
zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest
wykluczone.
Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami
•
nowego kraju zamieszkania.
Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw
ustawowych.
Page 27
www.electrolux.com
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien +32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Česká republika
+420 2 61 12 61 12
Budějovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain +44 8705 929 929 Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas +30 23 10 56 19 70 4, Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lietuva +370 5 2780609
Verkių 29, LT-09108 Vilnius
Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm
Magyarország +36 1 252 1773 H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland +31 17 24 68 300 Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw
Portugal +35 12 14 40 39 39
Quinta da Fonte - Edificio Gonçalves Zarco - Q 35
2774-518 Paço de Arcos
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera +41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
Slovenija +38 61 24 25 731 Tržaška 132, 1000 Ljubljana
Slovensko +421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi +35 8 26 22 33 00 Konepajanranta 4, 28100 Pori
Sverige +46 (0)771 76 76 76
Türkiye +90 21 22 93 10 25
Россия +7 095 937 7837
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaşı caddesi no : 35 Taksim İstanbul
129090 Москва, Олимпийский проспект,
16, БЦ "Олимпик"
Page 28
342 729 412-00-07.2008 Subject to change without notice
Loading...
