Page 1

FAVORIT 44610

Lave-vaisselle Afwasautomaat

Notice d’utilisation Gebruiksaanwijzing

Page 2

Chère cliente, cher client,

Conservez cette notice d’utilisation avec l’appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci des avertissements s’y rapportant.

Le triangle de secours et/ou les mots d’avertissement (Avertissement!, Prudence!, Attention!) mettent en évidence des indications importantes pour votre sécurité ou pour le bon fonctionnement de l’appareil. Respectez-le absolument.

Des instructions de manipulation numérotées vous décrivent les opérations étape par étape.

Ce symbole indique la présence d’informations complémentaires sur la manipulation et l’utilisation pratique de l’appareil.

Le trèfle signale les conseils et indications concernant un emploi rentable et écologique de l’appareil.

En cas d’anomalies éventuelles, les instructions destinées à l’utilisateur contiennent des indications de vérification voir section "Que faire quand...".

Si ces indications ne suffisent pas, veuillez vous adresser au service aprèsvente de votre magasin vendeur.

Imprimé sur papier fabriqué de manière compatible avec l’environnement. Celui qui pense écologiquement agit également ainsi...

Page 3

Sommaire

Avertissements importants 4 Protection de l’environnement 6

Elimination de l’emballage 6 Elimination de votre ancien appareil 7 Comment utiliser le lave-vaisselle de façon économique, tout en respectant l’environnement 7

Description de l’appareil 8

Intérieur de l’appareil 8 Bandeau de commandes 9

Avant d’utiliser votre lave-vaisselle pour la première fois 10

L’adoucisseur d’eau 10 Remplissage du réservoir de sel 12 Le produit de rinçage 13

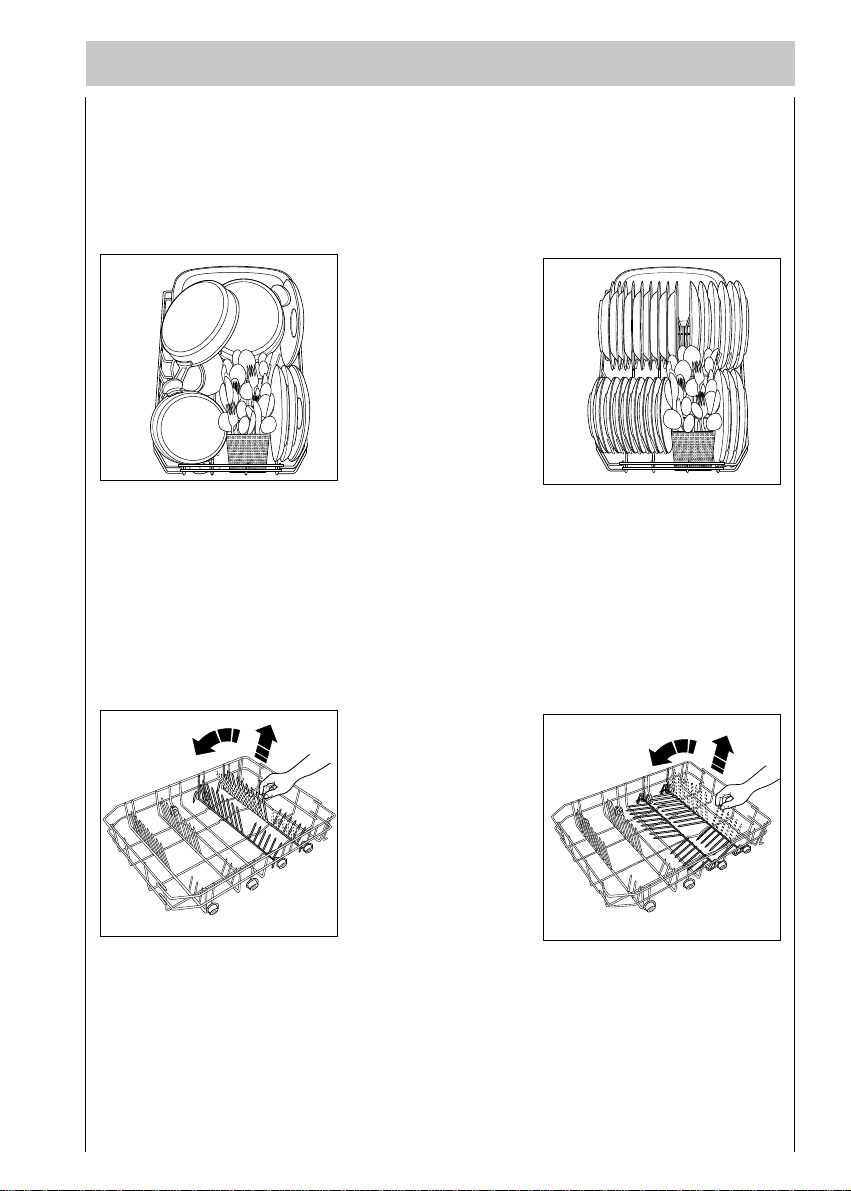

Rangement de la vaisselle 16

Le panier inférieur 17 Le panier à couverts 18 Le panier supérieur 19 Réglage en hauteur du panier supérieur 19 Le produit de lavage 20

Programmes de lavage 22 Comment faire un lavage? 24 Entretien et nettoyage 26

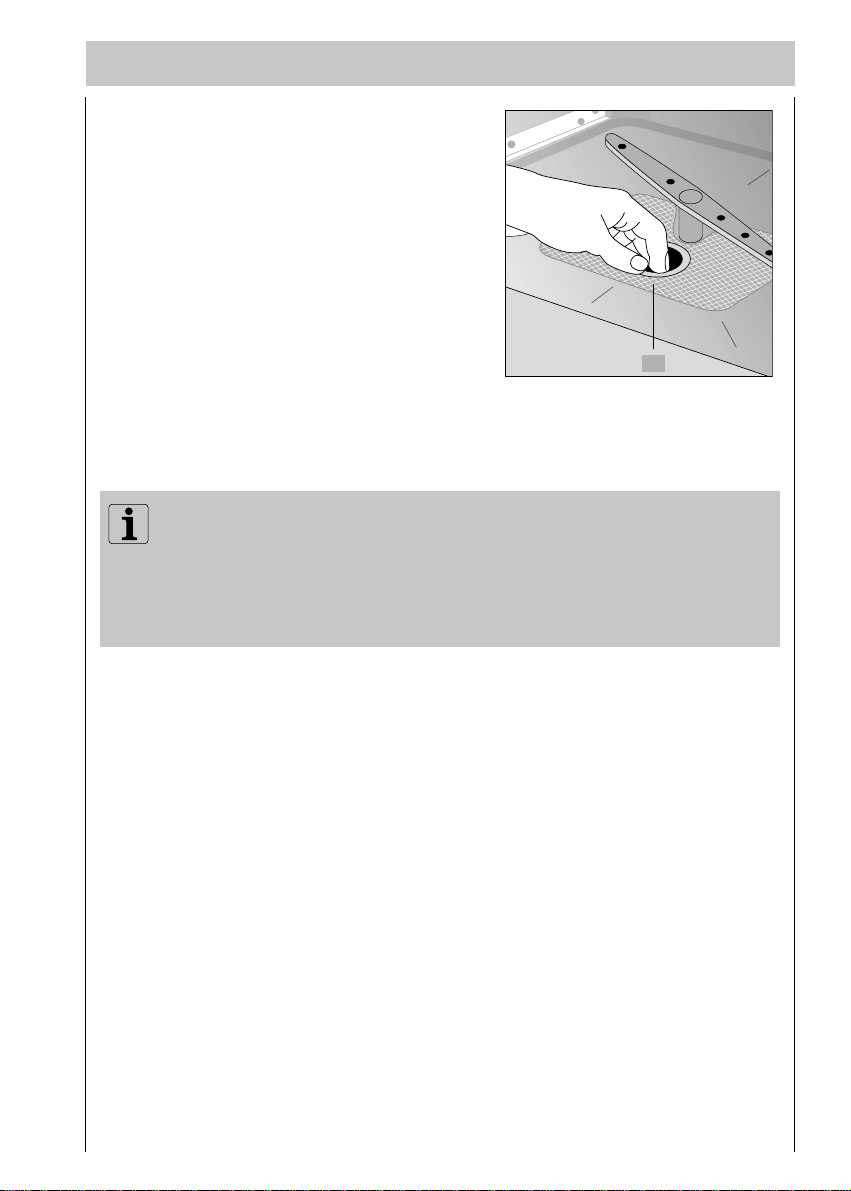

Nettoyage du filtre 26

Que faire quand... 28 Service 30 Informations pour essais comparatifs 31 Caractéristiques techniques 32 Emplacement 33

Raccordement d’eau 33 Évacuation d’eau 34 Rallonge du tuyau de vidange 34 Système de protection contre les inondations 35 Branchement électrique 35 Encastrement de l’appareil 36 Mise à niveau 36

Page 4

Avertissements importants

La sécurité des appareils électriques AEG satisfait aux règles techniques reconnues ainsi qu’à la loi sur la sécurité des appareils. Les consignes de sécurité suivantes ont été rédigées pour votre sécurité et celle d’autrui.

Installation, raccordement, mise en service

● Le lave-vaisselle peut uniquement être transporté debout.

● Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne branchez

jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressezvous à votre vendeur.

● Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des

fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

● Pour des raisons de sécurité, vous ne devez ni altérer ni modifier votre lave

vaisselle.

● Votre lave-vaisselle doit être installé et branché correctement. Lisez le chapitre

intitulé "Installation", pour être sûrs d'avoir tous les renseignements nécessaires.

● Si l’installation électrique de votre habitation nécessite une modification pour le

branchement de votre appareil, faites appel à un électricien qualifié.

● Avant de procéder au branchement de votre appareil lisez attentivement les

instructions figurant au chapitre "Raccordement électrique".

● Ne confiez les travaux hydrauliques nécessaires à l’installation de l’appareil qu’à

un plombier qualifié.

● Ne confiez les travaux électriques nécessaires à l’installation de l’appareil qu’à un

électricien qualifié.

● Assurez-vous, après avoir installé l’appareil que celui-ci ne repose pas sur le câble

d’alimentation.

● Cet appareil est lourd. Faites attention lors de son déplacement.

● Débranchez toujours la prise de courant et fermez le robinet d’arrivée d’eau après

utilisation de l’appareil.

● Débranchez l’appareil avant toute intervention technique.

● N’ouvrez pas la porte de votre lave vaisselle quand celui-ci est en marche.

Arrêtez-le toujours avant.

● Evitez dans la mesure du possible d’ouvrir la porte du lave vaisselle lors de son

fonctionnement, car il en sort alors de la vapeur brûlante.

Page 5

● Ne touchez pas l’élément chauffant pendant ou immédiatement après la fin d’un

programme de lavage.

● Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte

ouverte représente toujours un danger.

● Les ustensiles qui ont été en contact avec de l’essence, peinture, débris d’acier ou

de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.

● Evitez de placer votre lave vaisselle à proximité immédiate d’un appareil de

cuisson ou de chauffage (cuisinière par exemple) ceci afin d’éviter tout risque de dommages dû à la chaleur.

● N’introduisez pas dans votre lave vaisselle d’articles qui ne sont pas certifiés pour

le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.

● En cas de panne, n’essayez jamais de réparer votre appareil vous-même. Les

réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.

● Faites particulièrement attention lorsque vous nettoyez votre appareil: des

extrémités métalliques peuvent occasionner des blessures.

● Si vous avez retiré une pièce de vaisselle de la machine avant la fin du

programme de lavage, il est très important de la rincer soigneusement à l’eau courante pour éliminer les restes éventuels de produit de lavage.

Sécurité des enfants

● Les emballages (feuilles, polystyrène, par exemple) peuvent être dangereux pour

les enfants, qui risquent de s'asphyxier! Il faut donc garder les emballages hors de la portée des enfants.

● Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les

enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

● Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.

● L'eau qui se trouve dans votre lave-vaisselle ne doit pas être bue. Il peut y avoir

des restes de produits de lavage dans l'appareil. Prenez soin de ne pas verser ces résidus caustiques sur la peau ou de ne pas les avaler, pour éviter tout risque d'étouffement. Gardez les enfants à distance quand la porte de l'appareil est ouverte.

● Veillez à ce que les enfants ne s’assoient ou ne montent pas sur la porte.

Page 6

Le produit de lavage pour lave vaisselle est dangeraux

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l’objet d’un appel à votre centre anti-poison régional et à un médecin. Si quelqu’un a avalé du produit de lavage pour lave vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l’eau en attendant l’intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l’appareil contient du détergent. Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Protection de l’envir onnement

Elimination de l’emballage

Nos lave-vaisselle ont besoin d’un emballage très sûr pour le transport, bien que l’on essaie de le limiter au minimum indispensable.

Tous les matériaux d’emballage utilisés sont compatibles avec l’environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n’ont pas subi de traitement particulier.

Les matières plastiques sont marquées de la façon suivante: <PE> pour le polyéthylène; pour les feuilles d’emballage, par exemple. <PS> pour le polystyrène; pour les parties servant de rembourrage, par

exemple (surtout sans CFC).

<POM> pour le polyoxyméthylène; pour les pinces en plastique, par

exemple.

Grâce au recyclage et à réutilisation des matériaux d’emballage, il est possible d’économiser des matières premières et de réduir e le volume des déchets.

Remettez les parties de l’emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés.

Attention! Les emballages (feuilles, planches, polystyrène, par exemple) peuvent être dangereux pour les enfants, qui risquent même de s’asphyxier! Il faut donc garder les emballages hors de la portée des

enfants.

Page 7

Elimination de votre ancien appareil

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d’usage ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s’enfermer (et de s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur vie en danger. Coupez le câble d’alimentation et les tuyaux au ras de l’appareil. Mettez la fermeture de la porte hors service de façon à ce que personne ne puisse s’y enfermer.

Indications sur les pièces en plastique pour le recyclage: Toutes les pièces en matière plastique de votre appareil reportent des indications internationales normalisées (par exemple: <PS> pour le polystyrène). Quand votre appareil doit aller à la casse, ceci permet de subdiviser les matières plastiques à éliminer, de façon à les recycler.

Remettez l’appareil à éliminer à un centre de traitement des déchets.

Comment utiliser le lave-vaisselle de façon

économique, tout en respectant l'environnement

● Ne raccordez le lave-vaisselle à une alimentation en eau chaude que si vous

disposez d’une installation d’eau chaude qui ne chauffe pas à l’électricité.

● Ne rincez pas préalablement la vaisselle à l’eau courante.

● Faites fonctionner le lave-vaisselle à pleine charge.

● Choisissez toujours le programme de lavage qui correspond au type de vaisselle à

laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes").

● N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.

Suivez les conseils sur les doses à utiliser qui sont fournis dans la notice d’utilisation et dans les indications que reportent les produits en question.

● Veillez à ce que l'adoucisseur de l'eau soit bien réglé.

Page 8

Description de l’appareil

IN138

Intérieur de l’appareil

1. Guide de porte

2. Butée panier supérieur

3. Bras supérieur

4. Bouchon réserve à sel

5. Réserve produit de lavage

6. Bandeau de commandes

7. Réserve produit de rinçage

8. Filtres

9. Bras inférieur

10. Panier supérieur

11. Plan de travail

Page 9

Bandeau de commandes

1. Touches de sélection des programmes

2. Voyants lumineux

Voyants lumineux de déroulement du programme

Lavage: s’allume lorsque la phase de lavage est en cours Séchage: s’allume lorsque la phase de séchage est en cours Fin de programme: s’allume lorsque le programme de lavage est

terminé

Voyant lumineux de contrôle

Sel: voyant de contrôle de la réserve de sel régénérant Rinçage: voyant de contrôle de la réserve du produit de rinçage

3. Poignée de porte

4. Voyant Marche/Arrêt

5. Touche Marche/Arrêt

Appuyez sur cette touche avant de sélectionner le programme de lavage.

Page 10

Avant d'utiliser votre lave-vaisselle pour la premièr e fois

1. Assurez-vous que les raccordements électrique et hydraulique soient conformes

aux instructionsd’installation.

2. Sortir tous les matériaux d’emballage de l’intérieur de la machine.

3. Réglez l’adoucisseur d’eau.

4. Versez un litre d’eau dans le réservoir après remplissez du sel.

5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.

L’ adoucisseur d’eau

Suivant les localités, l’eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l’eau est "dure". Le lave-vaisselle est muni d’un adoucisseur et, utilisant du sel régénérant spécial pour

lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

L’ adoucisseur peut traiter une eau ayant une dureté atteignant 90 °TH et possède 5 niveaux de réglage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

L’ adoucisseur est réglé d’origine au niveau 3. Vous pouvez sélectionner un niveau de réglage différent de celui qui a été prévu en

usine.

Dureté de l’eau

Niveau

1 2 3 4 5

°dH

(degrés allemands)

< 4

4 - 18 19 - 29 30 - 40 41 - 50

°TH

(degrés français)

< 8

8 - 30 31 - 50 51 - 70 71 - 90

PPM

(parts par millions)

< 80

80 - 300 301 - 500 501 - 700 701 - 900

Emploi sel

régénérant

NON

OUI OUI OUI OUI

Si la dureté de votre eau correspond aux degrés de niveau 1, il n’est pas nécessaire d’utiliser de sel régénérant car elle est déjà douce (dans ce cas le voyant de contrôle sel sur le bandeau de commandes restera toujours éteint). Réglez donc l’adoucisseur d’eau au niveau 1 sans utiliser de sel régénérant.

A partir du niveau 2 programmé, en cas de manque de sel, le voyant s’allume durant la phase de programmation et lorsque le cycle est terminé. pendant le déroulement du programme de lavage, il reste éteint, même si le sel manque.

Page 11

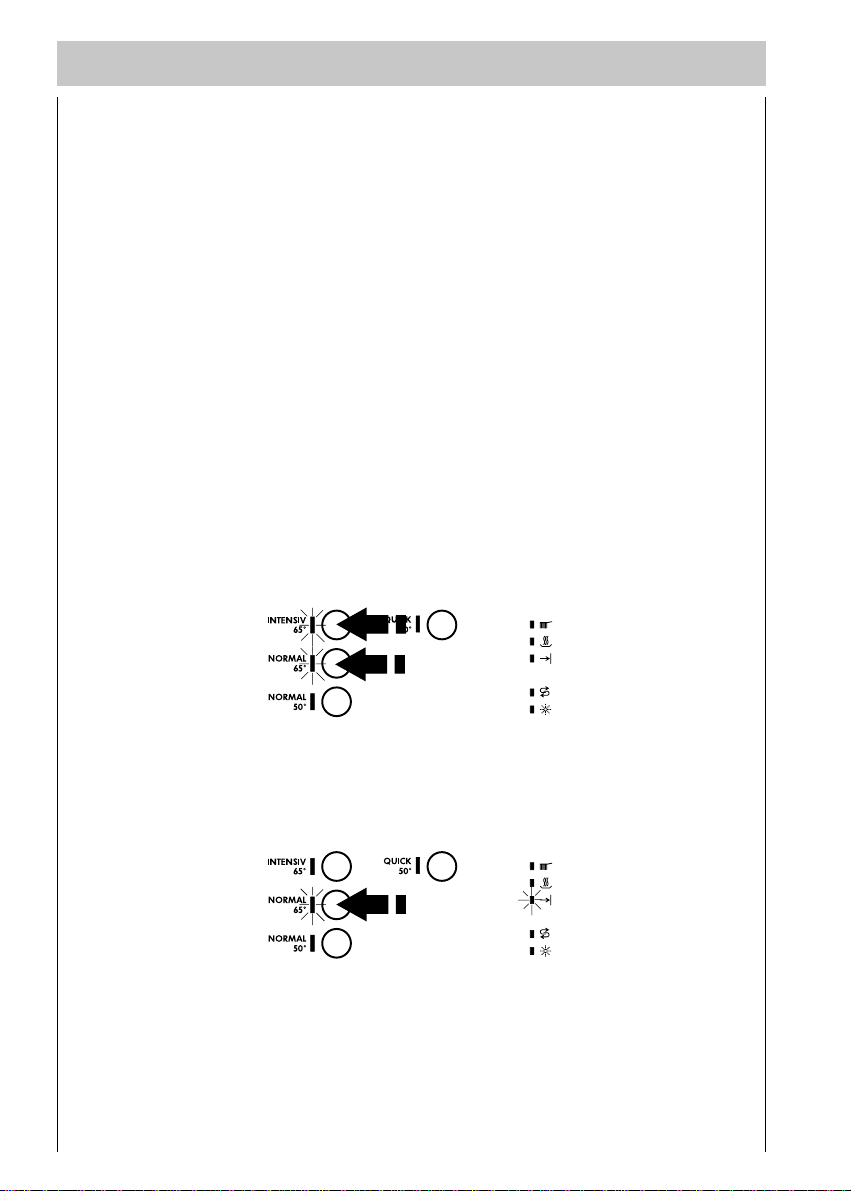

Pour sélectionner un nouveau niveau, il suffit de

SO497

SO498

procéder de la façon suivante

1. L’appareil étant hors fonction, appuyez en même temps sur les touches "INTENSIV 65°" et "NORMAL 65°".

2. En maintenant toujours appuyées les touches "INTENSIV 65°" et "NORMAL 65°",

appuyez sur la touche Marche/Arrêt. Le voyant Marche/Arrêt s’allume, les voyants correspondant aux touches "INTENSIV 65°" et "NORMAL 65°" clignottent.

3. Appuyer sur la touche "INTENSIV 65°", le voyant de la touche "NORMAL 65°" s’éteint et le voyant "INTENSIV 65°" reste allumé pendant environ 5 secondes, ensuite il clignote pour indiquer le niveau de régénération actuellement programmé.

Le niveau de régénération est indiqué par le nombre de clignotements du voyant de la touche "INTENSIV 65°". Cette série de clignotements est répétée plusieurs fois à intervalles de 5 secondes pendant environ 1 minute. Exemple: 1 clignotement = niveau 1 2 clignotements = niveau 2 3 clignotements = niveau 3 4 clignotements = niveau 4 5 clignotements = niveau 5

4. Pour modifier le niveau, appuyez sur la touche "INTENSIV 65°". A chaque pression sur la touche, le niveau de régénération est modifié. Exemples: Si le niveau actuel est 3, en appuyant sur la touche "INTENSIV 65°" une seule fois, on programme le niveau 4.

Page 12

Si le niveau actuel est 5, en appuyant sur la touche "INTENSIV 65°" une seule fois, on programme le niveau 1.

Le voyant de la touche "INTENSIV 65°" reste allumé pendant environ 5 secondes, puis clignote pour indiquer le nouveau niveau programmé.

5. Pour le mémoriser mettez hors tension l’appareil en appuyant sur la touche Marche/Arrêt.

Remplissage du réservoir de sel

N’utiliser que du sel spécifique pour lave-vaisselle. N’utilisez jamais de sel de cuisine, l’adoucisseur risquerait de se colmater. D’autres types de sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur. Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage ceci afin d’éviter que d’ éventuels grains de sel ou de l’eau salée ne provoquent la corrosion. Assurez-vous qu’il n’y ait pas de dépôt de sel à l’extérieur du réservoir: un résidu de sel qui stagne sur la cuve pendant un certain temps perce la cuve.

Pour remplir le réservoir:

1. Retirez le panier inférieur.

2. Dévissez et ôtez le bouchon du réservoir.

3. Versez un litre d’eau dans le réservoir

(ceci n’est indispensable que lors du premier remplissage).

4. A l’aide de l’entonnoir livré avec l’appareil,

remplissez le réservoir de sel. Le réservoir de sel contient toujours de l’eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

5. Revissez soigneusement le bouchon en

vous assurant qu’il n’y ait pas de sel sur le filetage et sur le joint.

6. Revissez hermétiquement le bouchon.

SR14

SALE

ZOUT

SALT

SALZ

SEL

Page 13

Par la suite, il suffit d’ajouter périodiquement du sel dans le réservoir. Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s’allume.

Le voyant de contrôle de la réserve de sel régénérant, s’allumant quand le réservoir de sel est vide, reste allumé jusqu’à 2 - 6 heures après l’ajout de sel, voyant Marche/Arrêt allumé. Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l’appareil.

Le produit de rinçage

Ce produit évite que l’eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

L’admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.

Le réservoir situé à l’intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

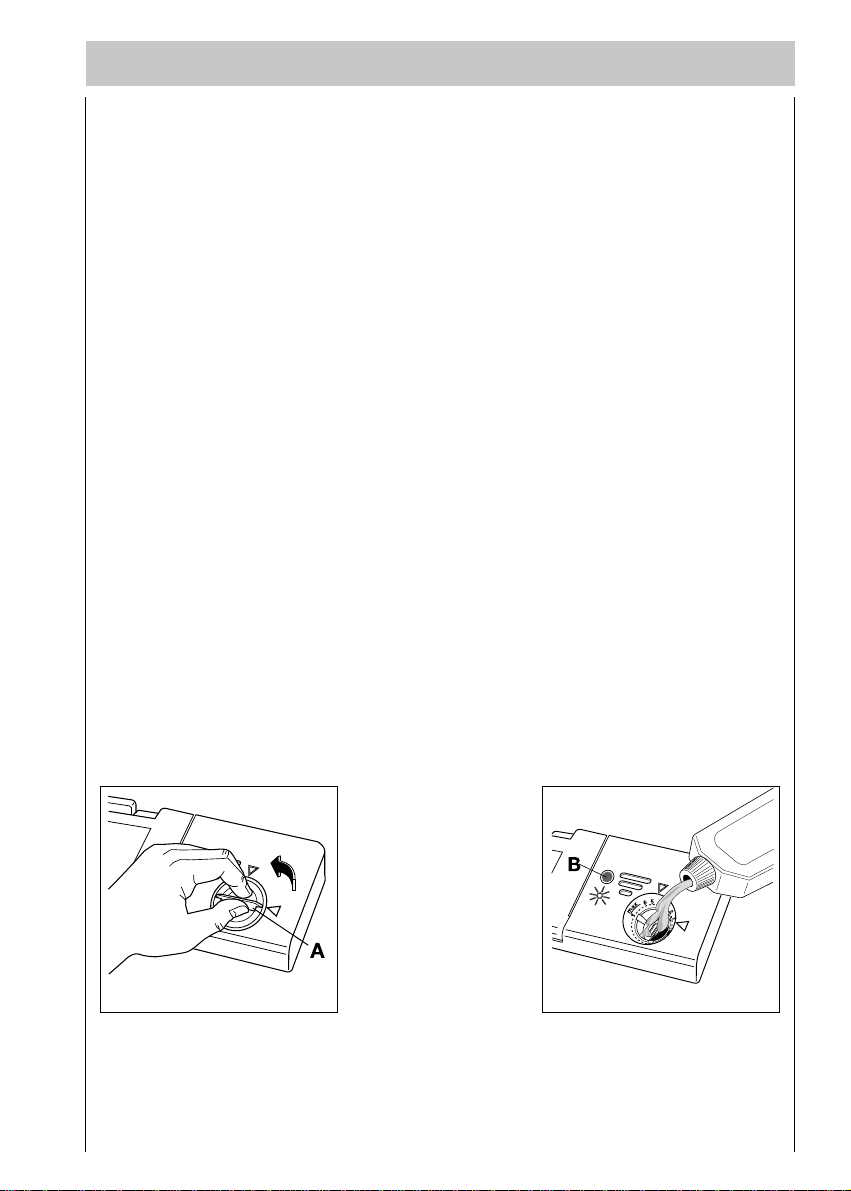

Remplissage du réservoir de produit de rinçage

1. Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.

2. Versez le produit de rinçage dans la goulotte de remplissage, jusqu’à ce que le

réservoir soit plein. Le témoin (B) situé à gauche présente alors une coloration sombre.

BR01

BR03

Refermez bien le bouchon

Le liquide qui s’est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l’aide d’un papier absorbant, ceci afin d’éviter une importante formation de mousse au lavage suivant.

Page 14

Contrôle de la réserve de produit de rinçage.

SO497

SO499

Lorsque le voyant de contrôle du produit de rinçage sur le bandeau de commandes s’allume, remplissez le réservoir.

Il est possible de désactiver le voyant du produit de rinçage (cf. les instructions au paragraphe suivant).

Par défaut le voyant de rinçage est activé. Dans le cas où le produit de rinçage vient à manquer, le voyant s’allume durant la

phase de programmation et lorsque le cycle est terminé. Pendant le déroulement du programme de lavage, il reste éteint, même si le produit de rinçage manque.

Pour désactiver le voyant produit de rinçage, opérer de la façon suivante:

1. L’appareil étant hors tension, appuyer simultanément sur les touches "INTENSIV 65°" et "NORMAL 65°".

2. En maintenant toujours appuyées les touches "INTENSIV 65°" et "NORMAL 65°",

mettre sous tension l’appareil par action sur la touche Marche/Arrêt. Les voyants des touches "INTENSIV 65°" et "NORMAL 65°" clignotent en même temps.

3. Appuyer sur la touche "INTENSIV 65°"; le voyant de la touche "NORMAL 65°" continue à clignoter; le voyant de la touche "INTENSIV 65°" s’éteint et le voyant "Fin de programme" commence à clignoter.

4. Appuyer à nouveau sur la touche "NORMAL 65°", le voyant "Fin de programme" s’éteint pour indiquer que le voyant produit de rinçage a été dèsactivé.

5. Pour le mémoriser mettre hors tension l’appareil en appuyant sur la touche Marche/Arrêt.

Pour réactiver le voyant produit de rinçage, effectuer les mêmes opérations jusqu’à ce que le voyant "Fin de programme" s’allume.

Page 15

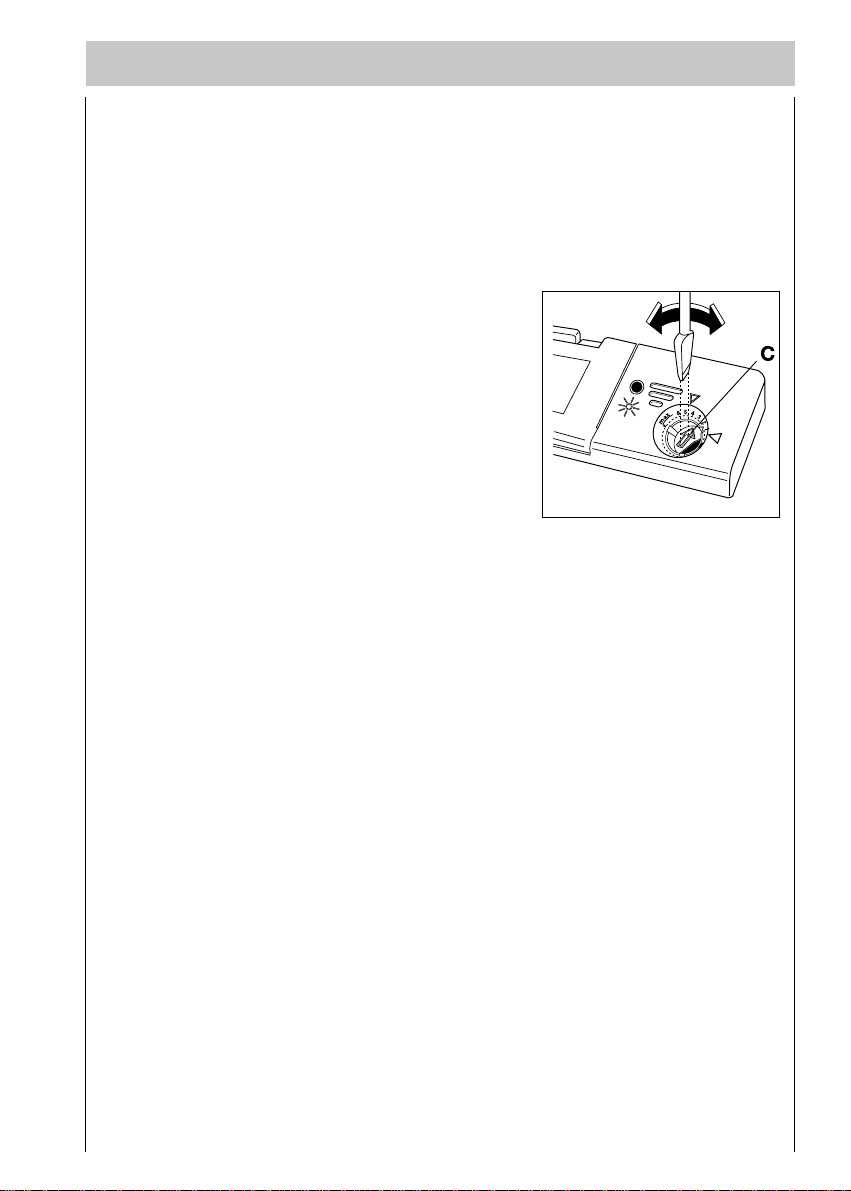

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l’intérieur de la goulotte de remplissage (position 1 dose minimum, position 6 dose maximum). Augmentez la dose si vous observez sur la vaisselle des gouttes d’eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres (voir figure ci - contre).

BR02

Page 16

Rangement de la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent être lavés au lave-vaisselle.

Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent

ne conviennent pas:

● les couverts avec poignées en bois,

corne, porcelaine ou nacre

● les pièces en plastique ne résistant pas

à la chaleur

● les couverts anciens, dont le mastic

d’assemblage est fragile à l’eau chaude

● la vaisselle ou les couverts collés

● les objets en étain ou en cuivre

● les cristaux

● les pièces en acier sensibles à la

corrosion

● les planchettes en bois

● les objets d’art

conviennent sous réserves:

● Ne lavez de la vaisselle en faïence au

lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.

● Les décors vernis peuvent pâlir en cas

de lavages fréquentes au lave-vaisselle.

● Les pièces en argent et aluminium

tendent à changer de couleur au lavage. Les restes d’aliments, tels que p. ex. le blanc d’œufs, le jaune d’œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l’argent. Pour cette raison débarrassez, toujours les pièces en argent des restes d’aliments si elles ne sont pas lavées immédiatement après utilisation.

● Certaines sortes de verre peuvent

devenir opaques après de nombreux lavages.

Attention! Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en lave-vaisselle.

Avant de mettre la vaisselle dans les paniers, éliminez les restes de nourritur e pour éviter d’engorger les filtres, ce qui réduirait l’efficacité du pr ocessus de lavage.

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.

Page 17

Le panier inférieur

Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes (jusqu’à 27 cm de diamètre), les saladiers, les couverts, etc.

Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.

UI12

UI51

Il est possible d’abaisser simplement et rapidement les deux rangées de picots qui se trouvent à l’arrière du panier inférieur, pour pouvoir charger plus commodément des casseroles et saladiers.

Pour abaisser les picots:

tirez-les légèrement vers le haut et inclinez-les.

Pour les redresser:

il suffit de les remettre en position verticale.

UI84

UI83

Page 18

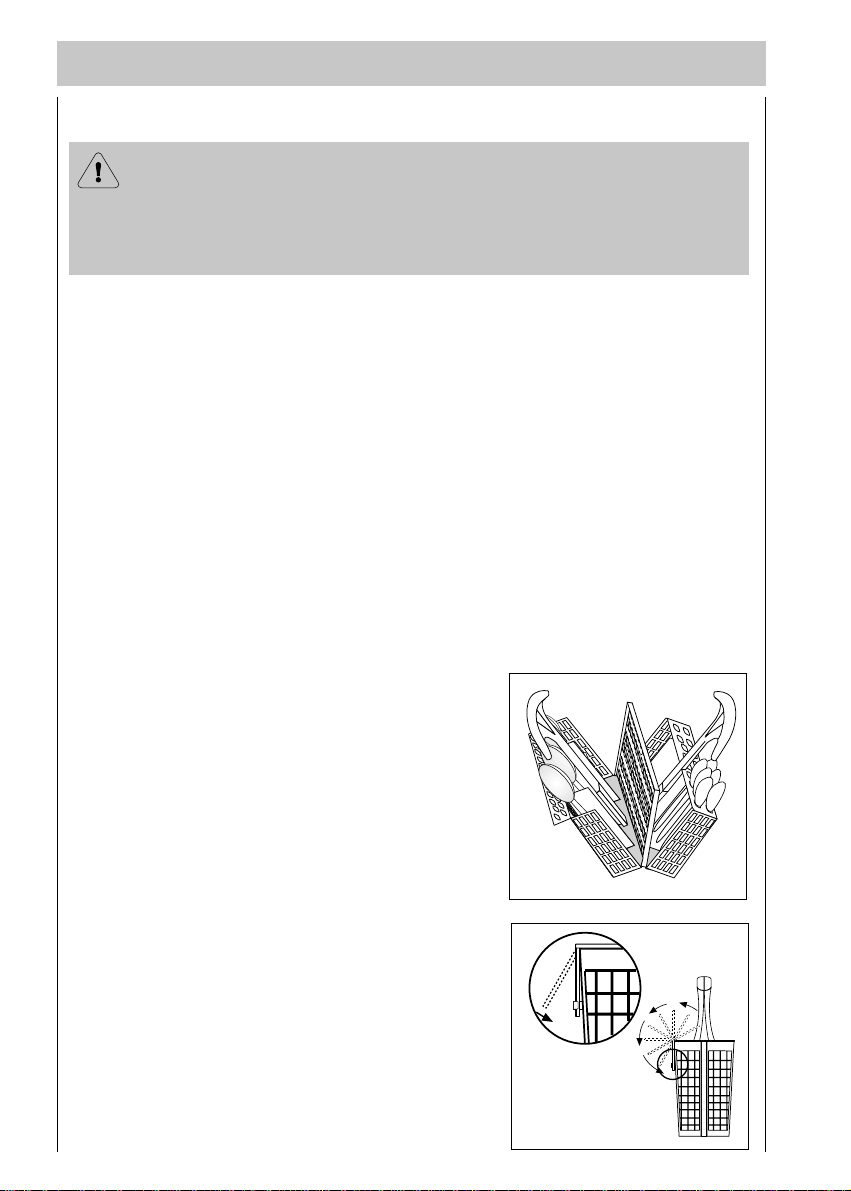

Le panier à couverts

Les couteaux longs placés verticalement constituent un danger potentiel. Les couverts et utensiles longs (louches) ou tranchants, comme les couteaux à découper, doivent être placés horizontalement dans le panier supérieur. Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.

Placez les couteaux, fourchettes et cuillères dans le panier à couverts, manches vers le bas.

Répartissez bien les couverts dans l’ensemble des compartiments et n’imbriquez pas les cuillères dans les fourchettes (ou inversement), afin que chaque face de couvert puisse être aspergée d’eau.

Important! Ne placez pas de pièces longues dans le panier à couverts. Cela pourrait bloquer le bras de lavage supérieur. Couchez les pièces longues telles que louches, grands couteaux, etc. dans le panier supérieur.

Pour vider plus facilement le panier à couverts, vous pouvez le retirer du panier inférieur et l’ouvrir en deux. Cela permet de retirer les petits couverts plus facilement.

Attention! Afin que le panier à couverts ne s’ouvre pas en deux lors du retrait, empoignez bien les deux parties de l’anse.

1. Posez le panier à couverts sur une surface plane (table, plan de travail) et écartez les deux parties de l’anse.

2. Une fois le panier vidé, reliez les deux demianses.

UI20

UI25

Page 19

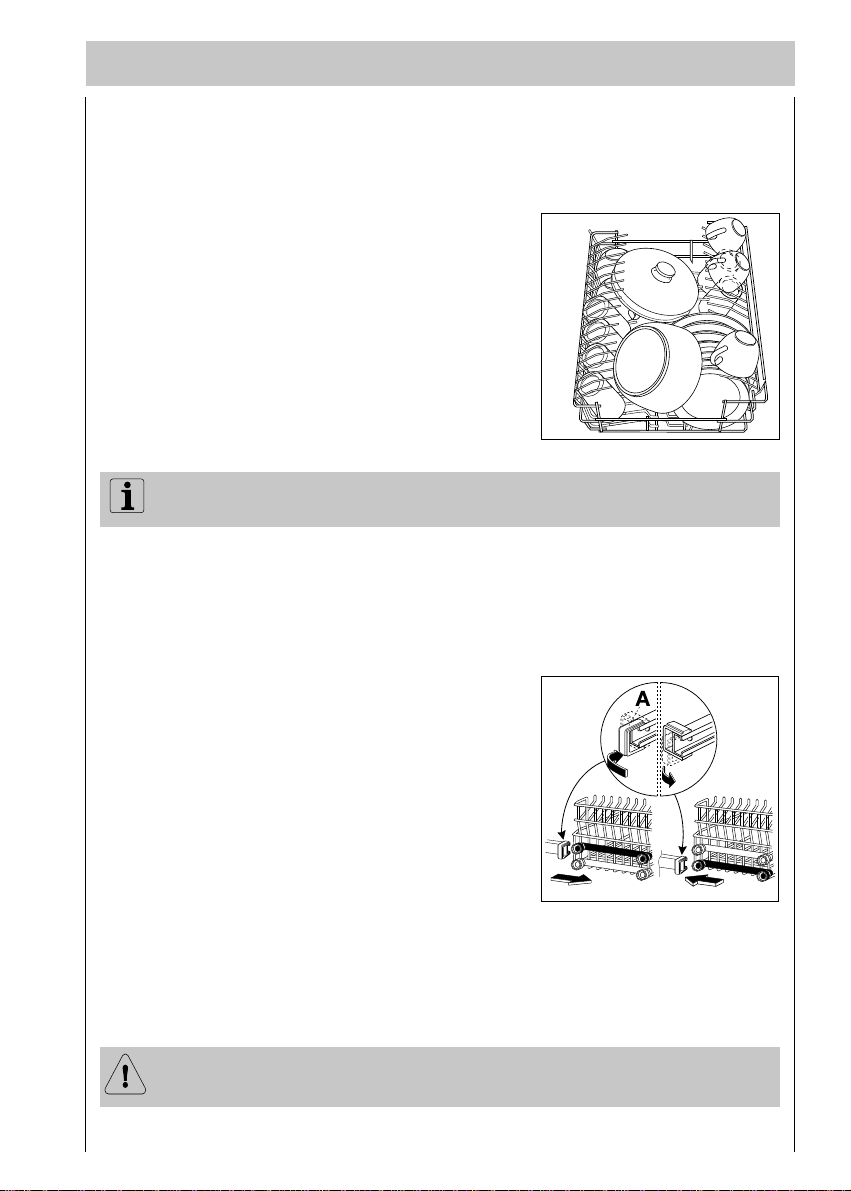

Le panier supérieur

Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu’à 24 cm de diamètre), des saladiers, des tasses et des verres.

Les verres à pied peuvent être suspendus aux portetasses.

Le support pour tasses sur la gauche peut être maintenu vertical, pour permettre le rangement, par exemple, de verres à pied.

Rangez les objets légers (récipients en plastique conçus pour être lavés en lave vaisselle) dans le panier supérieur et de les disposer de façon à ce qu’ils ne se retournent pas.

US69

Avant de fermer la porte, vérifiez que les bras puissent tourner librement.

Réglage en hauteur du panier supérieur

Si vous devez des assiettes très grandes (plus de 27 et jusqu’à 31 cm de diamètre) vous pouvez les disposer dans le panier inférieur après avoir placé le panier supérieur dans la position la plus haute.

Pour cela:

1. Tournez vers l’extérieur les butées

avant (A) du panier supérieur, puis ôtez le panier.

2. Glissez le panier dans la position la plus haute et remettez les butées dans la position d’origine.

RC01

Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre ni d’utiliser les porte-tasses.

Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.

Page 20

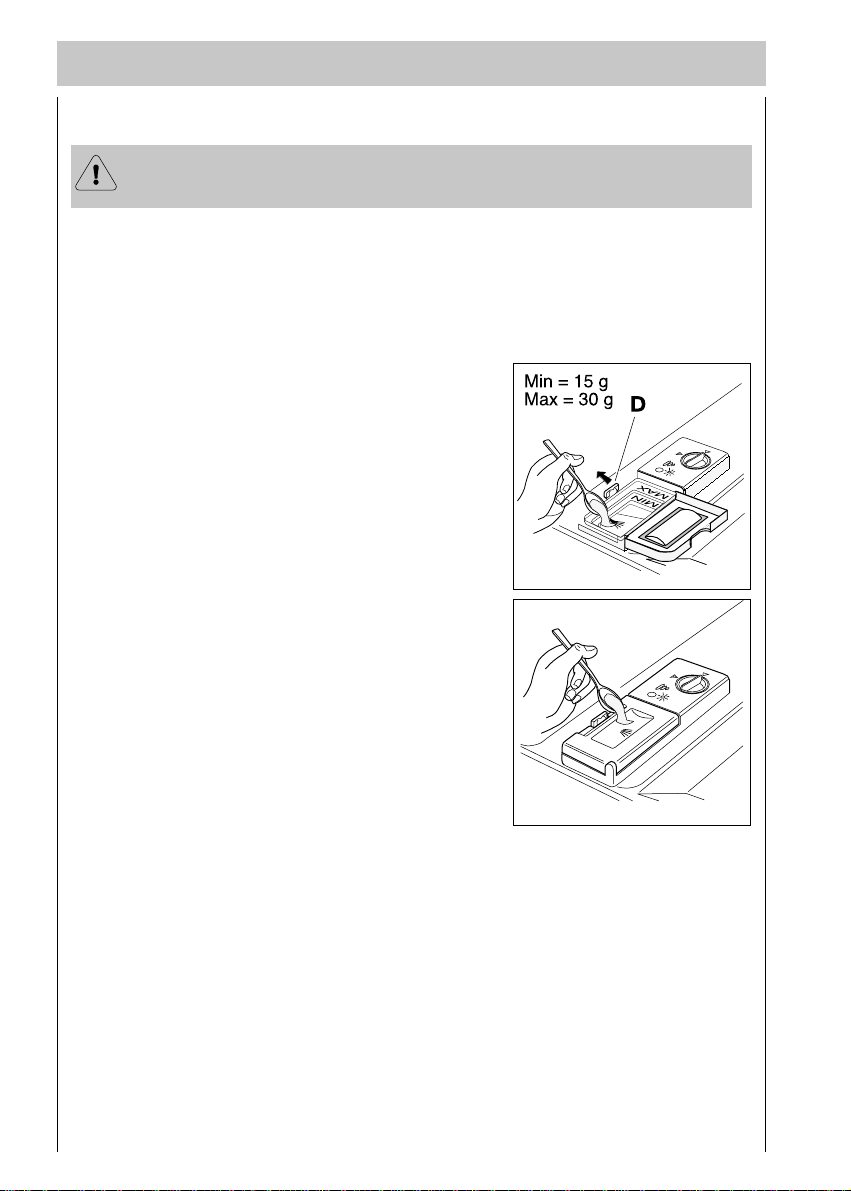

Le produit de lavage

Le produit de lavage pour lave vaisselle est dangereux. Reportez-vous au paragraphe “AVERTISSEMENTS IMPORTANTS”.

Le produit de lavage

Attention! N’utilisez que des produits de lavage pour des lave-vaisselle ménagers.

Pour l’emploi de détergent en poudre procédez comme suit:

1. Ouvrez le distributeur situé à l’avant de la contre-

porte, si le couvercle est fermé actionnez le cliquet de fermeture (D).

2. Ajoutez le détergent en suivant les recommandations données dans le programmes

". Comme les produits de lavage

n’étant pas tous identiques, consultez les doses conseillées figurant sur les emballages.

3. Refermez le couvercle.

4. Ajoutez de toute façon une petite dose de

produit au-dessus su couvercle du bac pour tous les programmes avec un prélavage. (Voir les recommandations données dans le programmes")

"Tableau des

DE17

"Tableau des

Pour l’emploi de détergent en

DE02

pastilles, procédez comme suit:

1. Pour tous les progr ammes, posez 1 pastille entièr e dans le bac du déter gent.

2. Refermez le couvercle.

3. Pour tous les programmes avec prélavage, posez une portion d’une autre pastille

sur le couvercle du bac.

Dans le SEUL cas d’emploi de détergent en pastilles avec le cycle il est conseillé de jeter la pastille de détergent dans la cuve et non de l’introduire dans des nacelles suspendues au panier ou dans le distributeur.

A al fin de tous les programmes de lavage, le couvercle reste ouvert pour que le bac soit prêt pour le lavage suivant.

"Lavage Rapide 50°":

Page 21

Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s’il est employé en quantité insuffisante; s’il est employé en excès, il n’améliorera pas les résultats et constituera un gaspillage. N’utilisez pas en excès le produit de lavage afin de contribuer à la protection de l’environnement.

Programmes de lavage 50°C et détergents compacts

Les produits de lavage que l'on trouve maintenant dans le commerce peuvent se classer en deux groupes principaux, en fonction de leur composition chimique;

- les détergents traditionnels qui existent depuis des années (en poudre, liquides ou en tablettes), avec un taux d'alcalinité élevé, comprenant des substances caustiques qui sont toxiques si on les avale;

- les nouveaux détergents compacts (en poudre) ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non polluantes.

Ce modèle de lave-vaisselle vous permet de choisir, en plus des programmes traditionnels, de nouveaux programmes 50°C, étudiés exprès pour les nouveaux détergents compacts, avec des temps et des températures de lavage qui optimisent l'effet des enzymes pour l'élimination de la saleté à des températures réduites, de façon à obtenir les mêmes résultats qu'avec des températures de 65°C dans le cas de produits traditionnels.

Ces nouveaux programmes 50°C à température de lavage réduite, associés à des détergents compacts, permettent non seulement de sauvegarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur.

Page 22

Programmes de lavage

Programme

Intensif

70°

Normal

65°

Normal 50°

Lavage

Rapide 50°

Degré de salissure et type de vaisselle

Très sale. Casseroles et vaisselle variée

Normalement sale. Vaisselle variée

Légèrement sale. Vaisselle variée, vaisselle pour buffet

Touches

à enfoncer

Marche/Arrêt

INTENSIV 65°

Marche/Arrêt

NORMAL 65°

Marche/Arrêt

NORMAL 50°

Marche/Arrêt

QUICK 50°

Doses conseillées de

produit de lavage

lavage

15 g 10 g

20 g 5 g

25 g /

prélavage

Programme pour essais comparatifs (voir Informations pour essais comparatifs).

Ce programme, étudié pour l’utilisation de détersifs avec enzymes, permet d’obtenir, avec une consommation d’énergie réduite, des qualités de lavage qui ne pourraient être obtenues qu’avec des programmes à température de lavage de 65°C et des détersifs traditionnels. Pour compenser l’abaissement de la température, la durée du cycle a été allongée.

C’est un programme spécial qui permet de laver, en peu de temps, un chargement complet

d’assiettes, verres et vaisselle peu sale (sauf les casseroles) en favorisant leur utilisation immédiate. Vu la brièveté du programme la phase de séchage est supprimée.

Page 23

Description du cycle

Prélavage à l’eau chaude Lavage à 65°C 2 rinçages à froid 1 rinçage à chaud Séchage actif

Prélavage à l’eau tiède Lavage à 65°C 1 rinçage à froid 1 rinçage à chaud Séchage actif

Prélavage à l’eau froide Lavage à 50°C 1 rinçage à froid 1 rinçage à chaud Séchage actif

Lavage à 50°C 1 rinçage à froid 1 rinçage à chaud

Durée du

programme

minutes

94 ÷ 104

79 ÷ 89

34 ÷ 44

Valeurs indicatives

Consommation

de courant

kWh

1,89 18

1,15

0,8121 ÷ 131

0,79

Consommation

d’eau

litres

Ces données ont une valeur indicative et dépendent de la pression et de la température de

l’eau ainsi que des variations de tension électrique.

Page 24

Comment faire un lavage?

1. Vérifiez la propreté des filtres

Vérifiez qu’ils soient propres et correctement positionnés (voir paragraphe «Entretien et nettoyage»)

2. Appuyez sur la touche Marche/Arrêt

Le voyant Marche/Arrêt s’allume.

3. Effectuez le contrôle des réservoirs de sel et de produit de rinçage

4. Disposez la vaisselle dans l’appareil

Débarrassez la vaisselle des résidus alimentaires. Tirez le panier inférieur et placez-y casseroles, assiettes et couverts. Tirez le panier supérieur et placez-y assiettes, verres, tasses etc... Poussez les paniers à l’intérieur de la machine.

5. Assurez-vous que les bras de lavage ne sont pas gênés dans leur rotation

6. Dosez le produit de lavage

Versez la dose correcte de produit de lavage dans le distributeur, suivant les indications du "Tableau des programmes".

Refermez le couvercle du distributeur de produit de lavage.

7. Fermez la porte du lave-vaisselle

8. Sélection et départ du programme

Appuyez sur la touche du programme désiré: le voyant correspondant s’allume et les voyants des phases prévues par le cycle clignotent. Il est encore possible de modifier le choix du programme pendant environ 6 secondes, en appuyant sur la touche d’un autre programme. Lorsque le programme démarre, les voyants des phases s’éteignent, seul le voyant de la phase en cours reste allumé.

On peut interrompre le programme:

● en ouvrant la porte

● en appuyant sur la touche Marche/Arrêt (dans ce cas tous les voyants

s’éteignent)

En refermant la porte ou en réactivant la touche Marche/Arrêt le programme reprend où il a été interrompu.

Page 25

9. Pour annuler un programme en cours

Un programme en cours peut être annulé à tout moment. Appuyez pendant environ 3 secondes sur la touche du programme jusqu’à ce

que les voyants correspondants s’éteignent. Seul le voyant Marche/Arrêt reste alors allumé.

Il est alors possible de sélectionner un nouveau programme.

10. Fin de programme

La lave-vaisselle s’arrête automatiquement et le voyant "Fin de programme" s’allume pour indiquer que le programme est terminé. Le voyant correspondant au programme reste allumé.

Le cycle de lavage n’est terminé que lorsque le voyant "Fin de programme" s’allume. Si le programme de lavage n’est pas terminé, le choix d’un nouveau programme n’est possible qu’après avoir annulé le précédent. (Pour les modalités d’annulation du programme, voir le paragraphe correspondant).

Si au cours de la phase "Séchage" la porte du lave-vaisselle est ouverte ou bien si l’on appuie sur la touche Marche/Arrêt, la machine annule automatiquement le programme sélectionné et se remet en état de programmation. (Dans ce cas il est possible de sélectionner un nouveau programme sans devoir annuler le précédent).

Faites ressortir la touche "Marche/Arrêt" et ouvrez la porte. Attendez quelques minutes avant de sortir la vaisselle: vous éviterez de vous

brûler et vous obtiendrez de meilleurs résultats de séchage. Videz d’abord le panier inférieur; vous éviterez ainsi que la vaisselle du panier

supérieur goutte sur la vaisselle du panier inférieur.

Lorsque le programme est terminé, il est recommandé de débrancher l’appareil et de couper l’arrivée d’eau.

Nous déconseillons l’ouverture de la porte pendant le fonctionnement de l’appareil; cependant, un dispositif de sécurité arrête la machine au moment de l’ouverture. N’ouvrez pas la porte pendant la phase de chauffage: de l’eau chaude pourrait vous éclabousser. Si vous devez absolument ouvrir la porte pendant le fonctionnement, éteignez toujours l’appareil au préalable en appuyant sur la touche Marche/Arrêt. Evitez dans la mesure du possible d’ouvrir a porte du lave-vaisselle lors de son fonctionnement.

Page 26

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l’appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux. N’employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc...). Nettoyez les joints d’étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

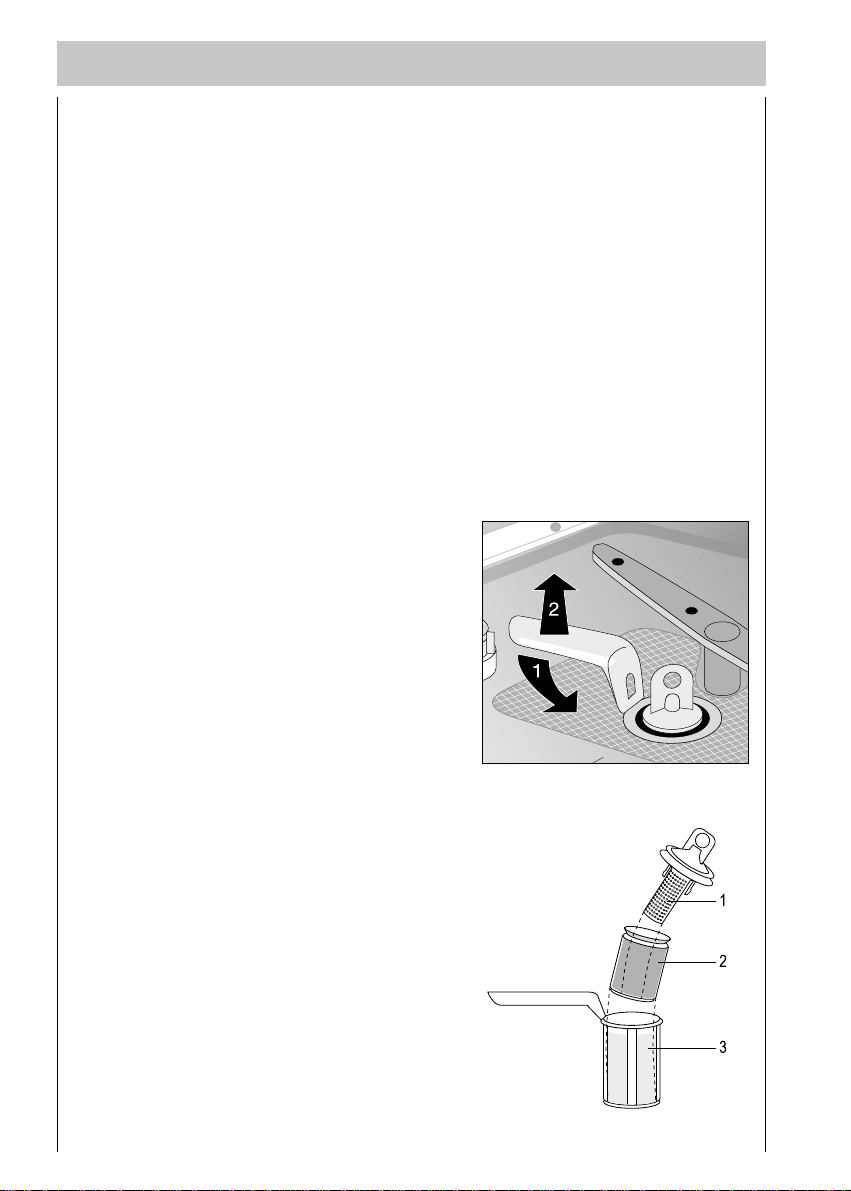

Nettoyage du filtre

Les filtres sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au

résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.

2. Le système de filtrage du lave-vaisselle se

compose d’un filtre mixte grossier/fin, d’un microfiltre et d’un filtre plat.

3. Tournez la poignée de l’ensemble filtre

mixte grossier/fin et microfiltre d’1/4 de tour vers la gauche puis soulevez le tout.

4. Saisissez le filtre mixte grossier/fin (1/2)

par la poignée annulaire et retirez-le du microfiltre (3).

5. Nettoyez soigneusement tous les filtres

sous l’eau courante.

MA15

MA17

Page 27

6. Retirez le filtre plat (4) en le soulevant et nettoyez-le sous l’eau courante des deux côtés.

7. Replacez le filtre plat en vérifiant que les bords du filtre s’applique correctement sur le fond de la cuve.

8. Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les.

9. Remettez l’ensemble de ces filtres et

MA16

verrouillez le tout en basculant le levier dans le sens des aiguilles d’une montre jusqu’à la butée.

Attention: N’utilisez jamais le lave-vaisselle sans filtres. Si les filtres ne sont pas bien en place, on obtient de mauvais résultants de lavage. Le nettoyage des filtres est indispensable pour que l’appareil fonctionne de façon optimale.

Page 28

Que faire quand...

Si vous constatez une anomalie dans le lavage ou le fonctionnement de votre appareil, consultez les indications données dans cette notice d’utilisation avant de faire appel au Service Après Vente. dans la majorité des cas, vous pourrez y remédier vous-même.

...des messages d’erreur s’affichent

Si sur le bandeau de commandes le voyant du programme en cours et un ou plusieurs voyants de phases (lavage, séchage, fin de programme) clignotent et toutes les touches sont inactives, sauf la touche Marche/Arrêt, arrêter la machine en appuyant sur la touche Marche/Arrêt, ouvrez la porte et exécuter les contrôles suivants.

Symptômes

Le voyant de la phase "lavage" clignote

Le voyant de la phase "sèchage" clignote

Les voyants des phases "sèchage" et "lavage" clignotent

D’autres combinaisons de voyants des phases ou bien un seul voyant clignotent

Cause possible Solutions Le robinet d’eau est fermé. Ouvrez le robinet d’eau. Coupure générale d’eau. Le tuyau d’arrivée est plié.

Le tuyau d’évacuation est plié.

L’évier est peut être bloqué.

Le système de protection contre l’inondation s’est déclenché.

Général

Redresser le tuyau d’arrivée.

Redresser le tuyau d’évacuation.

Eliminer ce qui bloque l’évier.

Fermez le robinet d’eau et faites appel au Service Après Vente.

Arrêter et remettre en marche la machine, démarrer un programme de lavage.

Après ces contrôles, sélectionner et mettre en marche un nouveau programme de lavage; si l’anomalie persiste appeler le Service Après Vente.

Page 29

...il y a des problèmes lors du fonctionnement du lavevaisselle

Symptômes

Cause possible Solutions

La porte n’est pas bien

Refermez la porte.

fermée.

La machine ne démarre pas

L’appareil n’est pas

Branchez la prise.

correctement branchè. Absence de courant à la

prise.

Trop de bruit pendant le lavage

Les pièces de vaisselle se cognent entre elles. Les bras de lavage touchent

Placez correctement la vaisselle (voir "Rangement de la vaisselle").

la vaisselle.

La porte se ferme difficilement

Le lave-vaisselle n’est pas de niveau ou n’a pas été correctement encastré.

Suivez attentivement les instructions pour l’installation.

...le résultat de lavage n’est pas satisfaisant

Traces de calcaire

● Manque de sel régénérant ou le réglage de l’adoucisseur ne correspond pas à la

dureté de l’eau.

Vaisselle mal séchée

● Absence de produit de rinçage ou quantité insuffisante.

La vaisselle n’est pas propre

● Les paniers sont trop chargés.

● La vaisselle n’est pas correctement placée.

● Les bras de lavage sont bloqués.

● Les filtres sont bouchés.

● Les filtres ne sont pas bien mis en place.

● Le produit de lavage n’est pas bien dosé ou ne convient pas.

● Le produit de lavage est devenu dur ou il est de mauvaise qualité.

● Le programme de lavage ne convient pas au type de salissure.

Page 30

Service

Au chapitre “Que faire quand...” sont rassemblées les sources d’anomalie les plus fréquentes, auxquelles vous pouvez remédier vous-même.

Si malgré toutes les vérifications une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter l’Assistance Consummateurs qui vous communiquera alors l’adresse d’un service après vente.

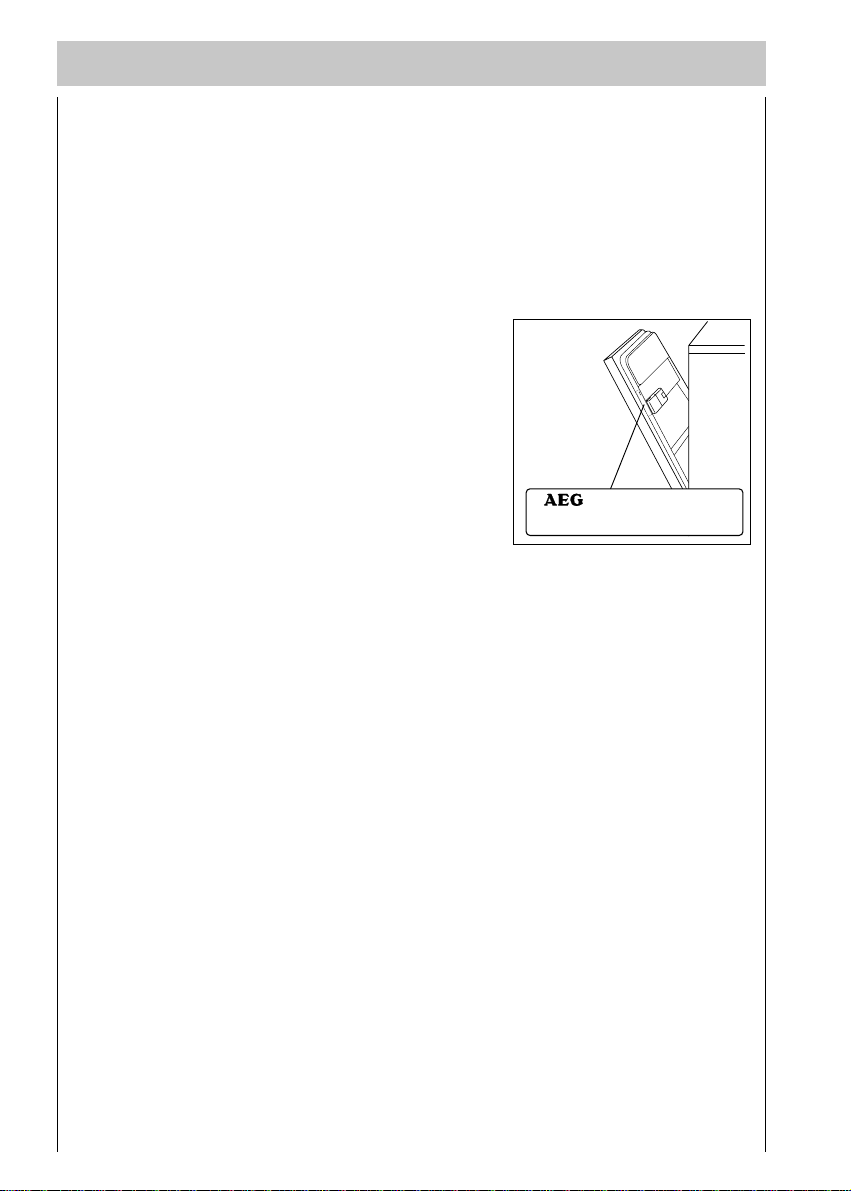

Signalez au service après-vente le numéro PNC et le S-No (numéro de série), que se trouverez sur le plaque signalétique située sur votre appareil.

o d . . . . . .

P . .

N o . . . . . . .

Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit:

PNC: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S e r . N o . . . . . . . . .

S-No: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E- NR

......

F-NR

......

Page 31

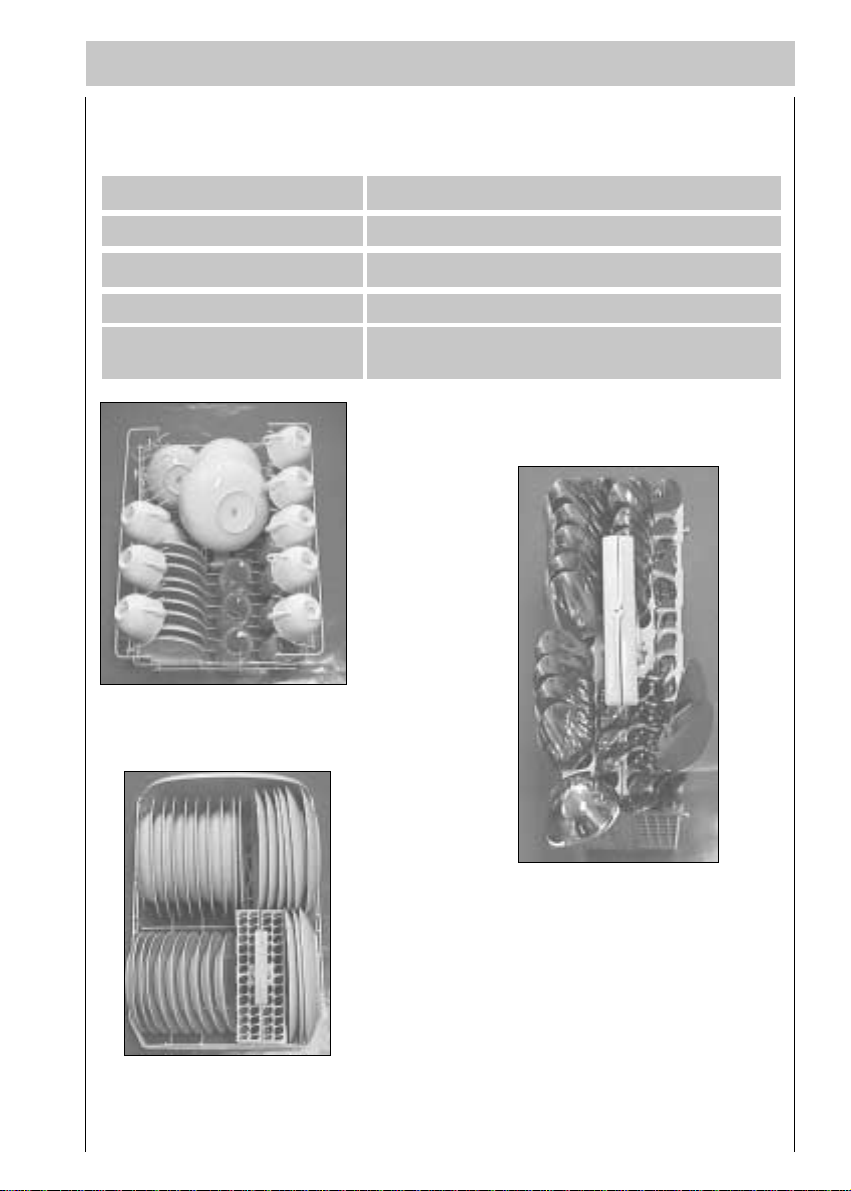

Informations pour essais comparatifs

Avant les essais, il faut remplir complètement le réservoir de sel de l’adoucisseur et le réservoir du produit de rinçage.

Norme de contrôle Programme comparé

Chargement Sélecteur du produit de rinçage

Dosage du détergent:

Disposition panier

supérieur

EN 50242

- Normal 50° 9 couverts

position 4

- 20 g dans le réservoir

- 5 g sur le couvercle du réservoir

Disposition panier

inférieur

Disposition panier

à couverts

Page 32

Caractéristiques techniques

Dimensions

Tension/Frequence Puissance absorbee moteur lavage Puissance absorbee element chauffant Puissance totale

Pression de l’eau d’alimentation

Capacité

Largeur 45 cm Hauteur avec plan de travail 85 cm Hauter sans plan de travail 82 cm Profondeur max. 61 cm Profondeur max. avec porte ouverte 115.9 cm

230 V - 50 Hz

200 W 2100 W 2300 W

Minimum 50 kPa (0.5 bar) Maximum 800 kPa (8 bar)

9 couverts

Cet appareil est conforme aux Directives Communautaires suivantes:

- 73/23/CEE du 19/0 2/73 (concernant la basse tension) et modifications successives;

- 89/336/CEE du 03/05/89 (concernant la compatibilité électromagnétique) modifications successives.

Page 33

Emplacement

Tous travaux électriques nécessaires à l’installation de l’appareil ne seront confiés qu’à un électricien qualifié.

Tous travaux hydrauliques nécessaires à l’installation de l’appareil ne seront confiés qu’à un plombier qualifié.

Ce lave-vaisselle a été conçu pour être encastré sous en évier ou un plan de travail. Il est necéssaire de prévoir un espace pour le passage du câble d’alimentation et des

tuyaux d’alimentation et d’évacuation d’eau, afin qu’ils ne soient pas pliés.

Raccordement d’eau

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu’à 50°C max. Nous vous conseillons néanmoins le raccordement à une arrivée d’eau froide. Contrôlez que la pression de l’eau d’alimentation n’excède pas les valeurs indiquées

dans les caractéristiques techniques. Votre société de distribution d’eau peut vous renseigner sur la pression de l’eau de

votre région. L’ extrémité du tuyau raccordée à l’appareil peut être orientée selon les besoins, il

suffit de désserrer l’écrou de fixation. Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir le

passage de l’eau. Si l’appareil est branché à des conduites neuves ou n’ayant pas été utilisées depuis un

certain temps,laissez couler l’eau pendant quelques minutes avant de brancher le tuyau d’arrivée d’eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d’arrivée.

Le lave-vaisselle est doté de dispositifs de sécurité qui empêchent le reflux de l’eau dans la conduite d’eau du robinet et sont conformes aux prescriptions de sécurité en vigueur.

Vérifiez que les deux extrémités du tuyau soient bien vissées afin d’éviter d’éventuelles fuites d’eau.

Ne pas utiliser, pour le raccordement, de vieux tuyaux déjà employés précédemment.

Page 34

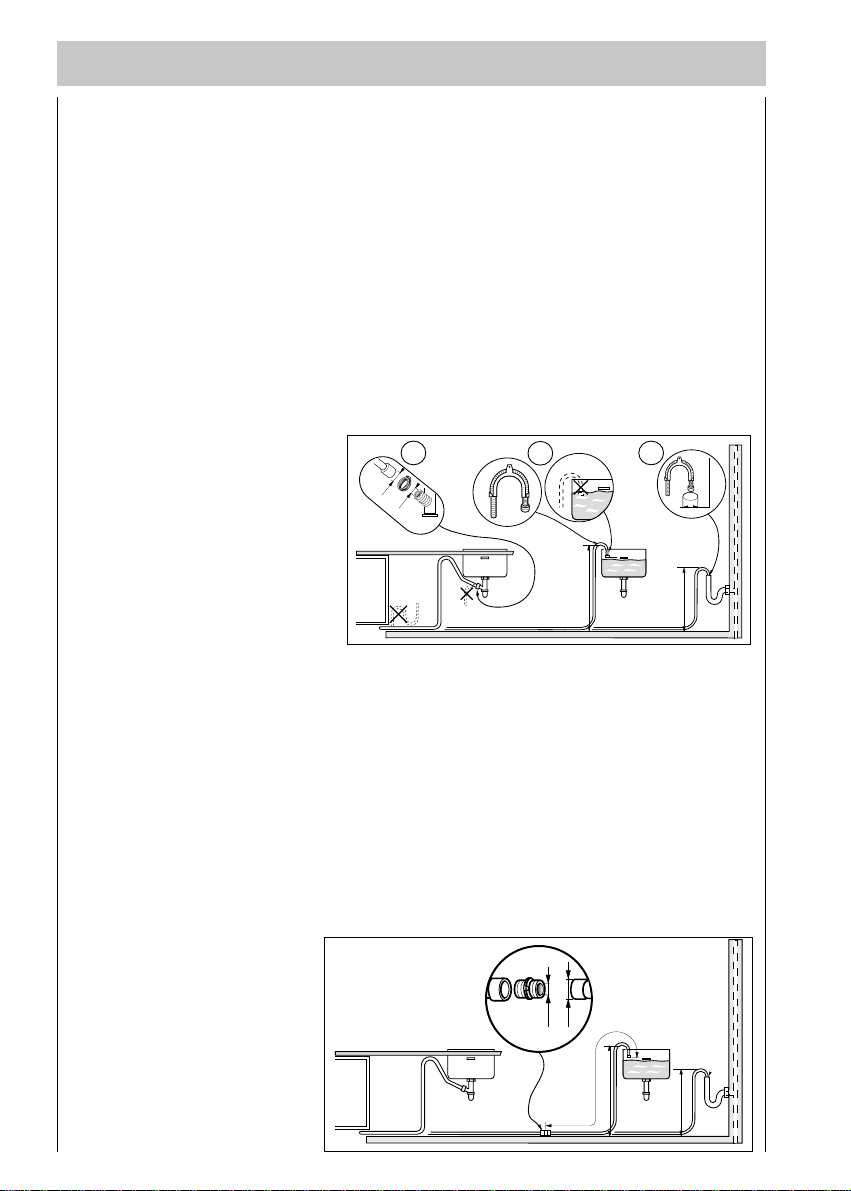

Évacuation d’eau

min 30 cm

max 100 cm

min 4 cm

CS09

max 100 cm

min 30 cm

max 100 cm

+ 2 m max

CS10

Ø 18

Ø 21

L’extrémité du tuyau d’évacuation peut être branchée:

1. Au siphon de l’évier, en la fixant éventuellement avec un collier.

2. Accrochée au rebord de l’évier, en utilisant la crosse en plastique spéciale, prévue à

cet effet.

3. A une évacuation murale pourvue d’une ventilation spéciale, ayant un diamètre intérieur d’au moins 4 cm.

Le branchement pour l’évacuation doit se trouver à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Evitez les pliures et les étranglements du tuyau qui pourraient empêcher ou ralentir l’écoulement de l’eau.

Rallonge du tuyau de vidange

Les raccords utilisés pour le branchement du tuyau de vidange doivent avoir un diamètre interne qui ne soit pas inférieur à celui du tuyau de vidange.

Une éventuelle rallonge du tuyau d’évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l’appareil.

De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d’évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu’à proximité du système de vidange.

Page 35

Système de protection contre les inondations

A titre de protection contre les dégâts des eaux, le lave-vaisselle est équipé d’un système de protection contre les inondations.

L’intervention de ce dispositif provoque une condition d’alarme, signalée par le clignotement des voyants des phases "lavage" et "séchage" sur le bandeau de

commandes (voir "Que faire quand....").

Dans ce cas, fermez le robinet d’eau et faites appel au Service Après Vente.

Branchement électrique

Le branchement devra être exécuté en respectant les normes en vigueur. Dans le cas d’une installation fixe, le branchement ne devra être réalisé que par un

électricien qualifié. Ce lave-vaisselle ne peut être branché qu’en monophase 230 V - 50Hz.

Vérifiez que votre compteur et les fusibles peuvent supporter l’intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.

Attention! Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. Notre responsabilité ne saurait être engagée, en cas d’accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

Page 36

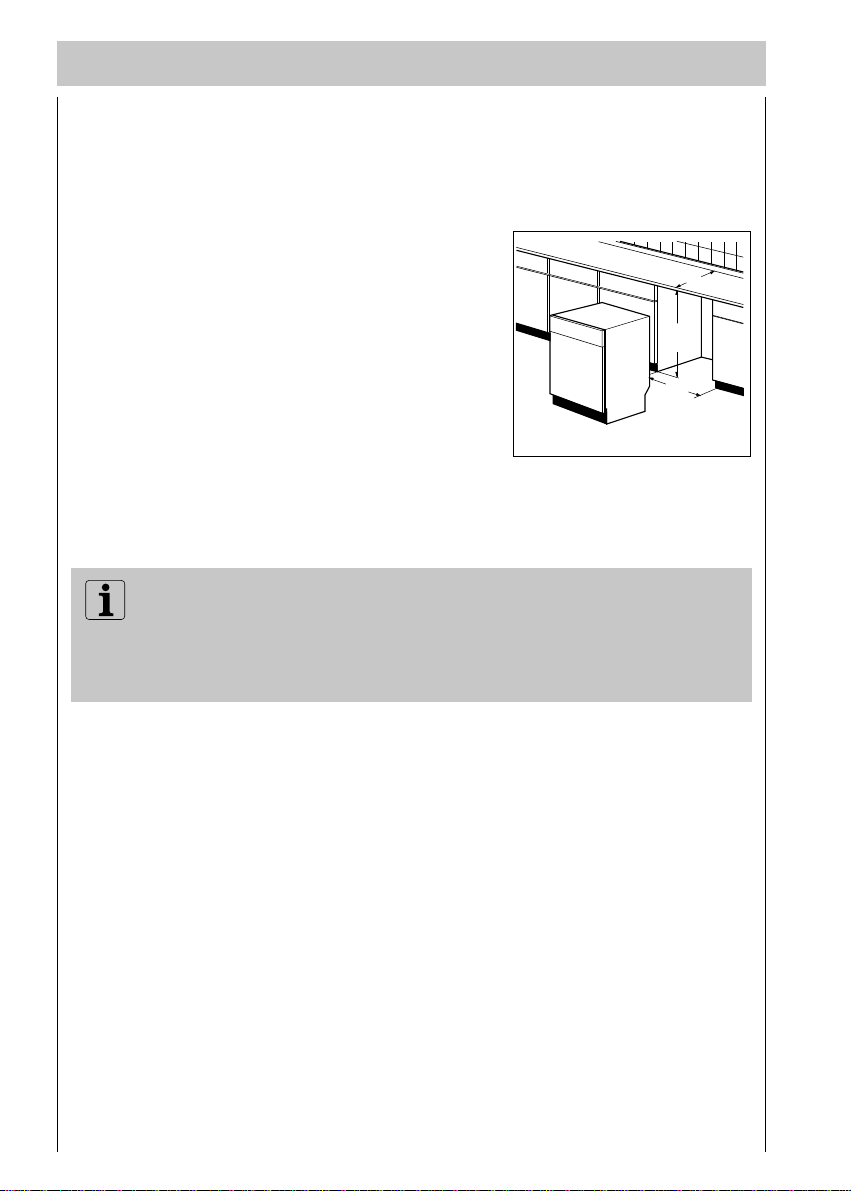

Encastrement de l’appareil

(sous évier ou plan de travail continu) En retirant le plan de travail de l’appareil, vous pouvez encastrer celui-ci sous un

évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.

Procédez comme suit:

- Pour retirer le plan de travail de l’appareil

enlevez les vis de fixation situées à l’avant, puis poussez-le et dégagez-le des butées arrière en le soulevant.

Lors de l’encastrement de la machine, veillez à ce que les tuyaux d’arrivée d’eau ou de vidange ne soient pas pliés ou écrasés.

IN04

Encastrez l’appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds réglables.

Remarque! Installez l’appareil de manière à ce qu’il soit facilement accessible en cas d’intervention. La conception de votre lave-vaisselle ne permet pas l’encastrement d’une table de cuisson.

570-600

820

450

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et l’étanchéité de la porte.

Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l’appareil d’aplomb.

Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte. Lorsque l’appareil est correctement mis d’aplomb, la porte ne cogne pas contre les guides de porte situés de part et d’autre de la carrosserie.

Page 37

From the Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. 14 billion USD in more than 150 countries around the world.

From the Electrolux Group. The world’s No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial d’appareils domestiques, d’entretien et d’extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d’environ 14 milliards d’Euros dans plus de 150 pays à travers le monde.

AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg

Sous réserve de modifications Wijzigingen voorbehouden

152973 35/0
