Votre lave-vaisselle possède le nouveau système de lavage “LAVAGE

3

PAR IMPULSIONS”
Afin de réaliser un meilleur lavage de la vaisselle, ce système de
lavage fait varier la vitesse du moteur et la pression d’aspersion
durant le programme de lavage. Dès lors, le niveau de bruit varie
également durant le programme en cours.

mprimé sur papier fabriqué de manière compat

Celui qui pense écologiquement agit également ainsi ...

.

e avec l’environnement.

Sommaire

SOMMAIRE

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Laver la vaisselle de manière économique

et ménageant l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vue de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Avant la première utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Réglage de l’adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Remplissage du réservoir de sel régénérant . . . . . . . . . . . . . . . . . . . . . . . . . 12

Remplissage du liquide de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Réglage de la dose de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . 14

Utilisation journalière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Disposer les couverts et la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Panier couverts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Disposer de la vaisselle (casseroles, grandes assiettes) . . . . . . . . . . . . . . 17

Disposition de la vaisselle (tasses, verres, …) . . . . . . . . . . . . . . . . . . . . . . 18

Régler la hauteur du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Remplir le détergent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Programmes de lavage biologiques et détergent compact . . . . . . . . . . 21

Sélection du programme de lavage (tableau des programmes) . . . . . . . . . 22

Comment faire un lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Changer/interrompre/arrêter le programme de lavage . . . . . . . . . . . . . 23

Régler ou modifier le départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Reconnaissance de charge – Sensorlogic . . . . . . . . . . . . . . . . . . . . . . . . 25

Fin de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Retrait de la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Que faire quand... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

...des messages d’erreur s’affichent. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

...il y a des problèmes lors du fonctionnement du lave-vaisselle. . . . . . . . . 28

...le résultat de lavage n’est pas satisfaisant. . . . . . . . . . . . . . . . . . . . . . . . . 28

3

Sommaire

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Indications pour essais comparatifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Instructions de montage et de raccordement . . . . . . . . . . 31

Installation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Lave-vaisselle intégrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Lave-vaisselle encastrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Les appareils indépendants sur socle . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Raccordement du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Raccordement d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pression d’eau admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Raccordement du tuyau d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . 33

Evacuation de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Système de protection contre les inondations . . . . . . . . . . . . . . . . . . . . 35

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Technique de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Adresses du service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . 37

Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4

MODE D'EMPLOI

1 Consignes de sécurité

La sécurité des appareils électroménagers AEG est conforme aux règles
reconnues de la technique et à la législation portant sur la sécurité des
appareils. En tant que fabricant, nous attirons cependant votre atten­tion sur les indications supplémentaires suivantes:

Installation, raccordement, mise en service

• Le lave-vaisselle peut uniquement être transporté debout.

• Contrôlez le lave-vaisselle pour dégâts de transport éventuels. Ne

raccorder en aucun cas un appareil endommagé. En cas de dégâts,
adressez-vous à votre revendeur.

• Avant la mise en service, assurez-vous que la tension nominale et le
type de courant figurant sur la plaque signalétique de l'appareil cor­respondent à la tension d'alimentation et au type de courant présents
au lieu d'installation. La protection électrique requise (fusibles) figure

également sur la plaque signalétique.

• Vous lirez au chapitre „Installation“ comment installer et raccorder

correctement le lave-vaisselle. N'utilisez pas de fiches multiples, rac­cords et rallonges. Danger d'incendie par surchauffe.

Mode d'emploi

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques
émanant des appareils ménagers. Il est donc indispensable de les gar-

der sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser
jouer avec le lave-vaisselle – vous courriez le risque qu'ils s'y enfer­ment (danger d'asphyxie!).

• Les éléments constituant l'emballage (les films en plastique, les mor­ceaux de polystyrène p. ex.) peuvent présenter un danger pour les
enfants. Risque d'asphyxie! Garder les éléments d'emballage hors de
la portée des enfants.

• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche
et dans la gorge ou même conduire à l'asphyxie! Respectez les recom­mandations de sécurité des fabricants de détergents et produits de
lavage.

• L'eau dans le lave-vaisselle n'est pas de l'eau potable. Les restes éven­tuels de produits de lavage peuvent provoquer des brûlures!

5

Mode d'emploi

• Lors de la mise au rebut du lave-vaisselle: coupez le câble d'alimenta­tion au ras de l'appareil et jetez-le. Neutralisez le dispositif de ferme­ture de porte, de façon à ce que la porte ne ferme plus.

Sécurité générale

• Les réparations sur le lave-vaisselle peuvent uniquement être effec­tuées par du personnel qualifié. Les réparations non effectuées dans
les règles peuvent être la source de dangers importants pour l'utilisa­teur. Pour toute réparation, adressez-vous à votre revendeur ou à
notre service après vente.

• Ne mettez jamais le lave-vaisselle en service si le câble d'alimenta­tion, le tuyau d'arrivée ou d'évacuation d'eau sont endommagés ou si
le bandeau de commande, le plan de travail ou le socle sont endom­magés de manière telle à exposer l'intérieur de l'appareil.

• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplacé par
un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du ser­vice après vente AEG) doit être remplacé par un technicien de service
après vente agréé par AEG.

• Ne tirez jamais la fiche de la prise de courant en tirant sur le câble,
mais toujours sur la fiche.

• Pour raisons de sécurité, il est défendu d'apporter des modifications
ou transformations au lave-vaisselle.

• Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf
pour placer ou retirer la vaisselle. Vous éviterez ainsi que quelqu'un
ne trébuche sur la porte ouverte et ne se blesse.

• Les couteaux pointus et les éléments de vaisselle acérés doivent être
placés dans le panier supérieure ou avec la pointe vers le bas dans le
panier à couverts.

Utilisation conforme à la destination

• Ne lavez au lave-vaisselle que de la vaisselle domestique. Si l'appareil
est utilisé de manière non conforme ou en cas d'erreur de manipula­tion, le fabricant dégage sa responsabilité en cas d'éventuels domma­ges.

• Avant l'utilisation de sel régénérant, de produit de lavage et de pro­duit de rinçage, vérifiez que le fabricant de ces produits autorise
expressément leur utilisation dans des lave-vaisselle ménagers.

• N'introduisez pas de solvants dans le lave-vaisselle. Danger d'explo­sion!

6

• Le système de protection contre les fuites d'eau protège de manière
fiable contre les dégâts des eaux. Les conditions suivantes doivent
cependant être remplies à cet effet:
– L'appareil doit également rester raccordé à l'alimentation électri-

que lorsqu'il n'est pas en service.

– Le lave-vaisselle doit être installé correctement.
– Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaisselle

n'est pas utilisé pendant une période prolongée, p. ex. durant un
voyage de vacances.

• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appa­reil, celui-ci pourrait basculer.

• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez
la prise de courant. En cas de raccordement fixe: retirez le(s) fusible(s)
ou coupez le disjoncteur.

2 Elimination

Elimination du matériel d’emballage

Eliminez le matériel d’emballage du lave-vaisselle de manière correcte.
Tous les matériaux d’emballage utilisés sont compatibles avec l’environ-
nement et sont recyclables.

• Les pièces en matière plastique sont identifiées par des abréviations
normalisées sur le plan international:

– >PE< pour polyéthylène, p. ex. films d’emballage
– >PS< pour polystyrène, p. ex. coussins (par principe sans HCFC)
– >POM< pour polyoxyméthylène, p. ex. pinces en plastique

• Les parties en carton sont réalisées à partir de vieux papiers et sont

destinées à la collecte de vieux papiers.

Mode d'emploi

Eliminer le vieil appareil

Si vous mettez un jour l’appareil définitivement hors service, veuillez
l’apporter dans un centre de recyclage ou chez un revendeur spécialisé,
qui le reprendra contre une petite contribution.

7

Mode d'emploi

2 Laver la vaisselle de manière économique

et ménageant l’environnement

• Ne raccordez le lave-vaisselle à une alimentation en eau chaude que
si vous disposez d’une installation d’eau chaude qui ne chauffe pas à
l’électricité.

• Réglez correctement l’adoucisseur.

• Ne rincez pas préalablement la vaisselle à l’eau courante.

• Si vous faites fonctionner le lave-vaisselle avec une faible charge, le

système de reconnaissance de charge calcule la quantité d’eau néces­saire et raccourcit la durée du programme. Le plus économique est de
toujours faire fonctionner le lave-vaisselle à pleine charge.

• Sélectionnez le programme de lavage en fonction du type de vaisselle
et son degré de salissement.

• N’utilisez pas de doses de détergent, de sel spécial de régénération ni
de liquide de rinçage supérieures à celles recommandées par les fabri­cants de produits et/ou dans ce mode d’emploi.

8

Vue de l’appareil

Arrosage
Joint en caoutchouc

pour le couplage de
l’arrivée d’eau au
bras de lavage supé-
rieur

Bras de lavage
Réservoir

del sel régénérant

Réservoir de
produit de rinçage

Réservoir de
produit de lavage

Mode d'emploi

Plaque
signalétique

Filtre

9

Mode d'emploi

Bandeau de commande

Touche réglage adoucisseur

Poignée de porte

Touche départ
différé

Voyants

Touches de programmes

Fenêtre d’affichage

Touche réglage adoucisseur: Utilisée avec la touche MARCHE/ARRET

M, cette touche permet, en plus du programme de lavage indiqué, de

régler l’adoucisseur d’eau du lave-vaisselle.
La fenêtre d’affichage permet de visualiser

– le niveau de dureté d’eau.
– le départ différé.
– le temps restant d’un programme de lavage.
– l’anomalie présent dans le lave-vaisselle.

Les voyants ont la signification suivante :

J

H

Remplissez le réservoir de sel régénérant

Remplissez le réservoir de produit de rinçage

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquelles
les paniers à vaisselle ont été bloqués pendant le transport.
Procédez ensuite aux étapes suivantes:

1. Réglez l’adoucisseur

2. Remplissez le réservoir de sel régénérant

3. Remplissez le réservoir de liquide de rinçage

10

Mode d'emploi

Réglage de l’adoucisseur d’eau

Afin d’éviter les dépôts de calcaire sur la vaisselle et dans le lave-vais­selle, la vaisselle doit être lavée avec une eau adoucie, pauvre en cal­caire. Pour cette raison, le lave-vaisselle est équipé d’un adoucisseur
d’eau. L’eau de distribution dont la dureté dépasse 7 °th doit être adou­cie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel
spécial dit «sel régénérant».

La Compagnie des Eaux vous renseignera sur la dureté de l’eau dans

3

votre région.

0 Réglez l’adoucisseur suivant le tableau sur le niveau qui correspond à la

dureté de l’eau dans votre secteur. L’adoucisseur peut être réglé selon
10 niveaux.

dureté de l’eau

0,7

1

)Plage

IV

III

I

en mmol/l

7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7

3,3-4,0
2,6-3,2

1,9-2,5 II 2 H 2

0,7-1,8 I/II 1 H 1

moins de

1)(mmol/l) millimole par litre, unité internationale de la dureté de l’eau

*réglage d’usine

Réglage sur

le niveau de dureté

9
8
7
6
5

4

3*

0

pas de sel nécessaire

Affichage à l’affi-

chage multiple

H 9
H 8
H 7
H 6
H 5

H 4
H 3

H 0

0 1. Maintenez la touche adoucisseur enfoncée et appuyez sur la touche

MARCHE/ARRET

M.

La fenêtre d’affichage indique le niveau de dureté actuellement sélec-
tionné.

2. Appuyez sur la touche de l’adoucisseur une ou plusieurs fois pour sélec-

tionner le niveau de dureté.
(le niveau de dureté 9 est suivi du niveau de dureté 0).

3. Lorsque le niveau de dureté est correctement sélectionné, appuyez sur

la touche MARCHE/ARRET

M. Le niveau de dureté est alors mémorisé.

11

Mode d'emploi

Remplissage du réservoir de sel régénérant

Utilisez exclusivement du sel spécial régénérant pour lave-vaisselle. Ne

1

remplissez jamais le réservoir de sel régénérant à l’aide d’autres sortes
de sel (p. ex. sel alimentaire) ni de produit de lavage. Ceci pourrait ren­dre inutilisable l’adoucisseur.
Soyez donc vigilant lors du remplissage.

Versez le sel régénérant:

– Avant la première mise en service du lave-vaisselle
– Si le voyant

Si la dureté de l’eau de votre secteur résidentiel est inférieure à 7°th il

3

n’est pas nécessaire d’employer de sel régénérant.

0 1. Ouvrez la porte, retirez le panier infé-

rieur.

2. Dévissez et ôtez le bouchon du réser-

voir de sel.

3. Uniquement lors de la première
utilisation:

Remplissez entièrement d’eau le
réservoir de sel.

4. Placez l’entonnoir livré avec l’appareil
sur le réservoir de sel.
Versez le sel régénérant dans le réser-
voir de sel (env. 1,0-1,5 kg). Ne rem­plissez pas le réservoir de sel spécial de manière excessive.

J s’allume sur le bandeau de commande.

SALE

SALT

SALZ

SEL

L’eau repoussée lors du remplissage du réservoir de sel par du sel spécial

3

régénérant s’écoule dans le fond de l’appareil. Ceci est sans problème,
cette eau étant vidangée au départ du prochain programme de lavage.

5. Nettoyez l’ouverture du réservoir des éventuels restes de sel.

6. Révissez hermétiquement le bouchon du réservoir de sel.

7. Si vous ne lavez pas votre vaisselle immédiatement après avoir rempli le

12

réservoir de sel, faites un programme Prelavage
les grains de sel ayant débordés seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s’écouler

3

avant que le sel ne se soit dissous dans l’eau et que le voyant du Sel
Spécial
consommation de sel dépendent de la dureté locale de l’eau.

J s’éteigne à nouveau. Le réglage de l’adoucisseur et dès lors la

A. Ainsi, l’eau salée et

Remplissage du liquide de rinçage

Grâce au liquide de rinçage, on obtient une vaisselle brillante, sans
taches, et des verres limpides.

N’utilisez que des produits de rinçage pour lave-vaisselle ménagers. Ne

1

remplissez jamais avec un autre produit (p. ex. essence de vinaigre) ni
de produit de lavage pour vaisselle dans le réservoir de produit de rin­çage. Ceci peut endommager l’appareil.

Remplissez de produit de rinçage:

– Avant la première mise en service du lave-vaisselle
– Si l’indication

Le réservoir de produit de rinçage se trouve du côté intérieur de la
porte du lave-vaisselle.

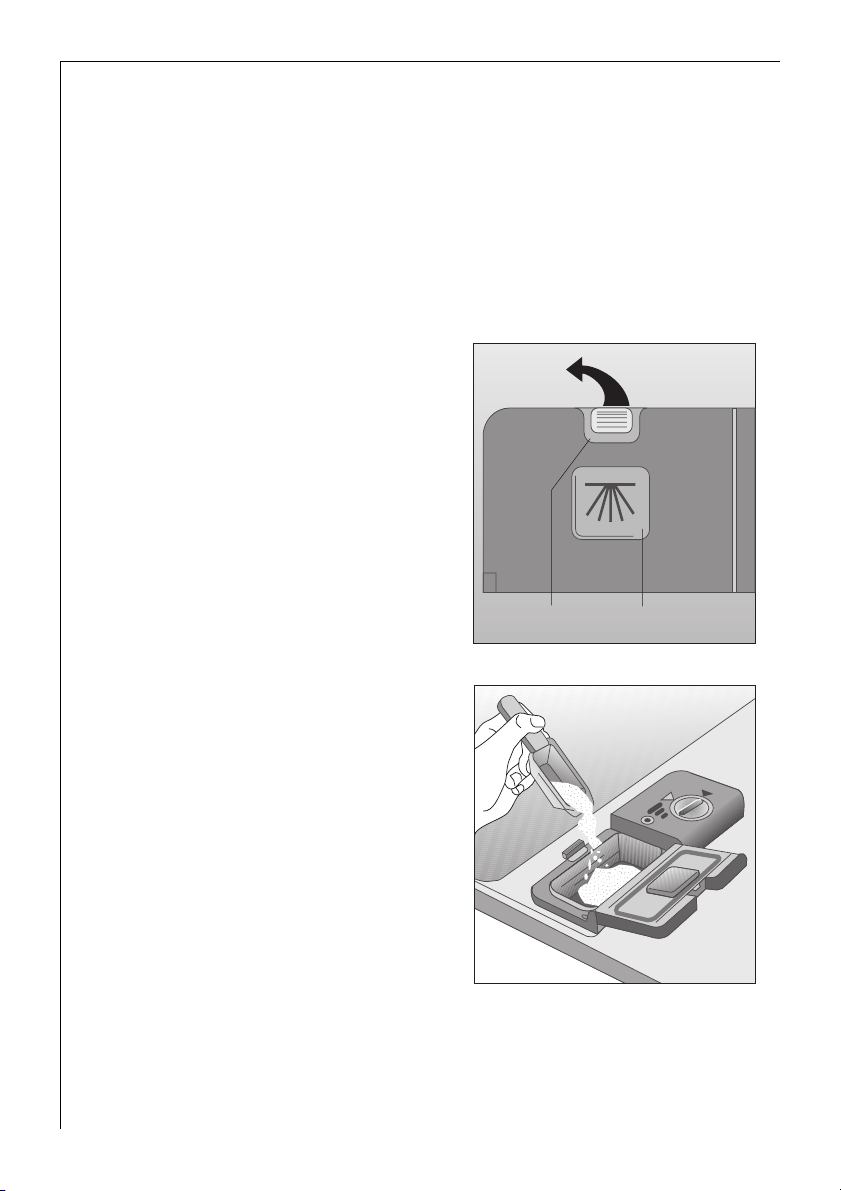

0 1. Ouvrez la porte

2. Dévissez le bouchon du réservoir de
produit de rinçage de ¼ de tour dans
le sens inverse des aiguilles d’une
montre et retirez-le.

H s’allume sur le bandeau de commande.

Mode d'emploi

3. Versez le produit de rinçage dans
l’orifice de remplissage sans dépasser
le repère maximum (ligne en poin­tillé). La contenance maximale est de
150 ml.

4. Revissez le bouchon du réservoir en le
tournant dans le sens des aiguilles
d’une montre.

5. Epongez soigneusement tout débor-
dement pour éviter une formation
excessive de mousse lors d’un futur
lavage.

6

5

x

4

a

m

3

2

1

13

Mode d'emploi

Réglage de la dose de produit de rinçage

Au cours du programme de lavage, le produit de rinçage est dosé auto-

3

matiquement à partir du réservoir de produit de rinçage. Vous pouvez
régler le dosage entre 1 et 6, correspondant à 1-6 cm
rinçage. En usine, l’appareil est réglé sur «4». Le dosage ne doit être
modifié que si vous constatez des stries, des taches blanchâtres ou des
traces de gouttes d’eau séchées sur les verres ou la vaisselle.

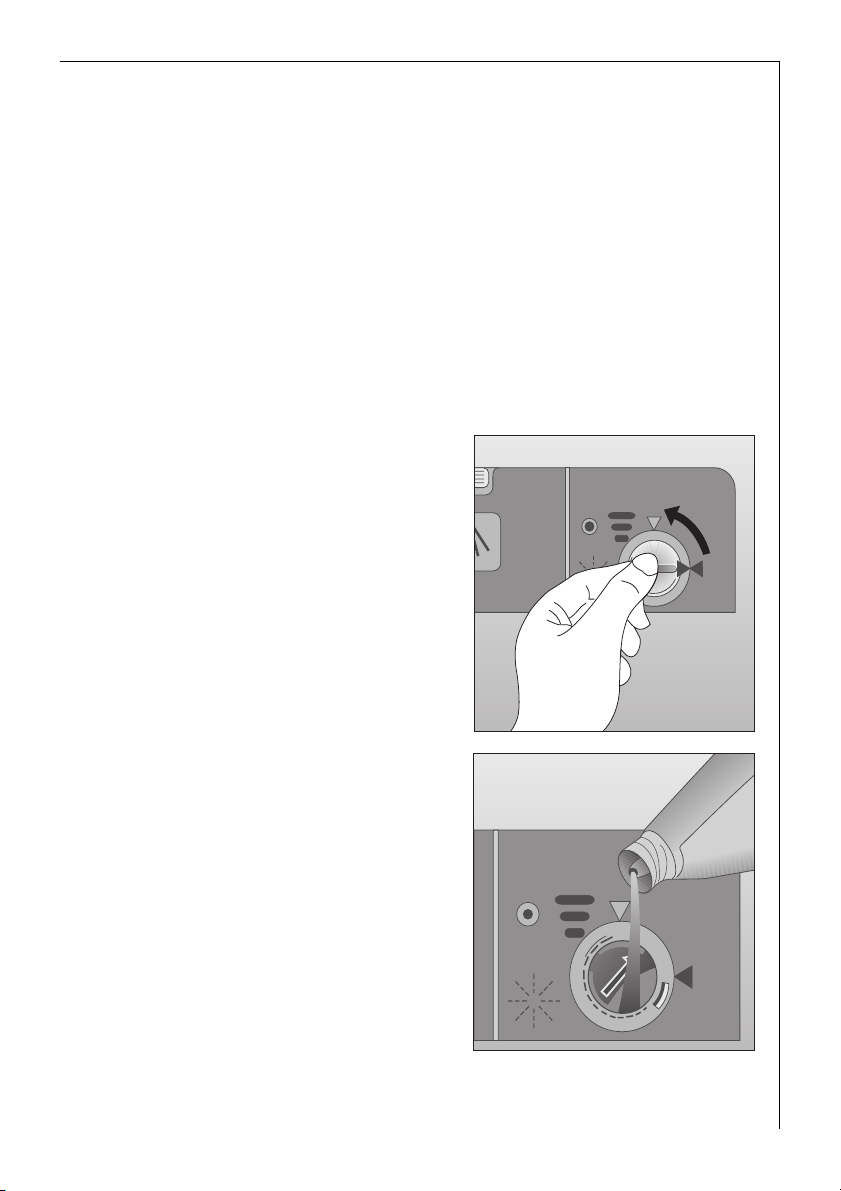

0 1. Dévissez le bouchon du réservoir de

produit de rinçage de ¼ de tour dans
le sens inverse des aiguilles d’une
montre et retirez-le.

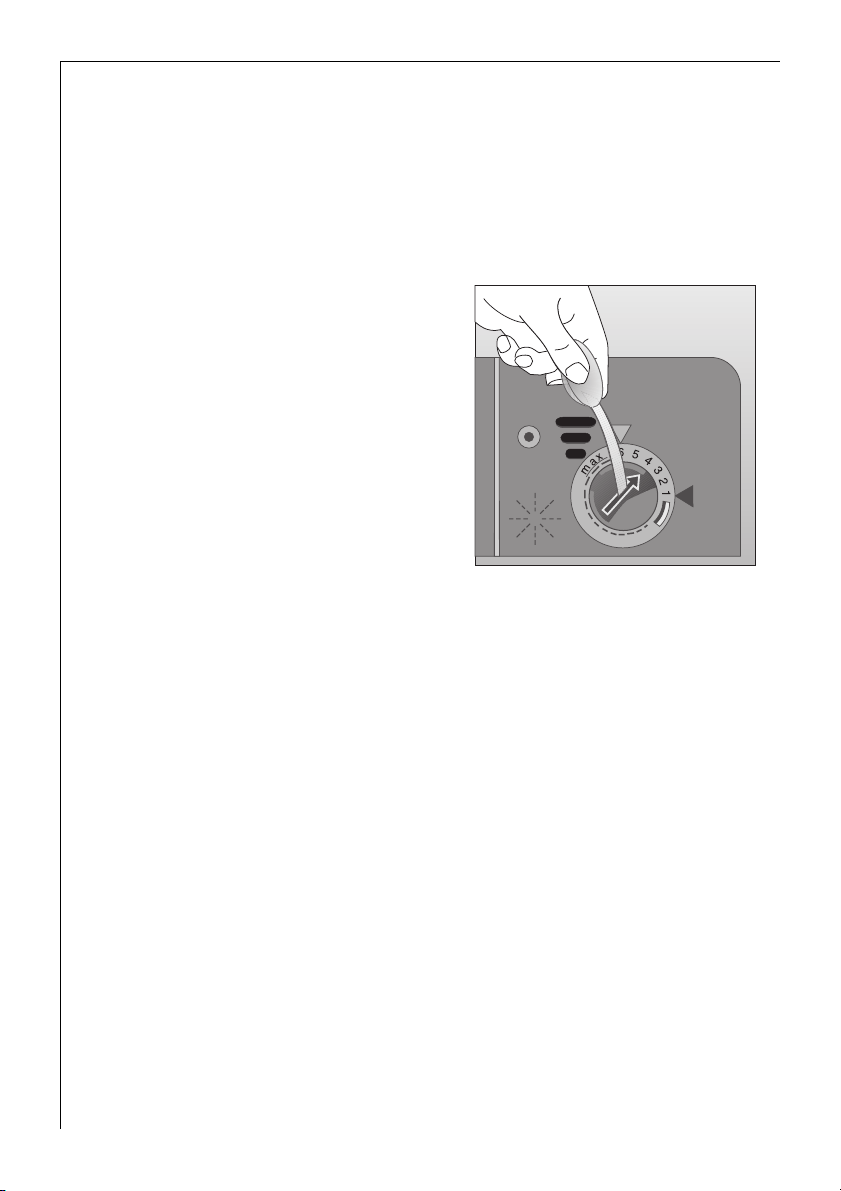

2. Tournez le sélecteur sur la position
souhaitée à l’aide d’un tournevis ou
d’un manche à cuillère à café.

3. Revissez le bouchon du réservoir en le
tournant dans le sens des aiguilles
d’une montre.

3

de produit de

Utilisation journalière

• Faut-il compléter le sel de régénération ou le produit de rinçage?

• Disposer les couverts et la vaisselle dans le lave-vaisselle

• Remplir le distributeur de détergent d’un produit pour lave-vaisselle

• Sélectionner un programme de lavage convenant pour les couverts et

la vaisselle

• Lancer le programme de lavage

14

Disposer les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se

1

saturer en eau, ne peuvent pas être lavés au lave-vaisselle

Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent

ne conviennent pas: conviennent sous réserves:

Mode d'emploi

.

• Les couverts avec poignées en bois,
corne, porcelaine ou nacre

• Les pièces en plastique ne résistant
pas à la chaleur

• Les couverts anciens, dont le mastic
d’assemblage est fragile à l’eau
chaude

• La vaisselle ou les couverts collés

• Les objets en étain ou en cuivre

• Les cristaux

• Les pièces en acier sensibles à la cor-

rosion

• Les planchettes en bois

• Les objets d’art

• Ne laver de la vaisselle en faïence au lave-

vaisselle que si elle est expressément décla-
rée comme convenant pour lave-vaisselle
par le fabricant.

• Les décors vernis peuvent pâlir en cas de
lavages fréquents au lave-vaisselle.

• Les pièces en argent et aluminium tendent à
changer de couleur au lavage. Les restes
d’aliments, tels que p. ex. le blanc d’œufs, le
jaune d’œufs, la moutarde, provoquent sou­vent des changements de couleur ou des
taches sur l’argent. Pour cette raison, tou­jours débarrasser les pièces en argent des
restes d’aliments si elles ne sont pas lavées
immédiatement après utilisation.

• Certaines sortes de verre peuvent devenir
opaques après de nombreux lavages.

• Avant de disposer la vaisselle, vous devriez:
– enlever les restes grossiers d’aliments
– faire tremper les casseroles contenant des restes d’aliments brûlés.

• Lors de la disposition de la vaisselle et des couverts, faire attention à

ce que:
– la vaisselle et les couverts ne puissent pas gêner la rotation des bras

d’aspersion.

– les récipients tels que tasses, verres, casseroles, etc., soient disposés

avec l’ouverture vers le bas, afin que l’eau ne puisse pas s’accumuler
dans les creux ou les fonds

– la vaisselle et les couverts ne soient pas placés l’un dans l’autre et

ne se recouvrent pas mutuellement

– les verres ne se touchent pas afin d’éviter les bris de verre.
– placer les petits objets (p. ex. couvercles) dans le panier à couverts

15

Mode d'emploi

Panier couverts

Ne placez pas de pièces longues

1

dans le panier à couverts. Cela
pourrait bloquer le bras de lavage
et être une source de danger, en
particulier pour les enfants.

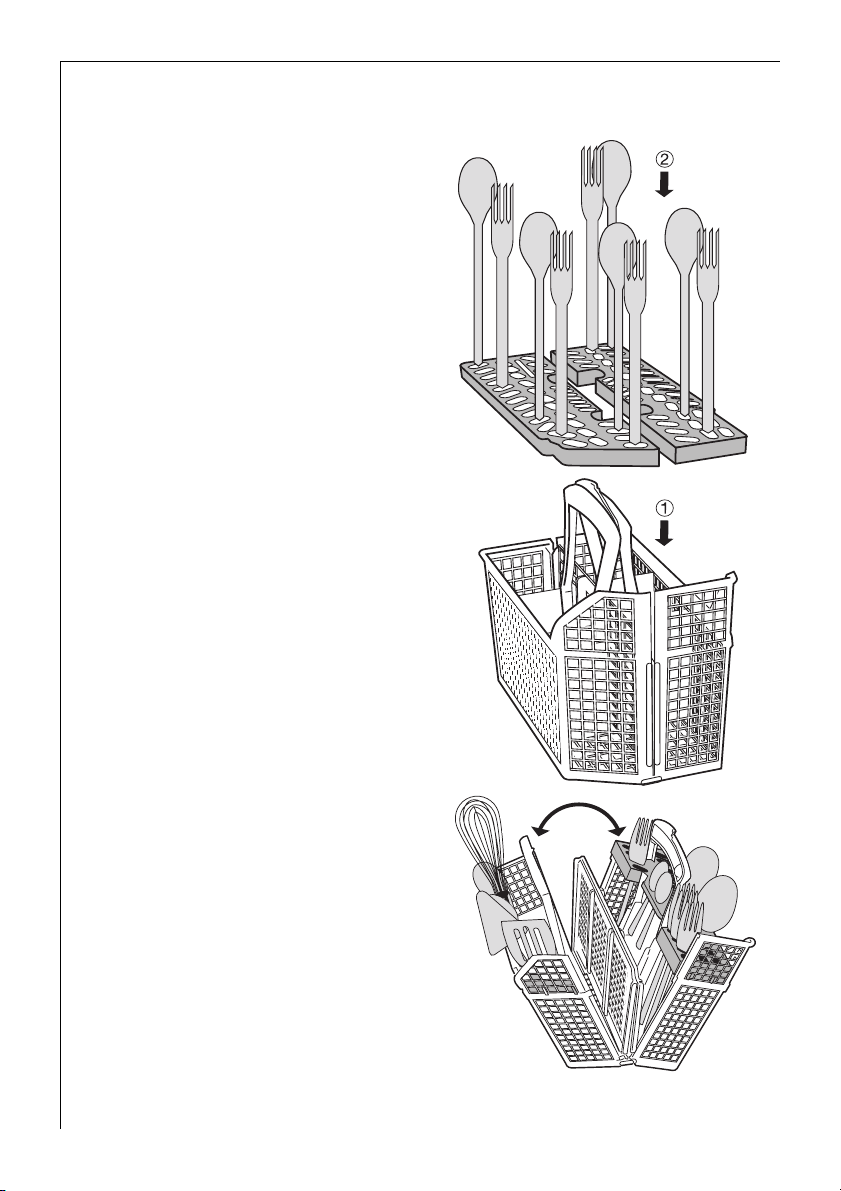

Afin que chaque face de couverts
puisse être aspergée d’eau, vous
pouvez

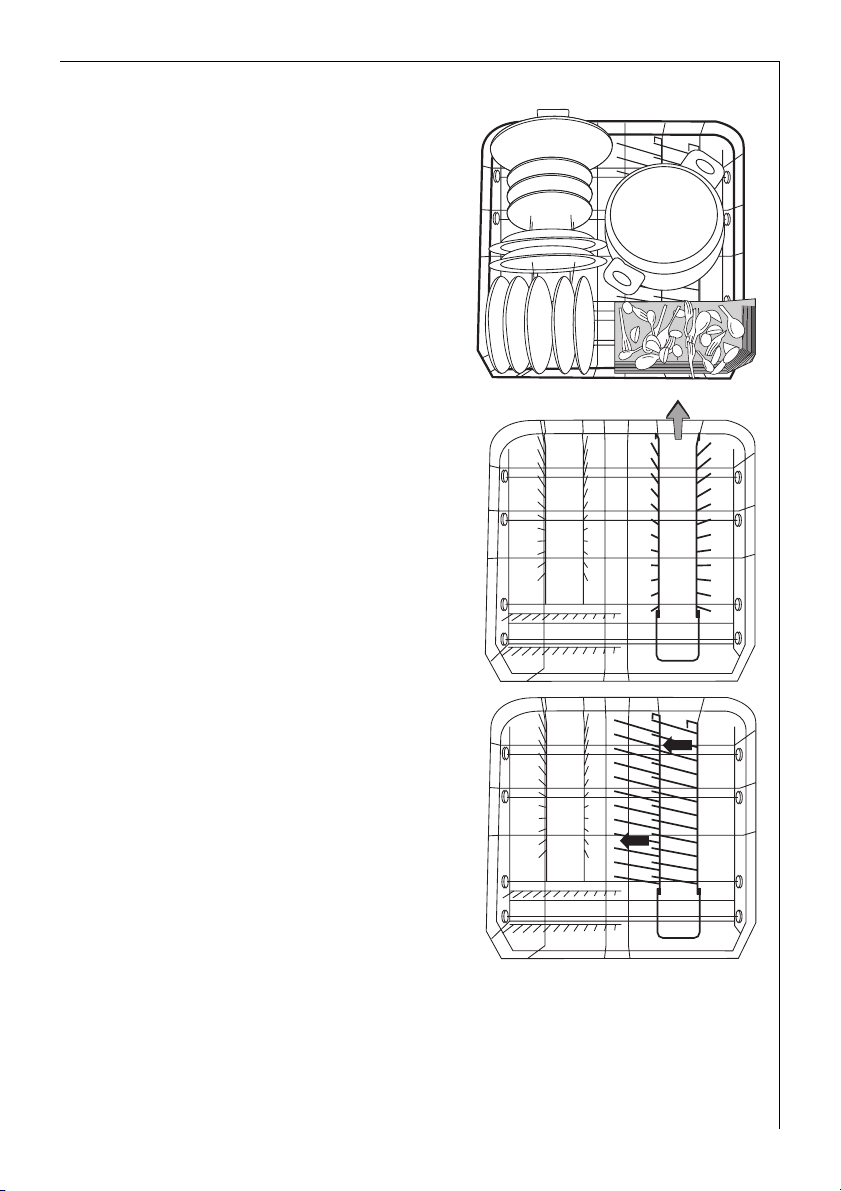

0 1. insérez l’élément grille sur le panier

à couverts

2. placez les couteaux courts, les four-

chettes et les cuillères avec la poi­gnée vers le bas sur la grille du bac
à couverts.

3. Pour les couverts de grande taille

tels que p. ex. fouet, on peut enle­ver une partie de la grille à cou­verts.

Pour certains modèles de lave­vaisselle, il est possible de déplier

le panier à couverts.

Afin que le panier à couverts ne

1

s’ouvre pas en deux lors du retrait,
empoignez bien les deux parties
de l’anse.

0 1. Placez le panier à couverts sur la

table ou le plan de travail

2. écartez les deux parties de l’anse

3. retirez les couverts

4. repliez les deux demi-anses.

16

Disposer de la vaisselle
(casseroles, grandes assiet­tes)

Placez les grandes pièces de vaisselle
très sales dans le panier inférieur.

Afin de placer plus facilement les

3

récipients les plus grands, il est, sur
certains modèles de lave-vaisselle,

également possible de rabattre les
deux rangées du support à assiettes
de droite:

0 1. Soulevez légèrement à l'arrière les

supports à assiettes de droite.

Mode d'emploi

2. Rabattre les supports à assiettes vers

la gauche.

17

Mode d'emploi

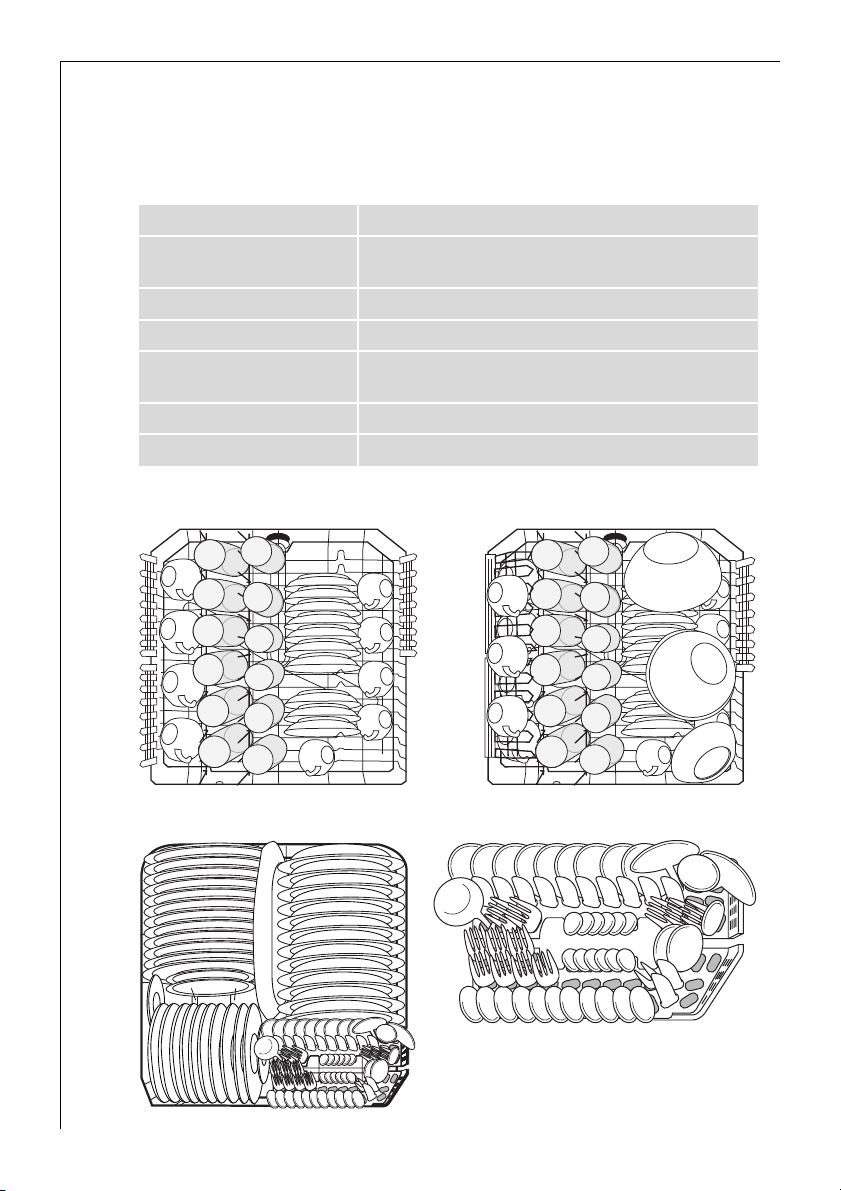

Disposition de la vaisselle
(tasses, verres, …)

Placez les petites pièces de vaisselle,
fragiles et les longs couverts dans le
panier supérieur.

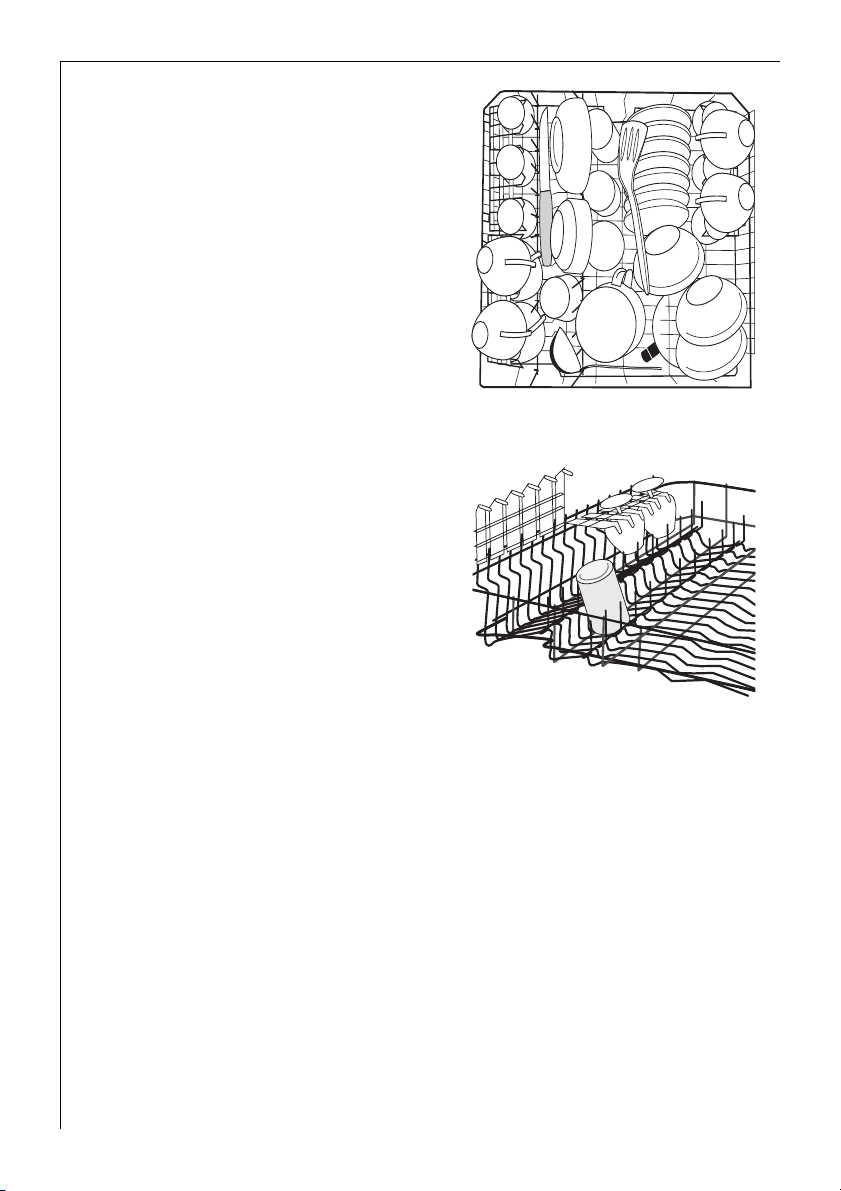

• Disposez les pièces de vaisselle en
quinconce sur les supports à tasses
amovibles et en dessous de ceux-ci
afin que l’eau de lavage atteigne
toutes les pièces de vaisselle.

• Pour les pièces de vaisselle hautes,
rabattez les supports à tasses.

• Les verres à vin, les verres à cham­pagne ainsi que les verres à cognac
peuvent être maintenus ou suspen­dus aux armatures des supports à
tasses.

• Les verres, gobelets, etc. peuvent
également être placés sur les deux

rangées d’ergots à gauche dans le
panier supérieur.

18

Régler la hauteur du panier supérieur

Hauteur maximale de vaisselle dans

le panier supérieur le panier inférieur

Mode d'emploi

le panier supérieur étant
soulevé

le panier supérieur étant
abaissé

Le réglage en hauteur est également possible lorsque les paniers sont

3

remplis.

22 cm 31 cm

24 cm 29 cm

Abaissement du panier supérieur:

0 1. Extraire le panier supérieur jusqu'à la

butée.

2. Soulever le panier supérieur à

l'arrière droite et l'abaisser.

Soulever le panier supérieur:

0 1. Extraire le panier supérieur jusqu'à la

butée.

2. Soulever le panier supérieur à

l'arrière droite, le tirer légèrement
vers l'avant et le laisser se verrouiller
dans la position supérieure.

19

Mode d'emploi

Remplir le détergent

N’employez que des détergents pour lave-vaisselle.

1

Remplissez le détergent:

– Avant le début d’un programme de lavage (pas pour le programme

Prélavage). Le détergent est ajouté à l’eau de lavage pendant le pro­gramme.

Respectez les recommandations de dosage et de stockage du fabricant

2

qui sont mentionnées sur l’emballage du détergent.
Le réservoir de liquide de rinçage se

trouve du côté intérieur de la porte.

0 1. Si le couvercle est fermé: pousser le

levier de fermeture (1) vers l’avant. Le
couvercle s’ouvre.

2. Remplir de détergent le réservoir de

détergent. Les lignes de marquage
servent de repère de dosage:
«MIN» correspond à env. 30 ml de
détergent,
«MAX» correspond à env. 40 ml de
détergent.

3. Fermer le couvercle en appuyant

jusqu’à entendre le verrouillage.

Si la vaisselle est très sale, ajouter

3

également du détergent dans le creux
du couvercle (2). Ce détergent est
déjà actif lors du prélavage.

20

1

:

IN

M

2

:

X

A

M

Mode d'emploi

Programmes de lavage biologiques et détergent
compact

Les détergents pour lave-vaisselle peuvent être classés en deux types de
base en fonction de leur composition chimique:

– les détergents conventionnels alcalins avec composants mordants
– les détergents compacts à faible alcalinité avec enzymes naturels.

En combinaison avec les détergents compacts, les programmes de

2

lavage biologiques épargnent l’environnement et ménagent votre vais­selle; en effet, les programmes de lavage biologiques sont spécialement
adaptés aux propriétés détachantes des enzymes contenus dans les
détergents compacts. Pour cette raison, en combinaison avec les déter-
gents compacts, les programmes de lavage biologiques obtiennent déjà
à 50°C les mêmes résultats de lavage qui ne sont sinon atteints qu’avec
les programmes à 65°C.
Pour les programmes biologiques, l’eau de rinçage est chauffée briève-
ment à 60°C, afin que l’oxygène actif devienne efficace.

Les tablettes de détergent des divers fabricants se dissolvent plus ou

3

moins vite. Pour cette raison, certaines tablettes de détergent ne peu­vent pas déployer toute leur force de nettoyage lors des programmes
courts. Employez pour cette raison les programmes normaux avec pré-
lavage si vous utilisez du détergent en tablettes.

21

Mode d'emploi

Sélection du programme de lavage (tableau des
programmes)

Sélectionnez le programme de lavage approprié à l’aide de ce tableau:

Type de vaisselle

de plus

Type de salissures

Programme de lavage
approprié:

Déroulement du pro­gramme

2)

Données de
consommation:

3)

Service de table et plats

-

• très sales

• restes séchés

d’aliments

avec de la vais­selle sensible à la
chaleur

• normalement
sales

convient particulièrement en cas

d’utilisation de détergents compacts

Service à des-

sert et à café

avec des verres

fragiles

• légèrement
sales

   

INTENSIF

a6

Prélavage
Lavage
2 rinçages inter­médiaires
Rinçage
Séchage

NORMAL BIO

1) 4)

dQ

Prélavage
Lavage
Rinçage intermé-
diaire
Rinçage
Séchage

RAPIDE

]5

­Lavage
Rinçage inter­médiaire
Rinçage

-

   

Tous les types

de vaisselle

-

Vaisselle utilisée

qui a été
rassemblée dans
le lave-vaisselle,

mais ne doit être

lavée qu’à un

moment

ultérieur.

PRELAVAGE

A

Prélavage

-

-

-

-

Durée

Energie

Eau

1)

Pour les programmes BIO, l’eau de rinçage est chauffée brièvement à 60°C afin que l’oxygène actif
puisse déployer son efficacité.

2)

Les étapes de programmes ont des niveaux sonores différents, la vaisselle étant plus fortement rin­cée pendant de courtes périodes lors de certaines étapes de lavage afin d’obtenir un meilleur lavage.

3)

Les données de consommation ont été déterminées dans des conditions normalisées. Elles dépen-
dent du remplissage des paniers à vaisselle. Des écarts sont dès lors possibles dans la pratique.

4)

Programme de test

95 – 105 min 110 - 120 min 30 min 10 min

1,35 – 1,55 kWh 0,85 - 1,05 kWh 0,85 kWh < 0,1 kWh

18 – 20 litres 14 – 16 litres 12 litres 4litres

22

Mode d'emploi

Comment faire un lavage

0 1. Vérifiez que la vaisselle et les couverts sont disposés dans le lave-vais-

selle de telle façon que les bras d’aspersion puissent tourner librement.

2. Ouvrez entièrement le robinet d’arrivée d’eau.

3. Refermez la porte.

4. Appuyez sur la touche

5. Appuyez sur la touche correspondant au programme souhaité (voir

«Tableau des programmes»). Le voyant correspondant s’allume. Après
environ 6 secondes, le programme de lavage sélectionné démarre. La
fenêtre d’affichage indique le temps restant du programme de lavage,
calculée en fonction du chargement des paniers.

Si des messages d’erreur apparaissent dans la fenêtre d’affichage après

3

le démarrage du programme, veuillez consulter le chapitre «Que faire
si...».

Changer/interrompre/arrêter

M. Le voyant M s’allume.

le programme de lavage

Ne changez ou n’interrompez un programme de lavage en cours que si

3

c’est absolument nécessaire. Après avoir refermé la porte de l’appareil,
l’air ayant pénétré dans l’appareil est fortement échauffé et se dilate.
De ce fait, de l’eau peut parvenir dans la cuve et éventuellement
déclencher le système de protection contre les inondations.

Changer le programme de lavage

Si vous désirez modifier le programme de lavage dans les 6 secondes

3

suivant la sélection du programme, enfoncez brièvement la touche du
nouveau programme de lavage.

Si vous désirez plus tard modifier le programme de lavage, procédez
comme suit:

0 1. Appuyez sur la touche du nouveau programme sélectionné et mainte-

nez-la enfoncée. Les voyants correspondants aux des deux programmes
de lavage clignotent.

2. Après quelques secondes, seul le voyant du nouveau programme cli-

gnote encore. Relâchez la touche le nouveau programme démarre.

23

Mode d'emploi

Interrompre le programme de lavage en ouvrant la porte
du lave-vaisselle

Lors de l’ouverture de la porte, de la vapeur brûlante peut sortir de

1

l’appareil. Ouvrez la porte avec précaution.

0 1. Ouvrez la porte du lave-vaisselle. Le programme de lavage s’arrête.

2. Le voyant correspondant au programme de lavage en cours s’éteint.

3. Fermez la porte. Le programme de lavage se poursuit.
Arrêter le programme de lavage

0 1. Appuyez sur la touche du programme en cours et maintenez-la enfon-

cée. Le voyant correspondant au programme en cours clignote pendant
quelques secondes et s’éteint ensuite.

2. Relâchez la touche, le programme s’interrompt.

L’arrêt du lave-vaisselle interrompt un programme de lavage en cours,

3

mais ne l’annule pas. Après remise en marche, le programme de lavage
se poursuit.

Régler ou modifier le départ différé

Avec la programmation de départ différé, vous pouvez définir quand un
programme de lavage doit démarrer dans les 19 heures qui suivent.

Régler le départ différé:

0 1. Enfoncer le bouton M.

2. Enfoncer la touche de départ différé
d’heures après lesquelles le programme de lavage doit démarrer cli-

gnote dans l’affichage multiple.

3. Enfoncer la touche pour le programme souhaité. L’affichage multiple
indique maintenant le nombre d’heures en permanence. Le nombre
d’heures est mémorisé.

4. Après écoulement du nombre d’heures défini, le programme de lavage
démarre automatiquement.

Modifier le départ différé:

Tant que le programme de lavage n’a pas démarré, vous pouvez encore
modifier le départ différé mémorisé en enfonçant la touche
de départ différé

24

b.

b jusqu’à ce que le nombre

Reconnaissance de charge – Sensorlogic

Lorsqu’un programme de lavage démarre bien que le panier supérieur
et/ou le panier inférieur ne soient que partiellement chargés, la haute
technologie électronique équipant cet appareil adapte la quantité
d’eau de lavage ainsi que la durée du programme de lavage à la quan­tité de vaisselle. De la sorte, il est possible de laver également une petite
quantité de vaisselle rapidement et économiquement. A demi-charge
(6 couverts normalisés), on économise environ 2 litres d’eau et 0,2 kWh.

Fin de programme

Lorsque à la fin du programme, la fenêtre d’affichage indique «0».

0 1. Appuyez sur la touche M. Le voyant M s’éteint.

A la fin du programme, de la vapeur brûlante peut s’échapper à l’ouver-

1

ture de la porte. Aussi:

2. Ouvrez la porte avec précaution.

Retrait de la vaisselle

• Ouvrez la porte et attendez 15 minutes avant de sortir la vaisselle:

3

vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats
de séchage.

• Videz d’abord le panier inférieur, puis le panier supérieur. Vous évite-

rez ainsi que de l’eau résiduelle ne s’égoutte sur la vaisselle placée
dans le panier inférieur et ne laisse des traces de gouttelettes sur
celle-ci.

Mode d'emploi

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l’appareil et le ban-

1

deau de commande avec un chiffon doux humide et si nécessaire, uni­quement avec des détergents doux. N’employez jamais de produits
abrasifs ou de solvants (acétone, trichloréthylène, etc …).
Nettoyez les joints d’étanchéité de la porte et les distributeurs de pro­duit de lavage et de rinçage avec un chiffon humide.

25

Mode d'emploi

Nettoyage du filtre

Les filtres sont situés au fond de la cuve.

3

Ils doivent être nettoyés très réguliè-
rement. Des filtres non nettoyés nui-
sent au résultat de lavage.

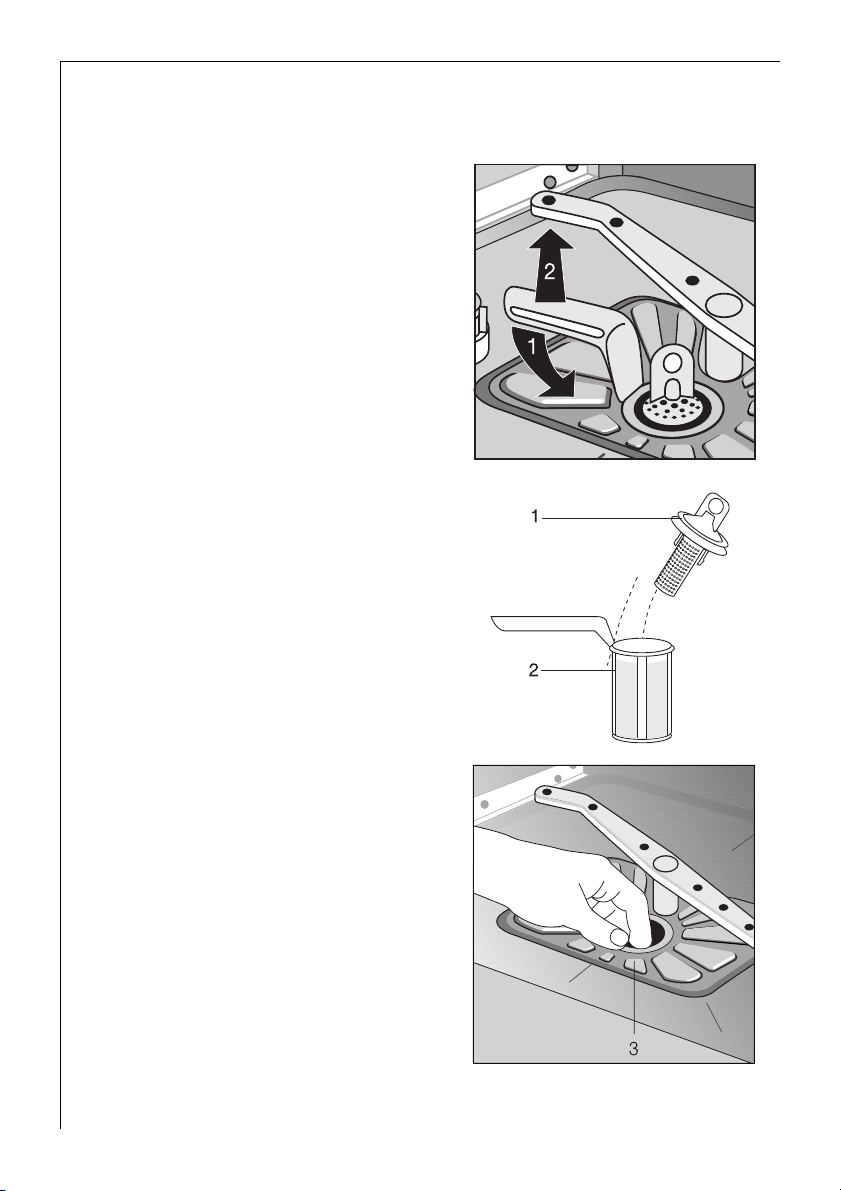

0 1. Ouvrez la porte, sortez le panier infé-

rieur.

2. Le système de filtrage du lave-vais-
selle se compose d’un filtre mixte
grossier/fin, d’un microfiltre et d’un
filtre plat.

3. Tournez la poignée de l’ensemble fil-
tre mixte grossier/fin et microfiltre
d’¼ de tour vers la gauche puis sou­levez le tout.

4. Saisissez le filtre mixte grossier/fin (1)
par la poignée annulaire et retirez-le
du microfiltre (2)

5. Nettoyez soigneusement tous les fil­tres sous l’eau courante.

6. Retirez le filtre plat (3) en le soule­vant et nettoyez-le sous l’eau cou­rante des deux côtés.

7. Replacez le filtre plat en vérifiant que
les bords du filtre s’applique correcte­ment sur le fond de la cuve.

8. Placez le filtre mixte grossier/fin dans
le microfiltre et assemblez-les.

9. Remettez l’ensemble de ces 2 filtres
et verrouillez le tout en basculant le
levier dans le sens des aiguilles d’une
montre jusqu’à la butée.

Ne faites jamais fonctionner l’appa-

1

reil sans les filtres.

26

Que faire quand...

En cas de dérangement, essayez de résoudre le problème apparu à l’aide
des indications données ici. Si vous faites appel au service après-vente
pour résoudre les problèmes évoqués ici ou pour réparer une erreur de
manipulation, la visite du technicien du service après-vente ne sera pas
gratuite, même pendant la période de garantie.

...des messages d’erreur s’affichent.

• Si le voyant correspondant au programme sélectionné clignote ou la

fenêtre d’affichage indique le code d’erreur (2, vous pouvez éven­tuellement résoudre vous-même l’anomalie.
Après avoir rémédié à cette anomalie, appuyez sur la touche du pro­gramme de lavage en cours. Celui-ci se poursuit. Si l’anomalie s’affi-
che à nouveau, faites appel au service après vente.

Symptômes Cause possible Solutions

Le robinet d’eau est fermé. Ouvrez le robinet d’eau.

Mode d'emploi

Le voyant correspon­dant au programme
sélectionné clignote:
l’eau dans le lave-vais­selle n’arrive pas.

La fenêtre d’affichage
indique le code d’erreur
(2.
Le voyant correspon­dant au programme
sélectionné clignote.

La fenêtre d’affichage
indique le code d’erreur
(3.

Le filtre dans le raccorde­ment vissé du flexible est
bouché.

Le flexible d’alimentation en
eau n’est pas installé correc­tement.

Le siphon est bouché. Nettoyez le siphon.

Le flexible d’évacuation
d’eau n’est pas installé cor­rectement.

Le système de protection
contre l’inondation a déclen-
ché.

Nettoyez le filtre dans le rac­cordement vissé du flexible.

Vérifiez la position du
flexible.

Vérifiez la position du
flexible.

Fermez le robinet d’eau et
faites appel au service après
vente.

Si d’autres anomalies de fonctionnement s’affichent, faites appel au
Service Après Vente en leur précisant le modèle de l’appareil et le code
erreur.

27

Mode d'emploi

...il y a des problèmes lors du fonctionnement du lave­vaisselle.

Symptômes Cause possible Solutions

La porte du lave-vaisselle
n’est pas correctement fer­mée.

Refermez la porte.

Le programme ne
démarre pas.

Des taches de rouille
sont visibles à l’inté-
rieur de la cuve.

L’appareil n’est pas correcte­ment branché.

Le fusible de l’installation
électrique de la maison n’est
pas en bon état.

Un départ différé a été pro­grammé (selon modèle).

La cuve est en acier inoxyda­ble. Des taches de rouille
dans la cuve ne peuvent
venir que de rouille venue de
l’extérieur (particules de
rouille de la tuyauterie d’eau,
de casseroles, couverts, etc.).
Eliminez de telles taches à
l’aide d’un produit de net­toyage pour acier inoxyda­ble du commerce.

Branchez la prise.

Remplacez le fusible

Si la vaisselle doit être lavée
immédiatement, réglez
l’heure de démarrage sur 0.

Ne lavez que des couverts et
de la vaisselle convenant
pour lave-vaisselle.

Fermez correctement le cou­vercle du réservoir pour sel
spécial de régénération.

...le résultat de lavage n’est pas satisfaisant.

La vaisselle n’est pas propre.

– Le programme sélectionné ne convient pas au type de salissure sur la

vaisselle.

– La vaisselle n’est pas correctement placée. Les paniers à vaisselle ne

peuvent pas être surchargés.

– Les filtres ne sont pas propres ou sont mal placés.
– Le produit de lavage n’est pas correctement dosé ou ne convient pas

au lavage en lave-vaisselle.

– En cas de dépôts de calcaire sur la vaisselle: le réservoir de sel régéné-

rant est vide ou l’adoucisseur est mal réglé.

– Le tuyau d’écoulement n’est pas placé correctement.

28

La vaisselle ne sèche pas ou ne brille pas.

– La vaisselle est restée trop longtemps dans l’appareil.
– Le réservoir pour le liquide de rinçage est vide.

Les verres présentent des stries, des taches blanchâtres ou un
dépôt aux reflets bleus.

– Dosez correctement la quantité de produit de rinçage.

Les verres présentent des taches d’eau séchée.

– Augmentez le dosage de produit de rinçage.
– Vérifiez que le produit de lavage est correctement dosé et convient

au lavage en lave-vaisselle.

Caractéristiques techniques

Capacité: 12 couverts normalisés y compris vaisselle de service

Mode d'emploi

Pression d’eau autorisée:

Raccordement électrique:

Lave-vaisselle: «pose-libres»

Dimensions: 850 x 600 x 600 (H x L x P en mm)

poids max.: 54 kg

Lave-vaisselle encastrés entièrement intégrables, intégrables et habillables

Dimensions: 820 – 880 x 595 x 570 (H x L x P en mm)

poids max.: 50 kg

1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)

Les informations concernant le raccordement électrique
se trouvent sur la plaque signalétique placée sur le côté
droit de la porte du lave-vaisselle.

; Cet appareil est conforme aux directives Communautaires suivan­tes:

– 73/23/CEE du 19. 02. 1973 – Directive basse tension et modifications

successives

– 89/336/CEE du 03. 05. 1989 concernant la compatibilité électroma-

gnétique et modifications successives
(y compris directive modificatrice 92/31/CEE) – Directive CME

29

Mode d'emploi

Indications pour essais comparatifs

Avant les tests, le réservoir de sel régénérant de l'adoucisseur et le
réservoir de produit de rinçage doivent être entièrement remplis.

Norme applicable pour les essais: EN 5O 242

Programme comparatif:

Pleine charge: 12 couverts standard, y compris plats de service

Dosage de produit de lavage: 30g (type B) dans le réservoir pour produit de lavage

Demi-charge: 6 couverts standard, y compris plats de service

Dosage de produit de lavage: 20g (type B) dans le réservoir pour produit de lavage

Réglage de produit de rinçage: 4 (type III) pour pleine charge et demi-charge

Exemple de disposition de la vaisselle:

panier supérieur :

cf. " Tableau de programme ; programme de test " pour pleine
charge et demi-charge

A demi-charge, on laisse un emplacement sur deux libre

30

Panier inférieur avec tiroir à couverts

Panier à couverts

Instructions de montage et de raccordement

INSTRUCTIONS DE MONTAGE ET DE
RACCORDEMENT

Installation du lave-vaisselle

• Le lave-vaisselle doit bien reposer sur le sol et être mis à niveau sur

un sol bien stable.

• Dévisser les pieds réglables à l'aide de la clé fournie avec l'appareil

afin de compenser les inégalités du sol et d'adapter la hauteur de
l'appareil aux meubles adjacents. Pour les lave-vaisselle encastrables
et intégrables, les pieds arrières de l'appareil peuvent être réglés de
l'avant de l'appareil à l'aide d'un tournevis.

• Le flexible d'évacuation, le flexible d'arrivée d'eau et le câble d'ali-

mentation électrique doivent pouvoir bouger librement à l'intérieur
du retour de socle, afin de n'être ni écrasés ni pliés.

• Le lave-vaisselle doit en outre vissé solidement au plan de travail de

la cuisine ou aux meubles adjacents. Cette mesure est absolument
nécessaire afin de garantir la sécurité contre le basculement requise
par les prescriptions VDE.

• En fonction de leur type de construction, les lave-vaisselle sont à ins-

taller comme suit:

Lave-vaisselle intégrable

(voir gabarit de montage en annexe)

On peut garnir la porte de l'appareil à l'aide d'une plaque de bois/

3

plaque de garnissage aux dimensions suivantes:

Largeur: 591 – 594 mm

Epaisseur: 16 – 24 mm

Hauteur:
(variable)

Poids: max. 8 kg

dépend de – la hauteur de niche

– la hauteur du socle
– L'adaptation au tracé des joints des meubles adjacents

La hauteur exacte doit être mesurée sur place par
rapport aux meubles adjacents.

31

Instructions de montage et de raccordement

Si la longueur de la plaque de garnissage dépasse 600 mm, la porte

1

de l'appareil ne peut plus être entièrement ouverte (la plaque de
garnissage bute contre le socle).
Dans ce cas, il faut découper le socle (voir gabarit de montage) ou
employer le jeu de ferrures BLT 60 pour la porte plus longue.
Vous pouvez obtenir celui-ci sous le numéro de pièce de rechange
911 239 008.

Lave-vaisselle encastrable

voir instructions de montage annexées)

Les appareils indépendants sur socle

• peuvent être installés sans fixation supplémentaire.

1

Si le lave-vaisselle est installé directement à côté d'une cuisinière à
gaz ou à charbon, un panneau thermiquement isolant non combusti­ble doit être placé entre la cuisinière et le lave-vaisselle à niveau avec
l'arête supérieure du plan de travail (profondeur 57,5 cm). Le pan­neau doit être recouvert d'un film d'aluminium du côté de la cuisi­nière.

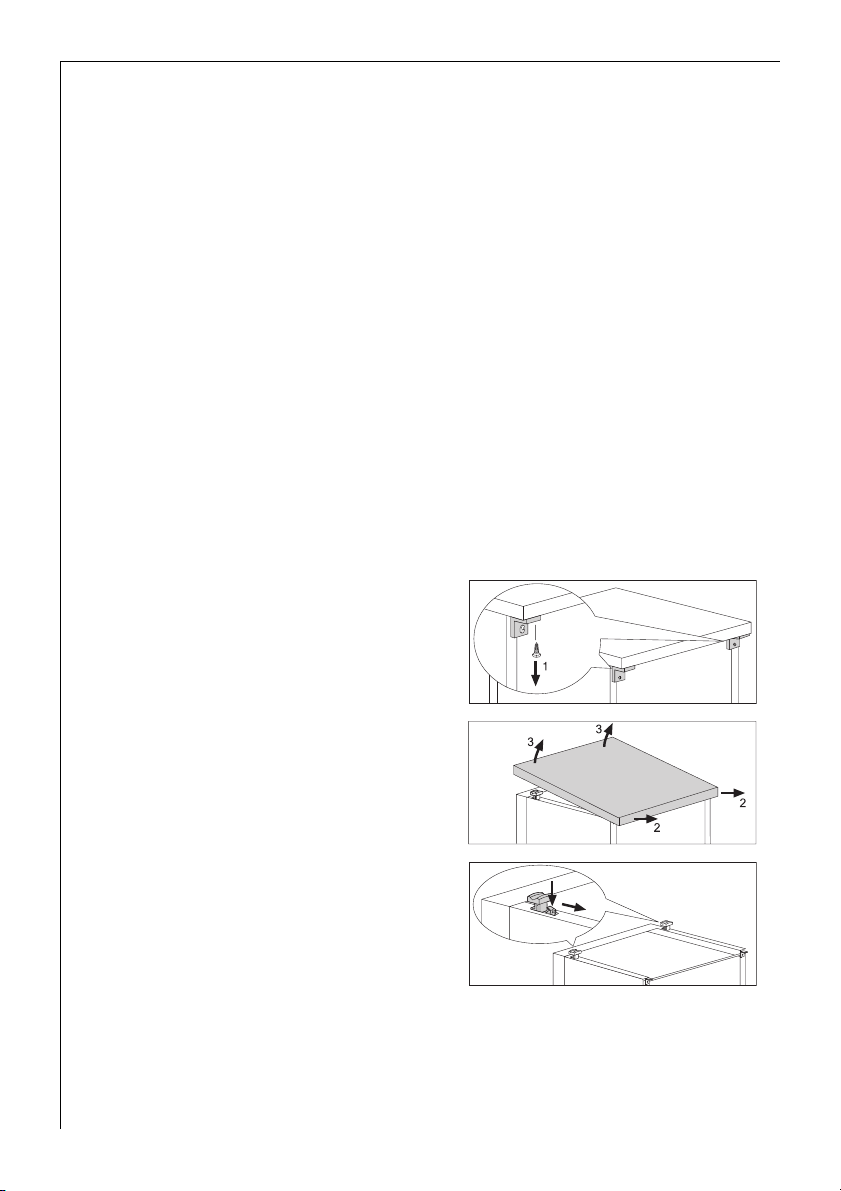

• Si le lave-vaisselle doit être installé

en dessous d'un plan de travail de
cuisine, vous devez enlever le plan
de travail d'origine du lave-vaisselle
comme suit:

– Dévissez les vis (1) des pièces en

équerre à la paroi arrière.

– Faites glisser le plan de travail de

l'appareil d'environ 1 cm vers
l'arrière

(2), soulevez-le à l'avant

(3) et retirez-le.

– Appuyez à l'endroit du support

(4) du plan de travail indiqué sur
la figure et retirez le support en
oblique vers l'arrière

(5).

4

5

Si le lave-vaisselle est utilisé plus tard comme appareil indépendant, le

1

plan de travail d'origine doit être remis en place.

3 Le socle des appareils indépendants n'est pas réglable en hauteur.

32

Instructions de montage et de raccordement

Raccordement du lave-vaisselle

Raccordement d’eau

Le lave-vaisselle est doté de dispositifs de sécurité qui empêchent le
reflux de l’eau dans la conduite d’eau du robinet et sont conformes aux
prescriptions de sécurité en vigueur.

• Le lave-vaisselle peut être raccordé à une alimentation en eau froide

et en eau chaude jusqu’à maximum 60°C.

• Le lave-vaisselle ne peut pas être raccordé ouvert à un chauffe-eau.

Pression d’eau admissible

Pression d’eau minimum admissible:
1 bar (=10N/cm2 =100 kPa)

Pression d’eau maximum admissible:
10 bar (=100N/cm2 =1 MPa)

Si la pression d’eau est inférieure à 1bar,
veuillez consulter le service après-vente.

Si la pression de l’eau est supérieure à
10 bar, une soupape de réduction de
pression doit être branchée en amont de
l’appareil (disponible auprès de votre
revendeur spécialisé).

Raccordement du tuyau d’alimentation

Lors du raccordement, le tuyau d’alimentation ne peut être ni plié, ni

1

écrasé ni replié sur lui-même.

0 Raccordez le tuyau d’alimentation avec le raccord vissé (DIN 259) à un

robinet d’arrêt d’arrivée d’eau avec filetage mâle (¾ pouce). Serrez
l’écrou de raccordement du raccord vissé uniquement à la main.

• Afin de ne pas limiter la possibilité de prise d’eau dans la cuisine,

3

installez un robinet supplémentaire ou montez une dérivation sur le
robinet existant.

• Si vous avez besoin d’un tuyau d’alimentation de plus grande lon-

gueur que celui qui est livré avec l’appareil, utilisez un tuyau complet
normalisé, disponible auprès de votre magasin vendeur.

Vérifiez que les deux extrémités du tuyau soient bien vissées afin d’évi­ter d’éventuelles fuites d’eau.

33

Instructions de montage et de raccordement

Evacuation de l’eau

Tuyau d’évacuation

Le tuyau d’évacuation ne peut être ni plié, ni écrasé ni replié sur lui-

1

même.

• Raccordement du tuyau d’évacuation:

– hauteur maximum: 1 mètre.
– hauteur minimum nécessaire, 30 cm.

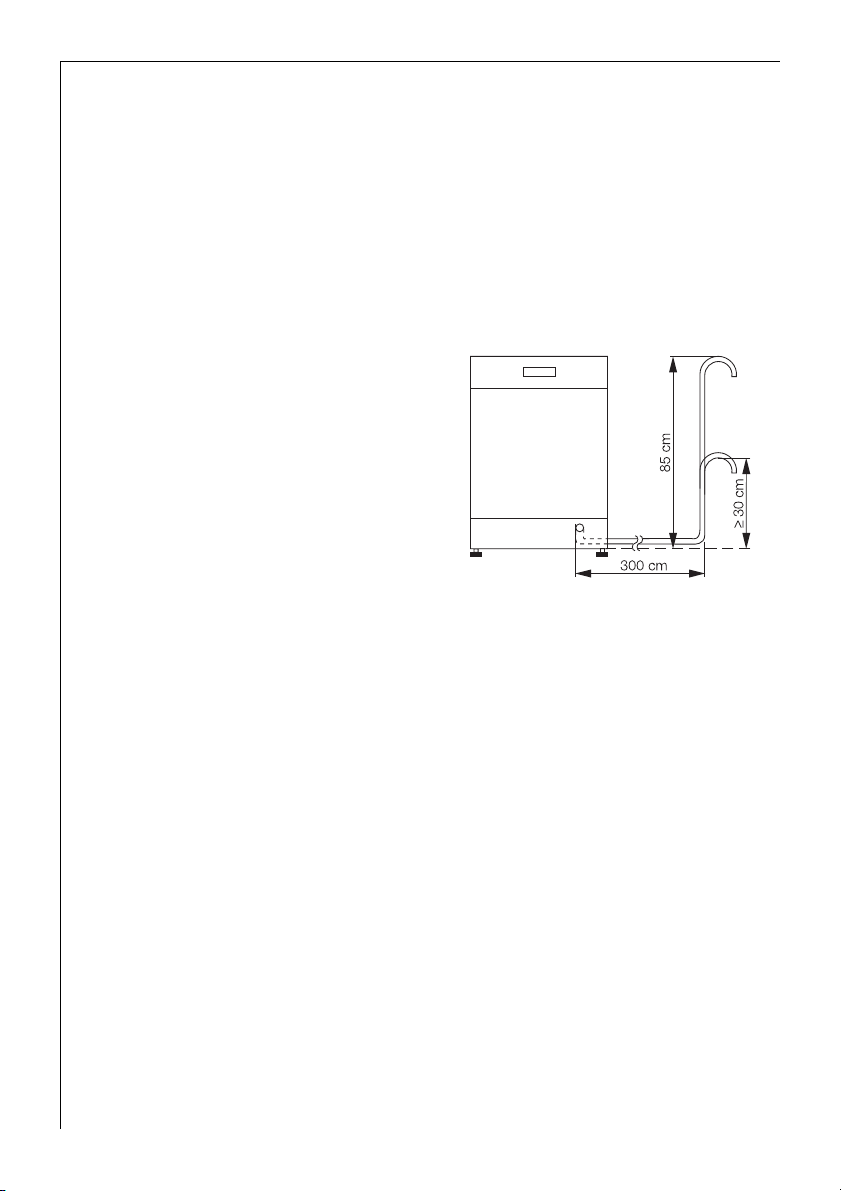

Tuyaux de prolongement

• Les tuyaux de prolongement sont

disponibles chez votre magasin
vendeur. Le diamètre intérieur des
flexibles de prolongement doit être
de 19 mm.

• Les tuyaux de prolongement peu-

vent au maximum être posés sur
3m à l’horizontale et la hauteur
maximum admissible pour le rac­cordement du flexible d’évacua-
tion est alors de 85 cm.

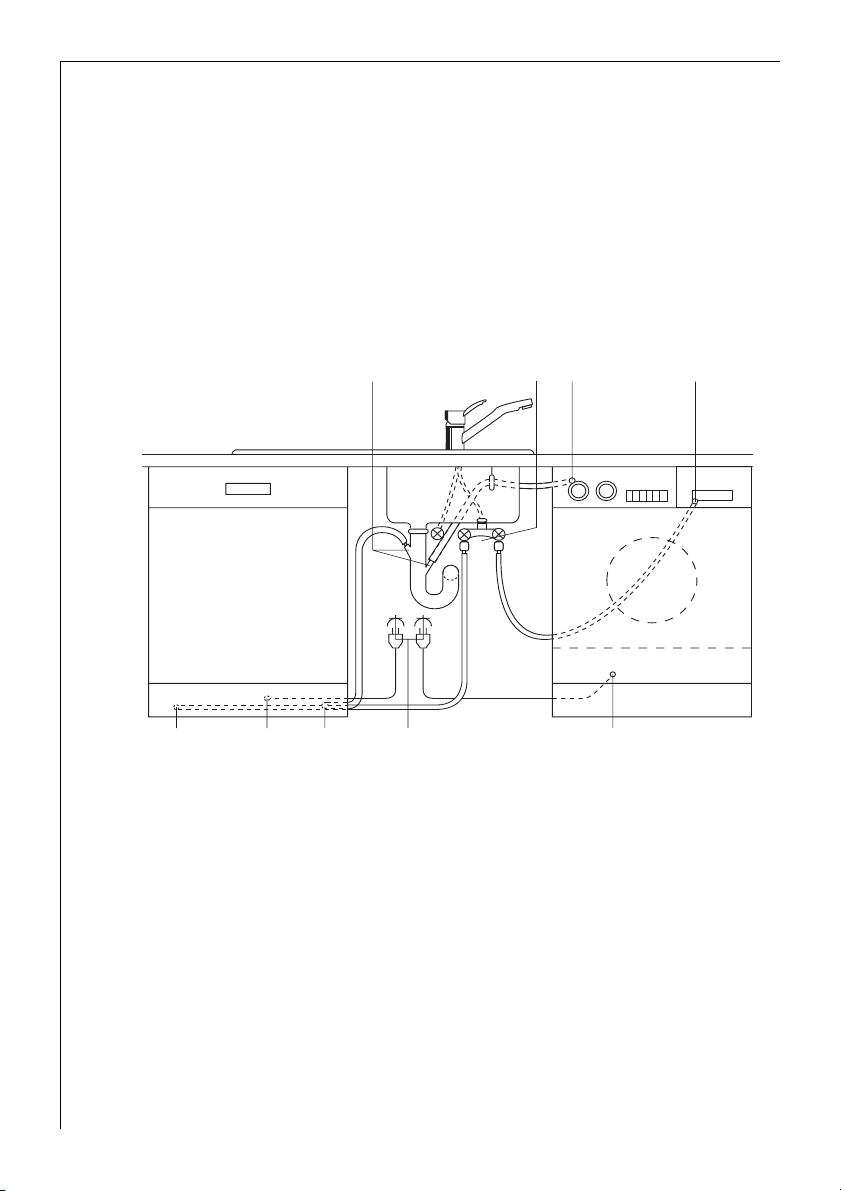

Raccordement au siphon

• L’embout du flexible d’évacuation (ø 19 mm) s’adapte sur tous les

types courants de siphon. Le diamètre extérieur du raccordement au
siphon doit être d’au moins 15 mm.

• Le flexible d’évacuation doit être fixé au raccordement de siphon à

l’aide du collier de serrage.

Evacuation de l’eau dans l’évier (possible uniquement pour les
appareils «pose-libre»)

Si vous voulez accrocher le tuyau d’évacuation au rebord de l’évier, uti­lisez une crosse en plastique spéciale. Vous l’obtiendrez auprès de votre
magasin vendeur.

0 1. Emboîtez le coude sur le flexible d’évacuation.

2. Fixez le flexible d’évacuation pour l’empêcher de glisser du bord de
l’évier. Tirez le cordon à travers l’orifice du coude de flexible et fixez-le
au mur ou au robinet.

34

Instructions de montage et de raccordement

Système de protection contre les inondations

A titre de protection contre les dégâts des eaux, le lave-vaisselle est
équipé d’un système de protection contre les inondations, le SYSTEME

AQUA CONTROL.
En cas de défaut, la soupape de sécurité interrompt immédiatement

l’arrivée d’eau et la pompe d’évacuation se met en marche. De cette
manière, l’eau ne peut ni s’écouler ni déborder. L’eau résiduelle se trou-
vant dans l’appareil est évacuée automatiquement par pompage.

Le SYSTEME AQUA CONTROL fonctionne également lorsque l’appareil

1

est hors service – il ne peut cependant pas être isolé du réseau électri-
que.

Raccordement électrique

Conformément aux conditions techniques de raccordement des entre-

1

prises de distribution d’électricité, un raccordement fixe au réseau ne
peut être réalisé que par un électricien professionnel agréé.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas
échéant les prescriptions complémentaires des entreprises locales de
distribution d’électricité.
Après le montage, les pièces sous tension et les conducteurs normale­ment isolés en fonctionnement ne peuvent pas pouvoir être touchés
avec le doigt de test suivant EN 60335/DIN VDE 0700.

Pour le raccordement électrique, vous trouverez les indications sur la
plaque signalétique au bord intérieur droit de la porte du lave-vaisselle.
Si l’appareil est construit de manière inversible, il faut également tenir
compte des indications du schéma de câblage se trouvant dans le boî-
tier de raccordement.

Avant le raccordement, vérifiez que la tension nominale et le type de
courant mentionnés sur la plaque signalétique correspondent à la ten-
sion et au type de courant du réseau de l’endroit d’installation. Le type
de fusible électrique nécessaire est également mentionné sur la plaque
signalétique.

Pour séparer le lave-vaisselle du réseau, enlever la fiche de la prise de
courant. Si l’appareil est raccordé au moyen d’un raccordement fixe, il
doit être séparé du réseau à l’aide de mesures constructives (fusibles,
fusibles à visser, disjoncteur, disjoncteur différentiel ou équivalent, qui
possèdent un interstice d’ouverture de contact de > 3 mm).

35

Instructions de montage et de raccordement

Technique de raccordement

Les flexibles d’alimentation en eau et d’évacuation ainsi que le câble
d’alimentation électrique se raccordent sur le côté du lave-vaisselle,
aucune place n’étant disponible à cet effet à l’arrière de l’appareil.

L’exemple suivant d’une installation sanitaire et électrique ne peut
constituer qu’une recommandation, les circonstances locales étant
déterminantes (raccordements disponibles, prescriptions locales de rac­cordement des sociétés de distribution d’eau et d’électricité, etc.).

2 tubulures à 45° ou droites,
diamètre extérieur ø 19 mm, longueur 30 mm

Arrivée
d’eau

Câble d’alimen­tation électrique

Evacuation
de l’eau

Raccordement
électrique

Robinet dou­ble

Evacuation de
l’eau

Câble d’alimenta­tion électrique

Arrivée d’eau

36

Adresses du service après-vente

ADRESSES DU SERVICE APRÈS-VENTE

Téléphone Téléfax

Electrolux Home Products Belgium
ELECTROLUX SERVICE
Bergensesteenweg, 719
1502 Lembeek

Province de Liège:
S.D.E.
Rue Gaucet, 26
4020 Liège

Consumer services 02/363.04.44 02/363.04.00

02/363.04.60

04/343.11.60 04/343.47.68

37

Conditions de garantie

CONDITIONS DE GARANTIE

CONDITIONS DE GARANTIE

1. EFFETS: La garantie n’entre en vigueur que si la facture d’achat est produite.

2. APPLICATION

L’application de la présente garantie prend effet au moment de la livraison à l’utilisa­teur.

3. DUREE DE LA GARANTIE

a) UN AN sur les pièces constitutives de l’appareil, sauf

1) chauffe-eau
– Cuve: chauffe-eau à accumulation de 50 à 500 l: 5 ans; chauffe-eau mixtes: 3 ans;

chauffe-eau 5 à 10 l, instantanés, instantanés avec réservoir, accélérés, 600, 1000
litres et pompes à chaleur: 1 an.

– Composants électriques: 1 an.

2) Groupe de sécurité: 3 ans
b) UN AN sur la main-d’œuvre;
c) UN AN sur le déplacement du technicien sauf pour: petits appareils et chauffage

d’appoint: Ceux-ci doivent être remis aux fournisseurs détaillants à charge de l’ache­teur.

4. VALIDITE DE LA GARANTIE

a) La garantie n’est valable que pour l’utilisateur initial, pour autant que celui-ei

emploie l’appareil en bon père de familie et dans des conditions normales;

b) La garantie couvre la réparation et/ou le remplacement des pièces et accessoires

reconnus défectueux par nos services techniques et ce, à l’exclusion de tous domma­ges et intérêts;

c) L’exécution, par le fournisseur, des obligations découlant de la garantie n’a pas pour

effet de prolonger ou de renouveler la durée initiale de la garantie.

5. DOMMAGES EXCLUS

L’appareil étant reconnu fourni en bon état de fonctionnement, sans défaut apparent,
LA GARANTIE NE COUVRE PAS: les griffes, éclats ou empreintes dans l’habillage de
l’appareil ou dans ses accessoires, non constatés à la livraison / les lampes d’éclairage et
de signalisation / les balais de moteur / les accessoires cassables, sauf défaut de matière
reconnu par nos services techniques. De plus, nous dégageons notre responsabilité pour
tous dégâts généralement quelconques résultant d’une défectuosité dans le fonction­nement de nos appareils.

6. NE BENEFICIENT PAS DE LA GARANTIE les interventions dues à

une installation ou un raccordement incorrect non effectué par nos services tech­niques / une défaillance de l’installation électrique de l’habitation ou de l’immeuble /
des tensions électriques et / ou des pressions hydrauliques s’écartant d’une manière
excessive des valeurs nominales prévues pour l’alimentation de l’appareil / une erreur
de manipulation ou un mauvais usage de la part de l’utilisateur / un manque de soin ou
un entretien insuffisant ou incorrect / une chute ou un heurt de l’appareil ou d’un
accessoire / un manque de protection de l’appareil et de ses accessoires lors d’un trans­port par ou pour compte de l’utilisateur.

7. LA GARANTIE EST ANNULEE pour les appareils et accessoires

ayant été réparés ou transformés par des personnes non mandatées par nous / dont les
numéros de fabrication auraient été altérés ou effacés.

8. POUR LES REPARATIONS s’adresser à votre revendeur ou aux spécialistes des Ser-
vices Agréés.

9. Electrolux Home Products Belgium
CONSUMER SERVICES AEG
Bergensesteenweg, 719-1502 Lembeek. Tél. [phone]

38

SERVICE

au chapitre «Que faire si...» sont rassemblées les sources de panne les
plus fréquentes, auxquelles vous pouvez remédier vous-même.
Si vous faites malgré tout appel au service après-vente pour un des
problèmes mentionnés ou suite à une erreur de manipulation, la visite
du technicien de service après-vente ne sera pas gratuite pendant la
période de garantie non plus.

Si vous ne trouvez pas d’indication pour une panne dans ce mode
d’emploi, veuillez vous adresser au service après-vente.

Signalez au service après-vente le numéro PNC et le S-No (numéro de
série), que vous trouverez sur la plaque signalétique. Elle se trouve au
bord intérieur droit de la porte.

Service

Afin d’avoir le numéro sous la main, nous vous recommandons de l’ins-
crire ici:

PNC :...............................................................................................................................

S-No :..............................................................................................................................

39

AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg

http://www.aeg.hausgeraete.de

© Copyright by AEG

822 945 288 - 00 - 0300
