Page 1

35600 G - 35610 C

Piano di cottura

Istruzioni per l’uso e l’installazione

Page 2

Per la Vostra Sicurezza

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo dunque di leggerle attentamente prima di installare e di utilizzare l’apparecchiatura. Conservate questo libretto di istruzioni per qualsiasi futura consultazione. Nel caso che l’apparecchiatura venga venduta o trasferita, assicurateVi che il libretto venga consegnato al nuovo utilizzatore.

Per l’installazione e la manutenzione

• L’installazione dell’apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è

necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete elettrica.

• AssicurateVi che l'aria possa circolare liberamente attorno all'apparecchiatura. Una scarsa ventilazione produce carenza di ossigeno.

• AssicurateVi che l'apparecchiatura sia alimentata con il tipo di gas indicato sull'apposita etichetta adesiva, posta nelle immediate vicinanze del tubo di allacciamento alla rete del gas.

• Questa apparecchiatura non è collegata ad un dispositivo di evacuazione dei prodotti della combustione. Essa deve essere installata e raccordata conformemente alle regole di installazione in vigore. Deve essere dedicata un’attenzione particolare alle disposizioni applicabili in materia di ventilazione.

• L'utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in

cui è installato. Assicurate una buona aerazione del locale, mantenendo aperte ed efficienti le prese d'aria o installando una cappa di aspirazione con condotto di scarico.

• Se utilizzate l'apparecchiatura intensamente e per un tempo prolungato, dovete rendere più efficace l'aerazione, per esempio aprendo una finestra o aumentando la potenza dell'aspiratore elettrico, se presente.

• Dopo aver tolto l’apparecchiatura dall’imballaggio, assicurateVi che il prodotto non risulti danneggiato e che il cavo di alimentazione elettrica sia in perfette condizioni. In caso contrario, rivolgeteVi al rivenditore prima di mettere in funzione l’apparecchiatura.

• La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano rispettate.

Per la sicurezza dei bambini

• Questa apparecchiatura deve essere adoperata solo da persone adulte. AssicurateVi che i bambini non tocchino i comandi o non giochino con l’apparecchiatura.

• Le parti esposte di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Tenete lontani i bambini fino a quando l’apparecchiatura non si è raffreddata.

Page 3

Durante l'uso

• Questo prodotto è stato realizzato per cuocere cibi, all'interno di abitazioni comuni a scopo non professionale. Evitate di usarlo per qualsiasi altro scopo.

• E’ rischioso modificare o tentare di modificare le caratteristiche di questo prodotto.

• Tenete ben pulita l’apparecchiatura. I residui di cibo possono causare rischi di incendio.

• In caso di guasti, non cercate mai di riparare l’apparecchiatura di persona. Le riparazioni effettuate da persone non competenti possono causare danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di Assistenza più vicino. L’assistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza Tecnica autorizzato. Richiedete sempre l’impiego di ricambi orginali.

• Dopo aver utilizzato l’apparecchiatura, assicurateVi che tutti i comandi siano in posizione “CHIUSO” o “SPENTO”.

• Se usate una presa di corrente nelle vicinanze di questa apparecchiatura, fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti calde di questa apparecchiatura.

• L’apparecchiatura fuori uso deve essere resa inutilizzabile; in questo caso, scollegate l’apparecchio dalla rete elettrica.

Consigli per la protezione dell'ambiente

• Tutti i materiali utilizzati sono compatibili con l’ambiente e riciclabili. Vi preghiamo di dare il Vostro contributo alla conservazione dell’ambiente, utilizzando gli appositi canali di raccolta differenziata.

• Gli apparecchi dismessi o non più utilizzabili non sono rifiuti senza valore. Attraverso lo smaltimento ecologico, diversi materiali impiegati nella produzione della Vostra apparecchiatura possono essere recuperati.

• InformateVi sulla attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra Amministrazione Comunale.

• Prima di rottamare l’apparecchiatura, tagliate il cavo di alimentazione e rendetela inservibile.

• Il simbolo rato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appro-

priato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzioni e sull’apparecchio.

sul prodotto o sulla confezione indica che il prodotto non deve essere conside-

Page 4

Sommario

Per l'Utente

Per la Vostra Sicurezza 2

Descrizione del piano di cottura 5

Pulizia e manutenzione 8

Manutenzione periodica 9

Assistenza e ricambi 9

Condizioni di garanzia 9

Caratteristiche tecniche 10

Per l'Installatore

Istruzioni per l’installatore 11

Collegamento elettrico 13

Adattamento ai diversi tipi di gas 15

L’incasso nei mobili componibili 16

Possibilità di inserimento 17

Guida alla lettura delle istruzioni

I seguenti simboli Vi aiuteranno nella lettura delle istruzioni:

Informazioni di sicurezza

Istruzioni “Passo a passo”

))

)

))

Suggerimenti e Consigli

Protezione dell’ambiente

Questa apparecchiatura è conforme alle seguenti Direttive CEE:

- 73/23 e 90/683 (relative alla Bassa Tensione);

- 89/336 (relativa alla Compatibilità Elettromagnetica);

- 90/396 (relativa alla Apparecchiature a Gas)

- 93/68 (relativa alle Norme Generali) e successive modificazioni.

Page 5

Descrizione del piano di cottura

Mod. 35600 G

Mod. 35610 C

1. Bruciatore rapido

2. Bruciatore semi-rapido

3. Bruciatore ausiliario

4. Manopola del bruciatore semi-rapido posteriore destro

5. Manopola del bruciatore semi-rapido posteriore sinistro

6. Manopola del bruciatore rapido anteriore sinistro

7. Manopola del bruciatore ausiliario anteriore destro

8. Piastra elettrica rapida

9. Manopola della piastra elettrica

10. Spia di funzionamento della piastra elettrica

Le manopole del piano di cottura

I simboli posti sulle manopole hanno il seguente significato:

z nessuna erogazione di gas

massima erogazione di gas

minima erogazione di gas

Page 6

Accensione dei fornelli

Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia. Spingete a fondo la manopola corrispondente al fornello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". La fiamma si accenderà automaticamente. Dopo aver acceso la fiamma, tenete premuta la manopola per circa 5 secondi; questo tempo è necessario per riscaldare la "termocoppia" e disattivare la valvola di sicurezza, che altrimenti fermerebbe l'erogazione del gas. Quindi, controllate che la fiamma sia regolare e ruotate la manopola fino ad ottenere l'intensità desiderata. In caso di mancanza di energia elettrica, avvicinate una fiamma al bruciatore e procedete come già descritto. Se dopo alcuni tentativi la fiamma non si accende, controllate che il "cappellotto" e la "corona spartifiamma" siano nella corretta posizione. Per spegnere la fiamma, ruotate la manopola in senso orario fino al simbolo z. Prima di togliere i recipienti dai fornelli, abbassate sempre la fiamma o spegnetela.

FO 0204

A -Cappellotto B - Corona C - Candeletta di accensione D - Termocoppia

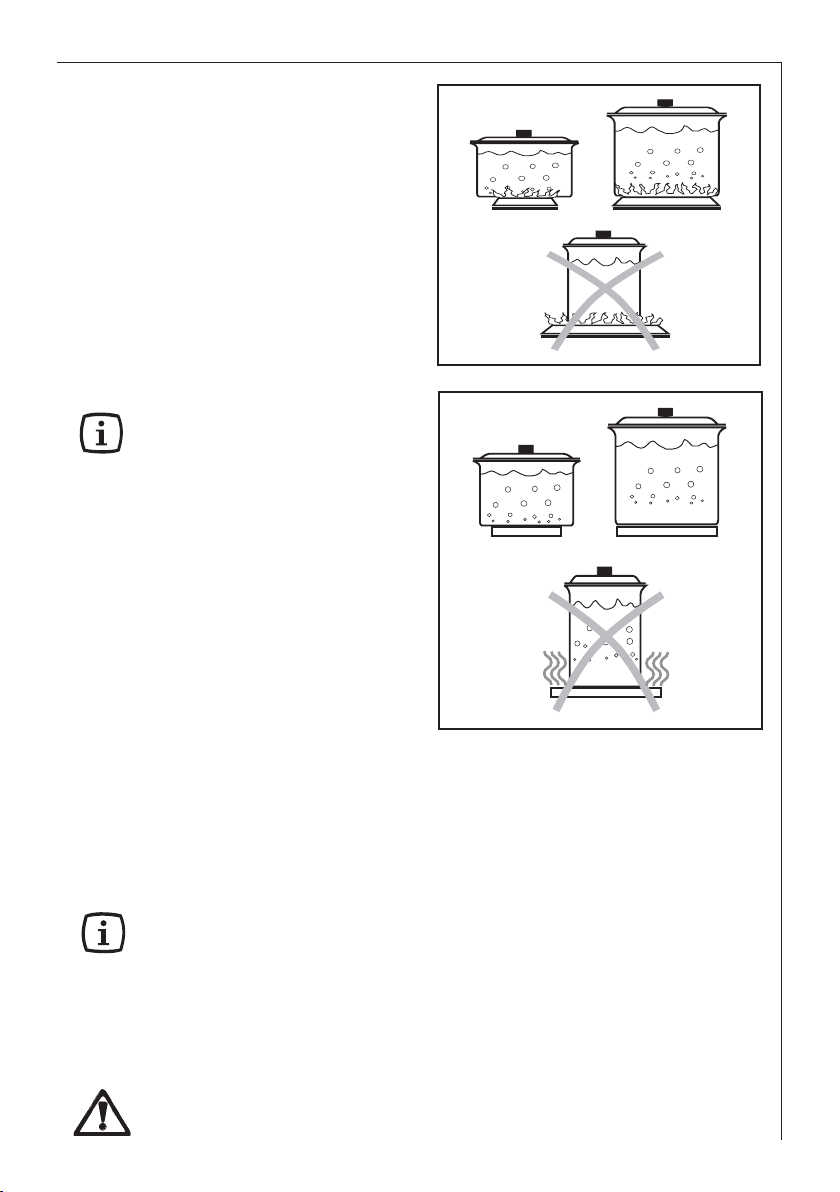

Per un corretto uso dei fornelli

Per un minor consumo di gas ed un migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni adatte ai fornelli, come evidenziato nella tabella.

Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere l'ebollizione.

Durante le cotture in cui vengono impiegati grassi od olii, sorvegliate attentamente le Vostre pietanze, perché queste sostanze, portate ad alte temperature, possono incendiarsi.

Bruciatore diametro diametro

Grande (rapido) 180 mm. 260 mm. Medio (semirapido) 120 mm. 220 mm. Piccolo (Ausiliario) 80 mm. 160 mm.

minimo massimo

Page 7

Uso della piastra elettrica (Mod. 35610 C)

Il comando della piastra elettrica può essere regolato su sei diverse posizioni (tre posizioni principali e tre posizioni intermedie). Nella posizione '3' si ottiene la massima emissione di calore, mentre sulla posizione '0' la piastra è spenta. La lampada-spia collocata sul pannello dei comandi segnala l'accensione della piastra. Al primo utilizzo, la piastra può liberare fumo ed odori sgradevoli. L’inconveniente sparirà dopo pochi minuti di funzionamento.

Per un corretto uso della piastra elettrica

Per una lunga durata della piastra ed un minor consumo di energia elettrica:

• accendete la piastra solo dopo aver posizionato un recipiente;

• usate recipienti a fondo piatto e di diametro non inferiore a quello della piastra;

• evitate che i liquidi in ebollizione trabocchino e si versino sulla piastra;

• evitate di far funzionare la piastra senza un recipiente o con un recipiente vuoto;

• evitate di usare la piastra per riscaldare l'ambiente;

• evitate di mettere tegami o pentole calde sulla piastra fredda.

Il coperchio del piano di cottura

Allo scopo di ottenere un allineamento estetico con i mobili da cucina, il piano è predisposto per l'inserimento di un coperchio, fornito su richiesta.

• La funzione del coperchio è di riparare il piano dalla polvere, quando è chiuso, e di raccogliere gli schizzi di grasso, quando è aperto. Evitate assolutamente di usarlo per qualsiasi altro scopo.

• Prima di aprire il coperchio, asciugatelo da eventuali tracce di liquido.

• Pulite il coperchio da eventuali residui di cottura prima di chiuderlo o toglierlo. ATTENZIONE! Il coperchio in vetro può scheggiarsi, se viene eccessivamente riscaldato. AccertateVi che tutti i fornelli siano spenti prima di chiuderlo.

Page 8

Pulizia e manutenzione

Prima di ogni operazione disinserite l’apparecchiatura dalla rete elettrica e lasciatela raffreddare.

Pulizia generale

Lavate le parti smaltate con acqua tiepida e detersivo, evitando di usare prodotti abrasivi che potrebbero rovinarle. Lavate frequentemente gli spartifiamma e i cappellotti con acqua bollente e detersivo, avendo cura di togliere ogni incrostazione. Le griglie smaltate del piano di lavoro possono essere lavate anche nella lavastoviglie. Risciacquate bene con acqua le parti in acciaio inox dopo l’uso ed asciugatele con un panno umido. Per le macchie persistenti usare i normali detersivi non abrasivi o prodotti specifici, comunemente reperibili in commercio. Vi raccomandiamo di non usare per la pulizia pagliette, lane di acciaio o acidi.

Piano di lavoro

Pulite regolarmente il piano di lavoro con un panno morbido imbevuto di acqua tiepida e poco detersivo liquido. Evitate di usare i seguenti prodotti:

- detergenti per la casa o candeggianti;

- pagliette saponate non adatte a recipienti anti-aderenti;

- pagliette in lana di acciaio;

- smacchiatori per il bagno o lavabi. Nel caso il piano di lavoro dovesse sporcarsi notevolmente, utilizzate prodotti specifici reperibili in commercio.

La piastra elettrica

Pulite la piastra elettrica quando è fredda, usando un po' di carta assorbente od un panno umido che non lasci filamenti. Asciugate accuratamente la piastra prima di usarla di nuovo. Di tanto in tanto, Vi consigliamo di ungerla con un po' di olio alimentare o vaselina, mentre è ancora tiepida.

Accenditore elettrico

L'accensione automatica dei fornelli è assicurata dalla presenza di una "candeletta" in ceramica ed un elettrodo in metallo . Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori della corona spartifiamma non siano otturati. Dopo la pulizia, rimettete al loro posto le griglie del piano controllandone la corretta posizione.

Page 9

Manutenzione periodica

Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del regolatore di pressione. Qualora venissero riscontrate anomalie, non richiedete riparazioni, ma fate sostituire la parte difettosa. A garanzia del buon funzionamento e della sicurezza, è necessario procedere periodicamente all’ingrassaggio dei rubinetti di regolazione del gas. La lubrificazione periodica dei rubinetti deve essere eseguita SOLAMENTE DA PERSONALE QUALIFICATO al quale ci si deve rivolgere anche nel caso si riscontrassero anomalie nel funzionamento dell’apparecchiatura.

Assistenza e ricambi

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si rendesse in seguito necessaria, deve essere fatta con la massima cura e attenzione. Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo di inconveniente, il modello dell'apparecchiatura (Mod.), il numero di prodotto (Prod. No.) ed il numero di fabbricazione (Ser. No.). Questi dati sono riportati nella targhetta collocata sull'ultima pagina di copertina. Richiedete sempre l’impiego di ricambi originali.

Condizioni di garanzia

La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per esteso nell'opuscolo "Norme di garanzia - Centri assistenza" che trovate all'interno dell'apparecchiatura. Conservi con cura, insieme all'opuscolo, la ricevuta o lo scontrino fiscale, oppure ancora la bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la data in cui é avvenuto. In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione. In caso di necessità, potrà cercare il Centro più vicino consultando l'opuscolo "Norme di garanzia - Centri assistenza" oppure le Pagine Gialle nella rubrica Elettrodomestici/Riparazione.

Page 10

Caratteristiche tecniche

Dimensioni in mm:

Piano di cottura L x P 580 x 500 Apertura per l’incasso L x P 550 x 470

Potenza dei bruciatori in kW: Bruciatore ausiliario 1,0 Bruciatore semi-rapido 2,0 Bruciatore rapido 3,0

Potenza della piastra elettrica Ø 145 1,5 kW

Apparecchio di Classe 3

Categoria II 2H3+

Raccordo di entrata gas G 1/2”

Taratura apparecchio Gas metano G 20 - 20 mbar

Alimentazione elettrica 230 V ~ 50 Hz

PORTATA PORTATA

TIPO DI BRUCIATORE

Bruc. ausiliario 1 0,33 70 0,095 50 73 71

Bruc. semirapido 2 0,45 96 0,190 71 145 143

Bruc. G.Naturale: rapido 3 0,65 119 0,286 86 204 200

TERMICA TERMICA

NOMINALE RIDOTTA GAS NATURALE GAS LIQUIDO

(Metano) - 20 mbar 28-30/37 mbar

kW kW Marc. Marc. g/h

ugelli m3/h ugelli

100/mm 100/mm

G.P.L.: 2,8

PORTATA

TERMICA NOMINALE

G30 G31

Page 11

Istruzioni per l’installatore

ATTENZIONE: Questo apparecchio può essere installato e funzionare solo in locali per-

manentemente ventilati secondo UNI 7129 e UNI 7131 L’installazione dell’apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che l’apparecchiatura sia DISINSERITA dalla rete elettrica. La società costruttrice declina ogni responsabilità per eventuali danni derivanti da una installazione non conforme alle norme vigenti o da un mancato rispetto delle norme antinfortunistiche.

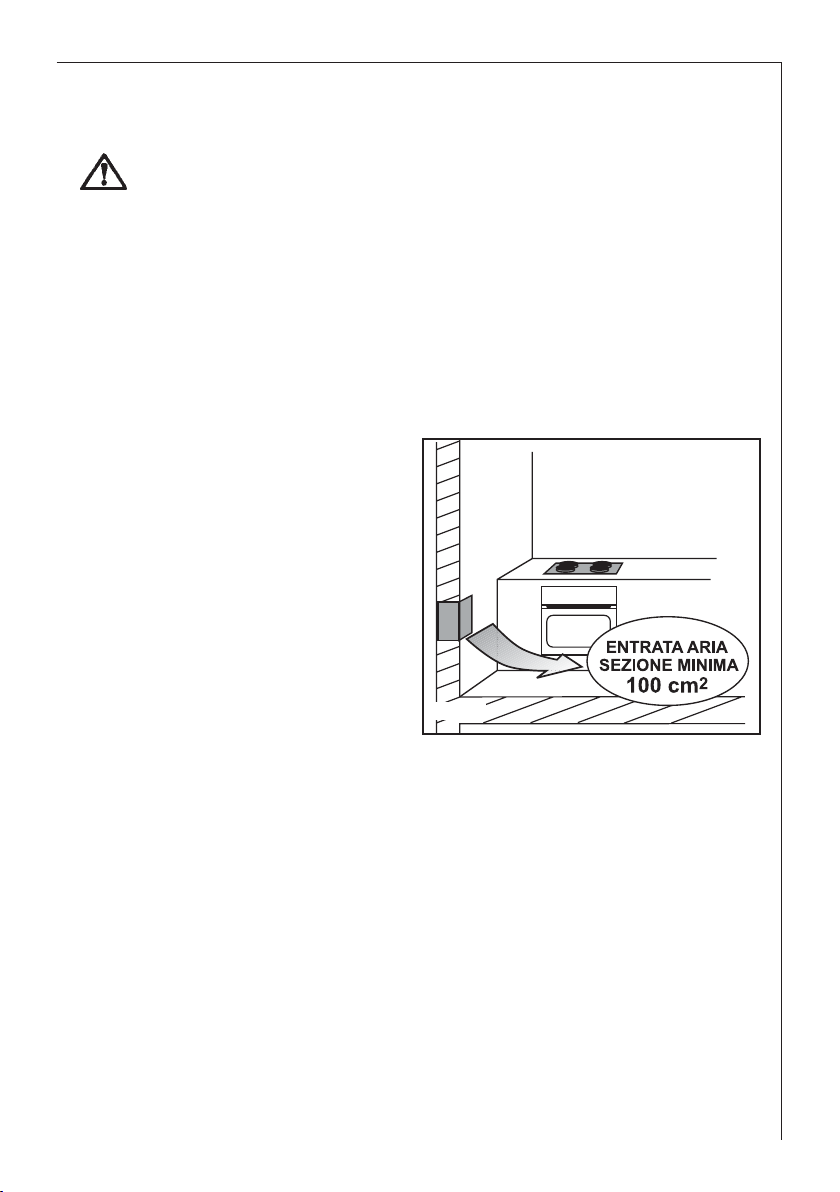

Locale di installazione

Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l’aria necessaria alla combustione del gas. (L’installatore deve seguire le norme in vigore UNI-CIG 7129 -

7131).

L’afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne. Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm .

FO 0220

Questa apertura deve essere costruita in modo da non venire ostruita sia dall’interno che dall’esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all’evacuazione dei prodotti della combustione. Nel caso questa apertura non sia fattibile nel locale dove è installata l’apparecchiatura, l’aria necessaria può provenire da un locale adiacente, purchè:

• questo locale non sia una camera da letto o un ambiente pericoloso;

• questo locale non sia in depressione;

• la ventilazione fra il locale dove è installato l'apparecchio ed il locale adiacente sia

assicurata mediante aperture permanenti (UNI-CIG 7129).

Page 12

Istruzioni per l’installatore

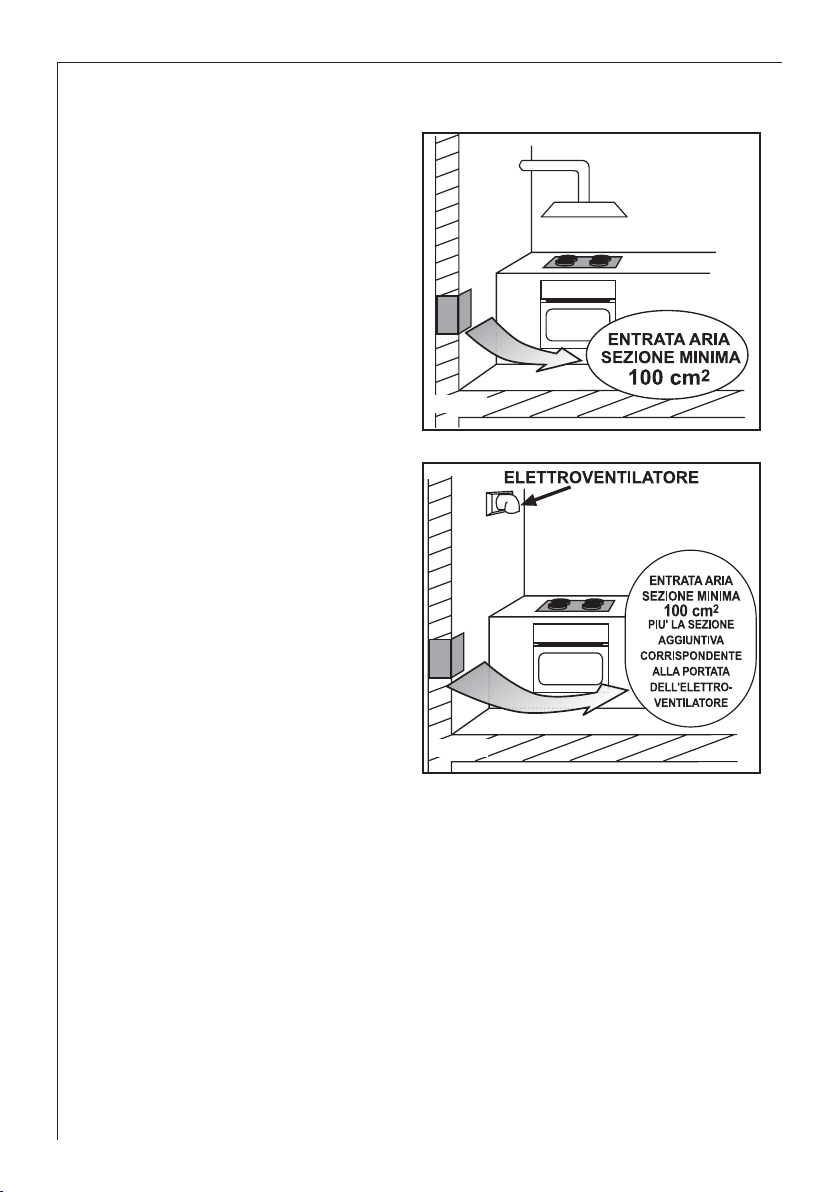

Scarico dei prodotti della combustione

Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all’esterno. In caso non sia possibile installare la cappa, è necessario l’impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell’ambiente, purchè esistano le condizioni affinchè l’apertura per la ventilazione possa essere aumentata in proporzione alla portata dell’elettroventilatore stesso (UNI-CIG 7129). Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina, un ricambio orario d’aria pari a 3 - 5 volte il suo volume.

FO 0221

FO 0222

Collegamento alla alimentazione gas

Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 -

7131. L’apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si trova nella protezione inferiore, vicino al tubo di collegamento gas. AccertateVi che il tipo di gas con cui sarà alimentata l’apparecchiatura sia lo stesso indicato nella targhetta. In caso contrario procedete secondo le indicazioni riportate nel paragrafo “Adattamento a diversi tipi di gas”. Per il massimo rendimento ed il minor consumo, assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle “Caratteristiche dei bruciatori”. Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressio-

Page 13

Istruzioni per l’installatore

ne per gas canalizzati (NON GPL) conforme alla norma UNI-CIG 7430. L’utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI-CIG 7432.

Sulla zona terminale della rampa, comprensiva di dado filettato GJ 1/2", viene montato il raccordo, interponendo fra i componenti la guarnizione come rappresentato nella illustrazione. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e quindi serrate il tutto.

Allacciamento

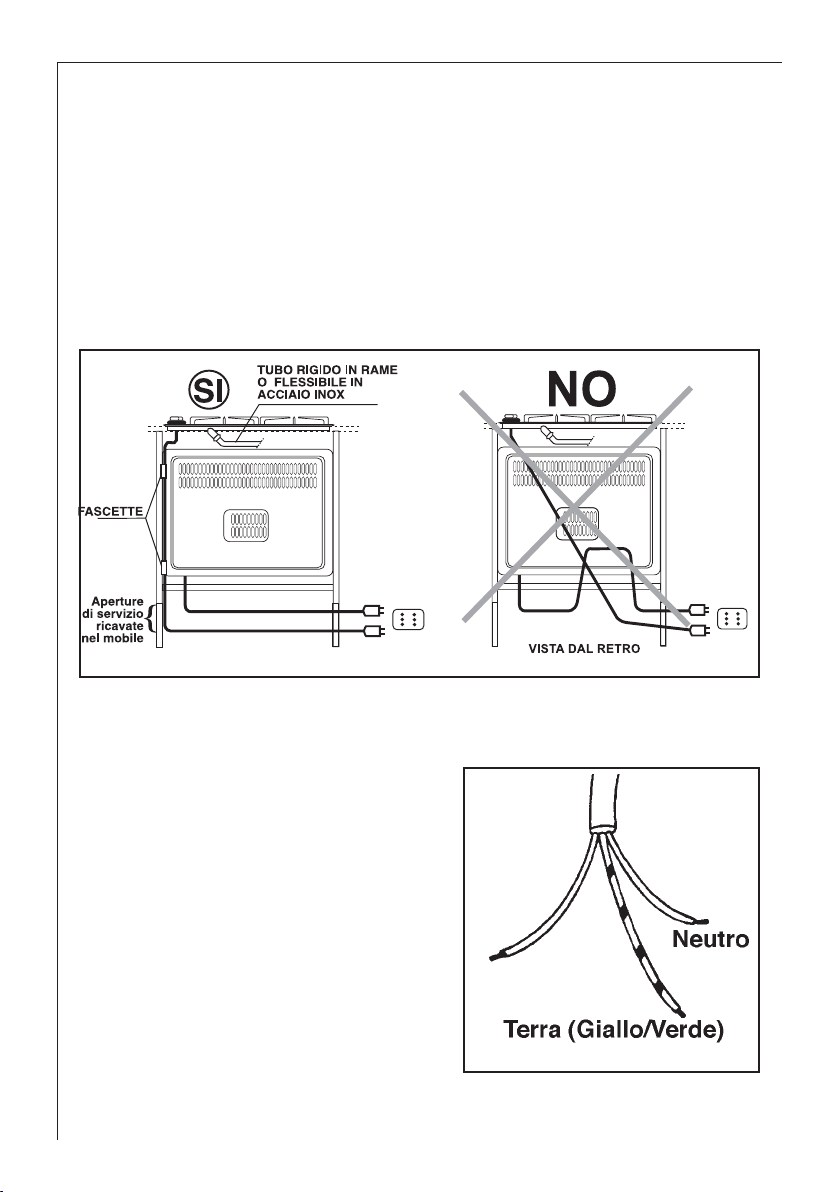

Eseguite l’allacciamento all’impianto gas mediante tubo metallico rigido e raccordi conformi alla norma UNI-CIG 7129, oppure con tubo flessibile di acciaio inox conforme alla norma UNICIG 9891, limitatamente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili o schiacciati. Prestate la medesima attenzione anche quando è previsto un abbinamento forno e piano. Il raccordo di entrata gas nelle apparecchiature è filettato 1/2" maschio cilindrico. Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio. Importante Ad installazione ultimata, verificate sempre la perfetta tenuta di tutti i raccordi usando una soluzione saponosa. Non eseguite mai questo controllo con una fiamma.

FO 0264

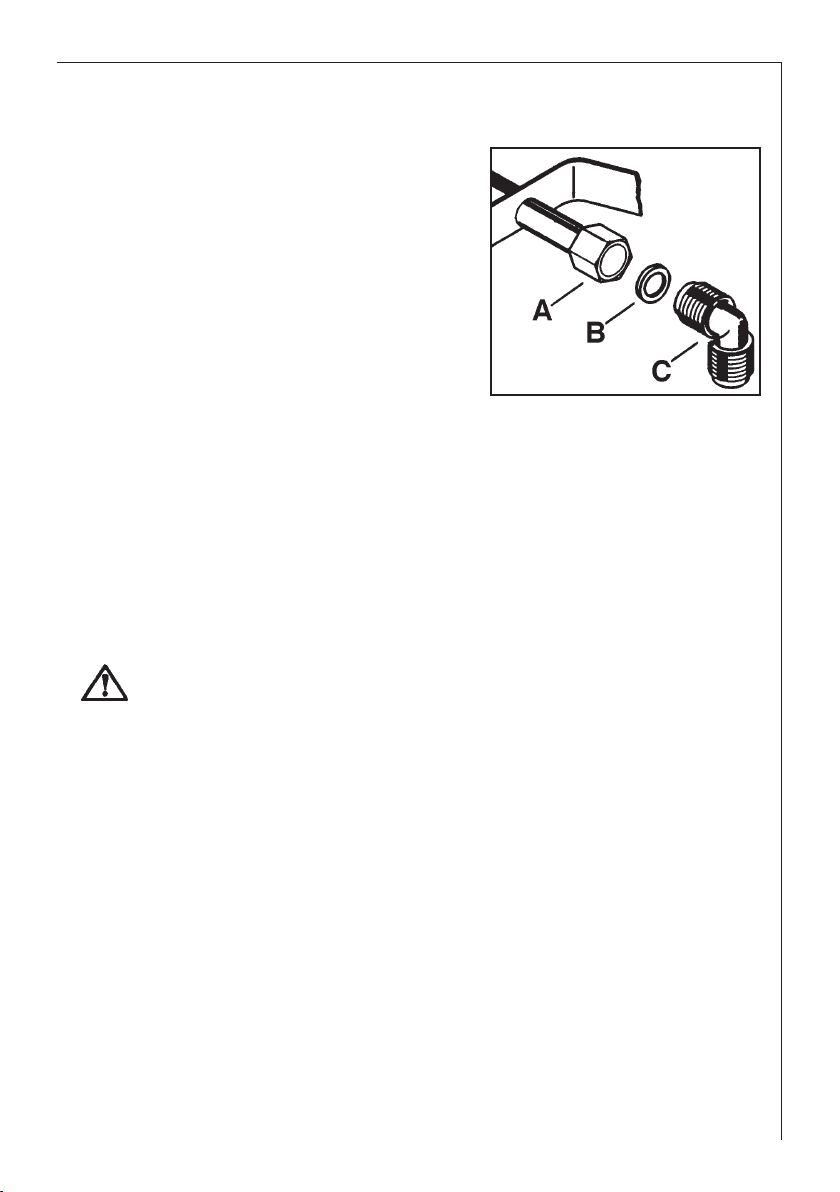

A) Terminazione rampa con dado B) Guarnizione C) Raccordo orientabile

Collegamento elettrico

L’apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 230 V monofase. Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore. Prima di effettuare il collegamento accertateVi che:

1) la valvola limitatrice e l’impianto elettrico possano sopportare il carico dell’apparecchio (vedere targhetta matricola);

2) l’impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme vigenti;

3) la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatua installata. Montate sul cavo una spina adatta al carico e collegatela ad una adeguata presa di sicurezza. Desiderando un collegamento diretto alla rete, è necessario interporre fra l’apparecchio

Page 14

Istruzioni per l’installatore

e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore. Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore. Il cavo di fase di colore marrone (proveniente dal morsetto “L” della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione. In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 50°C a quella ambiente. Un esempio di percorso ottimale è rappresentato nella illustrazione. Il cavo viene guidato mediante l’utilizzo di fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l’apparecchiatura sottostante al piano di cottura.

FO 0238

Sostituzione del cavo di alimentazione

Il collegamento del cavo di alimentazione alla morsettiera è del tipo “Y”: il cavo flessibile può essere sostituito solo con l’uso di un utensile speciale in dotazione ai tecnici di assistenza. Nel caso di sostituzione del cavo è necessario usare solo cavi del tipo H05RR-F, H05 V2V2-F (T90)o H05 BB-F adatti al carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm. dei cavetti di fase e neutro.

Fase

FO 0073

Page 15

Istruzioni per l’installatore

Adattamento ai diversi tipi di gas

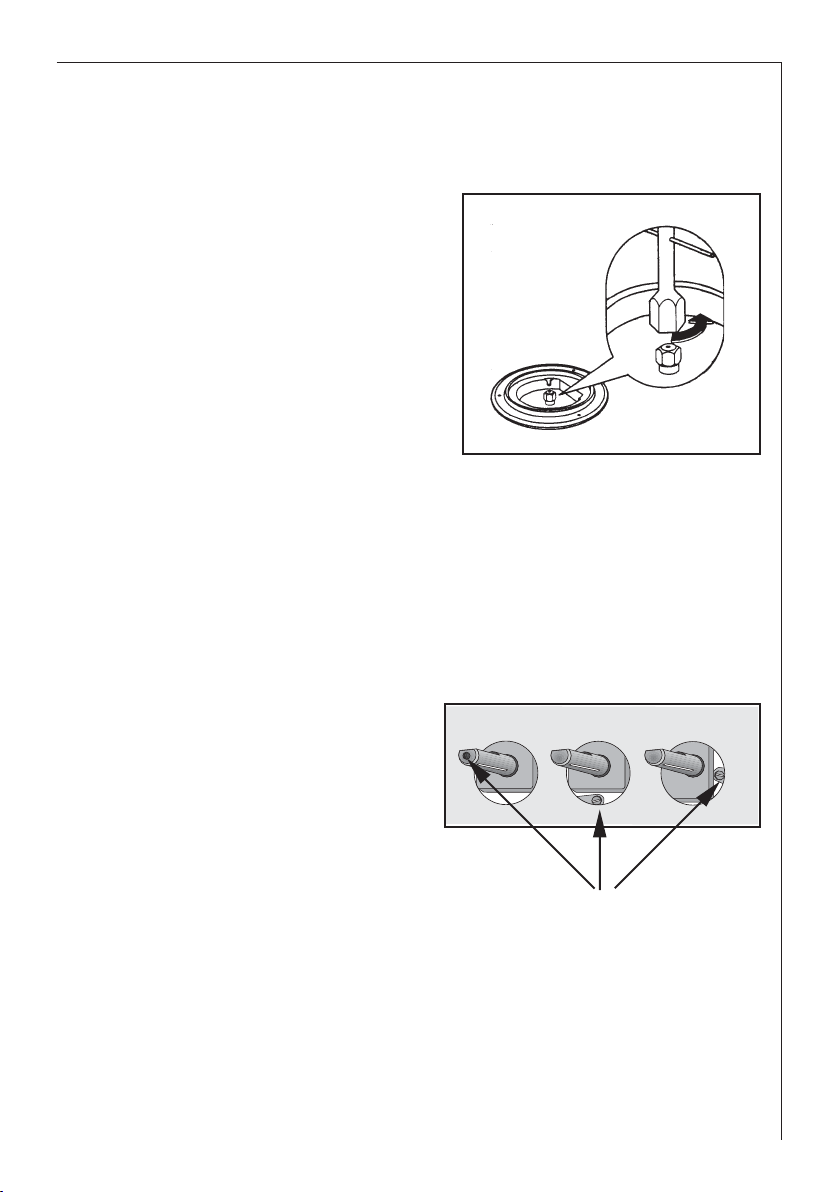

Sostituzione degli ugelli

1) Togliete le griglie.

2) Togliete i cappellotti e gli spartifiamma dai bruciatori.

3) Con una chiave a tubo da 7 svitate e togliete gli ugelli, sostituendoli con quelli corrispondenti al tipo di gas di funzionamento (vedi Caratteristiche tecniche).

4) Rimontate le parti eseguendo all’inverso le operazioni descritte.

5) Sostituite quindi la targhetta taratura (posizionata vicino all’attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest’ultima si trova nel sacchetto degli iniettori a corredo. Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI-CIG 7430. L’utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI-CIG 7432.

FO 0392

Regolazione del minimo

1) Accendete il bruciatore come precedentemente descritto.

2) Portate il rubinetto sulla posizione di minima fiamma.

3) Estraete le manopole.

4) Con un cacciavite a taglio sottile, agite sullo spillo by-pass posto internamente all’asta del rubinetto. Se operate una trasformazione da gas metano a gas GPL, avvitate a fondo in senso orario lo spillo by-pass. Il risultato dovrà essere una piccola fiamma omogenea e regolare su tutta la corona del bruciatore.

5) Verificate infine che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

spillo by-pass

Page 16

Istruzioni per l’installatore

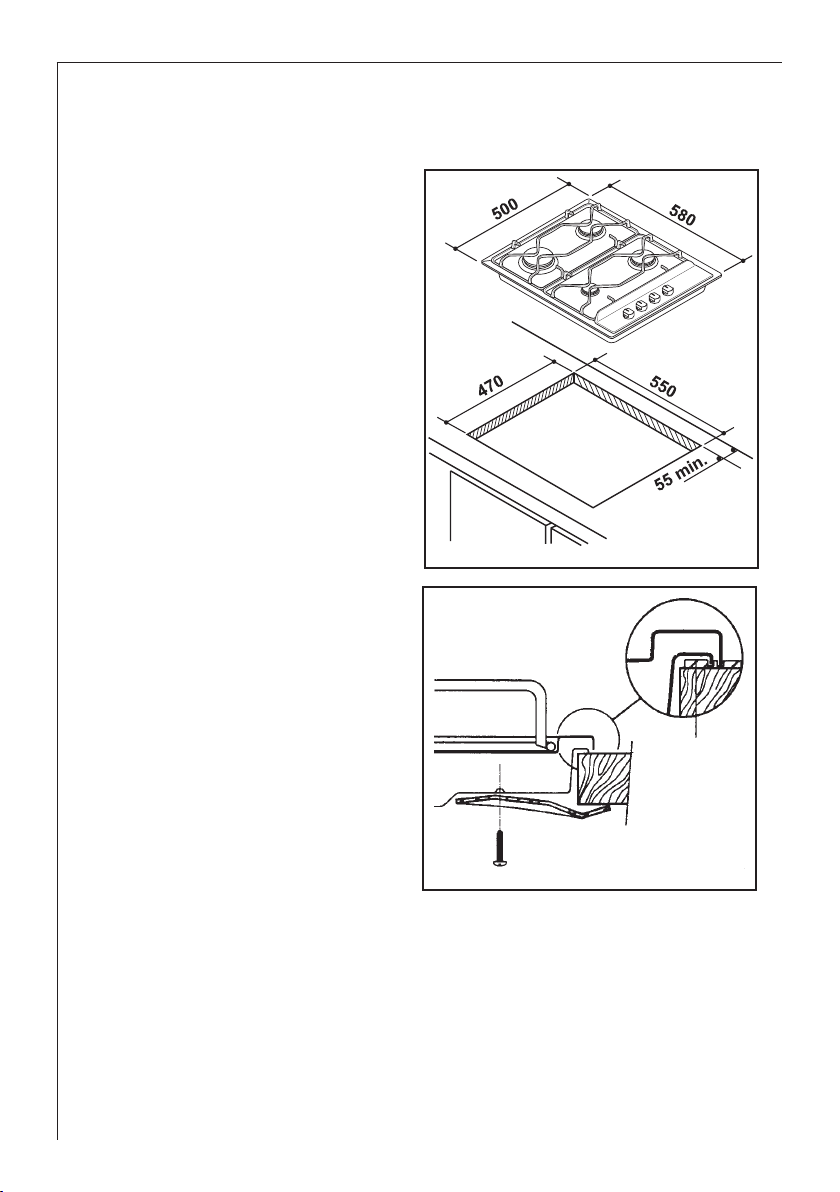

L’incasso nei mobili componibili

Questi piani sono previsti per l’inserimento in mobili componibili da cucina aventi una profondità compresa tra 550 e 600 mm. e opportune caratteristiche.

Una eventuale parete laterale le cui altezza superi quella del piano di cottura dovrà trovarsi ad almeno 100 mm. dalla sfondatura nel top.

Le dimensioni del piano di cottura e della sfondatura per l’incasso sono indicate nella illustrazione..

I modelli dotati di piastra elettrica sono di tipo X: devono quindi essere installati in modo che i mobili adiacenti non superino in altezza il piano di cottura (EN 60 335-2-6).

Fissaggio nel vano per l’incasso

Il fissaggio del piano al mobile deve essere effettuato come segue:

1) posizionate l’apposita guarnizione sigillante, fornita in dotazione, sul bordo della sfondatura, avendo cura che le estremità combacino senza sormontarsi;

2) sistemate il piano nella sfondatura del mobile curandone la centratura;

3) Fissate il piano per mezzo degli appositi squadretti forniti in dotazione. Rimuovete la guarnizione in eccesso.

4) La guarnizione assicura un isolamento a doppio labirinto, che garantisce contro le eventuali infiltrazioni di liquido sotto il piano.

FO 0199

FO 2291

Guarnizione

Page 17

Possibilità di inserimento

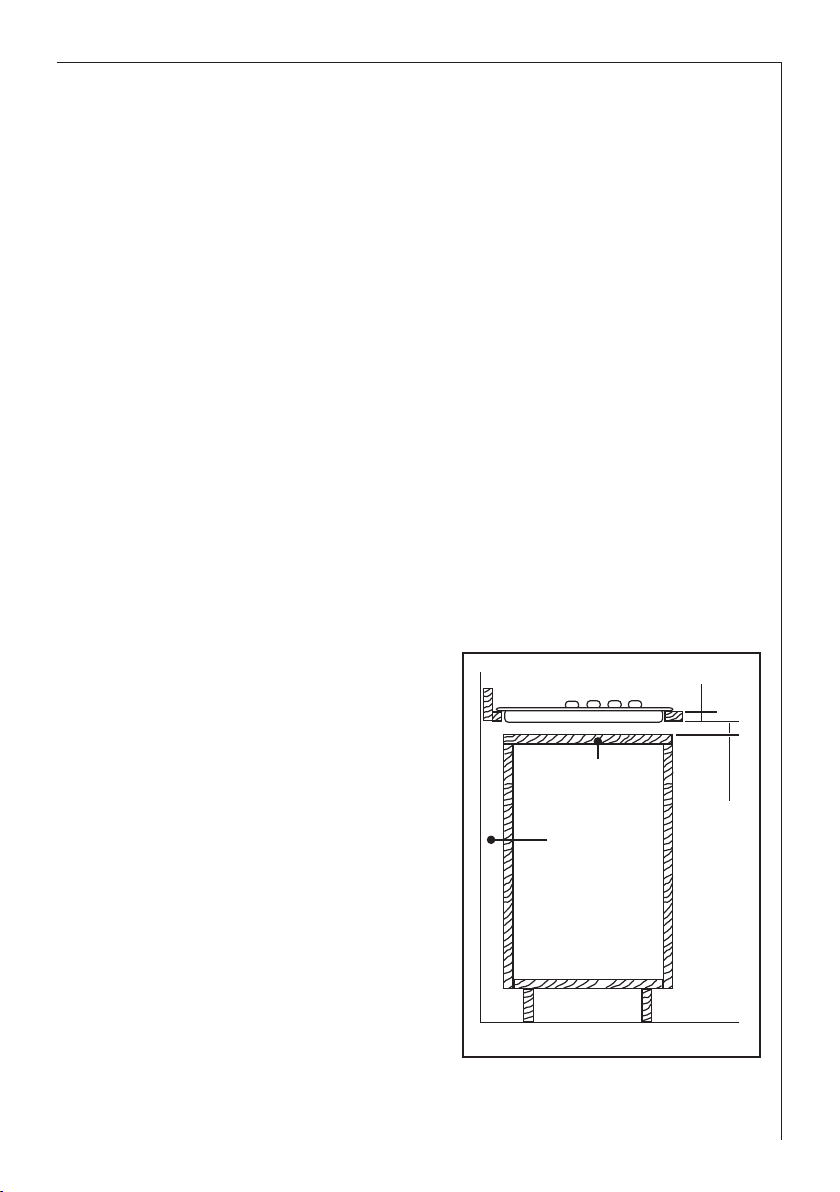

Su mobile base con portina

Nella costruzione del mobile è necessario vengano presi adeguati accorgimenti in modo da evitare possibili contatti con la scatola del piano surriscaldata durante il funzionamento dello stesso. La soluzione consigliata per evitare tale inconveniente è illustrata nella figura

1. Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di intervento dell'assistenza tecnica, il bloccaggio e lo sbloccaggio del piano.

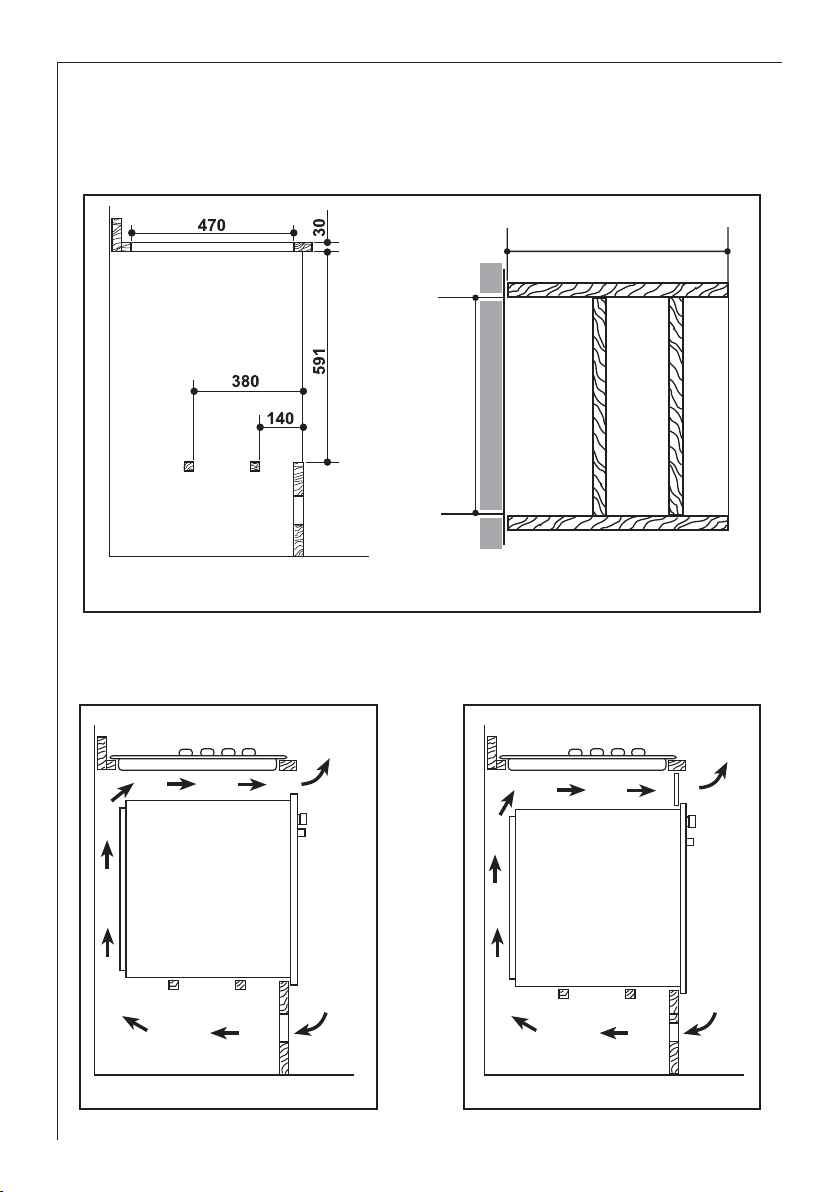

Su mobile base con forno

Il vano dovrà avere le dimensioni riportate nella figura 2 e dovrà essere munito di supporti per consentire una efficace aerazione. Due possibili soluzioni per evitare eccessivi surriscaldamenti sono illustrate nelle figure 3 e 4. L’allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni elettriche che per facilitare l’estraibilità frontale del forno. Pensili o cappe d’aspirazione dovranno trovarsi ad almeno 650 mm dal piano di cottura.

Istruzioni per l’installatore

Fig. 1

FO 0200

a) Pannello rimovibile b) Spazio per eventuali allacciamenti

20 min

Page 18

550 min.

Istruzioni per l’installatore

FO 0947 FO 0198

Fig. 2

560 min.

Fig. 3

50 cm

360 cm

FO 0938 FO 0939

Fig. 4

120 cm

180 cm

Page 19

Page 20

AEG Hausgeräte GmbH

Postfach 1036

D - 90327 Nürnberg

http://www.aeg.hausgeraete.de

From the Electrolux Group. The world’s No.1 choice.

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

35671-4004 01/05

Grafiche MDM - Forlì
