ÖKO_FAVORIT 3430 I
Geschirrspülautomat
Lave-vaisselle
Afwasmachine
Gebrauchsanweisung
Instructions d’emploi
Gebruiksaanwijzing
Page 2
34
Sommaire
Normes de sécurité 35
Elimination d’appareils électroménagers 37
Elimination de l’emballage 37
Elimination de votre ancien appareil 38
Conseils importants 38
Comment utiliser le lave-vaisselle de façon économique,
tout en respectant l’environnement 38
Description de l’appareil
40
Intérieur de l’appareil 40
Utilisation 41
Bandeau de commandes 41
Programmes de lavage 42
Avant d’utiliser votre lave-vaisselle pour la première fois 44
L’adoucisseur d’eau 44
Remplissage du réservoir de sel 47
Le produit de rinçage 48
Réglage de la dose 49
Le produit de lavage 50
Chargement de votre appareil 52
Le panier inférieur 52
Le panier à couverts 53
Le panier supérieur 54
Comment faire votre vaisselle 55
Entretien 57
Nettoyage à l’intérieur et à l’extérieur de l’appareil 57
Nettoyage des filtres centraux 57
Nettoyage du grand filtre 58
Problèmes de fonctionnement 59
Service après-vente 61
Données techniques 62
Installation 63
Mise en place 63
Branchement au réseau de distribution d’eau 64
Branchement à la vidange 65
Rallonge du tuyau de vidange 66
Système de protection contre les fuites d’eau 67
Branchement électrique 67
Page 3
35
Normes de sécurité
La sécurité des appareils électriques AEG est conforme aux normes
approuvées de technologie et aux normes sur les dispositifs de sécurité. Mais
le fabricant estime tout de même qu'il est nécessaire de signaler les normes
de sécurité suivantes.
N'utilisez votre lave-vaisselle que pour l'utilisation qu'il est prévu d'en
faire
● N'utilisez votre lave-vaisselle que pour le lavage de vaisselle de maison. Si
vous n'utilisez pas l'appareil correctement ou si vous en faites un autre
usage, qui n'est pas celui pour lequel il a été prévu, le fabricant ne peut
pas être considéré comme étant responsable des dégâts qui peuvent en
découler.
● Pour des raisons de sécurité, vous ne devez ni altérer ni modifier votre
lave-vaisselle.
Avant d'utiliser votre lave-vaisselle pour la première fois:
● Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne
branchez jamais un appareil endommagé. Si votre lave-vaisselle est
endommagé, adressez-vous à votre fournisseur.
● Votre lave-vaisselle doit être installé et branché correctement. Lisez le
chapitre intitulé "Installation", pour être sûrs d'avoir tous les
renseignements nécessaires.
● Avant d'utiliser votre lave-vaisselle pour la première fois, n'oubliez pas que
le voltage nominal et le type de courant indiqués sur la plaque
d'immatriculation de votre appareil doivent correspondre au voltage
nominal et au type de courant qui se trouvent à l'endroit de l'installation.
Les caractéristiques des fusibles aussi se trouvent sur la plaque
d'immatriculation.
Sécurité des enfants
● Les emballages (feuilles, polystyrène, par exemple) peuvent être dangereux
pour les enfants, qui risquent de s'asphyxier! Il faut donc garder les
emballages hors de la portée des enfants.
● Les enfants risquent de ne pas connaître le danger des appareils
électriques. Il faut donc les surveiller pendant que l'appareil est en marche
et ne pas les laisser jouer avec.
Page 4
36
● Les produits de lavage peuvent avoir un effet caustique sur les yeux, la
bouche et la gorge; ils peuvent même provoquer un étouffement! Il faut
donc garder les produits dans un endroit sûr, hors de la portée des
enfants.
● L'eau qui se trouve dans votre lave-vaisselle ne doit pas être bue. Il peut y
avoir des restes de produits de lavage dans l'appareil. Ayez soin de ne pas
verser ces résidus caustiques sur la peau ou de ne pas les avaler, pour éviter
tout risque d'étouffement. Gardez les enfants à distance quand la porte de
l'appareil est ouverte.
Utilisation quotidienne du lave-vaisselle
● N'utilisez jamais le lave-vaisselle si le câble d'alimentation, le tuyau de vidange,
le bandeau de commande, le plan de travail ou la base sont endommagés.
● S'il y a une panne, commencez par fermer le robinet d'eau. Ensuite, éteignez
l'appareil et retirez la fiche de la prise de courant. S'il y a un branchement fixe,
décrochez ou dévissez le(s) fusible(s).
● Ne tirez jamais sur le câble pour sortir la fiche de la prise de courant;
empoignez toujours la prise elle-même.
● Il vaut mieux faire appel à du personnel qualifié pour les réparations. Des
réparations mal faites peuvent représenter un gros danger pour l'usager. Si
votre appareil a besoin de réparations, adressez-vous à notre service aprèsvente ou à votre détaillant.
● Ne vous appuyez pas et ne vous asseyez pas sur la porte de l'appareil
lorsqu'elle est ouverte, car cela pourrait faire basculer l'appareil.
● Avant d'utiliser des sels spéciaux pour lave-vaisselle, des produits de lavage
ou de rinçage, vérifiez qu'il y ait bien une indication prouvant qu'ils sont
prévus pour être utilisés en machine.
● Fermez toujours le robinet d'eau si vous prévoyez de ne pas utiliser le lave-
vaisselle pendant un certain temps, même assez bref, comme pendant les
vacances, par exemple.
● Ne transportez le lave-vaisselle qu'en position verticale.
Si l'on fait trop pencher l'appareil pendant le tr ansport, il peut y avoir un
écoulement d'eau salée dans le compartiment interne, ce qui peut le rouiller.
Page 5
37
Attention! Les emballages (feuilles, planches, polystyrène, par
exemple) peuvent être dangereux pour les enfants, qui risquent
même de s’asphyxier! Il faut donc garder les emballages hors
de la portée des enfants.
Elimination d’appareils électroménagers
Elimination de l’emballage
Nos lave-vaisselle ont besoin d’un emballage très sûr pour le transport, bien
que l’on essaie de le limiter au minimum indispensable.
Tous les matériaux d’emballage utilisés sont compatibles avec
l’environnement et peuvent être réutilisés. Les parties en carton sont faites
en papier recyclé et les parties en bois n’ont pas subi de traitement
particulier.
Les matières plastiques sont marquées de la façon suivante:
<PE> pour le polyéthylène; pour les feuilles d’emballage, par exemple.
PS pour le polystyrène; pour les parties servant de rembourrage, par exemple
(surtout sans CFC).
<POM> pour le polyoxyméthylène; pour les pinces en plastique, par exemple.
Grâce au recyclage et à réutilisation des matériaux d’emballage, il est possible
d’économiser des matières premières et de réduire le volume des déchets.
Remettez les parties de l’emballage à votre centre de recyclage d’ordures. Les
autorités municipales vous fourniront les adresses de ceux auxquels vous
pouvez vous adresser.
Page 6
Conseils importants
38
Elimination de votre ancien appareil
Quand votre appareil devient trop vieux et que vous ne voulez plus vous en
servir, ayez soin de le rendre inutilisable avant de vous débarrasser.
Indications sur les pièces en plastique pour le recyclage: Toutes les pièces en
matière plastique de votre appareil reportent des indications internationales
normalisées (par exemple: <PS> pour le polystyrène). Quand votre appareil
doit aller à la casse, ceci permet de subdiviser les matières plastiques à
éliminer, de façon à les recycler.
Remettez l’appareil à éliminer à un centre de traitement des déchets ou à
votre détaillant, qui vous en débarrassera à moindres frais.
Comment utiliser le lave-vaisselle de façon économique,
tout en respectant l'environnement
Placez vos assiettes sales dans le lave-vaisselle et lavez-les une fois que les
deux paniers sont pleins, en évitant de les surcharger. C'est la seule façon de
garantir que l'appareil soit utilisé de façon économique, tout en respectant
l'environnement.
Choisissez toujours le programme de lavage qui correspond au type de
vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des
programmes").
N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.
Suivez les conseils sur les doses à utiliser qui sont fournis dans le mode
d'emploi et dans les indications que reportent les produits en question.
Veillez à ce que l'adoucisseur de l'eau soit bien réglé.
Attention! En jouant, les enfants risquent de s’enfermer (et de
s’asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur
vie en danger. Coupez le câble d’alimentation et les tuyaux au
ras de l’appareil. Mettez la fermeture de la porte hors service
de façon à ce que personne ne puisse s’y enfermer.
Page 7
39
Vaisselle non indiquée
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle:
- assiettes ou planches en bois
- pièces en plastique non résistantes à la chaleur
- cristal
- objets en étain ou en cuivre
- vaisselle ou couverts avec des parties collées
- couverts anciens, avec des parties sensibles à la chaleur
- couteaux en acier qui ont tendance à rouiller
- couverts avec des manches en bois, en corne, en porcelaine ou en nacre.
Vaisselle indiquée
Il peut y avoir certaines réserves sur les articles suivants pour le lavage en machine:
- La vaisselle en terre-cuite ne doit passer en machine que si le fabricant
garantit qu'elle peut subir ce genre de traitement.
- Certaines décorations sur émail peuvent s'estomper au bout de nombreux
lavages en machine.
- Les parties en argent ou en aluminium ont tendance à se décolorer
pendant le lavage en machine.
- Certains restes, comme le blanc d'oeuf, le jaune d'oeuf et la moutarde
décolorent souvent l'argent ou y laissent des taches. Il vaut mieux
débarrasser la vaisselle et les couverts en argent des restes de nourriture
après les repas, si on ne les lave pas immédiatement.
- Certains types de verre peuvent devenir opaques au bout d'un certain
nombre de cycles de lavage. Il vaut mieux laver les verres en cristal de
valeur à la main.
Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est
indiquée pour le lavage en machine.
Page 8
40
Description de l’appareil
IN21
1
2
3
5
7
8
6
9
10
11
4
Intérieur de l’appareil
1. Réglage adoucisseur
2. Guide de porte
3. Butée panier supérieur
4. Bras inférieur
5. Bouchon réserve à sel
6. Réserve produit de rinçage
7. Réserve produit de lavage
8. Bandeau de commandes
9. Filtres
10.Bras supérieur
11. Panier supérieur
Page 9
41
Utilisation
1. Voyant Marche/Arrêt
2. Touche marche/arrêt
Marche
Lorsqu’on appuie sur cette touche, le
lave-vaisselle est mis sous tension.
Le voyant Marche/Arrêt s’allume.
Arrêt
Quand le programme de lavage est
terminé, la machine s’arrête
automatiquement.
Pour mettre la machine hors tension
à la fin du programme ou pour
l’arrêter, si nécessaire, en cours de
fonctionnement, appuyez de
nouveau sur la touche Marche/Arrêt.
3. Poignée de porte
Il suffit de la pousser pour fermer la
porte.
Pour ouvrir la porte poussez
légèrement sur la poignée.
4. Repère de début de
programme
5. Sélecteur programmes
Il vous permet de sélectionner le
programme de lavage désiré.
Tournez-le vers la droite (dans le
sens des aiguilles d’une montre)
jusqu’à ce que le repère de début de
programme sur le sélecteur coïncide
avec la lettre du programme choisi.
6. Indicateur de
déroulement du
programme
Il vous indique dans quelle phase de
lavage se trouve votre appareil.
Chaque phase est représentée par un
symbole:
Prélavage - Attente
Lavage
Rinçage à froid
Rinçage à chaud
Séchage à l’air chaud
1 2 3 4 5 6
Bandeau de commandes
Page 10
42
Programmes de lavage
Programme
NORMAL
65°C
ÉCONOMIQUE
65°C
LAVAGE
D’ATTENTE
Degré de salissure et
type de vaisselle
Normalement sale.
Casseroles et
vaisselle variée
Tous types de salissures.
Chargement partiel devant
être complété plus tard
dans la journée.
Normalement sale.
Vaisselle variée
Touches
à enfoncer
Position
départ
sélecteur
Pour Instituts d’Essais conformément IEC 436/DIN 44990:
- Capacité standard de 8 couverts;
- Sélecteur du produit de rinçage sur la position 3.
- Programme NORMAL 65°C avec produit de lavage de type A;
- Dose de produit conseillée: 20 g dans le bac
5 g sur le couvercle du bac.
Marche
Arrêt
B
C
A
Marche
Arrêt
Marche
Arrêt
Page 11
43
*
Comme tous les produits de lavage ne sont pas identiques, reportez-vous
aussi aux instructions du fabricant.
**
Ces données ont une valeur indicative et dépendent de la pression et de la
température de l’eau ainsi que des variations de tension électrique.
Doses conseillées de
produit de lavage
*
dans le
bac
sur le
couvercle
du bac
Consommation
de courant
kWh
Consommation
d’eau
litres
Durée du
programme
minutes
Description
du cycle
Valeurs indicatives
**
1.1 17
1.0 16
11
0.1
64
42
10
20 g
5 g
/
/
/
20 g
Prélavage
Lavage à 65°C
1 rinçage à froid
1 rinçage à chaud
Séchage à l’air chaud
Lavage à 65°C
1 rinçage à froid
1 rinçage à chaud
1 rinçage à froid (pour
éviter que les résidus
d’aliments ne sèchent
sur la vaisselle).
Page 12
44
Avant d'utiliser votre lave-vaisselle pour la première fois
Après avoir bien installé et bien branché votre lave-vaisselle au robinet d'eau et
au circuit d'évacuation de l'eau sale, avant de le mettre en marche pour la
première fois, procédez de la façon suivante:
- réglez l'adoucisseur d'eau, si nécessaire;
- remplissez le réservoir du sel avec du sel spécial pour lave-vaisselle;
- mettez du produit de rinçage dans le réservoir prévu à cet effet.
Les pages suivantes fournissent des indications détaillées sur la façon d'exécuter
ces différentes opérations.
L'adoucisseur d'eau
Suivant les endroits, I'eau contient une quantité variable de sels calcaires et
minéraux qui se déposent sur la vaisselle, en y laissant des traces et des dépôts
blanchâtres. Plus la teneur en sel est élevée et plus l'eau est "dure".
C'est pour éviter la formation de ces dépôts que le lave-vaisselle est équipé d'un
adoucisseur d'eau qui fournit de l'eau non calcaire (adoucie) pour le lavage de la
vaisselle. L'adoucisseur est automatiquement régénéré à des intervalles
réguliers, grâce à une solution de sel spécial pour lave-vaisselle.
La consommation de sel dépend de la teneur en calcaire de votre eau.
Vous pourrez demander quel est le degré de dureté de votre eau à la Compagnie
Locale des Eaux.
Pour garantir un fonctionnement optimal de l'adoucisseur , tout en consommant
le minimum de sel indispensable, réglez-le en fonction de la dureté de votre eau,
en suivant les indications reportées sur le tableau suivant.
L'adoucisseur peut traiter de l'eau avec une dureté allant jusqu'à 50°d (degrés
allemands), grâce à ses 5 niveaux de réglage
L’adoucisseur est réglé d’origine au niveau 2 qui est le plus courant.
niveau 1
niveau 2
niveau 3
niveau 4
niveau 5
0-7
8-21
22-28
29-39
40-50
0-14
15-39
40-50
51-70
71-90
NON
OUI
OUI
OUI
OUI
-
-
+
-
+
1
1
1
2
2
Dureté de l’eau
Niveau
Emploi
sel
régénérant
Réglage
de
l’adoucisseur
Réglage
sur la
machine
°dH
degrés allemands
°dH
degrés français
Page 13
45
Réglage de l’adoucisseur:
Nous vous conseillons d’effectuer cette opération lors de la mise en service
de votre lave vaisselle.
Niveau 1
Si la dureté de votre eau correspond au niveau 1, il n’est pas nécessaire
d’utiliser de sel régénérant, ni d’effectuer de réglage car elle est déjà douce.
Si vous utilisez des détergents sans phosphates (contenant des enzymes),
introduisez du sel à partir du degré de dureté 4°dH (7°TH).
Niveau 2
Si la dureté de votre eau correspond au niveau 2, il suffit d’ajouter du sel de
temps en temps dans le réservoir, en suivant les indications reportées dans le
paragraphe qui s’y rapporte. Il n’y a pas besoin d’autre réglage.
Niveaux 3 et 5 (Réglage de l’adoucisseur)
Si la dureté de votre eau correspond au niveau 3 ou 5, procédez de la
manière suivante:

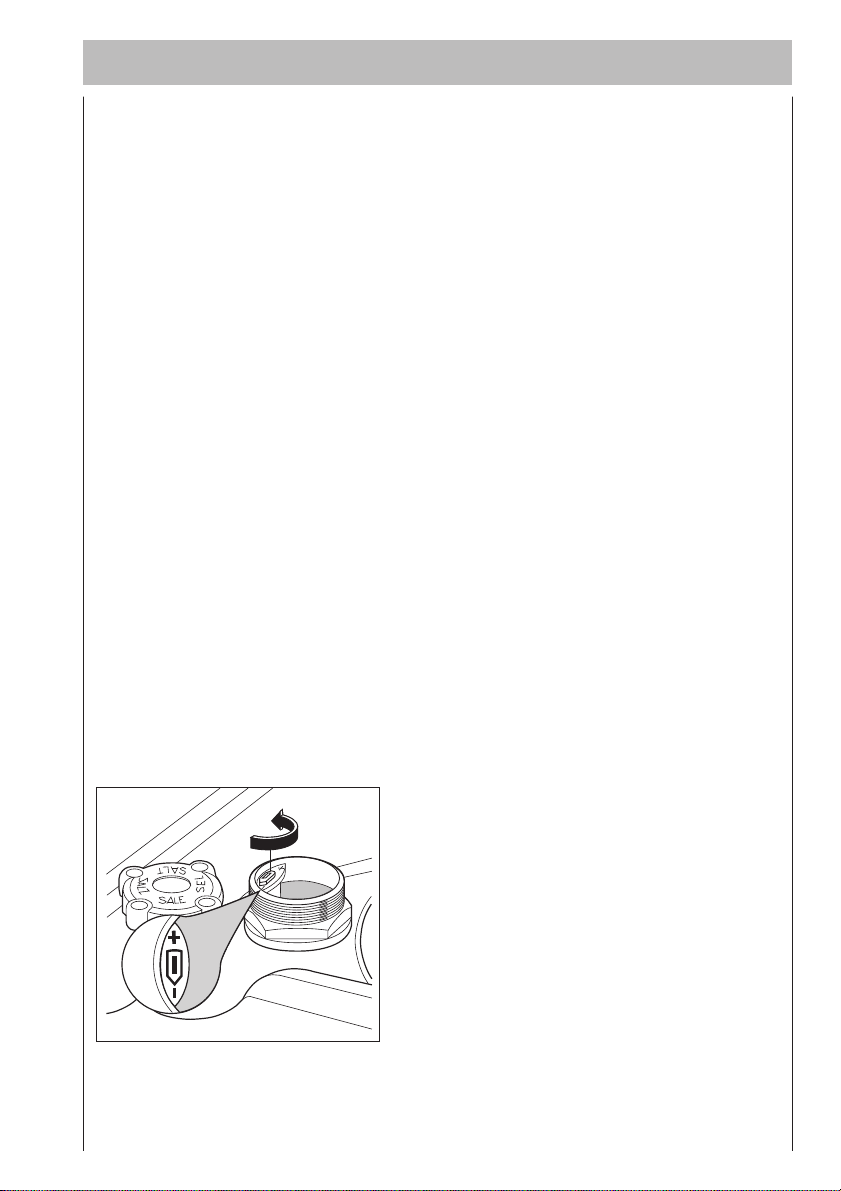

1. enlevez le panier inférieur, dévissez et ôtez le bouchon du réservoir de sel
placé sur le fond de la cuve;
2. à l’aide d’un tournevis ou d’un couteau tournez le sélecteur à deux
positions de la position - à la position +.
AA01
Page 14
46
Niveaux 4 et 5 (Réglage sur l’appareil)
Si la dureté de votre eau correspond au niveau 4 ou 5, faites tourner le
sélecteur qui se trouve à l’avant de l’appareil, en haut et à gauche, pour le
faire passer de la position 1 à la position 2.
Remarque:
Avec une dureté de l’eau de niveau 5, les deux réglages doivent être
effectués.
1
2
AA03
Page 15
47

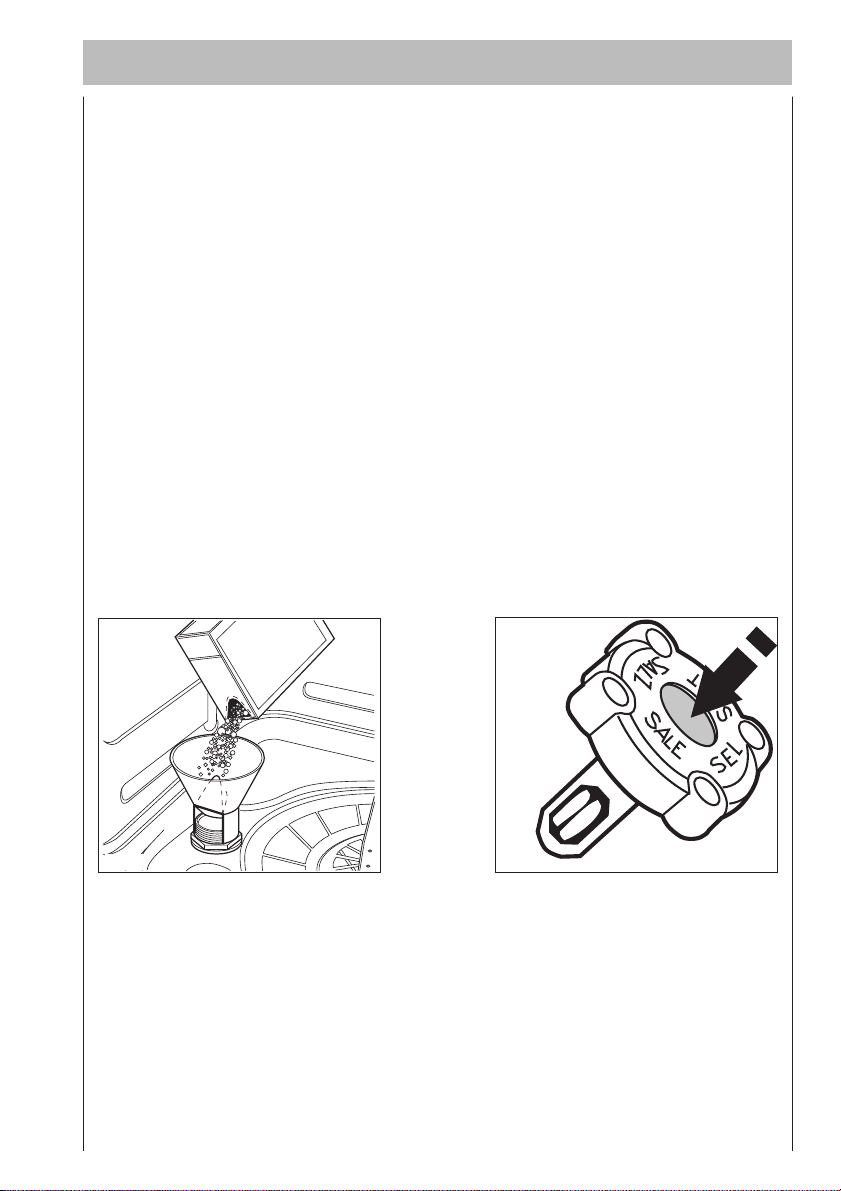

Remplissage du réservoir de sel
N'utilisez que du sel prévu pour lave-vaisselle.
Les autres types de sel contiennent certaines substances qui pourraient
rendre votre adoucisseur inefficace petit à petit.
Attention: Les emballages de produits de lavage et de sel se ressemblent
souvent. Avant de remplir le réservoir de sel, vérifiez si vous avez bien pris le
bon paquet, car le fait de verser par erreur du produit de lavage dans le
réservoir de sel endommage irrémédiablement l'adoucisseur qu'il faudra donc
changer.
Sortez le panier du bas, dévissez et ôtez le bouchon du réservoir de sel.
Versez environ un litre d'eau dans le réservoir (ceci n'est indispensable que la
première fois).
Remplissez le réservoir de sel (1 kg environ), en utilisant l'entonnoir prévu à
cet effet.
Revissez soigneusement le bouchon, en vérifiant qu'il ne reste pas de sel sur
le filetage et sur le joint. Par la suite, il suffit de rajouter du sel dans le
réservoir.
Important: Pendant le remplissage, il peut y avoir du sel qui déborde. Comme
cela risque de provoquer de la rouille, il vaut mieux rajouter du sel juste
avant de faire un lavage (sauf dans le cas du programme de lavage d'attente).
Le bouchon du réservoir de sel comporte en son centre un indicateur de
salinité. Lorsqu’un repère vert n’est plus visible, la quantité de sel est
insuffisante; vous devez remplir le réservoir.
SALE
SALT
SALZ
SEL
SR02
SR11
Page 16
48
Le produit de rinçage
Ce liquide rend la vaisselle plus brillante et facilite le séchage.
Il entre en jeu automatiquement pendant le rinçage à l'eau chaude.
Le réservoir situé à l'intérieur de la porte peut contenir environ 1 10 ml de
produit de rinçage, ce qui est suffisant pour 16-40 programmes de lavage, en
fonction de la dose programmée.

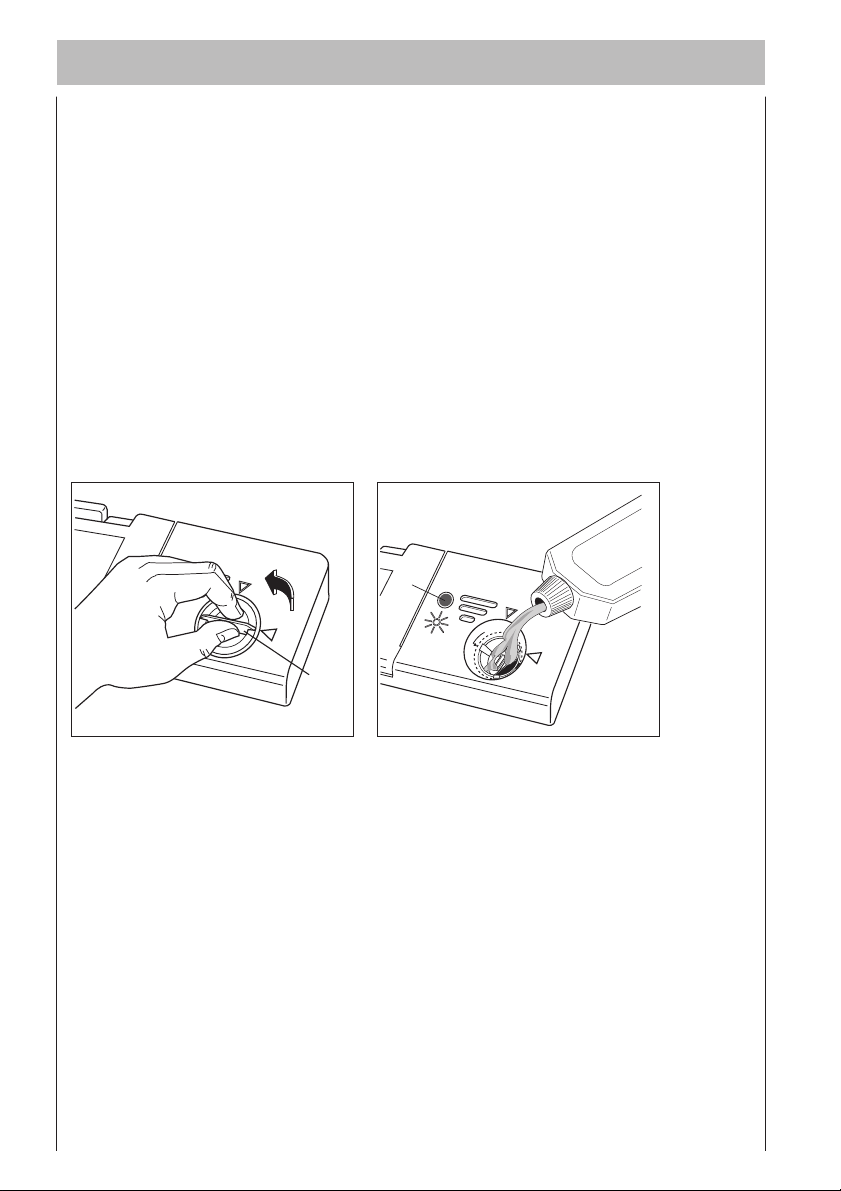

Remplissage du réservoir de produit de rinçage
1. Ouvrez le réservoir en faisant tourner le bouchon (A) vers la gauche.
2. Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce
que le réservoir soit tout à fait plein. Le témoin (B) placé à côté du
bouchon doit être complètement sombre.
3. Lorsque le témoin (B) apparaît clair, remplissez le réservoir.
Refermez bien le bouchon.
Il faut essuyer avec un papier absorbant le liquide qui peut s'être écoulé hors
du réservoir pendant le remplissage, pour éviter qu'il n'y ait trop de mousse
pendant le lavage suivant.
Ne versez jamais de produit de lavage dans le réservoir de produit de
rinçage.
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
Page 17
49

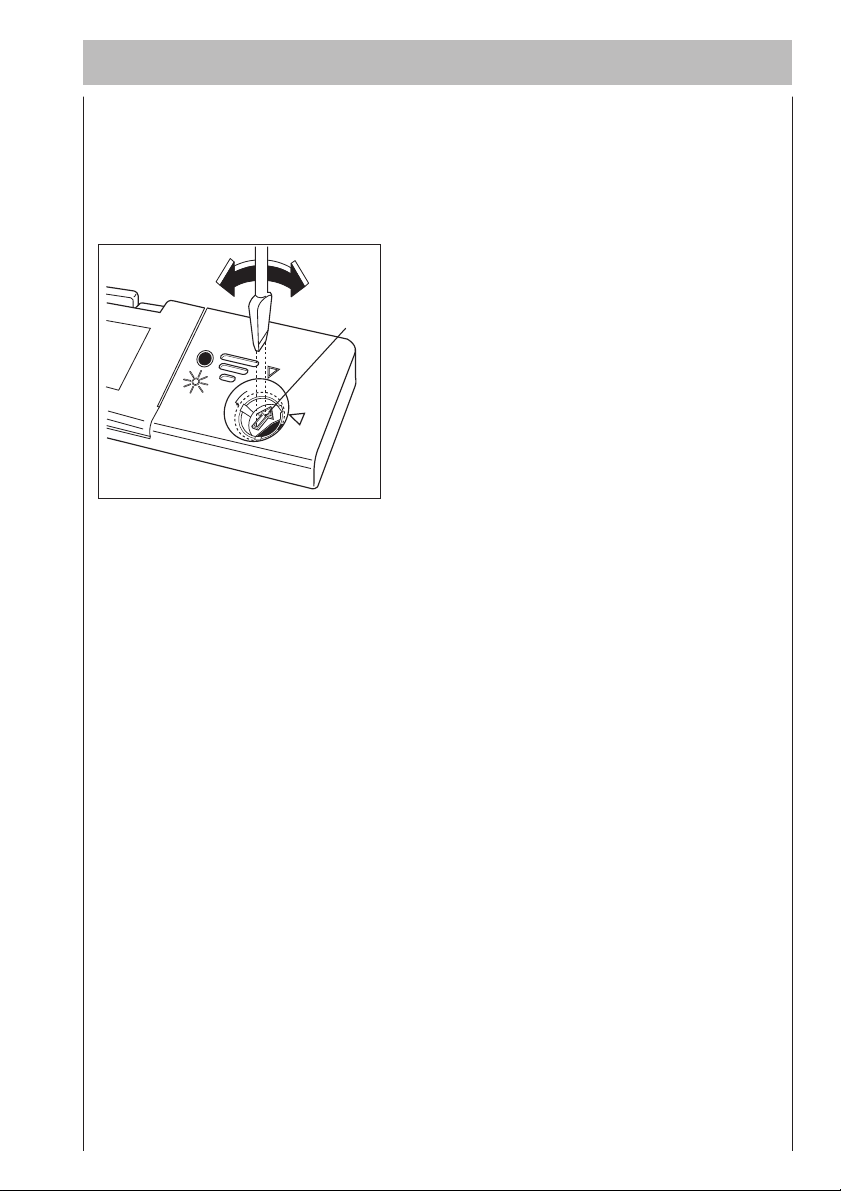

Réglage de la dose
Selon le brillant que l'on a atteint et le degré de séchage, réglez la dose de
liquide avec un tournevis ou un couteau, grâce au sélecteur à 6 positions (C)
qui se trouve à l'intérieur de la goulotte de remplissage (position 1 pour dose
minimale, position 6 pour dose maximale).
Augmentez graduellement la dose, s'il reste des gouttes d'eau ou des taches
sur la vaisselle; diminuez-la s'il y a des rayures blanchâtres et collantes.
BR02
C
m
a
x
6
5
4
3
2
1
Page 18
50
Le produit de lavage
N'utilisez que des produits de lavage en poudre, liquides ou en tablettes
prévus pour des lave-vaisselle ménagers.
Avant de commencer quoi que ce soit comme programme de lavage, sauf
dans le cas du "Lavage d'attente", versez du produit dans le réservoir prévu à
cet effet.
Si le couvercle est fermé, il suffit de pousser le cliquet de fermeture (D) pour
I'ouvrir.

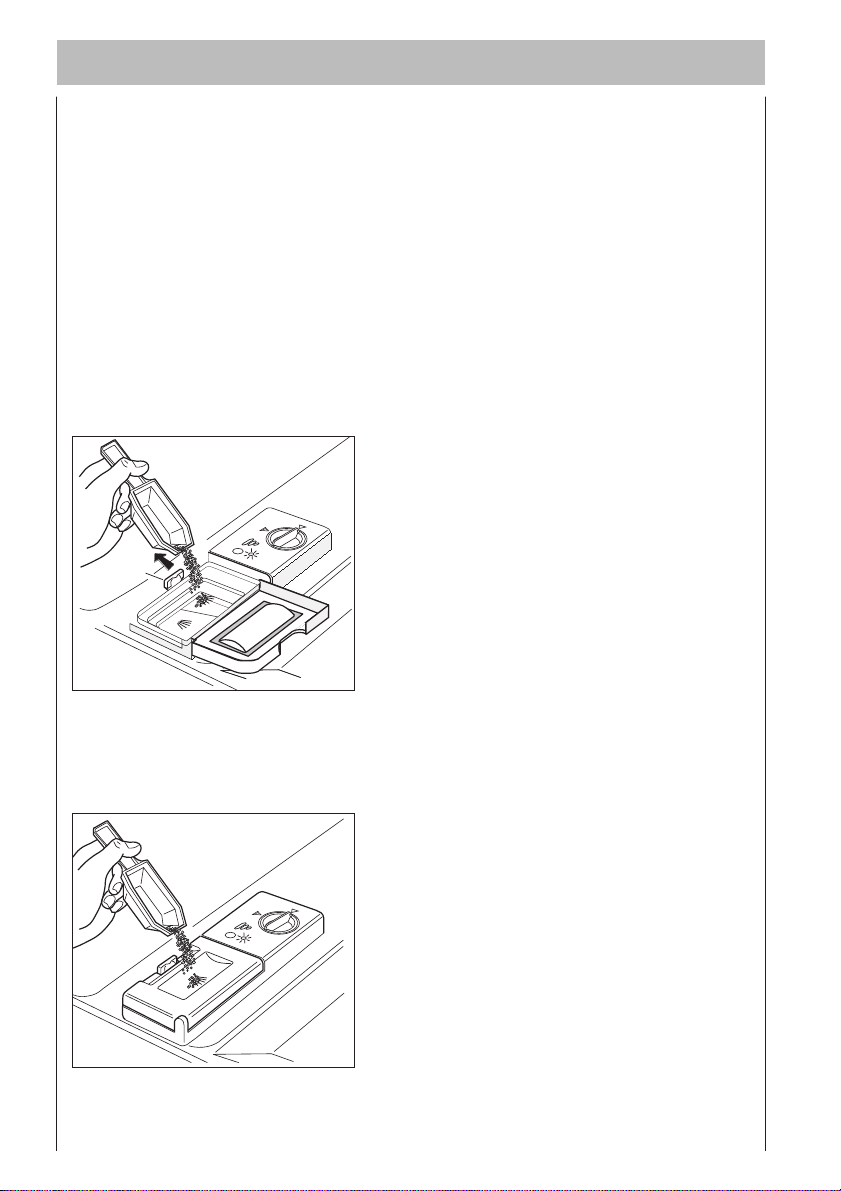

Pour bien doser le produit, il y a deux repères à l'intérieur du bac
-MIN= 15 ml -MAX= 30 ml
La dose de produit à utiliser dépend du degré de saleté et du type de vaisselle.
Il vaut mieux respecter les quantités indiquées sur le tableau des programmes.
Refermez le couvercle, après avoir versé le produit dans le bac.
Tous les programmes de prélavage exigent une petite dose supplémentaire de
produit de lavage qu’il faut verser sur le couvercle du bac, une fois qu’il est
fermé.
DE11
D
DE12
MIN
MAX
Page 19
51
A la fin de tous les programmes de lavage, le couvercle reste ouvert pour que
le bac soit prêt pour le lavage suivant.
Puisque tous les produits de lavage ne sont pas identiques, reportez-vous
aussi aux instructions fournies sur les emballages.
Nous vous rappelons que le produit de lavage ne pourra garantir une
propreté complète s’il est employé en quantité insuffisante; s’il est employé
en excès, il améliorera pas les résultats et constituera un gaspillage.
Détergents compacts sans phosphates
Dans le cas des nouveaux produits de lavage compacts, avec un degré d’alcali
réduit; qu’il est possible de trouver maintenant dans le commerce, les substances
difficilement dégradables sont remplacées par des enzymes natur elles, qui ne
polluent pas l’environnement.
Lorsqu’on lave de la vaisselle avec des produits compacts ne contenant pas de
phosphates, il vaut mieux remplir l’adoucisseur de sel, même lorsque la dur eté de
l’eau est de 4°dH (7°TH). Autrement, cela pourrait empêcher la vaisselle de briller.
Ne pas excéder dans l’emploi de produit de lavage pour contribuer à la
limitation de la pollution de l’environnement.
Page 20
52
Chargement de votre appareil

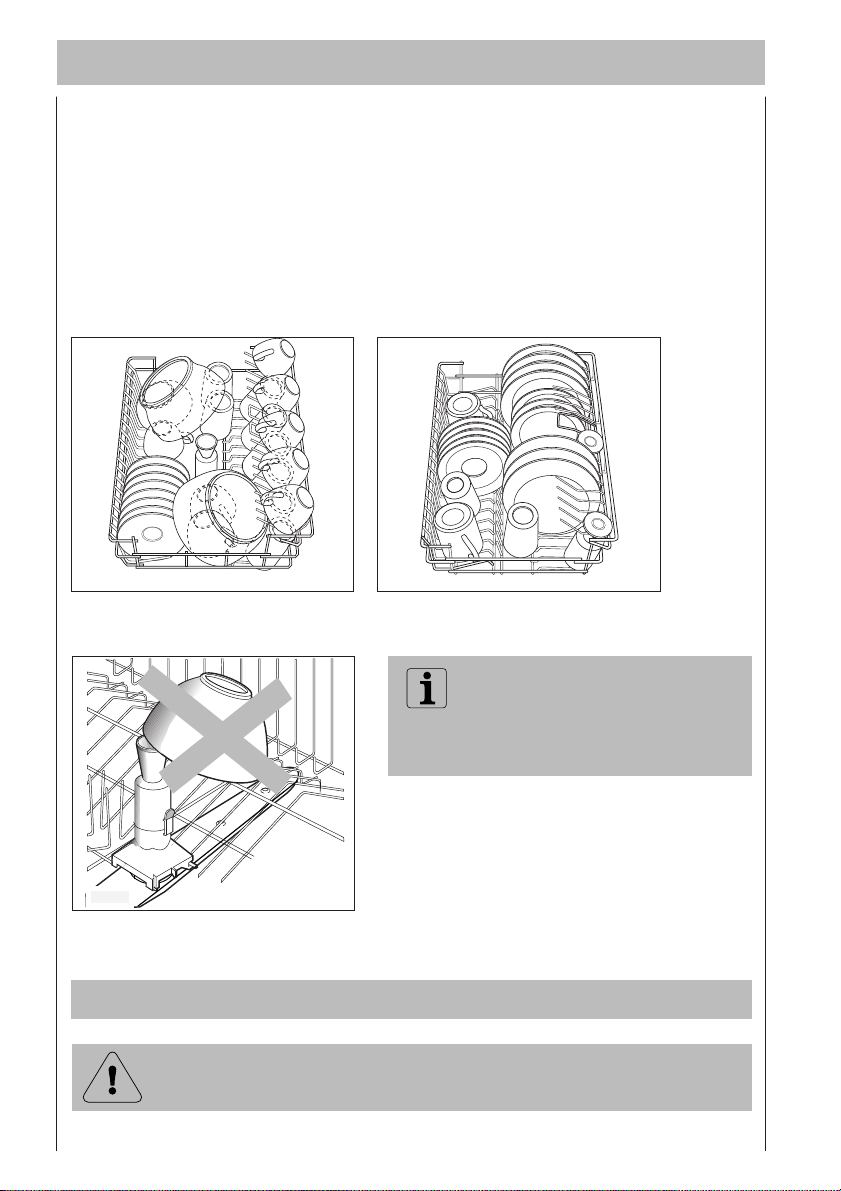

Rangement de la vaisselle
Avant de placer la vaisselle dans l’appareil, débarrassez-la de tous les déchets
alimentaires qui boucheraient les filtres et réduiraient l’efficacité du lavage.
Tirez les paniers y charger la vaisselle.
Le panier inférieur
Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les
assiettes (jusqu’à 27 cm de diamètre), les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du
panier, de manière à ne pas gêner la rotation du bras supérieur.
IEC 436 / DIN 44990
UI28
Ne lavez pas en machine de la vaisselle de petite dimension qui
pourrait facilement sortir des paniers.
UI32
Page 21
53

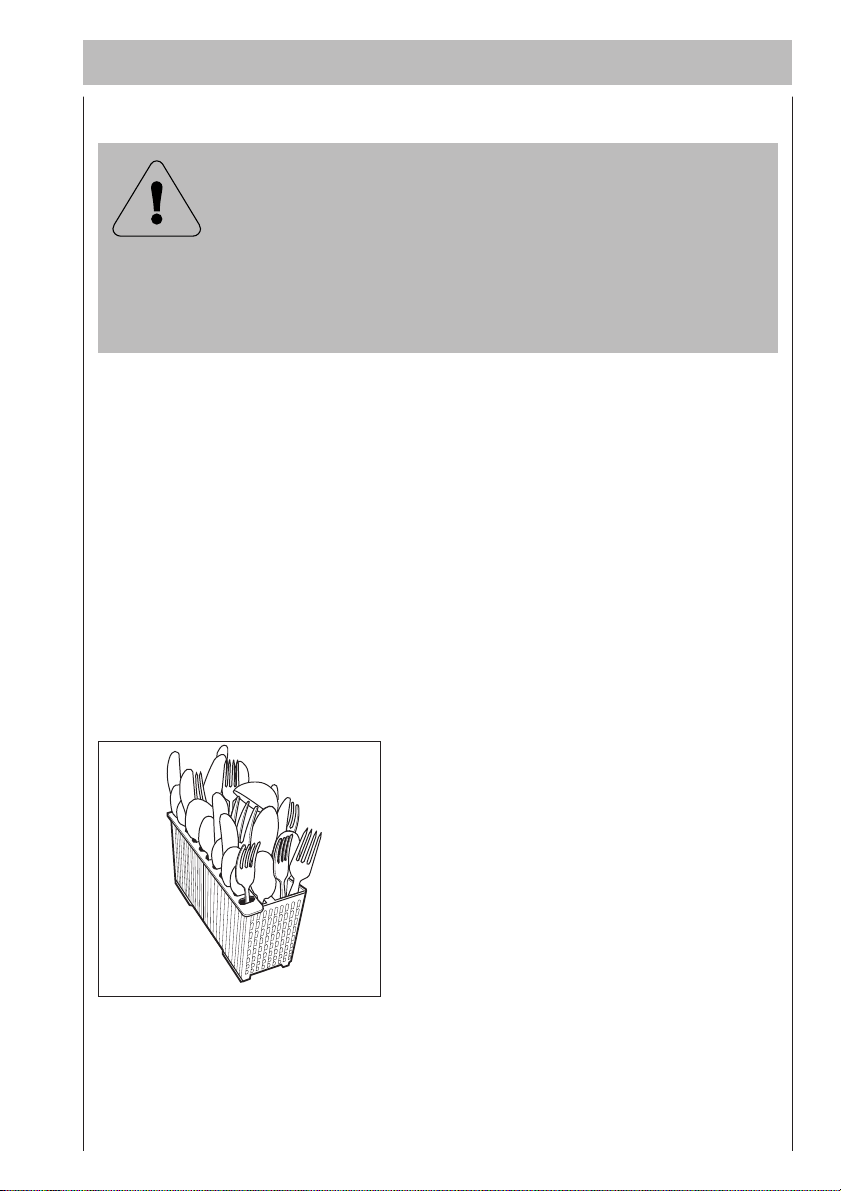

Le panier à couverts
On placera les couverts dans le petit panier amovible, les manches tournés vers
le bas.
Si ces derniers traversent le fond du panier et risquent de gêner la rotation
du bras inférieur, retournez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu’elles ne
s’emboîtent.
Les couverts en argent ont tendance à noircir s’ils sont mélangés à des
couverts en inox.
Disposez-les dans le panier à couverts, séparés des autres.
Placez les cuillers à dessert, les couteaux et les petits couverts dans le
compartiment latéral du panier.
UI08
Les couteaux longs placés verticalement constituent un
danger potentiel.
Les couverts longs ou tranchants, comme les couteaux à
découper, doivent être placés horizontalement dans le
panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets
tranchants comme des couteaux.
Page 22
54
Le panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert,
soucoupes, plates et creuses jusqu’à 24 cm de diamètre), des saladiers, des
tasses et des verres.
Les verres à pied peuvent être suspendus aux porte-tasses.
Il est préférable de ranger les objets légers (récipients en plastique conçus
pour être lavés en lave vaisselle) dans le panier supérieur et de les disposer de
façon à ce qu’ils ne se retournent pas.
IEC 436 / DIN 44990
US21
Avant de fermer la porte, vérifiez que les bras puissent tourner librement.
Attention
Ne recouvrez pas de vaisselle la
buse d’alimentation de eau du
bras supérieur .
Fermez toujours la porte après avoir chargé ou sorti la vaisselle.
Une porte ouverte représente toujours un danger .
US20
US16
US16
Page 23
55
Comment faire votre vaisselle
1. Vérifiez la propreté des filtres
Vérifier qu’ils soient propres et correctement positionnés (voir paragraphe
"Entretien")
2. Effectuez le contrôle des réservoirs de sel et de
produit de rinçage
3. Disposez la vaisselle dans l’appareil
Débarrassez la vaisselle des résidus alimentaires.

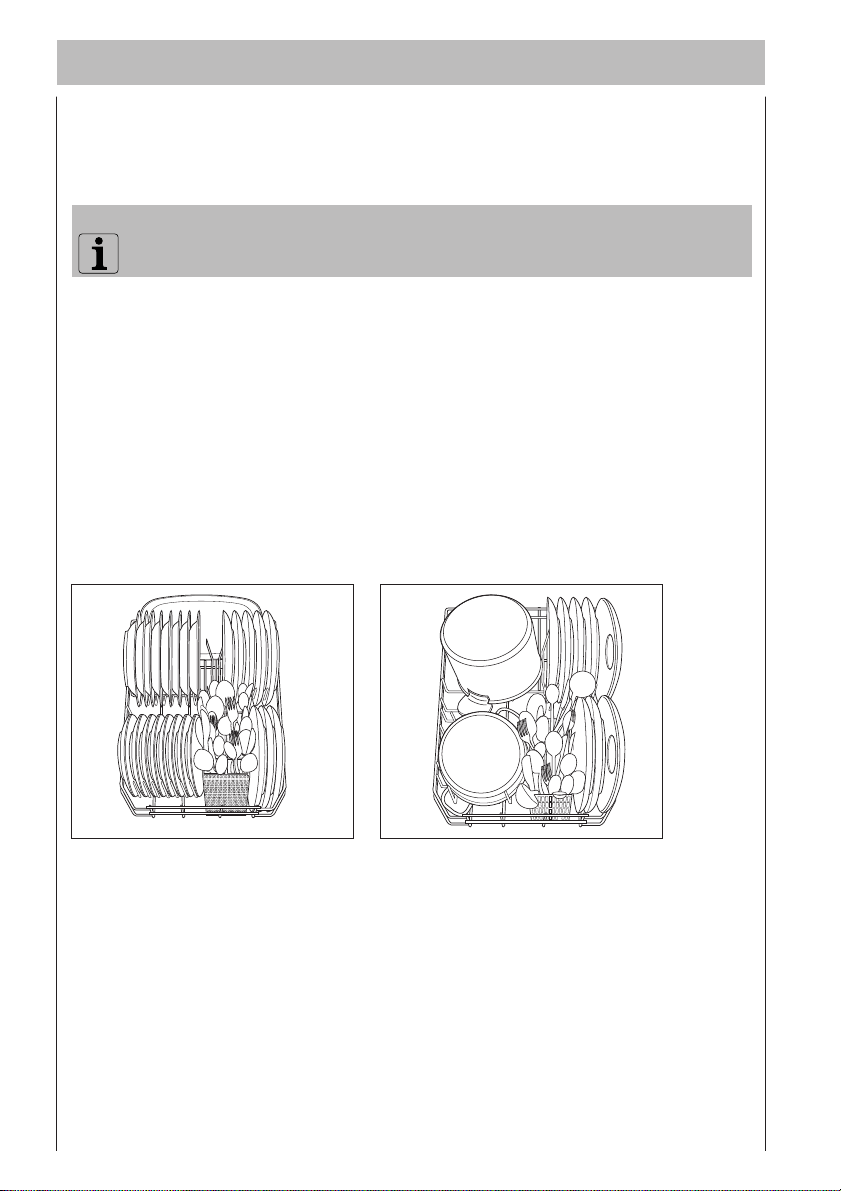

Tirez le panier inférieur et placez-y casseroles, assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses etc...
Poussez les paniers à l’intérieur de la machine.
4. Assurez-vous que les bras de lavage ne sont pas gênés
dans leur rotation.
5. Dosez le produit de lavage
Versez la dose correcte de produit de lavage dans le distributeur, suivant les
indications du tableau "Programmes de lavage".
6. Refermez le couvercle du distributeur de produit de
lavage
7. Fermez la porte du lave-vaisselle
8. Sélectionnez le programme
Tournez le sélecteur dans le sens des aiguilles d’une montre, jusqu’à ce que le
repère sur le sélecteur programmes coïncide avec la lettre du programme
choisi.
Page 24
56
9. Mettez le lave-vaisselle en marche
Appuyez sur la touche "Marche/Arrêt"; le voyant Marche/Arrêt s’allume et le
programme commence
Si vous voulez interrompre le programme en cours, faites ressortir la touche
"Marche/Arrêt".
Pour remettre l’appareil en fonctionnement, appuyez de nouveau sur la
touche; le programme reprendra où il a été interrompu.
10. Fin de programme
Le lave-vaisselle s’arrête automatiquement.
11. Arrêt du lave-vaisselle
Pour éteindre l’appareil appuyez sur la touche "Marche/Arrêt".
Lorsque le programme est terminé, il est recommandé de débrancher
l’appareil et de couper l’arrivée d’eau.
Attendez quelques minutes avant de vider le lave-vaisselle; vous
éviterez de vous brûler et la vaisselle sera plus sèche.
Attention
N’ouvrez pas la porte pendant la phase de chauffage: car de
l’eau chaude pourrait vous éclabousser.
Une attention particulière doit être prise lorsque vous ouvrez
la porte pendant la phase de chauffage ou immédiatement
après la fin du programme, de la vapeur brûlante pourrait
s’échapper.
En général, il est conseillé de ne pas ouvrir la porte lorsque le
lave-vaisselle est en fonction; si vous deviez quand même le faire,
un dispositif de sécurité provoque l’arrêt de l’appareil.
Videz d’abord le panier inférieur, puis celui du dessus; vous éviterez ainsi que
la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.
Page 25
57
Entretien
Nettoyage à l’intérieur et à l’extérieur de l’appareil
Nettoyez les joints d’étanchéité de la porte et les distributeurs de produit de
lavage et de rinçage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et
avec du produit de lavage.
Nettoyez régulièrement les surfaces extérieures de l’appareil et le bandeau de
commande avec un chiffon doux humide et, si nécessaire, uniquement avec
des détergents doux. N’employez jamais de produits abrasifs ou de solvants
(acétone, trichloréthylène, etc...).
Nettoyage des filtres centraux
(après chaque lavage)

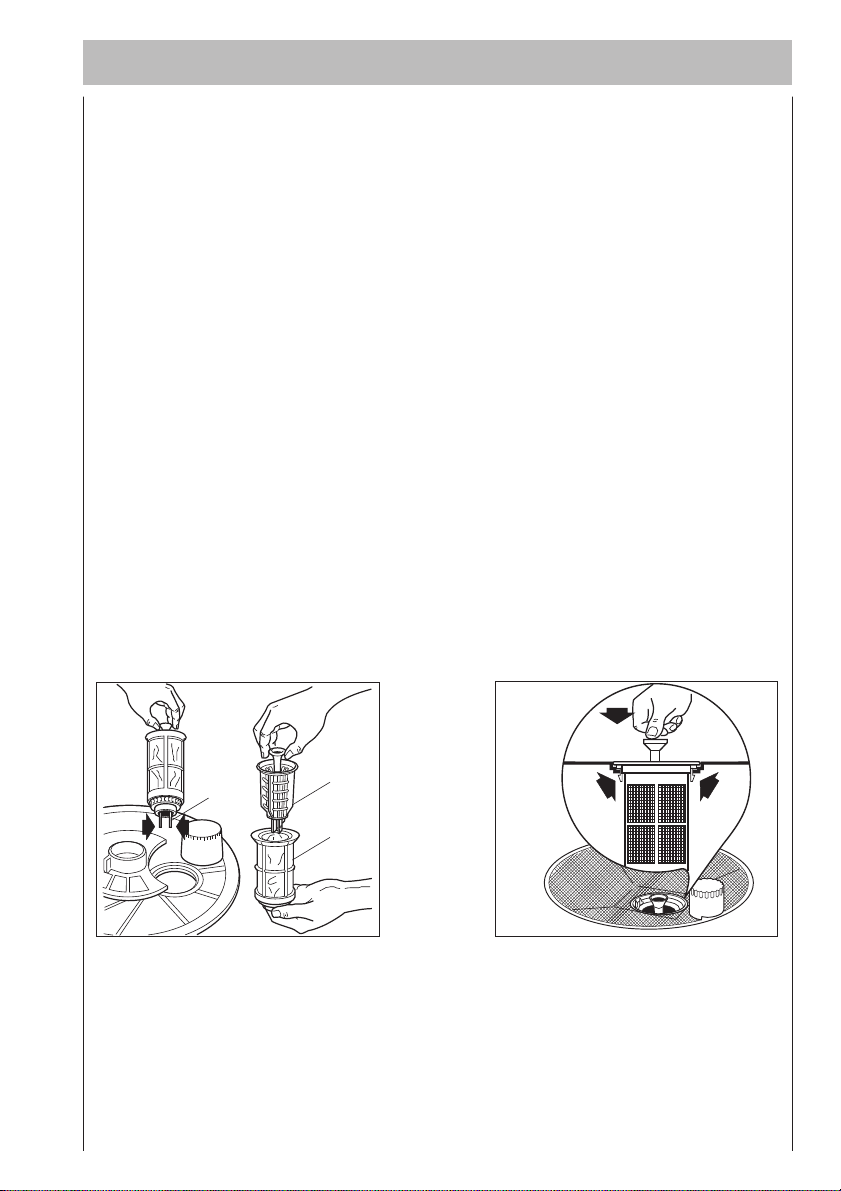

Débarrassez les filtres centraux (B) et (C) de leurs impuretés en les passant
sous l’eau courante et en vous aidant d’une petite brosse.
Les filtres (B) et (C) se retirent ensemble en tirant l’entonnoir central vers le
haut, dégagez ensuite le filtre (C) en pressant simultanément les deux ailettes
(D).
Une fois le nettoyage effectué, réinsérez les filtres en les poussant
jusqu’à ce qu’ils soient bien engagés dans leur logement.
MA02
B
D
C
MA08
Page 26
58
Nettoyage du grand filtre
(Régulièrement)

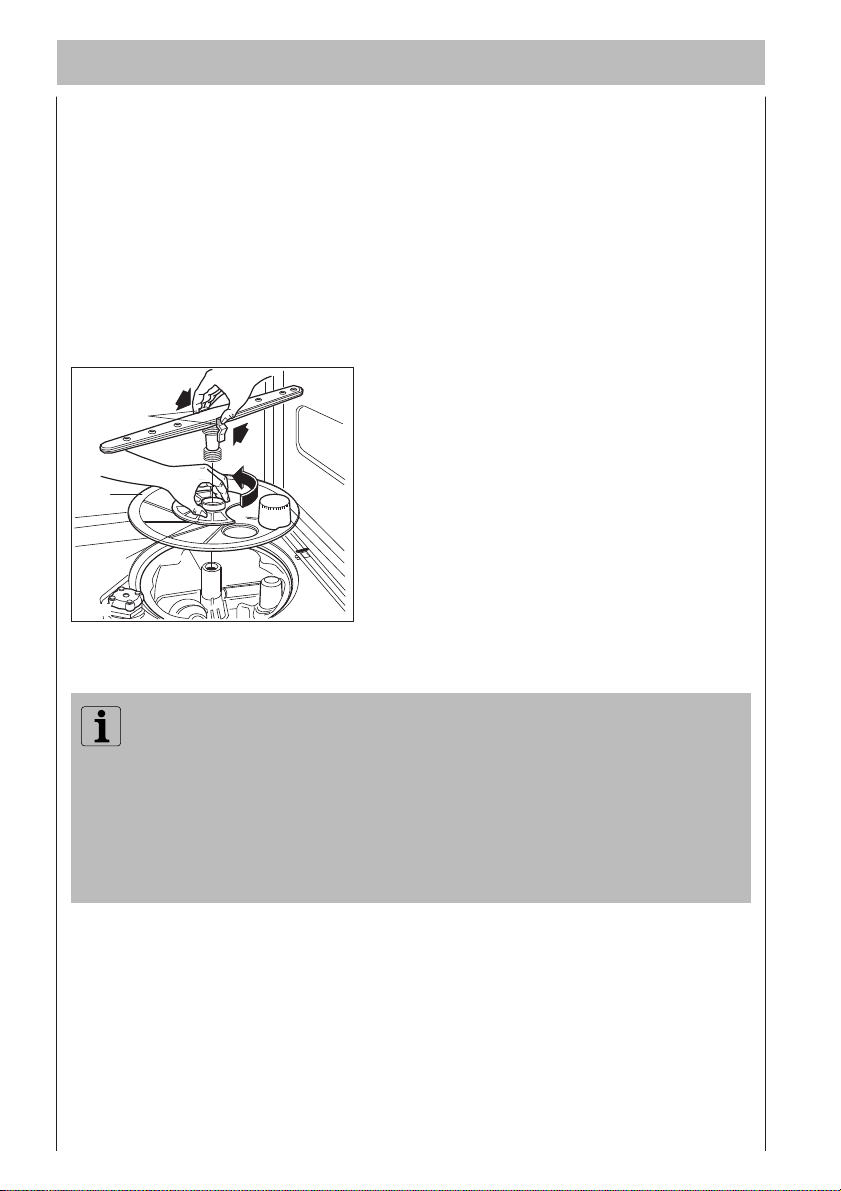

Nettoyez le filtre (A) des deux côtés, en le passant sous l’eau courante, et en
vous aidant d’une petite brosse.
Pour l’enlever, ôtez le bras inférieur en appuyant sur les deux ailettes (E) et
tournez dans le sens contraire des aiguilles d’une montre l’embout de
fixation (F), puis dégagez le tout. Remontez le filtre en effectuant les
opérations inverses.
Attention:
N’utilisez jamais le lave-vaisselle sans filtres.
Si les filtres ne sont pas bien en place, on obtient de mauvais
résultants de lavage.
Le nettoyage des filtres est indispensable pour que l’appareil
fonctionne de façon optimale.
MA03
F
A
E
Page 27
59
Problèmes de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d’opérations
d’entretien non correctes ou d’oubli, et il est possible d’y remédier facilement
sans avoir recours à un technicien.
Avant d’appeler le Service Après-Vente, vérifiez si vous êtes en mesure de
résoudre le problème par vous-même, en vous reportant aux instructions
suivantes. Si ces conseils ne vous permettent pas de réparer la panne, mettezvous en contact avec notre service après-vente.
La machine ne démarre pas
● La porte n’est pas bien fermée.
● L’appareil n’est pas bien branché.
Enfoncez bien la prise dans la fiche.
● Absence de courant à la prise.
L’eau n’arrive pas à la machine
● Le robinet est fermé.
● Coupure générale d’eau.
● Le tuyau d’arrivée est plié.
● Redresser le tuyau.
● Le filtre dans le tuyau d’arrivée est obstrué.
Nettoyez le filtre dans l’extrémité du tuyau d’arrivée.
Les filtres sont bouchés
● Nettoyez les filtres (voir "Entretien").
Les bras de lavage ne tournent pas.
● Assurez-vous que la vaisselle est chargée correctement.
La machine n’évacue pas l’eau
● Le tuyau d’évacuation est plié.
● Redresser le tuyau.
● L’évier est peut être bloqué. Eliminer ce qui bloque l’évier.
● La rallonge du tuyau d’évacuation ne convient pas.

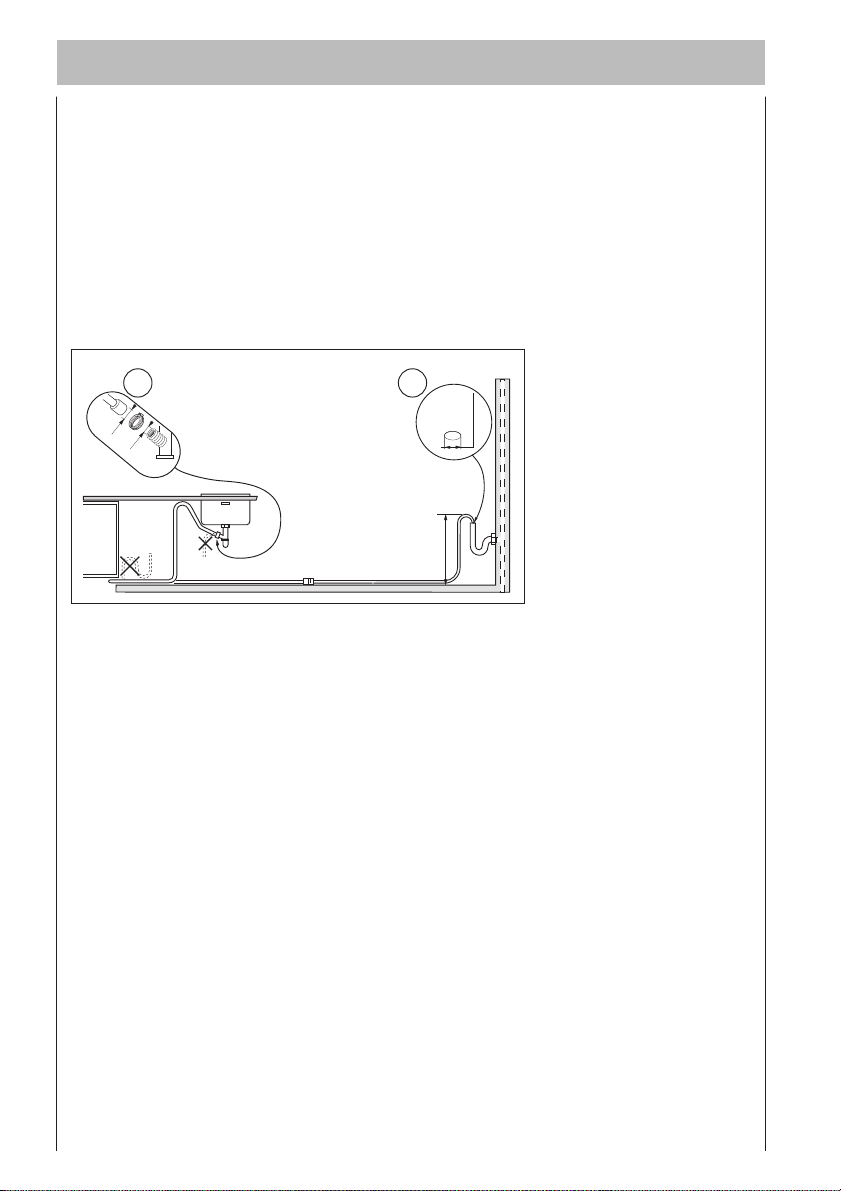

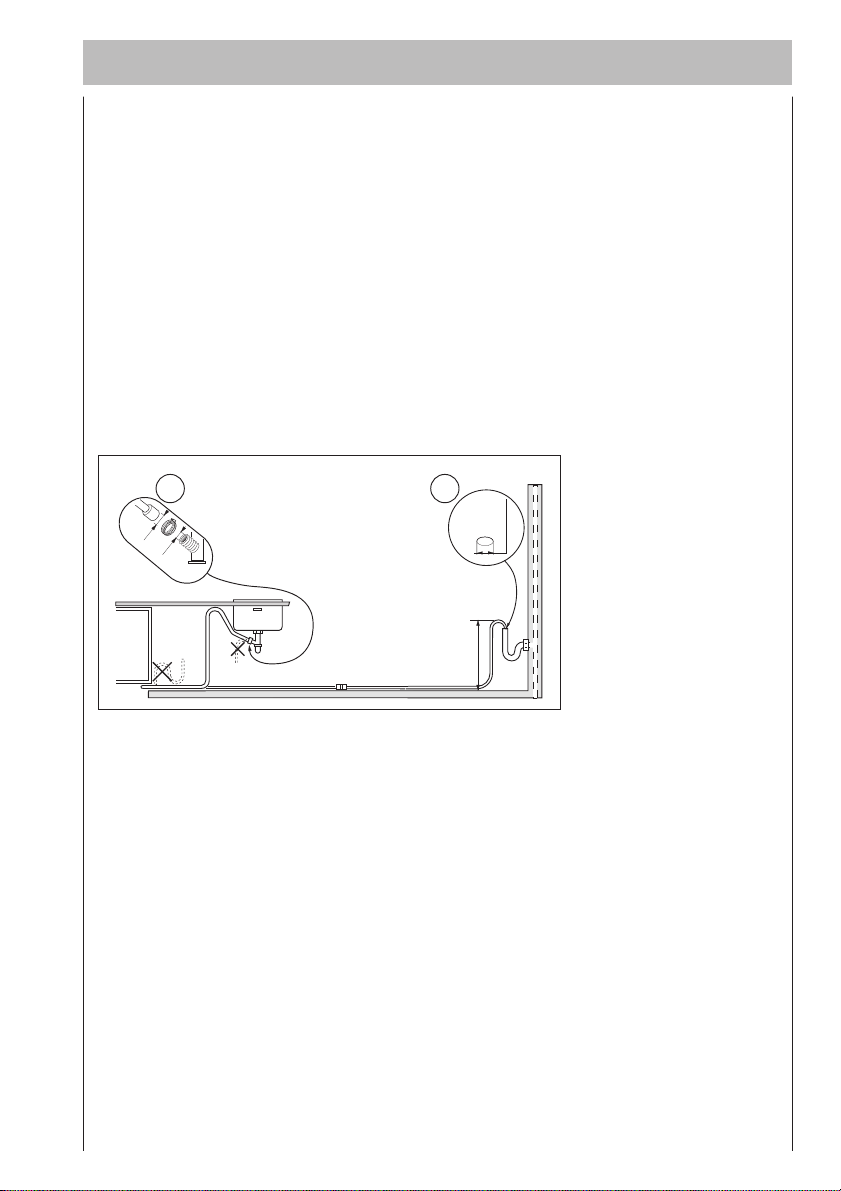

Suivez attentivement les instructions de branchement pour l’évacuation.
● L’évacuation au mur est sans ventilation.
Page 28
60
Trop de bruit pendant le lavage
● Les pièces de vaisselle se cognent entre elles.
● Les bras de lavage touchent la vaisselle.
La porte se ferme difficilement
● Le lave-vaisselle n’est pas de niveau ou n’a pas été correctement encastré.
La vaisselle n’est pas propre
● Les paniers sont trop chargés.
● La vaisselle n’est pas correctement placée.
● Les bras de lavage sont bloqués.
● Les trous des bras sont obstrués.
● L’entonnoir de passage de l’eau au centre du panier supérieur est obstrué
par la vaisselle.
● Les filtres sont bouchés.
● Les filtres ne sont pas bien mis en place.
● Le produit de lavage n’est pas bien dosé ou ne convient pas.
● Le produit de lavage est devenu dur ou il est de mauvaise qualité.
● Le bouchon du réservoir de sel n’est pas bien fermé.
● Le programme de lavage ne convient pas au type de salissure.
Traces de calcaire
● Manque de sel régénérant ou le réglage de l’adoucisseur ne correspond
pas à la dureté de l’eau.
Vaisselle mal séchée
● Absence de produit de rinçage ou quantité insuffisante.
Page 29
61
Service après-vente
Dans le chapitre concernant les "Problèmes de fonctionnement", nous avons
fourni une liste des principaux inconvénients que vous pouvez résoudr e par
vous-même. Si vous désirez vous mettr e en contact avec notre service aprèsvente pour résoudre l'un des cas cités ci-dessus ou bien parce que l'appareil ne
marche pas bien, veuillez ne pas oublier que la visite de notre technicien ne
peut pas se faire gratuitement, même si l'appareil est encore en garantie.
Si vous ne trouvez pas d'explication pour la panne dans le mode d'emploi, il
vaut mieux que vous vous adressiez à notre service après-vente.

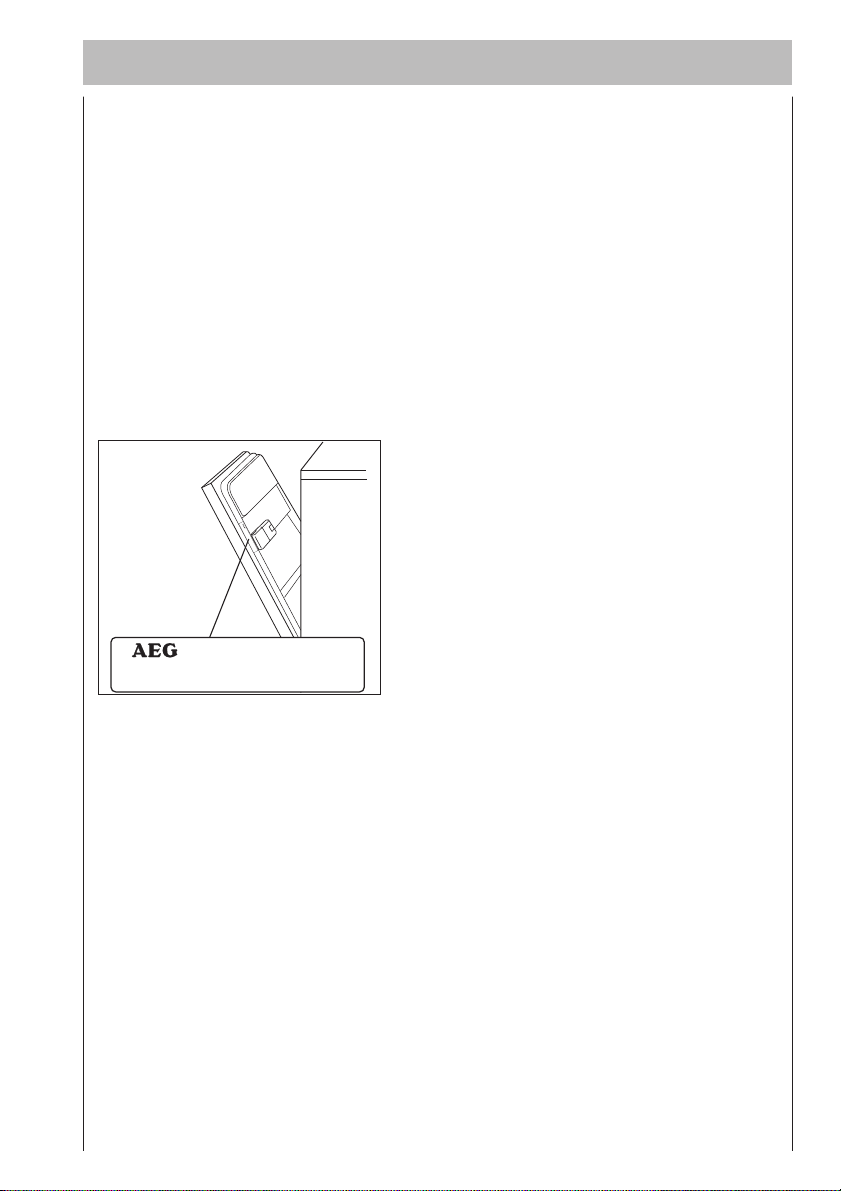

Quand vous y faites appel, veuillez citer le numéro de l'appareil (E-NR) et le
numéro de série (F-NR) qui se trouvent sur la plaque d'immatriculation.
Celle-ci est placée sur la droite, en haut, à l'intérieur de la porte.
Pour garder ces numéros à votre portée, nous vous conseillons de les recopier
ci-dessous.
E-NR ..............................
F-NR ..............................
En précisant ces données, vous permettrez à notre service après-vente
d'identifier la pièce requise, si bien que l'appareil pourra être réparé dès la
première visite de notre technicien, sans qu'il soit nécessaire de prévoir des frais
supplémentaires pour d'autres déplacements.
F-NR
......
E- NR
......
Prod.No.
........
Ser. No.
.........
Mod.
........
Page 30
62
DIMENSIONS Largeur 44.6 cm
Hauteur 81.8 - 87.8 cm
Profondeur max. 58 cm
Profondeur max. avec
porte ouverte 111.4 cm
TENSION/FREQUENCE 220/230 V 50 Hz
PUISSANCE ABSORBEE MOTEUR LAVAGE 200 W
PUISSANCE ABSORBEE ELEMENT CHAUFFANT 2800 W
PUISSANCE TOTALE 3000 W
PRESSION DE L’EAU D’ ALIMENT A TION Min. 50 kPa (0.5 bar)
Max. 800 kPa (8 bar)
CAPACITÉ (COUVERTS STANDARD IEC) 8
CONSOMMATIONS: Eau 17 l
Electricité 1.1 kW/h
Données techniques
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (concernant la basse tension) et modifications
successives;
- 89/336/CEE du 03/05/89 (concernant la compatibilité
électromagnétique) modifications successives.
Page 31
63
Installation
Mise en place

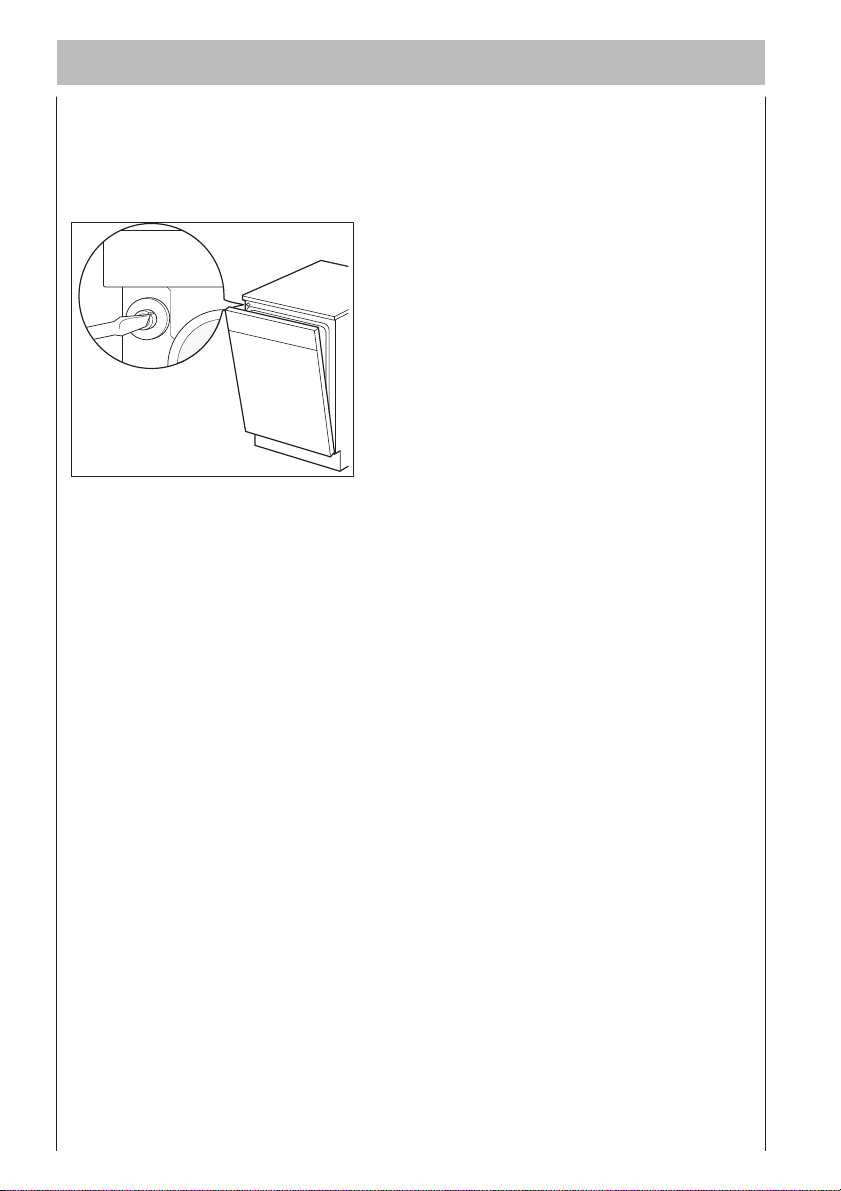

Placez l'appareil le plus près possible du robinet d'eau et de l'endroit prévu
pour l'évacuation de l'eau sale.
Pour que la porte se ferme correctement, il faut que l'appareil soit stable et
bien horizontal.
Réglez les pieds pour que l'appareil soit bien horizontal.
Important: L'application du panneau décor doit avoir lieu avant l'encastrement
de l'appareil.
Consulter les instructions pour l’installation sur le gabarit de montage.
Faites attention aux aspects suivants avant l’installation:
Quand on ouvre la porte, à la fin du programme de lavage, il y a de la vapeur
qui sort du lave-vaisselle et qui risque de déformer ou d’endommager les
plans de travail, s’ils ne sont pas hydrofuges.
L’emballage de l’appareil comprend une protection métallique. Il faut bien la
mettre en place de toute façon, pour éviter d’endommager le plan de travail.
La protection doit être montée comme cela est indiqué sur le gabarit de
montage.
Ensuite, on peut installer le lave-vaisselle à l’emplacement prévu, à l’intérieur
du meuble.
Pendant l’encastrement du lave-vaisselle, veillez à ce que le tuyau de
vidange et le câble d’alimentation puissent se déplacer librement à l’arrière
de l’appareil, dans le bas, pour éviter de les plier ou de les écraser.
Page 32
64
Branchement au réseau de distribution d'eau
Le lave-vaisselle est conçu selon les prescriptions de sécurité en vigueur et il
est doté d'un dispositif de sécurité empêchant le reflux de l'eau de rinçage
dans la conduite d'eau du robinet. Le lave-vaisselle peut être raccordé à l'eau
froide ou chaude jusqu'à 60°C max.
Le raccordement du lave-vaisselle à un chauffe-eau ouvert est fortement
déconseillé.
Le tuyau d'arrivée d'eau est doté d'un raccord à vis (selon la norme DIN 259)
raccordable à un robinet d'arrêt (robinet d'eau) à raccord fileté (3/4").
Les joints d'étanchéité adéquats sont fournis. N'utilisez aucun autre joint. Les
écrous du raccord à vis peuvent être serrés à la main.
Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation,
utilisez exclusivement un tuyau complet normalisé disponible auprès de notre
SAV. Ne le coupez en aucun cas.
Attention! Le tuyau d'arrivée d'eau ne doit pas être coudé, comprimé ou
emmêlé. Veillez à une pose soigneuse.
Afin que la prise d'eau du robinet dans votre cuisine ne soit pas restreinte,
nous vous conseillons d'installer un robinet d'eau supplémentaire. Si cela est
impossible, ajoutez un raccord en T sur le robinet d'eau existant.
L'installation murale supplémentaire vous incombant peut être limitée grâce à
I'utilisation d'un.mélangeur d'évier à raccordement et robinet à soupape d'arrêt.
Pression d'eau minimale:
0,5 bar (5 N/cm
2
, 0,05 MPa).
Si la pression d'eau est inférieure à 0,5 bar, demandez conseil au SAV.
Pression d'eau maximale:
8 bars (80 N/cm
2
, 0,8 MPa).
Une pression supérieure à 8 bars nécessite le montage d'un réducteur de
pression (disponible auprès d'un revendeur spécialisé).
Page 33
65
Branchement à la vidange
L'extrémité du tuyau de vidange peut être branchée:
1. Au siphon de vidange de l'évier, en la fixant au moyen d'un collier.
2. À une ouverture dans le mur, munie d'un évente, dont le diamètre interne
doit être de 4 cm au moins.
Le branchement pour l’évacuation doit se trouver à une hauteur comprise
entre 30 cm (minimum) et 100 cm (maximum).
Le tuyau de vidange peut s'orienter à droite ou à gauche.
Evitez de plier ou d'écraser le tuyau, car ceci pourrait ralentir le passage de
I'eau ou même l'empêcher.
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
Page 34
66
Rallonge du tuyau de vidange
S'il faut mettre une rallonge au tuyau de vidange, elle ne doit pas avoir plus
de 2 mètres de longueur et elle ne doit pas avoir un diamètre interne
inférieur à celui du tuyau fourni.
Faites passer la rallonge sur le sol et ne la faites monter que près de la
vidange.
Les raccords utilisés pour le branchement du tuyau de vidange doivent avoir
un diamètre interne qui ne soit pas inférieur à celui du tuyau de vidange.
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
Page 35
67
Système de protection contre les fuites d'eau
Pour empêcher les dommages causés par des fuites éventuelles, le lavevaisselle est doté d'un système de protection contre les fuites d'eau.
Outre une protection contre le débordement empêchant la montée incontrôlée
de l'eau dans l'appareil, ce dernier possède une protection contre les fuites
(interrupteur à flotteur placé au fond de la cuve). Celui-ci se déclenche en cas
d'inétanchéité de l'appareil.
En cas d'incident, la soupape de sûreté placée dans l'appareil coupe
immédiatement l'arrivée d'eau et la pompe d'évacuation se met en marche.
Ainsi, I'eau ne peut plus déborder. L'eau restant dans l'appareil est
automatiquement évacuée par la pompe.
Ce système fonctionne même si l'appareil est éteint. Il ne doit toutefois pas
être débranché.
L'incident est signalé par un bruit de pompe, même lorsque l'appareil est éteint.
● En cas d'incident, fermez tout d'abord le robinet d'eau. Puis retirez la fiche
de l'appareil. En cas de branchement fixe: retirez le(s) fusible(s) ou dévissez
le(s) fusible(s) à vis.
Branchement électrique
Branchez l'appareil à une prise munie d'une fiche de terre.
Le branchement fixe au secteur ne peut être effectué que par un électricien
qualifié, conformément aux caractéristiques techniques de branchement de
la Compagnie d'Electricité locale.
Vous trouverez toutes les données nécessaires pour le branchement
électrique sur la plaque d'immatriculation qui se trouve à droite de la porte.
Si l'appareil n'est pas équipé d'un adaptateur pour voltages variables, il faut
suivre les instructions qui se trouvent sur le schéma des commutations du
point d'alimentation.
Lorsqu'on branche le lave-vaisselle au secteur, il faut vérifier que le
voltage de ce dernier corresponde au voltage nominal indiqué sur la
plaque d'immatriculation.
Le fabricant ne reconnaît aucune responsabilité en cas d'accident dû au
non-respect de ces normes de sécurité.
Pour débr ancher le lave-vaisselle, il suffit de retirer la fiche. Si l'appareil a un
branchement fixe, il faut intervenir au niveau de l'équipement électrique
(fusibles, interrupteur automatique, interrupteur de protection de courant
parasites ou autres, avec une ouverture entre les contacts de >3 mm).
Page 36
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
152988 56/0
0/1098
frde nl
Loading...
