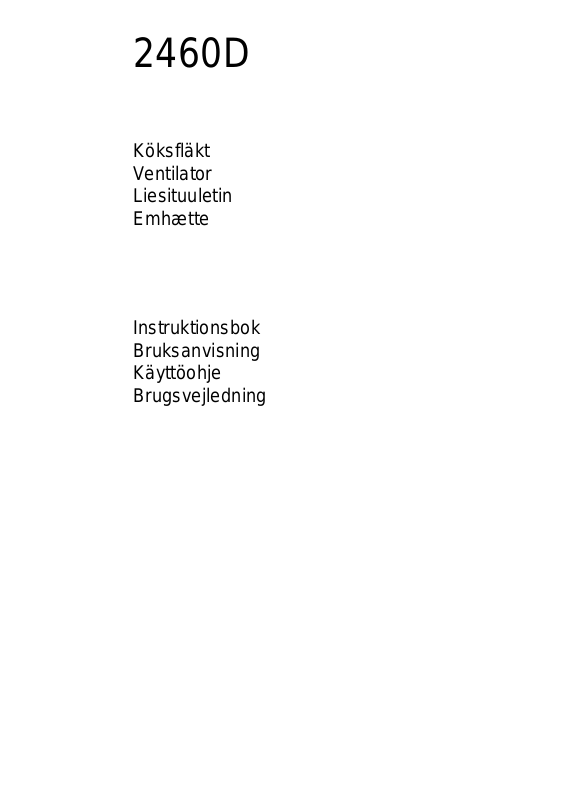

Page 1
2460D
Köksfläkt
Ventilator
Liesituuletin
Emhætte
Instruktionsbok
Bruksanvisning
Käyttöohje
Brugsvejledning
Page 2
S Innehållsförteckning ............................................................2
N Innholdsfortegnelse...........................................................12
FIN Sisällysluettelo...................................................................22
DK Indholdsfortegnelse ...........................................................32
Innehållsförteckning
Säkerhetsinformation .........................................................................2
Beskrivning av köksfläkten .................................................................3
Så här använder du din fläkt...............................................................4
Skötsel och rengöring.........................................................................5
Om fläkten inte fungerar.....................................................................7
Tekniska data .....................................................................................7
Installation ..........................................................................................8
Säkerhetsinformation
Fläkten får endast användas i enskilt hushåll och för normal
hushållsanvändning. Den uppfyller internationella säkerhetsföreskrifter
och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo
eliminera alla olycksrisker.
Läs därför noga igenom anvisningar, råd och varningstexter innan du
installerar och börjar använda fläkten. Ge speciellt akt på texter med
en varningstriangel för att undvika skador på person eller egendom.
Tänk på att spara bruksanvisningen, som måste finnas om fläkten
säljs eller överlåts på annan person.
Vid installation och service
• All eventuell elektrisk installation skall utföras av behörig fackman
och installationen av fläkten bör utföras av kunnig person. Arbete
utfört av person utan tillräcklig kunskap kan försämra fläktens
funktion samt leda till skada på person och/eller egendom.
• Minsta tillåtna avstånd från fläktens underkant till elektrisk spis eller
häll är 50 cm och till gasspis eller gashäll är 65 cm.
• Kontrollera att fläktens anslutningssladd inte kommer i kläm vid
installation.
• Fläkten är endast elektriskt avstängd när stickkontakten eller
säkringen (proppen) är borttagen.
• Observera att utblåsningsluften inte får ledas in i rökkanal som
används för avledning av rökgaser från bruksföremål, som matas
med annat slag av energi än elenergi, som t ex oljepanna eller
vedspis.
2
Page 3
Vid användning
• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat
lättantändligt utan tillsyn. Vid en eventuell brand: Stäng omedelbart
av köksfläkten och spisen. OBS! Kväv elden med lock. Använd
aldrig vatten.
• Flambering bör inte ske under fläkten. Det kan orsaka brand. Tänk
också på att stekfett tar eld om det blir överhettat. Lämna aldrig
stekpannan utan uppsikt.
• Fläktens fettfilter skall regelbundet rengöras för att undvika att fett
kan droppa ner på kokzonen och orsaka brand. Se vidare under
rubriken “Skötsel och rengöring” i instruktionsboken.
Vid skrotning
• Förhindra olyckor med den skrotade fläkten. Ta bort stickkontakten
från vägguttaget och kapa sladden vid utgången från fläkten.
Kontakta din kommun för information om var du kan lämna din fläkt
eller kontakta AB Elektroservice.
Beskrivning av
köksfläkten
Funktioner
Två system är möjliga:
• Utblås via trumsats (extra
tillbehör)
och evakueringskanal.
• Återcirkulation genom kolfilter
(extra tillbehör).
Fig. 1
Tillbehör
Detta medföljer köksfläkten:
• 1 köksfläkt komplett med belysning, kontrollpanel och fettfilter.
• 1 utdragbar stödstruktur komplett med fläktenhet.
• 1 skärm.
• 1 anslutning för avledningsrör Ø 150 -125 -120 mm.
• 1 påse med denna bruksanvisning, expansionspluggar och skruvar
för montering av köksfläkten.
Följande beställs genom återförsäljaren:
• Kolfilter, KF20 . Kolfilter skall användas då fläkten ansluts till
systemet “återcirkulation”.
3
Page 4
Så här använder du din fläkt
Kontrollpanelen
För att få bästa resultat så rekommenderas låg hastighet vid normala
förhållanden och hög hastighet vid större koncentration av os och
ånga. Starta fläkten några minuter innan matlagningen påbörjas så att
ett undertryck bildas i köket. Efter avslutad matlagning bör fläkten gå i
ytterligare 15 minuter eller tills dess os och ångbildning försvunnit. På
fläktens framsida (front) sitter reglagen:
a
a- Kontrollampa för A V/PÅ.
b- Brytare för belysning: Denna brytare används till att släcka och
tända belysningen som köksfläkten är utrustad med.
c- A V/PÅ återcirkulationsmotor - Denna brytare används till att välja
fläkthastighet 1.
d- Brytare för fläkthastighet 2: Denna brytare används till att välja
fläkthastighet 2.
e- Brytare för fläkthastighet 3: Denna brytare används till att välja
fläkthastighet 3.
bc
Fig. 2
d
e
Ventilera på rätt sätt
För att fläkten skall fungera oklanderligt måste det skapas ett
undertryck i köket. Håll därför köksfönstren stängda när fläkten är
igång. Öppna gärna ett fönster i ett angränsande rum när fläkten
används.
Viktigt att veta
Används fläkten samtidigt med t ex en öppen eldstad som tar luften
inifrån huset, kan detta orsaka baksug och rök i rummet. Åtgärda
genom att öppna ett fönster. Gäller ej då fläkten är försedd med
kolfilter.
4
Page 5
Skötsel och rengöring
Gör alltid fläkten strömlös genom att dra ur stickkontakten eller
skruva ur säkringen (proppen) innan rengöring.
Rengör filtret ofta. Fettbeläggningen i filter och imkanal utgör
brandrisk om man t ex skulle glömma att stänga av en
spisplatta (eller vid överhettning av annat slag).
Rengöring av kåpan
Fläktens utsida rengörs med en fuktig tvättduk och rengöringsmedel
avsett för rostfritt. Använd inte frätande, repande eller brandfarliga
medel vid rengöring.
Rengöring av fettfiltren
Rengöring bör ske var eller
varannan månad beroende på
användning. Ju renare fettfiltret är,
desto bättre kan
detta ta upp fett. Tag bort filtren så
här :
• Tryck först clipset Q på
metallfettfiltret N bakåt, och
avlägsna filtret nedåt. Fig. 3.
Fettfiltret består av
aluminiumtrådar, där fettet fångas upp. Filtret rengöres i hett vatten
med hand-diskmedel eller i diskmaskin. Låt filtret torka innan det sätts
tillbaka. OBS! I diskmaskin kan filtret få en viss missfärgning.
Q
N
N
Fig. 3
Byte och rengöring av kolfilter
Gäller endast vid återcirkulation. Kolfilterna absorberar lukter och
dofter. Jämfört med andra kolfilter, kan LONGLIFE kolfilter rengöras
och åter användas. Vid normal användning skall kolfiltret rengöras
varannan månad.
Bästa sättet att rengöra filtret är i diskmaskinen. Använd vanligt
maskin-diskmedel och högsta temperaturen (65º C). Rengör filtret
separat för att undvika matrester eller dyligt att fastna i filtret för att vid
ett senare tillfälle förorsaka lukter och dofter. För att återställa filtret till
normal funktion, skall filtret torkas 10 minuter i en ugn, maximal
temperatur 100º C.
5
Page 6
Efter ungefär tre års användning skall filtret bytas ut och ersättas med
ett nytt eftersom filtrets funktion har reducerats.
• Montering
Lossa skruven a och ta bort kolfiltrets c stödram b. Fig. 4.
Placera kolfiltret (madrass) i ramen och återmontera stödramen.
• Följ anvisningarna i omvänd ordning för nedmontering.
d
c
b
Fig. 4
a
Byte av lampa
Gör fläkten strömlös innan byte av lampa. Byt lampan så här (Fig. 5):
• Öppna på lamphöljet med hjälp av en skruvmejsel.
• Ersätt den trasiga lampan mot en likvärdig.
• Återställ lamphöljet.
Fig. 5
6
Page 7
Om fläkten inte fungerar
Innan Du kontaktar service
Läs igenom bruksanvisningen samt kontrollera nedanstående punkter
för att försäkra dig om att du inte kan åtgärda felet på egen hand.
• Är säkringen i elcentralen hel?
• Är stickkontakten isatt?
• Är evakueringsslangen rätt monterad?
• Är fettfiltret rengjort?
• Är lysröret helt och ordentligt isatt.
Service och reservdelar
Om service tillkallas inom EHL-åtagandet för att åtgärda ovan
problem, riskerar du att själv få stå för kostnaden. Detta gäller också
om du använt produkten till annat än den är avsedd för.
Service och reservdelar till din produkt får du via din återförsäljare eller
AB Elektroservice (se under “Hushållsutrustning, vitvaror” i
telefonkatalogens, Gula sidor). Uppge produktens modellbeteckning,
produkt- och serienummer enligt dataskylten. Tag bort fettfiltret så
hittar Du dataskylten.
I Finland ansvarar Oy Electrolux Kotitalouskoneet Ab-Huoltolux i
Björneborg för service och reservdelsförsäljning, tel. (02) 622 33 00.
Konsumentköp EHL
Vid försäljning till en konsument i Sverige gäller Konsumentköp EHL
samt övriga EHL-bestämmelser, vilka återförsäljaren tillhandahåller.
Kom ihåg att spara kvittot och EHL försäkringsbevis.
Garanti (gåller för Finland)
Produkten har två (2) års garanti. Garantivillkoren uppfyller branchens
allmänna villkor, vilka tillhandahålls av leverantören eller
återförsäljaren. Spara kvittot som verifikation på inköpsdatumet.
Kostnaderna kan debiteras åven under den tid som omfattas av
kostnadsfri service om:
- reklamationen är omotiverad
- anvisningarna i bruksanvisningen inte har följts.
Konsumentkontakt
Har du frågor angående produktens funktion eller användning ber vi
dig ringa vår konsumentgrupp, tel.nr. 08 - 672 53 60.
I Finland kontaktas konsumentrådgivare på tel. 0200-2662 (0,95 mk/
min) eller via e-mail: carelux.fsh@electrolux.fi .
7
Page 8
Tekniska data
Modell 2460 D
Yttermått Höjd 680-1 130 mm (675-1225 Återcirkulation)
Bredd 598 mm
Djup 450 mm
Belysning Max 2x20 W
Fettfilter 2 st.
Spänning 230 V
Total effekt 195 W
Extra tillbehör:
Kolfilter KF 20 P-nr. 942 120 600
Installation
Uppackning
OBS! Kontrollera att fläkten inte är skadad. Eventuella transportskador
skall omedelbart anmälas till den som ansvarat för transporten.
Skador, felaktigheter och ev saknade delar skall omedelbart anmälas
till säljaren. Lämna inte förpackningsmaterialet så att små barn kan
leka med det.
Placering
Fläktkåpan monteras frihängande på vägg. Minsta tillåtna avstånd
från fläktens underkant till elektrisk spis eller häll är 50 cm och till
gasspis eller gashäll är 65 cm.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökgaser från bruksföremål, som matas med annat
slag av energi, som t ex oljepanna eller vedspis.
Elanslutning
Eluttaget bör placeras inuti skorstenen. Fläkten är försedd med sladd
och jordad stickpropp, och skall anslutas till 230V.
8
Page 9
Montering av köksfläkten - Fig. 6
• Endast för version med utblås: Placera skorstenens övre del så
att utblåsöppningarna H inte är synliga efter avslutad installation (se
även sekvens A, B och C).
• För in köksfläkten som är komplett med kontrollpanel, fettfilter och
belysning (1) i motorenheten med hjälp av gejderna. Anslut
belysningen och motorn till kontrollpanelen (2) och fäst de två
delarna vid varandra med tio skruvar (3).
• Markera mittpunkten på väggen för att underlätta monteringen (4).
Placera sedan mallen så att dess mittlinje motsvarar markeringen
och dess nedre del motsvarar den monterade fläktens nedre del
(5).
• Borra två ø 8 mm hål och fäst stödbygeln med två
expansionspluggar och skruvar i väggen (6). Häng upp köksfläkten
(7). Justera placeringen med skruvarna (8, 9).
• Märk från kåpans insida ut de två hål som skall användas för den
definitiva fixeringen (10).
• Avlägsna kåpan (11), borra två Ø 8mm hål (12) och sätt i två
expansionspluggar i väggen (13).
• Använd skorstenarnas stödbygel G som mall och borra två ø 8 mm
hål på den övre sidan nära taket för fastsättning av stödbygeln (vid
användning av version med återcirkulation ska
ventilationsskärmen F monteras på stödbygeln G med fyra skruvar).
För in två expansionspluggar i väggen (14) och fäst stödbygeln med
två skruvar (15).
• Häng upp kåpan (16) igen och fixera den definitivt med två skruvar
(17).
• Anslut den ena änden av avledningsröret (18) till anslutningsringen
B och den andra änden till rökkanalen (version med utblås) eller till
anslutningsringen på ventilationsskärmen F (version med
återcirkulation).
• Förbered elanslutningen (19).
• Fäst först skorstenen ovanför (20a) stödbygeln G (20b). Låt sedan
skostenens nedre del glida ned tills den stöder mot köksfläktens
övre del (21). Fäst skorstenens nedre del med två skruvar från
fläktens insida (22).
• Anslut fläkten till hemmets elsystem. Kontrollera att köksfläkten
fungerar korrekt.
9
Page 10
A – B – C
Endast för version med återcirkulation
20a
H
1
21
18
19
1
1
B
9
8
9
2
20a
20b
G
15
F
7-16
11
9
8
8
12
13
10
13
14
7-16
11
4
14
20b
6
5
12
10
10
Fig. 6
17
1
17
1
3
3
22
3
3
22
Page 11
240
22
898
340 ± 5
270
60
100
Ø 120 innen
Ø 100/120 außen
Ø 150
Utblåsslang
X
Ø 150mm
20
105
510 ± 5
Elektrisk spis/häll 500 mm
Gas spis/häll 650 mm
105
=
Vägguttag
105
265
898
=
Väggfäste/konsol
Elektrisk spis/häll 500 mm
Gas spis/häll 650 mm
11
Loading...
