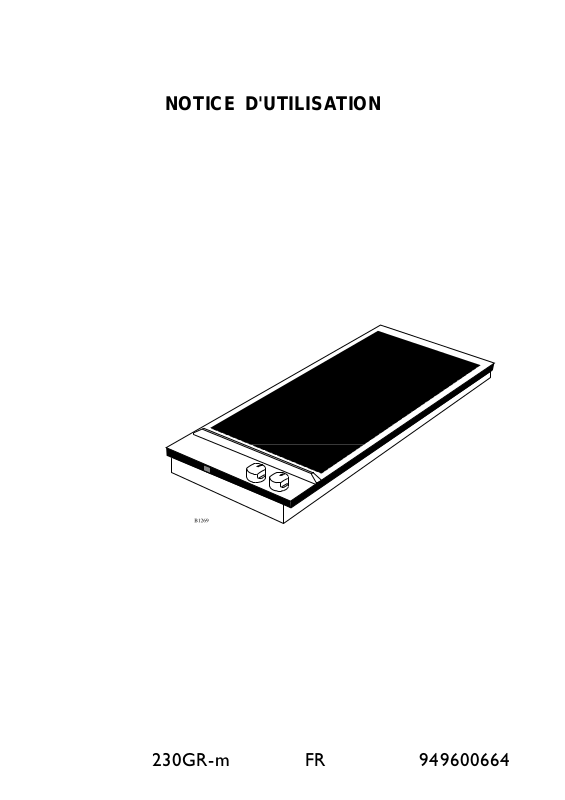

NOTICE D'UTILISATION

230GR-m FR 949600664

1

AEG vous félicite.

Chère cliente,
Cher client,

Nous vous félicitons d’avoir opté pour un appareil AEG. Pour en tirer le meilleur
profit, il est essentiel que vous vous familiarisiez avec ses fonctions et accessoires.
Aussi, nous vous recommandons vivement de lire cette notice.

Accordez une attention toute particulière aux passages marqués par le symbole .
Il s’agit de consignes à respecter pour éviter les accidents.

Conservez la notice afin de pouvoir la consulter en cas d’incertitude. Si vous
revendez ou offrez plus tard votre appareil, il est absolument conseillé de remettre
la notice à son nouveau propriétaire.

La notice est composée de manière à pouvoir être consultée à tout moment et
rapidement. La première partie est une présentation générale du produit. Elle est
suivie de conseils sur ce qu’il faut faire avant la première mise en service de
l’appareil. Référez-vous fréquemment au chapitre “Mode d’utilisation” jusqu’à ce
que votre appareil n’ait plus de secrets pour vous. Le Chapitre “Nettoyage &
Entretien” contient des recommandations importantes sur l’entretien régulier et
périodique de chaque pièce. Si vous rencontrez des difficultés dans l’emploi de
votre gril, le chapitre “Service” vous donnera quelques idées sur la manière de
résoudre vous-même certains problèmes techniques. A la fin de la brochure
figurent les nom et n˚ de téléphone du S.A.V. le plus proche de votre domicile.

Il vous suffit de suivre les recommandations données dans ce mode d’emploi pour
que votre travail quotidien à la cuisine soit plus facile, et la préparation de vos
repas festifs encore plus agréable.

Agréez, chère cliente, cher client, l’expression de nos meilleures salutations.

2

Table des matieres

Titre Page

Partie intéressant lutilisateur

AEG vous félicite. ........................................................................................ 2

Consignes de sécurité ................................................................................ 4

Dessin descriptif .......................................................................................... 6

Mode d'utilisation ........................................................................................ 7

La plaque à griller ................................................................................. 7

Minuteur ............................................................................................... 8

Quelques conseils dutilisation .............................................................. 9

Nettoyage et entretien .............................................................................. 10

Retrait du panneau.............................................................................. 10

Revêtements inox ............................................................................... 11

Plaque céramique ............................................................................... 11

Partie intéressant linstallateur

Réceptionnement de lappareil...................................................................... 11

Fiche technique ............................................................................................. 11

Installation .................................................................................................. 12

Montage .................................................................................................. 14

Service .................................................................................................. 15

Comment lire cette notice:

1... 2... Pas à pas

Consignes de sécurité

3

Conseils pratiques

Protection de l’environnement

Consignes de sécurité

Cet appareil est destiné à un usage
strictement domestique. Tout autre
emploi risque de provoquer des
accidents.

Protection des enfants

Faites attention aux enfants lorsque
l’appareil est en marche. Ne les
laissez jamais toucher ou manipuler
les boutons de commande.

Mode d’emploi

Ne faites jamais frire une
préparation ou fondre de la graisse,
de la paraffine ou un autre produit
inflammable sans surveiller
constamment l’opération. En cas de
feu, remettez à zéro tous les
boutons de commande et fermez la
hotte de ventilation si votre cuisine
en est équipée.

Etouffez le feu à l’aide d’un
couvercle d’ustensile. N’utilisez
jamais d’eau pour éteindre les
flammes.

Assurez-vous que la plaque non
employée est bien éteinte. Les
boutons de commande doivent être
sur zéro.

Nettoyage et entretien

Les règles d’hygiène et de sécurité
imposent que la plaque soit tenue

dans un état de parfaite propreté.
Sur la plaque chaude, les taches de
graisse et les résidus d’aliments
dégagent de la fumée malodorante
et peuvent même provoquer des
débuts d’incendie.

S.A.V.

Le S.A.V et les réparations de
l’appareil doivent être effectués par
AEG ou un organisme agréé par
cette entreprise. N’employez que
les pièces d’origine garantie livrées
par cette entreprise.

Emballage

Eliminez l’emballage, qui ne doit
jamais rester à la portée des
enfants.

Installation

L’installation de la plaque doit être
effectuée par un électricien
professionnel ou par un technicien
agréé par le fabricant, et jamais par
une personne n’ayant pas la
compétence requise, une telle
personne risquant d’une part de
causer des accidents matériels et
corporels, d’autre part
d’endommager l’appareil. A
l’installation de l’appareil, veillez à
ce que le cordon d’alimentation

électrique ne soit pas coincé ou
écrasé.

4

Elimination

Respectez les consignes de sécurité
lorsque vous serez amené à
éliminer votre appareil. Retirez le
cordon électrique de la prise et
coupez-le à son point d’entrée dans
l’appareil.

5

Lampe témoin

Dessin descriptif

Boutons de commande

Lampe témoin

Place chauffante céramique

Kontrolleuchte für die Kombi-Grill

30

25

20

0

5

15

10

Commande du grill

Minuteur

6

Mode d'utilisation

La plaque à griller

Réglage de la température

La température de la plaque est

Témoin lumineux

réglable en continu.

0 Eteint
1 Température minima
9 Température maxima

Témoin lumineux

S’allume dès que la plaque est mise en
marche.

Commande

Le bouton de commande permet de
régler en continu le niveau de chaleur
de la plaque (de 1 à 9). Le niveau 9
correspond à la chaleur maximale.
Démarrez sur ce niveau, puis baissez la
chaleur pour achever la cuisson de
votre préparation (voir tableau ci­dessous.

Niveau Type de cuisson
0 Plaque éteinte
1 - 2 Réchauffe-plat
3 - 4 Réchauffement du pain
5 - 6 Cuisson lente, maintien de la

température d’ébullition
7 - 8 Grillade
9 Préchauffage, rissolage, pochage
Tableau de réglage par type de cuisson

30

25

20

0

5

15

10

7

Minuteur

Réglez le minuteur sur la durée
de cuisson voulue (max. 30
minutes).

Le minuteur n’étant pas couplé au
corps chauffant peut être utilisé
indépendamment de la plaque.

Tableau de réglage de la plaque

Plat Niveau chal. Temps min. Observations
Réchauffe-plat 1 - 2 - Placer les ustensiles de

cuisson sur la plaque.
Réchauffement du pain 3 - 4 individuel Mettre le pain sur la plaque.
Cuisson complémentaire, Utilisé par exemple pour le
Frémissement du liquide 5 - 6 - 7 individuel poisson en sauce. Mettre la

marmite sur la plaque.
Saucisses grillées 7 10 min Retourner toutes les 2 min.
Pain grillé 7 2 min 1 min. sur chaque côté.
Brochettes 8 12 - 15 min Retourner toutes les 4 min.
Poisson en papillotes 9 10 - 12 min 5 - 6 min sur chaque côté.
Boeuf saignant 9 4 - 6 min 2 - 3 min. sur chaque côté
Boeuf au bacon 9 16 min tourner toutes les 4 min.

8

Quelques conseils

La plaque à griller est un appareil qui
innove dans la mesure où le plat à
préparer cuit directement sur la plaque.
Elle convient parfaitement pour griller
les beaux morceaux de viande maigre,
mais aussi le poisson et le pain. Son
avantage est que la viande garde son
jus (et son goût) et ne devient jamais
sèche.

Par contre, la plaque ne convient pas
pour les préparations très grasses, car
la graisse se rassemble dans les
rainures et nuit à la qualité du résultat.

La plaque à griller sert également à
d’autres types de cuisson. Ainsi, elle
est tout indiquée pour la cuisson des
poissons entiers en poissonnière. Elle
peut en outre faire office de réchauffe­plat.

Réglez la plaque sur la chaleur
maximale (niveau 9). Lorsque la
saumonière entrera en ébullition, ou
après ± 12 min., baissez le niveau sur
le minimum et laissez frémir 35 min.
Votre saumon sera alors prêt à être
servi.

En garniture, nous recommandons des
pommes primeurs sautées au beurre et
persillées. Le plat peut être également
servi avec des petits pois à la sauce
hollandaise.

Recette: Saumon entier au
court-bouillon

Le saumon est un mets délicat qui se
prépare entier dans une saumonière qui
cuira parfaitement sur la plaque à
griller.
Préparez une marinade de ±1½ litre
contenant 100 g. de sucre, 2 dl de
vinaigre, eau, 2 feuilles de laurier,
quelques grains de poivre et des
rondelles de citron. Mettez le saumon
entier dans la marinade.

9

Nettoyage et entretien

L’hygiène et la sécurité imposent
le nettoyage quotidien et régulier
de la plaque de cuisson.
Les taches de graisse et les
résidus d’aliments dégagent de la
fumée lorsque la plaque est
chaude et peuvent, dans le pire des
cas, provoquer des départs
d’incendie.

Retrait du panneau

Le retrait du panneau vous permet de
faire plus facilement les opérations de
nettoyage.

Comment retirer le panneau :

1. Tenir le panneau comme indiqué sur
le dessin.

2. Le soulever vers le haut.

3. Nettoyer la plaque supérieure comme
recommandé au chapitre « Nettoyage
de la plaque métallique »

Attention aux deux ergots : ils sont
pointus et peuvent blesser.

1. Emettre le panneau en place.
NE PAS OUBLIER de l’orienter
correctement.

Ne jamais utiliser des objets durs
ou tranchants pour dégager le
panneau d’encastrement.

Le panneau ne doit pas être lavé
dans le lave-vaisselle.

10

Revêtements inox

Ces surfaces sont à nettoyer chaque
jour avec un chiffon humide fortement
essoré. En cas d’encrassement
important, appliquez une crème de
récurage liquide. Procédez toujours
dans le sens de polissage de l’acier.
Pour que le métal conserve tout son
éclat, il est recommandé de lui
appliquer à intervalle régulier un
produit à polir spécial inox. Fourbissez
toujours dans le sens de polissage du
métal.

N’employez jamais de brosse-
éponge, éponge de fer ou autre

produit susceptible de rayer la
surface.

Plaque à griller

Toujours nettoyer la plaque après
emploi. Pour cela :

4. Répartir encore une fois de l’eau
additionnée de savon de vaisselle à
l’aide d’une brosse-éponge et
frotter énergiquement la surface de
la plaque avec le côté rugueux de
l’éponge.

5. Chauffer la plaque jusqu’à ce que
l’eau entre en ébullition tout en la
frottant avec une brosse à crins
durs.

6. Eteindre la plaque dès que l’eau se
met à bouillir. Continuer à frotter
la plaque avec la même brosse.

7. Laisser refroidir suffisamment
pour pouvoir toucher la plaque
sans se brûler.

8. Eponger l’eau sale avec de
l’essuie-tout.

9. Essuyer la plaque avec un torchon
sec.

10. Enduire la plaque d’une fine
couche d’huile de cuisine.

1. Verser de l’eau sur la plaque,
ajouter un peu de savon de vaisselle
et enlever le plus de résidus
adhérents à l’aide du grattoir.
Essuyer l’eau sale avec de
l’essuie-tout.

2. Répartir l’eau et le savon de
vaisselle (ou crème à récurer) à
l’aide du côté rugueux d’une brosse­ éponge. Frotter énergiquement.

3. Essuyer l’eau sale avec de l’essuie­ tout.

11

Réceptionnement de l’appareil

A la réception de l’appareil, vérifiez
que celui-ci est intact et ne comporte
aucun défaut.

Accidents de transport

Tout dommage occasionné par le
transport de l’appareil non assuré par
vous-même doit être signalé au
revendeur dans un délai d’une semaine
à compter de la date de réception de
l’appareil.

Portez sur la première page de la
présente Notice le numéro de série
indiqué sur la plaque signalétique fixée
sur le côté gauche de l’appareil afin de
le retrouver facilement dans le cas où
vous auriez à faire appel au s.a.v.

Fiche technique

Modèle 230 GR-m:

Encombrement:
Largeur: 290 mm
Profondeur: 510 mm
Hauteur: 45 mm
Poids: 7,0 kg
Puissance totale: 1500 W

Droits de modifications réservés.

12

Installation

Installation électrique

L’installation électrique doit
être effectuée par un électricien
professionnel ou un technicien
agréé par le fabricant. Réalisée
par une personne n’ayant pas la
compétence requise, cette
opération risque de provoquer
des dommages matériels et des
accidents corporels. Elle peut
aussi compromettre le
fonctionnement de la friteuse.

L’installation électrique doit être
conforme à la réglementation relative
aux installations à courant de haute
tension et à toutes normes particulières
appliquées par les distributeurs
d’électricité locaux.

Raccorder le cordon d’alimentation
comme indiqué ci-contre.
Desserrer les vis de la plaque de
recouvrement au fur et à mesure du
montage des fils conducteurs.
Connecter l’appareil directement à la
prise de courant ou la rosace de sortie.
La connexion de plusieurs appareils se
fera sur une boîte de jonction.

Desserrer

Raccordement de l’appareil
1 phase - N - Terre

Type de conducteur:
1 mm² HO5VV-F.

13

Montage

L’unité Frontline peut être montée sur
tout plan de travail d’une épaisseur
située entre 28 à 40 mm.

Fixation

Desserrer les pièces de fixation
suffisamment pour pouvoir les insérer
sous le plan de travail.
A l’aide d’un tournevis, serrer les
pièces contre le plan.

Découpe

Découper un évidement rectangulaire
dont la largueur sera dans tous les cas
de 490 mm et la longueur égale à la
somme des longueurs hors-tout des
éléments à installer, moins 20 mm.

Pose des traverses de
renforcement

Chaque élément est fourni avec une
traverse de renforcement. Celle-ci ne
doit pas être vissée au cadre. Elle sera
maintenue en place par le profil
d’encadrement de l’élément.

Distance minimale
au mur latéal:
50 mm

Traverses de
renforcement

Distance minimale au
mur du fond en
matériau inflammable:
50 mm

14

Encombrement des éléments

Longueurs:
145 mm:

Extracteur

290 mm:

2 pl. verre céramique
2 brûleurs à gaz
Gril

580 mm:

4pl. verre céramique
4 brûleurs à gaz

720 mm:

4pl. verre céramique

Montage de cahque table de
cuisson encastrable

Au montage de chaque table de
cuisson encastrable (2 ou 4 foyers dans
un plan de travail dont l’paisseur est
au-dessus de 30 mm, il faut une
découpe de chaque côte de l’ouverture
pour le passage du câble électrique.

15

Service

Avant de faire appel au S.A.V. - Conseil technique

Nature du problème

L’appareil ne fonctionne

pas...........

Les fusibles sautent constamment.

Solution

Vérifiez si l’appareil est allumé.
Vérifiez le relais HPFI/UFI - Vérifiez
les fusibles.

Il est probable que vous utilisez
simultanément un trop grand nombre
d’appareils électriques. Si le gril est
branché à un groupe de fusibles de 10
Amp., le risque de coupures à
répétition sera particulièrement élevé.

16

20

325 88-1690 Rev. 1-903
