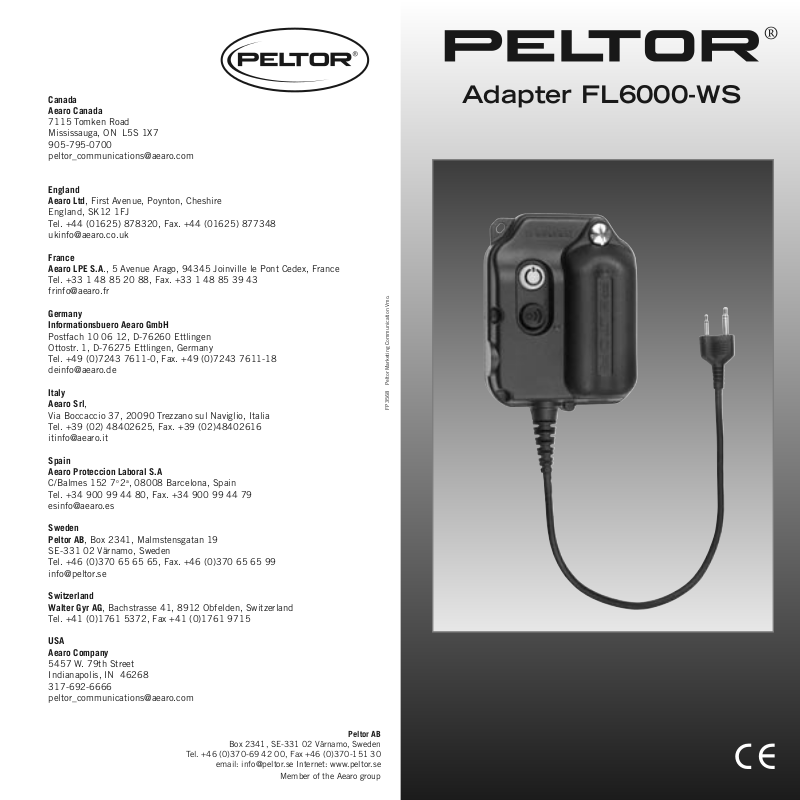

Aearo FL6000WS User Manual

Canada
Aearo Canada

7115 Tomken Road
Mississauga, ON L5S 1X7
905-795-0700
[e-mail]

England
Aearo Ltd, First Avenue, Poynton, Cheshire

England, SK12 1FJ
Tel. [phone], Fax. [phone]
[e-mail]

France
Aearo LPE S.A., 5 Avenue Arago, 94345 Joinville le Pont Cedex, France

Tel. [phone], Fax. [phone]
[e-mail]

Germany
Informationsbuero Aearo GmbH

Postfach 10 06 12, D-76260 Ettlingen
Ottostr. 1, D-76275 Ettlingen, Germany
Tel. [phone], Fax. [phone]
[e-mail]

Italy
Aearo Srl,

Via Boccaccio 37, 20090 Trezzano sul Naviglio, Italia
Tel. [phone], Fax. [phone]
[e-mail]

Spain
Aearo Proteccion Laboral S.A

C/Balmes 152 7o 2a, 08008 Barcelona, Spain
Tel. [phone], Fax. [phone]
[e-mail]

Sweden
Peltor AB, Box 2341, Malmstensgatan 19

SE-331 02 Värnamo, Sweden
Tel. [phone], Fax. [phone]
[e-mail]

Switzerland
Walter Gyr AG, Bachstrasse 41, 8912 Obfelden, Switzerland

Tel. [phone], Fax [phone]

USA
Aearo Company

5457 W. 79th Street
Indianapolis, IN 46268
317-692-6666
[e-mail]

Adapter FL6000-WS

FP3568 Peltor Marketing Communication Vmo.

Tel. [phone], Fax [phone]

Box 2341, SE-331 02 Värnamo, Sweden

email: [e-mail] Internet: www.peltor.se

Member of the Aearo group

Peltor AB

C E

C

B

E

A

Peltor WS Adapter

Peltor Adapter FL6000-WS

Gratulerar till ett bra produktval!

Peltors WS adaptrar i FL6000-serien har testats och godkänts enligt
EMC-direktivet 89/336/EEC, vilket innebär att kravet för CE-märkning är
uppfyllt.

Peltor WS adaptrar är också anpassade för Bluetooth® V.1.1 standard och är
certierade i enlighet med:

EN 300 328 (radio test)
EN 301 489-1/-7-17 (EMC test)
EN 60 950 (electric safety, low voltage directive)
FCC part 15.247 (US and Canada radio test)

Läs noga igenom denna bruksanvisning för att få största möjliga nytta av
Din Peltorprodukt.

EGENSKAPER

Peltors adapterserie FL6000-WS erbjuder trådlös länkning av Peltorheadset
till de esta aktuella kommunikationsradiomodeller på marknaden.

Design

Adaptern är innesluten i en funktionell, tät och robust dosa, utan utstående
delar. Storleken är funktionsanpassad och kan användas i handen. Den är
även lätt att bära fäst på klädseln, utan att den är i vägen eller riskerar att
haka i.

På baksidan har adaptern en kraftig fästklämma (A), som kan vridas 360°
för att adaptern ska kunna användas så smidigt och exibelt som möjligt i
alla situationer. Fästklämman kan tas bort om adaptern ej behöver sättas
fast. Adaptern har också en fästögla (E), som kan användas för säkring, då
fästklämman inte används.

Anslutningskabel

Ugående ledning (B) har kontaktdon för anslutning till respektive kommuni­kationsradio- eller telefonmodell. Ledningen ansluts mot dosan i en följsam
och hållbar böjavlastning.

Tryckknappar

De två knapparna för till- och frånslag (C) samt synkronisering (pairing) (D)
är tillverkade i ett speciellt mjukt plastmaterial. De är placerade på framsidan
och är utformade för bästa manöverbarhet. Till/Från-knappen har en Iysdiod,
som visar till- och frånläge samt andra indikeringar.

Strömförsörjning

Batterilock för enkelt batteribyte. Två alkaliska 1,5-voltsbatterier typ AA
medföljer. Peltor har också en NiMH-ackumulator (ACK03), som kan ersätta
torrbatterier.

En nycklingsknapp (PTT) kan också monteras på adaptern. (Monteras av
Peltor Service Center.)

Användning

1. Synkronisering

Bluetooth-länken öppnas genom synkronisering (pairing), som endast är
möjlig då adaptern är frånslagen.

Förbered ditt Peltor WS headset (eller annan Bluetiooth-enhet) för synkro­nisering.

• Tryck samtidigt minst 2 sekunder på både Till/Från- och synkronise­ringsknapparna.

Synkroniseringsknappen visar grönt ljus under synkroniseringen.
Om synkroniseringen lyckades avges 8 korta gröna blinkningar. Om synkro­niseringen inte lyckades avges rött ljus under 1 sekund.

Adaptern söker efter era Bluetooth-enheter, men kan endast lagra 10 enheter
i minnet. Gör därför ett nytt försök om synkroniseringen inte lyckats vid första
försöket. Efter 30 sekunder kommer adaptern automatiskt att stängas av.
Efter en lyckad synkronisering är adaptern tillkopplad och länkad till den
andra Bluetooth-enheten. Vid eventuellt byte av länkad enhet måste ny
synkronisering utföras.

2. Tillkoppling av adaptern

Anslut adaptern till kommunikationsradion respektive telefonen.

• Tryck minst 2 sekunder på Till/Från-knappen som visar grönt ljus under

tillkopplingen. Därefter avges korta gröna blinkningar var 5:e sekund.

Justera volymen på den anslutna enheten till önskad avlyssningsnivå.

3. Automatisk omkoppling av ljudet till kommunikationsradio

Om en ansluten kommunikationsradio stödjer funktionen och omkopplingen
är elektriskt överförd till adaptern kan ljudet automatiskt växlas över till
kommunikationsradions högtalare när adaptern inte har förbindelse med
headsetet över Bluetooth-länken.

4. Varning för lågt batteriinnehåll

Vid lågt energiinnehåll i slutet av användningstiden sjunker spänningsnivån
på batteriet och när omkring 5 minuter återstår av användningstiden, varnar
adaptern med tre korta låga toner i headsetet var 30:e sekund för att batteri­byte snarast bör ske. Lysdioden på adaptern skiftar till rött. Adaptern stängs
av automatiskt när batteriet är tomt.

5. Räckviddsindikeringar

Om Bluetooth-länkens räckvidd är överskriden hörs en lågfrekvent ton under
2 sekunder var 30:e sekund och åter inom räckvidd hörs en kort stigande
tonkombination.
Se även instruktionen för Peltor WS headset.

6. Frånkoppling

• Tryck minst 2 sekunder på Till/Från-knappen. Frånkoppling bekräftas
med rött ljus under 1 sekund.

Manuell frånkoppling av adaptern alltid möjlig och den stängs av automatisk
efter 2 timmar om headsetet stängs av eller om den är utanför räckvid­den. Inom räckvidden stängs den av 15 timmar efter senaste sändning.

VIKTIG ANVÄNDARINFORMATION

• Förvara inte adaptern i temperaturer över +60 ºC

• Elektroniken i adaptern är godkänd för användning i temperaturer mellan
–10 ºC och +60 ºC, men den fungerar också utanför dessa gränser.

• Materialet påverkas endast ringa av de esta kemiska ämnen. Vid
användning i extrema miljöer; kontakta Din återförsäljare eller Peltor
för ytterligare information.

TEKNISKA DATA

Vikt: 155 g / 5.47 oz inkl. batterier

RESERVDELAR

• Fästkämma Art.nr TKD5005

• Kabelklämma Art.nr TKFL01

• Ackumulator Art.nr DEACK03

• Batterilock Art.nr 1173 SV

PELTOR ADAPTER FL6000-WS

Congratulations on your choice of product!

The FL6000 series of Peltor WS adapters has been tested and approved in
accordance with EMC directive 89/336/EEC, which means that it complies
with the requirements for CE marking.

Peltor WS adapters are designed to comply with the Bluetooth® V.1.1 stand­ard and are certied in accordance with:

EN 300 328 (radio test)
EN 301 489-1/-7-17 (EMC test)
EN 60 950 (electrical safety, low-voltage directive)
FCC part 15.247 (US and Canada radio test)

Please read carefully through these user’s instructions in order to get the
maximum benet from your Peltor Product.

FEATURES

Peltor’s FL6000-WS series of adapters permit wireless connection of Peltor
headsets with most currently available models of communication radio on
the market.

Design

The adapter is enclosed in a rugged and functional sealed case without any
protruding parts. Its size is optimised for its purpose and it can be used in
your hand. It is also easy to carry around attached to your clothing, without
getting in the way or getting caught on other items.

On the rear of the adapter is a heavy-duty attachment clip (A), which can be
rotated through 360° so that the adapter can be used as conveniently and
exibly as possible in all situations. The attachment clip can be removed if
there is no need to attach the adapter. The adapter also has an attachment
eye (B), which can be used to secure it if the attachment clip is not used.

Connecting cable

The output lead (B) has a plug for connecting to the chosen model of com­munication radio or mobile phone. The lead is connected to the case by a
pliable and durable sleeve.

Pushbuttons

The two buttons for switching on and off (C) and pairing (D) are made of a
special soft plastic. They are located on the front of the case and shaped to
ensure ease of operation. The On/Off button has an LED that shows when
the adapter is on or off, as well as giving other information.

A Push-To-Talk (PTT) button can also be tted to the adapter (at a Peltor
Service Center).

OPERATION

1. Pairing

The Bluetooth link is established by pairing, which can only be done when
the adapter is switched off.

Set up your Peltor WS headset (or other Bluetooth device) for pairing.

• Press the On/Off button and the pairing button simultaneously for at least

two seconds.
The pairing button glows green while pairing is in progress.
If pairing is successful, the LED will briey ash green eight times. If pairing
is not successful, the LED will glow red for one second.

The adapter searches for other Bluetooth devices, but can only store 10

Caution:
Modifications not expressly approved by this company could void 
the user's authority to operate the equipment

devices in its memory. You should therefore try again if synchronisation
does not succeed the rst time. After 30 seconds the adapter will switch off
automatically.
If pairing has been successful, the adapter will be connected and linked to
the other Bluetooth device. If the linked device is replaced, you will have to
pair them again.

2. Connecting the adapter

Connect the adapter to the communication radio or mobile phone.

• Press the On/Off button for at least two seconds. It will glow green while

connection is taking place, then briey ash green every ve seconds.

Adjust the volume of the connected device to the desired level.

3. Automatic switching of sound to communication radio

If a connected communication radio supports the feature, and if switching
is transferred electrically to the adapter, the sound can be automatically
switched to the speaker of a communication radio when the adapter does
not have a connection with the headset over the Bluetooth link.

4. Low battery level warning

When the battery is nearing the end of its useful life, the voltage will drop,
and when around ve minutes of battery life are left the adapter will sound
three low, short tones every 30 seconds to warn you that the battery should
be replaced as soon as possible. The LED on the adapter will glow red. The
adapter will be switched off automatically when the battery is discharged.

5. Range indications

If the range of the Bluetooth link is exceeded, you will hear a low-frequency
tone that lasts for two seconds every 30 seconds, and when the device is
back in range you will hear a short combination of tones with rising fre­quency.
Also refer to the instructions for your Peltor WS headset.

6. Disconnection

• Press the On/Off button for at least two seconds. The LED will glow red for

one second to conrm disconnection.

The adapter can be switched off manually at any time and will be switched
off automatically after two hours if the headset is switched off or if it is out of
range. Even if it remains within range, it will be switched off 15 hours after
the last transmission.

IMPORTANT USER INFORMATION

• Do not store the adapter at temperatures above +60ºC

• The electronics in the adapter are approved for use at temperatures be-

tween -10ºC and +60ºC, but will also operate outside these limits.

• The material is only marginally affected by most chemical substances. If

you intend to use it in extreme environments, please contact your dealer

or Peltor for further information.

“This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) This device may not cause harmful interfer­ence, and (2) this device must accept any interference received, including
interference that may cause undesired operation.”

TECHNICAL DATA

Note: This equipment has been tested and found to comply with the 
limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. 
These limits are designed to provide reasonable protection against 
harmful interference in a residential installation. This equipment 
generates, uses and can radiate radio frequency energy and, if not 
installed and used in accordance with the instructions, may cause 
harmful interference to radio communications. However, there is no 
guarantee that interference will not occur in a particular installation. If this 
equipment does cause harmful interference to radio or television 
reception, which can be determined by turning the equipment off and on, 
the user is encouraged to try to correct the interference by one or more 
of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver

- Connect the equipment into an outlet on a circuit different from that to 
which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

RFExposure mobil:

provide a separation distance of at least 20 cm from all persons and

The internal / external antennas used for this mobile transmitter must

must not be co-located or or operating in conjunction with any other

antenna or transmitter."

The Peltor WS Adapter is designed to comply with the Bluetooth® V.1.2
standard (headset and hands-free proles) and has been certied in ac­cordance with:
EN 300 328 (radio test)
EN 301 489-1/-7-17 (EMC test)
EN 60 950 (electrical safety, low-voltage directive)
FCC part 15.247 (US and Canada radio test)

Weight: 155 g / 5.47 oz incl. batteries

SPARE PARTS

• Attachment clip Art. no. TKD5005

• Cable clip Art. no. TKFL01

• Rechargeable battery Art. no. DEACK03

• Battery cover Art. no. 1173 SV
