ARGO 55
motorisation pour portail à battants
Notice d’installation
Page 2
Rev. 01.2006 - Notice d'Installation
Page 2
SOMMARIO
1 PRECAUTIONS ..................................................................................................................... 3
1.1LEXIQUE DES MOTS TECHNIQUES ......................................................................................... 3
1.2PRECONISATIONS D'EMPLOI ................................................................................................. 3
2 DESCRIPTION GÉNÉRALE....................................................................................................... 4
2.1USAGE PRÉVU ..................................................................................................................... 4
2.2DISPOSITIFS INCLUS DANS L'EMBALLAGE .............................................................................. 4
2.3ACCESSOIRES (EN OPTION) ................................................................................................... 5
2.4CARACTERISTIQUES TECHNIQUES ......................................................................................... 5
3 INSTALLATION DE L'OPÉRATEUR ........................................................................................... 6
3.1VÉRIFICATIONS PRÉLIMINAIRES ............................................................................................. 6
3.2DESCRIPTION DE L'INSTALLATION (STANDARD) ..................................................................... 6
3.3PROCÉDURE DE MONTAGE .................................................................................................... 8
3.4INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE ..................................................................... 11
4 INSTALLATION DES ACCESSOIRES (EN OPTION) ................................................................... 12
4.1INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION ............................................... 12
4.2INSTALLATION DES PHOTOCELLULES ................................................................................. 13
4.3INSTALLATION DU SÉLECTEUR À CLÉ .................................................................................. 14
5 CABLAGE ELECTRIQUE ....................................................................................................... 15
5.1SCHEMA D'IMPLANTATION ................................................................................................. 15
5.2DESCRIPTION DES ARMOIRES ELECTRONIQUES .................................................................... 15
5.3CABLAGE ELECTRIQUE PLATINES ET MOTEURS .................................................................... 17
5.4CÂBLAGE DES ACCESSOIRES (EN OPTION) ........................................................................... 19
5.5 MISE EN SERVICE ALIMENTATION ....................................................................................... 23
5.6 PROGRAMMATION RADIO .................................................................................................. 24
5.7 MISE EN SERVICE ET PROGRAMMATION .............................................................................. 25
5.8PROGRAMMATION MODIFICATION ...................................................................................... 25
5.9 VERIFICATIONS - ANOMALIES ............................................................................................. 27
Page 3
Rev. 01.2006 - Notice d'Installation
Page 3
1 PRECAUTIONS
1.1 LEXIQUE DES MOTS TECHNIQUES
MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou
par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une deuxième
impulsion pour obtenir la fermeture du portail.
MODE AUTOMATIQUE
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou
par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même, après le
temps de pause programmé.
VERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens horaire pour bloquer l'opérateur. Introduire cette clé
dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
DEVERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur. Introduire
cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
CYCLE
Durée pendant laquelle le portail ouvre ou ferme.
ECOINCON
L'écoinçon c'est la place disponible pour permettre au motoréducteur, quand le portail est ouvert, de se déployer
sans toucher d'obstacle (mur).
1.2 PRECONISATIONS D'EMPLOI
Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice
pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la présente notice.
Toute autre utilisation pourrait compromettre son efficacité et représenter une source de danger.
Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A. Vérifier la présence d'un disjoncteur
différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.
ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation est
destinée.
ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les préconisations
stipulées dans la notice.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre
tous risques mécaniques de mouvement de la motorisation.
ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d’origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa- tion dans le cas
d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit s'abstenir
de faire toute tentative de réparation pour remédier à un défaut.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à motoriser,
ni des déformations qui pourraient intervenir lors de l'utilisation.
Avant toute intervention sur l'installation, couper l' alimentation courant secteur (230 volts) et déconnecter
la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistence telephonique
6 jours/7 0,34 TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne
sont pas autorisées.
Page 4
Rev. 01.2006 - Notice d'Installation
Page 4
2 DESCRIPTION GÉNÉRALE
2.1 USAGE PRÉVU
L’automatisme, permet d’automatiser les portails battants domestiques avec des vantaux jusqu’à 1,8 m de longueur
avec une ouverture maximum de 120°.
Il est constitué par des opérateurs articulés électromécaniques irréversibles, alimentés à 12 Vcc, associé chacun
à une armoire électronique. Le système irréversible garantit le blocage mécanique du portail quand le moteur n’est
pas en fonction. Un déverrouillage manuel permet de manœuvrer le portail en cas de dysfonctionnement.
L’automatisme a été conçu et construit pour contrôler l’accès des véhicules. Eviter toute autre utilisation.
2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE
L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance au
contenu de l'emballage ainsi que le parfait état des dispositifs.
A B
C
D
E
C
D
A B
E
M
L
L
M
A) Opérateur
B) Opérateur

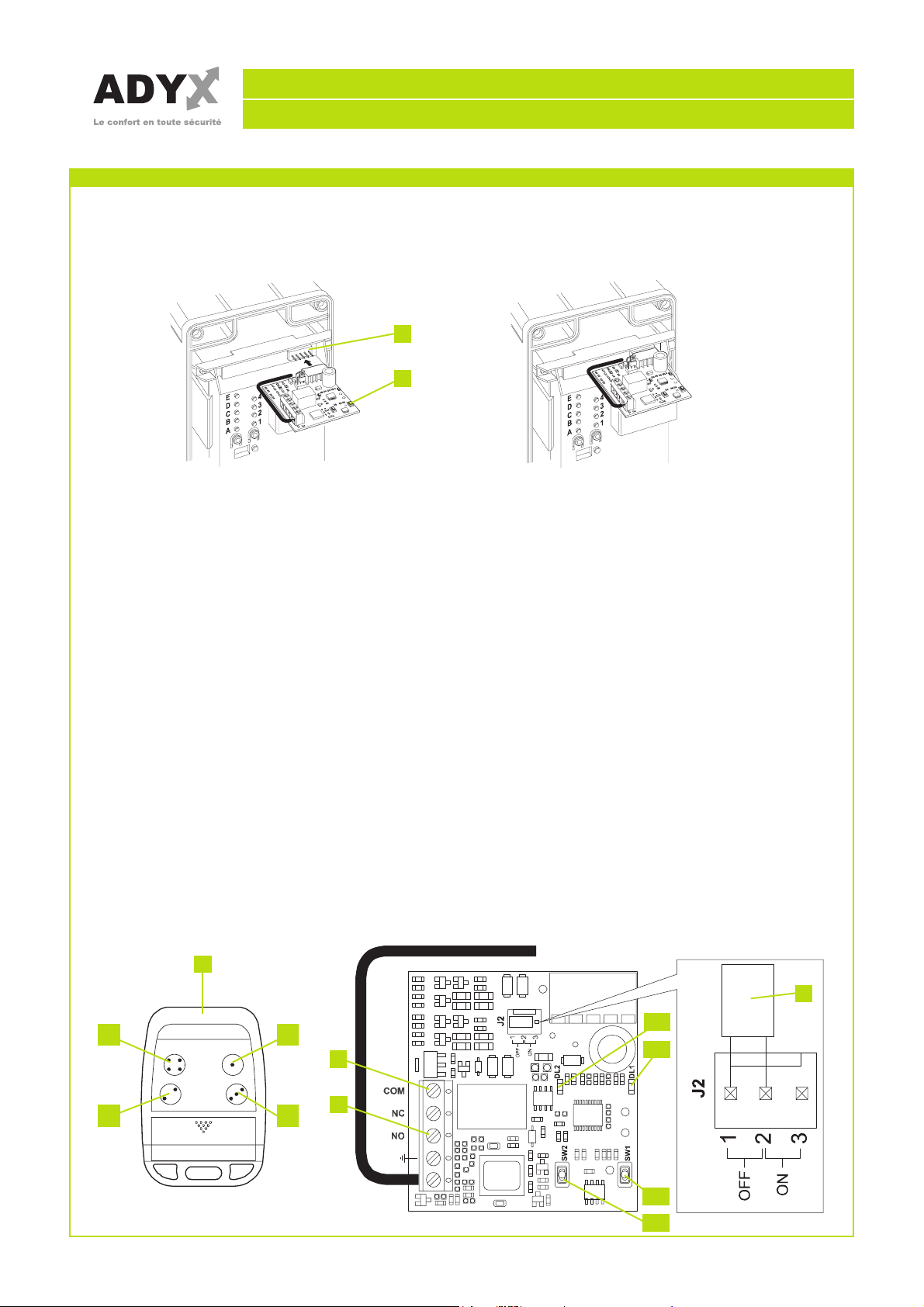

C) Télécommande
D) Transformateur
E) Unité MAÎTRE
F) Récepteur radio
G) Sélecteur à clé
G1) Entretoise gommée
G2) Clés
I) Unité ESCLAVE
F
L) Pattes et menuiserie métallique
L1) Patte postérieure
L2) Patte antérieure
L3) Vis, écrous et rondelles
M) Notice d’installation
G
G
G1
N.B.: le Kit ne comprend pas les
F
vis et les chevilles de fixation de
l'opérateur au mur et au portail.
I
L1
L2
G2
I
L3
Page 5
Rev. 01.2006 - Notice d'Installation
Page 5
2.3 ACCESSOIRES (EN OPTION)
A
A1
A2

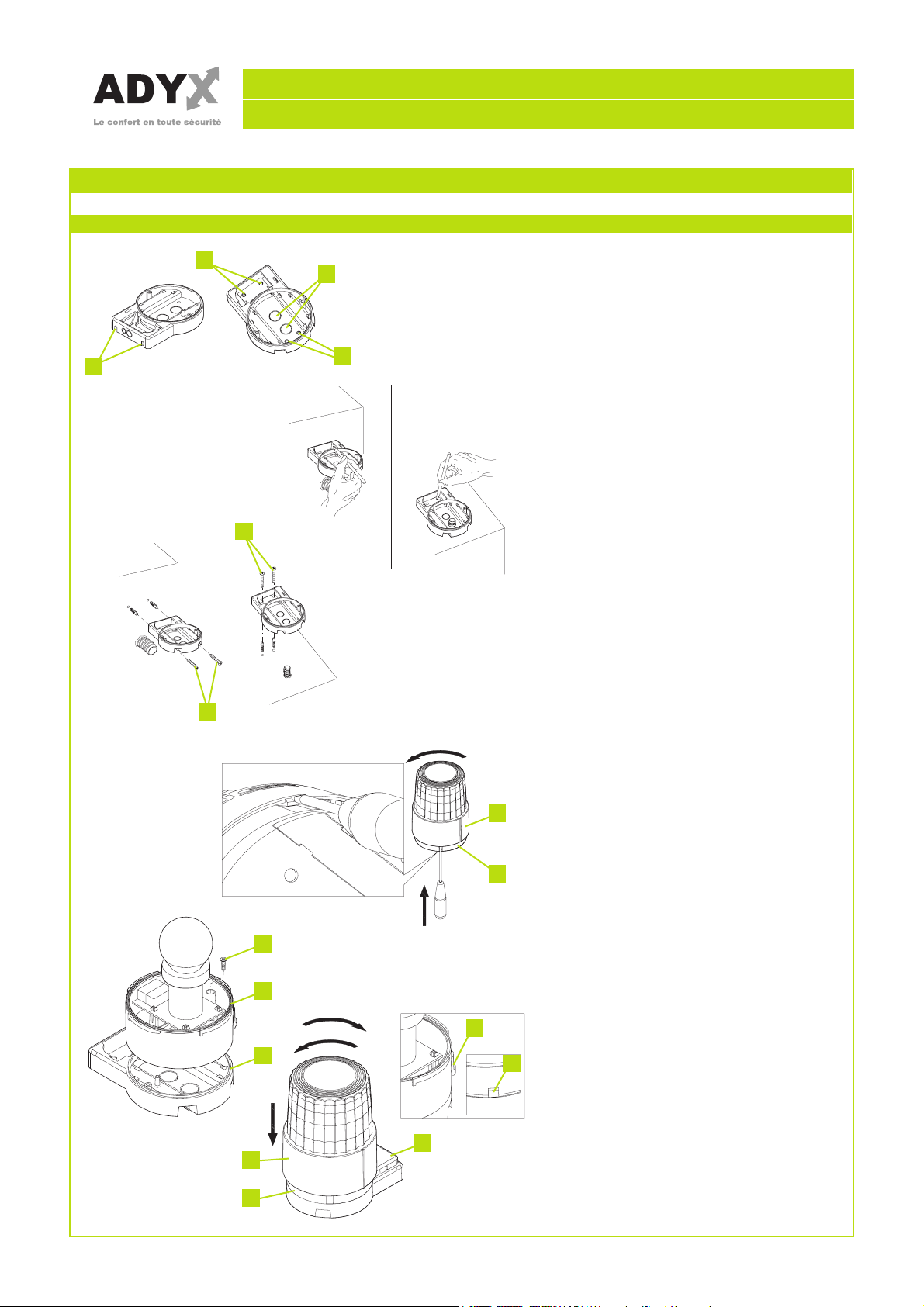

A) Dispositif lumineux de
signalisation 12 Vca
A1) Support de l'antenne
A2) Support du dispositif de
signalisation
A3) Guide-câbles et vis
B) Photocellule Émettrice
C) Photocellule Réceptrice
A3
B
C
2.4 CARACTERISTIQUES TECHNIQUES
Tension d'alimentation Moteur: 12 volts CC
Puissance absorbée: 48 W
Couple maxi (Nm ): 17
Cycles consécutifs: 15
Temps de recharge: 10mn / cycle
Température utilisation: -20 /+55°C
Poids opérateur: 2,8Kg
Indice de protection: IP44
Longueur maxi par vantail: Portail ajouré 1,80 m
Portail à panneaux 1,50 m
Poids maxi par vantail: 200 Kg
Caractéristiques Transformateur Primaire 230 Vca~50/60Hz -
Secondaire 12 Vca - 16VA
Batterie Pbhermétique12Vcc7Ah- dimensions150x65x95
Fusiblesdeprotection n°1-20A
Page 6
Rev. 01.2006 - Notice d'Installation
Page 6
3 INSTALLATION DE L'OPÉRATEUR
3.1 VÉRIFICATIONS PRÉLIMINAIRES
Au niveau de votre portail
Pour un fonctionnement correct de votre motorisation, la structure du portail doit présenter les caractéristiques
suivantes:
• Structure rigide et robuste
• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements
• Etre équipé d'une barre transversale rigide pour placer les motorisations de 40 à 60 cm du sol
• Présence de butées latérales et d'une butée centrale
Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation
de la motorisation.
A) Opérateur
B) Opérateur
C) Unité MAÎTRE
D) Unité ESCLAVE
E) Lampe clignotante 12 Vca
E
D
H
A
F
M
I
L
B
G
C
(En option)
F) Photocellule Émettrice
(En option)
G) Photocellule Réceptrice
(En option)
H) Sélecteur à clé
I) Butée gauche
L) Butée droite
M) Butée centrale
N.B: la butée centrale et les
butées latérales doivent être
obligatoirement présentes
N.B: Il est obligatoire d'éliminer
la serrure du portail et/ou de tout
organe de blocage mécanique.

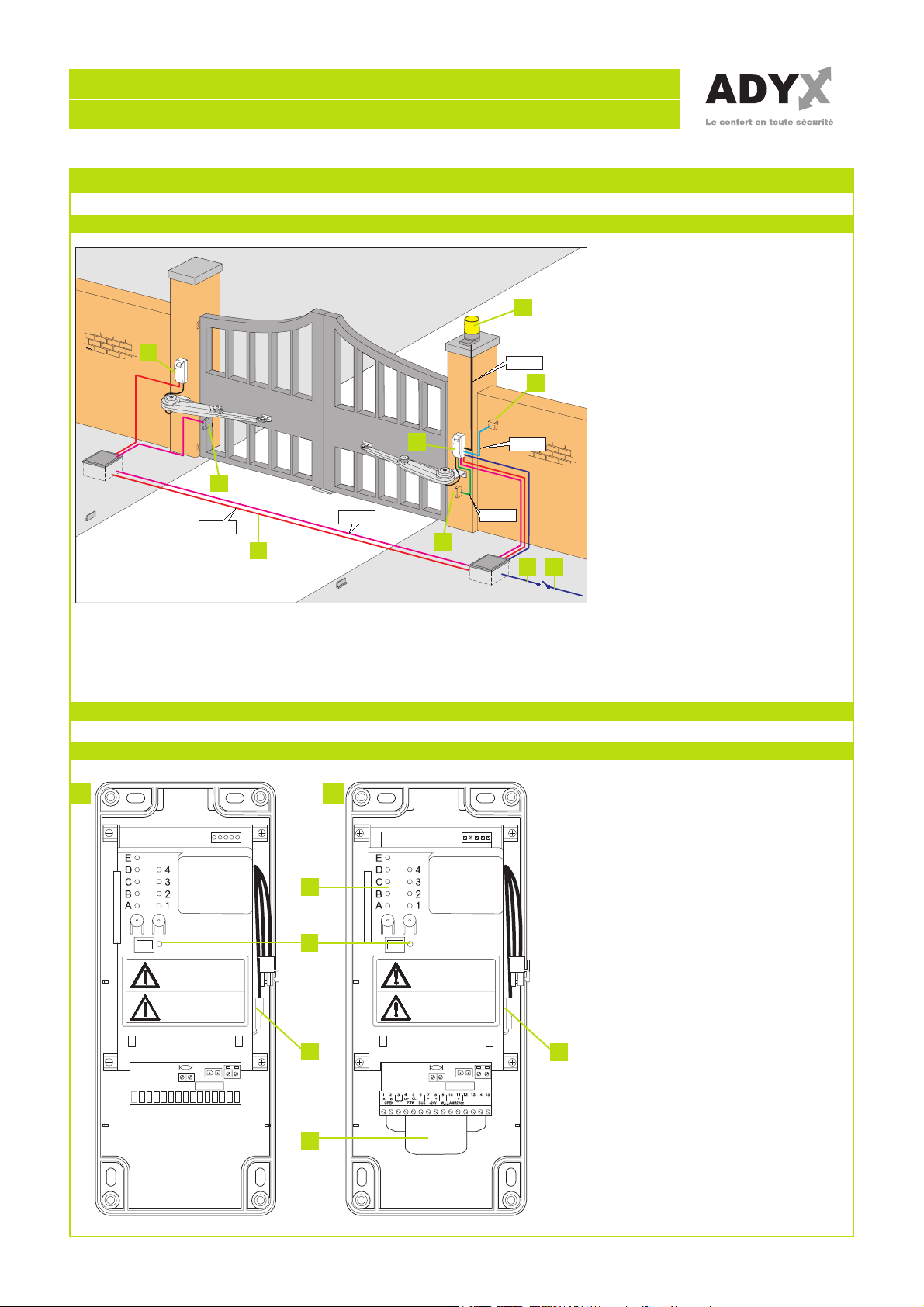

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD)
Au niveau de l'alimentation électrique Vous avez 3 possibilités:
1 Fixer le transformateur dans le boîtier MAÎTRE. Prévoir un câble de 3 x 1,5 mm² pour amener le courant
230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.
2 Mode conseillé :
Vous fixez le transformateur dans le tableau électrique de la maison. Il faut prévoir un câble de 2 x 1 mm²
minimum pour amener le courant 12 V de la maison vers le portail. Si vous avez déjà une ligne 3 x 1,5
prévue pour le 220 volts, vous pouvez la transformer en 12 volts en utilisant les 2 fils, bleu et marron.
3 Vous avez l'option panneau solaire.
Vous n'avez plus besoin du transformateur, ni de câble d'alimentation.
Page 7
Rev. 01.2006 - Notice d'Installation
Page 7
3.2.1 MATERIEL ELECTRIQUE À PREVOIR
GAINES:
Réf. ICTA . 20 - 5m
CABLES
Si le transformateur se trouve dans le boîtier (MAITRE)
Câble secteur ; rigide gaine noire type U1000R2V 3x1,5 mm² (2+terre)
Si transformateur dans la maison:
- Câble basse tension 2x1mm²; (jusqu'à 100m)
- Câble basse tension 2x0,75 mm²; traversée entre les 2 piliers (pas de fil téléphone)
CARTOUCHE SILICONE
Pour l'étanchéité du boîtier de l'électronique et des accessoires.
3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT)
CHEVILLES
8 chevilles métal M8 x 60 (patte pilier plein) ou 8 chevilles scellement chimiques (patte pilier creux)
2x4 chevilles plastiques. 6 (coffrets électroniques)
2x4 vis pour chevilles plastique
BOULONS
4 boulons M8 x 60 (suivant épaisseur portail) pour les pattes vantail.
FIXER LE BOÎTIER DE L'ÉLECTRONIQUE MAÎTRE DU CÔTÉ DU VANTAIL QUI S'OUVRE EN PREMIER. LE
RÉSEAU 230V OU 12 V DOIT ARRIVER DU CÔTÉ DE LA FIXATION DU BOÎTIER MAÎTRE. FIXER LE BOÎTIER
ESCLAVE DU CÔTÉ DU VANTAIL QUI S'OUVRE EN SECOND.
Il est conseillé de mettre le transformateur à l'intérieur de la maison et de tirer vers le portail la ligne 12
Volts (2 x 1mm² jusqu'à 100 m).
Prévoir une traversée entre les 2 piliers pour le BUS de liaison 2 x 0,75 mm² et pour l'émetteur cellule
2x0,5mm² (en option) si les cellules sont installées.
SCHEMA DE CABLAGE POUR
PORTAILS A BATTANTS
A) Interrupteur
magnétothermique différentiel
B) 3x1,5 (2+1) pour 230Vca ou
2x0,75 pour 12Vca
(Transformateur à distance)
2 x 0,75
C) BUS de connexion
D) CÂBLE MOTEUR NON
D
D
3 x 0,5
MODIFIABLE
2 x 0,75
2 x 0,5
C
3 x 0,5
B A
Page 8
Rev. 01.2006 - Notice d'Installation
3.3 PROCÉDURE DE MONTAGE
Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.
Ensuite procéder de la même manière pour le côté droit.
3.3.1 IMPLANTATION OPÉRATEURS
A) Opérateurs gauche
B) Opérateurs droit
A B
angle d'ouverture maxi : 120°
écoinçon maxi : 30cm
côte C maxi : 20cm
Page 8

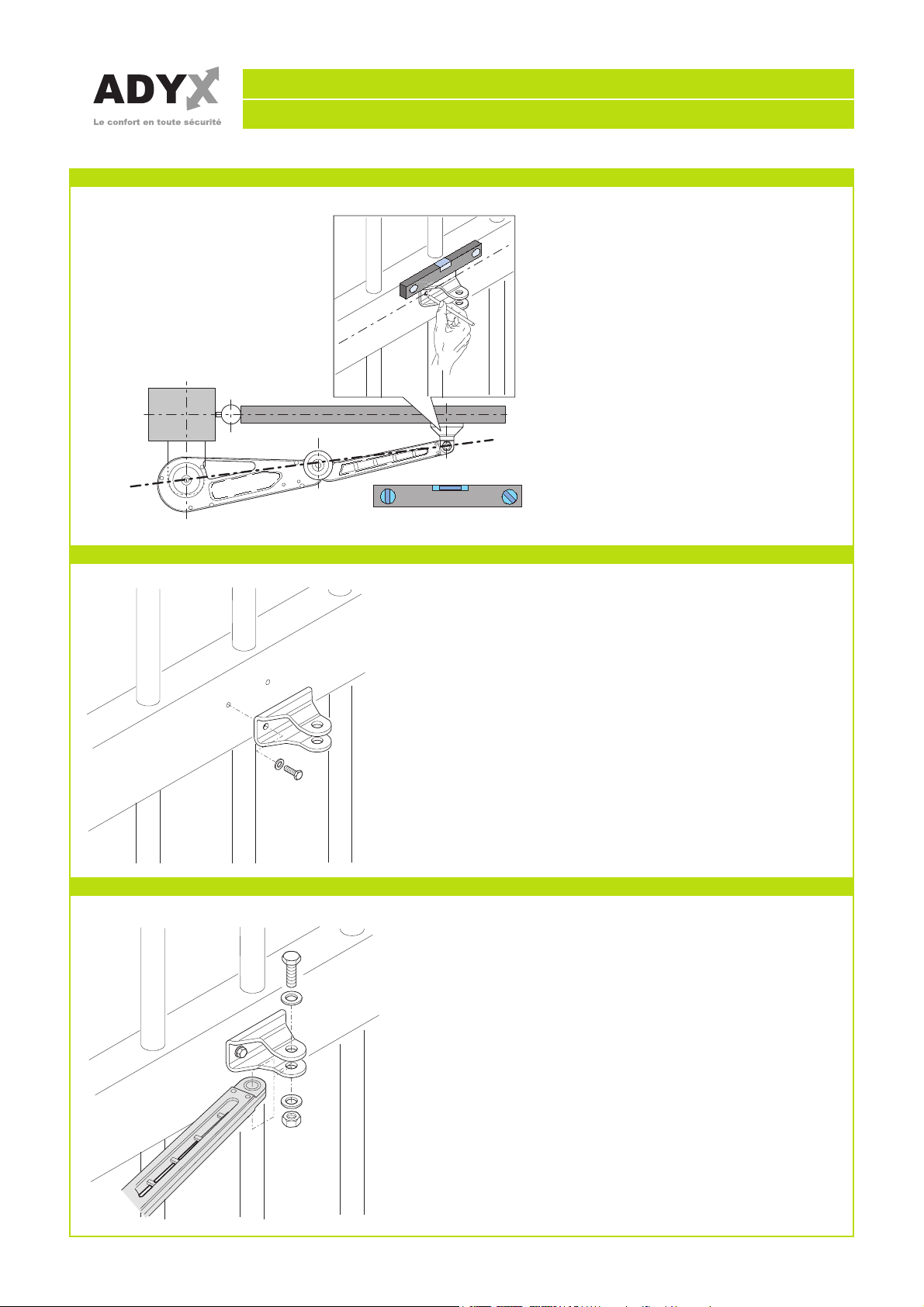

3.3.2 POSITIONNEMENT DE LA PATTE PILIER
A) Pour une ouverture à 90°.
La patte pilier doit se fixer de 40 à 50mm du bord
du pilier.
Pour une ouverture à 120° maxi.
La patte pilier doit se fixer de 75 à 85mm du bord
du pilier.
B) L'axe renfort doit se situer à 1/3 du bas de la
hauteur totale du portail.
Le haut de la patte pilier à 43 mm au-dessous de l'axe renfort.
Vérifier avec un niveau l'horizontalité.
Après avoir déterminé la position de la patte pilier, tracer les contours de la patte et l'axe des 4 trous.
Procéder de la même manière sur le pilier droit.
Page 9
Rev. 01.2006 - Notice d'Installation
Page 9

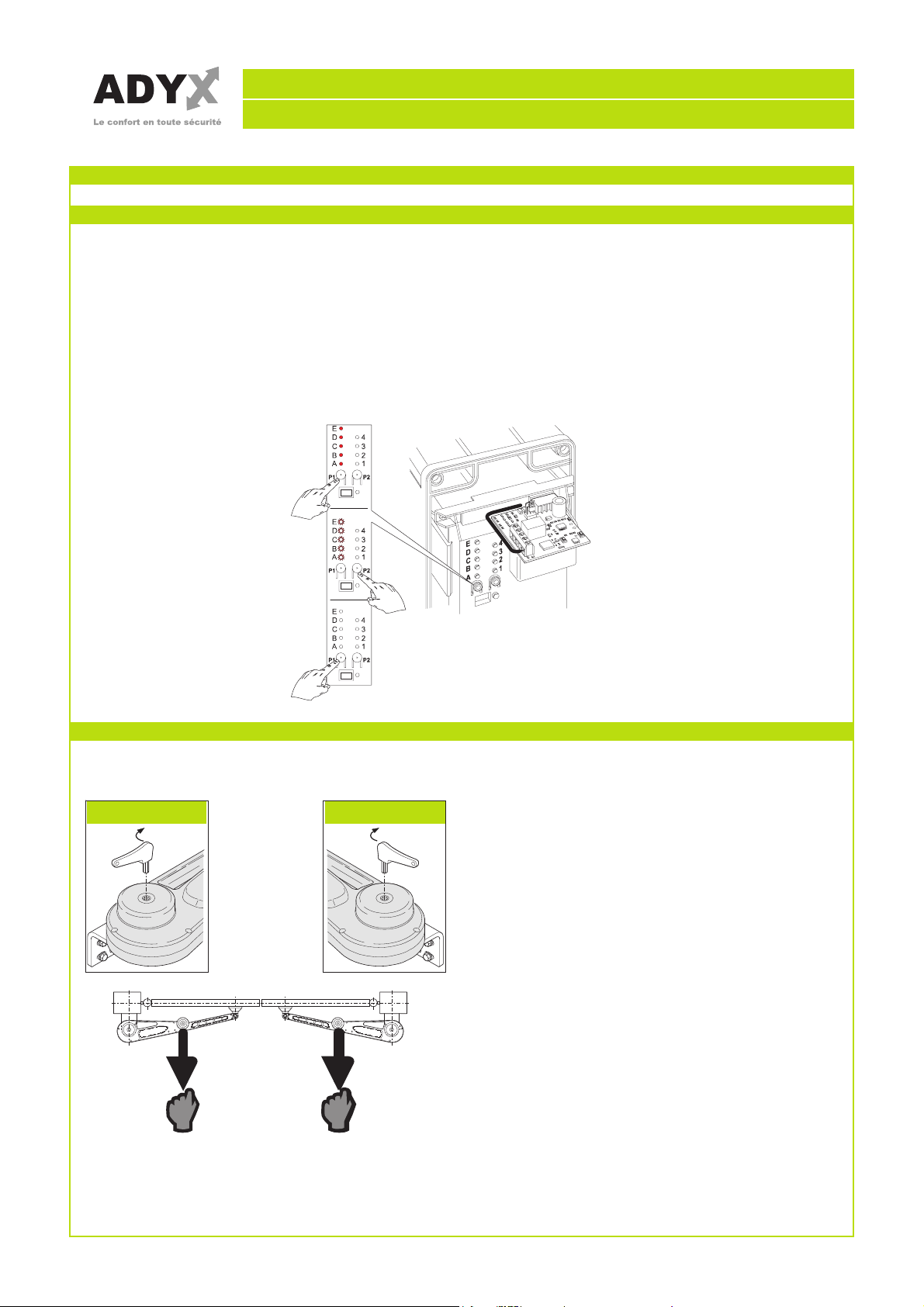

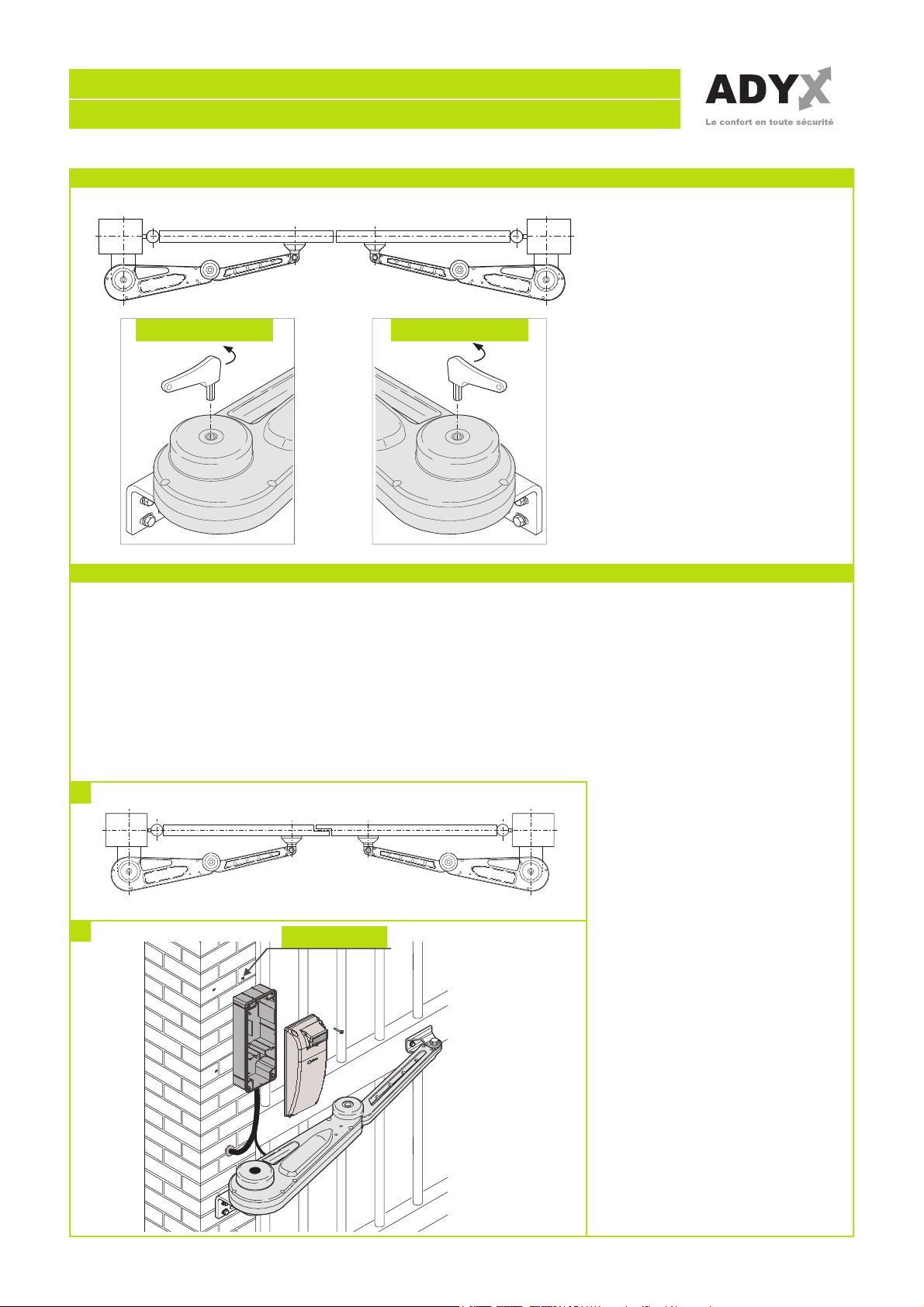

3.3.3 DEVERROUILLAGE MOTOREDUCTEURS
DÉVERROUILLER
DÉVERROUILLER
3.3.4 MONTAGE DE LA PATTE PILIER
Avant de monter les opérateurs, déverrouiller les
motoréducteurs d'après le plan.
Percer les 4 trous tracés à la position déterminée avec
un forêt béton ø 12. Fixer la patte avec 4 chevilles métal
M8 x 60; dans l'axe des trous.
Procéder de la même manière sur le pilier droit.
3.3.5 MONTAGE DU MOTOREDUCTEUR
Fixer l'opérateur sur la patte pilier.
Prendre garde de bien enclencher
les dents de l'axe moteur sur les
crénelures du trou de la patte.
Mettre la rondelle et visser l'écrou.
M10 sur l'axe; serrer avec une clé
de 19mm.
Page 10
3.3.6 POSITIONNEMENT PATTE PORTAIL 3 AXES ALIGNES
Rev. 01.2006 - Notice d'Installation
Page 10
Fixer provisoirement la patte portail
à l'avant du bras de l'opérateur.
Appliquer la patte contre le portail
fermé sur la butée centrale.
Plaquer l'opérateur de façon à le
bloquer, pour avoir les 3 axes
alignés.
Tracer à l'axe du renfort les
contours et les 2 trous de la patte
portail, en vérifiant avec un niveau
l'horizontalité de l'ensemble.
3.3.7 FIXATION DE LA PATTE PORTAIL
3.3.8 FIXATION BRAS SUR PATTE PORTAIL
Percer les 2 trous tracés à l'endroit indiqué avec un
foret à métaux.
Fixer la patte du portail sur le renfort suivant le tracé
avec 2 boulons M8 x 60.
Fixer l'avant du bras sur la patte portail avec le boulon
M10, mettre les rondelles et visser l'écrou M10 avec 2
clés de 19.
Page 11
Rev. 01.2006 - Notice d'Installation
Page 11

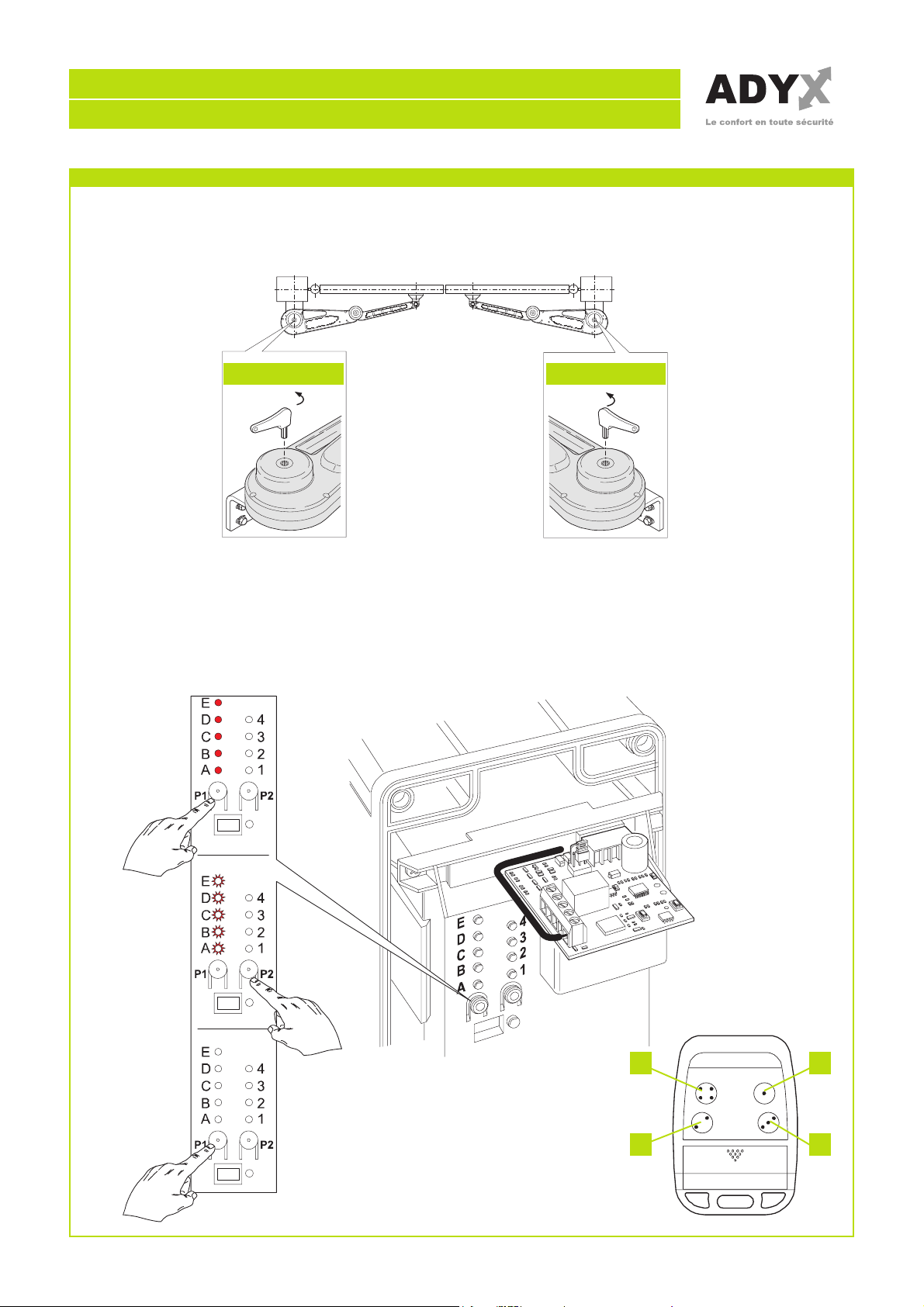

3.3.9 VERROUILLAGE MOTOREDUCTEURS
VERROUILLER VERROUILLER
Fermer et plaquer les 2
motoréducteurs et les verrouiller
comme indiqué ci-contre.
3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE
Avant de procéder à l'installation des boîtiers des armoires, il faut définir l'endroit où positionner la platine MAITRE,
sans oublier qu'on y connectera tous les accessoires.
On peut monter la platine MAITRE tant à droite qu'à gauche du portail, il suffira de définir le vantail auquel elle sera
associée d'après la Fig. A.
Note: Le vantail 1 est toujours celui qui démarre le premier en ouverture et qui est retardé en fermeture.
A
Monter les boîtiers des armoires
MAITRE (auxquelles on
connectera tous les accessoires et
générateurs d'impulsions) et
ESCLAVE à proximité des
opérateurs à 4 tasseaux ainsi que
les vis de fixations
B
4 TROUS Ø 5
correspondantes. Amener les
câbles électriques dans la partie
inférieure du boîtier en utilisant des
gaines rigides et/ou flexibles ainsi
que des raccords spécifiques (Fig.
B).
Veiller à laisser les câbles à
l’intérieur du boîtier suffisamment
longs pour la réalisation des
câblages.
Remarque: pour un
fonctionnement correct de
l’installation, ne modifier ni
allonger pour aucune raison les
cables des operateurs.
tenir d’abord compte du
montage des boîtiers.
Page 12
4 INSTALLATION DES ACCESSOIRES (EN OPTION)
4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION
Rev. 01.2006 - Notice d'Installation
Page 12
X
1
A Choisir la position du dispositif lumineux
de signalisation à proximité du portail et
de manière à ce qu'il soit facilement
visible; on peut le fixer sur une surface
horizontale (en utilisant les trous de
Y
X
fixation (X)) ainsi que sur une surface
verticale (en réalisant deux trous aux
endroits (Y) avec une perceuse).
B Avec un tournevis, défoncer le trou (1)
de passage des câbles sur le fond de la
lampe clignotante.
C Tracer les points à percer en se servant
du support comme référence et en
veillant à ce que le trou sur le fond
2
corresponde à la sortie des câbles.
D Réaliser les trous aux endroits fixés avec
un foret à béton de 5 mm et y introduire
les chevilles de 5 mm.
E Fixer le support avec les vis spécifiques
(2).
F Démonter la calotte (4) de sa base (5)
avec un tournevis d'après la figure et
tourner simultanément la calotte (4) en
sens horaire.
2
G Fixer la base de la calotte (5) au support
de la lampe clignotante (6) avec les deux
vis fournies (3).
H Positionner le support de l'antenne (7).
I Positionner la calotte (4) sur sa base (5)
4
et la tourner légèrement en sens inverse
horaire jusqu'à ce qu'elle pénètre dans
son logement.
5
Ensuite, la tourner en sens horaire
jusqu'au blocage complet.
N.B.: sur la base de la calotte se trouve
une languette de blocage (8) qu'il faut
3
accoupler à l'encastrement (9) de la
calotte (4).
L Pour la connexion électrique, consulter
5
le paragraphe 5.4.
8
6
7
4
5
9
Page 13
Rev. 01.2006 - Notice d'Installation
Page 13

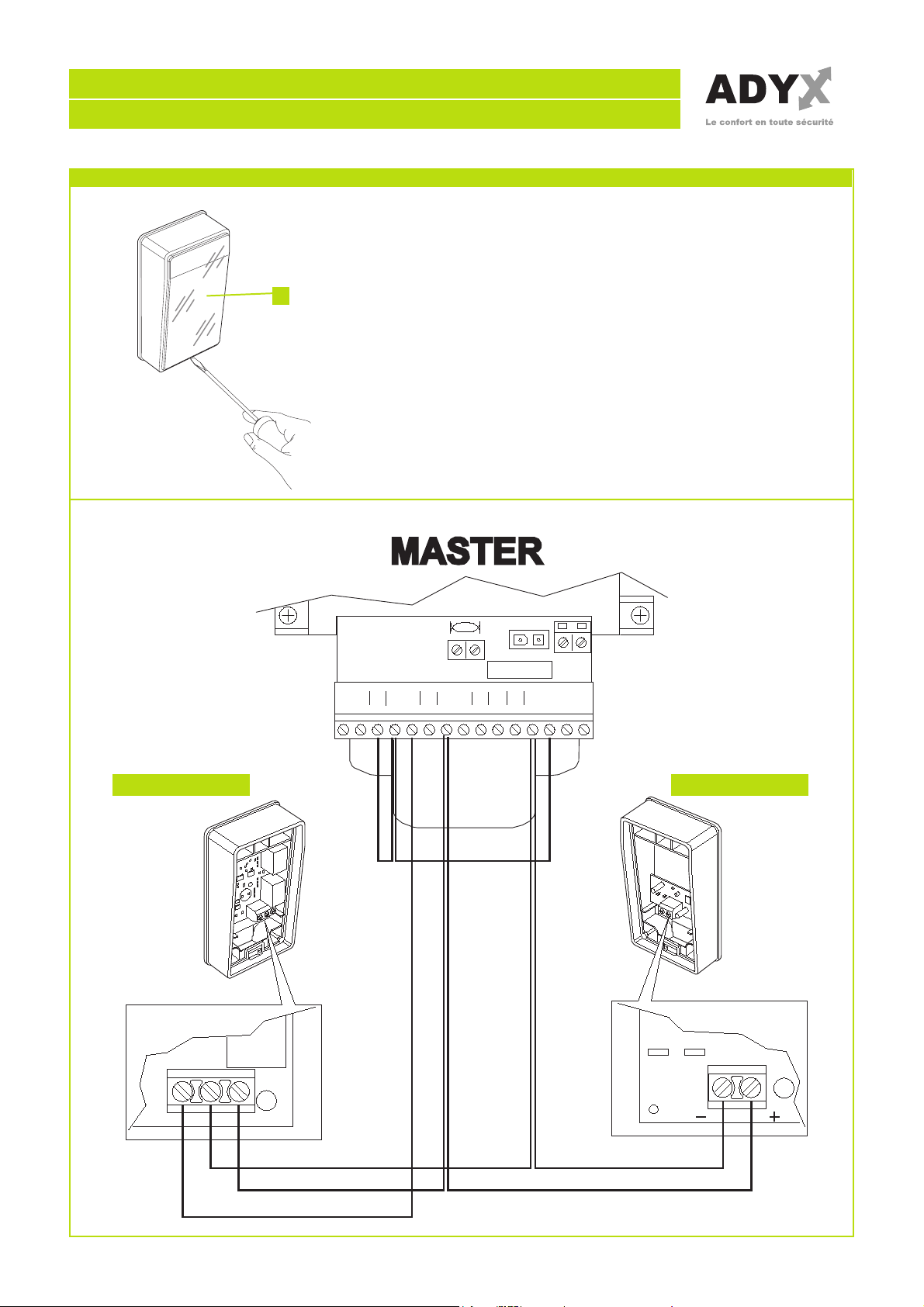

4.2 INSTALLATION DES PHOTOCELLULES
1
2
A Choisir la position des deux éléments
qui composent la photocellule (TX et
RX) en respectant les prescriptions
suivantes:
• Les placer à une hauteur de 40-60
cm au-dessus du sol, sur les côtés
de la zone à protéger, du côté
extérieur (vers la rue) et le plus près
possible du bord du portail, c'està-dire non au-delà de 15 cm.
• Diriger l'émetteur TX sur le
récepteur RX avec une tolérance
maximale de 5°.
• Aux deux endroits prévus doit se
trouver une gaine de passage des
câbles.
B Démonter la vitre frontale (1) en la
soulevant avec un tournevis plat
introduit dans la rainure présente dans
la partie inférieure.
C Positionner la photocellule sur le point
d'arrivée de la gaine de passage des
câbles, en veillant à ce que le trou sur
le fond (2) corresponde à la sortie des
câbles du mur; tracer les points de
perçage en se servant du fond comme
référence.
D Percer le mur avec une perceuse à
percussion et un foret de 5mm et y
introduire les chevilles de 5 mm.
E Fixer la photocellule avec les vis (3).
F Pour la connexion électrique, consulter
le paragraphe 5.4.
G Remettre la vitre en place (1) et la
fermer par une légère pression.
H Répéter les opérations décrites ci-
dessus pour la photocellule se trouvant
du côté opposé.
3
1
Page 14

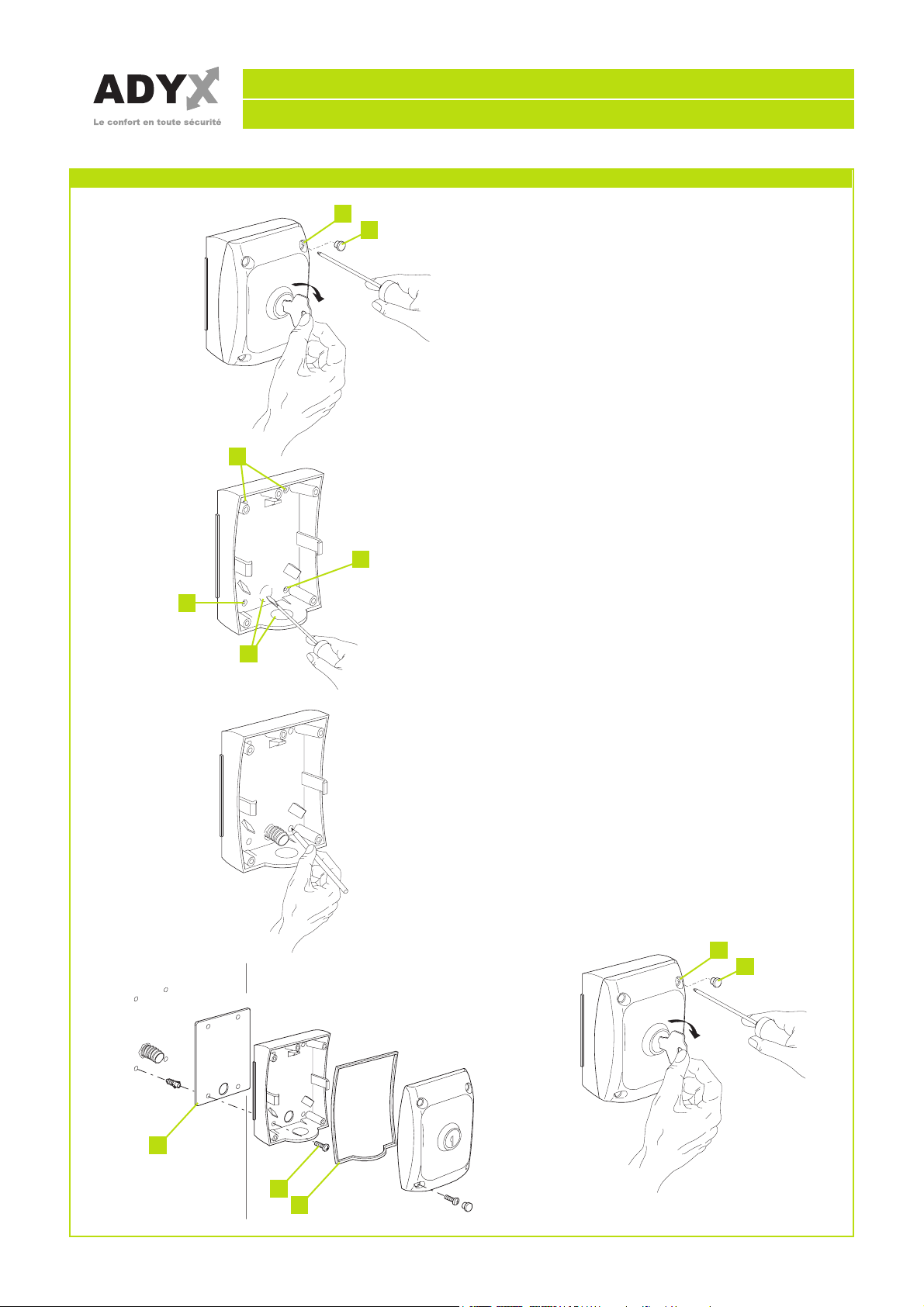

4.3 INSTALLATION DU SÉLECTEUR À CLÉ
Rev. 01.2006 - Notice d'Installation
Page 14
1
6
A Choisir la position du sélecteur afin qu'il
se trouve à l'extérieur, à côté du portail,
à une hauteur d'environ 80 cm, afin qu'il
puisse également être utilisé par des
personnes d'une taille différente.
B Pour séparer le boîtier du couvercle,
enlever les bouchons (6), dévisser les
vis (1) et tirer légèrement, en tournant
la clé en sens horaire.
C Défoncer les trous de fixation (2) et le
trou de passage des câbles (3) sur le
fond du boîtier avec un tournevis.
D Tracer les points de perçage en se
2
servant du boîtier comme référence et
en veillant à ce que le trou du fond
corresponde à la sortie des câbles.
E Percer le mur avec une perceuse à
percussion et un foret de 5mm et y
2
introduire les chevilles de 5 mm.
F Positionner l'entretoise (4) entre le mur
et le boîtier et le fixer avec les vis (5).
2
G Pour la connexion électrique, consulter
le paragraphe 5.4.
3
H Vérifier la présence du joint (7) entre le
couvercle et le boîtier.
I Pour placer le couvercle sur le boîtier,
tourner la clé en sens horaire et après
l'avoir installé, ramener la clé au centre.
I Serrer les vis (1) et remonter les
bouchons (6).
1
6
4
5
7
Page 15
Rev. 01.2006 - Notice d'Installation
Page 15
5 CABLAGE ELECTRIQUE
5.1 SCHEMA D'IMPLANTATION
A
F
H
2 x 0,5
B
5.2 DESCRIPTION DES ARMOIRES ELECTRONIQUES
2 x 0,5
H
3 x 0,5
G
2 x 0,75
3 x 0,5
C D
A) UNITÉ ESCLAVE (SLAVE)
B) BUS de liaison 2 x 0,75
C) 3x1,5 mm2 (2+T) 230V
D) OU 2x1mm²
E) Sélecteur à clé
F) UNITÉ MAÎTRE (MASTER)
G) Clignotant 12 volts EN OPTION
E
H) Cellules infrarouge
EN OPTION
Notes:
1) Pour la pose des câbles
électriques, utiliser des
gaines rigides et/ou flexibles
adéquats.
2) Pour éviter toute
interférence, toujours
séparer les câbles
deconnexion à basse tension
des câbles d’alimentation à
230 Vac.
3) On peut mettre le
transformateur à distance
jusqu’à un maximum de 100
m de l’armoire.
5.2.1 BOÎTIERS DES UNITÉS
1 2
A
B
D
C
1) Unité ESCLAVE à placer du
côté qui s'ouvre en second
2) Unité MAÎTRE à placer du côté
qui s'ouvre en PREMIER
A) CLAVIER
DE PROGRAMMATION
B) VOYANT CONTROLE
C) TRANSFORMATEUR
230 Vac /12Vac
D) BATTERIE 12V
D
Page 16

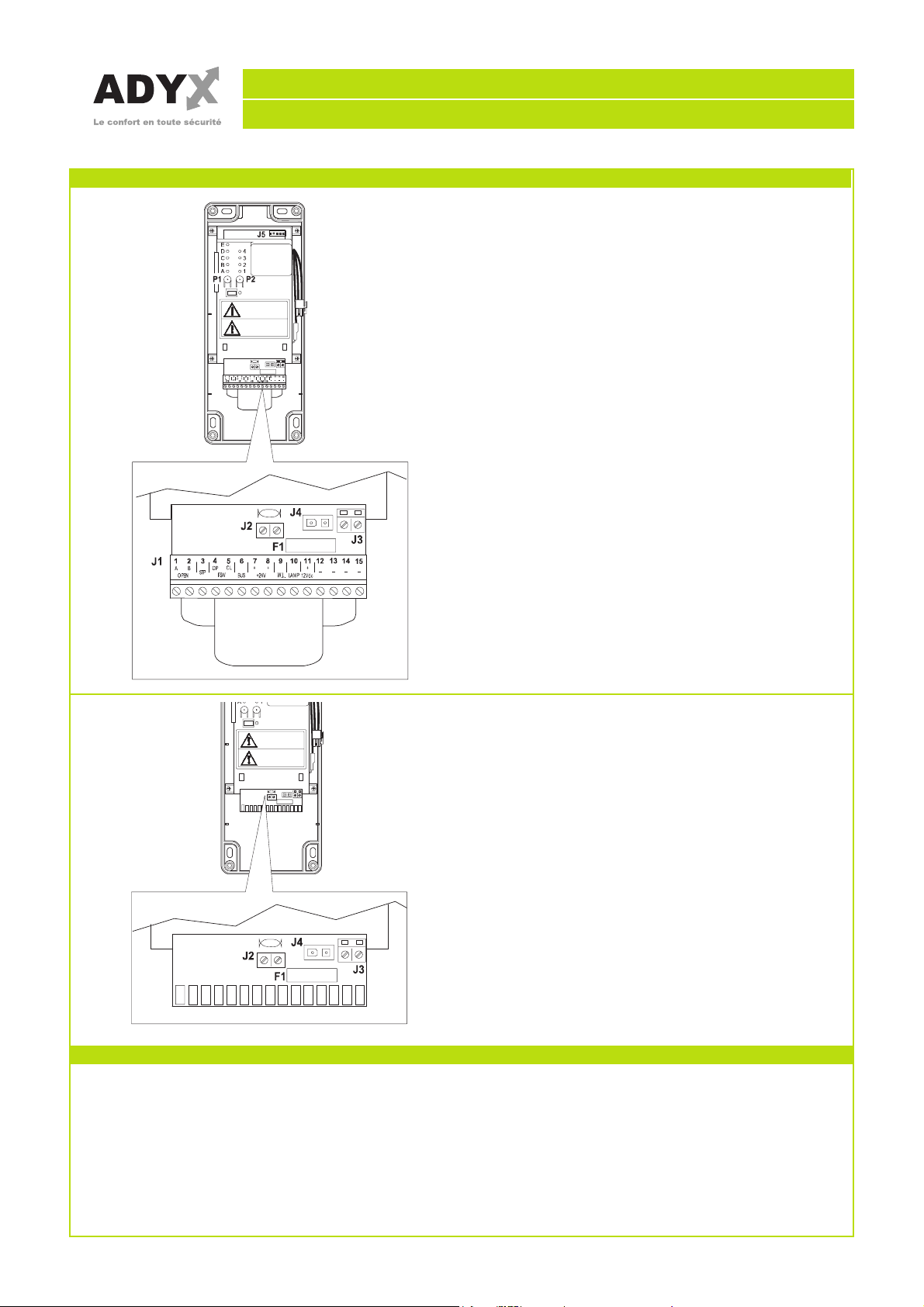

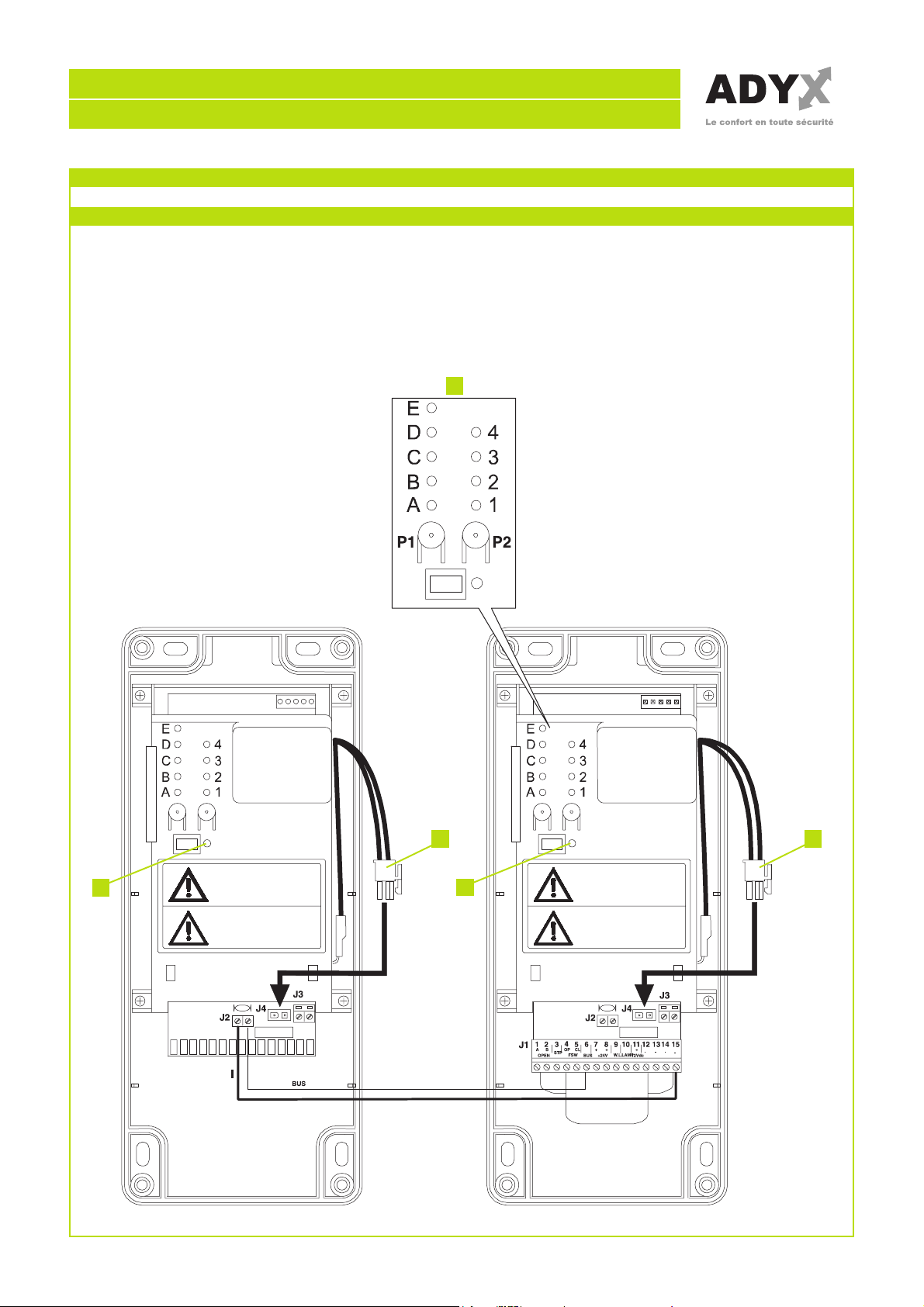

5.2.2 PRÉSENTATION DES UNITÉS
Rev. 01.2006 - Notice d'Installation
Page 16
UNITÉ MAÎTRE (MASTER)
VOYANT CONTROLE état secteur et batteries
F1: fusible batterie et moteur 20 A
P1: poussoir sélection programmes
P2: poussoir changement valeurs programmes
J1:bornier accessoires
1 Entrée ouverture 2 vantaux
2 Entrée ouverture 1 vantail
3 Entrée fonction stop
4 Entrée cellule active à l'ouverture
5 Entrée cellule active à la fermeture
6 Sortie BUS vers platine esclave (J2)
7 Sortie + 24 v accessoires (150mA maxi)
8 Sortie + 24 v accessoires (150mA maxi)
9 Sortie voyant état portail 12v 0,5 W
10 Sortie clignotant 12 v 21 W
11 Sortie + 12v commun à 9 et 10
12 Sortie - 24 v commun
13 Sortie - 24 v commun
14 Sortie - 24 v
15 Sortie - 24 v BUS vers platine ESCLAVE
J2:bornier sortie 12 vac transformateur
J3:bornier branchement moteur
J4:connecteur branchement batterie 12v
J5:connecteur 5 broches récepteur Radio
embrochable
UNITÉ ESCLAVE (SLAVE)
VOYANT CONTROLE état secteur et batteries
F1: fusible batterie et moteur : 15 A
J2:bornier entrée BUS venant de la platine maître
J3:bornier branchement moteur
J4:connecteur branchement batterie 12v
5.2.3 BRANCHEMENT DE L'ALIMENTATION
1er cas: transformateur dans le boîtier de l'unité MAÎTRE. Fixer le boîtier de l'unité MAÎTRE du côté où arrive le
réseau 230 Vca.
Utiliser un câble de 3 x 1,5mm² (2+terre). Protéger avec un fusible 10 A dans le tableau de distribution de l'habitation.
2e cas (préconisé): transformateur placé dans le tableau de distribution de l'habitation, protégé par un fusible de
10 A. Utiliser un câble de 2x1mm² (100m maximum).
Fixer le boîtier de l'unité MAÎTRE du côté d'arrivée du 2 x 1 et le brancher sur le bornier J2
3e cas: avec le panneau solaire (en option). Connecter le panneau solaire au bornier J2 du boîtier de l'unité
MAÎTRE.
Page 17
Rev. 01.2006 - Notice d'Installation
Page 17

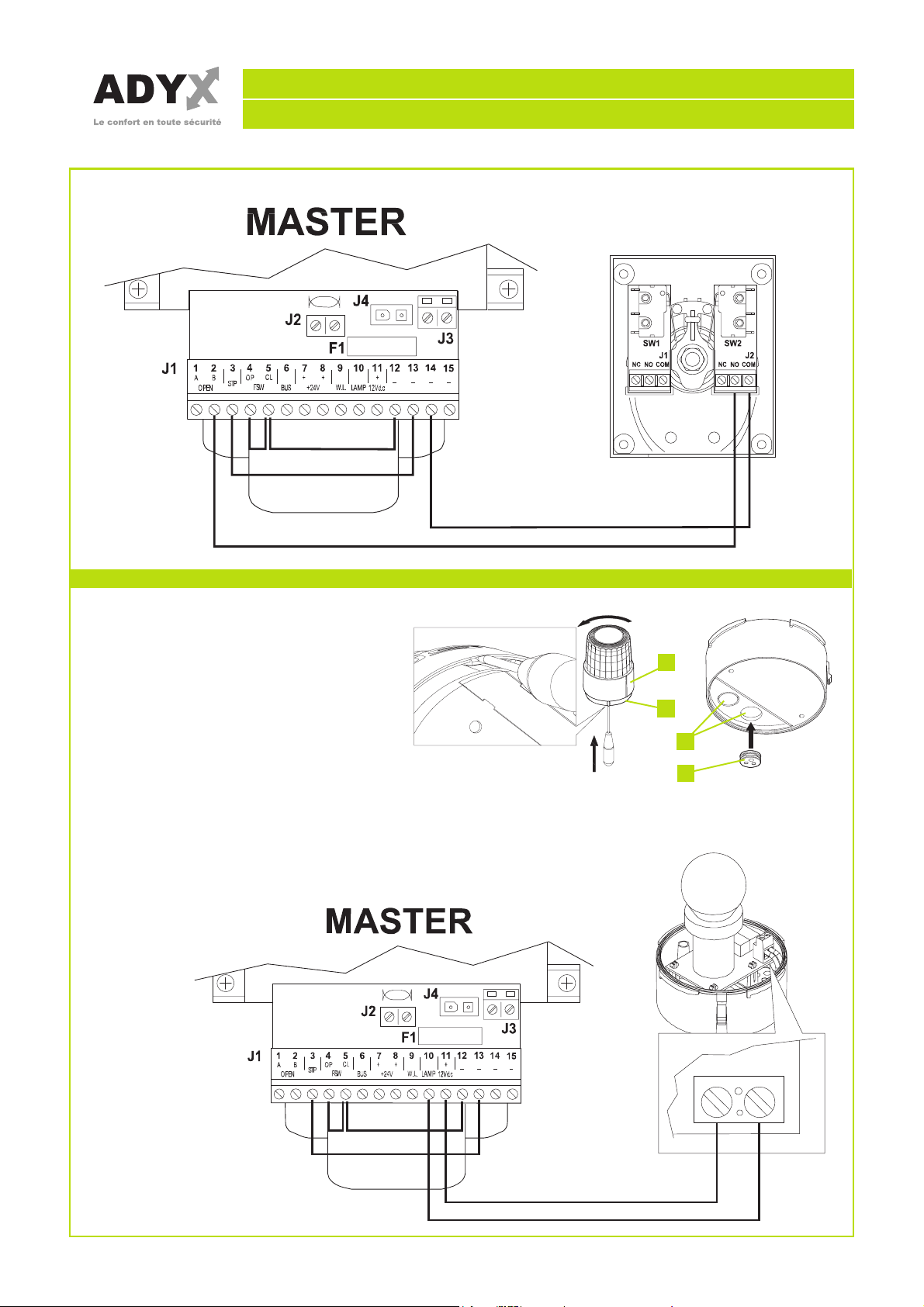

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS

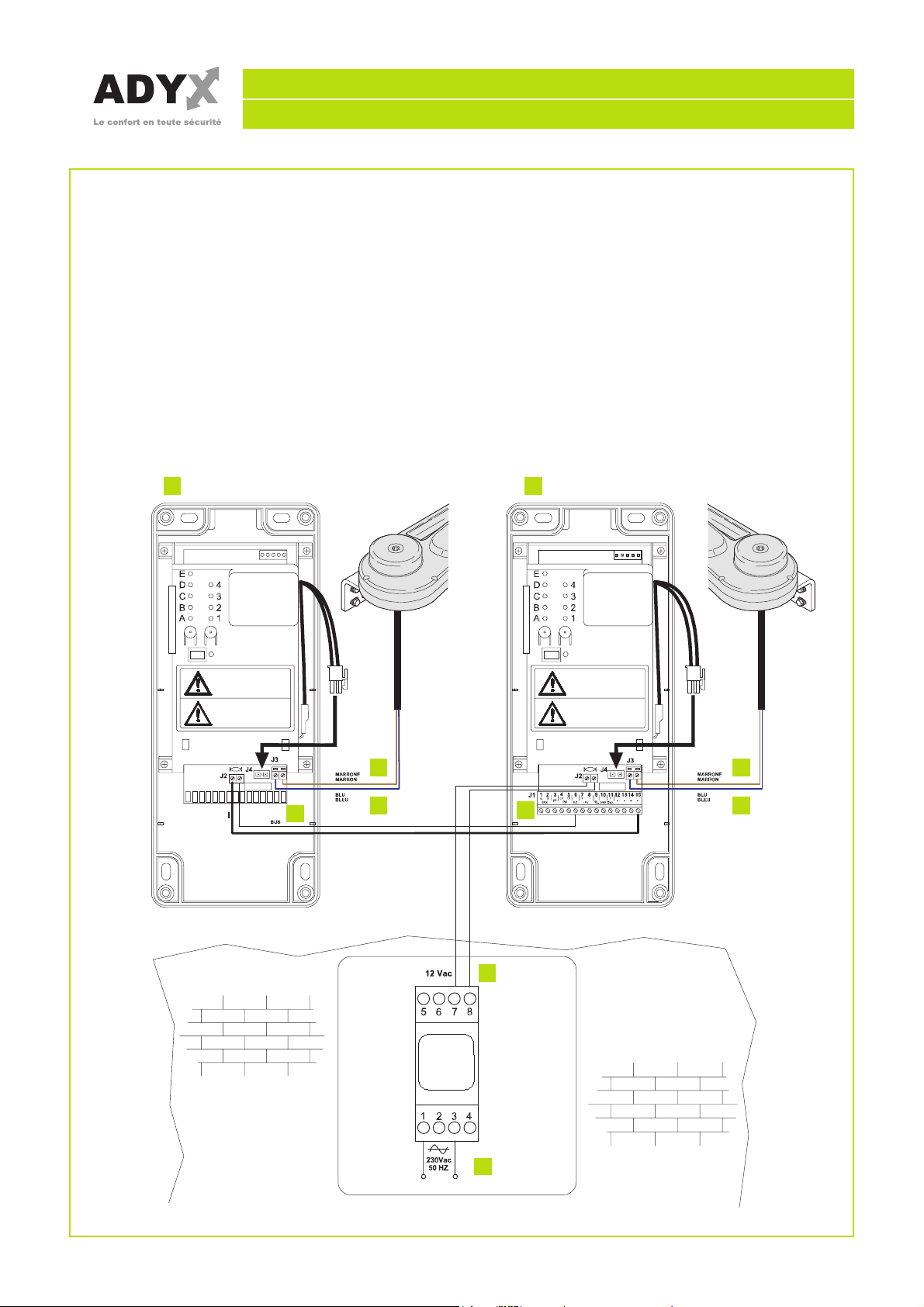

1er CAS : VOUS AVEZ MIS LE TRANSFORMATEUR DANS LE BOÎTIER DE L'ÉLECTRONIQUE MAITRE
Prévoir un câble de 3 x 1,5 mm², qui véhiculera le courant secteur 230volts du tableau électrique de l'habitation
vers le transformateur situé dans le boîtier de l'électronique.
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par fusible 10 Ampères. Ligne 3 x 1,5mm² de la maison au pilier (Normes EDF)
B) Le bornier J1 numéroté de 1 à 15 est extractible; il doit s'enlever pour faciliter le câblage
C) BUS de liaison ;câble 2x0,75mm². Respecter le sens de câblage des 2 fils (6 et15 vers J2).
D) MARRON
E) BLEU
F) PLATINE ESCLAVE
G) PLATINE MAITRE
F G
D
E
C
A
B
D
E
Page 18
Rev. 01.2006 - Notice d'Installation
Page 18

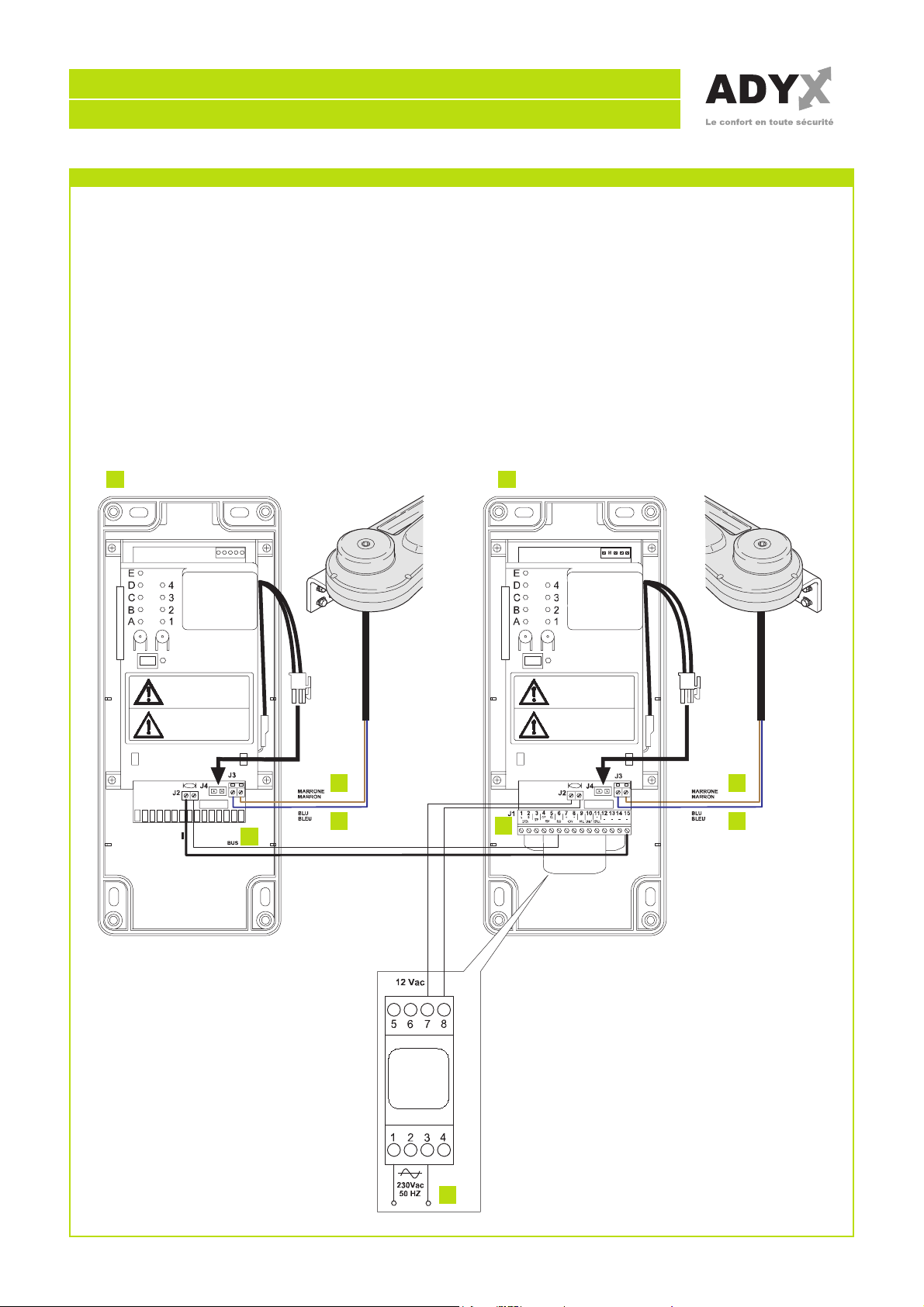

2ème CAS : (Mode conseillé) VOUS AVEZ MIS LE TRANSFORMATEUR DANS LA MAISON OU LE GARAGE
Il faut un câble de 2 x 1 mm² minimum qui véhiculera du courant 12 volts, du transformateur situé dans la maison,
vers le portail. Si vous avez une ligne 3 x 1,5 mm² existante, prévue pour le 220 volts, vous pouvez la transformer
en 12 volts en utilisant les 2 fils, bleu et marron.
A) Ligne 12V 2 x 1 mm² minimum jusqu'à 100 m de l'habitation au pilier du côté de l'unité MAÎTRE
B) Alimentation Secteur 230v. Protégée par fusible 10 Ampéres. Le transformateur est placé dans la maison dans
un tableau électrique
C) Le bornier J1 numéroté de 1 à 15 est extractible; il doit s'enlever pour faciliter le câblage
D) BUS de liaison ;câble 2x0,75mm². Respecter le sens de câblage des 2 fils (6 et15 vers J2).
E) MARRON
F) BLEU
G) PLATINE ESCLAVE
H) PLATINE MAITRE
G H
E
D
F
C
A
B
E
F
Page 19
Rev. 01.2006 - Notice d'Installation
Page 19

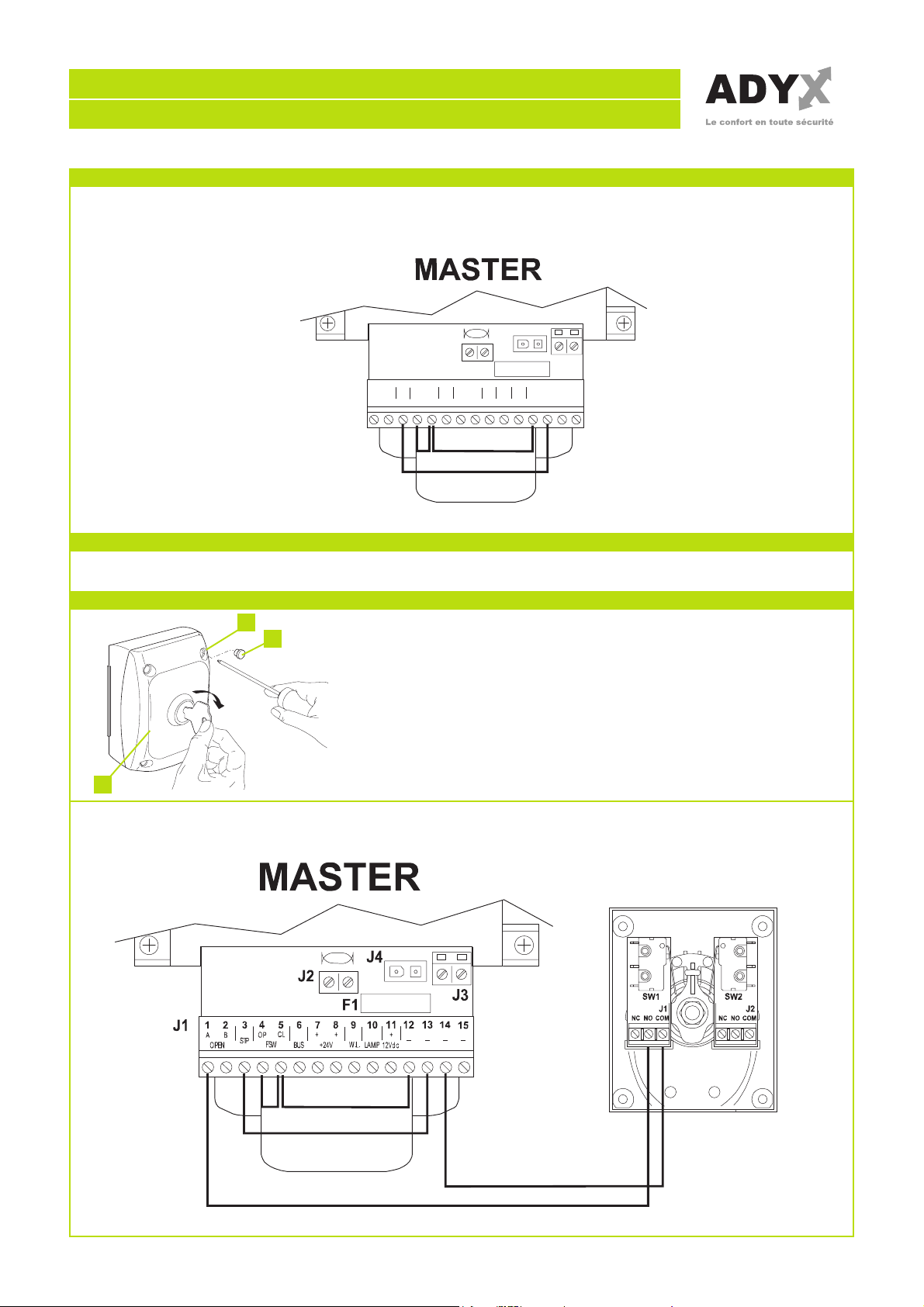

5.3.1 3 PONTS A FAIRE IMPERATIVEMENT
BORNIER EXTRACTIBLE BRANCHEMENT SANS CELLULE
Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.
1
J1
AB
OPEN
OP
STP
FSW
5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION)
5.4.2 SELECTEUR A CLE
2
1
CL
J2
++
BUS +24V
F1
W.L.LAMP
J4
11 12 13
12Vdc
+
----
J3
14
152345678910
A) Démonter les bouchons (1) et
dévisser les vis (2).
B) Tourner la clé en sens horaire.
Enlever le couvercle (3).
3
BRANCHEMENT POUR L'OUVERTURE DES 2 VANTAUX SUR LE BORNIER EXTRACTIBLE
Page 20
Rev. 01.2006 - Notice d'Installation
Page 20
BRANCHEMENT POUR L'OUVERTURE ACCÈS PIÉTON, 1 VANTAIL SUR LE BORNIER EXTRACTIBLE
5.4.2 DISPOSITIF LUMINEUX DE SIGNALISATION
A) Démonter la calotte (1) de sa base (2)
avec un tournevis d'après la figure et
tourner simultanément la calotte (1) en
sens inverse horaire.
B) Libérer un trou pré-cassé (3) sur la
base de la calotte (2) ainsi que les
trous du passe-câble (4).
Le passe-câble est disposé pour le
passage des fils uniquement, il est
impossible d'y faire passer tout le
câble.
C) Positionner le passe-câble dans le trou
libéré.
D) Connecter le câble aux bornes de la
carte de la lampe d'après la Figure.
Il n'est pas nécessaire de respecter la
polarité sur la borne.
1
2
3
4
Page 21
Rev. 01.2006 - Notice d'Installation
Page 21
5.4.3 PHOTOCELLULES
A) Démonter la vitre frontale (1) en la
B) Connecter les câbles électriques
1
CONNEXION POUR UNE PAIRE DE PHOTOCELLULES EN FERMETURE
soulevant avec un tournevis plat
introduit dans la rainure présente
dans la partie inférieure.
dans les bornes spécifiques d'après
la Figure.
J4
J2
J1
1
A B
OPEN
2 3
4
5 6 789 10
CL
OP
STP
FSW
+ +
BUS +24V
F1
W.L.
11 12
+
LAMP12Vdc
13
14
- - - -
J3
15
RÉCEPTRICE ÉMETTRICE
1 2 3
1 2
Page 22

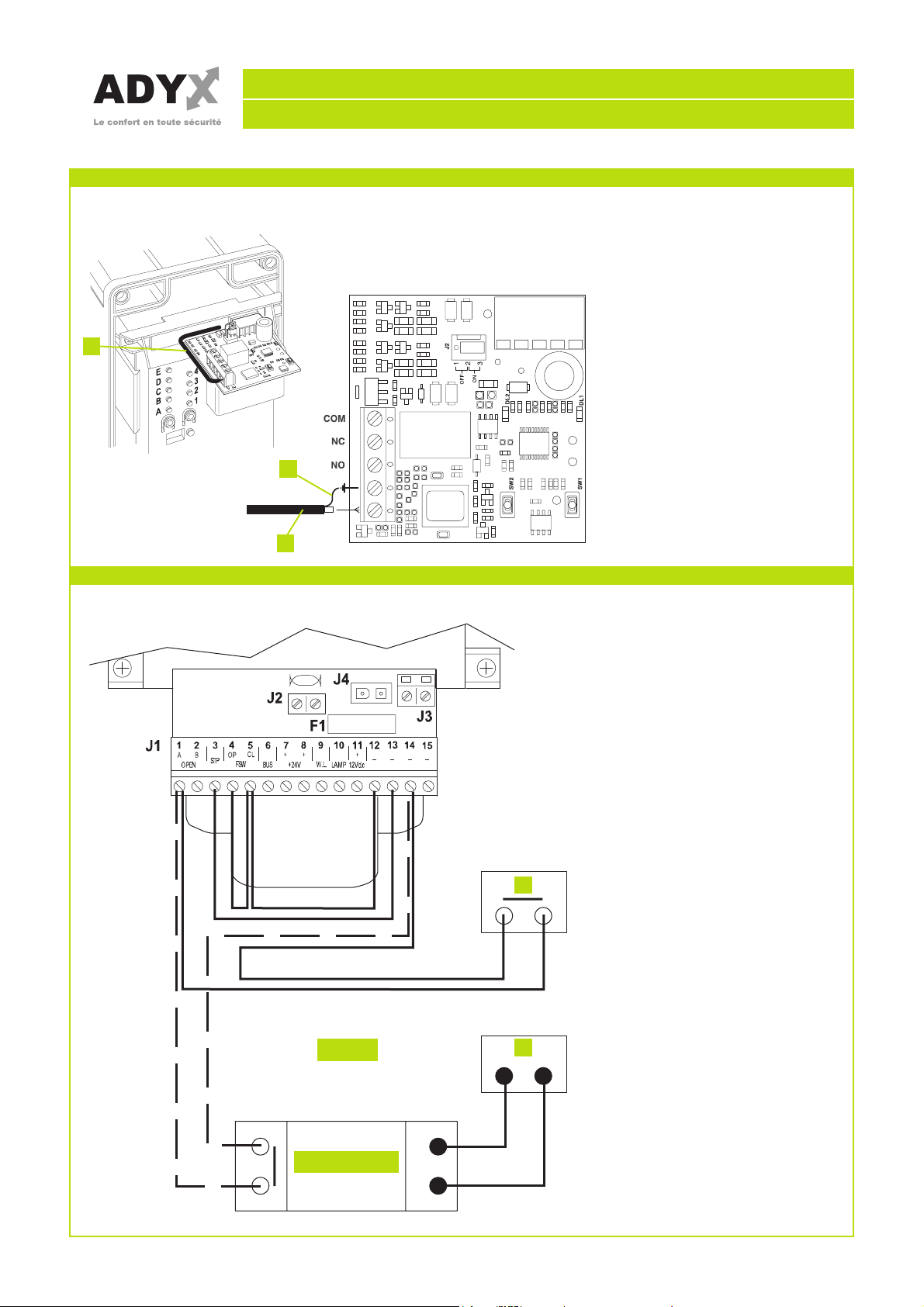

5.4.4 BRANCHEMENT ANTENNE EXTERIEURE 433MHZ (EN OPTION)
BRANCHEMENT DU CABLE COAXIAL DE L'ANTENNE EXTERIEURE
1
B
Rev. 01.2006 - Notice d'Installation
Page 22
Débrancher l'antenne fournie (1) et
réaliser les connexions suivantes:
A) Câble coaxial de l'antenne
B) TRESSE de MASSE
A
5.4.5 BRANCHEMENT PORTIER OU VIDEO (EN OPTION)
BORNIER EXTRACTIBLE
A) Portier avec sortie
A contact sec (sans tension )
OU
B) Portier avec sortie délivrant une
tension de 12 V
A
A ou B
RELAIS 12 V
B
Page 23
Rev. 01.2006 - Notice d'Installation
Page 23
5.5 MISE EN SERVICE ALIMENTATION
5.5.1 BRANCHEMENT DES BATTERIES
A) Mettre sous tension le secteur et brancher les connecteurs des batteries sur le connecteur femelle J4 des deux
unités.
B) Après avoir branché les batteries, vous pouvez utiliser l' automatisme pour faire les réglages.
Pour une utilisation optimum, il est conseillé de laisser les batteries se charger pendant 12 heures.
C) La motorisation est prête à fonctionner. Vérifier que les VOYANTS DE CONTRÔLE s'allument fixes sur les
deux unités MAÎTRE et ESCLAVE.
B
AA
C
C
Page 24
Rev. 01.2006 - Notice d'Installation
Page 24
5.6 PROGRAMMATION RADIO
REGLAGE RECEPTEUR RADIO BI CANAL et TELECOMMANDE 4 FONCTIONS
LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE DES 2 VANTAUX
LE CANAL 2 PEUT ETRE UTILISE POUR L'OUVERTURE PIETON 1 VANTAIL
- Insérer le RECEPTEUR embrochable (1) sur le connecteur 5 broches J5 sur la platine MAITRE
J5
1
- TELECOMMANDE 4 FONCTIONS (2)
- PROGRAMMATION du CANAL 1
Sur le récepteur, appuyer brièvement sur le poussoir SW1. Le voyant LED 1 s'allume fixe. Dans un délai de 10
secondes, appuyer sur le bouton choisi de la télécommande, jusqu'à ce que le voyant LED1 clignote (TENIR la
Télécommande à 1METRE Minimum du Récepteur). Le voyant LED 1 reste allumé fixe pendant 10 secondes.
Si on a plusieurs télécommandes: Tant que le voyant LED 1 est allumé, appuyer sur le bouton choisi des autres
télécommandes.
- PROGRAMMATION du CANAL 2
Sur le récepteur appuyer brièvement sur le poussoir SW2. Le voyant LED 2 s'allume fixe.
Dans un délai de 10 secondes, appuyer sur le 2ème bouton choisi de la télécommande jusqu'à ce que le voyant
LED 2 clignote (TENIR la Télécommande à 1 METRE Minimum du récepteur). Le voyant LED 2 reste allumé
fixe pendant 10 secondes. Si on a plusieurs télécommandes: Tant que le voyant LED 2 est allumé appuyer sur
le 2ème bouton choisi des autres télécommandes.
- PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur). Prendre une
télécommande déjà programmée. Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur.
Les LED du récepteur clignotent. Appuyer sur le bouton déjà mémorisé, le canal activé s'allume fixe. Prendre la
télécommande à rajouter, appuyer sur le bouton choisi de la nouvelle télécommande.
- UTILISATION et PROGRAMMATION du CANAL 2
- Il faut que le “cavalier” (3) soit en position OFF sur 1 et 2
- Le 2ème canal peut être utilisé pour l'ouverture piéton. Brancher les 2 bornes COM et NO (4 et 5) sur les bornes
2 (OPEN B) et 14 (-24V) du bornier J1 de la carte d'automatisme.
- EFFECEMENT de la MEMOIRE RECEPTEUR
- Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu’à ce que LED clignotent.
Quand le clignotement s’arrête, la mémorie est effacée.
P4
P2
2
3
P1
4
5
P3
LED2
LED1
SW1
SW2
Page 25
Rev. 01.2006 - Notice d'Installation
Page 25
5.7 MISE EN SERVICE ET PROGRAMMATION
A) Le portail doit être fermé et les motoréducteurs verrouillés. Vérifier la présence des butées latérales
(ouverture) et de la butée centrale (fermeture). Elles sont indispensables, car les moteurs s'arrêtent sur
les butées.
VERROUILLER VERROUILLER
B) Appuyer sur P1, rester appuyé jusqu'à l'allumage des 5 voyants
C) Appuyer sur P2 puis relâcher. Les 5 voyants clignotent, et les 2 vantaux doivent démarrer en même
temps en ouverture. Laisser terminer le cycle jusqu'aux 2 butées latérales d'ouverture.
D) Appuyer de nouveau sur le poussoir P1 pour sortir (toutes les leds sont éteintes).
E) Appuyer sur le bouton choisi de la télécommande pour fermer les vantaux jusqu'à la butée centrale.
La motorisation est prête à fonctionner.
P4
P2
P1
P3
Page 26
Rev. 01.2006 - Notice d'Installation
5.8 PROGRAMMATION MODIFICATION
5.8.1 POUR CHANGER LE DECALAGE DES VANTAUX EN OUVERTURE ET FERMETURE
PROGRAMME C1: 4 secondes en fermeture; 0s en ouverture.
PROGRAMME C2: 10 s en fermeture; 2s en ouverture.
Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants A et 2 s'allument. Lâcher P1 et P2.
Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants B et 1 s'allument. Lâcher P1 et P2.
Appuyer sur P1, rester appuyé, appuyer sur P2. Les voyants C et 1 s'allument. Lâcher P1 et P2.
Appuyer sur P2 pour sélectionner les voyants C1 ou C2.
Vous pouvez changer le décalage seulement si :
Le vantail qui s'ouvre le deuxième ouvre plus largement que le vantail qui ouvre le premier.
Le recouvrement demande un décalage à l'ouverture.
Page 26
5.8.2
PARTICULARITE IMPORTANTE POUR LE DEVERROUILLAGE DES MOTEURS LORSQUE LE PORTAIL EST FERME
DÉVERROUILLER DÉVERROUILLER
S’il est nécessaire d’actionner manuellement le
portail en raison d’un dysfonctionnement de
l’automatisme, agir sur le dispositif de déblocage/
verrouillage comme suit:
- Enlever le bouchon de protection de la vis de
déblocage, introduire la clé à six pans creux fournie
et tourner en sens horaire jusqu’à l’arrêt.
- Tirer dans la zone du coude de l’opérateur et ouvrir
le portail.
RETABLISSEMENT DU FONCTIONNEMENT
NORMAL
- Introduire la clé à six pans creux fournie et tourner
jusqu’à l’arrêt en sens inverse horaire. Repositionner
le bouchon de protection.
Page 27
Rev. 01.2006 - Notice d'Installation
Page 27
5.9 VERIFICATIONS - ANOMALIES

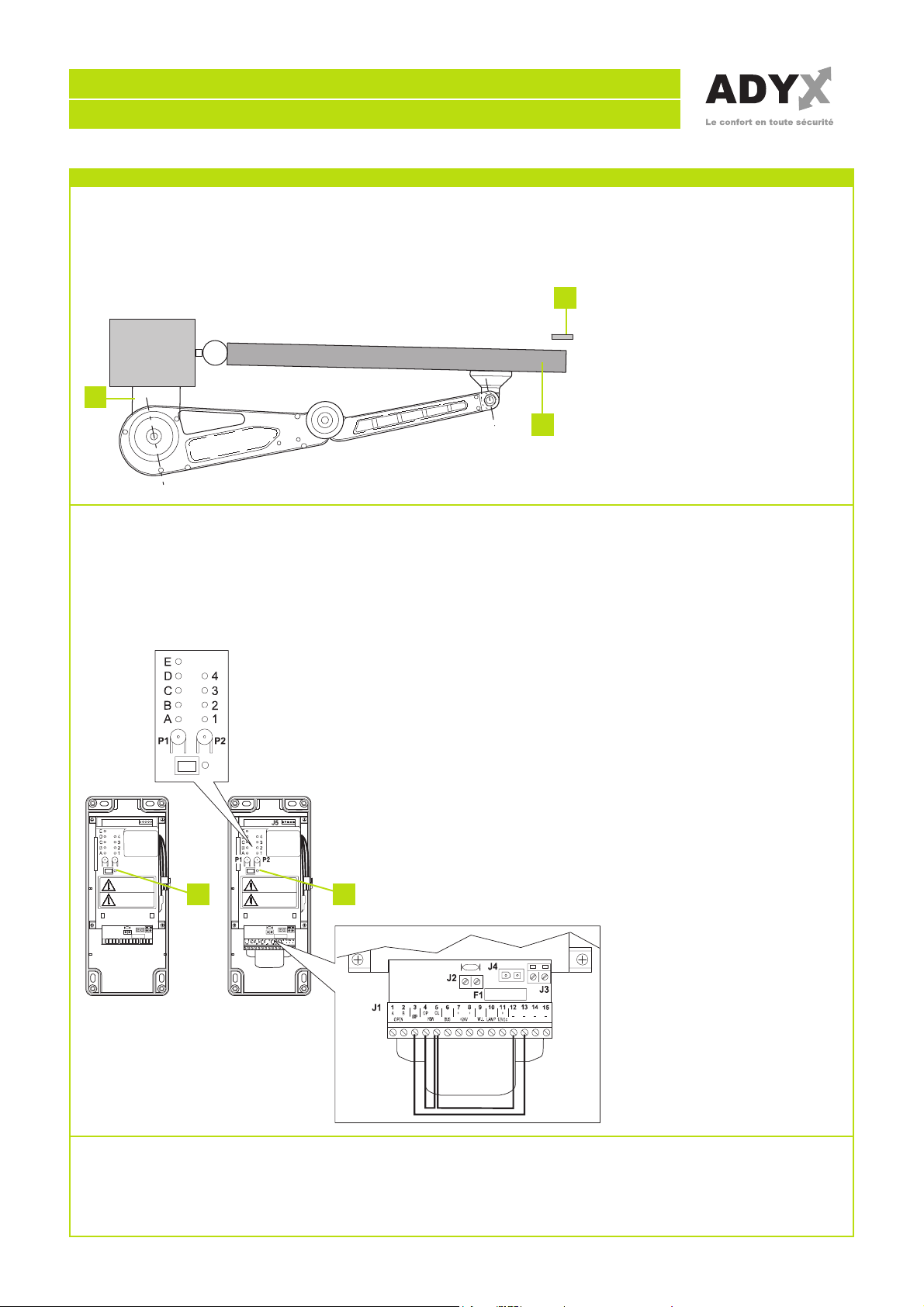

SI LE PORTAIL EN POSITION FERMEE NE PLAQUE PAS CONTRE LA BUTEE CENTRALE
Si le vantail en position fermé ne plaque pas contre la butée centrale, et que les 3 axes du motoréducteur
sont bien alignés ; il faut desserrer les 4 boulons de la patte pilier, rapprocher la patte vers le portail jusqu'au
placage contre la butée, et resserrer les 4 boulons.
C
A) Déplacer la patte en direction
du portail
B) Plaquer contre la butée
C) Butée centrale
A
B
SI LA MOTORISATION NE DEMARRE PAS
Les 2 voyants de contrôle (B) permettent d'afficher l'état de l'alimentation à l'extérieur des deux unités.
• allumé fixe; alimentation normale
• clignote lentement; coupure secteur, batteries chargées
• clignote rapidement; présence secteur, batteries déchargées
• éteint; coupure secteur, batteries déchargées
A) Appuyer sur P2 ; les voyants
C D E doivent s'allumer.
B) VOYANT DE CONTROLE
C) Si le voyant C ne s'allume pas
Vérifier ou faire le pont 3 et
13 sur J1.
Si le voyant D ne s'allume pas.
Vérifier ou faire le pont 4 et 5
sur J1.
Si le voyant E ne s'allume pas.
Vérifier ou faire le pont 5 et
12 sur J1.
B
B
ATTENTION :
quand les 3 voyants C D E sont
allumés un appui sur P1
déclenche le cycle. Fonction
poussoir.
Vous rencontrez une difficulté. Vous ne pouvez pas démarrer votre motorisation APPELEZ ADYX
au 0892 69 00 34. Pour vous assurer le meilleur service, vous devez appeler AVANT toute intervention de
votre part. Vous munir de cette notice d'installation.
Page 28
REV. 01.2006
Les descriptions et les illustrations de cette notice sont seulement indicatives.
ADYX se réserve le droit d'apporter des modifications techniques au produit sans préavis.
Loading...
