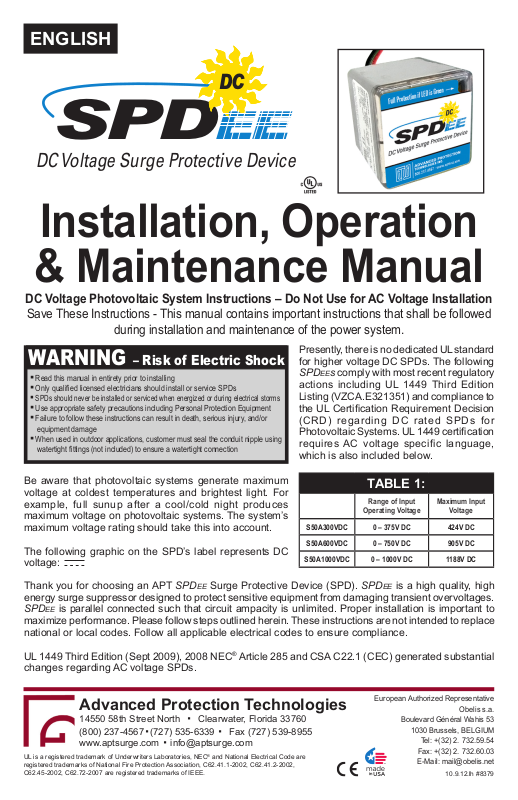

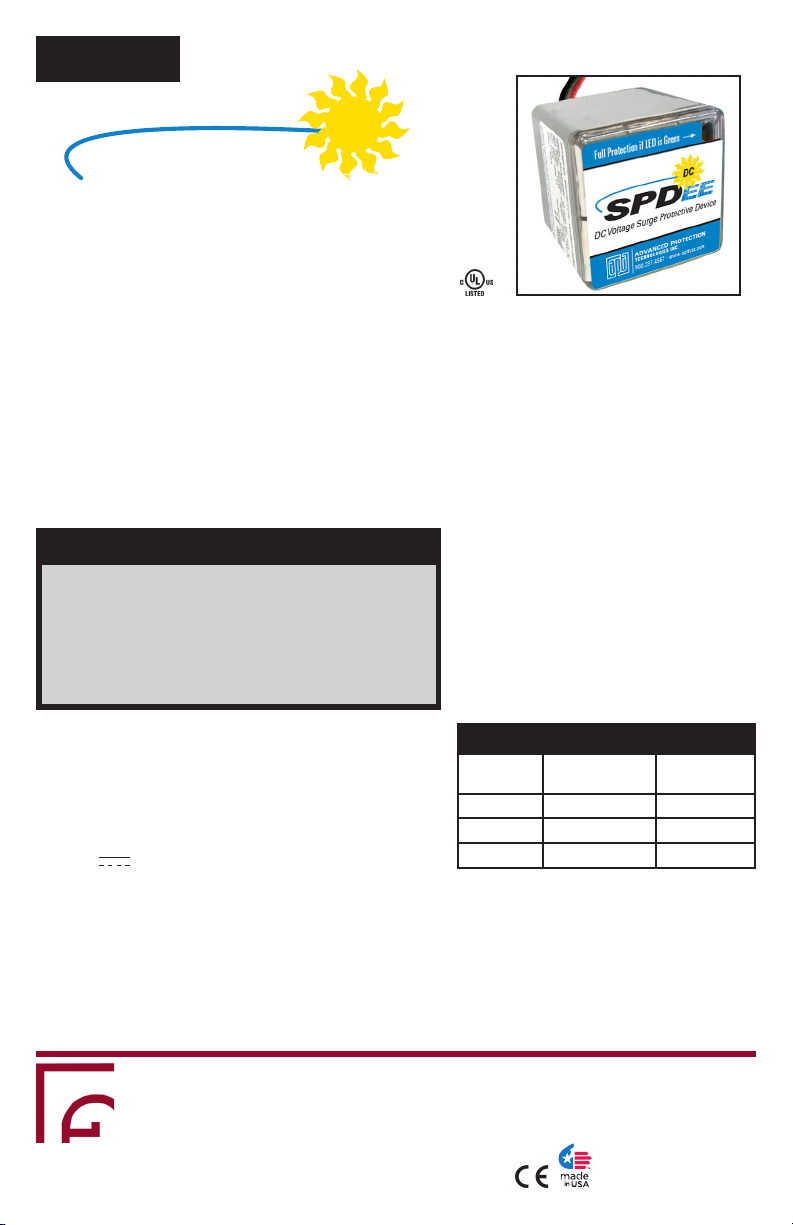

Advanced Protection SPDee DC User Manual [es, en]

ENGLISH

DC

SPD

EE

DC Voltage Surge Protective Device

Installation, Operation

& Maintenance Manual

DC Voltage Photovoltaic System Instructions – Do Not Use for AC Voltage Installation

Save These Instructions - This manual contains important instructions that shall be followed

during installation and maintenance of the power system.

Presently, there is no dedicated UL standard

WARNING

▪Read this manual in entirety prior to installing
▪Only qualied licensed electricians should install or service SPDs
▪SPDs should never be installed or serviced when energized or during electrical storms
▪Use appropriate safety precautions including Personal Protection Equipment
▪Failure to follow these instructions can result in death, serious injury, and/or

equipment damage

▪When used in outdoor applications, customer must seal the conduit nipple using

watertight ttings (not included) to ensure a watertight connection

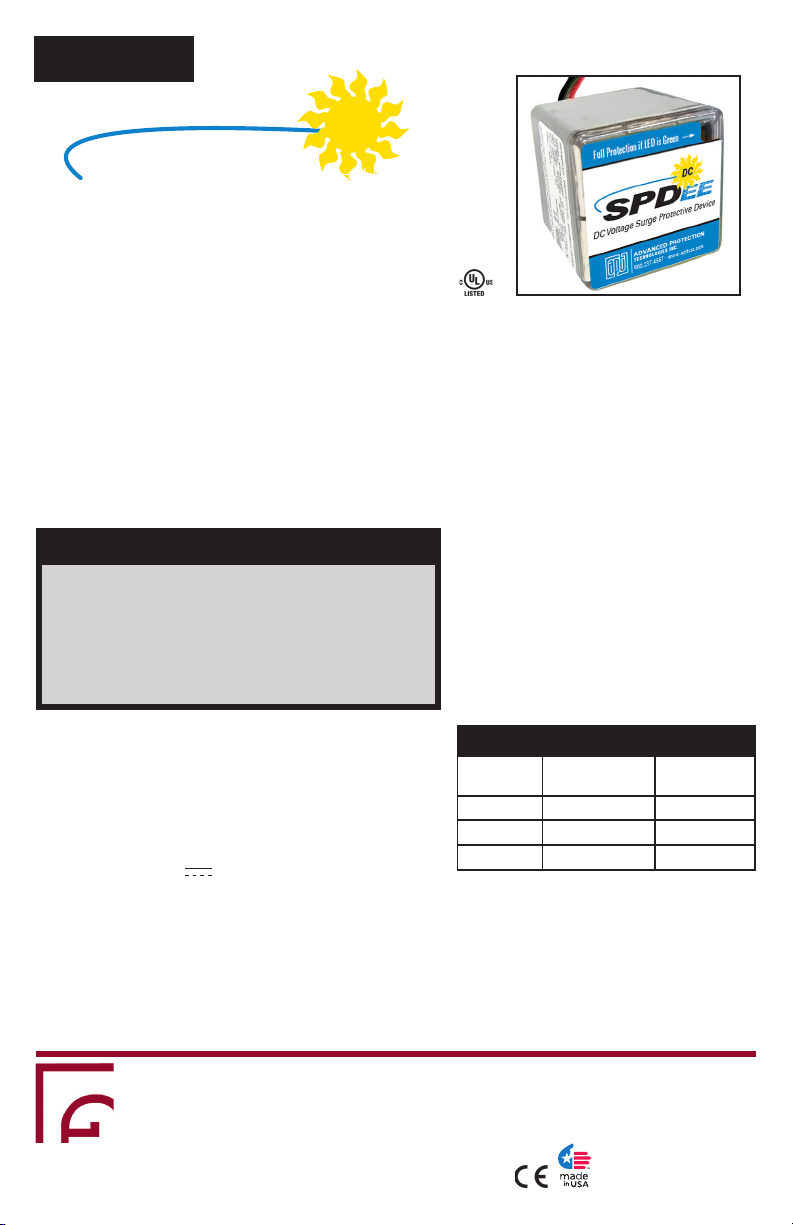

Be aware that photovoltaic systems generate maximum
voltage at coldest temperatures and brightest light. For
example, full sunup after a cool/cold night produces
maximum voltage on photovoltaic systems. The system’s
maximum voltage rating should take this into account.

The following graphic on the SPD’s label represents DC
voltage:

– Risk of Electric Shock

for higher voltage DC SPDs. The following
SPDees comply with most recent regulatory
actions including UL 1449 Third Edition
Listing (VZCA.E321351) and compliance to

the UL Certication Requirement Decision

(CRD) regarding DC rated SPDs for

Photovoltaic Systems. UL 1449 certication
requires AC voltage specific language,

which is also included below.

TABLE 1:

Range of Input

Operating Voltage

S50A300VDC 0 – 375V DC 424V DC

S50A600VDC 0 – 750V DC 905V DC

S50A1000VDC 0 – 1000V DC 1188V DC

Maximum Input

Voltage

Thank you for choosing an APT SPDee Surge Protective Device (SPD). SPDee is a high quality, high
energy surge suppressor designed to protect sensitive equipment from damaging transient overvoltages.

SPDee is parallel connected such that circuit ampacity is unlimited. Proper installation is important to
maximize performance. Please follow steps outlined herein. These instructions are not intended to replace
national or local codes. Follow all applicable electrical codes to ensure compliance.

UL 1449 Third Edition (Sept 2009), 2008 NEC® Article 285 and CSA C22.1 (CEC) generated substantial
changes regarding AC voltage SPDs.

Advanced Protection Technologies

14550 58th Street North

[phone]·[phone] · Fax [phone]

UL is a registered trademark of Underwriters Laboratories, NEC® and National Electrical Code are
registered trademarks of National Fire Protection Association, C62.41.1-2002, C62.41.2-2002,
C62.45-2002, C62.72-2007 are registered trademarks of IEEE.

www.aptsurge.com · [email protected]

Clearwater, Florida 33760

·

European Authorized Representative

Obelis s.a.

Boulevard Général Wahis 53

1030 Brussels, BELGIUM

Tel: +(32) 2. 732.59.54
Fax: +(32) 2. 732.60.03
E-Mail: [email protected]

10.9.12.lh #8379

INSTALLATION

Pre-Plan your installation. You need to accomplish the following:

▪ Meet all National and Local codes (NEC

photovoltaic, Canadian Electric Code, Part 1)

®

Art. 285 address SPDs, NEC® Art. 690 addresses

▪ Conrm System voltage to SPD voltage
▪ Mount SPD as close to panel or equipment as possible to keep leads short

(long leads hurt performance substantially)

▪ Ensure leads are as short and straight as possible, including ground. If using a breaker, use a

breaker position that is close to the SPD and the panel’s ground

▪ If using a breaker, recommended breaker size is 30A due to 10 AWG conductor
▪ Make sure system is grounded per NEC

(inadvertent system problem may fail SPD)

®

and clear of faults before energizing SPD

▪ Never Hi-Pot test Any SPD (will prematurely fail SPD)

1. Ensure correct SPD; use voltmeter to check voltages as appropriate. (See Figure 1 for wire-outs).

2. Determine Mounting method (see Figure 4) – weather resistant equipment may be required.

3. Remove power from panel/source. Conrm panel/source is deenergized.

4. Identify breaker location and SPD location. Position SPD such that LED is best visible.

5. Mount SPD – weather resistant applications require additional sealing, o-rings, etc. (see Figure 3).

6. Connect conductors as appropriate - 1000V models require insulated sleeving, included
(See Figure 1 for wire-outs) – short & straight as possible (see Figure 2).

7. Label or mark conductors as appropriate (ground: green, positive: red, negative: black).

8. Make sure system is grounded per NEC® or CEC and is clear of hazards or faults before energizing.

9. Energize and conrm proper operation of green LED indicator. Be aware that LED requires sufcient
voltage to operate. Photovoltaic applications with low light may not generate enough power to
illuminate the LED.

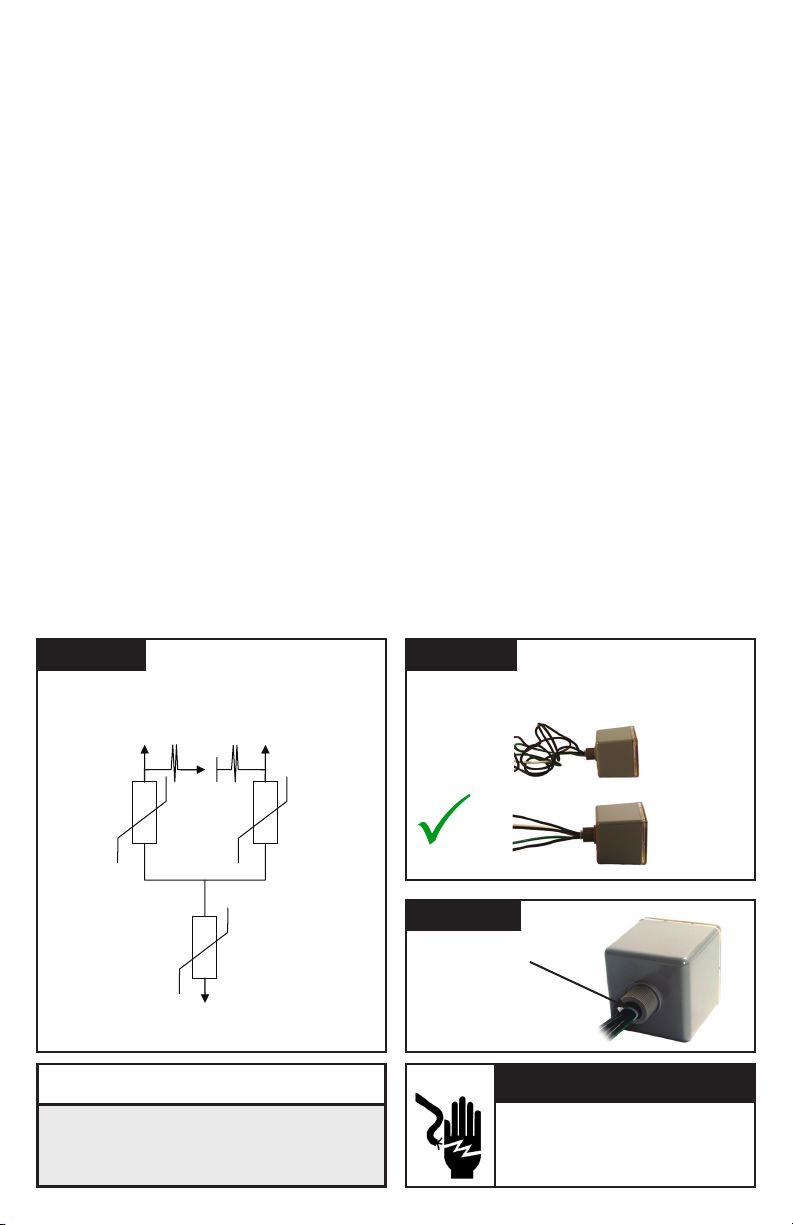

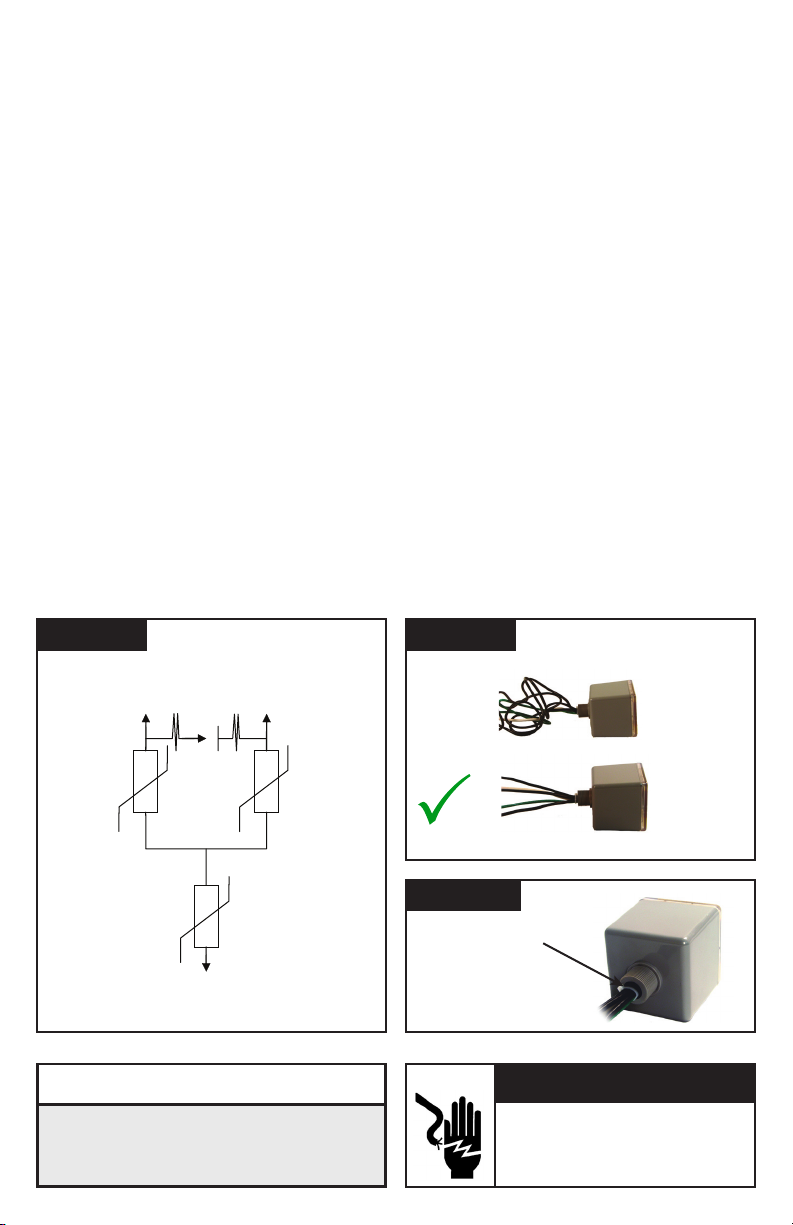

Figure 1 Figure 2

DC+

red wire

X

Not Good

DC-

black wire

GOOD

Leads: Short & Straight:

Cut excess; Do not coil or loop

Cut off Excess
Length
Do Not Loop
or Coil

Short
& Straight

V

WARNING

Ground

green wire

▪ Do Not Hi-Pot Test
▪ Resulting Damage is not Covered Under Warranty

2

Figure 3

Sealing gasket:

two choices

1.) At 3/4" nom.
thread: ID is 1.05"

2.) At 0.14" high 'base
step': ID is 1.25"

V

Hazardous voltage.
Will cause death or serious injury.
Keep Out.
Qualified personnel only.
Disconnect and lock off all power
before working on this equipment.

DANGER

Parts List

4

1 - SPDee suppressor including
3’ (~1m) conductors
1 - Mounting L bracket
1 - 3/4” conduit nut
2 - Panhead mounting screws
1 - Data Sheet
1 - Installation Sheet (this document)

TABLE 2: SPECIFICATIONS

Temperature Operating -40oC (-40oF) to 65oC (+149oF)

Temperature Storage -55oC (-67oF) to 65oC (+149oF)

Wire Size & Installation Torque

NEMA 250 Enclosure Rating

8 AWG; 25 lb - in
6 AWG (Ground); 35 lb - in

Type 4X with appropriate
sealing & sealing condulets

Simplied Explanation of Operation

SPDs sense overvoltage and create a momentary
short circuit to redirect harmful surge energy to
earth ground. They reset automatically and wait
for the next surge. This is similar to the pressure
relief valve on a water heater: pressure goes up,
valve opens to relieve pressure and then resets. In
an electrical system, an SPD senses overvoltage,
shorts temporarily sending energy to ground and
then resets. SPDs are capable of repeating this
function thousands of times.

SPDee includes internal overcurrent protection

Supplemental overcurrent protection is not required

to protect this SPD. The SPDee models listed above
have demonstrated 100kA Short Circuit Current
Ratings (SCCR) including leads on DC power
systems. (See UL Label markings on each SPD or
see Data Sheet for specs.)

Follow all applicable codes, which generally require

that connecting conductors have overcurrent
protection. Based on the SPD’s #8 conductor, we
recommend an immediate upstream overcurrent
protection device rated not greater than 40A. A
40A or smaller circuit breaker or fuse could serve
as a disconnect switch and provide NEC® or CEC
imposed short circuit protection to the conductors.

Similar SPDee models have demonstrated 200kA
Short Circuit Current Ratings (SCCR) including
leads on AC power systems and have been rated
for Type 1 applications (NEC® Article 285).

replacing the device. SPDee is ultrasonically welded
closed and contains no user serviceable parts.

Voltage Rating & Application

Before installing SPD, verify by nameplate voltage
or model number that it has the same voltage rating
as the power distribution system. See attached Data
Sheet or call APT Tech Support at [phone]

as appropriate. The SPD’s specier or user should
be familiar with the conguration and arrangement

of the power distribution system.

SPDs on Ungrounded Systems

Caution – Ungrounded AC power systems are
inherently unstable and can produce excessively
high line-to-ground voltages during certain fault
conditions. During these fault conditions, any

electrical equipment including an SPD, may be

subjected to voltages which exceed their designed
ratings. This information is being provided to the
user so that an informed decision can be made

before installing any electrical equipment on an

ungrounded power system.

DC SPD Installation when DC+ or DC- is grounded
The standard SPDee DC SPD may be used when
DC- is bonded to ground. In rare applications where
DC+ is bonded to ground, a SPDee DC SPD having

the ‘G’ option sufx must be used. Please consult

factory as appropriate.

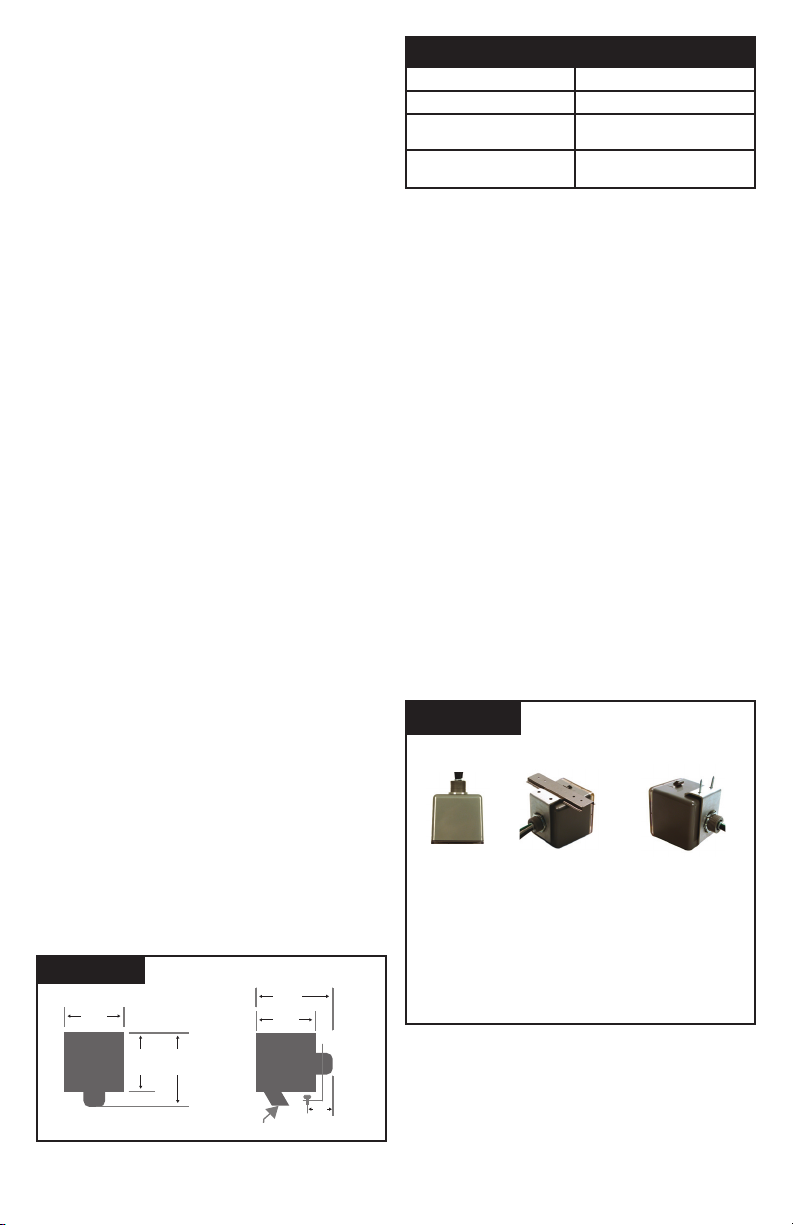

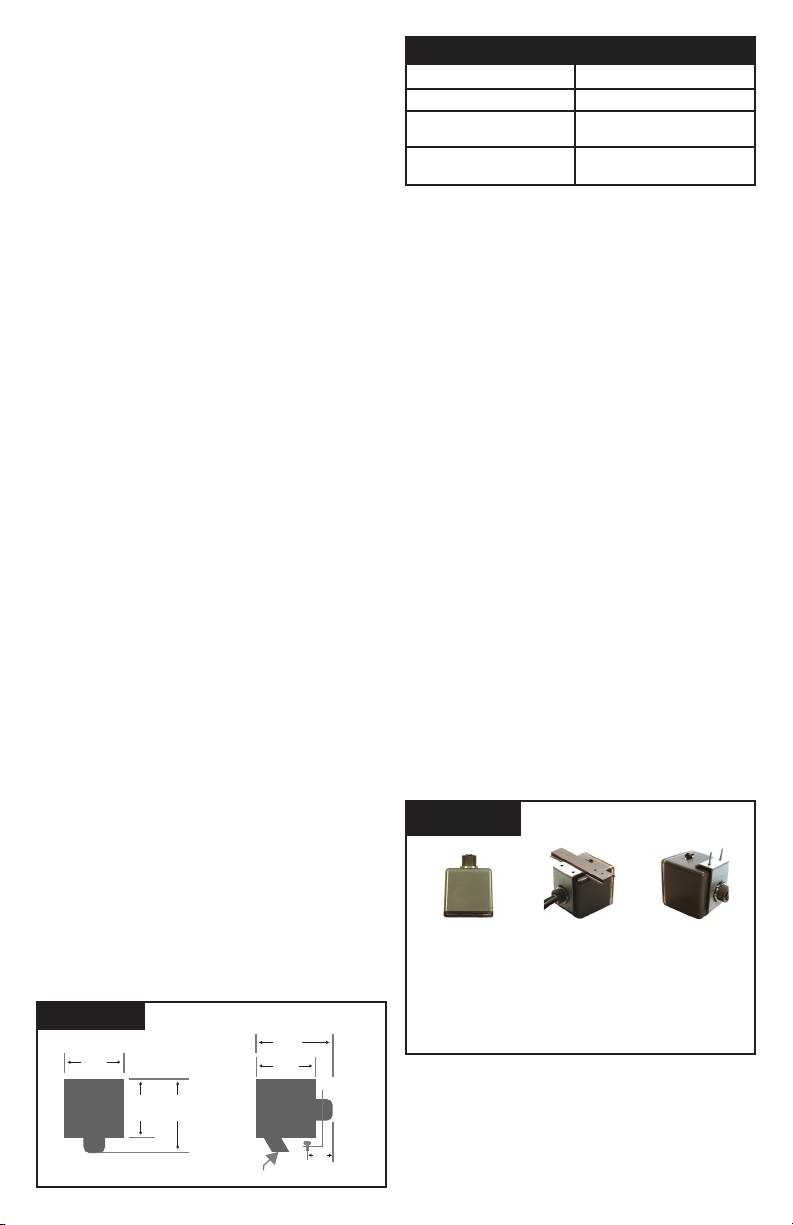

Figure 5

SPDee Mounting Options

This device features internal overcurrent and
overtemperature protection that will disconnect
effected surge suppression components at the end
of their useful life, but will maintain power to the load
– now unprotected. If this situation is undesirable
for the application, follow these instructions for

Figure 4

3.26”

Dimensions and Weight

Weight: 1.60 lbs

(0.73 kg)

3.31”3.57”

Sized for std 35mm DIN-rail

4.13”

3.26”

3/4”-1

1.15”

Std. 3/4”-14 Nipple DIN-rail Mount

• 3/4” pipe nipple (conduit nut included)

• Standard 35mm DIN-rail (not included)

- L-bracket tightens onto DIN-rail

• Standard at mounting surface

- Attach L-bracket to surface via mounting holes

(rail not incl.)

Bracket Mount

for at surfaces

3

NORMAL OPERATION

Green LED Indicator – The LED indicator illuminates
when the SPD is energized and operating correctly.
Indicator operation: Every suppression element
is connected via logic to the green LED. Should
any suppression element fail, the green LED will

extinguish. Be aware that LED requires sufcient

voltage to operate. Photovoltaic applications having
limited sunlight may not generate enough power to
illuminate the LED.

Microswitch Option

A UL Listed ‘M’ option allows a user to monitor the
operational status of internal MOVs. This is similar

to a dry contact, but does not require that the

SPD remain fully energized. Note that many SPD

diagnostic circuits require power to operate. This

becomes problematical on a PV application when

there is no sunlight, and consequently no power.

The diagnostics and/or contacts would change
state every time the sun goes up or goes down. In
turn, this could falsely indicate problems (sun went
down, as opposed to SPD is failed).

The ‘M’ option monitors each MOV’s integral
microswitches via logic. Two 20 AWG wires exit
the pipe nipple for customer connection to remote

sensing equipment. Power must be limited to 50mA

at 12VDC. Power inputs above 50mA at 12VDC will
damage the microswitches and will not be covered
under warranty. At the ends of the 20 AWG wires,
correct operational state is Open circuit. If any
MOV fails, the microswitch will Close. In simplest
terms: Open = Good, Closed/short = problem. The
‘M’ option consumes the microswitch contacts that
would normally be used by the LED circuitry. The
diagnostic LED is not available with the ‘M’ option.

(The ‘M’ option also requires the ‘R’ option, which

removes the LED and its power supply circuitry.)

In most instances, a different label is used such
that visual inspection is easier. Each MOV includes
small pop-up tabs, which are not visible under
the standard label. A revised label allows visual
inspection under the clear polycarbonate enclosure
lid. Please contact APT Tech Support with any

questions at [phone].

Maintenance

SPDs require minimal maintenance. We recommend

periodic inspection of diagnostic indicators to ensure
proper operation. We also recommend keeping the
SPD clean as appropriate.

Troubleshooting & Service

Please contact us for any service related issues.
We want to take care of any problems.

Quality SPDs withstand severe duty and attempt to
protect their load until failure. There are electrical
anomalies that SPDs cannot protect against.
These are generally Sustained Overvoltages also
known as Temporary Overvoltages (TOVs). In this
context, Sustained Overvoltages may be relatively
short duration (on AC systems, could be only a few
cycles). Failed SPDs tend to be symptoms, not
root causes. We suggest treating a failed SPD as
a ‘canary in the coalmine’ as there may be larger
issues at play. Be aware that photovoltaic systems
generate maximum voltage at coldest temperatures
and brightest light. For example, full sunup after
a cool/cold night produces maximum voltage on
photovoltaic systems. The system’s maximum
voltage rating should take this into account.

As a generalization, the single largest ‘killer’ of
SPDs is reference to ground issues. If the SPD
shows problems on startup, there is reasonable
chance of bonding/grounding/misapplication
issue. This permanently damages the unit. If not
corrected, it will happen again.

Any returns need a Return Authorization (RA)
number.

!

VERIFY THAT ALL POWER CIRCUITS ARE
DEENERGIZED BEFORE MAKING CONNECTIONS

All electrical connections should be performed by a qualied

(licensed) electrician or technician. All wiring must comply with
the National Electrical Code (NEC®) and applicable local codes.

WARNING

V

WARNING

▪ Do Not Hi-Pot Test
▪ Resulting Damage is not Covered Under Warranty

4

SPD

EE

ESPAÑOL

DC

Dispositivo Protector contra
Sobretensiones en DC

Manual de Instalación,

Operación & Mantenimiento

Sistemas Fotovoltaicos de voltaje en DC Instrucciones –

No utilizar para voltajes en AC Instalación

Instrucciones Importantes De seguridad – Tomar Estas Instrucciones

ADVERTENCIA

▪Lea este manual completamente antes de la instalación
▪Sólo Electricistas calicados autorizados podrían instalar o dar servicio a un DPS
▪Un DPS nunca debe ser instalado o revisado cuando esté energizado o durante

tormentas eléctricas

▪Use precauciones de seguridad adecuadas incluyendo Equipo de Protección Personal
▪El no seguir las siguientes instrucciones puede causar la muerte, serias lesiones, y/o

el daño de equipo

▪ Cuando el DPS es usado en aplicaciones exteriores, el cliente debe sellar la boquilla del

conducto usando accesorios herméticos (no incluidos) para asegurar una conexión hermética

– Riesgo de descarga eléctrica

En este momento, no hay ningún estándar UL
dedicado para DPSs en alto voltaje de corriente
continua. A continuación Los SPDees cumplen con
las más recientes acciones reguladoras incluyendo
UL 1449 Tercera Edición listado (VZCA.E321351)

y el cumplimiento a la Decisión del requisito de
Certicación UL (CRD) en cuanto a la corriente

continua clasificó los DPSs para Sistemas

Fotovoltaicos. La certicación UL 1449 requiere
un lenguaje especico para el voltaje de corriente
alterna, que también está incluido a continuación.

Esté consciente que los sistemas fotovoltaicos generan el

voltaje máximo en las temperaturas más frías y la luz más
brillante. Por ejemplo, en la plena salida del sol después de una
noche fresca y fría produce el voltaje máximo en los sistemas
fotovoltaicos. El máximo rango de voltaje del sistema debería
tomar esto en consideración.

El siguientes graco en la etiqueta del DPS representa un voltaje

de Corriente Continua:

Gracias por seleccionar un Dispositivo Protector contra Sobretensiones Transitorias (DPS) SPDee marca APT. SPDee

es un equipo de alta calidad, suprime Sobretensiones de alta energía y fue diseñado para proteger equipos sensibles
contra daños por Sobretensiones Transitorias. SPDee se conecta en paralelo de tal forma que la capacidad de corriente
que puede manejar es ilimitada. Una instalación apropiada es importante para maximizar el funcionamiento. Por favor
siga los pasos aquí especicados. Estas instrucciones no pretenden sustituir normas nacionales o locales. Siga todas

las normas eléctricas aplicables para asegurar su cumplimiento.

UL 1449 Tercera Edición (Sept 2009) y NEC® 2008 Artículo 285 cambios sustanciales generados en cuanto a los DPSs.

S50A300VDC 0 – 375V DC 424V DC

S50A600VDC 0 – 750V DC 905V DC

S50A1000VDC 0 – 1000V DC 1188V DC

Advanced Protection Technologies

14550 58th Street North

[phone]·[phone] · Fax [phone]

UL es una marca registrada de Underwriter Latoratories, NEC® y Nacional Electrical Code son
marcas registradas de la Asociación Nacional de Protección contra Incendios, C62.41.1-2002,
C62.41.2-2002, C62.45-2002, C62.72-2007 son marca registradas de IEEE.

www.aptsurge.com · [email protected]

Clearwater, Florida 33760

·

TABLA 1:

Rango de entrada

Voltaje de operación

European Authorized Representative

Máximo voltaje

de entrada

Boulevard Général Wahis 53

1030 Brussels, BELGIUM

Tel: +(32) 2. 732.59.54
Fax: +(32) 2. 732.60.03

E-Mail: [email protected]

10.9.12.lh #8379

Obelis s.a.

INSTALACIÓN

Planique con anterioridad su instalación. Usted debe tener en cuenta lo siguiente:

▪ Busque todas las Normas Nacionales y Locales (NEC

®

Artículo 285 y UL 1449 dirigido a los DPSs)

▪ Conrme que el voltaje del Sistema corresponde con el voltaje del DPS (Un DPS de 120V fallará al

instante en sistema 240V, 277V, etc.)

▪ Monte el DPS lo más cerca al tablero o al equipo a proteger como sea posible, mantenga el

conductor corto (un cableado largo afecta el funcionamiento considerablemente)

▪ Garantice un cableado tan corto y directo como sea posible, incluyendo el neutro y la tierra. Si está

usando un interruptor, utilice la posición que esté más cercana al DPS y al neutro y la tierra del tablero

▪ Asegúrese que el sistema es aterrizado de acuerdo con el código NEC

antes de la energizar el DPS (un problema inadvertido en el sistema puede causar la falla del DPS)

®

y libre de defectos

▪ Nunca realice la prueba de sobretensión (Hi-pot) a cualquier DPS (el DPS fallará prematuramente)

1. Utilice un voltímetro para comprobar los voltajes y asegurar que el DPS es el adecuado. Revise la

cha técnica para las especicaciones y cables de salida.

2. Determinar el método de montaje (Mirar la Figura 5) - pueden requerir equipo resistente a la intemperie.

3. Quitar la energía del tablero de alimentación. Conrme que el tablero de alimentación está desenergizado.

4. Identicar la ubicación del interruptor y la ubicación del DPS. La ubicación del DPS debe ser tal

que los LEDs de señalización tengan mejor visibilidad.

5. Montaje del DPS – Para aplicaciones resistentes a la intemperie requiere un sellado adicional,
empaquetaduras, etc. (Vea la gura 3).

6. Conectar los conductores adecuadamente – Modelos de 100 V requiere abrazaderas aisladas,
incluidas. (Vea la Figura 1 para cables de salida) – tan cortos & lisos como sea posible (Vea la Figura 2).

7. Marque o identique los conductores adecuadamente (neutro: blanco, tierra: verde, líneas
energizadas: negro, Fase Alta: naranja).

8. Asegurar que el sistema es conectado de acuerdo con NEC

9. Energizar y conrmar la operación apropiada del LED indicador verde. Tenga en cuenta que el LED requiere el voltaje

suciente para funcionar. Aplicaciones fotovoltaicas con la luz baja no pueden generar bastante potencia de iluminar el LED.

Figura 1 Figura 2

®

y está libre de peligro o defectos antes de energizar.

Conductor: Corto y Directo:

Exceso de conductor;

No enrollar o hacer bucles

DC+

Cable

Rojo

DC-

Cable
Negro

X

MALO

BUENO

Cortar el
exceso de
cable

Corto y
Directo

Figura 3

Juntas de sellado:

Ground

Cable
Verde

dos opciones

1.) Para 3/4” Rosca
nominal: ID es 1.05”

2.) Para 0.14” base de
paso alto: ID es 1.25”

ADVERTENCIA

V

▪ No hacer prueba de sobretensión (HI-POT)
▪ El daño ocasionado no será Cubierto por la Garantía

2

PELIGRO

V

Voltaje peligroso.
Causará la muerte o serias heridas.
No Entrar.
Sólo Personal calificado.
Desconecte y bloquee toda alimentación eléctrica
antes del funcionamiento de este equipo.

Lista de Partes 1

4

1 - DPS SPDee incluyendo 3 ‘ (~1m) de
conductor
1 - Soporte de montaje en L
1 - Tuerca de conducto 3/4”
2 - Tornillos cilíndricos de montaje
1 - Ficha Técnica
1 - Manual de Instalación (este documento)

Tabla 2: Especicaciones

Temperatura de operación -40oC (-40oF) to 65oC (+149oF)

Temperaturas de almacenamiento

Tamaño del cable y torque

de Instalación

Grado de Encerramiento

NEMA 250

-55oC (-67oF) to 65oC (+149oF)

8 AWG; 25 lb - in

6 AWG (Ground); 35 lb - in

Tipo 4X con la correspondiente

conduleta cerrada & sellada

Explicación Simplicada de Operación

El DPS censa un sobrevoltaje y crean un cortocircuito
momentáneo para redireccionar la energía dañina
del sobrevoltaje a la puesta a tierra. Ellos reinician
automáticamente y esperan el siguiente sobrevoltaje.
Esto es similar a la válvula de alivio de presión sobre un
calentador de agua: la presión sube, la válvula abre para
relevar la presión y luego reinicia. En un sistema eléctrico,
el DPS detecta un sobrevoltaje, cortos temporales envían
energía a la puesta a tierra y luego se reinician. Los DPSs
son capaces de repetir esta función miles de veces.

SPDee incluye protección interna por sobrecorriente

No se requieren protección complementaria de

sobrecorriente para proteger el DPS. El modelo SPDee

arriba certicado se han probado para 100kA de rango

de corriente de Cortocircuito (SCCR) incluyendo los

conductores. (Vea la etiqueta marcada UL sobre el DPS
o revise la cha técnica de especicaciones).

Siga todos los códigos aplicables, que generalmente
requieren que la conexión de conductores tenga protección

por sobrecorriente. Basado en el conductor # 8 del DPS,
recomendamos inmediato aguas arriba el dispositivo
de protección por sobrecorriente con un rango nominal

no mayor que 40A. Un interruptor de 40A o menor o un

fusible podría servir como un interruptor para desconectar
y proporcionar la protección de cortocircuito impuesta por
NEC® para los conductores.

Modelos SPDee similares se han probado para 200kA de
rango de corriente de Cortocircuito (SCCR) incluyendo los

cables en sistemas de CA y han sido clasicadas para uso

en Tipo 1 (NEC® Artículo 285).

Este dispositivo tiene al interior la protección por

sobrecorriente y por sobre temperaturas que desconectará
los componentes de supresión dañados al nal de su

vida útil, pero mantendrá la carga energizada - ahora
sin protección. Si esta situación es indeseable para la
aplicación, siga estas instrucciones para reemplazar el
dispositivo. SPDee es sellado con soldadura de ultrasonido

y no contiene ninguna pieza que sea reutilizable.

Figura 4

3.26”

Dimensiones y Peso

Weight: 1.60 lbs

Peso:

(0.73 kg)

4.13”

3.26”

Rango de Voltaje y Aplicación

Antes de la instalación del DPS, verique que el voltaje en
la placa de identicación y el número del modelo tengan el
mismo voltaje que el sistema de distribución de potencia.
Mirar las chas técnicas o llamar al Soporte técnico de

APT en Estados Unidos al [phone] o al Distribuidor

Autorizado de su País. Quien especica los DPSs o el
usuario deben estar familiarizados con la conguración y

el arreglo del sistema de distribución de potencia.

DPSs en Sistemas sin puesta a tierra

Cuidado – Los sistemas sin puesta a tierra son
intrínsecamente inestables y pueden producir excesivos
altos voltajes de línea-a-tierra durante ciertas condiciones

de falla. Durante estas condiciones de falla, cualquier
equipo eléctrico incluyendo un DPS, puede estar sometido
a voltajes que exceden sus parámetros de diseño. Esta
información se esta suministrando al usuario de modo que

una decisión con todo conocimiento pueda tomarse antes

de la instalación de cualquier equipo eléctrico sobre un

sistema de potencia sin puesta a tierra.

La instalación del DPS DC cuando DC+ o DC- es
aterrizado le DPS DC estándar SPDee puede ser usado
cuando DC- es conectado a tierra. In raras aplicaciones
cuando DC+ es conectado a tierra, debe ser utilizado un
DPS SPDee DC que tenga la el sujo de la opción “G”. Por

favor contáctese con fabrica cuando lo requiera.

Figura 5

Opciones de Montaje de
un SPDee

Unión estándar.

3/4"-14

Montaje en Riel

Din (riel no incl.)

Montaje con Soporte en L

para supercies planas

▪ Unión de 3/4 " (tuerca de conducto incluida)
▪ Riel Din estándar 35mm (no incluido)

- Soporte de montaje sujeto en el Riel Din

▪ Lamina estándar para montaje en supercie

- Una el soporte en L a la supercie por los

agujeros para el montaje.

3.31”3.57”

Sized for std 35mm DIN-rail

Riel Din Tamaño estandar 35mm

3/4”-1

1.15”

3

OPERACIÓN NORMAL

Indicador LED verde - El LED indicador ilumina cuando
el DPS está energizado y operando correctamente.
Operación del indicador: Cada elemento de supresión

está conectado mediante lógica al LED verde. Si cualquier

elemento de supresión falla, el LED verde se extinguirá.

Tenga en cuenta que el LED requiere el voltaje suciente

para funcionar. Aplicaciones fotovoltaicas teniendo limitada

luz del sol no pueden generar suciente potencia para

iluminar el LED.

Opción de Microswitch

La UL ha calicado ‘M’ una opción que permite al usuario

monitorear el funcionamiento interno del MOVs. Es

parecido a los contactos secos y no requiere que el
DPS permanezca energizado.Muchos DPS requiren

alimentación para poder da un diagnóstico de la unidad.
En aplicaciones de PV ocurren problemas cuando la
ausencia de la luz del sol no está presente y la unidad
no está energezida. Los diagnósticos pueden cambiar

en el caso que la luz aparezca y desaparezca. Dando

como consecuencia a un problema por la ausencia de
la luz del sol.

La opción ‘M’ monitorea cada MOVs logicamente. Desde
la salida de la tubería salen 2 cables de calibre 20 AWG
hasta los sensores remotos. La energía debe ser limitada a
50mA en 12VDC. La alimentación interna si es por encima
de 50mA en 12VDC dañará los microswitches y no serán

cubiertos por la garantía. Al nal de los cables de 20 AWG

el estado de operación es de un circuito abierto. Si algún
MOV falla, el microswitch se cerrará. En simples términos:
Abierto : es buen funcionaminto y en Corto/cerrado : mal
funcionamiento. La opción ‘M’ consume los contactos

del microswitch que normalmente serán usados en los

circuitos del LED. El LED de diagnóstico no es disponible

en la opcion ‘M’. (la opción ‘M’ requiere tambien ‘R’ cual

elimina el LED y es el circuito de la fuente de alimentación).

Por otro lado, una etiqueta diferente es usada para

una mejor visualización de inspección. Cada MOV

incluye internamente indicadores, que no son visibles
con la etiqueta original del producto. A diferencia con
esta etiqueta la inspección es mas visible debida a la
transparencia de la cobertura del DPS. Para cualquier

información, por favor contactar al soporte técnico de APT.

Mantenimiento

Los DPSs requieren mínimo mantenimiento.

Recomendamos inspección periódica de los indicadores de
diagnóstico para asegurar la operación adecuada. También
recomendamos mantener el DPS limpio como corresponde.

Solución de problemas y Servicio

Por favor póngase en contacto con nosotros para cualquier

situación relacionada con el servicio. Queremos estar

atentos a cualquier problema.

La Calidad de los DPSs debe soportar un régimen severo
e intenta proteger su carga hasta fallar. Hay anomalías
eléctricas contra las cuales DPSs no puede proteger.
Estas son generalmente Sobretensiones sostenidas
también conocidas como Sobretensiones Temporales
(TOVs). En este contexto, las Sobretensiones Sostenidas
pueden ser relativamente de corta duración (En sistemas

CA, podrian ser solo unos cuantos ciclos). Los DPSs que

fallan tienden a ser síntomas, no el origen de las causas.

Aconsejamos tratar el DPS que ha fallado como una señal

de la existencia de un problema de calidad de energía en
el sistema y no como un problema individual. Tenga en

cuenta que los sistemas fotovoltaicos generan el máximo

voltaje en las temperaturas más frías y luz más brillante.
El rango máximo de voltaje del sistema podría tomar
esto en cuenta.

Como una generalización, el mayor “asesino” de DPSs son
los problemas de referencia a tierra. Si el DPS muestra

problemas en el arranque, existe la posibilidad razonable

de problemas de conexiones / tierras / aplicación errada.
Esto permanentemente daña la unidad. Si no es corregido,
sucederá otra vez.

Cualquier devolución necesita un número de

Autorización de Devolución

!

VERIFIQUE QUE TODOS LOS CIRCUITOS DE ALIMENTACION ELECTRICA
ESTEN DESENERGIZADOS ANTES DE REALIZAR LAS CONEXIONES

Todas las conexiones eléctricas deben ser realizadas por un electricista

o técnico calicado (autorizado). Todo el alambrado debe cumplir con el

Código Nacional Eléctrico (NEC®) y Normas locales aplicables.

ADVERTENCIA

ADVERTENCIA

V

▪ Conrmar la conexión N-T aguas arriba del Transformador XO
▪ No hacer prueba de sobretensión (HI-POT)

4
