Advance X-A160 Quick user guide

Download

Page 1

X-A160

Audiophile power stereo amplier Amplicateur de puissance audiophile stéréo

QuickStart

Page 2

RECYCLING IN EUROPEAN UNION COUNTRIES

Disposal of your old appliance

English

This symbol on the product or on its packaging means that your electrical and electronic equipment should be disposed at the end of life separately from your household wastes. There are separate coilection systems for recycling in EU. For more information, please contact the local authority or the dealer where you purchased the product.

French

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être

mis au rebut séparément de vos déchets ménagers lorsqu’il

atteint Ia fin de sa durée de vie.II existe des systèmes de

coilecte séparée pour le recyclage dans l’UE. Pour pius d’informations, veuiliez prendre contact avec lês autorités locales ou lê revendeur auquel vous avez acheté

ce produit.

German

Das auf dem Produkt oder auf der Verpackung angebrachte Symbol bedeutet, dass Ihre elektrischen und elektronischen Geräte nicht mit dem Haushaltsmüll entsorgt werden sollen. Es existieren separate Recycling-Sammelsysteme in der EU. Für mehr Informationen wenden Sie sich bitte an Ihre òrtiichen Behörden oder an den Fachhändier, bei dem Sie das Produkt erworben haben.

Italian

Questo simbolo sul prodotto o sull’imballaggio indica che 1’apparato elettrico o elettronico alia fine dei suo

periodo di vita dovrebbe essere smaltito separatamen-

te dai rifiuti domestici. Nell’UE esistono altri sistemi di raccolta differenziata. Per ulteriori infor-mazioni,

contattare lê autorità locali o il rivenditore presso il quale è stato acquistato il prodotto.

Spanish

Este simbolo en el producto o en su embalaje significa que deberfa deshacerse de su equipo eléctrico o electrônico, al final de su vida util, de forma separada del resto de los residuos domésticos. Para estos productos hay sistemas de recogida selectiva para reciclarlos en la Union Europea. Para mas informaciôn, rogamos contacte con la autoridad local o el distribuidor donde adquirio el producto.

Swedish

Märkningen av produkter och fôrpackningar med denna symbol betyder att elektrisk och elektronisk utrustning maste tasom hand séparât fràn hushàlissopor nàr utrustningen har förbrukats. EU har sàrskilda àtervinningsanlàggningar för denna typ av utrustning.Kontakta de lokala myndigheterna eller àterförsäijaren dàr produkten har köpts för mer information.

Danish

Dette symbol pà produktet eller pâ emballagen betyder, at dit elektriske og elektroniske udstyr ved afslutningen af dets levetid ikke skaï bortskaffes sammen med dit hushoidningsaffald. Derfindes separate opsamiingssystemer til genbrug i EU. For mere information bedes du venligst kontakte de lokale myndigheder eller forhandieren, hvor du har kebt produktet.

Dutch

Dit symbool op het product of op zijn verpakking betekent

dat uw elektrische of elektronische apparatuur na het verstrijken van de levensduur gescheiden van het huisvuil moet

worden weggegooid. Er zijn afzonderlijke ophaalsystemen

voor recyclage in de E.U. Voor meer informatie neemt u contact op met de plaatselijke overheid of de dealer waar u het product hebt gekocht.

Norwegian

Dersom produktet eller emballasjen er merket med dette symbolet, bor ditt elektriske eller elektroniske utstyr kasseres atskilt fra ditt hushoidningsavfall nàr det er utsiitt. 1 Norgefinnes det egne innsamiingssystemer for resirkulering. Venniigst ta kontakt med lokale myndigheter eller forhandieren hvor du kjepte

produktet for mer informasjon.

Finnish

Jos tuotteessa tai sen pakkauksessa on tämä symboli, se tarkoittaa, että kyseiset sähköisetja elektroniset laitteet pitää hävittää niiden käytön loputtua erillään kotitalousjätteistä. EU:ssa on erillisiä keräysjärjestelmiä. Jos haluat lisätietoja, ota yhteyttä paikallisiin viranomaisiin tai tuotteen myyjään.

Portuguese

Este sîmbolo no produto ou na respectiva embalagem, significa que o equipamento eléctrico ou electrônico deverà ser descartado no fim da sua vida util separadamente do lixo doméstico. Existem diverses sistemas de recolha separada para reciclagem na Uniào Europeia.Para mais informaçôes, queira contactar as autoridades locais ou o revendedor onde adquiriu o produto.

Polish

Ten symbol na produkcie lub na jego opakowaniu oznacza, ze. Pahstwa urzadzenie elektryczne lub elektroniczne po zakohczeniu uzytkowania musi zostac poddane utylizacji oddzieinie od odpadôw z gospodarstwa domowego. W Unii Europejskiej istnieja^ oddzieine systemy zbierania odpadô w poddawanych recykiingowi. Aby uzyskaô wiecej informacji, proszç skontaktowac sic z lokainymi wtadzami lub sprzedawca, u ktôrego zakupiono produkt.

Page 3

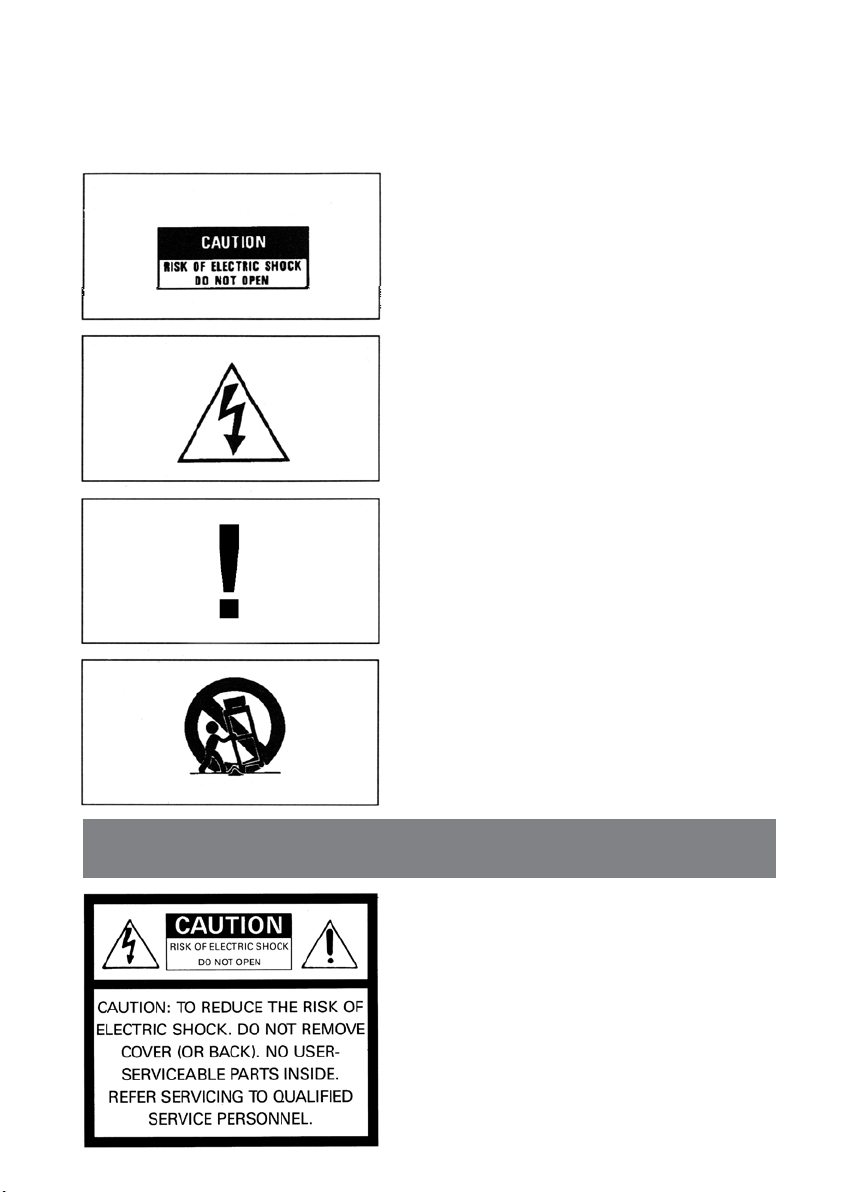

WARNING

ATTENTION

ATTENTION: afin de réduire tout risques de chocs électri-

ques ou de feu, ne pas exposer votre appareil à l’humidité

ou à toutes sortes de liquides

WARNING: to reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.

AVERTISSEMENT

Pour prévenir tout risques de chocs électriques, ne pas

ouvrir l’appareil. Si un problème apparait, faites réparer votre

appareil par un technicien qualifié.

CAUTION: To prevent the risk of electric shock, do not remove cover (or back); no user serviceable parts inside. Refer servicing to qualified service personnel.

LE POINT D’EXCLAMATION vous indiquera la présence

d’informations importantes, tant au niveau utilisation que

maintenance de votre appareil.

THE LIGHTNING FLASH with arrow-head symbo is intended to alert the user to the presence of uninsulated «dan-

gerous voltage» within the product’s enclosure that may be

of sufficient magnitude to constitute a risk of electric shock to persons.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d’un déménagement, d’un retour pour réparation, etc...de réemballer dans son emballage d’origine votre appareil.

An appliance and cart combination should be moved with care. Before any transportation, your product must be packed correctly in order to avoid any damage.

IMPORTANT

* POUR PREVENIR LES CHOCS ELECTRIQUES NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

* TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS PLUG WITH AN EXTENSION CORD, RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

Page 4

CONSIGNES DE SECURITE

LIRE LES INSTRUCTIONS

Toutes les consignes de sécurité et instruc-

tions quand à l’utilisation de notre produit doivent faire l’objet d’une lecture attentive.

MEMORISER CES INSTRUCTIONS

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE DES ALERTES

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

SUIVRE LES INSTRUCTIONS

Toutes les instructions concernant l’utilisation

et le fonctionnement de votre appareils doivent être suivies.

EAU ET MOISISSURE

Votre appareil ne doit pas être utilisé prés d’un point d’eau ou dans un environnement trop

humide.

VENTILATION

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entra-

vée. Il ne faut pas l’utiliser sur un lit, un sofa

ou une surface similaire qui obstrurait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse

être ventilé naturellement. Ne pas l’encastrer.

SOURCES DE CHALEUR

Il est conseillé d’éloigner votre appareil d’une

source de chaleur type radiateur ou autres sources produisant une source de chaleur.

ALIMENTATION ELECTRIQUE

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

MASSE ET POLARITÉ

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

PROTECTION DU CORDON SECTEUR

Votre cordon d’alimentation doit être correctement installée afin qu’il ne soit pas piétiner

ou arracher.

NETTOYAGE

Votre appareil doit être néttoyée seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommagés les différentes surfaces de votre appareil.

AUTRES SOURCES D’ALIMENTATION

Dans le cas d’une utilisation d’une antenne externe, vous devez l’éloigner d’une ligne

électrique.

PERIODE D’INUTILISATION

Si vous quittez votre domicile pour une longue

pèriode, nous vous conseillons de débrancher votre appareil.

PÉNÉTRATION D’OBJETS OU DE LIQUIDE

Des précautions doivent être prises afin d’empécher la pénétration d’objets ou de liquide à l’intérieur de votre appareil.

DOMMAGES NECESSITANT UNE INTERVENTION

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d’alimentation ou son cordon a subi

une détèrioration, ou

• Un objet ou un liquide a pénétré à l’intérieur

de votre appareil, ou

• Votre appareil a pris la pluie, ou

• Votre appareil ne semble pas fonctionner

correctement ou présente des modifications quand à ses performances habituelles, ou

• Votre appareil est tombé ou son capot a été

endommagé.

SERVICE

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaitre la station technique la plus proche, merci de contacter votre distributeur national.

Page 5

SAFETY INSTRUCTIONS

READ INSTRUCTIONS

All the safety and operating instructions should be read before the appliance is operated.

RETAIN INSTRUCTIONS

The safety anil operating instructions should be retained for future use.

HEED WARNINGS

All warnings on the appliance and in the operating instructions should be adhered to.

FOLLOW INSTRUCTIONS

All operating and use instructions should be followed.

WATER AND MOISTURE

The appliance should not be used near water for example, near a bathtub, washbowl, kitchen sink, laundry tub, in a wet basement, or near a swimming pool, etc.

VENTILATION

The appliance should be situated so that its location or position does not interfere with its proper ventilation. For example, the appliance should not be situated on a bed. sofa, rug, or similar surface that may block the ventilation openings; or, placed in a built-in installation, such as a bookcase or cabinet that may impede the flow of air through the ventilation openings.

HEAT

The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliance (including amplifiers) that produce heat.

POWER SOURCES

The appliance should be connected to a power supply only of the type described in the operating instructions or as marked on the appliance.

GROUNDING OR POLARIZATION

Precautions should be taken so that the

grounding or polarization means of an

appliance is not defeated.

POWER-CORD PROTECTION

Power-supply cords should be routed so that they are not likely to be walked on or pinched by paying particular attention to cords at plugs, convenience receptacles, and the point where they exit from the appliance.

CLEANING

The appliance should be cleaned only as recommended by the manufacturer.

POWER LINES

An outdoor antenna should be located away from power lines.

NON-USE PERIODS

The power cord of the appliance should be unplugged from the outlet when left unused for a long period of time.

OBJECT AND LIQUID ENTRY

Care should be taken so that objects do not fall and liquids are not spilled into the enclosure through openings.

DAMAGE REQUIRING SERVICE

The appliance should be serviced by qualified service personnel when:

• The power-supply cord or the plug

has been damaged; or

• Objects have fallen, or liquids have

spilled into the appliance; or

• The appliance has been. exposed to

rain: or

• The appliance does not appear to op-

erate normally or exhibits a marked change in performance; or

• The appliance has been dropped, or

the enclosure damaged.

SERVICING

The user should not attempt to service the appliance beyond that described in the operating instructions. All other servicing should be referred to qualified service personnel.

Page 6

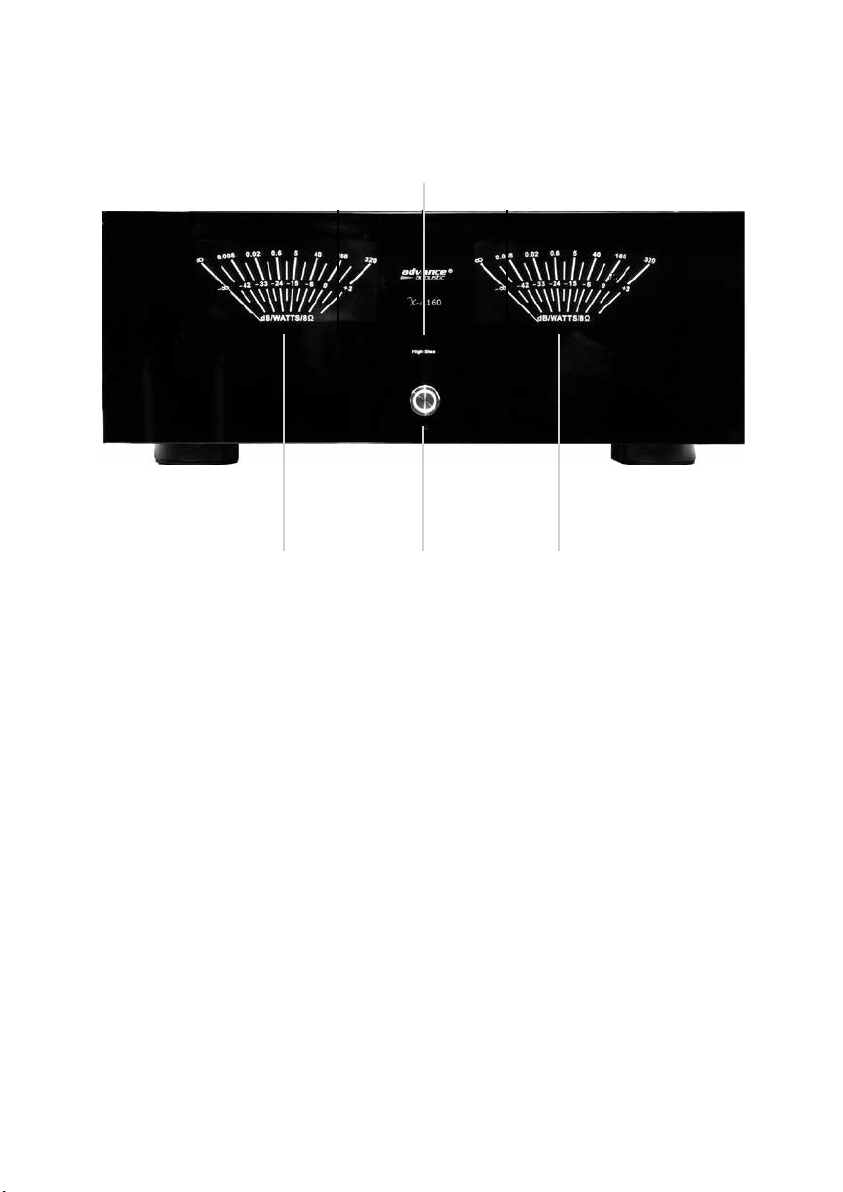

RÉGLAGES FACE AVANT

FRONT PANEL CONTROLS

BOUTON STANDBY/ON

Appuyez sur ce bouton pour mettre en marche votre appareil (éclairage blanc de votre

bouton après sa temporisation). La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode

STANDBY, l’alimentation principale est coupée à l’exception du micro-contrôleur servant à activer l’état de veille de l’appareil. Le bouton est allumé en rouge.

STANDBY/ON POWER BUTTON

Press this button to turn ON your appliance, power is supplied to your unit and it becomes operational, the STANDBY indicator white lights after few seconds. (The main power switch is located on the back panel and must be ON in order to use STANDBY function).

When set to STANDBY the main power is cut-off and the unit is no longer fully operational

except for the micro controller. The standby indicator red lights during standby.

VU-METRES

Ils vous indiquent sur le canal droit et sur le canal gauche la puissance crête sous une charge de 8 ohms. Il possède une inertie vous permettant de lire pendant un court laps de temps la puissance moyenne de votre amplificateur.

Page 7

METERS

They displays on left and right channels the peak power level into an 8 ohms load. Also, they integrate the signal over a short enough time to give an accurate representation of the average power.

SELECTEUR HIGH BIAS

En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d’utilisation. L’utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

HIGH BIAS SELECTOR

By switching the High Bias mode in ON mode, your amplifier will be similar as a Class’A

amplifier of the first watts of use. In this mode, the temperature of your amplifier will be important, also, it’s important that there should be enough clear space around the amplifier to permit a free flow of air.

Page 8

RÉGLAGES

CONNEXIONS FACE ARRIÈRE

PRISE D’ALIMENTATION /INTERRUPTEUR GÉNÉRAL / SÉLECTEUR DE TENSION

Pour alimenter votre appareil, commuter l’interrupteur général sur ON et vérifier la tension d’alimentation. Votre appareil s’adapte automatiquement à une tension de 115V ou 230V.

POWER CORD /MASTER ON/OFF SWITCH / VOLTAGE SELECTOR

Before plugging in the amplifier, its master power switch must be in the OFF position.

Your appliance will automatically switch to the right voltage (115V or 230V).

BORNIER HAUT-PARLEURS

Connectez vos cables HP gauche et droite en respectant la polarité (+) rouge et (-) noir.

SPEAKER TERMINALS

Connect cables between speakers and your amplifier. (+) Red and (-) Black

ENTREES SYMETRIQUES (BAL. R et BAL. L) /AUDIO INPUTS

Si votre préamplificateur est équipé de sorties symétriques, vous pouvez relier ses prises

de sortie symétriques (gauche et droite) aux entrées symétriques de votre amplificateur

de puissance X-A160

Page 9

BALANCED AUDIO INPUTS (BAL. R et BAL. L)

If your preamplifier has balanced outputs, you have the possibility to connect it on the

balanced inputs of your power amplifier X-A160.

ENTREES ASYMETRIQUES GAUCHE (CH.L) ET DROITE (CH.R)/AUDIO INPUTS

Ces connecteurs vous permettent de relier en mode asymétrique les entrées gauche

CH.L) et droite (CH.R) de votre amplificateur de puissance X-A160 aux sorties asymétriques gauche (L) et droite (R) de votre préamplificateur. Il est recommandé d’utiliser un

cordon de qualité de petite longueur.

UNBALANCED INPUTS LEFT (L) AND RIGHT (R) /AUDIO INPUTS

These connections allow you to connect unbalanced left (CH.L) and right (CH.R) audio

inputs of your power amplifier X-A160 to the unbalanced left (L) and right (R) outputs of

your preamplifier.

TRIGGER DE CONTRÔLE

Trigger pour contrôler la marche arrêt d’autres amplificateurs de puissance.

TRIGGER DE CONTRÔLE

Control trigger to ON/OFF others power amplifiers.

ECLAIRAGE DES VU-METRES

Vous avez la possibilité de couper l’éclairage des vu-mètres en commutant le bouton Meter Lights sur la position Off. Cette fonctionalité peut être utile si vous utilisez cet amplificateur de puissance en home cinema et que l’éclairage des vu-mètres vous dérange.

METER LIGHTS

You can switch Off the light of the meters. This functionality could be interesting for Home Cinema applications in dark room.

SELECTEUR HIGH BIAS

HIGH BIAS SELECTOR

By switching the High Bias mode in ON mode, your amplifier will be similar as a Class’A

Page 10

WARNING

ATTENTION

Your product is designed to be placed on a firm and level surface. Don’t

place the unit sideways, a big power exerts on the single side of the plate.

With this power, the plate will be broken easily. Please see the picture.

Votre produit a été conçu pour être installé sur une surface plate et rigide.

Ne poser pas votre appareil de travers car vous risqueriez de casser ses pieds. Chaque pied est constitué d’une pointe de découplage fixée sur une

coupelle métallique.

STATIC ELECTRICITY

ELECTRICITÉ STATIQUE

The window of the meters is antistatic treated, also, it’s very important to

clean it with an antistatic approved liquid.

La fenêtre des vu-mètres est protégée par un surfaçage antistatique. Si

vous souhaitez nettoyer cette fenêtre, vous devez impérativement utiliser un

liquide antistatique.

Page 11

SPECIFICATIONS ET PERFORMANCES

PERFORMANCE SPECIFICATIONS

POWER OUTPUT 8Ω 2X160W

POWER OUTPUT 4Ω 2X240W

FREQUENCY RESPONSE (-3dB) 10Hz-80kHz

DISTORSION < 0,07%

S/N RATIO > 120 dB

CHANNEL SEPARATION > 80 dB

INPUT IMPEDANCE 20KΩ Unbal.

38KΩ Bal.

AC INPUT 115-230V

STANDBY POWER CONSUMPTION < 0,5W

POWER CONSUMPTION MAX < 500W

TRANSFORMER(S) 1 (700W)

DIMENSIONS H.16x l.44x D.42

NET WEIGHT / GROSS WEIGHT 19 / 21,5 kg

Page 12

Design and development in France by Advance Paris Sarl

13 rue du coq gaulois - 77390 Brie Comte Robert - FRANCE

Tel. +33 (0) 160 185 900 - Fax +33 (0) 160 185 895

email: [email protected]

www.advance-acoustic.com
