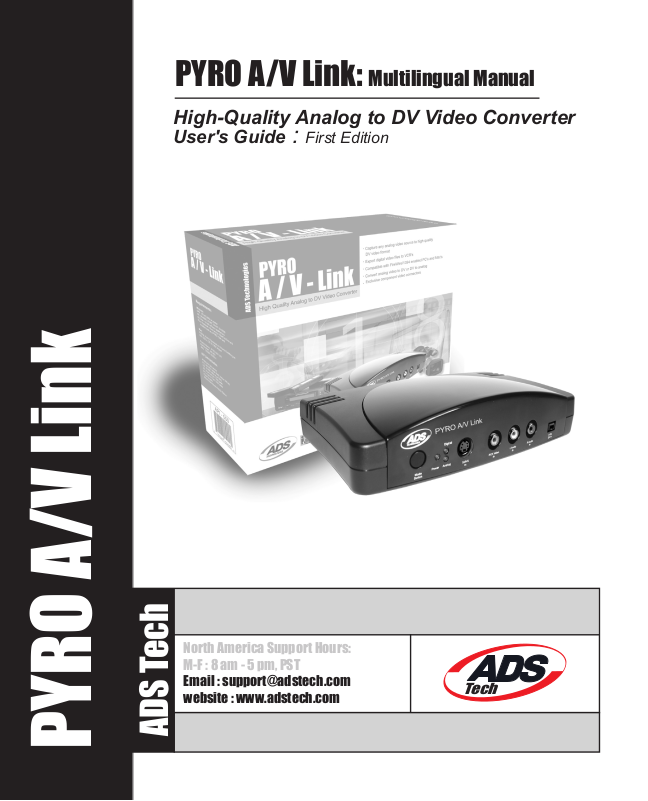

PYRO A/V Link: Multilingual Manual

High-Quality Analog to DV Video Converter

User's Guide : First Edition

PYRO A/V Link

ADS Tech

North America Support Hours: M-F : 8 am - 5 pm, PST

Email : support@adstech.com website : www.adstech.com

Tech

PYRO A/V LINK 3

ENGLISH

Table of Content

Product Overview ...........................................................................................................

The missing link in DV Video ..............................................................................

Capture, Edit, Export ..........................................................................................

Features .............................................................................................................

What’s Included ........................................................................................................

Connection Congurations ............................................................................................

Analog Video Capture connected to PC or Mac .......................................................

Export DV from computer to Analog monitor or video tape recorder ........................

Capture from a DV Camcorder .................................................................................

Export DV to your Digital Camcorder .......................................................................

Dub video from an Analog device to a Digital recorder or from a Digital

deck or camcorder to an Analog video tape machine ..........................................

PYRO A/V Link Hardware Description ...........................................................................

Front Panel ...............................................................................................................

Rear Panel ................................................................................................................

4 Position Dip Switch .........................................................................................

6 Pin 1394 / FireWire Connection ......................................................................

Right and Left RCA Audio Outputs ....................................................................

Video Out (RCA) ................................................................................................

S-VHS Out (Y/C 4 Pin Din) ................................................................................

Component Video ..............................................................................................

On / Off ..............................................................................................................

Power Jack - 5VDC Input ..................................................................................

Getting Started - WIndows ............................................................................................

Hardware Installation ................................................................................................

Windows - Quick Start ..............................................................................................

Windows Software .............................................................................................

Getting Started - Mac .....................................................................................................

Hardware Installation 2 .............................................................................................

MAC - Quick Start .....................................................................................................

Software .............................................................................................................

Computer Connected Congurations ............................................................................

Ready to Capture Video ...........................................................................................

Connecting an Analog Video Source ........................................................................

Capturing Video with your Video Capture / Edit Software ........................................

5 5 5 6 6 7 7 7 8 8

8 9 9 10 10 12 12 12 12 12 12 12 13 14 14 14 16 17 17 17 18 18 18 20

PYRO A/V LINK 4

ENGLISH

PYRO A/V LINK 5

ENGLISH

Connecting an External TV for Simultaneous Video Preview .........................................

Connecting for Analog Record and Preview at the same time ........................................

Connecting for Capture from DV Camcorder ..................................................................

Exporting Video from a Video Editor to an Analog Device ..............................................

Exporting to a Digital Camcorder ....................................................................................

Non-Computer Congurations .............................................................................................

Connecting for Analog to Digital Conversion ...........................................................

Connecting for Digital to Analog Conversion ...........................................................

Installing the Bundled Software CD .....................................................................................

Using VideoStudio Software ................................................................................................

Hardware checkup before using VideoStudio .................................................................

Installing and running VideoStudio ......................................................................................

Conguring VideoStudio .................................................................................................

Using DV Pass-Through for Digital Camcorders .................................................................

Getting around VideoStudio .................................................................................................

Detailed Product Specications ...........................................................................................

TroubleShooting ..................................................................................................................

German Manual ...................................................................................................................

French Manual .....................................................................................................................

Spanish Manual .................................................................................................................

Service & Warranty .............................................................................................................

FCC Information .................................................................................................................

Contacting Technical Support .............................................................................................

21 22 23 24 25 26 26 27 29 30 31 33 34 35 36 38 39 40 70 100 130 131 131

The PYRO A/V Link is an innovative, hassle-free device that is designed to let you convert analog video to dv and vice-versa easily. ADS Technologies respects the rights of copyright owners and asks that you do the same. The Copy Right Act gives owners of copyrights the exclusive right to reproduce and prepare derivative works as well as to publicly perform, display and distribute their works. This means that you must obtain permission to engage in any of these activities when using works that are copyrighted by another person.

Microsoft, Windows, & Windows 98 are registered trademarks of Microsoft Corporation. IBM is a registered trademark of the International Business Machines, Inc. ADS is a registered trademark of ADS Technologies Inc. ADS Technologies (ADS) makes no warranty of any kind with regard to this material, including but not limited to, the implied warranties of merchantability and tness for a particular purpose. The information furnished within this written document is for information purposes only and is subject to change without notice. ADS Technologies assumes no responsibility or liability for any errors or inaccuracies that may appear herein. ADS makes no commitment to update or to keep current information contained within this document. (rtt)

PYRO A/V LINK 5

ENGLISH

Product Overview

PYRO A/V Link

High Quality Analog to DV Video Converter

The ultimate tool for capturing and converting video into professional quality DV format and an extraordinary tool for exporting edited DV content to analog video tape recorders..

The missing link in DV Video

Capturing DV from a Digital camcorder is fantastic, but what about all of the video content you have in other formats (8mm, beta, VHS, DVD), how do you get that content into the DV format? PYRO A/V link solves the problem by converting any analog video source into DV.

DV video looks great but when you want to send it to tape your options are limited. You can export back to your miniDV camcorder, but it’s hard to share a miniDV tape with Grandma. PYRO A/V link bridges the gap by allowing you to export DV video to any analog video recorder. Capture and edit your video, then output to VHS and share tapes that anyone can watch!

Capture, Edit, Export

With PYRO A/V link you can capture from any video source, including DV camcorders. Mix and match your video content to create a truly unique video production. Capture the video with VideoStudio 7 SE DVD, then add video lters, transition effects, video overlays, narration, background music and more. When your video production is a wrap, export to any VCR or VTR, save as MPEG-2 and burn a DVD (Windows only) or publish to the Internet.

PYRO A/V LINK 6

ENGLISH

PYRO A/V LINK 7

ENGLISH

Features:

- External FireWire/1394 device

- Converts analog (RCA, S-VHS or Component Video) to DV video format

- Export DV Video to analog video tape recorders (RCA, S-VHS, Component)

- Convert between devices (from DV to Analog or Analog to DV) without using a computer

- Capture from DV camcorder with full device control

- Compatible with a wide range of video DV editing software

- Capture as MPEG-2 video and Create VCD, SVCD, DVD disks (Windows

only using VideoStudio)

What’s Included:

1.) PYRO A/V Link device

2.) 5 VDC Power Supply

3.) 6 ft. RCA to RCA cable ( Yellow, Red, White - Yellow, Red, White)

4.) 6 ft. S-VHS Cable

5.) 6 ft. 6 pin to 6 pin 1394 cable

6.) 6 ft. 4 pin to 4 pin 1394 cable

7.) User Guide

8.) Quick Guide

9.) Software CD (Windows users)

PYRO A/V LINK 7

ENGLISH

Connection Congurations:

PYRO A/V Link can be used in several ways depending upon your video conversion needs.

Analog Video Capture connected to PC or Mac

Export DV from computer to Analog monitor or video tape recorder

* Capture any Analog Video source to PC or Mac via the A/V link and a FireWire connection.

Publish to Tape: Export your video production from the video editors timeline out to a TV or Video Tape recorder.

Fig. A

Fig. B

PYRO A/V LINK 8

ENGLISH

PYRO A/V LINK 9

ENGLISH

Capture from a DV Camcorder

Easy desktop connection for your Digital camcorder. Complete device control, just as if you were directly connected to your 1394/FireWire host card.

Export DV to your Digital Camcorder

Publish to your Digital camcorder. Use A/V Link as an easy way to send edited video back to your DV camcorder.

Dub video from an analog device to a Digital recorder or from a Digital deck or camcorder to an analog video tape machine

Use A/V Link without a computer to convert video content from digital to analog. A/V link can operate as a stand alone media converter. No computer required!

Fig. A

Fig. B

Fig. C

PYRO A/V LINK 9

ENGLISH

PYRO A/V Link Hardware Description

Front Panel:

The front of the PYRO A/V Link is for all of the audio and video INPUT Connectors, LED displays and Mode Switch.

PYRO A/V Link Front Image

Mode Button – Switches from DV capture or Analog Output. The Blue LED will be on whenever video is being captured as DV whether the source is an analog video tape or your DV camcorder. The RED Analog LED will turn on when you are exporting DV to a VCR or other analog device.

LED: Green: Power Blue: DV Capture Red: Analog Export

Connectors: S-VHS Input Composite(RCA) Input Right and Left Audio(RCA) Input 4 Pin DV Input

PYRO A/V LINK 10

ENGLISH

PYRO A/V LINK 11

ENGLISH

Rear Panel:

The back of the PYRO A/V Link is for all of the audio and Video Outputs with the exception of the Component Video inputs.

4 Position Dip Switch

POSITION:

DOWN

2 3 4

PAL

NTSC

See Next Page

Unlock Audio

Locked Audio

• The video input jacks are auto-sensing. Which ever video jack you connect (RCA, S-Video or Component) the jack with the active video source will automatically be selected.

• The video output jacks will automatically be active. In all congurations the RCA and S-Video jacks will always be simultaneously outputting video. This is true for video pass-through mode and exporting DV to Analog video mode.

• The Component Video jacks are dual purpose and bi-directional. You can capture from analog video sources via the component jacks and you can export DV to Analog video via the Component jacks. The jacks are auto-sensing and auto-switching. This means that if ANY video input jack is capturing analog video to DV, the Component jacks switch to video input mode. If you are exporting to Analog Video the Component jacks switch to component video export.

Fig. A

Fig. B

PYRO A/V LINK 11

ENGLISH

Switch 1 - TV Format:

Set this switch to match the television/video format for your country. Generally, North America, Japan and Taiwan are set to NTSC. Europe, Africa and Australia are set to PAL. See the back of the user guide for a complete listing of every country.

Switches 2 and 3 - DV Source / Operating System Selection:

The device is factory set to be most compatible to the 1394 timing for Windows XP. You can easily set the dip switches to match the timing of the device or operating system you are using.

Switch 4 - Locked Audio:

Switch to Locked Audio mode to ensure that audio and video synch remain locked during video capture.

Audio is set to capture at 16-bit, 48 kHz.

DV SOURCE / OPERATING SYSTEM

SWITCH 2 SWITCH 3

DV Camcorder

Windows 2000

WinXP, Win98SE, WinME

Mac

Down Down

Down

PYRO A/V LINK 12

ENGLISH

PYRO A/V LINK 13

ENGLISH

6 Pin 1394/FireWire connection

Use the supplied 6 pin to 6 pin cable to connect the A/V Link to your PC or Mac. In a non-computer – analog to DV conversion setting, use the 6 pin cable to

connect to another device.

Right and Left RCA Audio Outputs

Use the supplied A/V cables to connect audio outputs to your TV or video tape recording device.

Video Out (RCA)

Use the supplied A/V cables to connect the RCA Video output to your TV or video tape recording device.

S-VHS Out (Y/C 4 Pin Din)

Use the supplied S-VHS cable to connect the video output to your TV or video tape recording device.

Other Video Editing software:

The PYRO A/V Link can be used with any video editing software that is compatible with DV. We have tested with Adobe Premiere, Avid DV Express, Ulead DVD Workshop, Ulead Media Studio Pro 6.5, Vegas Video, ArcSoft ShowBiz, Magix Video Deluxe 2.0 and we continue to test with other video editors on the market.

PYRO A/V LINK 16

ENGLISH

PYRO A/V LINK 17

ENGLISH

Getting Started - Mac

Minimum System Requirements:

Processor: 400 MHz or faster OS: Mac OS 9.0.4, OSX (Not in Classic Mode), OSX 10.02 (Jaguar) RAM: 128 MB or greater Monitor/Graphics: Resolution of 1024 x 768, 32 bit color Sound: Standard Macintosh sound system 1394 Port: Standard built-in 1394 port or OHCI-compliant 1394 add-in card

Note: Most 1394 add-in cards are OHCI compliant including, the ADS PYRO 1394 cards.

CD Burner: For burning Video CD’s (VCD) or Super VCD (SVCD) disks DVD Burner: For burning DVD disks (iDVD, DVD Studio Pro or Instant DVD for

Mac required).

Note: Apple iMovie is included with systems which include built-in FireWire ports.

Optimize your system for DV capture and editing: It is highly recommended that you complete the following procedures to ensure smooth video capture.

1.) If possible use a separate drive, even an external FireWire drive for

capturing video.

2.) Close all unnecessary programs or disable extensions not required for recording or exporting video.

PYRO A/V LINK 17

ENGLISH

Hardware Installation 2:

MAC – Quick Start

1.) Connect Power

2.) Connect the 6 Pin 1394 cable between the PYRO A/V Link and computer. Connect directly to the 1394 Host port. Connecting through a 1394 Hub/ Repeater is not recommended.

3.) Your Mac will automatically recognize the device.

4.) Once the device has been detected PYRO A/V Link will appear under the Proler as shown on this page.

5.) Connect Audio/Video cables between your video devices and

PYRO A/V Link

6.) Start your Video Editor application and you are ready to capture video

7.) Press Play on your video device.

8.) Press the Play button on your video editor’s preview window to begin previewing video. For iMovie, press Import to begin recording.

Software:

No software is included with PYRO A/V Link for the Mac platform. No device drivers are required for proper operation and all Mac computers that have shipped with built-in FireWire ports include iMovie for capturing, editing and exporting video from a 1394 device, such as PYRO A/V Link. PYRO A/V Link is also compatible with other video editing software such as Final Cut Pro, Avid Express DV and Adobe Premiere

PYRO A/V LINK 18

ENGLISH

PYRO A/V LINK 19

ENGLISH

Computer

Connected Congurations

Ready to Capture Video

DV Video is great because it offers superior quality and is easily edited. The only problem is how can you get all of your non-DV content converted into the DV format through your FireWire connection. PYRO A/V Link lets you do that quickly and easily. You can connect many different video devices to the PYRO A/V Link such as your old 8mm camcorder, your VCR, DVD Player, a TV to preview captured video or even a digital camcorder. Over the next few pages we will demonstrate several possible congurations.

Connecting an analog Video source

We have supplied you with most of the audio/video cables you will need for capturing from a variety of video sources. In some cases you may need to use the custom cable supplied by your camcorder manufacturer or you may need to purchase extra cables depending upon your desired A/V conguration.

1.) Use the supplied RCA to RCA cable to connect between your analog source and the PYRO A/V Link. This cable has 3 RCA connectors at each end.

Yellow = Video Yellow = Video Red = Right Audio Red = Right Audio White = Left Audio White = Left Audio

Note: If your camcorder does not have three separate RCA Jacks, use the custom cable supplied with the camcorder.

PYRO A/V LINK 19

ENGLISH

1.) If your camcorder, VCR or other video device includes an S-VHS connector, use the supplied S-VHS cable to connect between your video device and PYRO A/V Link for improved quality.

2.) If your Video tape machine, DVD player or other video device provides Component video outputs, use a component video cable (not supplied) to connect between your video device and PYRO A/V Link. Component video will provide the best quality video.

* If you have BNC Connectors as component out, you can convert them with component to RCA Connectors.

* Component cables not included.

PYRO A/V LINK 20

ENGLISH

PYRO A/V LINK 21

ENGLISH

Capturing Video with your

Video Capture/Edit Software

When powered up the PYRO A/V Link is ready to convert an analog video source into DV so you can capture video to your computer via your capture/edit software.

Video Source:

PYRO A/V Link will auto detect which video input connections have a video source and automatically use that source. Use the best video input source you have available, Component being best, S-VHS second best and RCA (Composite) the lowest quality video source.

Previewing Video in Video Editing Software:

With most video editing software, the interface includes a video preview window. In some cases you must select the Movie Capture Window (Adobe Premiere).

1.) Start your Video Editing software application.

2.) Locate the video Preview Window or Movie Capture Window.

3.) Once you have the video preview or capture window open, press PLAY on your video playback device.

4.) Click PLAY on the video editing software preview window. Now you will see and most likely hear (depending on the software) your video playing on the computer.

5.) Click the RECORD button on the video editing software and you will begin to record DV to your computer hard drive.

PYRO A/V LINK 21

ENGLISH

Connecting an external TV for

Simulation Video Preview

PYRO A/V Link allows you to preview video while being captured and edited so you can see your results full screen on the TV.

1.) Connect a video cable from the RCA or S-VHS OUT jacks on the back of the PYRO A/V Link and into an external video input (RCA or S-VHS) on your TV.

2.) Connect an audio cable to the Left and Right RCA audio OUT jacks on the back of the PYRO A/V Link to the external audio inputs (RCA) on your TV.

3.) Apply Power to the TV and switch the TV to accept the external video source. (Check your TV manual if you are not sure how to do this.)

PYRO A/V LINK 22

ENGLISH

PYRO A/V LINK 23

ENGLISH

Connecting for Analog Record and

Preview at the same time

You can preview and record video to a VCR at the same time as long as the VCR allows for audio and video to be passed through it. Check and test your VCR to ensure that has audio and video inputs and outputs and that it allows pass through of audio and video while recording.

1.) Connect a video cable from the RCA or S-VHS OUT jacks on the back of the PYRO A/V Link and into the Video In on your VCR.

2.) Connect an RCA or S-VHS cable to the Video Out on your VCR to an external video input (RCA or S-VHS) on your TV.

3.) Connect an audio cable to the Left and Right RCA audio OUT jacks on the back of the PYRO A/V Link to the audio inputs (RCA) on your VCR.

4.) Connect an audio cable between the Left and Right RCA OUT on your VCR to the Audio INPUTS on your TV.

5.) Apply Power to the VCR – You may have to change the TV/VCR switch on the VCR to allow pass through.

6.) Apply Power to the TV and switch the TV to accept the external video source. (Check your TV manual if you are not sure how to do this.)

The only non-valid connection conguration for video pass-through would be RCA or S-Video In and Component Video out. This is because the component jacks are auto-switching and auto-sensing. If you are bringing analog video in, the Component Jacks switch to inputs, if you are exporting video out the Component Jacks switch to video output.

PYRO A/V LINK 23

ENGLISH

If you are using a Digital Camcorder to capture and or export video you can do this by simply connecting the Digital camcorder directly to the 1394 port on your computer.

For your convenience the PYRO A/V Link provides a 4 pin DV In/Out connection, thus acting as a 1394 desktop Hub and allowing easier connection to your computer.

1.) Connect a 4 pin to 4 pin DV cable between the DV In/Out connection on

your digital camcorder to the 4 Pin DV IN port on the front of the PYRO A/V Link.

2.) Turn your Camcorder on to VCR/VTR mode.

3.) The Digital Camcorder will be recognized by the computer and Windows(WinXP) will show all compatible software that can be used with the digital camcorder (see Box). Select the video capture or

editing application you want to use.

4.) If this selection box does not appear, Start your Video Editing software the old fashion way.

Connecting for Capture from DV Camcorder

PYRO A/V LINK 24

ENGLISH

PYRO A/V LINK 25

ENGLISH

Previewing Video in the Video Editing Software:

With most video editing software, the interface includes a video preview window. In some cases you must select the Movie Capture Window (Adobe Premiere).

1.) Locate the software video Preview Window or Movie Capture Window.

2.) Once you have the video preview or capture window open click PLAY on

the video editing software preview window. This will send a signal to your digital camcorder to enter PLAY mode and you will see and most likely hear (depending on the software) your video playing on the computer.

3.) Click the RECORD button on the video editing software and you will begin to record DV to your computer hard drive.

Device Control Note: Depending upon the video editing software, there may be extra steps to select your camcorder as the 1394 device to be used for capture. Once your camcorder is selected as the 1394 device, you can use software device control just as if you were directly connected to the computers 1394 port (See video editing notes in appendix).

Exporting Video from a

Video Editor to an Analog Device

Now that you have captured and edited your video you might want to export it out of your computer and on to tape so you can easily publish or share your video production with friends, family or even paying customers!

1.) Connect a video cable from the RCA or S-VHS OUT jacks on the back of the PYRO A/V Link and into an external video input (RCA or S-VHS) on your VCR

Note: S-VHS provides higher quality video recording than an RCA cable. S-VHS is recommended if your camcorder or VCR offers this connection.

PYRO A/V LINK 25

ENGLISH

2.) Connect an audio cable to the Left and Right RCA audio OUT jacks on

the back of the PYRO A/V Link to the external audio inputs (RCA) on your VCR.

Note: If you are recording back to a camcorder, you may need to use the cables provide by the camcorder manufacturer.

3.) Apply Power to the VCR and press RECORD just before you begin exporting video from your computers video editing software.

Note: Each video editing software program will offer a slightly different method for exporting video. Some software will allow export from timeline without rendering the video and others will require that you “Save” your video and then “Print to Tape”. Please check the user guide for your video editing software to learn how to export video.

Exporting to a Digital Camcorder

If you want to export from your video editor to a digital camcorder, you can accomplish this by connecting the camcorder directly to the 1394 port. However, you can also use the PYRO A/V Link as your 1394 connection and export DV through the A/V Link and into your digital camcorder.

The setup is the same as if you used A/V Link as your Digital camcorder capture connection.

1.) Connect a 4 pin to 4 pin DV cable between the DV In/Out connection on your digital camcorder to the 4 Pin DV In/Out port on the PYRO A/V Link.

2.) Turn your Camcorder on to VCR/VTR mode.

3.) The Digital Camcorder will be recognized by the computer.

4.) Start your Video Editing software, Use the export or Print to Tape function in the software to export video from your computer and record in the

digital camcorder.

PYRO A/V LINK 26

ENGLISH

PYRO A/V LINK 27

ENGLISH

PYRO A/V Link can operate as a stand a lone conversion device between analog and digital recording devices. This means you can convert analog content into DV content via a direct conversion to a DV deck or a Digital camcorder without connecting either device to a computer

Non-Computer Congurations

Connecting for Analog Video to

Digital Conversion

1.) Apply Power to the PYRO A/V Link device.

2.) Connect the RCA audio and video cables between your analog video device and the RCA audio and video inputs on the front of the PYRO A/V Link unit.

3.) Use the S-VHS or Component video inputs if your analog video device has these connections for the best possible video quality.

4.) Use a 6 Pin to 4 Pin 1394 cable to connect from the A/V Link to your digital camcorder or DV deck. Connect the 6 pin end of the cable to the 6 pin 1394 connector on the rear of the PYRO A/V unit and connect the 4 pin end to your digital camcorder or DV Deck.

5.) Use the MODE SELECTOR SWITCH on the front of the PYRO A/V Link device to switch to ANALOG MODE. In this mode, the RED LED should be lit.

6.) Press the RECORD button on your digital camcorder or DV deck just before pressing the PLAY button on your analog video device (VCR or Camcorder).

Fig. A

Fig. B

PYRO A/V LINK 27

ENGLISH

Add a Preview Monitor to this Conguration

You can easily connect a TV to the audio video output jacks on the PYRO A/V Link to monitor your video dubbing process.

1.) Connect an RCA or S-VHS video cable between the PYRO A/V Link and your TV RCA or S-VHS Video input jacks.

2.) Connect Right and Left audio cable between the PYRO A/V Link Right and Left audio jacks and your TV audio inputs.

3.) Switch the TV to accept an external video input.

Connecting for Digital to

Analog Conversion

If you have a digital camcorder you can use the PYRO A/V Link to convert the digital content into an analog video signal so it can be recorded on your VCR.

1.) Connect your digital camcorder or DV deck to the 4 pin DV In jack on the front of the PYRO A/V Link.

2.) Connect a video cable from the RCA or S-VHS OUT jacks on the back of the PYRO A/V Link and into an external video input (RCA or S-VHS) on your VCR

Note: S-VHS provides a higher quality video recording than an RCA cable. S-VHS is recommended if your camcorder or VCR offers this connection.

3.) Connect an audio cable to the Left and Right RCA audio OUT jacks on the back of the PYRO A/V Link to the external audio inputs (RCA) on your VCR.

Note: If you are recording back to a camcorder, you may need to use the cables provide by the camcorder manufacturer.

PYRO A/V LINK 28

ENGLISH

PYRO A/V LINK 29

ENGLISH

4.) Use the MODE SELECTOR SWITCH on the front of the PYRO A/V Link device to switch to DIGITAL MODE. In this mode, the BLUE LED should be lit.

5.) Apply Power to the VCR and press RECORD just before you press PLAY on your digital camcorder.

Add a Preview Monitor to this Conguration

You can preview and record video to a VCR at the same time as long as the VCR allows for audio and video to be passed through it. Check and test your VCR to ensure that it has audio and video inputs and outputs and they allow pass through of audio and video while recording.

1.) Connect a video cable from the RCA or S-VHS OUT jacks on the back of the PYRO A/V Link and into the Video In on your VCR.

2.) Connect an RCA or S-VHS cable to the Video Out on your VCR to an external video input (RCA or S-VHS) on your TV.

3.) Connect an audio cable to the Left and Right RCA audio OUT jacks on the back of the PYRO A/V Link to the audio inputs (RCA) on your VCR.

4.) Connect an audio cable between the Left and Right RCA OUT on your VCR to the Audio INPUTS on your TV.

5.) Apply Power to the VCR – You may have to change the TV/VCR switch on the VCR to allow pass through.

6.) Apply Power to the TV and switch the TV to accept the external video source. (Check your TV manual if you are not sure how to do this.)

PYRO A/V LINK 29

ENGLISH

Installing the Bundled Software CD

1.) Insert the PYRO A/V Link CD into your CD-ROM drive.

2.) The Auto-run screen displayed here will appear on your screen.

3.) This Auto-Run requires Apples Quick Time player to run. If you do not have Quick Time installed, it will automatically begin installing Quick Time on your system.

4.) There are 4 Selections:

a. Install Driver b. VideoStudio c. PhotoShow (Trial software)

a.) Install Drivers – Driver installation is required ONLY if you are running Win98SE. This driver is actually a patch to the Microsoft 1394 software in

Windows 98SE. If you have Windows ME, WinXP or Win2000 – skip this Step.

b.) VideoStudio - Click the VideoStudio button and the VideoStudio installer will open. See page 38 for full VideoStudio 7 SE DVD installation instructions.

c.) PhotoShow – PhotoShow is a fun and easy way to make rich, music videolike shows with your digital photos. Experience your photos like never before! When you are done, share your PhotoShow online, burn it to a CD, use it as your screen saver or even publish it on your own web site.

PYRO A/V LINK 30

ENGLISH

PYRO A/V LINK 31

ENGLISH

Using VideoStudio Software

How VideoStudio works

VideoStudio follows a step-by-step paradigm so that editing tasks remain uncomplicated from start to nish. VideoStudio also offers more than a hundred transition effects, professional titling capabilities and simple soundtrack creation tools. Learn in seconds, create in minutes.

VideoStudio breaks up your movie into separate tracks, giving you broad creative freedom. Changes to one track do not affect others.

After transferring footage from your camcorder, you can arrange scenes, apply special effects, overlay images, add animated titles, sync in a voiceover narration, and use background music from your favorite CDs in formats such as WAV and MP3. All these can be done using drag-and-drop, cut-and-paste, or select-and-apply operations.

All the tracks in your movie are then organized into a video project le (*.VSP), which contains all the video and audio information on how your movie is put together.

When everything is all set to go, your computer collects all information needed to create your nal movie le. This process is called rendering. You can then output and distribute your movie as a DVD/VCD/SVCD title, streaming Web page video, or an e-mail attachment. You can also record your movie back to your camcorder or VCR.

PYRO A/V LINK 31

ENGLISH

Hardware checkup before using VideoStudio

To ensure that your video production runs smoothly and trouble-free, click Control Panel: Systems - Device Manager and check if your devices are working properly in accordance with your Operating System (O/S).

DV IEEE 1394 capture card

The following Windows operating systems support the IEEE 1394 capture card. Always remember to turn on your PYRO A/V Link/DV camcorder connected to the IEEE 1394 interface so that it can be detected as image device or sound, video and game controller.

Windows 98

Windows 98 supports the Texas Instruments DV driver only but does not provide it. Search the drivers (if bundled) that come with the IEEE 1394 card. Check that the following devices are working properly:

• 1394 Bus Controller

• Sound, video and game controllers: 1394 camcorder

Windows 98 Second Edition / Windows 2000

Windows 98 Second Edition and Windows 2000 include the Microsoft DV driver and still support the Texas Instruments DV driver. Check that the following devices are working properly:

• 1394 Bus Controller

• Image Device: Microsoft DV Camera and VCR (For

Microsoft DV driver only.)

• Sound, video and game controllers: 1394 camcorder

(For Texas Instruments DV driver only.)

* It is strongly recommended to use the Microsoft driver in Win

ME and Win 2000.

* PYRO A/V Link will be listed as AVC Compliant DV Tape

Recorder/Player

PYRO A/V LINK 32

ENGLISH

PYRO A/V LINK 33

ENGLISH

Windows Millennium Edition (ME)

Windows Me fully supports the IEEE 1394 card. Check that the following devices are working properly:

• 1394 Bus Controller

• 61883 Device Class

• AVC Device Class

• (Brand name) DV Camcorder: The brand name depends on the DV camcorder connected to the IEEE interface card.

Windows XP

Windows XP fully supports IEEE 1394.

* PYRO A/V Link will be listed as AVC Compliant DV Tape Recorder/Player under the Device Manager.

To run VideoStudio under Windows XP, check that the following devices are working properly:

• 1394 Bus Controller

• 61883 Device Class

• AVC Device Class

• (Brand name) DV Camcorder: The brand name depends on the DV camcorder connected to the IEEE interface card.

Settings Tab after clicking Properties when a hard drive is selected from Control Panel: System - Device Manager

For Windows 98 and Windows Me, select the DMA option in Device Manager: Disk drive Settings Tab. In Windows 2000, the DMA option is hidden but it is always enabled. DMA avoids possible drop frame problems later when you are capturing video.

Note:In addition to commonly used Texas Instruments and Micro-

soft DV drivers, there are other drivers available. Consult your camcorder’s manual for suitable drivers.

PYRO A/V LINK 33

ENGLISH

Installing and running VideoStudio

To install VideoStudio:

1. Place the A/V Link CD into your CD-ROM drive. Click on the VideoStudio icon to load the VideoStudio Installation screen.

2. When the Setup screen appears, follow the instructions to install VideoStudio onto your computer.

Note: If the Setup screen does not appear after loading the CD, then you can manually start it by double-clicking the My Computer icon on your desktop, then double-clicking the icon for the CD-ROM drive. When the CD-ROM window opens, double-click the Setup icon.

Please install also the following applications, because they are very important in making digital video work well on your computer. The installation program will walk you through installing:

• QuickTime

• Windows Media Format

• RealPlayer

• Acrobat Reader

Note: Skip this step if you already have newer versions of the above supporting applications installed in your PC.

To run VideoStudio:

• Double-click the VideoStudio icon on your Windows desktop.

• Select the VideoStudio icon from the VideoStudio program group on the Windows Start menu.

VideoStudio installation screen

Running VideoStudio from Windows Start menu

PYRO A/V LINK 34

ENGLISH

PYRO A/V LINK 35

ENGLISH

Conguring VideoStudio

PYRO A/V Link allows you to capture video from camcorders, VCRs, and VCD/DVD Players into the high-quality DV format. To ensure a smooth installation and setup with VideoStudio 7, please follow the steps outlined below.

Check that your device is listed under Source

1.) Turn on your PYRO A/V Link and be certain that it has been properly detected by the Windows Device manager as outlined on the previous pages.

2.) Connect your video source to the audio and video jacks on A/V Link.

3.) Check your video source to ensure it is powered on and that you have a tape of disk playing video.

4.) Click the Capture Step at the top of the VideoStudio program. You should see “PYRO A/V Link” listed in the Source eld in the Capture Settings panel.

5.) DV should be the video capture format. If you wish to capture as MPEG video, read the section on “Direct Capture of MPEG” later in this manual.

6.) Click on File.

7.) Then click “Change Capture Plug-in” – Be sure that Ulead Direct Show Capture Plug-in is selected

8.) Click PLAY on the Preview Window and you will see your video previewing.

Note: PYRO A/V Link supports many video input sources. PYRO A/V Link has the ability to automatically sense and select the active video input whether it be Composite (RCA), SVideo (S-VHS) or Component video inputs. Video will be captured from what ever video source is connected with a live video signal.

PYRO A/V LINK 35

ENGLISH

Using DV Pass Through for Digital Camcorders

If you wish to connect your Digital Camcorder to the 4 Pin 1394 port on the front of the PYRO A/V Link, you will need to make some additional settings to ensure that you can control your camcorder via the Video Studio software. Device control will include Start, Stop and Record functions on your digital camcorder.

Follow the steps below to properly setup your Digital Camcorder for 1394 pass-through with PYRO A/V Link.

1.) Click on “File”

2.) Click – “Select Device Control”

3.) Select the camcorder driver; “MS 1394 Device Control”

4.) Then click on “Options”

5.) Select your Digital Camcorder as the active device

6.) Click “OK” to close the dialog boxes

You now should now see your digital camcorder listed in the Source window on the capture settings panel.

7.) Be sure your camcorder is turned on and set to VCR/VTR mode

8.) Press “Play” below the Preview Window and your camcorder should begin playing and video will begin playing in

the preview Window

PYRO A/V LINK 36

ENGLISH

PYRO A/V LINK 37

ENGLISH

The Options Panel

The Options Panel changes depending on the program’s mode and the step or track you are working on. The Options Panel may contain one or two tabs. Information in each tab vary depending on the selected clip.

Options Panel in Edit Video Mode.

Getting around VideoStudio

The VideoStudio interface has been designed to make the sometimes complicated task of editing movies on your PC intuitive and enjoyable. This illustration shows the major components of the program.

Options Panel

Contains controls, buttons, and other information that you could use to customize the settings of the selected clip. The contents of this panel change depending on the step you are in.

Library

Stores and organizes all of your media clips.

Navigation Panel Use these buttons to go through a selected clip for precision editing or trimming.

Preview Window

Shows the current clip, video lter, effect, or title.

Timeline

Displays all the clips, titles, and effects included in your project. Select the media track that contains the clip you want to edit.

PYRO A/V LINK 37

ENGLISH

Capturing still images

In addition to video, VideoStudio also allows you to capture still images. The image format can be BMP or JPEG, and the size depends on its source video. To choose your image format, click File: Preferences. In the Preferences dialog box click the Capture Tab and set the format.

To capture still images:

1. Connect your camcorder or VCR to your capture card. Switch it on and set it to Play (or VTR / VCR) mode. Check your device manual for specic instructions.

2. Open a new project.

3. In the Capture Step, click Play in Navigator.

4. When you get to the part of the video you want to record, click Capture Image on the Capture Settings Tab in the Options Panel.

VideoStudio Manual and other Help Resources

We hope that the information that has been provided you has got you up and running with PYRO A/V Link and Video Studio. This “Getting Started with VideoStudio” is a very abridged version of the VideoStudio manual. VideoStudio has many features and capabilities; some have yet to be covered. To learn more step by step procedures, you can read the full on-line manual that is in Acrobat reader format.

Help and Instructions (F1)

At any time you can press the F1 key on your keyboard and Video Studio help will pop up. You can read tips and techniques or read step by step procedures.

Full Manual

The Full manual is located on the PYRO A/V Link CD:

1.) Insert CD and when the Auto-run menu pops up, Click on Video Studio icon.

2.) On the Video Studio Auto-run screen, Click Browse CD.

3.) An le explorer window will open, double click on the “Document” folder and then double click on the Manual folder.

4.) If you do not have Adobe Acrobat installed, click on the Acrobat folder and install the Acrobat Reader.

PYRO A/V LINK 38

ENGLISH

PYRO A/V LINK 39

ENGLISH

Detailed Product Specications

- Capture Resolution:

o NTSC: 720 x 480 @ 30 frames per second o PAL: 720 x 576 @ 25 frame per second

- Capture in DV video format

- Audio capture in 48KHz (16 Bit)

- Power On/Off button

- Mode Selector switch – Analog or Digital switch

- Inputs: o Video

§ RCA, S-VHS, Component Video

§ 4 Pin 1394 connector

o Audio

§ Right and Left RCA

- Outputs: o Video

§ RCA, S-VHS, Component Video

§ 6 Pin 1394 Connector

o Audio

§ Right and Left RCA

Product Name: PYRO A/V Link Part Number: API-550

PYRO A/V LINK 39

ENGLISH

Trouble Shooting

Video will not Preview in VideoStudio or other video editing software

Check and Make sure that the PYRO A/V Link is connected properly to your computer. To check if PYRO A/V Link is recognized please go to page 15 of this manual.

VideoStudio will not transcode DV to MPEG2 properly, dropped frames etc.

This problem is mostly related to lack of SYSTEM RESOURCES. Your computer might not be fast enough, your hard drive might not be optimized (defragged), your video card might not be AGP Etc. Real Time DV to MPEG2 transcoding requires a lot of horsepower. ADS Technologies guarantees continuous DV to MPEG2 Transcode for up to 2.5 Hours on a P4, 1.8GHZ Machine.

VideoStudio or my Video Capture Application hangs for awhile after I stop capturing

This might happen in really long captures. This is normal. Remember that you are capturing and manipulating les in the Gigabytes range. Stop the capture and wait several seconds, your capture software or VideoStudio should go back to normal.

Selecting PAL as your template results in a video captured as NTSC

Restart VideoStudio or your video capture application. Select PAL again. This should x the problem.

PYRO A/V LINK 40

GERMAN

PYRO A/V LINK 41

GERMAN

Product Overview ..............................................................................................................

Eigenschaften ....................................................................................................................

Packungsinhalt ..................................................................................................................

Connection Congurations ................................................................................................

PYRO A/V Link Hardware Description ..............................................................................

4 Positionen Dip-Schalter ..................................................................................................

Einstieg - Windows ............................................................................................................

Hardware Installation .........................................................................................................

Einstieg - Mac ....................................................................................................................

Hardware Installation 2 ......................................................................................................

Kongurationen mit Computer-Anschluss .........................................................................

Videocapturing mit Ihrer Video-Capture-/-Schnitt-Software ...............................................

Anschluss eines externen TV-Geräts für Simultan-Video-Vorschau .................................

Anschluss für gleichzeitige analoge Aufnahme und Vorschau ..........................................

Anschluss für Capturing vom DV Camcorder ....................................................................

Video von einem Video-Editor auf ein analoges Gerät exportieren ...................................

Auf einen digitalen Camcorder exportieren .......................................................................

Kongurationen ohne Computer ........................................................................................

Anschluss für Konvertierung analog zu digital ...................................................................

Anschluss für Konvertierung digital zu analog ...................................................................

DV “Pass Through” für digitale Camcorder verwenden .....................................................

Das Softwarepaket von CD installieren .............................................................................

VideoStudio Software ........................................................................................................

Detaillierte Produktspezikationen ....................................................................................

Fehlerbehebung ................................................................................................................

41 42 42 42 44 45 47 48 49 50 51 52 53 53 54 55 56 57 57 58 60 61 62 68 69

PYRO A/V LINK 41

GERMAN

Product Overview - German

PYRO A/V Link

Hochqualitativer Analog-zu-DV Video Konverter

Das ultimative Werkzeug für Video Capture und Konvertierung in DV Format in professioneller Qualität und ein außergewöhnliches Werkzeug für den Export geschnittener DV Aufnahmen auf analoge Videorecorder.

Das DV Video “Missing Link”

DV Capturing von einem digitalen Camcorder ist eine fantastische Sache, was aber ist mit Ihren bestehenden Videoaufnahmen in anderen Formaten (8mm, Beta, VHS, DVD), wie konvertieren Sie die in das DV Format? PYRO A/V Link löst dieses Problem durch die Konvertierung jeder beliebigen analogen Videoquelle in DV.

DV Video sieht gut aus, bei der Übertragung auf Band sind Ihre Optionen allerdings beschränkt. Sie können zu Ihrem miniDV Camcorder zurückexportieren, aber es ist schwer, ein miniDV Band mit der Grossmutter zu teilen. PYRO A/V Link füllt diese Lücke und erlaubt Ihnen, DV Video auf jeden analogen Videorecorder zu exportieren. Nehmen Sie Ihr Video auf und schneiden Sie es, dann geben Sie es auf VHS aus und Sie können es mit jedermann teilen!

Capture, Schnitt, Export

PYRO A/V Link unterstützt Capturing von jeder beliebigen Videoquelle, auch von DV Camcordern. Für eine wirklich einzigartige Videoproduktion können Sie Ihre Videoinhalte beliebigen mischen. Nehmen Sie das Video mit VideoStudio auf, fügen Sie dann Videolter, Übergangseffekte, Overlays, gesprochene Texte, Hintergrundmusik und vieles mehr hinzu. Wenn Sie mit Ihrer Videoproduktion zufrieden sind, exportieren Sie sie auf einen beliebigen VCR oder VTR, sichern sie im MPEG-2 Format und brennen eine DVD (nur Windows) oder publizieren sie im Internet.

PYRO A/V LINK 42

GERMAN

PYRO A/V LINK 43

GERMAN

Siehe Bild auf Seite 6

Eigenschaften:

- Externes FireWire/1394 Gerät

- Konvertiert analoges Video (RCA, S-VHS oder Component Video) auf DV

Video Format

- Exportiert DV Video auf analoge Videorecorder (RCA, S-VHS)

- Konvertiert zwischen Geräten (von DV auf analog oder analog auf DV)

ohne Computeranschluss

- Capturing vom DV Camcorder mit voller Gerätesteuerung

- Kompatibel zu einer großen Auswahl von Schnittsoftware für DV Video

- Capturing als MPEG-2 Video und Ausgabe als VCD, SVCD, DVD (nur

Windows mit VideoStudio)

Packungsinhalt:

1.) PYRO A/V Link Gerät

2.) 5 V DC Stromkabel

3.) 1,80 m RCA - RCA Kabel (gelb, rot, weiß - gelb, rot, weiß)

4.) 1,80 m S-VHS Kabel

5.) 1,80 m. 6-poliges 1394 Kabel

6.) 1,80 m. 4-poliges 1394 Kabel

7.) Gebrauchsanleitung

8.) Kurzanleitung

9.) Software CD (Windows Benutzer)

Connection Congurations:

PYRO A/V Link kann je nach Ihren Bedürfnissen bei der Videokonvertierung auf verschiedene Arten eingesetzt werden.

Analoge Videoaufnahme mit Anschluss an PC oder Mac

PYRO A/V LINK 43

GERMAN

* Nehmen Sie jede beliebige analoge Videoquelle Mit A/V Link und einer FireWire Verbindung auf PC oder Mac auf.

DV vom Computer auf analogen Monitor oder Videorecorder exportieren

Ausgabe auf Band: Exportieren Sie Ihre Videoproduktion aus der Timeline des Video-Editors auf TV oder Videorecorder.

Siehe Bild auf Seite 7

Capture von einem DV Camcorder

Einfache Desktop Verbindung für Ihren digitalen Camcorder. Volle Gerätesteuerung, wie bei Direktanschluss an die 1394/FireWire Computerkarte.

DV auf ihren digitalen Camcorder exportieren

Ausgabe auf digitalen Camcorder. Mit A/V Link übertragen Sie geschnittene Videos einfach auf Ihren digitalen Camcorder zurück.

Video von einem analogen Gerät auf einen digitalen Recorder oder von einem digitalen Deck oder Camcorder auf einen analogen Videorecorder duplizieren.

Nutzen Sie A/V Link ohne Computer zur Konvertierung von Videoaufnahmen von digitalem auf analoges Format. A/V Link kann als selbstständiger Medienkonverter eingesetzt werden. Ohne Computer!

Siehe Bild auf Seite 8

PYRO A/V LINK 44

GERMAN

PYRO A/V LINK 45

GERMAN

PYRO A/V Link Hardware Description

Vorderseite:

Auf der Vorderseite des PYRO A/V Link benden sich alle Audio- und VideoEingangsanschlüsse, LED-Anzeigen und der Mode-Schalter.

Mode-Schalter – schaltet zwischen DV Capture und analoger Ausgabe. Während der Aufnahme im DV Format leuchtet die blaue LED-Anzeige, unabhängig davon, ob die Quelle ein analoges Videoband oder Ihr Camcorder ist. Die rote LED-Anzeige leuchtet dann, wenn Sie DV Format auf VCR oder auf ein anderes analoges Gerät exportieren.

LED: Grün: Strom eingeschaltet Blau: DV Capture Rot: Analoger Export

Anschlüsse: S-VHS Eingang Composite(RCA) Eingang Audio(RCA) R & L Eingang DV 4-polig Eingang

Siehe Bild auf Seite 9

Rückseite:

Auf der Rückseite des PYRO A/V Link benden sich alle Audio- und VideoAusgänge, mit Ausnahme des Component Video Eingangs.

Siehe Bild auf Seite 10

PYRO A/V LINK 45

GERMAN

4 Positionen Dip-Schalter

• Die Video Input Steckfassungen sind selbstabfragend. Egal welche Videosteckfassung Sie benutzen, (RCA, S-Video oder Component) die Steckfassung mit der aktiven Videoquelle, wird automatisch vorgewählt.

• Die Video Output Steckfassungen sind automatisch aktiv. In allen Kongurationen werden die RCA und S-Video Steckfassungen immer gleichzeitig Video ausgeben. Dies gilt für Video Pass Through Modus und Exportation von DV in analogen Videomodus.

• Die component Videosteckfassungen sind einem doppelten Zweck dienend und Umkehrbahr. Sie können von den analogen Videoquellen über die component Steckfassungen aufnehmen und Sie können DV in analogen Video über die component Steckfassungen exportieren. Die Steckfassungen sind selbstabfragend und selbstschaltend. d.h., wenn IRGENDEINE Video Input Steckfassung analog Video zu DV aufnimmt, schalten sich die component Steckfassungen auf Video Input Modus. Wenn Sie zu analog Video exportieren, schalten sich die component Steckfassungen auf component Video export um.

Schalter 1 – TV Format:

Stellen Sie diesen Schalter, passend zum TV/Video Format Ihres Landes ein. Im Allgemeinen werden Nordamerika, Japan und Taiwan auf NTSC eingestellt. Europa, Afrika und Australien werden auf PAL eingestellt. Sehen Sie die Rückseite des Benutzer Handbuchs für eine komplette Auistung aller Länder.

Schalter 2 und 3 – DV Quelle/ Betriebssystem Auswahl:

Die Vorrichtung ist von der Fabrik so eingestellt, um dem 1394 Zeittakt für Windows XP am kompatibelsten zu sein. Verschiedene Windows Versionen unterscheiden sich in der 1394 Software und im Zeittakt. Mit diesem Schalter können Sie den A/V Link auf den Zeittakt einstellen, der von Ihrem Betriebssystem erwartet wird.

Schalter 4 – Locked Audio:

Die Audiodatei ist an die Videodatei “angebunden“ (locked audio). Stellen Sie sicher das der Schalter auf locked audio eingestellt ist, damit Audio und Video synchron sind während der Videoaufnahme.

Die eingestellte Audio-aufnehmrate ist 16-bit, 48 kHz.

Siehe Bild auf Seite 10

POSITION:

Nach unten

Nach oben

2 3 4

PAL

NTSC

Siehe Unten

entriegeln Sie das Audio

(Unlock Audio)

“Angebunden”

(Locked Audio)

DV QUELLE / BETRIEBSSYSTEM

SCHALTER 2 SCHALTER 3

DV Camcorder

Windows 2000

WinXP, Win98SE, WinME

Mac

Nach unten Nach unten

Nach unten

Nach oben

Nach unten

PYRO A/V LINK 46

GERMAN

PYRO A/V LINK 47

GERMAN

6-poliger 1394 / FireWire Anschluss

Mit dem mitgelieferten 6-poligen Kabel schließen Sie den A/V Link an Ihren PC oder Mac an. In einer Konguration für analog zu DV Konvertierung ohne Computer schließen Sie mit dem 6-poligen Kabel ein anderes Gerät an.

RCA Audio-Ausgänge R & L

Mit den mitgelieferten A/V Kabeln schließen Sie Audio-Ausgänge an Ihren Fernseher oder Videorecorder an.

Video-Ausgang (RCA)

Mit den mitgelieferten A/V Kabeln schließen Sie den RCA Video-Ausgang an Ihren Fernseher oder Videorecorder an.

S-VHS-Ausgang (Y/C 4-polig Din)

Mit dem mitgelieferten S-VHS-Kabel schließen Sie den Video-Ausgang an Ihren Fernseher oder Videorecorder an.

Mehr zu den Video-Ausgängen

Die RCA und S-VHS-Videoausgänge können gleichzeitig angeschlossen und aktiv sein. Mit den Ausgängen ist während des DV-Schnitts oder dem analogen VideoCapturing auch eine Video-Vorschau auf einem TV Bildschirm möglich

Component Video

Mit den roten, grünen und blauen Component Video-Buchsen ist die Eingabe aus einer Component Video-Quelle möglich. Composite Synch ist über den Anschluss eines Composite Synch-Kabels an den RCA-Video-Eingang möglich.

Ein/Aus

Netz Ein/Aus Schalter

Stromanschluss - 5V DC Eingang

Dieses Gerät funktioniert nur, wenn es an eine Stromquelle angeschlossen ist. Verwenden Sie dafür nur das mit PYRO A/V mitgelieferte Stromkabel.

PYRO A/V LINK 47

GERMAN

Einstieg - Windows

Mindest-Systemvoraussetzungen:

Prozessor: 800 MHz processor oder schneller OS: Windows 98SE, WinME, WinXP oder Win2000 RAM: 128 MB oder mehr Hard Disk: Ultra DMA 5400 RPM oder schneller mit eingeschaltetem DMA (4 GB

je 18 Minuten Video-Capture).

Monitor/Grak: 1024 x 768 Auösung, 32 bit Farbe, DirectX 8.1 oder höher Audio: Standard Audio-Karte 1394 Port: OHCI-konforme 1394 Karte oder korrekt funktionierender interner

Port. Texas Instruments oder Agere-basierte 1394 Host Controller werden empfohlen. Bemerkung: Die meisten 1394 Zusatzkarten sind OHCI-konform, auch die ADS PYRO 1394 Karten.

CD-ROM: Für Softwareinstallation CD Brenner: Zum Brennen von Video CDs (VCD) oder Super VCDs (SVCD) DVD Brenner: Zum Brennen von DVDs Windows CD: Eventuell zum Laden der 1394-Treiber benötigt, wenn Sie

Win98SE oder WinMe einsetzen.

Optimieren Sie Ihr System für DV-Capture und -Schnitt:

Die folgenden Schritte werden stärkstens empfohlen, um einwandfreies VideoCapturing sicherzustellen:

1.) Stellen Sie sicher, dass Ihre Speicherlaufwerke defragmentiert sind. Das

erfolgt in Windows unter Zubehör/Systemprogramme (Für Mac nicht nötig).

2.) Stellen Sie sicher, dass DMA für Ihr Laufwerk eingeschaltet ist. Das erfolgt

im Geräte-Manager/Festplatten. Nach dem Einschalten von DMA auf Ihrer Festplatte müssen Sie eventuell den Computer neu starten (Für Mac nicht nötig).

3.) Wenn möglich sichern Sie Ihre Videoaufnahmen auf einem getrennten

Laufwerk, z.B. einem externen FireWire-Gerät.

4.) Schließen Sie während des Capturing oder Export von Videos alle dafür

nicht benötigten Programme und Hintergrundprozesse.

PYRO A/V LINK 48

GERMAN

PYRO A/V LINK 49

GERMAN

WINDOWS – Quick Start

1.) Schließen Sie die Stomversorgung an

2.) Schließen Sie das 6-polige 1394 Kabel zwischen dem PYRO A/V Link und

dem Computer an. Schließen Sie direkt an den 1394 Host-Port an. Der

Anschluss über einen 1394 Hub/Repeater wird nicht empfohlen.

3.) WinXP und Win2000 erkennen das Gerät automatisch und installieren

die Treiber. WinME und Win98SE verlangen eventuell das Nachladen der Treiber von der Windows CD.

4.) Nach der Installation der Geräte-Treiber erscheint der PYRO A/V Link im

Windows Geräte-Manager als Imaging-Gerät.

5.) Schließen Sie die Audio/Video-Kabel zwischen Ihren Video-Geräten und

dem PYRO A/V Link an.

6.) Starten Sie Ihre Videoschnitt-Anwendung. Sie sind jetzt für das

Videocapturing bereit.

7.) Drücken Sie auf Ihrem Video-Gerät die Play-Taste.

8.) Drücken Sie im Preview-Fenster Ihres Video-Editors die Play-Taste, um die

Vorschau zu starten. Drücken Sie die Record- oder Capture-Taste, um die Aufnahme auf ihrem Computer-Laufwerk zu beginnen.

Hardware Installation :

Windows Software:

Die Treiber, die für den Betrieb des PYRO A/V Link mit einem Windows-basierten PC benötigt werden, sind im Betriebssystem enthalten. Nachdem Sie das Gerät angeschlossen haben, wird es von Windows erkannt und im Geräte-Manager als Imaging-Gerät angezeigt. Wenn Sie Videoschnitt-Software, z.B. Adobe Premiere, bereits besitzen, können Sie jetzt Ihre Video-Geräte anschließen und mit dem Video-Capturing beginnen.

Für Windows-Benutzer, die keine Videoschnitt-Software besitzen, liefern wir eine CD mit der VideoStudio Software von Ulead mit. Mit dieser Software können Sie Videos aufnehmen, schneiden, exportieren, im MPEG-1, MPEG-2 oder Video Streaming Format speichern oder auf eine VCD, SVCD oder DVD brennen.

PYRO A/V LINK 49

GERMAN

Weitere Videoschnitt-Software:

Der PYRO A/V Link kann mit jeder DV-kompatiblen Videoschnitt-Software.verwendet werden. Wir haben mit Adobe Premiere, Avid DV Express, Ulead DVD Workshop, Ulead Media Studio Pro 6.5, Vegas Video, ArcSoft ShowBiz, Magix Video Deluxe 2.0 getestet und testen weiterhin mit anderen am Markt erhätlichen Video-Editoren.

Einstieg - Mac

Mindest-Systemvoraussetzungen:

Prozessor: 400 MHz oder schneller OS: Mac OS 9.0.4, OSX (nicht in Classic Mode), OSX 10.02 (Jaguar) RAM: 128 MB oder mehr Monitor/Grak: 1024 x 768 Auösung, 32 bit Farbe Audio: Standard Macintosh Audiosystem 1394 Port: Standard interner 1394 Port oder OHCI-konforme 1394 Zusatzkarte.

Bemerkung: Die meisten 1394 Zusatzkarten sind OHCI konform, auch die ADS PYRO 1394 Karten.

CD Brenner: Zum Brennen von Video CDs (VCD) oder Super VCDs (SVCD). DVD Brenner: Zum Brennen von DVDs (Voraussetzung iDVD, DVD Studio Pro

oder Instant DVD für Mac).

Bemerkung: Apple iMovie wird bei Systemen mit internen FireWire Ports mitgeliefert.

Optimieren Sie Ihr System für DV-Capture und -Schnitt:

Die folgenden Schritte werden stärkstens empfohlen, um einwandfreies VideoCapturing sicherzustellen:

1.) Wenn möglich sichern Sie Ihre Videoaufnahmen auf einem getrennten

Laufwerk, z.B. einem externen FireWire-Gerät.

2.) Schließen Sie alle nicht benötigten Programme und deaktivieren Sie alle

Erweiterungen, die für die Aufnahme oder den Export von Videos nicht benötigt werden.

Siehe Bild auf Seite 15

PYRO A/V LINK 50

GERMAN

PYRO A/V LINK 51

GERMAN

Hardware Installation 2 :

MAC – Quick Start

1.) Schließen Sie die Stomversorgung an

2.) Schließen Sie das 6-polige 1394 Kabel zwischen dem PYRO A/V Link und

dem Computer an. Schließen Sie direkt an den 1394 Host-Port an. Der Anschluß über einen 1394 Hub/Repeater wird nicht empfohlen.

3.) Ihr Mac wird das Gerät automatisch erkennen.

4.) Nach dem Erkennen des Geräts erscheint der PYRO A/V Link im Proler,

wie auf dieser Seite dargestellt.

5.) Schließen Sie Audio/Video-Kabel zwischen Ihren Video-Geräten und dem

PYRO A/V Link an.

6.) Starten Sie Ihre Videoschnitt-Anwendung. Sie sind jetzt für das

Videocapturing bereit.

7.) Drücken Sie auf Ihrem Video-Gerät die Play-Taste.

8.) Drücken Sie im Preview-Fenster Ihres Video-Editors die Play-Taste, um die

Vorschau zu starten. Für iMovie drücken Sie Import, um die Aufnahme zu starten.

Software:

Mit dem PYRO A/V Link für Mac wird keine Software mitgeliefert. Für den richtigen Betrieb werden keine Gerätetreiber benötigt, und alle Mac Computer mit internen FireWire Ports werden mit iMovie für Capture, Schnitt und Export von Videos aus einem 1394-Gerät wie PYRO A/V Link ausgeliefert. PYRO A/V Link ist auch mit anderen Videoschnitt -Softwareprodukten wie Final Cut Pro, Avid Express DV und Adobe Premiere kompatibel.

PYRO A/V LINK 51

GERMAN

Kongurationen mit

Computer-Anschluss

Bereit für Videocapturing

DV Video ist eine wunderbare Sache, weil es höhere Qualität bietet und leicht editierbar ist. Das einzige Problem ist die Konvertierung Ihres nicht-DV Materials in das DV Format über den FireWire-Anschluss. Mit PYRO A/V Link geht das schnell und einfach. Sie können viele verschiedene Video-Geräte an den PYRO A/V Link anschließen, etwa Ihren alten 8mm Camcorder, VCR, DVDSpieler, einen Fernseher für die Vorschau der Videoaufnahmen oder auch einen digitalen Camcorder. In den nächsten Seiten stellen wir Ihnen mehrere mögliche Kongurationen vor.

Anschluss einer analogen Video-Quelle

Wir haben Ihnen die meisten Audio/Video-Kabel mitgeliefert, die Sie für die Aufnahme aus einer Reihe von Videoquellen benötigen werden. In einigen Fällen müssen Sie die herstellerspezischen Kabel Ihres Camcorders verwenden oder zusätzliche Kabel kaufen, ja nach der gewünschten A/V Konguration.

1.) Verwenden Sie das mitgelieferte RCA - RCA Kabel für die Verbindung

zwischen der analogen Quelle und dem PYRO A/V Link. Dieses Kabel hat an jedem Ende drei Anschlüsse.

Gelb = Video Gelb = Video Rot = Audio rechts (R) Rot = Audio rechts (R) Weiß = Audio links (L) Weiß = Audio links (L)

Bemerkung: Wenn Ihr Camcorder nicht drei getrennte RCA-Buchsen hat, verwenden Sie das mit dem Camcorder mitgelieferte Kabel.

PYRO A/V LINK 52

GERMAN

PYRO A/V LINK 53

GERMAN

1.) Wenn Ihr Camcorder, VCR oder anderes Videogerät einen S-VHS-

Anschluss hat, verwenden Sie das mitgelieferte S-VHS-Kabel, damit wird die Qualität der Verbindung zwischen Ihrem Videogerät und PYRO A/V Link verbessert.

2.) Wenn Ihr Video-Bandgerät, DVD-Spieler oder anderes Videogerät

Component Video-Ausgänge hat, verwenden Sie ein Component-VideoKabel (nicht mitgeliefert) für die Verbindung zwischen Ihrem Video-Gerät und PYRO A/V Link. Component Video bietet die beste Video-Qualität.

* Wenn Sie als Component-Ausgang BNC-Buchsen haben, können Sie sie mit Component - RCA Zwischensteckern konvertieren.

Siehe Bild auf Seite 19

Videocapturing mit Ihrer

Video-Capture-/-Schnitt-Software

Nach dem Einschalten ist PYRO A/V Link für die Konvertierung einer analogen Videoquelle in DV bereit, Sie können also über Ihre Capture-/Schnitt-Software Videos auf Ihrem Computer aufnehmen.

Video-Quelle:

PYRO A/V Link erkennt automatisch, an welchen Video-Eingängen eine Videoquelle angeschlossen ist, und verwendet automatisch diese Quelle. Nehmen Sie die beste Video-Eingangs-Quelle, die Sie haben, am besten Component, dann S-VHS und zum Schluss RCA (Composite), das ist die Videoquelle mit der

niedrigsten Qualität.

Video-Vorschau in der Videoschnitt-Software:

Bei den meisten Videoschnitt-Produkten bietet die Benutzerschnittstelle ein Video-Vorschau-Fenster. In einigen Fällen müssen Sie dafür das Movie-CaptureFenster wählen (Adobe Premiere).

1.) Starten Sie Ihre Videoschnitt-Software.

2.) Lokalisieren Sie das Video-Vorschau- oder Movie-Capture-Fenster.

3.) Nachdem Sie das Video-Vorschau oder Capture-Fenster geöffnet haben,

drücken Sie auf Ihrem Video-Abspiel-Gerät auf PLAY.

4.) Klicken Sie im Vorschau-Fenster der Videoschnitt-Software auf PLAY. Jetzt

wird das Video auf Ihrem Computer abgespielt, aller Wahrscheinlichkeit nach (abhängig von der Software) inklusive Ton.

5.) Klicken Sie in der Videoschnitt-Software auf die RECORD-Taste, und die DV-Aufnahme auf das Plattenlaufwerk Ihres Computers beginnt.

PYRO A/V LINK 53

GERMAN

Anschluss eines externen TV-Geräts für

Simultan-Video-Vorschau

PYRO A/V Link ermöglicht Ihnen die Video-Vorschau während der Aufnahme und Bearbeitung, damit können Sie die Ergebnisse Ihrer Arbeit im TV-Großbildformat sehen.

1.) Verbinden Sie ein Videokabel mit den RCA oder S-VHS Ausgangsbuchen auf der Rückseite des PYRO A/V Link und einem externen Video-Eingang (RCA oder S-VHS) in Ihrem Fernsehgerät.

2.) Verbinden Sie ein Audiokabel mit den RCA Audio-Buchsen L & R auf der Rückseite des PYRO A/V Link und den externen Audio-Eingängen (RCA) in Ihrem Fernsehgerät.

3.) Schalten Sie das Fernsehgerät ein und stellen Sie es so ein, dass es die externe Videoquelle akzeptiert (sehen Sie im Ihrem TV-Manual nach, wenn Sie nicht sicher sind, wie das geht).

Anschluss für gleichzeitige analoge Aufnahme und

Vorschau

Gleichzeitige Video-Vorschau und -Aufnahme im VCR sind dann möglich, wenn der VCR Audio- und Video-”Pass Through” erlaubt. Überprüfen und testen Sie Ihren VCR um sicherzustellen, dass er mit Ein- und Ausgängen für Audio und Video bestückt ist, und dass er für Audio- und Video-”Pass Through” während der Aufnahme konguriert ist.

1.) Verbinden Sie ein Videokabel mit den RCA oder S-VHS Ausgangsbuchen auf der Rückseite des PYRO A/V Link und dem Video-Eingang in Ihrem VCR.

2.) Verbinden Sie ein RCA oder S-VHS-Kabel mit dem Video-Ausgang in Ihrem VCR und einem externen Video-Eingang (RCA oder S-VHS) in Ihrem Fernsehgerät.

3.) Verbinden Sie ein Audiokabel mit den RCA Audio Ausgangsbuchsen L & R auf der Rückseite des PYRO A/V Link und den Audio-Eingängen (RCA) in Ihrem VCR.

4.) Verbinden Sie ein Audiokabel mit den RCA Audio Ausgangsbuchsen L & R in Ihrem VCR und den Audio-Eingängen in Ihrem Fernsehgerät.

5.) Schalten Sie den VCR ein - eventuell müssen Sie den TV/VCR-Schalter im VCR umschalten, um das “Pass Through” zu ermöglichen.

6.) Schalten Sie das Fernsehgerät ein und stellen Sie es so ein, dass es die externe Videoquelle akzeptiert (sehen Sie im Ihrem TV-Manual nach, wenn Sie nicht sicher sind, wie das geht).

Siehe Bild auf Seite 21

Siehe Bild auf Seite 22

PYRO A/V LINK 54

GERMAN

PYRO A/V LINK 55

GERMAN

Die einzige nicht-gültige Anschlußkonguration für Video Pass Through wäre RCA oder SVideo IN und component OUT. Dieses ist, weil die component Steckfassungen selbstschaltend und selbstabfragend sind. Wenn Sie analog Video importieren, schalten die component Steckfassungen zu INPUTS, wenn Sie Video exportieren schalten sich die component Steckfassungen auf Video OUTPUT.

Wenn Sie einen digitalen Camcorder für Video-Capture und/oder -Export verwenden, geht das einfach durch direktes Anschließen des digitalen Camcorders an den 1394-Port Ihres Computers.

Dafür bietet der PYRO A/V Link einen 4-poligen DV-Ein/Aus-Anschluss, er wirkt dann wie ein 1394 Desktop-Hub und erleichtert den Anschluss an Ihren Computer.

1.) Verbinden Sie ein 4-poliges DV-Kabel mit dem DV-Ein/Aus-Anschluss in Ihrem digitalen Camcorder und der 4-poligen DV-Eingangsbuchse auf der Vorderseite des PYRO A/V Link.

2.) Schalten Sie Ihren Camcorder auf VCR/VTR Modus.

3.) Der digitale Camcorder wird vom Computer erkannt, Windows(WinXP) zeigt alle kompatible Softwareprodukte an, die mit dem Camcorder verwendet werden können (siehe Box). Wählen Sie die Anwendung für Video-Capture oder -schnitt, mit der Sie arbeiten wollen.

4.) Wenn die Auswahlbox nicht erscheint, starten Sie Ihre Videoschnitt Software wie sonst auch.

Anschluss für Capturing vom DV Camcorder

Siehe Bild auf Seite 23

PYRO A/V LINK 55

GERMAN

Video-Vorschau in der Videoschnitt-Software:

Bei den meisten Videoschnitt-Produkten bietet die Benutzerschnittstelle ein Video-Vorschau-Fenster. In einigen Fällen müssen Sie dafür das Movie-Capture Fenster wählen (Adobe Premiere).

1.) Lokalisieren Sie das Video-Vorschau- oder Movie-Capture-Fenster.

2.) Nachdem Sie das Video-Vorschau oder Capture-Fenster geöffnet haben, drücken Sie im Vorschau-Fenster der Videoschnitt-Software auf PLAY. Mit diesem Signal wird Ihr digitaler Camcorder in den PLAY-Modus versetzt und das Video wird auf Ihrem Computer abgespielt, in aller Wahrscheinlichkeit (abhängig von der Software) inklusive Ton.

3.) Klicken Sie in der Videoschnitt-Software auf die RECORD-Taste, und die DV-Aufnahme auf das Plattenlaufwerk Ihres Computers beginnt.

Bemerkung zur Gerätesteuerung: Abhängig von der VideoschnittSoftware sind weitere Schritte notwendig, um Ihren Camcorder als 1394Gerät für Capturing zu selektieren. Wenn Ihr Camcorder als 1394-Gerät selektiert ist, können Sie die Software-Gerätesteuerung so verwenden, wie bei direktem Anschluss an den 1394-Port Ihres Computers (siehe dazu die Bemerkungen zum Videoschnitt im Anhang).

Video von einem Video-Editor auf ein analoges

Gerät exportieren

Sie haben jetzt Ihr Video aufgenommen und geschnitten – vielleicht wollen Sie es von Ihrem Computer auf Band exportieren, um Ihre Videoproduktion auf einfache Weise zu publizieren oder mit Freunden, Familie oder sogar zahlenden Kunden zu teilen!

1.) Verbinden Sie ein Videokabel mit der RCA oder S-VHS Ausgangsbuchse auf der Rückseite des PYRO A/V Link und einem externen Video-Eingang (RCA oder S-VHS) in Ihrem VCR.

Bemerkung: S-VHS bietet Videoaufnahmen höherer Qualität als mit RCA Kabel. S-VHS wird empfohlen, wenn Ihr Camcorder oder VCR diesen Anschluss hat.

PYRO A/V LINK 56

GERMAN

PYRO A/V LINK 57

GERMAN

2.) Verbinden Sie ein Audiokabel mit den RCA Audioausgängen L & R auf der Rückseite des PYRO A/V Link und den externen Audioeingängen (RCA) in Ihrem VCR.

Bemerkung: Wenn Sie zurück zum Camcorder aufnehmen, müssen Sie eventuell die herstellerspezischen Kabel des Camcorders verwenden.

3.) Schalten Sie den VCR ein und drücken Sie RECORD, unmittelbar bevor Sie mit dem Export des Videos aus der Videoschnitt -Software Ihres Computers beginnen.

Bemerkung: Jede Videoschnitt-Software bietet eine etwas andere Methode für den Video-Export. Manche Software-Produkte erlauben den Export direkt aus der Timeline ohne Rendering, bei anderen müssen Sie Ihr Video “Speichern” und dann “Auf Band ausgeben”. Sehen Sie bitte im Benutzerhandbuch für Ihre Videoschnitt-Software nach, wie Videos exportiert werden.

Auf einen digitalen Camcorder exportieren

Wenn Sie von Ihrem Video-Editor zu einem digitalen Camcorder exportieren wollen, können Sie das durch direktes Anschließen des Camcorders an den 1394-Port erreichen. Sie können allerdings auch den PYRO A/V Link als 1394Anschluss verwenden und DV durch den A/V Link auf Ihren digitalen Camcorder exportieren.

Die Konguration ist die gleiche wie bei der Verwendung des A/V Link als Anschluss für Capturing mit Ihrem digitalen Camcorder.

1.) Verbinden Sie ein 4-poliges DV Kabel mit dem DV-Ein/Aus-Anschluss in Ihrem digitalen Camcorder und der 4-poligen DV-Ein/Aus-Buchse im PYRO A/V Link.

2.) Schalten Sie Ihren Camcorder in den VCR/VTR Modus.

3.) Der digitale Camcorder wird vom Computer erkannt.

4.) Starten Sie Ihre Videoschnitt-Software, verwenden Sie die SoftwareFunktion “Export” oder “Auf Band ausgeben”, um Videos von Ihrem Computer zu exportieren und im digitalen Camcorder aufzunehmen.

PYRO A/V LINK 57

GERMAN

PYRO A/V Link kann als selbstständiges Konvertiergerät zwischen analogen und digitalen Aufnahmegeräten betrieben werden. Das bedeutet, dass Sie analoges Material auf DV über den direkten Anschluss an ein DV-Deck oder digitalen Camcorder konvertieren können, ohne diese Geräte an einen Computer anschließen zu müssen.

Kongurationen ohne Computer

Anschluss für Konvertierung analog zu digital

1.) Schalten Sie das PYRO A/V Link Gerät ein.

2.) Verbinden Sie die RCA Audio- und Videokabel mit Ihrem analogen Videogerät und den RCA Audio- und Videoeingängen auf der Vorderseite des PYROA/V Link Gerätes.

3.) Verwenden Sie die S-VHS oder Component Video-Eingänge für die bestmögliche Videoqualität, wenn Ihr analoges Videogerät diese Anschlüsse hat.

4.) Verwenden Sie ein 4-Pol zu 6-Pol 1394-Kabel für die Verbindung zwischen dem A/V Link und Ihrem digitalen Camcorder oder DV-Deck. Verbinden Sie das 6-polige Ende des Kabels mit dem 6-poligen 1394- Anschluss auf der Rückseite des PYRO A/V Link Gerätes und das 4-polige Ende mit Ihrem digitalen Camcorder oder DV-Deck.

5.) Schalten Sie den MODE SELECTOR Schalter auf der Vorderseite des PYRO A/V Link Gerätes auf ANALOG MODE. In diesem Modus sollte die rote LED Anzeige leuchten.

6.) Drücken Sie die RECORD-Taste auf Ihrem digitalen Camcorder oder DV-Deck, unmittelbar bevor Sie auf Ihrem analogen Videogerät (VCR oder Camcorder) die

PLAY-Taste drücken.

Diese Konguration um einen Preview-Monitor ergänzen

Für die Überwachung Ihres Video-Kopier-Vorgangs können Sie einfach ein Fernsehgerät mit den Audio/Video-Ausgangsbuchsen des PYRO A/V Link verbinden.

1.) Verbinden Sie ein RCA oder S-VHS Videokabel mit dem PYRO A/V Link und den RCA oder S-VHS Videoeingangsbuchsen Ihres Fernsehgeräts

2.) Verbinden Sie das Audiokabel R & L mit den PYRO A/V Link Audiobuchsen R & L und den Audioeingängen Ihres Fernsehgeräts.

3.) Stellen Sie das Fernsehgerät für die Aufnahme externer Video-Eingabesignale ein.

Siehe Bild auf Seite 26

PYRO A/V LINK 58

GERMAN

PYRO A/V LINK 59

GERMAN

Anschluss für

Konvertierung digital zu analog

Wenn Sie einen digitalen Camcorder haben, können Sie PYRO A/V Link zur Konvertierung des digitalen Inhalts in ein analoges Videosignal verwenden, das von Ihrem Videorekorder aufgenommen werden kann.

1.) Verbinden Sie Ihren digitalen Camcorder oder DV-Deck mit der 4-poligen DV Eingangsbuchse auf der Vorderseite des PYRO A/V Link.

2.) Verbinden Sie ein Videokabel mit der RCA oder S-VHS Ausgangsbuchse auf der Rückseite des PYRO A/V Link und einem externen Videoeingang (RCA oder S-VHS) an Ihrem Videorekorder.

Bemerkung: S-VHS bietet Videoaufnahmen besserer Qualität als mit RCA Kabel. S-VHS wird empfohlen, wenn Ihr Camcorder oder VCR diesen Anschluss bietet.

3.) Verbinden Sie ein Audiokabel mit den RCA Audioausgängen L & R auf der Rückseite des PYRO A/V Link und den externen Audioeingängen (RCA) in Ihrem Videorekorder.

Bemerkung: Wenn Sie zurück zum Camcorder aufnehmen, müssen Sie eventuell die herstellerspezischen Kabel des Camcorders verwenden.

4.) Schalten Sie den MODE SELECTOR Schalter auf der Vorderseite des PYRO A/V Link Gerätes auf DIGITAL MODE. In diesem Modus sollte die blaue LED Anzeige leuchten.

5.) Schalten Sie den Videorekorder ein und drücken Sie AUFNAHME, unmittelbar bevor Sie auf Ihrem digitalen Camcorder PLAY drücken.

PYRO A/V LINK 59

GERMAN

Diese Konguration um einen Preview-Monitor ergänzen

Der gleichzeitge Preview und die Video-Aufnahme im Videorekorder sind dann möglich, wenn der Videorekorder Audio- und Video-”Pass Through” erlaubt. Überprüfen und testen Sie Ihren Videorekorder um sicherzustellen, dass er mit Ein- und Ausgängen für Audio und Video bestückt ist, und dass er für Audio- und Video-”Pass Through” während der Aufnahme kongurierbar ist

1.) Verbinden Sie ein Videokabel mit der RCA oder S-VHS Ausgangsbuchse auf der Rückseite des PYRO A/V Link und der Videoeingangsbuchse Ihres Videorekorder.

2.) Verbinden Sie ein RCA oder S-VHS Kabel mt der Video-Ausgangsbuchse Ihres Videorekorder und einem externen Videoeingang (RCA oder S-VHS) Ihres Fernsehgeräts.

3.) Verbinden Sie ein Audiokabel mt den Audio Ausgangsbuchsen L & R auf der Rückseite des PYRO A/V Link und den Audioeingängen (RCA) Ihres Videorekorder.

4.) Verbinden Sie ein Audiokabel mt den Audio Ausgangsbuchsen L & R Ihres Videorekorder und den Audioeingängen Ihres Fensehgeräts.

5.) Schalten Sie den Videorekorder ein – Sie müssen eventuell den TV/ VCR-Schalter im Videorekorder umschalten, um das “Pass Through” zu ermöglichen.

6.) Schalten Sie das Fernsehgerät ein und stellen Sie es für die Aufnahme externer Video-Eingabesignale ein. (Sehen Sie im Ihrem TV-Manual nach, wenn Sie nicht sicher sind, wie das geht).

PYRO A/V LINK 60

GERMAN

PYRO A/V LINK 61

GERMAN

DV “Pass Through” für digitale Camcorder verwenden

Wenn Sie Ihren digitalen Camcorder an die 4-polige 1394 Buchse auf der Vorderseite des PYRO A/V Link anschließen wollen, müssen Sie einige zusätzliche Einstellungen vornehmen, um sicherzustellen, dass Sie Ihren Camcorder aus der VideoStudio Software heraus steuern können. Die Gerätesteuerung umfasst die Start-, Stop- und Record-Funktionen Ihres digitalen Camcorders.

Führen Sie die unten aufgelisteten Schritte durch, um Ihren digitalen Camcorder für 1394 “Pass-Through” mit PYRO A/V Link richtig zu kongurieren.

1.) Klicken sie auf das Icon “Tool”, um das Menü “Settings and Commands” anzuzeigen.

2.) Klicken Sie auf “Select Device Control”

3.) Selektieren Sie den Camcorder-Treiber; Microsoft 1394 Device Control.

4.) Selektieren Sie dann “Options”

5.) Selektieren Sie Ihren digitalen Camcorder als das aktive Gerät.

6.) Klicken Sie auf “OK”, um die Dialogfenster zu schließen.

Ihr digitaler Camcorder sollte jetzt im Fenster “Treiber” im Panel “Capture Settings” angezeigt werden.

7.) Stellen Sie sicher, dass Ihr Camcorder eingeschaltet und auf VCR/VTR Modus gesetzt ist.

8.) Drücken Sie im Preview-Fenster auf “Play”, Ihr Camcorder sollte mit dem Abspielen beginnen und das Video wird im Preview-Fenster gezeigt.

Siehe Bild auf Seite 35

PYRO A/V LINK 61

GERMAN

Das Softwarepaket von CD installieren

1.) Legen Sie die PYRO A/V Link CD in Ihr CD-ROM Laufwerk ein.

2.) Der hier abgebildete Auto-Run Bildschirm wird angezeigt.

3.) Dieses Auto-Run setzt Apple Quick Time voraus. Wenn Quick Time nicht installiert ist, wird zunächst mit der automatischen Installation von Quick Time auf Ihrem System begonnen.

4.) Es gibt vier Auswahlpunkte:

a. Treiber-Installation b. VideoStudio c. PhotoShow (Probe-Software)

a.) Treiber-Installation – Die Installation des Treibers ist NUR für Win98SE notwendig. Dieser Treiber ist eigentlich eine Korrektur für die Microsoft 1394 Software in Windows 98SE. Wenn Sie Windows ME, WinXP oder Win2000 haben – lassen Sie diesen Schritt aus.

b.) VideoStudio – Klicken Sie auf den Button VideoStudio, der VideoStudio Installer wird geöffnet. Weiter unten nden Sie die vollständige Installationsanleitung für VideoStudio.

c.) PhotoShow – Mit PhotoShow können Sie Spass haben und auf einfache Weise, Musikvideos mit Ihren digitalen Fotos erstellen. Entdecken Sie Ihre Fotos wie nie zuvor! Wenn Sie fertig sind, teilen Sie Ihre PhotoShow online, brennen Sie es auf CD, verwenden Sie es als Screen Saver oder veröffentlichen Sie es auf Ihrer eigenen Webseite.

Siehe Bild auf Seite 29

PYRO A/V LINK 62

GERMAN

PYRO A/V LINK 63

GERMAN

VideoStudio Software

Wie VideoStudio funktioniert

VideoStudio folgt einem Schritt-für-Schritt-Muster und sorgt dafür, dass das Bearbeiten vom Anfang bis zum Ende ein unkomplizierter Vorgang ist. VideoStudio bietet Ihnen mehr als Hundert Übergangseffekte, professionelle Funktionen zur Titelerstellung und einfache Werkzeuge für Tonspuren. Lernen Sie in Sekunden- und erstellen in Minutenschnelle.

VideoStudio teilt Ihren Film in separate Spuren auf und bietet Ihnen größtmöglichen kreativen Freiraum. Änderungen an einer Spur haben keine Auswirkungen auf eine andere.

Nachdem Sie Ihre Videomitschnitte vom Camcorder aus übertragen haben, können Sie Szenen anordnen, Spezialeffekte anwenden, Bilder überlagern, animierte Titel hinzufügen, Filmkommentare aufnehmen und Hintergrund-musik von Ihren LieblingsCDs in Formaten wie WAV oder MP3 verwenden. All diese Schritte lassen sich durch einfaches Ziehen-und-Ablegen, Auschneiden-und-Einfügen oder Auswählen-und-Anwenden bewerkstelligen.

Alle Spuren Ihres Films werden dann in einer Videoprojektdatei (*.VSP) organisiert, die alle Video- und Audioinformationen über die Zusammensetzung des Films enthält.

Wenn alle Vorbereitungen getroffen wurden, sammelt Ihr Rechner alle Informationen zum Erstellen der endgültigen Filmdatei. Dieser Vorgang wird als Rendern bezeichnet.

Sie können den Film dann als DVD-/VCD-/SVCD-Titel, Streaming-Webseitenvideo oder E-Mail-Anlage ausgeben und verbreiten. Sie können den Film auch zurück zum Camcorder oder zu einem Videorecorder aufnehmen.

Siehe Bild auf Seite 30

PYRO A/V LINK 63

GERMAN

Um sicherzustellen, dass Ihre Videoproduktion reibungslos und ohne Probleme läuft, klicken Sie auf Einstellungen: Systemsteuerung – Geräte-Manager und prüfen Sie nach, ob die Geräte Ihrem Betriebssystem (O/S) entstprechend richtig funktionieren.

DV IEEE 1394 Capture-Karte

Die folgenden Windows-Betriebssysteme unterstützen die IEEE 1394 CaptureKarte. Vergessen Sie nicht, Ihren an der IEEE 1394 Schnittstelle angeschlossenen PYRO A/V Link/DV Camcorder einzuschalten, damit er als Image-Gerät oder Audio-,Video- und Gamecontroller erkannt werden kann.

Windows 98

Windows 98 unterstützt den Texas Instruments DV Treiber, der aber mit dem Betriebssystem nicht mitgeliefert wird. Suchen Sie die Treiber, die mit der IEEE 1394 Karte mitgeliefert werden (wenn sie im Paket enthalten sind). Prüfen Sie, dass folgende Geräte richtig funktionieren:

• 1394 Bus Controller

• Audio-, Video- und Gamecontroller: 1394 Camcorder

Windows 98 Second Edition / Windows 2000

Der Microsoft DV-Treiber ist im Lieferumfang von Windows 98 Second Edition und Windows 2000 inbegriffen, der Texas Instruments DV-Treiber wird weiterhin unterstützt. Prüfen Sie, dass folgende Geräte richtig funktionieren:

• 1394 Bus Controller

• Image Gerät: Microsoft DV-Kamera und Videorekorder (nur für Microsoft DV-Treiber.)

• Audio-, Video- und Gamecontroller: 1394 Camcorder (nur für Texas Instruments DVTreiber.)

* Es wird stärkstens empfohlen, den Microsoft Treiber in Win ME and Win 2000 zu verwenden. * PYRO A/V Link wird als AVC konformes DV Band-Aufnahmegerät/-Spieler angezeigt.

Siehe Bild auf Seite 31

Hardware Check-Up vor Einsatz von VideoStudio

PYRO A/V LINK 64

GERMAN

PYRO A/V LINK 65

GERMAN

Windows Millennium Edition (Me)

Windows Me bietet volle Unterstützung für die IEEE 1394 Karte. Prüfen Sie, dass folgende Geräte richtig funktionieren:

• 1394 Bus Controller

• 61883 Geräteklasse

• AVC Geräteklasse

• (Markenname) DV Camcorder: Der Markenname hängt vom DV Camcorder ab, der an die IEEE Schnittstellenkarte angeschlossen ist.

Windows XP

Windows XP bietet volle Unterstützung für IEEE 1394.

* PYRO A/V Link wird im Geräte-Manager als AVC konformes DV BandAufnahmegerät/-Spieler aufgeführt.

Um VideoStudio unter Windows XP zu betreiben prüfen Sie, dass folgende Geräte richtig funktionieren:

• 1394 Bus Controller

• 61883 Geräteklasse

• AVC Geräteklasse

• (Markenname) DV Camcorder: Der Markenname hängt vom DV Camcorder ab, der an die IEEE Schnittstellenkarte angeschlossen ist.

Für Windows 98 und Windows Me selektieren Sie die Option DMA in Geräte- Manager: Laufwerke Einstellungen. In Windows 2000 ist die Option DMA versteckt, aber immer selektiert. Mit DMA vermeiden Sie später beim Video-Capturing Probleme mit fehlenden Bildern.

Bemerkung: Zusätzlich zu den häug verwendeten DV-Treibern von Texas Instruments und den Microsoft DV-Treibern

sind auch weitere Treiber erhältlich. Sehen Sie im Manual Ihres Camcorders für passende Treiber nach.

Siehe Bild auf Seite 32

PYRO A/V LINK 65

GERMAN

VideoStudio installieren und verwenden

VideoStudio installieren:

1. Legen Sie die Instant DVD CD in Ihr CD-ROM Laufwerk ein. Klicken Sie auf das Icon VideoStudio, um den VideoStudio Installationsbildschirm zu laden.

2. Wenn der Setup Bildschirm erscheint, folgen Sie den Anweisungen, um VideoStudio auf Ihrem Computer zu installieren.

Bemerkung: Wenn der Setup Bildschirm nach Einlegen der CD nicht erscheint, können Sie

ihn händisch starten, indem Sie auf das Icon Arbeitsplatz in Ihrem Desktop doppelklicken, dann auf das Icon für das CD Laufwerk. Wenn sich das CD-ROM Fenster öffnet, doppelklicken Sie auf das Icon Setup.

Bitte installieren Sie auch die folgenden Anwendungen, da sie für den guten Betrieb von Digital-Video auf Ihrem Computer sehr wichtig sind. Das Installationsprogramm führt Sie durch die Installation von:

• QuickTime

• Windows Media Format

• RealPlayer

• Acrobat Reader

Bemerkung: Lassen Sie diesen Schritt aus, wenn Sie bereits neuere Versionen dieser An-

wendungen auf Ihrem PC installiert haben.

Um VideoStudio zu starten:

• Doppelklicken Sie auf das Icon VideoStudio auf Ihrem Windows Arbeitsplatz.

ODER

• Selektieren Sie das Icon VideoStudio aus der Programmgruppe VideoStudio im Windows Startmenü.

Siehe Bild auf Seite 33

PYRO A/V LINK 66

GERMAN

PYRO A/V LINK 67

GERMAN

Siehe Bild auf Seite 34

VideoStudio kongurieren

PYRO A/V Link ermöglicht Ihnen das Capturing von Videos im hochqualitativen DV-Format aus Camcordern, Videorekorder und VCD/DVD-Spielern. Um eine reibungslose Installation und Einstellung von VideoStudio zu gewährleisten führen Sie bitte die unten aufgelisteten Schritte durch.

1.) Schalten Sie Ihren PYRO A/V Link ein und vergewissern Sie sich, dass es vom Windows Geräte-Manager richtig erkannt worden ist, wie bereits beschrieben.

2.) Schließen Sie Ihre Videoquelle an die Audio- und Video-Buchsen im A/V Link an.

3.) Überprüfen Sie, dass Ihre Videoquelle eingeschaltet ist und dass ein Band oder eine Platte abgespielt wird.

4.) Klicken Sie den Schritt Capture oben in Ihrer VideoStudio Software an. Im Fenster “Capture Settings” sollte “PYRO A/V Link” als Treiber angezeigt werden.

5.) Das Video-Capture-Format sollte auf DV gesetzt sein. Wenn Sie als Capture-Format MPEG Video verwenden wollen, lesen Sie den Abschnitt über “Direktes Capturing von MPEG” weiter unten in diesem Manual.

6.) Klicken Sie auf das Icon “Tools”, um das Menu “Settings and Commands” zu öffnen.

7.) Klicken Sie auf “Change Capture Plug-in” – stellen Sie sicher, dass Ulead Direct Show Capture Plug-in selektiert ist.

8.) Klicken Sie im Preview-Fenster auf PLAY und Sie sehen die Vorschau Ihres Videos.

Bemerkung: PYRO A/V Link unterstützt viele Video-Eingangsquellen. PYRO A/V Link ist in der Lage, den aktiven Videoeingang automatisch zu erkennen und zu selektieren, unabhängig davon, ob es sich um einen Composite (RCA), SVideo (S-VHS) oder Component Video Eingang handelt. Video wird von der Video-Quelle aufgenommen, die mit einem aktiven Videosignal verbunden ist.

PYRO A/V LINK 67

GERMAN

Panel “Options”

Das Panel “Options” ändert sich abhängig vom Programm-Modus und dem Schritt oder die Spur, die Sie gerade bearbeiten. Das Panel “Options” kann eine oder zwei Karteikarten enthalten. Die Informationen auf jeder Karte hängen vom selektierten Clip ab.

In VideoStudio navigieren

Die VideoStudio Schnittstelle ist so aufgebaut, dass die manchmal komplizierte Aufgabe, auf Ihrem PC Filme zu schneiden, inuitiv und lustig wird. Die Abbildung auf dieser Seite zeigt einen Überblick über das ganze Programm, während die nächsten Seiten einige spezielle Eigenschaften genauer beschreiben.

VideoStudio Manual und weitere Hilfe-Ressourcen

Wir hoffen, dass Sie mit der zur Verfügung gestellten Information mit PYRO A/V Link und VideoStudio arbeiten können. Der vorliegende Abschnitt “Einstieg in VideoStudio” ist eine stark verkürzte Version des VideoStudio Manuals. VideoStudio hat viele Funktionen und Fähigkeiten, die noch nicht genannt worden sind. Um weitere Vorgänge kennenzulernen lesen Sie das vollständige Online Manual im Acrobat Reader Format.

Hilfe und Anleitungen (F1)

Sie können jederzeit die F1-Taste auf Ihrer Tastatur drücken, dadurch wird die VideoStudio-Hilfe geöffnet. Sie können Tipps und Techniken oder Schritt-fürSchritt Prozeduren nachlesen.

Vollständiges Manual

Das vollständige Manual bendet sich auf der PYRO A/V Link CD:

1.) Legen Sie die CD ein, wenn das Menü Auto-Run angezeigt wird, klicken Sie auf das Icon VideoStudio.

2.) Im VideoStudio Auto-Run Bildschirn klicken Sie auf Browse CD.

3.) Ein File-Explorer-Fenster wird geöffnet, doppelklicken Sie zuerst auf das Verzeichnis “Document” und dann auf das Verzeichnis Manual.

Siehe Bild auf Seite 36

Siehe Bild auf Seite 37

PYRO A/V LINK 68

GERMAN

PYRO A/V LINK 69

GERMAN

Detaillierte Produktspezikationen

- Capture-Auösung:

o NTSC: 720 x 480 @ 30 Bilder pro Sekunde o PAL: 720 x 576 @ 25 Bilder pro Sekunde

- Capture im DV-Video-Format

- Audio-Capturing 48KHz (16 bit)

- Netz Ein/Aus Schalter

- Moduswechsel -Schalter (Mode Selector) - schaltet zwischen analog und digital um

- Eingänge:

o Video

§ RCA, S-VHS, Component Video

§ 4-poliger 1394 Anschluss

o Audio

§ RCA R & L

- Ausgänge:

o Video

§ RCA, S-VHS

§ 6-poliger 1394 Anschluss

o Audio

§ RCA R & L

Produktname: PYRO A/V Link Artikelnummer: API-550

PYRO A/V LINK 69

GERMAN

Fehlerbehebung

Die Video-Vorschau funktioniert weder in VideoStudio 7 noch in einer anderen Videoschnitt-Software

Vergewissern Sie sich, dass PYRO A/V Link an Ihren Computer korrekt angeschlossen ist. Wie Sie prüfen, ob PYRO A/V Link erkannt wird, lesen Sie bitte auf Seite 15 in diesem Manual nach.

VideoStudio 7 konvertiert DV nicht richtig zu MPEG2, es fehlen Bilder, usw.

Dieses Problem hängt meistens mit fehlenden SYSTEMRESSOURCEN zusammen. Ihr Computer ist vielleicht nicht schnell genug, Ihr Plattenlaufwerk nicht optimiert (defragmentiert), Ihre Videokarte nicht AGP usw. Echtzeit-DV zu MPEG2-Konvertierung ist sehr leistungshungrig. ADS Technologies garantiert kontinuierliche Konvertierung von DV auf MPEG2 für bis zu 2,5 Stunden auf einem P4 System mit 1,8GHZ.

VideoStudio 7 oder My Video Capture-Anwendung bleibt eine Zeitlang stehen, wenn ich das Capturing stoppe

Das kann bei wirklich langen Aufnahmen passieren. Es ist normal. Bedenken Sie, dass Sie Dateien in Gigabyte-Größe aufnehmen und bearbeiten. Halten Sie die Aufnahme an und warten Sie mehrere Sekunden, Ihre Capture-Software bzw. VideoStudio 7 sollten wieder in den Normalzustand zurückkehren.

Bei Selektion von PAL als Vorlage wird das Video als NTSC aufgenommen

Starten Sie VideoStudio 7 oder Ihre Video-Capture-Anwendung neu. Selektieren Sie wieder PAL. Damit sollte das Problem behoben sein.

PYRO A/V LINK 70

FRENCH

PYRO A/V LINK 71

FRENCH

Product Overview ..............................................................................................................

Fonctionnalités ..................................................................................................................

Contenu .............................................................................................................................

Connection Congurations ................................................................................................

PYRO A/V Link Hardware Description ...............................................................................

Commutateur Dip 4 Position ..............................................................................................

Prise en main avec Windows .............................................................................................

Installation du matériel .......................................................................................................

Prise en main avec Mac ....................................................................................................

Installation du matériel 2 ...................................................................................................

Congurations avec un ordinateur ....................................................................................

Capturer des séquences vidéo avec votre logiciel de capture/montage de vidéo ............

Connexion d’un téléviseur externe pour prévisualiser une simulation

d’une séquence vidéo ........................................................................................................

Connexion pour un enregistrement analogique et une prévisualisation simultanée .........

Connexion pour une capture a partir d’un caméscope DV ................................................

Exportation de séquences vidéo a partis d’un logiciel de montage sur un

appareil analogique ...........................................................................................................

Exportation sur un caméscope numérique ........................................................................

Congurations sans ordinateur ..........................................................................................

Connexion pour une conversion analogique a numérique ................................................

Connexion pour une conversion numérique a analogique ................................................

Utilisation de la fonctionnalité de conversion numérique/analogique pour

caméscopes numériques ...................................................................................................

Installer le CD de logiciels groupés ...................................................................................

VideoStudio Software ........................................................................................................

Spécications détaillées du produit ...................................................................................

Régler les problémes .........................................................................................................

71 72 72 72 74 75 77 78 79 80 81 82

83 83 84

85 86 87 87 88

90 91 92 98 99

PYRO A/V LINK 71

FRENCH

Product Overview - FRENCH

PYRO A/V Link

Convertisseur de vidéo analogique / DV de grande qualité

L’outil dernier cri pour capturer et convertir de la vidéo au format DV de qualité professionnelle et un extraordinaire outil d’exportation sur magnétoscopes analogiques de lms DV montés..

Le chaînon manquant de la vidéo DV

Il est fantastique de pouvoir capturer des images DV à partir d’un caméscope numérique, mais que faire de tous vos lms dans d’autres formats (8mm, Beta, VHS, DVD) ? Comment les convertir au format DV ? PYRO A/V Link résout ce problème en convertissant tout support vidéo analogique au format DV !

Les vidéos DV sont superbes, mais vos choix sont limités si vous voulez les mettre sur cassettes. Vous pouvez les réimporter sur votre caméscope miniDV, mais comment partager ses images avec Mamie ? Grâce à PYRO A/V Link vous pouvez maintenant exporter des vidéos DV vers tout magnétoscope analogique. Capturez et montez vos vidéos, puis exportez-les sur VHS et distribuez des cassettes que tout le monde peut voir!

Capturer, Monter, Exporter

Avec PYRO A/V link vous pouvez capturer des séquences vidéo à partir de toute source, y compris les caméscopes DV. Mélangez et choisissez vos images vidéo pour créer une véritable production vidéo unique. Capturez la vidéo avec Video Studio, puis ajoutez des ltres vidéo, des effets de transition, des incrustations vidéo, des commentaires, une musique de fond et bien d’autres effets. Quand votre vidéo est montée, exportez-la sur une cassette vidéo (VCR ou VTR), sauvegardez-la au format MPEG-2 ou gravez un DVD (Windows uniquement) ou mettez-la sur Internet.

PYRO A/V LINK 72

FRENCH

PYRO A/V LINK 73

FRENCH

Fonctionnalités:

- FireWire/1394 externe

- Convertit les signaux analogiques (RCA, super VHS ou Video Composantes) au format vidéo DV

- Exporte les vidéos DV vers des magnétoscopes analogiques (RCA, super VHS ou vidéo Video Composantes)

- Convertit directement entre systèmes (de DV à analogique ou d’analogique à Dv) sans ordinateur

- Capture à partir d’un caméscope DV avec un parfait contrôle.

- Compatible avec une large gamme de logiciels de montage vidéo DV

- Capture au format MPEG-2 et crée des disques VCD, SVCD, DVD

(uniquement Windows en utilisant Video Studio)

Contenu:

1.) L’appareil PYRO A/V Link

2.) 5 prises pour courant continu

3.) 1 câble RCA-RCA de 1,82 mètres (jaune, rouge, blanc – jaune, rouge, blanc)

4.) 1 câble Super VHS de 1,82 mètres

5.) 1 câble 6 broches-6 broches 1394 de 1,82 mètres

6.) 1 câble 4 broches-4 broches 1394 de 1,82 mètres

7.) Guide de l’utilisateur

8.) Points principaux

9.) CD du logiciel (utilisateurs Windows)

voir l’image à la page 6

PYRO A/V Link peut être utilisé de plusieurs façons selon vos besoins en conversion vidéo.

Capture de séquences vidéo analogique via une connexion à un PC ou à un Mac

Connection Congurations:

PYRO A/V LINK 73

FRENCH

Exportation de format DV à partir d’un ordinateur sur un moniteur analogique ou un magnétoscope

voir l’image à la page 7

* Capturez tout type de vidéo analogique sur un PC ou un Mac via le lien audio/vidéo et une connexion FireWire.

Transfert sur cassette : Exportez votre vidéo à partir du plan de montage vidéo sur un téléviseur ou sur un magnétoscope.

Capture à partir d’un caméscope DV

voir l’image à la page 8

Connexion facile de votre caméscope numérique au bureau de votre ordinateur. Contrôle parfait de l’appareil comme si vous étiez directement

connecté à votre carte hôte 1394/FireWire.

Exportation de format DV sur votre caméscope numérique

voir l’image à la page 8

Transfert sur caméscope numérique : Utilisez le lien audio/vidéo comme un moyen simple de renvoyer des vidéos montées sur votre caméscope DV.

Réengistrement de séquences vidéo à partir d’un appareil analogique sur un enregistreur numérique ou à partir d’une table de lecture numérique ou d’un caméscope numérique sur un lecteur de cassettes vidéos analogique.

voir l’image à la page 8

Utilisez le A/V Link sans ordinateur pour convertir des données vidéo d’un format numérique à un format analogique. Le A/V Link peut fonctionner comme un convertisseur média indépendant. Aucun ordinateur n’est nécessaire !!

PYRO A/V LINK 74

FRENCH

PYRO A/V LINK 75

FRENCH

PYRO A/V Link Hardware Description

Panneau avant :

Tous les connecteurs audio et vidéo en ENTREE, les voyants DEL et le sélecteur de mode se trouvent à l’avant du PYRO A/V Link.

Bouton Mode : permet de passer de la capture DV à la sortie analogique. Le voyant DEL bleu est allumé à chaque fois qu’une séquence vidéo est capturée en format DV que la source soit une bande vidéo analogique ou votre caméscope DV. Le voyant DEL ROUGE est allumé lorsque vous exportez du format DV sur un magnétoscope ou tout autre appareil analogique.

DEL : Vert : sous tension Bleu : Capture DV Rouge : Exportation analogique

Connecteurs : S-VHS Entrée Composite (RCA) Entrée Audio droite et gauche (RCA) Entrée DV 4 broches Entrée

voir l’image à la page 9

Panneau arrière :

Tous les connecteurs audio et vidéo en sortie, à l’exception des entrées Video Composantes, se trouvent à l’arrière du PYRO A/V Link.

voir l’image à la page 10

PYRO A/V LINK 75

FRENCH

Commutateur DIP 4 Position

• Les connecteurs vidéo d’entrée sont « auto-sensing ». Quel que soit le connecteur que vous reliez (RCA, S Vidéo ou Component) le connecteur vidéo avec la source active sera automatiquement choisi.

• Les connecteurs vidéo de sortie seront automatiquement en activité. Dans toutes les congurations les connecteurs RCA et S-Vidéo enverront toujours la vidéo simultanément. Cela vaut pour le mode vidéo de pass-through et DV d’exportation vers le mode vidéo analogue.

• Les connecteurs vidéo component sont dual purpose et bi-directionnels.

• Vous pouvez capturer des sources vidéos analogues par les connecteurs component et vous pouvez exporter DV vers la vidéo analogue par les connecteurs component.

• Les connecteurs sont a sensation automatique et commutations automatique. Ceci signie que si N’IMPORTE QUEL connecteur vidéo d’entrée capture la vidéo analogue à DV, les connecteurs component commutent au mode d’entrée vidéo. Si vous exportez vers la vidéo analogue les connecteurs component commutent à vidéo component exporte.

Commutateur 1 – Format TV:

Arrangez ce commutateur pour assortir le format de TV/Video pour votre pays. D’une façon générale, l’Amérique du Nord, le Japon et Taiwan sont placés à NTSC. L’Europe, l’Afrique et l’Australie sont placées à PAL. Voyez la page arrière du guide d’utilisateur pour une liste complète de chaque pays.

Commutateur 2 et 3 – Source DV/ Choix de logiciel d’exploitation:

Le dispositif est arranger par l’usine à être le plus compatible à la synchronisation 1394 pour Windows XP. Vous pouvez facilement placer les commutateurs DIP pour assortir la synchronisation du dispositif ou du logiciel d’exploitation vous employez.

Commutateur 4 – Audio verrouillée:

Assurez-vous que l’audio est verrouillée. Horloge audio verrouillée à l’horloge vidéo pour une parfaite synchronization.

Le taux audio de capture est 16-bit, 48 kHz.

DV SOURCE / OPERATING SYSTEM

Commutateur 2 Commutateur 3

DV Camcorder

Windows 2000

WinXP, Win98SE, WinME

Mac

vers le bas vers le bas

vers le bas

vers le haut

vers le bas

voir l’image à la page 10

POSITION:

vers le bas

vers le haut

2 3 4

PAL

NTSC

voyez ci-dessous

ouvrez l’audio

audio verrouillée

PYRO A/V LINK 76

FRENCH

PYRO A/V LINK 77

FRENCH

Connexion 6 broches 1394/FireWire

Utilisez le câble 6 broches-6 broches fourni pour connecter le A/V Link à votre PC ou à votre Mac. Pour une conversion analogique - DV, si vous n’utilisez pas d’ordinateur, connectez ce câble à un autre appareil.

Sorties audio RCA droite et gauche

Utilisez les câbles audio/vidéo fournis pour connecter les sorties audio sur votre poste de télévision ou sur votre magnétoscope.

Sortie vidéo (RCA)

Utilisez les câbles audio/vidéo fournis pour connecter les sorties vidéo RCA sur votre poste de télévision ou sur votre magnétoscope.

Sortie super VHS (YC à 4 Pin Din)

Utilisez le câble super VHS fourni pour connecter les sorties vidéo sur votre poste de télévision ou sur votre magnétoscope.

Informations supplémentaires sur les sorties vidéo

Il est possible de connecter les câbles RCA et super VHS et de sortir de la vidéo simultanément. Vous pouvez aussi utiliser les sorties pour prévisualiser des images sur un moniteur de télévision au cours du montage DV ou au cours de la capture analogique de vidéo.

Video Composantes

Les jacks de vidéo Video Composantes (rouge, vert, bleu) permettent la saisie de séquence vidéo d’une source Video Composantes. Il est également possible de connecter un câble synchrone composite à l’entrée de la vidéo RCA pour permettre une synchronisation composite.

Marche/Arrêt

Commutateur marche/arrêt

Prise de mise sous tension - 5V CC en entrée

Cet appareil ne fonctionne que lorsqu’il est sous tension. N’utilisez que l’alimentation électrique fournie avec le PYRO A/V Link pour le brancher.

PYRO A/V LINK 77

FRENCH

Prise en main avec Windows

Conguration minimale du système :

Processeur : 800 MHz CPU au minimum Système d’exploitation : Windows 98SE, WinME, WinXP or Win2000 RAM: 128 MB or higher (256 MB or higher for editing) Disque dur : Ultra DMA 5400 tours par minute ou plus rapide avec accès direct à

la mémoire (4 Go pour chaque 18 minutes de vidéo capturée). Moniteur/Graphiques : Résolution de 1024 x 768, couleurs 32 bit, DirectX 8.1 ou plus récent

Son : Carte son standard Port 1394 : Carte 1394 conforme à OHCI ou d’origine fonctionnant correctement.

Nous recommandons les contrôleurs hôtes Texas Instruments ou Agere basés 1394. Remarque : La plupart des cartes ajoutées sont conformes à OHCI y compris les cartes PYRO 1394 ADS.

Lecteur de CD-ROM : Pour l’installation du logiciel Graveur de CD : Pour graver des CD vidéo (VCD) ou des super CD vidéo

(SVCD).

Graveur de DVD : Pour graver des DVD CD Windows : Si vous utilisez Win98SE ou WinMe, il est possible que vous ayez

besoin du CD Windows pour installer les pilotes 1394.

Optimisation de votre système pour la capture DV et pour le montage :

Nous vous recommandons vivement d’effectuer les procédures suivantes pour que vos captures de séquences vidéo soient aussi simples que possible.

1.) Assurez-vous que tous les disques sont défragmentés. Pour le faire dans Windows, allez sous Accessoires/Outils système. (n’est pas à faire sous Mac)

2.) Assurez-vous que votre disque a directement accès à la mémoire. Pour le faire, allez dans Gestionnaire de périphériques sous disques durs. Il

peut-être nécessaire de relancer la machine après cette procédure. (n’est

pas à faire sous Mac)

3.) Si possible, utilisez un disque séparé, même un disque externe FireWire pour sauvegarder les séquences vidéos capturées.

4.) Fermez tous les programmes non nécessaires et les tâches d’arrière plan lorsque vous enregistrez ou exportez des vidéos.

PYRO A/V LINK 78

FRENCH

PYRO A/V LINK 79

FRENCH

WINDOWS – Démarrage rapide

1.) Connectez l’adaptateur de secteur

2.) Connectez le câble 1394 à 6 broches entre le PYRO A/V Link et l’ordinateur. Connectez-le directement sur le port hôte 1394. Il n’est pas recommandé de le connecter via un hub/répéteur.

3.) WinXP et Win2000 reconnaîtront automatiquement l’appareil et les pilotes d’installation. Il est possible que WinME et Win98SE demandent des pilotes du CD Windows.

4.) Une fois les pilotes installés, le PYRO A/V Link sera sous le Gestionnaire de périphériques de Windows comme un périphérique d’acquisition d’images.

5.) Connectez les câbles audio/vidéo entre vos appareils vidéo et PYRO A/V Link.

6.) Lancez votre application de montage vidéo et vous êtes prêt à capturer des séquences vidéo.

7.) Appuyez sur le bouton Lecture de votre appareil vidéo.

8.) Appuyez sur le bouton Lecture dans la fenêtre de prévisualisation de votre logiciel de montage vidéo pour commencer à visualiser la vidéo. Appuyez sur Enregistrer ou Capturer pour commencer à enregistrer sur le disque dur de votre ordinateur.

Installation du matériel :

Logiciel Windows :

Les pilotes nécessaires pour que le PYRO A/V Link fonctionne avec un PC sous Windows sont inclus dans le système d’exploitation. Une fois que vous avez branché l’appareil, Windows le reconnaît et l’appareil est listé comme un périphérique d’acquisition d’images dans le gestionnaire de périphériques. Si vous avez déjà un logiciel de montage vidéo, comme Adobe Premiere, vous êtes prêts à connecter vos appareils vidéo et à commencer à capturer des séquences vidéo.

Pour les utilisateurs de Windows qui n’ont pas de logiciel de montage vidéo, nous fournissons un CD qui comprend le logiciel Ulead’s Video Studio. Il vous permet de capturer, de monter, d’exporter, de sauvegarder des séquences vidéos aux formats MPEG-1, MPEG-2, de les transmettre en continu ou même de graver un

CD vidéo (VCD), un super CD vidéo (SVCD) ou un DVD.

PYRO A/V LINK 79

FRENCH

Autre logiciel de montage vidéo :

Vous pouvez utiliser le PYRO A/V Link avec tout logiciel de montage vidéo compatible avec le format DV. Nous l’avons testé avec Adobe Premiere, Avid DV Express, Ulead DVD Workshop, Ulead Media Studio Pro 6.5, Vegas Video, ArcSoft ShowBiz, Magix Video Deluxe 2.0 et nous continuons à le tester avec d’autres logiciels de montage disponibles sur le marché.

Prise en main avec Mac

Conguration minimale du système :

Processeur : 400 MHz au minimum Système d’exploitation : Mac OS 9.0.4, OSX (pas en Mode classique),

OSX 10.02 (Jaguar)

RAM : au moins 128 Mo Moniteur/Graphiques : Résolution de 1024 x 768, couleurs 32 bit Son : Système sonore Macintosh standard Port 1394 : Carte 1394 d’origine ou carte ajoutée conforme à OHCI.

Remarque : La plupart des cartes ajoutées sont conformes à OHCI y compris les cartes PYRO 1394 ADS.

Graveur de CD : Pour graver des CD vidéo (VCD) ou des super CD vidéo (SVCD). Graveur de DVD : Pour graver des DVD (iDVD, DVD Studio Pro ou Instant DVD pour Mac).

Remarque : Apple iMovie est inclus avec les systèmes qui comprennent des ports FireWire prédénis.

Optimisation de votre système pour la capture DV et pour le montage:

Nous vous recommandons vivement d’effectuer les procédures suivantes pour que vos captures de séquences vidéo soient aussi simples que possible.

1.) Si possible, utilisez un disque séparé, même un disque externe FireWire

pour sauvegarder les séquences vidéos capturées.

2.) Fermez tous les programmes non nécessaires ou désactivez toutes les extensions non requises pour enregistrer ou exporter des séquences vidéos.

voir l’image à la page 15

PYRO A/V LINK 80

FRENCH

PYRO A/V LINK 81

FRENCH

Installation du matériel 2 :

MAC – Démarrage rapide

1.) Mettez sous tension.

2.) Connectez le câble 1394 à 6 broches entre le PYRO A/V Link et l’ordinateur. Connectez-le directement sur le port hôte 1394. Il n’est pas recommandé de le connecter via un hub/répéteur.

3.) Votre Mac va automatiquement reconnaître l’appareil.

4.) Une fois l’appareil détecté, le PYRO A/V Link sera dans la liste du Prol comme indiqué plus bas.

5.) Connectez les câbles audio/vidéo entre vos appareils vidéo et PYRO A/V Link.

6.) Lancez votre application de montage vidéo et vous êtes prêt à capturer des séquences vidéo.

7.) Appuyez sur le bouton Lecture de votre appareil vidéo.

8.) Appuyez sur le bouton Lecture dans la fenêtre de prévisualisation de votre appareil de montage vidéo pour commencer à visualiser la séquence

vidéo. Pour iMovie, appuyez sur importation pour commencer à enregistrer.

Logiciel :

Aucun logiciel n’est inclus pour le Mac. Aucun pilote n’est requis pour un bon fonctionnement et tous les ordinateurs Mac qui sont livrés avec des ports FireWire prédénis comprennent iMovie pour la capture, le montage et l’exportation de séquences vidéo à partir d’un périphérique 1394 comme PYRO A/V Link. PYRO A/V Link est également compatible avec d’autres logiciels de montage vidéo comme Final Cut Pro, Avid Express DV et Adobe Premiere.

PYRO A/V LINK 81

FRENCH

Congurations avec un ordinateur

Prêt à capturer des séquences vidéo

La vidéo au format DV est fantastique car elle offre une bonne qualité et est facile à monter. Le seul problème est de savoir comment convertir tous vos lms vidéos sur d’autres formats en format DV via votre connexion FireWire. Grâce à PYRO A/V Link, ceci n’est plus un problème. Connectez le PYRO A/V Link à de nombreux appareils de vidéo, comme votre vieux caméscope 8mm, votre magnétoscope, votre lecteur de DVD, un poste de télévision pour visualiser une séquence vidéo capturée ou même un caméscope numérique. Plusieurs congurations sont présentées dans ce document.

Connecter une source vidéo analogique

La plupart des câbles audio/vidéo dont vous aurez besoin pour capturer des séquences vidéo à partir de nombreuses sources sont fournis. Dans quelques cas, vous devrez utiliser un câble spécique fourni avec votre caméscope ou vous devrez acheter des câbles supplémentaires selon la conguration A/V que vous souhaitez.

1.) Utilisez le câble RCA/RCA fourni pour connecter votre source analogique au PYRO A/V Link. Ce câble a 3 connecteurs RCA à chaque extrémité.

Jaune = Vidéo Jaune = Vidéo Rouge = Audio droite Rouge = Audio droite Blanc = Audio gauche Blanc = Audio gauche

Remarque : Si votre caméscope n’a pas 3 jacks RCA séparés, utilisez le câble spécique qui est fourni avec.

PYRO A/V LINK 82

FRENCH

PYRO A/V LINK 83

FRENCH

1.) Si votre caméscope, magnétoscope ou tout autre appareil de vidéo comprend un connecteur super VHS, utilisez le câble super VHS fourni pour connecter votre appareil vidéo au PYRO A/V Link an d’améliorer la qualité.

2.) Si votre lecteur vidéo, lecteur de DVD ou tout autre appareil vidéo comprend des sorties Video Composantes, utilisez un câble Video Composantes (non fourni) pour connecter votre appareil vidéo au PYRO A/V Link. La Video Composantes vous donnera la meilleure qualité vidéo.

* Si vous avez des connecteurs de type BNC en sortie Video Composantes, vous pouvez les transformer avec des connecteurs Video Composantes ou RCA.

voir l’image à la page 19

Capturer des séquences vidéo avec votre logiciel de

capture/montage de vidéo

Lorsqu’il est sous tension, le PYRO A/V Link peut convertir une vidéo source analogique au format DV, vous pouvez donc capturer des séquences vidéo sur votre ordinateur via votre logiciel de capture/montage.

Source de la séquence vidéo :

PYRO A/V Link détecte automatiquement la source de la séquence vidéo connectée en entrée, et utilise automatiquement cette source. Utilisez la meilleure source vidéo en entrée dont vous disposez : Video Composantes est la meilleure, suivie de super VHS, et RCA (composite) est la moins bonne.

Prévisualiser une séquence vidéo sur un logiciel de montage vidéo :

La plupart des logiciels de montage vidéo comprennent une fenêtre de prévisualisation vidéo. Dans quelques cas vous devez sélectionner la fenêtre de capture video (sur Adobe Premiere).

1.) Lancez votre logiciel de montage vidéo.

2.) Localisez la fenêtre de prévisualisation vidéo ou la fenêtre de capture video.

3.) Une fois la fenêtre de prévisualisation ou de capture ouverte, appuyez sur le bouton LECTURE de votre appareil de lecture vidéo.

4.) Cliquez sur LECTURE dans la fenêtre de prévisualisation du logiciel. Vous pouvez alors voir et très probablement entendre (selon le logiciel) votre vidéo sur votre ordinateur.

5.) Cliquez sur le bouton ENREGISTREMENT du logiciel de montage vidéo pour commencer à enregistrer au format DV sur le disque dur de votre ordinateur.

PYRO A/V LINK 83

FRENCH

Connexion d’un téléviseur externe pour prévisualiser

une simulation d’une séquence vidéo

Grâce au PYRO A/V Link, vous pouvez voir, en temps réel, sur un téléviseur le résultat de votre capture et de votre montage.

1.) Connectez un câble vidéo entre le jack de sortie RCA ou super VHS au dos de PYRO A/V Link et une entrée vidéo externe (RCA ou super VHS) de votre téléviseur.

2.) Connectez un câble audio entre les jacks de sortie RCA audio droite et gauche au dos de PYRO A/V Link et une entrée audio externe (RCA) de votre téléviseur.

3.) Mettez le téléviseur sous tension et congurez-le pour accepter une source vidéo externe. (Vériez le guide utilisateur de votre téléviseur si vous n’êtes pas certain de la procédure à suivre).

Connexion pour un enregistrement analogique et une

prévisualisation simultanée

Il est possible de prévisualiser et d’enregistrer une séquence vidéo sur un magnétoscope simultanément à condition que le magnétoscope puisse effectuer des conversions numériques / analogiques lors de l’enregistrement. Vériez et testez votre magnétoscope pour vous assurer qu’il a des entrées et des sorties audio et vidéo et qu’il permet des conversions numériques / analogiques audio et vidéo.

1.) Connectez un câble vidéo entre le jack de sortie RCA ou super VHS au dos de PYRO A/V Link et l’entrée vidéo de votre magnétoscope.

2.) Connectez un câble vidéo entre la sortie vidéo RCA ou super VHS de votre magnétoscope et une entrée vidéo externe (RCA ou super VHS) de votre téléviseur.

3.) Connectez un câble audio entre les jacks de sortie RCA audio droite et gauche au dos de PYRO A/V Link et les entrées audio (RCA) de votre magnétoscope.

4.) Connectez un câble audio entre les sorties RCA droite et gauche de votre magnétoscope et les entrées audio de votre téléviseur.

5.) Mettez votre magnétoscope sous tension. Il vous faudra peut-être modier le mode TV/VCR pour que votre magnétoscope puisse effectuer des conversions numériques / analogiques.

6.) Mettez le téléviseur sous tension et congurez-le pour accepter une source vidéo externe. (Vériez le guide utilisateur de votre téléviseur si vous n’êtes pas certain de la procédure à suivre).

voir l’image à la page 21

voir l’image à la page 22

PYRO A/V LINK 84

FRENCH

PYRO A/V LINK 85

FRENCH

la seule conguration non-valide de raccordement pour le pass-through visuel serait RCA ou S-Vidéo IN et vidéo component OUT. C’est parce que les connecteurs component sont automobile-commutation et automobile-sensation. Si vous importez la vidéo analogue, les connecteurs component commutent aux entrées, si vous exportez la vidéo les connecteurs component commutent aux sortie de vidéo.

Si vous utilisez un caméscope numérique pour capturer et/ou exporter des séquences vidéo, vous pouvez directement connecter votre caméscope numérique sur le port 1394 de votre ordinateur.

Pour vous simplier la vie, le PYRO A/V Link comprend une connexion DV entrée/ sortie 4 broches qui fonctionne comme un répéteur 1394 et facilite la connexion à votre ordinateur.

1.) Connectez un câble 4 broches/4 broches entre la connexion DV entrée/ sortie de votre caméscope numérique et le port entrée à 4 broches à l’avant du PYRO A/V Link.

2.) Mettez votre caméscope en mode VCR/VTR.

3.) Votre ordinateur reconnaît le caméscope numérique et Windows (WinXP) afche tous les logiciels compatibles avec le caméscope numérique (voir encadré). Sélectionnez l’application de capture ou de montage de vidéo que vous souhaitez utiliser.

4.) Si cette boîte de sélection ne s’afche pas, lancez votre logiciel de montage vidéo de façon classique.

Connexion pour une capture à partir d’un caméscope DV

voir l’image à la page 23

PYRO A/V LINK 85

FRENCH

Prévisualiser la vidéo sur le logiciel de montage vidéo :

La plupart des logiciels de montage vidéo comprennent une fenêtre de prévisualisation vidéo. Dans quelques cas vous devez sélectionner la fenêtre de capture video (sur Adobe Premiere).

1.) Localisez la fenêtre de prévisualisation vidéo ou la fenêtre de capture video.

2.) Une fois la fenêtre de prévisualisation ou de capture ouverte, appuyez sur le bouton LECTURE de la fenêtre de prévisualisation de votre logiciel de montage vidéo. Cliquez sur LECTURE dans la fenêtre de prévisualisation du logiciel. Un signal sera transmis à votre caméscope numérique pour qu’il passe en mode lecture et vous pourrez alors voir et très probablement entendre (selon le logiciel) votre vidéo sur votre ordinateur.

3.) Cliquez sur le bouton ENREGISTREMENT du logiciel de montage vidéo pour commencer à enregistrer au format DV sur le disque dur de votre ordinateur.

Remarque sur le contrôle de l’appareil : selon le logiciel de montage vidéo, d’autres étapes peuvent être nécessaires pour sélectionner votre caméscope comme un périphérique 1394 à utiliser pour la capture. Une fois qu’il est sélectionné, vous pouvez utiliser le contrôle de logiciel comme si vous étiez directement connecté au port 1394 de l’ordinateur (voir les remarques sur le montage vidéo en annexe).

Exportation de séquences vidéo à partir d’un

logiciel de montage sur un appareil analogique

Maintenant que vous avez capturé et monté votre séquence vidéo, comment l’exporter de votre ordinateur sur une bande de façon à pouvoir facilement la copier et la partager avec vos amis, votre famille ou même des clients ?

1.) Connectez un câble vidéo entre le jack de sortie RCA ou super VHS au dos de PYRO A/V Link et une entrée vidéo externe (RCA ou super VHS) de votre magnétoscope.

Remarque : la qualité de la vidéo est supérieure avec Super VHS plutôt qu’avec un câble RCA. Si votre magnétoscope a une connexion super VHS, il est recommandé de l’utiliser.

PYRO A/V LINK 86

FRENCH

PYRO A/V LINK 87

FRENCH

2.) Connectez un câble audio entre les jacks de sortie RCA audio droite et gauche au dos de PYRO A/V Link et une entrée audio externe (RCA) de votre magnétoscope.

Remarque : Si vous enregistrez de nouveau sur un caméscope, vous devrez utiliser les câbles fournis par le fabricant.

3.) Mettez votre magnétoscope sous tension et appuyer sur ENREGISTREMENT juste avant de commencer à exporter votre vidéo depuis le logiciel de montage vidéo de votre ordinateur.

Remarque : les méthodes d’exportation de vidéo diffèrent entre les logiciels de montage vidéo. Avec certains, vous pouvez exporter à partir du plan de montage chronologique sans rendu, avec d’autres, il faut d’abord « sauvegarder » votre vidéo puis « imprimer sur cassette ». Consultez le guide de l’utilisateur de votre logiciel de montage vidéo pour connaître la procédure exacte d’exportation de vidéo.

Exportation sur un caméscope numérique

Si vous souhaitez exporter à partir de votre logiciel de montage sur un caméscope numérique, connectez le caméscope directement au port 1394. Cependant vous pouvez aussi utiliser le PYRO A/V Link comme connexion 1394 et exporter au format DV via le PYRO A/V Link sur votre caméscope numérique.

Cette conguration est la même que si vous utilisez le PYRO A/V Link comme connexion de capture de votre caméscope numérique.

1.) Connectez un câble 4 broches/4 broches entre la connexion DV entrée/ sortie de votre caméscope numérique et le port entrée/sortie à 4 broches du PYRO A/V Link.

2.) Mettez votre caméscope en mode VCR/VTR.

3.) Votre ordinateur reconnaît le caméscope numérique.

4.) Lancez votre logiciel de montage vidéo. Utilisez la fonctionnalité d’export ou d’impression sur cassette du logiciel pour exporter la vidéo de votre ordinateur et l’enregistrer sur votre caméscope numérique.

PYRO A/V LINK 87

FRENCH

Le PYRO A/V Link est un appareil qui peut fonctionner de manière autonome entre des appareils d’enregistrement analogiques et numériques. Ce qui signie qu’il est possible de convertir du contenu analogique en numérique via une conversion directe sur un lecteur DV ou un caméscope numérique sans connecter de périphérique à un ordinateur.

Congurations sans ordinateur

Connexion pour une conversion analogique

à numérique

1.) Mettez le PYRO A/V Link sous tension.

2.) Connectez les câbles audio et vidéo RCA entre votre appareil de vidéo analogique et les entrées audio et vidéo RCA à l’avant du PYRO A/V Link.

3.) Si votre appareil vidéo analogique dispose d’entrées super VHS ou Video Composantes, utilisez-les car la qualité de la vidéo est meilleure.

4.) Utilisez un câble 1394 6 broches/4 broches pour connecter le A/V Link à votre caméscope numérique ou à votre lecteur DV. Connectez l’extrémité 6 broches au connecteur 1394 6 broches à l’arrière du PYRO A/V, et connectez l’extrémité 4 broches à votre caméscope numérique ou à votre lecteur DV.

5.) Utilisez le sélecteur de mode (MODE SELECTOR SWITCH) à l’avant du PYRO A/V Link pour basculer en mode analogique (ANALOG MODE). Dans ce mode le voyant DEL Rouge est allumé.

6.) Appuyez sur le bouton d’enregistrement de votre caméscope numérique ou de votre lecteur DV juste avant d’appuyer sur le bouton LECTURE de votre appareil vidéo analogique (magnétoscope ou caméscope).

Ajout d’un moniteur de prévisualisation à cette conguration

Vous pouvez facilement connecter un téléviseur aux jacks de sortie audio et vidéo du PYRO A/V Link pour contrôler la procédure de transfert de la vidéo.

1.) Connectez un câble vidéo RCA ou super VHS entre le PYRO A/V Link et les jacks en entrée vidéo RCA ou super VHS de votre téléviseur.

2.) Connectez un câble audio droite et gauche entre les jacks audio droite et gauche du PYRO A/V Link et les entrées audio de votre téléviseur.

3.) Allumez vote téléviseur et acceptez l’entrée de vidéo externe.

voir l’image à la page 26

PYRO A/V LINK 88

FRENCH

PYRO A/V LINK 89

FRENCH

Connexion pour une conversion numérique

à analogique

Si vous avez un caméscope numérique, vous pouvez utiliser le PYRO A/V Link pour convertir des vidéos numériques en vidéos analogiques pour pouvoir les enregistrer sur votre magnétoscope.

1.) Connectez votre caméscope numérique ou votre lecteur DV au jack DV 4 broches en entrée à l’avant du PYRO A/V Link.

2.) Connectez un câble vidéo entre les jacks de sortie RCA ou super VHS à l’arrière du PYRO A/V Link et l’entrée vidéo externe (RCA ou super VHS) de votre magnétoscope.

Remarque : La qualité obtenue par le super VHS est supérieure à celle du RCA. Si votre magnétoscope ou votre caméscope dispose d’une connexion super VHS, nous vous recommandons de l’utiliser.

3.) Connectez un câble audio entre les jacks de sortie gauche et droite RCA à l’arrière du PYRO A/V Link et les entrées audio externes (RCA) de votre magnétoscope.

Remarque : Si vous enregistrez de nouveau sur un caméscope, vous devrez utiliser les câbles fournis par le fabricant.

4.) Utilisez le sélecteur de mode (MODE SELECTOR SWITCH) à l’avant du PYRO A/V Link pour basculer en mode numérique (DIGITAL MODE). Dans ce mode le voyant DEL Bleu est allumé.

5.) Mettez votre magnétoscope sous tension et appuyez sur le bouton d’enregistrement juste avant d’appuyer sur le bouton LECTURE de votre caméscope numérique.

PYRO A/V LINK 89

FRENCH

Ajout d’un moniteur de prévisualisation à cette conguration

Il est possible de prévisualiser et d’enregistrer une vidéo sur un magnétoscope simultanément à condition que le magnétoscope puisse traiter l’image et le son lors de l’enregistrement. Vériez et testez votre magnétoscope pour vous assurer qu’il a des entrées et des sorties audio et vidéo et qu’il permet des conversions numériques / analogiques audio et vidéo.

1.) Connectez un câble vidéo entre le jack de sortie RCA ou super VHS au dos de PYRO A/V Link et l’entrée vidéo de votre magnétoscope.

2.) Connectez un câble vidéo entre la sortie vidéo RCA ou super VHS de votre magnétoscope et une entrée vidéo externe (RCA ou super VHS) de votre téléviseur.

3.) Connectez un câble audio entre les jacks de sortie RCA audio droite et gauche au dos de PYRO A/V Link et les entrées audio (RCA) de votre magnétoscope.

4.) Connectez un câble audio entre les sorties RCA droite et gauche de votre magnétoscope et les entrées audio de votre téléviseur.

5.) Mettez votre magnétoscope sous tension. Il vous faudra peut-être modier le mode TV/VCR pour que votre magnétoscope puisse effectuer des conversions numériques / analogiques.

PYRO A/V LINK 90

FRENCH

PYRO A/V LINK 91

FRENCH

Utilisation de la fonctionnalité de conversion numérique / analogique pour caméscopes numériques

Si vous souhaitez connecter votre caméscope numérique au port 1394 4 broches situé à l’avant du PYRO A/V Link, vous devez effectuer quelques réglages supplémentaires pour pouvoir contrôler votre caméscope à partir de Video Studio. Le contrôle de l’appareil inclut les fonctions de lancement, d’arrêt et d’enregistrement de votre caméscope numérique.

Suivez les étapes ci-dessous pour congurer votre caméscope numérique pour une conversion numérique / analogique 1394 avec le PYRO A/V Link.

1.) Cliquez sur l’icône Outils pour faire apparaître le menu Settings and Commands.

2.) Cliquez sur Select Device Control (sélectionner périphérique de contrôle).

3.) Sélectionnez le lecteur de caméscope, contrôle périphérique Microsoft 1394.

4.) Puis sélectionnez options.

5.) Sélectionnez votre caméscope numérique comme périphérique actif.

6.) Cliquez sur OK et fermez les boîtes de dialogue.

Votre caméscope numérique est maintenant listé dans la fenêtre Driver du panneau Capture Settings.

7.) Assurez-vous que votre caméscope est allumé en mode VCR/VTR.

8.) Appuyez sur la touche de lecture sous la fenêtre de prévisualisation et votre caméscope commence à lire et vous voyez la vidéo dans la fenêtre de prévisualisation.

voir l’image à la page 35

PYRO A/V LINK 91

FRENCH

Installer le CD de logiciels groupés

1.) Insérez le CD fourni avec le PYRO A/V Link dans votre lecteur de

CD-ROM.

2.) L’écran Auto-run (lancement automatique) afché ci-dessous s’afchera sur votre écran.

3.) Cet Auto-run requiert que Apple Quick Time soit lancé. Si Quick Time n’est pas installé sur votre machine, son installation automatique commencera.

4.) Il existe 4 sélections :

a. Installation du pilote b. VideoStudio c. PhotoShow (logiciel d’essai)

a.) Installation des pilotes – l’installation du pilote n’est requise QUE si Win98SE est installé sur votre machine. Ce pilote est en fait une rustine du

logiciel 1394 Microsoft de Windows 98SE. Si Windows ME, WinXP or Win2000 est installé sur votre machine, sautez cette étape.

b.) VideoStudio – cliquez sur le bouton Video Studio et l’installation de Video Studio sera lancé. Consultez la section ci-après pour des instructions complètes quant à l’installation de VideoStudio.

c.) PhotoShow – PhotoShow est amusent et d¹une manière facile vous pouvez créez des vidéos de musique avec vos photos numériques. Découvrez vos photos comme jamais avant! Quand vous êtes ni, partagez votre PhotoShow online, brûlez-le sur CD, utilisez-le comme épargnant d’écran ou même éditez-le sur votre propre site Web.

voir l’image à la page 29

PYRO A/V LINK 92

FRENCH

PYRO A/V LINK 93

FRENCH

VideoStudio Software

Comment marche VideoStudio

VideoStudio suit un paradigme pas à pas, de sorte que les tâches d’édition restent simples du début à la n. VideoStudio offre aussi plus d’une centaine d’effets de transition, des capacités de titrage de niveau professionnel, et des outils simples pour la création de la piste sonore. L’apprentissage se fait en quelques secondes, la création est une affaire de minutes.

VideoStudio fractionne votre lm en plusieurs pistes, pour vous donner une grande liberté créative. Les modications apportées à une piste n’affectent pas les autres.

Après avoir transféré vos rushs à partir de votre caméscope, vous pouvez disposer les scènes, appliquer les effets spéciaux, incruster des images, ajouter des titres animés, synchroniser un commentaire en voix off, et utiliser de la musique de fond à partir de vos CD préférés sous des formats tels que WAV et MP3. Et tout cela se fait par des opérations de type glisser-déposer, couper-coller et sélectionner-appliquer. Toutes les pistes de votre lm sont alors organisées dans un chier projet vidéo (*.VSP), qui contient toutes les informations audio et vidéo concernant le montage de votre lm.

Et lorsque tout est prêt, votre ordinateur rassemble toutes les informations nécessaires pour créer le lm nal. Ce processus est appelé rendu. Vous pouvez alors produire et distribuer vos lms sous forme de titre DVD/VCD/SVCD, de vidéo par ux sur page web, ou de pièce jointe à un courrier électronique. Vous pouvez aussi réenregistrer votre lm sur votre caméscope ou votre magnétoscope.

voir l’image à la page 30

PYRO A/V LINK 93

FRENCH

Vérication du matériel avant d’utiliser VideoStudio

Pour vous assurer que votre production vidéo se passe sans embûche, cliquez dans le panneau de conguration : systèmes, gestionnaire de périphériques et vériez que tous vos périphériques fonctionnent normalement en accord avec votre système d’exploitation.

Carte de capture DV IEEE 1394

Les systèmes d’exploitation Windows suivants supportent la carte de capture IEEE 1394. L’ensemble PYRO A/V Link/caméscope DV doit être connecté à l’interface IEEE 1394 pour être détecté comme un appareil vidéo, un appareil audio ou un contrôleur de jeu.

Windows 98

Windows 98 ne supporte que le pilote DV Texas Instruments mais ne le fournit pas. Ces pilotes (s’ils sont disponibles en groupes) sont livrés avec la carte IEEE 1394. Vériez que les périphériques suivants fonctionnent normalement :

• Contrôleur bus 1394

• Contrôleurs son, vidéo et jeu : caméscope 1394

Windows 98 deuxième édition / Windows 2000

Windows 98 deuxième édition et Windows 2000 incluent le pilote DV Microsoft et supportent également le pilote DV Texas Instruments. Vériez que les périphériques suivants fonctionnent normalement :

• Contrôleur bus 1394

• Périphérique d’image : Camera DV Microsoft et

magnétoscope (uniquement pour le pilote Microsoft DV.)

• Contrôleurs son, vidéo et jeu : caméscope 1394

(uniquement pour le pilote DV Texas Instruments.)

* Il est fortement recommandé d’utiliser le pilote Microsoft avec les systèmes d’exploitation Win ME

et Win 2000.

* PYRO A/V Link est sur la liste des lecteurs/enregistreurs de cassette DV conforme à AVC.

voir l’image à la page 31

PYRO A/V LINK 94

FRENCH

PYRO A/V LINK 95

FRENCH

Windows Edition Millennium (Me)

Windows Me supporte totalement la carte IEEE 1394. Vériez que les périphériques suivants fonctionnent normalement :

• Contrôleur bus 1394

• Classe de l’unité 61883

• Classe de l’unité AVC

• Caméscope DV (Marque) : La marque dépend du caméscope DV connecté à l’interface de la carte IEEE.

Windows XP

Windows XP supporte totalement IEEE 1394.

* PYRO A/V Link est sur la liste des lecteurs/enregistreurs de cassettes DV conforme à AVC du gestionnaire de périphériques.

Pour lancer VideoStudio sous Windows XP, vériez que les périphériques suivants fonctionnent normalement :

• Contrôleur bus 1394

• Classe de l’unité 61883

• Classe de l’unité AVC

• Caméscope DV (Marque) : La marque dépend du caméscope DV connecté

à l’interface de la carte IEEE.

Pour Windows 98 et Windows Me, sélectionnez l’option d’accès direct à la mémoire dans le gestionnaire de périphériques : onglet des paramètres du lecteur de disque. Dans Windows 2000, l’option d’accès direct à la mémoire est cachée mais elle est toujours active. L’accès direct à la mémoire permet d’éviter les problèmes de perte d’images lors de la capture de vidéo.

Remarque : En plus des pilotes DV Texas Instruments et Microsoft couramment utilisés, il existe d’autres pilotes.

Consultez le manuel de votre caméscope pour une liste des pilotes compatibles.

voir l’image à la page 32

PYRO A/V LINK 95

FRENCH

Installation et utilisation de VideoStudio

Installation de VideoStudio :

1. Placez le CD A/V Link dans le lecteur de CD ROM. Cliquez sur l’icône Video Studio pour ouvrir l’écran d’installation de Video Studio.

2. Lorsqu’il est ouvert, suivez les instructions pour installer VideoStudio sur votre ordinateur.

Remarque : Si l’écran d’installation n’apparaît pas après avoir lancé le CD, ouvrez-le manuellement en double-cliquant sur l’icône Mon ordinateur de votre bureau, puis double-cliquez sur l’icône du lecteur de CD ROM. Lorsque cette fenêtre s’ouvre, double-cliquez sur l’icône d’installation.

Veuillez également installer les applications suivantes car elles facilitent la création de vidéos numériques sur votre ordinateur. Les programmes d’installation vous guideront pas à pas :

• QuickTime

• Windows Media Format

• RealPlayer

• Acrobat Reader

Remarque : Sautez cette étape, si vous avez déjà de nouvelles versions des applications ci-dessous installées sur votre ordinateur.

Pour lancer VideoStudio :

• Double-cliquez sur l’icône VideoStudio de votre bureau Windows.

• Sélectionnez l’icône du groupe de programme

VideoStudio dans le menu Démarrer de Windows.

voir l’image à la page 33

PYRO A/V LINK 96

FRENCH

PYRO A/V LINK 97

FRENCH

Congurer VideoStudio

Les caméscopes, magnétoscopes et lecteurs de VCD/DVD sont les sources les plus courantes de métrage vidéo. Pour assurer une interaction uide entre ces sources vidéo et votre ordinateur, assurezvous que les paramètres de VideoStudio sont correctement congurés par rapport au périphérique de capture que vous utilisez.

1.) Vériez que votre PYRO A/V Link a correctement détecté le gestionnaire de périphériques de Windows ainsi que décrit précédemment.

2.) Connectez la source de la vidéo aux jacks audio et vidéo de l’A/V Link.

3.) Assurez-vous que la source de la vidéo est sous tension et qu’une cassette ou un disque est en lecture.

4.) Cliquez sur Capture Step (étape de capture) en haut de l’écran de Video Studio.

«PYRO A/V Link» doit faire partie des options

du champ Driver (pilote) dans le panneau Capture Settings (paramètres de capture).

5.) Le format de capture vidéo doit être DV. Si vous souhaitez capturer au format vidéo MPEG, consultez la section Capture directe de format MPEG de ce manuel.

6.) Cliquez sur l’icône Outils pour ouvrir le menu Settings and Commands (paramètres et commandes).

7.) Cliquez sur Change Capture Plug-in (modier logiciel compagnon de capture). Assurez-vous que l’option Ulead Direct Show Capture

Plug-in (logiciel compagnon de capture Ulead Direct Show est sélectionnée.

8.) Cliquez sur LECTURE dans la fenêtre Preview (prévisualisation) et vous verrez la vidéo en mode de prévisualisation.

Remarque : PYRO A/V Link supporte de nombreuses sources de vidéo. Il est capable de détecter automatiquement et de sélectionner l’entrée de vidéo active qu’il s’agisse de vidéo composite (RCA), de Svidéo (super VHS) ou de Video Composantes. La vidéo sera toujours capturée, quelque que soit la source à laquelle il est connecté, avec un signal vidéo en direct.

voir l’image à la page 34

PYRO A/V LINK 97

FRENCH

Panneau des options

Le panneau des options change en fonction du mode dans lequel tourne le logiciel et l’étape ou la section sur laquelle vous travaillez. Le panneau des options peut contenir un ou deux onglets. Les informations de chaque onglet varient selon le clip sélectionné.

Visite guidée de VideoStudio

L’interface de VideoStudio a été conçue de façon à rendre intuitives et amusantes les tâches d’édition des lms, parfois complexes, sur votre PC. Cette illustration montre les éléments principaux du programme. Les pages suivantes énumèrent en détail les caractéristiques et les fonctions spéciques de chaque élément.

Manuel Video Studio et autres aides disponibles

Nous espérons que les informations fournies vous aideront à utiliser PYRO A/V Link et Video Studio. Ce manuel de prise en main contient une version très succincte du manuel de Video Studio. Video Studio comprend de nombreuses fonctionnalités et possibilités qui ne sont pas décrites ici. Pour en savoir plus,

lisez le manuel disponible en ligne au format Acrobat Reader.

Aide et instructions (F1)

A tout moment, vous pouvez appuyer sur la touche F1 de votre clavier pour appeler l’aide de Video Studio. Lisez les trucs et techniques ainsi que les

procédures étape par étape.

Manuel complet

Le manuel complet se trouve sur le CD de PYRO A/V Link :

1.) Insérez le CD et lorsque le menu Auto-run apparaît, cliquez sur l’icône Video Studio.

2.) Dans l’écran Auto-run de Video Studio, cliquez sur Browse CD (lire CD).

3.) Une fenêtre de recherche de chiers s’ouvre, double-cliquez sur le répertoire Document puis sur Manual folder (répertoire Manuel).

4.) Si Adobe Acrobat n’est pas installé sur votre machine, cliquez sur le répertoire Acrobat et installer Acrobat Reader.

voir l’image à la page 36

voir l’image à la page 37

PYRO A/V LINK 98

FRENCH

PYRO A/V LINK 99

FRENCH

Spécications détaillées du produit

- Résolution de capture :

o NTSC : 720 x 480 à 30 images par seconde o PAL : 720 x 576 à 25 images par seconde

- Capture de vidéo au format DV

- Capture audio en 48KHz (16 bits)

- Bouton d’allumage

- Sélecteur de mode – Analogique ou numérique

- Entrées : o Vidéo

§ RCA, S-VHS, Video Composantes

§ connecteur 1394 à 4 broches

o Audio

§ RCA droite et gauche

- Sorties : o Vidéo

§ RCA, Super VHS

§ connecteur 1394 à 6 broches

o Audio

§ RCA droite et gauche

Nom du produit : PYRO A/V Link Code article : API-550

PYRO A/V LINK 99

FRENCH

Régler les problèmes

Impossible de prévisualiser la vidéo avec VideoStudio 7 ou tout autre logiciel de montage vidéo

Vériez et assurez-vous que le PYRO A/V Link est connecté à votre ordinateur. Pour vérier que PYRO A/V Link est reconnu par votre ordinateur, veuillez consulter la page 62 de ce manuel.

VideoStudio 7 ne transcode pas de DV à MPEG2, pertes d’images, etc.

Ce problème est principalement dû à un manque de ressources du système. Votre ordinateur n’est probablement pas assez rapide, votre disque dur n’est probablement pas optimisé (défragmenté), votre carte vidéo n’est probablement pas AGP, etc. Le transcodage de DV temps réel à MPEG2 nécessite énormément de capacité. ADS Technologies garantit un transcodage DV à MPEG2 continu pendant une durée maximale de 2h30 sur une machine P4, 1,8 GHz.

VideoStudio 7 ou mon application de capture vidéo reste bloqué après l’arrêt de la capture

Ceci peut arriver après de longues captures. C’est normal. Rappelez-vous que vous capturez et manipulez des chiers de plusieurs gigaoctets. Arrêtez la capture, après quelques secondes votre logiciel de capture ou VideoStudio 7 devrait revenir à la normale.

La vidéo est capturée au format NTSC même après avoir sélectionné PAL comme modèle

Relancez Video Studio 6 ou votre application de capture vidéo. Sélectionnez PAL à nouveau. Le problème devrait être réglé.

PYRO A/V LINK 100

SPANISH

PYRO A/V LINK 101

SPANISH

Product Overview ...............................................................................................................

Características ....................................................................................................................

Qué se incluye ....................................................................................................................

Connection Congurations .................................................................................................

PYRO A/V Link Hardware Description ................................................................................

Interruptor de 4 Posiciones ................................................................................................

Puesta en marcha - Windows ............................................................................................

Instalación del equipo físico ...............................................................................................

Puesta en marcha - Mac ....................................................................................................

Instalación del equipo físico 2 ............................................................................................

Conguraciones de ordenador conectado .........................................................................

Captación de vídeo con software de aptar/editar vídeo .....................................................

Conexión a una TV externa para previsualización simultánea de vídeo ............................

Conexión para grabación analógica y previsualización al mismo tiempo ..........................

Conexión para captar desde cámara de vídeo DV ............................................................

Exportar vídeo de un editor de vídeo a un dispositivo analógico .......................................

Exportar a una cámara de vídeo digital .............................................................................

Conguraciones no de ordenador ......................................................................................

Conexión para conversión de vídeo analógico a digital .....................................................

Conexión para conversión de digital a analógico ...............................................................

Utilización del paso de DV para las cámaras de vídeo digital ............................................

Instalación del CD de paquete de software ........................................................................

VideoStudio Software .........................................................................................................

Especicaciones detalladas del producto ..........................................................................

Resolución de fallos ...........................................................................................................

101 102 102 102 104 105 107 108 109 110 111 112 113 113 114 115 116 117 117 118 120 121 122 128 129

ADS TECH Pyro AV Link Professional User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
