Teil 2: Aufstellanleitung Kl. 579
1. Lieferumfang ...................................................3
2. Allgemeines und Transportsicherungen ..................................3
3. Aufstellen des Knopflochautomaten
3.1 Arbeitshöhe einstellen ..............................................4
3.2 Garnständer befestigen .............................................4
3.3 Pedal ausrichten und anschließen .......................................5
4. Elektrischer Anschluß .............................................6
5. Pneumatischer Anschluß
5.1 Wartungseinheit anschließen ..........................................7
5.2 Betriebsdruck einstellen.............................................7
2
6. Schmierung
6.1 Ölvorratsbehälter füllen .............................................8
7. Nähtest .......................................................9
1
6
2
7
8
3
9
4
5
10
2
1. Lieferumfang
Der Lieferumfang ist abhängig von Ihrer Bestellung. Bitte prüfen Sie
vor dem Aufstellen, ob alle benötigten Teile vorhanden sind.
–
1 Maschinenoberteil
–
2 Bedienfeld
–
3 Gestell
–
4 Pedalgestänge
–
5 Pedal
–
6 Garnständer
–
7 Tischplatte
–
8 Hauptschalter
–
9 Schaltkasten
–
10 Wartungseinheit
–
–
Zusatzausstattungen (abhängig von der Bestellung)
Werkzeug und Kleinteile im Beipack
2. Allgemeines und Transportsicherungen
2
ACHTUNG !
Der Nähautomat darf nur von ausgebildetem Fachpersonal aufgestellt
werden.
Alle Arbeiten an der elektrischen Ausrüstung des Nähautomaten
dürfen nur von Elektrofachkräften oder entsprechend unterwiesenen
Personen durchgeführt werden.
Der Netzstecker muß herausgezogen sein.
Transportsicherungen
Vor dem Aufstellen des Nähautomaten sind alle Transportsicherungen
zu entfernen.
–
Sicherungsbänder und Holzleisten am Maschinenoberteil,
Maschinentisch und am Gestell entfernen.
3
3. Aufstellen des Knopflochautomaten
1
2
3
3.1 Arbeitshöhe einstellen
Die Arbeitshöhe ist zwischen 85 cm und 120 cm (gemessen bis
Oberkante Tischplatte) stufenlos einstellbar.
–
Feststellschrauben 1 und 2 an beiden Seiten des Gestells lösen.
–
Arbeitstisch des Knopflochautomaten auf die gewünschte
Arbeitshöhe einstellen.
–
Feststellschrauben 1 und 2 festziehen.
3.2 Garnständer befestigen
6
4
3
5
–
Garnständer 3 in die Bohrung der Tischplatte einsetzen und mit
Muttern und Unterlegscheiben befestigen.
–
Garnrollenhalter 5 und Abwicklerarm 3, wie aus der Abbildung
ersichtlich, montieren und ausrichten.
Wichtig: Garnrollenhalter und Abwickelarm müssen senkrecht
übereinander stehen.
–
Je nach Garnrollentyp muß das Zentrierstück 6 wie in der obigen
Abbildung eingestellt werden. Falsche Einstellungen können zu
Nähstörungen führen.
6
4
3.3 Pedal ausrichten und anschließen
1
2
3
4
5
–
Pedal 4 auf der Gestellstrebe 5 seitlich so ausrichten, daß die
Pedalmitte etwa unter der Nadelmitte steht.
–
Pedal 4 auf der Gestellstrebe festschrauben.
–
Sollwertgeber 1 am Gestell festschrauben.
–
Pedalgestänge 3 am Sollwertgeber 1 einhängen.
–
Klemmschraube 2 etwas lösen.
–
Pedalgestänge so einstellen, daß das entlastete Pedal 4 eine
Neigung von ca. 10° aufweist.
–
Klemmschraube 2 festdrehen.
2
5
4. Elektrischer Anschluß
ACHTUNG!
Die auf dem Typenschild angegebene Nennspannung und die
Netzspannung müssen übereinstimmen.
Über die Anschlußklemmen 1 bis 5 und A bis D an den
Transformatoren im Schaltkasten erfolgt eine Anpassung an die
örtliche Netzspannung.
Bei Auslieferung sind beide Klemmen der Transformatoren auf eine
Netzspannung von 230 V eingestellt.
Für die unterschiedlichen Netzspannungen müssen die Klemmen wie
folgt angeschlossen sein:
1
2
3
4
Klemmleiste 2:
Spannung blau braun-weiß
200V A B
230V A C
240V A D
Bei der Klemmleiste 5 müssen die braun-weiße und die blau-weiße
5
Drahtbrücke geändert werden. In der Tabelle sind jeweils die beiden
Anschlußklemmen angegeben.
Beispiel: “L-4" bedeutet, die Drahtbrücke zwischen den Klemmen L
und 4 setzen.
Klemmleiste 5:
Spannung braun-weiß blau-weiß
190V L - 4 N - 3
200V L - 4 N - 2
210V L - 4 N - 1
220V L - 5 N - 3
230V L - 5 N - 2
240V L - 5 N - 1
–
Schrauben 3 lösen.
–
Abdeckung 4 vorsichtig abnehmen.
–
Anordnung der Anschlüsse an den Steckleisten der
Transformatoren überprüfen.
–
Falls erforderlich, Anschlüsse entsprechend der vorhandenen
Netzspannung ändern.
–
Abdeckung 4 wieder mit den Schrauben 3 befestigen.
6
5. Pneumatischer Anschluß
5.1 Wartungseinheit anschließen
1
2
Das pneumatische System des Nähautomaten und der Zusatzausstattung muß mit wasserfreier ungeölter Druckluft versorgt werden.
2
5.2 Betriebsdruck einstellen
ACHTUNG !
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muß das Druckluftnetz so ausgelegt sein, das ein Betriebsdruck von
6 ± 0,5 bar gewährleistet ist.
Aus dem Druckluftnetz darf keine geölte Druckluft zugeführt werden.
Pneumatik-Anschlußpaket
Unter Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlußpaket für
Gestelle mit Wartungseinheit und pneumatischen Zusatzeinrichtungen
erhältlich:
–
Anschlußschlauch, 5 m lang,Ø=9mm
–
Schlauchtüllen und Schlauchbinder
–
Kupplungsdose und Kupplungsdeckel R 1/4"
Der Betriebsdruck des Knopflochautomaten beträgt 6 bar.

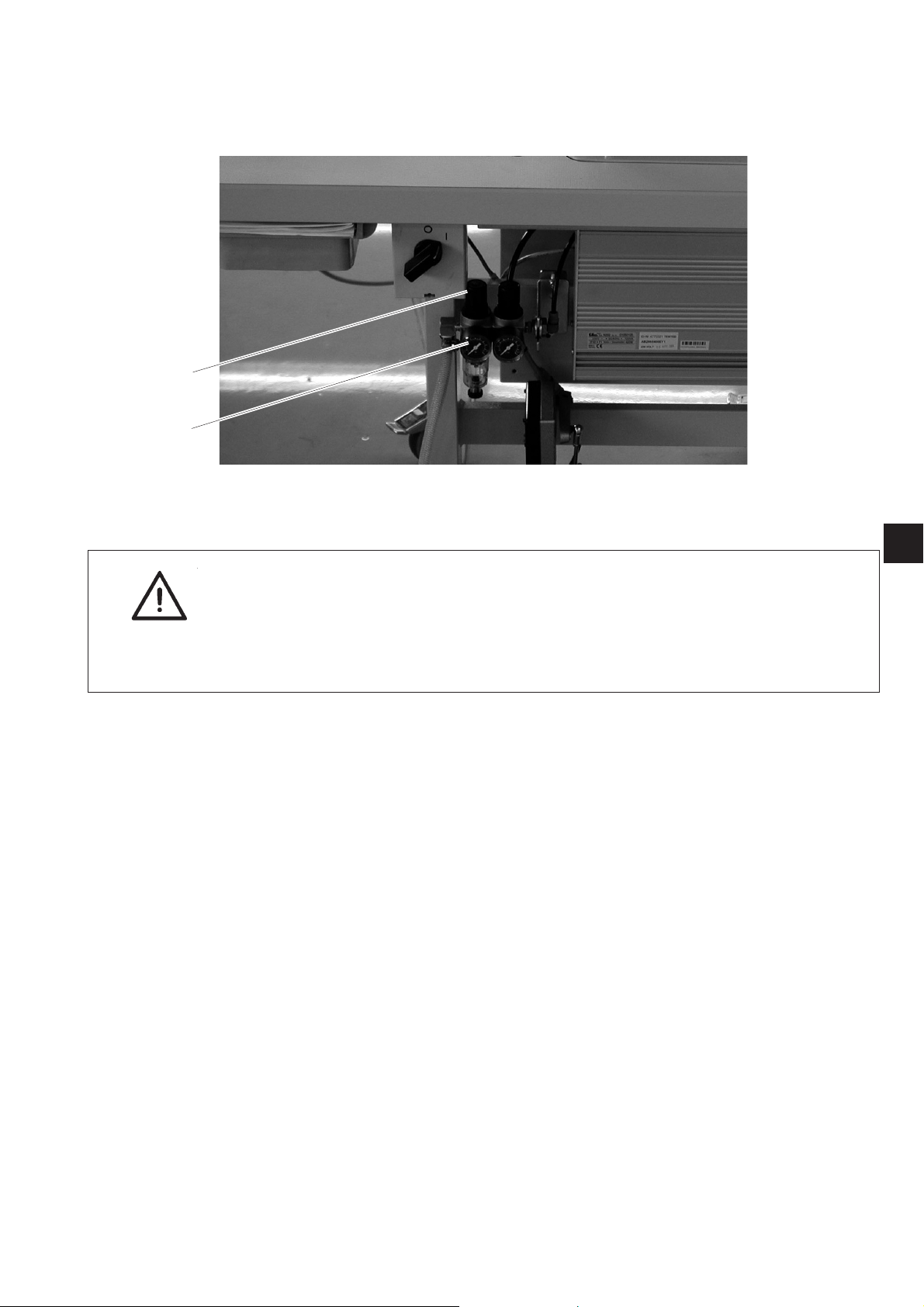

Er kann auf dem Manometer 2 abgelesen werden.
–
Zum Einstellen des Betriebsdrucks Drehgriff 1 anheben und
entsprechend verdrehen.
Drehen im Uhrzeigersinn = Luftdruck erhöhen
Drehen gegen den Uhrzeigersinn = Luftdruck reduzieren
7
6. Schmierung
1
2
3
4
Vorsicht Verletzungsgefahr !
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt!
Waschen Sie sich nach Hautkontakt gründlich!
6.1 Ölvorratsbehälter füllen
ACHTUNG !
Die Handhabung und Entsorgung von Mineralölen unterliegt
gesetzlichen Regelungen.
Liefern Sie Altöl nur an einer autorisierten Annahmestelle ab!
Schützen Sie Ihre Umwelt.
Achten Sie darauf kein Öl zu verschütten!
Verwenden Sie zum Auffüllen der Ölvorratsbehälter ausschließlich das
Schmieröl ESSO SP-NK 10 oder ein gleichwertiges Öl mit folgender
Spezifikation:
–
Viskosität bei 40°C: 10 mm²
–
Flammpunkt: 150°C
Das Öl kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter
folgenden Teile-Nummern bezogen werden:
2-Liter-Behälter: 9047 000013
5-Liter-Behälter: 9047 000014
2
/s
–

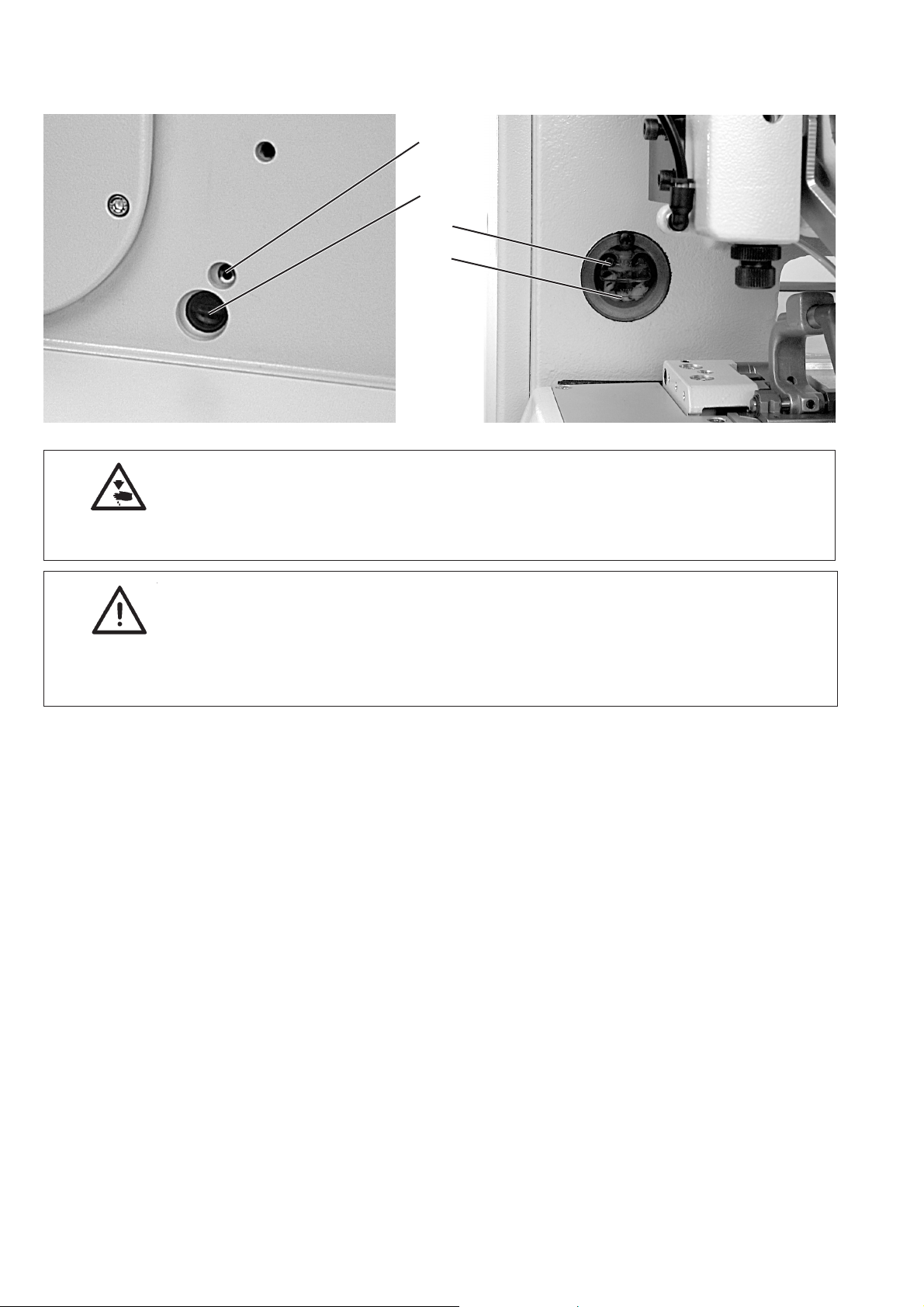

Vorratsbehälter 2 und 4 durch die Einfüllöffnungen 1 und 3 bis zur
Markierung “max” auffüllen.
8
7. Nähtest
Nach Beendigung der Aufstellungsarbeiten ist wie folgt ein Nähtest
durchzuführen:
–
Netzstecker einstecken.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten!
Nadelfaden, Greiferfaden und Gimpenfaden nur bei ausgeschalteter
Maschine einfädeln!
–
Greiferfaden einfädeln (siehe Bedienanleitung).
–
Nadelfaden einfädeln (siehe Bedienanleitung).
–
Bei Unterklassen mit Gimpe den Gimpenfaden einfädeln (siehe
Bedienanleitung).
–
Hauptschalter einschalten.
–
Zu verarbeitendes Nähgut einlegen.
–

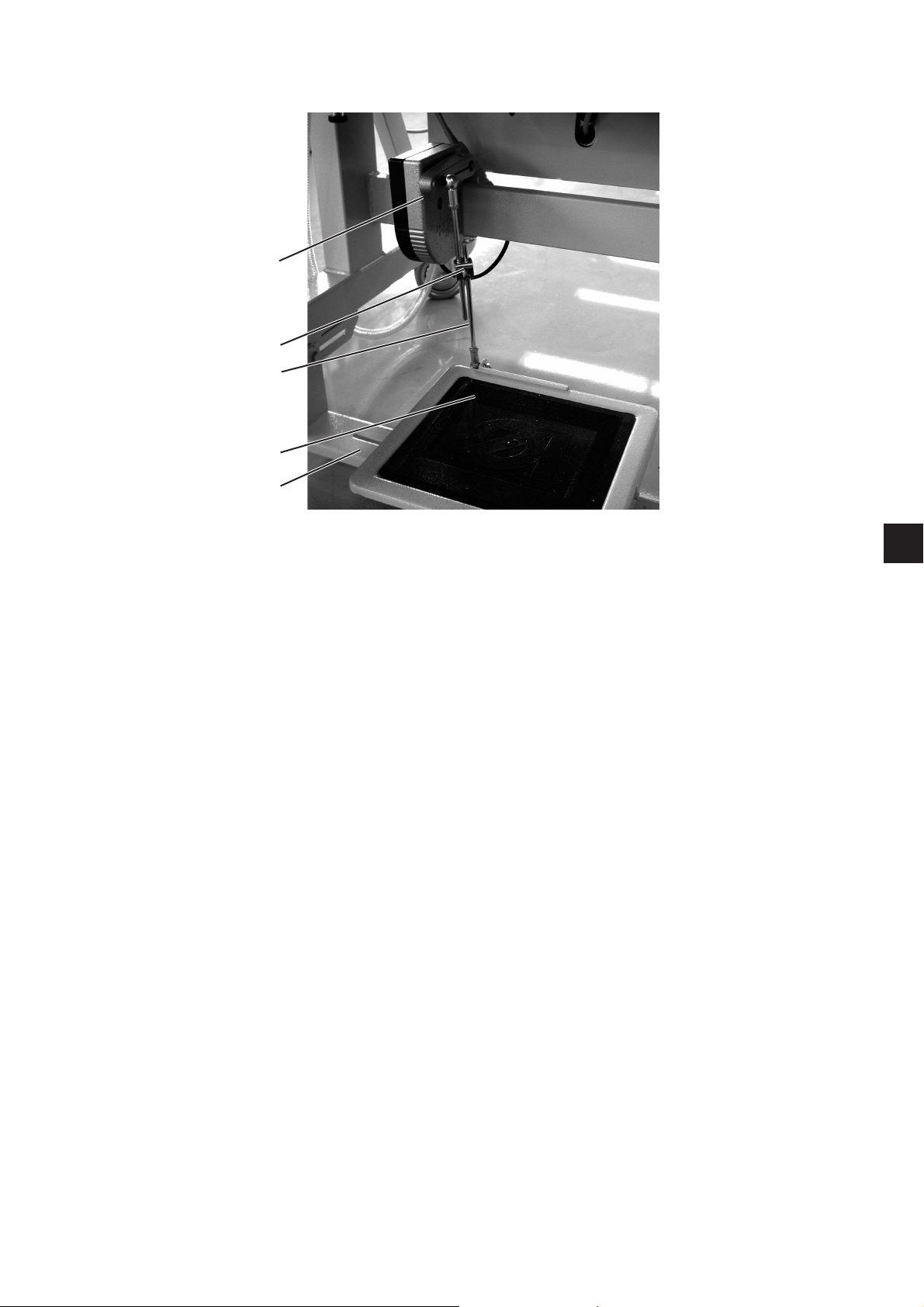

Eine Knopflochform wählen und zunächst eine niedrige
Geschwindigkeit einstellen (siehe Bedienanleitung).
–
Kontinuierlich die Geschwindigkeit erhöhen.
–
Prüfen, ob das Knopfloch den gewünschten Anforderungen
entspricht.
Werden die Anforderungen nicht erfüllt:
–
Fadenspannung ändern (siehe Bedienanleitung).
2
9
