Indice Pagina:
Parte 2: Istruzioni per il montaggio. Classe 579
1. Parti componenti della fornitura .......................................3
2. Informazioni generali e sicurezze per il trasporto ............................3
3. Montaggio dell’asolatrice automatica
3.1 Regolazione in altezza del piano di lavoro ..................................4
3.2 Montaggio del portaconi .............................................4
3.3 Allineamento e collegamento del pedale ...................................5
4. Collegamento elettrico .............................................6
5. Collegamento pneumatico
5.1 Collegamento del gruppo riduttore della pressione .............................7
5.2 Regolazione della pressione d’esercizio ...................................7
2
6. Lubrificazione
6.1 Rifornimento dei recipienti di riserva dell’olio.................................8
7. Collaudo di cucitura ...............................................9
1
6
2
7
8
3
9
4
5
10
2
1. Parti componenti della fornitura
Il volume della fornitura è dipendente dal Vs. ordine! Prima
d’effettuare il montaggio controllare se sono stati forniti tutti i
particolari necessari per il montaggio.
–
1 Testa della macchina per cucire
–
2 Pannello di comando per l’operatore
–
3 Sostegno
–
4 Tirante per il pedale
–
5 Pedale
–
6 Portaconi
–
7 Tavola del piano di lavoro
–
8 Interruttore principale
–
9 Pannello di comando
–
10 Gruppo riduttore della pressione
–
–
Dotazioni supplementari (dipendenti dall’entità
della fornitura)
Utensili e piccoli particolari negli accessori
2. Informazioni generali e sicurezze per il trasporto
ATTENZIONE IMPORTANTE !
Codesta unità automatica dev’essere montata solo da personale
specializzato ed appositamente istruito allo scopo.
Tutti i lavori sull’equipaggiamento elettrico dell’unità automatica
devono essere effettuati da elettricisti specializzati ed appositamente
addestrati allo scopo.
Prima d’iniziare ogni lavoro sull’equipaggiamento elettrico si deve
estrarre la spina dalla rete d’alimentazione dell’unità automatica.
Sicurezze per il trasporto
Prima d’eseguire il montaggio dell’unità automatica tutte le sicurezze
per il trasporto devono essere preventivamente rimosse.
–
Rimuovere i nastri di sicurezza e le traverse in legno sulla testa
della macchina per cucire, piano di lavoro e sostegno.
2
3
3. Montaggio dell’asolatrice automatica
1
2
3
3.1 Regolazione in altezza del piano di lavoro
L’altezza del piano di lavoro può essere regolata a piacere da 85 cm
fino a 120 cm (misurati fino al bordo superiore della tavola del piano di
lavoro).
–
Allentare le viti di fissaggio1e2suentrambi i lati del sostegno.
–
Regolare il piano di lavoro dell’asolatrice automatica sull’altezza
di lavoro desiderata.
–
A regolazione ultimata bloccare saldamente le viti di fissaggio1e2.
3.2 Montaggio del portaconi
6
4
3
5
–
Inserire il portaconi 3 nel foro della tavola del piano di lavoro e
fissarlo con gli appositi dadi e rondelle.
–
Montare ed allineare il braccio portaconi 5 ed il braccio
passafilo 3 come visibile in figura.
Attenzione importante: Il braccio portaconi 5 ed il braccio
passafilo 3 devono essere allineati in maniera tale che
perpendicolarmente siano paralleli tra di loro.
–
A seconda del tipo di cono di filato utilizzato il perno di
centraggio 6 dev’essere regolato come visibile nella figura
superiore. Una regolazione errata potrebbe causare dei difetti di
cucitura.
6
4
3.3 Allineamento e collegamento del pedale
1
2
3
4
5
–
Allineare lateralmente il pedale 4 sulla traversa del sostegno 5 in
maniera tale che il centro del pedale sia allineato circa con l’asse
perpendicolare dell’ago.
–
Fissare il pedale 4 sulla traversa del sostegno.
–
Fissare il trasduttore per il valore dovuto della velocità 1 sul
sostegno.
–
Agganciare il tirante per il pedale 3 sul trasduttore per il valore
dovuto della velocità 1.
–
Allentare leggermente vite di fissaggio 2.
–
Regolare il tirante per il pedale in maniera tale che il pedale 4,
quando è in posizione di riposo, abbia un’inclinazione di ca. 10°.
–
A regolazione ultimata bloccare saldamente la vite di fissaggio 2.
2
5
4. Collegamento elettrico
ATTENZIONE IMPORTANTE!
La tensione nominale riportata sulla targhetta e la tensione nominale
della rete d’alimentazione devono corrispondere tra di loro.
L’adattamento alla tensione nominale della locale rete d’alimentazione
avviene tramite i morsetti di collegamento da 1 fino a 5 edaA fino a D
sui trasformatori montati nel pannello di comando.
Al momento della fornitura entrambi i morsetti dei trasformatori sono
regolati per una tensione nominale della rete d’alimentazione pari a
230 V.
Per le differenti tensioni nominali della rete d’alimentazione i morsetti
devono essere collegati nella seguente maniera:
Morsettiera 2:
Tensione blu marrone-bianco
1
2
3
4
200V A B
230V A C
240V A D
Nella morsettiera 5 i ponti di contatto a filo dei fili marrone-bianco e
blu-bianco devono essere modificati. Nella tabella sono riportati ogni
5
volta entrambi i morsetti di collegamento.
Esempio: “L-4" significa d’effettuare il collegamento a ponte di contat
to a filo tra i morsettiLe4.
Morsettiera 5:
Tensione marrone-bianco blu-bianco
190V L - 4 N - 3
200V L - 4 N - 2
210V L - 4 N - 1
220V L - 5 N - 3
230V L - 5 N - 2
240V L - 5 N - 1
–
Allentare le viti 3.
–
Smontare con cautela il carter di protezione 4.
–
Controllare la disposizione dei collegamenti sulle morsettiere dei
trasformatori.
–
Se fosse necessario commutare i collegamenti a seconda della
tensione nominale della locale rete d’alimentazione.
–
Montare nuovamente il carter di protezione 4 e fissarlo tramite le
viti 3.
-
6
5. Collegamento pneumatico

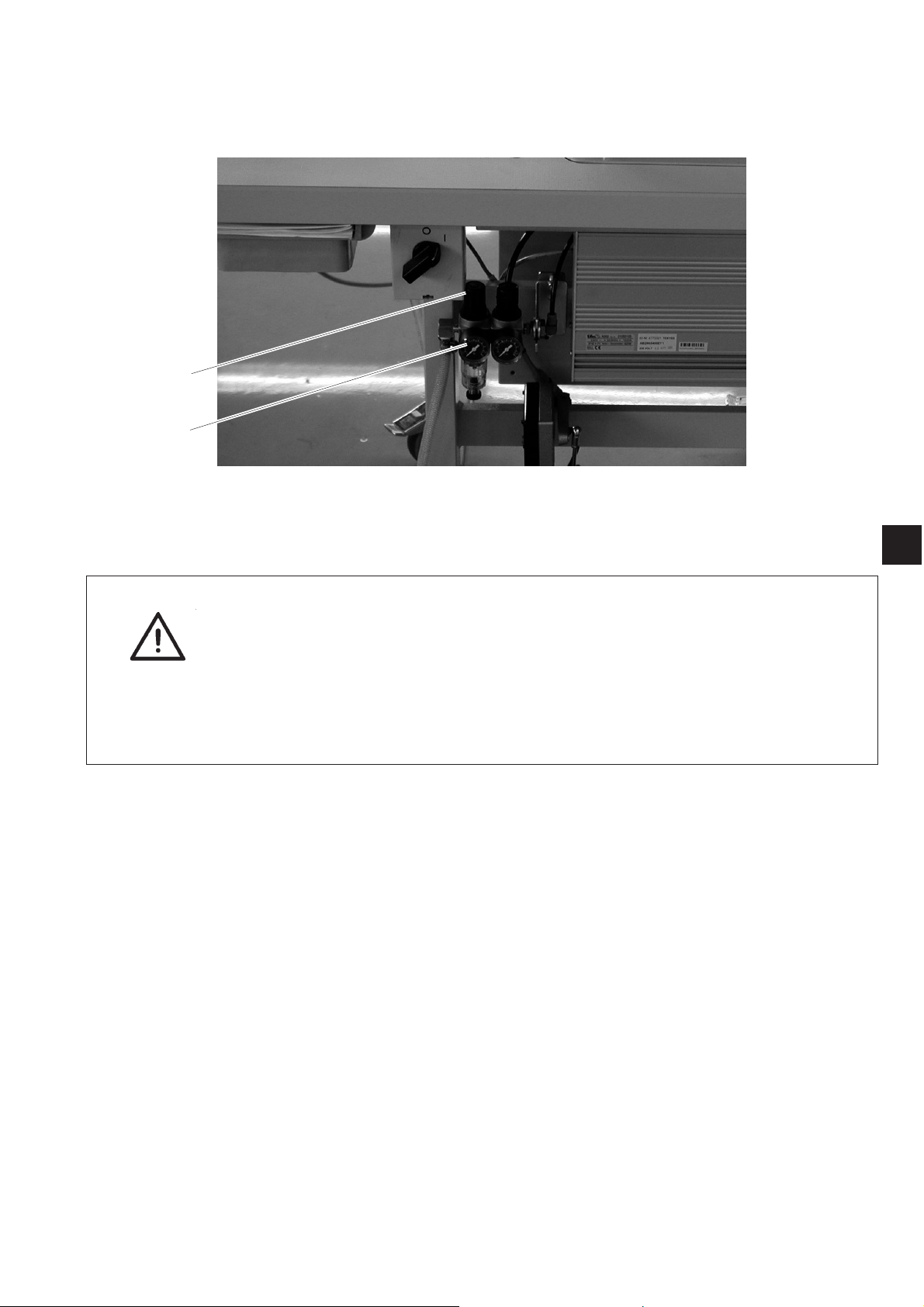

5.1 Collegamento del gruppo riduttore della pressione
1
2
Per garantire un funzionamento regolare del sistema pneumatico e dei
dispositivi ad azionamento pneumatico l’unità automatica dev’essere
alimentata con aria compressa non lubrificata e priva di residui
d’acqua.
2
ATTENZIONE IMPORTANTE !
Per garantire il funzionamento perfetto degli azionamenti a comando
pneumatico la rete d’alimentazione dell’aria compressa dev’essere
realizzata in maniera tale da garantire i seguenti presupposti:
La rete d’alimentazione dell’aria compressa deve fornire aria
compressa ad una pressione e volume tale da garantire una costante
pressione d’esercizio pari a 6 ± 0,5 bar.
Dalla rete d’alimentazione dell’aria compressa non deve affluire aria
compressa lubrificata.
Pacchetto per il collegamento pneumatico
Per il sostegni dotati di un gruppo riduttore per l’aria compressa e di
dispositivi ad azionamento pneumatico, sotto il numero di
particolare 0797 003031 può essere ordinato un pacchetto di
collegamento pneumatico:
–
Tubo di collegamento, lunghezza 5 m,Ø=9mm
–
Fascette e boccole per il tubo
–
Spina e presa d’accoppiamento pneumatico R 1/4"
5.2 Regolazione della pressione d’esercizio
La pressione d’esercizio dell’asolatrice automatica deve corrispondere
a 6 bar. Essa può essere letta sul manometro 2.
–
Per regolare la pressione d’esercizio, sollevare la manopola
girevole 1 e girarla a seconda della necessità.
Girando in senso orario = Aumento della pressione
dell’aria compressa
Girando in senso antiorario = Diminuzione della
pressione dell’aria compressa
7
6. Lubrificazione
1
2
3
4
Attenzione pericolo di ferimento !
L’olio lubrificante può provocare delle irritazioni cutanee.
Evitare un contatto prolungato dell’epidermide con l’olio lubrificante.
Dopo un contatto lavarsi accuratamente !
ATTENZIONE IMPORTANTE !
La manipolazione e lo smaltimento di oli minerali è sottoposta a
direttive legislative.
Smaltite l’olio usato sempre presso i posti d’accettazione autorizzati.
Proteggete l’ambiente.
Fate attenzione a non disperdere l’olio nell’ambiente !
Per il rifornimento dei recipienti di riserva dell’olio utilizzare sempre ed
esclusivamente dell’olio lubrificante del tipo ESSO SP-NK 10 oppure
un altro olio lubrificante di alta qualità con le seguenti caratteristiche
tecniche:
–
Viscosità a 40°C: 10 mm²
–
Punto d’infiammazione: 150° C
L’olio lubrificante ESSO SP-NK 10 può essere acquistato presso i
punti di vendita autorizzati della DÜRKOPP ADLER AG sotto il
seguente numero di particolare:
Canistro da 2 litri: 9047 000013
Canistro da 5 litri: 9047 000014
6.1 Rifornimento dei recipienti di riserva dell’olio
2
/s
–
Rifornire i recipienti di riserva dell’olio2e4attraverso gli orifici di
rifornimento1e3fino alla linea di riferimento “max”.
8
7. Collaudo di cucitura
Dopo aver terminato i lavori di montaggio il collaudo di cucitura
dev’essere eseguito seguendo la seguente sequenza:
–
Inserire la spina nella presa di collegamento di rete.
Attenzione pericolo di ferimento !
Disinserire l’interruttore principale!
Infilare il filo dell’ago, il filo del crochet ed il cordoncino di rinforzo solo
se l’unità automatica è spenta!
–
Infilare il filo del crochet (consultare le istruzioni per l’uso).
–
Infilare il filo dell’ago (consultare le istruzioni per l’uso).
–
Nelle sottoclassi con cordoncino di rinforzo infilare il cordoncino di
rinforzo (consultare le istruzioni per l’uso).
–
Inserire l’interruttore principale.
–
Posizionare il materiale da cucire.
–
Scegliere una forma dell’asola ed impostare previamente una
velocità bassa (consultare le istruzioni per l’uso).
–
Aumentare continuamente la velocità.
–
Controllare se l’asola corrisponde effettivamente alle esigenze
qualitative desiderate.
Se le esigenze non vengono raggiunte:
–
Variare le tensioni dei fili (consultare le istruzioni per l’uso).
2
9
