ADJ PINPOINT GOBO COLOR Operation Manual [pl]

Instrukcja dla użytkownika

A.D.J. Supply Europe B.V.

Junostraat 2

6468 EW Kerkrade

The Netherlands

www.americandj.eu

4/16

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 2

©2013 ADJ Products, LLC wszystkie prawa zastrzeżone. Informacje, specyfikacje, rysunki, zdjęcia oraz

instrukcje zawarte w niniejszej instrukcji mogą ulec zmianie bez wcześniejszego powiadomienia. Produkty marki
ADJ, logo LLC oraz nazwy i numery identyfikujące produkty opisane w niniejszym dokumencie stanowią znak
handlowy ADJ Products, LLC. Zgłoszona ochrona praw autorskich obejmuje wszelkie formy i wszelkie kwestie
dotyczące materiałów i informacji podlegających ochronie prawem autorskim, dozwolone obecnie przez
obowiązujące ustawy bądź rozstrzygnięcia sądowe. Nazwy produktów użyte w niniejszym dokumencie mogą
stanowić znaki towarowe bądź zarejestrowane znaki towarowe produkujących je spółek i zostają niniejszym
prawnie uznane. Wszelkie marki oraz nazwy produktów nie pochodzące od ADJ Products, LLC, stanowią znaki
towarowe lub zarejestrowane znaki towarowe odpowiednich, produkujących je spółek.

ADJ Products, LLC oraz wszystkie powiązane z nią spółki wyłączają niniejszym wszelką swoją
odpowiedzialność za szkody we własności, sprzęcie, budynkach lub szkody elektryczne, za obrażenia
poniesione przez jakiekolwiek osoby, jak też za bezpośrednie lub pośrednie straty ekonomiczne związane z lub
zależne od użycia jakichkolwiek informacji zawartych w niniejszym dokumencie, oraz/lub wynikłe z
niewłaściwego, niebezpiecznego, niepełnego lub niestarannego montażu, instalacji, konfiguracji osprzętu oraz
działania opisanych tutaj produktów.

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 3

Spis treści

WSTĘP ..................................................................................................................................................................................... 4

WSKAZÓWKI OGÓLNE ............................................................................................................................................................ 4

CECHY ...................................................................................................................................................................................... 4

ŚRODKI BEZPIECZEŃSTWA ...................................................................................................................................................... 4

BEZPIECZNE UŻYTKOWANIE BATERII ...................................................................................................................................... 5

OBSŁUGA URZĄDZENIA ........................................................................................................................................................... 6

REGULACJA FOKUSU I ZOOMU ............................................................................................................................................... 7

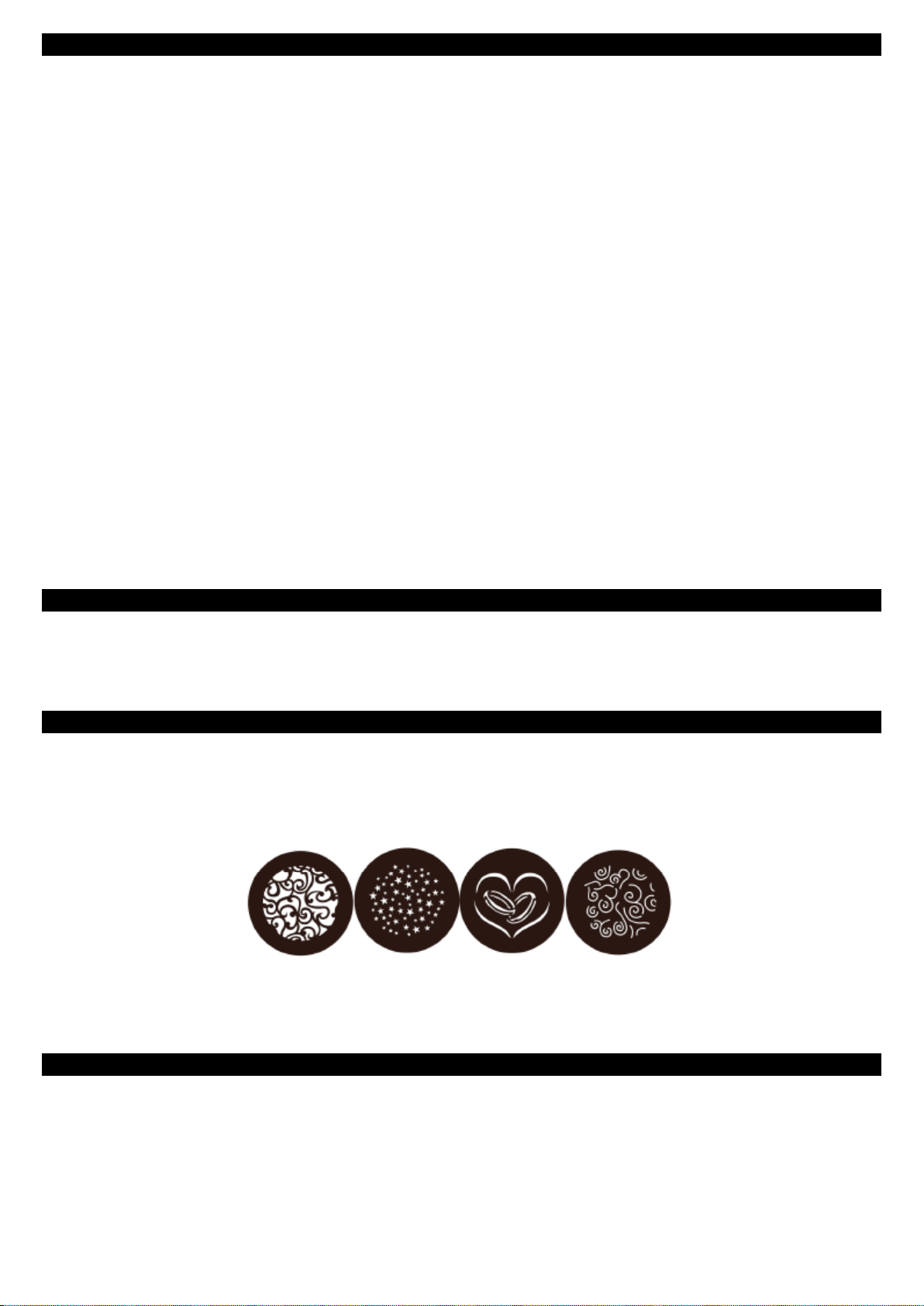

INSTALACJA GOBO .................................................................................................................................................................. 7

INSTALACJA FILTRA FROST ...................................................................................................................................................... 7

INSTALACJA ............................................................................................................................................................................. 8

ZDALNE STEROWANIE UC IR ORAZ AIRSTREAM IR ................................................................................................................. 8

ZDALNY STEROWANIK ADJ LED RC2 ....................................................................................................................................... 8

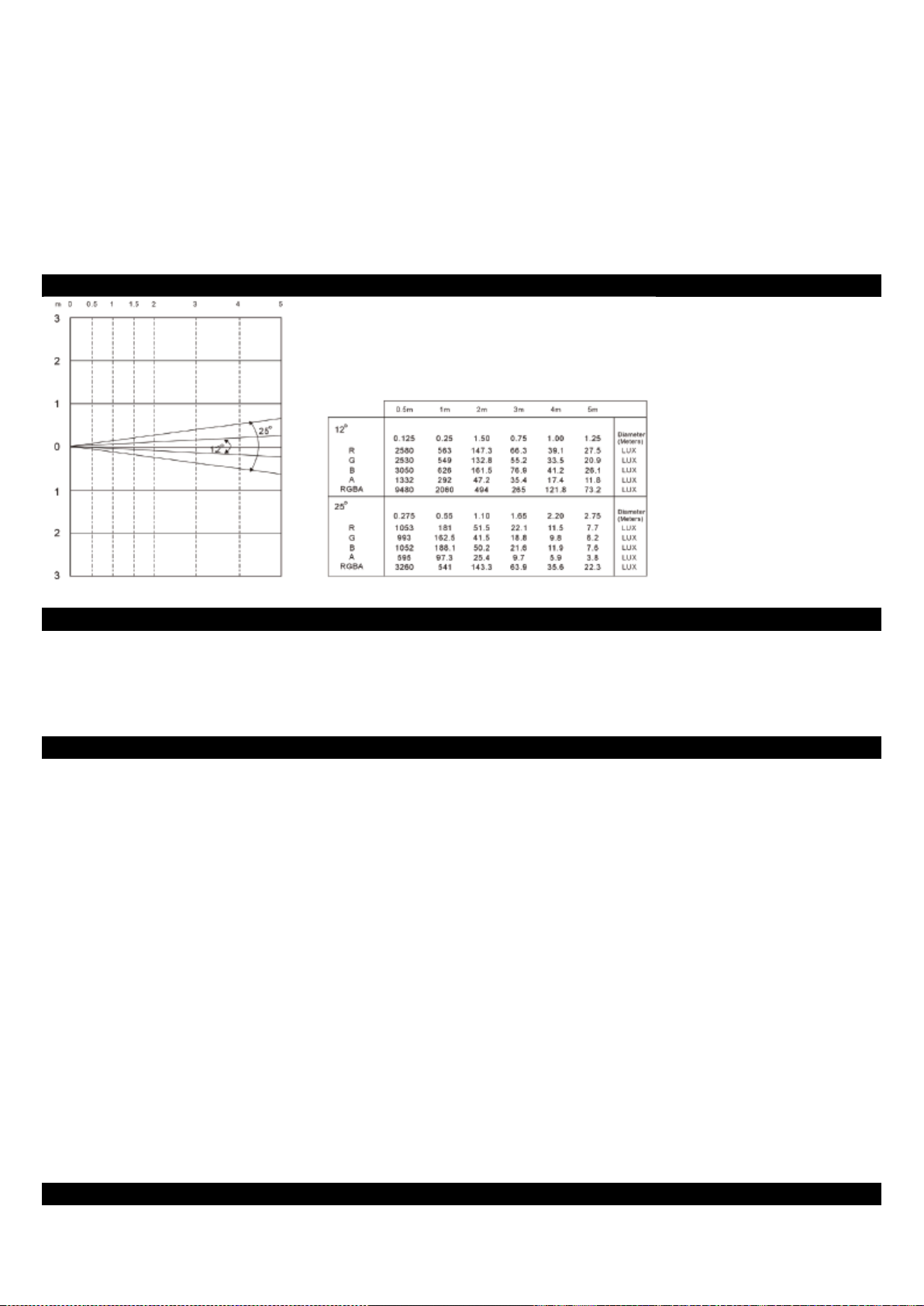

WYKRES FOTOMETRYCZNY ..................................................................................................................................................... 9

ŁADOWANIE BATERII .............................................................................................................................................................. 9

CZYSZCZENIE ........................................................................................................................................................................... 9

SPECYFIKACJE .......................................................................................................................................................................... 9

ROHS - Olbrzymi wkład w ochronę środowiska .................................................................................................................... 11

WEEE – ODPADY Z URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH ................................................................................ 11

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 4

INOZIONE
WSTĘP

Wypakowanie: Dziękujemy za zakup PinPoint Gobo COLOR firmy ADJ Products, LLC. Każdy egzemplarz
PinPoint Gobo COLOR został gruntownie przetestowany, co jest gwarancją jego prawidłowego funkcjonowania.
Należy dokładnie sprawdzić czy opakowanie nie posiada uszkodzeń powstałych w czasie transportu. Jeżeli
opakowanie nosi ślady uszkodzeń, należy sprawdzić czy urządzenie nie jest uszkodzone oraz upewnić się czy
towarzyszące mu wyposażenie konieczne do jego eksploatacji dotarło w stanie nienaruszonym. W razie
stwierdzenia uszkodzeń lub braku części, należy skontaktować się z wsparciem klienta poprzez nasz bezpłatny
numer. Prosimy o taki kontakt przed podjęciem decyzji o zwrocie urządzenia do sprzedawcy.
WSTĘP PinPoint Gobo Color firmy ADJ jest zasilanym baterią projektorem GOBO wyposażonym w 10-Watową
diodę Quad LED (RGBA 4-in-1). Posiada on 4 standardowe wymienne tarcze GOBO oraz filtr frost rozpraszający
wiązkę światła, co zapewnia szerokie i płynne podświetlenie. Po wyjęciu GOBO urządzenie może być
stosowane jako reflektor punktowy do podświetlania stolików, dekoracji albo może służyć do tworzenia efektów

specjalnych.

PinPoint Gobo Color ma bardzo prosty mechanizm wymiany tarczy GOBO, co umożliwia użytkownikowi łatwą
wymianę GOBO znajdujących się w urządzeniu na inne zgodne z indywidualnymi potrzebami. Na boku
urządzenia znajdują się suwaki służące do ręcznej regulacji fokusu i kąta wiązki światła.

Obsługa klienta: W razie jakichkolwiek problemów, prosimy o kontakt z zaufanym punktem sprzedaży
American Audio.

Istnieje również możliwość bezpośredniego kontaktu z nami: Można też skontaktować się z nami bezpośrednio:
poprzez naszą stronę internetową www.americanaudio.eu lub email: [email protected]

Ostrzeżenie! Aby zapobiec lub zmniejszyć ryzyko porażenia prądem lub pożaru, nie włączaj urządzenia w
warunkach deszczowych lub przy podwyższonej wilgotności powietrza.
Uwaga! Urządzenie nie zawiera żadnych elementów przeznaczonych do serwisowania przez użytkownika. Nie
wolno podejmować prób samodzielnych napraw gdyż skutkuje to unieważnieniem gwarancji producenta. Jeżeli
jakaś część wymaga naprawy, należy skontaktować się z American Products, LLC.

PROSIMY o recykling opakowania, jeśli to możliwe.

WSKAZÓWKI OGÓLNE

Aby w pełni wykorzystać możliwości urządzenia, prosimy o przeczytanie instrukcji obsługi i zapoznanie się z
podstawowymi funkcjami urządzenia. Instrukcja zawiera ważne informacje dotyczące bezpieczeństwa obsługi

oraz sposobu konserwacji urządzenia. Prosimy o zachowanie instrukcji obsługi w celu ponownego użycia.

CECHY

• Zasilanie baterią lub kablem

• Ściemnianie 0-100%

• Szybkie Wygaszanie & Zmiana Kolor oraz Wolne Wygaszanie & Zmiana Kolor,

• Kompatybilny z UC IR (Nie dołączony do urządzenia) oraz Airstream IR.

• Kompatybilny ze zdalnym sterownikiem ADJ LED RC2 (Nie dołączony do urządzenia)

ŚRODKI BEZPIECZEŃSTWA

• Aby zapobiec lub zmniejszyć ryzyko porażenia prądem lub pożaru, nie włączaj urządzenia w warunkach
deszczowych lub przy podwyższonej wilgotności powietrza.

• Trzymaj urządzenie z dala od wody lub innych płynów.

• Upewnij się, że napięcie pobierane przez urządzenie jest takie samo jak napięcie w sieci.

• Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony. Nie próbuj usunąć lub wyłamać bolca
uziemienia z wtyczki. Jego zadaniem jest zabezpieczenie przed porażeniem prądem i pożarem w wypadku
zwarcia wewnątrz urządzenia.

• Wyciągnij wtyczkę z kontaktu zanim włączysz urządzenie do obwodu zawierającego inne urządzenia

elektroniczne.

ŚRODKI BEZPIECZEŃSTWA (ciąg dalszy)

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 5

• Pod żadnym pozorem nie ściągaj wierzchniej obudowy. Urządzenie nie zawiera żadnych elementów
przeznaczonych do serwisowania przez użytkownika.

• Nie uruchamiaj urządzenia, jeśli pokrywa obudowy jest zdjęta.

• Nie wolno podłączać urządzenia do zestawu ściemniaczy dimmer pack.

• Instaluj urządzenie tylko w miejscach zapewniających dobrą wentylację. Odstęp pomiędzy urządzeniem i
ścianą nie powinien być mniejszy niż 15 cm.

• Nie używaj urządzenia, jeśli jakikolwiek jego element uległ uszkodzeniu.

• Urządzenie jest przeznaczone tylko do użytku wewnątrz budynku. Gwarancja na urządzenie straci ważność,
jeśli zostanie ono użyte na dworze.

• Urządzenie należy wyłączyć z kontaktu, jeśli nie jest używane przez dłuższy okres czasu.

• Instaluj urządzenie tak, aby było ono stabilne i bezpieczne.

• Przewód zasilania ułóż tak, aby nikt po nim nie chodził ani też niczego na nim nie stawiał. Zwróć szczególną
uwagę na miejsca, w których przewody wychodzą z urządzenia.

• Konserwacja – Sprzęt powinien być czyszczony zgodnie z zaleceniami wytwórcy. Szczegóły dotyczące
czyszczenia – patrz str. 9.

• Ciepło - Urządzenie powinno być umieszczone z dala od źródeł ciepła takich jak kaloryfery, rejestratory ciepła,
piece oraz innych urządzeń wytwarzających ciepło (włącznie ze wzmacniaczami).

• Urządzenie powinno być serwisowane przez wykwalifikowany personel w przypadku, gdy:
A. Kabel zasilania lub wtyczka uległy uszkodzeniu.
B. Coś spadło na urządzenie lub zostało ono zalane wodą lub innym płynem.
C. Urządzenie nie zostało schowane przed deszczem.
D. Urządzenie nie działa normalnie lub jego zachowanie znacząco się zmieniło.

BEZPIECZNE UŻYTKOWANIE BATERII

1. Użytkowanie baterii

1.1 Nie wolno dopuszczać do zwarcia biegunów

Nie należy dopuszczać do zwarcia biegunów baterii. Prowadzi to do powstania bardzo wysokiego napięcia,
które może spowodować przegrzanie baterii i w rezultacie do wycieku elektrolitu, szkodliwych oparów lub
eksplozji. Zwarcie baterii może wystąpić gdy położymy ją biegunami na powierzchni przewodzącej. Zwarcie
może prowadzić do nagromadzenia ciepła i uszkodzenia baterii. Zastosowano odpowiednie obwody z PCM w

celu zapobiegania przypadkowym zwarciom w zestawie baterii.

1.2 Uszkodzenie mechaniczne

Bateria akumulatorowa może ulec uszkodzeniu lub jej właściwości pogorszeniu jeśli upadnie, zostanie
uderzona, zgięta itp.

2. Inne

2.1 Połączenie baterii

1. Bezpośrednie lutowanie końcówek kabli lub urządzeń do baterii jest surowa zabronione.

2. Ołowiane końcówki z uprzednio przylutowanymi przewodami powinno być punktowo przyspawane do baterii.
Lutowanie bezpośrednie prowadzi do rozgrzania baterii i może uszkodzić części budowy takie jak separator i

izolator.

2.2 Zapobieganie zwarciom wewnątrz baterii akumulatorowej

Pomiędzy przewodami i bateriami jest wystarczająco dużo izolacji, aby zapewnić dodatkowe zabezpieczenie.
Budowa baterii uniemożliwia powstanie zwarcia, co mogłoby w rezultacie spowodować dymienie lub zapalenie.

2.3 Nie Wolno Rozbierać Baterii

1. Nie Wolno Rozbierać Baterii.
Może to doprowadzić do wewnętrznego zwarcia a w rezultacie do powstania szkodliwych oparów, ognia,

eksplozji lub innych problemów.

2. Płyn elektrolitowy jest szkodliwy.

BEZPIECZNE UŻYTKOWANIE BATERII (ciąg dalszy)

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 6

Płyn elektrolitowy nie może wyciekać z baterii litowo-jonowej. Jeśli dojdzie do kontaktu płynu elektrolitowego ze
skórą lub oczami, należy natychmiast skażone miejsce spłukać wodą i niezwłocznie zgłosić się do lekarza.

2.4 Nie Narażać Baterii na Przegrzanie lub Kontakt z Ogniem

Nigdy nie wrzucaj baterii do ognia i nie przypalaj. Może to doprowadzić do niebezpiecznej eksplozji.

2.5 Nie narażać baterii na kontakt z wodą lub innymi płynami

Nigdy nie należy zanurzać/wrzucać baterii do płynów takich jak woda, woda morska, napoje, w tym
bezalkoholowe, soki, kawa i inne.

2.6 Wymiana Baterii

W przypadku wymiany baterii prosimy o kontakt z obsługą klienta American DJ [phone] USA / +31 (0)45
546 85 30 (Europa).

2.7 Nie należy używać uszkodzonej baterii

W wyniku wstrząsów w transporcie bateria może ulec uszkodzeniu. W takiej sytuacji, w tym w przypadku
uszkodzenia plastykowej obudowy baterii, uszkodzenia w opakowaniu baterii, wyczuwalnego zapachu

elektrolitu lub wycieku płynu elektrolitowego, i w każdym innym przypadku, NIE WOLNO używać baterii. Baterii
z wyciekiem elektrolitu lub wyczuwalnym jego zapachem nie należy zbliżać do źródła ognia, co mogłoby
doprowadzić do zapalania lub eksplozji.

3. Przechowywanie Baterii

Baterię należy przechowywać w temperaturze pokojowej przy stopniu naładowania przynajmniej 50%. Podczas
długotrwałego przechowywania zalecamy jej naładowanie co 6 miesięcy. Takie działanie przedłuży żywotność
baterii i nie dopuści do spadku ładunku poniżej progu 30%.

4. Inne Reakcji Chemiczne

W związku z reakcjami chemicznymi zachodzącymi w baterii jej wydajność może się pogorszyć z biegiem czasu
nawet podczas długotrwałego przechowywania bez użytkowania. Ponadto, jeśli nie zachowane są określone
parametry ładowania, rozładowania, temperatury otoczenia, to żywotność baterii będzie krótsza lub urządzenie,
w którym bateria pracuje, może zostać uszkodzone wyciekiem elektrolitu. Jeśli bateria nie pracuje wystarczająco
długo, nawet po prawidłowym naładowaniu, może to oznaczać konieczność jej wymiany.

5. Zużyte Baterie

Prosimy o przestrzeganie lokalnych przepisów przy wyrzucaniu zużytych baterii.

OBSŁUGA URZĄDZENIA

Tryb Full On, Tryb 3.3W i Tryb Oszczędzania Energii:

PinPoint Gobo COLOR posiada 3 tryby LED; tryb full on, tryb 3.3W oraz tryb oszczędzania energii. Kiedy
PinPoint Gobo działa w trybie oszczędzania energii intensywność światła LED jest stopniowo zmniejszana gdy
zużycie baterii przekracza 80%. Ma to na celu przedłużenie czasu użytkowania baterii.

UWAGA: Kiedy urządzenie podłączone jest do zasilania, to nie można uruchomić trybu oszczędzania

energii.

1. Należy wcisnąć i przytrzymać przycisk MODE przez 5 sekund aby zmieniać pomiędzy trybem normalnym,
trybem 3.3W i trybem oszczędnym. Kiedy wszystkie diody zamigają dwa razy oznacza to, że PinPoint Gobo
COLOR działa w trybie full on. Kiedy niebieska dioda zamiga 5 razy, to PinPoint Gobo COLOR działa w trybie

3.3W. Kiedy zielona dioda zamiga 10 razy oznacza to, że PinPoint Gobo COLOR działa w trybie oszczędzania

energii.

2. Kiedy używamy ADJ LED RC2, należy wcisnąć przycisk BLACKOUT na 5 sekund. Kiedy wszystkie diody
zamigają dwa razy oznacza to, że PinPoint Gobo COLOR działa w trybie full on. Kiedy niebieska dioda zamiga
5 razy, to PinPoint Gobo COLOR działa w trybie 3.3W. Kiedy zielona dioda zamiga 10 razy oznacza to, że
PinPoint Gobo COLOR działa w trybie oszczędzania energii.

3. Kiedy używamy UC IR, należy wcisnąć przycisk STAND BY na 5 sekund. Kiedy wszystkie diody zamigają
dwa razy oznacza to, że PinPoint Gobo COLOR działa w trybie full on. Kiedy niebieska dioda zamiga 5 razy, to
PinPoint Gobo COLOR działa w trybie 3.3W. Kiedy zielona dioda zamiga 10 razy oznacza to, że PinPoint Gobo
COLOR działa w trybie oszczędzania energii.

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 7

OBSŁUGA URZĄDZENIA (ciąg dalszy)

Ostrzeżenie o niskim poziomie baterii:

Kiedy poziom baterii spada poniżej 30% czerwona i niebieska dioda LED migają szybko na przemian przez 5
sekund przy każdym włączeniu urządzenia. Po 5 sekundach urządzenie pracuje normalnie. Jest to tylko
ostrzeżenie o konieczności naładowania baterii.

Zasilanie:

Urządzenie posiada dwa możliwe źródła zasilania: bateria akumulatorowa i prąd stały.

• Prąd stały– Aby korzystać z urządzenia z wykorzystaniem prądu stałego należy podłączyć je do źródła
zasilania i ustawić przycisk POWER w pozycję ON.

• Zasilanie Baterią – Aby korzystać z urządzenia z wykorzystaniem zasilania baterią, należy ustawić przycisk

POWER w pozycji ON.

Blokada Przycisku Mode:

Przycisk MODE zostaje zablokowany kiedy przez 30 sekund nie zostanie naciśnięty żaden z przycisków.
Odblokowujemy urządzenie przytrzymując przez 3 sekundy przycisk MODE.

Tryby Pracy:

Możemy przełączać pomiędzy różnymi trybami pracy przyciskając MODE. Poniżej znajduje się lista trybów pracy
w porządku wyświetlania.

UWAGA: Po wyłączeniu i ponownym włączeniu zasilania urządzenie powróci do ostatniego używanego

trybu pracy.
Porządek trybów pracy:

• 64 Makr Kolorów • Szybkie Wygaszanie • Szybka Zmiana • Wolne Wygaszanie • Wolna Zmiana • LED Wył.
Ponowne wciśnięcie przycisku MODE po trybie LED Wył. ustawia urządzenie ponownie na pierwsze Makro

Koloru. Rozpoczynamy od początku listę trybów pracy.

REGULACJA FOKUSU I ZOOMU

Do regulacji fokusu i zoomu służą pokrętła znajdujące się po prawej stronie urządzenia. Aby zawęzić strumień
światła należy przekręcić pierwsze/przednie pokrętło ku przodowi urządzenia, a drugie pokrętło przekręcić ku
tyłowi. Aby poszerzyć strumień światła należy przekręcić pierwsze/przednie pokrętło oraz drugie pokrętło ku
środkowi urządzenia. Odpowiednio ustawiamy obydwa pokrętła.

INSTALACJA GOBO

PinPoint Gobo COLOR jest wyposażony w 4 wymienne tarcze gobo (patrz niżej). Aby zainstalować gobo należy
odkręcić śrubę kciukową utrzymującą uchwyt gobo znajdujący się na górze urządzenia i zdjąć go. Wyjmujemy
pierścień zabezpieczający utrzymujący tarczę gobo na miejscu. Następnie zakładamy gobo oraz pierścień
zabezpieczający.

INSTALACJA FILTRA FROST

PinPoint Gbo COLOR wyposażony jest w filtr frost. Aby zainstalować filtr należy wyjąć uchwyt gobo z
urządzenia. Wyjmujemy pierścień zabezpieczający utrzymujący tarczę gobo na miejscu. Zakładamy filtr i
wkładamy z powrotem pierścień zabezpieczający.

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 8

INSTALACJA

Urządzenie można instalować na dwa sposoby. PinPoint GO wyposażono w klamrę X-Clip, która pozwala na
montaż pod sufitami podwieszonymi. Urządzenie musi być solidnie zamocowane, tak aby w czasie jego pracy
uniknąć wibracji i zsuwania się. Należy zawsze sprawdzić czy miejsce, do którego montujemy urządzenie jest
zdolne wytrzymać obciążenie 10-krotnie większe niż waga samego urządzenia. Podczas takiej instalacji należy
zawsze używać kabla zabezpieczającego mogącego utrzymać ciężar 12-krotnie większy niż waga urządzenia.
Kabel zabezpieczający należy poprowadzić przez oczko śruby mocującej klamrę X-Clip. Można również
mocować urządzenie korzystając z magnetycznej podstawy. Należy wtedy zdemontować klamrę X-Clip
odkręcając śrubę z oczkiem. Po jej usunięciu można urządzenie przymocować do dowolnej powierzchni

magnetycznej.

Sprzęt musi być instalowany przez profesjonalistę i w miejscu, które zabezpiecza go przed dostępem

osób postronnych.

ZDALNE STEROWANIE UC IR ORAZ AIRSTREAM IR

Pilot zdalnego sterowania ma podczerwień UC-IR (sprzedawany osobno) pozwala kontrolować różne funkcje
(Patrz poniżej). Aby sterować urządzeniem należy skierować pilota na przedni jego panel i znajdować się w
odległości nie większej niż 10 metrów. PinPoint Gobo COLOR jest również kompatybilny z aplikacją Airstream
IR. Pilot IR jest dostępny u sprzedawców ADJ lub na stronie z częściami ADJ. Zdalnego pilota podłącza się się
do gniazda słuchawek smartfonu lub tabletu z systemem iOS. Chcąc sterować urządzeniem IR należy na
telefonie lub tablecie z systemem iOS ustawić maksymalny poziom głośności i skierować pilota w stronę
przedniej ściany urządzenia z odległości nie większej niż 5 metrów. Po zakupie pilota Aistream IR aplikację
ściągamy za darmo z Appstore na telefonie lub tablecie z systemem iOS. Aplikacja zawiera 3 strony narzędzi
sterowania w zależności od używanego urządzenia IR. Poniżej znajduje się opis funkcji IR z odpowiadającą im
stroną w aplikacji.

Funkcje 1 strony aplikacji:
STAND BY - Wciśnięcie tego przycisku spowoduje wygaszenie urządzenia. Ponownie przyciśnięcie przycisku

przywraca pierwotny tryb. Ten przycisk służy również do przełączania pomiędzy trybem full on, trybem 3.3W i
trybem oszczędnym.
Sposób przełączania pomiędzy trybami opisano na stronie 6.
FULL ON – przyciśnięcie i przytrzymanie tego przycisku prowadzi do maksymalnego mocy świecenia. Po
puszczeniu przycisku urządzenie powróci do poprzedniego stanu.
FADE/GOBO - Wciśnięcie tego przycisku pozwala wejść w tryb Fade.
„DIMMER +” i „DIMMER -” - Tymi przyciskami ustawiamy intensywność koloru przy włączonym trybie

statycznego koloru.

STROBE - Wciśnięcie i przytrzymanie tego przycisku uruchamia stroboskop.
COLOR - Wciśnięcie tego przycisku pozwala aktywować tryb statycznego koloru. Przyciskami 1-9 wybieramy

pożądany kolor.

1-9 - Przyciskami 1-9 wybieramy pożądany kolor w trybie statycznego koloru lub pokaz kiedy aktywny jest tryb
pokazu.

SHOW 0 - Wciśnięcie tego przycisku włącza tryb pokazu, następnie przyciskami 1-4 wybieramy szybkie
przejście koloru, szybką zmianę koloru, wolne przejście koloru lub wolną zmianę koloru.

ZDALNY STEROWANIK ADJ LED RC2

Zdalne sterowanie na podczerwień ADJ LED RC2 (sprzedawane oddzielnie) posiada wiele różnych funkcji i
umożliwia pełne sterowanie wszystkimi funkcjami PinPoint Gobo COLOR. Aby sterować dowolnym urządzeniem
należy skierować sterownik na przedni jego panel i znajdować się w odległości nie większej niż 10 metrów.
BLACKOUT - Wciśnięcie tego przycisku spowoduje wygaszenie urządzenia. Ten przycisk służy również do
przełączania pomiędzy trybem full on, trybem 3.3W i trybem oszczędnym. Sposób przełączania pomiędzy

trybami opisano na stronie 6.

SELECT PROG (PROGRAM) - Po wciśnięciu tego przycisku możemy wybrać szybkie przejście, szybką zmianę,
wolne przejście lub wolną zmianę. Aby ustawić prędkość programu należy wcisnąć Speed i ustawić ją

ZDALNY STEROWANIK ADJ LED RC2 (ciąg dalszy)

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 9

przyciskami „+" i „-". Naciśnięcie Flash uruchamia efekt stroboskopu, a przyciskami „+" i „-" ustawiamy tempo

strobowania.

MANUAL COLOR (tryb ręcznego wyboru koloru)- Przyciskając przyciski R/G/B/A wybieramy jeden z kolorów.
Przyciskami „+" i „-" ustawiamy intensywność każdego z kolorów. Wybrany kolor zostanie zapisany w pamięci.
Po wyłączeniu zasilania i jego ponownym włączeniu, włączy się ten sam zapisany kolor. Naciśnięcie Flash

uruchamia efekt stroboskopu, a przyciskami "+" & "-" ustawiamy tempo strobowania.

COLOR SELECT (tryb wyboru koloru) - Przyciskamy przycisk “1” i uruchamiamy tryb wyboru koloru.
Wybieramy makro koloru z 64 dostępnych wciskając przyciski "+" i "-". Naciśnięcie Flash uruchamia efekt

stroboskopu, a przyciskami "+" & "-" ustawiamy tempo strobowania.

WYKRES FOTOMETRYCZNY

ŁADOWANIE BATERII

Pełne ładowanie po całkowitym rozładowaniu zajmuje około 6,5 godziny przy wyłączonym urządzeniu. W celu
naładowania baterii należy podłączyć przewód zasilania do wejścia na bocznej stronie urządzenia i podłączyć
do odpowiedniego źródła zasilania.

CZYSZCZENIE

Z powodu mgły, dymu i kurzu należy okresowo czyścić soczewki wewnętrzne i zewnętrzne aby uzyskać
optymalną moc światła.

1. Do czyszczenia obudowy zewnętrznej używamy płynu do czyszczenia szkła oraz miękkiej ścierki.

2. Zewnętrzne przyrządy optyczne i lusterko czyścimy płynem do szkła i miękką ścierką, co 20 dni.

3. Przed ponownym podłączeniem urządzenia do prądu zawsze wytrzyj do sucha wszystkie części.
Częstotliwość czyszczenia zależy od środowiska, w którym sprzęt jest używany (np. dym, mgła, kurz, rosa).

SPECYFIKACJE

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 10

Model:

PinPoint Gobo COLOR

LED:

Kąt Wiązki:
Zasilanie:

Zużycie Mocy:
Czas ładowania Baterii:

Stan Baterii:

Waga:
Wymiary:

Rozmiar gobo:

Pozycja Robocza:

1 x 10W 4-in-1 RGBA LED (Czerwona, Zielona, Niebieska,
Bursztynowa)
12-25 Stopni
Bateria akumulatorowa i Zasilacz (DC8.7V 1A)
11W

6,5 godziny (przy wyłączonym urządzeniu)
5 godzin (przy włączeniu na pełną moc 10W)

10 godzin (w trybie 3.3W)
18 godzin (w trybie oszczędnym)
3 F / 1,1 kg
9,75”(D) x 2,75”(Sz) x 4”(W)
245 x 70 x 102mm

Zewnętrzna: 25,8mm
Wewnętrzna: 19mm
Grubość: 0,2mm

Dowolna bezpieczna pozycja

Uwaga: Specyfikacje, ulepszenia konstrukcji urządzenia i obsługi mogą ulec zmianie bez wcześniejszego

pisemnego powiadomienia.

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 11

ROHS - Olbrzymi wkład w ochronę środowiska

Szanowny Kliencie!

Unia Europejska wydała dyrektywę, której celem jest ograniczenie/zabronienie używania niebezpiecznych
substancji. Ta regulacja, znana jako ROHS, jest przedmiotem wielu dyskusji w branży elektronicznej.

Zabrania ona między innymi używania sześciu substancji: ołowiu (Pb), rtęci (Hg), sześciowartościowego
chromu(Cr VI), kadmu(Cd), polibromowego difenylu (PBB) jako środka zmniejszającego palność,
polibromowego eteru fenylowego (PBDE) jako środka zmniejszającego palność. Dyrektywa ta dotyczy prawie

wszystkich urządzeń elektrycznych i elektronicznych, których działanie wymaga pola elektrycznego lub
elektromagnetycznego – krótko mówiąc całej elektroniki otaczającej nas w domu i pracy.

Jako producenci urządzeń marek AMERICAN AUDIO, AMERICAN DJ, ELATION Professional i ACCLAIM
Lighting jesteśmy zobowiązani dostosować się do tej dyrektywy. Dlatego już na dwa lata przed wejściem w życie
dyrektywy ROHS rozpoczęliśmy poszukiwania alternatywnych, bezpiecznych dla środowiska naturalnego
materiałów i procesów produkcyjnych.

Zanim dyrektywa ROHS weszła w życie wszystkie nasze produkty były już produkowane zgodnie z
wymaganiami Unii Europejskiej. Dzięki regularnym audytom i testom materiałów nadal zapewniamy, że
używane podzespoły ciągle odpowiadają wymaganiom tej dyrektywy, a produkcja, na ile pozwala na to stan
techniki, przebiega w zgodzie ze środowiskiem naturalnym.

Dyrektywa ROHS jest ważnym krokiem w kierunku ochrony naszego środowiska naturalnego. My, jako
producenci, czujemy się zobowiązani mieć w tym swój udział.

WEEE – ODPADY Z URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Corocznie na wysypiskach śmieci na całym świecie lądują tysiące ton niebezpiecznych dla środowiska
naturalnego podzespołów elektronicznych. Aby zapewnić możliwie najlepszą utylizację i zużytkowanie
podzespołów elektronicznych, Unia Europejska stworzyła dyrektywę WEEE.

System WEEE (Waste of Electrical and Electronical Equipment) jest porównywalny do używanego od lat
systemu „Zielony Punkt“. Producenci urządzeń elektronicznych muszą czynnie uczestniczyć w przyszłej
utylizacji produktu już na etapie wprowadzenia go do obrotu. Zebrane w ten sposób pieniądze są przeznaczane
na rzecz wspólnego systemu utylizacji. W ten sposób zapewnione jest fachowe i zgodne z ochroną środowiska
zbiórka oraz utylizacja starych urządzeń.

Jako producent jesteśmy częścią niemieckiego systemu EAR i pracujemy na jego rzecz.

(Rejestracja w Niemczech: DE41027552)

W przypadku urządzeń marek AMERICAN DJ i AMERICAN AUDIO oznacza to, że mogą je Państwo bezpłatnie
oddać w punktach zbiórek i zostaną one tam wprowadzone do procesu recyclingu. Urządzenia marki ELATION
professional, które przeznaczone są jedynie do użytku profesjonalnego, są utylizowane bezpośrednio przez nas.
Prosimy o przesłanie ich bezpośrednio do nas po ich zużyciu, abyśmy mogli zająć się ich właściwą utylizacją.

Tak jak wspomniana wcześniej dyrektywa ROHS, tak i WEEE jest ważnym działaniem na rzecz ochrony
środowiska, a my chętnie pomagamy dbać o naturę poprzez właściwą utylizację.

Chętnie odpowiemy na wszelkie Państwa pytania oraz sugestie. [email protected]

A.D.J. Supply Europe B.V. - www.americanaudio.eu - PinPoint Gobo COLOR Instrukcja dla Użytkownika 12

A.D.J. Supply Europe B.V.

Junostraat 2

6468 EW Kerkrade

The Netherlands

www.americandj.eu
