ADJ Nucleus LED Operation Manual [nl]

Gebruikershandleiding

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 1

A.D.J. Supply Europe B.V.

Junostraat 2

6468 EW Kerkrade

The Netherlands

www.americandj.eu

Nucleus LED Inhoudsopgave

Hoofdfuncties……………………………………………………………………………………. 2
Introductie………………………………………………………………………………………... 3
Veiligheidsvoorschriften met betrekking tot elektriciteit…………………………………….. 4
Algemene veiligheidsvoorschriften……………………………………………………………. 5
Installatie…………………………………………………………………………………………. 6
Systeemmenu…………………………………………………………………………………. 8
Bediening………………………………………………………………………………………… 11
UC3 Controller…………………………………………………………………………………... 12
4-kanaals DMX Kenmerken……………………….…………………………………………... 13

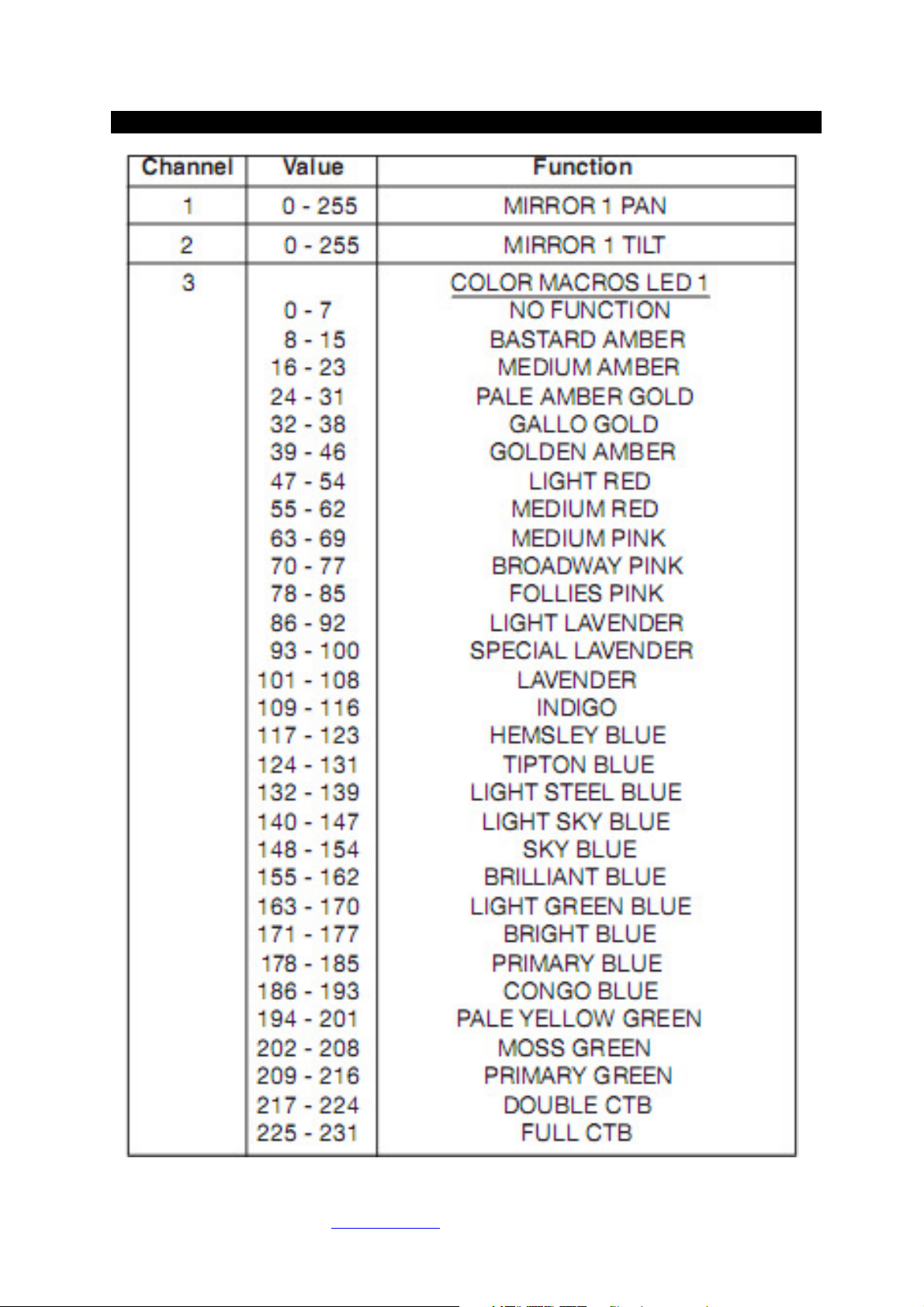

18-kanaals DMX Kenmerken…………………….…………………………………………..... 14

22-kanaals DMX kenmerken……………………………………………………………………16
Vervangen zekering…………………………………………………………………………….. 17
Onderhoud……………………………………………………………………………………….. 18
Problemen oplossen……………………………………………………………………………. 18
Technische gegevens………………………………………………………………………….. 18
ROHS…………………………………………………………………………………………….. 19
WEEE…………………………………………………………………………………………….. 19

Nucleus LED Hoofdfuncties

• DMX-512 protocol

• 4, 18 of 22 DMX kanalen

• X/Y spiegelbesturing

• 3 werkmodi: Sound Active, Show Mode en DMX control

• Ingebouwde microfoon

• Digitaal display met functietoetsen voor adressering en functie-instellingen

• Bestuurbaar via optionele UC3 controller

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 2

Nucleus LED Introductie

Algemene instructie: Lees a.u.b. de instructies in deze handleiding zorgvuldig en grondig

door alvorens het apparaat in gebruik te nemen. Deze instructies bevatten belangrijke
informatie met betrekking tot veiligheid en onderhoud tijdens gebruik. Bewaar deze instructie
bij het apparaat.

Uitpakken: Bedankt voor de aanschaf van de Nucleus LED van American DJ®. Elke
Nucleus LED wordt uitgebreid getest, zorgvuldig verpakt, en gebruiksklaar geleverd.
Controleer de verpakking nauwkeurig op schade die ontstaan kan zijn tijdens het transport.
Indien de verpakking is beschadigd, controleer dan nauwkeurig de Nucleus LED op
eventuele schade en controleer of alle meegeleverde noodzakelijk onderdelen van de
Nucleus LED aanwezig en intact zijn. In geval van schade of het ontbreken van onderdelen,
neemt u contact op met uw American DJ® dealer.

Gooi het verpakkingsmateriaal niet weg. S.v.p. recyclen voor zover mogelijk.

Introductie: De Nucleus LED is een intelligente DMX Multi-LED scan. Het apparaat kan als
stand-alone effect of in Master/Slave configuratie gebruikt worden. De Nucleus LED heeft
drie verschillende werkmodi; sound-active mode, show mode of DMX mode. In de DMX
kanaal modus kan er tussen 4, 18 of 22 DMX kanalen gekozen worden. Gebruik voor het
beste resultaat rook of speciale effect rook, dit versterkt het effect van de geprojecteerde
stralen.

Waarschuwing! Kijk nooit rechtstreeks in de lichtbron. Vermijd dit ten allen tijde, dit kan
leiden tot ernstig oogletsel.

Waarschuwing! Ter voorkoming van elektrische schok of brand, het apparaat niet
blootstellen aan regen of vocht.

Let op! Er zijn geen onderdelen in het apparaat die onderhoud behoeven. Reparaties mogen
niet door gebruikers worden uitgevoerd, hiermee vervalt de fabrieksgarantie. In het
onwaarschijnlijke geval dat het apparaat reparatie behoeft, neem dan contact op met uw
lokale dealer of stuur een mail naar [e-mail].

American DJ® is niet aansprakelijk voor schade die is veroorzaakt door het niet naleven van
deze gebruikershandleiding of door schade die is veroorzaakt door ongeautoriseerde
aanpassingen van het apparaat.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 3

Nucleus LED

Veiligheidsvoorschriften met betrekking tot elektriciteit

Waarschuwing: ter voorkoming van
brandgevaar en elektrische schok moet
het apparaat beschermd worden tegen
water en vocht.

LET OP! Ter voorkoming van elektrische
schok alleen gebruik maken van het
originele netsnoer. Maak geen gebruik
van een verlengkabel of tussenstuk met
een steker die niet volledig in het
stopcontact past.

Attentie:

1. Zorg ervoor dat het netsnoer niet wordt
beschadigd, bijvoorbeeld doordat de
kabel wordt gedraaid, geknikt of bekneld
raakt. Beschadigingen kunnen leiden tot
elektrische schok, brandgevaar of storing
in het apparaat. Houd het stopcontact
vast als u de steker eruit trekt. Niet aan
de kabel trekken.

2. Ter voorkoming van een elektrische
schok mag de behuizing nooit worden
geopend als het apparaat op de
netspanning is aangesloten. Bij
problemen kunt u contact opnemen met
uw American DJ dealer.

3. Geen metalen voorwerpen in het
apparaat steken of vloeistoffen in het
apparaat gieten. Dit kan leiden tot een
elektrische schok of storing in het
apparaat.

PAS OP!

niet openen ­gevaar voor

elektrische schok
Pas op: teneinde het risico van een
elektrische schok te verkleinen mag de
behuizing niet worden geopend.
Reparaties of veranderingen mogen niet
door gebruikers worden uitgevoerd.
Wendt u zich tot een erkende American
DJ dealer.

Dit symbool waarschuwt de gebruiker

voor ongeïsoleerde onderdelen in het

apparaat waar spanning op staat. Het

negeren van dit symbool kan ernstig

letsel, een ongeval of de dood tot gevolg

hebben.

Dit symbool geeft aan dat er in de

handleiding belangrijke informatie staat

voor gebruik en onderhoud. Het negeren

van deze informatie kan leiden tot

persoonlijk letsel of beschadiging van het

product.

LET OP! Andere toepassingen of instellingen
dan in deze handleiding beschreven worden,
kunnen gevaarlijke straling veroorzaken. De
speler mag alleen door gekwalificeerd
personeel afgeregeld en onderhouden
worden.

LET OP. Het apparaat kan storingen in
de ontvangst van radio- en
televisieontvangst veroorzaken.

Lees voor gebruik de gebruikershandleiding
zorgvuldig door. De gebruikershandleiding
bevat belangrijke informatie over de
veiligheid bij het gebruik en over het
onderhoud van dit apparaat. Let vooral op de
symbolen en waarschuwingstekens die op
het apparaat en in de gebruikershandleiding
staan. Bewaar deze handleiding bij het
apparaat.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 4

Nucleus LED Algemene veiligheidsvoorschriften

1. Handleiding lezen - Voor gebruik van de apparatuur de gebruikershandleiding zorgvuldig
lezen en de handleiding bewaren.

2. Waarschuwingen in acht nemen - Alle waarschuwingen op het product en in de
gebruikershandleiding dienen precies opgevolgd te worden. Verwijder geen
waarschuwingstekens van het product.

3. Reinig het apparaat alleen met een pluisvrije droge doek. Gebruik geen agressieve
poetsmiddelen of middelen die oplosmiddel bevatten.

4. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen.

5. Water en vocht - Het apparaat mag NIET in de buurt van water gebruikt worden. Bijv.
naast het bad, wasbak, spoelbak, in een vochtige kelder, in de buurt van het zwembad
en/of vergelijkbare plaatsen.

6. Plaats het apparaat op een stabiele ondergrond, zodanig dat het in geen geval naar
beneden kan vallen.

7. Vervoer het apparaat voorzichtig, bij voorkeur in de originele verpakking of in een
daarvoor bedoelde flightcase. Vermijd schokken en stoten.

8. Openingen dienen voor de ventilatie en voorkomen oververhitting. Ventilatie is
noodzakelijk om het betrouwbaar functioneren van het apparaat te garanderen.
Openingen mogen niet afgedekt worden of verstopt raken. Oververhitting leidt tot
storingen en verhoogt de kans op brandgevaar. Het apparaat mag niet op een bed, bank,
tapijt of een vergelijkbare ondergrond geplaatst worden. Het apparaat mag niet in een
boekenkast of in een rek ingebouwd worden, tenzij de noodzakelijke ventilatie
gegarandeerd is.

9. Hittebronnen - Het apparaat verwijderd houden van warmtebronnen zoals radiatoren,
verwarmingselementen, ovens en andere apparatuur (incl. versterkers) die hitte
produceren.

10. Stroomvoorziening - De Nucleus LED mag alleen worden aangesloten op een
stroomvoorziening zoals aangegeven in de gebruikershandleiding of op het apparaat.
Sluit het apparaat nooit aan op een dimmer.

11. Wanneer het apparaat is geleverd met een netsteker met randaarde (VDE), dan dient
deze ook op een stopcontact met randaarde te worden aangesloten. Dit is belangrijk voor
een goede werking en verhoogt de veiligheid.

12. Aansluitkabels dienen zo te worden gelegd dat men er niet over kan struikelen. Voorkom
dat kabels geknikt worden of bekneld raken. Sluit de stekers alleen aan op de daarvoor
bedoelde aansluitingen.

13. Indien een buitenantenne direct of indirect op het apparaat is aangesloten, dient u de
voorschriften voor het plaatsen en aarden van antennes op te volgen. Dit ter voorkoming
van blikseminslag. Plaats nooit een buitenantenne in de buurt van hoogspanningsmasten
of hoogspanningskabels.

14. Trek bij onweer de netsteker uit het stopcontact om het apparaat voor stroompieken op
het net te beveiligen. Een blikseminslag op het lichtnet zal het apparaat naar alle
waarschijnlijkheid beschadigen.

15. Voorkom overbelasting van de elektriciteitsgroep. Overbelasting kan brandgevaar tot
gevolg hebben.

16. Zorg dat geen voorwerpen en of vloeistoffen in het apparaat komen om kortsluiting of
elektrische schokken te voorkomen.

17. Onderhoud - De gebruiker mag geen reparaties of onderhoud uitvoeren, tenzij dit in de
gebruikershandleiding is aangegeven. Alle overige verrichtingen dienen door hiervoor
gekwalificeerd personeel te worden uitgevoerd. Bij zichtbare schade aan het apparaat
dient u de netsteker uit het stopcontact te verwijderen en het apparaat bij de
servicedienst ter reparatie aan te bieden.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 5

Het apparaat moet ook in de volgende gevallen naar de servicedienst worden gebracht:

Nucleus LED Installatie

• Kabel of steker zijn beschadigd.

• Vloeistoffen of vreemde voorwerpen zijn in het apparaat gekomen.

• Het apparaat is blootgesteld aan regen of water.

• Het apparaat functioneert niet, of niet volgens de gebruiksaanwijzing.

18. Gebruik alleen originele onderdelen of onderdelen die door de fabrikant zijn aanbevolen.
De garantie vervalt indien er geen originele onderdelen worden gebruikt.

Serienummer en typenummer van dit apparaat staan op de achterkant. Noteer dit nummer
hier en bewaar deze notities.

Typenummer……………………………………………………………………………………………
Serienummer……………………………………………………………………………………………

Aankoop:

Aankoopdatum…………………………………………………………………………………………
Dealer…………………………………………………………………………………………………..
Adres dealer……………………………………………………………………………………………
Telefoonnummer dealer………………………………………………………………………………

Stroomvoorziening: De Nucleus LED mag alleen worden aangesloten op een
stroomvoorziening zoals aangegeven is in de gebruikershandleiding of op het apparaat.

DMX-512: DMX is de afkorting van Digital Multiplex en is een universeel internationaal
protocol voor communicatie tussen intelligente effecten en controllers. Een DMX controller
stuurt data instructies naar het aangesloten effect. DMX data wordt serieel van lichteffect
naar lichteffect doorgekoppeld via de DATA “IN” en DATA “OUT” XLR aansluitingen op alle
DMX apparaten (de meeste controllers hebben alleen een DATA “OUT” aansluiting).

DMX Linking: DMX is een taal waarmee alle merken en modellen van verschillende
fabrikanten, indien ze DMX compatibel zijn, met elkaar verbonden, en door één
besturingsorgaan bediend kunnen worden. Om gegarandeerd te zijn van correcte DMX data
transmissie dient u steeds de kortst mogelijke kabel te gebruiken. De volgorde waarin de
lichteffecten zijn aangesloten op een DMX leiding heeft geen invloed op de DMX
adressering. Bijv.: een lichteffect met DMX adres 1 kan willekeurig op de DMX lijn worden
aangesloten, in het midden, in het begin of op het einde. Indien een lichteffect
geprogrammeerd is met adres 1, zal de controller alle data gericht aan adres 1 naar het
specifieke apparaat zenden, ongeacht de positie in de DMX lijn.

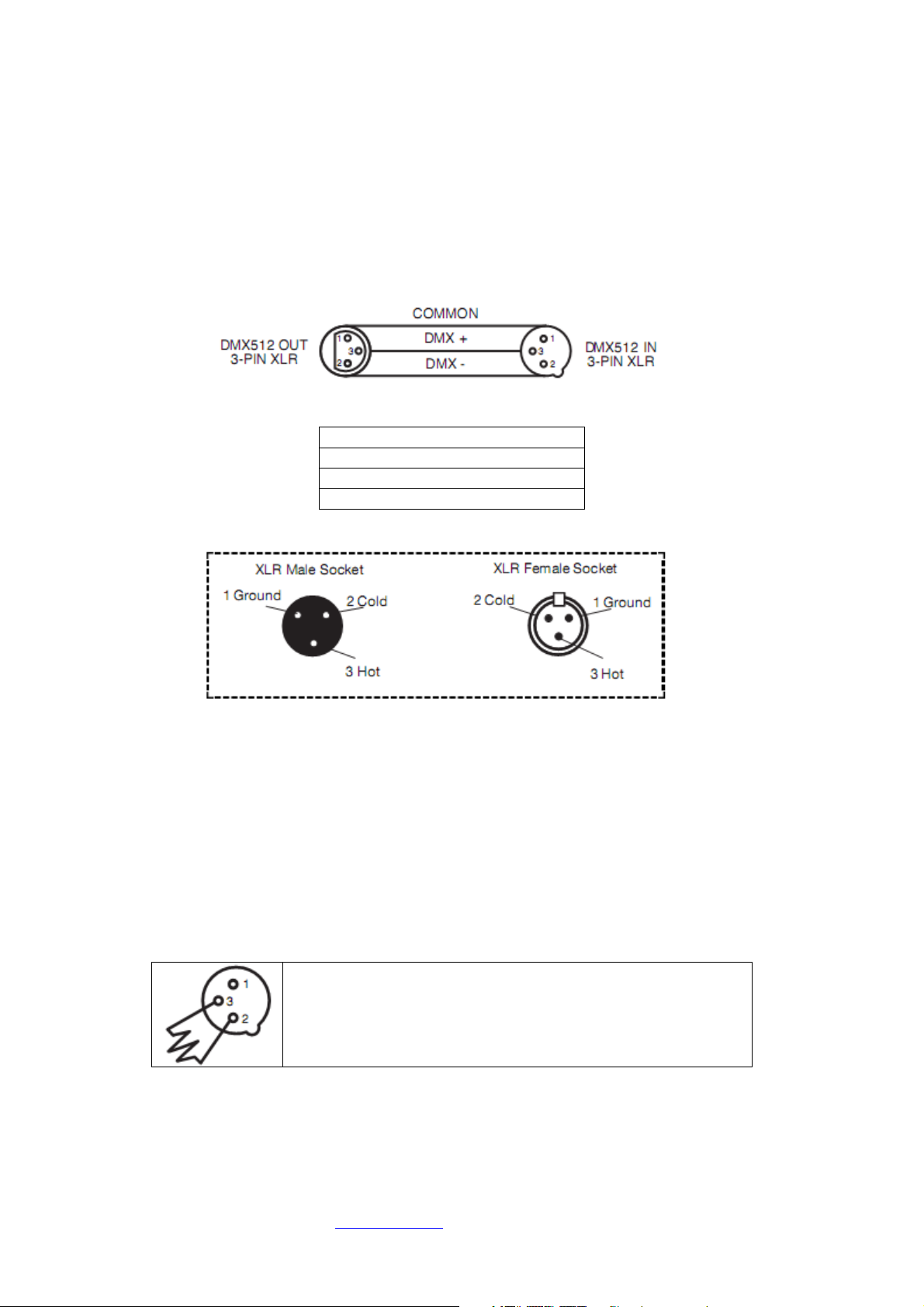

DATA KABEL (DMX kabel) productvereisten (voor DMX en Master/Slave toepassing):

De Nucleus LED kan via het DMX-512 protocol gestuurd worden. De
Nucleus LED heeft 3 DMX kanaalmodi, een 4-kanaals, een 18­kanaals en een 22-kanaals modus. Het DMX adres wordt
elektronisch ingevoerd op het achterpaneel van de Nucleus LED.
Zowel het apparaat als de DMX controller moeten een 3-polige XLR
connector voor data-ingang en data-uitgang hebben (zie fig. 1).
Aanbevolen zijn de Accu-Cable DMX kabels. Indien u uw eigen
kabels maakt dient u erop te letten 2-aderige afgeschermde 110
Ohm kabel te gebruiken (te verkrijgen bij de professionele licht- en

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 6

geluidsvakhandel). De kabels moeten voorzien zijn van een mannelijke en vrouwelijke XLR
connector. Let er ook op dat de DMX kabel in serie en niet parallel wordt aangesloten.

OPMERKING: Volg figuur twee en drie, indien u uw eigen kabel maakt. Gebruik de aardlip
van de XLR connector niet. De afscherming van de DMX kabel wordt niet op de aardlip of
op de behuizing van de XLR connector aangesloten. Dit kan kortsluiting veroorzaken of
onberekenbaar functioneren ten gevolge hebben.

Fig. 2

XLR Pinbezetting

Pin 1 = massa
Pin 2 = - signaal
Pin 3 = + signaal

Fig. 3

EXTRA AANWIJZING: Afsluitweerstand. Indien langere stukken kabel worden gebruikt,

wordt het aanbevolen om een afsluitweerstand te gebruiken op het laatste apparaat teneinde
storingen te voorkomen. Een afsluitweerstand is een 110-120 Ohm ¼ watt weerstand die is
verbonden tussen pin 2 en 3 van een mannelijke XLR connector (DATA + en DATA -). Deze
afsluitweerstand wordt op de vrouwelijke XLR connector aangesloten van het laatste
apparaat in de DMX keten en dient als eindstop van het circuit. Het gebruik van een
afsluitweerstand (ADJ onderdeel nummer 392128) verkleint de kans op storingen. (Zie Fig.

4)

Een afsluitweerstand verkleint de kans op signaalstoringen
en voorkomt interferentie- en signaaloverdrachtproblemen.
Het is altijd raadzaam een DMX afsluitweerstand (110-120
Ohm / ¼W) tussen Pin 2 (DMX-) en Pin 3 (DMX+) van het
laatste apparaat in de DMX keten aan te sluiten.

Fig. 4

5-POLIGE XLR DMX CONNECTOREN. Sommige fabrikanten gebruiken 5-polige XLR
connectoren voor DATA transmissie in plaats van 3-polige. 5-Polige XLR apparaten kunnen
worden geïmplementeerd in een 3-polige XLR DMX lijn. Wanneer 5-polige XLR connectoren

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 7

worden gebruikt in een 3-polige DMX lijn, moet er een kabeladapter worden gebruikt. Deze

Nucleus LED Systeemmenu

adapters zijn verkrijgbaar in de professionele vakhandel. Onderstaande tabel geeft de details
voor de juiste kabelconversie.

3-polige XLR naar 5-polige XLR Kabelconversie

Geleider 3-polige XLR Female (Uit) 5-polige XLR Male (In)

Massa / Afscherming Pin 1 Pin 1

Data (- signaal) Pin 2 Pin 2

Data (+ signaal) Pin 3 Pin 3

Niet gebruikt Pin 4 – Niet gebruiken
Niet gebruikt Pin 5 – Niet gebruiken

Systeemmenu: Druk na het wijzigen van instellingen op de ENTER toets ter
bevestiging of wacht gedurende 8 seconden voor automatische installatie van de
gewijzigde instelling. Druk op de MENU toets om het systeemmenu te verlaten als er
geen instellingen worden gewijzigd.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 8

– Instellen DMX adres

1. Druk zo vaak op de MENU, UP of DOWN toetsen totdat “ADDR” in het display

verschijnt. Druk op ENTER.

2. Het actuele adres wordt knipperend in het display weergegeven. Druk op de UP of

DOWN toetsen om het gewenste adres te vinden. Druk op de ENTER toets om het
geselecteerde DMX adres vast te leggen.

– In dit menu kan gekozen worden voor een 4-kanaals, een 18-kanaals of een

22-kanaals DMX besturing.

1. Druk zo vaak op de MENU toets totdat “CHND” in het display verschijnt. Druk op de
ENTER toets. “4CH”, “18CH” of “22CH” wordt in het display weergegeven.

2. Druk zo vaak op de UP of DOWN toetsen totdat de gewenste DMX modus in het
display verschijnt en druk op de ENTER toets ter bevestiging. Zie pagina 13 t/m 17
voor DMX kanaalmodi en kenmerken.

– In dit menu kan gekozen worden om het apparaat als Master of als Slave te

programmeren in een Master/Slave configuratie.

1. Druk zo vaak op de MENU toets totdat “SLND” in het display verschijnt. Druk op de
ENTER toets. In het display verschijnt “MAST”, “SL1” of “SL2”.

2. Druk zo vaak op de UP of DOWN toetsen totdat de gewenste instelling in het display
verschijnt en druk op de ENTER toets ter bevestiging.

In een Master/Slave configuratie kan een apparaat als Master worden
aangewezen en het volgende apparaat als “SL2” worden geprogrammeerd. De
bewegingen van beide apparaten zijn nu ten opzichte van elkaar geïnverteerd.

– Showmodi 0-18 (op de fabriek geprogrammeerd)

Schakel bij gebruik van de Showmode de sound-active functie uit.

1. Druk zo lang op de MENU toets totdat “SHND” in het display verschijnt. Druk op de
ENTER toets.

2. “Sh X” wordt in het display weergegeven. X staat voor een nummer van 1-18.
Programmanummers 1-18 zijn op de fabriek voorgeprogrammeerde shows. “Sh 0”
daarentegen is een random modus (d.w.z. dat de shows in willekeurige volgorde
worden afgespeeld). Druk op de UP of DOWN toetsen om de gewenste show te
selecteren en druk op de ENTER. Houd vervolgens de MENU toets minimaal 3
seconden ingedrukt ter bevestiging.

– Sound-active modus.

1. Druk zo vaak op de MENU toets totdat “SOUN” in het display verschijnt. Druk op de
ENTER toets.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 9

2. In het display verschijnt “ON” of “OFF”. Druk op de UP of DOWN toets en selecteer
“ON” voor het activeren van de sound-active modus of “OFF” voor het deactiveren
van de sound-active modus.

3. Druk op ENTER en houd vervolgens de MENU toets minimaal 3 seconden ingedrukt
ter bevestiging.

– Black-out of stand-by modus.

1. Druk zo vaak op de MENU toets totdat “BLND” in het display verschijnt en druk op
ENTER. In het display verschijnt “YES” of “NO”.

2. Druk voor black-out zo vaak op de UP of DOWN toets totdat “YES” in het display
verschijnt en druk op ENTER ter bevestiging. Het apparaat staat nu in de black-out
modus. Om black-out uit te schakelen dient “NO” geselecteerd te worden en met
ENTER bevestigd te worden.

– Met deze functie kan het LCD display na 10 seconden automatisch

uitschakelen.

1. Druk zo vaak op de MENU toets totdat “LED” in het display verschijnt en druk op
ENTER.

2. In het display verschijnt “ON” of “OFF”. Met de UP of DOWN toets kan “ON”
geselecteerd worden om het display continu aan te laten, of “OFF” om het display
automatisch na 10 seconden uit te schakelen.

3. Druk op de ENTER toets ter bevestiging.

– Deze functie draait het display 180°.

1. Druk zo vaak op de MENU toets totdat “dISP” in het display verschijnt en druk op
ENTER.

2. In het display wordt “dISP” of “dSIP” weergegeven. Druk zo vaak op de UP of DOWN
toetsen totdat de gewenste instelling in het display verschijnt.

3. Druk op ENTER en houd vervolgens de MENU toets minimaal 3 seconden ingedrukt
ter bevestiging.

– In deze functie doorloopt het apparaat een zelftestprogramma.

1. Druk zo vaak op de MENU toets totdat “TEST” in het display verschijnt en druk op
ENTER.

2. Het apparaat doorloopt nu een zelftestprogramma.

– Met deze functie kan handmatig iedere individuele functie worden getest.

1. Druk zo vaak op de MENU toets totdat “MANU” in het display verschijnt en druk op
ENTER.

2. Druk zo vaak op de UP of DOWN toetsen totdat de gewenste functie is gevonden die
handmatig getest dient te worden en druk op de ENTER om de test te starten.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 10

– Met deze functie kan de speelduur van het apparaat worden aangegeven.

Nucleus LED Bediening

1. Druk zo vaak op de MENU toets totdat “FHRS” in het display verschijnt. Druk op
ENTER.

2. In het display verschijnt de speelduur van het apparaat. Druk op MENU om de functie
te verlaten.

– Gebruik deze functie om de Software versie van het apparaat weer te geven.

1. Druk zo vaak op de MENU toets totdat “VER” in het display verschijnt. Druk op
ENTER.

2. In het display verschijnt de software versie. Druk op MENU om het menu te verlaten.

– Met deze functie kan het apparaat worden gereset.

1. Druk zo vaak op de MENU toets totdat “RSET” in het display verschijnt. Druk op
ENTER.

2. Het apparaat zal nu resetten.

Bedieningsmogelijkheden: De Nucleus LED heeft drie verschillende werkmodi. In iedere
modus kan het apparaat als stand-alone apparaat of in Master/Slave configuratie gebruikt
worden. De drie mogelijkheden zullen hierna gedetailleerd toegelicht worden.

• Sound Active Mode – Het apparaat reageert op geluid.

• Show Mode – Selecteer een van de 18 voorgeprogrammeerde shows.

• DMX Control Mode – Met deze functie kunnen de eigenschappen van ieder

apparaat afzonderlijk bediend/gecontroleerd worden met een standaard DMX-512
controller, bijv. de Elation Show Designer™.

MASTER/SLAVE BEDIENING (SOUND ACTIVE): Met deze functie kunnen tot 16 apparaten
met elkaar verbonden worden en zonder controller functioneren. De apparaten reageren op
geluid. In de Master/Slave functie stuurt een apparaat het programma aan en de andere
apparaten reageren hierop. Elk willekeurig apparaat kan zowel Master als Slave zijn.

1. Gebruik standaard XLR DMX kabel, verbind de apparaten met elkaar via de XLR
connector aan de achterkant van de apparaten. De mannelijke XLR connector is de
input en de vrouwelijke XLR connector is de output. Het eerste apparaat in de keten
(Master) gebruikt alleen de vrouwelijke connector. Het laatste apparaat in de keten
gebruikt alleen de mannelijke connector. Indien langere stukken kabel worden
gebruikt is het raadzaam een afsluitweerstand te gebruiken bij het laatste apparaat.

2. Druk bij het Master apparaat zo vaak op de MENU toets totdat “SLND” in het display
verschijnt en druk op ENTER. Druk op de UP of DOWN toets totdat “MAST” in het
display verschijnt en druk op ENTER. Zoek het gewenste programma op het Master
apparaat en selecteer door op de ENTER knop te drukken.

3. Druk bij de Slave apparaten zo vaak op de MENU toets totdat “SLND” in het display
verschijnt. Selecteer de gewenste Slave modus en druk op ENTER.

4. De Slave apparaten volgen nu het Master apparaat.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 11

DMX CONTROL MODE: Met deze functie kan een universele DMX-512 controller worden

Nucleus LED UC3 Controller

gebruikt om alle afzonderlijke functies te bedienen. Met de DMX controller kunnen unieke, op
ieders persoonlijke wensen toegesneden programma’s worden gecreëerd.

1. De Nucleus LED heeft 3 DMX kanaalmodi; een 4-kanaals modus, een 18-kanaals
modus en een 22-kanaals modus. Zie pagina 13 t/m 17 voor een gedetailleerde
beschrijving van de DMX waarden en kenmerken.

2. Volg de installatieprocedure van pagina 6 en 7 voor gebruik van het apparaat in de
DMX modus. Volg tevens de installatieprocedure volgens de specificaties van de
DMX controller.

3. Gebruik de faders op de controller om de DMX waarden in te stellen.

4. Hierdoor bestaat de mogelijkheid eigen programma’s te creëren.

5. Volg de instructies van pagina 9 voor het instellen van een DMX adres.

6. Gebruik een eindweerstand op het laatste apparaat in de keten bij het gebruik van
langere stukken kabel.

7. Raadpleeg de gebruikershandleiding van uw DMX controller voor hulp of vragen als
apparaat in DMX modus werkt.

SOUND ACTIVE MODE: Met deze functie kan een enkel apparaat, of meerdere aan elkaar
gekoppelde apparaten, functioneren op de beat van de muziek.

1. Druk zo vaak op de MENU toets totdat “SOUN” in het display verschijnt en druk op
ENTER.

2. Druk op de UP of DOWN toets totdat “ON” in het display verschijnt en druk op
ENTER. Houd vervolgend de MENU toets minimaal 3 seconden ingedrukt om te
bevestigen.

3. De optionele UC3 controller (niet meegeleverd) kan worden gebruikt voor het
bedienen van de verschillende functies, inclusief black-out.

SHOW MODE: Met deze functie doorloopt het apparaat een van de 18
voorgeprogrammeerde shows.

1. Druk zo vaak op de MENU toets totdat “SHND” in het display verschijnt en druk op
ENTER.

2.

Druk op de UP of DOWN toets totdat het gewenste showprogramma in het display
verschijnt en druk op ENTER. (kijk voor meer details bij systeemmenu SH0-SH18).
Houd vervolgend de MENU toets minimaal 3 seconden ingedrukt om te bevestigen.

3. De optionele UC3 controller (niet meegeleverd) kan worden gebruikt voor het
bedienen van de verschillende functies, inclusief black-out.

Stand-by Black-out
Functie 1. Sync. Strobe in wit

2. Sound Strobe in wit

3. Sound Strobe in kleur

Kies kleur
Rood – Groen –
Oranje – Roze – Geel

Kies show

1 - 18

– Cyaan – Blauw –
Magenta – Wit

Modus Stroboscoop (LED uit) Show (LED aan) LED knippert

traag

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 12

Nucleus LED 4-kanaals DMX kenmerken

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 13

Nucleus LED 18-kanaals DMX kenmerken

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 14

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 15

Nucleus LED 22-kanaals DMX kenmerken

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 16

Nucleus LED Vervangen Zekering

Verwijder de steker uit het stopcontact. De zekeringhouder bevindt zich naast de ingang van
de stroomkabel. Maak de zekeringhouder open met een schroevendraaier en verwijder de
kapotte zekering. Vervang de zekering door een gelijkwaardige nieuwe zekering.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 17

Nucleus LED Onderhoud

Nucleus LED Problemen oplossen

Nucleus LED Technische gegevens

Schoonmaken apparaat: voor een optimaal lichteffect dient zowel de interne als de externe

optische lenzen en de spiegels regelmatig gereinigd te worden en te worden ontdaan van
aanslag ontstaan door nevel, rook en stof. De schoonmaakfrequentie is afhankelijk van de
omgeving waarin het apparaat wordt gebruikt. Bij veelvuldig gebruik in een club adviseren
we het apparaat maandelijks te reinigen. Regelmatig onderhoud garandeert een lange
levensduur en een scherpe heldere output.

1. Gebruik normale glasreiniger en een zachte doek om de behuizing te reinigen.

2. Maak met een zachte borstel de ventilatieopeningen schoon.

3. Reinig de externe optiek en de spiegel iedere 20 dagen met glasreiniger en een
zachte doek.

4. Reinig de interne optiek iedere 30-60 dagen met glasreiniger en een zachte doek.

5. Zorg dat alle onderdelen en de behuizing volledig droog zijn alvorens het apparaat
weer op de netspanning aan te sluiten.

Hieronder staan een aantal mogelijk problemen met de bijbehorende oplossingen.
Apparaat doet niets:

1. Controleer of het apparaat correct op de netspanning is aangesloten.

2. Controleer vervolgens de externe zekering. De zekering is op het achterpaneel van
het apparaat gemonteerd.

3. Controleer of de zekeringhouder compleet en juist is gemonteerd.

Apparaat reageert niet op geluid:

Het apparaat reageert alleen op lage frequenties. Zachte en hoge tonen activeren het
apparaat niet, evenals zachtjes tikken tegen de microfoon.

Neem bij alle andere problemen contact op met uw American DJ® dealer.

MODEL: Nucleus LED
Netspanning: 120v~230v / 50Hz~60Hz
LED’s: 6 x 3 Watt 3-in-1 LED
Verbruik: 60W
Afmetingen (L x B x H): 544mm x 496mm x 175mm
Kleuren: RGB
Gewicht: 9kg
Zekering: 4A (120V) & 2A (230V)
Werkcyclus (duty cycle): geen (apparaat kan continu zonder tussenpauzen

worden gebruikt)

DMX: 3 DMX kanaalmodi; 4, 18 en 22 kanalen
Sound Active: Ja
Bedrijfslocatie: Iedere gewenste veilige positie

ATTENTIE: Specificaties en aanpassingen in het ontwerp van het apparaat onder

voorbehoud.

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 18

ROHS - Een belangrijke bijdrage tot behoud van ons milieu

Het Europees Parlement heeft een aantal richtlijnen opgesteld waarin het gebruik van
gevaarlijke stoffen wordt verboden of verminderd. Deze regeling, genaamd ROHS, is een
veel besproken thema in de elektronica branche.

Er worden o.a. een zestal stoffen verboden:
Lood (Pb), kwikzilver (Hg), zeswaardig chroom (CR VI), cadmium ( Cd), broomhoudende
vlamvertragers (PBB en PBDE).

Deze richtlijnen gelden voor alle elektrische en elektronische apparatuur, kortom alle
elektrische apparaten die we thuis of op het werk gebruiken.

Als fabrikant van de apparaten met de merknamen AMERICAN AUDIO, AMERICAN DJ en
ELATION professional zijn wij verplicht ons aan deze richtlijnen te houden. Reeds 2 jaar
voor het ingaan van de ROHS richtlijnen zijn wij gestart met het zoeken naar alternatieve,
milieu vriendelijke materialen en productieprocessen. Ruim voor de ingangsdatum van de
ROHS richtlijnen werden al onze apparaten volgens de normen van het Europees Parlement
geproduceerd. Door regelmatige controles en materiaaltests vergewissen we ons dat de
toegepaste onderdelen steeds aan de richtlijnen voldoen en dat de producten zo vriendelijk
mogelijk worden geproduceerd.

De ROHS regeling is een belangrijke stap voor het behoud van ons milieu. Wij als fabrikant
voelen ons verantwoordelijk om hieraan ons deel bij te dragen.

WEEE - Afvoeren en recyclen van elektrische en elektronische apparatuur

Jaarlijks worden er wereldwijd duizenden tonnen milieuverontreinigende
elektronicaonderdelen op de vuilstortplaatsen gedumpt. Om een verantwoord afvoeren en
recyclen van elektronische onderdelen te garanderen heeft het Europees Parlement de
WEEE (Waste of Electrical and Electronical Equipment) richtlijnen opgesteld.

Als fabrikant zijn wij bij de Nederlandse stichting NVMP aangesloten onder aansluitnummer

1312. Deze vereniging regelt de inzameling en verwerking van elektrische apparaten, die
betaald wordt uit een verwijderingsbijdrage.

Net als de eerder genoemde ROHS is de WEEE een belangrijke bijdrage tot behoud van het
milieu en werken wij graag mee om de natuur door deze manier van recyclen te ontlasten.

Neem voor vragen of suggesties contact op met: [e-mail].

A.D.J. Supply Europe B.V.

Junostraat 2

6468 EW Kerkrade

The Netherlands

www.americandj.eu

American DJ - www.americandj.eu – Nucleus LED – Gebruikershandleiding pagina 19
