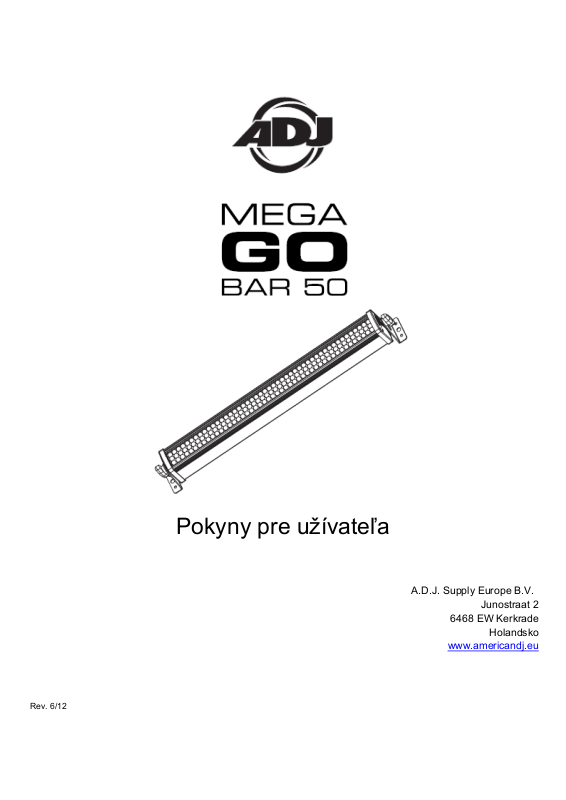

ADJ Mega Go Bar 50 Operation Manual [sk]
Rev. 6/12
Pokyny pre užívateľa
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Holandsko
www.americandj.eu
Obsah
ÚVOD......................................................................................................................................................................................3
VLASTNOSTI............................................................................................................................................................................3
INŠTALÁCIA.............................................................................................................................................................................3
BEZPEČNOSTNÉOPATRENIA...................................................................................................................................................4
OPATRENIAPRIBATÉRII..........................................................................................................................................................4
PRÍPRAVA................................................................................................................................................................................5
POKYNYNAPREVÁDZKU.........................................................................................................................................................7
KONFIGURÁCIAMASTER‐SLAVE.............................................................................................................................................9
PREVÁDZKAADJLEDRC..........................................................................................................................................................9
1KANÁLOVÝ–DMXHODNOTYAFUNKCIE
..........................................................................................................................11
2KANÁLOVÝ–DMXHODNOTYAFUNKCIE..........................................................................................................................11
3KANÁLOVÝ–DMXHODNOTYAFUNKCIE..........................................................................................................................11
4KANÁLOVÝ–DMXHODNOTYAFUNKCIE..........................................................................................................................12
5KANÁLOVÝ–DMXHODNOTYAFUNKCIE..........................................................................................................................12
6KANÁLOVÝ–DMXHODNOTYAFUNKCIE..........................................................................................................................12
7KANÁLOVÝ–DMX
HODNOTYAFUNKCIE..........................................................................................................................13
STAVBATÉRIEANABÍJANIE..................................................................................................................................................14
NAPÁJACÍKÁBELREŤAZOVÉSPOJENIE.................................................................................................................................14
VÝMENAPOISTKY.................................................................................................................................................................15
ODSTRAŇOVANIEPROBLÉMOV............................................................................................................................................15
ČISTENIE................................................................................................................................................................................15
PARAMETRE..........................................................................................................................................................................16
ROHSVeľkýpríspevokprizachovaníživotnéhoprostredia................................................................................................17
WEEE–Likvidácia
elektrickýchaelektronickýchzariadení.................................................................................................18
POZNÁMKY...........................................................................................................................................................................19
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Bar 50 Návod na použitie Strana 2
ÚVOD
Vybalenie: Ďakujeme vám za to, že ste si zakúpili Mega Go Bar 50 od spoločnosti American DJ®. Každé
zariadenie Mega Go Bar 50 bolo dôkladne testované a bola dodané v dokonale prevádzkyschopnom stave.
Starostlivo skontrolujte dodací obal na škody, ku ktorým mohlo dôjsť počas prepravy. Ak obal vyzerá byť
poškodený, starostlivo skontrolujte, či vaše zariadenie nie je poškodené a skontrolujte, či všetky príslušenstvá,
nevyhnutné pre prevádzku jednotky boli zaslané nepoškodené. V prípade zisteného poškodenia, alebo
v prípade chýbajúcich častí prosím kontaktujte naše bezplatné zákaznícke číslo ohľadom ďalších pokynov.
Nevracajte túto jednotku vášmu predajcovi bez toho, aby ste najprv kontaktovali zákaznícku podporu.
Úvod: Zariadenie American DJ® Mega GO Bar 50 je stĺpcové LED DMX inteligentné zariadenie, napájané
dobíjateľnou lítiovou batériou. Táto jednotka vám poskytuje voľnosť postaviť vaše zariadenie kam chcete bez
obmedzenia s napájaním. Zabudovaná batéria dokáže zariadenie udržať v činnosti 8 hodín (naplno) z jedného
kompletného nabitia. Toto zariadenie sa dá použivať ako samostatné alebo pripojené do konfigurácii
master/slave. Toto svetlo má päť prevádzkových režimov: Zvukovo aktivovaný režim, automatický režim, RGB
režim, režim statickej farby a režim DMX regulácie.
Zákaznícka podpora: Pokiaľ sa stretnete s akýmikoľvek problémami, kontaktujte prosím vašu dôveryhodnú
predajňu American Audio.
Tak isto ponúkame možnosť priameho kontaktovania: Môžete nás kontaktovať cez našu webovú stránku
www.americandj.eu
Upozornenie! Aby ste predišli alebo znížili riziko úrazu elektrickým prúdom alebo požiarom, nevystavujte
túto jednotku dažďu alebo vlhkosti.
Pozor! Táto jednotka neobsahuje žiadne časti, ktorých údržbu by mohol vykonávať užívateľ. Nepokúšajte
o žiadne opravy, pokiaľ tak urobíte, zneplatníte záruku z výroby. V nepravdepodobnom prípade, keby si vaša
jednotka vyžadovala servis, kontaktujte prosím spoločnosť American DJ.
alebo cez email: support@americandj.eu
Pokiaľ je to možné, RECYKLUJTE prosím obal.
VLASTNOSTI
• Nabíjateľná lítiová batéria
• Rôzne farby
• päť prevádzkových režimov
• Elektronické stlmenie 0-100%
• Zabudovaný mikrofón
• DMX-512 protokol
• 3-kolíkové DMX pripojenie
• Sedem DMX režimov: 1 kanálový režim, 2 kanálový režim, 3 kanálový režim, 4 kanálový režim, 6 kanálový
režim a 7 kanálový režim.
• ADJ LED RC kompatibilné (nie je priložené)
• Napájací kábel na prepojenie uzavretého reťazca (pozri strana 14).
INŠTALÁCIA
Jednotka by sa mala namontovať pomocou montážnej svorky (nie je priložená), čím sa upevní na montážnu
konzolu, ktorá je k jednotke priložená. Vždy zaistite, aby bola jednotka pevne upevnená, aby sa predišlo
vibráciám a skĺznutiu počas prevádzky. Vždy skontrolujte, či konštrukcia, na ktorú jednotku montujete je pevná
a je schopná uniesť váhu 10 násobku hmotnosti jednotky. Podobne použite bezpečnostný kábel, ktorý dokáže
uniesť 12 násobok hmotnosti jednotky pri inštalácii zariadenia.
Zariadenie musí inštalovať profesionál a musí sa inštalovať na mieste, kde je mimo dosahu ľudí.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Bar 50 Návod na použitie Strana 3
BEZPEČNOSTNÉ OPATRENIA
• Aby ste predišli alebo znížili riziko úrazu elektrickým prúdom alebo požiarom, nevystavujte túto jednotku
dažďu alebo vlhkosti.
• Na vašu jednotku alebo do nej nenalievajte vodu ani inú tekutinu.
•Nepokúšajte sa prevádzkovať túto jednotku, pokiaľ bol kábel napájania zlomený alebo roztrhaný.
Nepokúšajte sa odstraňovať alebo vylamovať zemniaci kolík z elektrického kábla. Táto vidlica sa používa na
zníženie rizika úrazu elektrickým prúdom a požiaru v prípade vnútorného skratu.
• Odpojte od hlavného napájania, než vykonáte akýkoľvek typ pripojenia.
• Za žiadnych okolností neodstraňujte horný kryt. Vnútri nie sú žiadne časti, ktorých údržbu by mohol
vykonávať užívateľ.
• Nikdy túto jednotku neprevádzkujte, keď je kryt odmontovaný.
*• Túto jednotku nikdy nezapájajte do balíka stlmovača.
•Vždy namontujte túto jednotku na mieste, kde je zabezpečená vhodná ventilácia. Medzi týmto zariadením
a stenou nechajte asi 6“ (15 cm) medzeru.
• Nepokúšajte sa prevádzkovať túto jednotku, pokiaľ sa akýmkoľvek spôsobom poškodí.
• Táto jednotka je určená iba na použitie vnútri, použitie tejto jednotky vonku zruší všetky záruky.
• Počas dlhých období nepoužívania odpojte hlavné napájanie jednotky.
• Vždy namontujte túto jednotku bezpečným a stabilným spôsobom.
• Napájacie káble by mali byť smerované tak, aby sa cez ne nechodilo, alebo by mohli byť pritlačené alebo
založené, pričom venujte zvláštnu pozornosť káblom pri zástrčkách, bežným zásuvkám a bodu, kde
vychádzajú zo zariadenia.
• Čistenie – zariadenie by sa malo čistiť iba podľa odporúčania výrobcu. Pozri strana 15 pre detaily o čistení.
• Teplo – prehrávač by mal byť umiestnený mimo tepelných zdrojov, ako sú radiátory, tepelné registre, pece
alebo iné produkty (vrátane zosilňovačov), ktoré vyrábajú teplo.
• Zariadenie by malo by
ť opravené kvalifikovaným personálom, keď:
A. Napájací kábel alebo zástrčka bola poškodená.
B. Na zariadenie padli nejaké predmety, alebo sa naň rozliala nejaká tekutina.
C. Zariadenie bolo vystavené dažďu alebo vode.
D. Zariadenie nepracuje normálne alebo vykazuje značnú zmenu výkonu.
OPATRENIA PRI BATÉRII
1. Narábanie s batériami
1.1 Batériu neskratujte
Nikdy sa nesnažte batériu skratovať. Generuje tak veľmi veľký prúd, ktorý môže spôsobiť prehriatie batérie, čo
môže spôsobiť únik elektrolytického gelu, škodlivé dymy alebo výbuch. LIR výčnelky sa môžu ľahko skratovať
ich položením na vodivú plochu. Skrat môže viesť ku generovaniu tepla a poškodeniu batérie. Aby sa predišlo
náhodnému vyskratovaniu balíčka batérií, boli použité vhodné obvody s PCM.
1.2 Mechanický náraz
Pád jednotky, náraz, ohyb a podobne môže spôsobiť poruchu, alebo skrátiť životnosť LIR batérie.
3. Iné
3.1 Zapojenie batérií
1). Priame naletovanie vodičov alebo zariadení na batériu je prísne zakázané.
2). Vývody s predletovaným zapojením by mali byť bodovo navarené na batérie. Priame letovanie môže
spôsobiť poškodenie komponentov, ako je napríklad separátor a izolátor generovaním tepla.
3.2 Prevencia skratu v balíku batérií
Medzi zapojením a batériami je dostatok izolačných vrstiev, aby sa zabezpečila extra ochana. Balík batérií je
konštruovaný tak, že nedôjde k žiadnemu skratu, ktorý by mohol spôsobiť dym, alebo požiar.
3.3 Nerozoberajte batérie
1). Batérie nikdy nerozoberajte.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Bar 50 Návod na použitie Strana 4
BEZPEČNOSTNÉ OPATRENIA BATÉRIE (pokračovanie)
Ak tak urobíte, môže dôjsť k internému skratu v batérii, čo môže spôsobiť škodlivé dymy, požiar, výbuch, alebo
iné problémy.
2). Elektrolytický gel je škodlivý
Z LIR batérie by nemal unikať elektrolytický gel. Pokiaľ by elektrolyticý gel prišiel do kontaktu s pokožkou
alebo očami, omyte zasiahnutú oblasť okamžite čistou vodou a okamžite vyhľadajte lekársku pomoc.
3.4 Batériu nevystavujte teplu, alebo ohňu
Batérie nikdy nespaľujte, ani ich v ohni nelikvidujte. Toto môže spôsobiť výbuch, ktorý môže byť veľmi
nebezpečný.
3.5 Batériu nevystavujte vode alebo tekutinám
Nikdy nenamáčajte/nehádžte batérie do takých tekutín ako je voda, morská voda, nápoje, ako sú napríklad
nealkoholické nápoje, džúsy, káva a iné.
3.6 Výmena batérie
Pre výmenu batérie kontaktujte prosím zákaznícku podporu American DJ (800) 322-6337.
3.7 Nepoužívajte poškodenú batériu
Batéria sa môže poškodiť nárazom počas prepravy. Pokiaľ by sa zistilo poškodenie batérie, vrátane
poškodenia plastového obalu batérie, deformácia balíčka batérií, zápach elektrolytu, alebo únik
elektrolytického gelu, alebo iné, batériu NEPOUŽÍVAJTE. Batéria, páchnúca po elektryte, alebo s únikom gelu
by sa mala chrániť pred ohňom, aby sa predišlo požiaru, alebo výbuchu.
4. Skladovanie batérií
Batérie by sa mali skladovať pri izbovej teplote, nabité minimálne na 50%. Odporúčame vám, aby ste počas
dlhších období skladovania batérie batérie nabíjali každých 6 mesiacov. Takýmto spôsobom predĺžite
životnosť batérie a tak isto budete mať istotu, že nabitie batérie nepoklesne pod 30%.
5. Iné chemické reakcie
Pretože batérie využívajú chemickú reakciu, výkonnosť batérie sa v priebehu času zhorší, ak sa skladuje dlhý
čas bez použitia. Okrem toho, ak sa nedodržia rôzne podmienky použitia, ako je napríklad nabíjanie, vybíjanie,
teplota okolia v rámci uvedených limitov, životnosť
batérie sa skráti, alebo zariadenie, v ktorom sa batéria
používa môže byť poškodené únikom elektrolytického gelu. Pokiaľ batérie nedokážu udržať nabitie počas
dlhšieho obdobia, hoci boli správne nabité, môže to naznačovať potrebu výmeny batérie.
PRÍPRAVA
Napájanie: Zariadenie DJ Mega GO Bar 50 American DJ® obsahuje elektrickú záťaž, ktorá automaticky
zosníma napätie, keď sa zapojí do napájacieho zdroja. S týmto spínačom sa nemusíte starať o správne
napájacie napätie, táto jednotka sa dá pripojiť kdekoľvek.
DMX-512: DMX je skratka pre Digital Multiplex. Toto je univerzálny protokol, používaný ako forma
komunikácie medzi inteligentnými zariadeniami a regulátormi. DMX regulátor posiela údaje DMX pokynov
z regulátora na zariadenie. DMX údaje sa posielajú ako sériové údaje, ktoré cestujú od zariadenia k zariadeniu
cez dátovú „IN“ a dátovú „OUT“ XLR svorku, umiestnenú na všetkých DMX zariadeniach (väčšina regulátorov
má iba svorku DATA „OUT“).
DMX Linking: DMX je jazyk, ktorý umožňuje všetkým typom a modelom rôznych výrobcov,
aby sa vzájomne prepojili a prevádzkovali z jedného regulátora, kým sú všetky zariadenia
a regulátor DMX kompatibilné. Na zaistenie vhodného prenosu DMX údajov, keď sa používa
viacero DMX zariadení sa snažte použiť čo najkratšiu káblovú cestu. Poradie, v ktorom sú
zariadenia pripojené na DMX linku neovplyvňuje DMX adresovanie. Napríklad; zariadenie,
priradená DMX adresa 1 môže byť umiestnená kdekoľvek v DMX reťazci, na začiatku, na
konci alebo kdekoľvek v strede. Keď sa zariadeniu priradí DMX adresa 1, DMX regulátor vie
poslať ÚDAJE priradené adresy 1 do tejto jednotky, bez ohľadu, kde je umiestnené v DMX
reťazci.
Požiadavky na dátový kábel (DMX kábel) (Pre DMX prevádzku): Mega GO Bar 50 je možné regulovať
pomocou protokolu DMX-512. Mega GO Bar 50 má 7 DMX režimov, pozrite si prosím strana 8 pre rôzne
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Bar 50 Návod na použitie Strana 5
PRÍPRAVA (pokračovanie)
r
režimy. DMX adresa je nastavená na zadnom paneli zariadenia Fusion FX Bar 50. Vaša jednotka a váš DMX
regulátor si vyžadujú štandardný 3 kolíkový XLR konektor a dátový výstup (obrázok 1). Odporúčame vám
káble Accu-Cable DMX. Ak si vyrábate vaše vlastné káble, určite použite štandardné 110-120 Ohmové
tienené káble (Tento kábel sa dá zakúpiť v takmer všetkých obchodoch, ktoré v takmer všetkých
profesionálnych obchodoch so zvukovými zariadeniami). Vaše káble by mali byť vyrobené so zástrčkovým
a zásuvkovým XLR konektorom, každý na jednom z koncov kábla. Tak isto nezabudnite, že DMX kábel musí
byť pripojený do uzavretého reťazca a nedá sa vetviť.
Upozornenie: Dávajte pozor, aby ste pri výrobe vlastných káblov postupovali podľa obrázkov dva a tri. Na
XLR konektore nepoužívajte zemniace oko. Nepripájajte tieniaci vodič kábla na uzemňovacie oko, alebo
nechajte, aby tieniaci kontakt prišiel do kontaktu s vonkajším krytom XLR. Uzemnenie tienenia môže spôsobiť
skrat a chaotické správanie.
Obrázok 2
Konfigurácia kolíkov XLR
Kolík 1 = Zem
Kolík 2 = Dátový komplement
(negatívny)
Obrázok 3
Kolík 3 = Dátová jednotka (pozitívny)
Zvláštna poznámka: Ukončenie linky. Keď sa používajú dlhšie káblové dráhy, môže byť potrebné použiť na
poslednej jednotke terminátor, aby sa predišlo chaotickému správaniu sa zariadenia. Terminátor je 110-120
ohmový ¼ wattový rezistor, ktorý je pripojený medzi kolíky 2 a 3 zástrčkového XLR konektora (DATA + a
DATA -). Toto zariadenie je vložené do zásuvkového XLR konektora posledného zariadenia vo vašom
uzavretom cykle na uzavretie linky. Použitie káblového terminátora (ADJ číslo súčiastky Z-DMX/T) zníži
možnosti chybového správania.
Terminátor znižuje chyby signálu a znižuje problémy s prenosom
signálu a interferenciou. Odporúča sa pripojiť DMX termináto
(Odpor 120 Ohm 1/4 W medzi PIN 2 (DMX-) a PIN 3 (DMX +) na
poslednom zariadení.
Obrázok 4
5 kolíkové XLR DMX konektory. Niektorí výrobcovia používajú na prenos dát 5 kolíkové DMX 512 dátové
káble namiesto 3 kolíkových. 5 kolíkové DMX zariadenia môžu byť zaradené do 3 kolíkovej DMX linky. Pri
vložení štandardných 5 kolíkových dátových káblov v 3 kolíkovej linke sa musí použiť káblový adaptér, tieto
adaptéry sa dajú bežne kúpiť vo väčšine obchodov s elektrickými spotrebičmi. Nasledujúca tabuľka upresňuje
správnu konverziu káblov.
Konverzia 3 kolíkového na 5 kolíkový XLR
Vodič 3 kolík XLR zásuvka (Výst) 5 kolík XLR zásuvka (Vst)
Uzemnenie/tienenie Kolík 1 Kolík 1
Dátový komplement (- signál) Kolík 2 Kolík 2
Dátová jednotka (+ signál) Kolík 3 Kolík 3
Nepoužíva sa Nepoužíva sa
Nepoužíva sa Nepoužíva sa
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Bar 50 Návod na použitie Strana 6
Loading...
