Page 1

Sampling

CDI-500

Featuring:

™

8/04

Manual de la guía y de referencia del utilizador

4295 Charter Street

Los Angeles Ca. 90058

www.AmericanAudio.us

Page 2

CONTENIDO

NORMAS DE SEGURIDAD....................................................................................................................3

PRECAUCIONES ELÉCTRICAS.............................................................................................................4

INSTRUCCIONES DE SEGURIDAD.......................................................................................................5

SELECTOR DE TENSIÓN ......................................................................................................................5

DESEMBALAJE......................................................................................................................................6

ASISTENCIA AL CLIENTE......................................................................................................................6

CARACTERÍSTICAS...............................................................................................................................7

INSTALACIÓN........................................................................................................................................8

FUNCIONES Y CONTROLES

UNIDAD PRINCIPAL...............................................................................................................................9

PANTALLA DE CRISTAL LÍQUIDO (VISOR LCD) ................................................................................13

FUNCIONES BÁSICAS

CARGA Y EXPULSIÓN DEL DISCO.....................................................................................................14

SELECCIÓN DE AJUSTE.....................................................................................................................14

MODO DE REPRODUCCIÓN ..............................................................................................................15

PAUSA DURANTE LA REPRODUCCIÓN.............................................................................................15

BÚSQUEDA DE CUADRO....................................................................................................................15

EXPLORACIÓN DE LAS PISTAS (AVANCE RÁPIDO FFWD / RETROCESO RÁPIDO FAST REV).......16

CÓMO PROGRAMAR Y GUARDAR PUNTOS DE REFERENCIA (CUE)..............................................16

CÓMO CREAR EL EFECTO DE RULO CONTINUO.............................................................................17

CÓMO USAR EL GRABADOR DE EFECTOS INCORPORADO (SAMPLER).......................................19

CÓMO USAR LOS BOTONES DEL BANCO DE MEMORIA.................................................................21

PROGRAMACIÓN DEL BANCO DE MEMORIA....................................................................................22

CÓMO CAMBIAR EL VISOR DE LA HORA..........................................................................................23

MEMORIA DEL SISTEMA....................................................................................................................23

SENSIBILIDAD DE LA RUEDA DE BÚSQUEDA..................................................................................23

CÓMO CREAR UN EFECTO DE SALTO (BOP) ...................................................................................23

AJUSTES DE TONO

CONTROL DE VELOCIDAD VARIABLE................................................................................................24

CONTROL DE VELOCIDAD VARIABLE CON BOTONES....................................................................25

EFECTOS INCORPORADOS

ESCRACHAR / RESBALAR (SCRATCH/SKID).....................................................................................27

FILTRO/FASE.......................................................................................................................................28

ECO/RETARDO/ROBOT.......................................................................................................................28

TRANS/PAN.........................................................................................................................................29

CÓMO CAMBIAR LOS PARÁMETROS................................................................................................29

FX MIX MEZCLA DE EFECTOS ESPECIALES ....................................................................................30

FLIP-FLOP™........................................................................................................................................31

GARANTÍA ...........................................................................................................................................32

ESPECIFICACIONES............................................................................................................................34

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 2

Page 3

INFORMACION IMPORTANTE

ASPECTOS DE SEGURIDAD IMPORTANTES APLICABLES SÓLO AL MODELO COMERCIALIZADO EN LOS EE.UU. Y CANADÁ

NOTA: El presente reproductor de CD emplea un semiconductor láser. Se recomienda utilizar la unidad en ambientes donde la temperatura se ubique entre 41˚F y 95˚F / 5˚C y 35˚C

ADVERTENCIA A FIN DE PREVENIR LOS INCENDIOS O DESCARGAS ELÉCTRICAS, EL PRESENTE REPRODUCTOR DE CD NO DEBE ESTAR EN CONTACTO CON EL AGUA NI EXPONERSE A LA HUMEDAD.

PRECAUCIÓN:

1. El cable de suministro eléctrico debe manejarse con cui dado. Es importante evitar que se dañe o se deforme a fin de prevenir las descargas eléctricas o el mal funciona miento de la unidad. Sostenga toda la ficha al retirarla del tomacorriente. No jale del cable.

2. A fin de evitar las descargas eléctricas se recomienda no abrir la tapa superior de la unidad mientras la misma esté enchufada a la corriente eléctrica. En caso de prob lemas, comuníquese con el representante local de American Audio®.

3. No se deben colocar objetos metálicos ni derramar líqui dos dentro del reproductor de CD porque pueden producirse descargas eléctricas o causarse el mal funcionamiento de la unidad.

CAUTION

Do not open -

Risk of electric shock

PRECAUCIÓN: A FIN DE REDUCIR EL RIESGO DE

DESCARGA ELÉCTRICA, NO DEBE INTENTAR QUITARSE

LA REJILLA. LAS PIEZAS INTERNAS DE LA UNIDAD

NO PUEDEN SER REPARADAS POR EL USUARIO. PARA

SOLICITAR EL SERVICE DE PRODUCTO DIRÍJASE AL

REPRESENTANTE AUTORIZADO DE American Audio.

El símbolo triangular con forma de flecha y un rayo como señal de descarga eléctrica sirve para alertar al usuario sobre la pres encia de “alta tensión” sin aislación dentro de la cavidad y con la magnitud suficiente para provocar descargas eléctricas.

El símbolo triangular de la punta del exclamation se piensa para alertar al utilizador a la presencia de las instrucciones importan tesdel funcionamiento y del mantenimiento (mantenimiento) en el manual de utilizador que acompaña al lector de cd.

CAUTION

TO PREVENT ELECTRIC SHOCK DO NOT USE THIS (POLARIZED) PLUG WITH AN EXTENSION CORD,

RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES CAN BE CAREFULLY INSERTED TO PREVENT BLADE EXPOSURE

CAUTION:

USAR LOS CONTROLES Y AJUSTES DE MANERA DISTINTA A LA QUE SE INDICA EN EL PRESENTE MANUAL IMPLICA EL RIESGO DE EXPOSICIÓN A LA RADIACIÓN.

EL REPRODUCTOR DE CD NO DEBE SER REPARADO NI AJUSTADO POR AQUELLAS

PERSONAS QUE NO ESTÉN

DEBIDAMENTE CALIFICADAS PARA HACERLO.

NOTA:

La presente unidad puede causar

interferencia en la recepción de los

aparatos de radio y de televisión.

Sírvase leer cuidadosamente y comprender muy bien las instrucciones del presente manual antes de poner en funcionamiento la unidad. Las mismas contienen información importante relativa a la seguridad del aparato, a su uso y mantenimiento. Debe prestarse especial atención a las etiquetas y símbolos de alerta impresos en la unidad y en el presente manual. Se recomienda guardar el manual junto con la unidad, para futuras referencias.

PRECAUCIÓN: PARA EVITAR DESCARGAS ELÉCTRICAS SE RECOMIENDA NO USAR ESTA FICHA (POLARIZADA) CON UN PROLONGADOR, ADAPTADOR, U OTRO TIPO DE ENCHUFE ELÉCTRICO A MENOS QUE LAS PATAS ANCHAS COINCIDAN PERFECTAMENTE CON LAS RANURAS DEL

ATTENTION: POUR PREVENIR LES CHOCS ELECTRIQUES NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLON-GATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

TOMACORRIENTES.

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 3

Page 4

PRECAUCIONES ELÉCTRICAS

ELECTRICAL PRECAUTIONS

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

CA UTI ON : T O R ED UC E TH E R ISK OF ELE CT RI C SHOCK, D O NOT REMOVE THE COVER (OR BACK). T HE RE AR E N O U SE R S ER V ICE AB LE PA RT S INS IDE REF ER SERV ICE TO YOUR AUTHO RIZED AMERICAN A UDIO® SERVICE TECHNICIAN.

IMPORTANT SAFETY INSTRUCTIONS

READ INSTRUCTIONS — All the safety and operating

instructions should be read before the product is operated.

RETAIN INSTRUCTIONS — The safety and operatin

instructions should be retained for future reference.

HEED WARNING

in the operating instructions should be adhered to.

FOLLOW INSTRUCTIONS — All operating and use

instructions should be followed.

CLEANING

a polishing cloth or a soft dry cloth. Never clean with furniture wax, benzine, insecticides or other volatile liquids since they may corrode the cabinet

ATTACH MENTS — Do no t use attachmen ts not

recommended by the product manufacturer as they may cause hazards.

WATER AND MOISTURE

near bowl, kitchen sink, or laundry tub; in or near a swimming pool; and the like.

ACCESSORIES

unstable cart, stand, tripod, bracket, or table. Th product may adult, and serious damage to the product. Use only wit h a cart, s tand , tr ipod , br acket, or t able recommended by the manufacturer, or sold the product. Any mounting of the product shoul follow the manufacturer’s instructions, and should use manufacturer

CART — A product and cart combination should be

moved uneven surfaces may cause the product and car combination to overturn

VENTILATION

provided for ventilation and to e nsure reliabl operation of the product and overheating, and these openings must not be blocked or covered. The openings should never be blocked by placing the product on or other placed rack unless proper ventilation manufacturer’s instructions have been adhered

POWER SOURCES

only from the type of power source indicated on marking label. power supply dealer or local power company.

LOCATIO

stable location.

NONUSE PERIOD

should be unplugged from the used for a long period of time.

S — All warnings on the product and

— The product should be cleaned only with

water — for example, near a bathtub, wash

a mounting accessory recommended by the

with care. Quick stops, excessive force, and

— Slots and openings in the cabinet are

similar surface. This product should not be

in a built-in installation such as a bookcase or

N – The appliance should be installed in a

— Do not use this product

a wet basement;

— Do not place this product on an

fall, causing serious injury to a child or

with

to protect it from

a bed, sofa, rug,

is provided or the

— This product should be operated

If you are not sure of the type of

to your home, consult your product

S – The power cord of the appliance

outlet when left un-

the

to.

GROUNDING OR POLARIZATION

• If this product is equipped with a polarized alternating

• If thi s product is eq uipped w ith a three-wire

POWER-CORD PROTECTION

OUTDOOR ANTENNA GROUNDING

LIGHTNING

POWER LINES

OVERLO ADING — Do not overload wall outlets,

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

current line plug the other), is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

grounding type plug, pin,

it will only fit into a grounding type power outlet.

This

is a safety feature. If you are unable to insert the plug replace your obsolete outlet. Do not defeat the safety purpose of the grounding type plug.

should be routed so that they are not likely walked on or pinched by against them, paying particular attention plugs, convenience receptacles, and the point where they exit from the product

antenna or cable system is connected to the product be sure the antenna or cable system as to provide some protection against voltage surges and built-up static charges. Article 810 of the National Electrical Code, ANSI/NFPA 70, provides informatio with regard to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna-discharge unit, co nn ectio n to g ro un di ng el ec tr od es, a nd requirements for the grounding electrode. See Figure A.

during and unused for long periods of time, unplug it from the

wall outlet and disconnect the antenna or cable system. This due to lightning and power-line surges.

not be located or other electric light or power circuits, or where it

fall into such power lines or circuits. When

can installing an outside antenna system, extreme car should be taken lines or circuits as contact with them might be

extension cords, or integral convenience receptacles as this can result in a risk of fire or electric shock.

(a plug having one blade wider than

it will fit into the outlet only one way. This

still fail to fit, contact your electrician to

a plug having a third (grounding)

into the outlet, contact your electrician to

- Power-supply cords

items placed upon or

— For added protection for this product

a lightning storm, or when it is left unattended

will prevent damage to the product

— An outside antenna system should

in the vicinity of overhead power lines

to keep from touching such power

to be

to cords at

— If an outside

is grounded so

fatal.

ELECTRI SERVICE EQUIPMENT

Fig.

GROUND CLAM

The exclam ation point within an equilateral triangle is intended to alert the user to the presence of important operatin g and maintenance (servicing) instructions in the litera ture accompanying the appliance.

OBJECT AND LIQUID ENTRY

any kind

into this product through openings as they may touch dangerous voltage points or short-out parts that could result Never spill liquid of any kind on the product.

SERVICING

DAMAGE REQUIRING SERVICE

• When the power-supply cord or plug is damaged.

• If liquid has been spilled, or objects have fallen into

• If the product has been exposed to rain or water.

• If the product does not operate normally by following

• If the product has been dropped or damaged in any

• When the product exhibits

REPLACEMENT PARTS

SAFETY CHECK - Upon completion of any service or

WALL OR CEILING MOUNTING

HEAT

— Do not attempt to service this product yourself as opening or removing covers may expose you

to dangerous voltage or other hazards. Refer all

servicing to qualified service personnel

from the wall outlet and refer servicing to qualifie service personnel under the following conditions:

the product

the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result damage and will often require extensive work by qualified technician normal operation.

way.

performance — this indicates a need for service.

are required, be sure the service technician has used replacement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electri shock, or other hazards.

repairs perform safety checks is in proper operating condition.

not be mounted to a wall or ceiling.

sources such as radiators, heat registers, stoves, or other products (including heat

to this product, ask the service technician to

— The product should be situated away from heat

GROUND CLAMPS

POWER SERVICE GROUNDING ELECTRODE SYSTEM (NEC ART 250, PART H)

- Never push objects of

in a fire or electric shock.

- Unplug this product

to restore the product to its

a distinct change in

-- W hen replacement parts

to determine that the product

— The product should

amplifiers) that produce

ANTENNA LEAD IN WIRE

ANTENNA DISCHARGE UNI (NEC SECTION 810-20)

GROUNDING CONDUCTOR (NEC SECTION 810-21)

NEC — NATIONAL ELECTRICAL CODE

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 4

Page 5

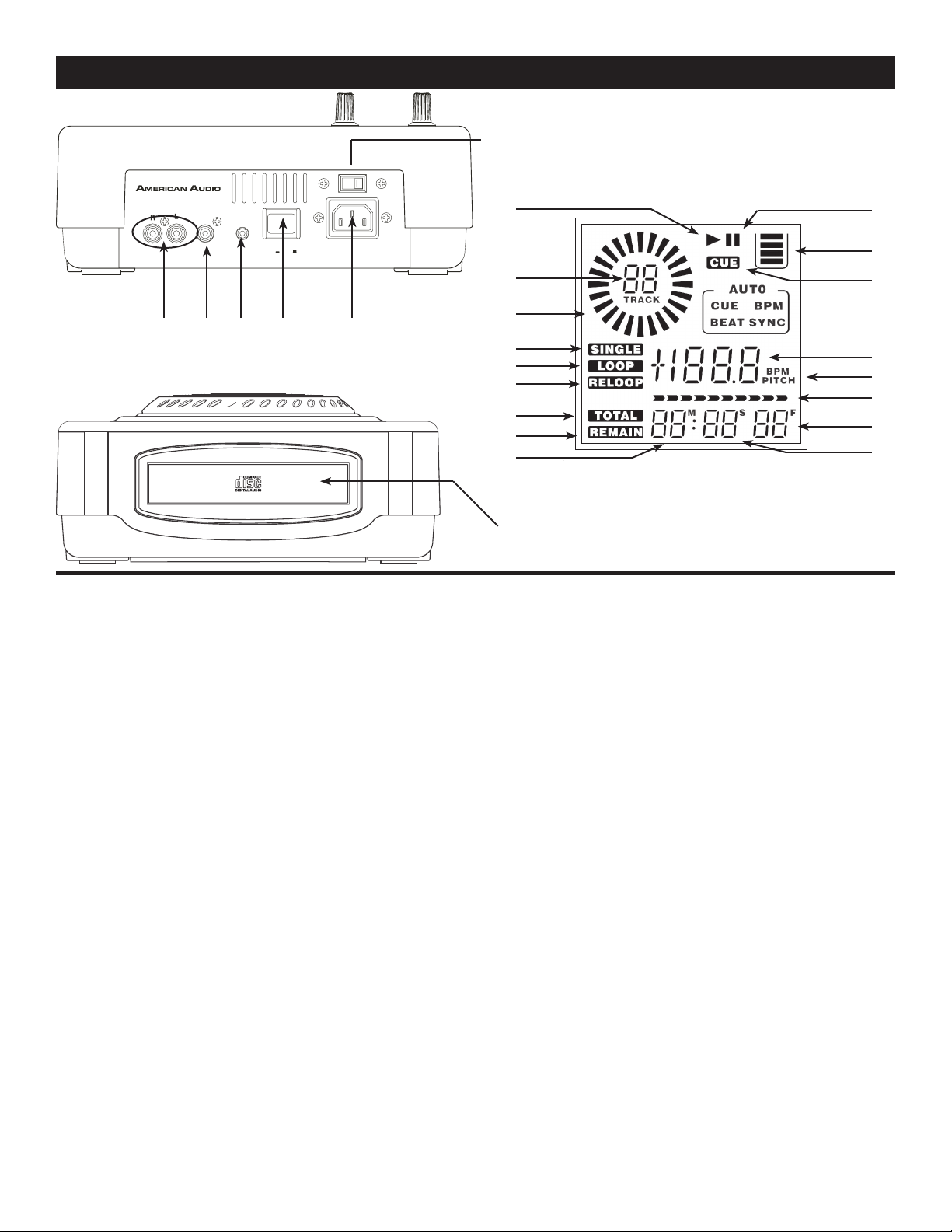

AU D IO OU T

DI GI TA L

OU T

PO W ER

OF F

RE L AY

AC IN ~

23 0 V 11 5 V

INSTRUCCIONES DE SEGURIDAD

DAT E L AB EL

I Leer las instrucciones – Deben leerse todas las instrucciones de seguridad

y funcionamien to antes de utilizar el reproductor de CD. Se reco mienda

conservar tales instrucciones para

referencia futura.

2. Advertencias Importantes – Deben respetarse todas las advertencias relativas al reproductor de CD y a las instrucciones de uso.

3. Agua y Humedad – El reproductor no debe utilizarse cerca del agua, por ejemplo en lugares próximos a una bañera, al fregadero de los platos, a la pileta en donde se lava la ropa, a una piscina o en sitios húmedos en general.

4. Ventilación – El reproductor de CD debe carse

de manera tal que no queden obstruidas sus ranuras de ventilación. En palabras, la unidad no debe colocarse sobre la cama, un sofá, alfombras gruesas, ninguna otra superficie similar que bloquear las áreas de ventilación. se recomienda no instalarlo en cerradas tales como muebles

Asimismo,

cavidades

empotrados

ubi

otras

ni sobre

pueda

o bibliotecas porque en estos sitios el flujo de aire es bastante limitado.

Selección de la Línea de Tensión

• Para elegir el tipo de tensión debe utilizarse el selector de voltaje ubicado en el panel posterior (se recomienda emplear un destornillador de cabeza plana para girar el interruptor VOLTAGE SELECTOR según la tensión deseada).

• Dicho interruptor no debe forzarse porque puede dañarse.

• En caso de que el selector de voltaje no gire fácilmente, deberá contactarse a un técnico cali ficado para que solucione el problema.

VOLTAGE SELECTOR switch

5. Calor – El reproductor de CD debe ubicarse lejos de radiadores, estufas y demás aparatos que irradien calor (incluso de los amplificadores).

6. Fuentes de suministro eléctrico – El reproductor de CD debe conectarse únicamente al tipo de fuente eléctrica indicada en las instruccio nes de uso o en la parte externa del reproduc tor de CD mismo.

7. Service y reparaciones – El usuario debe limitarse a efectuar las operaciones que se detallan en las instrucciones de la unidad de CD. Las tareas de service y reparación no indicadas en el manual de uso son responsabilidad del personal califi cado. La unidad de CD será reparada por téc nicos especializados cuando: A. El cable de alimentación eléctrica esté daña do. B. Se hayan introducido objetos o derramado líquido dentro de la unidad. C. La unidad de CD haya sido expuesta al agua o a la lluvia. D. La unidad de CD no funcione normalmente o cuando su funcionamiento presente algún tipo de alteración.

El número de serie y el modelo de la unidad figuran en el panel posterior de la misma. Se recomienda anotar tales datos a continuación y conservarlos para referencia futura.

Modelo Nº.

____________________________

Nº de Serie.___________________________

Datos de la compra:

Fecha de compra

Nombre del vendedor

Dirección del vendedor

_______________________

____________________

___________________

_________________________________________ _________________________________________

Teléfono del vendedor

___________________

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 5

Page 6

DESEMPAQUE

Cada una de las unidades CDI-500™ ha sido probada exhaustivamente y despachada en perfectas condiciones de funcionamiento. Se recomienda inspeccionar el estado del envoltorio para detectar si se produjeron daños durante el transporte. En caso de que el cartón de la caja se encuentre dañado, es importante veriﬁcar si el reproductor presenta alguna anormalidad y si los accesorios requeridos para su funcionamiento están intactos. Si se hubiera detectado algún daño o si faltara alguna pieza, llámenos al número gratuito de asistencia al cliente. Tenga a bien no devolver el reproductor de CD a su vendedor sin primero haberse comunicado con asistencia al cliente.

INTRODUCCIÓN:

Introducción:

Felicitaciones y gracias por haber adquirido el reproductor de CD American Audio® CDI-500™. Este producto es un ejemplo de nuestro compromiso constante para desarrollar la mejor y más alta tecnología posible a costos razonables. Recomendamos leer y comprender la totalidad de este manual antes de poner en funcionamiento su nuevo reproductor de CD. Las siguientes páginas contienen información importante acerca del uso correcto y seguro del aparato.

Asistencia al cliente:

American Audio® dispone de un número telefónico gratuito de asistencia al cliente para asesorarlo durante la puesta en funcionamiento del aparato y para que el usuario realice consultas relativas a las conexiones e instalación en caso de surgir algún inconveniente al emplear la unidad por primera vez. Asimismo, puede visitarse nuestro sitio en Internet www.AmericanAudio.us, en el cual pueden dejarse comentarios o sugerencias. El horario de trabajo correspondiente a los EE.UU. es de lunes a viernes de 9:00 a 17:30 (Zona Pacíﬁco) Voz: (800) 322-6337 Fax: (323) 582-2610 Dirección de correo electrónico: [email protected] Para efectuar compras vía Internet, remitirse a http://parts.americandj.com

Precaución: Las piezas internas de esta unidad de CD no pueden ser reparadas por el usuario, por lo tanto, no intente arreglar ningún desperfecto sin el asesoramiento previo de un técnico autorizado por American Audio. Proceder sin la debida autorización invalidará la garantía de fábrica. En el hipotético caso de que su reproduc tor de CD llegase a necesitar algún tipo de reparación, sírvase comunicarse con el servicio de asistencia al cliente de American Audio®

No deseche la caja de la unidad. Recicle el cartón siempre que sea posible.

PRECAUCIONES DE LA DISPOSICIÓN

Asegúrese de realizar las conexiones necesarias antes de enchufar el reproductor de CD en un tomacorrien tes eléctrico. Todos los controles de volumen y graduación del sonido deben llevarse a cero o al nivel mínimo antes de encender el aparato. Se recomienda no encender la unidad inmediatamente después de haber sido expuesta a cambios bruscos de temperatura (por ejemplo, luego de haber sido transportada) puesto que tales ﬂuctuaciones causan condensación y la humedad emergente puede dañar el aparato. En esos casos, deje la unidad apagada hasta que recupere la temperatura ambiente normal.

Condiciones de uso:

• Al instalar el reproductor de CD, es preciso asegurarse de que la unidad no está ni será expuesta a niveles extremos de calor, humedad o polvo.

• El aparato no debe ponerse en funcionamiento cuando la temperatura supere los 30°C/100°F) o caiga por debajo de los 5°C/40°F.

• Proteja la unidad de la acción directa de los rayos del sol y manténgala lejos de estufas y calefacto res.

• Se recomienda operar el reproductor únicamente después de haberse familiarizado con sus característi- cas y funciones. Evite que la unidad sea manejada por personas que no estén capacitadas para usarla. La mayoría de los daños son producto del uso incorrecto del aparato.

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 6

Page 7

CARACTERISTICAS PRINCIPALES

• Conversor D/A de 1 bit con sobre muestreo de 8 veces • Music Master tempo

• Fader “Q” Start Control (a) • Visor de tono

• Búsqueda de cuadro en 1/75 de segundo • Reproducción en reverso

• Reproducción en modalidad scratch en Tiempo Real • Efecto skid

• Salida coaxial digital RCA • Efecto filtro

• El visor LCD puede verse desde diversos ángulos abiertos. • Efecto phase

• Selección de reproducción simple o continua • Efecto echo

• Rulo continuo (reproducción de rulo ininterrumpida) • Efecto flanger

• Función anti-shock digital (a prueba de golpes) • Efecto robot

• Flip-Flop (Reproducción con relevo) (b)

• Backup de memoria, vuelta a última configuración (c) • Efecto Pan

• 4 botones de búsqueda de memoria programable Cue • Función fash titilante (e)

• 508 puntos de referencia programables (127 x 4) (d)

• Porcentajes de tono programables: +/-4%, +/-8%, +/-16% o +/-100%

• Exploración de 8 velocidades diferentes (4 hacia adelante/4 hacia atrás) • Visor Visual Marker con relación 1:1

• Control de velocidad variable con botones con rueda de búsqueda +/-100%

• Referencia en tiempo real (función “Cue on the Fly” sin interrupción de música)

• Grabador de efectos (sampler) (Muestreo hacia adelante y hacia atrás (Forward & Reverse Sampling)

• Inicio instantáneo en 10 ms (el sonido se reproduce inmediatamente, al presionar la tecla PLAY)

(a) CONTROL FADER “Q” START: Esta función se emplea conjuntamente con la mayoría de las mezcladoras de audio American Audio® y American DJ® equipados también con control “Fader Q Start”. Para lograr mejores resultados, se recomienda ejecutar esta función con dos (2) reproductores CDI-500™. Conecte las unidades CDI-500 según se indica en la sección de instalación de este manual. Una vez finalizada la instalación, cargue los reproductores. Al desplazar el desvanecedor de la mezcladora de izquierda a derecha se pueden iniciar o detener con la función pausa la reproducción del CDI-500™. Por ejemplo, cuando se emplean dos (2) reproductores CDI-500™ y una mezcladora Fader “Q” Start, si el desvanecedor se encuentra completamente sobre la izquierda (la reproducción se realiza por medio del reproductor uno mientras que el reproductor dos se encuentra en modo de pausa o referencia cue) y el usuario lo desplaza al menos 20% hacia la derecha, el reproductor dos (2) comenzará a funcionar y el número uno (1) volverá a modo de espera cue. De la misma manera, cuando el desvanecedor se encuentra sobre la derecha, si se lo desplaza 20% a la izquierda, el reproductor uno (1) empieza a funcionar y el dos (2) vuelve a al punto de espera (cue). Con esta función pueden crearse muy buenos efectos scratch para “escrachar el disco”. Luego de almacenar los puntos de referencia en uno y otro lado del reproductor de CD, se pueden traer rápidamente diferentes canciones o muestras con sólo mover el desvanecedor de la mezcladora hacia atrás y hacia adelante. Es muy fácil seleccionar nuevos puntos de referencia para el reproductor CDI-500™ (ver página 17, bajo “selección de puntos de referencia”). El control “Q” Start es una función simple de usar y cuanto mejor se la domine, más atractivos serán los efectos musicales que podrán crearse. Nota: Para lograr el correcto funcionamiento de la modalidad “Q” Start asegúrese de que el modo “Hamster” de las mezcladoras se encuentren en 1/2 (Instalación Normal).

(b) FLIP-FLOP: Esta función se emplea conjuntamente con la mayoría de las mezcladoras de audio American Audio® y American DJ® equipados también con control “Fader Q Start”. Para lograr la sincronización con relevo flip-flop, se deben utilizar dos (2) reproduc tores CDI-500™. Conecte las unidades CDI-500 según se indica en la sección de instalación de este manual. Esta función activará al reproductor siguiente una vez que el anterior haya terminado. Por ejemplo, si en la unidad uno (1) se está reproduciendo un disco y termina, el reproductor dos (2) se pone inmediatamente en funcionamiento. La modalidad de relevo FLIP-FLOP puede configurarse para ejecutarse de pista a pista o de disco a disco. Para mayor información acerca de esta característica, ver sincronización de relevo FLIP-FLOP™, en la página 33.

(c) COPIA DE SEGURIDAD DE LA MEMORIA: La unidad CDI-500™ cuenta con una copia de seguridad de la memoria de cinco (5) años, gracias a lo cual la configuración del aparato está protegida aun cuando se corte el suministro eléctrico. La unidad CDI-500™ guarda en su memoria la última configuración (parámetros de efecto, CTN, SGL y repetición) incluso si se desconecta de la fuente de energía. La unidad CDI-500™ también guarda los puntos de referencia cue y las muestras en memoria por si llegase a expulsarse accidentalmente el disco o si se interrumpiera el suministro de corriente eléctrica. Ver memoria, página 23)

(d) PUNTOS DE REFERENCIA PROGRAMABLES CUE: La unidad CDI-500™ cuenta con cuatro botones de memoria (BANK BUTTONS) (12), en cada uno de los cuales pueden almacenarse 127 puntos de referencia cue, y totalizar 508. Tales puntos se guardan en la memoria interna de la unidad y pueden recuperarse en el momento deseado. Ver configuración de “Puntos de Referencia Cue”, página 17.

(e) FUNCIÓN INICIO FLASH: Esta característica se emplea conjuntamente con la mayoría de las mezcladoras de audio American Audio® y American DJ® equipados también con control “Fader Q Start”, y su funcionamiento es similar al control Fader “Q” Start que se describe más arriba. En este caso, el desvanecedor se utiliza para iniciar y detenerse en cualquiera de las muestras guardadas en la memoria de los reproductores.

(f) MODO SLEEP (INACTIVO): El láser de la unidad CDI-500 y la unidad de lectura se apagarán si permanecen inactivos durante 15 minutos consecutivos (si se encuentran en modo de pausa o referencia cue). Así se protege la vida del láser y del unidad. Para activar el reproductor, pulse la tecla de reproducción PLAY o el botón (CUE) life of your motor drive and laser. To initialize the player, just press the cue or play buttons.

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 7

• Efecto trans

• Modo sleep (f)

• Auto cue

mecanismo de la

. pause or cue mode). This will lengthen the

Page 8

DISPOSICION

PARA LOGRAR UNA REPRODUCCIÓN ÓPTIMA DE LOS DISCOS COMPACTOS GRABABLES SE RECOMIENDA TENER EN CUENTA LAS SIGUIENTES RECOMENDACIONES:

1. Utilice discos grabables (CD-R) de alta calidad.

2. Al grabar discos, emplee una velocidad de transferencia de bits de alta calidad. (Al menos 160kbps)

3. Grabe los discos en la velocidad más baja posible (es decir, en 2x o en 4x)

1. Verificación de los contenidos Controle que en la caja de su unidad CDI-500™ se encuentren los siguientes elementos:

1) Reproductor de CD CDI-500™ Professional.

2) Instrucciones de uso (este manual).

3) 1 (uno) juego de cables RCA.

4) 1 (uno) mini-enchufe de 1/8”.

5) Tarjeta de garantía.

2. Instalación de las unidades Ubique la unidad sobre una superficie plana o montado en una consola plana.

3. Conexiones

1) Asegúrese de que la corriente eléctrica esté desconectada.

2) Conecte el cable RCA correspondiente a las salidas de la unidad CDI-500™ con las entradas correspondientes a la mezcladora.

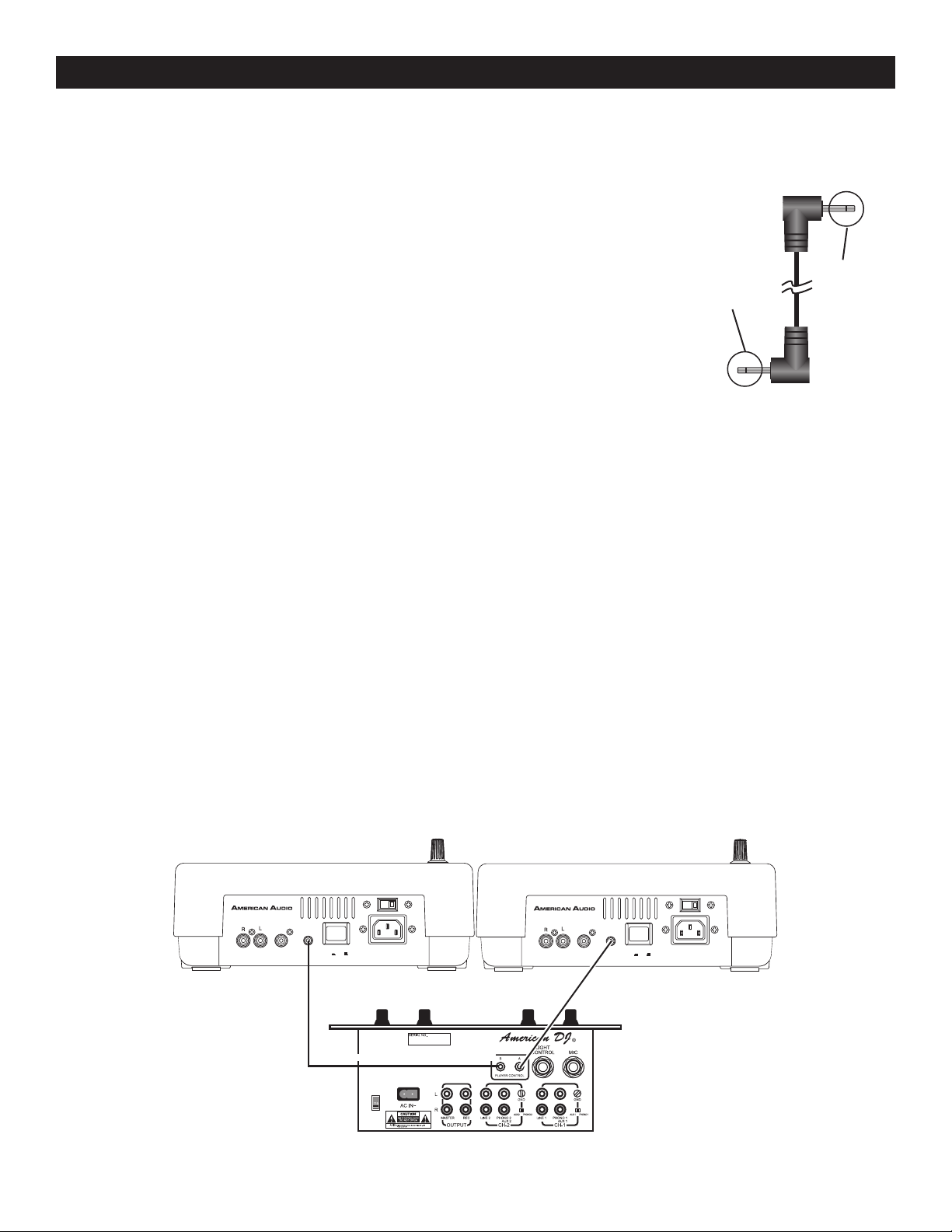

3) Utilice el mini-enchufe de 1/8” para conectar la unidad CDI-500™ al mini-enchufe (A o B) ubicado en las mezcladoras “Fader Q Start” American Audio® o American DJ® compatibles. (Así se habilita la función Fader “Q” Start)

PRECAUCIÓN:

• Asegúrese de emplear los cables monoaurales de control de 1/8” provistos con la unidad. El uso de otro tipo de cables puede causar daños en la unidad.

• Para evitar daños en el equipo, verifique que el suministro de energía eléctrica esté inter rumpido en el momento de hacer las conexiones.

PRECAUCIÓN:

• El reproductor funciona normalmente cuando la unidad principal se monta de modo que el panel frontal

quede con no más de 15 grados de inclinación vertical. Si la unidad queda excesivamente inclinada, los discos no llegarán a cargarse o retirarse en la forma correcta. (Figura

15˚

Figura 1

PRECAUCIÓN:

• Dado su diseño, el visor LCD puede observarse desde cualquiera de los ángulos que se ilustran en la Figura

2. Arme la unidad de control de modo que el ángulo visual quede comprendido dentro de este rango.

50˚10˚

Figura 2

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 8

Page 9

FUNCIONES Y CONTROLES GENERALES

30 29

28 27

26 25 24 23

22 21

20 19

18 17

1 2

3 4

5 6

7 8

9 10

Figura 3

A. CONTROLES DE LA UNIDAD SUPERIOR (FIGURA 3)

1. PITCH PERCENTAGE SELECTOR (SELECTOR DEL PORCENTAJE DE TONO) - Presione

este botón para seleccionar entre los siguientes porcentajes 4%, 8%, 16%, y 100%. (Para más información, diríjase a la página 26.)

2. FUNCIÓN TEMPO LOCK – Este botón habilita la función TEMPO LOCK, por medio de la cual se puede emplear el control de velocidad variable para aumentar o disminuir la velocidad de repro ducción sin alterar el tono de la pista. Cuando no se activa esta función, se altera la graduación de tonos que se aplica a la pista y se produce el efecto “chipmunk” cada vez que la reproducción se efectúa a alta velocidad o el efecto “James Earl Jones” cuando, por el contrario, la velocidad de reproducción es demasiado lenta.

3. BOTÓN PITCH ON/OFF - Este botón se utili

za para activar (ON) y desactivar (OFF) la función de control de velocidad variable. El porcentaje de tono puede variar según los siguientes valores: 4%, 8%, 16% y 100%. 4% es el porcentaje mínimo posible de manipulación del tono; por el contrario, 100% es el máximo. Para ajustar los diferentes valores, remítase a la página 26.

4. BOTONES BEAT SELECT – Estos botones se utilizan para seleccionar el tiempo de demora de un efecto respecto del compás. Las relaciones de demora de compás son 1/4, 1/2, 3/4, 1/1, 2/1, y 4/1.

NOTA: Debe seleccionarse el efecto A para determinar un tiempo de demora.

5. BOTÓN BPM – El botón BPM se utiliza para

alternar entre dos lecturas del visor LCD (30). Cuando se activa la función BPM, en el visor LCD (30) aparece un medidor de BPM. Este

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 9

Page 10

FUNCIONES Y CONTROLES GENERALES (Cont.)

sistema de medición sirve para detallar en forma automática y precisa los compases por minuto (BPM) de una pista. Cuando esta función no se encuentra activa, en el visor LCD se verá el nivel de tonos (si corresponde) aplicado a la pista.

6. BOTÓN TAP - Este botón se utiliza para anular y determinar manualmente el número de BPM para cada pista. Es posible que en algunas oca

siones el medidor de BPM incorporado no funcione tal como se desea. Este botón permite anular el reloj de compás interno y determinar en forma manual el número de BPM de una pista. Para ﬁjar manualmente los BPM, se debe pulsar este botón varias veces hasta el compás más bajo de la pista y la unidad calculará automáticamente las pulsaciones y las traducirá a la pista en forma de BPM. La lectura de BPM luego aparece en el visor LCD (30). Para volver al contador automático de BPM, mantenga presionado hacia abajo el BOTÓN BPM durante al menos 2 segundos y luego suéltelo.

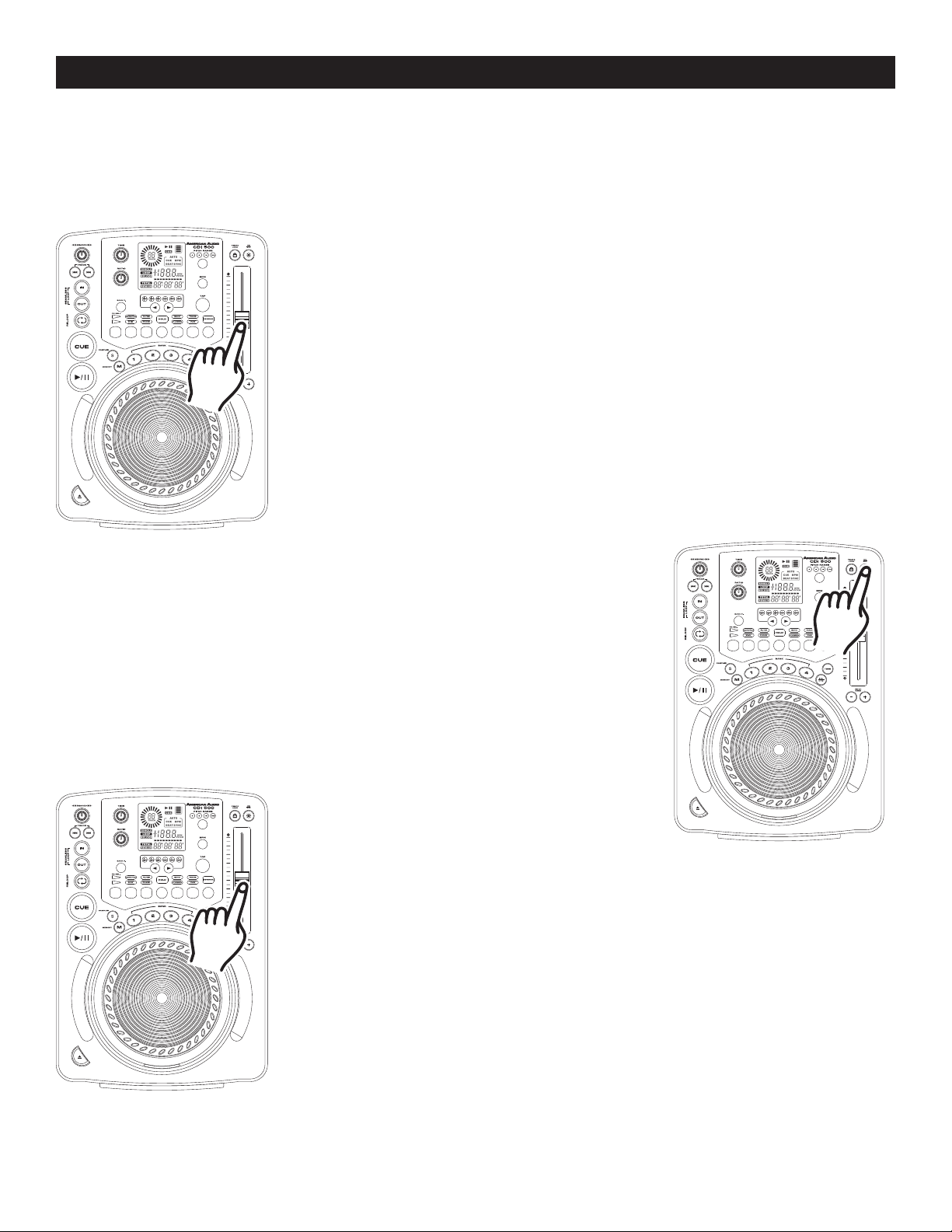

7. PITCH SLIDER (CONTROL DE VELOCIDAD VARIABLE) – Esta opción se emplea para aju

star el porcentaje de tonos de la reproducción. El control puede pre-determinarse y permanece fijo hasta que se mueve o hasta que la función de tono se desactive. Esta modificación puede efectuarse con el disco dentro de la unidad o sin él. El valor seleccionado se conserva fijo aun después de haber quitado el disco, y se aplicará a cualquier otro disco que se introduzca más tarde en el reproductor. En otras palabras, si se fija un nivel de tonos de +2% para un determi

nado disco, al extraerlo de la unidad, el valor no se modifica automáticamente: queda en +2% para el próximo disco que se introduzca. El nivel de tonos aplicado aparece en el visor LCD (30)

8. BOTÓN REVERSE – Este botón sirve para activar el modo de reproducción en reversa. Cuando se selecciona esta alternativa, todas las funciones de efecto o relativas al tono operan de manera normal.

REPRODUCCIÓN TRANSCURRIDO (ELAPSED PLAYING TIME), TIEMPO RESTANTE DE LA PISTA (TRACK REMAINING TIME), y TIEMPO RESTANTE TOTAL (TOTAL REMAINING TIME).

10. SGL/CTN – Por medio de esta función se puede seleccionar la reproducción simple de una pista o la reproducción continua (todas las pistas en orden). Esta opción también funciona en modo FLIP-FLOP.

11. (-) BOTÓN PITCH BEND – Esta función (-) crea una “desaceleración” momentánea (“Slow Down”) en los BPM (compases por minuto) del CD que se está reproduciendo. Así se podrán sincronizar los compases de los dos CD que se estén ejecutando o de cualquier otra fuente musical que se esté reproduciendo. Es impor tante recordar que ésta es una función momen

tánea. Al quitar el dedo del botón de tono, los BPM volverán automáticamente al valor de tono del control de velocidad variable (7). Al pulsar este botón hacia abajo se puede alcanzar un máximo de -100% de tono. Utilice esta función para pasar lentamente a otra fuente de repro

ducción musical. Es importante advertir que esta función sirve para realizar un ajuste momentáneo del tono. Si se desean ajustes más precisos, se debe utilizar el control de velocidad variable (7) para combinar los BPM con otra fuente de repro

ducción musical.

(

+) BOTÓN PITCH BEND (PARA CONTROL

DE VELOCIDAD) – Esta función crea un “BUMP”

momentáneo en los BPM (compases por minuto) del CD durante la reproducción, gracias a lo cual podrán combinarse los compases de los dos CD que se están reproduciendo o de cualquier otra fuente musical. Es importante recordar que ésta es una función momentánea Al quitar el dedo de este botón, los BPM volverán automáticamente al tono del control de velocidad variable (7) seleccionado. Al pulsar este botón hacia abajo se puede alcanzar un máximo de -100% de tono.

9. BOTÓN TIME – Por medio de este botón se puede alternar el valor de tiempo detallado en MEDIDOR DE TIEMPO, entre TIEMPO DE

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 10

12. BOTONES BANK 1-4 (BANCO DE MEMORIA) – Estos botones se emplean para

guardar cuatro (4) puntos de referencia o cuatro

Page 11

FUNCIONES Y CONTROLES GENERALES (Cont.)

(4) muestras. Cada botón permite guardar una muestra o un punto de referencia cue.

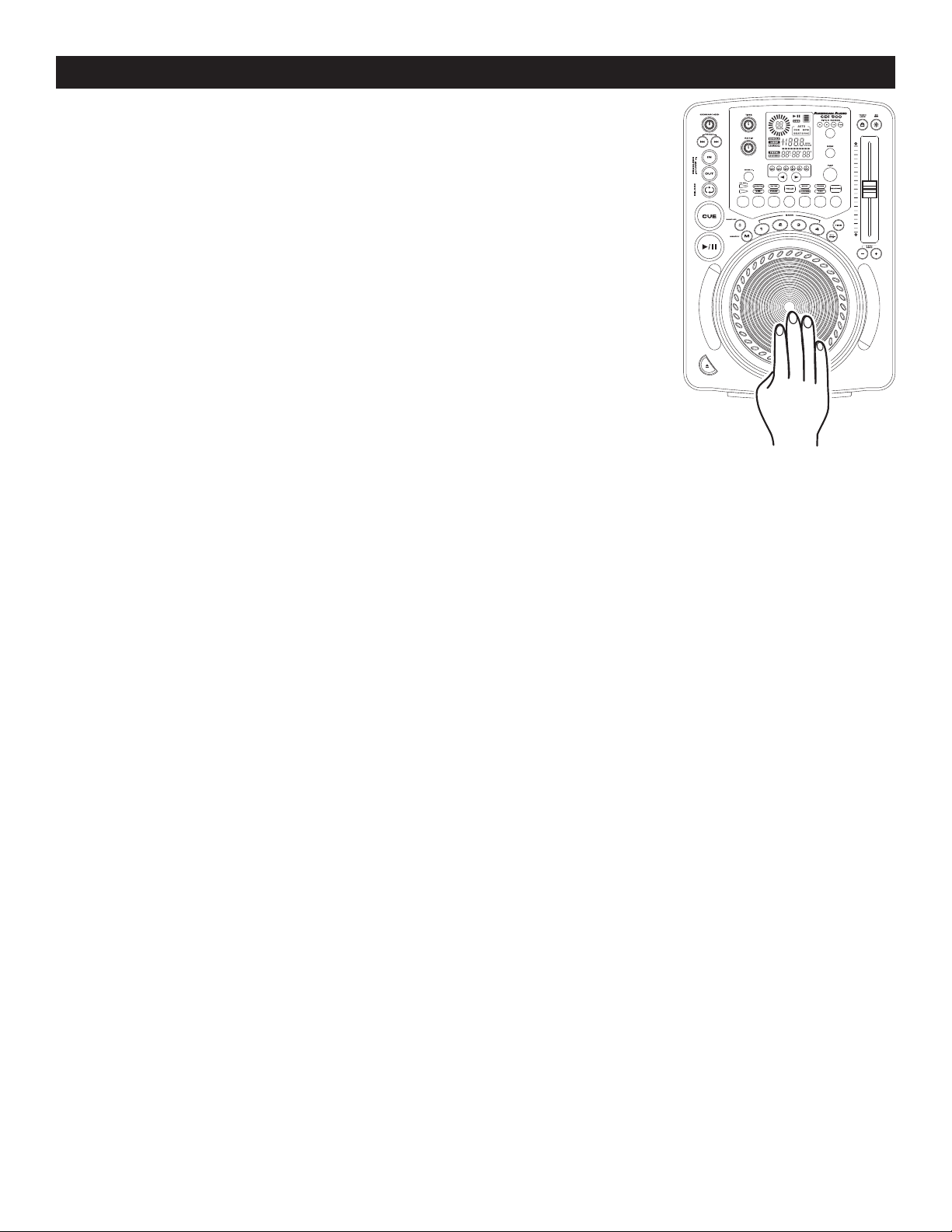

13. RUEDA DE BÚSQUEDA/BANDEJA PARA EFECTOS – Esta rueda cumple tres funcio

nes; A. La rueda de búsqueda funciona como instru-

mento de control de búsqueda por cuadros cuando el CD está en modo pausa o de ref erencia, lo cual permite establecer un punto de referencia cue. B. También sirve como control de velocidad vari able durante la reproducción. Al girar la rueda en el sentido de las agujas del reloj el porcentaje de tono puede llegar a 100%, mientras que al girarla en el sentido con- trario, el porcentaje puede disminuirse hasta

-100%. El ajuste se determina a partir del tiempo se gira la rueda de manera continua. C. La rueda de búsqueda también se emplea para controlar el efecto de salto y de veloci dad, cuando ha sido activado el efecto de rueda de búsqueda (ver página 24).

14. Señal CD LED – Esta señal se ilumina cada vez que se introduce un CD y el reproductor está listo para usar.

15. FUNCIÓN EJECT – Por medio de esta fun

ción se expulsa el CD. Esto será posible sólo si la unidad está en modo de pausa o referencia, no durante la reproducción, justamente para evitar que el CD sea expulsado mientras se está ejecutando.

16. BOTÓN MEMORY – Por medio de este botón se pueden programar hasta cuatro (4) puntos de referencia o cuatro (4) muestras en los CUATRO BOTONES DEL BANCO DE MEMORIA (12). Las muestras o puntos de referencia pueden recuperarse en cualquier momento, incluso si se extrae el disco y se lo vuelve a introducir más tarde. Ver Memoria del Sistema, en la página

23.

17. BOTÓN PLAY/PAUSE – Cada vez que se presiona el BOTÓN PLAY/PAUSE BUTTON, se pasa alternativamente de modo reproducción a modo pausa o viceversa. Durante el modo de reproducción, la señal LED se ilumina en color

verde; cuando la reproducción pasa a modo pausa, la luz verde titila.

18. BOTÓN SAMPLER – Este botón se emplea para activar la función de muestrario o sam

pler. Cuando se activa esta función, una de las muestras creadas se ejecuta en modo de rulo continuo.

19. BOTÓN HOLD Y EFECTOS BOTÓN SCRATCH/SKID – Este botón se

utiliza para activar y desactivar el efecto de “rayado” (scratch) o el efecto “resba- lar” (skid). Ver efectos incorporados, en la página 28.

BOTÓN FILTER/PHASE – Este botón se utiliza para activar y desactivar el efecto filtro o fase. Ver efectos incorporados, en la página 29.

BOTÓN HOLD – Por medio de este botón es posible determinar y fijar todos los os parámetros seleccionados para efectos. Al activarse esta función,

nuev-

el los

botón LED se ilumina en rojo. Los cam bios pract icados en los parámetros de momentáneos si esta modali

efectos serán

dad no ha sido

seleccionada.

EFECTO ECHO/FLANGER (ECO RETARDO) – Este botón se utiliza para

activar y desactivar los efectos de eco o retardo. Ver efectos incorporados, en la página 29.

EFECTO TRANS/PAN - Este botón se utiliza para activar y desactivar los efectos Trans o Pan. Ver efectos incorporados, en la página

30.

20. BOTÓN DE REFERENCIA (CUE) – Al pre

sionar el botón CUE durante la reproducción se activa inmediatamente el modo pausa y la pista vuelve al ultimo punto de referencia fijado (ver “Cómo fijar un punto de Referencia” (cue), en la página 17). El botón CUE LED azul se ilumina cuando la unidad se encuentra en modo de ref

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 11

Page 12

FUNCIONES Y CONTROLES GENERALES (Cont.)

erencia (cue). Este mismo botón titila cada vez que se fija un nuevo punto de referencia (cue). Si se lo mantiene presionado hacia abajo, el CD puede reproducirse momentáneamente. Al soltar el botón CUE, el CD vuelve de inmediato al punto de referencia (cue). También se puede presionar el botón CUE para crear un efecto de salto (efecto BOP). El efecto BOP se define en la página 24).

21. FX SEL. BOTÓN SELECT – Los efectos se ubican en dos niveles distintos. Este botón per

mite seleccionar un efecto para cada nivel.

22. BOTÓN RELOOP – Si se realizó un rulo continuo (ver “Cómo determinar un RULO CONTINUO, en la página 18), pero el reproduc

tor de CD no está activo en modo rulo continuo (SEAMLESS LOOP), es decir, si no se está repro

duciendo un rulo, al presionar el botón RELOOP se reactivará de inmediato el modo rulo. Para abandonar este modo, presione el botón OUT. En el visor LCD (30) se verán las palabras LOOP (rulo) y RELOOP (reactivar rulo) cuando esté dis

ponible la función RELOOP (reactivar rulo).

23. BOTÓN BANK PROGRAM (PARA PROGRAMACIÓN BANCO DE MEMORIA) – Esta función permite programar hasta 12

muestras guardadas. Para más información sobre este tema, remítase a la página 22.

CONTINUO).

27. BOTÓN TRACK – Este botón se emplea para seleccionar una pista. Al pulsarlo, se saltará hasta la siguiente pista; si se lo man tiene presionado, es posible avanzar rápidam ente de una pista a otra.

BOTÓN TRACK - Este botón se emplea para seleccionar una pista. Al pulsarlo, se saltará hasta la pista anterior; si se lo man tiene presionado, es posible retroceder rápidam

ente de una pista a otra.

28. PERILLA SEARCH (DE BÚSQUEDA) –

perilla cuenta con cuatro posiciones de veloci

Esta

dad para retroceder y avanzar, gracias a lo cual es posible explorar o escanear rápidamente a través de las pistas. Cuanto más se gire la perilla en una u otra dirección, más rápida será la búsqueda.

29. TIEMPO DE PARÁMETRO – Esta perilla se emplea para ajustar el valor de tiempo de pará

metro.

30. VISOR LCD – Sobre este visor de alta cali

dad se indican todas las funciones, según se estén aplicando. Puede verse cómodamente desde varios ángulos (ver página 8). Los íconos del visor se detallan en la sección D

24. BOTÓN OUT - Este botón se emplea para fijar el punto de finalización de un rulo. Un rulo se inicia al presionar el botón IN (26), y se termina justamente al pulsar el botón OUT para deter

minar el punto de culminación. El rulo seguirá reproduciéndose hasta que el botón OUT vuelva a presionarse.

25. RELACIÓN DE PARÁMETRO (PARAMETER RATIO)- Esta perilla se utiliza para ajustar el valor

de relación de parámetro.

26. BOTÓN IN DE RULO CONTINUO (SEAMLESS LOOP IN) – FUNCIÓN “CUE ON THE FLY” PARA NO INTERRUMPIR LA MÚSICA – Esta función permite fijar un punto de

referencia CUE (ver página 17) sin interrumpir la música. Este botón también sirve para fijar el punto de inicio de un rulo continuo (ver RULO

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 12

Page 13

A UD I O O U T

D IG IT A L

O UT

PO W E R

O N

O FF

R EL A Y

A C I N ~

23 0 V 1 15 V

FUNCIONES Y CONTROLES GENERALES (Cont.)

Figura 4

Figura 6

36 35 34 33 32

Figura 5

B. PANEL TRASERO (FIGURA 4)

31. SELECTOR DE TENSIÓN – Dado que el

tipo de tensión eléctrica varía según el lugar, la unidad cuenta con un interruptor para selec cionar el voltaje correspondiente en cada caso. De esta manera, pueden elegirse valores tales como 120v~60Hz o 220v~50/60Hz. Es impor tante desconectar el tomacorrientes eléctrico cada vez que vaya a cambiarse el tipo de ten sión.

32. CONECTOR DE POTENCIA – Esta opción se emplea para conectar la unidad al sistema general de suministro eléctrico. Asegúrese de que el tipo de potencia utilizado a nivel local coincide con el voltaje requerido por la uni dad. NO DEBE QUITARSE LA CONEXIÓN

DE TIERRA CORRESPONDIENTE AL CABLE DE POTENCIA PORQUE PUEDEN CAUSARSE DESPERFECTOS.

33. BOTÓN POWER – Este botón se utiliza para

activar (ON) y desactivar (OFF) el suministro eléctrico de la unidad.

34. MINI-ENCHUFE CUE – Conecte el mini-

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 13

51 50

41 42

43 48 47

enchufe de la clavija cue que se encuentra en el panel trasero de la unidad con una salida de CONTROL (CONTROL OUT) compatible de la mezcladora American Audio®. Sólo las mez cladoras American Audio serie “Q” disponen de esta función.

35. CONEXIÓN DIGITAL OUT – Por medio de esta opción es posible crear copias casi perfec tas de un disco mediante un Mini disc, un CD grabable (CD-R) o cualquier otro elemento de grabación digital.

36. AUDIO OUT R & L – Señales de Audio OUT. Conecte el cable estéreo RCA de la salida AUDIO OUT a la entrada de línea (input) de la mezcla dora.

C. PANEL FRONTAL (FIGURA 5)

37. BANDEJA DE TRANSPORTE – Esta bande

ja se emplea para cargar o retirar un CD. El mecanismo se abre (OPEN) o se cierra (CLOSE) según se presione el botón OPEN/CLOSE (15). Nunca debe forzarse el desplazamiento de la bandeja para abrirla o cerrarla mientras el sumin istro eléctrico está inactivo.

Page 14

FUNCIONES Y CONTROLES GENERALES (Cont.)

D. PANEL DEL VISOR LCD (FIGURA 6)

38. INDICADOR DE PAUSA (PAUSE) – Esta

opción se ilumina cuando la unidad de reproduc ción está en modo de pausa.

39. INDICADOR DE MEMORIA – Esta señal cumple dos funciones. El contorno negro con forma de recipiente indica el estatus de la memo ria de referencia cue; si la silueta del recipiente aparece llena, es porque la memoria está com pleta. Las cinco barras que se ven en el “recipi ente” de la memoria señalan el estado anti-shock (a prueba de golpes) de la misma. Cada barra o línea significa dos segundos de anti-shock digi tal.

40. INDICADOR CUE – Esta opción se ilumina cuando la unidad está en modo de referencia CUE y titila cada vez que se fija un nuevo punto de referencia.

41. MEDIDOR PITCH/BPM- Esta función indica el porcentaje de tono aplicado por medio del control de velocidad variable (7) o BPM.

42. INDICADOR PITCH/BPM- Esta opción se ilumina cuando se activa el tono o BPM.

43. BARRA DE INDICACIÓN DE TIEMPO –

medio de esta opción se obtiene una aproxi mación visual de la duración de la pista o del disco. Normalmente, comienza a titilar cuando la canción está por terminar. Esta variante es muy útil porque sirve para alertar acerca de la culmi nación de una pista y para recordar que debe prepararse el próximo tema musical

44, 45, 46. MEDIDORES DE TIEMPO –

opción sirve para indicar detalladamente los minutos, segundos y cuadros. El medidor indica el tiempo transcurrido, total o restante de una pista o de todo el disco. La función de tiempo seleccionada aparece en la parte superior del medidor como TOTAL REMAIN (TIEMPO TOTAL RESTANTE) (48), REMAIN (TIEMPO RESTANTE) (47) o ELAPSE (TIEMPO TRANSCURRIDO).

Por

Esta

en curso.

48. INDICADOR TOTAL/REMAIN (TIEMPO TOTAL/RESTANTE) () – Cuando aparece la pal

abra TOTAL en el visor LCD (30), el valor detal lado (44, 45, y 46) en el visor LCD (30) indica el tiempo restante total del disco. Cuando aparece la palabra REMAIN (19), el valor detallado (44, 45, y 46) en el visor LCD indica el tiempo restante de la pista en curso.

49. INDICADOR RELOOP – La señal aparece cuando se hace un rulo o cuando todo está listo para efectuarlo.

50. LOOP – El ícono correspondiente

al efecto de rulo titila cuando la unidad está en modo loop (de rulo). La señal se ilumina cuando se crea un rulo pero no está sonando.

51. INDICADOR DE REPRODUCCIÓN SIMPLE (SINGLE) – Por medio de esta función se indica si la unidad de CD se encuentra en modo de reproducción simple, es decir, si la pista sonará sólo una vez y luego volverá al modo de referen cia CUE. Si el indicador no está encendido, la unidad se encuentra en modo de reproducción continua. Cuando éste es el caso, se ejecutan todas las pistas restantes del disco. Una vez transcurrida la reproducción de todas las pistas, la unidad vuelve al modo de referencia CUE.

52. INDICADOR DE DIRECCIÓN DEL CD –

Por medio de esta función se indica en qué dirección está girando el CD. Si la dirección de rotación es contraria al sentido de las agujas del reloj, el CD se está reproduciendo en reversa.

53. INDICADOR DE PISTA (TRACK) - Por medio de esta función se indica qué pista está sonando o cuál está fijada como punto de referencia.

54. INDICADOR DE REPRODUCCIÓN (PLAY) – Este indicador se ilumina cuando la unidad se

encuentra en modo de reproducción.

47. INDICADOR REMAIN (TIEMPO RESTANTE) – Cuando aparece la palabra “REMAIN” en el

visor LCD (30), el valor detallado (44, 45, y 46) en el visor LCD indica el tiempo restante de la pista

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 14

Page 15

FUNCIONES BÁSICAS

1. CARGA/EXPULSIÓN DE DISCOS (LOAD/EJECT)

La unidad CDI-500™ solamente reproduce CD de 3 pulgadas y de 5 pulgadas. Es importante sos tener el CD por los bordes al introducirlo en el reproductor. La cara con la etiqueta debe mirar siempre hacia arriba y la superficie brillante hacia abajo. Esta última es la cara desde donde se lee la señal, por lo tanto no debe tocarse directamente. Para retirar el disco de la unidad de reproducción, pulse la tecla EJECT (15) de expulsión (ver Figura 7).

PRECAUCIÓN:

• NUNCA debe intentarse cargar objetos que no sean discos compactos de 3 pulgadas o de 5 pulgadas.

• NUNCA debe intentarse cargar más de un disco por vez, porque se ocasionarán serios daños a la unidad.

• NO debe forzarse el desplazamiento de la bandeja para abrirla o cerrarla mientras el suministro elé

está inactivo, porque pueden ocasionarse serios daños en el mecanismo.

ctrico

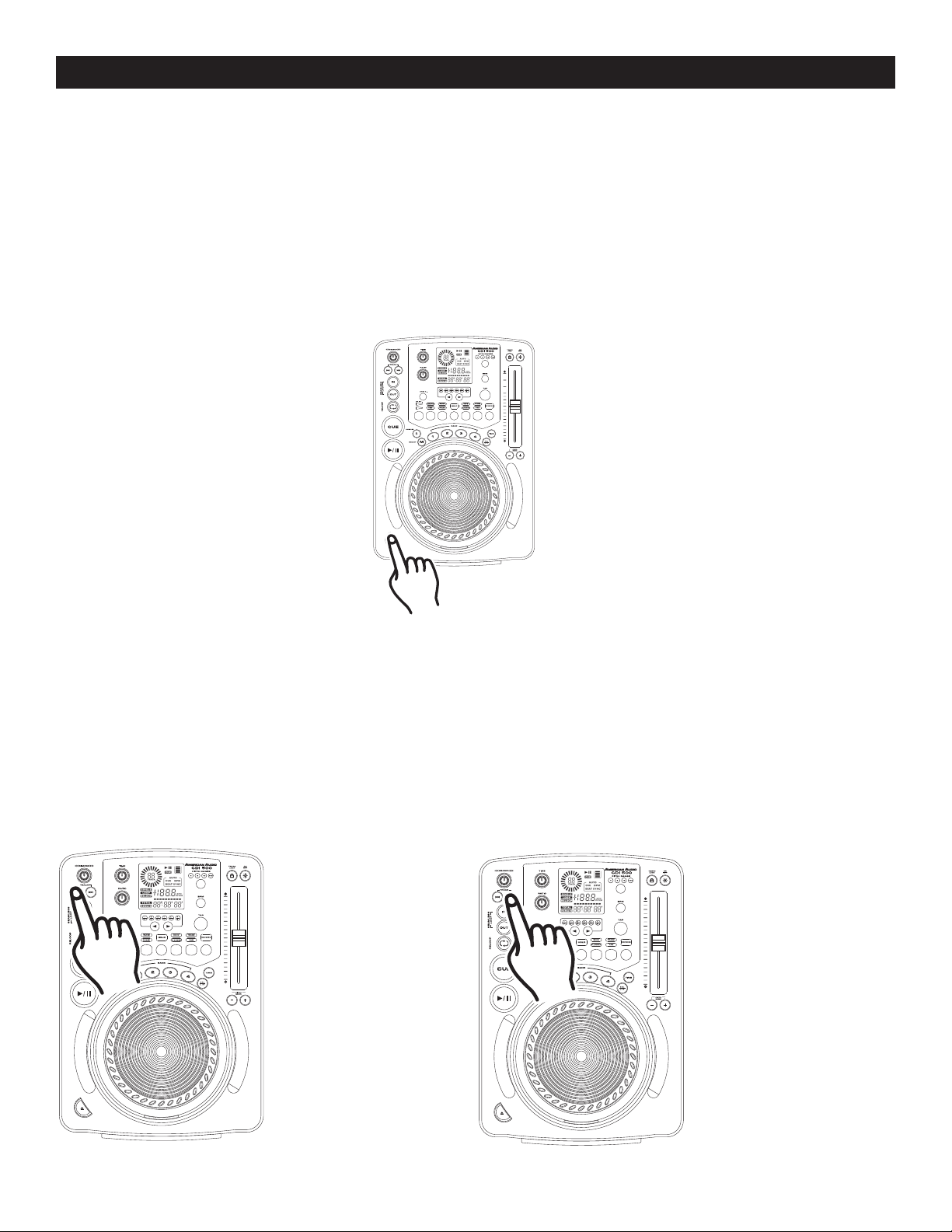

Figura 7: Recuerde presionar la tecla EJECT cada vez que desee introducir o retirar un disco. Siempre sostenga el CD por los bordes y con la cara de la etiqueta hacia arriba cuando vaya a cargarlo en la unidad de reproducción.

2. SELECCIÓN DE PISTAS

Seleccione la pista por medio de alguno de los dos botones TRACK (27). Al pulsar estos botones una vez, se pasará a la pista siguiente o anterior, según sea el caso. Si se mantienen presionados hacia abajo los botones TRACK (27), las pistas pueden cambiarse de manera continua y más rápi da. Si se usan los botones TRACK (27) para seleccionar una nueva pista durante la reproducción (ya hay una canción en modo de reproducción), esta nueva pista

comenzará a sonar inmediata-

mente después de que se haya completado la operación de búsqueda.

Figura 8 Al pulsar el botón de reversa (reverse) se salta hacia la pista previa.

Figura 9: Al pulsar el botón de avance (forward) se salta hacia la pista siguiente

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 15

Page 16

FUNCIONES BÁSICAS (CONT.)

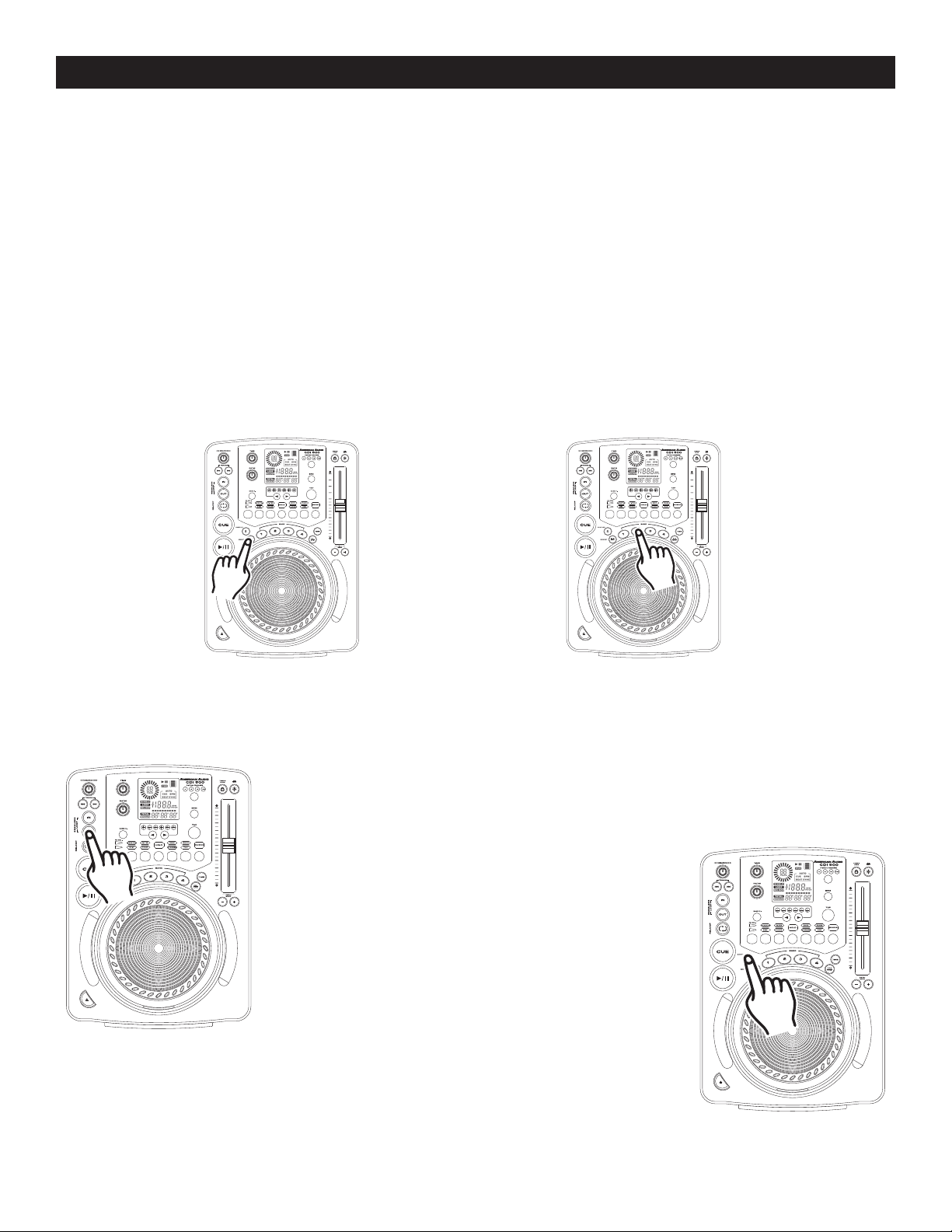

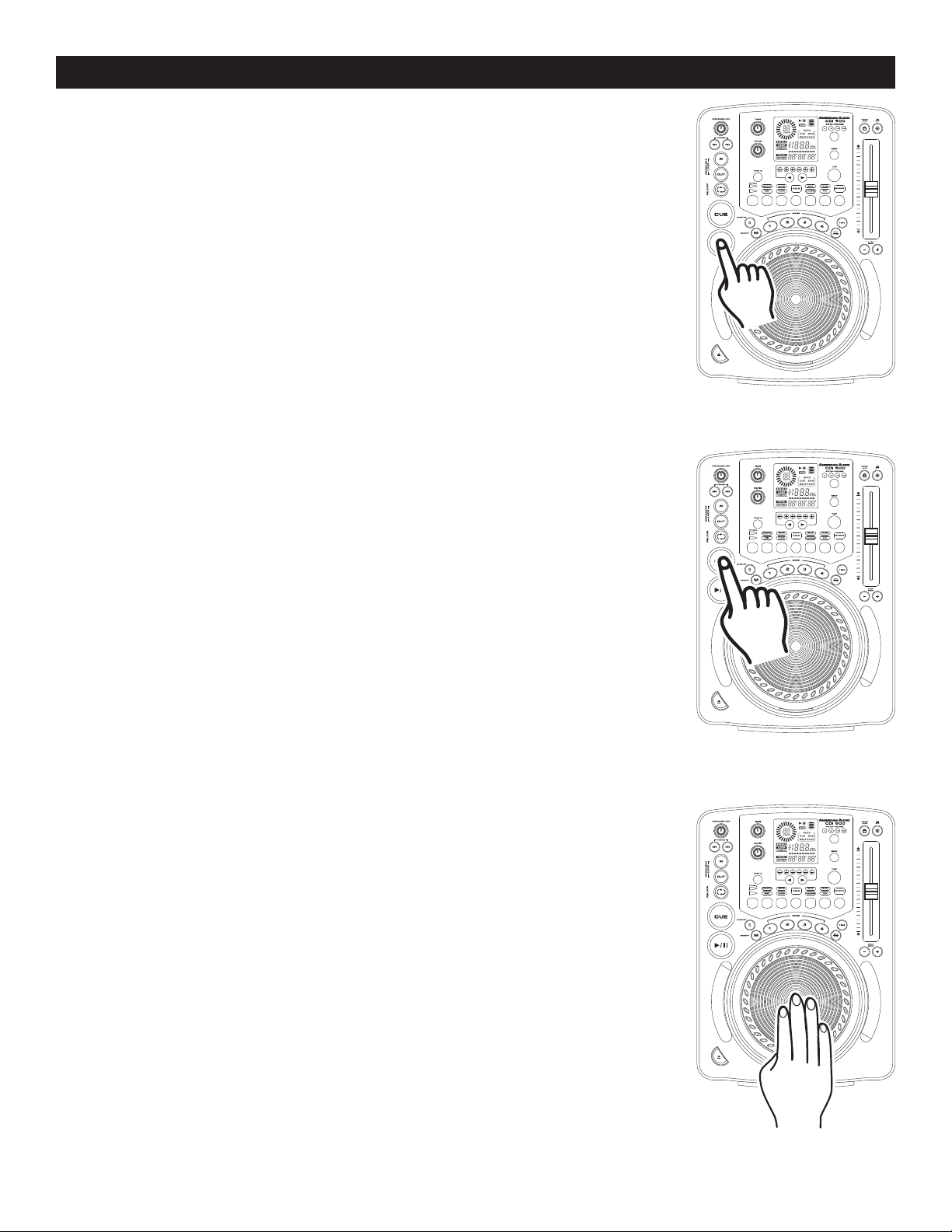

3. INICIO DE LA REPRODUCCIÓN - Figura 11

Inserte un CD de audio, tal como se describe en la página 15 (CARGA/EXPULSIÓN DE DISCOS). A continuación, si presiona el botón PLAY/PAUSE (17), la reproduc ción se iniciará en forma inmediata. No bien comience a sonar el disco, se ilumi nará la indicación PLAY (54). El punto en donde comienza la reproducción (punto de referencia cue) se guarda automáticamente en la memoria. Cada vez que se presione el botón CUE (20), la unidad volverá a este punto de referencia (el punto en donde se inició la reproducción).

4. AUTO CUE

Por medio de esta función se establece de manera automática un punto de refer encia para la primera fuente de sonido cuando se inserta un CD. El primer punto de referencia fijado siempre será el principio de la pista número 1. Si se selecciona una nueva pista antes de pulsar el botón PLAY (17), se determinará un nuevo punto de referencia CUE que indique el nuevo punto de inicio.

5. INTERRUPCIÓN DE LA REPRODUCCIÓN - Figuras 10 y 11

Al interrumpirse la reproducción no se detiene el funcionamiento de la unidad; el mecanismo sigue activo, pero la pista ingresa en modo de pausa o de refer encia, razón por la cual, puede reanudarse inmediatamente la reproducción. El mecanismo dejará de funcionar sólo cuando se retire el disco o cuando haya pasado a modo sleep (inactivo). Existen dos maneras para detener (pausar) la reproducción:

1) Presionar el botón PLAY/PAUSE (17) mientras la pista está sonando. Así se hará una pausa durante la reproducción a partir del punto exac- to en que se pulsó la tecla PLAY/PAUSE BUTTON (17).

2) Al presionar el botón CUE (20) mientras está sonando un tema, se hace una pausa en la reproducción y la pista vuelve al último punto de referencia que se había fijado.

Figura 10

6. PAUSA - Figura 10

Por medio de la función de pausa es posible interrumpir la reproducción en el preciso momento en que se pulsa el botón PLAY/PAUSE (17). Cada vez que se presiona el BOTÓN PLAY/PAUSE (17), se pasa alternativamente de modo repro ducción a modo pausa. Cuando la unidad se encuentra en modo pausa se ilumina la señal PAUSE (38) del visor LCD (30) y el BOTÓN PLAY/PAUSE (17) LED de color verde titila.

7. BÚSQUEDA DE CUADROS (FRAME SEARCH)

Esta función permite pasar una pista cuadro por cuadro y así encontrar y establ ecer un punto de referencia, muestra o rulo. Para emplear esta alternativa primero se debe pasar a modo de pausa (ver sección 6) o modo de referencia (ver sección

5) y a continuación girar la rueda de búsqueda JOG WHEEL (13) para desplazarse a través de una pista (Figura 12). Al girar la rueda en el sentido de las agujas del reloj, la búsqueda por cuadros se realiza hacia adelante; por el contrario, si la rueda se gira en sentido inverso al de las agujas del reloj, la búsqueda por cuadros se realiza hacia atrás. Cuando se utiliza la rueda de búsqueda (13), la función de monitoreo (nivel de auricular) permite oír los cuadros que se van pasando. Una vez encontrado el punto de inicio deseado, puede establecerse un punto de referencia (inicial) presionando el BOTÓN PLAY/PAUSE (17), como se indica en la Figura 10. Al pulsar el BOTÓN CUE (20), como se ilustra en la Figura 11, se vuelve al punto que inicial que acababa de fijarse.

Figura 11

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 16

Figura 12

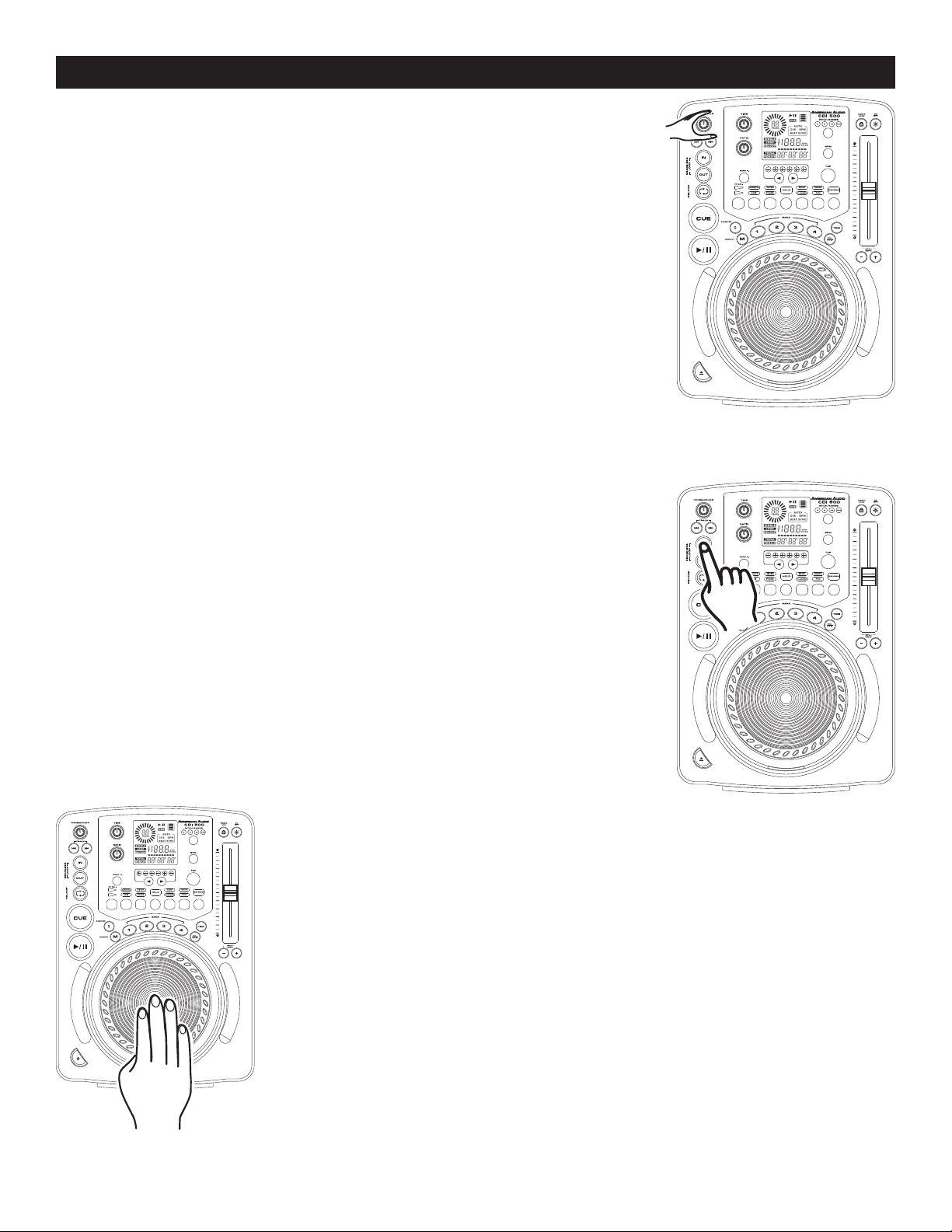

Page 17

FUNCIONES BÁSICAS (CONT.)

8. EXPLORACIÓN (AVANCE RÁPIDO / RETROCESO RÁPIDO) (SCANNING FAST FORWARD / FAST REVERSE)

Esta función permite realizar una búsqueda rápida en el disco o en una pista. Al girar la perilla de búsqueda SEARCH KNOB (13) en el sentido de las agujas del reloj se avanza en forma rápida; por el contrario, al moverla en el sentido opuesto a las agujas del reloj, se retrocede en forma rápida. La exploración puede hacerse conforme a cuatro velocidades distintas de avance o de retro ceso, según cuánto se gire la perilla.

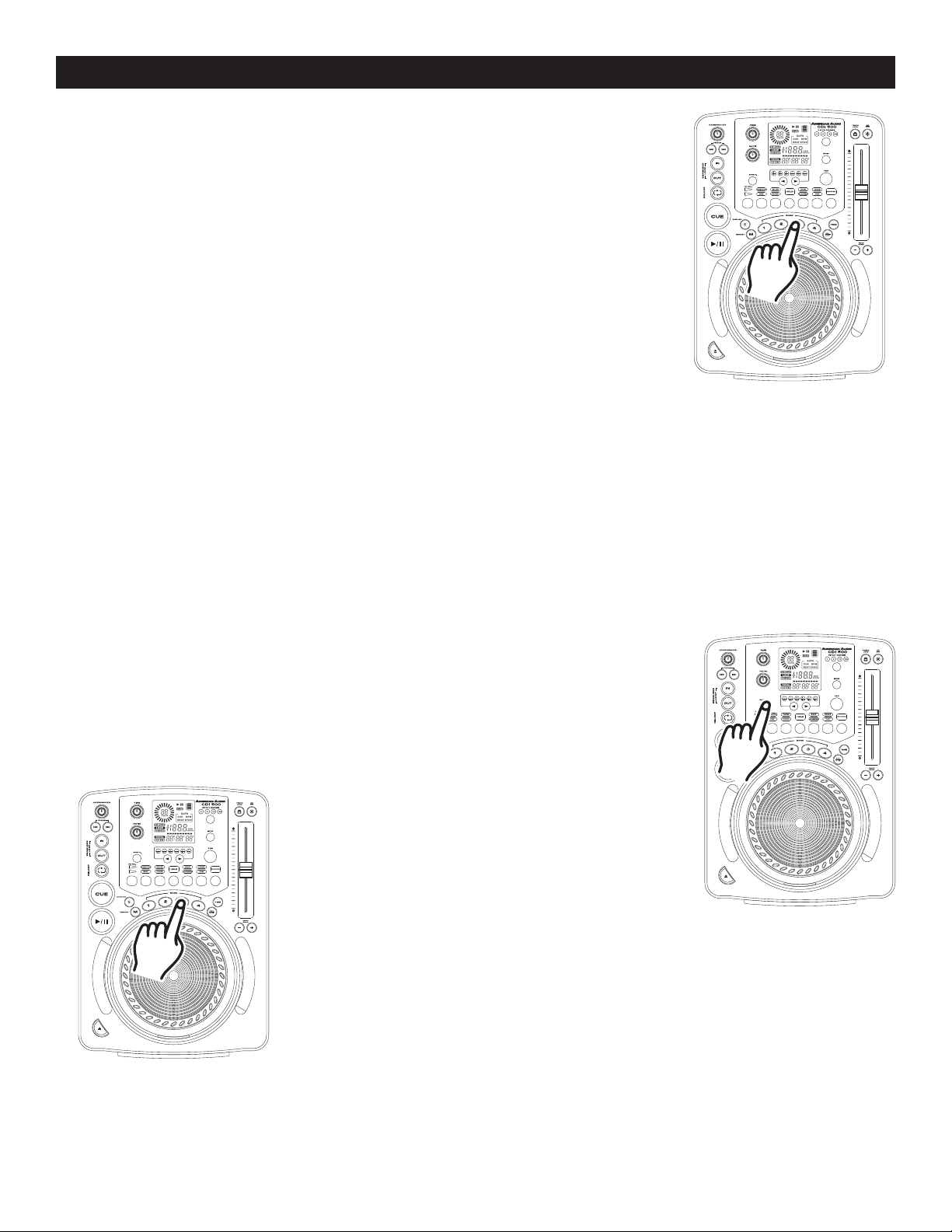

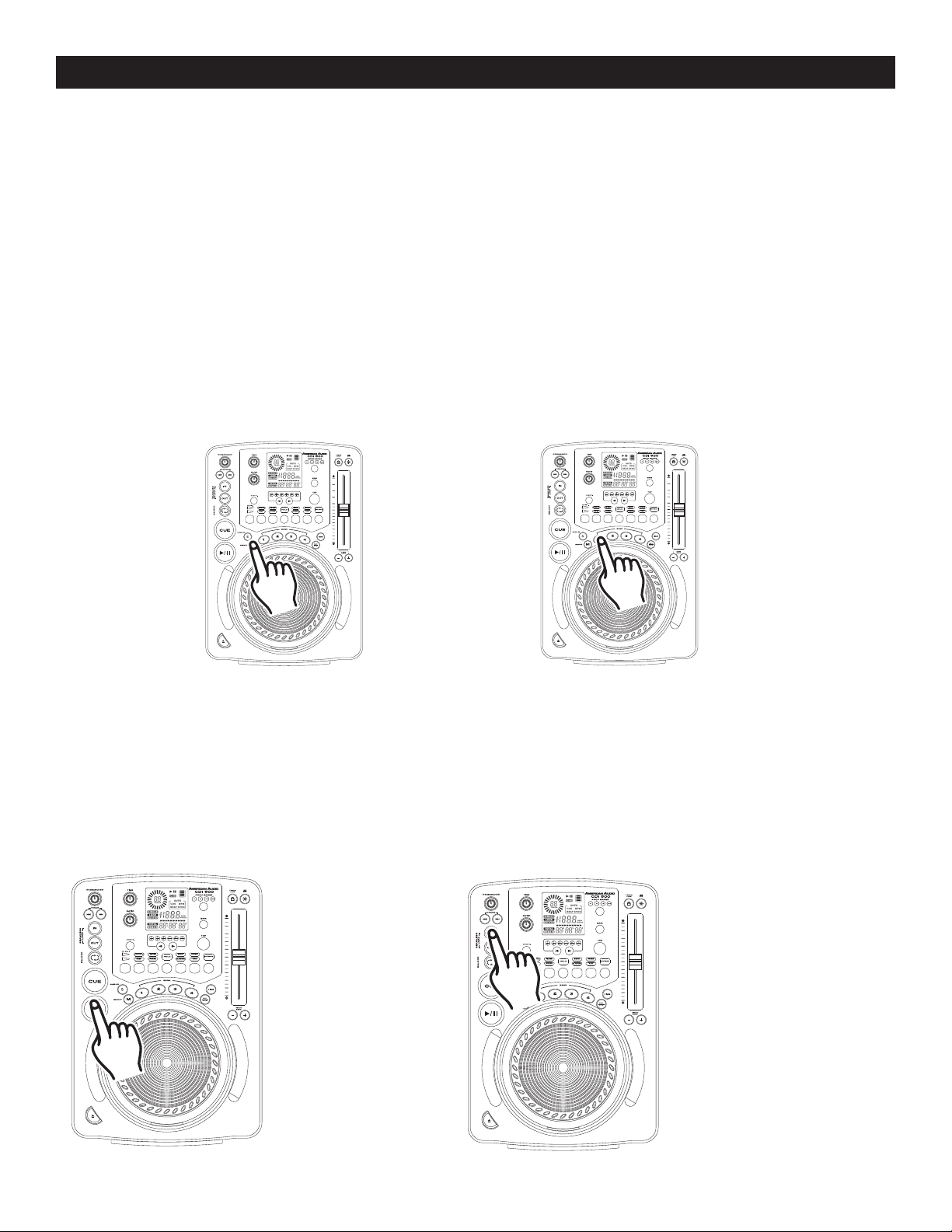

9. CÓMO ESTABLECER Y GUARDAR UN PUNTO DE REFERENCIA CUE:

Cómo establecer un punto de referencia cue: Un punto de referencia cue es el lugar exacto en donde comenzará la reproduc ción al pulsar el BOTÓN PLAY/PAUSE (17). Pueden establecerse puntos de ese tipo en cualquier sitio del disco o de una pista. Es posible fijar hasta cinco puntos de referencia independientes por disco, cuatro de los cuales se guardan en los botones del banco de memoria BANK BUTTONS 1-4 (12) y el quinto se com parte entre el BOTÓN DE ENTRADA IN (26) y el de referencia CUE (20). Existen dos (2) formas de establecer y crear un punto CUE, tal como se ilustra en las

figuras 14 y 15.

Figura 13

1) Una de ellas consiste en presionar el BOTÓN DE ENTRADA IN (26) mientras el disco está sonando. Así se creará un punto de referencia CUE sin interrumpir la reproducción de la música. Al pulsar el BOTÓN CUE (20) se volverá al mismo punto que había quedado marcado cuando se presionó el BOTÓN IN (26). En este momento se puede guardar el punto de referencia CUE en cualquiera de los BOTONES BANK 1-4 del banco de memoria (12)

Figura 14

2) La segunda alternativa es utilizar la rueda de búsqueda JOG WHEEL (13) para rastrear una pista mientras el disco está en modo de pausa (PAUSE) o referencia (CUE) y encontrar el punto de inicio deseado. Una vez ubicada la posición deseada, presione el BOTÓN PLAY (17) para establecer el punto de referencia cue. Al pul sar el BOTÓN CUE (20) o el BOTÓN IN (26) se volverá exactamente a este punto.

Figura 15

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 17

Page 18

FUNCIONES BÁSICAS (CONT.)

Cómo guardar un punto de referencia Cue:

Una vez fijado el punto de referencia, según alguno de los procedimientos explicados más arriba, en la página 17, es posible guardarlo en uno de los BOTONES BANK (12) de la memoria. Luego de guardar este punto en la memoria, se lo puede recuperar en cualquier momento, incluso después de haber extraído el disco o luego de haber apagado la unidad (ver MEMORIA DEL SISTEMA, en la página 23). Es posible guardar un máximo de cuatro puntos de referencia cue por disco y un total de 508 en la memoria de la unidad. La silueta de recipiente correspondiente a la memoria (39) que aparece en el visor LCD (30) indicará la cantidad aproximada de memoria disponible. En un BOTÓN BANK (12) puede guardarse un punto de referencia CUE o bien una MUESTRA (Ver “cómo crear un rulo de muestra”, en las páginas 19 y 20), no ambas cosas. Para almacenar un punto de referencia cue:

1) Cree un punto de referencia Cue siguiendo alguno de los dos métodos indicados más arriba, en la página

17. Pulse el BOTÓN MEMORY (16), como se indica en la Figura 16. La señal LED amarilla correspondiente a la memoria de referencia cue se iluminará para indicar que se acaba de activar la función para guardar en memoria. En este momento se puede presionar alguno de los cuatro BOTONES BANK (12) para almacenar el punto de referencia en la memoria (Figura 17). A continuación titilará brevemente la señal LED que corresponda al BOTÓN BANK (12) presionado. Dicha señal permanecerá iluminada a fin de indicar que una muestra o punto de referencia cue ha sido guardado en la memoria. La señal LED amarilla se apagará.

Figure 16

Figure 17

2) Repita los pasos anteriores para guardar otros tres puntos de referencia cue. Una vez almacenados los cuatro, podrá recuperarlos en el momento que lo desee. Durante la reproducción, los puntos de referencia comenzarán a ejecutarse de manera instantánea sin que se interrumpa la música. Para acceder a un determi nado punto de referencia cue, es indispensable que el CD sobre el cual se creó el punto se encuentre dentro de la unidad reproductora.

10. CÓMO CREAR Y REPRODUCIR UN RULO CONTINUO Un rulo continuo es un efecto que simula un golpeteo repetido sin interrupción del sonido. Puede emplearse para crear un efecto impactante mientras se está mezclando. No tiene límite de tiempo; es más, puede “loo pearse” la totalidad del disco. El rulo continuo se crea entre dos puntos continuos de un disco.

1) Pulse el BOTÓN PLAY/PAUSE (17) para activar el modo de reproducción

2) Presione el BOTÓN IN (26) para fijar el punto de ini cio del RULO CONTINUO. La señal LED correspondi

ente al BOTÓN IN (26) va a titilar primero y luego se iluminará.

Figura 18

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 18

Figura 19

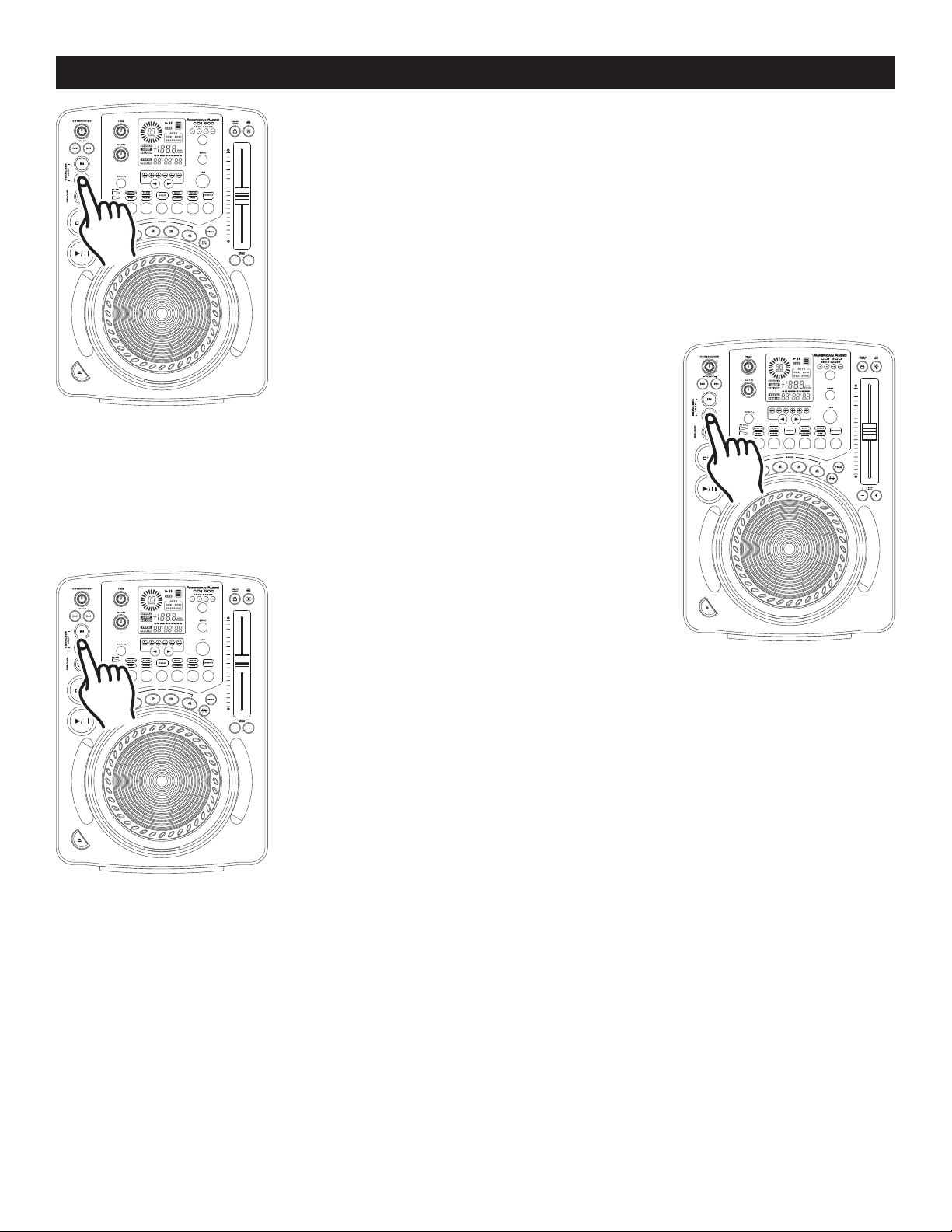

Page 19

FUNCIONES BÁSICAS (CONT.)

3) Presione el BOTÓN OUT (24) para fijar el punto de finalización del RULO CONTINUO (Figura 20). Las señales LED correspondiente al BOTÓN IN (26) y OUT (24) comenzarán a titilar rápidamente para indicar que el modo rulo con tinuo (SEAMLESS LOOP) acaba de activarse.

INDICADORES DE RULO LCD – Durante un rulo continuo, los indicadores de rulo LOOP (50) y RELOOP (49) aparecerán en el visor LCD (30) para señalar que está activo el efecto de rulo.

Figura 20

CÓMO ABANDONAR EL EFECTO DE RULO – Para salir de un rulo con tinuo (SEAMLESS LOOP), presione el BOTÓN OUT (24). Las señales LED correspondientes al BOTÓN IN (26) y OUT (24) permanecerán encendidas, pero dejarán de titilar. La reproducción de música se reanudará en forma nor mal. Ambas señales LED BOTÓN IN (26) y BOTÓN OUT (24) permanecerán encendidas para indicar que hay un rulo guardado en la memoria.

Figura 21

REPETICIÓN DE UN RULO – La función RELOOP (22) permite recuperar

en cualquier momento el rulo guardado en la memoria. Las señales LED del BOTÓN IN (26) y OUT (24) indicarán si existe algún rulo guardado en la memo ria, para reproducir en cualquier momento. Para repetir un rulo, presione el BOTÓN RELOOP (22). Las señales LED correspondientes al BOTÓN IN (26) y OUT (24) volverán a titilar para indicar que se ha activado el modo de rulo con tinuo SEAMLESS LOOP y que el rulo que se había almacenado en la memoria comenzará a reproducirse de inmediato.

Figura 22

Es importante tener en cuenta que únicamente puede editarse el punto de finalización del rulo. El rulo puede acortarse o prolongarse. Antes de editar un rulo continuo primero se debe crearse uno. Si todavía no lo hizo, siga las instrucciones del paso 10 para crearlo. Si ya existe un rulo continuo, presione el BOTÓN RELOOP (22) para activarlo (Figura 22), si es que aún no está activo. Para editar el punto de culminación de rulo:

1) Presione el BOTÓN OUT (24) para volver a la reproducción normal desde el punto de referencia cue del rulo. (Figura 21) Así se saldrá del modo de rulo continuo y se podrá editar el punto de finalización corre- spondiente.

2) Presione el BOTÓN OUT (24) una vez más cuando llegue a su nuevo punto de finalización (Figura 21).

- PARA LOGRAR UN RULO MÁS CORTO: Presione el BOTÓN OUT (24) en un punto anterior de la pista (Figura 21).

- PARA LOGRAR UN RULO MÁS PROLONGADO: Presione el BOTÓN OUT BUTTON (24) en un punto posterior de la pista (Figura 21).

©American Audio® - www.AmericanAudio.us - CDI-500™ Instruction Manual Page 19

Page 20

FUNCIONES BÁSICAS (CONT.)

12. Cómo usar el grabador de efectos (sampler) incorporado:

La unidad CDI-500™ cuenta con un sampler avanzado, es decir, un grabador de efectos que se usarán como muestrario. Es posible guardar hasta cuatro muestras en los BOTONES BANK (12) de la memoria. Cabe recor dar aquí que en un BOTÓN BANK (12) puede guardarse un punto de referencia CUE o bien una MUESTRA, no ambas cosas. La muestra puede durar 6,5 segundos como máximo. La muestra puede recuperarse mientras se reproduce el CD, mientras la unidad de reproducción del CD se encuentra en modo de pausa (PAUSE MODE), o incluso luego de haber extraído el CD. La reproducción de una muestra puede realizarse en cualquier momento, sin que con esto se interrumpa la música. Si la muestra se ejecuta mientras la unidad se encuentra en modo de reproducción, el sonido de la primera se superpondrá a la fuente de música en curso. La muestra puede reproducirse una vez o en modo continuo. Tal como ocurre con los puntos de referencia cue, es posible guardar aproximadamente 508 (127 x 4) muestras en la memoria (dependiendo del espacio libre disponible). La silueta de recipiente MEMORY BUCKET (39) que aparece en el visor LCD (30) indicará la memoria restante aproximada.

Para crear una muestra:

1) Inicie un rulo (ver “Cómo crear un rulo continuo”, en las páginas 18 y 19). Si el rulo supera los 6,5 segun dos no podrá guardarse como muestra sino como punto de referencia cue.

Figura 23

2) Presione el BOTÓN MEMORY (16). La señal LED amarilla correspondiente al BOTÓN MEMORY (9) se

3) Seleccione y presione el BOTÓN BANK (12) en donde desea guardar su rulo.

iluminará para indicar que la memoria está lista para guardar información.

4) La señal LED amarilla correspondiente al BOTÓN MEMORY (16) se apagará una vez que la muestra haya sido almacenada en la memoria.

5) La muestra ya ha sido guardada. El rulo original usado para crear la misma seguirá sonando hasta que se presione el BOTÓN OUT (24) (Figura 25).

6) A partir de ahora, la muestra guardada puede recuperarse en cualquier momento, incluso cuando la unidad se encuentre en modo de PAUSA (PAUSE). Para recuperar la muestra, asegúrese de que la función muestra esté activada y presione el BOTÓN SAMPLE (18). Se encenderá la señal LED amarilla correspondi ente a la memoria. Para reproducir la muestra en modo de rulo continuo, deje encendida la función muestra. Si desea reproducir la muestra sólo una vez, apague la función de muestra inmediatamente después de

Figura 25

iniciarla. Cuando la función de muestra permanece encendida, la muestra sigue sonando hasta que la fun ción sea apagada.

7) Aviso importante: Si se intenta activar la muestra sin encender la función de muestra, el BOTÓN BANK (12) actuará como punto de referencia cue.

Figura 24

Figura 26

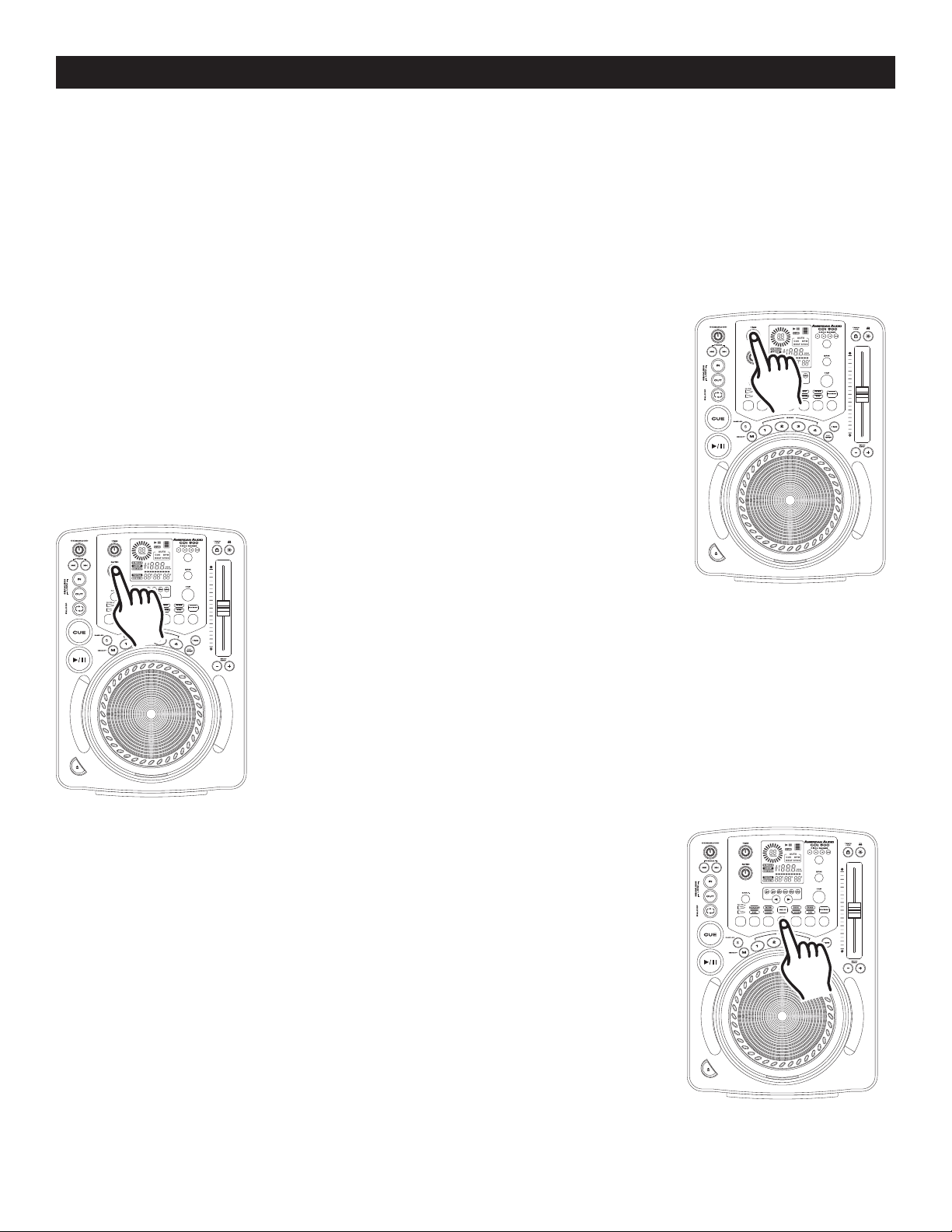

Page 21

FUNCIONES BÁSICAS (CONT.)

Cómo cambiar los parámetros de una muestra

Al modificar los parámetros de la muestra es posible cambiar el volumen (SV) y el tono (SP) de la misma. Los valores de parámetro correspondientes al tono oscilan entre -10:00 y +10:00 (-10:00 es el más bajo) mientras que en el caso del volumen, los valores se extienden de 00:00 a 02:55 (00:00 es el más bajo). Cuanto más alto sea el valor, mayor será el porcentaje de tono o volumen. Es importante comprender que el valor de tono es básicamente un ajuste de velocidad que nada tiene que ver con la calidad tonal. Los valores pueden representar un cambio momentáneo o un ajuste pre-establecido. Los valores de muestra se cambian en tres pasos simples, mientras la unidad se encuentra en modo de reproducción de muestra:

Cómo cambiar los parámetros de una muestra - Velocidad

Presione la perilla correspondiente al tiempo de parámetro PARAMETER TIME (29) mientras se ejecuta una muestra. Luego de pulsar el botón una vez, en el visor LCD (30) aparecerá el siguiente valor: SP +0 00. SP representa el porcentaje de alto (velocidad) de la muestra. +0 00 es la configuración pre-determinada – Reproducción normal. Todos los ajustes se basarán en esta configuración pre-determinada. Al girar la perilla en el sentido de las agujas del reloj, aumenta el tono. Por el contrario, al moverla en la dirección inversa a las agujas del reloj, el valor de los parámetros disminuye.

Figura 27

Cómo cambiar los parámetros de una muestra - Volumen

Presione la perilla PARAMETER RATIO (25) mientras se ejecuta una muestra. Luego de pulsar el botón una vez, en el visor LCD (30) aparecerá el siguiente valor: SV 10 00. SV representa el volumen de la muestra. 02 55 es la configu ración pre-determinada – Reproducción normal. Todos los ajustes se basarán en esta configuración pre-determinada. Al girar la perilla en el sentido de las agujas del reloj, aumenta el volumen. Por el contrario, al moverla en la direc ción inversa a las agujas del reloj, el valor de los parámetros disminuye.

Figura 28

Cómo cambiar los parámetros de una muestra – Función Hold

Función Hold – Este modo permite guardar y proteger los ajustes de parámetro; si la función hold no se activa antes de establecer los parámetros, los ajustes que se realicen serán momentáneos. Al seleccionar el BOTÓN HOLD (19), todos los parámetros modificados conservarán los cambios hasta que vuelvan a ajustarse o hasta que se desconecte la corriente eléctrica de la unidad, a menos que se hayan guardado en la memoria de la unidad.

Figura 29

Page 22

FUNCIONES BÁSICAS (CONT.)

14. BOTONES BANK (12) (PARA EL BANCO DE MEMORIA):

Estos botones se utilizan para guardar las muestras y puntos de referencia cue. Puede almacenarse sólo una muestra o un punto de referencia cue por cada banco de memoria. Cuando se guarda una muestra en uno de los cuatro bancos puede emplearse el punto inicial de la misma como punto de referencia cue. Por medio de los BOTONES BANK se puede recuperar y reproducir inmediatamente cualquiera de las muestras o puntos de referencia cue guardados en la memoria, sin interrumpir la música que está sonando. Cuando la unidad se encuentra en modo de muestra, (ver “Cómo usar el grabador de efectos (sampler) incorpo rado”, en la página 20) y durante la reproducción, al presionar cualquiera de los BOTONES BANK en los que se ha almacenado una muestra se inicia de

inmediato la reproducción de dicha muestra sin que por ello se interrumpa la música. Si la unidad se encuentra en modo de muestra y el compartimiento del disco no está en modo de reproducción, al pulsar cualquiera de los BOTONES

BANK en los que se halla guardada una muestra se inicia de inmediato la reproducción de dicha muestra.

15. BOTÓN BANK PROGRAM (23) (PARA PROGRAMA DE BANCO DE MEMORIA):

Una vez que se han almacenado las muestras en los cuatro (4) Botones Bank, es posible programar la unidad CDI-500 para que ejecute las muestras grabadas en el orden deseado. Los cuatro (4) bancos pueden pro gramarse hasta 12 veces. Las muestras programadas pueden ejecutarse en el orden que desee el usuario sin interrumpir la reproducción de la música. Asimismo, las muestras programadas pueden ejecutarse aun cuando el reproductor está en modo de pausa o incluso si el disco ha sido retirado de la unidad. Si la unidad se encuentra en modo de muestra y el compartimiento del disco no está en modo de reproducción, al pulsar cualquiera de los BOTONES BANK en los que se halla guardada una muestra se inicia de inmediato la repro ducción de dicha muestra.

Figura 30

Para programar muestras:

1) Una vez que se hayan guardado una muestra o más, presione un BOTÓN BANK PROGRAM (23). En el medidor de tono PITCH/ BPM (41) aparecerá el valor +1.

Figura 32

2) Programe los bancos (muestras) en el orden que prefiera.

Ejemplo: Bank 3; Bank 1; Bank 2; Bank 3; Bank 3; Bank 4; Bank 1.

Para finalizar la fase de programación, presione el

BOTÓN BANK PROGRAM (23).

3) Para reproducir las muestras programadas, presione el BOTÓN SAMPLE (18) y a continuación el BOTÓN BANK PROGRAM (23).

Figura 31

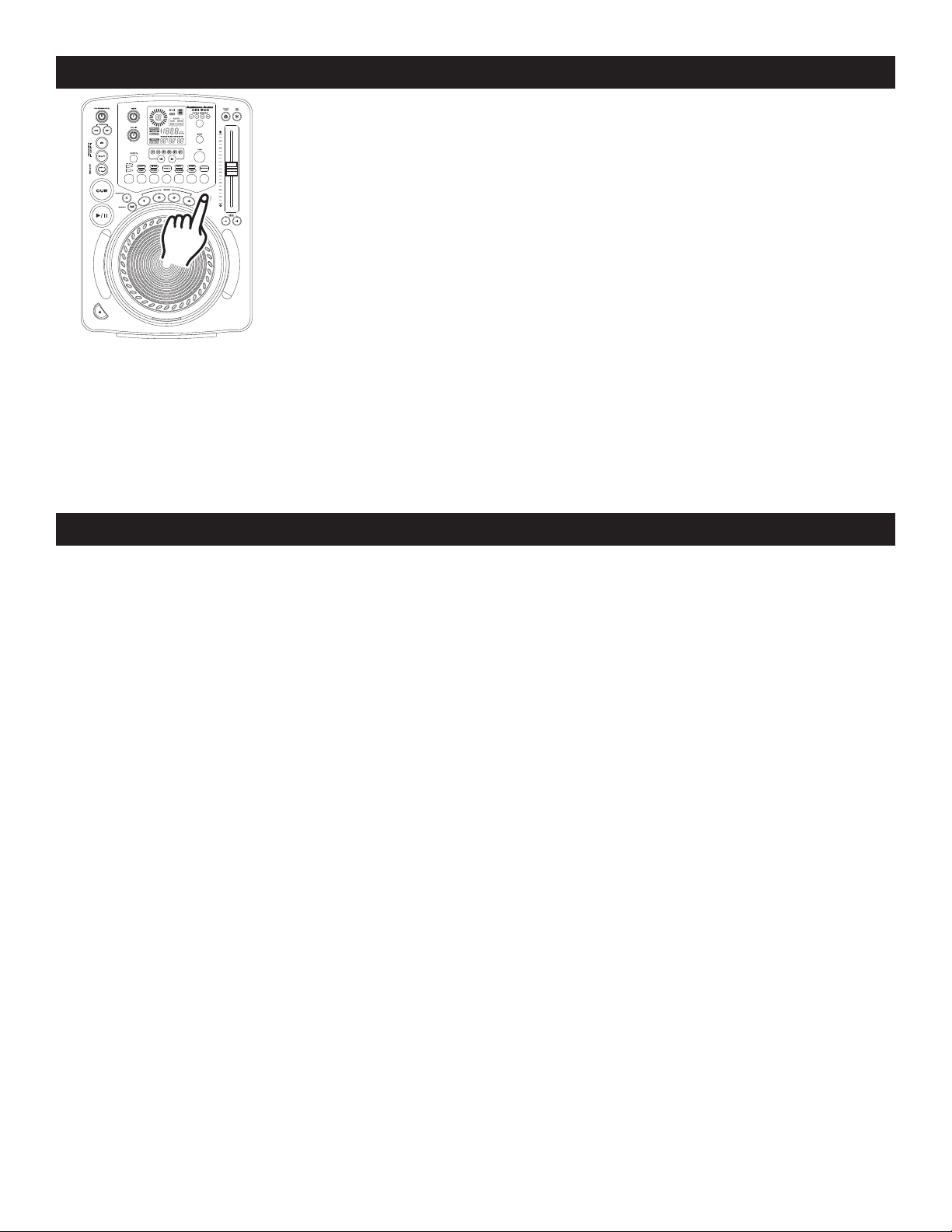

Page 23

FUNCIONES BÁSICAS (CONT.)

16. CÓMO CAMBIAR EL VISOR DEL TIEMPO (44, 45, y 46)/BARRA DE INDICACIÓN DEL TIEMPO (43)

AL presionar el BOTÓN TIME (9) DURANTE LA REPRODUCCIÓN NORMAL, se puede cambiar la información relativa al tiempo que aparecerá en el visor (44, 45, 46, y 43) LCD (30). La siguiente es un resumen de las configuraciones relativas al tiempo y su correspondiente definición:

1) ELAPSED – La palabra “ELAPSED” que aparece en el visor LCD (44, 45, Y

46) alude al tiempo transcurrido de las pistas en curso.

2) REMAIN (47) - La palabra “REMAIN” que aparece en el visor LCD (44, 45, Y 46) alude al tiempo restante de las pistas en curso.

3) TOTAL REMAIN (48) - Las palabras “TOTAL REMAIN” que aparece en el

Figura 33

BARRA DE INDICACIÓN DEL TIEMPO (43) – Esta alternativa se visualiza como el ícono de una barra y ofrece información sobre los aspec

tos relativos al tiempo definidos en MEDIDOR DE TIEMPO (44, 45, y 46) y. Tal como ocurre con el MEDIDOR DE TIEMPO (44, 45, y 46), esta barra también depende de la función de tiempo seleccionada

RESTANTE (48), TIEMPO RESTANTE (47) o TIEMPO TRANSCURRIDO]

una pista esté por acabarse, independientemente de la función de tiempo en la que se encuentre el usuario. La barra de tiempo es un buen recurso por el cual

visor LCD (44, 45, Y 46) alude al tiempo restante total del disco.

. El ícono comenzará a titilar cuando

guiarse para advertir si la pista está llegando a su fin.

[TIEMPO TOTAL

MEMORIA DE SISTEMA

17. MEMORIA DEL SISTEMA:

La unidad CDI-500™ está provista de un fabuloso sistema de memoria, en tanto puede memorizar virtualmente todas las configuraciones programadas para cada CD en particular. La unidad puede almacenar en memoria todos los parámetros de efecto, los puntos de referencia y las muestras especialmente asignados a cada disco. Para guardar las configuraciones deseadas, pulse el BOTÓN MEMORY (16) y manténgalo presionado hacia abajo durante al menos tres segundos. Cuando la memoria se ha guardado de manera correcta, la señal MEMORY LED (16) amarilla titila y luego se apaga. Si la capacidad de la memoria está completa, desaparece del visor LCD (30) la silueta de recipiente MEMORY BUCKET (39) utilizada para representarla gráficamente.

18. RECUPERACIÓN DE INFORMACIÓN GUARDADA EN MEMORIA:

La unidad CDI-500 puede guardar en la memoria todos los parámetros de efectos y puntos de referencia cue programados. Tales configuraciones pueden recuperarse en cualquier momento, incluso después de haber retirado el CD y de haberlo cargado nuevamente. Para recuperar la memoria de un disco específico: 1) Asegúrese de que no haya un CD cargado en el compartimiento de CDs. 2) Mantenga presionado el BOTÓN MEMORY (16) hasta que la señal LED amarilla comience a titu ria, en el visor LCD (30) aparecerá la palabra “RECALL” y la señal (16) LED amarilla correspondiente al BOTÓN MEMORY se apagará.

19. CÓMO VACIAR LA MEMORIA:

El sistema de memoria puede vaciarse en el momento que se desee. De esta manera se borra toda la información programada y la unidad vuelve a su configuración inicial. Para limpiar la memoria: Cuando la unidad no se encuentre conectada al suministro eléctrico, gire la perilla de búsqueda SEARCH KNOB (28) en el sentido contrario al de las agujas del reloj. Mientras ejecuta esa operación, encienda la corriente. El visor LCD (30) titilará tres veces y la unidad volverá a su configuración inicial de memoria

20. VISUALIZACIÓN DE LA MICROPROGRAMACIÓN CABLEADA:

Es posible visualizar la microprogramación cableada o firmware de las unidades. Este concepto alude al código de programación interno de las unidades. Para poder visualizar la información: Gire la perilla de búsqueda SEARCH KNOB (28) en el sentido de las agujas del reloj mientras el suministro eléctrico está desconectado. Al mismo tiempo que ejecuta dicha operación, encienda la corriente eléctrica. La microprogramación cableada aparecerá en el visor LCD (30) en tanto y en cuanto la rueda de búsqueda se mantenga posicionada en la dirección de las agujas del reloj.

lar. 3) Inserte el CD. Mientras se instala la memo-

Page 24

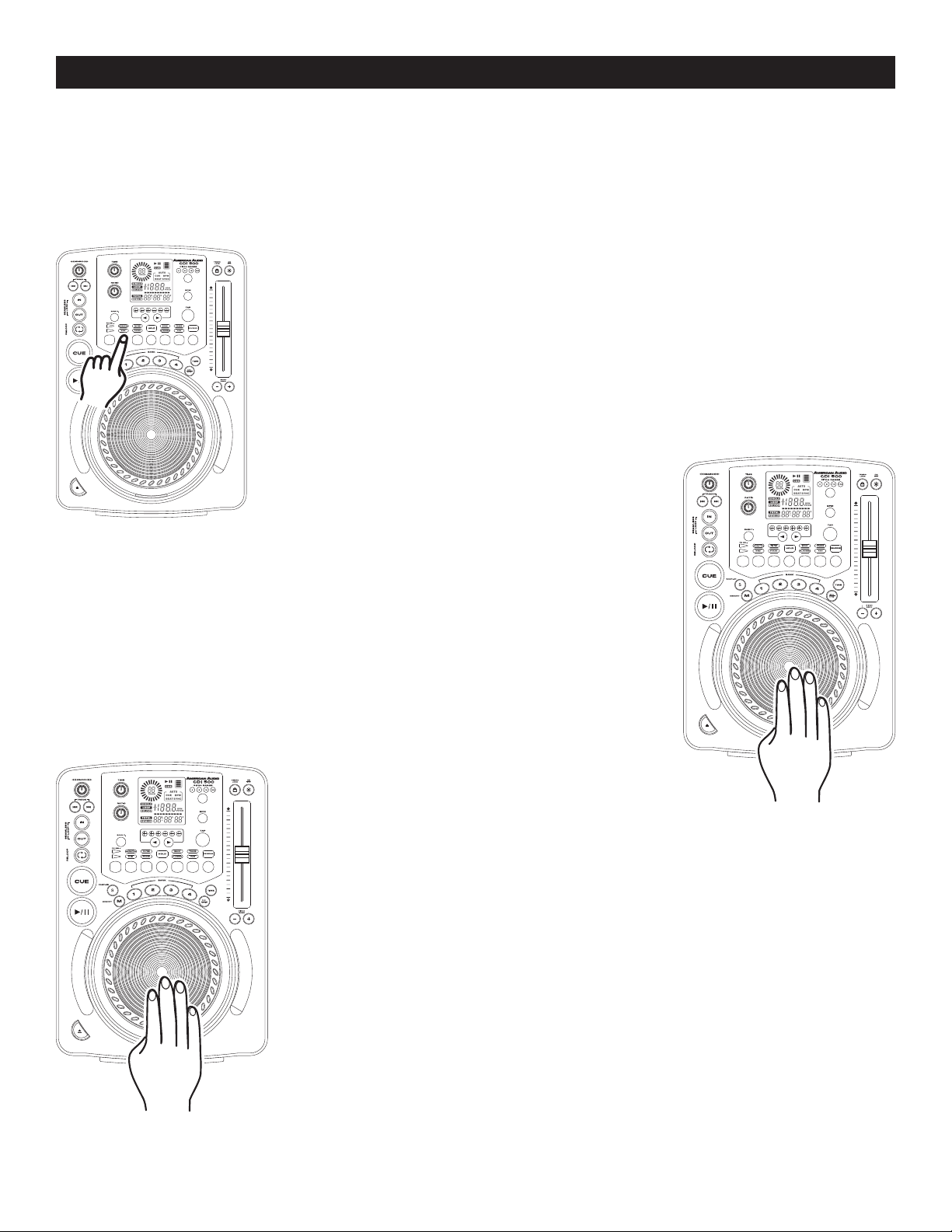

EFECTO SENSIBLE DE LA SACUDIDA WHEEL/BOP DEL TACTO

RUEDA DE BÚSQUEDA SENSIBLE AL TACTO: Esta función trabaja con efectos de rayado o scratch.

Permite que los comandos de reproducción y referencia cue sean controlados con sólo pulsar la rueda de búsqueda sensible al tacto.

EFECTO BOP (DE SALTO): Esta función permite crear un sonido repetitivo similar al de una pista rayada,

logrado cuando se “escracha” la bandeja giradiscos. Este tipo de efecto sirve para crear trucos mientras se mezclan las pistas que están sonando.

CÓMO ACTIVAR UNA FUNCIÓN SENSIBLE AL TACTO: Antes de usar la rueda de búsqueda JOG WHEEL (13) para controlar los comandos de reproducción y referencia cue, primero debe activarse la función de sensi bilidad al tacto. Coteje que la señal LED FX SELECT (21) se haya iluminado en color verde. A continuación, pulse y mantenga presionado el BOTÓN SCRATCH (19) hasta que aparezca una señal roja intermitente. Así se acti vará el modo de sensibilidad al tacto.

Figura 34

EN MODO DE REPRODUCCIÓN: Cuando se encuentra en modo de reproducción y mientras la función de sensibilidad al tacto está activa, la rueda de búsqueda JOG WHEEL (13) puede emplearse para llevar la unidad al último punto de referencia cue. Con sólo tocar la rueda (13) la unidad volverá inmediatamente al último punto de referencia cue estab

lecido y retomará la reproducción sin que se haya interrumpido la música. Básicamente, la rueda de búsqueda JOG WHEEL (13) se convierte en un recurso para lograr el efecto de salto o BOP.

Figura 35

EN MODO DE REFERENCIA CUE:

Cuando se encuentra en modo de referencia cue y mientras la función de sensibilidad al tacto está activa, se puede pulsar la rueda de búsqueda JOG WHEEL (13) para iniciar la repro ducción. La unidad continuará la reproducción hasta que se libere la rueda de búsqueda (13). Al soltar la rueda (13) la unidad vuelve al último punto de referencia.

Figura 36

Page 25

AJUSTES DE TONO

AJUSTES DEL TONO

Los distintos ajustes del tono permiten modificar la velocidad de reproducción de una pista o rulo. Este manejo de la velocidad normalmente se usa para combinar el ritmo de dos o más fuentes musicales, por ejemplo, una bandeja giradiscos u otro reproductor de CD. La velocidad de reproducción puede aumentarse o disminuirse en +/-100. En la sección que sigue se detallan las distintas alternativas de ajuste del tono.

1. CONTROL DE VELOCIDAD VARIABLE (PITCH SLIDER) (7):

Por medio de esta función es posible aumentar o disminuir la velocidad de reproducción o tono de las pistas. El porcentaje máximo de variación del tono en esta función es +/-100%. El control de velocidad variable sirve para reducir o incrementar el tono de reproducción. Si se desliza hacia arriba (hacia la parte superior de la unidad), el tono disminuye; en cambio, si el control se mueve hacia abajo (hacia la base de la unidad), el tono aumenta. El control variable de velocidad puede ajustarse de modo que los cambios oscilen dentro de los siguientes rangos: +/-4%, +/-8%, +/-16%, o +/-100% (Ver cómo cambiar el “RANGO DE PORCENTAJE DEL CONTROL DE VELOCIDAD VARIABLE”, en la próxima página). Los ajustes se aplicarán a la reproducción normal y a los rulos sólo cuando el BOTÓN PITCH ON/OFF (26) se encuentre en posición ON (activado). Las muestras no serán afectadas por las modificaciones de tono realizadas.

Figura 37

Cómo activar el control de velocidad variable (3): Para poder utili-

zar el control de velocidad variable PITCH SLIDER (7) debe activarse la función de ajuste de tono. Presione el BOTÓN ON/OFF (3) ubicado sobre la derecha de la parte superior de la unidad. Al activarse la fun

ción se encenderá la señal LED del BOTÓN ON/OFF (3). Si no se activa la función de tono, el control de velocidad variable (7) no funciona.

Figura 38

Cómo emplear el control de velocidad variable (7): Verifique primero

que la función de tono ha sido activada, como se indica más arriba. Para utilizar el control de velocidad variable PITCH SLIDER (7) deslice el dispositivo. hacia arriba para disminuir el tono y hacia abajo para incrementar su nivel.

Figura 39

Page 26

AJUSTES DE TONO

Cómo ajustar el RANGO del CONTROL DE VELOCIDAD VARIABLE (7): El rango de funcionamiento del control de velocidad variable puede

modificarse en cualquier momento. Para hacer los cambios, la función de tono debe estar activada (ver figura 38). El rango de porcentaje de tono puede variarse de acuerdo con los siguientes valores +/-4%, +/-8%, +/16%, y +/- 100%. 4% es el porcentaje mínimo posible de manipulación del tono; por el contrario, 100% es el máximo. Para ajustar los diferentes rangos, presione el BOTÓN PITCH ON/OFF (3) y pulse el BOTÓN PITCH RANGE (1) hasta llegar al valor que desea (ver figura 40).

Figura 40

2. CONTROL DE VELOCIDAD VARIABLE CON BOTONES.

A diferencia del ajuste realizado con el control de velocidad variable PITCH SLIDER (7), esta función permite incrementar o disminuir momentáneamente la velocidad de una pista durante la reproduc ción. Existen dos maneras de ejecutar esta función: por medio de los BOTONES PITCH (-) y (+) (11) o con la rueda de búsqueda JOG WHEEL (13). El porcentaje más alto permitido es +/- 100%. Esta función se ejecuta conjuntamente con la configuración de tono correspondiente al control de veloci dad variable (7). Por ejemplo, si el control de velocidad variable (7) se programa para un aumento de 2% de tono, el proceso de control de velocidad comenzará con un 2% y continuará hasta alcanzar un máximo de +/- 100%.

NOTA: Si la manipulación de tono es de -100%, la reproducción se detendrá completamente.

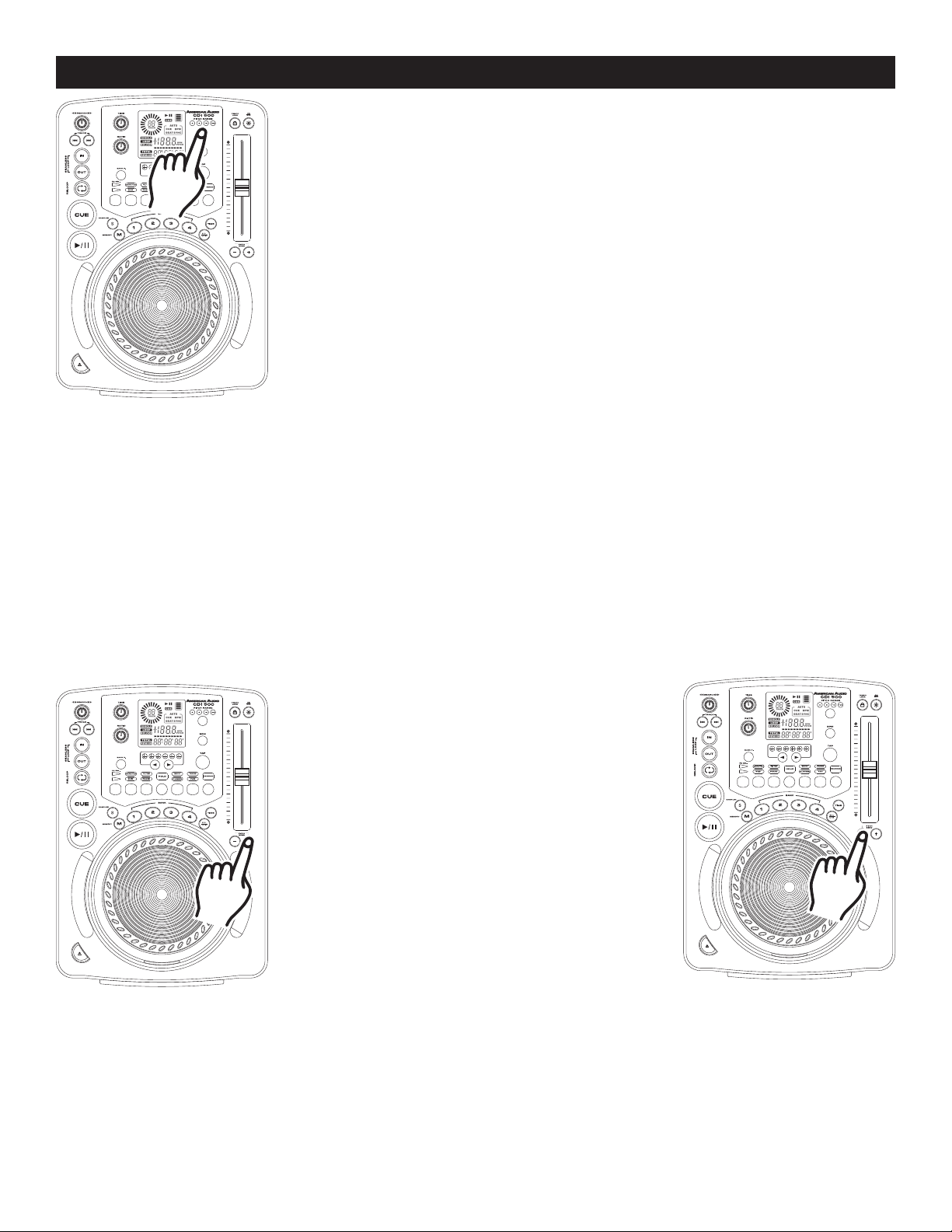

Al presionar hacia abajo o pulsar el BOTÓN (-) PITCH (11), se desacelerará el tono de reproducción.

Figura 41

Al presionar hacia abajo o pulsar el BOTÓN (+) PITCH (11), se producirá una aceleración súbita en el tono de reproducción.

Figura 42

CONTROL DE VELOCIDAD VARIABLE CON BOTONES (11):

El BOTÓN (+) PITCH BEND (11) se utiliza para aumentar la velocidad de reproducción de una pista mientras que el BOTÓN (-) PITCH BEND (11) sirve para reducirla. La proporción en que cambia la velocidad guarda relación con la cantidad de tiempo durante el cual se mantiene presionado el botón. Por ejemplo, si el BOTÓN (+) (11) se mantiene constantemente presionado, como se indica en la figura 42, la velocidad del disco aumen tará y lo seguirá haciendo hasta que alcance un aceleración máxima de 100%. Al soltar el BOTÓN (+) (11) la velocidad del disco volverá automáticamente al valor previo.

Page 27

AJUSTES DE TONO

3. RUEDA DE BÚSQUEDA (13):

La rueda de búsqueda controlará el tono en forma temporaria si una pista se encuentra en modo de reproducción. Al rotar la rueda en el sentido de las agujas del reloj, aumenta el tono de la pista; en cambio, si se gira en la direc ción contraria, el tono disminuye. La velocidad con que se mueve la rueda determinará el porcentaje de variación de tono (%). Por ejemplo, si la rueda de búsqueda JOG WHEEL se gira constantemente en el sentido opuesto al de las agujas del reloj, la velocidad de reproducción disminuirá en forma gradual hasta alcanzar un máximo de -100% y se detendrá por completo. Al dejar de girar la rueda, la velocidad del disco volverá automáticamente a su nivel previo.

NOTA: Para utilizar la rueda de búsqueda JOG WHEEL con una función de control de velocidad mientras se encuentra activo el EFECTO SCRATCH (19), debe manejarse el anillo externo de la rueda, donde se encuentra el aislante de goma claro de color claro.

Figura 43

Page 28

EFECTOS INCORPORADOS

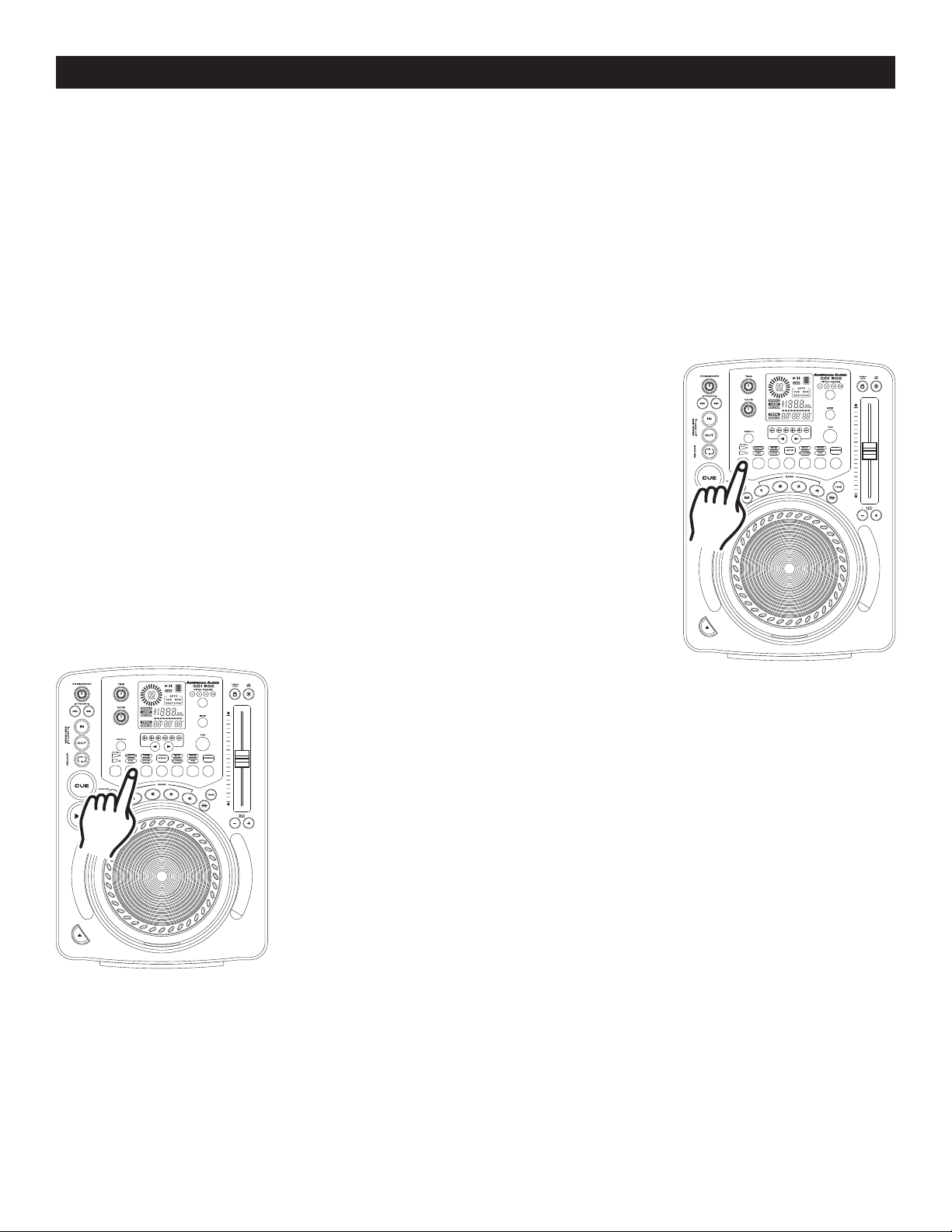

La unidad CDI-500™ dispone de nueve efectos incorporados, cada uno de los cuales puede usarse individualmente o superpuestos, a razón de cuatro por vez. La variedad incluye efectos tales como scratch (rayar o escrachar), Skid (resbalar), Filter (filtro), Phase (fase), Flanger (retardo), Eco, Robot , Pan, y Trans. Es importante destacar que únicamente puede activarse un sólo efecto por banco de efectos de una vez, aunque es posible usar los cuatro bancos de efectos por vez. POR EJEMPLO: los efectos Flanger, Eco, y Robot están todos guardados en el mismo banco pero puede usarse sólo uno por vez. Los efectos pueden usarse según sus parámetros originales o modificarse a gusto cambiando la configuración original. Los valores de parámetro para todos los efectos presentan dife rentes rangos. Algunos presentan parámetros más ajustables que otros. Los parámetros tienen dos valores ajustables PR (Relación de Parámetro) y PT (Tiempo de Parámetro).

vuelven a sus valores originales cuando se desconecta el suministro eléctrico.

FX SELECT: El BOTÓN FX SELECT (21): permite alternar entre dos

bancos de efectos. Cuando la señal LED del BOTÓN FX SELECT (21) se ilumina en color verde, es posible acceder al banco superior, que incluye efectos tales como scratch, filtro, echo, robot y trans. En tanto que si la señal se ilumina en color azul, se puede acceder al banco inferior de efec tos, en donde se encuentran opciones tales como el skid, phase, flanger, y pan. Para alternar con el siguiente banco de efectos, presione el BOTÓN FX SELECT (21) más de una vez.

Todos lo parámetros

Figura 45

Figura 44

EFECTOS SCRATCH/SKID: Por medio de esta función es posible simu-

lar el efecto de rayado (scratch) de la bandeja giradiscos en tiempo real. El efecto skid o resbalar simula la detención repentina de la bandeja, como si se presionara el botón stop. Cuando se activa el efecto scratch la señal LED titila en color verde. Una vez activado este efecto, puede usarse la rueda de búsqueda JOG WHEEL (13) de la misma manera en que se maneja la bandeja giradiscos. Utilice la rueda de búsqueda (13) para imitar el movimiento de rayado que normalmente se ejecuta sobre una bandeja de discos y para manipular la reproducción. Cuando se activa el efecto skid o resbalar, la señal LED titila en color azul. Los pará metros

de tiempo de estos dos efectos pueden ajustarse de 0010 a 9990. 9990 permite tiempos más largos de skid. El valor de este efecto oscila entre 10ms y 10 segundos.

Page 29

EFECTOS INCORPORADOS

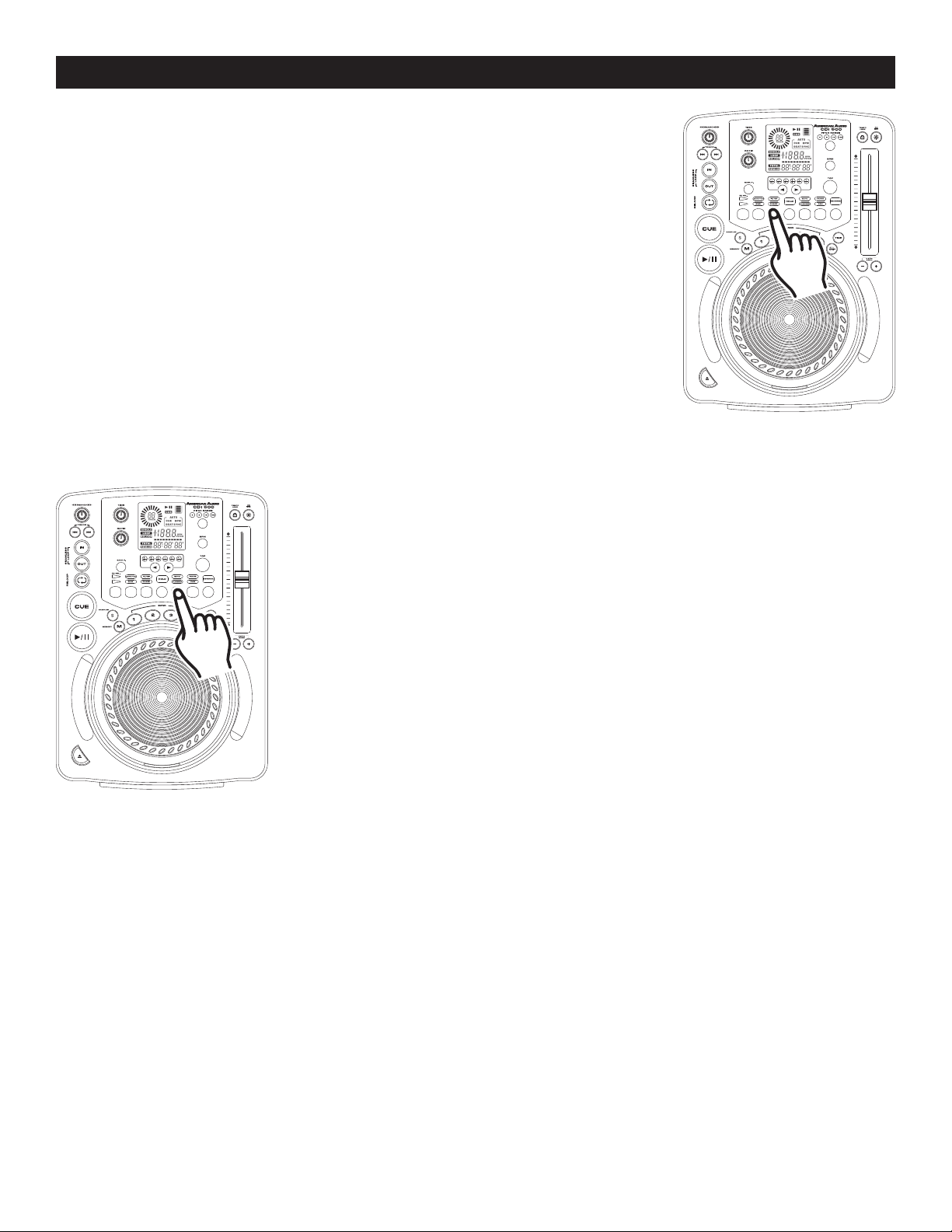

EFECTOS FILTER/PHASE: Esta variedad de efecto permite manipular el sonido original para agregarle una definición tonal diferente. Cuando se activa el efecto filter, la señal LED titila en color verde; cuando se selecciona el efecto phase, la señal titila en color azul.

Figura 46

EFECTO FLANGER/ECHO/ROBOT: El efecto de retardo o flanger distor-

siona la señal de salida y crea una sensación similar a la de frecuencias que se acercan y alejan lentamente unas de otras. El efecto de eco justamente agrega una especie de resonancia a la señal de salida. Por su parte, el efecto robot distorsiona la salida para simular la voz de un robot de cien cia-ficción. Cuando se selecciona el efecto flanger, la señal LED titila en azul; cuando se elige la alternativa echo o robot, la señal LED correspon diente al efecto de eco (19) titila en verde.

Figura 47

EFECTO ROBOT: Por medio de esta función, se distorsiona la salida para

simular la voz de un robot de ciencia-ficción. Este efecto se activa en los parámetros de eco (ver “Parámetros” en la sección siguiente). Para acti varlo, elija la opción efecto echo. A continuación, active la función HOLD (19). Utilice la perilla PARAMETER TIME (29) y seleccione el valor (PT) 0010. Luego de determinar el valor “PT”, gire la perilla PARAMETER RATIO (25) hacia atrás y hacia delante para crear el efecto buscado.

EFECTO FLANGER: El efecto de retardo o flanger distorsiona la señal de salida y crea una sensación similar a la de frecuencias que se acercan y alejan lentamente unas de otras Presenta dos parámetros ajustables: PT (Tiempo de Parámetro) y PR (Relación de Parámetro).Por medio del prim ero (PT), se ajusta el modo flanger y a través del segundo (PR), se ajusta el rango de frecuencia del efecto de retardo (ver “Parámetros” en la sección siguiente).

EFECTO ECHO: El efecto de eco justamente agrega una especie de resonancia a la señal de salida. Presenta dos parámetros ajustables: PT (Tiempo de Parámetro) y PR (Relación de Parámetro). Por medio del PR, se ajusta la duración del eco (el tiempo de atenuación), mientras que a través del PT se ajusta el ancho de la brecha correspondiente al eco (ver “Parámetros” en la sección siguiente).

Page 30

EFECTOS INCORPORADOS

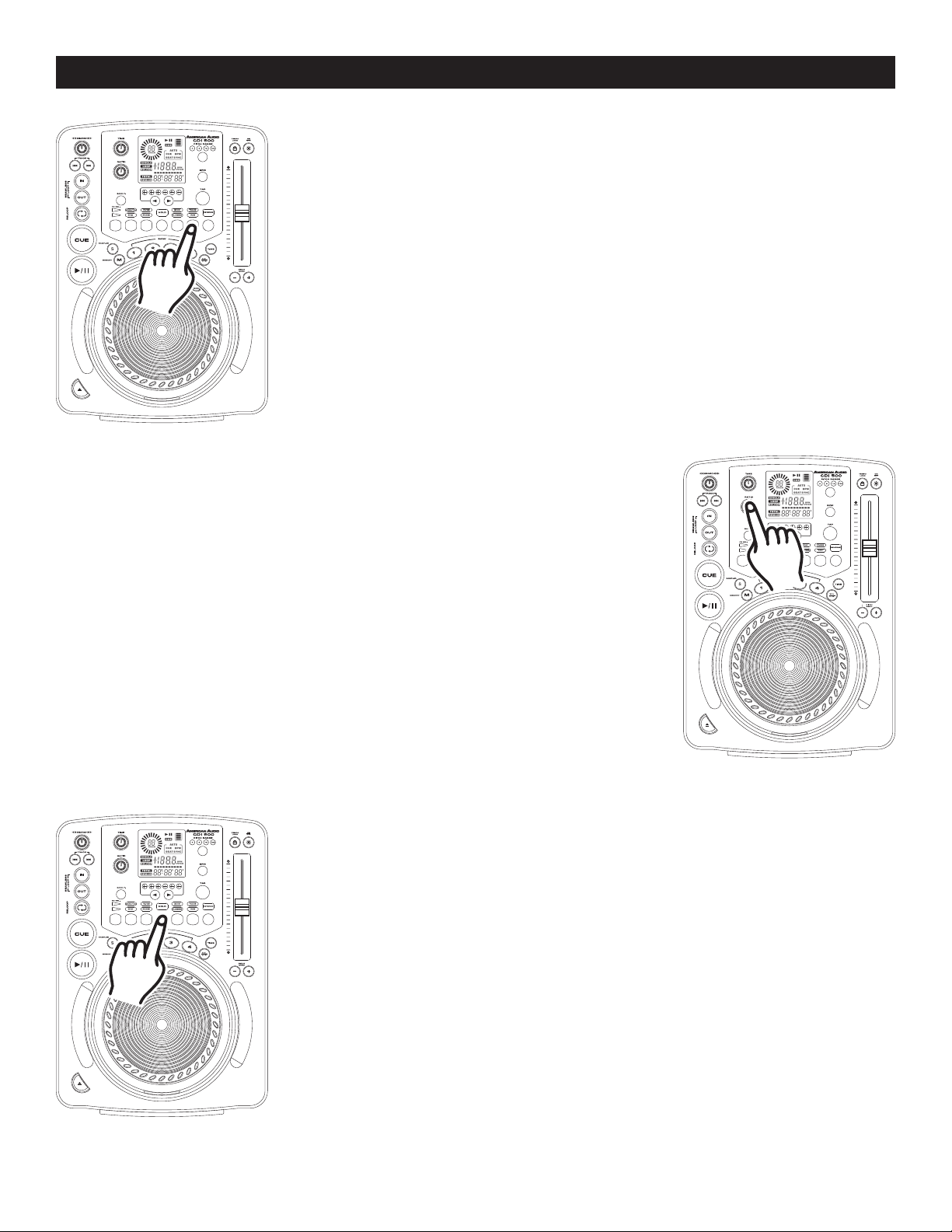

EFECTO TRANS/PAN: Por medio de esta función se simula el efecto de un transformador de mezclado en tiempo real. Cuando se activa el efecto “transformer”, la señal LED correspondiente titila en verde; al seleccionar el efecto “pan”, la señal LED correspondiente titila en azul. El efecto pan permite desplazar la salida del canal izquierdo al derecho.

EFECTO TRANS: El efecto trans presenta dos parámetros ajustables: PT (Tiempo de Parámetro) y PR (Relación de Parámetro). Por medio del PT se ajusta la velocidad trans, mientras que con el PR se ajusta la duración de audio trans. Cuanto más bajo sea el valor de PT, más rápido será el efecto trans (PT 0500 = 1/2 segundo, PT 1000 = 1 segundo).

EFECTO PAN: El efecto pan emplea el valor de PT para el desplaza miento de izquierda a derecha. El valor de configuración inicial es que representa una ubicación central. El valor pan oscila entre 10ms y 10 segundos.

Figura 48

PARÁMETROS:

Todos los efectos presentan parámetros ajustables. Los parámetros cam

bian la forma en que reaccionan los efectos. Para ingresar en los menúes de parámetro correspondientes a cualquiera de los efectos, presione o gire alguna de las dos perillas de parámetros PARAMETER KNOBS (25 o

29). Al seleccionar el modo de parámetro, el tiempo que figure en el visor LCD (30) cambiará según el parámetro que el usuario esté ajustando. Con excepción del pan, todos los efectos presentan dos parámetros ajust ables: TIEMPO DE PARÁMETRO (29) y RELACIÓN DE PARÁMETRO

(25). Utilice las perillas correspondientes para modificar estos efectos según su preferencia.

Figura 49

0500,

BOTÓN HOLD: Emplee el BOTÓN HOLD (19) para proteger los pará-

metros que eligió. Si este botón no ha sido activado, todos los cambios que practique a sus parámetros serán sólo momentáneos. Para activar la función, presione el BOTÓN HOLD (19), como se indica en la figura

50. Una vez activada la función, el BOTÓN HOLD se ilumina en color rojo.

Figura 50

Page 31

FLIP-FLOP™

AUDIOOUT DIGITAL

OUT

POWER

OFF

RELAY

ACIN~

230V 115V

AUDIOOUT DIGITAL

OUT

POWER

OFF

RELAY

ACIN~

230V 115V

FLIP-FLOP™

Esta función actúa como una especie de “piloto automático”. Cuando se usan dos reproductores CDI-500™ players y una mezcladora American Audio® “Q” Deck™, es posible sincronizar las unidades de modo que un reproductor comience a sonar cuando el otro finaliza. Puede efectuarse el relevo “Flip-Flop™” de pistas simples, todo un disco o la combinación de ambos.

Para sincronizar el relevo FLIP-FLOP™ de pistas simples:

1) Conecte el sistema tal como se indica en la sección de conexiones, en la página 8.

2) Coloque el desvanecedor de la mezcladora American Audio® “Q” Deck™ en la posición central.

Single black cross line

3) Programe las dos unidades CDI-500s™ en modo simple de reproduc- ción la palabra SINGLE (51) debe aparecer en el visor LCD (30).

4) Introduzca los discos de audio en las dos unidades CDI-500s™.

5) Luego de que ambas unidades estén listas, presione el BOTÓN PLAY/ PAUSE (17) de una de ellas para iniciar la reproducción.

6) Inmediatamente después de que termine de ejecutarse la pista de la primera unidad, comenzará a sonar la pista que se reproduce en la segunda.

Mono Mini Enchufe

Figura 53

7) La modalidad de relevo FLIP-FLOP™ seguirá funcionando hasta que el usuario la interrumpa o hasta que se apague la unidad.

Para sincronizar el relevo Flip-Flop de CDs completos:

Asegúrese de que ambos reproductores están en modo de reproducción continua y verifique que las palabras SINGLE MODE (51) no aparezcan en el visor LCD (30) de ninguna de las unidades. Siga las instrucciones para el relevo sincronizado entre pistas simples que se enumeran más arriba. Inmediatamente después de que termine de ejecutarse el disco de la primera unidad, comenzará a sonar el disco que se reproduce en la segunda.

Single black cross line

Nota: Es posible sincronizar el relevo FLIP-FLOP™ de modos de reproducción simple o continua seleccionando uno u otro modo directamente desde las unidades.

Cómo conectar la unidad CDI-500™ a una mezcladora American Audio® o American DJ® “Q” Deck™ para el control “Flip-Flop™”: Asegúrese de conectar los mini-enchufes mono de 1/8” dos en la parte posterior de la unidad CDI-500™ con la clavija de control de 1/8” ubicada en la parte

de la conexión de control ubica-

trasera

de la mezcladora American Audio® serie “Q”. Eso es todo lo que necesitaba hacer: ahora ya puede comenzar a utilizar la función de relevo FLIP-FLOP.™

Configuración para muestra “Q” Start. A partir de esta configuración se podrán utilizar las funciones “Q” Start y Flip-Flop™. Asegúrese de emplear exclusivamente mini-enchufes mono de 1/8”.

Figura 54

Compatible Q-Deck Mixer

Page 32

GARATNTIA

INFORMACIÓN SOBRE LA GARANTÍA : La unidad CDI-500™ cuenta con una garantía lim-

itada de DOS años (730 días). La presente garantía se aplica a las piezas y a la mano de obra. Sírvase completar la tarjeta adjunta a fin de validar la compra y la garantía misma. El flete de todos los elementos enviados para ser reparados, ya sea los que están en garantía o no, debe haberse pagado previamente e ir acompañado de un número de retorno autorizado (R.A.). Si la unidad está en garantía, debe suministrarse una copia de la factura de compra. Sírvase comunicarse con el servicio de atención al cliente de American Audio® llamando al (800) 322-6337 para consultar el número R.A. Los paquetes que no presenten el número R.A. en la parte externa del embalaje serán devueltos al remitente.

GARANTÍA LIMITADA POR DOS AÑOS

A. Por la presente, American Audio® extiende al comprador original una garantía de dos años (730 días) a partir de la fecha de compra de los productos American Audio®. , los cuales no presentan defectos de fabricación en lo que respecta a materiales y mano de obra. La presente garantía es válida sólo si el producto fue adquirido dentro del territorio de los EE.UU. o sus posesiones en el extranjero. Es responsabilidad del propietario del producto dar prueba fehaciente de la fecha y lugar de compra de la unidad cuando solicita un servicio de reparación.

B. Para solicitar un servicio cubierto por la garantía, envíe el producto únicamente a la fábrica de American Audio®. Todos los costos del envío deben pagarse con anterioridad. Si las reparaciones o el servicio solicitados (incluso el reemplazo de piezas) están contemplados en los términos de la presente garantía, American Audio® se hará cargo de los costos de envío sólo si el destino se encuentra dentro de los EE.UU. Cuando se envíe la totalidad del producto, se incluirá también la caja original. Los accesorios no deben enviarse junto con el producto. En caso de que se envíen accesorios junto con el producto, American Audio® no asumirá responsabilidad alguna por la pérdida o daño de tales piezas ni por el reenvío de las mismas.

C. La presente garantía carecerá de validez si no cuenta con el número de serie o si éste ha sido alterado; si, luego de haber sido inspeccionado por American Audio® , se concluye que el producto ha sido modiﬁcado de tal manera que se ve afectada su conﬁabilidad; si el producto ha sido reparado o recibido algún tipo de servicio de parte de personas ajenas a la fábrica de American Audio® , con la excepción de aquellos casos en que American Audio® hubiera extendido una garantía por escrito al comprador; si el producto ha resultado dañado por no haber recibido el mantenimiento adecuado que se indica en el manual de uso.

D. Éste no es un contrato de prestación de servicios, y la presente garantía no incluye el mantenimiento, limpieza ni control periódico de la unidad. Durante el período indicado más arriba, American Audio® se hará cargo de reemplazar las piezas defectuosas y asumirá los gastos derivados del servicio cubierto por la garantía y de los costos del trabajo de reparación en concepto de defectos en los mate-

riales o la mano de obra. La responsabilidad asumida por American Audio® en virtud de la presente garantía se limita a la reparación del producto o su correspondiente restitución, incluso la de sus partes, según American Audio® estime conveniente. Todos los productos cubiertos por la presente garantía fueron fabricados con posterioridad al 1º de enero de 1990 y están identiﬁcados con marcas grabadas a tal efecto.

E. American Audio® se reserva el derecho de introducir cambios en el diseño y/o mejoras en el producto sin la obligación de incluir tales cambios en los productos de ahí en más.

F. No se extiende garantía, ni expresa ni implícita, por ninguno de los accesorios suministrados conjuntamente con los productos descritos más arriba. Con la excepción de aquellos casos prohibidos por la ley vigente, todas las garantías implícitas ofrecidas por American Audio® en relación con este producto, incluso la garantía de condiciones aptas para la venta y de adecuación a ﬁnes especíﬁcos,

Page 33

GARATNTIA

se limitan en su duración al período de garantía establecido más arriba. Ninguna garantía, ni expresa ni implícita, incluso la garantía de condiciones aptas para la venta y de adecuación a ﬁnes especíﬁcos, se aplicará a este producto una vez transcurrido el período antes mencionado. La única compensación que le cabe al consumidor y al vendedor es la reparación o sustitución expresamente descrita más arriba; bajo ninguna circunstancia se responsabilizará a American Audio® por la pérdida o daño, directo o indirecto, resultante del uso o imposibilidad de uso del presente producto.

G. La presente garantía es la única garantía escrita aplicable a los productos American Audio® y sustituye a todas las garantías anteriores y descripciones escritas de los términos y condiciones de

garantía publicados con anterioridad a la presente.

Page 34

SPECIFICACIONES

Generalidades Modelo: American Audio® CDI-500™ - Reproductor de CD Profesional

Tipo: Reproductor de disco compacto de audio digital con bandeja de carga. Tipo de disco: Discos compactos de tamaño estándar únicamente (5 pulg/12 cm y 3pulg/ 8cm) Rango de tono: Dentro de +/- 4%, +/- 8%, +/- 16%, +/- 100% Precisión de tono: 0.1% Dimensiones: 348mm (ancho) x 246mm (profundidad) x 106mm (alto) Instalación: Ubicar sobre una superficie plana o montado en una consola plana. Peso: 7 libras (1360,8 kg.). / 3.2 Kgs Suministro eléctrico: AC 115/230V, 50/60Hz Consumo energético: 15W Condiciones de funcionamiento: Temperatura de funcionamiento: 5 a 35˚C (41 a 95˚F) Humedad de funcionamiento: 25 a 85% RH (sin condensación)

Temperatura de almacenamiento: -20 a 60˚C (4 a 140˚F) Accesorios: Cable de conexión RCA (1 juego para los canales izquierdo y derecho) Mini-enchufe de control 1/8” (3 pies)

SECCIÓN DE AUDIO

Cuantificación: 16 bit linear por canal Frecuencia de muestreo: 44.1 kHz con tono normal Frecuencia de sobre muestreo: 8 veces Conversión D/A 16 bit Respuesta de frecuencia: +/- 1 dB 20 Hz a 20,000 Hz Nivel de salida: 1.0V +/- 1dB Impedancia de carga: 47k ohm o más

CARACTERÍSTICAS DE AUDIO (DISCO DE PRUEBA: TCD-782, CARGA=47Kohm)

ELEMENTO NOMINAL LÍMITE CONDICIÓN

Nivel de salida 1Vrms+/-0.5dB 1Vrms+/-1dB 1KHz, 0dB Balance de canal dentro de 0.5dB dentro de 1dB 1KHz, 0dB Respuesta de frecuencia 20Hz-20KHz, +/-0.5dB 20Hz-20KHz ,+/-1.0dB 0dB Salida Respuesta De-énfasis +/-2.5dB +/-3dB 16KHz,-20dB Separación de canales* 83dB 75dB 1KHz, 0dB T.H.D. + RUIDO*1 0.01% 0.03% 1KHz, 0dB Relación S/R (IHF-A)*2 86dB 80dB 1KHz.0dB NOTA: 1* Con filtro de paso bajo 20KHz. *2 Con filtro de paso bajo 20KHz, ponderado “IHF-A”

TIEMPO DE BÚSQUEDA (DISCO DE PRUEBA: TCD-792)

ELEMENTO NOMINAL LÍMITES CONDICIÓN

Tiempo de acceso corto 2seg 4seg Reproducción próxima pista Tiempo de acceso largo 4seg 6seg Pista 1 ->Pista 20 Pista 20 ->Pista 1

CAPACIDAD DE REPRODUCCIÓN

ELEMENTO NOMINAL LÍMITE CONDICIÓN

Interrupción 1mm 0,7mm TCD-725 Punto negro 1mm 0,6mm TCD-725 Huellas digitales 75um 65um TCD-725 Excentricidad 140um 140um TCD-712 W/O DESCARRILAMIENTO Desviación vertical 1mm 0,5mm TCD-731R

LECTURA

Sistema Sistema de lectura: óptica por medio de lente Sistema de lente óptico: 2 drives paralelos dimensionales Detección de tracking: 3 Detección por haz localizado Fuente óptica: Láser semiconductor

Longitud de onda 780nm NOTAS: La empresa se reserva el derecho de cambiar las especificaciones y de introducir cambios

en el diseño de esta unidad sin previo aviso escrito.
