Page 1
Istruzioni d'Uso
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Paesi Bassi
www.americandj.eu
7/14
Page 2
©2013 ADJ Products, LLC tutti i diritti riservati. Le informazioni, le specifiche, gli schemi, le immagini e le
istruzioni qui contenuti possono essere modificati senza alcuna informazione preventiva. ADJ Products, logo
LLC e nomi e numeri dei prodotti qui contenuti sono marchi di fabbrica di ADJ Products, LLC. La protezione
dei diritti d'autore è rivendicata tra l'altro per tutte le forme e i contenuti di materiale e informazioni protetti da
copyright, come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso.
Tutti i marchi e i nomi di prodotti qui riportati possono essere marchi di fabbrica o marchi registrati dei rispettivi
proprietari, e sono come tali riconosciuti. Tutti i prodotti non ADJ, i marchi e i nomi dei prodotti LLC sono
marchi o marchi registrati delle rispettive società.
ADJ Products, LLC e tutte le società collegate qui riportate declinano qualsiasi responsabilità per eventuali
danni a proprietà, macchinari, edifici e impianti elettrici, lesioni a persone e perdite economiche, dirette o
indirette, derivanti dall'utilizzo delle informazioni contenute nel presente documento, e/o conseguenti ad
assemblaggio, installazione, montaggio e messa in funzione non corretti, carenti, negligenti e secondo
pratiche non sicure di questo prodotto.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 2
Page 3
Indice
INTRODUZIONE ....................................................................................................................................................................... 4
CARATTERISTICHE ................................................................................................................................................................... 4
MONTAGGIO ........................................................................................................................................................................... 4
PRECAUZIONI DI SICUREZZA ................................................................................................................................................... 5
INSTALLAZIONE ....................................................................................................................................................................... 5
ISTRUZIONI DI FUNZIONAMENTO ........................................................................................................................................... 7
CONFIGURAZIONE MASTER/SLAVE ........................................................................................................................................ 9
CAVO DI ALIMENTAZIONE DAISY CHAIN ............................................................................................................................... 10
FUNZIONAMENTO DOTZ PAR RF .......................................................................................................................................... 10
6 CANALI- VALORI E FUNZIONI DMX ..................................................................................................................................... 10
7 CANALI- VALORI E FUNZIONI DMX ..................................................................................................................................... 11
8 CANALI- VALORI E FUNZIONI DMX ..................................................................................................................................... 11
12 CANALI- VALORI E FUNZIONI DMX................................................................................................................................... 12
TABELLA MACRO COLORE ..................................................................................................................................................... 13
SCHEMA FOTOMETRICO ....................................................................................................................................................... 14
SCHEMA CURVA DIMMER ..................................................................................................................................................... 14
SOSTITUZIONE FUSIBILE ........................................................................................................................................................ 15
RISOLUZIONE DEI PROBLEMI ................................................................................................................................................ 15
PULIZIA .................................................................................................................................................................................. 15
SPECIFICHE ............................................................................................................................................................................ 16
ROHS - Un grande contributo alla conservazione dell'Ambiente ......................................................................................... 17
WEEE – Rifiuti di materiale Elettrico ed Elettronico ............................................................................................................. 18
NOTE ..................................................................................................................................................................................... 19
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 3
Page 4
INTRODUZIONE
Disimballaggio: grazie per aver scelto 5P Hex di ADJ Products, LLC. Ogni 5P Hex è stato sottoposto ad
attento collaudo e spedito in perfette condizioni. Verificare accuratamente l'imballo per accertare eventuali
danni che possano essersi verificati durante la spedizione. Se l'imballo appare danneggiato, esaminare con
attenzione l'apparecchiatura per rilevare eventuali danni ed assicurarsi che tutti gli accessori necessari al suo
funzionamento siano intatti. In caso di danneggiamento o parti mancanti si prega di contattare il Numero
Verde dell'Assistenza Clienti per ulteriori istruzioni. Si prega di non rispedire l'unità al proprio rivenditore senza
aver preventivamente contattato il Supporto Clienti.
Introduzione: 5P Hex è una apparecchiatura par a LED DMX intelligente. È un'apparecchiatura che può
essere utilizzata in modalità indipendente o collegata in configurazione Master/Slave. Questo proiettore Par ha
cinque modalità di funzionamento: Attivazione sonora, Programma, Dimmer RGBWA + UV, Colore statico e
controllo DMX. 5P Hex ha 4 modalità canale DMX: 6, 7, 8 e 12.
Assistenza Clienti: Per qualsiasi problema vi raccomandiamo di contattare il Vostro negozio di fiducia
American Audio.
E' anche possibile contattarci direttamente, sia tramite il nostro sito Web www.americandj.eu oppure inviando
un e-mail a: support@americandj.eu
Avvertenza! Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o
all'umidità.
Attenzione! L'unità non contiene parti riparabili dall'utente. Non tentare di eseguire personalmente le
riparazioni: in tal modo si annullerebbe la garanzia del costruttore. Nell'improbabile caso di necessità di
intervento tecnico sull'unità, si prega di contattare ADJ Products, LLC.
Si prega di riciclare l'imballo se possibile.
CARATTERISTICHE
• Multi-colore
• Cinque modalità di funzionamento
• Attenuazione (dimming) elettronica 0-100%
• 5 curve Dimmer
• Microfono integrato
• Protocollo DMX-512
• Connessione DMX a 3 Pin
• 4 modalità DMX: 6, 7, 8 e 12 canali.
• Compatibile Dotz Par RF (non incluso)
• Cavo di alimentazione per collegamento in cascata (Daisy Chain) (vedere pagina 10)
MONTAGGIO
L'apparecchiatura deve essere montata utilizzando un morsetto (non fornito) da fissare sulla staffa di
montaggio (fornita) dell'unità. Per evitare vibrazioni e spostamenti durante il funzionamento, assicurarsi
sempre che l'unità sia fissata saldamente. Assicurarsi sempre che la struttura sulla quale si monta l'unità sia
stabile ed in grado di sostenere un peso pari a 10 volte il peso dell'unità. Inoltre, utilizzare sempre un cavo di
sicurezza in grado di sostenere un peso pari a dodici volte quello dell'unità.
L'apparecchiatura deve essere installata da un professionista e deve essere posizionata fuori dalla portata
delle persone.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 4
Page 5
PRECAUZIONI DI SICUREZZA
Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o all'umidità.
Non versare acqua o altri liquidi dentro o sopra l'unità.
Non tentare di mettere in funzione l'unità se il cavo di alimentazione è rovinato o rotto.
Non tentare di rimuovere o rompere il polo di terra della spina del cavo di alimentazione. Tale polo è
utilizzato per ridurre il rischio di folgorazione e incendio in caso di corto circuito interno.
Prima di effettuare qualsiasi collegamento scollegare l'unità dall'alimentazione di rete.
Non rimuovere mai il coperchio. L'unità non contiene parti riparabili dall'utente.
Non mettere mai in funzione l'unità se il coperchio è stato rimosso.
Non collegare mai l'unità ad un dimmer pack.
Assicurarsi sempre di montare l'unità in luoghi adeguatamente aerati. Posizionare l'apparecchiatura ad
almeno 15 cm (6") da qualsiasi parete.
Non tentare mai di mettere in funzione l'unità se danneggiata.
L'unità è destinata esclusivamente all'uso in interni; l'eventuale utilizzo in esterni ne annullerebbe tutte le
garanzie.
Se inutilizzata per lunghi periodi, scollegare l'unità dalla presa di corrente.
Posizionare sempre l'unità in modo stabile e sicuro.
I cavi di alimentazione dovrebbero essere posizionati in modo tale da non essere calpestati o schiacciati
da oggetti collocati sopra o contro di essi, prestando particolare attenzione al punto di uscita del cavo
dall'apparecchiatura.
Pulizia: l'apparecchiatura deve essere pulita seguendo esclusivamente le raccomandazioni del produttore.
Vedere pagina 15 per i dettagli sulla pulizia.
Calore: questa apparecchiatura deve essere collocata lontano da fonti di calore quali radiatori, aperture
per l'efflusso di aria calda, forni o altri apparecchi che generino calore (inclusi gli amplificatori).
L'apparecchiatura deve essere riparata da personale qualificato solamente nel caso in cui:
A. il cavo di alimentazione o la spina siano stati danneggiati;
B. siano caduti oggetti o sia stato versato del liquido all'interno dell'unità;
C. l'apparecchiatura sia stata esposta alla pioggia o all'umidità;
D. l'apparecchiatura non sembri funzionare normalmente o evidenzi un significativo cambiamento
nelle prestazioni.
INSTALLAZIONE
Alimentazione: 5P Hex è dotato di un commutatore automatico in grado di rilevare il voltaggio quando
collegato ad una presa elettrica. Grazie a questo commutatore non è necessario preoccuparsi della corretta
tensione: è possibile collegare l'apparecchiatura ovunque.
DMX-512: DMX è l'abbreviazione di Digital Multiplex. È un protocollo universale utilizzato dalla maggior parte
dei produttori di impianti di illuminazione e controller come forma di comunicazione tra dispositivi intelligenti e
controller. ll controller DMX invia dati dal controller all'apparecchiatura. I dati DMX vengono inviati in serie da
apparecchiatura ad apparecchiatura (in cascata) tramite connettori XLR, in ingresso e in uscita, previsti su
tutte le apparecchiature DMX (la maggior parte dei controller ha solamente un connettore dati in uscita).
Collegamento DMX: DMX è un linguaggio che permette di gestire, tramite singolo controller, modelli e
marche diversi di apparecchiature collegate tra loro, purché compatibili DMX. Per assicurare una corretta
trasmissione di dati DMX, nel caso di apparecchiature multiple, si consiglia di utilizzare cavi il più possibile
corti. L'ordine di collegamento in sequenza delle apparecchiature non influenza l'indirizzamento DMX. Per
esempio: un'apparecchiatura alla quale il DMX abbia assegnato l'indirizzo 1 può essere posizionata in un
punto qualsiasi della linea, all'inizio, alla fine o in qualsiasi punto tra l'uno e l'altra. Quando ad una
apparecchiatura viene assegnato l'indirizzo 1, il controller DMX invierà i dati, destinati all'indirizzo 1, a quella
apparecchiatura indipendentemente dalla posizione che occupa nella catena DMX.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 5
Page 6
Configurazione Pin XLR
Pin1 = Terra
Pin2 = Data Complement (segnale -)
Pin3 = Data True (segnale +)
La terminazione riduce errori di segnale ed evita
problemi di trasmissione ed interferenze.
È sempre consigliabile collegare un morsetto
DMX (resistenza da 120 ohm e 1/4 di watt ) tra il
PIN 2 (DMX -) e il PIN 3 (DMX +) dell'ultima
apparecchiatura.
Figura 4
INSTALLAZIONE (continua)
Requisiti del Cavo Dati (Cavo DMX) (per funzionamento DMX): 5P Hex può essere
controllato tramite protocollo DMX-512. 5P Hex ha quattro modalità canale DMX; vedere
pagina 7 per le differenti modalità. L'unità ed il controller DMX necessitano di connettore
XLR a 3 pin standard per dati in ingresso e in uscita (Figura 1). Si raccomanda l'utilizzo di
cavi Accu DMX. Se si intende adoperare cavi di propria fabbricazione, assicurarsi di
utilizzare cavo schermato standard da 110-120 Ohm (è possibile acquistarlo nella maggior
parte dei negozi di attrezzature professionali per audio e illuminazione). I cavi devono
essere realizzati con connettore XLR maschio e femmina alle due estremità. Rammentare
inoltre che il cavo DMX deve essere disposto in configurazione a cascata e non può essere sdoppiato.
N.B.: durante la fabbricazione dei cavi assicurarsi di seguire quanto riportato nelle Figure 2 e 3. Non utilizzare
il terminale di messa a terra sul connettore XLR. Non collegare il conduttore schermato del cavo al terminale
di messa a terra ed evitare che il conduttore schermato entri in contatto con il rivestimento esterno del
connettore XLR. La messa a terra della schermatura potrebbe provocare un corto circuito o un
malfunzionamento del dispositivo.
Figura 3
Nota specifica: terminazione di linea. Quando vengono utilizzati cavi molto lunghi, può essere necessario
utilizzare un terminatore sull’ultima unità per evitare malfunzionamenti. Un terminatore è una resistenza da
110-120 ohm e 1/4 di Watt collegata tra i pin 2 e 3 di un connettore XLR maschio (DATA + e DATA -). Va
inserito nel connettore XLR femmina dell’ultima unità della linea in cascata per terminarla. L’utilizzo di una
terminazione per cavi (ADJ Products, LLC numero di parte Z-DMX/T) diminuirà le possibilità di
malfunzionamenti.
Connettori DMX XLR a 5-Pin. Alcuni produttori utilizzano, per la trasmissione di dati, connettori cavi dati
DMX-512 a 5 pin invece che a 3 pin. È possibile utilizzare connettori DMX a 5 pin in una linea DMX a 3 pin.
Quando si inseriscono cavi dati a 5 pin standard in una linea a 3 pin è necessario utilizzare un adattatore,
acquistabile nella maggior parte dei negozi di elettronica. La tabella sottostante riporta in dettaglio le corrette
modalità di conversione.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 6
Page 7
Conversione da XLR 3 pin a XLR 5 pin
Conduttore
XLR 3 pin femmina (Out)
XLR 5 pin maschio (In)
Terra/Schermatura
Pin 1
Pin 1
Data Complement (segnale -)
Pin 2
Pin 2
Data True (segnale +)
Pin 3
Pin 3
Non utilizzato Non utilizzare
Non utilizzato Non utilizzare
INSTALLAZIONE (continua)
ISTRUZIONI DI FUNZIONAMENTO
Blocco pannello di controllo:
se non viene premuto alcun pulsante entro 30 secondi, il pannello di controllo si bloccherà. Per sbloccare il
pannello di controllo, premere il pulsante MODE per 3 secondi.
Modalità di funzionamento:
5P Hex ha cinque modalità di funzionamento:
• Controllo DMX - Consente di controllare
le caratteristiche di ciascuna apparecchiatura tramite un controller DMX 512 standard.
• RGBWA + UV - È possibile scegliere uno dei sei colori da mantenere statico o regolare l'intensità di ciascun
colore per crearne di personalizzati.
• Attivazione sonora - L'unità reagisce al suono eseguendo la chase dei programmi integrati. La sensibilità
sonora è regolabile.
• Modalità Auto - Sono disponibili 7 programmi integrati. Le velocità di cambio e dissolvenza colore sono
regolabili.
• Colore Statico - È possibile scegliere fra 63 colori.
Modalità DMX:
operare attraverso un controller DMX consente di creare i propri programmi adattandoli alle proprie necessità.
5P Hex ha quattro modalità DMX: 6, 7, 8 e 12 canali. Vedere pagine 9-12 per le diverse modalità e
caratteristiche DMX.
1. Questa funzione consente di controllare le caratteristiche individuali di ciascuna apparecchiatura con
controller DMX 512 standard.
2. Per attivare l'apparecchiatura in modalità DMX premere il pulsante MODE fino a visualizzare “AXXX”, dove
"XXX" rappresenta l'indirizzo.
Utilizzare i pulsanti UP oppure DOWN per selezionare l'indirizzo DMX desiderato e premere il pulsante
SETUP per selezionare
Modalità canale.
3. Utilizzare i pulsanti UP oppure DOWN per spostarsi attraverso le diverse modalità canale DMX. Le modalità
canale sono elencate di seguito:
• Per eseguire la modalità a sei canali premere il pulsante MODE fino a visualizzare “Ch06”. Questa è la
modalità DMX a 6 canali.
• Per eseguire la modalità a sette canali premere il pulsante MODE fino a visualizzare “Ch07”. Questa è la
modalità DMX a 7 canali.
• Per eseguire la modalità a otto canali premere il pulsante MODE fino a visualizzare “Ch08”. Questa è la
modalità DMX a 8 canali.
• Per eseguire la modalità a 12 canali, premere il pulsante MODE fino a visualizzare “Ch12”. Questa è la
modalità DMX a 12 canali.
4. Vedere pagine 9-12 per i valori e le funzioni DMX.
5. Dopo aver scelto la modalità DMX desiderata collegare l'apparecchiatura a qualsiasi controller DMX tramite
connettori XLR.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 7
Page 8
ISTRUZIONI DI FUNZIONAMENTO (continua)
Modalità dimmer RGBWA + UV:
in questa modalità è possibile regolare i singoli colori per ottenere il colore desiderato.
1. collegare l'apparecchiatura e premere il pulsante MODE.
2. Quando viene visualizzato "r.XXX" = modalità dimming Rosso; premere i pulsanti UP e DOWN per regolare
l'intensità. Dopo aver completato la regolazione dell'intensità, o se si desidera saltare al colore successivo,
premere il pulsante SET UP.
3. Quando viene visualizzato "GXXX" = modalità dimming Verde; premere i pulsanti UP e DOWN per regolare
l'intensità.
4. Quando viene visualizzato "bXXX" = modalità dimming Blu; premere i pulsanti UP e DOWN per regolare
l'intensità.
5. Quando viene visualizzato "uXXX" = modalità dimming Bianco. premere i pulsanti UP e DOWN per regolare
l'intensità.
6. Quando viene visualizzato "AXXX" = modalità dimming Ambra. premere i pulsanti UP e DOWN per regolare
l'intensità.
7. Quando viene visualizzato "UXXX" = modalità dimming UV; premere i pulsanti UP e DOWN per regolare
l'intensità.
Modalità Attivazione sonora:
in questa modalità 5P Hex reagisce al suono ed esegue la chase dei differenti colori.
1. Collegare l'apparecchiatura e premere il pulsante MODE fino a visualizzare "SoXX”. dove "XX" rappresenta
il livello di sensibilità sonora. Utilizzare i pulsanti UP e DOWN per regolarla. “00” è la minima, “30” la massima.
Modalità Programma:
In questa modalità è possibile scegliere uno dei sette programmi da eseguire. Le velocità di dissolvenza e di
programma sono entrambe regolabili.
1. Collegare l'apparecchiatura e premere il pulsante MODE fino a visualizzare “P-XX”, dove “XX” rappresenta
il numero del programma attualmente visualizzato. 2. Premere i pulsanti UP oppure DOWN per cercare il
programma desiderato.
3. Premere il pulsante ENTER per regolare la velocità di dissolvenza da “00” (minima) a “30” (massima).
4. Premere nuovamente il pulsante ENTER per regolare la velocità di cambio colore da “00” (minima) a “30”
(massima).
Modalità Colore statico:
1. Collegare l'apparecchiatura e premere il pulsante MODE fino a visualizzare “C-XX”, dove “XX” rappresenta
il numero del colore attualmente visualizzato.
2. È possibile scegliere tra 63 colori. Selezionare il colore desiderato premendo i pulsanti UP e DOWN.
Attivazione controllo RF:
questa funzione viene utilizzata per attivare e disattivare il telecomando RF. Quando attiva, la funzione
consente di controllare l'apparecchiatura per mezzo del telecomando Dotz Par RF. Per i comandi e le funzioni
del telecomando vedere la pagina seguente.
1. Collegare l'apparecchiatura e premere il pulsante MODE fino a visualizzare “rFXX”, dove "XX" rappresenta
"on" oppure "oFF".
2. Premere i pulsanti UP oppure DOWN per attivare (On) o disattivare (Off) la funzione telecomando.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 8
Page 9
ISTRUZIONI DI FUNZIONAMENTO (continua)
Curva dimmer:
viene utilizzata per impostare la curva dimmer utilizzata con la modalità DMX. Vedere lo schema Curva
Dimmer a pagina 14 per maggiori informazioni.
1. Collegare l'apparecchiatura e premere il pulsante MODE fino a visualizzare l'indirizzo DMX.
2. Premere il pulsante ENTER fino a visualizzare “dCXX”. Questa è l'impostazione dimmer, dove "XX"
rappresenta la modalità di attenuazione corrente.
3. Utilizzare i pulsanti UP e DOWN per trovare la curva dimmer desiderata. Dopo aver terminato, premere il
pulsante SET UP.
• dC00 - Standard
• dC01 - Palcoscenico
• dC02 - TV
• dC03 - Architetturale
• dC04 - Teatro
Condizione DMX:
questa modalità viene utilizzata come modalità di sicurezza; in caso di perdita del segnale DMX,
l'apparecchiatura passerà alla modalità di funzionamento scelta nell'impostazione. È anche possibile
impostarla come modalità di funzionamento dell'apparecchiatura al momento dell'avviamento.
1. Premere il pulsante MODE fino a visualizzare l'indirizzo DMX. Premere il pulsante ENTER fino a
visualizzare “Soun”, “HOLd”, o “blC”.
2. Utilizzare i pulsanti UP oppure DOWN per trovare la modalità desiderata in caso di perdita di alimentazione
o di segnale DMX.
• “blC” (Oscuramento) - In caso di perdita o interruzione del segnale DMX, l'unità passerà automaticamente
alla modalità stand-by.
• HOLD” (Ultima condizione) - In caso di perdita o interruzione del segnale DMX, l'apparecchiatura rimane
nell'ultima impostazione DMX. Se è impostata questa modalità, all'avviamento l'apparecchiatura andrà
automaticamente all'ultima impostazione DMX.
• “Soun” (Sound Active) - In caso di perdita o interruzione del segnale DMX, l'unità passerà automaticamente
alla modalità attivazione sonora.
3. Trovare l'impostazione desiderata e premere ENTER. L'impostazione verrà salvata automaticamente.
CONFIGURAZIONE MASTER/SLAVE
Configurazione Master/Slave:
questa funzione consente di collegare più unità insieme per funzionamento in modalità Master/Slave. In
modalità Master/Slave un'apparecchiatura agisce da unità di controllo e tutte le altre eseguono gli stessi
programmi integrati. Qualsiasi unità può funzionare come Master o come Slave, ma solo una può essere
programmata come Master.
Connessioni e impostazioni Master/Slave:
1. collegare in cascata (daisy chain) le unità utilizzando i connettori XLR posizionati sul retro. Per collegare le
unità utilizzare cavi dati XLR standard. Rammentare che il connettore maschio XLR è relativo al segnale in
ingresso e quello XLR femmina al segnale in uscita. La prima unità della catena (master) utilizza solo il
connettore XLR femmina. L'ultima utilizza solo il connettore XLR maschio.
2. Impostare l'unità “Master” nella modalità di funzionamento desiderata.
3. Collegare la prima unità “Slave” all'unità “Master”.
4. Sull'unità Slave premere il pulsante MODE fino a visualizzare “SLAv”; L'unità "Slave" seguirà ora l'unità
"Master".
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 9
Page 10
Canale
Valore
Funzione
1
0 - 255
ROSSO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
BLU
0% - 100%
4
0 - 255
BIANCO
0% - 100%
5
0 - 255
AMBRA
0% - 100%
6
0 - 255
UV
0% - 100%
CAVO DI ALIMENTAZIONE DAISY CHAIN
Questa caratteristica consente di collegare tra loro diverse apparecchiature tramite connettori IEC in
ingresso e uscita. È possibile collegare fino ad un massimo di 8 apparecchiature a 120 V e 21 a 240 V.
Oltre il numero massimo di apparecchiature collegabili, occorre utilizzare un'altra presa elettrica. È
necessario che siano apparecchiature uguali. NON combinare apparecchiature diverse.
FUNZIONAMENTO DOTZ PAR RF
Il telecomando Dotz Par RF (venduto separatamente) ha molte funzioni differenti e consente di controllare
Dotz Par da grande distanza, fino a 25 metri. Per utilizzare il telecomando è necessario attivare prima il
ricevitore dell'apparecchiatura; per attivare il ricevitore fare riferimento alle istruzioni di pagina 8.
BLACKOUT - Questo pulsante oscura l'apparecchiatura.
FADE - Questo pulsante attiva il programma di dissolvenza.
COLOR - Questo pulsante attiva la modalità Colore Statico. Utilizzare i pulsanti "+" e "-" per scorrere
attraverso i colori e trovare quello desiderato.
PROGRAMS - Questo pulsante attiva la modalità Programmi integrati. Utilizzare i pulsanti “+” oppure “-” per
spostarsi attraverso i 7 programmi e trovare quello desiderato.
SOUND ACTIVE - Questo pulsante attiva la modalità attivazione sonora.
AUTO RUN - Premere questo pulsante ed utilizzare i pulsanti “+” e “-” per regolare la velocità dei programmi
integrati. È possibile utilizzare questo pulsante anche per attivare la modalità programma.
“+” e “-” - Utilizzare questi pulsanti per regolare la velocità e spostarsi attraverso i programmi integrati ed i
colori statici.
6 CANALI- VALORI E FUNZIONI DMX
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 10
Page 11
7 CANALI- VALORI E FUNZIONI DMX
Canale
Valore
Funzione
1
0 - 255
ROSSO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
BLU
0% - 100%
4
0 - 255
BIANCO
0% - 100%
5
0 - 255
AMBRA
0% - 100%
6
0 - 255
UV
0% - 100%
7
0 - 255
DIMMER PRINCIPALE
0% - 100%
Canale
Valore
Funzione
1
0 - 255
ROSSO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
BLU
0% - 100%
4
0 - 255
BIANCO
0% - 100%
5
0 - 255
AMBRA
0% - 100%
6
0 - 255
UV
0% - 100%
7
0 - 255
DIMMER PRINCIPALE
0% - 100%
8
0 - 31
32 - 95
96 - 127
128 - 159
160 - 191
192 - 223
224 - 255
STROBOSCOPIO
LED ACCESO
STROBOSCOPIO LENTO - VELOCE
LED ACCESO
STROBOSCOPIO A IMPULSO LENTO - VELOCE
LED ACCESO
STROBOSCOPIO CASUALE LENTO - VELOCE
LED ACCESO
8 CANALI- VALORI E FUNZIONI DMX
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 11
Page 12
12 CANALI- VALORI E FUNZIONI DMX
Canale
Valore
Funzione
1
0 - 255
ROSSO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
BLU
0% - 100%
4
0 - 255
BIANCO
0% - 100%
5
0 - 255
AMBRA
0% - 100%
6
0 - 255
UV
0% - 100%
7
0 - 255
DIMMER PRINCIPALE
0% - 100%
8
0 - 31
32 - 95
96 - 127
128 - 159
160 - 191
192 - 223
224 - 255
STROBOSCOPIO
LED ACCESO
STROBOSCOPIO LENTO - VELOCE
LED ACCESO
STROBOSCOPIO A IMPULSO LENTO -
VELOCE
LED ACCESO
STROBOSCOPIO CASUALE LENTO -
VELOCE
LED ACCESO
9
0 - 255
MACRO COLORE
Fare riferimento alla tabella macro a pagina
13
10
0 - 20
21 - 40 30
41 - 60 6
61 - 80
81 - 100
101 - 120
121 - 140
141 - 255
PROGRAMMI
NESSUN PROGRAMMA
CAMBIO COLORE
CAMBIO COLORE
DISSOLVENZA COLORE
ATTIVAZIONE SONORA 30 CAMBIO
COLORE
ATTIVAZIONE SONORA 6 CAMBIO
COLORE
ATTIVAZIONE SONORA 6 DISSOLVENZA
COLORE
NESSUN PROGRAMMA
11
0 - 255
0 - 255
VELOCITÀ PROGRAMMA/SENSIBILITÀ
SONORA
LENTA - VELOCE
SENSIBILITÀ MINIMA - SENSIBILITÀ
MASSIMA
12
0 - 20
21 - 40
41 - 60
61 - 80
81 - 100
101 - 255
MODALITÀ DIMMER
STANDARD
PALCOSCENICO
TV
ARCHITETTURALE
TEATRO
IMPOSTAZIONE DIMMER PREDEFINITA
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 12
Page 13
12 CANALI- VALORI E FUNZIONI DMX (continua)
Quando i valori del canale 10 sono compresi tra 21 e 80, il canale 11 controlla la velocità di cambio e di
dissolvenza colore.
Quando i valori del canale 10 sono compresi tra 81 e 140, il canale 11 controlla la sensibilità sonora.
TABELLA MACRO COLORE
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 13
Page 14
Effetto rampa
0S
(tempo di dissolvenza)
1S (tempo dissolvenza)
Tempodi salita (ms)
Tempodi discesa
Tempodi salita (ms)
Tempodi discesa
Standard
0
0
0
0
Palcoscenico
780
1100
1540
1660
TV
1180
1520
1860
1940
Architetturale
1380
1730
2040
2120
Teatro
1580
1940
2230
2280
Dimmer

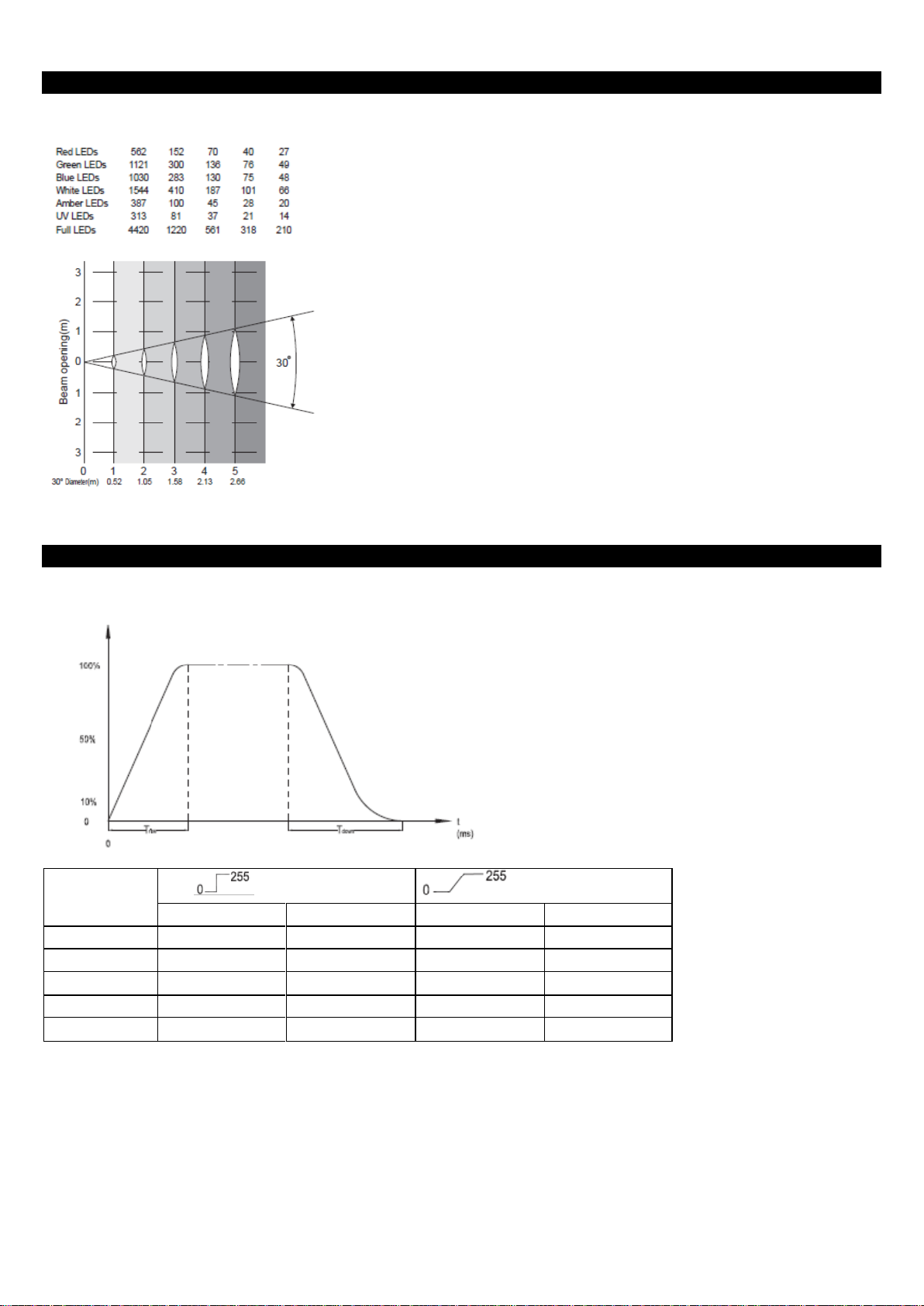

SCHEMA FOTOMETRICO
Angolo di proiezione del fascio luminoso: 30 gradi
Intensità (Lux)
SCHEMA CURVA DIMMER
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 14
Page 15
SOSTITUZIONE FUSIBILE
Scollegare l'unità dalla presa elettrica. Rimuovere il cavo di alimentazione dall'unità. Una volta rimosso il cavo,
si potrà individuare il porta fusibile all'interno della morsettiera di alimentazione. Inserire la testa piatta di un
giravite nella morsettiera ed estrarre con attenzione il porta fusibile; rimuovere il fusibile guasto e sostituirlo
con uno nuovo. Il porta fusibile è dotato anche di alloggiamento per un fusibile di riserva.
RISOLUZIONE DEI PROBLEMI
Di seguito un elenco dei problemi più comuni che si possono riscontrare e le relative soluzioni.
L'unità non risponde al DMX:
1. controllare che tutti i cavi DMX siano collegati e cablati correttamente (il polo 3 è quello “sotto tensione”; in
alcuni dispositivi DMX può essere "attivo" il polo 2). Controllare inoltre che tutti i cavi siano collegati ai
connettori corretti; è molto importante il verso della connessione degli ingressi e delle uscite.
L'unità non si attiva col suono:
1. i toni bassi o alti non attivano l'unità.
2. Assicurarsi che la modalità Sound-active sia attivata.
PULIZIA
È opportuno eseguire periodicamente la pulizia delle lenti interne ed esterne per eliminare residui di nebbia,
fumo e polvere ottimizzando così la resa luminosa.
1. Per la pulizia del contenitore, utilizzare un normale detergente per vetri ed un panno morbido.
2. Pulire ogni 20 giorni le ottiche esterne con un panno morbido e detergente per vetri.
3. Assicurarsi sempre di aver asciugato completamente tutte le parti dell'apparecchiatura prima di ricollegarla
alla rete elettrica.
La frequenza delle pulizie dipende dall'ambiente nel quale operano le apparecchiature (luoghi fumosi,
polverosi, umidi o nebbiosi).
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 15
Page 16
Modello:
5P Hex
Tensione:
LED:
Angolo di proiezione del fascio
luminoso:
Posizionamento:
Assorbimento elettrico:
Cavo di alimentazione Daisy
Chain:
Fusibile:
Peso:
Dimensioni:
Colori:
Canali DMX:
100 V ~ 240 V / 50 ~ 60 Hz
5 Hex LED 6-in-1 da 10 W
30 gradi
qualsiasi posizione stabile
60 W
collegamento massimo di 8 apparecchiature (120V)
collegamento massimo di 21 apparecchiature (240V)
1 A
2,02 kg / 7 5 libbre
(LxPxA) 9” x 8,5” x 4,75”
mm. 224 x 213 x 120
mixaggio RGBAW + UV
5 modalità DMX: 6, 7, 8, 11 e 12 canali
SPECIFICHE
Rilevamento automatico della tensione: questa apparecchiatura è dotata di un commutatore automatico in
grado di rilevare il voltaggio quando collegato ad una presa elettrica.
Si prega di notare: specifiche e miglioramenti della presente unità e del relativo manuale sono soggetti a
variazioni senza alcun preavviso.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 16
Page 17
ROHS - Un grande contributo alla conservazione dell'Ambiente
Caro cliente,
ROHS – Un grande contributo alla conservazione dell'Ambiente
L'Unione Europea ha adottato una direttiva sulla restrizione/proibizione dell'utilizzo di sostanze pericolose.
Tale direttiva, denominata ROHS, è oggetto di molte discussione nell'industria elettronica.
Essa prevede, tra l'altro, restrizioni nell'uso di sei specifici materiali: Piombo (Pb), Mercurio (Hg), Cromo
esavalente (CR VI), Cadmio (Cd), Bifenili Polibromurati (PBB) come ritardanti di fiamma, polibromodifelileteri
(PBDE) anch'esso ritardante di fiamma. Questa direttiva si applica a quasi tutte le apparecchiature elettriche
ed elettroniche il cui funzionamento comporti la creazione di campi elettrici o elettromagnetici. In qualsiasi tipo
di apparecchiatura elettronica di utilizzo domestico o lavorativo.
Quali fabbricanti di prodotti AMERICAN AUDIO, AMERICAN DJ, ELATION Professional e Illuminazione
ACCLAIM, siamo obbligati a conformarci alla direttiva RoHS. Ecco perché, già due anni prima che tale
direttiva entrasse in vigore, abbiamo avviato la nostra ricerca di materiali e processi di produzione alternativi e
non dannosi per l'ambiente.
Molto prima della direttiva RoHS tutti i nostri prodotti erano fabbricati in accordo agli standard dell'Unione
Europea. Grazie a costanti verifiche e test dei materiali, possiamo garantire che tutti i componenti da noi
utilizzati sono sempre conformi RoHS e che il processo di produzione è, nei limiti della tecnologia attuale, non
dannoso per l'ambiente.
La direttiva RoHS è un passo molto importante verso la protezione del nostro ambiente. Noi, quali produttori,
ci sentiamo obbligati a dare il nostro contributo in tal senso.
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 17
Page 18
WEEE – Rifiuti di materiale Elettrico ed Elettronico
Ogni anno migliaia di tonnellate di componenti elettronici, dannosi per l'ambiente, finiscono nelle discariche in
tutto il mondo. Per assicurare il miglior smaltimento o ricupero possibili di componenti elettronici, l'Unione
Europea ha adottato la direttiva WEEE.
Il sistema WEEE (Rifiuti di materiale Elettrico ed Elettronico) può essere paragonato al sistema "Green Spot"
utilizzato per diversi anni. I produttori devono contribuire al recupero dei rifiuti derivanti dalla messa in
commercio dei propri prodotti. Le risorse finanziarie ottenute in tal modo saranno destinate allo sviluppo di un
sistema comune di gestione rifiuti. Ecco perché possiamo garantire un programma di rottamazione e riciclo
professionale e non dannoso per l'ambiente.
Quali produttori siamo registrati presso l'EAR (Registro delle Apparecchiature Elettriche Usate) tedesco
apportandovi anche il nostro contributo.
(Registrazione: DE41027552)
Ciò significa che i prodotti AMERICAN DJ e AMERICAN AUDIO possono essere depositati gratuitamente nei
punti di raccolta e riutilizzati in base al programma di riciclo. Prodotti ELATION Professional di esclusivo
utilizzo professionale dovranno essere gestiti da noi. Per assicurarne il corretto smaltimento, si prega di inviare
i prodotti Elation non più utilizzabili direttamente a noi.
Come la RoHS di cui sopra, la direttiva WEEE rappresenta un contributo importante per la protezione
dell'ambiente e noi siamo lieti di poter aiutare a mantenerlo pulito grazie a questo sistema.
Saremo lieti di rispondere a qualsiasi vostra domanda o suggerimento che desidererete inviarci scrivendoci al
seguente indirizzo: info@americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 18
Page 19
NOTE
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 19
Page 20
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Paesi Bassi
www.americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – 5P HEX Manuale di Istruzioni Pagina 20
Loading...
