Manual del usuario del FastStor 2

ADVANCED DIGITAL INFORMATION CORPORATION

www.adic.co



La información contenida en este documento está sujeta a cambios sin previo aviso.

Este documento contiene información de propietario protegida por copyright. Todos los derechos reservados. No se podrá fotocopiar, reproducir ni traducir a otro idioma ninguna parte de este documento sin el permiso previo por escrito de ADIC.

ADIC no será responsable de los errores contenidos en este documento ni de los daños incidentales o imprevistos (entre ellos, la pérdida de ganancias) en relación con suministros, rendimiento o uso de este material, ya sea sobre la base de una garantía, contrato u otro documento legal.

Todas las marcas comerciales contenidas en este documento son propiedad de sus respectivos propietarios.

Reservados todos los derechos. Prohibida la copia o reproducción de este documento en cualquier forma y por cualquier medio, sin el consentimiento previo por escrito de ADIC Europe, ZAC des Basses Auges, 1 rue Alfred de Vigny, 78112 Fourqueux, Francia.

ADIC Europe declina toda responsabilidad por los errores que puedan existir en este documento y se reserva el derecho a realizar cambios en estas especificaciones y descripciones en cualquier momento sin previo aviso.

Es posible que esta publicación describa diseños cuyas patentes estén pendientes o hayan sido otorgadas. Al publicar esta información, ADIC Europe no cede licencia bajo ninguna patente ni ningún otro derecho.

ADIC Europe no representa ni ofrece garantías respecto a los contenidos de este documento y específicamente niega cualquier garantía implícita de comerciabilidad o conveniencia para cualquier propósito particular. Además, ADIC Europa se reserva el derecho de revisar o cambiar esta publicación sin la obligación de notificar a ninguna persona u organización tal revisión o cambio.

Se han realizado todos los esfuerzos para reconocer las marcas comerciales y a sus propietarios. Los nombres de marcas comerciales se utilizan únicamente como identificación o de distribución de ejemplares: cualquier omisión es involuntaria.

ADIC es una marca comercial registrada y ADIC Europe es una marca comercial de Advanced Digital Information Corporation.

ADIC USA 11431 Willows Road NE Redmond, Washington 98052-4952 USA Tel.: 1-800-336-1233

ADIC Europe ZAC des Basses Auges 1, rue Alfred de Vigny 78112 Fourqueux, Francia Tel.: 33-0-1-30-87-53-00 Fax: 33-0-1-30-87-53-01

ADIC-Germany GmbH&Co.KG Eschenstraße 3

89558 Böhmenkirch

Alemania Tel.: 49-0-7332-83-0 Fax: 49-0-7332-83-135

Fax: 1-425-881-2296

Publicado: Junio de 2005 Número del documento:6-00515-04 Rev A

Contenido

1 Acerca de esta guía y su producto 1

Instrucciones de seguridad del producto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Número de modelo del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Explicación de símbolos y notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Otros documentos de utilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Para obtener más información o ayuda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Descripción 3

Características. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Conmutadores e indicadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Panel delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Panel trasero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Información preliminar 5

Desembalaje e inspección. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Comprobar los accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Desempacar el autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Instalar el lector de código de barras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Elegir una ubicación para la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Preparar el sistema host . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Adaptador del sistema host SCSI y pautas de conexión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Conexiones SCSI del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Conectar SCSI y cables de alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Conexión de más de un autocontrolador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Manual del usario del FastStor 2 iii

4 Funcionamiento del autocargador 11

Panel del operador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pantalla LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Indicadores LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Botones de control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Estructura del menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Encender el autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Configurar el lector de código de barras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Configurar la unidad de gestión remota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Trabajar con cartuchos de datos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Cartuchos protegidos contra escritura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Importar cartuchos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Exportar cartuchos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Utilizar el intercambio masivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Cargar cartuchos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Descargar cartuchos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Nuevo inventario de cartuchos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Mantener cartuchos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Limpiar la unidad de cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5 Administración del autocargador 21

Restablecer el autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Examinar o cambiar los ID de SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Examinar o cambiar el ID de SCSI del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Examinar o cambiar el ID de SCSI de la unidad de cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Modos de funcionamiento del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Modo aleatorio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Modo secuencial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Activado/Desactivado del modo bucle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Activado/Desactivado del modo autocarga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Actualizar firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Utilizar una cinta de actualización de firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Utilizar el puerto en serie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Realizar prueba de sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Recuperar información . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Examinar registros de errores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Mostrar contador de ciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Mostrar la versión del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Examinar números de serie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Mostrar el número de serie del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Mostrar el número de serie de la unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Examinar niveles del firmware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Mostrar la versión del firmware del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Mostrar versión del firmware de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

iv Contenido

6 Uso de la unidad de gestión remota 29

Visión general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Guardar y restaurar datos esenciales del producto en la RMU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Comprobar Quick Status . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Utilizar las páginas informativas de la RMU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Utilizar las páginas de estado de la RMU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Utilizar las páginas de Configuración de la RMU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Configurar la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Configurar la red . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Configurar el usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Configurar el reloj de tiempo real . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Configurar el registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Configurar la notificación de eventos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Restablecer la configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Utilizar las páginas de mantenimiento de la RMU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Operaciones de ejecución . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Ejecutar la prueba de diagnóstico general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Ejecutar pruebas de diagnóstico avanzado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Actualizar firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Restablecer el autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Acceder a archivos de registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7 Diagnóstico y solución de problemas 39

Problemas de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Matriz de solución de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Extraer cartuchos atascados en las ranuras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Examinar códigos de error del autocargador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Descripción de los mensajes de error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Examinar registros de error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Resolver errores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Obtener ayuda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

8 Especificaciones 61

Especificaciones físicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Capacidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Especificaciones ambientales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Unidad de cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Medios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Manual del usario del FastStor 2 v

vi Contenido

Acerca de esta guía y su producto

Este manual contiene información e instrucciones necesarias para la administración y funcionamiento normal de FastStor 2. Este manual está dirigido a cualquier persona interesada en conocer su funcionamiento o que necesite saber cómo instalar, configurar y manejar FastStor 2.

Nota

Asegúrese de leer todas las instrucciones de funcionamiento contenidas en este manual y en la Guía informativa sobre sistema, seguridad y normas antes de utilizar este producto.

Instrucciones de seguridad del producto

Este producto ha sido diseñado para procesar cartuchos de cintas magnéticas. Cualquier otra aplicación no está considerada como uso previsto. No se podrá considerar a ADIC responsable por daños derivados del uso no autorizado de la biblioteca. El usuario asume todos los riesgos en este aspecto.

Esta unidad está diseñada y fabricada para cumplir todos los requisitos legales y de seguridad. No olvide que su uso indebido puede causar lesiones corporales, daños en el equipo o interferencias con otros equipos.

ADVERTENCIA

ANTES DE ENCENDER O DE UTILIZAR ESTE EQUIPO, LEA LA GUÍA INFORMATIVA SOBRE SISTEMA, SEGURIDAD Y NORMAS. GUARDE ESTE MANUAL COMO MATERIAL DE CONSULTA.

Número de modelo del producto

El número de modelo del producto es el siguiente: FastStor 2.1

Manual del usuario del FastStor 2 1

Explicación de símbolos y notas

Los siguientes símbolos que aparecen en este documento sirven para indicar información importante:

ADVERTENCIA

PRECAUCIÓN

Nota

Indica información importante que le permite realizar un mejor uso del sistema.

INDICA UNA SITUACIÓN POTENCIALMENTE PELIGROSA QUE, SI NO SE EVITA, PUEDE CAUSAR LA MUERTE O LESIONES FÍSICAS.

Indica una situación que puede causar daños al equipo, pérdida de datos o interferencias con otros equipos.

Otros documentos de utilidad

El siguiente documento también está disponible para este producto. Puede encontrarlo en

www.adic.com/manuals

• FastStor 2 Manual del usuario (6-00515-xx)

Nota

También hay disponibles notas sobre esta versión del producto. Las notas sobre esta versión describen los cambios realizados en su sistema o firmware desde la última versión, proporcionan información sobre compatibilidad, y explican todos los problemas conocidos y cómo resolverlos. Puede encontrar las notas sobre la versión en www.adic.com/manuals

Para obtener más información o ayuda

Para obtener más información sobre este producto, visite la página web del centro de servicio al cliente en

www.adic.com/csc

respuestas a las preguntas más frecuentes (FAQ). También puede tener acceso al software, firmware y controladores a través de esta página web.

Para obtener ayuda adicional, o si desea un curso de formación, póngase en contacto con ADIC:

En Estados Unidos: 800-827-3822

En Europa y Japón: 00-800-9999-3822

Para obtener información de contacto adicional: www.adic.com/contact

Para abrir una petición de servicio: www.adic.com/techsup

. El centro de servicio al cliente contiene gran cantidad de información, incluidas las

2 Acerca de esta guía y su producto

Descripción

Este autocargador le proporciona un almacenamiento automático de datos, archivos, copias de respaldo y de recuperación de un rango de sistemas que va desde estaciones de trabajo de escritorio hasta redes de área local para oficinas pequeñas y redes de área de almacenamiento. El producto estándar está diseñado para que se utilice en un medio de oficina general y cuenta con una apariencia con terminaciones totales para utilizarse en un escritorio; no obstante, puede instalarse fácilmente en un estante.

El autocargador contiene una unidad y ocho ubicaciones de almacenamiento fijas para el medio de cinta. Hay una única puerta de la ranura situada en la parte delantera del autocargador para insertar y extraer cintas. Para mover las cintas dentro del autocargador se utiliza un mecanismo de carrusel, y para mover una cinta del carrusel a la unidad o del carrusel a la puerta de acceso del medio se utiliza un selector robótico. Hay un panel del operador situado en la parte delantera de la unidad para la interfaz del operador. La unidad también viene equipada con una Unidad de gestión remota (RMU), que permite el funcionamiento remoto del autocargador a través de un navegador de web.

Éste es compatible con la mayoría de los sistemas operativos y ambientes que admiten la interfaz SCSI, pero requiere soporte directo del sistema operativo o una aplicación de copia de respaldo compatible para sacar el máximo partido de todas sus funciones. Para obtener información específica acerca de su autocargador, además de su capacidad, información de la unidad y del tamaño físico, consulte

Especificaciones

Características

en la página 61.

El autocargador dispone de las siguientes características:

• Panel del operador multifuncional—El Panel del operador del autocargador se compone de

cuatro LED, cuatro botones y una pantalla LCD. El panel del operador facilita todo lo que usted necesita para verificar el estado del autocargador y controlar todas sus funciones.

• Acceso a la gestión remota—Con la RMU se puede conectar a su autocargador a través de

Ethernet y utilizar su navegador de web para gestionar operaciones. Puede acceder a todas las funciones disponibles sin que necesite un software específico o separado.

• Cartucho de limpieza—A pesar de que el cartucho de limpieza puede ocupar una ranura de

almacenamiento de cartuchos en el autocargador (lo que facilita ciclos de limpieza automáticos), está permitido insertar manualmente el cartucho de limpieza mediante la importación del mismo a través del panel del operador.

• Comprobación previa del cartucho—Cuando encienda el autocargador, éste escaneará las

ranuras de almacenamiento de cartuchos y la unidad, para crear después un registro de ubicación de cartuchos válidos.

Manual del usuario del FastStor 2 3

• Protección contra inversión de cartuchos—La ranura de almacenamiento de cartuchos de

importación y exportación está diseñada para evitar que se inserten los cartuchos de manera incorrecta.

• Diagnóstico integrado—Su autocargador incluye un firmware de diagnóstico que le indica

cuándo hay que limpiar el cabezal de la unidad y además informa acerca de los resultados del diagnóstico y del estado de funcionamiento de la unidad.

• Lector de código de barras—El lector de código de barras hace un inventario y verifica los medios

al instante.

• Montaje en estante metálico preparado—El juego de montaje en estante metálico disponible le

permite montar el autocargador en el espacio de un estante de dos unidades.

• Buses de SCSI independientes—El autocargador y la unidad de cinta incluyen controladores

independientes de la interfaz del sistema de computadoras pequeñas (SCSI). Cada uno admite los ajustes independientes de los comandos y mensajes de la SCSI. El autocargador y la unidad de cinta adjunta utilizan una interfaz SCSI de diferencial ancho de bajo voltaje (LVD).

• Intercambio de cartuchos masivos—Esta opción permite que un usuario importe o exporte por

secuencias un conjunto completo de cartuchos.

Conmutadores e indicadores

El siguiente tema ilustra los componentes de funcionamiento delanteros, traseros y otros de su autocargador.

Panel delantero

Familiarícese con los componentes del panel delantero que se muestran en la Figura 1.

Figura 1 Panel delantero del autocargador

Panel trasero

Familiarícese con los componentes del panel trasero que se muestran en la Figura 2.

Figura 2 Panel trasero del autocargador

4 Descripción

Información preliminar

Esta sección describe cómo instalar y configurar su autocargador.

Desembalaje e inspección

Antes de comenzar, despeje la mesa o el escritorio para que pueda desempacar el autocargador.

PRECAUCIÓN

Si la temperatura de la habitación en la que se encuentra difiere de aquella en la que el autocargador fue transportado o almacenado en unos 15º C (30º F) o más, entonces deje que el autocargador se aclimate al entorno por lo menos durante unas 12 horas antes de abrir el embalaje.

Comprobar los accesorios

La caja del equipo del autocargador incluye los siguientes elementos:

• 1 cable de alimentación para EE.UU.

• 1 cable de alimentación para Europa

• 1 terminador multimodal LVD ultra-2 SCSI

• Lector de código de barras

Desempacar el autocargador

Siga las siguientes instrucciones para desempacar el autocargador.

1 Despeje la mesa o escritorio para tener espacio para desempacar el autocargador.

2 Inspeccione el embalaje por si existe algún daño. Si nota algún daño, infórmelo a la empresa de

transporte de forma inmediata.

3 Abra el embalaje y retire el paquete de accesorios. Coloque el paquete de accesorios en otro lugar por

el momento.

4 Saque el relleno y el autocargador fuera de la caja y coloque a este último en la superficie de trabajo

con la parte superior hacia arriba.

Manual del usuario del FastStor 2 5

PRECAUCIÓN

5 Retire con cuidado el relleno de embalaje de los laterales del autocargador. A continuación, extraiga la

bolsa del autocargador.

No coloque el autocargador sobre sus extremos o de costado.

Nota

Guarde los materiales de embalaje en caso de que necesite mover o transportar el autocargador en el futuro.

Instalar el lector de código de barras

PRECAUCIÓN

Monte el lector de código de barras en el panel trasero del autocargador.

1 Si está instalando el lector de código de barras en un autocargador previamente configurado e

instalado con la alimentación del autocargador activada, desactívela como se indica a continuación:

a. Utilice la punta de un bolígrafo para presionar el conmutador en OFF como aquí se muestra:

Para evitar que una descarga electroestática dañe la unidad, toque el panel trasero o caja de metal del autocargador antes de instalar el lector de código de barras.

PRECAUCIÓN

b. Desenchufe el cable de alimentación de la toma de corriente.

c. Desenchufe el cable de alimentación del panel trasero del autocargador.

d. Desconecte los cables SCSI del panel trasero del autocargador.

6 Información preliminar

Al presionar el conmutador en OFF, el autocargador deja de funcionar sin desconectar el suministro eléctrico del autocargador. Para quitar el suministro eléctrico, debe desconectar el cable de alimentación de la fuente de alimentación.

2 Extraiga la cubierta protectora de la ranura del lector de código de barras en el panel trasero. Guarde

los tornillos. Guarde la cubierta protectora, puede que la necesite después de extraer el lector de código de barras.

3 Oriente el lector del código de barras ante la ranura. Sólo hay una orientación posible. Compruebe que

los agujeros se alinean.

4 Conecte el cable a la toma de corriente del controlador del código de barras.

5 Ajuste el lector del código de barras con los tornillos que extrajo de la cubierta protectora.

6 Si desea restablecer el suministro eléctrico, tras instalar el lector del código de barras en un

autocargador previamente instalado y configurado, enciéndalo como se indica a continuación, de lo contrario, siga en Elegir una ubicación para la instalación

en la página 8.

a. Vuelva a conectar los cables SCSI del panel trasero del autocargador.

b. Enchufe el cable de alimentación en la toma de corriente.

c. Enchufe el cable de alimentación en el panel trasero del autocargador.

d. Utilice la punta de un bolígrafo para presionar el conmutador en ON.

7 Revise la pantalla LCD para asegurarse de que el autocargador esté recibiendo energía. Si no está

recibiendo energía, verifique las conexiones y la fuente de alimentación. Durante la autoverificación de encendido (POST), los cuatro LED se iluminan brevemente, seguidos sólo del centelleo del LED Ready/Activity. Cuando la secuencia de inicialización esté completa, la pantalla LCD muestra el menú principal.

Manual del usuario del FastStor 2 7

Elegir una ubicación para la instalación

Elija una ubicación de instalación que cumpla con los criterios citados en la Tabla 1. Consulte

Especificaciones

autocargador.

en la página 61 para obtener más información acerca de las especificaciones del

Nota

Tabla 1 Criterios de ubicación

Requisito Criterios

Requisitos independientes Seleccione una ubicación que sea plana, sólida, a nivel y

Temperatura de la habitación 10-35º C (50-95º F)

Fuente de alimentación Voltaje de alimentación de CA: 100-127 VCA; 200-240 VCA.

Si está instalando un autocargador en un estante, siga las instrucciones en el juego de montaje en estante metálico antes de continuar con

Conexiones SCSI del autocargador

cercana a un servidor de sistema host. No coloque el autocargador en el suelo o sobre superficies alfombradas.

PRECAUCIÓN: No coloque el autocargador sobre sus laterales o en posición invertida ni coloque artículos que pesen mas de 5 kg sobre la parte superior del autocargador.

Frecuencia de línea: 50-60 Hz.

Nota: Coloque la toma de corriente de CA cerca del

autocargador. El cable de alimentación de CA es el dispositivo de desconexión de CA principal del producto y debe tener fácil acceso en todo momento.

en la página 9.

Peso 12 kg (26 lbs)

Calidad del aire Fuentes mínimas de contaminación de partículas. Evite las

áreas cercanas a puertas o pasillos de uso frecuente, suministros apilados que acumulan polvo, impresoras y habitaciones llenas de humo.

PRECAUCIÓN: El exceso de polvo y de desechos

puede dañar las cintas y las unidades de cinta.

Humedad 20-80% HR

Espacio Mínimo trasero de 15,4 cm (6 pulgadas)

Mínimo delantero de 30,8 cm (12 pulgadas) Mínimo lateral de 5,08 cm (2 pulgadas)

8 Información preliminar

Preparar el sistema host

En este punto, debe consultar el manual de instalación del software para ver las instrucciones acerca de la instalación del software de controlador/copia de respaldo para el autocargador en el sistema host. Lea acerca del Adaptador del sistema host SCSI y pautas de conexión

Adaptador del sistema host SCSI y pautas de conexión

En caso necesario, instale unidades compatibles, un software y un adaptador del sistema host SCSI. Consulte los manuales del sistema host y del adaptador de sistema host SCSI para obtener instrucciones detalladas. Además, siga estas pautas generales:

• Asegúrese de que su aplicación de copia de respaldo admite el adaptador de sistema host SCSI. Dependiendo de la configuración del servidor, es posible que tenga que cambiar los ID de SCSI del autocargador (ver Examinar o cambiar los ID de SCSI).

• Asegúrese de que el sistema servidor host tenga una ranura de expansión abierta.

• Si el sistema servidor host está conectado a una red, verifique el administrador del sistema antes de apagar el suministro eléctrico.

• Utilice procedimientos adecuados para evitar una descarga electrostática (ESD). Utilice muñequeras de conexión a tierra y alfombrillas antiestáticas cuando manipule componentes internos.

antes de instalar el software.

Nota

Se recomienda el adaptador de bus del sistema host LVD. Un adaptador de bus del sistema host SCSI de extremo único funciona, pero puede distorsionar gravemente el rendimiento. Si existe cualquier dispositivo SE en el mismo bus SCSI, todo el bus SCSI baja a la velocidad SE y puede distorsionar el rendimiento de forma grave.

Conexiones SCSI del autocargador

El autocargador incorpora un bus SCSI con Diferencial de bajo voltaje (LVD) y con SCSI-2 ancho, pero también se puede conectar a un bus SCSI de Extremo único (SE). Asegúrese de que su controlador o adaptador de sistema host SCSI admita estos estándares. Si conecta el autocargador a un bus SCSI SE o si existen dispositivos SE conectados al mismo bus SCSI, el rendimiento del autocargador se limita a la velocidad máxima de transferencia de datos y a la longitud máxima de cable del bus SE.

El autocargador NO es compatible con un bus SCSI con diferencial estándar (Diff) o con Diferencial de alto voltaje (HVD). El autocargador es compatible con un bus SCSI estrecho (de 50 espigas) utilizando un adaptador de 68 a 50 espigas que termine las 18 espigas que no se utilizan. Estos adaptadores se etiquetan en ocasiones como terminación de bit superior.

Conectar SCSI y cables de alimentación

A continuación, se describe cómo conectar el SCSI y los cables de alimentación.

Nota

1 Apague y desactive el servidor seleccionado. Desactive todos los dispositivos conectados, tales como

impresoras y otros dispositivos SCSI. Retire los cables de alimentación del servidor y todos los accesorios conectados.

Manual del usuario del FastStor 2 9

El autocargador es un dispositivo ultra-2 ancho. Utilice únicamente cables y terminadores específicos para el uso de ultra-2 o etiquetados como multimodales.

PRECAUCIÓN

2 Conecte uno de los extremos del cable SCSI a uno de los conectores en el panel trasero del

autocargador.

3 Conecte el otro extremo del cable SCSI al conector del adaptador de bus del sistema host SCSI o al

conector del dispositivo anterior en el bus SCSI.

El hecho de no retirar los cables de alimentación de estos dispositivos podría causar daños en el autocargador.

Nota

4 Realice una de las siguientes acciones:

• En caso de que el autocargador sea el último o único dispositivo en el bus SCSI, conecte el

terminador al conector SCSI que queda en el panel trasero del autocargador.

• De lo contrario, conecte el cable al próximo dispositivo en el bus SCSI. Asegúrese de que el

último dispositivo en el bus SCSI esté terminado de forma adecuada.

5 Encienda el autocargador como se indica a continuación:

a. Enchufe el cable de alimentación en la toma de corriente.

b. Enchufe el cable de alimentación en el panel trasero del autocargador.

c. Utilice la punta de un bolígrafo para presionar el conmutador en ON.

6 Revise la pantalla LCD para asegurarse de que el autocargador esté recibiendo energía. Si no es así,

verifique las conexiones y la fuente de alimentación. Durante la autoverificación de encendido (POST), los cuatro LED se iluminan brevemente, seguidos sólo del centelleo del LED Ready/Activity. Cuando la secuencia de inicialización se completa, la pantalla LCD muestra el menú principal.

7 Encienda todo dispositivo que anteriormente apagó y luego encienda el servidor.

Si el cable SCSI no se ajusta al conector de su adaptador del sistema host SCSI, puede que tenga un adaptador de sistema host SCSI incompatible o bien necesite un adaptador de cable o un cable distinto. Para más información, póngase en contacto con el representante de servicio o el fabricante del adaptador del sistema host SCSI.

8 Verifique la conexión entre el autocargador y el sistema host asegurándose de que el sistema operativo

del sistema servidor host reconoce al autocargador:

• En Windows 2000™: Configuración -> Panel de control -> Sistema -> Hardware ->

Administrador de dispositivos -> Unidad de cinta y/o Cambiador de medios

• En Windows 2003™: Configuración -> Panel de control -> Sistema -> Hardware ->

Administrador de dispositivos -> Unidad de cinta y/o Cambiador de medios

Para obtener más información acerca de la verificación de la conexión de los dispositivos SCSI, consulte la documentación del sistema operativo.

Conexión de más de un autocontrolador

Si va a conectar más de un autocargador en el mismo canal SCSI, conecte cada unidad a la anterior con un cable de interfaz blindado adicional. No importa a qué conector SCSI de cada autocargador conecte el cable de interfaz. Toda ID de SCSI viene predefinida con cada autocargador. Asegúrese de configurar cada unidad del autocargador con su ID SCSI de unidad e ID de cargador único. Sus autocargadores no funcionarán correctamente si tienen los mismos ID de SCSI. Consulte Examinar o cambiar los ID de SCSI. Asegúrese también de haber terminado el último dispositivo de la cadena.

10 Información preliminar

Funcionamiento del autocargador

Este tema trata acerca de cómo poner en funcionamiento los componentes del autocargador.

Panel del operador

El panel del operador consiste en una pantalla de cristal líquido (LCD), cuatro LEDs y cuatro botones. El panel del operador le facilita todo lo que necesita para verificar el estado del autocargador y controlar todas sus funciones.

Figura 3 Panel de control del operador

LEDs

pantalla LCD

botones

Pantalla LCD

La pantalla predeterminada es la del menú principal. En la línea superior del menú principal aparece el estado del autocargador y en la segunda línea aparece el inventario de cartuchos actual. La línea de estado del autocargador indica la operación actual. El inventario de cartuchos indica el estado de las ranuras de cartucho como a continuación:

• El número de ranura indica las ranuras completas.

• Un guión (-) indica las ranuras vacías.

• Si un cartucho se está actualmente cargado en la unidad, la pantalla alterna el número de la posición inicial de ese cartucho con un bloque negro.

• Un signo de exclamación (!) indica que el autocargador ha identificado un cartucho que o bien es un tipo no válido o bien se ha producido un error en los medios. En este caso, el indicador LED de Media Attention también se ilumina. Consulte Indicadores LED información.

Manual del usuario del FastStor 2 11

en la página 12 para obtener más

Nota

Cuando el autocargador está en modo secuencial, aparece “SEQ”. Cuando se carga un cartucho de protección contra escritura en la unidad de cinta, aparece “WPO”.

Indicadores LED

El panel del operador incluye cuatro indicadores LED que proporcionan gran variedad de información, como se detalla en la siguiente tabla.

Tabla 2 Indicadores LED

LED Color Descripción

Ready/Activity Verde Se ilumina cuando está encendido. Parpadea cuando hay actividad

de unidad de cinta o de los sistemas robotizados del autocargador.

Clean Drive Ámbar Se ilumina cuando la unidad de cinta ha determinado que debe

usarse un cartucho de limpieza (ver Limpiar la unidad de cinta página 20). No es necesario limpiar de nuevo la unidad de cinta.

Media Attention Ámbar Se ilumina si la unidad de cinta ha detectado un cartucho o un fallo en

la cinta. Se recomienda exportar el cartucho del autocargador. De este modo, se apagará el LED (ver Exportar cartuchos página 17). Si un cartucho en particular causa estos síntomas de forma repetida, dicho cartucho puede estar defectuoso. Para más información, vaya a las siguientes secciones de la Tabla 4

solución de problemas: Medios

página 43.

en la página 41 y Problemas del LED Media Attention en la

en la

, Tabla de

Error Rojo Se ilumina si ocurre un error irrecuperable en la unidad de cinta o en

el autocargador. En la pantalla LCD aparece el mensaje de error correspondiente (ver Examinar códigos de error del autocargador la página 47).

Botones de control

El panel del operador incluye cuatro botones que permiten acceder a todas las funciones y menús de información. La Tabla 3

Tabla 3 Botones de control

Botón Descripción

Cancel Cancela la opción del menú actual y vuelve al nivel de menú anterior o al menú

Previous Selecciona el elemento o valor anterior en el menú actual.

Next Selecciona el siguiente elemento o valor en el menú actual.

Enter Ejecuta el menú actual o selecciona la opción actual que aparece en el panel LCD.

en la página 12 describe cada función del botón de control.

principal.

12 Funcionamiento del autocargador

Estructura del menú

El siguiente gráfico describe la estructura del menú del autocargador.

Figura 4 Estructura del menú del panel del operador

Encender el autocargador

1 Enchufe el cable de alimentación en la toma de corriente.

2 Enchufe el cable de alimentación en el panel trasero del autocargador.

3 Utilice la punta de un bolígrafo para presionar el conmutador ON como se muestra a continuación:

4 Revise la pantalla LCD para asegurarse de que el autocargador esté recibiendo energía. Si no es así,

Manual del usuario del FastStor 2 13

Configurar el lector de código de barras

Si ya ha instalado un lector de código de barras, utilice el panel del operador para configurarlo.

1 En el menú principal, pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration. Pulse ENTER.

3 Pulse + o – hasta que aparezca Barcode Reader OFF. Pulse ENTER.

4 Pulse + o – hasta que aparezca BCR CHANGE TO: Aparece ON. Pulse ENTER.

El mensaje Enable BCR aparece en el panel del operador. A continuación, el lector de código de barras escanea todas las ranuras. Una vez que se activa el lector de código de barras, el autocargador y el sistema host perciben su presencia. Funcionalmente, el software host controla el lector de código de barras.

Configurar la unidad de gestión remota

Antes de configurar la RMU, obtenga una dirección de IP válida de su administrador de sistema y utilice un cable Ethernet para conectar el puerto Ethernet de la parte trasera de la RMU al puerto de Ethernet en una red de trabajo.

Para que la RMU funcione correctamente, el sistema que ejecuta su navegador de web debe configurarse para aceptar cookies.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration. Pulse ENTER.

3 Pulse + o – hasta que aparezca Net Parameters. Pulse ENTER.

4 Pulse + o – hasta que aparezca Network OFF. Pulse ENTER.

5 Pulse + para cambiar la pantalla a Network CHANGE TO: ON. Pulse ENTER.

6 Pulse + o – hasta que aparezca DHCP OFF.

• Si está utilizando DHCP, pulse ENTER. Pulse + o – hasta que aparezca DHCP CHANGE TO:

Aparece ON. Pulse ENTER. Pulse CANCEL para volver al árbol del menú. Se le indicará que cicle la energía. Para más información, consulte Encender el autocargador Salga de este procedimiento.

• Si no está utilizando DHCP, siga con el en la página 4-14

7 Pulse + o – hasta que aparezca IP Address. Pulse ENTER.

El puntero señala en forma predeterminada el primer dígito de la dirección IP predeterminada “000.000.000”.

8 Configure cada dígito de la dirección IP.

• Pulse ENTER para conservar el “0”.

• Pulse + para aumentar el dígito.

• Pulse – para disminuir el dígito.

de este capítulo.

en la página 13.

Cuando la dirección IP esté correcta, pulse ENTER. Si su red Ethernet no requiere una puerta de acceso a red o máscara de red, siga con el en la página 4-15

14 Funcionamiento del autocargador

de este capítulo.

9 Si su red Ethernet requiere una puerta de acceso a red, pulse + o – hasta que aparezca GATEWAY

ADDRESS.

• Pulse ENTER. El puntero señala en forma predeterminada el primer dígito de la dirección de

puerta de acceso predeterminada “000.000.000”.

• Configure cada dígito de la dirección de puerta de acceso.

• Pulse ENTER para conservar el “0”.

• Pulse + para aumentar el dígito.

• Pulse – para disminuir el dígito.

Cuando la dirección de IP esté correcta, pulse ENTER.

10 Si su red Ethernet requiere una máscara de red, pulse + o – hasta que aparezca NETMASK.

• Pulse ENTER. El puntero señala en forma predeterminada el primer dígito de la dirección de

subred predeterminada “000.000.000”.

• Configure cada dígito de la máscara de red:

• Pulse ENTER para conservar el “0”

• Pulse + para aumentar el dígito.

• Pulse – para disminuir el dígito.

Cuando la máscara de red esté correcta, pulse ENTER.

11 Pulse CANCEL para volver al árbol del menú. Se le indicará que cicle la energía. Para más

información, consulte Encender el autocargador

en la página 13.

La nueva configuración no se puede utilizar hasta que se haya ciclado la energía.

Trabajar con cartuchos de datos

A continuación se describe cómo trabajar con cartuchos de datos. Para obtener información específica acerca de los cartuchos de datos que el autocargador admite, vea Especificaciones

Cartuchos protegidos contra escritura

Todos los cartuchos tienen un conmutador de protección contra escritura para evitar que los datos se borren o se sobrescriban. Antes de cargar un cartucho en el autocargador, asegúrese de que el conmutador de protección contra escritura que se encuentra en la parte delantera del cartucho esté en la posición deseada. Deslice el interruptor hacia la derecha para proteger contra escritura el cartucho.

• En los cartuchos Super DLTtape II se aprecia un rectángulo naranja que indica que el cartucho está protegido contra escritura. Vea la Figura 5 cartucho de datos Super DLTtape II.

Deslice el conmutador hacia la izquierda para permitir que el conmutador escriba actualizaciones en la cinta.

• El conmutador de protección contra escritura muestra un hueco negro cuando el cartucho permite sobrescribir y borrar datos.

para conocer la ubicación del conmutador en un

en la página 61.

Nota

Manual del usuario del FastStor 2 15

Cuando en la unidad se carga un cartucho protegido contra escritura, en la línea inferior de la pantalla LCD aparece WP junto a la información del inventario. Este mensaje aparece hasta que se descarga el cartucho de la unidad.

Figura 5 Conmutador de protección contra escritura en un cartucho Super DLTtape II

Importar cartuchos

Esta opción le ordena al autocargador importar un cartucho en una ranura vacía específica del carrusel.

PRECAUCIÓN

1 Asegúrese de que el conmutador de protección contra escritura esté ajustado para cada cartucho (ver

Cartuchos protegidos contra escritura

2 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

3 Pulse + o – hasta que aparezca Commands.

4 Pulse ENTER para acceder a las opciones disponibles.

5 Pulse + o – hasta que aparezca Import. Pulse ENTER.

6 Pulse + o – hasta que aparezca el número de ranura deseado y, a continuación, pulse ENTER.

No tiene la opción de importar un cartucho a una ranura ocupada.

7 Cuando aparezca el mensaje Insert Cartridge y se abra la ranura de despacho, inserte el cartucho de

datos deseado en la ranura de despacho de modo que el conmutador de protección contra estructura mire hacia fuera del autocargador.

Nota

El hecho de realizar una importación o exportación del medio durante una copia de respaldo de datos puede generar resultados adversos, entre ellos, un error en la creación de la copia de respaldo u otros errores.

en la página 15).

Si usa el panel del operador para limpiar la unidad, importe el cartucho de limpieza solamente cuando el panel del operador lo requiera. Puede mantener un cartucho de limpieza en el autocargador si el software de copia de respaldo puede manejar la limpieza de la unidad.

8 Repita el Paso 6

CANCEL una vez que termine de importar los cartuchos.

9 Compruebe que el panel del operador muestra que las ranuras deseadas tienen los cartuchos

instalados.

16 Funcionamiento del autocargador

y el Paso 7 según sea necesario para cualquier cartucho adicional y luego presione

Exportar cartuchos

Esta opción mueve un cartucho de una ranura específica a la ranura de despacho.

PRECAUCIÓN

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER. 2 Pulse + o – hasta que aparezca Commands. Pulse ENTER. 3 Pulse + o – hasta que aparezca Export. Pulse ENTER. 4 Pulse + o – hasta que aparezca el número de ranura deseado. Pulse ENTER. No tiene la opción de

exportar desde una ranura vacía y no puede exportar directamente desde una unidad.

5 Cuando aparezca el mensaje Remove Cartridge y se expulse el cartucho a través de la ranura de

despacho, extraiga el cartucho exportado del autocargador y pulse ENTER.

6 Repita el Paso 4 7 Presione CANCEL cuando haya terminado de exportar los cartuchos. 8 Asegúrese de que el panel del operador indica que las ranuras deseadas contienen cartuchos.

y el Paso 5 según sea necesario para cualquier cartucho adicional.

Utilizar el intercambio masivo

Esta opción permite que un usuario importe o exporte un conjunto de cartuchos completo. La operación de intercambio masivo se inicia en la ranura 1 y pasa por las 8 ranuras, exportando los cartuchos presentes. El usuario tiene la oportunidad de insertar un nuevo cartucho antes de pulsar la tecla ENTER.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER. 2 Pulse + o – hasta que aparezca Commands. Pulse ENTER. 3 Pulse + o – hasta que aparezca Bulk Exchange. Pulse ENTER.

La puerta se abre. Si hay un cartucho en la ranura 1, se exporta. Se le pedirá que extraiga el cartucho. Inserte un cartucho de recambio si así lo desea.

4 Pulse ENTER.

La puerta se abre. Si hay un cartucho en la ranura 2, se exporta. Se le pedirá que extraiga el cartucho. Inserte un cartucho de recambio si así lo desea.

Este proceso se repite de la ranura 3 a la 8.

Manual del usuario del FastStor 2 17

Cargar cartuchos

Esta opción carga un cartucho desde las ranuras del autocargador a la unidad de cinta.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER. 2 Pulse + o – hasta que aparezca Commands. Pulse ENTER. 3 Pulse + o – hasta que aparezca Load Cartridge. 4 Pulse ENTER para seleccionar. 5 Pulse + o – hasta que aparezca el número de ranura deseado y, a continuación, pulse ENTER. El

número de ranura que ha seleccionado indica el cartucho que se va a cargar en la unidad de cinta.

Nota

Mientras se cargan los cartuchos, en el panel del operador aparecen mensajes de estado. Cuando finaliza la operación, aparecerá Drive Stopped.

6 Repita esta acción con todos los cartuchos que desee cargar (hasta 8 cartuchos).

Solamente aparecen los números de ranuras que contienen cartuchos.

Descargar cartuchos

Esta opción descarga el cartucho desde la unidad de cinta a su ranura original.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER. 2 Pulse + o – hasta que aparezca Commands. 3 Pulse ENTER para seleccionar. 4 Pulse + o – hasta que aparezca Unload Cartridge. 5 Pulse ENTER para descargar el cartucho de la unidad de cinta.

Cuando el cartucho esté descargado, en el panel del operador aparecerán mensajes de estado. Cuando finaliza la operación, aparece Drive Empty.

6 Repita esta acción con todos los cartuchos que desee descargar.

Nuevo inventario de cartuchos

Esta opción analiza las ranuras y unidades del autocargador.

Nota

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Commands. 3 Pulse ENTER para acceder a las opciones disponibles. 4 Pulse + o – hasta que aparezca Re-inventory. 5 Pulse ENTER.

El autocargador revisa la unidad y cada ranura de cartucho en busca de cintas con el fin de actualizar la información del inventario.

18 Funcionamiento del autocargador

Sólo es necesario ejecutar este comando si el inventario del autocargador es distinto al que aparece en el panel del operador.

Mantener cartuchos

Para garantizar la mayor vida útil posible de todos sus cartuchos, siga estas pautas:

• Coloque a la vista los procedimientos que describen la manipulación adecuada del medio.

• Asegúrese de que todos los que manipulan cintas estén capacitados de forma adecuada para realizarlo.

• No deje caer ni golpee los cartuchos. Un golpe muy fuerte podría dañar los contenidos de un cartucho o el cartucho mismo, inhabilitando su uso definitivamente.

• No exponga los cartuchos a la luz directa del sol o a fuentes de calor, como calefactores portátiles o conductos de calefacción.

• No apile más de cinco cartuchos.

• Para conocer los intervalos de temperatura y humedad para los cartuchos Super DLTtape II, consulte la Tabla 24

• Si se expone un cartucho a temperaturas que se encuentran fuera de los límites especificados anteriormente, estabilice el cartucho a temperatura ambiente durante un tiempo equivalente al que estuvo expuesto a temperaturas extremas o durante 24 horas, el que sea inferior de los dos.

• No coloque los cartuchos cerca de las fuentes de energía electromagnética o campos magnéticos fuertes, tales como monitores de computadoras, motores eléctricos, altavoces o equipos de rayos X. La exposición a energía electromagnética o a campos magnéticos puede destruir los datos y el servocódigo incrustado, escrito en el medio por el fabricante, inhabilitando así su uso definitivamente.

en la página 63.

• Coloque las etiquetas de identificación solamente en la ranura del cartucho destinada para ello.

• Si quiere transportar un cartucho, hágalo en su embalaje original o en uno que esté en mejores condiciones.

• No inserte cartuchos dañados en la unidad.

• No toque la cinta o la guía de cinta.

• No desmagnetice cartuchos que pretenda reutilizar.

Manual del usuario del FastStor 2 19

Limpiar la unidad de cinta

Cuando el LED Clean Drive está encendido, es necesario limpiar la unidad de cinta del autocargador. Los tiempos de limpieza pueden variar de unos segundos a unos minutos mientras parpadea el indicador LED Ready. Use solamente los cartuchos de limpieza autorizados para el autocargador.

Nota

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Commands.

3 Pulse ENTER.

4 Pulse + o – hasta que aparezca Clean Drive y, a continuación, pulse ENTER.

5 Si el carrusel está completo, el panel del operador mostrará el mensaje No slot free for transfer. Pulse

CANCEL repetidamente hasta que aparezca el menú principal. Exporte un cartucho para dar espacio

al cartucho de limpieza.

Vea Exportar cartuchos limpiar la unidad de cinta.

6 Inserte el cartucho de limpieza en la ranura de despacho del autocargador. Durante el proceso de

limpieza, que puede llevar varios minutos, el panel del operador muestra el mensaje Drive Cleaning.

7 Cuando finalice la limpieza de la unidad, el indicador LED Clean Drive se apagará (si está encendido)

y el autocargador descargará y exportará el cartucho de limpieza. Extraiga el cartucho de limpieza y pulse ENTER cuando el panel del operador se lo indique.

Si está utilizando los comandos del panel del operador para limpiar la unidad, importe el cartucho de limpieza sólo después de haber seleccionado Clean Drive. Si desea mantener un cartucho de limpieza en el autocargador, el software de copia de respaldo deberá manejar la limpieza de la unidad.

en la página 17 para obtener instrucciones y luego vuelva al Paso 1 para

PRECAUCIÓN

Si el cartucho no es un cartucho de limpieza válido, el panel del operador muestra el mensaje Invalid Tape y exporta el cartucho.

Nota

8 Si tuvo que extraer un cartucho de datos para importar un cartucho de limpieza, importe la cinta a su

ranura original. Consulte Importar cartuchos

20 Funcionamiento del autocargador

Si los indicadores de LED Clean Drive o Media Attention se iluminan cuando inserta otro cartucho justo después de realizar la limpieza, entonces consulte la Tabla 4

en la página 40.

en la página 16 para obtener más información.

Administración del autocargador

Esta sección trata sobre la administración del autocargador, incluido el reinicio del autocargador, la configuración de los ID de SCSI, la configuración del modo de cargador y la actualización del firmware. También puede utilizar la Prueba del sistema (ver Realizar prueba de sistema herramienta de recuperación de información (ver Recuperar información el autocargador.

Restablecer el autocargador

Esta opción restablece la robótica del autocargador y la unidad de cinta dentro del autocargador, obliga a que se efectúe un nuevo inventario de cartuchos y elimina toda condición de error actual.

en la página 26) y la

en la página 26) para administrar

Nota

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca Reset.

5 Pulse ENTER para restablecer el autocargador.

Tras la inicialización, el autocargador vuelve a la operación normal y muestra el menú principal.

Esta opción se utiliza principalmente cuando el autocargador presenta un error. No obstante, toda copia de seguridad que no se haya verificado como completa deberá darse por perdida.

Examinar o cambiar los ID de SCSI

Utilice esta opción para ver o cambiar los ID de SCSI que utiliza el autocargador. El autocargador ocupa dos ID de SCSI; uno de ellos se asigna al autocargador y el segundo ID se asigna a la unidad de cinta.

El ID de SCSI predeterminado para el controlador SCSI del autocargador es 0. El ID de SCSI predeterminado para la unidad de cinta es 5. Sólo tiene que cambiar un ID de SCSI si ya existe uno o más dispositivos asignados a estos ID.

Nota

Si cambió el ID de SCSI, es posible que también deba ciclar la energía del sistema host y reconfigurar su software de copia de respaldo antes de utilizar el autocargador. Para obtener más información, consulte los manuales de software y hardware.

Manual del usuario del FastStor 2 21

Examinar o cambiar el ID de SCSI del autocargador

Nota

Utilice el siguiente procedimiento para ver o modificar el ID de SCSI del autocargador.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca Change SCSI ID.

5 Pulse ENTER para seleccionar.

6 Pulse + o – hasta que aparezca en el panel del operador Loader y a continuación pulse ENTER para

seleccionar.

7 Pulse + o – hasta que se muestre el ID de SCSI deseado. Pulse ENTER. Pulse CANCEL para sólo

visualizar.

Si ha realizado cambios, el mensaje Cycle Power for New SCSI ID (Ciclar energía para el nuevo ID de SCSI) aparece en la pantalla LCD.

8 Desactive el autocargador. Tras unos pocos segundos, vuelva a activarlo.

El ID de SCSI seleccionado se encuentra ahora vigente.

Esta característica no está presente en la versión LTO de FastStor 2.

Examinar o cambiar el ID de SCSI de la unidad de cinta

Utilice el siguiente procedimiento para examinar o modificar el ID de SCSI de la unidad de cinta.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca Change SCSI ID.

5 Pulse ENTER para seleccionar.

6 Pulse + o – hasta que aparezca en el panel del operador Drive.

7 Pulse ENTER para seleccionar.

8 Pulse + o – hasta que se muestre el ID de SCSI y luego pulse ENTER. Pulse CANCEL para sólo

visualizar.

Si ha realizado algún cambio, aparece el mensaje Cycle Power for New SCSI ID.

9 Apague el autocargador y después de que transcurran un par de segundos, vuelva a encenderlo.

El ID de SCSI seleccionado se encuentra ahora vigente.

Modos de funcionamiento del autocargador

El autocargador cuenta con modos de funcionamiento que afectan la forma en que el autocargador carga las cintas en la unidad. El modo de funcionamiento se ajusta en base a si usted cuenta con cartuchos controladores de software de información o si está cargando y descargando los cartuchos con los controles del panel del operador del autocargador.

22 Administración del autocargador

El autocargador funciona siempre en el modo autodetección. En autodetección, el autocargador supone de forma automática que usted no está utilizando el software de información para controlar el cartucho o la actividad de la unidad. Este modo se conoce como modo secuencial. El autocargador se cambia automáticamente a modo aleatorio, si detecta que el software de información está controlando la actividad de la unidad de cinta.

Nota

Cuando el autocargador se encuentra en modo secuencial, “SEQ” aparece cerca del inventario del panel delantero. Cuando el autocargador está en el modo aleatorio, no aparece nada.

Modo aleatorio

Este es el modo de funcionamiento cuando se utiliza una aplicación de software de copia de respaldo. En el modo aleatorio, el autocargador no carga las cintas en la unidad de manera automática. Por el contrario, espera las órdenes del software. Su software de copia de respaldo debe admitir autocargadores, lo que a menudo requiere la instalación adicional de un módulo de software de biblioteca/autocargador.

Modo secuencial

El modo secuencial es útil cuando no se encuentra disponible una aplicación de software. En el modo secuencial, el autocargador carga y descarga cintas en la unidad de manera automática. El operador determina la primera cinta que cargará al cargar la cinta deseada en la unidad, mediante los controles del panel del operador del autocargador (ver instrucciones en Cargar cartuchos completa o descargada por cualquier razón, el autocargador quita automáticamente la cinta de la unidad, la pone en su ranura original y luego carga la siguiente ranura disponible de mayor número. Para determinar además la forma de cargar las cintas en la unidad de cinta del autocargador en el modo secuencial, puede ver o ajustar las opciones autocarga y bucle desde el panel delantero del autocargador, pero siempre y cuando esté en el modo secuencial.

). Cuando la primera cinta está

Activado/Desactivado del modo bucle

Esta opción activa y desactiva el modo bucle y sólo está disponible en el modo secuencial. Cuando está activado el modo bucle, después de que el autocargador ha sometido a un ciclo a todos los cartuchos disponibles, el autocargador recarga el primer cartucho original en la secuencia. Si el modo bucle se encuentra desactivado y se ha descargado el último cartucho, el autocargador deja de cargar cartuchos hasta que usted cargue manualmente otro cartucho.

PRECAUCIÓN

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca Loop Mode.

La segunda línea de la pantalla LCD indica el estado actual, ya sea “On” u “Off”.

5 Pulse ENTER.

El panel del operador indica si usted va a activar o desactivar el modo bucle.

6 Pulse ENTER para aceptar el cambio a modo bucle o CANCEL para salir sin guardar los cambios

efectuados.

Tenga cuidado al escoger el modo bucle. Este modo posibilita la sobreescritura de los datos previamente escritos en los cartuchos.

Manual del usuario del FastStor 2 23

Activado/Desactivado del modo autocarga

Esta opción activa y desactiva el modo autocarga, y sólo está disponible en el modo secuencial. Cuando el modo autocarga se encuentra activado, el autocargador carga automáticamente el cartucho de la ranura completa de menor número, en la unidad de cinta, al encenderse el sistema por primera vez (sólo el primer cartucho). Si el modo autocarga se encuentra desactivado, debe cargar manualmente los cartuchos en la unidad. Esta función sólo es aplicable cuando enciende el sistema.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca Autoload Mode.

La segunda línea de la pantalla LCD indica el estado actual, ya sea “On” u “Off”.

5 Pulse ENTER. El panel del operador indica si usted va a activar o desactivar el modo autocarga.

6 Pulse ENTER para aceptar el cambio a modo autocarga o CANCEL para salir sin guardar los cambios

efectuados.

Actualizar firmware

Puede actualizar tanto el firmware del autocargador como el de la unidad. (El término “firmware del autocargador” se refiere tanto al firmware del controlador SCSI como al firmware del controlador de robótica.) Para actualizar el firmware mediante la RMU, consulte Actualizar firmware

en la página 37.

Utilizar una cinta de actualización de firmware

Esta opción realiza una actualización del código del firmware de la unidad mediante una cinta de actualización del firmware, creada previamente utilizando un procedimiento separado.

Nota

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Configuration.

3 Pulse ENTER para seleccionar.

4 Pulse + o – hasta que aparezca DRIVE FW UPGRADE FROM FMR TAPE y a continuación pulse

ENTER para seleccionar.

5 Si el carrusel está completo, haga lo siguiente:

• Cuando el panel del operador muestre el mensaje No slot free for transfer, pulse CANCEL

• Exporte un cartucho para hacer espacio al cartucho de actualización de firmware (ver

6 Si el carrusel no está completo, haga lo siguiente:

Esta operación de actualización de código supone que se importe la cinta de actualización como parte de este procedimiento. No importe el cartucho de actualización de firmware antes de comenzar este procedimiento.

varias veces hasta que se muestre el menú principal.

instrucciones en Exportar cartuchos actualizar el firmware.

en la página 17) y a continuación vuelva al paso 1 para

• El autocargador selecciona la primera ranura disponible y le avisa para que inserte la cinta de

actualización de código.

7 Inserte la cinta de actualización de firmware en la ranura principal.

24 Administración del autocargador

8 Durante la actualización del firmware, que puede llevar varios minutos, aparece el mensaje Drive SW

update busy... . Cuando esté completa la actualización del firmware, el autocargador se reinicia y luego

descarga y exporta el cartucho de actualización de código. Extraiga el cartucho de actualización de código y pulse ENTER cuando así se lo indique el panel del operador.

9 Si exportó un cartucho de datos para hacerle espacio al cartucho de actualización de código,

asegúrese de importar el cartucho a su ranura original.

Ver instrucciones en Importar cartuchos

Nota

Después de actualizar el firmware, la revisión del firmware que se muestra en el panel del operador no se actualizará hasta que se haya ciclado la energía del autocargador.

en la página 16.

Utilizar el puerto en serie

1 Con el autocargador en funcionamiento, conecte un cable de módem nulo desde puerto en serie de la

computadora de servicio (COM) al puerto en serie del autocargador.

2 Encienda el terminal de servicio.

3 Inicie HyperTerminal en la computadora de servicio.

4 En el cuadro de diálogo New Connection introduzca “FS2” como nombre y haga clic en OK.

5 En el cuadro de diálogo Connect To, para el campo Connect using seleccione el número de puerto

COM que ha elegido y haga clic en OK.

6 En el diálogo COM Properties seleccione los valores siguientes:

• Bits por segundo: 38400

• Bits de datos: 8

• Paridad: ninguna

• Bits de parada: 1

• Control de flujo: ninguno

7 Haga clic en OK.

8 Pulse ENTER. Tras establecer una conexión, TSmonitor se inicia automáticamente.

Nota

9 Conéctese como administrador. El comando es “lgi”. El nombre de usuario es “admin”. La contraseña

es “secure”.

10 Teclee “lfw”.

11 Se le indicará que haga clic en Transfer > Send.

12 Acceda al archivo de firmware apropiado. La extensión del archivo es “FBI”. Asegúrese de que el

protocolo seleccionado es XMODEM. Haga clic en Send.

Una vez que se ha cargado el firmware, el autocargador se reinicia automáticamente.

Si la actividad del panel del operador ha conectado el autocargador fuera de línea, restaure manualmente el autocargador a un estado en línea. Es posible que también tenga que desconectarse de la sesión anterior. Para ello, teclee “lgo”.

Manual del usuario del FastStor 2 25

Realizar prueba de sistema

System Test somete al autocargador a un ciclo de procesos de carga, calibración y descarga de todos los cartuchos del carrusel.

La ejecución de una prueba de sistema verifica la solidez operativa básica del autocargador y la unidad de cinta. Todas las operaciones de restablecimiento o de copia de respaldo se suspenden mientras se ejecuta una prueba de sistema.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Diagnostics. Pulse ENTER para seleccionar.

3 Pulse + o – hasta que aparezca Loader Diag. Pulse ENTER para seleccionar.

4 Aparece System Test. Pulse ENTER para seleccionar.

5 Aparece Select Cycles. Pulse + o – para seleccionar 270, 540, 1080 o Endless.

6 Pulse ENTER para comenzar la prueba.

Los mensajes que se muestran comunican que el progreso de las pruebas se está ejecutando.

7 Pulse CANCEL para finalizar la prueba.

Recuperar información

El menú Information proporciona acceso a información sobre el contador de ciclo del autocargador, sucesos recientes que han ocurrido en el autocargador y el nivel del firmware.

Examinar registros de errores

Esta opción proporciona acceso a los eventos y errores del autocargador (ver Examinar códigos de error

del autocargador en la página 47 para obtener una descripción de los códigos de error).

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Loader Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Error Log.

5 Pulse ENTER para acceder a los errores registrados.

Nota

6 Pulse + o – para mostrar cada error en el registro. Pulse ENTER para obtener información adicional

acerca del error.

7 Pulse CANCEL cuando haya terminado.

La entrada más reciente es el número 0 y las entradas más antiguas son números negativos.

Consulte Examinar códigos de error del autocargador números de error del autocargador generados en el registro.

26 Administración del autocargador

en la página 47 para descripciones de los posibles

Mostrar contador de ciclo

Esta opción muestra el contador de ciclo total del sistema, que aumenta cada vez que se carga una cinta en la unidad o se exporta del autocargador.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Loader Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Cycle Count.

El panel del operador muestra el contador de ciclo total.

5 Pulse CANCEL cuando haya terminado.

Mostrar la versión del producto

Esta opción muestra la versión de todo el producto del autocargador.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Drive Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Product Rev. El panel del operador muestra la versión del producto.

5 Pulse CANCEL cuando haya terminado.

Examinar números de serie

En cualquier momento puede visualizar el número de serie de todo el producto o de la unidad.

Mostrar el número de serie del autocargador

Esta opción muestra el número de serie del autocargador.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Loader Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Serial Number. El panel del operador muestra el número de serie.

5 Pulse CANCEL cuando haya terminado.

Mostrar el número de serie de la unidad

Esta opción muestra el número de serie de la unidad.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Drive Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Serial Number. El panel del operador muestra el número de serie.

5 Pulse CANCEL cuando haya terminado.

Manual del usuario del FastStor 2 27

Examinar niveles del firmware

En cualquier momento, puede visualizar las versiones actuales del firmware para todo el producto así como para la unidad.

Mostrar la versión del firmware del autocargador

Esta opción muestra la versión del firmware instalada actualmente en el autocargador.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Loader Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Firmware Rev. El panel del operador muestra la revisión del firmware

instalada actualmente en el autocargador.

5 Pulse CANCEL cuando haya terminado.

Mostrar versión del firmware de la unidad

Esta opción muestra la versión del firmware instalada actualmente en la unidad.

1 Pulse + o – hasta que aparezca Go offline. Pulse ENTER.

2 Pulse + o – hasta que aparezca Information. Pulse ENTER para acceder a las opciones disponibles.

3 Pulse + o – hasta que aparezca Drive Info. Pulse ENTER para acceder a las opciones disponibles.

4 Pulse + o – hasta que aparezca Firmware Rev. El panel del operador muestra la revisión del firmware

instalada actualmente en el autocargador.

5 Pulse CANCEL cuando haya terminado.

28 Administración del autocargador

Uso de la unidad de gestión remota

Esta sección trata acerca de cómo usar la interfaz de la unidad de gestión remota (RMU). La RMU viene preinstalada en su autocargador. No obstante, antes de usarla, debe configurarla. Consulte Configurar la

unidad de gestión remota en la página 14.

Visión general

Puede gestionar su autocargador de forma remota en una red IP por medio de un navegador de web. Puede acceder a todas las funciones disponibles sin necesidad de un servidor específico o software separado. Al menú del panel del operador Commands no se puede acceder por medio de la RMU, pero muchas de las funciones disponibles en Commands se pueden encontrar en la página de Maintenance de la RMU.

Nota

Las funciones de la RMU son las siguientes:

• Configurar el autocargador, la unidad y el medio

• Restablecer, guardar y recargar la configuración

• Mostrar el autocargador, la unidad y el estado del medio

• Configurar los registros y rastros

• Mostrar registros y rastros

• Administrar contraseñas

• Configurar la fecha y hora

• Configurar la notificación de eventos

• Restablecer el autocargador

• Ejecutar las operaciones del autocargador

• Realizar pruebas de diagnóstico

• Actualizar el autocargador y el firmware de la unidad

Si la RMU está en funcionamiento, sólo tendrá acceso al menú del panel del operador Information. Para ir fuera de línea y gestionar el autocargador por medio del panel del operador, tiene que desconectarse de la RMU.

Además de estas funciones, la interfaz de la RMU ofrece páginas de ayuda e información de apoyo.

Manual del usuario del FastStor 2 29

Registro

La RMU admite tres niveles de cuenta de usuario:

Clase de usuario Usuario estándar Administradores Servicio

Nivel de cuenta

Los usuarios que necesitan información del

Descripción

Contraseña predeterminada

La mejor opción es cambiar la contraseña predeterminada inmediatamente después de registrarse la primera vez y periódicamente de ahí en adelante.

Las tareas del usuario se asignan a uno o más de los tres perfiles del usuario:

Funciones Usuario estándar Administradores Servicio

Menú de información X X X

Menú de estado X X X

Menú de configuración No disponible X X

Menú de mantenimiento sin diagnóstico avanzado

estado y de la configuración general del autocargador

std001 adm001 ser001

12 3

Los usuarios que gestionan copias de respaldo y mantienen el autocargador desde una ubicación remota

No disponible X No disponible

Los técnicos que utilizan la RMU como herramienta para resolver problemas y analizar situaciones excepcionales de forma remota

Menú de mantenimiento con diagnóstico avanzado

Menú de registro No disponible X X

No disponible No disponible X

Guardar y restaurar datos esenciales del producto en la RMU

Los datos esenciales del producto (VPD) constan de la siguiente información:

• ID SCSI

• Modo de funcionamiento

• Velocidad de la unidad de SCSI

• Estado de disponibilidad del lector de código de barras

• Número de serie de la unidad

Los valores de VPD se pueden guardar en la RMU. Guardar esta información en la RMU facilita restaurar la VPD en caso de que se dañe la unidad.

Si cambia algún parámetro después de que esté configurada la unidad, haga clic en SAVE en la página RESET disponible en la página de Configuration de la RMU. Guarde siempre los valores más actuales.

Nota

El menú del panel del operador Configuration presenta una opción para restablecer, pero no una opción para guardar.

30 Uso de la unidad de gestión remota

Comprobar Quick Status

Una tabla con una matriz de información básica del estado aparece a la derecha de la pantalla de la RMU. Esta tabla Quick Status aparece en todas las páginas de la RMU. La información siguiente se muestra en la tabla de Quick Status:

Etiqueta Descripción

Name Nombre del autocargador

Status Estado general del autocargador por icono

Lock Bloqueo que muestra que el administrador está en proceso de realizar

cambios de configuración. Los valores válidos de “Loader Lock” son None, RMU, SCSI, OCP y MONITOR. OCP es el término que se utiliza para el panel del operador.

Cartridge in drive Número de ranura de la cinta montada actualmente en la unidad de cinta

Drive Status Indica con un icono el estado general de la unidad de cinta. El icono "verde"

indica que el autocargador está operativo y que no es necesario que intervenga ningún usuario. El signo de interrogación amarillo y naranja indica que es necesario que intervenga el usuario pero que el autocargador está todavía operativo. La cruz roja indica que es necesario que intervenga el usuario y que el autocargador no está operativo.

Drive Activity Actividad actual de la unidad de cinta

Robotic Action Actividad actual de la robótica del autocargador

Time Tiempo total que ha estado en funcionamiento el autocargador

Drive Error Code Código del último error. Al hacer clic en este código, el usuario verá una

descripción del código.

Utilizar las páginas informativas de la RMU

Estas páginas informativas muestran información general acerca del autocargador o de la unidad. A estas páginas pueden acceder todos los niveles de cuenta del usuario. El usuario no puede realizar ningún cambio.

La siguiente información se refiere al autocargador:

Etiqueta Descripción

Serial number Número de serie de la unidad

Temperature Temperatura de funcionamiento actual de la unidad

Product ID FastStor 2.1

Controller firmware revision

Número de versión del firmware del controlador de robótica

Firmware CRC Código de comprobación de redundancia cíclica del firmware

Bootcode firmware revision

Manual del usuario del FastStor 2 31

Número de creación del código origen del firmware

Etiqueta Descripción

Firmware build date La fecha se muestra en formato MM-DD-AAAA.

Number of firmware updates

Number of power ups Número de veces que se ha encendido el autocargador

Barcode reader Indica si las funciones del lector de código de barras han estado

IP address La dirección IP se muestra en formato xxx.xxx.xxx.xxx.

MAC address Número de control de acceso al medio, un único número para cada

La siguiente información se refiere a la unidad:

Etiqueta Descripción

Vendor ID Número ID del proveedor de la unidad

Product ID Número ID del producto de la unidad

Serial number Número de serie de la unidad

Product revision Número de revisión del producto de la unidad

Firmware revision Número de revisión del firmware de la unidad

Número de veces que se ha actualizado el firmware

activadas o no

hardware

Data compression Indica si se ha activado o no la compresión de datos

Interface type SCSI

SCSI ID ID SCSI actual de la unidad

Speed Selection Velocidad actual de la unidad

Temperature Temperatura de funcionamiento actual de la unidad

Drive Cooling Request No disponible

Utilizar las páginas de estado de la RMU

Estas páginas informativas muestran el estado general del autocargador o del medio. A estas páginas pueden acceder todos los niveles de cuenta del usuario. El usuario no puede realizar ningún cambio.

La siguiente información se refiere al autocargador:

Etiqueta Descripción

Status Estado bueno, de advertencia o de error

Cartridge in operation Número del cartucho que funciona actualmente

Number of load-unload cycles Número de ciclos de carga y descarga

Operation time Tiempo de funcionamiento transcurrido desde el primer inicio

32 Uso de la unidad de gestión remota

Etiqueta Descripción

Current drive status Estado actual de la unidad

Current drive activity Actividad actual de la unidad

Current robotic action Número de reintentos

Barcode reader enabled Lector de código de barras activado o desactivado

La siguiente información se refiere al medio:

Etiqueta Descripción

Slot number Número de ranura inicial, 1-8

Status Estado bueno, de advertencia o de error

In drive Número de unidad, si lo hay

Barcode Número del código de barras

Write-protected Protegido o no contra escritura

Utilizar las páginas de Configuración de la RMU

PRECAUCIÓN

Únicamente el personal de servicio y los administradores tienen acceso a la página de Configuration de la RMU. Los siguientes parámetros se pueden establecer en la página de Configuration:

•Unidad

•Red

• Usuario

• Reloj de tiempo real

•Registro

• Notificación de eventos

•Reinicio

Nota

Las funciones de la página de Configuration de la RMU no son las mismas que las funciones disponibles en el menú del panel del operador

Configuration. Consulte Estructura del menú

Las páginas de configuración de la interfaz de la RMU presentan configuraciones específicas de unidad para seleccionar o especificar. Las modificaciones sólo surten efecto al reiniciar la unidad.

en la página 13.

Manual del usuario del FastStor 2 33

Configurar la unidad

Se pueden configurar los siguientes parámetros de unidad:

Etiqueta Descripción

Loader SCSI ID Seleccione el ID SCSI del autocargador.

Nota: Esta característica no está disponible en la versión de FastStor 2.

Drive SCSI ID Seleccione el ID SCSI de la unidad.

Autoloader mode Seleccione el modo del autocargador. Consulte Modos de funcionamiento

del autocargador en la página 22.

Barcode reader enabled Seleccione Yes o No para activar o desactivar el lector de código de barras.

Configurar la red

Se pueden configurar los siguientes parámetros de red:

Etiqueta Descripción

DHCP address Si se selecciona el modo DHCP, se desactivan las entradas manuales y no se

utilizan.

Hostname Especifique un nombre de host.

IP address Especifique una dirección IP en formato xxx.xxx.xxx.xxx.

Network Mask Especifique una máscara de red en formato (xxx.xxx.xxx.xxx).

Gateway Address

Nota

Especifique una dirección de puerta de acceso en formato (xxx.xxx.xxx.xxx).

Tras presentar la información nueva, se le pide confirmar el cambio.

Configurar el usuario

Se pueden configurar los siguientes parámetros de usuario:

Etiqueta Descripción

Access level Hay tres niveles de cuenta de usuario disponibles en el sistema.

Access level name El nombre para cada nivel de cuenta de usuario puede ser modificado. Los

nombres que aquí se introducen se utilizan en la pantalla de registro. El nombre del nivel de cuenta de usuario registrado actualmente se muestra en la parte inferior del título izquierdo de cada página.

Password La contraseña para cada nivel de cuenta de usuario puede ser modificada.

Para cambiar la contraseña por la contraseña seleccionada, quite la contraseña **** predeterminada y teclee una nueva. Al cambiar el nombre del nivel de acceso, hay que introducir una contraseña nueva para el nuevo nivel de acceso. Puede ser la contraseña antigua o una totalmente nueva, pero hay que introducir una contraseña.

34 Uso de la unidad de gestión remota

Repeat password Esta entrada debe coincidir con la entrada anterior.

OCP access pin enabled Se utiliza un código pin opcional de acceso al panel del operador para

controlar el acceso del panel del operador.

OCP access pin code Código pin de acceso a OCP de cuatro dígitos.

Repeat OCP access pin code

Support name

Support phone Especifique un número de teléfono en caso de solicitud de asistencia.

Support email Especifique una dirección de correo electrónico en caso de solicitud de

Esta entrada debe coincidir con la entrada anterior.

Especifique el nombre que se muestra en la página de asistencia como punto de contacto.

asistencia.

Configurar el reloj de tiempo real

Se pueden configurar los parámetros siguientes del reloj de tiempo real (RTC):

Etiqueta Descripción

Time Estándar o 24 horas con el día o el mes colocado al principio.

Date DD-MM-AAAA

Configurar el registro

Se pueden configurar los siguientes parámetros de registro:

Etiqueta Descripción

Trace Log Mode Los registros de error y rastro se pueden activar o desactivar en las opciones de

filtro. Debido a que los registros se aplican durante las entradas de registro en la base de datos y que no son filtros recuperables, los eventos que se filtran fuera son permanentemente irrecuperables. Las opciones posibles son “desactivado”, “activado” y “detener rastro al primer error”.

Trace Level Únicamente el usuario de nivel de servicio puede configurar el nivel de rastro.

Trace Filter Únicamente el usuario de nivel de servicio puede configurar las opciones de filtro

de rastro.

Configurar la notificación de eventos

Se pueden configurar los siguientes parámetros de notificación de eventos:

Etiqueta Descripción

Notify errors Especifique si se van a enviar o no por correo electrónico las notificaciones de

errores a los usuarios.

Notify warnings

Especifique si se van a enviar o no por correo electrónico las notificaciones de advertencias a los usuarios.

Manual del usuario del FastStor 2 35

To email address Especifique las direcciones de correo electrónico que se utilizan para enviar

notificaciones de error o de advertencia. Utilice el formato user@domain.domain_type.

Email domain Nombre de dominio que se utiliza. El propio autocargador crea la dirección de

correo electrónico correcta al utilizar este nombre de dominio como dirección de correo electrónico.

SMTP server address

Dirección IP del servidor SMTP utilizado para enviar correo.

Restablecer la configuración

Se pueden restablecer los siguientes parámetros:

Etiqueta Descripción

Restore factory defaults Pulse Reset para restaurar la configuración de fábrica. Cicle la energía de

la unidad una vez que se haya completado el restablecimiento.

Utilizar las páginas de mantenimiento de la RMU

Únicamente el personal de servicio y los administradores tienen acceso a la página de Maintenance de la RMU. Los siguientes parámetros se pueden establecer en la página de Maintenance:

• Operaciones

• Diagnóstico general

• Diagnóstico avanzado

•Firmware

• Restablecer

Operaciones de ejecución

La página de Operations permite a los usuarios que ejecuten en el nivel del administrador de sistema las siguientes operaciones preestablecidas:

• Reiniciar el controlador de la biblioteca

• Escanear el inventario

• Cargar cartucho a la unidad

• Descargar cartucho de la unidad

• Importar a ranura

• Exportar de ranura

• Realizar proceso de limpieza

• Actualizar unidad

• Intercambio masivo

Las mismas operaciones se pueden seleccionar mediante el panel del operador. Dependiendo de la operación seleccionada, también puede ser requerido un número de ranura. Todas las ranuras disponibles están habilitadas o deshabilitadas según el estado de inventario del medio. Haga clic en Execute para iniciar la operación seleccionada. No hay botón de parada para detener la operación seleccionada. Espere a que se complete la operación y, a continuación, compruebe el estado.

36 Uso de la unidad de gestión remota

Ejecutar la prueba de diagnóstico general

La página de General Diagnostic permite a los usuarios ejecutar la prueba de sistema en el nivel del administrador de sistema. Para ejecutar las pruebas de sistema, seleccione el número de ciclos de prueba y haga clic en Execute. Para cancelar una prueba antes de que finalice, haga clic en Stop.

Ejecutar pruebas de diagnóstico avanzado

La página de Advanced Diagnostic permite a los usuarios del nivel de servicio ejecutar las siguientes operaciones preestablecidas:

• Load/Unload test

• Belt test

• Slider test

• Gripper test

• Picker test

•Door Test

Para ejecutar las pruebas de sistema, seleccione el número de ciclos de prueba y haga clic en Execute. Para cancelar una prueba antes de que finalice, haga clic en Stop.

Actualizar firmware

Utilice la página del Firmware de la RMU para obtener ayuda acerca de las actualizaciones de firmware basadas en la red para el autocargador. Seleccione el archivo apropiado de un servidor conectado a red o PC. Haga clic en Update para cargar el archivo al autocargador. No hay forma de hacer copia de respaldo del archivo de firmware actual, de modo que asegúrese de tener acceso a las revisiones de firmware más antiguas.

Restablecer el autocargador

La página de Reset se utiliza para restablecer el autocargador. Durante el restablecimiento del autocargador, hay riesgo de perder la conexión al autocargador. Si esto ocurre, recargue la página de RMU manualmente.

Acceder a archivos de registro

La página de Logs de la RMU muestra entradas de registro para el sistema o para la unidad. Las entradas de registro son accesibles. Puede especificar el número de entradas por página y el número de inicio de entrada. Las entradas de registro también se pueden almacenar en un archivo. Los registros de rastro se pueden eliminar del sistema. Consulte Examinar códigos de error del autocargador obtener descripciones de los posibles números de error del autocargador generados en el registro.

en la página 47 para

Manual del usuario del FastStor 2 37

38 Uso de la unidad de gestión remota

Diagnóstico y solución de problemas

Esta sección contiene información sobre la solución de problemas y el diagnóstico de su autocargador.

Problemas de instalación

Los problemas que surgen durante la instalación del autocargador se deben por lo general a la configuración incorrecta del bus SCSI, a errores en la configuración del software de aplicación o a un sistema operativo que no ha sido configurado correctamente. Si el software de aplicación que utiliza no se comunica con el autocargador después de la instalación, verifique lo siguiente:

• ID SCSI — El autocargador utiliza un ID SCSI para la unidad de cinta y otro ID SCSI para la robótica del autocargador. Dependiendo de los otros dispositivos conectados al mismo bus SCSI y sus ID SCSI, es posible que necesite cambiar el ID SCSI del autocargador o de la unidad de cinta antes de que pueda utilizar el autocargador. Revise los manuales de los demás dispositivos del bus SCSI o de su sistema operativo para determinar cuáles son los ID SCSI que se utilizan actualmente. Vaya a Examinar o cambiar los ID de SCSI cambio de los ID SCSI del autocargador.

• Cableado SCSI — Verifique que todos los cables SCSI estén conectados de manera segura en ambos extremos. También, revise la longitud e integridad del cableado SCSI. La longitud total de todos los cables conectados a un bus SCSI no debe exceder los 6 metros para un bus SCSI-1 SE, 3 metros para un bus SCSI rápido (ancho o estrecho) o un bus SCSI Ultra SE (ancho o estrecho), 12 metros para un bus LVD con dispositivos múltiples o 25 metros para un bus LVD con dispositivo único. La longitud del cableado SCSI interno dentro del autocargador es de 60 cm. Esta longitud debe incluirse en los cálculos de la longitud del cable.

en la página 21 para obtener instrucciones sobre el

• Terminación — Si el autocargador es la única unidad SCSI, distinta al adaptador de sistema host SCSI, en el bus SCSI seleccionado, éste debe tener una terminación. De la misma manera, si el autocargador es físicamente el último dispositivo SCSI del bus SCSI, debe tener una terminación. Sólo deben tener una terminación los dispositivos que se encuentren físicamente al comienzo y al final del bus SCSI. Consulte los manuales proporcionados con otros dispositivos del bus SCSI para obtener información sobre cómo activar o desactivar la terminación en esos dispositivos. Para terminar el autocargador, coloque el terminador en el paquete de accesorios y presiónelo firmemente contra uno de los dos conectores SCSI del panel trasero del autocargador. Asegure el terminador apretando los tornillos de orejetas. El terminador que se proporciona es de “modo dual” y funciona en buses SCSI de diferencial de bajo voltaje (LVD) y de extremo único (SE). Verifique todos los SCSI y las conexiones eléctricas, y confirme que la unidad esté conectada a un bus SCSI SE o LVD válido.

Manual del usuario del FastStor 2 39

• Compatibilidad — Asegúrese de que el autocargador es compatible con el adaptador del sistema host SCSI y con la aplicación de copia de respaldo que piense utilizar. Para obtener una lista de adaptadores SCSI y un software de aplicación compatibles, consulte al fabricante del adaptador del sistema host SCSI, al proveedor de la aplicación de copia de respaldo o contáctese con su representante de servicio (consulte Obtener ayuda

en la página 59).

Nota

• Instalación de la aplicación de copia de respaldo — Consulte las instrucciones incluidas con la aplicación de copia de respaldo para comprobar que la instalación es adecuada. La mayoría de los paquetes de software de copias de respaldo requieren un módulo adicional para comunicarse con la robótica del autocargador.

Nota

• Instalación del controlador del dispositivo — Asegúrese de que esté instalado, si procede, el controlador del dispositivo adecuado para el autocargador. Para más información, contáctese con el representante de servicio.

ADIC recomienda componentes LVD. Un adaptador de bus del sistema host SCSI de extremo único puede funcionar, pero a su vez puede disminuir el rendimiento en gran medida. Además, si existe cualquier dispositivo SE en el mismo bus SCSI, todo el bus SCSI baja a la velocidad SE y disminuye el rendimiento en gran medida.

Muchas aplicaciones de copia de respaldo utilizan sus propios controladores para el autocargador y la unidad. Antes de instalar un controlador, asegúrese de que sea compatible con el software.

Matriz de solución de problemas

La Tabla 4 en la página 40 describe los problemas y las soluciones que pueden surgir con la fuente de alimentación del autocargador, el medio de cinta, el equipo de limpieza y los comandos SCSI.

Tabla 4 Tabla de solución de problemas

Problema Solución

Alimentación

El autocargador no se enciende • Verifique todas las conexiones del cable de alimentación.

• Asegúrese de que el conmutador de alimentación del panel delantero esté en la posición ON.

• Asegúrese de que haya energía en la toma de corriente. Pruebe con otra toma de corriente que funcione.

• Reemplace el cable de alimentación.

• Contáctese con su representante de servicio.

No aparece ningún mensaje en la pantalla

• Asegúrese de que el cable de alimentación esté conectado.

• Asegúrese de que el conmutador de alimentación esté encendido.

• Cicle la energía del autocargador.

• Descargue el firmware del autocargador.

• Contáctese con su representante de servicio.

40 Diagnóstico y solución de problemas

Tabla 4 Tabla de solución de problemas

Problema Solución

Movimiento de la cinta

Cinta atascada en la unidad • Cicle la energía del autocargador, deje que complete la

inicialización, que normalmente lleva menos de 10 minutos, y reintente descargar la cinta utilizando los controles del panel del operador del autocargador.

• Deje que la unidad de cinta complete todas las operaciones. Esto puede llevar unos diez minutos si restablece o cicla la energía del autocargador mientras el cartucho está colocado en el extremo físico del medio.

• Asegúrese de que el software de copia de respaldo no esté reservando la ranura o impidiendo que la unidad de cinta expulse el cartucho. El software de copia de respaldo debe cancelar la reserva y cualquier retención que tenga sobre la unidad de cinta.

• Al desconectar temporalmente el autocargador del sistema de servidor host se elimina el sistema host y su software como una fuente de problema.

• Contáctese con su representante de servicio.

Cinta atascada en la ranura de almacenamiento

Medios

No se leen las etiquetas de código de barras del medio

Cartucho de datos o de limpieza incompatible con la unidad

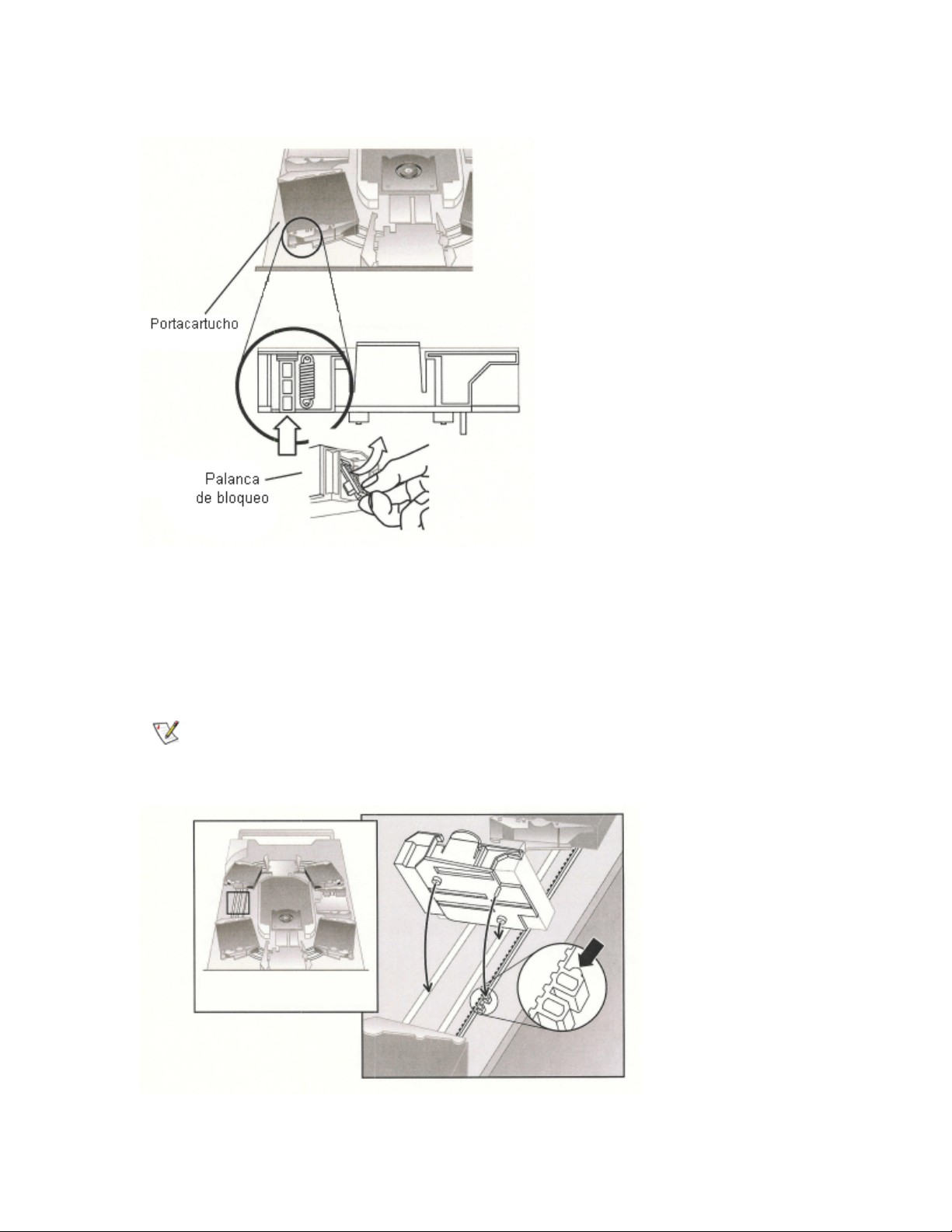

•Consulte Extraer cartuchos atascados en las ranuras

en la

página 45.

• Asegúrese de que las etiquetas de código de barras estén aplicadas en la orientación correcta en el cartucho.

• Asegúrese de que el cable del lector del código de barras esté totalmente asentado en el receptáculo del autocargador.

• Si el problema continúa, contáctese con su representante de servicio.

• Asegúrese de que esté usando cartuchos de limpieza y de datos que sean compatibles con la unidad. El autocargador descarga automáticamente los cartuchos incompatibles con sus ranuras originales, el LED Media Attention centellea y un signo de exclamación (!) aparece en la pantalla de inventario para el número de ranura indicado.

Manual del usuario del FastStor 2 41

Tabla 4 Tabla de solución de problemas

Problema Solución

No se puede escribir o leer la cinta

ID SCSI

• Asegúrese de que el cartucho esté habilitado para escritura (mueva el conmutador de protección contra escritura a la posición de escritura).

• Asegúrese de que el cartucho no esté escrito con un formato incompatible.

• Asegúrese de que el cartucho tenga un formato admitido para su tipo de unidad (ver Especificaciones

en la página 61).

• Asegúrese de que el cartucho no haya estado expuesto a condiciones ambientales o eléctricas adversas y que no esté dañado físicamente de ninguna manera.

• Muchas aplicaciones de copia de respaldo no leen o escriben en cartuchos que fueron creados con una aplicación de copia de respaldo diferente. En este caso, es posible que tenga que realizar una operación de borrado, formateo o etiquetado sobre el cartucho.

• Asegúrese de comprender todos los esquemas de protección de datos o contra sobreescritura que su aplicación de copia de respaldo pueda estar usando, lo que puede impedirle escribir en un cartucho determinado.

• Reintente la operación con una cinta diferente en buen estado.

• Limpie la unidad de cinta. Consulte Limpiar la unidad de cinta

la página 20.

Cambió el ID SCSI de la unidad, pero el sistema de servidor host no reconoce el ID nuevo

• Asegúrese de que todos los dispositivos SCSI del mismo bus tengan números de ID únicos.

• Si el bus SCSI es estrecho (de 50 espigas) sólo se encuentran disponibles los ID SCSI del 0 al 7.

• Asegúrese de ciclar la energía del autocargador después de cambiar el ID SCSI.

• Reinicie el sistema de servidor host.

42 Diagnóstico y solución de problemas

Tabla 4 Tabla de solución de problemas

Problema Solución

Rendimiento del autocargador

El autocargador no está respaldando datos de manera eficiente

Limpieza

• Verifique el ancho de banda de la red del sistema host. Si está respaldando datos en una red, considere compararlo con un respaldo local.

• Asegúrese de que el autocargador y la unidad de cinta estén en su propio bus SCSI y no encadenados a otra unidad de cinta o a la unidad de disco duro que se está respaldando.

• Asegúrese de que el autocargador esté conectado al bus LVD SCSI y de que no haya dispositivos SE en el mismo bus, ya que esto puede causar que todo el bus baje la velocidad SE.

• Limpie la unidad de cinta. Vea las instrucciones de Limpiar la

unidad de cinta en la página 20.

• Pruebe con un cartucho nuevo. Un cartucho marginal puede causar problemas de rendimiento debido a defectos de la cinta que requieren reintentos.

• El respaldo de datos comprimidos disminuye el rendimiento.

• Verifique el tamaño de los archivos. Los archivos de tamaño pequeño pueden afectar al rendimiento.

• Confirme que la aplicación de copia de respaldo esté utilizando tamaños de bloque de por lo menos 32kb, preferentemente de 64kb. Consulte la documentación de la aplicación de copia de respaldo para obtener detalles.

No se puede cargar el cartucho de limpieza

• Asegúrese de estar utilizando cartuchos de limpieza permitidos (ver Especificaciones

en la página 61).

• Contáctese con su representante de servicio.

Problemas del LED Media Attention

Contaminación por desechos sueltos

• Evite la contaminación asegurándose de que el autocargador esté instalado en un ambiente limpio y libre de contaminación. Los cartuchos deben almacenarse verticalmente en sus fundas de plástico. Continúe limpiando la unidad de cinta según se requiera.

Contaminación por tinción del cabezal (causada por la adhesión de productos químicos, que están presentes en el medio de cinta, a la

• Una o dos pasadas con un cartucho de limpieza solucionará el LED Media Attention causado por la tinción normal del cabezal. Si un cartucho de limpieza no logra solucionar una luz de limpieza después de 3 intentos o más, es posible que el cartucho de limpieza esté contaminado y NO se debe usar en otra unidad.

superficie del cabezal)

Medio no aclimatado • Un cartucho se debe aclimatar por lo menos durante 24 horas

antes de ser usado, especialmente si ha estado almacenado a una temperatura o nivel de humedad sustancialmente diferente a la del autocargador.

Cartucho de limpieza incompatible

• Asegúrese de estar utilizando cartuchos de limpieza permitidos (ver Especificaciones

en la página 61).

Manual del usuario del FastStor 2 43

Tabla 4 Tabla de solución de problemas

Problema Solución

Cartucho de limpieza caducado • Verifique el número de limpiezas por cinta de limpieza para su tipo

de medio (ver Especificaciones

en la página 61).

Medio malo/defectuoso/ contaminado

• Si después de que deje de centellear el LED Media Attention y de limpiar la unidad, reaparece inmediatamente cada vez que se recarga un cartucho determinado, seguramente el cartucho está defectuoso, a no ser que sea un cartucho de limpieza no válido.

• Si esto ocurre, exporte el cartucho y cargue un cartucho

• NO se debe reutilizar un cartucho que se crea que es

Errores que aparecen en el panel delantero

Aparece “!” en la pantalla de inventario del panel del

•Consulte Funcionamiento del autocargador obtener más información.

operador del autocargador

Aparece un código de error en la pantalla LCD

• Busque el código de error, trate de solucionar el fallo y cicle la energía (ver Examinar códigos de error del autocargador página 47).

Dispositivo no detectado en el bus SCSI

Conexión a un adaptador de sistema host o bus SCSI con diferencial de alto voltaje

• Conecte el dispositivo a un bus o adaptador de sistema host LVD SCSI.

• Si el cable SCSI es muy largo, utilice otro más corto o extraiga otros dispositivos del bus. El dispositivo no está terminado correctamente (ver Problemas de instalación

• Encienda el dispositivo antes de encender el sistema host.

• Verifique que se haya encendido el dispositivo y que no se encuentre en estado de error.

en buen estado. En algunos casos, puede que un cartucho se haya agotado, que tenga una memoria de cartucho defectuosa o que haya sido formateado como una cinta de actualización del firmware.

defectuoso o que esté contaminado, en ninguna unidad.

en la página 11 para

en la

en la página 39).

Errores SCSI

Conexión a un adaptador de sistema host o bus SCSI con diferencial de alto voltaje

• Conecte el dispositivo a un bus o adaptador de sistema host LVD SCSI.

• Si el cable SCSI es muy largo, utilice otro más corto o extraiga otros dispositivos del bus (ver Problemas de instalación

en la

página 39).

• Dispositivo no terminado correctamente.

44 Diagnóstico y solución de problemas

Tabla 4 Tabla de solución de problemas

Problema Solución

ID SCSI

Cambió el ID SCSI de la unidad, pero el sistema de servidor host no reconoce el ID nuevo

• Asegúrese de que todos los dispositivos SCSI del mismo bus tengan números de ID únicos.

• Si el bus SCSI es estrecho (de 50 espigas) sólo se encuentran disponibles los ID SCSI del 0 al 7.

• Asegúrese de ciclar la energía del autocargador después de cambiar el ID SCSI.

• Reinicie el sistema de servidor host.

Extraer cartuchos atascados en las ranuras

Si el autocargador experimenta un problema mecánico grave o si necesita extraer los cartuchos debido a un fallo eléctrico u otra circunstancia por la que el autocargador no pueda exportar los cartuchos del carrusel, siga estos pasos.

Nota

1 Apague el autocargador como se indica a continuación:

a. Utilice la punta de un bolígrafo para presionar el conmutador en OFF.

PRECAUCIÓN

Si un cartucho está atascado en la unidad, contáctese con su representante de asistencia.

b. Desenchufe el cable de alimentación de la toma de corriente.

c. Desenchufe el cable de alimentación del panel trasero del autocargador.

d. Desconecte los cables SCSI del panel trasero del autocargador.

2 Si el autocargador está montado en un estante, utilice un destornillador para quitar los tornillos que fijan

por ambos lados los soportes de montaje del autocargador y extraiga el autocargador del estante.

3 Coloque el autocargador en una superficie de trabajo despejada.

4 Suelte los tornillos de la caja del ventilador y extraiga la caja del ventilador retirándolo con cuidado del

panel trasero.

5 Retire los cinco tornillos de la parte trasera y los tornillos que se encuentran a cada lado de la cubierta

del autocargador.

6 Retire la cubierta del autocargador levantándola por atrás y aflojándola por debajo de la cubierta de la

pantalla del panel delantero.

7 Levante el portacartucho, con cada cartucho que quiera retirar, directamente hacia arriba del

autocargador.

Nota

Para retirar el portacartucho directamente por delante de la ranura de despacho, gire suavemente el carrusel en sentido contrario a las agujas del reloj moviendo la correa o los portacartuchos hasta que el portacartucho ya no esté adelante de la ranura de despacho.

Manual del usuario del FastStor 2 45

8 En cada portacartucho, tire cuidadosamente de la palanca de bloqueo del cartucho del portacartucho,

para permitir que el cartucho salga del portacartucho.

9 Después de extraer los cartuchos de los portacartuchos deseados, reinstale cada portacartucho en la

correa del autocargador.

• Asegúrese de que los rodillos del fondo del portacartucho estén alineados en los carriles del portacartucho.

• Asegúrese de que los pernos que calzan en la correa ubicados debajo de cada portacartucho estén insertos en el eslabón adecuado de la correa del autocargador.

Nota

Existen eslabones no utilizados en la correa. Los eslabones de correa adecuados tienen un tope adicional en la parte exterior del ciclo.

46 Diagnóstico y solución de problemas

10 Asegúrese de que el portacartucho esté instalado adecuadamente presionando suavemente la parte

superior del portacartucho, y deslizándolo hacia atrás y adelante. No se debiera mover si está conectado adecuadamente a la correa. Si se mueve, reinstale el portacartucho.

11 Coloque la cubierta superior del autocargador y reinstale los tornillos de la cubierta y los soportes de

montaje.

Examinar códigos de error del autocargador

Si se produce un error mientras funciona el autocargador, el autocargador detiene la operación actual, muestra un código de error en el panel del operador y graba el código de error en un registro de error. El registro de error tiene una capacidad de almacenamiento de 64 entradas y está organizado como un búfer circular. Cuando hay un número excesivo de entradas, se borran las entradas más antiguas. Se puede acceder a este código de error mediante el panel de control del operador, la RMU, y el puerto en serie.

Descripción de los mensajes de error

El mensaje error que muestra el panel del operador consiste en el número de secuencia del evento, el código de error principal, el subcódigo de error y una marca de fecha y hora.

número de secuencia

ERROR! -1

Code: BB 95

código subcódigo

Los eventos de error se secuencian en sentido descendente desde el 0. Por ejemplo, la designación “-1” indica el 2º evento.

Los códigos de error significan lo siguiente:

• Código: BB - Tiempo de espera de descarga de la unidad.

• Subcódigo: 95 - Operación de descarga de la unidad terminada sin éxito.

Consulte las Tablas desde la 4

Consulte la Tabla 19

para ver las descripciones de los subcódigos de error.

a la 18 para ver las descripciones de los códigos de error.

Examinar registros de error

Puede visualizar los eventos y registros de error en el panel del operador o en la RMU.

• Para visualizar los registros de error en el panel del operador, consulte Examinar registros de

errores en la página 26.

• Para visualizar los registros de error en la RMU, consulte Acceder a archivos de registro página 37.

Manual del usuario del FastStor 2 47

en la

Resolver errores

A menos que en las siguientes tablas se indique lo contrario, intente resolver el error ciclando la energía del autocargador y reintente la última operación. Si el error persiste, contáctese con su representante de servicio (consulte Obtener ayuda

Tabla 5 Códigos de error de falta de preparación

Código de error Detalles y descripción

01H Unidad preparándose por cargadores de escaneo, etc.

02H Manual de intervención requerido.

03H Causa no reportable.

04H Actualización de firmware en proceso.

05H La puerta delantera está abierta.

06H Trabajando en otro comando de SCSI.

07H Limpiando cartucho instalado.

08H El cargador está en modo secuencial.

en la página 59).

09H El cargador está fuera de línea.

0A-0FH Reservado.

Tabla 6 Códigos de error de atención a la unidad

Código de error Detalles y descripción

10H Se produjo un encendido o restablecimiento.

11H El medio puede haber cambiado.

12H Se impidió la extracción de medio.

13H Cartucho no válido.

14H No preparado para transición

15H Parámetros de modo cambiados.

16H El microcódigo ha cambiado.

17H La puerta se abrió y se cerró de nuevo.

18H El tipo de bus SCSI cambió a SE.

19H El tipo de bus SCSI cambió a LVD.

1AH Cartucho de limpieza no válido.

1BH Cinta de actualización no válida.

1CH Limpieza necesaria.

1DH-1FH Reservado.

48 Diagnóstico y solución de problemas

Tabla 7 Códigos de error recuperados

Código de error Detalles y descripción

20H Exceso en el registro de error.

21H Error de paridad SCSI.

22H-2FH Reservado.

Tabla 8 Códigos de error de hardware

Código de error Detalles y descripción

30H Medio no presente.

31H Fallo voluntario de POST.

32H Tiempo de espera de las comunicaciones del cargador.

33H Exceso en el búfer o error UART de comunicaciones del cargador.

34H Devuelto en mal estado desde el cargador.

35H Estado inesperado de la prueba.

36H El cartucho no está ubicado.

37H Problema en la manipulación de la unidad de cinta.

38H Sin cartucho en la unidad durante la descarga.

39H Problema en el mecanismo del cargador tras los reintentos.

3AH Cartucho de movimiento en tiempo de espera.

3BH Reservado.

3CH No se pudo desbloquear la puerta tras los reintentos.

3DH Error durante el escaneado.

3EH No se pudo bloquear la puerta tras los reintentos.

3FH Se detectó una puerta abierta inesperada.

40H No se encontraron todas las ranuras esperadas durante el movimiento del

elevador.

41H El cartucho ya estaba en la unidad durante la carga de cartucho.

42H Ranura vacía durante la carga de cartucho.

43H Cinta de limpieza caducada.

44H Limpieza fallida.

45H-4FH Reservado.

Manual del usuario del FastStor 2 49

Tabla 9 Códigos de error de petición ilegal

Código de error Detalles y descripción

50H Sin ranura libre para la transferencia.

51H Todas las ranuras vacías.

52H Error de longitud de parámetro.

53H Código OP de SCSI no válido.

54H Dirección de elemento no válida.

55H Campo no válido en CDB.

56H Modo no válido en el búfer de escritura.

57H Unidad especificada no válida.

58H Número de prueba no válida en el diagnóstico.

59H Desplazamiento no válido en el búfer de escritura.

5AH Tamaño no válido en el búfer de escritura.
