Current Sensor

ANALOG transceiver combined with a current transducer

Product references of this package

50 A

• LoRaWAN : ARF8190BA-B01

• Sigfox : ARF8191BA-B01

100 A

• LoRaWAN : ARF8190BA-B02

• Sigfox : ARF8191BA-B02

Quick start guide

Version 1.0.1

Adeunis

283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

TABLE DES MATIERES

FRANÇAIS 3

1.1. Description du produit et de son assemblage 4

1.2. Installation du package 4

1.2.1 Le transducteur de courant 4

1.2.2 Le transmetteur ANALOG 5

1.3. Démarrage produit 5

1.4. Utilisation du produit avec la conﬁguration par défaut 6

1.5. Changement de conﬁguration 6

1.6. Spéciﬁcations techniques 6

1.6.1 Transmetteur ANALOG 6

1.6.2 Transducteur de courant 6

ENGLISH 7

1.1. Product and assembly description 8

1.2. Package installation 8

1.2.1 The current transducer 8

1.2.2 The ANALOG transceiver 9

1.3. Starting up the product using a magnet 9

1.4. Using the product with default settings 10

1.5. Change of settings 10

1.6. Technical speciﬁcation 10

1.6.1 ANALOG transceiver 10

1.6.2 Current transducer 10

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

FRANÇAIS

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

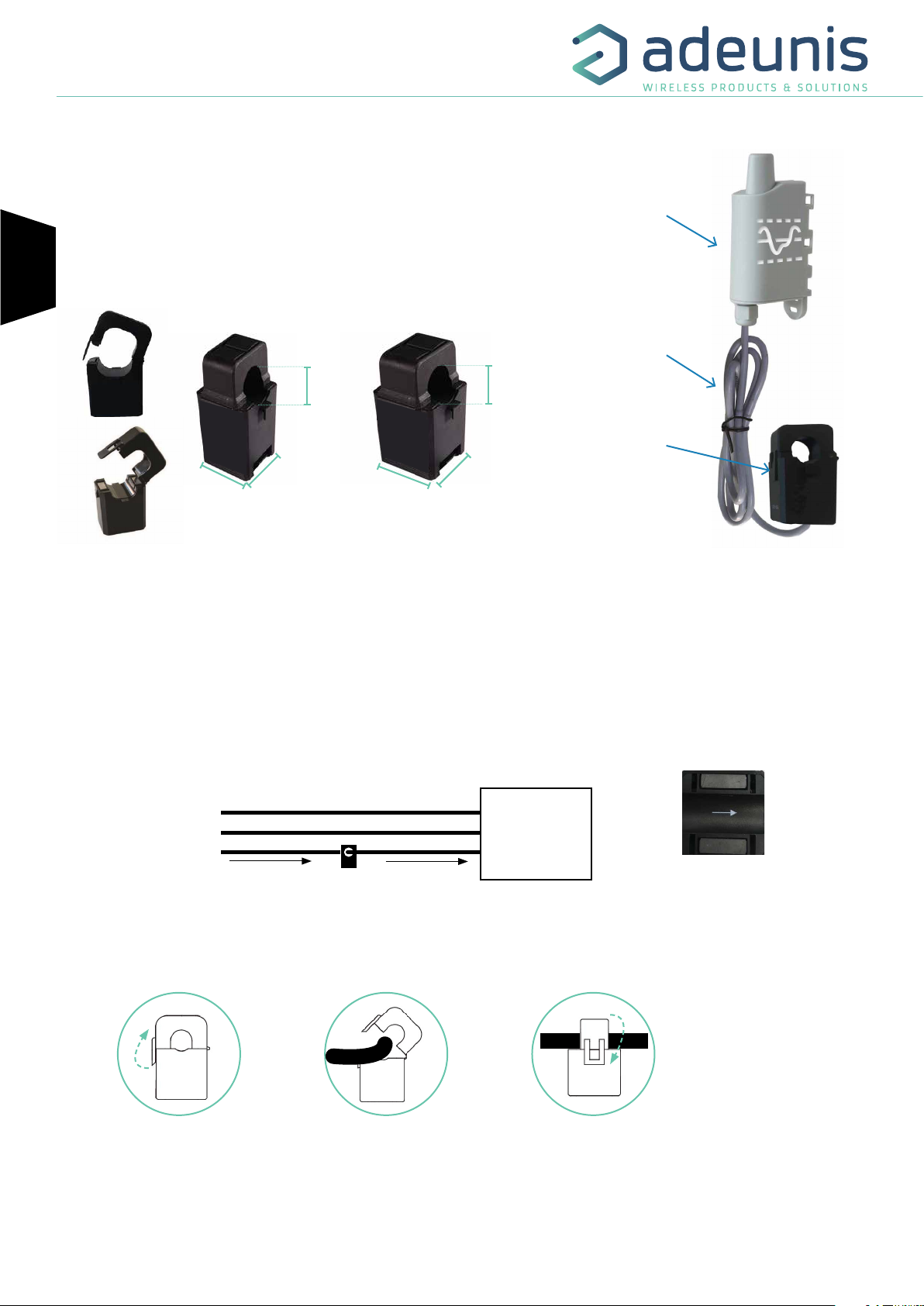

1.1. Description du produit et de son assemblage

Le Current-sensor est un produit prêt à l’emploi permettant de mesurer le courant aﬁn de surveiller les seuils d’intensité. Il est composé du transmetteur ANALOG et d’un transducteur de courant (50A ou 100A).

Des paramètres par défaut ont été établis aﬁn de simpliﬁer la mise en place du produit par l’utilisateur.

Transmetteur ANALOG LoRaWAN ou Sigfox

50 A 100 A

9 mm

26 mm

24 mm

15 mm

31 mm

30 mm

Câble (longueur ≈ 70 cm)

Transducteur de courant

1.2. Installation du package

Aﬁn d’assurer le meilleur fonctionnement du package il est important de positionner correctement les différents éléments.

1.2.1 Le transducteur de courant

Le ﬁl d’alimentation (phase) de l’appareil à surveiller est à passer dans la pince du transducteur en respectant le sens du courant (voir indication sur le transducteur de courant). Pour rappel le courant va de la prise à l’appareil.

Terre Neutre

Phase

ATTENTION : Vériﬁez que le diamètre du ﬁl correspond au diamètre de la pince aﬁn d’assurer la bonne fermeture de celle-ci. Il est important d’installer la pince uniquement sur le ﬁl de phase.

1. Ouvrez la pince 2. Passez le ﬁl

Appareil à

surveiller

Vue intérieur de

la pince

click

3. Refermez la pince jusqu’au clic

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

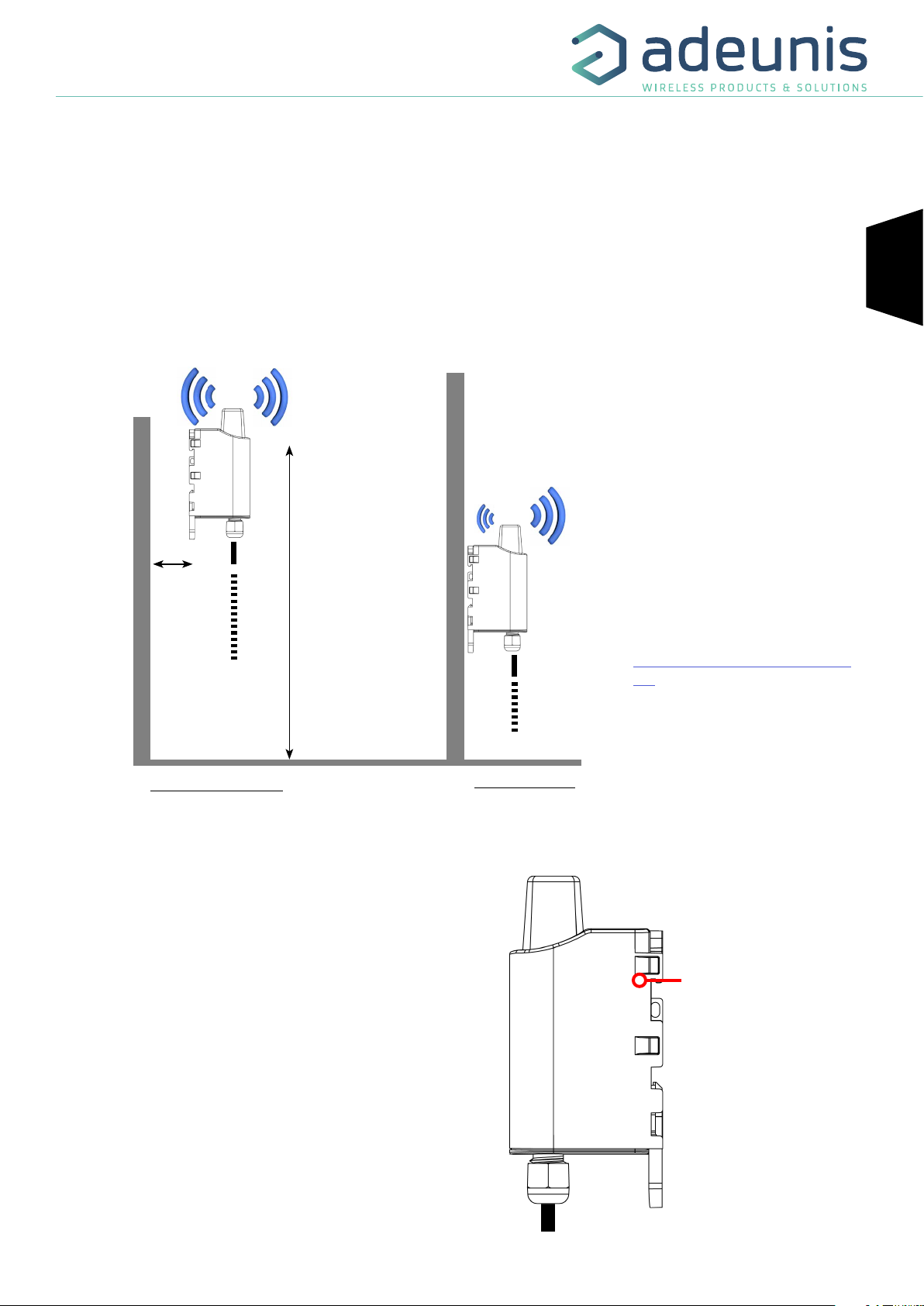

1.2.2 Le transmetteur ANALOG

Deux règles sont primordiales pour une optimisation des portées radio.

• La première consiste à positionner votre produit le plus haut possible.

• La deuxième consiste à limiter le nombre d’obstacles pour éviter une trop grande atténuation de l’onde radio.

Position : dans la mesure du possible, installer l’émetteur à une hauteur minimale de 1m50 et non collé à la paroi (sur rail, grâce à une équerre..). Obstacles : idéalement le produit doit être décalé de 20 cm d’un obstacle, et si possible près d’une ouverture (plus l’obstacle est proche, plus la puissance émise sera absorbée). Tous les matériaux rencontrés par une onde radio atténueront celle-ci. Retenez que le métal (armoire métallique, poutrelles...) et le béton (béton armé, cloisons, murs...) sont les matériaux les plus critiques pour la propagation des ondes radio.

Le transmetteur propose 3 modes de ﬁxation permettant ainsi de nombreuses mises en place en fonction de l’environnement où il doit être déployé:

- Fixation sur tube ou mât

- Fixation par vis

- Fixation Rail-DIN

20 cm

150 cm

Se référer au paragraphe «Installation et Utilisation du produit» du User Guide ANALOG disponible en ligne :

https://www.adeunis.com/produit/analog/

Positionnement optimisé

1.3. Démarrage produit

Une fois la conﬁguration du produit effectuée et son montage ﬁnalisé, le produit est prêt à être démarré.

Le démarrage s’effectue à l’aide d’un aimant que l’on appose sur la partie haute du produit (cf schéma ci-dessous). L’aimant doit être maintenu en position au minimum 6 secondes de sorte à conﬁrmer le démarrage du produit. Lorsque l’aimant est bien détecté, la LED verte s’allume pendant 1 seconde (LED visible en regardant sous le boitier).

Une fois que l’ANALOG valide son démarrage, il émet ses trames de statuts puis, après le temps de la période d’émission déﬁni, une trame de donnée.

Faible portée radio

Position de l’aimant pour démarrage du produit

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

1.4. Utilisation du produit avec la conﬁguration par défaut

Une fois démarré, le transmetteur est programmé pour envoyer une trame (0x42) périodiquement toutes les 60 minutes soit toutes les heures.

Cette trame (0x42) contient les valeurs relevées sur le capteur.

0 1 2 3 4 5 6 7 8 9

Code Status PAYLOAD

Conﬁ-

0x42 Cf Status

Description de la trame :

• Octet 2 : type du capteur de la voie A (transducteur de courant) Par défaut = 0x01 soit 0-10 V

• Octets 3 à 5 : valeur mesurée sur le transducteur de courant Par défaut la valeur est exprimée en µV en Hexadécimal

• Octet 6 à 9 : non utilisé dans ce package

Le produit ANALOG remonte l’information du courant sous forme d’une tension entre 0 et 10 V (en hexadécimal). La donnée est une simple conversion linéaire de la tension en courant. Voici comment interpréter la donnée (en décimal) en fonction de la pince ampèremétrique utilisée : X (valeur du courant en µV) et Y (valeur de la pince : 50 ou 100), la formule est «(X x Y) /10 000 000 = valeur à interpréter»

Courant (µV) Pince 50A (A) Pince 100A (A)

0 0 0

guration

capteur

Valeur lue par le transducteur de

courant

Non utilisé

2 000 000 10.00 20.00

4 500 000 22.50 45.00

6 389 100 31.95 63.89

8 640 050 43.20 86.40

10 000 000 50 100

1.5. Changement de conﬁguration

Le package est proposé avec une conﬁguration par défaut expliquée ci-avant. Pour tout changement de conﬁguration du produit transmetteur, se référer au User Guide ANALOG disponible sur notre site internet : https://www.adeunis.com/produit/analog/

1.6. Spéciﬁcations techniques

1.6.1 Transmetteur ANALOG

Pour toute information sur la spéciﬁcation technique du transmetteur se référer au User Guide ANALOG disponible en ligne :

https://www.adeunis.com/produit/analog/

1.6.2 Transducteur de courant

Informations techniques transducteur de courant

Paramètres 50 A 100 A Unité

Entrée nominale 600 120 A

Détection d’entrée maximale 650 160 A

Sortie nominale 1000 40 mA

Précision 2 2 +- %

Linéarité <0.2 ≤0.2 %

Résistance d’échantillonnage maximale 5 10 Ω

Température de fonctionnement -25 / +60 °C

Température de stockage -30 / +60 °C

Résistance au feu ULV94-V0

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

ENGLISH

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

1.1. Product and assembly description

The Current-sensor is a ready-use product enabling to measure the current and so monitor intensity thresholds. The package is composed by an ANALOG transceiver and a current transducer (50 A or 100 A). Default settings have been established to simplify product installation by the user.

50 A 100 A

ANALOG transceiver LoRaWAN or Sigfox

Cable (length ≈ 70 cm)

9 mm

15 mm

Current transducer

26 mm

24 mm

1.2. Package installation

To insure the best operation of the package it is important to correctly position the different units.

1.2.1 The current transducer

Pass the power supply wire (phase) of the monitored device into the clamp of the current transducer respecting current direction (see the arrow on current transducer). Reminder : current goes from the plug to the device.

GND Neutral Phase

31 mm

30 mm

Appareil à

surveiller

Inside view

of the clamp

WARNING : Verify that the wire diameter ﬁt with clamp diameter in order to ensure the proper closure of it. Be sure that you are monitoring a single phase with the clamp.

click

1. open the clamp 2. Pass the wire

3. Close the clamp until the «click»

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

1.2.2 The ANALOG transceiver

There are two key rules to optimize radio ranges.

• The ﬁrst one consists of positioning your product as high as possible.

• The second one consists of limiting the number of obstacles in order to avoid excessive attenuation of the radio wave.

Position: Insofar as possible, install the transmitter at a minimum height of 1.50 m and do not attach it to the wall.

Obstacles: Ideally, the product must be 20 cm away from any obstacle and, if possible, near an opening (the closer the obstacle is, the more

the emitted power will be absorbed). All the materials encountered by a radio wave will attenuate it. Bear in mind that metal (metal cabinets, beams, etc.) and concrete (reinforced concrete, partitions, walls, etc.) are the most critical materials for the propagation of radio waves.

The product offers 3 fastening methods that enable numerous ways of positioning it depending on the environment where it has to be deployed :

- Tube or mast fastenings

- Fixing with screws

- DIN-Rail ﬁxing

20 cm

150 cm

Refer to “INSTALLATION AND USE” paragraph of the ANALOG User Guide available online :

https://www.adeunis.com/en/produit/ analog-2/

Positionnement optimisé

1.3. Starting up the product using a magnet

Once the product has been conﬁgured and its assembly has been ﬁnalized, the product is ready to be started up. The start-up is carried out using a magnet which you place on the upper part of the product (cf. the diagram below). The magnet must be held in position for at least 6 seconds so as to conﬁrm the start-up of the product. When the magnet is well detected, the green LED lights up for 1 second (LED light visible under the product).

Once the DRY CONTACTS validates its start-up, it immediately transmits status frames followed by a data frame (according the deﬁned periodicity).

Faible portée radio

Position of the magnet to start the product

of 10

Current Sensor - Guide utilisateur / User guide version V1.0.1

Current Sensor - Package IoT - Quick start guide 1.0.1

1.4. Using the product with default settings

Once the transceiver started-up, it is programmed to send a 0x42 frame periodically each 60 minutes, being each hours.

This 0x42 frame contains values read on the sensor.

0 1 2 3 4 5 6 7 8 9

Code Status PAYLOAD

Sensor

0x42 Cf Status

Frame description:

• Byte 2: sensor type on channel A (current transducer)

Default = 0x01 meaning 0-10 V

• Bytes 3 to 5 : measured value by the current transducer By default the value is mentioned in µV in Hexadecimal

• Bytes 6 to 9 : unused in this package

The ANALOG product reports current information in the form of a voltage from 0 to 10 V (hexadecimal). The data is a simple linear conversion of the power to current. Here the formula to interpret the data (to be converted in decimal) depending on the current transducer used: X (current value in µV) and Y (current transducer value: 50 or 100), the formula is «(X x Y) /10 000 000 = value to interpret»

Current (µV) 50A transducer (A) 100 A transducer (A)

0 0 0

conﬁgura-

tion

Values measured by

the current transducer

Unused

2 000 000 10.00 20.00

4 500 000 22.50 45.00

6 389 100 31.95 63.89

8 640 050 43.20 86.40

10 000 000 50 100

1.5. Change of settings

The package is proposed with defaults settings explained above. For any change on the transceiver conﬁguration, refer to the ANALOG User Guide available on our website https://www.adeunis.com/en/produit/analog-2/

1.6. Technical speciﬁcation

1.6.1 ANALOG transceiver

For any information on the technical speciﬁcations of the ANALOG transceiver refer to the ANALOG User Guide available online :

https://www.adeunis.com/en/produit/analog-2/

1.6.2 Current transducer

Technical information on current transducer

Parameters 50 A 100 A Unit

Nominal input 600 120 A

Max input detection 650 160 A

Nominal output 1000 40 mA

Precision 2 2 +- %

Linearity <0.2 ≤0.2 %

Max sampling resistance 5 10 Ω

Operating temperature -25 / +60 °C

Storage temperature -30 / +60 °C

Fire resistance ULV94-V0

of 10
