ADC-KRONE LSA VE10TR Datasheet

Page 1

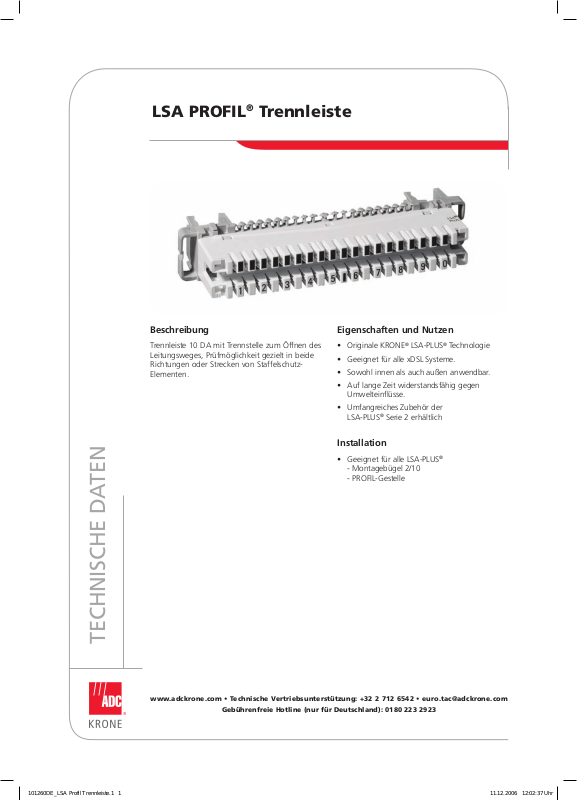

LSA PROFIL® Trennleiste

Beschreibung

Trennleiste 10 DA mit Trennstelle zum Öffnen des Leitungsweges, Prüfmöglichkeit gezielt in beide Richtungen oder Strecken von StaffelschutzElementen.

Eigenschaften und Nutzen

• Originale KRONE® LSA-PLUS® Technologie

• Geeignet für alle xDSL Systeme.

• Sowohl innen als auch außen anwendbar.

• Auf lange Zeit widerstandsfähig gegen Umwelteinflüsse.

• Umfangreiches Zubehör der LSA-PLUS

Serie 2 erhältlich

Installation

• Geeignet für alle LSA-PLUS®

- Montagebügel 2/10

- PROFIL-Gestelle

technische daten

www.adckrone.com • Technische Vertriebsunterstützung: +32 2 712 6542 • [email protected]

Gebührenfreie Hotline (nur für Deutschland): 0180 223 2923

Page 2

B e s t e l l i n f o r m a t i o n

Beschreibung Katalognummer

LSA PROFIL 10 DA Trennleiste

6089 1 121-02

Produkt Spezifikationen

elektrische eigenschaften

Isolationswiderstand: >50 GW @ 500 V Übergangswiderstand: 1 mW Sicherheitsklasse (EN 60950)

toßspannung: 2,5k V

S Betriebsspannung bei Basisisolierung: 210VDC TNV Verschmutzungsgrad: II Strombelastbarkeit: 2 A (50Hz, 1 sec) Stoßstrom: 5 kA (8/20ms)

klimatische eigenschaften

Lagerung (EN 60721-3-1): 1K5 (-40° C bis +90° C)/1Z1/1B1/1C1/1S1/1M2 Transport (EN 60721-3-2): 2K2 (-40° C bis +90° C)/2B1/2C1/2S1/2M2 Betrieb (EN 60721-3-3): 3K5 (-5° C bis +60° C)/3Z1/3B1/3C1/3S1/3M2

umgebungsbedingungen

elative Luftfeuchtigkeit: 95%; keine Kondensation, kein Eis

technische daten

mechanische eigenschaften

Leiterdurchmesser anschließbarer

in Massivleiter pro Kontakt: 0,35mm/0,68mm bis 0,9mm/1.5mm

e A

Litzen (7 verzinnte Kupferdrähte): 0,12mm bis 0,32mm/bis zu 2,1mm (je nach Isolierung) A

Gesamtdurchmesser anschließbarer Adern 0,68mm bis 1,6mm (

Materialien Kunststoff: PBT; widerstandsfähig gegen aggressive Chemikalien

( R

Kunststoff-Entflammungsklasse: UL94V-0 Kontakte: Sondermessing, versilbert Wiederbeschaltbarkeit: 200 mal Steckzyklen: 250

Adern

WG 26 bis AWG 20

WG 28 bis AWG 20

feste Isolierstoffe)

z.B. PVC-Weichmacher), Halogenfrei gemäß

oHS, European Directive 2002/96/EG)

Internet: www.adckrone.com

EMEA Regional Büro:

ADC GmbH, Beeskowdamm, 3-11, 14167 Berlin, Deutschland Telefon:+49 30 8453-1422 • Telefax: +49 30 8453-1412 Eine Liste aller ADCs Vertriebsbüros weltweit finden Sie auf der Internetseite.

Die hier veröffentlichten Angaben entsprechen dem Datum der Publikation des Dokuments. Da wir an der Optimierung unserer Produkte stetig weiterarbeiten, behalten wir uns das Recht vor, Änderungen an Spezifikationen vor Bekanntmachung vorzunehmen. Sie können zu jeder Zeit den Stand der Produktspezifikationen überprüfen, indem Sie uns in Berlin kontaktieren. ADC KRONE sieht das patentierte Produktportfolio als Corporate Angelegenheit an und verfolgt jede Art von Verstoß.
