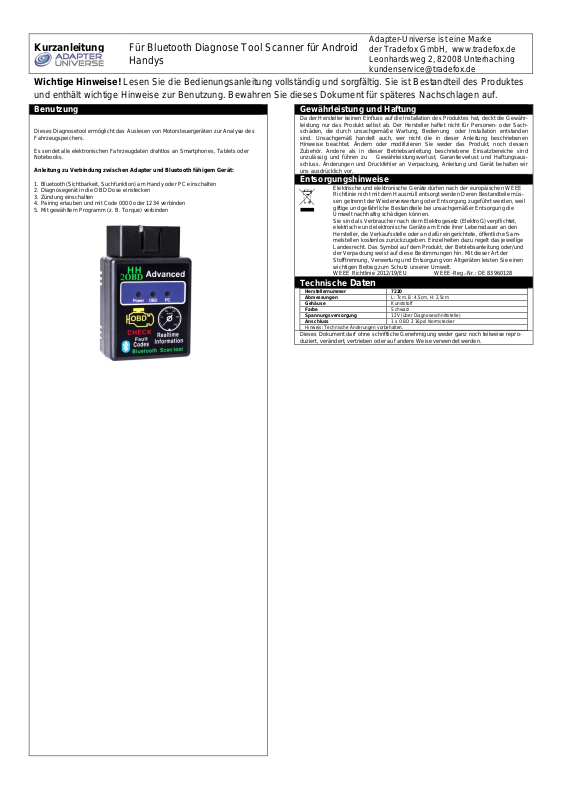

Page 1
Kurzanleitung
Für Bluetooth Diagnose Tool Scanner für Android
Handys
Adapter-Universe ist eine Marke
der Tradefox GmbH, www.tradefox.de
Leonhardsweg 2, 82008 Unterhaching
[email protected]
.
Benutzung
Dieses Diagnosetool ermöglicht das Auslesen von Motorsteuergeräten zur Analyse des
Fahrzeugspeichers.
Es sendet alle elektronischen Fahrzeugdaten drahtlos an Smartphones, Tablets oder
Notebooks.
Anleitung zu Verbindung zwischen Adapter und Bluetooth fähigem Gerät:
1. Bluetooth (Sichtbarkeit, Suchfunktion) am Handy oder PC einschalten
2. Diagnosegerät in die OBD Dose einstecken
3. Zündung einschalten
4. Pairing erlauben und mit Code 0000 oder 1234 verbinden
5. Mit gewähltem Programm (z. B. Torque) verbinden
Gewährleistung und Haftung
Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Wartung, Bedienung oder Installation entstanden
sind. Unsachgemäß handelt auch, wer nicht die in dieser Anleitung beschriebenen
Hinweise beachtet. Ändern oder modifizieren Sie weder das Produkt, noch dessen
Zubehör. Andere als in dieser Betriebsanleitung beschriebene Einsatzbereiche sind
unzulässig und führen zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss. Änderungen und Druckfehler an Verpackung, Anleitung und Gerät behalten wir
uns ausdrücklich vor.
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE
Richtlinie nicht mit dem Hausmüll entsorgt werden Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil
giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die
Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet,
elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und
der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie 2012/19/EU WEEE-Reg.-Nr.: DE 83960128
Technische Daten
Herstellernummer
7220
Abmessungen
L: 7cm, B: 4,5cm, H: 2,5cm
Gehäuse
Kunststoff
Farbe
Schwarz
Spannungsversorgung
12V (über Diagnoseschnittstelle)
Anschluss
1 x OBD 2 16pol Normstecker
Hinweis: Technische Änderungen vorbehalten.
Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder auf andere Weise verwendet werden.
Wichtige Hinweise! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes
und enthält wichtige Hinweise zur Benutzung. Bewahren Sie dieses Dokument für späteres Nachschlagen auf.
Page 2
Short Instructions
For Bluetooth Diagnostic Tool Scanner for
Android Phones
Adapter-Universe is a brand of
Tradefox GmbH, www.tradefox.de
Leonhardsweg 2, 82008 Unterhaching
Germany, [email protected]
Use
This diagnostic tool allows the reading of engine control units for the analysis of the
vehicle memory.
It transmits all electronic vehicle data wirelessly to smartphones, tablets or notebooks.
Instruction for connection between adapter and Bluetooth enabled device:
1. Switch on Bluetooth (visibility, search function) on the mobile phone or PC
2. Plug the diagnostic device into the OBD socket
3. Switch on the ignition
4. Allow pairing and connect with code 0000 or 1234
5. Connect to the selected program (eg. Torque)
Warranty and liability
Since the manufacturer has no influence on the installation of the product, the warranty
covers only the product itself. The manufacturer is not liable for personal injury or property
damage caused by improper maintenance, operation or installation. Improper handling of
the instructions described in this manual is also inappropriate. Do not modify the product
or its accessories. Any application areas different than those described in this manual are
prohibited and result in loss of warranty and non-liability. We reserve the right expressly to
make changes and printing errors to the packaging, instructions and equipment.
Disposal instructions
Electrical and electronic equipment must not be disposed with the household
waste according to the European WEEE Directive. Their components must
be separately recycled or disposed because toxic and hazardous components can damage the environment in the event of improper disposal.
As a consumer under the ElektroG, you are obliged to return electrical and
electronic equipment at the end of its service life.
Details of this are governed by the respective national law.
The symbol on the product, the operating instructions and/or the packaging
indicate these requirements. With this type of material separation, recycling
and disposal of old equipment, you make an important contribution to the
protection of our environment.
WEEE Directive 2012/19/EU WEEE-Reg.-No.: DE 83960128
Technical specifications
Manufacturer number
7220
Measurements
L: 7cm, W: 4.5cm, H: 2.5cm
Housing
Synthetic Material
Colour
Black
Power supply
12V (via diagnostic interface)
Connection
1 x OBD 2 16-pin standard connector
Note: We reserve the right to do technical changes.
No part of this work may be reproduced, modified, distributed, or otherwise used without
written permission.
Important instructions! Read the operating instructions completely and carefully. It is an integral part of the product
and contains important notes on the use. Keep this document for future reference.
