DEFENDER SERIES

THE INDUSTRY & EVENT STANDARD

SERIES

USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO

Page 2

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER CABLE CROSSOVERS

You have chosen the DEFENDER series and thus made the best choice when it comes to protecting your cables. Although using our cable crossovers is a simple and logical matter, here are a few helpful tips on handling and using them.

PATENTED WITH SELF-CLEANING HINGE (EU Patent No.: EP1366550) MADE IN GERMANY!

All of our crossovers are made of extremely sturdy, nonbreakable TPU (thermoplastic polyurethane). If necessary, the crossovers can be cleaned without trouble, even using a steam jet cleaner. In order to ensure trouble-free functioning, however, the hinge area and the fastener should always be kept clean. Lubricate the hinge and fastener lightly as needed. For this, we recommend using a commercially available Teﬂon or silicone spray. Wipe off excess lubricant after application to avoid any risk of slipping.

USE AND LOAD BEARING CAPACITY

Please note that additional markings / hazard warnings or even permits may be required when using cable crossovers on public thoroughfares, walkways, etc. To ﬁnd the right cable crossover for your respective requirements, please see the attached tables for the load bearing capacity.

PREREQUISITE:

Please always remember that the respectively speciﬁed safe load is for use on a ﬁrm, level surface. Load bearing capacity may be greatly reduced on uneven or soft ground. In such cases, you should conduct appropriate load tests before using the crossover.

FIRE PREVENTION

All DEFENDER cable crossovers are made of polyurethane. They have a B2 ﬁre resistance rating (also available with a B1 rating – difﬁcult to ignite – in compliance with DIN4102) and are resistant to oil, acids & petrol. The operating temperature range is approx. -40°C to +70°C. The Shore A hardness range is 88 ± 4.

Page 3

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

OPERATION

Each cable crossover has connectors and corresponding sockets that enable you to connect cable crossovers in the same series endlessly with one another. We also call this a line. Generally, lines are stable enough to be walked on or driven over without any additional precautions. If the is subject to higher demands occasionally, so that there is a risk of the line shifting during use, we recommend additionally anchoring the line to the ground or ﬂoor. The Defender III incorporates special holes for anchoring in the dog bone connectors. With all other crossovers, a hole, through which you can then insert an anchor, should be drilled directly inside a cable channel. After installation (except for the Compact and Ofﬁce models), the lids can be opened by pulling them upward. They snap into the end position automatically and stay open until you close them again, thus making it easier to run your cables. After running your cables, close the lid. When doing so, make certain that the lid closure snaps into the base securely. This is the only way to ensure that the lid stays closed under load.

PURPOSE

All cable crossovers in the DEFENDER series are designed to protect cables of all types against damage. In order to fulﬁl maximum operational requirements, all of our cable crossovers comply with the standards of the Low Voltage Directive.

RESPONSIBILITY

Each user is responsible for the manner of installation and selection of cables to be protected with the help of the DEFENDER cable crossovers. We warrant the load bearing capacity of our crossovers only when they are used properly.

Page 4

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

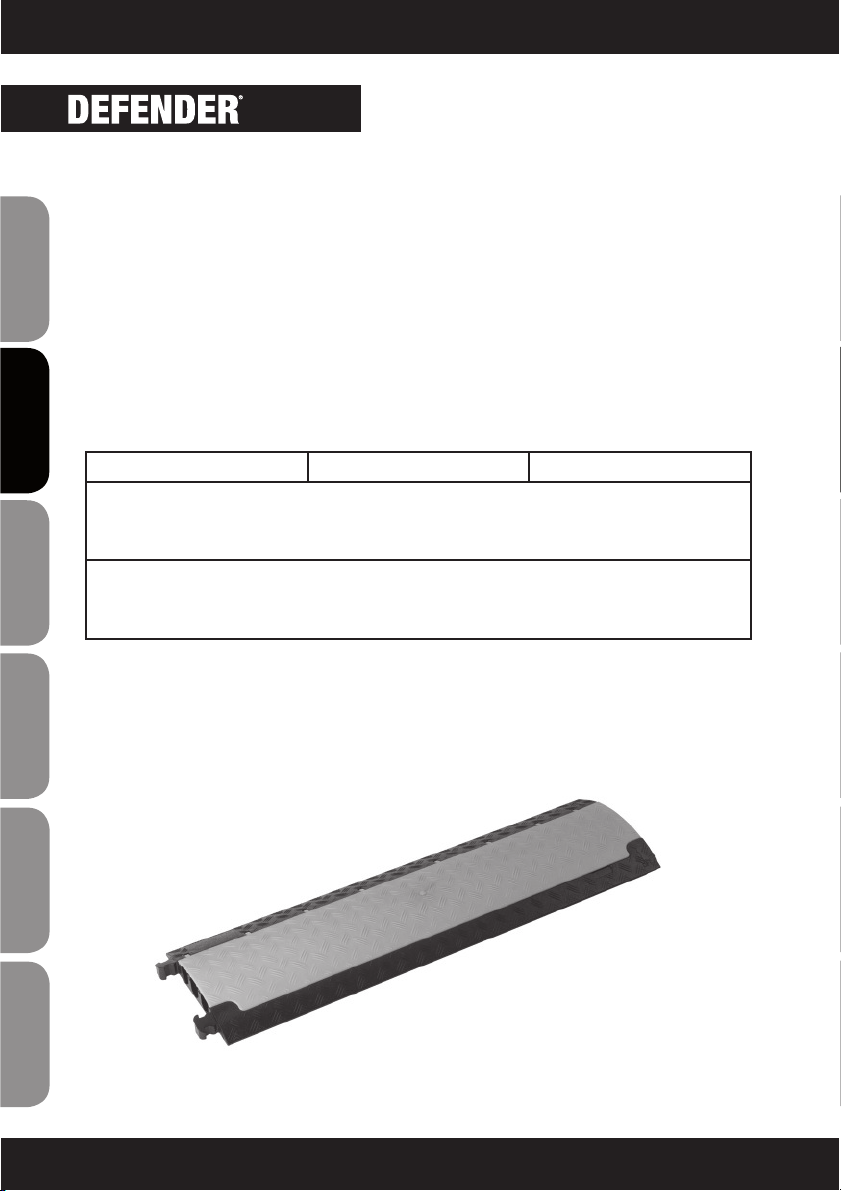

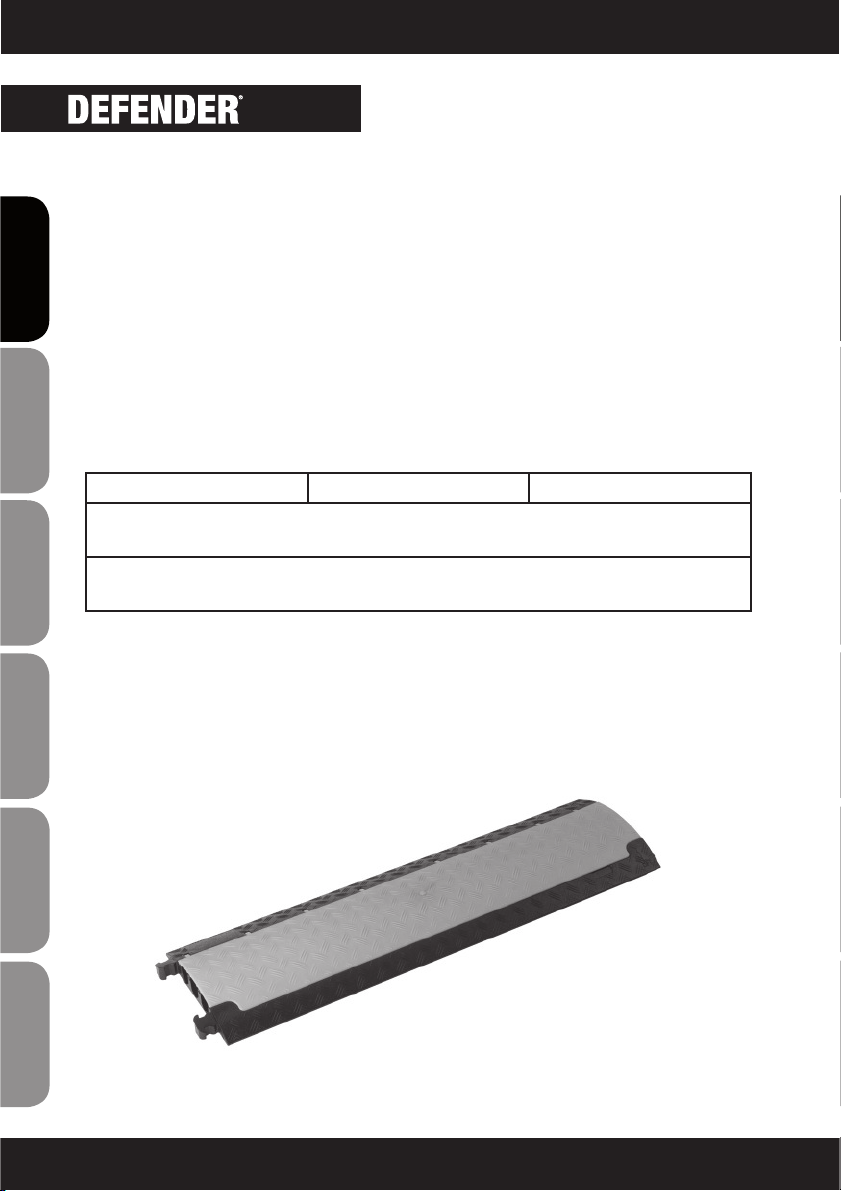

DEFENDER MINI

Small but sturdy. Light, professional and universally useable. The new DEFENDER Mini meets all expectations when it comes to professional cable protection and expands the DEFENDER series with a compact, very light (only 5 kg!) cable crossover capable of supporting vehicle trafﬁc in the familiar black/yellow design. Like all of the DEFENDER cable crossovers, the DEFENDER Mini is resistant to oil, acids & petrol and has a patented selfcleaning hinged closure.

MINI 1000 x 290 x 48 mm Weight: 5 Kg Safe load: ca. 2t on a surface area of 20 x 20 cm. Not useable in road trafﬁc. Neverthe-

less, cars can drive over the crossover slowly. Range of application: Trade fairs / walkways / marketplaces / Christmas markets /

workshops / warehouses / shopping centres / department stores / etc.

Page 5

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

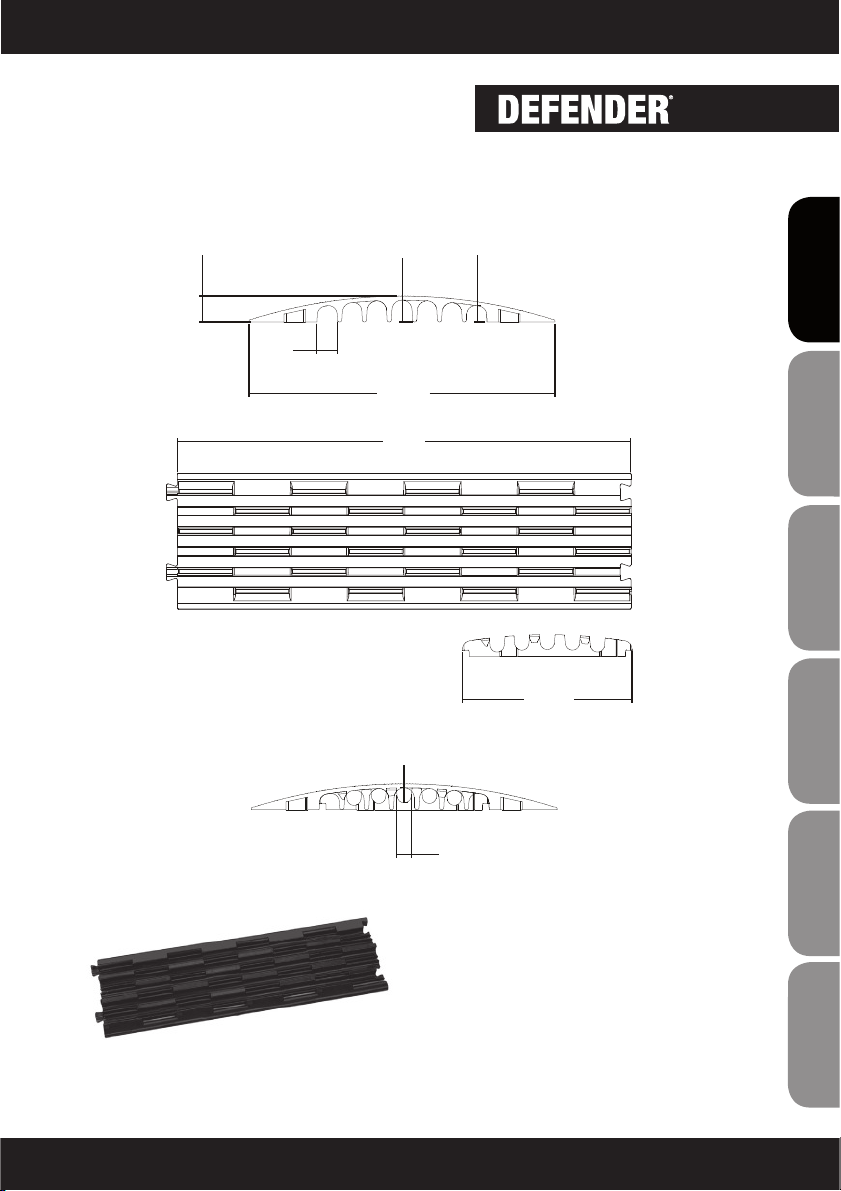

35 35 35

290

1000

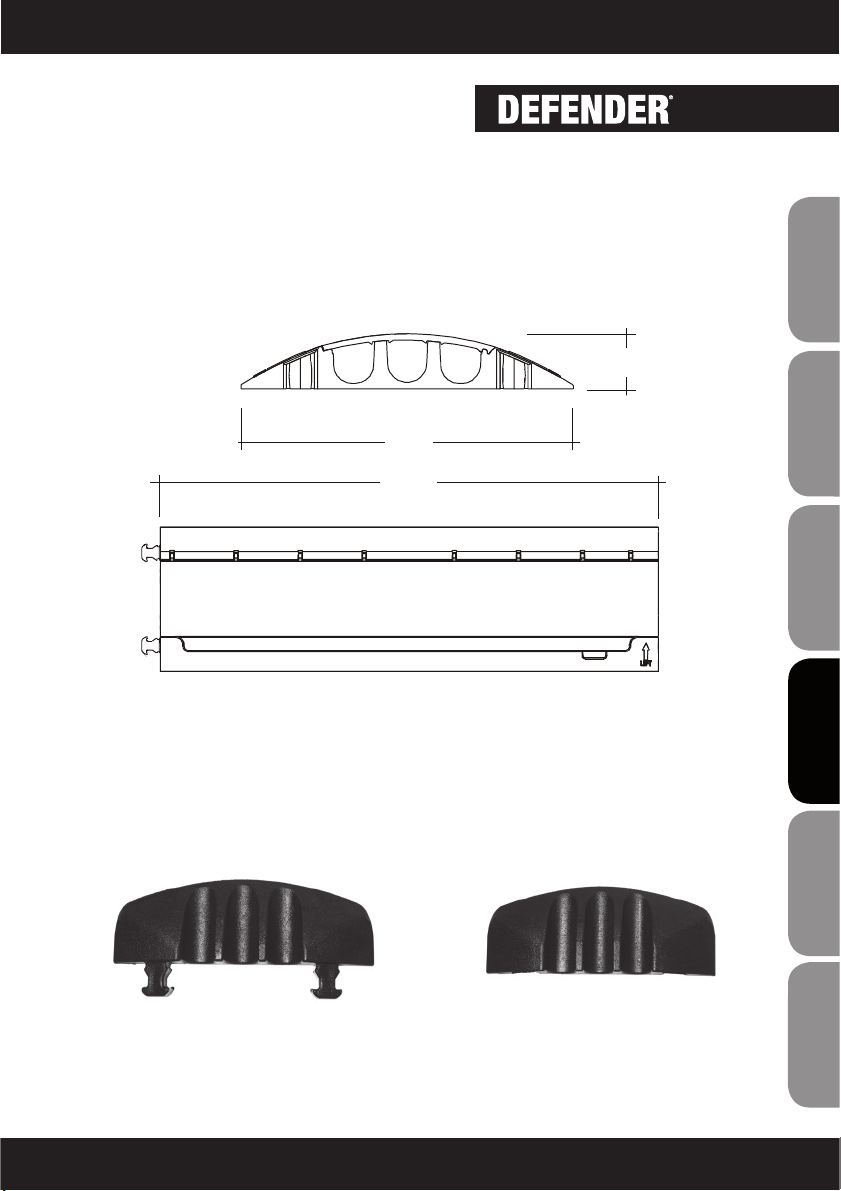

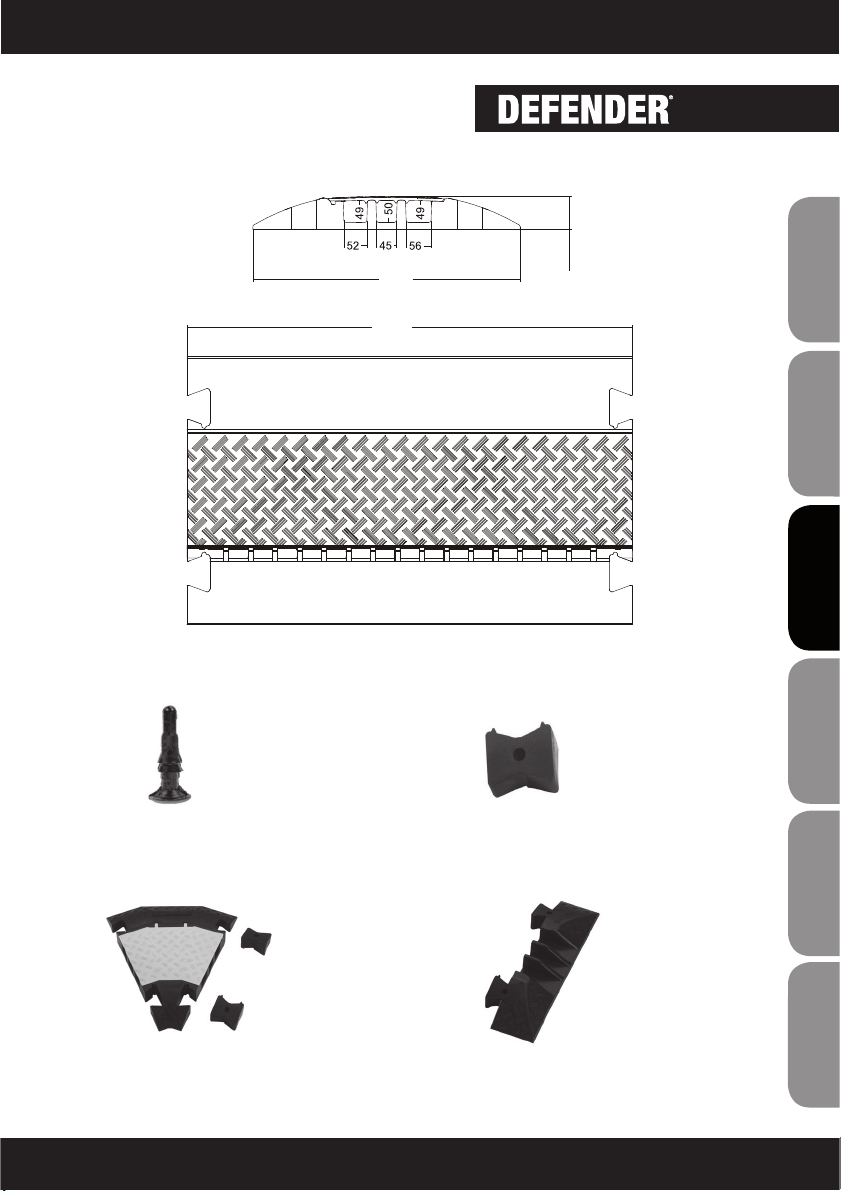

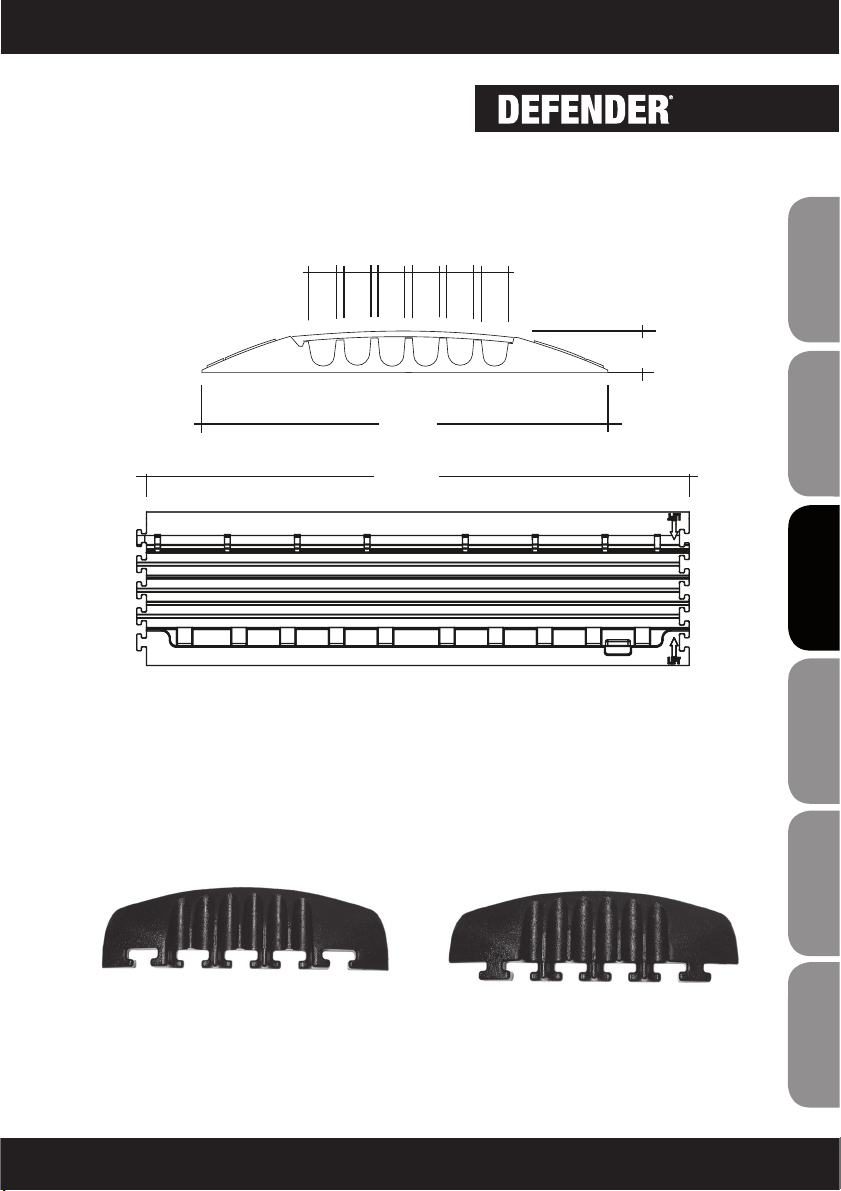

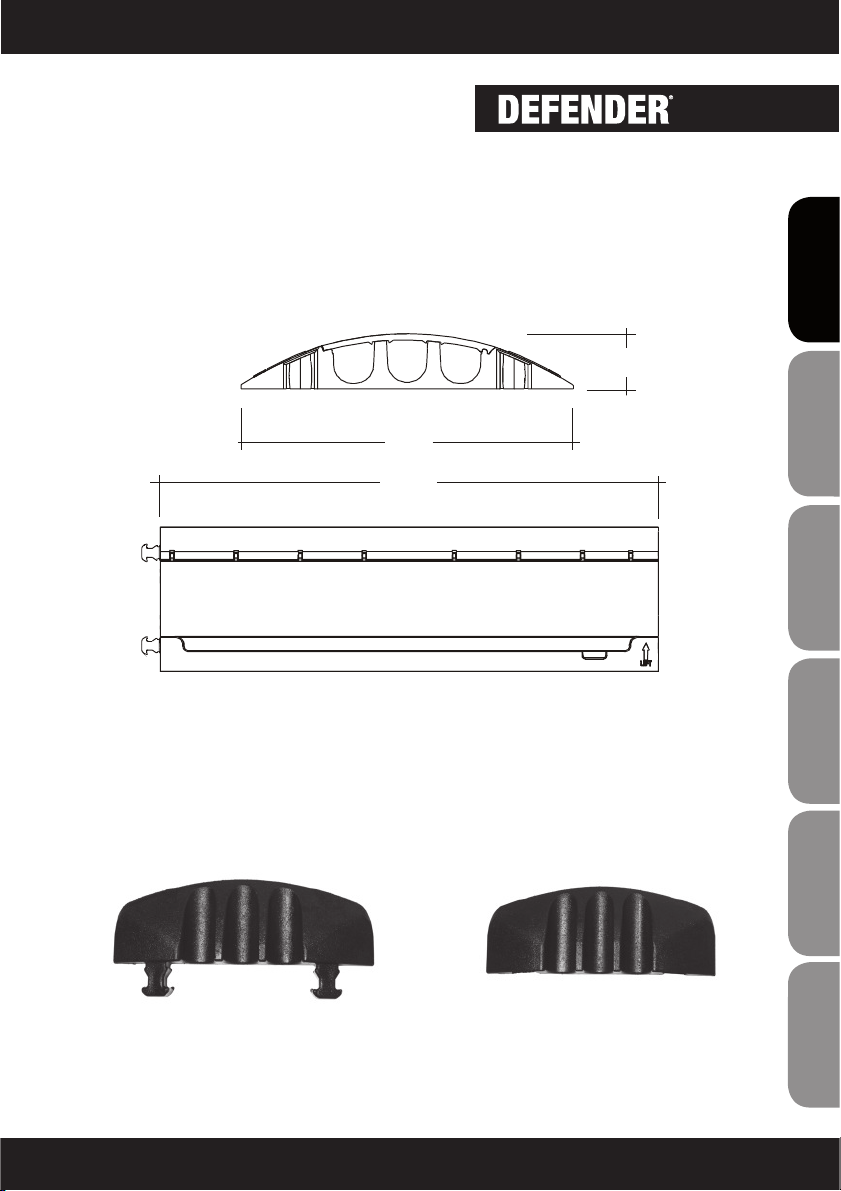

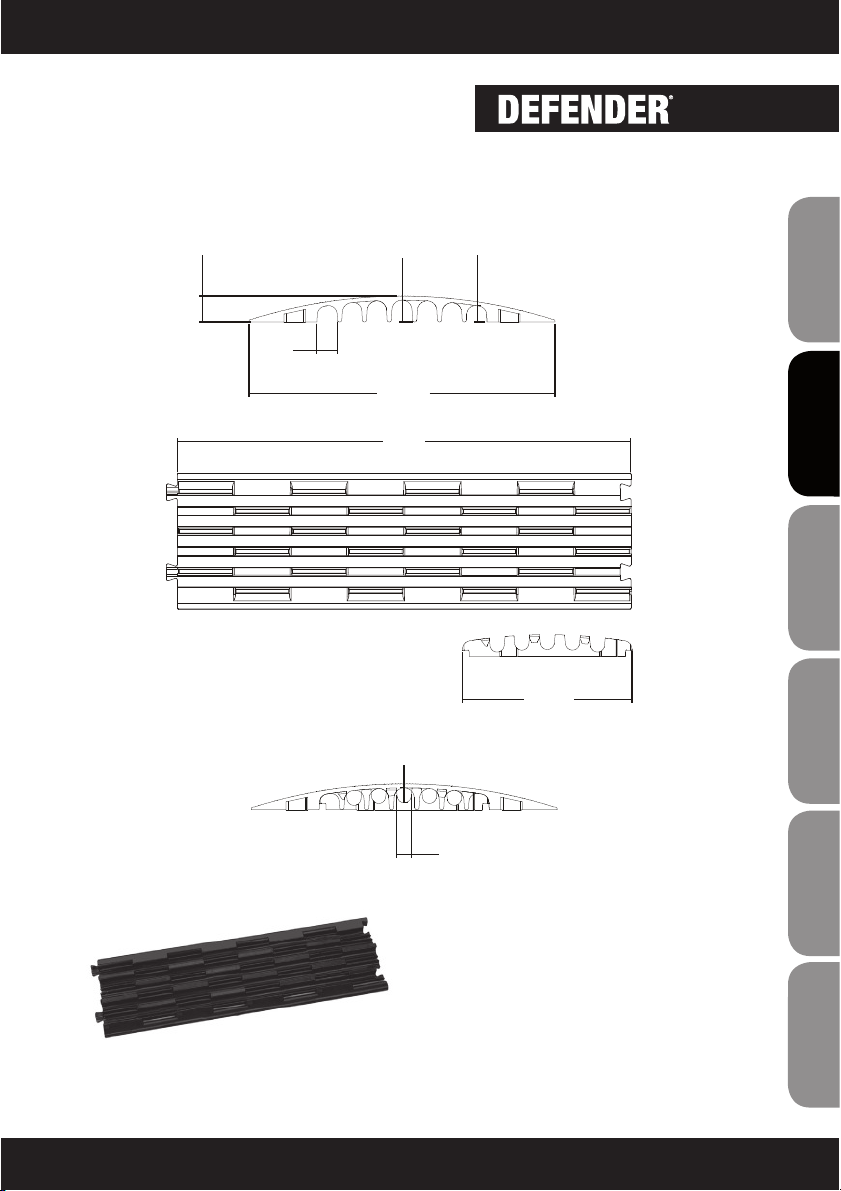

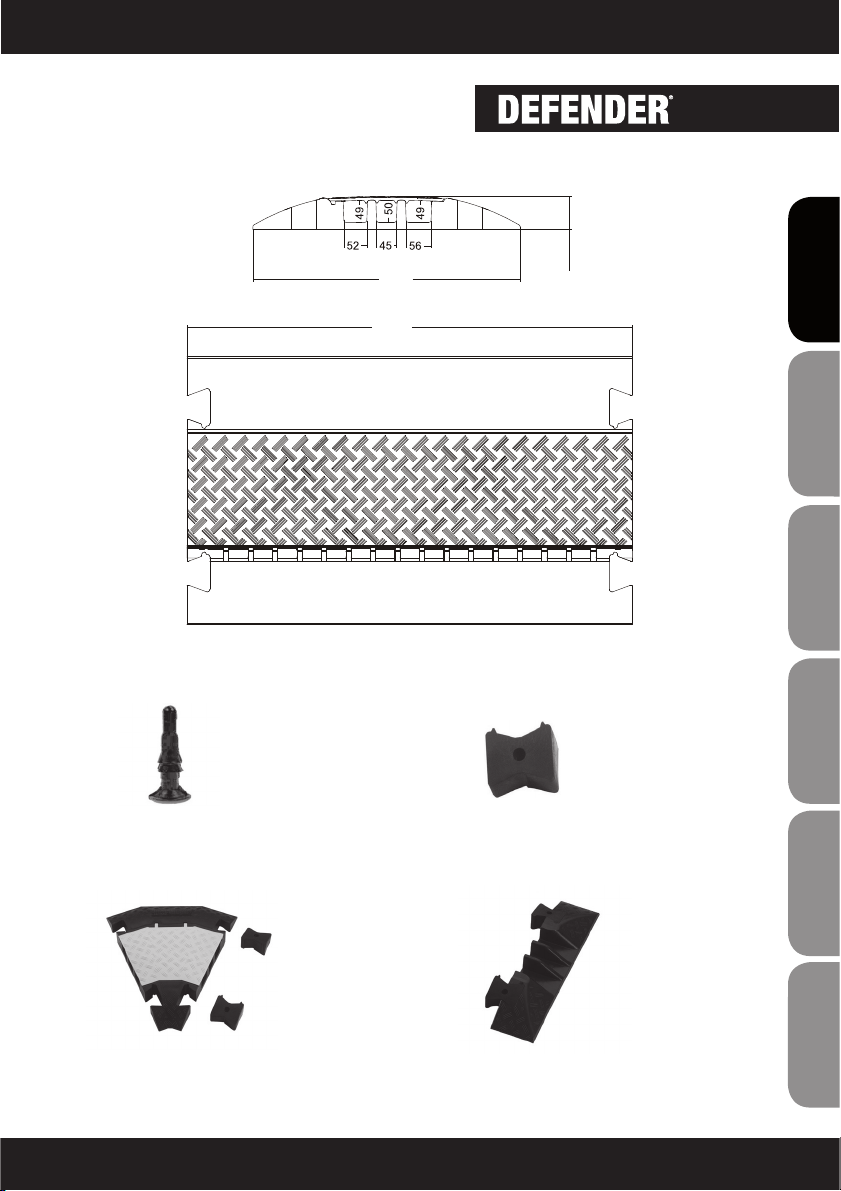

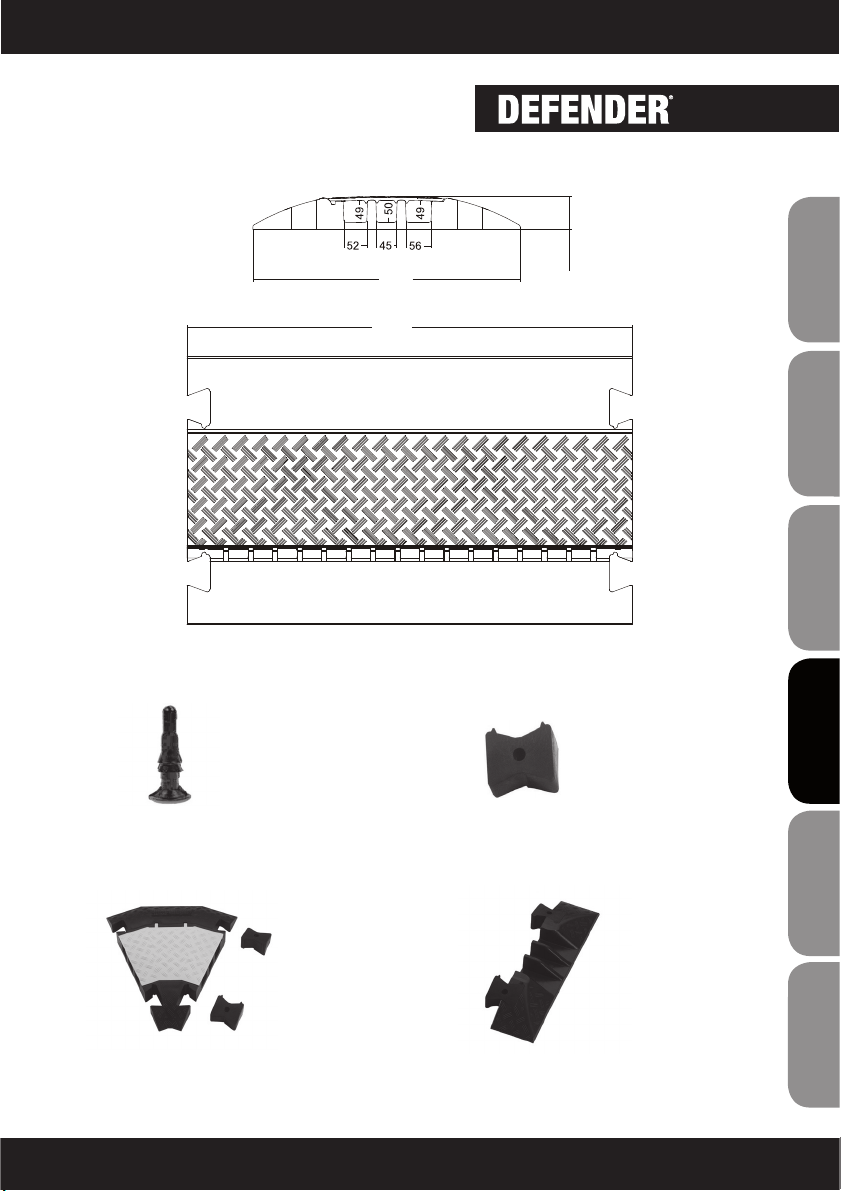

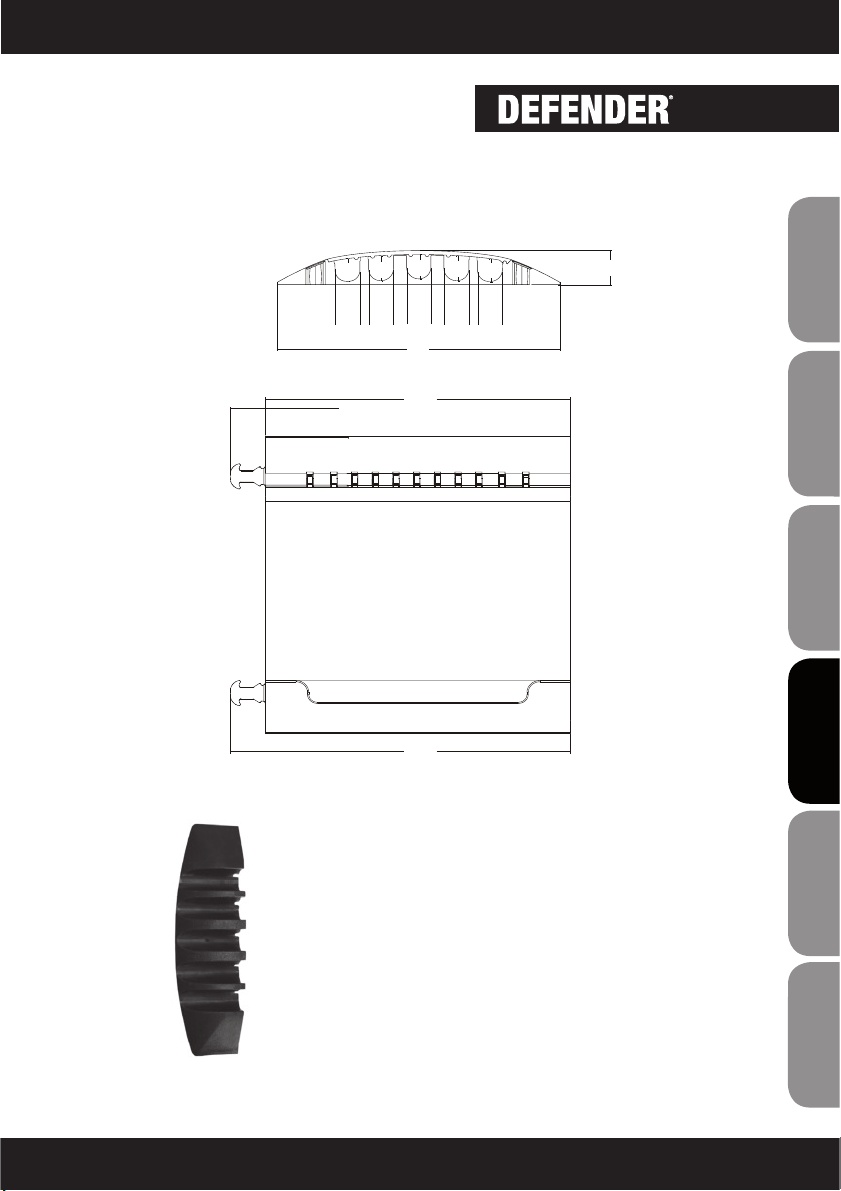

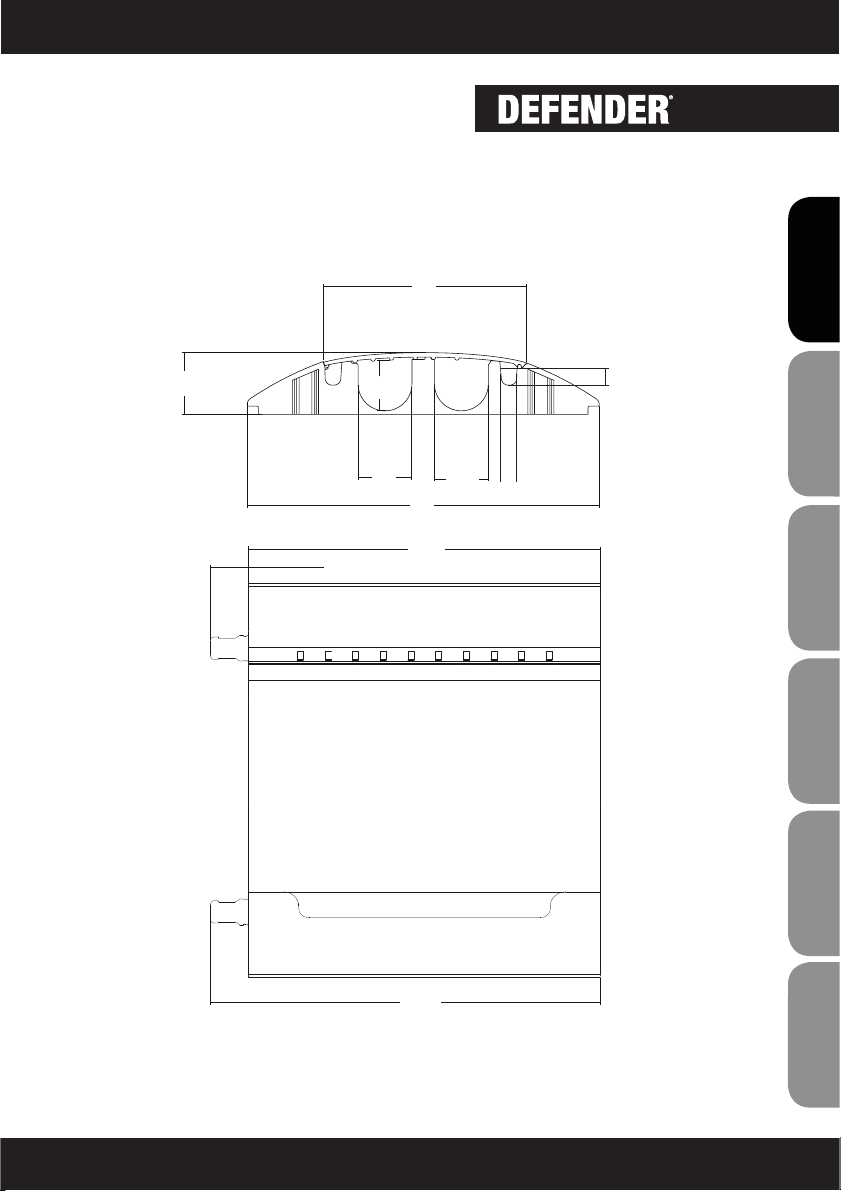

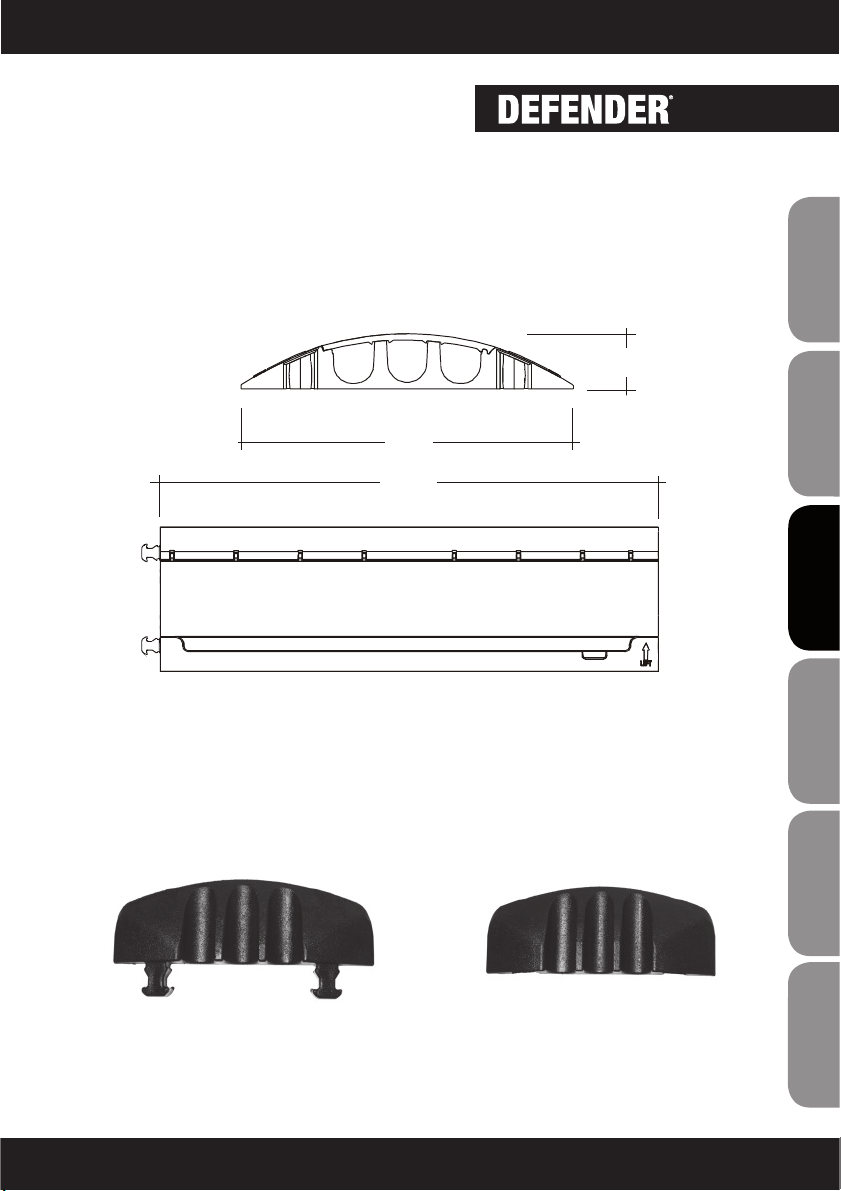

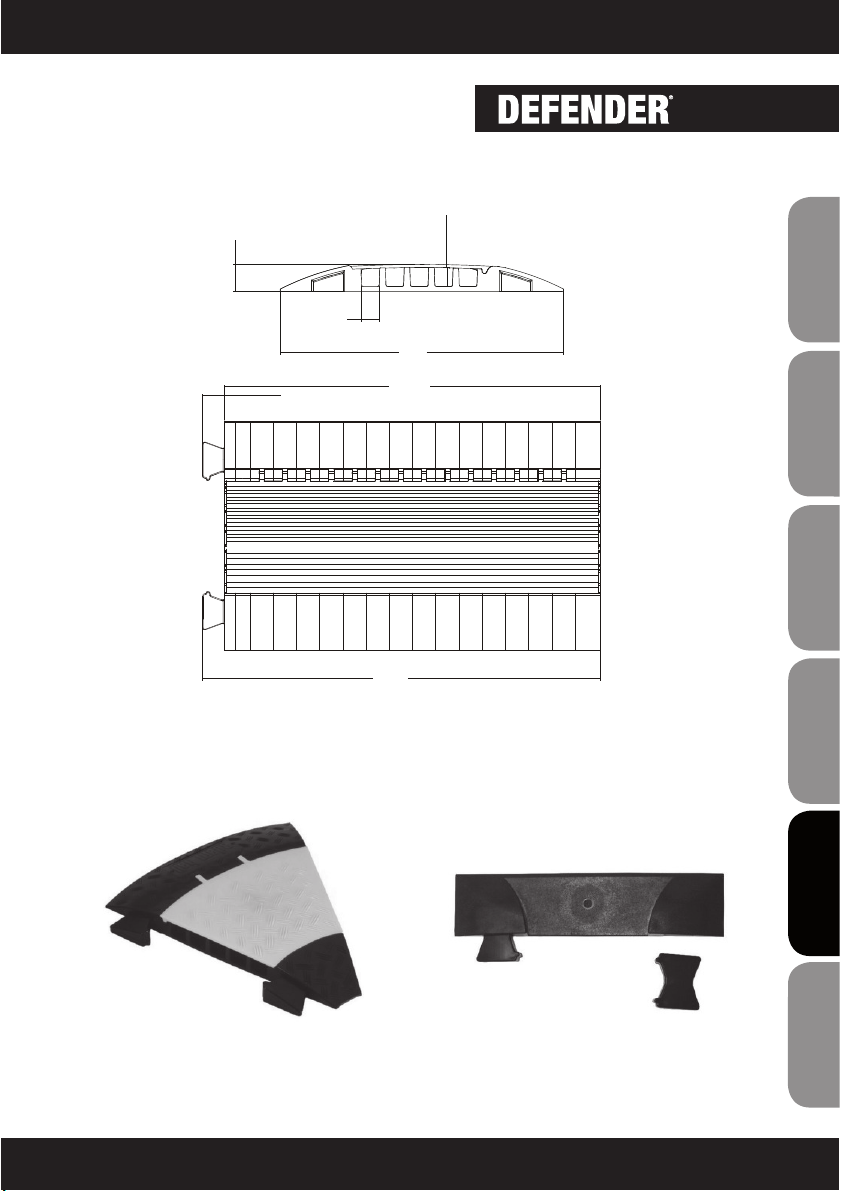

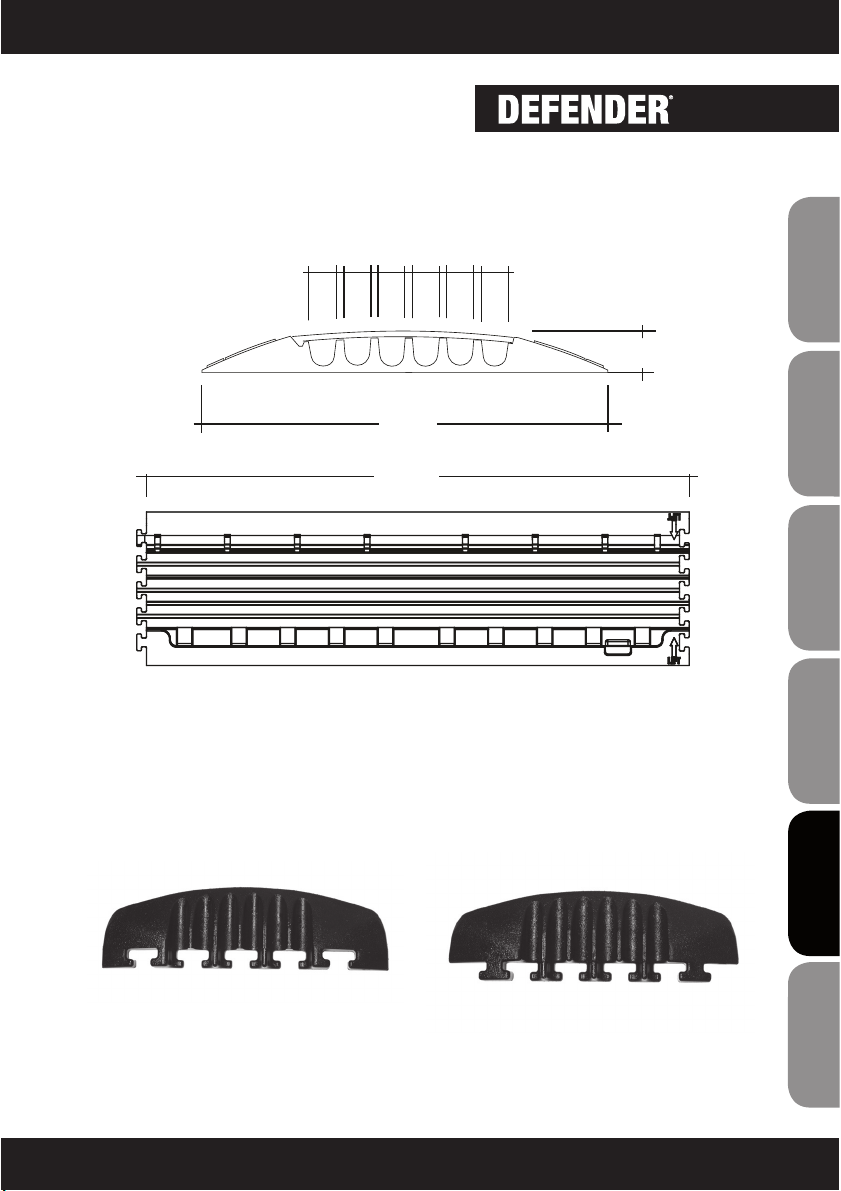

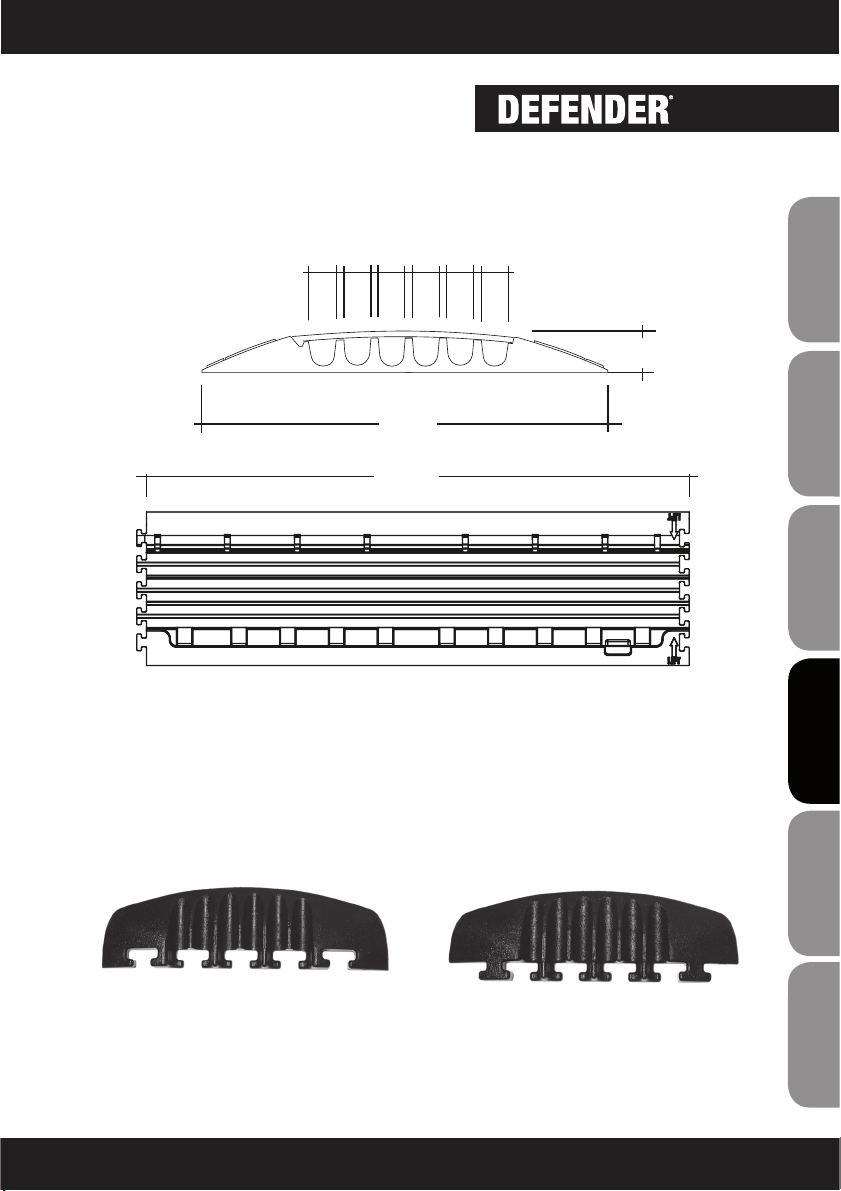

ENGINEERING DRAWING

Accessories:

DEFENDER MINI End ramp male DEFENDER MINI End ramp female

Page 6

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

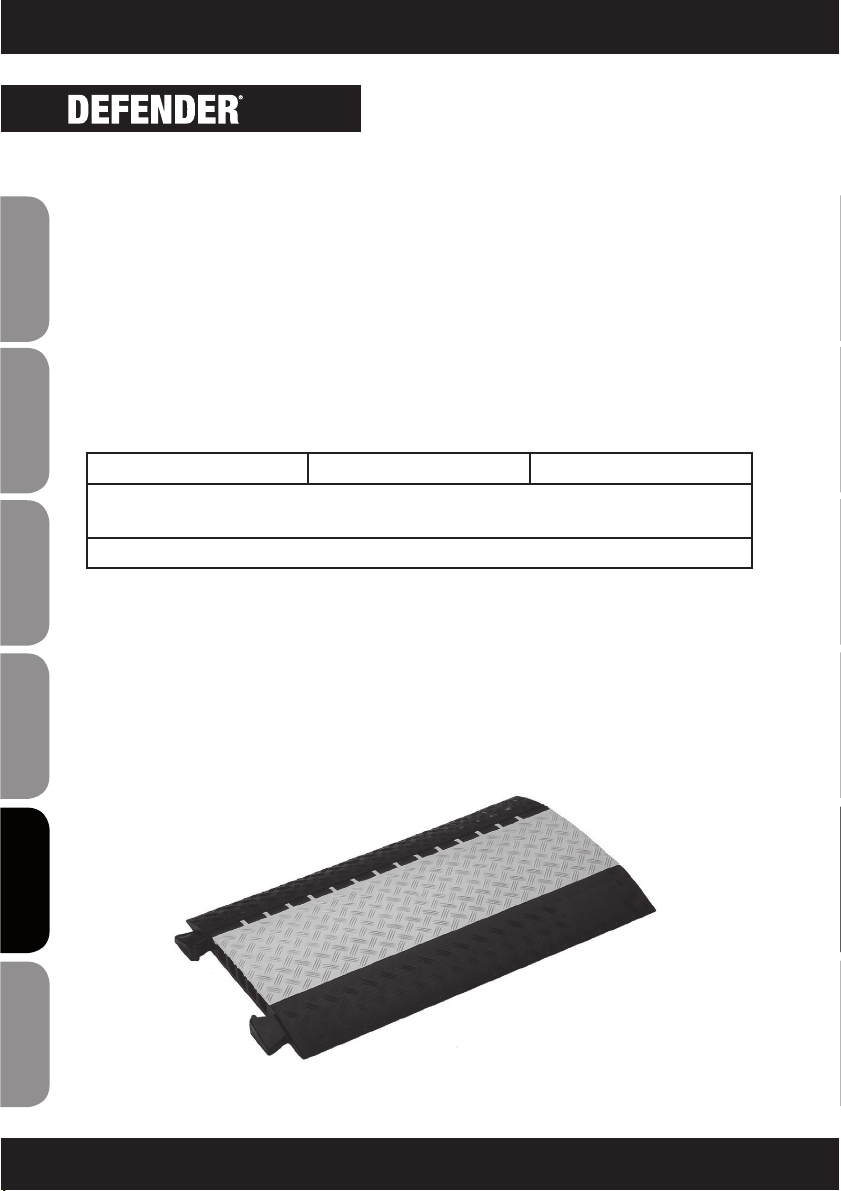

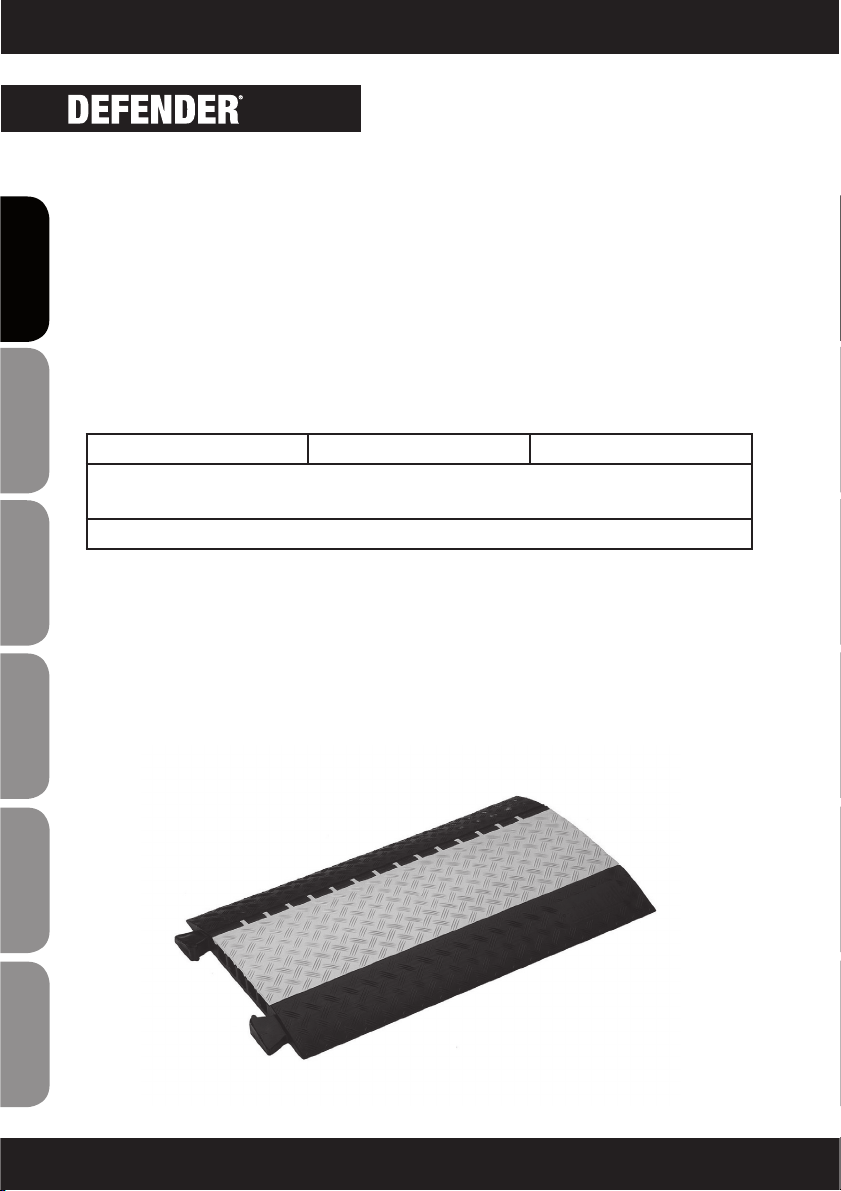

DEFENDER MIDI

The Defender Midi was developed as a solution for applications between the Defender Compact and Defender III. This cable crossover features ﬁve cable channels, moulded connectors and a lower height and lighter weight than the Defender III. The load bearing capacity is similar to that of the Defender III!

MIDI 890 x 542 x 54 mm Weight: 11.5 Kg Safe load: ca. 5t on a surface area of 20 x 20 cm. Generally, any street-legal vehicle can

drive over this crossover. Range of application: As with MINI, but also construction sites, streets, etc.

Page 7

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

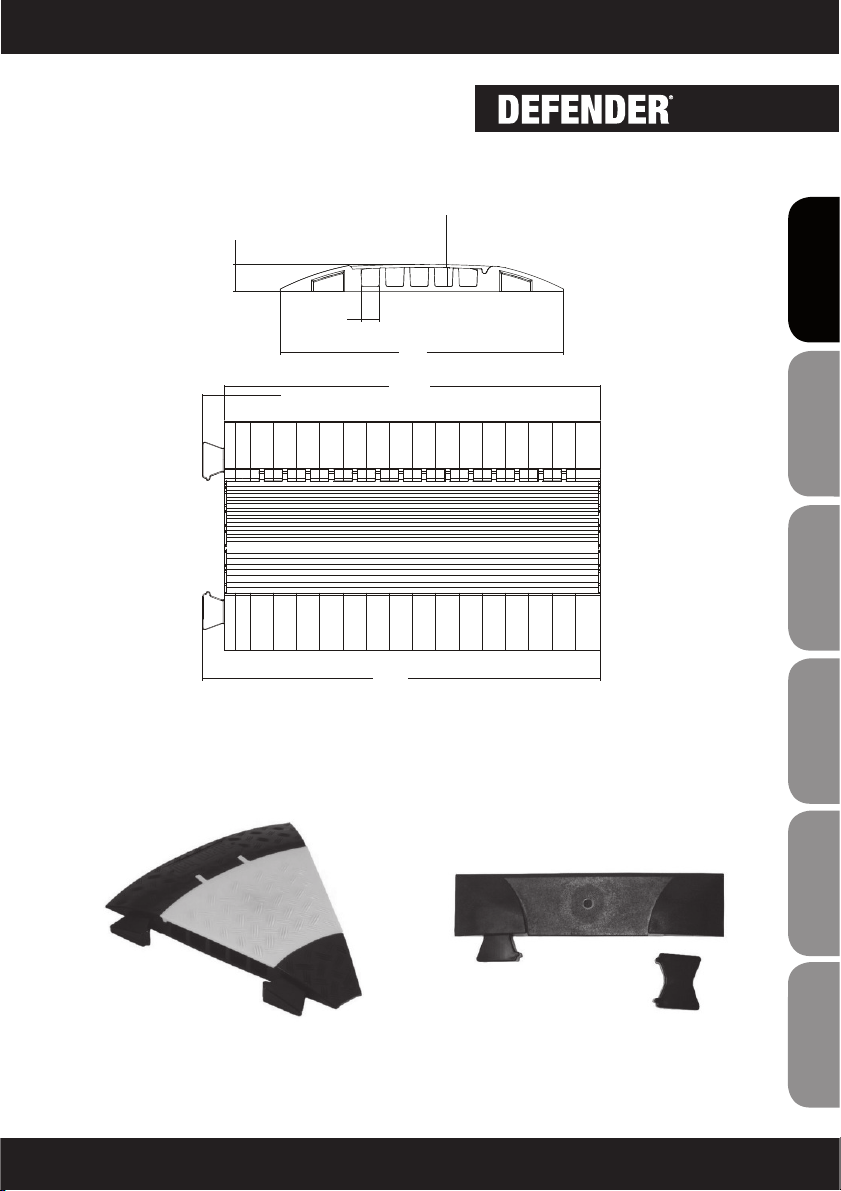

942

890

542

ENGINEERING DRAWING

Accessories:

DEFENDER MIDI 45° curve DEFENDER MIDI End ramp

Page 8

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

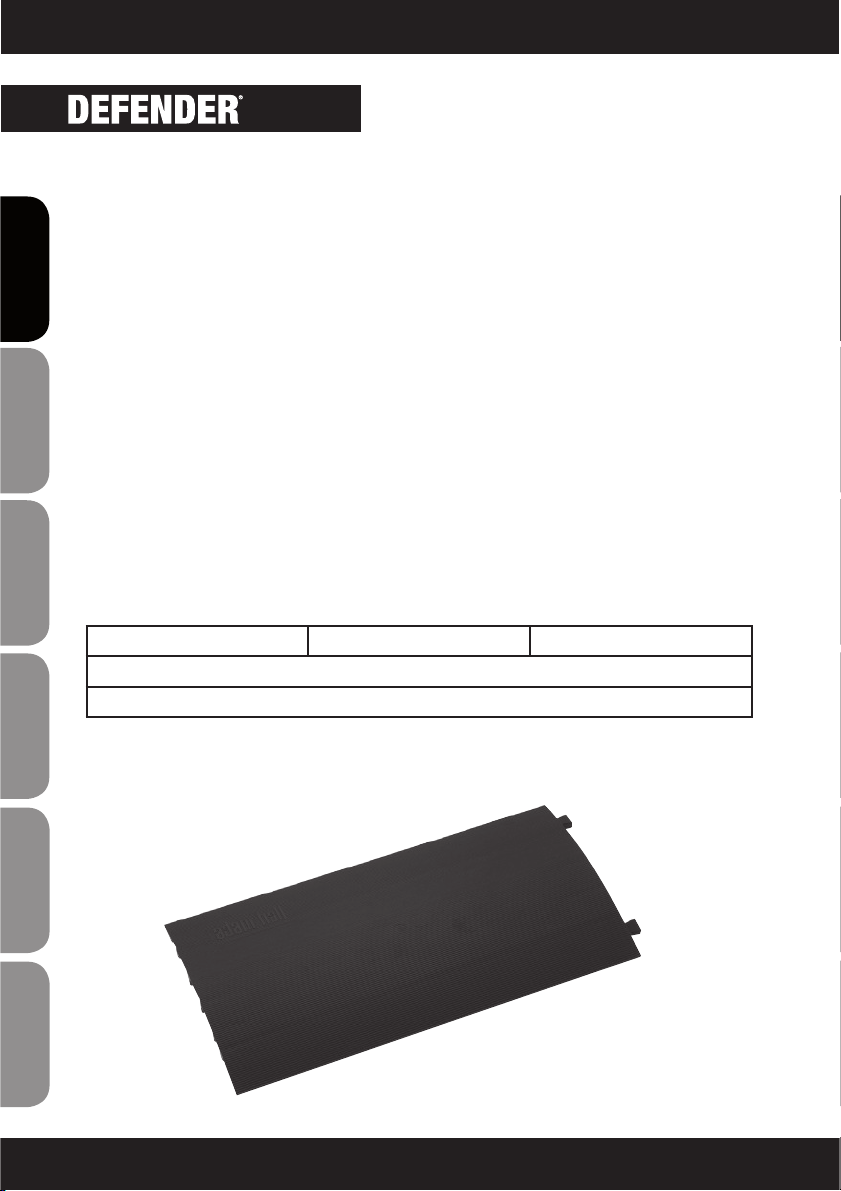

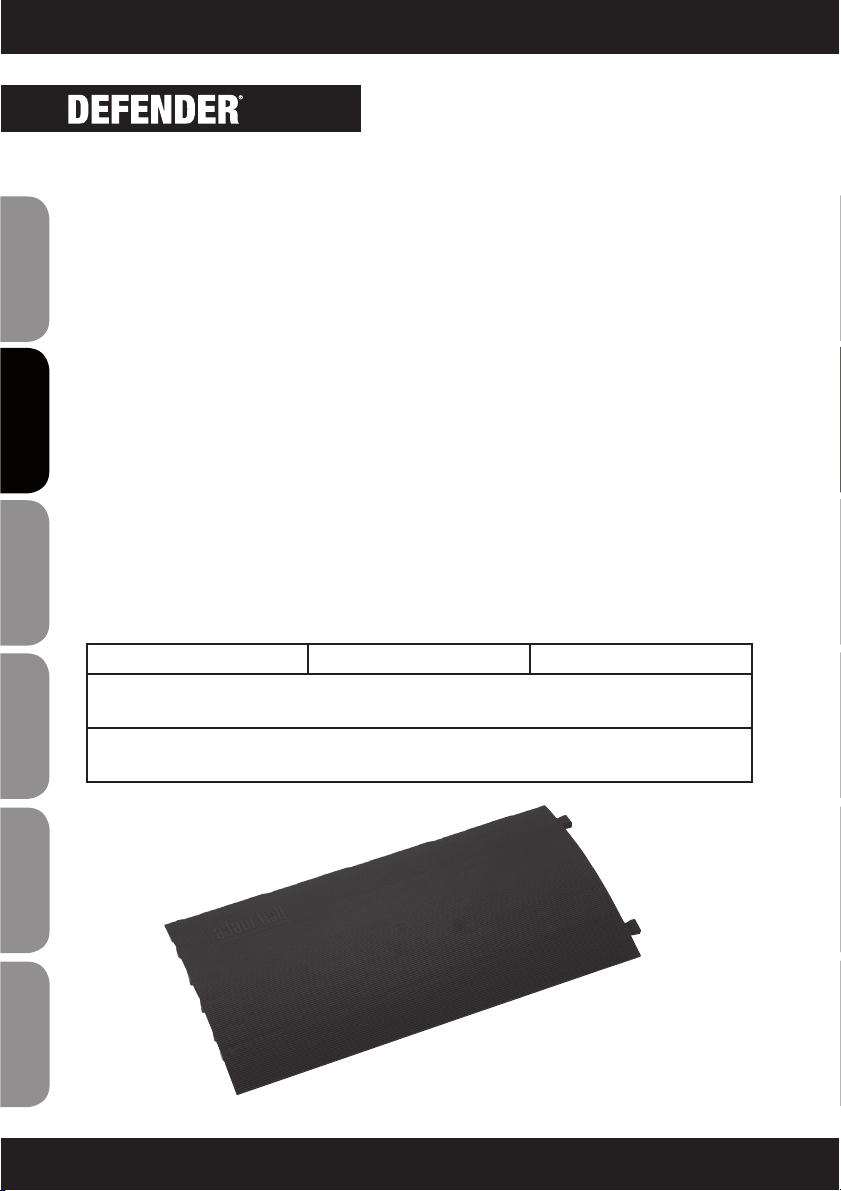

DEFENDER COMPACT

The affordable variant of the Defender III system. The arrangement of supports moulded into the bottom permits the Defender Compact to be laid over numerous cables, supporting the weight of crossing vehicles. Black polyurethane construction with a ribbed non-slip surface. The ultimate enhancement for heavy loads: The unique Defender Compact base with a weight of 3.5 kg is attached to the Defender Compact cable crossover to form a single unit. Thus reinforced, the Defender Compact cable crossover can withstand even high loads. Even forklifts and lifting trucks can now drive over this crossover without problems. Five cable channels with a diameter of 22 mm each provide ample space for many applications. If multiple DEFENDER Compact cable crossovers with a base are assembled in a line, the row now remains ﬂat as stable row even when driven over by a car.

This simple cable protector is a so-called "drop over" crossover. First you run your cables and then cover them with the COMPACT. If you have chosen the COMPACT with BASE, ﬁrst assemble the BASE into a ﬁxed LINE. Now run your cables on the base before covering both with the COMPACT. The bars of the COMPACT engage in the BASE and connect both to form a ﬁxed unit. You can make the line more rigid by laying the COMPACT so that it is offset in relation to the BASE.

COMPACT 805 x 435 x 37 mm Weight: 3.5 Kg Safe load: Pedestrians, bicycle Range of application: Mainly in halls, at trade fairs, etc.

Page 9

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

Base

804

435

241

ENGINEERING DRAWING

Accessories:

DEFENDER COMPACT Base

Page 10

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER NANO

The smallest unit, with great potential. Light, professional, wheelchair compatible and universally useable. With its six channels, the DEFENDER NANO meets all expectations for professional cable protection in a minimum of space. Thanks to the addition of this compact, extremely light (only approx. 4 kg!) cable crossover that can be driven on in the familiar black/yellow design, the compact segment of the series is now complete. Like all of the DEFENDER cable crossovers, the DEFENDER NANO is resistant to oil, acids & petrol and has a patented selfcleaning hinged closure.

NANO 1000 x 280 x 32 mm Weight: 4.47 Kg Safe load: ca. 2t on a surface area of 20 x 20 cm. Compatible with lifting trucks. Not

useable in road trafﬁc. Nevertheless, cars can drive over the crossover slowly. Range of application: Trade fairs / walkways / marketplaces / Christmas markets /

workshops / warehouses / shopping centres / department stores / etc.

Page 11

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

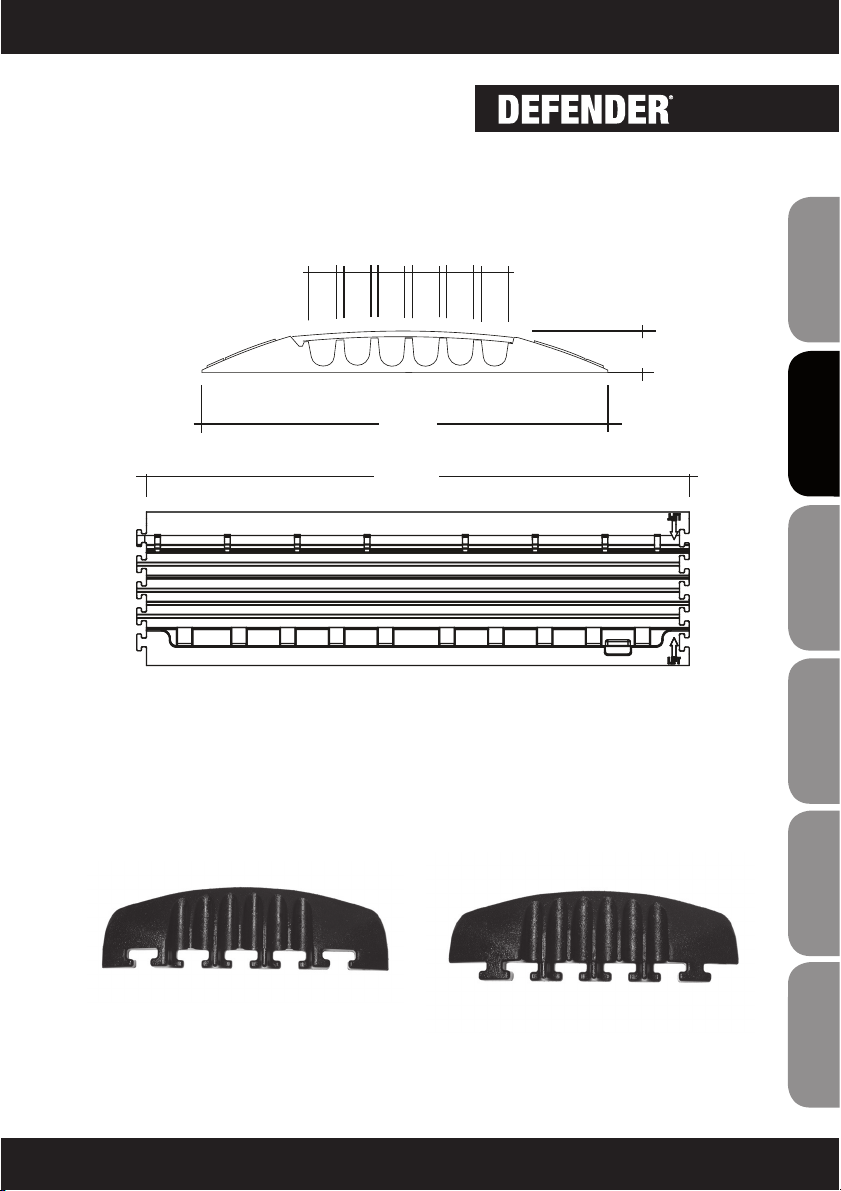

1000

280

17 17 17 17 17 17

ENGINEERING DRAWING

Accessories:

DEFENDER NANO End ramp DEFENDER NANO End ramp

Page 12

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

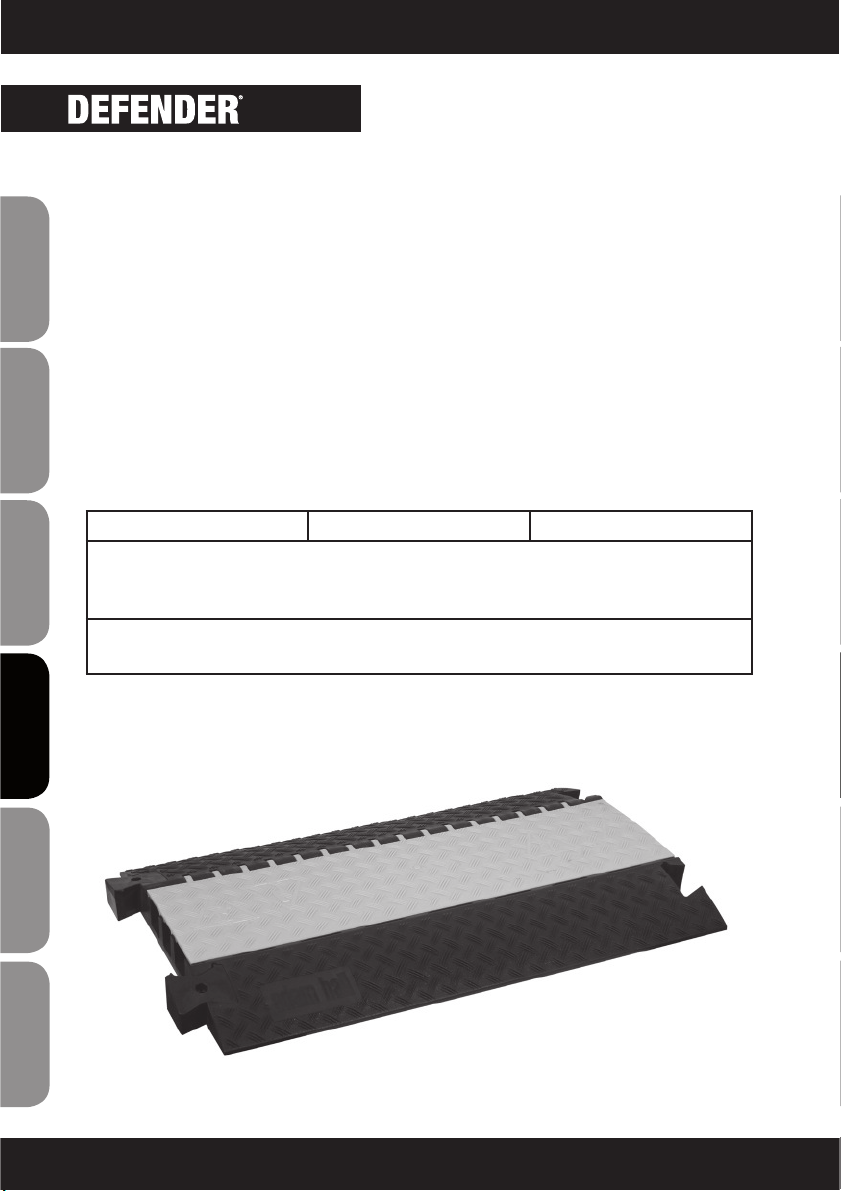

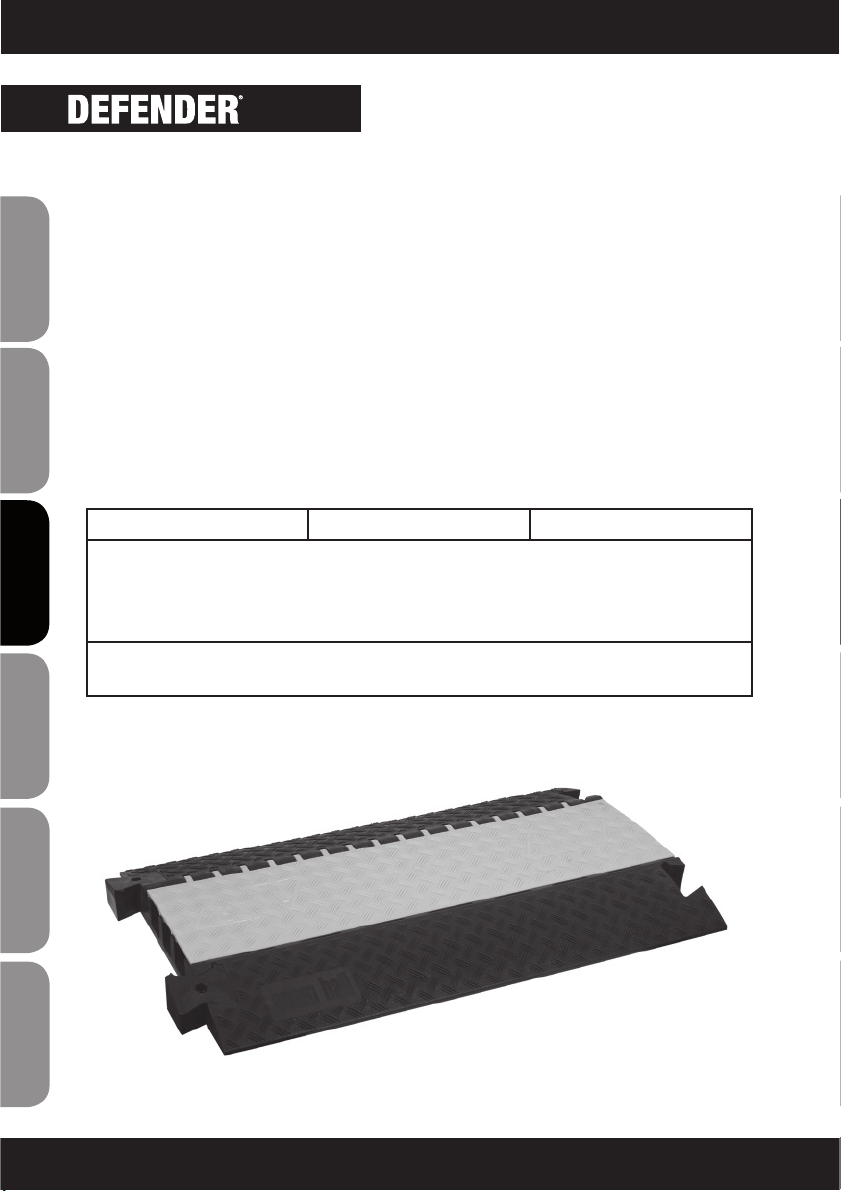

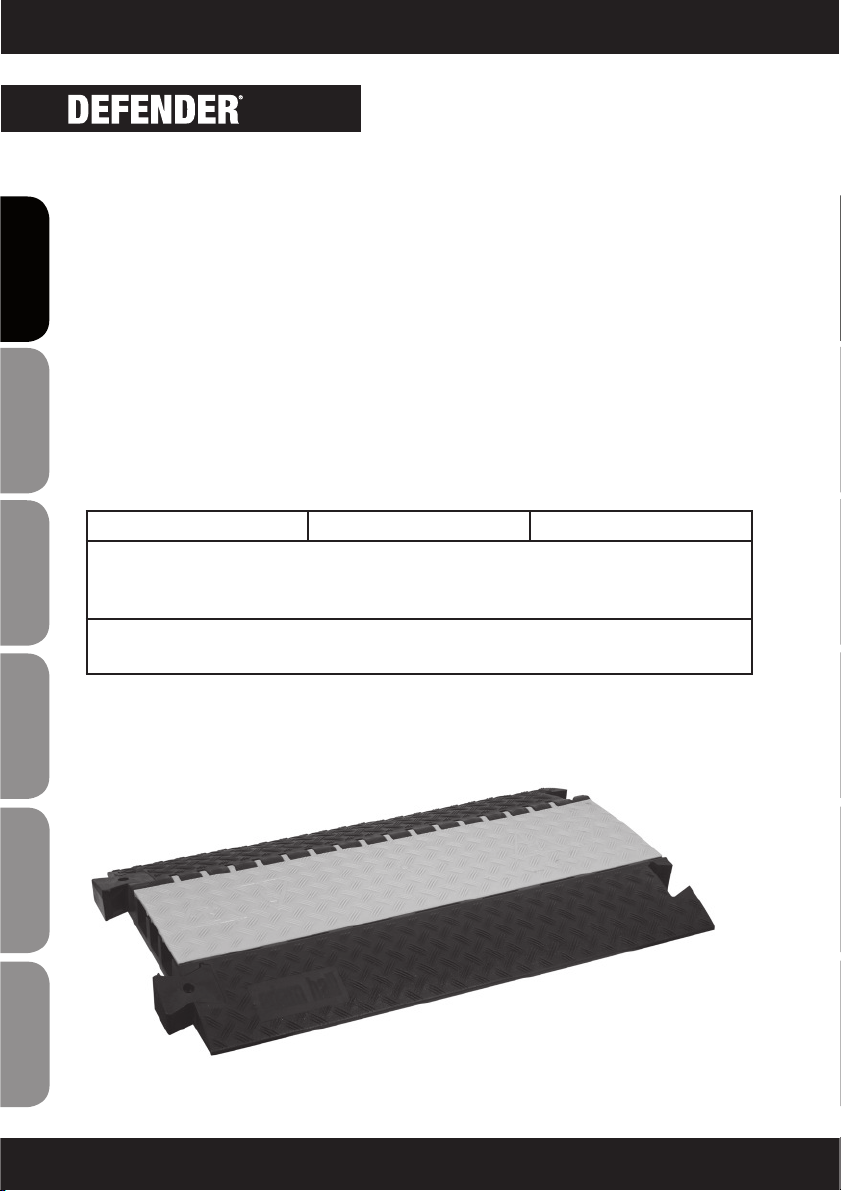

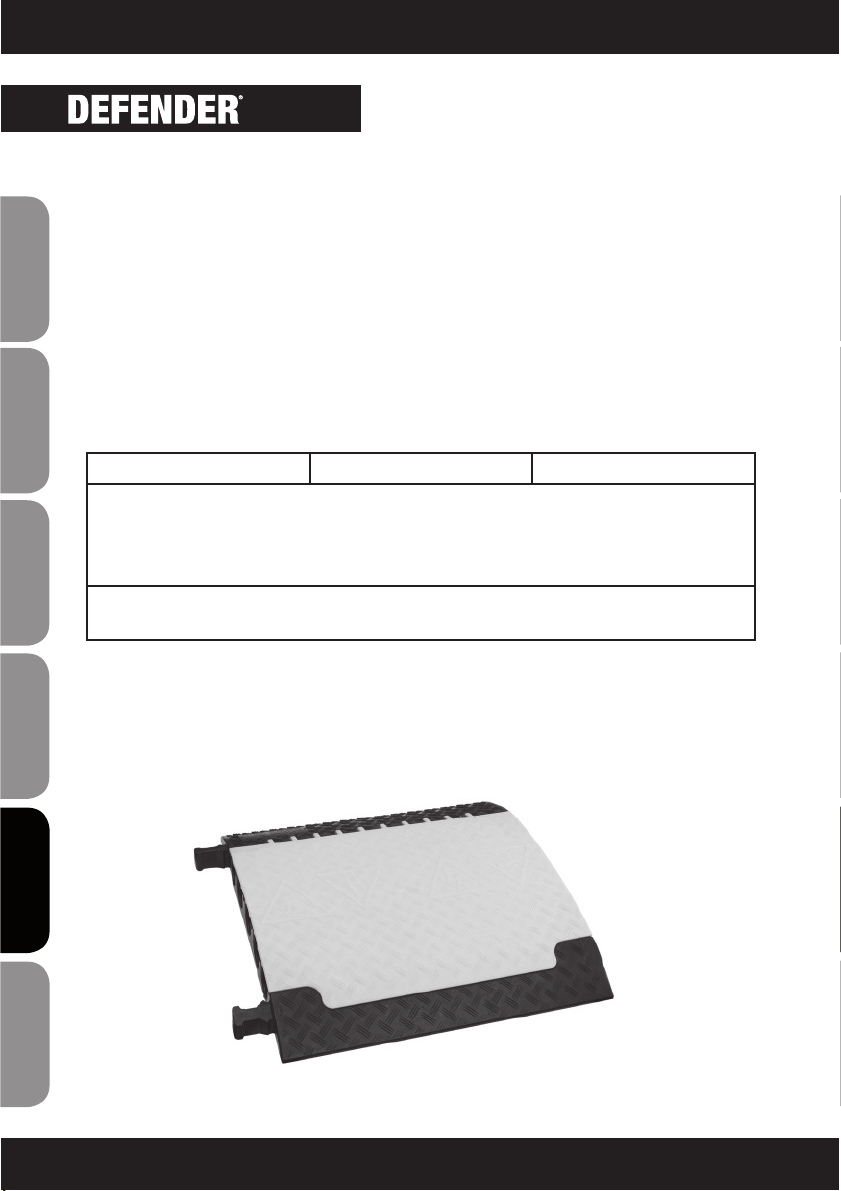

DEFENDER III

Our top seller. Black polyurethane construction with textured non-slip surface and highly visible yellow polyethylene lid and three cable channels. The crossovers can be joined together by connector plugs available individually. Each crossover comes with one pair of connector plugs. The new lid with patented hinge (EU Patent No.: EP1366550) now remains open while cables are laid. The integral zipper fastener provides improved protection from dirt and/or tearing off of the lid in comparison with conventional hook-and-eye fastener systems. A complete range of accessories expands the Defender III into a ﬂexible system for protecting expensive cables and multicores.

DEFENDER III 1000 x 600 x 73 mm Weight: 22 Kg Safe load: ca. 5t on a surface area of 20 x 20 cm. Generally, any street-legal vehicle

can drive over this crossover. Also still permitted by road trafﬁc regulations in terms of height. High stability even in the connected line.

Range of application: As for MIDI and MINI, but for larger cables.

Page 13

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

1000

600

ENGINEERING DRAWING

Accessories:

DEFENDER III 45° curve DEFENDER III End ramp

DEFENDER III Lid fastening bolts DEFENDER III Connecting plugs

Page 14

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

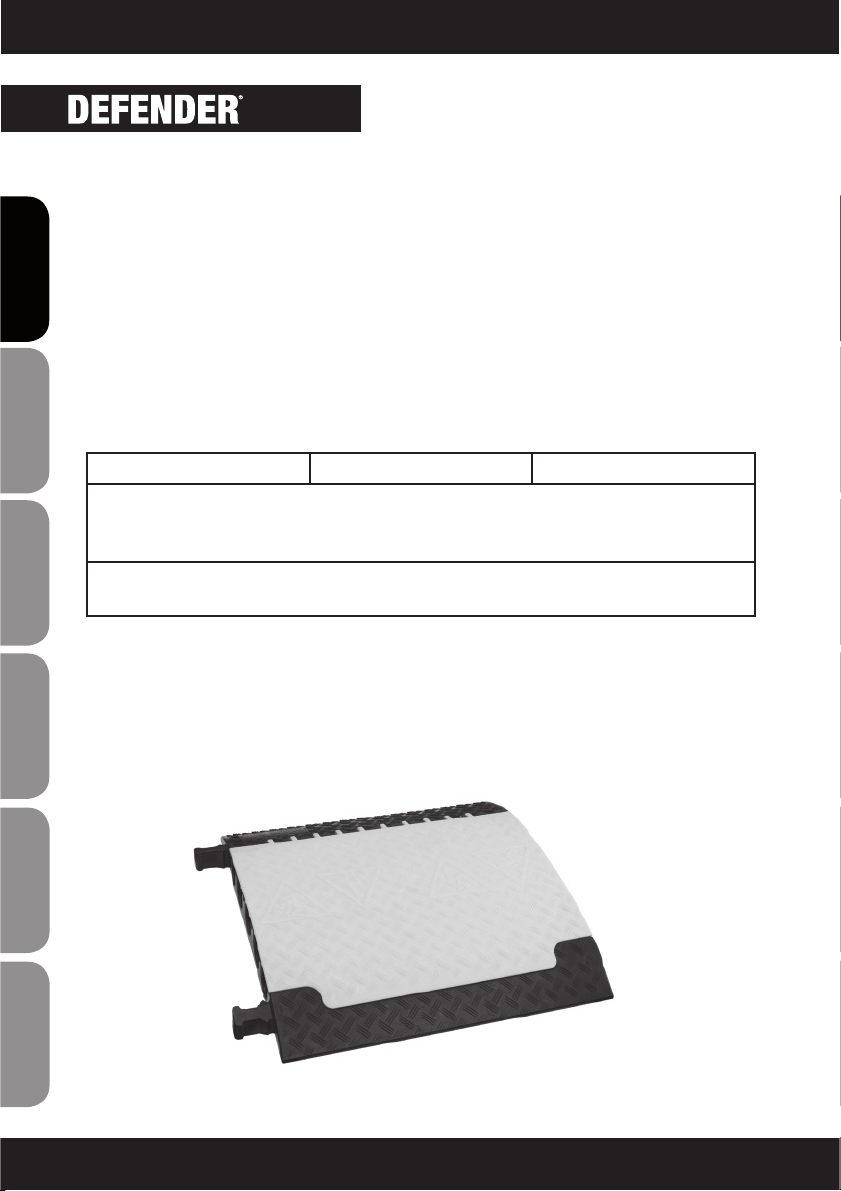

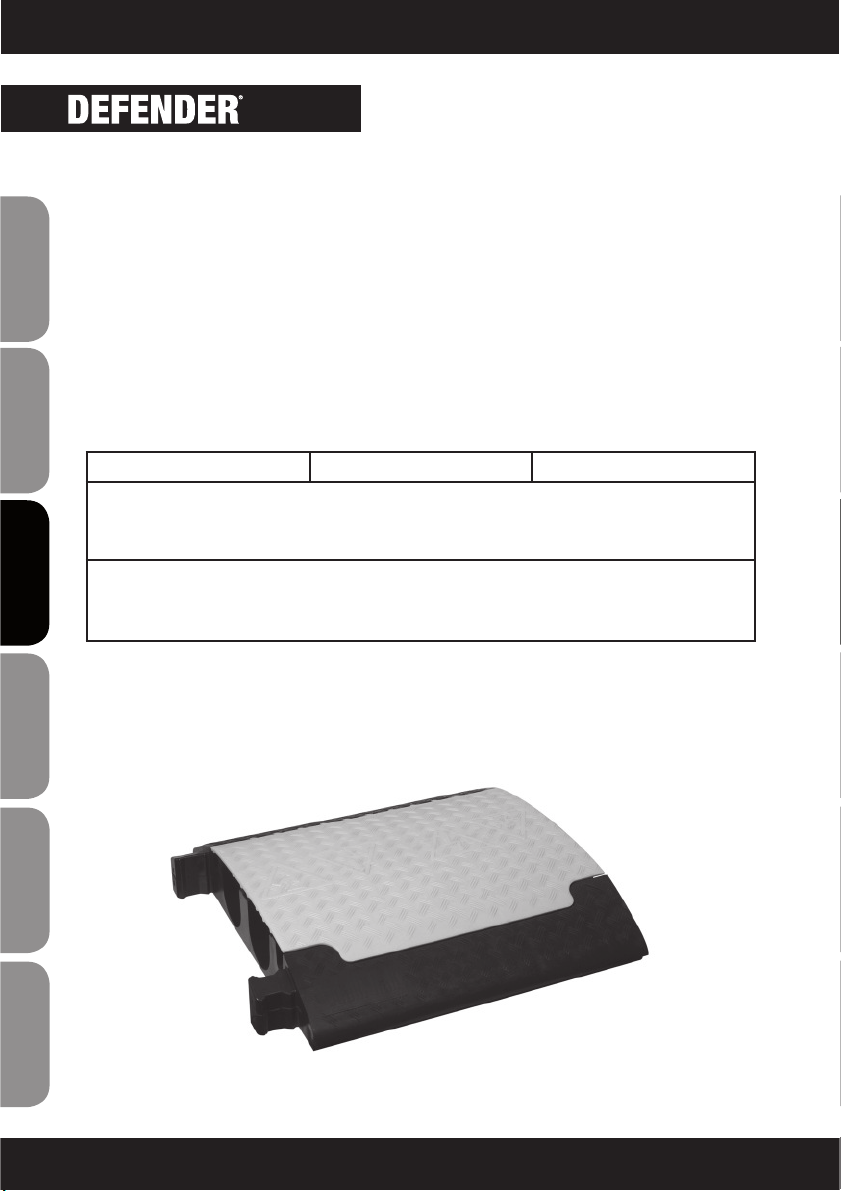

DEFENDER XXL

We developed our new ﬂagship of the Defender series in cooperation with the industry and renowned rental companies. Five oversized cable channels – three of which are suitable for C-tube hoses as used by ﬁre brigades (Ø 62 mm). Also provides optimum protection for power cables. Surpasses even the Defender III module in terms of load bearing capacity.

XXL 700 x 696 x 87 mm Weight: 21.4 Kg Safe load: ca. 5t on a surface area of 20 x 20 cm. Generally, any street-legal vehicle

with sufﬁcient ground clearance can drive over this crossover. High stability even in the connected line. Suitable for C-tube hoses.

Range of application: As for the DIII - however, please ensure compliance with road trafﬁc regulations (higher than 75 mm)

Page 15

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

696

61 62 60 62 61

59 65 63 65 59

700

780

ENGINEERING DRAWING

Accessories:

DEFENDER XXL End ramp

Page 16

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER ULTRA-L

This cable crossover was developed in cooperation with suppliers for major events. This heavy-duty crossover features two oversized cable / hose channels for lines up to 120 mm (e.g., 2 large ﬁre hoses), fragile connections and/or connector housings not exceeding 100 mm. Please observe your national road trafﬁc regulations for use in public road trafﬁc.

ULTRA L 700 x 783 x 139 mm Weight: 30 Kg Safe load: ca. 5t on a surface area of 20 x 20 cm. Generally, any street-legal vehicle

with sufﬁcient ground clearance can drive over this crossover. High stability even in the connected line.

Range of application: As with Defender XXL, but also construction sites, streets, etc. However, please ensure compliance with road trafﬁc regulations (higher than 75 mm)

Page 17

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

452

138

113

120

783

700

776

ENGINEERING DRAWING

Page 18

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

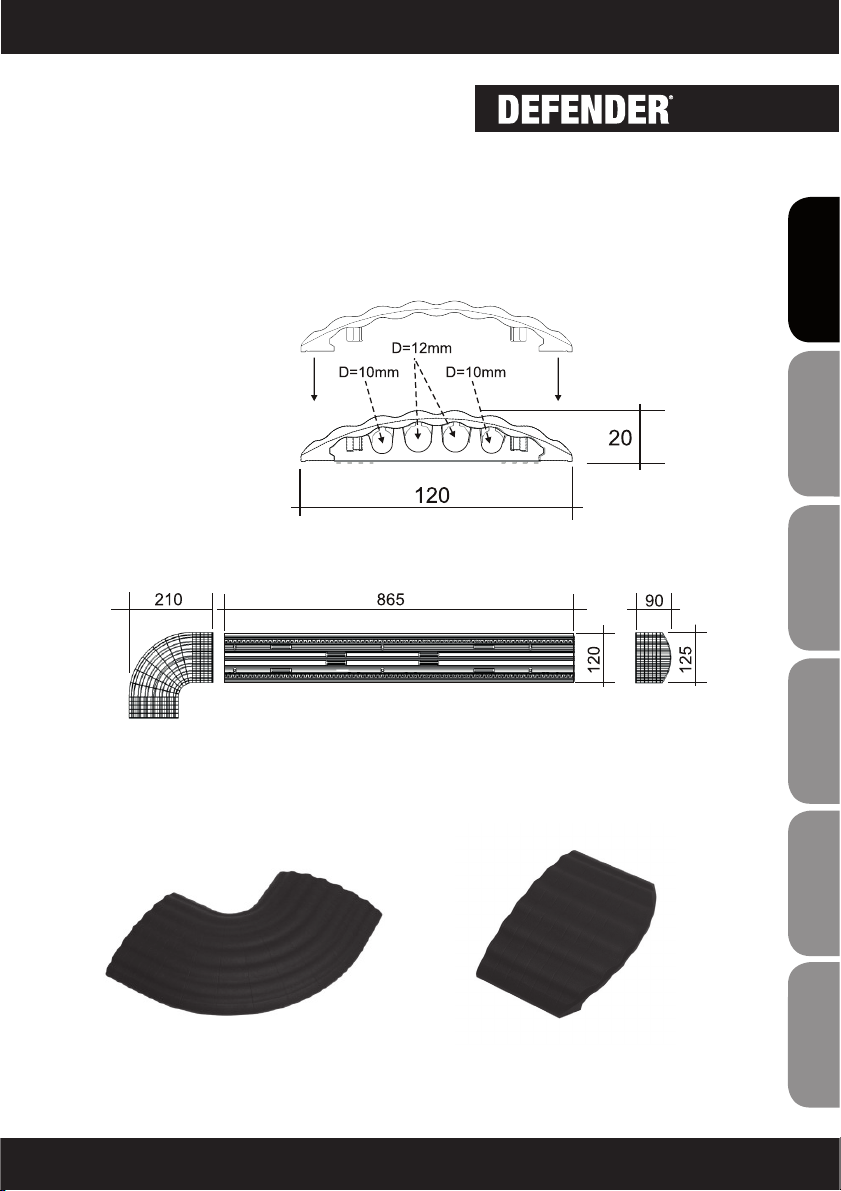

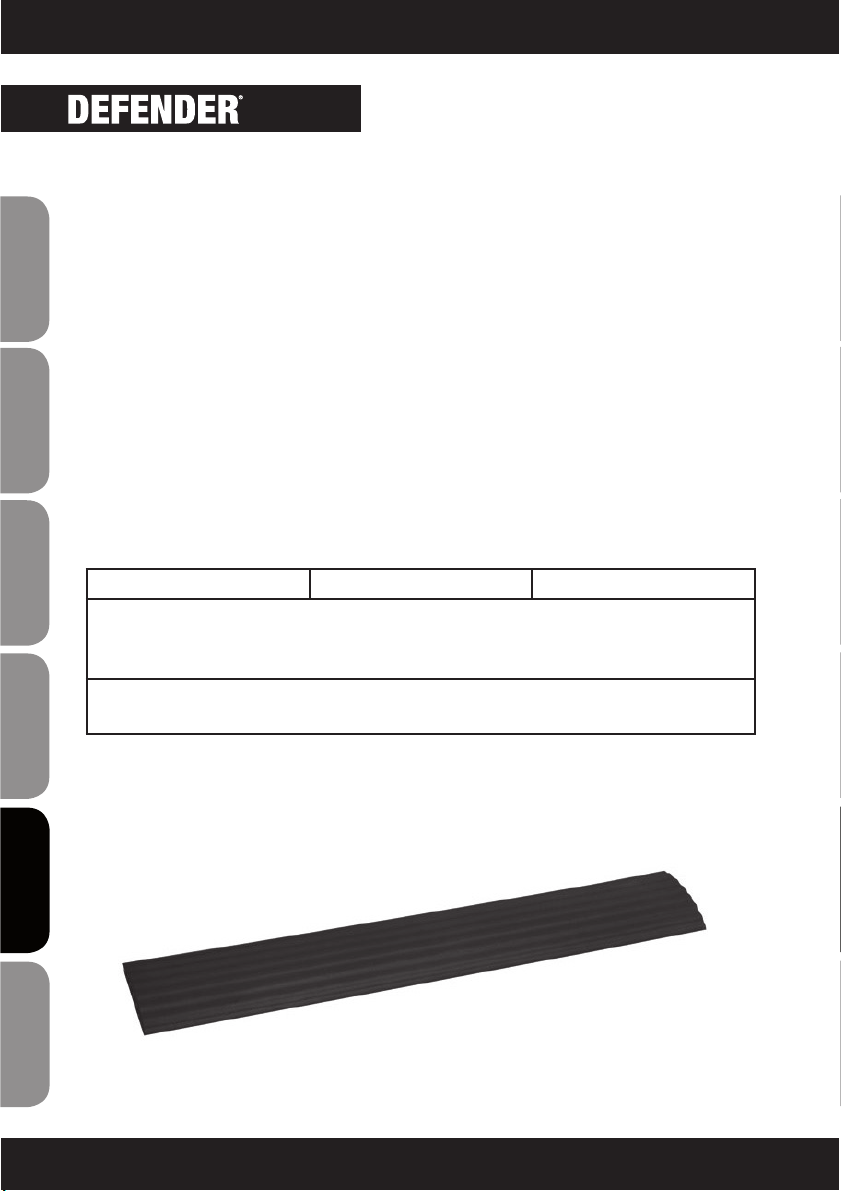

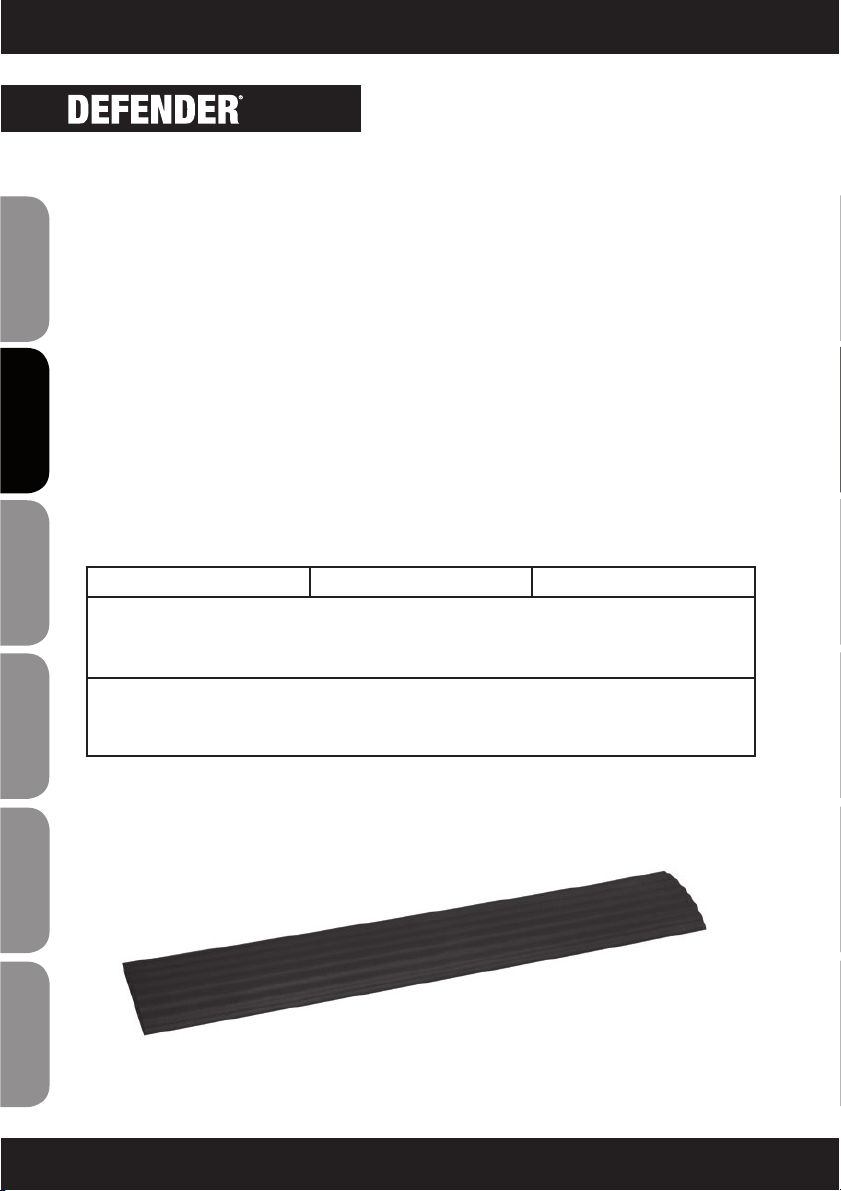

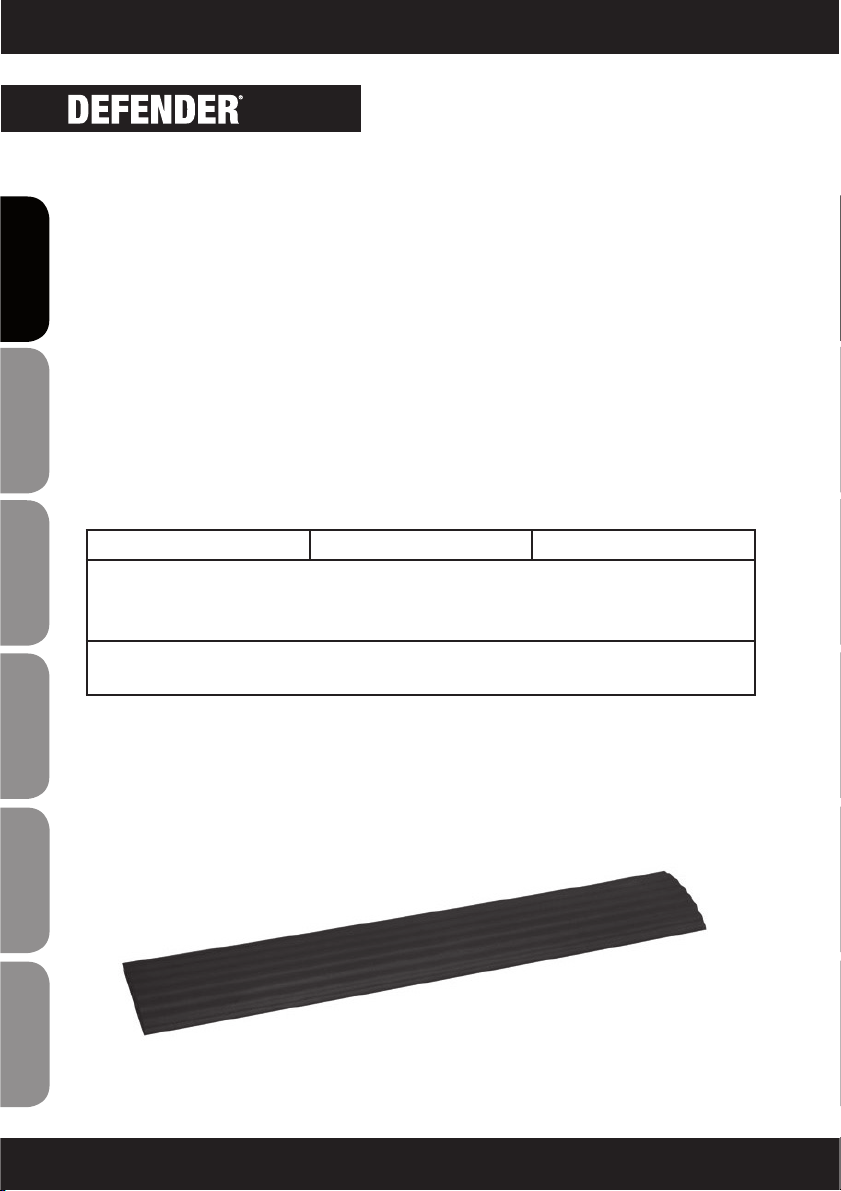

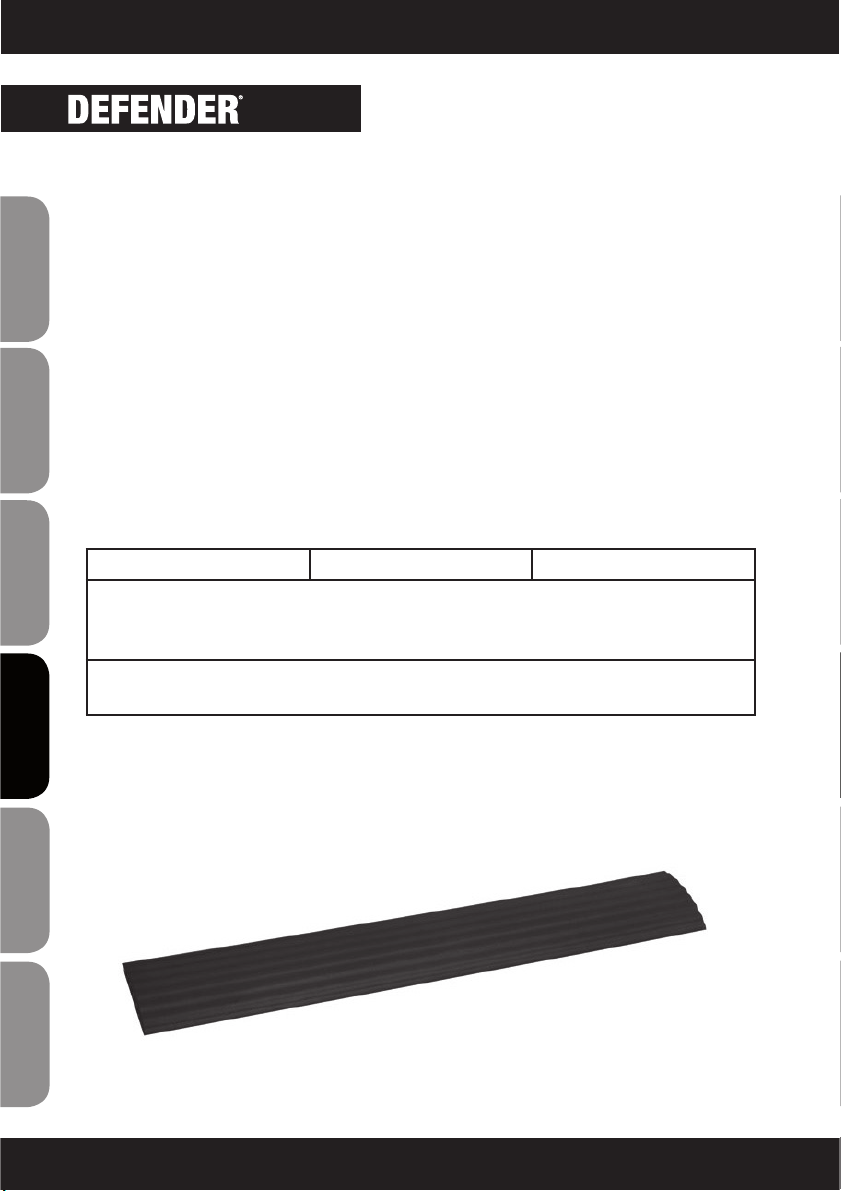

DEFENDER OFFICE

The 4-channel Defender Ofﬁce meets all requirements and guidelines (pursuant to Sec. 3 A1 of the German Work Safety Regulations) for professional cable protection, whether in ofﬁces, in your conference room or at your trade fair booth. You can adapt the length of the cable crossover and the 90° curve to your individual needs at any time. Like the COMPACT with BASE, this cable protector consists of two parts. Unlike all other crossovers, however, this solution does not have any connectors. In order to run a ﬁxed line, the lid must be attached with an offset of approx. 10 cm in relation to the base. In this manner, the lid functions as a connector. The bases and lids can be shortened individually in increments of 10 mm. Both parts are marked with corresponding lines. Please follow these markings to ensure trouble-free functioning.

OFFICE 870 x 110 x 20 mm Weight: 1.5 Kg Safe load: Ofﬁce crossover - can, however, also be driven over by cars / lorries / forklifts

and lifting trucks.

Range of application: Conceivably for all applications, but not very stable in a line, thus preferred applications are in ofﬁces, at trade fairs, etc.

Page 19

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

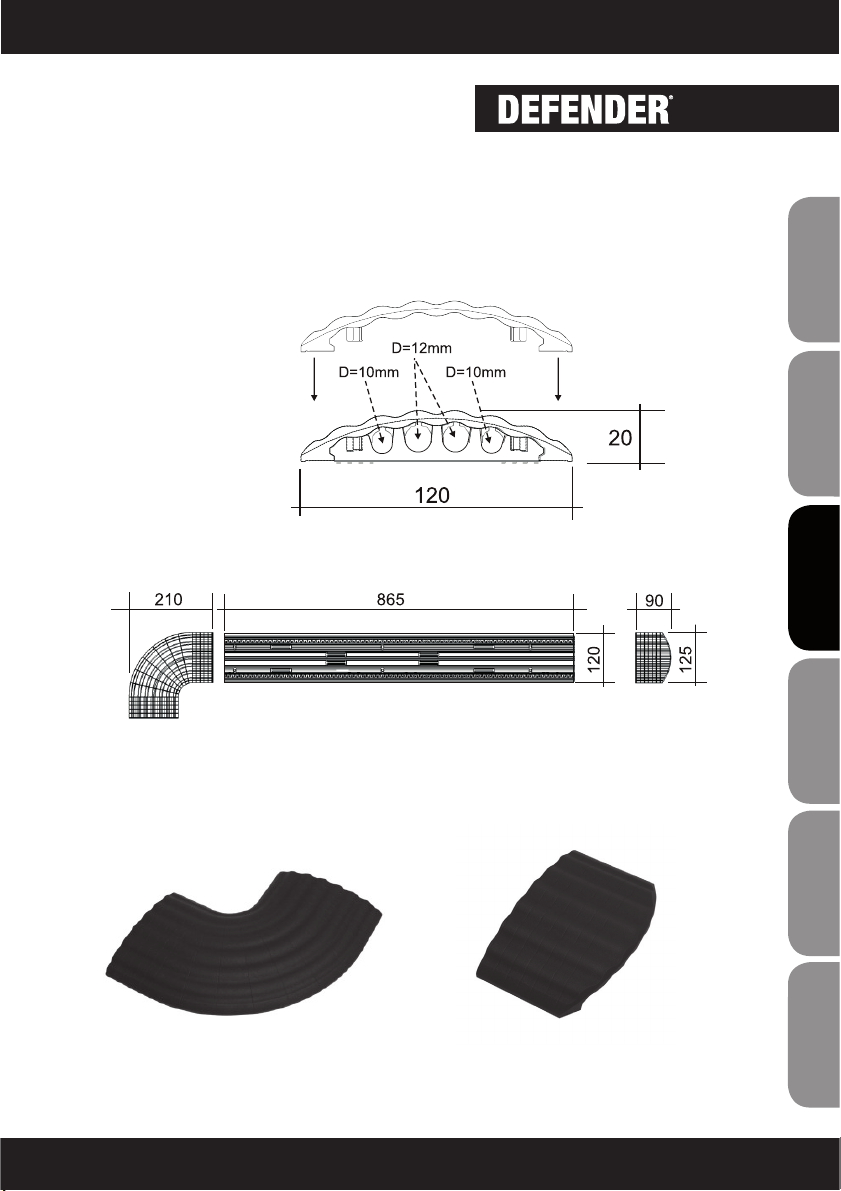

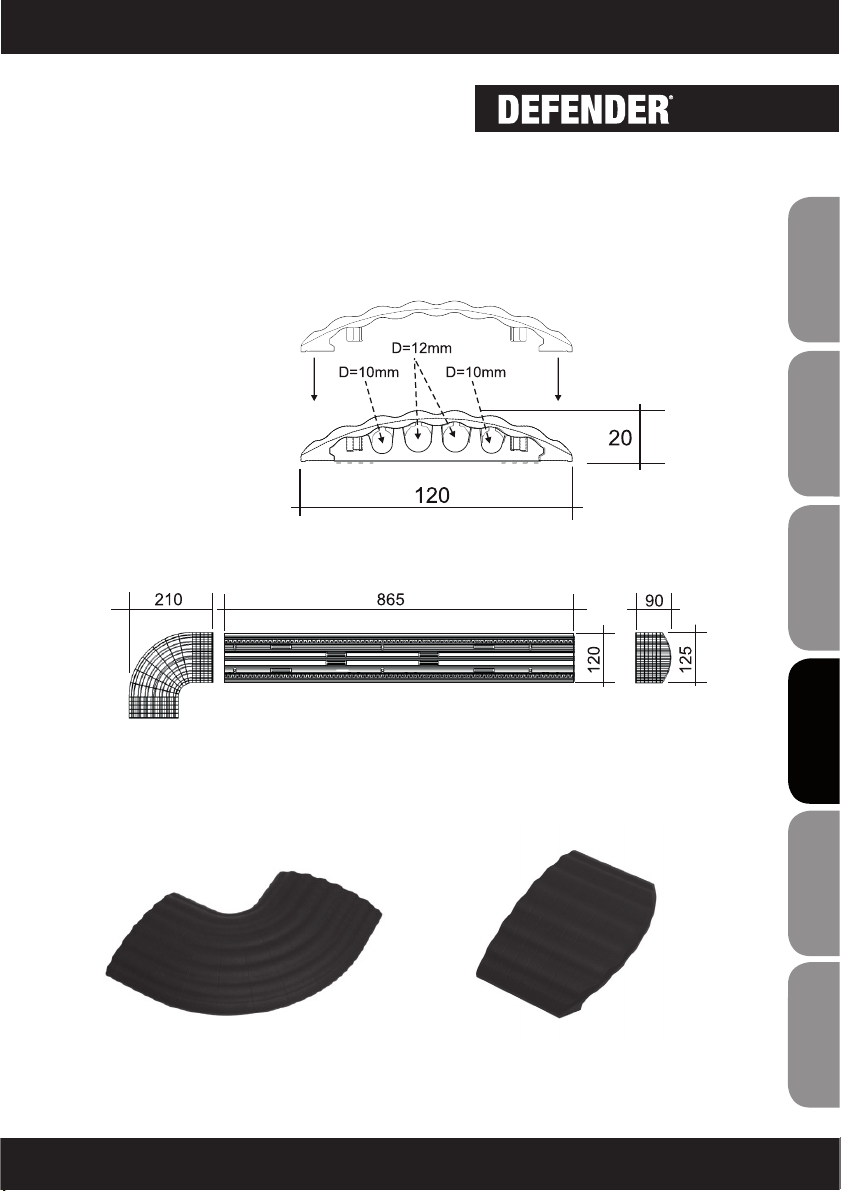

ENGINEERING DRAWING

Accessories:

DEFENDER OFFICE 90° curve DEFENDER OFFICE End ramp

Page 20

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

LIMITED WARRANTY

This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer and Eminence branded products.

The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justiﬁes, additional independent warranty claims towards Adam Hall.

Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from the date of purchase.

The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.

This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.

In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded product in hardware performance.

Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam Hall branded product.

This Limited Warranty does not apply,

- to wear parts (e.g. accumulator)

- to any product from which the serial number has been removed or that has been damaged or rendered defec tive as the result of an accident

- in case of, misuse, abuse, or other external causes

- by operation outside the usage parameters stated in the user´s documentation shipped with the product

- by use of spare parts not manufactured or sold by Adam Hall

- by modiﬁcation or service by anyone other than Adam Hall

These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam Hall regarding the Adam Hall branded product you have purchased.

Page 21

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

LIMITATION OF LIABILITY

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost proﬁts or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages. This limitation of liability however, will not apply to claims for personal injury.

This Limited Warranty gives you speciﬁc legal rights. You may also have other rights that may vary from state to state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.

REQUESTING WARRANTY-SERVICE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which you purchased the product.

EG-DECLARATION OF CONFIRMITY

These products meet the essential requirements as well as the further standards of the EU Directives 199/5/E U, 89/336/EU.

Page 22

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER KABELBRÜCKEN

Sie haben sich für die DEFENDER-Serie entschieden und somit die beste Wahl zum Schutz Ihrer Leitungen getroffen. Trotz der einfachen und logischen Verwendung unserer Kabelbrücken, hier noch ein paar nützliche Informationen zur Handhabung und Verwendung.

PATENTIERT MIT SELBSTREINIGENDEM SCHARNIER (EU Patent No.: EP1366550) MADE IN GERMANY!

All unsere Brücken werden aus einem sehr stabilen und reißfestem TPU-Kunststoff (Thermoplastisches Polyurethan) gefertigt. Bei Bedarf können die Brücken ohne Probleme, gerne auch unter Zuhilfenahme eines Dampfstrahlreinigers, gesäubert werden. Um jedoch immer eine einwandfreie Funktion zu gewährleisten, sollten der Schanierbereich sowie der Verschluss immer sauber gehalten werden. Bei Bedarf Scharnier und Verschluss leicht schmieren. Hierzu empfehlen wir Ihnen ein handelsübliches Teﬂon- oder Silikon-Spray. Überschüssiges Schmiermittel nach der Anwendung abreiben, um einer eventuellen Rutschgefahr vorzubeugen.

ANWENDUNG UND BELASTBARKEIT

Bitte beachten Sie, dass beim Einsatz von Kabelbrücken auf öffentlichen Straßen, Gehwegen etc. zusätzliche Kennzeichnungen / Gefahrenhinweise oder auch Genehmigungen erforderlich sein können. Um die jeweils richtige Kabelbrücke für ihren Bedarf zu wählen, entnehmen Sie die Belastbarkeit den beigefügten Tabellen.

VORRAUSSETZUNG:

Bitte achten Sie immer darauf, dass die jeweils angegebene Belastbarkeit nur auf festem und ebenem Grund erreicht wird. Bei unebenen oder gar weichen Untergründen kann die Belastbarkeit stark abnehmen, hier sollten Sie entsprechende Belastungstests vor Inbetriebname durchführen.

BRANDSCHUTZ

Alle DEFENDER Kabelbrücken sind aus Polyurethan in der Brandschutzklasse B2 (erhältlich auch als B1 – schwer entﬂammbar nach DIN4102) und somit öl-, säure-, & benzinbeständig. Der Arbeitsbereich ist ca. -40°C bis +70°C. Der Härtebereich ist 88 Shore-A ± 4.

Page 23

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

BEDIENUNG

Jede Kabelbrücke verfügt über Verbinder und entsprechende Aufnahmen, über die Sie in der Lage sind, Kabelbrücken einer Baureihe endlos miteinander zu verbinden. Wir sprechen hier auch von einer Linie. Generell sind ausgelegte Linien stabil genug, um ein übergehen oder überfahren ohne weiteres zu gewährleisten. Sollte einmal die Linie erhöhten Anforderungen ausgesetzt sein, sodass die Gefahr besteht, dass sich die Linie im Einsatz verschieben könnte, empfehlen wir Ihnen, die Linie zusätzlich am Boden zu verankern. Bei der Defender III sind spezielle Bohrungen im Verbindungsknochen zur Verankerung vorgesehen. Bei allen anderen Brücken sollte direkt innerhalb eines Kabelkanals ein Loch gebohrt werden, durch das Sie dann einen Anker einbringen können. Nach dem Verlegen (außer Compact und Ofﬁce) können die Deckel durch Zug nach oben geöffnet werden. Diese rasten in der Endlage selbsttätig ein und bleiben somit bis zum gewollten Schließen eigenständig offen und erleichtern somit das Verlegen Ihrer Leitungen. Nach dem Verlegen der Leitungen schließen Sie die Deckel. Achten Sie hierbei bitte darauf, dass der Deckelverschluss fest in der Basis einrastet. Nur so ist ein ungewolltes Öffnen der Deckel bei einer Belastung zu vermeiden.

EINSATZZWECK

Alle Kabelbrücken der DEFENDER-Serie verfolgen das Ziel, Leitungen jeglicher Art vor Beschädigungen zu schützen. Um höchste Einsatzanforderungen zu erfüllen, entsprechen unsere Kabelbrücken den Normen der Niederspannungsrichtlinie.

VERANTWORTLICHKEIT

Jeder Anwender ist verantwortlich über die Art und Weise der Verlegung und welche Leitungen er zum Schutz mit Hilfe der DEFENDER-Kabelbrücken einsetzt. Wir gewährleisten lediglich bei sachgemäßer Anwendung die Belastbarkeit unserer Brücken.

Page 24

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER MINI

Die Kleine unter den Großen. Leicht, professionell und universell anwendbar. Die neue DEFENDER Mini erfüllt alle Erwartungen an einen professionellen Kabelschutz und erweitert die DEFENDER Serie um eine kompakte, sehr leichte (nur 5kg!), aber befahrbare Kabelbrücke im vertrauten schwarz/gelben Design. Wie alle Brücken aus der DEFENDER Serie ist auch die DEFENDER Mini öl-, säure-, & benzinbeständig und verfügt über das patentierte selbstreinigende Verschlussscharnier.

MINI 1000 x 290 x 48 mm Gewicht: 5 Kg Belastbarkeit:

ca. 2t auf einer Fläche von 20 x 20 cm. Nicht im Straßenverkehr einsetzbar. Autos können trotzdem langsam die Brücke überfahren.

Einsatzbereich: Messen / Gehwege / Marktplätze / Weihnachtsmärkte / Werkstätten / Lagerhallen / Einkaufszentren / Kaufhäuser / etc.

Page 25

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

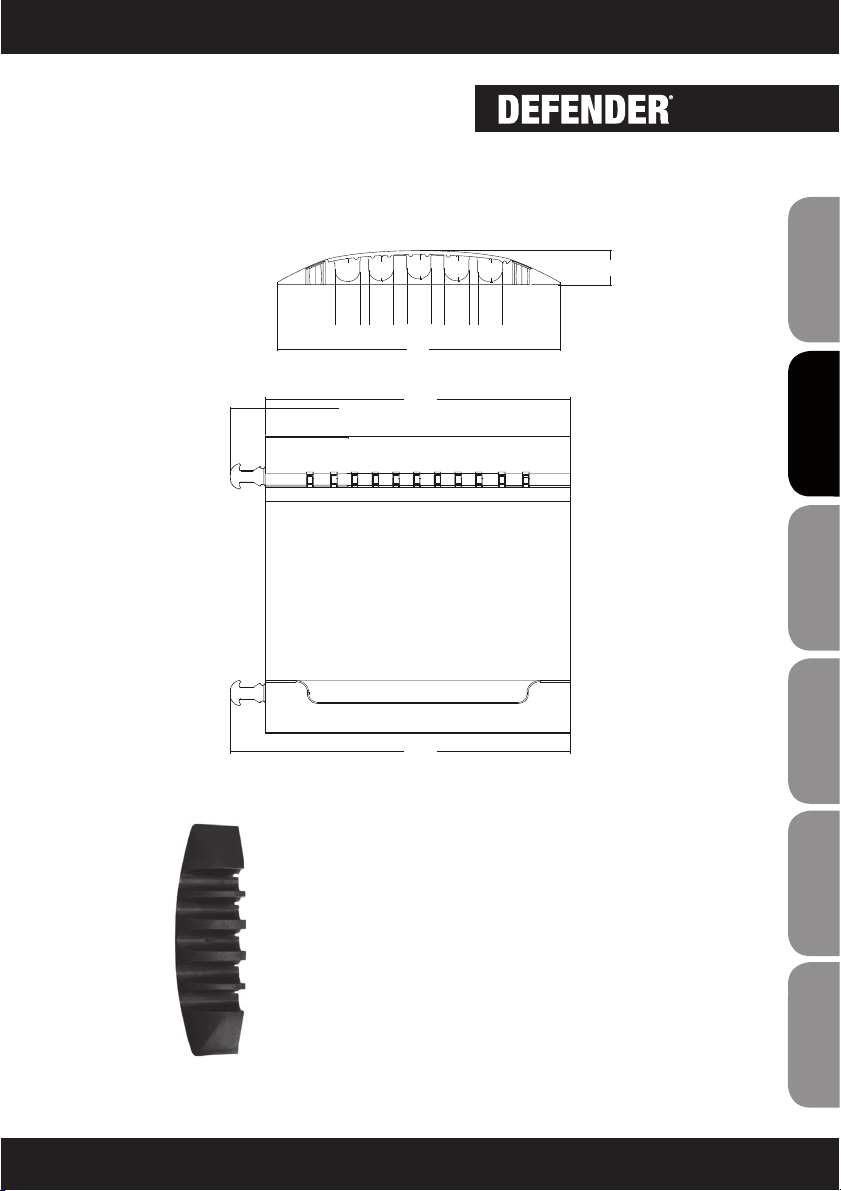

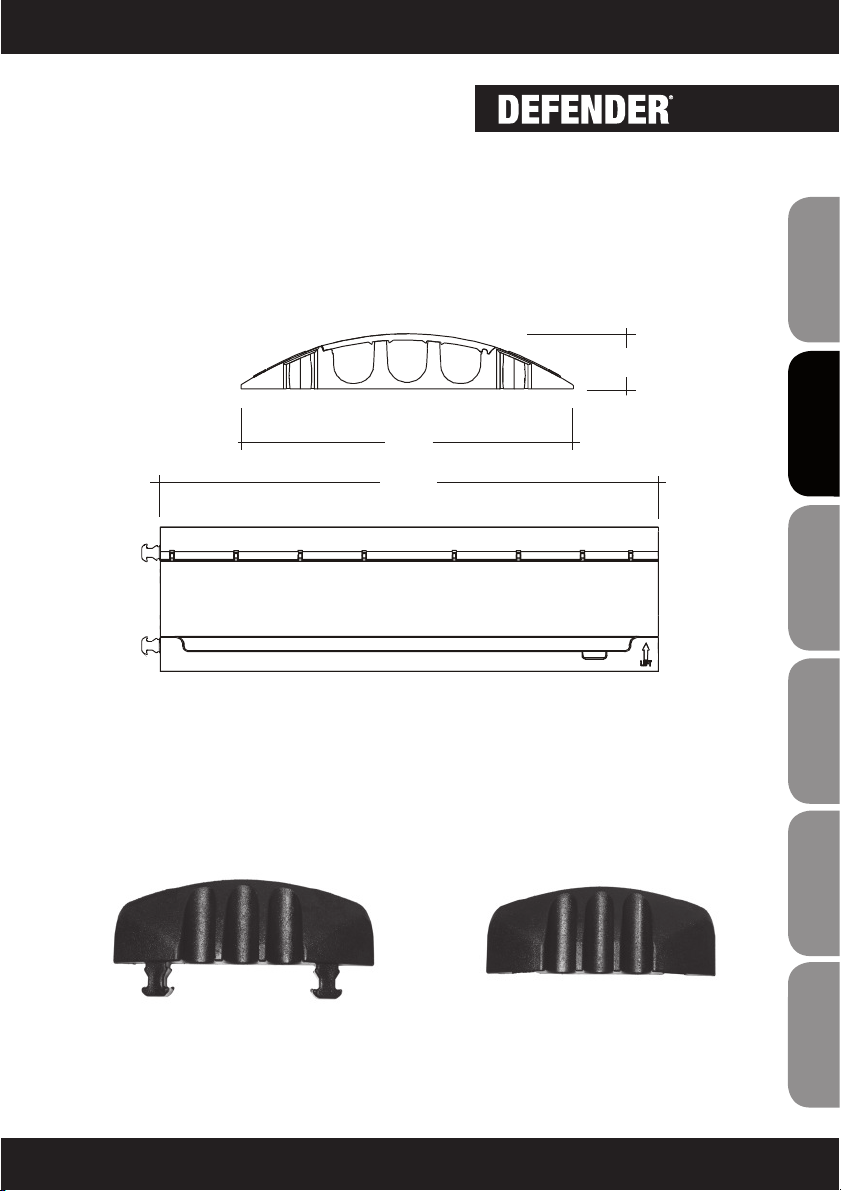

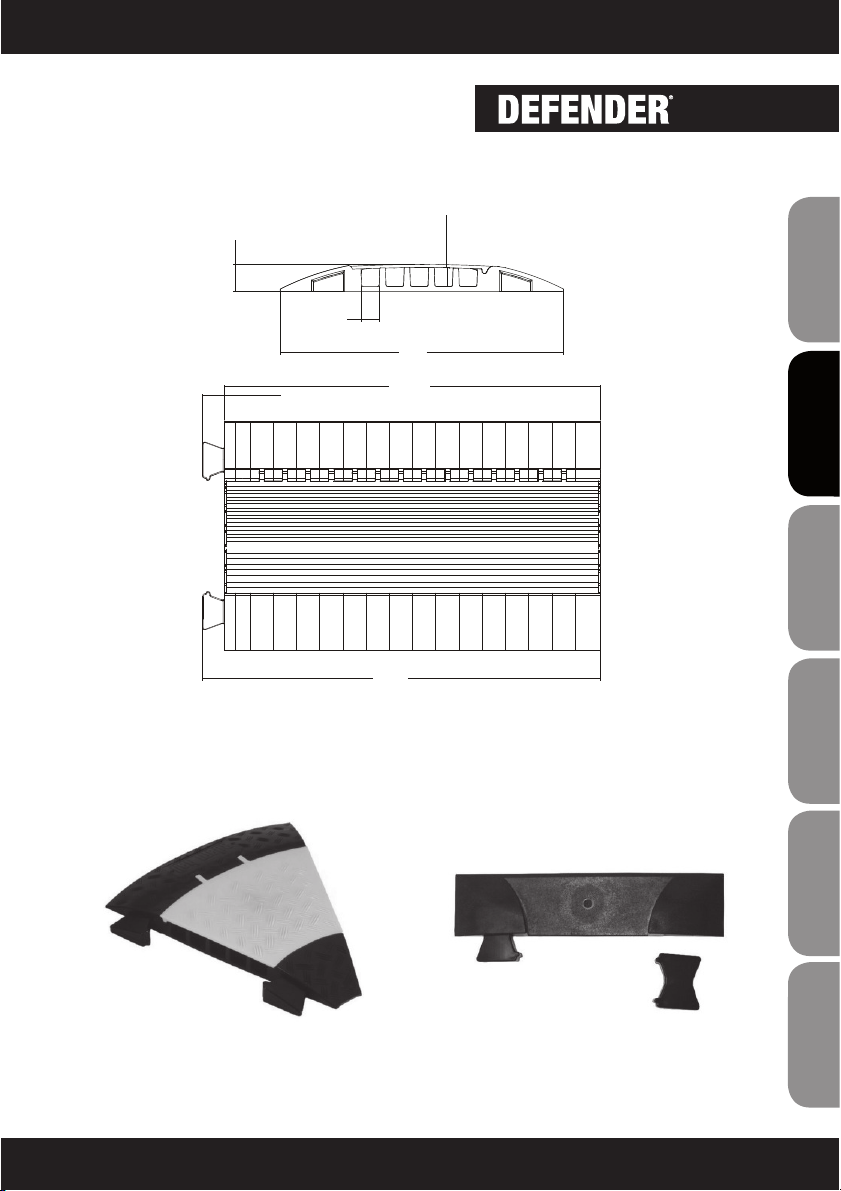

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER MINI Endstück Male DEFENDER MINI Endstück Female

35 35 35

290

1000

Page 26

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

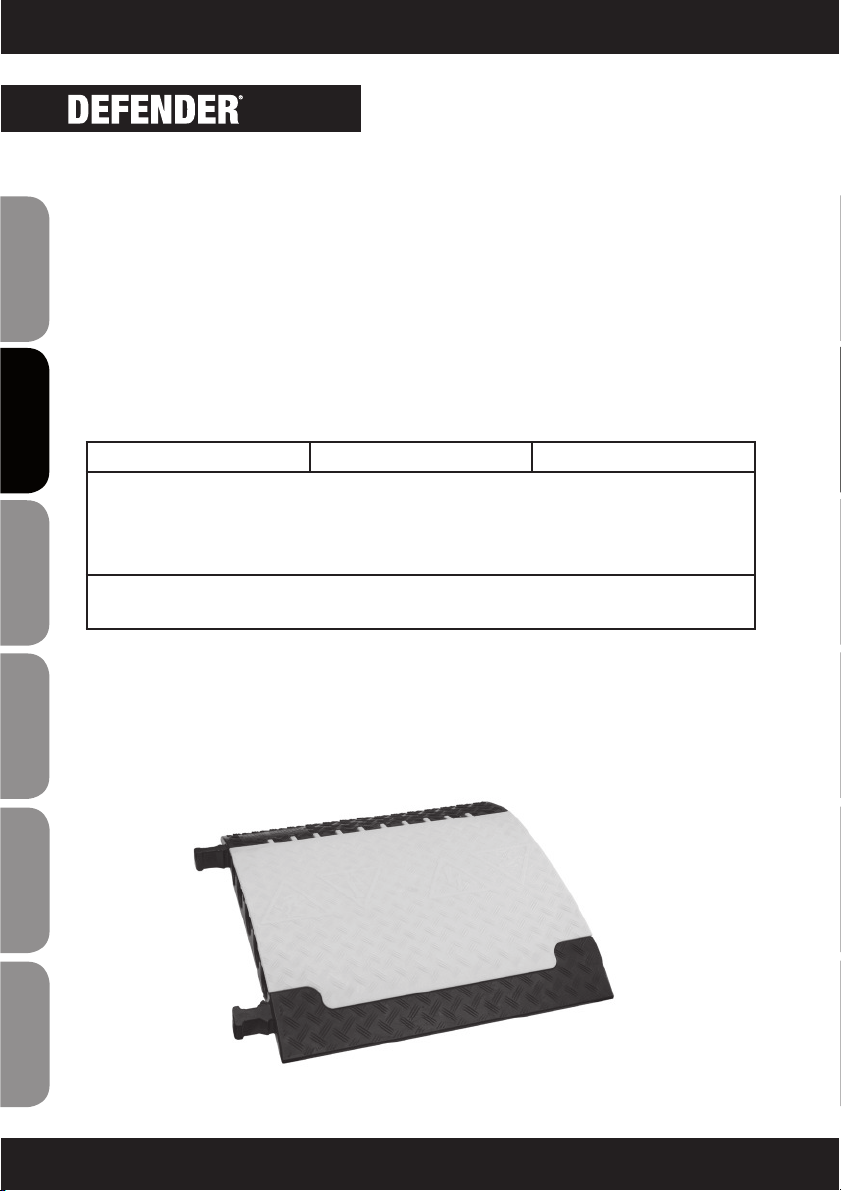

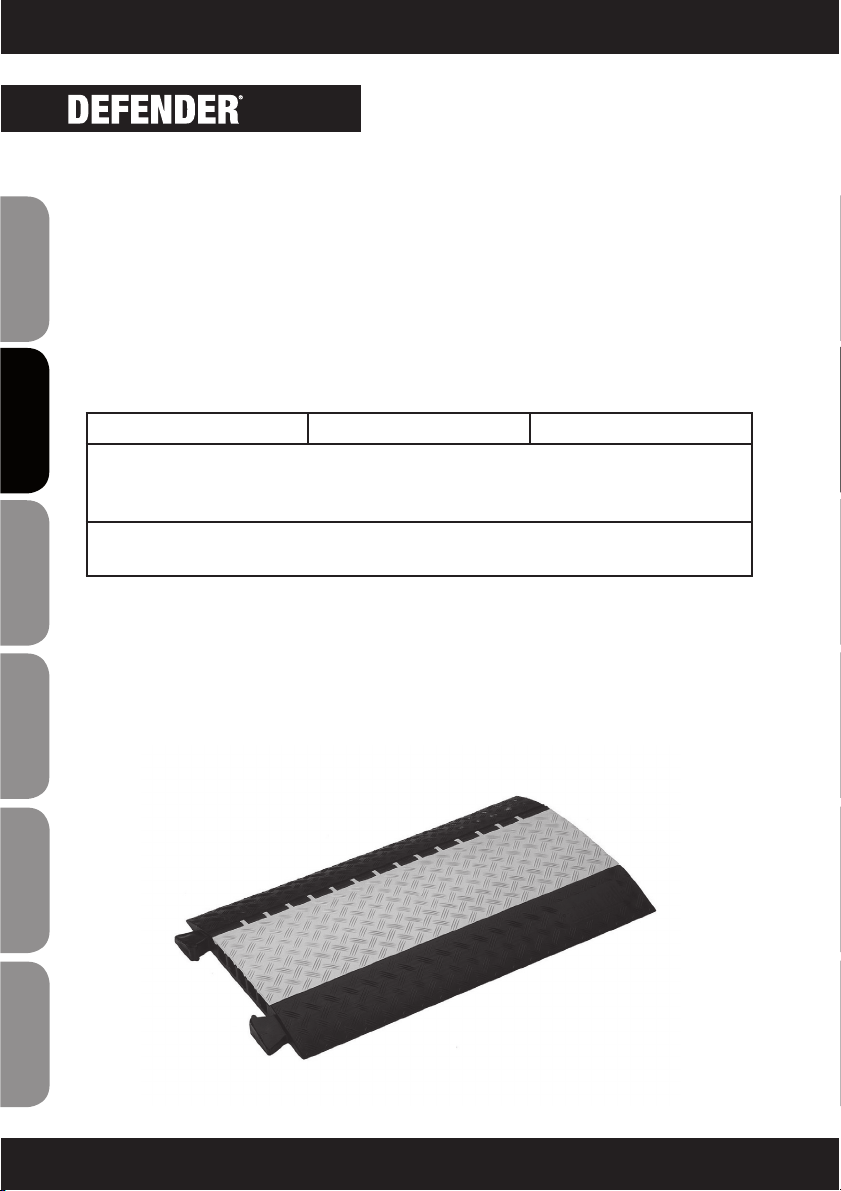

DEFENDER MIDI

Die Defender Midi wurde als Lösung für Anwendungen zwischen der Defender Compact und Defender III entwickelt. Fünf Kanäle, eine niedriger Höhe und ein geringeres Gewicht als die Defender III, sowie angespritzte Verbinder zeichnen diese Kabelbrücke aus. Die Belastbarkeit ist ähnlich der Defender III!

MIDI 89O x 542 x 54 mm Gewicht: 11,5 Kg Belastbarkeit:

ca. 5t auf einer Fläche von 20x20 cm. Generell kann jedes Fahrzeug mit Straßenzulassung diese Brücke überfahren.

Einsatzbereich: Wie MINI jedoch auch Baustellen, Straßen, usw.

Page 27

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER MIDI 45° Biegung DEFENDER MIDI Endstück

942

890

542

Page 28

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

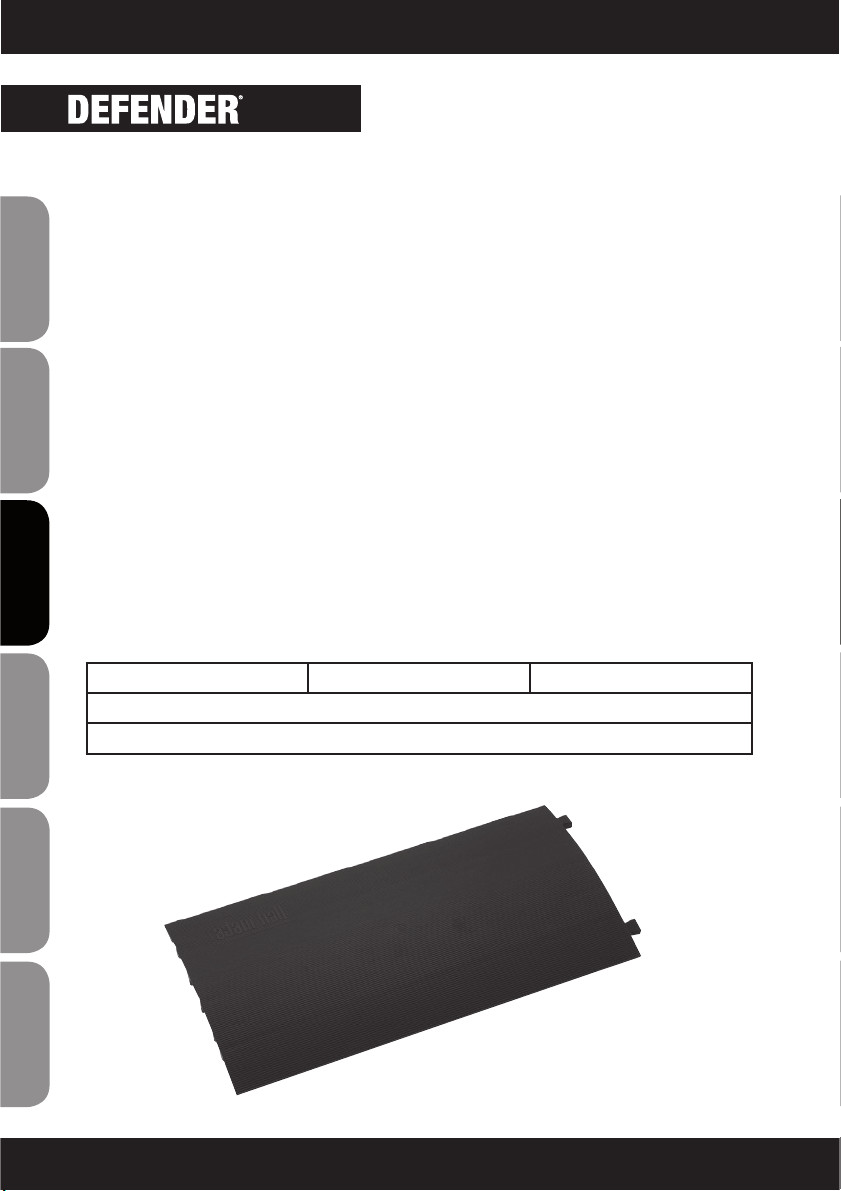

DEFENDER COMPACT

Die preisgünstige Variante zum Defender III System. In den Boden geformte Noppenreihen ermöglichen, eine Vielzahl von Kabeln unter den Defender Compact Kabelbrücke zu verlegen und damit das Gewicht von überfahrenden Fahrzeugen zu tragen. Hergestellt aus schwarzem Polyurethan mit einer gerippten Anti-Rutsch-Oberﬂäche. Die ultimative Erweiterung für schwere Lasten: Das einzigartige Defender Compact-Unterteil mit einem Gewicht von 3,5 kg vereinigt sich mit der Defender Compact Kabelbrücke zu einer Einheit. Die so versteifte Defender Compact Kabelbrücke hält selbst hohen Belastungen stand. Stapler und Hubwagen können diese Brücke nun ohne Probleme überfahren. Fünf Kabelkanäle mit einem Durchmesser von jeweils 22 mm bieten angemessenen Platz für viele Anwendungen. Werden mehrere DEFENDER Compact Kabelbrücken mit Unterteil in einer Linie verlegt, bleiben diese nun auch bei Überfahrten mit einem PKW als stabile Reihe liegen.

Dieser einfache Leitungsschutz ist eine sogenannte Überwurfbrücke. Hierzu verlegen Sie zuerst Ihre Leitung und decken diese anschließend mit der COMPACT ab. Sollten Sie sich für die COMPACT mit BASIS entschieden haben, verlegen Sie zuerst die BASIS zu einer festen LINIE. Nun verlegen Sie Ihre Leitungen auf der Basis, bevor Sie beides mit der COMPACT abdecken. Dabei tauchen die Stege der COMPACT in die BASIS ein und verbinden beides zu einer festen Einheit. Eine erhöhte Festigkeit der LINIE erreichen Sie, wenn Sie die COMPACT versetzt zur BASIS verlegen.

COMPACT 805 x 435 x 37 mm Gewicht: 3,5 Kg Belastbarkeit:

Fußgänger, Fahrrad Einsatzbereich:

Hauptsächlich in Hallen, bei Messen usw.

Page 29

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER COMPACT Base

Base

804

435

241

Page 30

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

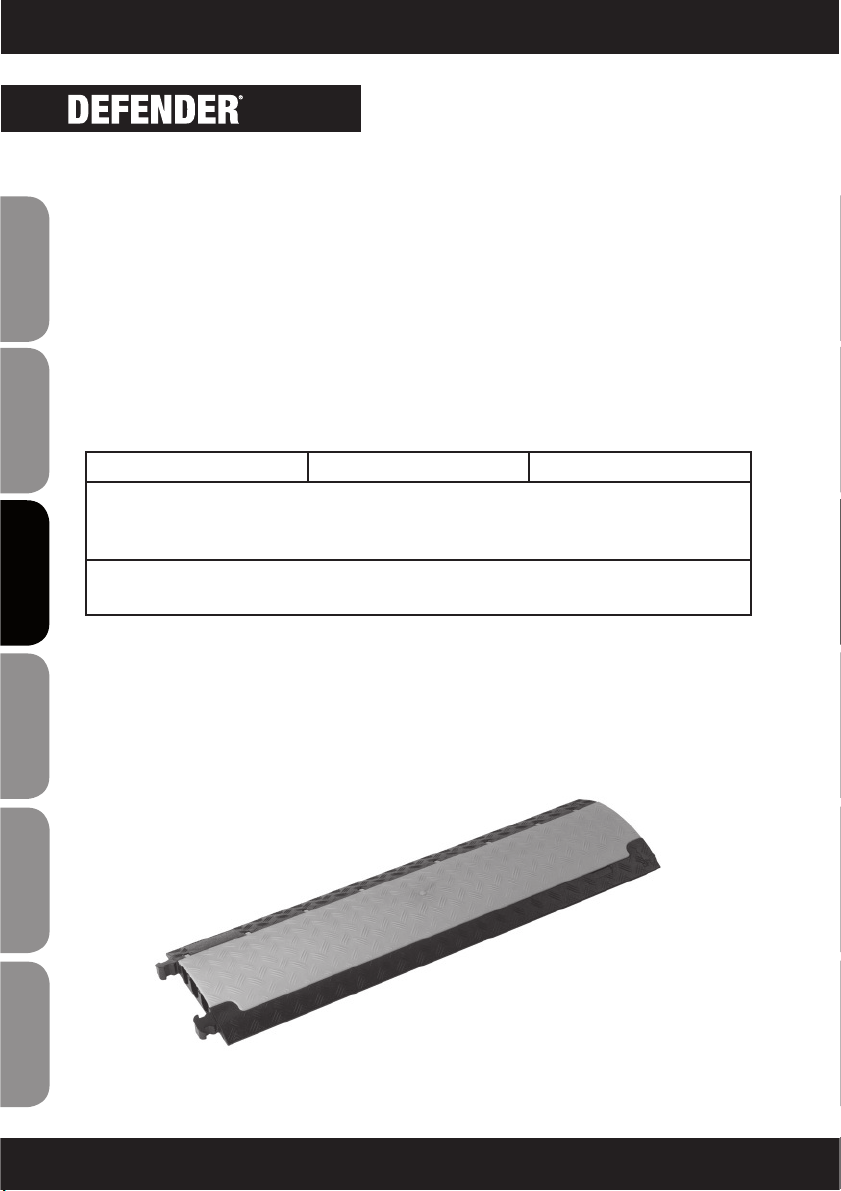

DEFENDER NANO

Die Kleinste mit großem Potential. Leicht, professionell, rollstuhlgeeignet und universell anwendbar. Die mit sechs Kanälen ausgestattete DEFENDER NANO erfüllt alle Erwartungen an einen professionellen Kabelschutz und das auf kleinsten Raum. Die Erweiterung der DEFENDER Kabelbrücken Serie um eine kompakte, sehr leichte (nur ca. 4 kg!) und befahrbare Kabelbrücke im vertrauten schwarz/gelben Design, macht die Serie nun im Kompaktsegment komplett. Wie alle Brücken aus der DEFENDER Serie ist auch die DEFENDER NANO öl-, säure-, & benzinbeständig und verfügt über das patentierte selbstreinigende Verschlussscharnier.

NANO 1000 x 280 x 32 mm Gewicht: 4,47 Kg Belastbarkeit:

ca. 2t auf einer Fläche von 20x20 cm. Hubwagengeeignet. Nicht im Straßenverkehr einsetzbar. Autos können trotzdem langsam die Brücke überfahren.

Einsatzbereich: Messen / Gehwege / Marktplätze / Weihnachtsmärkte / Werkstätten / Lagerhallen / Einkaufszentren / Kaufhäuser / etc.

Page 31

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER NANO Endstück DEFENDER NANO Endstück

1000

280

17 17 17 17 17 17

Page 32

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

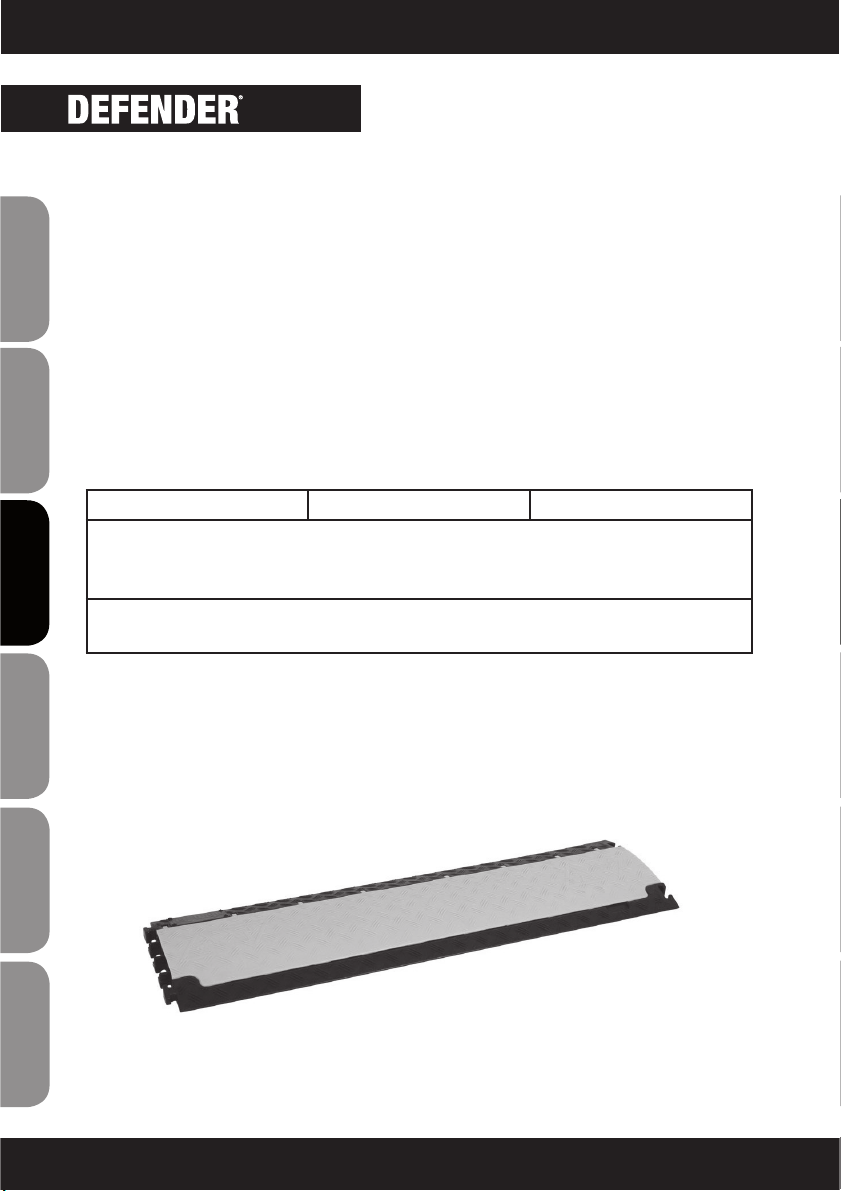

DEFENDER III

Unser Topseller. Hergestellt aus schwarzem Polyurethan mit strukturierter Anti-Rutsch-Oberﬂäche und einem auffälligen gelben Polyethylen Deckel, vereint Sie drei Kabelkanäle. Die Kabelbrücken lassen sich mittels einzeln erhältlicher Zapfen miteinander verbinden. Jede Kabelbrücke wird mit einem Paar Verbindungszapfen geliefert. Der neue Deckel mit patentiertem Scharnier (EU Patent No.: EP1366550) bleibt nun bei der Verlegung der Kabel offen stehen. Die integrierte Reißverschlusstechnik vereint besseren Schutz vor Dreck und/oder Abreißen des Deckels im Gegensatz zu herkömmlichen Klettverschlusssystemen. Ein vollständiges Sortiment an Zubehörteilen erweitert die Defender III zu einem ﬂexiblen System zum Schutz teurer Kabel und Multicores.

DEFENDER III 1000 x 600 x 73 mm Gewicht: 22 Kg Belastbarkeit:

ca. 5t bei einer Fläche von 20x20 cm. Generell kann jedes Fahrzeug mit Straßenzulassung diese Brücke überfahren. Von der Höhe her auch laut Straßenverkehrsordnung noch zugelassen. Hohe Stabilität auch in der verbundenen Linie.

Einsatzbereich: Wie MIDI und MINI, jedoch für größere Leitungen.

Page 33

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER III 45° Kurve DEFENDER III Endstück

DEFENDER III Deckelbefestigungsbolzen DEFENDER III Verbindungszapfen

1000

600

Page 34

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER XXL

Zusammen mit der Industrie und namhaften Verleihﬁrmen wurde unser neues Flaggschiff der Defender Serie entwickelt. Fünf übergroße Kabelkanäle – drei davon für C-Schlauchtypen der Feuerwehren geeignet (Ø 62 mm). Auch Starkstromkabel ﬁnden einen optimalen Schutz. Die Belastbarkeit übertrifft sogar noch die Defender III Module.

XXL 70O x 696 x 87 mm Gewicht: 21,4 Kg Belastbarkeit:

ca. 5t auf einer Fläche von 20x20 cm. Generell kann jedes Fahrzeug mit Straßenzulassung und genügender Bodenfreiheit diese Brücke überfahren. Hohe Stabilität auch in der verbundenen Linie. C-Schlauch-geeignet.

Einsatzbereich: Wie DIII - Hier ist jedoch die Straßenverkehrsordnung zu beachten (höher als 75 mm)

Page 35

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER XXL Endstück

696

61 62 60 62 61

59 65 63 65 59

700

780

Page 36

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

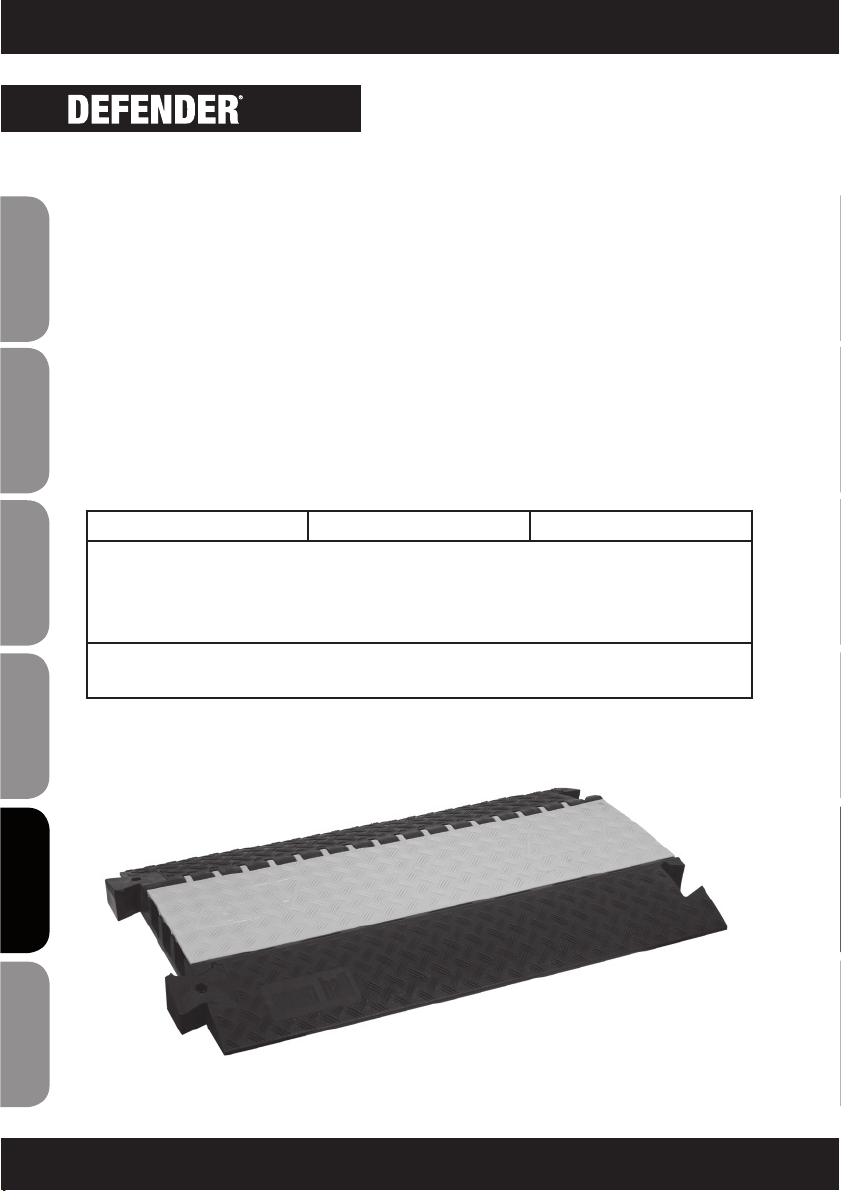

DEFENDER ULTRA-L

Diese Kabelbrücke wurde zusammen mit Zulieferern für Großveranstaltungen entwickelt. Hauptmerkmal dieser Schwerlastbrücke sind die beiden überdimensionalen Kabel- / Schlauchkanäle für Leitungen bis zu 120 mm (z.B. 2 x A-Schlauch), bruchempﬁndliche Kupplungen bzw. Steckergehäuse nicht größer als 100mm.

Für den Einsatz im öffentlichen Straßenverkehr beachten Sie bitte Ihre länderspeziﬁsche Straßenverkehrsordnung.

ULTRA L 70O x 783 x 139 mm Gewicht: 30 Kg Belastbarkeit:

ca. 5t auf einer Fläche von 20x20 cm. Generell kann jedes Fahrzeug mit Straßenzulassung und genügender Bodenfreiheit diese Brücke überfahren. Hohe Stabilität auch in der verbundenen Linie.

Einsatzbereich: Wie Defender XXL, jedoch auch Baustellen, Straßen usw. Hier ist jedoch die Straßenverkehrsordnung zu beachten (höher als 75 mm)

Page 37

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

TECHNISCHE ZEICHNUNG

452

138

113

120

783

700

776

Page 38

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

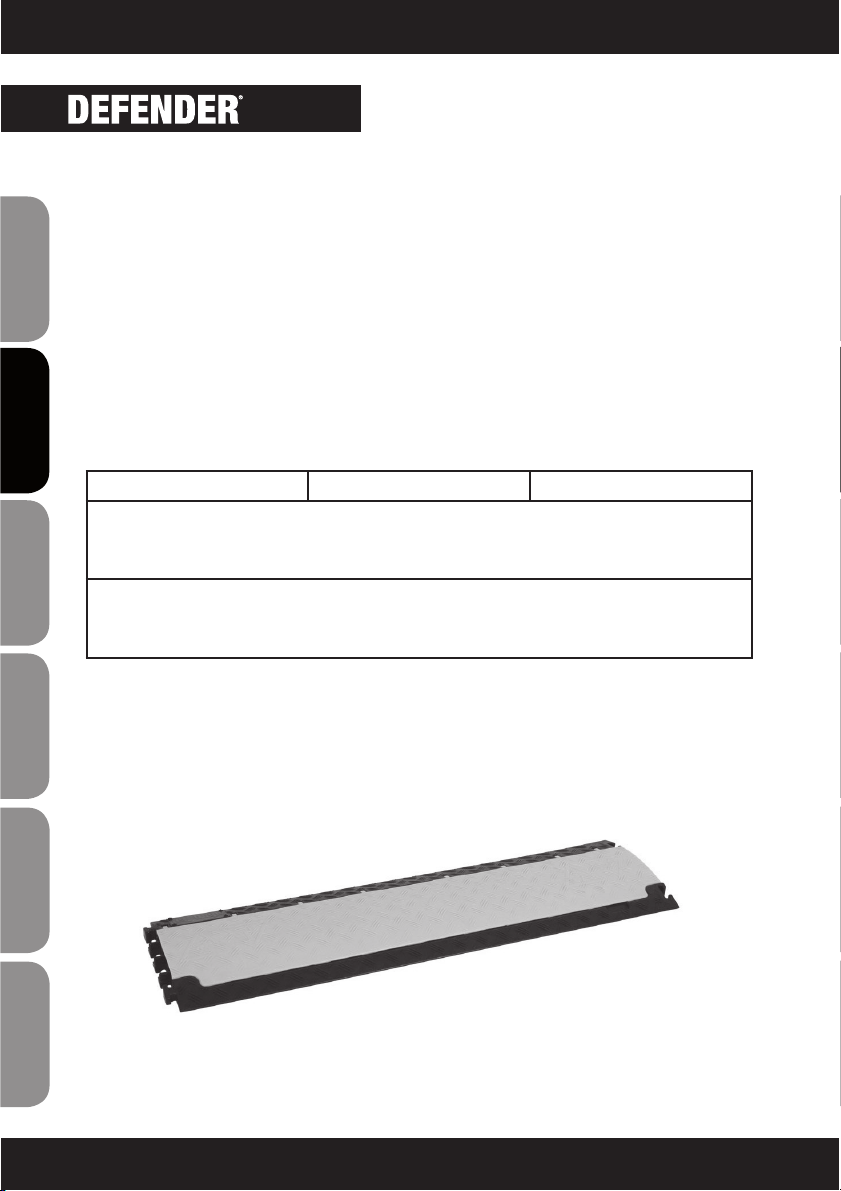

DEFENDER OFFICE

Die mit vier Kanälen ausgestattete Defender Ofﬁce erfüllt alle Anforderungen sowie Richtlinien (nach § 3 A1 der ArbStättV) an einen professionellen Kabelschutz, egal ob im Büro, in Ihrem Tagungsraum, oder auf Ihrem Messestand. Die Länge der Kabelbrücke sowie der 90° Biegung können Sie jederzeit Ihren individuellen Bedürfnissen anpassen.

Wie bei der COMPACT mit BASE besteht dieser Leitungsschutz aus zwei Teilen. Im Gegensatz zu allen anderen Brücken verfügt diese Lösung jedoch über keine Verbinder. Um eine feste LINIE auszulegen, die auch bei Belastung nicht ausseinander bricht, muss der Deckel ca. 10 cm versetzt zur Basis angebracht werden. Der Deckel übernimmt somit die Funktion des Verbinders. Basis und Deckel lassen sich individuell in einem Raster von 10 mm individuell kürzen. Entsprechende Markierungslinien sind auf beiden Bauteilen vorhanden. Bitte halten Sie sich an dieses Raster, damit eine einwandfreie Funktion gewährleistet ist.

OFFICE 87O x 110 x 20 mm Gewicht: 1,5 Kg Belastbarkeit:

Bürobrücke - Jedoch auch geeignet für die Überfahrt von Auto / LKW / Stapler und Hubwagen.

Einsatzbereich: Für alle Anwendungen denkbar, jedoch in der Linie nicht so stabil, von daher Einsatz bevorzugt im Büro, auf Messen, etc.

Page 39

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

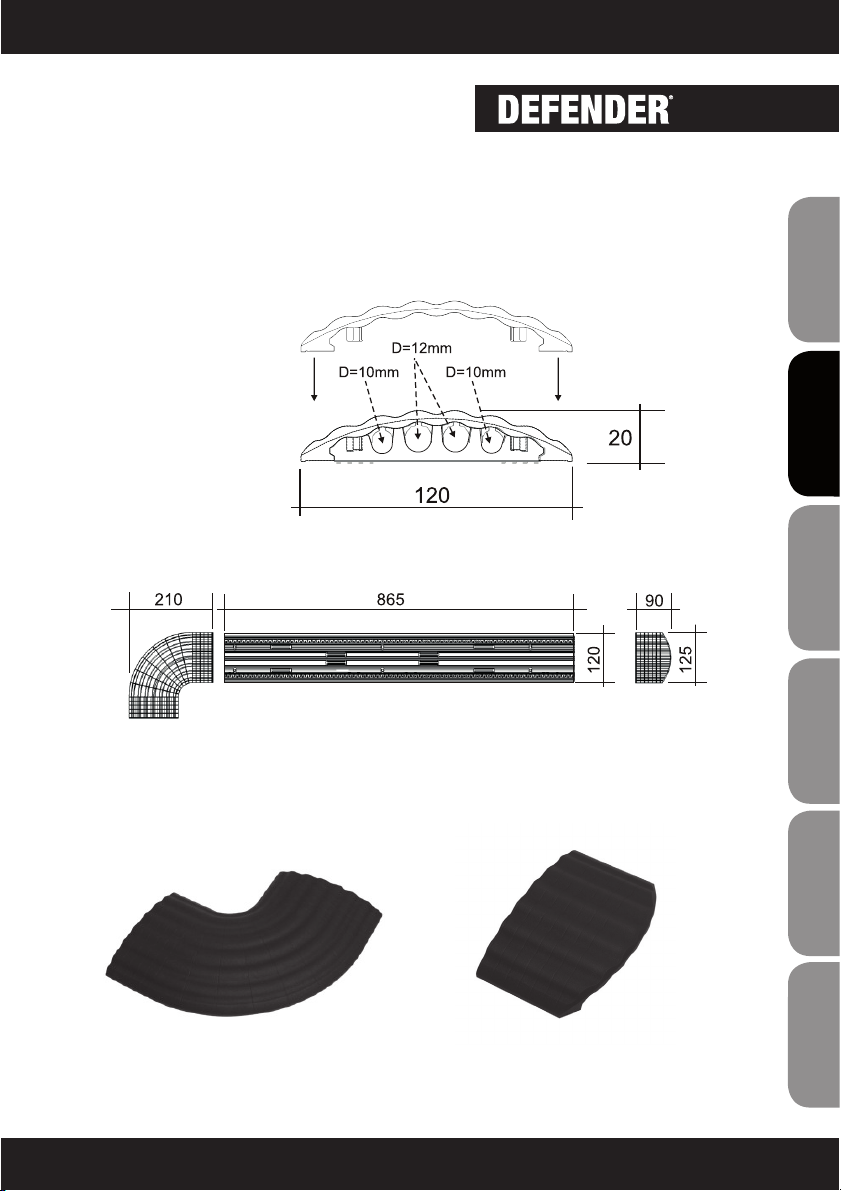

TECHNISCHE ZEICHNUNG

Zubehör:

DEFENDER OFFICE 90° Kurve DEFENDER OFFICE Endstück

Page 40

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

SERIES

Page 41

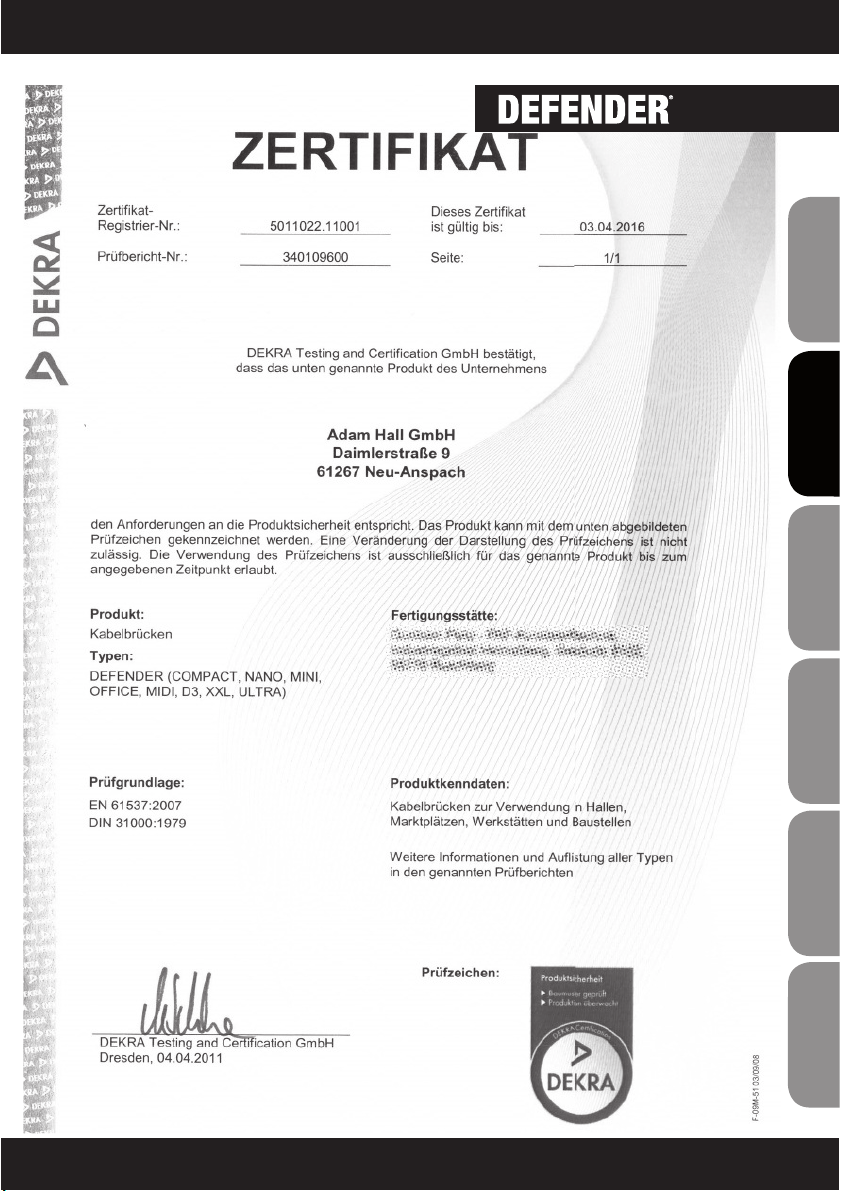

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

SSS

SERIES

Page 42

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

HERSTELLERGARANTIE

Die folgenden Garantiebedingungen gelten für Produkte der Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.

Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.

Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren ab Kaufdatum, dass dieses Adam Hall-Produkt, das Sie direkt über Adam Hall oder einen von Adam Hall autorisierten Händler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.

Der Garantiezeitraum beginnt mit Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen ist (durch Vorlegen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den im vorliegenden Dokument aufgeführten Bedingungen durchführen zu lassen.

Diese Herstellergarantie gilt auschließlich für den Erstkäufer dieses Adam Hall-Produkts und ist nicht auf einen ggf. nachfolgenden Eigentümer übertragbar. Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n) bzw. des Produkts. Alle im Rahmen dieser Herstellergarantie ausgetauschten Komponenten oder Produkte gehen in das Eigentum der Firma Adam Hall über.

Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenem Ermessen durch ein anderes Produkt zu ersetzen, sofern das neue dem ausgetauschten Produkt in Bezug auf die Hardware-Eigenschaften mindestens gleichwertig ist.

Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfreien Betrieb dieses Produkts. Auch für Schäden durch Nichtbeachtung der diesem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen Unterlagen ist Adam Hall nicht verantwortlich.

Diese Herstellergarantie erstreckt sich nicht auf

- Verschleißteile (z.B. Akkumulatoren),

- Geräte, deren Seriennummer entfernt oder die durch Eigenverschulden beschädigt wurden,

- Schäden durch falsche Bedienung, unsachgemäßen Gebrauch oder andere äußere Ursachen,

- Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß den im Lieferumfang enthaltenen Unterlagen),

- Schäden durch die Verwendung nicht von Adam Hall hergestellter oder vertriebener Ersatzteile,

- Schäden durch Fremdeingriffe/Modiﬁkationen oder nicht durch Adam Hall durchgeführte Reparaturen.

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.

Page 43

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Hardware-Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadenersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadenersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EU-KONFORMITÄTSERKLÄRUNG

Diese Produkte entsprechen den grundlegenden Anforderungen und weiteren Vorgaben der EU-Richtlinien 199/5/ EU und 89/336/EU.

Page 44

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PASSAGES DE CÂBLE DEFENDER

Vous avez choisi la série DEFENDER et donc fait le meilleur choix possible pour protéger vos câbles. Bien que l'utilisation de nos passages de câble est simple et logique, nous vous proposons ci-après quelques informations utiles quant à leur manipulation et à leur utilisation :

BREVETÉ AVEC CHARNIÈRE AUTONETTOYANTE (n° brevet UE : EP1366550) MADE IN GERMANY !

Tous nos passages de câble sont fabriqués en matière plastique TPU (polyuréthane thermoplastique) très robuste et résistant. En cas de besoin, les passages de câble peuvent également être nettoyés sans problème, en utilisant par exemple aussi un nettoyeur à jet de vapeur. Pour cependant garantir un fonctionnement impeccable à tout moment, nous vous recommandons de toujours veiller à garder la zone des charnières et de la fermeture propre. Si besoin, lubriﬁez légèrement la charnière et la fermeture. Pour ce faire, nous recommandons l'utilisation d'un aérosol de téﬂon ou silicone. Frottez les résidus de lubriﬁant après application pour prévenir tout risque de glissement.

APPLICATION ET CHARGE ADMISE

Lors de l'utilisation des passages de câbles sur des voies publiques, des voies piétonnes etc., il peut s'avérer nécessaire d'installer des identiﬁcations / panneaux de signalisation supplémentaires ou de demander des autorisations spéciales. Pour vous aider à sélectionner le passage de câbles répondant à vos besoins, nous vous invitons à vous référer aux tableaux joints pour la charge admise.

CONDITIONS PRÉALABLES:

Veuillez prendre en compte le fait que la charge admise spéciﬁée admise est atteinte sur sol ﬁxe et plan uniquement. En cas de surfaces de pose non planes ou même souples, la charge admise peut considérablement se réduire. Dans ce cas, nous vous conseillons de procéder à des tests de charge correspondants avant la mise en service.

PROTECTION CONTRE L'INCENDIE

Tous les passages de câble DEFENDER sont en polyuréthane de la classe de résistance au feu B2 (également disponible en modèle B1 - difﬁcilement inﬂammable selon DIN 4102) et résistent donc à l'huile, à l'acide et au carburant. Le niveau de température d'utilisation se situe entre -40°C et +70°C. La dureté est de 88 Shore-A± 4.

Page 45

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

MANIPULATION

Chaque passage de câble dispose de connecteurs et des ﬁxations correspondantes, grâce auxquels vous pouvez relier les passages de câble entre eux sans limite de longueur en une série. L'on parle ici également de ligne. De manière générale, les lignes cheminées sont assez robustes pour résister aisément au passage de piétons ou véhicules. Si une ligne devait se trouver soumise à des exigences élevées pouvant engendrer un décalage de la ligne lors de son utilisation, nous vous recommandons de ﬁxer cette ligne en complément au sol. Le modèle Defender III dispose de perçages spéciaux à cet effet au niveau de la partie destinée à sa connexion. Pour tous les autres passages de câble, il est nécessaire de percer un trou à l'intérieur d'un canal de câble par lequel vous pouvez ensuite faire passer un point d'ancrage au sol. Après cheminement (hors modèles Compact et Ofﬁce), les couvercles peuvent être ouverts en les tirant vers le haut. Ces derniers s'enclenchent automatiquement en position ﬁnale et restent donc ouverts jusqu'à fermeture volontaire de votre part. Le cheminement de vos câbles s'en trouve ainsi facilité. Après cheminement des câbles, refermez le couvercle. Ce faisant, faites attention à bien enclencher la fermeture du couvercle dans la base. Il s'agit de la seule manière d'éviter une ouverture involontaire du couvercle lors d'une sollicitation.

USAGE

Tous les passages de câble de la série DEFENDER ont pour objectif de protéger les câbles de tout type contre les endommagements. Pour répondre aux plus hautes exigences en termes d'utilisation, tous nos passages de câble sont conformes aux normes de la directive relative à la basse tension.

RESPONSABILITÉ

Chaque utilisateur est responsable de la façon dont il chemine les câbles et des câbles qu'il veut protéger à l'aide des passages de câble DEFENDER. Nous garantissons uniquement la charge admise de nos passages de câble pour une utilisation conforme.

Page 46

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER MINI

Le petit parmi les grands. Léger, professionnel et universellement utilisable. Le nouveau DEFENDER Mini remplit toutes vos attentes en termes de protection de câble et enrichit la série DEFENDER d'un passage de câble compact, très léger (5 kg seulement !), mais permettant le passage de véhicules avec notre design habituel en noir et jaune. Comme tous les passages de câble de la série DEFENDER, le DEFENDER Mini résiste à l'huile, à l'acide et au carburant, il est équipé de la charnière de fermeture autonettoyante brevetée.

MINI 1000 x 290 x 500 Poids : 5 Kg Charge admise : env. 2t sur une surface de 20 x 20 cm. Ne peut pas être utilisé dans la

circulation routière. Les voitures peuvent cependant passer sur le passage de câbles en roulant lentement.

Domaine d'application : salons / voies piétonnes / places de marché / marchés de Noël / ateliers / halls de stockage / centres commerciaux / grands magasins / etc.

Page 47

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

35 35 35

290

1000

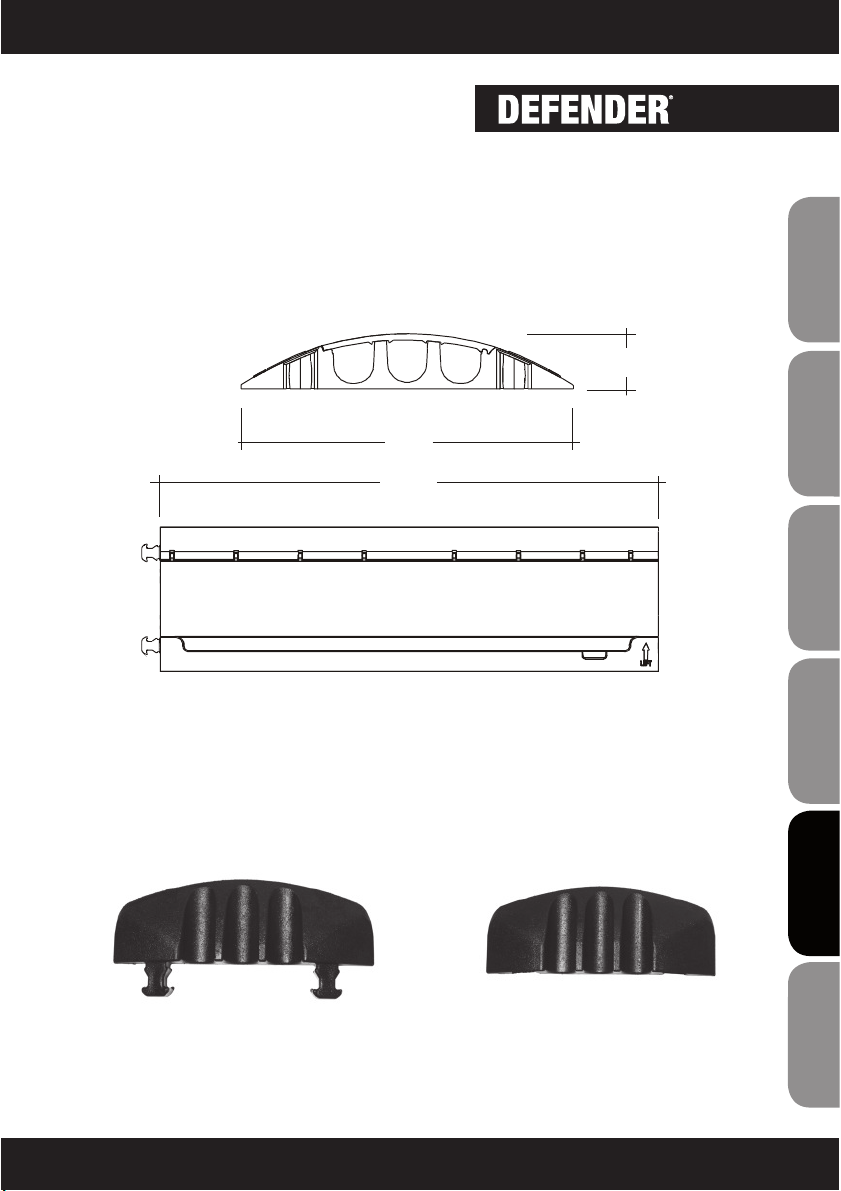

PLAN TECHNIQUE

Accessoires :

DEFENDER MINI Embout mâle DEFENDER MINI Embout femelle

Page 48

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER MIDI

Le Defender Midi a été développé pour représenter une solution intermédiaire entre le Defender Compact et le Defender III. Cinq canaux, une hauteur moins élevée et un poids réduit par rapport au Defender III ainsi que des connecteurs revêtus distinguent ce passage de câble. La charge admise est similaire à celle du Defender III !

MIDI 89O x 542 x 54 mm Poids : 11,5 Kg Charge admise : env. 5t sur une surface de 20 x 20 cm. De manière générale, tout

véhicule homologué sur route peut passer sur ce passage de câble. Domaine d'application : idem à celui du MINI, mais également sur les chantiers, les

routes etc.

Page 49

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

942

890

542

PLAN TECHNIQUE

Accessoires :

DEFENDER MIDI Incurvation de 45° DEFENDER MIDI Embout

Page 50

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER COMPACT

La variante plus économique du système Defender III. Des rangées de boucles moulées dans la partie au sol permettent de cheminer une multitude de câbles sous le passage de câble Defender Compact et donc d'assurer la portance du poids des véhicules passant par dessus. Fabriqué en polyuréthane noir avec une surface structurée antidérapante. L'extension ultime pour les charges lourdes : la partie inférieure unique du Defender Compact d'un poids de 3,5 kg s'assemble avec le passage de câble Defender Compact pour former une entité. Le passage de câble Defender Compact, ainsi rigidiﬁé, résiste à de lourdes charges. Les chariots élévateurs et engins de levage peuvent maintenant passer sur ce passage de câbles sans problème. Cinq canaux de câbles d'un diamètre respectif de 22 mm proposent sufﬁsamment d'espace pour permettre de nombreuses applications. Si plusieurs passages de câble DEFENDER Compact sont alignés, ceux-ci restent également solidement en place lors du passage d'une voiture particulière.

Cette protection simple de câbles est également appelée passage de recouvrement. Pour ce faire, il sufﬁt de d'abord cheminer les câbles avant de les recouvrir avec le passage COMPACT. Si vous avez choisi le passage COMPACT avec BASE, vous devez d'abord cheminer la BASE pour former une ligne ﬁxe. Passez ensuite vos câbles sur la base, avant de recouvrir le tout avec le passage COMPACT. Lors de cette opération, les parties traversières du COMPACT pénètrent dans la BASE et relient le tout pour former une entité ﬁxe. Vous obtiendrez une résistance plus élevée de la LIGNE en cheminant le passage COMPACT avec un décalage par rapport à la BASE.

COMPACT 805 x 435 x 37 mm Poids : 3,5 Kg Charge admise : piétons, vélos Domaine d'application : principalement dans les hangars, lors de salons etc.

Page 51

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

Base

804

435

241

PLAN TECHNIQUE

Accessoires :

DEFENDER COMPACT Base

Page 52

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

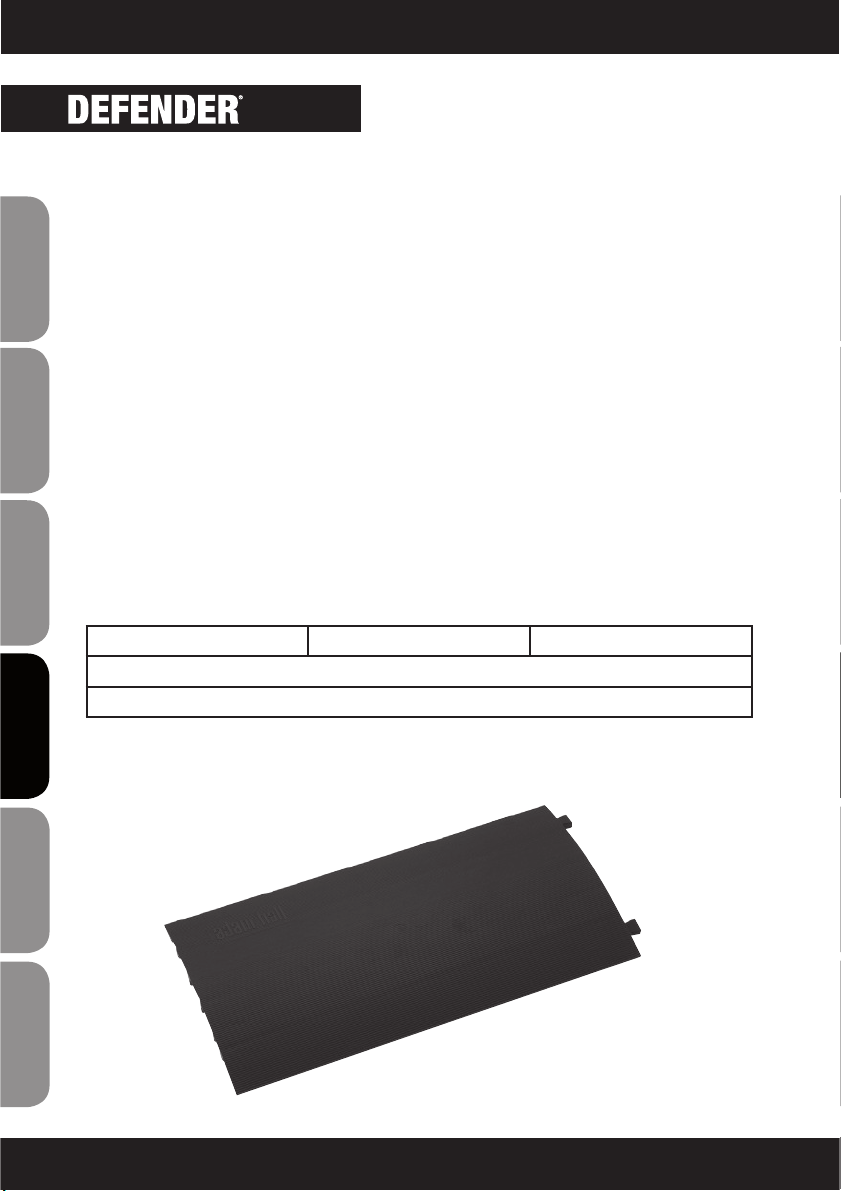

DEFENDER NANO

Le plus petit avec le plus grand potentiel. Léger, professionnel, adapté au passage de fauteuils roulants et universellement utilisable. Le DEFENDER NANO équipé de six canaux répond à toutes les attentes en termes de protection de câbles professionnelle sur un encombrement réduit. L'extension de la série de passages de câble DEFENDER avec un passage de câble compact, très léger (seulement 4 kg. env. !), permettant le passage de véhicules au design habituel noir et jaune complète cette série dans le segment des passages de câble compacts. Comme tous les passages de câble de la série DEFENDER, le DEFENDER NANO résiste également à l'huile, l'acide et au carburant, il est équipé de la charnière de fermeture autonettoyante brevetée.

NANO 1000 x 280 x 32 mm Poids : 4,47 Kg Charge admise : env. 2t sur une surface de 20 x 20 cm. adapté au passage d'engins

de levage. Ne peut pas être utilisé dans la circulation routière. Les voitures peuvent cependant passer sur le passage de câbles en roulant lentement.

Domaine d'application : salons / voies piétonnes / places de marché / marchés de Noël / ateliers / halls de stockage / centres commerciaux / grands magasins / etc.

Page 53

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

1000

280

17 17 17 17 17 17

PLAN TECHNIQUE

Accessoires :

DEFENDER NANO Embout DEFENDER NANO Embout

Page 54

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER III

Notre top des ventes. Fabriqué en polyuréthane noir avec une surface structurée antidérapante et un couvercle en polyéthylène jaune singulier, il regroupe trois canaux de câbles. Les passages de câble se connectent entre eux à l'aide de raccords vendus séparément. Chaque passage de câble est livré avec deux raccords de liaison. Le nouveau couvercle avec une charnière brevetée (n° de brevet UE : EP1366550) reste dorénavant ouvert lors du cheminement des câbles. La technologie de fermeture à glissière intégrée réunit une meilleure protection contre les salissures et / ou contre l'arrachage du couvercle par rapport aux systèmes à bande auto-agrippante habituels. Une gamme complète d'accessoires enrichit le Defender III pour fournir un système ﬂexible de protection de câbles coûteux et multicore.

DEFENDER III 1000 x 600 x 73 mm Poids : 22 Kg Charge admise : env. 5t sur une surface de 20 x 20 cm. De manière générale, tout véhi-

cule homologué sur route peut passer sur ce passage de câble. Également homologué selon la législation routière allemande en termes de hauteur. Stabilité élevée en ligne connectée également.

Domaine d'application : idem à celui des modèles MINI et MIDI, mais pour des câbles de plus grand diamètre.

Page 55

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

1000

600

PLAN TECHNIQUE

Accessoires :

DEFENDER III Incurvation de 45° DEFENDER III Embout

DEFENDER III Écrou de ﬁxation du couvercle DEFENDER III Raccord de liaison

Page 56

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER XXL

Cet élément majeur de la série DEFENDER a été développé en collaboration avec l'industrie et avec des entreprises de location de renom. Cinq canaux de câbles surdimensionnés - dont trois adaptés aux gaines de type C des pompiers (Ø 62 mm). Les câbles haute tension y trouvent également une protection optimale. La charge admise dépasse même celle des modules Defender III.

XXL 70O x 696 x 87 mm Poids : 21,4 Kg Charge admise : env. 5t sur une surface de 20 x 20 cm. De manière générale, tout véhi-

cule homologué sur route et disposant d'une hauteur sufﬁsante du passage de roues peut passer sur ce passage de câble. Stabilité élevée en ligne connectée également. Adapté aux gaines C.

Domaine d'application : idem à celui du DIII - ici, il est cependant nécessaire de respecter la législation routière (hauteur supérieure à 75 mm)

Page 57

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

696

61 62 60 62 61

59 65 63 65 59

700

780

PLAN TECHNIQUE

Accessoires :

DEFENDER XXL Embout

Page 58

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER ULTRA-L

Ce passage de câbles a été développé en collaboration avec les sous-traitants dans le domaine de l'événementiel. La principale caractéristique de ce passage à charge lourde sont les deux canaux de câbles / gaines surdimensionnés pour des câbles d'un diamètre allant jusqu'à 120 mm (par ex. 2 x gaines A), des accouplements sensibles à la rupture ou des boîtiers de prises inférieurs à 100 mm. Pour une utilisation en circulation routière, veuillez respecter la législation routière en vigueur dans votre pays.

ULTRA L 70O x 783 x 139 mm Poids : 30 Kg Charge admise : env. 5t sur une surface de 20 x 20 cm. De manière générale, tout véhi-

cule homologué sur route et disposant d'une hauteur sufﬁsante du passage de roues peut passer sur ce passage de câble. Stabilité élevée en ligne connectée également.

Domaine d'application : idem à celui du Defender XXL, mais également pour les chantiers, routes etc. Dans ce cas, il est cependant nécessaire de se conformer à la législation routière (hauteur supérieure à 75 mm).

Page 59

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

452

138

113

120

783

700

776

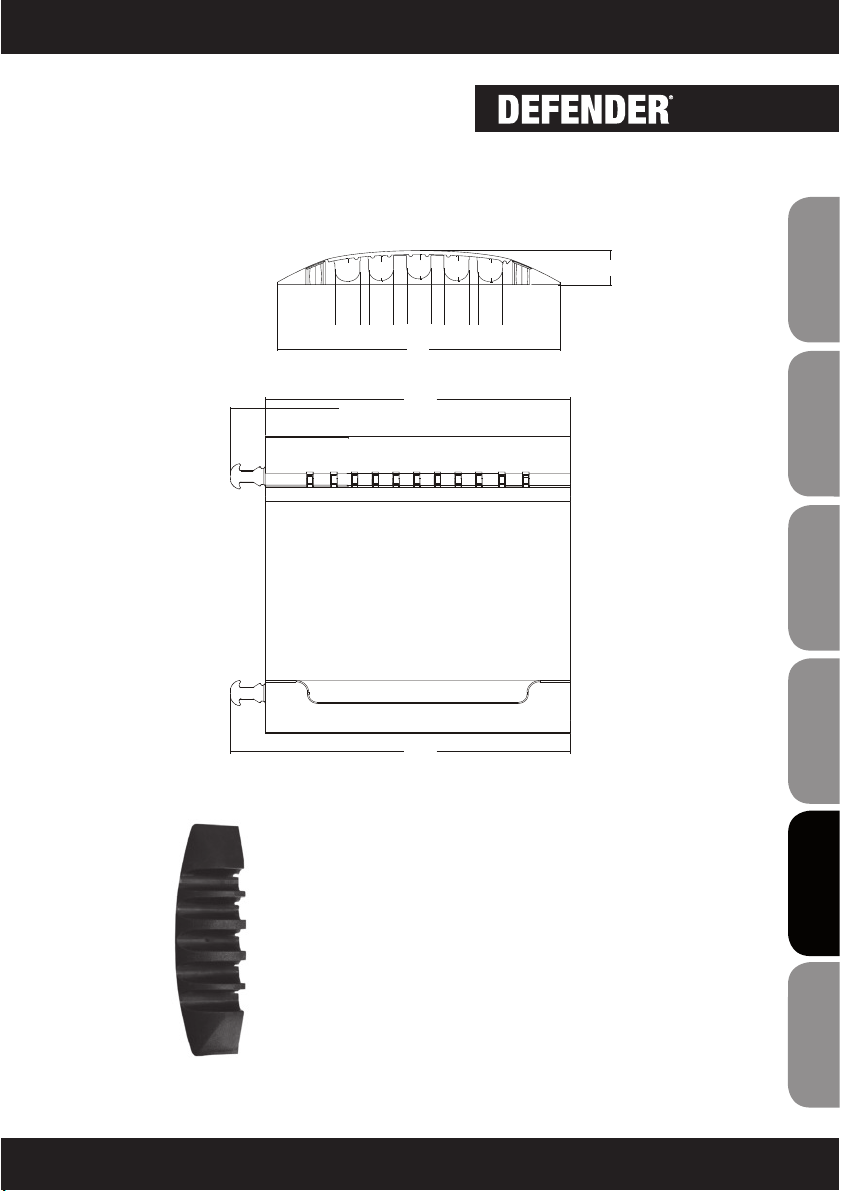

PLAN TECHNIQUE

Page 60

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER OFFICE

Le Defender Ofﬁce équipé de quatre canaux répond à toutes les attentes et directives (selon § 3.A 1 du ArbStättV

- code allemand relatif au poste de travail) en termes de protection de câbles professionnelle, que ce soit au bureau, dans une salle de réunion ou sur votre stand dans un salon. La longueur du passage de câbles ainsi que l'incurvation de 90° peuvent à tout moment être ajustées à vos besoins personnels. Comme le modèle COMPACT avec BASE, cette protection de câbles est constituée de deux éléments. Contrairement à tous les autres passages de câble, celui-ci ne dispose cependant pas de connecteurs. Pour concevoir une LIGNE ﬁxe, qui ne se rompt pas lorsqu'elle est soumise à une charge, le couvercle doit être installé avec un décalage d'environ 10 cm par rapport à la base. Le couvercle se charge ainsi de la fonction de connecteur. La base et le couvercle peuvent être raccourcis séparément à intervalles de 10 mm. Les lignes de marquage correspondantes sont présentes sur les deux éléments. Veuillez respecter la position de ces marquages pour garantir un fonctionnement impeccable du passage de câbles.

OFFICE 87O x 110 x 20 mm Poids : 1,5 Kg Charge admise : Passage de bureau - mais également adapté à un passage de voiture /

véhicule particulier / chariot élévateur et engin de levage.

Domaine d'application : toutes les applications sont envisageables; la ligne n'est cependant pas très robuste, il est donc préférable de l'utiliser dans des bureaux, sur des salons etc.

Page 61

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

PLAN TECHNIQUE

Accessoires :

DEFENDER OFFICE Incurvation de 90° DEFENDER OFFICE Embout

Page 62

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

GARANTIE LIMITÉE:

Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer et Eminence. Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle justiﬁe d’une garantie supplémentaire indépendante auprès de la société Adam Hall.

La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs ofﬁciels, est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de la date d’achat, lorsqu’il est utilisé dans des conditions normales.

La période de garantie limitée débute le jour de l’achat du produit. Pour bénéﬁcier de cette garantie vous devez produire une preuve d’achat sur laquelle ﬁgure la date d’achat du produit (ex : ticket de caisse daté, bon de livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la période de garantie limitée, vous aurez alors le droit de bénéﬁcier des services de la garantie selon les termes et conditions mentionnés par ce document.

Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une réparation par Adam Hall deviennent la propriété d‘Adam Hall.

Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit initial.

Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation fournies avec votre produit.

Cette garantie limitée ne s‘applique pas,

- aux pièces d‘usure (ex: piles)

- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par accident

- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou toute autre cause externe

- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation fournie avec le produit

- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall

- dans le cas d‘une modiﬁcation du produit ou d‘une réparation par quiconque autre qu‘Adam Hall

Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant le produit de la marque Adam Hall que vous vous êtes procuré.

Page 63

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

LIMITATION OF LIABILITY

Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions d’utilisation normales.

Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit, y compris les pertes de proﬁts, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.

Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants ofﬁciels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations pour dommages corporels.

Cette garantie limitée vous confère des droits légaux spéciﬁques. Selon votre pays, ou l’État dans lequel vous vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre pays ou votre État pour déterminer l’ensemble de vos droits.

FAIRE FONCTIONNER LA GARANTIE

Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous avez acheté le produit.

UE-DÉCLARATION DE CONFORMITÉ

Ces produits sont conformes aux exigences essentielles des directives européennes 1999/5/EU, 89/336/EU ainsi qu’à leurs clauses additionnelles.

Page 64

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

PROTECTOR DE CABLE DEFENDER

La adquisición de un producto de la serie DEFENDER es la mejor opción para proteger los cables y mangueras. Aunque nuestros protectores de cable son fáciles y prácticos de usar, le ofrecemos a continuación información útil sobre el uso de los mismos.

PATENTADO CON BISAGRA AUTOLIMPIABLE (Patente UE N.º: EP1366550) FABRICADO EN ALEMANIA

Todos nuestros protectores de cable están fabricados con poliuretano termoplástico (TPU), muy estable y resistente a la rotura. Si es necesario, los protectores de cable pueden limpiarse cómodamente con un limpiador por chorro de vapor. Para asegurar un funcionamiento adecuado en todo momento, las zonas de la bisagra y del cierre deberán mantenerse siempre limpias. En caso necesario, se lubricarán las bisagras y los cierres. Para ello, se recomienda utilizar un spray comercial de teﬂón o de silicona. Limpie el exceso de lubricante después de cada uso para evitar cualquier posible accidente por deslizamiento.

APLICACIONES Y CAPACIDAD DE CARGA

Tenga en cuenta que para utilizar los protectores de cable en la vía pública, aceras, etc., puede que sean necesarios señales, advertencias o permisos adicionales. Para elegir el protector de cable adecuado para sus necesidades, consulte la capacidad de carga en las tablas adjuntas.

REQUISITOS:

Asegúrese siempre de que la capacidad de carga especiﬁcada se alcanza sólo en terreno ﬁrme y nivelado. En superﬁcies irregulares o incluso deformables, donde la capacidad de carga puede disminuir considerablemente, deberán llevarse a cabo previamente unas pruebas de resistencia.

INFLAMABILIDAD

Todos los protectores de cable DEFENDER son de poliuretano y con clase de inﬂamabilidad B2 (también disponible en B1, difícilmente inﬂamable, conforme a la norma DIN 4102) y, por lo tanto, es resistente al aceite, al ácido y al petróleo. El rango de temperatura operativa es de -40 °C a +70 °C. El rango de dureza es de 88 Shore A ± 4.

Page 65

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

USO

Cada pasacables se suministra con sus correspondientes piezas de unión y de sujeción, lo que permite acoplar entre sí varios protectores de cable. Esta estructura se denomina una línea. En general, las líneas son lo suﬁcientemente estables como para soportar el paso de peatones y vehículos. En caso de que la línea deba soportar mayores cargas, se recomienda anclar la línea al suelo para evitar que pueda desalinearse. Las piezas de unión del Defender III están provistas de oriﬁcios especiales para el anclaje. En los demás modelos de protectores de cable deberá taladrarse un oriﬁcio directamente dentro de un canal del cable con el que atornillar al suelo. Una vez instalado el pasacables, se podrán abrir las tapas abisagradas (excepto en los modelos Compact y Ofﬁce). Estas tapas encajan automáticamente en su posición ﬁnal y pueden abrirse de forma independiente para instalar los cables en el interior, facilitando así su colocación. Después de colocar los cables, cierre la tapa. Asegúrese de que al cerrar la tapa, ésta quede perfectamente encajada en la base. De este modo, se evita la apertura accidental de la tapa durante el paso de una carga.

FINALIDAD

Los pasacables de la serie DEFENDER se utilizan para proteger el cableado contra cualquier daño. Con el ﬁn de aumentar las prestaciones, estos pasacables cumplen el Reglamento de baja tensión.

EXENCIÓN DE RESPONSABILIDAD

El usuario es responsable del método empleado para realizar el tendido de los cables y de la clase de cable que desea proteger mediante los protectores de cable DEFENDER. Garantizamos la capacidad de carga de nuestros protectores de cable, siempre que se utilicen de manera apropiada.

Page 66

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

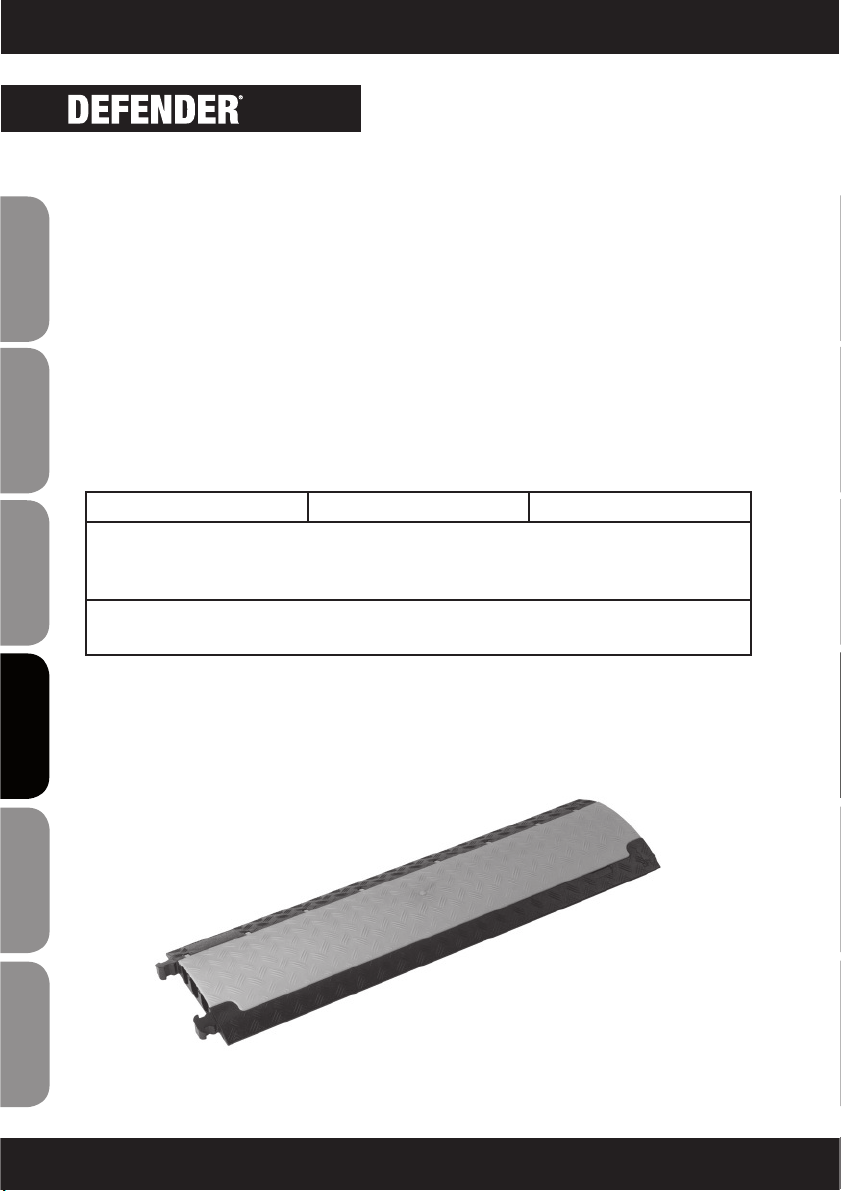

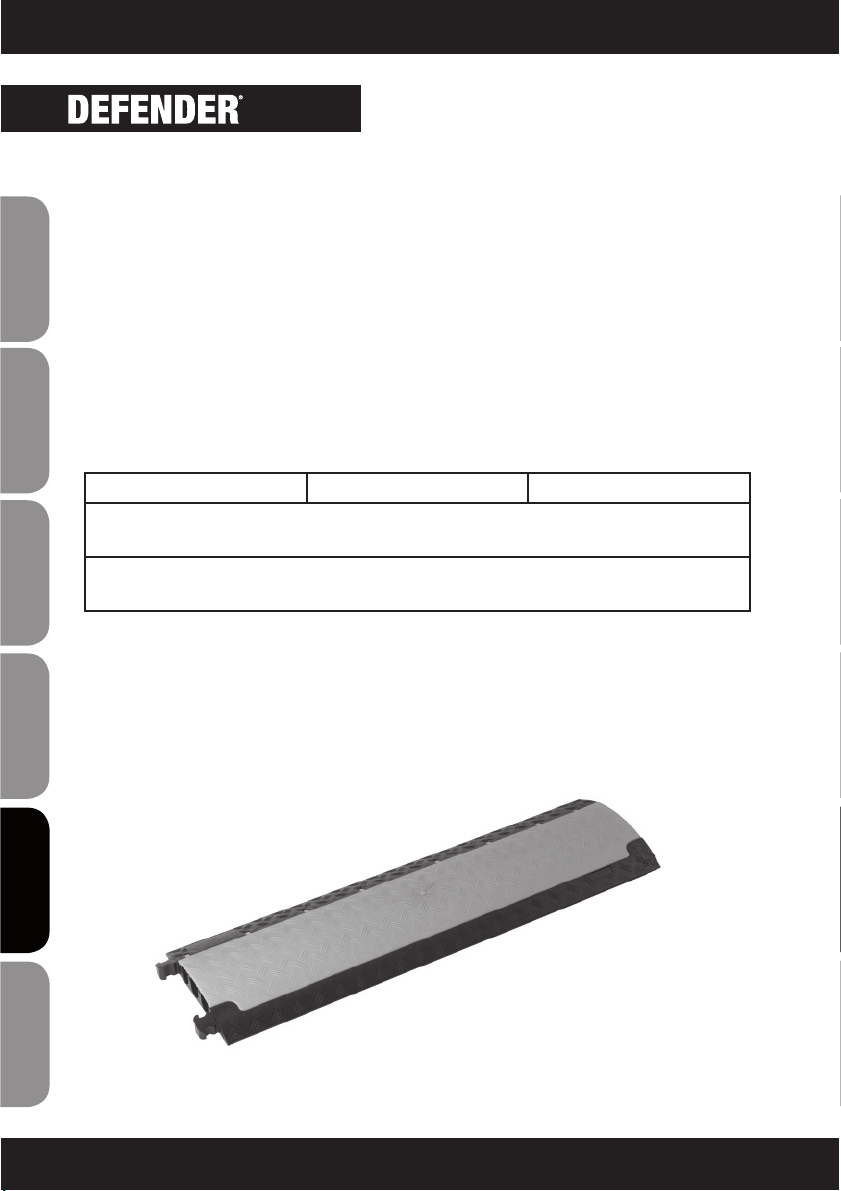

DEFENDER MINI

De pequeño tamaño, aunque robusto, este pasacables ligero y profesional se adapta a todo tipo de aplicaciones con su habitual diseño negro y amarillo. El nuevo DEFENDER Mini cumple todas las expectativas de un protector de cables profesional y amplía la serie de protectores de cable DEFENDER con un producto resistente al paso de vehículos a pesar de ser extremadamente ligero (¡solo 5 kg!). Al igual que todos los protectores de cable de la serie DEFENDER , el DEFENDER Mini es resistente al aceite, al ácido y al petróleo, y dispone de un sistema patentado de bisagra autolimpiable.

MINI 1000 x 290 x 48 mm Peso: 5 kg Capacidad de carga: aprox. 2 toneladas, para una superﬁcie de 20×20 cm. No apto

para uso en carreteras. Permite el paso de vehículos, aunque a velocidad reducida y con precaución.

Aplicaciones: Ferias, aceras y vías peatonales, mercados, mercadillos navideños, talleres, almacenes, centros comerciales, grandes almacenes, etc.

Page 67

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

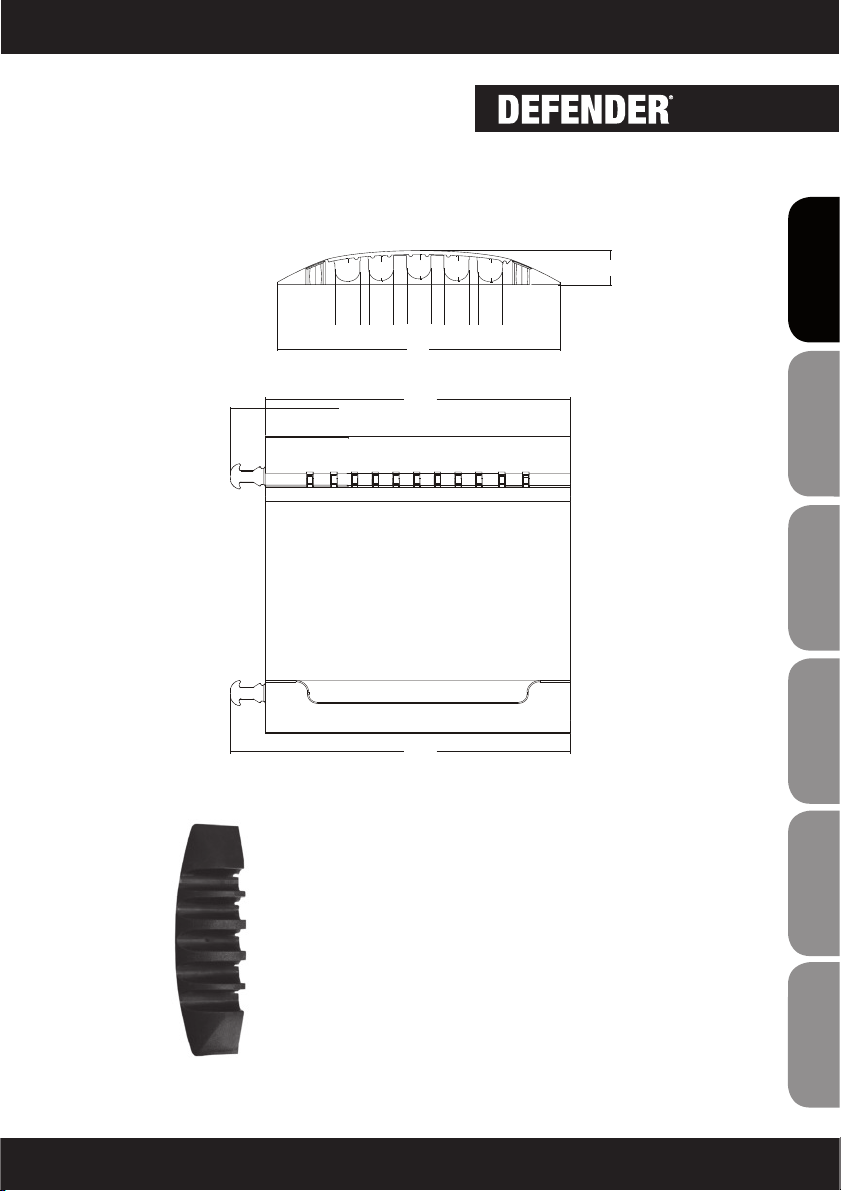

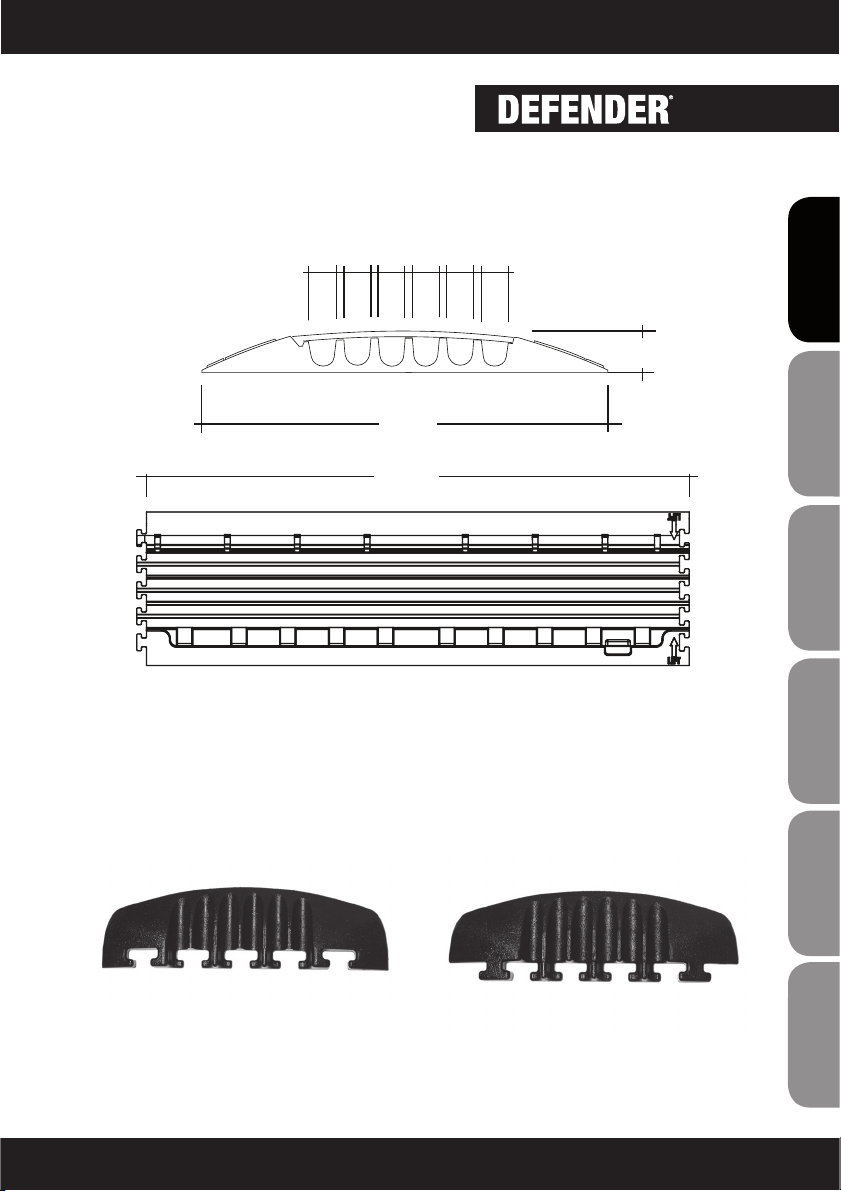

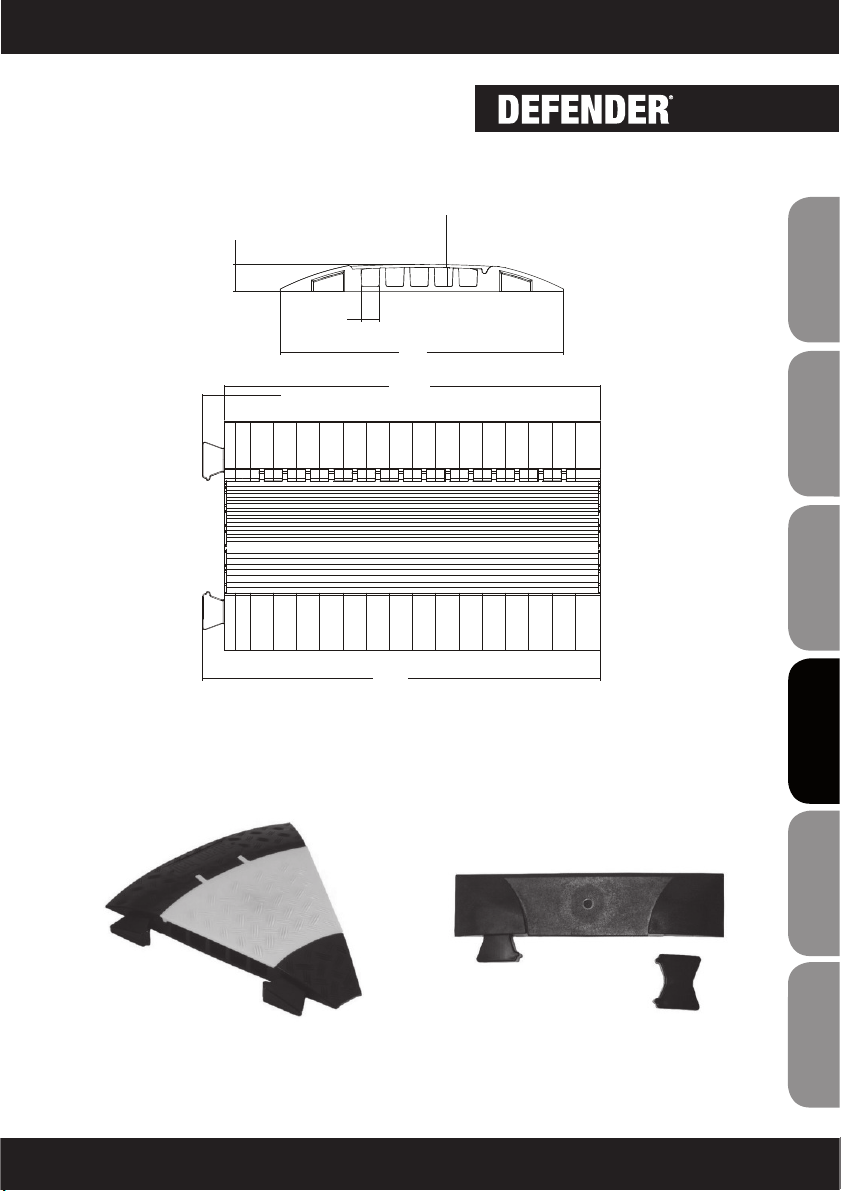

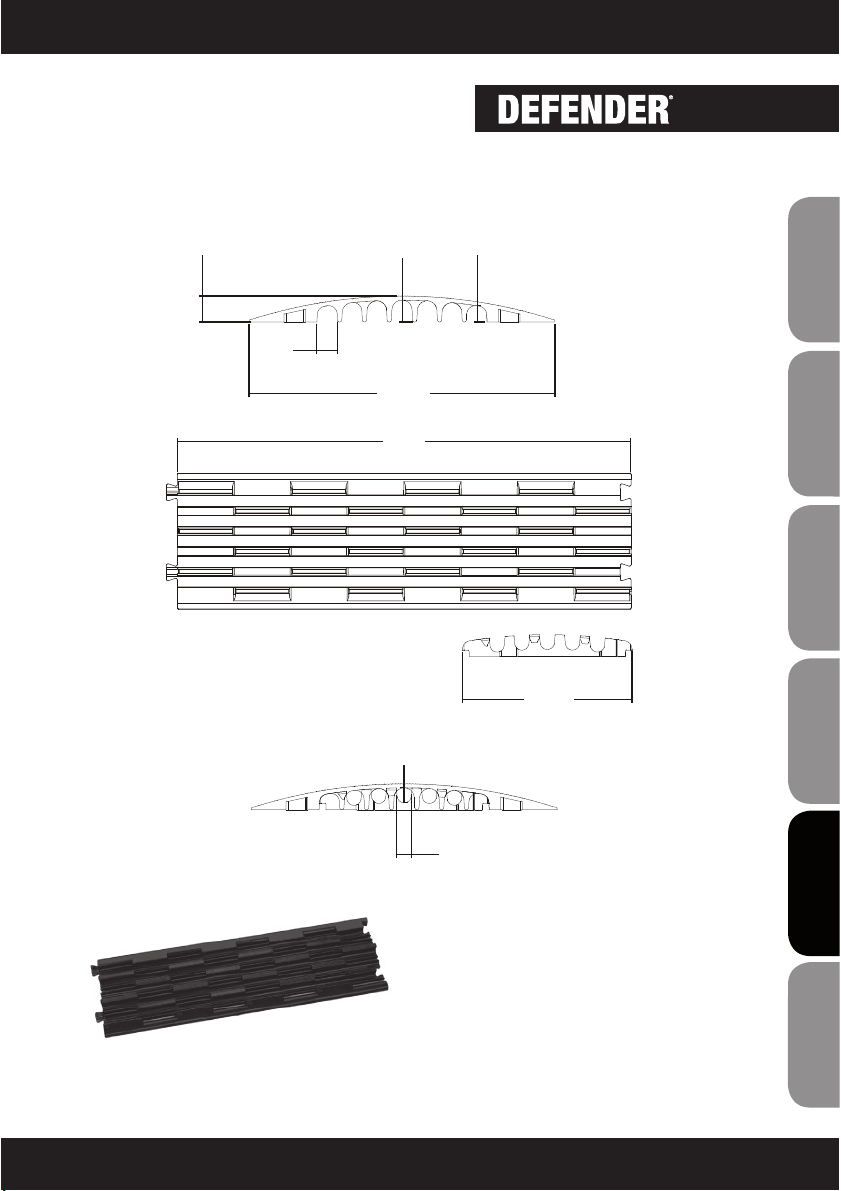

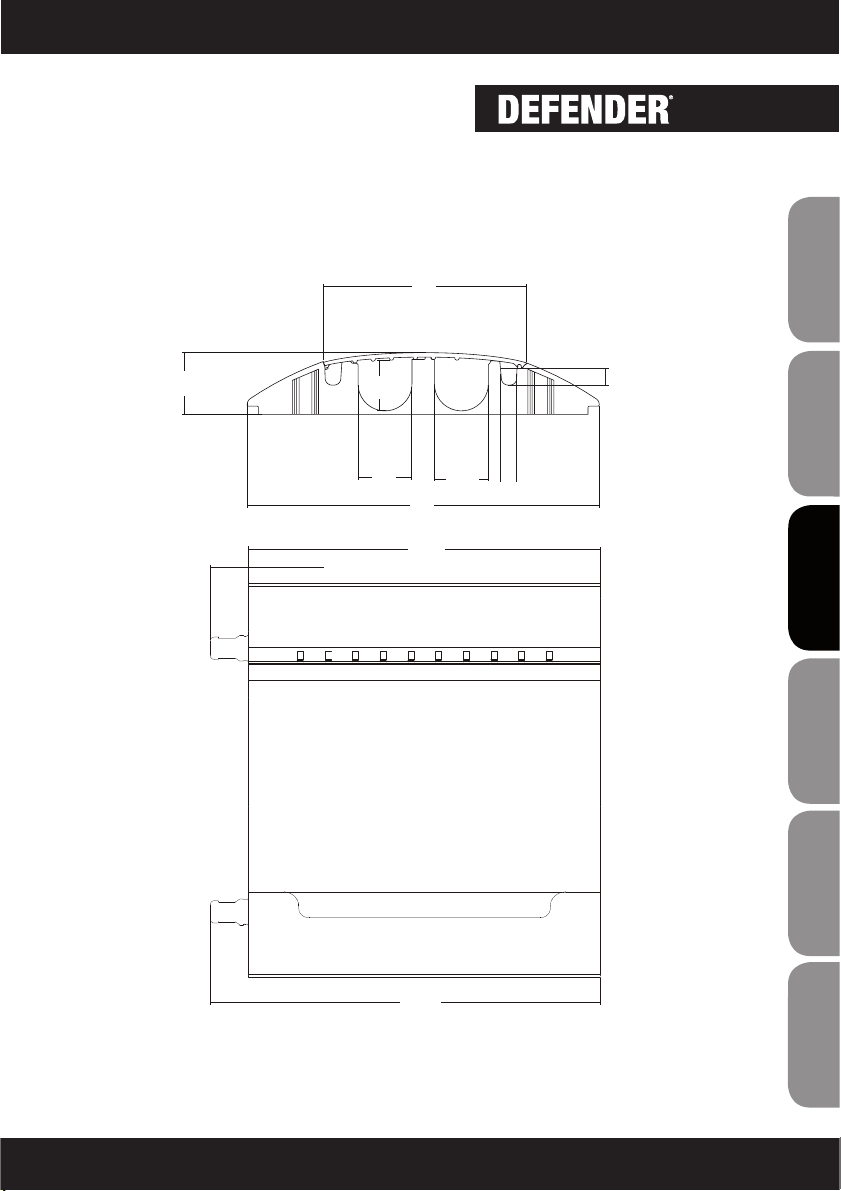

DIBUJO TÉCNICO

Accesorios:

DEFENDER MINI Final de rampa macho DEFENDER MINI Final de

rampa hembra

35 35 35

290

1000

Page 68

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

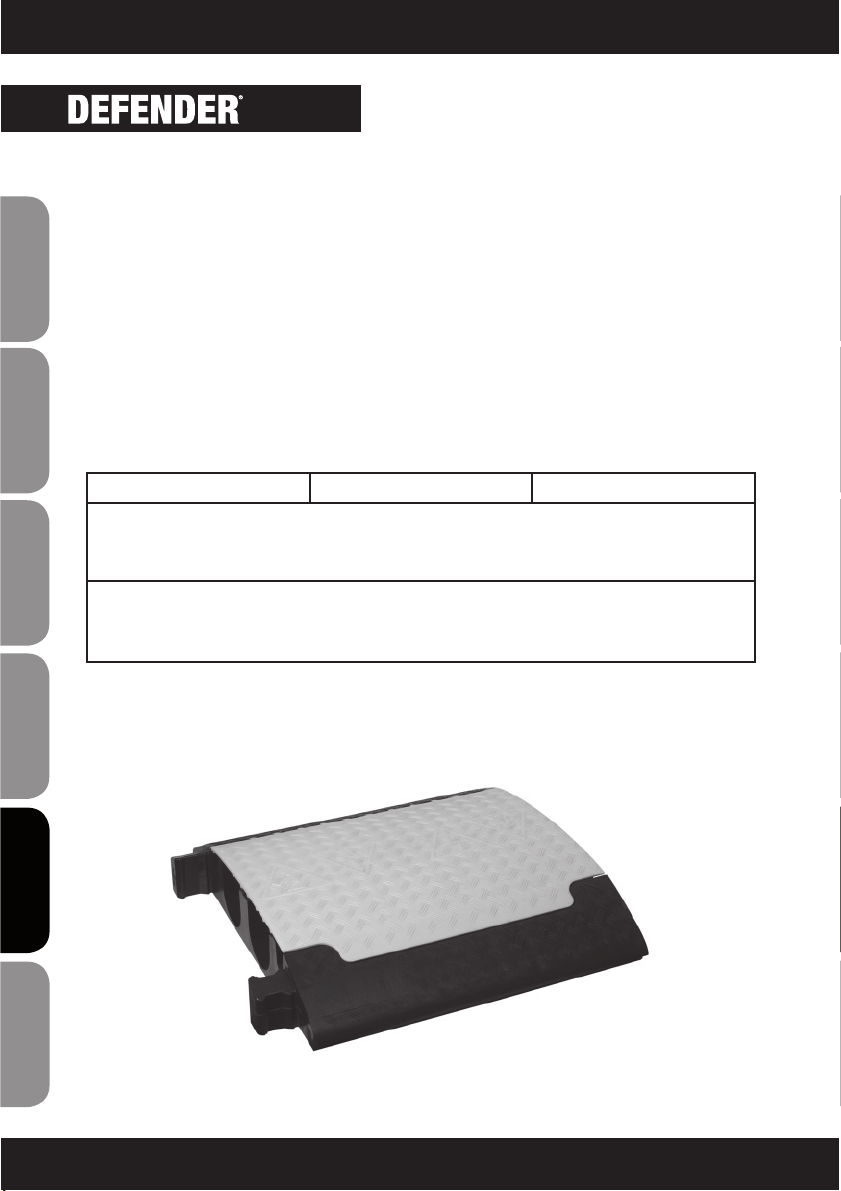

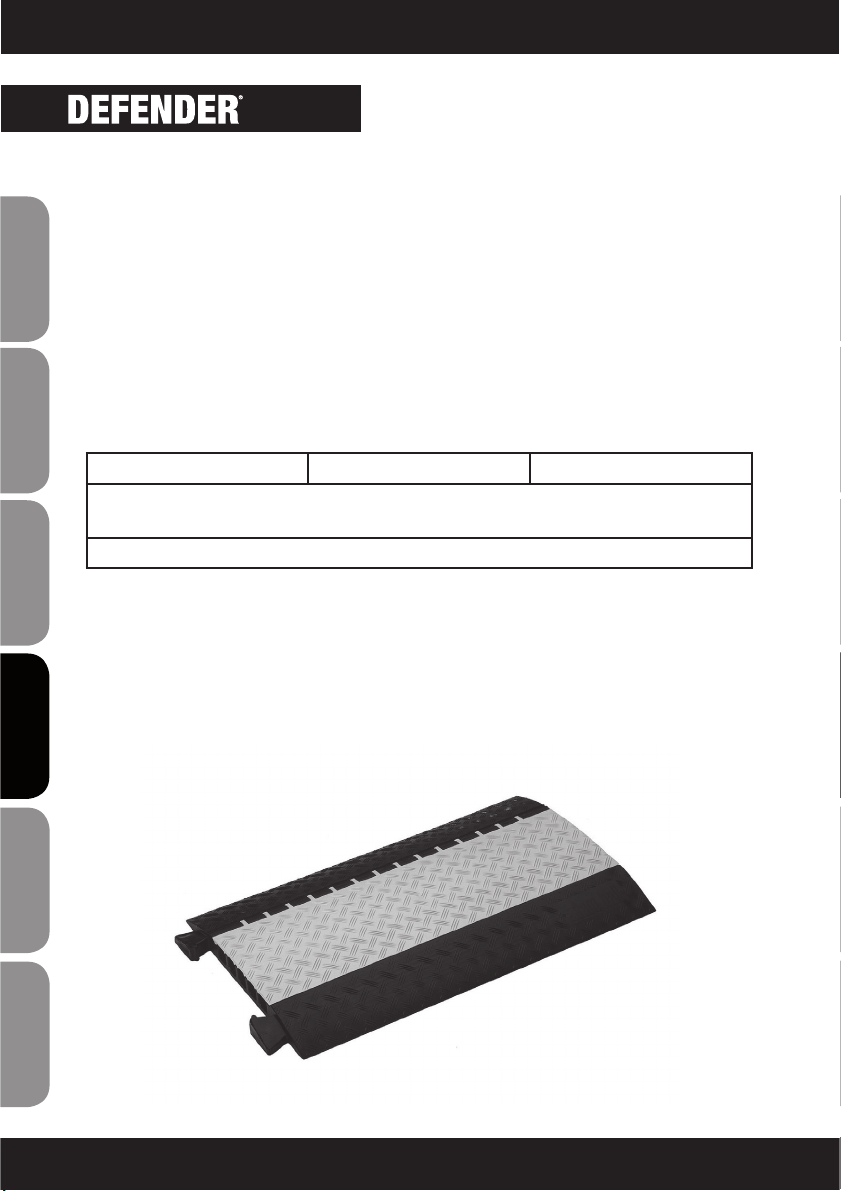

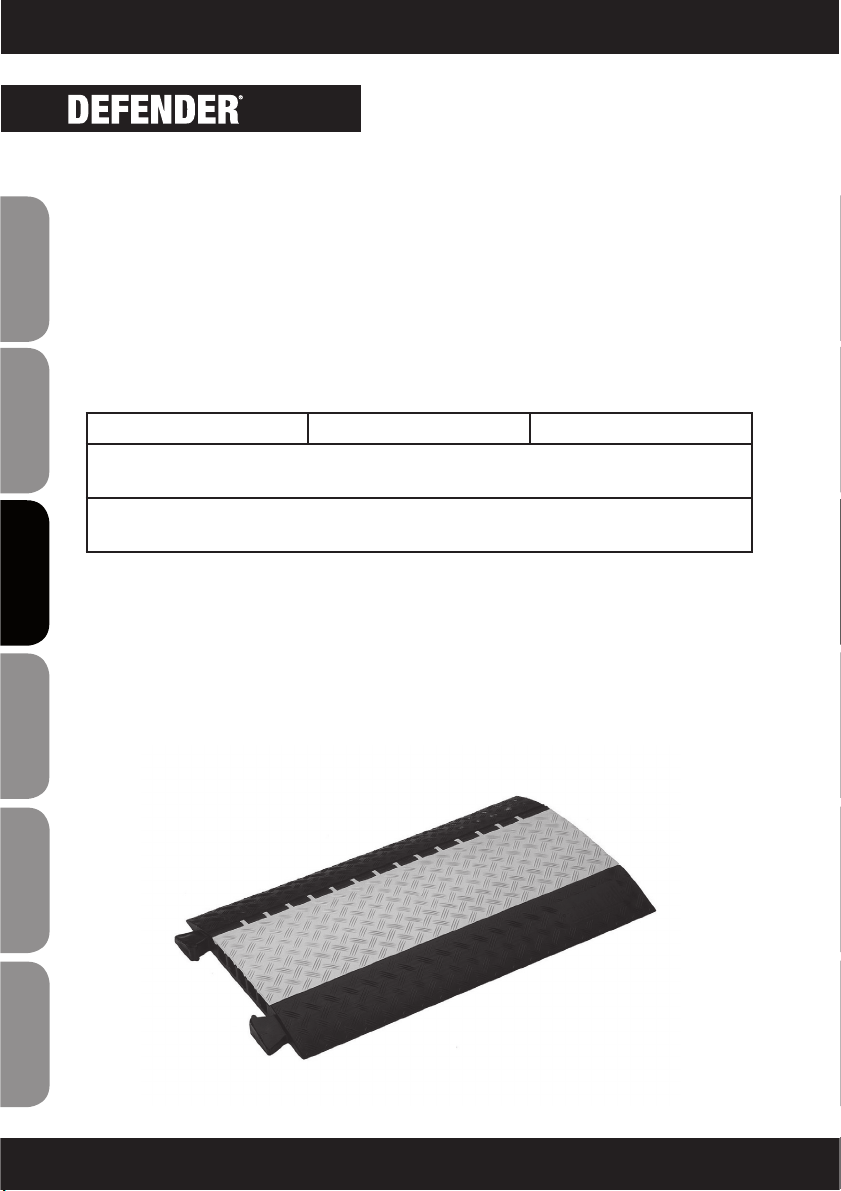

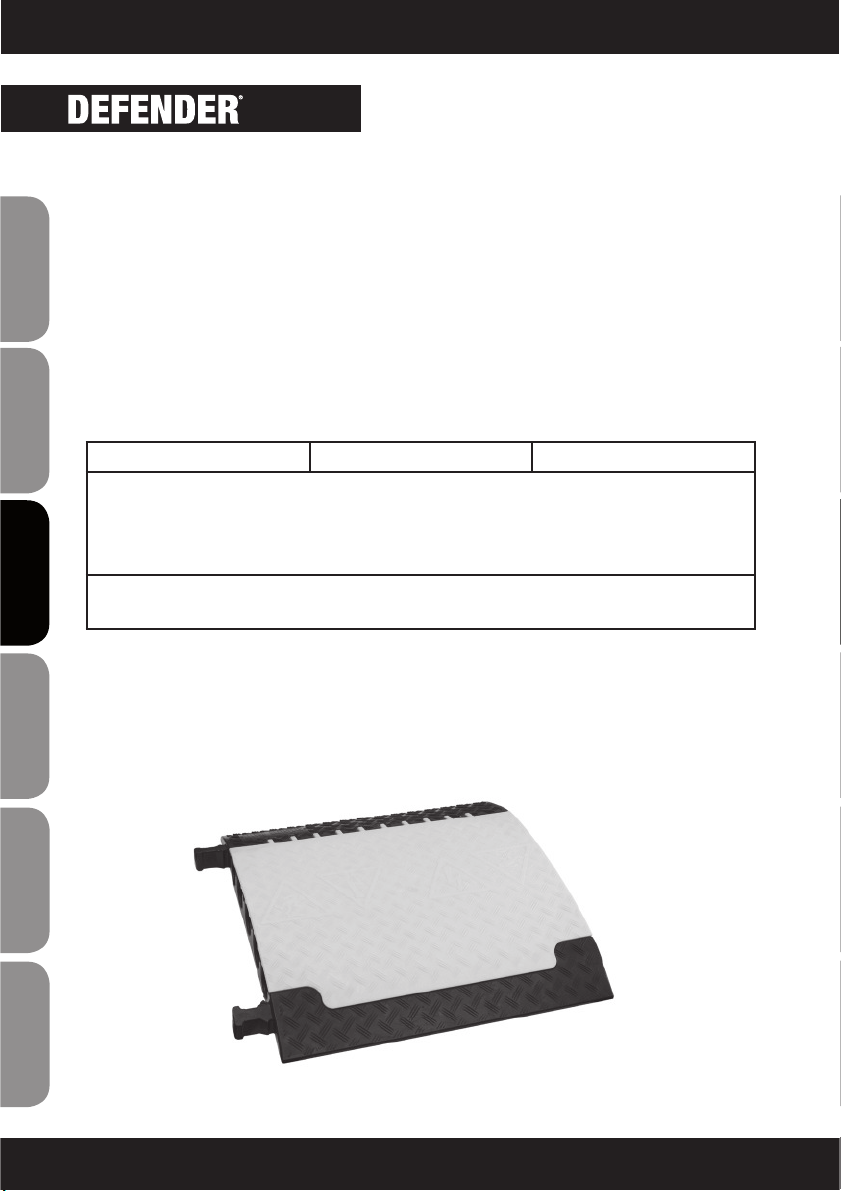

DEFENDER MIDI

El Defender Midi ha sido desarrollado en respuesta a las múltiples demandas de los clientes y es una solución intermedia entre el Defender Compact y el Defender III. Este protector de cables dispone de 5 canales, piezas de unión moldeadas y, aunque su altura y peso son inferiores a los del Defender III, ofrece una capacidad de carga similar.

MIDI 890 x 542 x 54 mm Peso: 11,5 kg Capacidad de carga: aprox. 5 toneladas, para una superﬁcie de 20×20 cm. En general,

es resistente al paso de cualquier vehículo de carretera. Aplicaciones: Similar a MINI, pero para obras de construcción, carreteras, etc.

Page 69

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

DIBUJO TÉCNICO

Accesorios:

DEFENDER MIDI Curva de 45° DEFENDER MIDI Final de rampa

942

890

542

Page 70

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

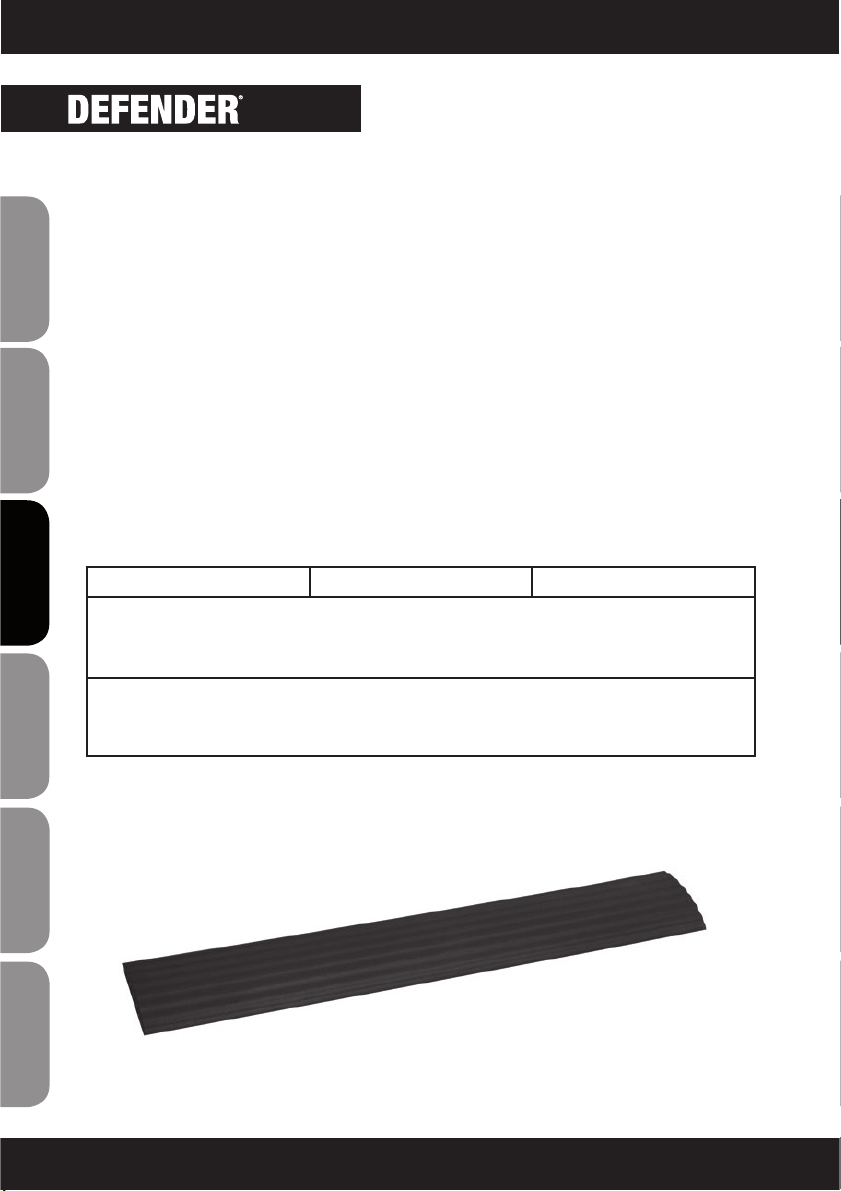

DEFENDER COMPACT

Versión económica del protector Defender III. Los canales moldeados en la parte inferior permiten instalar una multitud de cables bajo el Defender Compact y soportar el paso de vehículos pesados. Fabricado en poliuretano negro con una superﬁcie estriada antideslizante. Esta solución amplía el campo de aplicación a cargas pesadas. La base del Defender Compact, con un peso de 3,5 kg, se acopla perfectamente a la parte superior, aumentando así la capacidad de carga. Permite incluso el paso de carretillas elevadoras. Los 5 canales para cables, cada uno con un diámetro de 22 mm, ofrecen espacio suﬁciente para muchas aplicaciones. Al acoplar varios protectores Defender Compact para cable, éstos permanecen alineados incluso tras el paso de un vehículo.

Este sencillo protector de cables es lo que se denomina comúnmente un pasacables. Para montarlo, tienda los cables primero y luego cúbralos con el pasacables COMPACT. Si utiliza un pasacables COMPACT con base, instale en primer lugar la base formando una línea. A continuación, tienda los cables en el interior de la base para luego cubrir ambos con el pasacables COMPACT. Inserte el pasacables COMPACT en la base para conseguir una unidad sólida. Se obtiene así una mayor estabilidad de la línea cuando se utiliza el pasacables COMPACT con una base.

COMPACT 805 x 435 x 37 mm Peso: 3,5 kg Capacidad de carga: Peatones, bicicletas Aplicaciones: Principalmente en salas, ferias, etc.

Page 71

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

DIBUJO TÉCNICO

Accesorios:

DEFENDER COMPACT Base

Base

804

435

241

Page 72

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

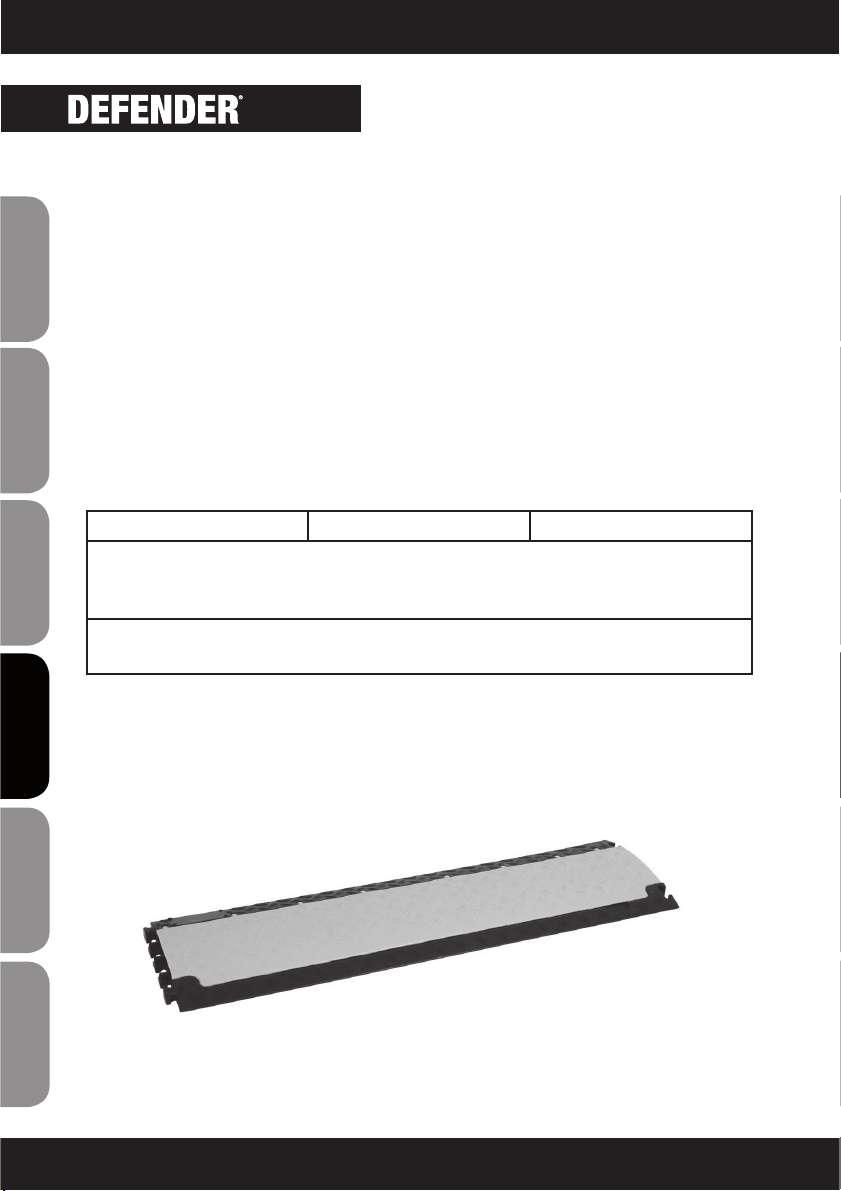

DEFENDER NANO

El protector de cables de menor tamaño, pero con un gran potencial. Ligero, profesional y accesible para sillas de ruedas, se adapta a todo tipo de aplicaciones. Con sus 6 canales y su tamaño reducido, el DEFENDER NANO responde a todas las exigencias de un protector de cables profesional. Este pasacables compacto, extremadamente ligero (¡sólo 4 kg!) y resistente al tráﬁco de vehículos, viene a completar la serie de protectores de cable Defender en el segmento compacto, con su habitual diseño negro y amarillo. Al igual que todos los protectores de cable de la serie Defender, el DEFENDER NANO es resistente al aceite, al ácido y al petróleo, y dispone de un sistema patentado de bisagra autolimpiable.

NANO 1000 x 280 x 32 mm Peso: 4,47 kg Capacidad de carga: aprox. 2 toneladas, para una superﬁcie de 20×20 cm. Carretillas

homologadas. No apto para uso en carreteras. Permite el paso de vehículos, aunque a velocidad reducida y con precaución.

Aplicaciones: Ferias, aceras y vías peatonales, mercados, mercadillos navideños, talleres, almacenes, centros comerciales, grandes almacenes, etc.

Page 73

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

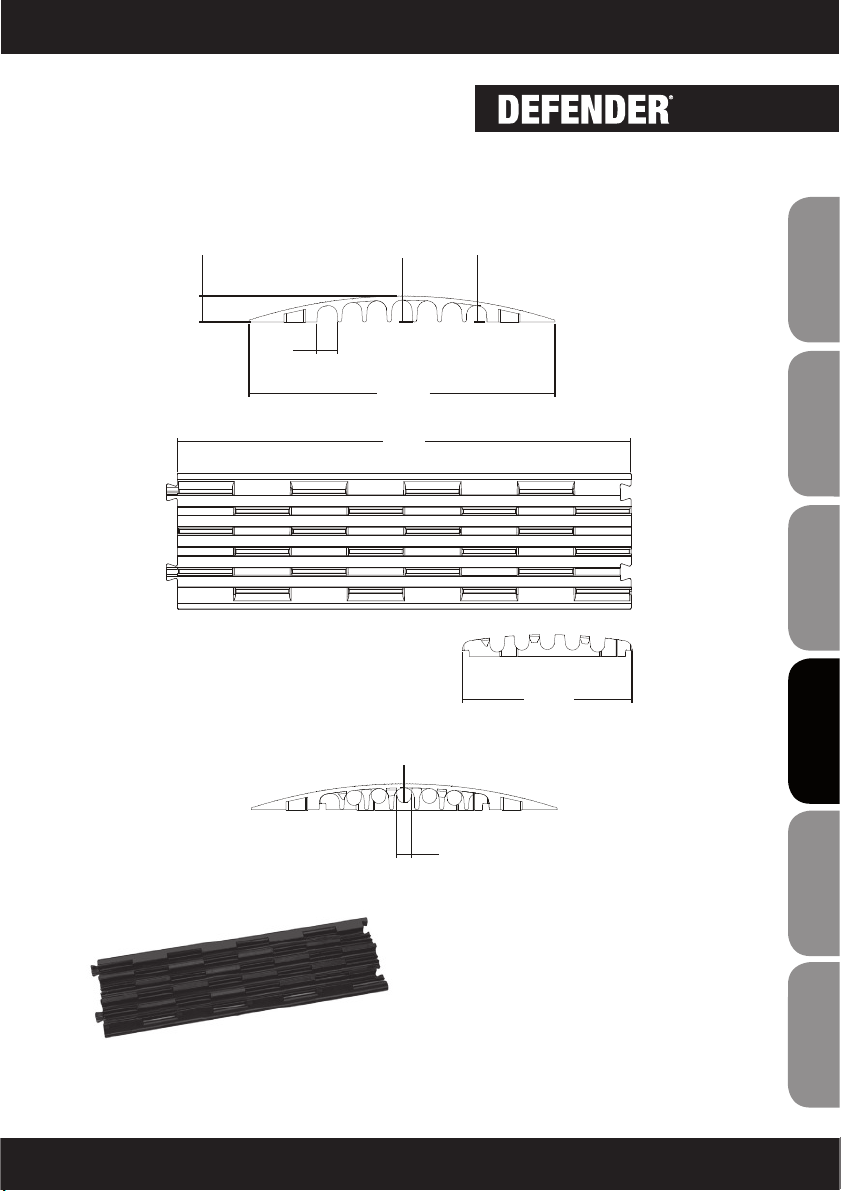

DIBUJO TÉCNICO

Accesorios:

DEFENDER NANO Final de rampa DEFENDER NANO Final de rampa

1000

280

17 17 17 17 17 17

Page 74

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

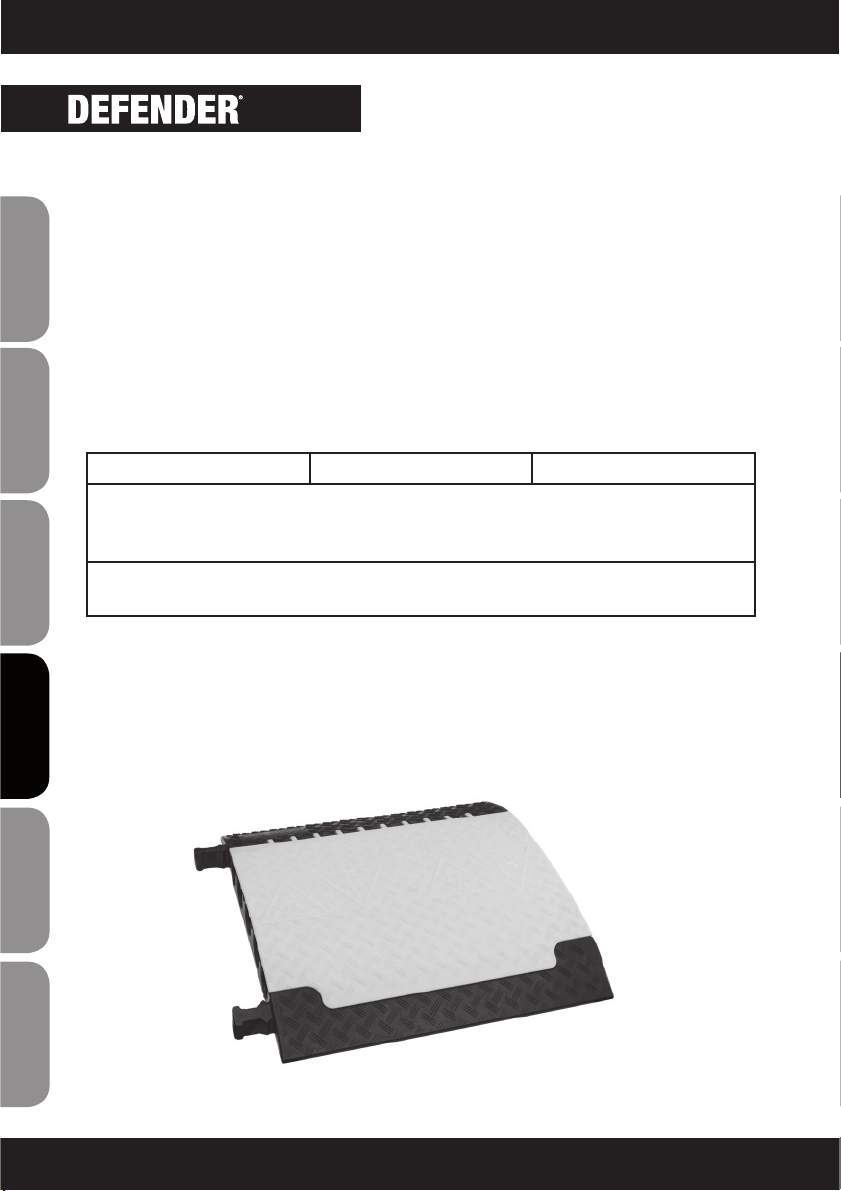

DEFENDER III

Nuestro pasacables líder en ventas. Fabricado en poliuretano negro, se caracteriza por una superﬁcie antideslizante y una llamativa tapa de polietileno de color amarillo e incluye 3 canales para cable. Los pasacables se acoplan entre sí mediante piezas de unión disponibles por separado. Cada pasacables se suministra con un par de piezas de unión. La novedosa tapa con bisagra patentada (Patente UE N.º: EP1366550) permanece abierta mientras se instalan los cables. El sistema de cierre integrado ofrece una mejor protección contra la suciedad y la rotura que los sistemas convencionales de sujeción mediante Velcro. La extensa gama de accesorios disponibles para el Defender III ofrece una mayor ﬂexibilidad de instalación para la protección de cables y mangueras.

DEFENDER III 1000 x 600 x 73 mm Peso: 22 kg Capacidad de carga: aprox. 5 toneladas, para una superﬁcie de 20×20 cm. En general,

es resistente al paso de cualquier vehículo de carretera. Su utilización está regulada por el código de circulación. Ofrece una gran estabilidad, incluso con líneas acopladas.

Aplicaciones: Similar a MIDI y MINI, pero para cables de mayor sección.

Page 75

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

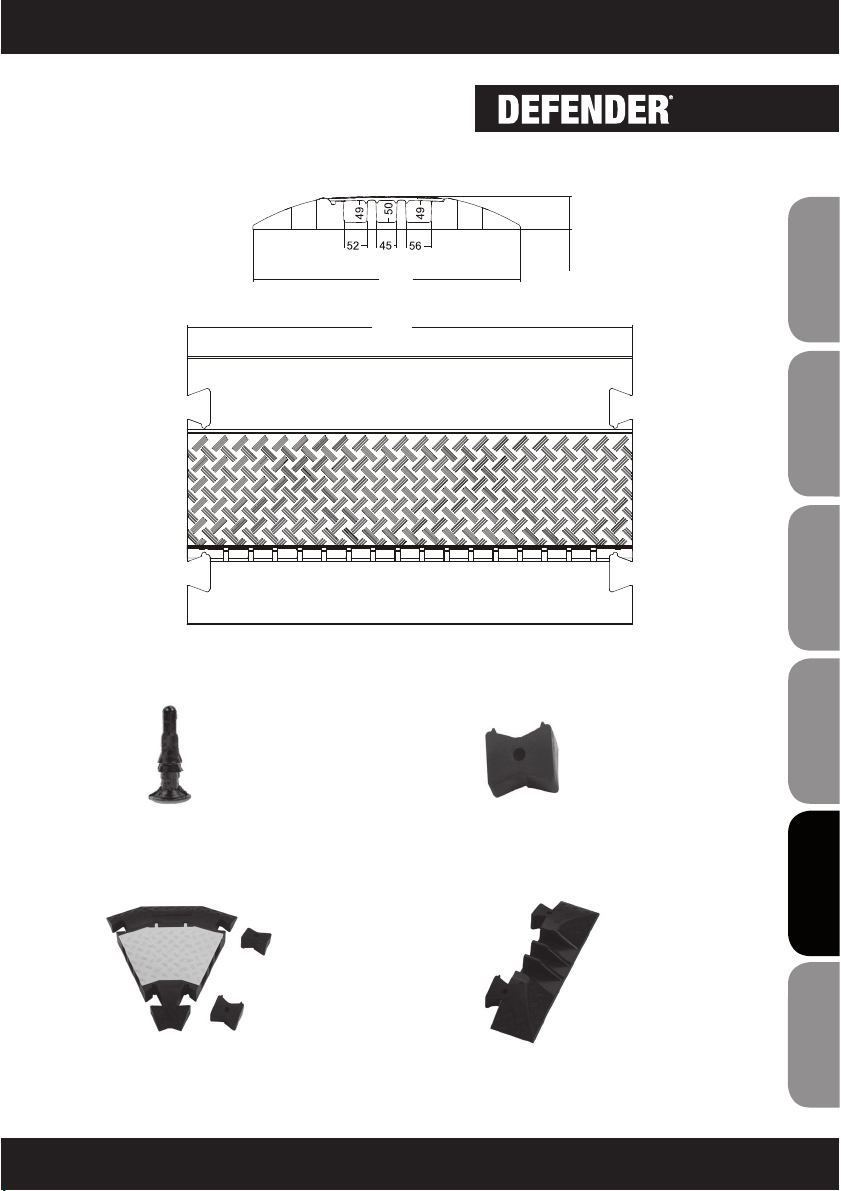

DIBUJO TÉCNICO

Accesorios:

DEFENDER III Curva de 45° DEFENDER III Final de rampa

DEFENDER III Pasador de ﬁjación DEFENDER III Pieza de unión

1000

600

Page 76

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

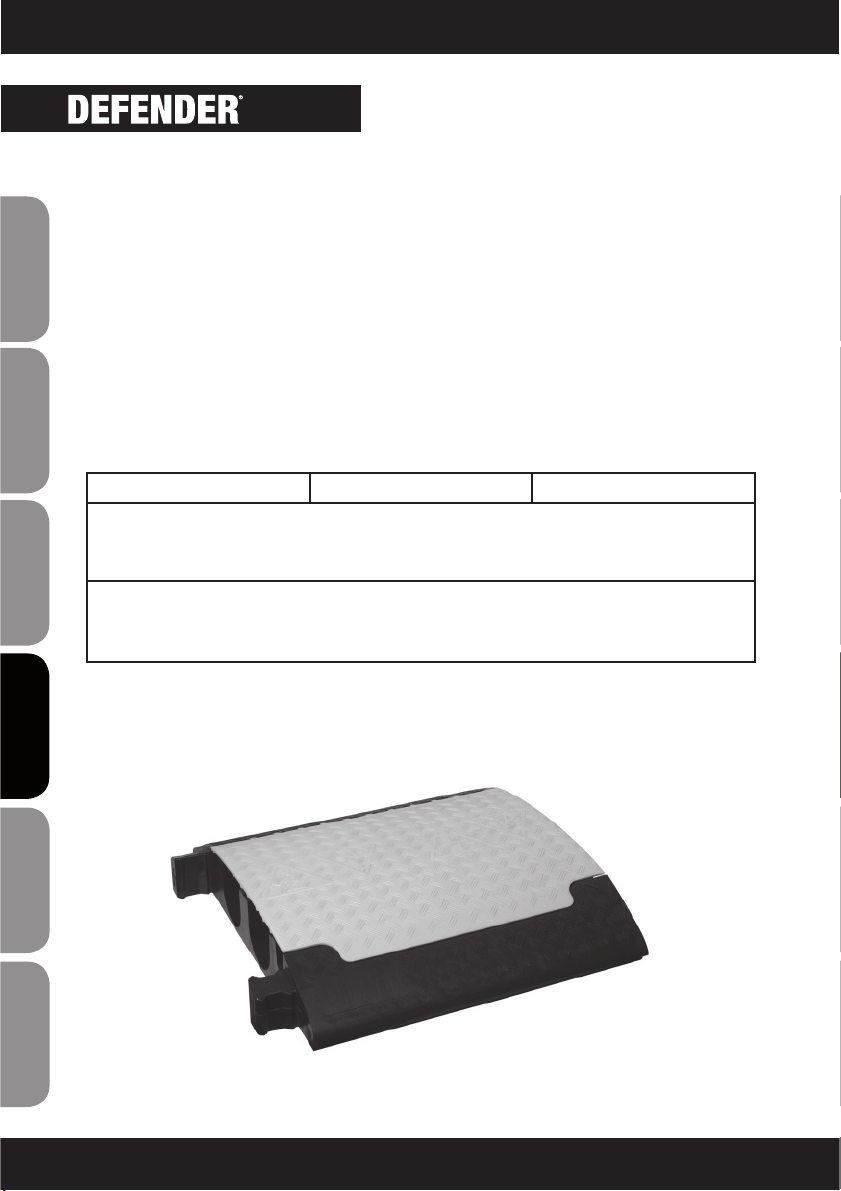

DEFENDER XXL

Nuestro nuevo buque insignia de la serie Defender ha sido desarrollado en colaboración con prestigiosas distribuidoras y empresas del sector. El Defender XXL tiene 5 canales de gran tamaño, 3 de los cuales permiten alojar las mangueras de tipo C empleadas por los bomberos, con un diámetro de 62 mm. Estos canales también ofrecen una protección óptima para los cables eléctricos. La capacidad de carga supera la del Defender III.

XXL 700 x 696 x 87 mm Peso: 21,4 kg Capacidad de carga: aprox. 5 toneladas, para una superﬁcie de 20×20 cm. En general,

es resistente al paso de cualquier vehículo de carretera. Ofrece una gran estabilidad, incluso con líneas acopladas. Adecuado para mangueras de tipo C.

Aplicaciones: Similar al DIII, aunque respetando las normas del código de circulación para alturas de más de 75 mm

Page 77

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

DIBUJO TÉCNICO

Accesorios:

DEFENDER XXL Final de rampa

696

61 62 60 62 61

59 65 63 65 59

700

780

Page 78

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER ULTRA-L

Este pasacables ha sido desarrollado en colaboración con distribuidores para grandes eventos. Este robusto pasacables se distingue principalmente por el gran tamaño de sus 2 canales que permiten alojar cables o mangueras con un diámetro de hasta 120 mm (2 de tipo A, por ejemplo) además de proteger los delicados conectores, y sus carcasas, de tamaño inferior a 100 mm. Para el uso en carreteras, consulte las normas de tráﬁco vigentes en su país.

ULTRA L 700 x 783 x 139 mm Peso: 30 kg Capacidad de carga: aprox. 5 toneladas, para una superﬁcie de 20×20 cm. En general,

es resistente al paso de cualquier vehículo de carretera. Ofrece una gran estabilidad, incluso con líneas acopladas.

Aplicaciones: Similar al Defender XXL, aunque también para obras de construcción, carreteras, etc. En este caso, se observarán las normas de tráﬁco pertinentes para alturas de más de 75 mm.

Page 79

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

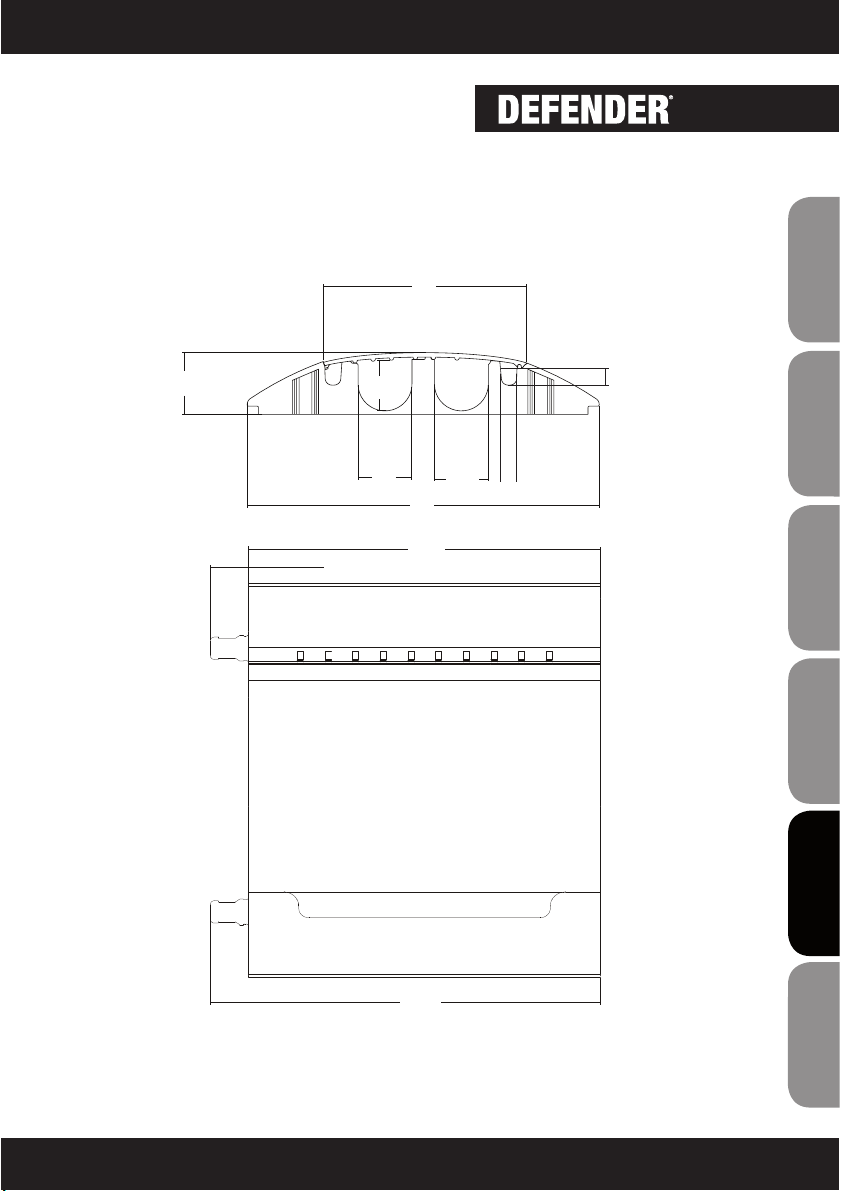

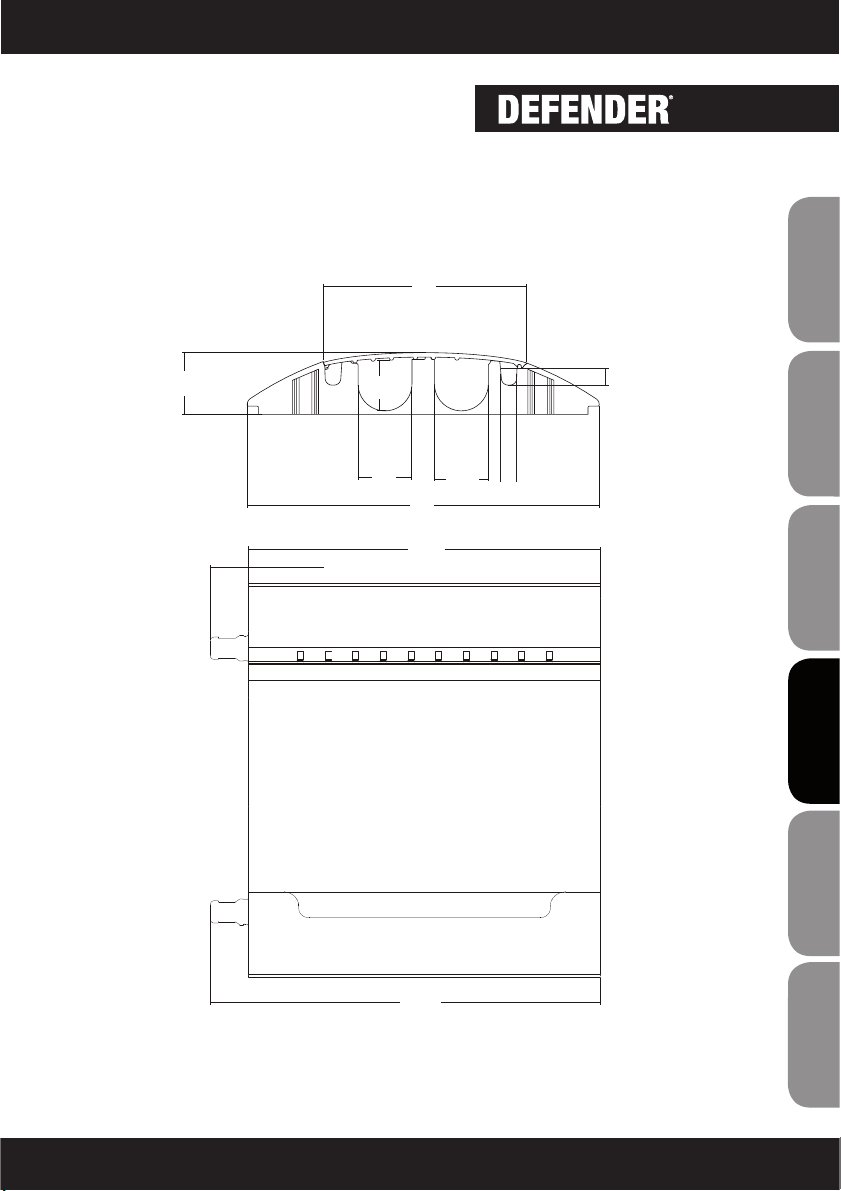

DIBUJO TÉCNICO

452

138

113

120

783

700

776

Page 80

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER OFFICE

Con sus 4 canales, el Defender Ofﬁce cumple con todas las expectativas de un protector de cables profesional, ya sea en la oﬁcina, en la sala de reuniones o en un stand de feria. La longitud del pasacables y las curvas de 90° permiten adaptarse a cualquier situación particular. Al igual que con el protector COMPACT con base, este protector de cables se compone de dos piezas. A diferencia de los demás protectores de cable, este modelo no dispone de piezas de unión. Para obtener una línea estable, que no se rompa con el peso de carga ni pierda su alineación, la tapa deberá colocarse a unos 10 cm del borde de la base. De este modo, la tapa hará las funciones de una pieza de unión. La base y la tapa se pueden cortar a medida utilizando una guía marcada cada 10 mm. Ambas piezas disponen de líneas de corte marcadas en su superﬁcie. Tenga en cuenta esta guía para que encajen perfectamente.

OFFICE 870 x 110 x 20 mm Peso: 1,5 kg Capacidad de carga: Pasacables para oﬁcinas, aunque también permite el paso de

vehículos, camiones y carretillas elevadoras.

Aplicaciones: Para cualquier tipo de aplicaciones, aunque al no ofrecer estabilidad suﬁciente en línea, se utilizará preferentemente en oﬁcinas, ferias, etc.

Page 81

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

DIBUJO TÉCNICO

Accesorios:

DEFENDER OFFICE Curva de 90° DEFENDER OFFICE Final de rampa

Page 82

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

GARANTÍA LIMITADA

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un período de 2 o 5 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justiﬁcante de compra válido en el que ﬁgure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall.

Esta garantía limitada no se aplica:

- en caso de desgaste normal de los consumibles (baterías, etc.)

- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente

- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto

- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall

- si el producto ha sido modiﬁcado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

Page 83

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

LIMITACIÓN DE RESPONSABILIDAD

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modiﬁcada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales especíﬁcos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Estos productos cumplen los requisitos esenciales de las directivas europeas 1999/5/CE y 89/336/CE, así como las correspondientes cláusulas adicionales.

Page 84

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MOSTKI KABLOWE DEFENDER

Wybór produktów serii DEFENDER zapewnia maksymalną ochronę okablowania. Choć stosowanie mostków kablowych naszej produkcji jest proste ilogiczne, podajemy dodatkowo kilka przydatnych informacji wzakresie ich obsługi istosowania.

OPATENTOWANA KONSTRUKCJA ZSAMOCZYSZCZĄCYM ZAWIASEM (nr patentu UE: EP1366550), MADE IN GERMANY!

Wszystkie nasze mostki są wytwarzane zbardzo stabilnego iwytrzymałego tworzywa sztucznego TPU (poliuretan termoplastyczny). Mostki można bez problemu czyścić, również zużyciem myjki parowej. Aby jednak zapewnić ciągłe nienaganne funkcjonowanie, obszar zawiasów, jak również zamknięcia należy zawsze utrzymywać wczystości. Wrazie potrzeby zawiasy izamknięcia można lekko nasmarować. Wtym celu zalecamy stosowanie powszechnie dostępnego aerozolu teﬂonowego lub silikonowego. Nadmiar smaru należy po nałożeniu zetrzeć, aby zapobiec ewentualnemu poślizgnięciu.

ZASTOSOWANIE IOBCIĄŻALNOŚĆ

Należy pamiętać, że wprzypadku stosowania mostków kablowych na drogach publicznych, ścieżkach dla pieszych itp. mogą być wymagane dodatkowe oznaczenia lub znaki ostrzegawcze, być może również zezwolenia. Aby wybrać właściwy mostek kablowy odpowiednio do indywidualnych potrzeb, należy odczytać jego obciążalność zdołączonych tabel.

WARUNEK KONIECZNY:

Należy zawsze pamiętać otym, że podaną obciążalność można uzyskać wyłącznie na twardym irównym podłożu. Wprzypadku nierównego lub miękkiego podłoża obciążalność może być znacznie niższa, stąd przed przekazaniem do użytkowania zaleca się przeprowadzenie stosownych prób obciążeniowych.

OCHRONA PRZECIWPOŻAROWA

Wszystkie mostki kablowe DEFENDER są wykonane zpoliuretanu wklasie odporności ogniowej B2 (dostępne również wwersji B1 — trudnozapalne wrozumieniu normy DIN4102), są też odporne na działanie olejów, kwasów ibenzyny. Zakres temperatury pracy wynosi od około -40°C do +70°C. Zakres twardości to 88Shore-A ± 4.

Page 85

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

OBSŁUGA

Każdy mostek kablowy jest wyposażony włącznik iodpowiednie mocowania, umożliwiające łączenie ze sobą dowolnej ilości mostków kablowych jednego szeregu konstrukcyjnego. Również tutaj używa się określenia „linia”. Tak skonstruowane linie są zasadniczo dostatecznie stabilne, aby bez dodatkowych zabezpieczeń umożliwiać przechodzenie po nich czy przejeżdżanie. Jeśli jednak linia ma być używana wtrudniejszych warunkach iistnieje ryzyko jej przesunięcia podczas pracy, zaleca się dodatkowe zakotwienie linii do podłoża. Wprzypadku produktów Defender III włączniku przewidziano specjalne otwory umożliwiające zakotwienie. Wpozostałych mostkach należy wywiercić otwór wobrębie kanału kablowego, wktóry będzie można włożyć kotwę. Po ułożeniu (zwyjątkiem wersji Compact iOfﬁce) istnieje możliwość otwarcia pokryw poprzez ich pociągnięcie wgórę. Zatrzaskują się one samoczynnie wpołożeniu krańcowym isame pozostają otwarte aż do zamierzonego zamknięcia. Ułatwia to układanie przewodów. Po ułożeniu przewodów pokrywy należy zamknąć. Jednocześnie należy uważać, aby zamknięcie pokrywy zatrzasnęło się mocno wpodstawie. Tylko wten sposób można zapobiec niezamierzonemu otwarciu pokrywy pod wpływem obciążenia.

ZASTOSOWANIE

Zadaniem wszystkich mostków kablowych serii DEFENDER jest ochrona wszelkiego rodzaju przewodów przed uszkodzeniami. Aby spełnić najwyższe wymagania dotyczące stosowania, nasze mostki kablowe odpowiadają normom określonym wdyrektywie niskonapięciowej.

ZAKRES ODPOWIEDZIALNOŚCI

Każdy użytkownik odpowiada za to, jakie kable iprzewody chroni za pomocą mostków kablowych DEFENDER oraz sposób, wjaki są one ułożone. Podane wartości obciążenia naszych mostków gwarantujemy jedynie wprzypadku ich prawidłowego zastosowania.

Page 86

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER MINI

Mały wśród wielkich. Lekki, profesjonalny iuniwersalny. Nowy mostek DEFENDER Mini spełnia wszelkie wymagania wzakresie profesjonalnej ochrony okablowania ipowiększa serię DEFENDER okompaktowy, bardzo lekki (zaledwie 5kg!) mostek kablowy, jednak po którym można przejeżdżać, wtypowo czarno-żółtym wzornictwie. Podobnie jak wszystkie mostki zserii DEFENDER, również DEFENDER Mini jest odporny na działanie olejów, kwasów ibenzyny oraz jest wyposażony wopatentowane, samoczyszczące zawiasy zamykające.

MINI 1000 x 290 x 48mm Masa: 5kg

Obciążalność: około 2t na powierzchni 20 x 20cm. Nie nadaje się do stosowania wruchu drogowym. Mimo to samochody mogą powoli przejeżdżać po mostku.

Obszar zastosowań: targi / ścieżki dla pieszych / targowiska / jarmarki / warsztaty / hale magazynowe / centra handlowe / domy handlowe itp.

Page 87

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

35 35 35

290

1000

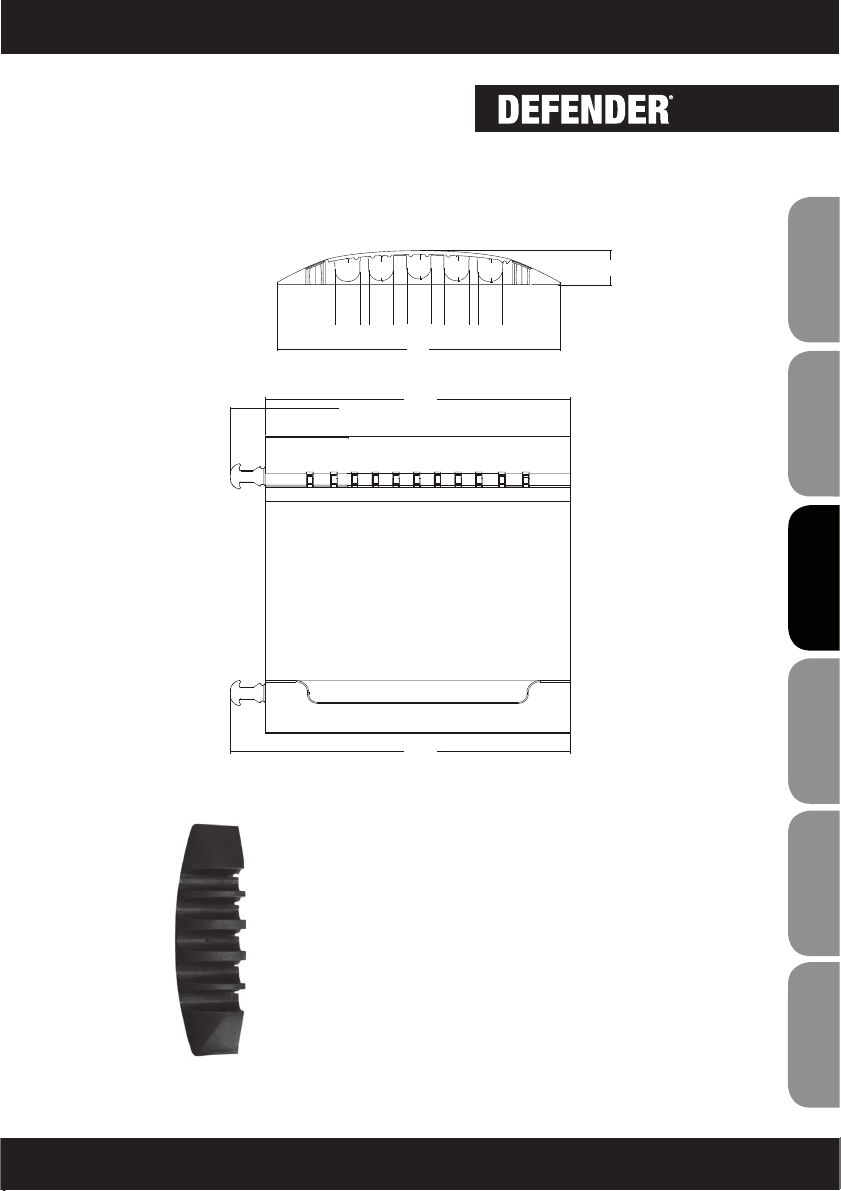

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER MINI końcówka „męska” DEFENDER MINI końcówka

„żeńska”

Page 88

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER MIDI

Defender Midi został opracowany jako rozwiązanie do zastosowań pomiędzy produktami Defender Compact aDefenderIII. Mostki kablowe tej serii wyróżnia pięć kanałów, niewielka wysokość imniejsza masa niż wprzypadku produktów Defender III, jak również łączniki umieszczane wtryskowo. Obciążalność jest podobna, jak wprzypadku mostków Defender III!

MIDI 890 x 542 x 54mm Masa: 11,5kg

Obciążalność: około 5t na powierzchni 20 x 20cm. Po mostku tym może przejechać generalnie każdy pojazd dopuszczony do ruchu drogowego.

Obszar zastosowań: Podobnie jak MINI, jednak również place budowy, drogi itd.

Page 89

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

942

890

542

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER MIDI Zagięcie 45° DEFENDER MIDI Końcówka

Page 90

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

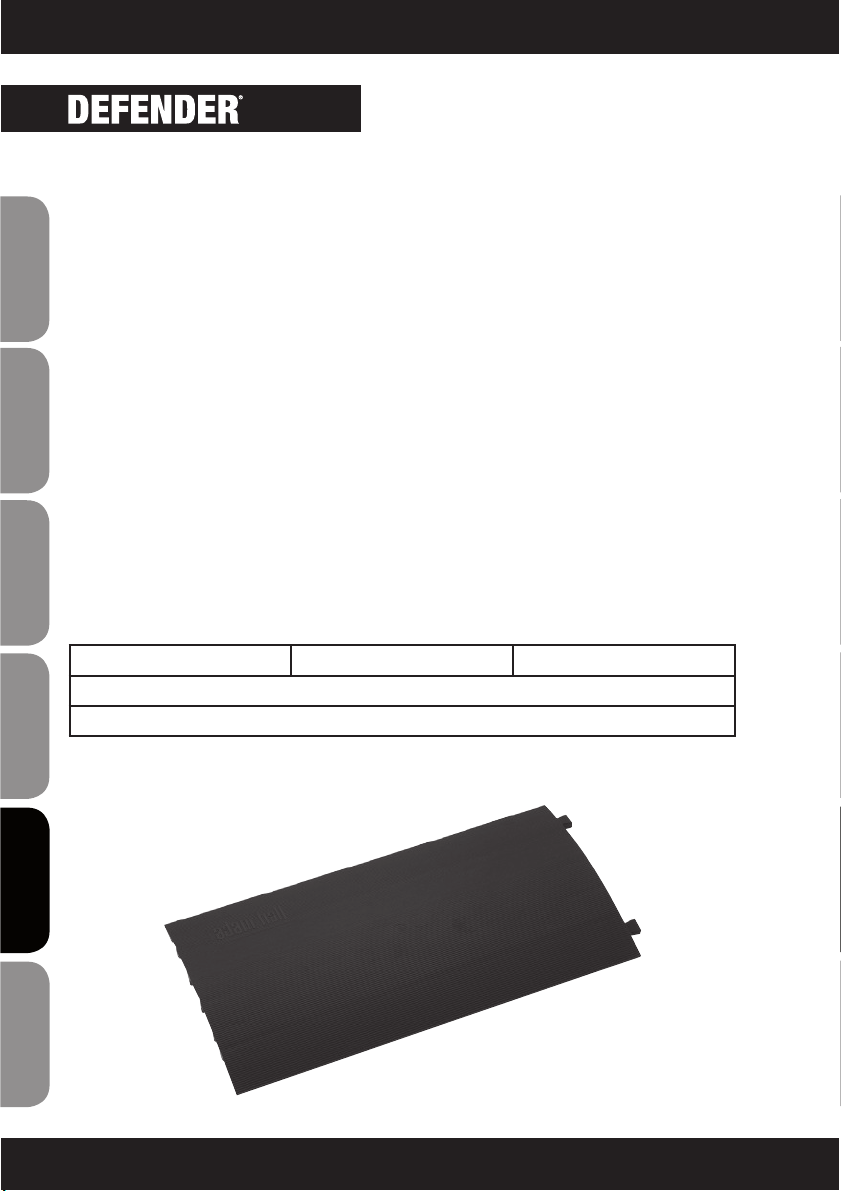

DEFENDER COMPACT

Ekonomiczny wariant systemu Defender III. Uformowane wdnie rzędy wypustek umożliwiają położenie wielu kabli pod mostkiem kablowym Defender Compact itym samym przeniesienie ciężaru przejeżdżających pojazdów. Wyprodukowany zczarnego poliuretanu zżebrowaną powierzchnią przeciwpoślizgową. Doskonały dodatek do dużych obciążeń: unikatowy spód Defender Compact omasie 3,5kg można połączyć zmostkiem kablowym Defender Compact wjedną całość. Usztywniony wten sposób mostek kablowy Defender Compact jest wstanie sprostać nawet wysokim obciążeniom. Po takim mostku kablowym mogą bez problemu przejeżdżać wózki widłowe ipodnośniki. Pięć kanałów kablowych, każdy ośrednicy 22mm, zapewnia wystarczającą ilość miejsca do wielu zastosowań. Wprzypadku ułożenia wielu mostków kablowych DEFENDER Compact wjednej linii zzastosowaniem dodatkowych spodów, zachowują one postać stabilnego rzędu nawet po przejechaniu przez nie samochodu osobowego.

Taka prosta ochrona przewodów to tak zwany mostek nakrywany. Wtym przypadku najpierw kładzione są przewody, przykrywane następnie mostkiem COMPACT. Decydując się na mostek COMPACT zPODSTAWĄ, należy najpierw ułożyć PODSTAWĘ wzwartą LINIĘ. Potem należy ułożyć przewody na podstawie, anastępnie zakryć całość mostkiem COMPACT. Zaczepy mostka COMPACT zagłębiają się przy tym wPODSTAWĘ, łącząc obie części wtrwałą całość. Większą wytrzymałość linii można uzyskać, układając mostek COMPACT zprzesunięciem względem PODSTAWY.

COMPACT 805 x 435 x 37mm Masa: 3,5kg

Obciążalność: piesi, rowerzyści Obszar zastosowań: głównie whalach, podczas targów itd.

Page 91

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

Base

804

435

241

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER COMPACT Base

Page 92

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

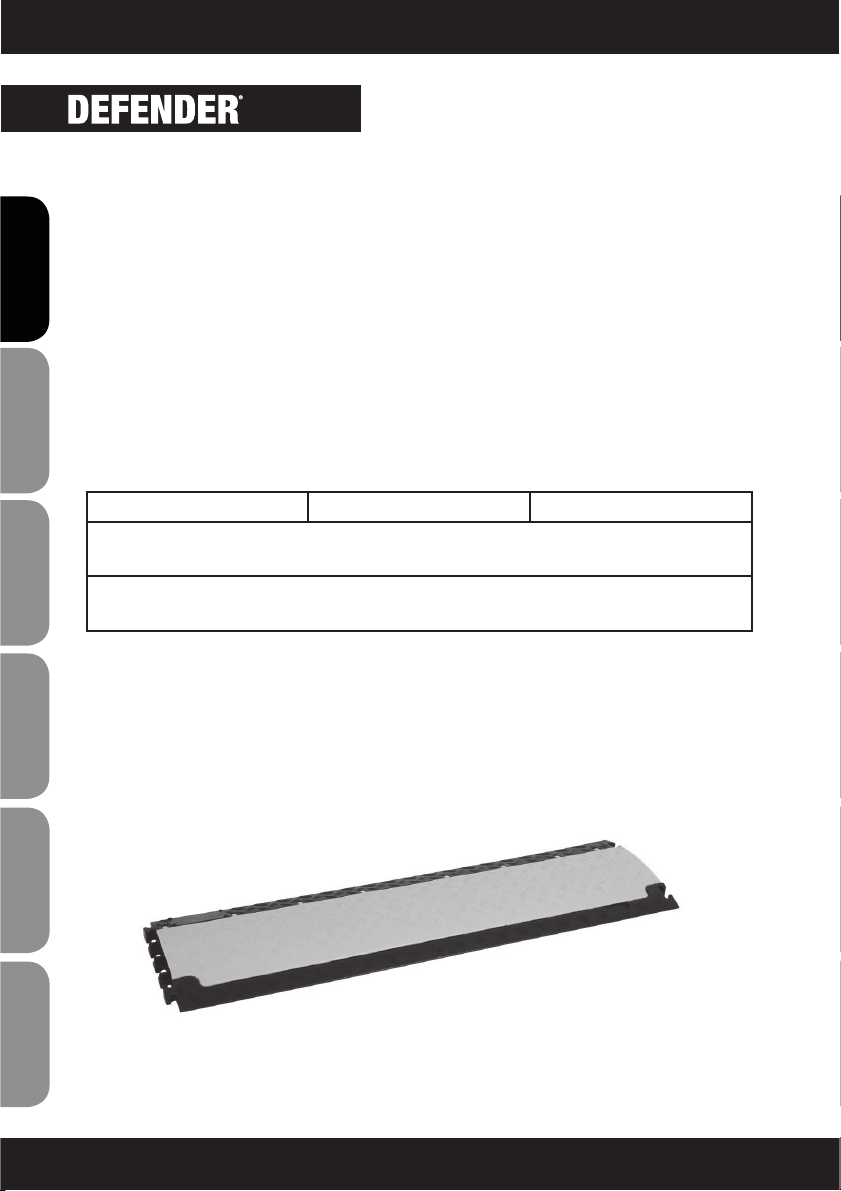

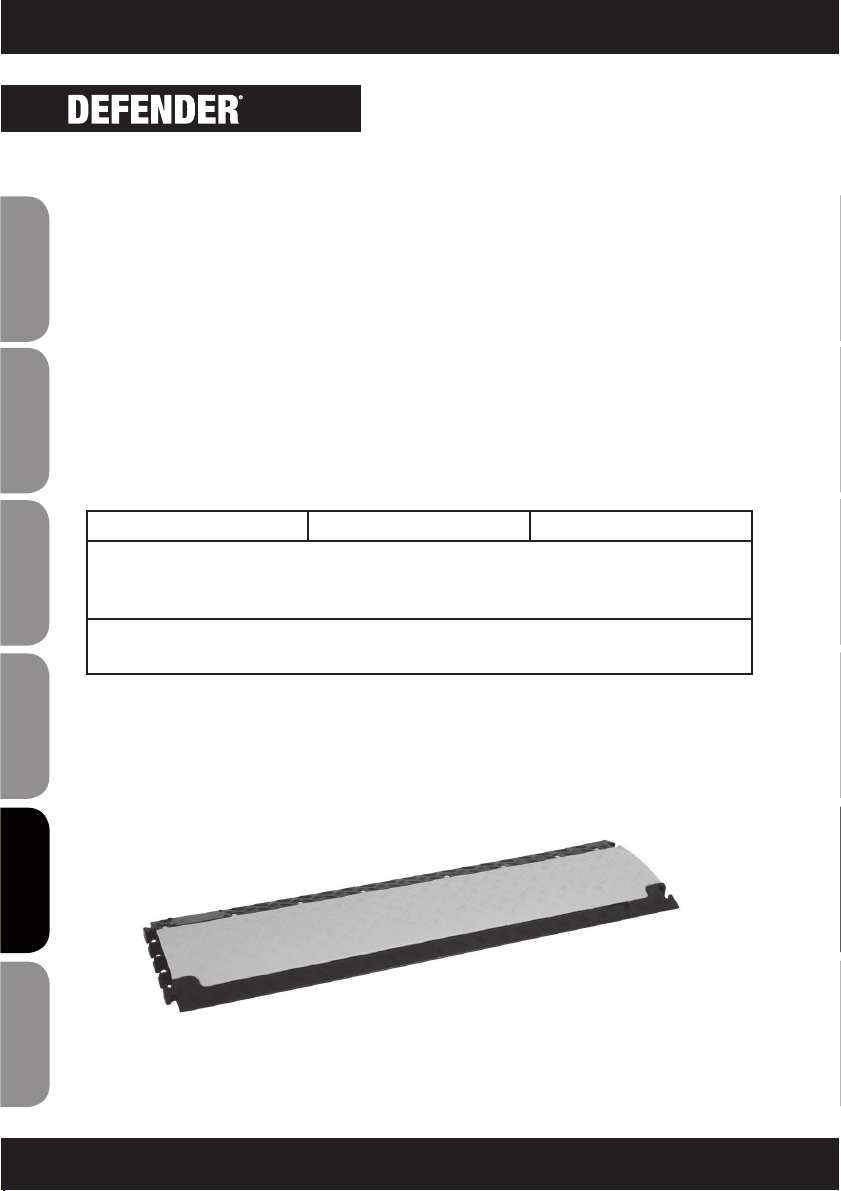

DEFENDER NANO

Najmniejszy odużym potencjale. Lekki, profesjonalny, przystosowany do wózków inwalidzkich iuniwersalny. Sześciokanałowy mostek DEFENDER NANO spełnia wszelkie oczekiwania wzakresie profesjonalnej ochrony okablowania ito namożliwie najmniejszej przestrzeni. Rozszerzenie oferty mostków kablowych DEFENDER okompaktowy, bardzo lekki (zaledwie 4kg!) iumożliwiający przejeżdżanie mostek kablowy wtypowym czarnożółtym wzornictwie sprawia, że seria wsegmencie kompaktowym jest teraz kompletna. Podobnie jak wszystkie mostki zserii DEFENDER, również DEFENDER NANO jest odporny na działanie olejów, kwasów ibenzyny oraz jest wyposażony wopatentowane, samoczyszczące zawiasy zamykające.

NANO 1000 x 280 x 32mm Masa: 4,47kg

Obciążalność: około 2t na powierzchni 20 x 20cm. Przystosowany do ruchu podnośników. Nie nadaje się do stosowania wruchu drogowym. Mimo to samochody mogą powoli przejeżdżać po mostku.

Obszar zastosowań: targi / ścieżki dla pieszych / targowiska / jarmarki / warsztaty / hale magazynowe / centra handlowe / domy handlowe itp.

Page 93

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

1000

280

17 17 17 17 17 17

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER NANO końcówka „męska” DEFENDER NANO końcówka „żeńska”

Page 94

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER III

Nasz bestseller. Wykonany zczarnego poliuretanu ze strukturalną powierzchnią antypoślizgową iwidoczną żółtą polietylenową pokrywą, mieści wsobie trzy kanały kablowe. Mostki kablowe można łączyć ze sobą za pomocą dostępnych oddzielnie czopów. Każdy mostek kablowy jest dostarczany zparą czopów łączących. Nowa pokrywa zopatentowanym zawiasem (nr patentu UE: EP1366550) pozostaje wpozycji otwartej podczas układania kabli. Wporównaniu ztypowymi zapięciami na rzepy wbudowany system zamków błyskawicznych łączy wsobie lepszą ochronę przed zanieczyszczeniami lub zerwaniem pokrywy. Pełny asortyment akcesoriów pozwala rozbudować mostek Defender III wuniwersalny system do ochrony drogich kabli ilinii wielożyłowych.

DEFENDER III 1000 x 600 x 73mm Masa: 22kg

Obciążalność: około 5t na powierzchni 20 x 20cm. Po mostku tym może przejechać generalnie każdy pojazd dopuszczony do ruchu drogowego. Ze względu na wysokość dopuszczony również przez przepisy oruchu drogowym. Wysoka stabilność również wprzypadku linii łączonej.

Obszar zastosowań: Podobnie jak MIDI iMINI, ale dla większych przewodów.

Page 95

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

1000

600

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER III Zagięcie 45° DEFENDER III Końcówka

DEFENDER III Śruba do mocowania pokrywy DEFENDER III Czop łączący

Page 96

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

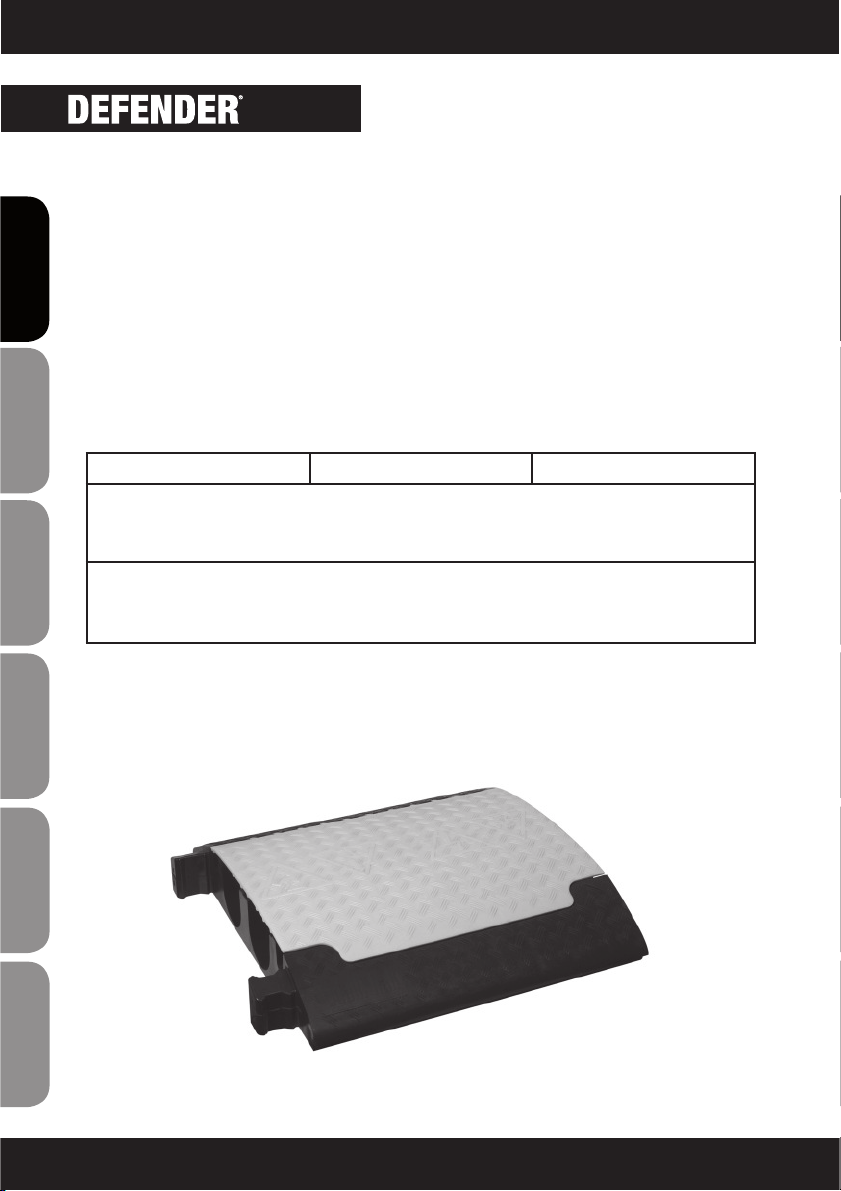

DEFENDER XXL

We współpracy zﬁrmami zbranży irenomowanymi kontrahentami opracowaliśmy nasz nowy sztandarowy produkt zserii Defender. Pięć wyjątkowo dużych kanałów kablowych, zktórych trzy mogą zabezpieczać węże gaśnicze typu C (Ø 62mm). Również kable energetyczne mają zapewnioną optymalną ochronę. Obciążalność jest jeszcze wyższa, niż wprzypadku modułów Defender III.

XXL 700 x 696 x 87mm Masa: 21,4kg

Obciążalność: około 5t na powierzchni 20 x 20cm. Po mostku tym może przejechać generalnie każdy pojazd dopuszczony do ruchu drogowego iposiadający dostateczny prześwit. Wysoka stabilność również wprzypadku linii łączonej. Możliwość ułożenia węża gaśniczego typu C.

Obszar zastosowań: Podobnie jak DIII, jednak należy tu zwrócić uwagę na przepisy ruchu drogowego (wysokość powyżej 75mm)

Page 97

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

696

61 62 60 62 61

59 65 63 65 59

700

780

RYSUNEK TECHNICZNY

Akcesoria:

DEFENDER XXL Końcówka

Page 98

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DEFENDER ULTRA-L

Te mostki kablowe zostały opracowane we współpracy zdostawcami zmyślą oimprezach masowych. Główną cechą tego mostka odużej obciążalności są dwa kanały na kable iwęże, umożliwiające układanie przewodów orozmiarze nawet 120mm (np. 2węże gaśnicze typu A), delikatnych złącz lub obudów wtykowych owielkości do 100mm. Wprzypadku stosowania wpublicznym ruchu drogowym należy stosować się do przepisów obowiązujących wdanym kraju.

ULTRA L 700 x 783 x 139mm Masa: 30kg

Obszar zastosowań: Podobnie jak Defender XXL, adodatkowo place budów, drogi itd. Należy tu jednak zwrócić uwagę na przepisy ruchu drogowego (wysokość powyżej 75mm)

Page 99

SERIES

ITALIANO

POLSKI

ESPAÑOL

FRANCAISFRANCAIS

FRANCAISDEUTSCHENGLISH

452

138

113

120

783

700

776

RYSUNEK TECHNICZNY

Page 100

SERIES

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

100

DEFENDER OFFICE

Czterokanałowy mostek kablowy Defender Ofﬁce spełnia wszelkie wymagania idyrektywy (również §3A1 niemieckiego Rozporządzenia omiejscach pracy) wzakresie profesjonalnej ochrony kabli, zarówno wbiurze, sali konferencyjnej, jak ina stoisku targowym. Długość mostka kablowego oraz zagięcia 90° można wdowolnej chwili dopasować do indywidualnych potrzeb. Podobnie jak wprzypadku produktu COMPACT zdodatkiem BASE, ten system ochrony okablowania składa się zdwóch części. Wprzeciwieństwie do wszystkich innych mostków rozwiązanie to nie jest jednak wyposażone włączniki. Aby ułożyć trwałą LINIĘ, która nie złamie się nawet pod obciążeniem, należy nałożyć pokrywę zprzesunięciem około 10cm względem podstawy. Pokrywa przejmuje tym samym funkcję łącznika. Podstawę ipokrywę można indywidualnie skracać wkrokach co 10mm. Odpowiednie znaczniki są umieszczone na obu składnikach konstrukcji. Aby zapewnić prawidłowe funkcjonowanie, należy przestrzegać tych linii.

OFFICE 870 x 110 x 20mm Masa: 1,5kg

Obciążalność: Mostek biurowy – jednak można po nim przejeżdżać samochodami osobowymi, ciężarowymi, wózkami widłowymi ipodnośnikami.

Obszar zastosowań: Do wszystkich zastosowań, choć wlinii niezbyt stabilny, stąd preferowane zastosowanie wbiurze, podczas targów itd.
