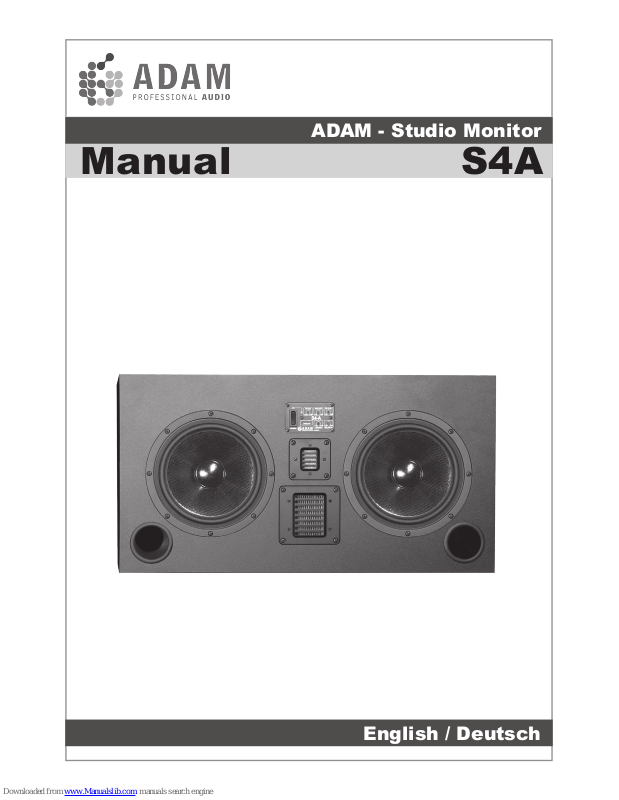

Adam S4A User Manual

ADAM - Studio Monitor

Manual

English / Deutsch

S4A

Manual S4A - page  of 1 Manual S4A - page  of 1

ADAM Studio Monitors are built to a maximum in reproduction quality and
perfection. To enjoy the capabilties of your new speakers please read the
following hints and considerations, as the positioning and the acoustical pro­perties of the control room often play a bigger role than you might think.

so:

or so:

General recommendations for the set up:

• The speakers should be positioned on rm ground or a stand as vibrating parts
of nearby objects can mask the sound.

• It is normally advised to set them up in the horizontal position.

A and B speakers

• There are 2 types of S4A´s. One of the units stops at 150 Hz, like a built in sub­ woofer, the other one goes up to 1800 Hz. You nd an A or B label on the
backside of the monitors. The A indicates that the subwoofer is on the left side
if you look at the unit from a listening position, the subwoofer of the B speaker
is located on the right side. If you use A as the left speaker, then you have a
subjectively smaller basis. If you use it as the right speaker the basis will be
somewhat broader. There is no rule or xed proposal when or where the spea­ kers sound better, please try it out by yourself.
But:

• Don´t use 2 A-speakers or 2 B-speakers in a stereo set up, the imaging will
suffer!

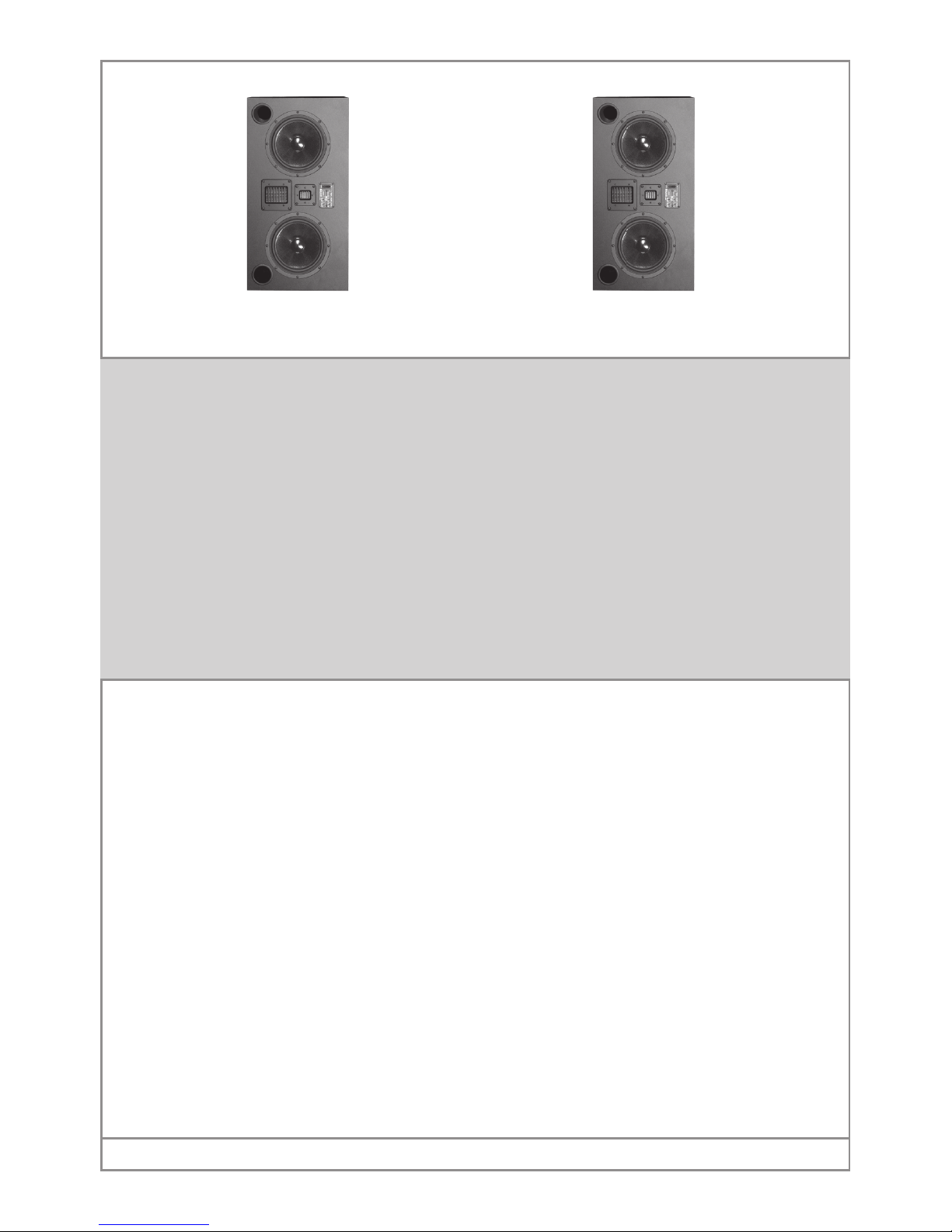

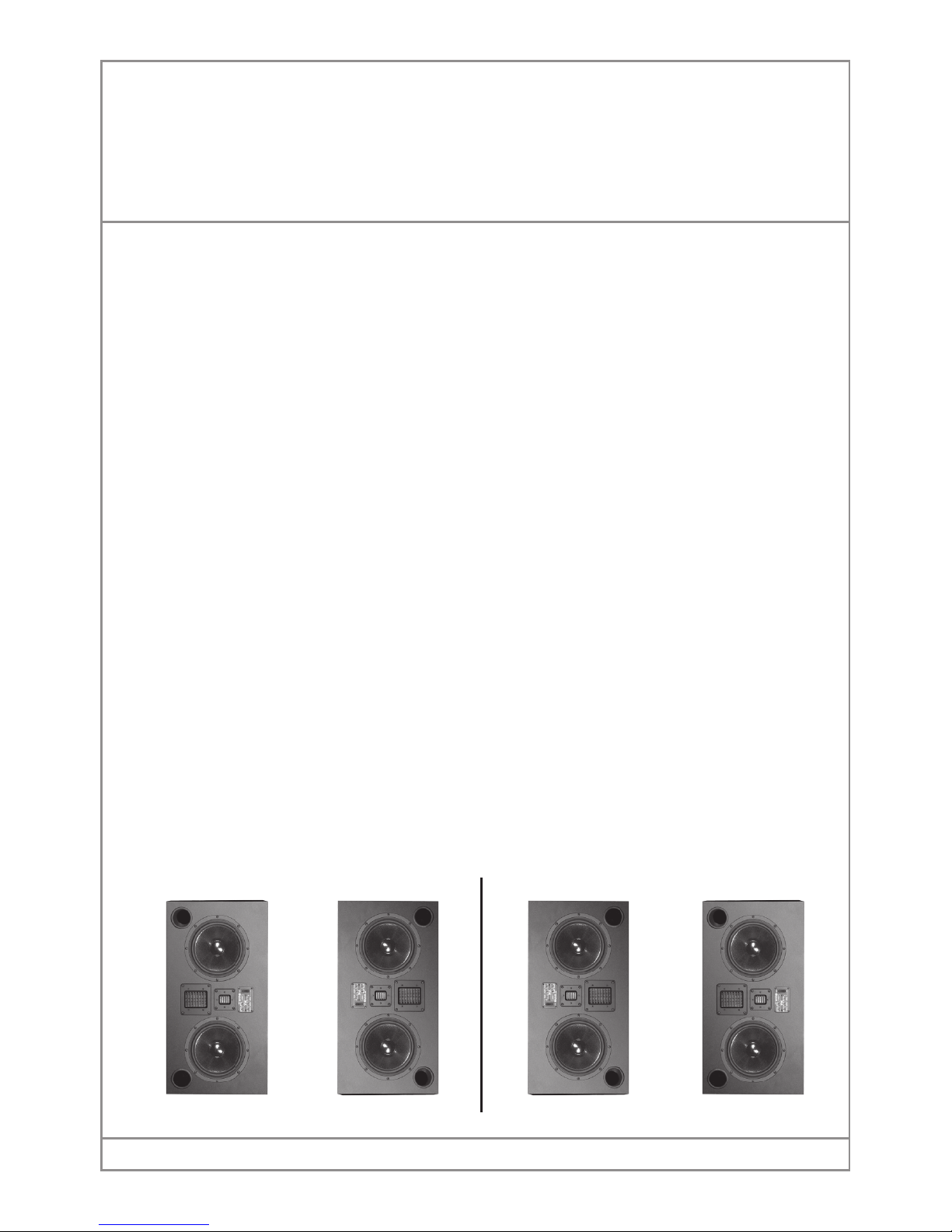

• If the speakers are in a vertical position - as indicated below - please position
both panels either outside or inside. You will get the most linear frequency
response from different listening positions that way. Similar results you get from
the two other possible congurations, all showed in the following pictures:

You will lose room information!

Not so:

More recommendations:

• No obstacles in the way from the sound to your ears. You should be able to see
the speaker completely.

• Distance to the walls should be at least 40 cm to avoid early reections,
which will „smear“ the sound in time.

• Tweeter should be positioned approximately at the height of your ears.

• When you start listening keep all panel settings in their original linear position.
You should listen to various recordings rst, where only little or no equalisation
or dynamic correction has been applied. After some experience you will be
better prepared to adapt to the room acoustic.

Transportation

If you have to send your speaker to any other location, it is of vital interest to have
the original packaging materials as experience shows that it is very difcult to avoid
damages if you have to send them without these. We will not be responsible for
damages due to improper packaging.

Have fun ...

We very much hope that you enjoy your new monitors and their unique transducer
design. If there are questions, please do not hesitate to contact us - we will be
happy to advise you.

The ADAM people.

Manual S4A - page 4 of 1 Manual S4A - page  of 1

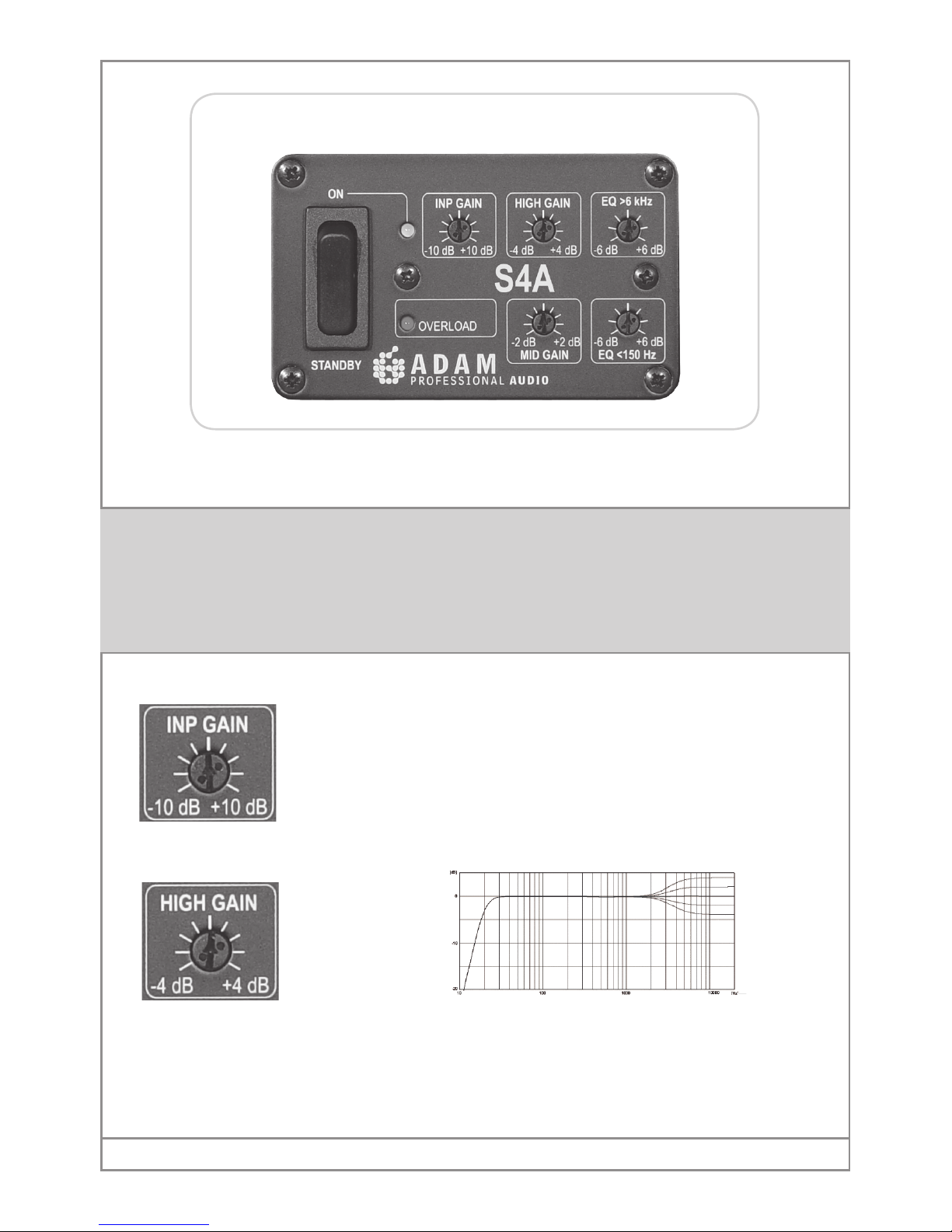

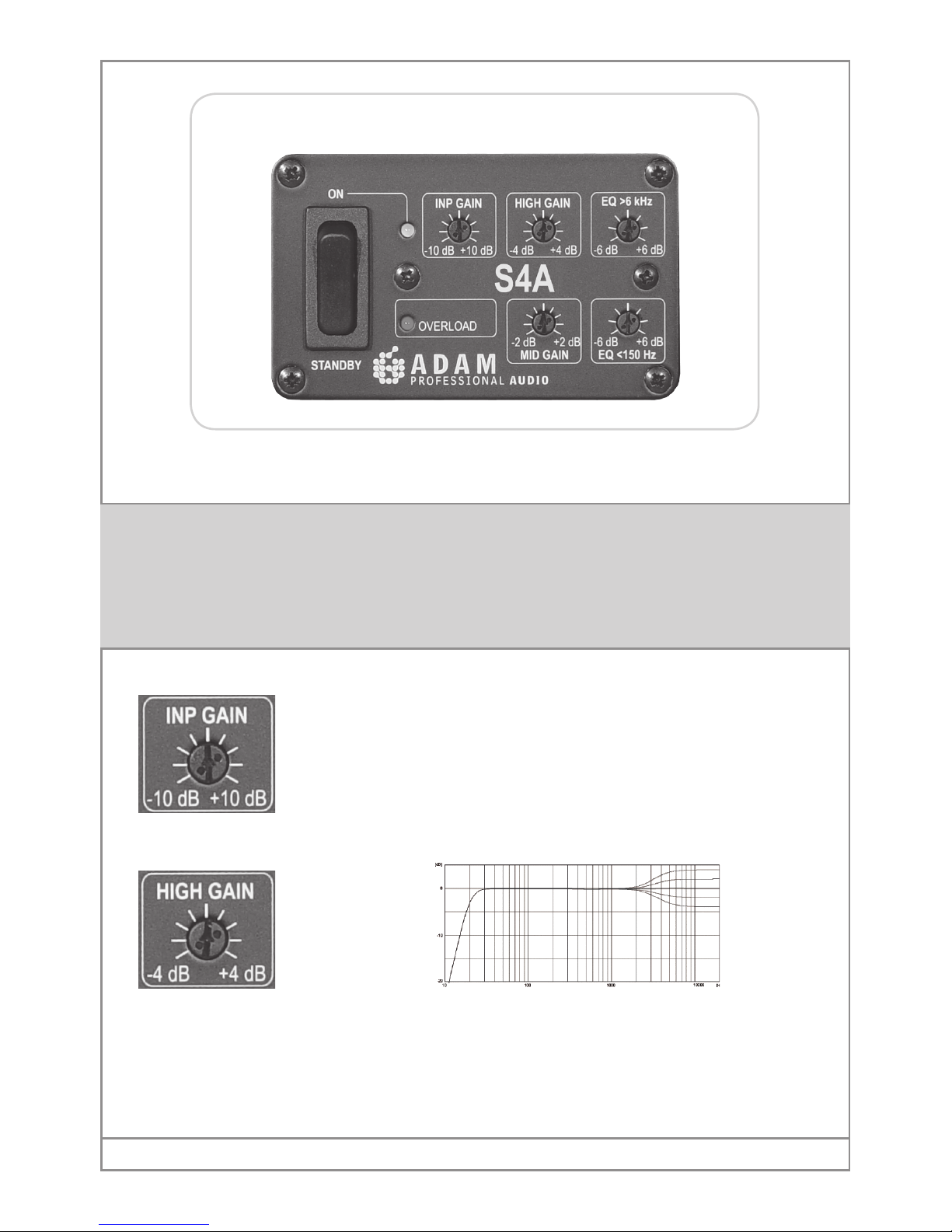

The Front Panel

The Front Panel Controls allow the speaker to be adapted to different listening and
room requirements. There are controls for:

INPUT GAIN

(Input sensitivity) ±10 dB, 0 dB for medium sensitivity

HIGH GAIN

(Tweeter gain) ±4 dB, 0 dB for at response

MID GAIN

(Midrange gain) ±2 dB, 0 dB for at response

Room EQ >6 kHz

Shelve Filter with 6 kHz cut off frequency

Room EQ <150 Hz

Shelve Filter with 150 Hz cut off frequency

INPUT GAIN:

To adapt to different signal levels, the voltage that is needed
to drive the unit to its maximum SPL (sound pressure level), is
variable in a ±10 dB range.

The voltage gain of the tweeter amplier and thus the complete tweeter level can
be varied in a ±4 dB range. This can cause a considerable change in the sound
characteristic and should be used with caution. If there is a considerably damped
room or if there is a special taste you are after this control will serve you well.

HIGH GAIN

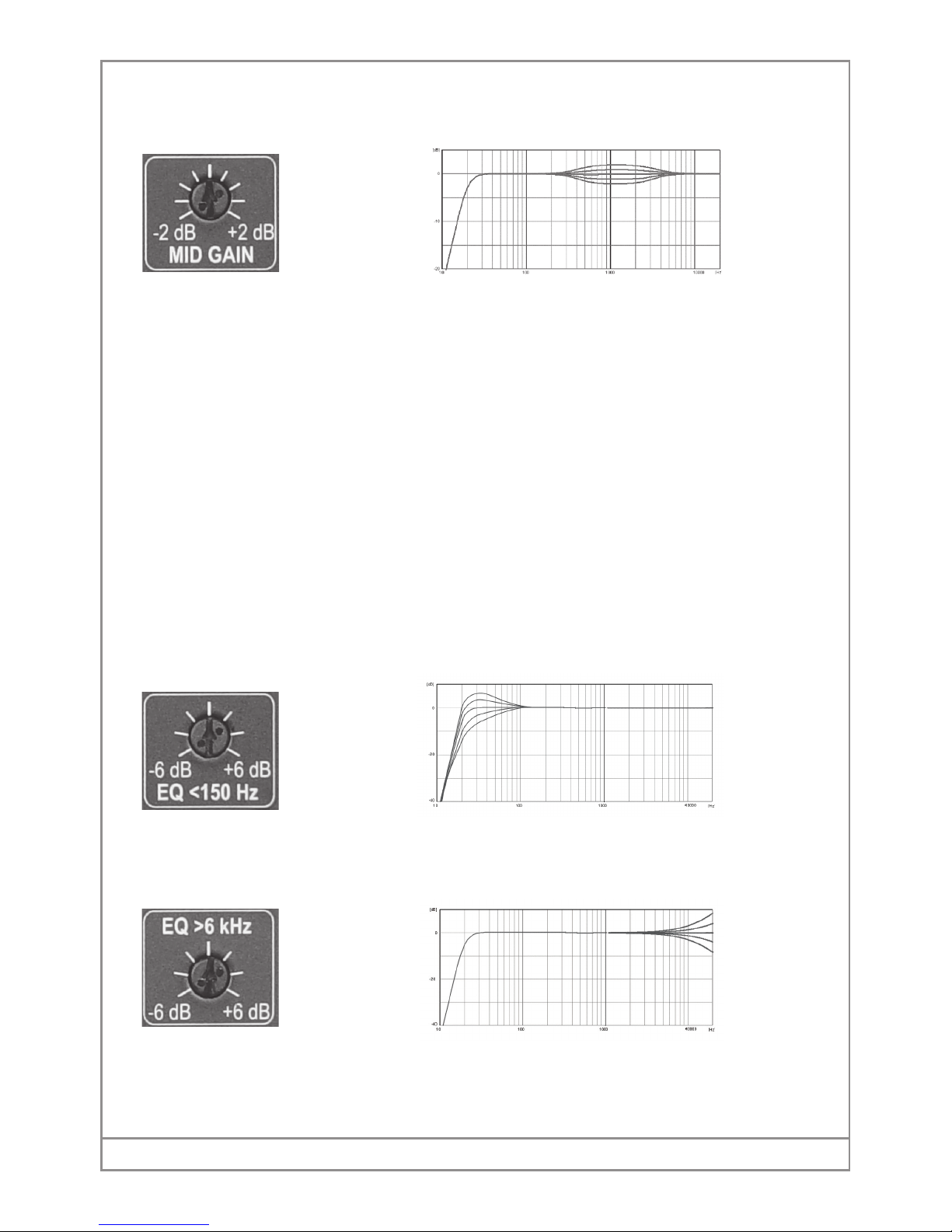

ROOM EQ - Adapting to room acoustics

A more detailed possibility to optimize the reproduction are the two shelve lters
at both ends of the frequency band. Above – or below – the given cut off frequency
the amplitude is progressively changed. The given dB values occur at 20 Hz and
20 kHz. We show ve curves, the controls can be changed continuosly, however.

ROOM EQ (shelve lter) for the high frequencies:

ROOM EQ (shelve lter) for the low frequencies:

MID GAIN:

The voltage gain of the midrange amlier can be varied as well, however in a ±2 dB
range only. As the midrange is so crucial for neutral reproduction we limited the
range compared to the tweeter level control.

ADAM - Studio Monitor

Technical Data

ADAM Audio GmbH

Lobeckstr. 36
10969 Berlin
Germany

fon: [phone]
fax: [phone]

e-mail: [email protected]
web: www.adam-audio.com

S4A

*1 = long term IEC 265-8-Wrms /10 minutes
*2 = nominal IEC 265-8 = Peak Power 5 µsec

2
228 mm
31 Hz
39 mm
14 mm
8 mm
HexaCone™

213 cm

2

16,5 cm
3,5:1
0,7 g

71 cm

2

9,5 cm
4:01
0,17 g

±10 dB
±4 dB
±2 dB
±6 dB
±6 dB

150 W/200 W
150 W/200 W
150 W/200 W
28 Hz - 35 kHz
≤0.5 %
≥114 dB
120/600/2800 Hz
10 kOhm
32 kg
680 mm
360 mm
450 mm

78.2 l
2 years

Woofer

Number
Basket ø
Free air resonance
Voice coil ø
Voice coil length
Pole plate
Cone material

A.R.T. Midrange

Diaphragm area
Equiv. diaphragm ø
Speed transform. Ratio
Diaphragm weight

A.R.T. Tweeter

Diaphragm area
Equiv. diaphragm ø
Speed transform. Ratio
Diaphragm weight

Front Panel Functions

Input sensitivity:
Tweeter level:
Mid level:
Room EQ > 6 kHz
Room EQ < 150 Hz

General

Amp Woofer channel *1,*2
Amp Midrange channel *1,*2
Amp Tweeter channel *1,*2
Frequ. resp. ±3 dB
THD >80 Hz
SPL max in 1 m
Crossover frequency
Impedance
Weight
Width
Height
Depth
Int. Volume
Warranty

Bedienungsanleitung

Deutsch

S4A

Bedienungsanleitung S4A - Seite  von 1 Bedienungsanleitung S4A - Seite  von 1

ADAM Studio Monitore werden mit dem Ziel größtmöglicher Perfektion und
Wiedergabequalität entwickelt und gebaut. Damit sich die Fähigkeiten Ihrer
neuen Lautsprecher möglichst gut entfalten, lesen Sie bitte die nachfolgenden
Tips und Überlegungen, denn die Aufstellung im Raum sowie die Eigenschaf­ten des Hörraums sind von größerer Bedeutung für das Gesamtergebnis als
bisweilen vermutet.

• Die Lautsprecher auf soliden Untergrund legen oder auf einem Ständer befestigen,
mitschwingende Teile können den Klang maskieren, es muß nicht unbedingt gleich
“scheppern“. Für den Fall eines mechanischen Eingriffs - Dübel oder ähnliches -
setzten Sie sich bitte mit uns in Verbindung, In der Regel gibt es hier keine Probleme,
die Garantiebestimmungen werden kulant gehandhabt.

• A und B Lautsprecher: Achtung!

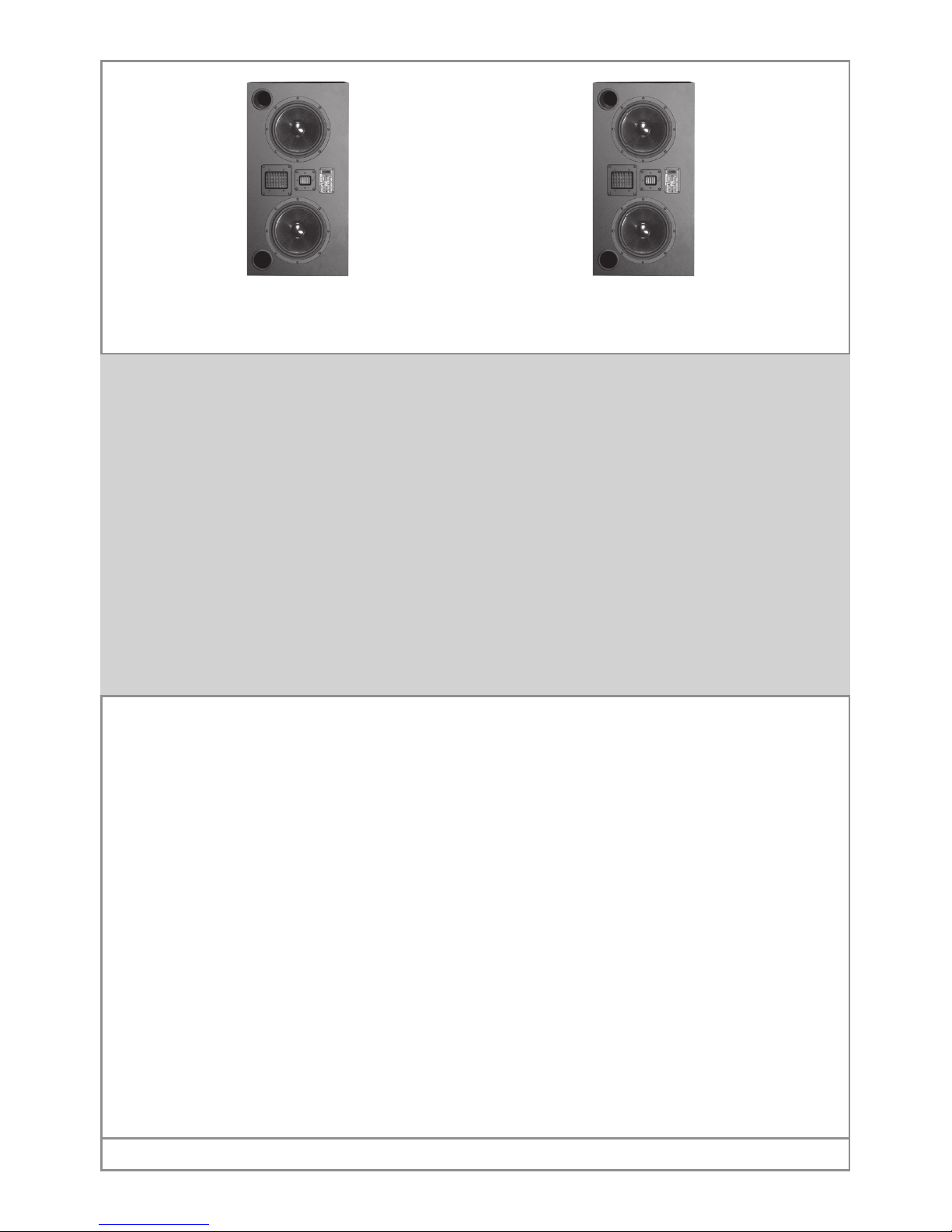

Die S4A´s werden als A und B Lautsprecher gebaut um bestmögliche Symmetrie
im horizontalen Betrieb zu gewährleisten – entsprechende Markierungen nden
Sie auf der Verstärkerplatte an der Rückseite. Dabei bedeutet A dass, von
vorne gesehen, das linke Basschassis als reiner Tieftöner (nur bis 150 Hz) arbeiet,
während das rechte Chassis als Tief-Mitteltöner bis 1800 Hz überträgt.

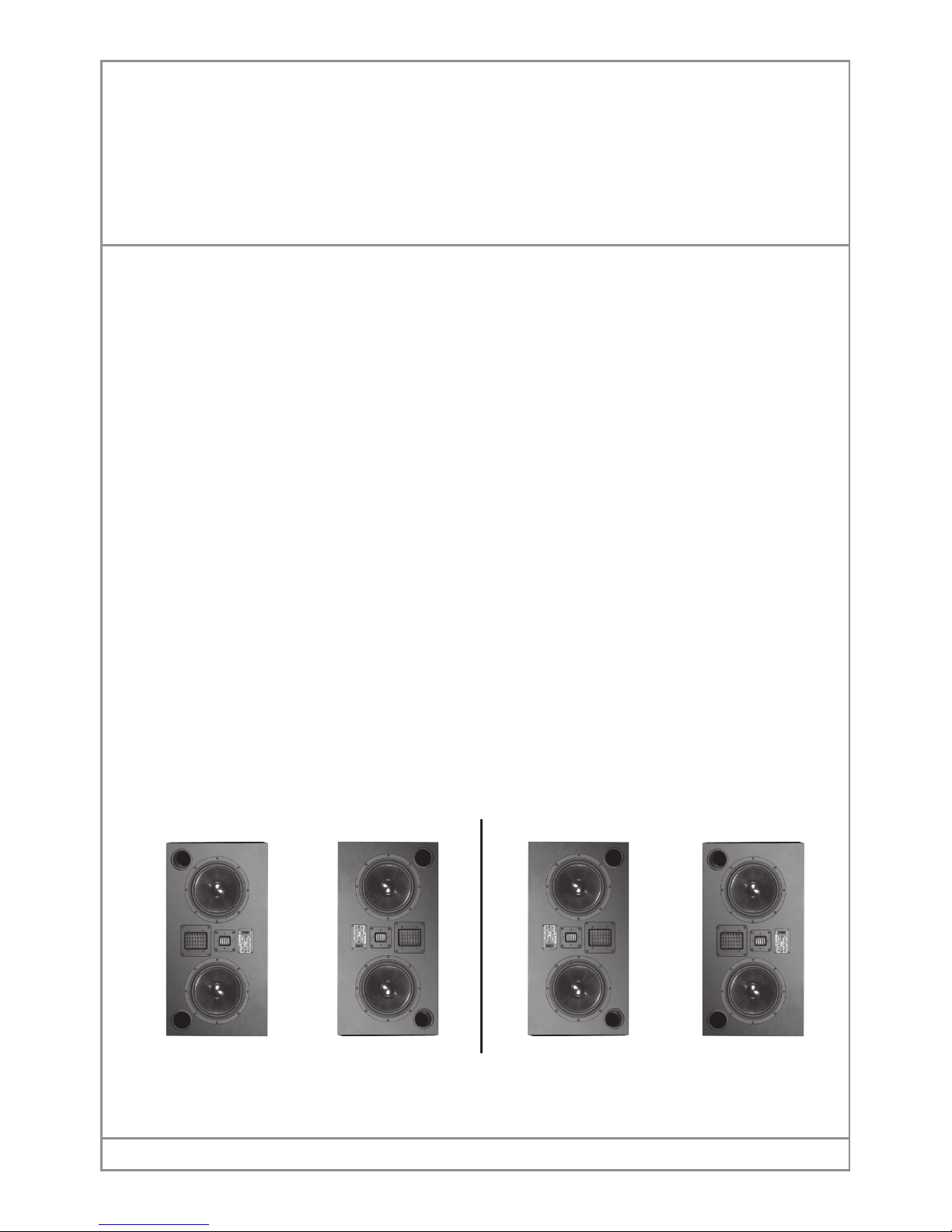

• Für eine genaue Stereoabbildung ist es nötig, dass die S3A spiegelsymmetrisch
angeordnet werden, also entweder:

Generelle Empfehlungen zur Aufstellung:

so:

oder so:

Sie verlieren bei dieser Anordnung in der Wiedergabe an Räumlichkeit und

Ortbarkeit der Schallquellen.

Weiter gilt:

• Keine Hindernisse im Wege des Schalls zu Ihren Ohren, Sie sollten die Lautsprecher
komplett sehen können.

• Abstände zu den Seitenwänden wenigstens 40 cm, um qualitätsmindernde „early
reections“ zu vermeiden.

• Hochtöner möglichst in Ohrenhöhe, bei senkrechter Aufstellung eine Anordnung
eher über Ohrenhöhe wählen.

• Zunächst alle Regler am Bedienpanel in der werksseitig eingestellten linearen Po
sition belassen. Korrekturen, also die Einstellung auf besonders hell klingende oder
stark bedämpfte Räume sollten Sie nicht in den ersten 5 Minuten nach der Aufstel
lung entscheiden, da erst das Abspielen mehrerer unterschiedlich gemischter,
möglichst wenig verfremdeter Aufnahmen eine solche Beurteilung repräsentativ
möglich machen.

Transport

Um bei einem notwendig werdenden Transport die Lautsprecher nicht zu gefährden
empehlt es sich unbedingt. die Kartons und Verpackungsteile aufzuheben. Die
Erfahrung zeigt, daß es sehr schwierig ist, mit allgemeinen Verpackungsmitteln
einen sicheren Transport zu ermöglichen. Für Schäden, die aus unzureichenden
Verpackungsmaßnahmen herrühren, können wir leider nicht aufkommen.

Viel Spaß ...

Wir wünschen Ihnen nun viel Freude beim Hören Ihrer Lautsprecher. Wenn Sie
Fragen zu weiteren Einzelheiten haben oder es ein Problem gibt, zögern Sie bitte
nicht uns zu kontaktieren.

Wir helfen gerne.

Ihr ADAM Team.

Nicht so:

Bedienungsanleitung S4A - Seite 10 von 1 Bedienungsanleitung S4A - Seite 11 von 1

Einstellmöglichkeiten am vorderen Controlpanel

In der rückwärtigen Verstärkerplatte sind Kontrollmöglichkeiten für Empndlichkeit
und Raumanpassung eingebaut. Im Einzelnen handelt es sich dabei um:

INPUT GAIN (Eingangsempndlichkeit): 0 dB für mittlere Empndlichkeit
HIGH GAIN (Hochtonverstärkung) ±4 dB, 0 dB neutrale Einstellung
MID GAIN (Mitteltonverstärkung) ±2 dB, 0 dB neutrale Einstellung
Room EQ >6 kHz Shelve- oder “Kuhschwanzlter” mit 6 kHz Eckfrequenz
Room EQ <150 Hz Shelve- oder “Kuhschwanzlter” mit 150 Hz Eckfrequenz.

INPUT GAIN:

Um sich an unterschiedliche Pegel und Anschlußarten anpas­sen zu können ist die Spannung, bei welcher der Monitor seine
maximale Lautstärke entwickelt, in einem Bereich von ±10 dB
regelbar:

Der Pegel des Hochtonverstärkers und damit des gesamten Hochtöners kann
in einem Bereich von ±4 dB verändert werden. Dies stellt eine schon deutliche
Änderung des Klangcharakters dar und sollte mit Vorsicht benutzt werden. In Fällen
schwieriger Akustik oder auch geschmacklicher Vorlieben leisten diese Einstel­lungen aber gute Dienste.

HIGH GAIN (Hochtonpegel)

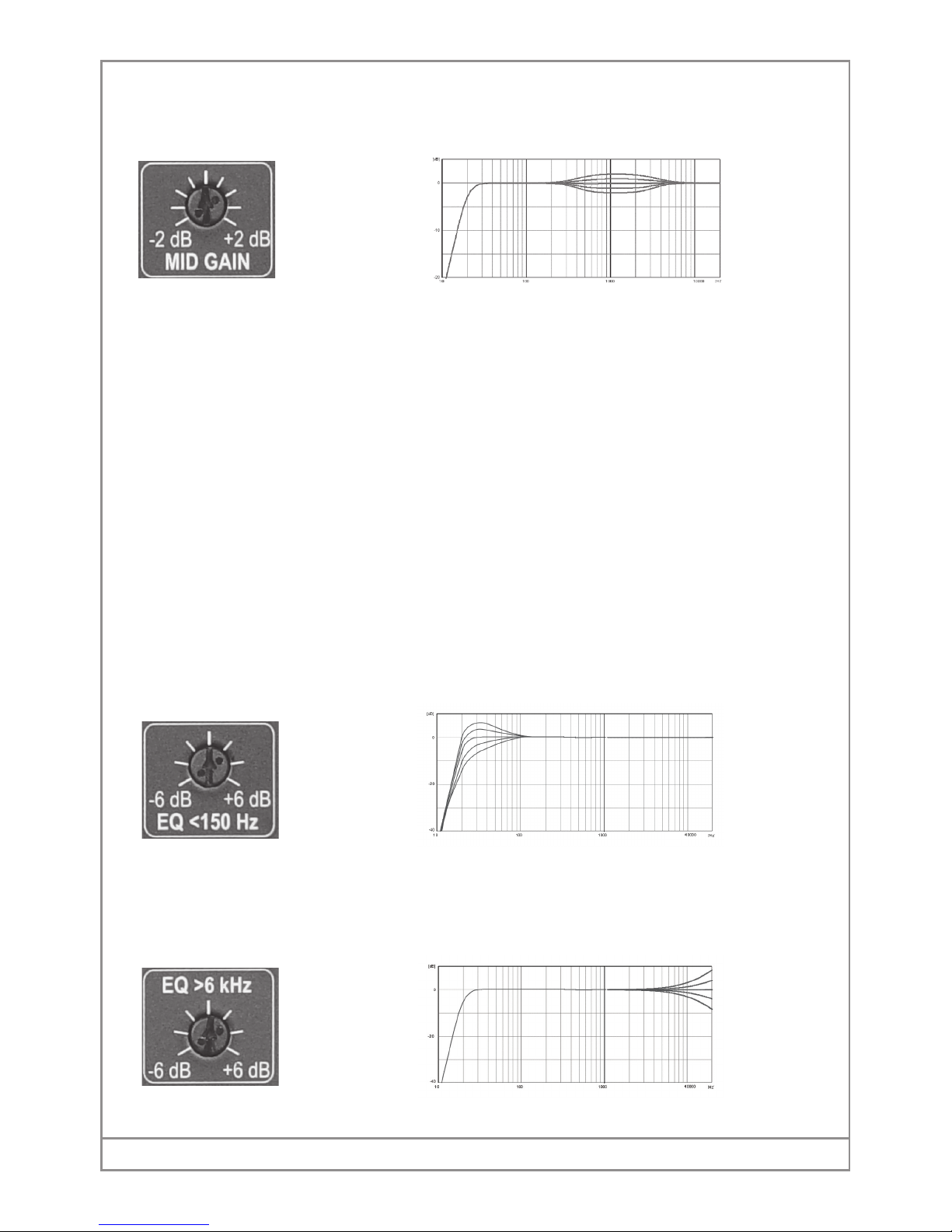

ROOM EQ - Anpassung an die Raumakustik

Eine feinere Einstellung zur Wiedergabeoptimierung sind die ROOM EQ (Shelve
Filter) an den beiden Enden des Spektrums. Ober- bzw. unterhalb der angegebenen
Eckfrequenzen wird der Amplitudenverlauf progressiv angehoben und erreicht die
angegebenen ±6 dB Werte bei 20 Hz bzw. 20 kHz. Im Folgenden sind jeweils fünf
Kurven gezeigt, die Regelung über den Trimmer erfolgt aber kontinuierlich:

ROOM EQ (Shelve- oder Kuhschwanz-Filter) für die tiefen Frequenzen

ROOM EQ (Shelve- oder Kuhschwanz-Filter) für die hohen Frequenzen

MID GAIN:

Der Pegel des Mitteltonverstärkers kann in einem Bereich von ±2 dB verändert
werden. Da der Mittenbereich so besonders kritisch für die die Neutralität der
Wiedegabe ist wurde dieser eingeschränkte Regelbereich gewählt.

ADAM - Studio Monitor

Technische Daten

ADAM Audio GmbH

Lobeckstr. 36
10969 Berlin
Germany

fon: 030.863 00 97-0
fax: [phone]

e-mail: [email protected]
web: www.adam-audio.com

S4A

*1 = long term IEC 265-8-Wrms /10 Minuten
*2 = nominal IEC 265-8 = Peak Power 5 µsec

Technische Änderungen bleiben vorbehalten

Tieftöner

Anzahl
Korb ø
Freiluftresonanz
Schwingspule ø
Länge d. Schwingspule
Polplatte
Membranmaterial
A.R.T. Mitteltöner
Membranäche
Äquiv. Membrandurchmesser
Geschwindigkeitsübersetzung
Gewicht d. Membran

A.R.T. Hochtöner

Membranäche
Äquiv. Membrandurchmesser
Geschwindigkeitsübersetzung
Gewicht d. Membran

Regelmöglichkeiten
Gesamtempndlichkeit
Pegel Hochtöner
Pegel Mitteltöner
Raumanpassung Hochton
Raumanpassung Tiefton

Leistungsdaten

Tieftöner Verst. (1/2)*
Mitteltöner Verst. (1/2)*
Hochtöner Verst. (1/2)*
Frequenzgang ± 3 dB
THD >80 Hz
SPL max in 1 m
Übergangsfrequenz
Eingangsimpedanz
Gewicht
Breite
Höhe
Tiefe
Garantie

2
228 mm
31 Hz
39 mm
14 mm
8 mm
HexaCone™

213 cm

2

16,5 cm
3,5:1
0,7 g

71 cm

2

9,5 cm
4:01
0,17 g

±10 dB
±4 dB
±2 dB
±6 dB
±6 dB

150 W/200 W
150 W/200 W
150 W/200 W
28 Hz - 35 kHz
≤0.5 %
≥114 dB
120/600/2800 Hz
10 kOhm
32 kg
680 mm
360 mm
450 mm
2 Jahre
