Adam S2.5A User Manual [en, de]

ADAM - Studio Monitor

Manual

S2.5A

English / Deutsch

ADAM Studio Monitors are built to a maximum in reproduction quality and
perfection. To enjoy the capabilties of your new speakers please read the
following hints and considerations, as the positioning and the acoustical pro­perties of the control room often play a bigger role than you might think.

General recommendations for the set up:

• The speakers should be positioned on rm ground or a stand. Vibrating parts
of nearby objects can mask the sound.

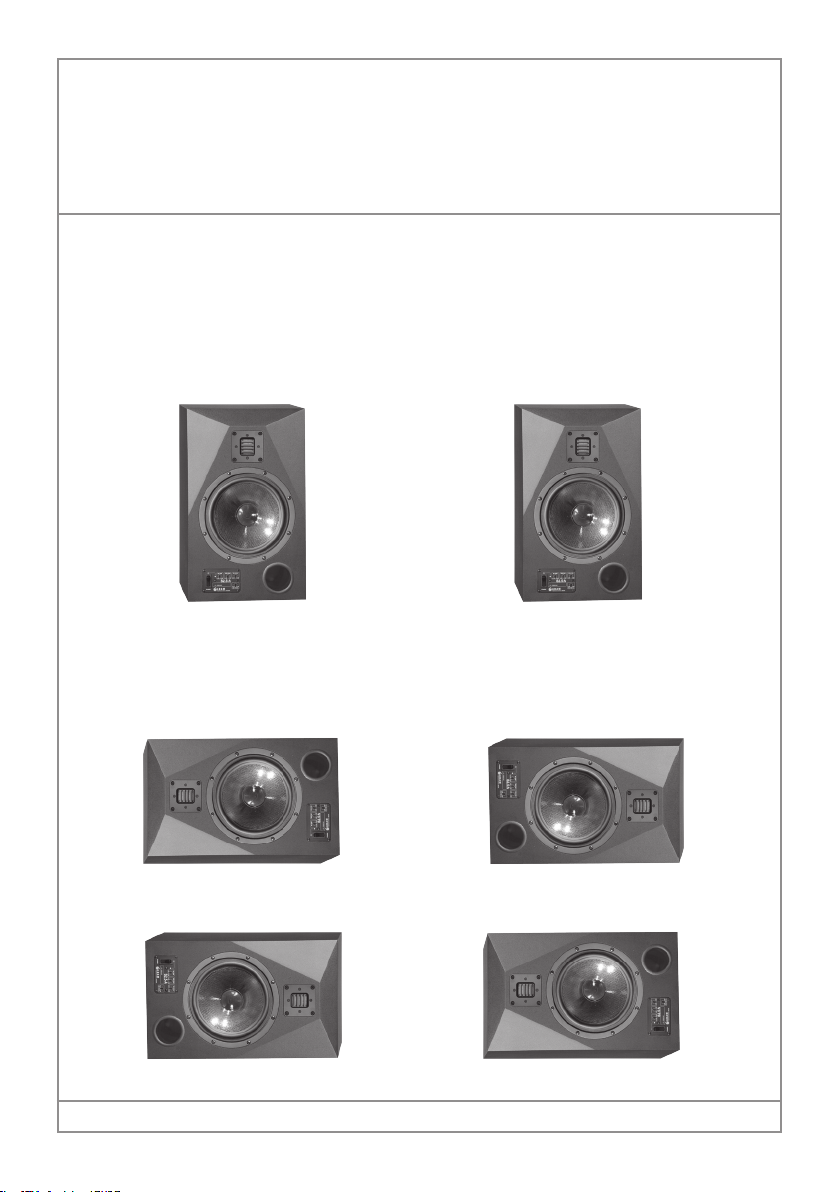

• Normally it is advised to set them up in the vertical position:

• If the speakers have to be in a horizontal position as indicated below please
position the tweeter section facing outside. You will get the most linear frequency
response from different listening positions:

so:

or so:

Manual S2.5A - page 2 of 12 Manual S2.5A - page  of 12

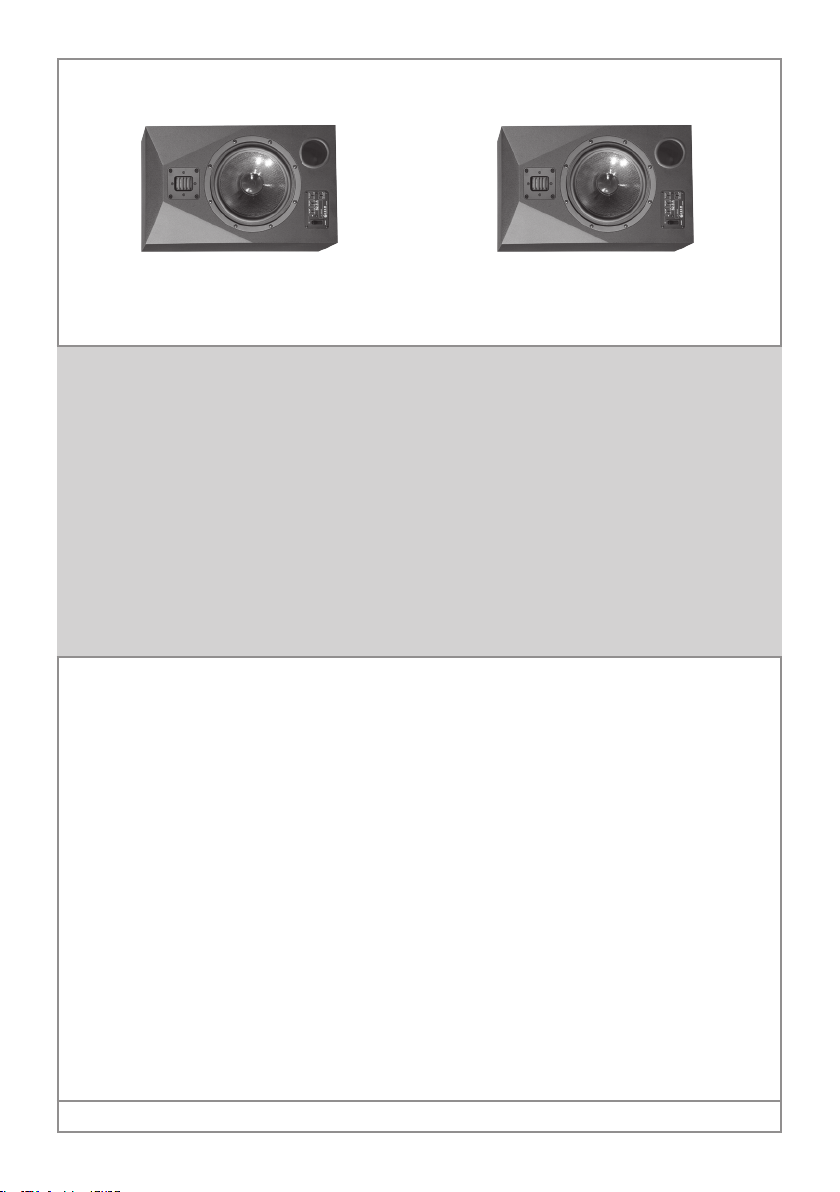

Not so:

You will lose room information!

More recommendations:

• No obstacles in the way from the sound to your ears. You should be able to see
the speaker completely.

• Distance to the walls should be at least 40 cm to avoid early reections,
which will „smear“ the sound in time.

• Tweeter should be positioned approximately at the height of your ears.

• When you start listening keep all panel settings in their original linear position.
You should listen to various recordings rst, especially untreated material, that
should sound natural, where only little or no equalisation or dynamic correc­ tion has been applied. After some experience you will be better prepared to
eventually adapt to the room acoustic.

Transportation

If you have to send your speaker to any other location, it is of vital interest to have
the original packaging materials as experience shows that it is very difcult to avoid
damages if you have to send them without these. We will not be responsible for
damages due to improper packaging.

Have fun ...

We very much hope that you enjoy your new monitors and their unique transducer
design. If there are questions, please do not hesitate to contact us - we will be
happy to advise you.

The ADAM people.

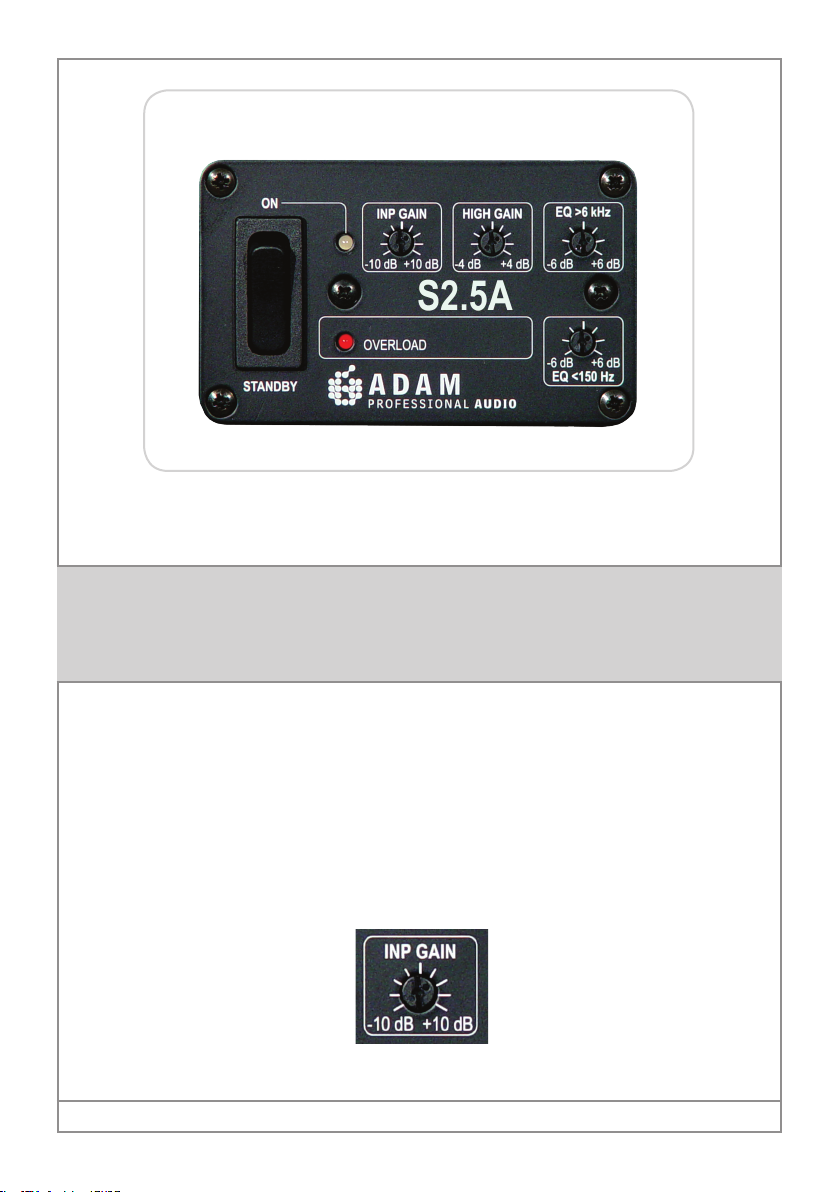

The Front Panel

The Back Panel Controls allow the speaker to be adapted to different listening and
room requirements. There are controls for:

INPUT GAIN
HIGH GAIN
Room EQ > 6 kHz
Room EQ < 150 Hz

(Input sensitivity) ± 10 dB, 0 dB for medium sensitivity
(Tweeter gain) ± 4 dB, 0 dB for at response
Shelve Filter with 6 kHz cut off frequency
Shelve Filter with 150 Hz cut off frequency

We deliver the speakers with all controls set to the at position.

INPUT GAIN:

To adapt to different signal levels, the voltage that is needed to drive the unit to its
maximum SPL (sound pressure level), is variable in a ±10 dB range:

Manual S2.5A - page  of 12 Manual S2.5A - page 5 of 12

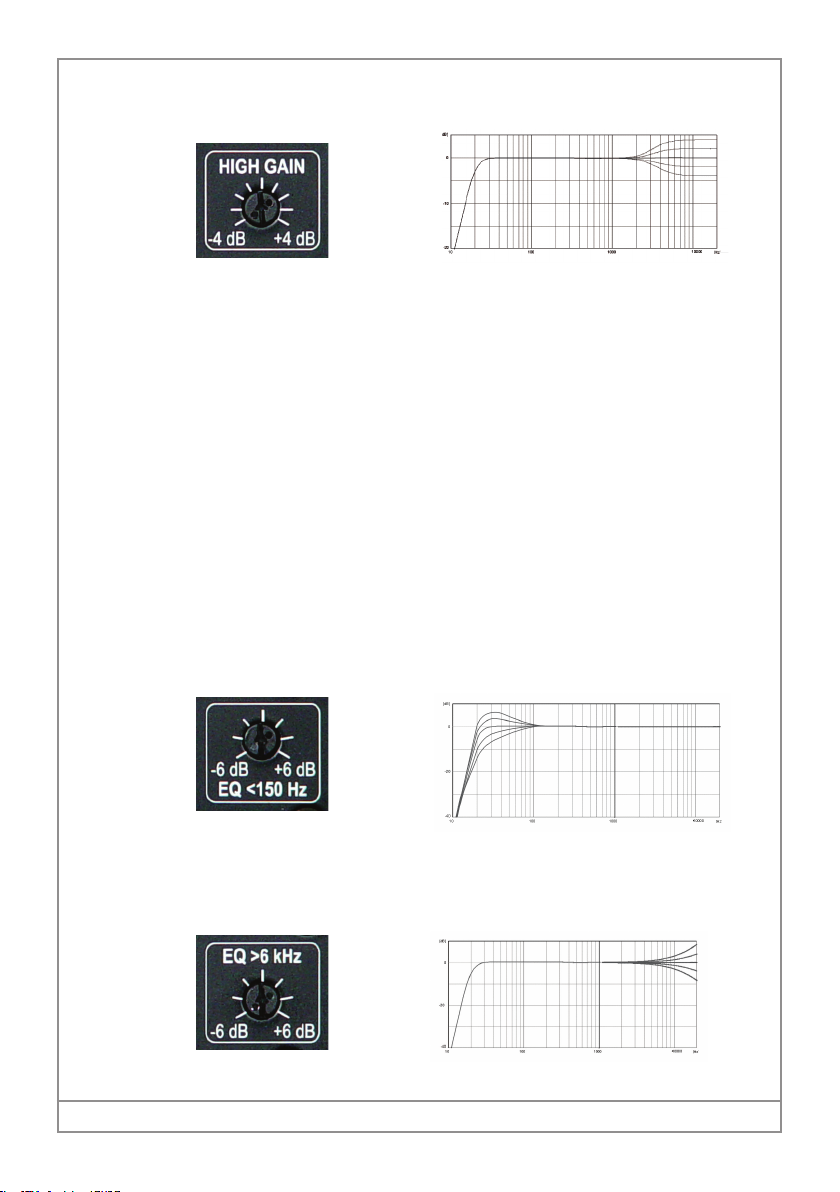

HIGH GAIN

The voltage gain of the tweeter amplier and thus the complete tweeter level can
be varied in a ±4 dB range. This is a considerable change in the sound characteristic
and should be used with caution. If there is a strongly damped room or if there is
a special taste, this control will serve you well.

ROOM EQ - Adapting to room acoustics

A more detailed possibility to optimize the reproduction are the two shelve lters
at both ends of the frequency band. Above - or below - the given cut off frequency
the amplitude is progressively changed. The given dB values occur at 20 Hz and
20 kHz. We show ve curves, the controls can be changed continuosly however.

ROOM EQ (shelve lter) for the low frequencies:

ROOM EQ (shelve lter) for the high frequencies:

ADAM - Studio Monitor

Technical Data

Woofer

Basket ø
Free air resonance
Voice coil ø
Voice coil length
Pole plate
Cone material

A.R.T. Tweeter

Diaphragm area
Equiv. diaphragm ø
Speed transform. ratio
Diaphragm weight

Front Panel Functions

Input sensitivity:
Tweeter gain:
Room EQ >6 kHz
Room EQ <150 Hz

General

Amp Woofer channel *1,*2
Amp Tweeter channel *1,*2
Frequ. resp. ± 3 dB
THD >80 Hz
SPL max in 1 m
Crossover frequency
Impedance
Weight
Width/Height/ Depth
Int. Volume
Warranty

1
228 mm
31 Hz
39 mm
14 mm
8 mm
HexaCone®

1
71 cm
9,5 cm
4:1
0,17 g

±10 dB
±4 dB
±6 dB
±6 dB

150/200 W
150/200 W
34 Hz - 35 kHz
≤0,6 %
≥110 dB/W/m
1800 Hz
10 kOhm
15 kg
280 x 450 x 300 mm

18.6 l
2 years

S2.5A

2

*1 = long term IEC 265-8-Wrms /10 minutes
*2 = nominal IEC 265-8 = Peak Power 5 µsec

ADAM Audio GmbH
Lobeckstr. 36
10969 Berlin
Germany

fon: [phone]
fax: [phone]

e-mail: [e-mail]
web: www.adam-audio.com

Bedienungsanleitung

S2.5A

Deutsch

ADAM Studio Monitore werden mit dem Ziel größtmöglicher Perfektion und
Wiedergabequalität entwickelt und gebaut. Damit sich die Fähigkeiten Ihrer
neuen Lautsprecher möglichst gut entfalten, lesen Sie bitte die nachfolgenden
Tips und Überlegungen, denn die Aufstellung im Raum sowie die Eigenschaf­ten des Hörraums sind von größerer Bedeutung für das Gesamtergebnis als
bisweilen vermutet.

Generelle Empfehlungen zur Aufstellung:

• Die Lautsprecher auf soliden Untergrund legen oder auf einem Ständer befestigen,
mitschwingende Teile können den Klang maskieren, es muß nicht unbedingt gleich
“scheppern“. Für den Fall eines mechanischen Eingriffs - Dübel oder ähnliches -
setzten Sie sich bitte mit uns in Verbindung, In der Regel gibt es hier keine Probleme,
die Garantiebestimmungen werden kulant gehandhabt.

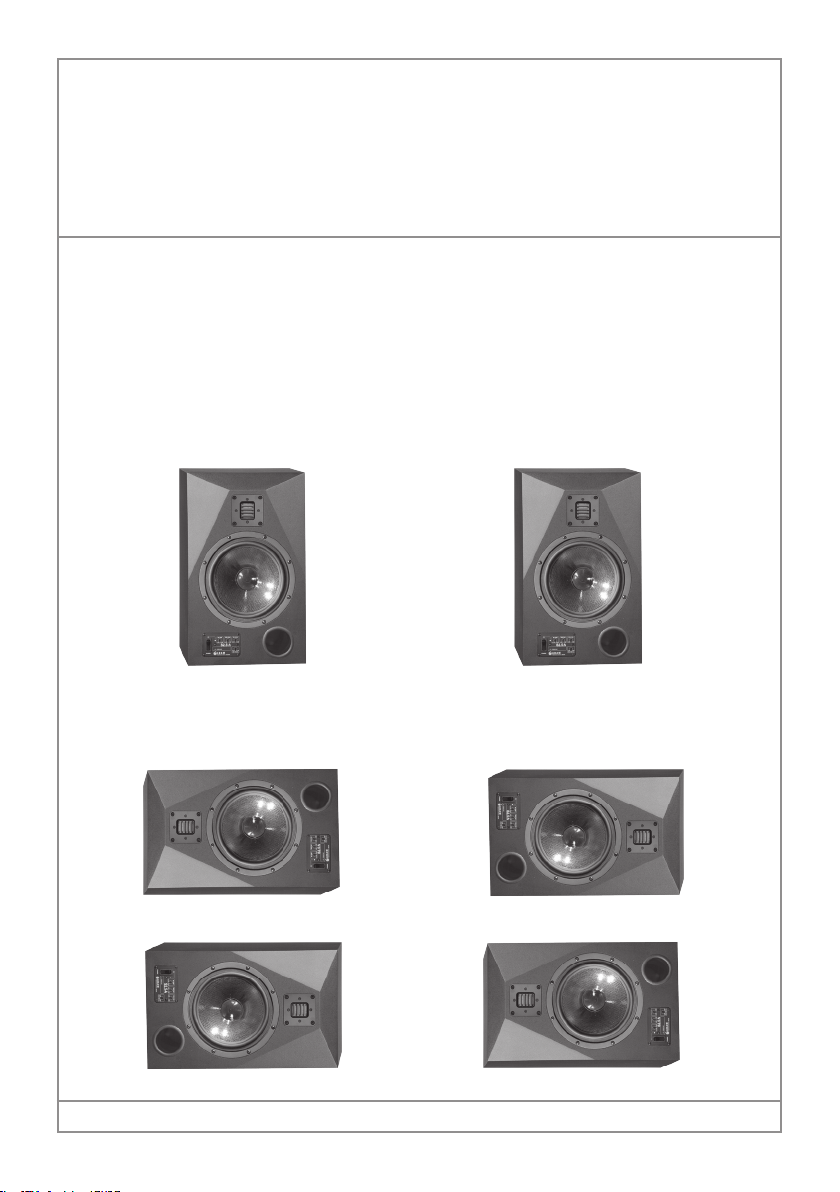

• Aufstellung senkrecht:

• Aufstellung waagerecht:
bei liegender Aufstellung achten Sie bitte darauf, die Lautsprecher symmetrisch
anzuordnen, also entweder

so:

oder so:

Bedienungsanleitung S2.5A - Seite  von 12 Bedienungsanleitung S2.5A - Seite  von 12

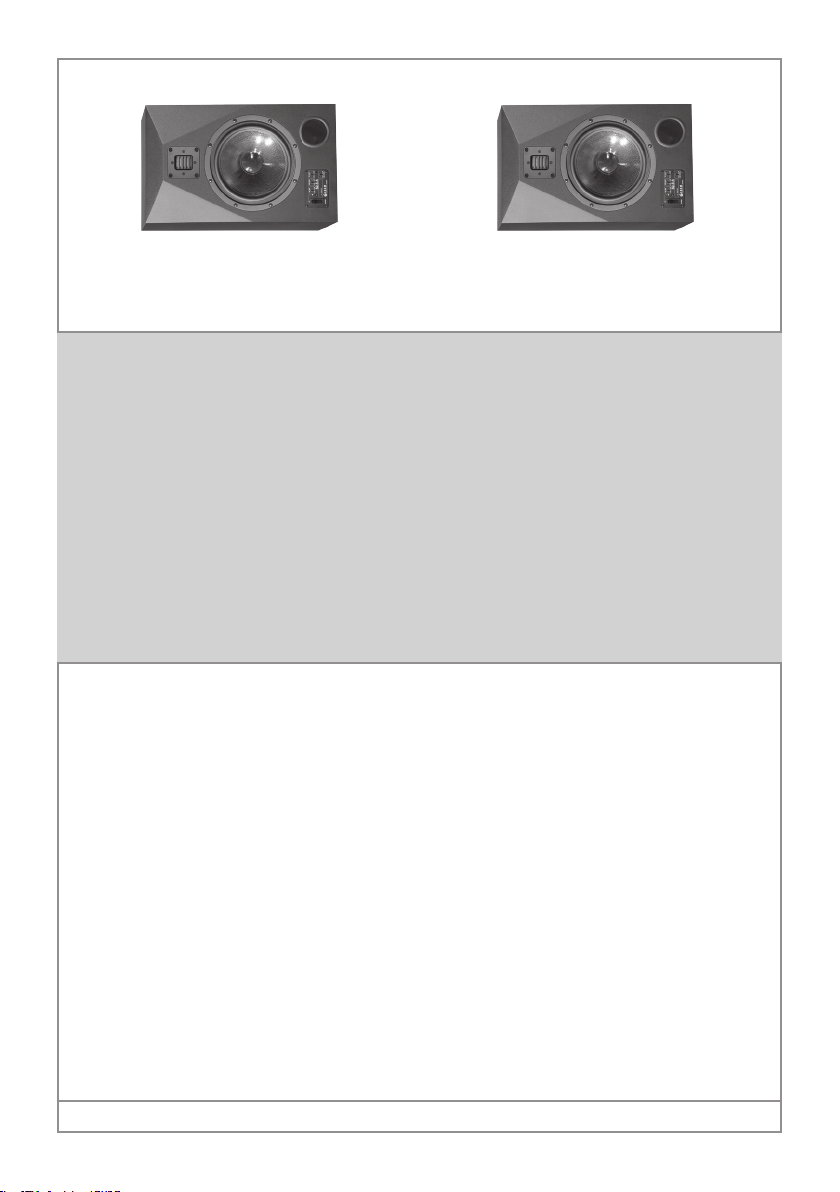

Nicht so:

Sie verlieren bei dieser Anordnung in der Wiedergabe an Räumlichkeit und

Ortbarkeit der Schallquellen.

Weiter gilt:

• Keine Hindernisse im Wege des Schalls zu Ihren Ohren, Sie sollten die Lautsprecher
komplett sehen können.

• Abstände zu den Seitenwänden wenigstens 40 cm, um qualitätsmindernde „early
reections“ zu vermeiden.

• Hochtöner möglichst in Ohrenhöhe, bei senkrechter Aufstellung eine Anordnung
eher über Ohrenhöhe wählen.

• Zunächst alle Regler am Bedienpanel in der werksseitig eingestellten linearen Po
sition belassen. Korrekturen, also die Einstellung auf besonders hell klingende oder
stark bedämpfte Räume sollten Sie nicht in den ersten 5 Minuten nach der Aufstel
lung entscheiden, da erst das Abspielen mehrerer unterschiedlich gemischter,
möglichst wenig verfremdeter Aufnahmen eine solche Beurteilung repräsentativ
möglich machen.

Transport

Um bei einem notwendig werdenden Transport die Lautsprecher nicht zu gefährden
empehlt es sich unbedingt. die Kartons und Verpackungsteile aufzuheben. Die
Erfahrung zeigt, daß es sehr schwierig ist, mit allgemeinen Verpackungsmitteln
einen sicheren Transport zu ermöglichen. Für Schäden, die aus unzureichenden
Verpackungsmaßnahmen herrühren, können wir leider nicht aufkommen.

Viel Spaß ...

Wir wünschen Ihnen nun viel Freude beim Hören Ihrer Lautsprecher. Wenn Sie
Fragen zu weiteren Einzelheiten haben oder es ein Problem gibt, zögern Sie bitte
nicht uns zu kontaktieren.

Wir helfen gerne.

Ihr ADAM Team.

Einstellmöglichkeiten am vorderen Controlpanel

In der rückwärtigen Verstärkerplatte sind Kontrollmöglichkeiten für Empndlichkeit
und Raumanpassung eingebaut. Im Einzelnen handelt es sich dabei um:

INPUT GAIN (Eingangsempndlichkeit): 0 dB für mittlere Empndlichkeit
HIGH GAIN (Hochtonverstärkung) 0 dB neutrale Einstellung
Room EQ >6 kHz Shelve- oder “Kuhschwanzlter” mit 6 kHz Eckfrequenz
Room EQ <150 Hz Shelve- oder “Kuhschwanzlter” mit 150 Hz Eckfrequenz.

Werksseitig werden alle Regler auf neutrale Positionen eingestellt.

INPUT GAIN:

Um sich an unterschiedliche Pegel und Anschlußarten anpassen zu können ist die
Spannung, bei welcher der Monitor seine maximale Lautstärke entwickelt, in einem
Bereich von ±10 dB regelbar:

Bedienungsanleitung S2.5A - Seite 10 von 12 Bedienungsanleitung S2.5A - Seite 11 von 12

HIGH GAIN (Hochtonpegel)

Der Pegel des Hochtonverstärkers und damit des gesamten Hochtöners kann
in einem Bereich von ±4 dB verändert werden. Dies stellt eine schon deutliche
Änderung des Klangcharakters dar und sollte mit Vorsicht benutzt werden. In Fällen
schwieriger Akustik oder auch geschmacklicher Vorlieben leisten diese Einstel­lungen aber gute Dienste.

ROOM EQ - Anpassung an die Raumakustik

Eine feinere Einstellung zur Wiedergabeoptimierung sind die ROOM EQ (Shelve
Filter) an den beiden Enden des Spektrums. Ober- bzw. unterhalb der angegebenen
Eckfrequenzen wird der Amplitudenverlauf progressiv angehoben und erreicht die
angegebenen ±6 dB Werte bei 20 Hz bzw. 20 kHz. Im Folgenden sind jeweils fünf
Kurven gezeigt, die Regelung über den Trimmer erfolgt aber kontinuierlich:

ROOM EQ (Shelve- oder Kuhschwanz-Filter) für die tiefen Frequenzen

ROOM EQ (Shelve- oder Kuhschwanz-Filter) für die hohen Frequenzen

ADAM - Studio Monitor

Technische Daten

Tieftöner

Korb ø
Freiluftresonanz
Schwingspule ø
Länge d. Schwingspule
Polplatte
Membranmaterial

A.R.T. Hochtöner
Membranäche äq.
Membrandurchmesser
Geschwindigkeitstrans.
Gewicht d. Membran

Regelmöglichkeiten
Gesamtempndlichkeit
Pegel Hochtöner
Raumanpassung Hochton
Raumanpassung Tiefton

Allgemeines

Tieftöner (1/2)*
Hochtöner (1/2)*
Frequenzgang ± 3 dB
THD >80 Hz
SPL max in 1 m
Übergangsfrequenz
Eingangsimpedanz
Gewicht
Breite/Höhe/Tiefe
Nettovolumen
Garantie

1
228 mm
31 Hz
39 mm
14 mm
8 mm
HexaCone®

1

2

71 cm
9,5 cm
4:1
0,17 g

±10 dB
±4 dB
±6 dB
±6 dB

150/200 W
150/200 W
34 Hz - 35 kHz
≤0,6 %
≥110 dB/W/m
1800 Hz
10 kOhm
15 kg
280 x 450 x 300 mm

18.6 l
2 years

S2.5A

*1 = long term IEC 265-8-Wrms /10 Minuten
*2 = nominal IEC 265-8 = Peak Power 5 µsec

Technische Änderungen bleiben vorbehalten

ADAM Audio GmbH
Lobeckstr. 36
10969 Berlin
Germany

fon: 030.863 00 97-0
fax: [phone]

e-mail: [e-mail]
web: www.adam-audio.com
