Adam S1X Operation Manual

S1X Nearfield Monitor

Operation manual / Bedienungsanleitung

English / deutsch

2

Safety Instructions

Please read the following safety instructions before setting up your
system. Keep the instructions for subsequent reference. Please heed
the warnings and follow the instructions.

Caution: To reduce the risk of electric shock, do not open the loud­speaker. There are no user-serviceable parts inside. Refer servicing to
qualified service personnel.

This product, as well as all attached extension cords, must be terminated
with an earth ground three-conductor AC mains power cord like the one
supplied with the product. To prevent shock hazard, all three components
must always be used.

Never replace any fuse with a value or type other than those specified.
Never bypass any fuse.

Always switch off your entire system before connecting or disconnecting
any cables, or when cleaning any components.

Do not place this unit on an ustable cart, stand or tripod, bracket or table.
The unit may fall, causing serious injury and/or serious damage. When cart
is used, use caution when moving the cart/apparatus combination.

Do not expose this product to rain or moisture, never wet the inside with
any liquid and never pour or spill liquids directly onto this unit. Please do
not put any objects filled with liquids (e.g. vases, etc.) onto the speaker.

Check if the specified voltage matches the voltage of the power supply
you use. If this is not the case do not connect the loudspeakers to a power
source! Please contact your local dealer or national distributor.

Caution

Risk of electrical shock

Do not open

Risque de shock electrique

Ne pas ouvrier

CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,

DO NOT REMOVE BACK COVER OR ANY OTHER PART.

NO USER-SERVICABLE PARTS INSIDE.

DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE.

REFER SERVICING TO QUALIFIED PERSONNEL.

3

English

Safety Instructions

Protect the cord from being walked on or pinched.

Always use fully checked cables. Defective cables can harm your speakers.
They are a common source for any kind of noise, hum, crackling etc.

Always keep electrical equipment out of the reach of children.

Always unplug sensitive electronic equipment during lightning storms.

The monitor should be installed near the socket outlet and disconnection of
the device should be easily accessible.

To completely disconnect from AC mains, disonnect the power supply from
the AC receptacle. Never use flammable or combustible chemicals for
cleaning audio components.

Avoid touching the speaker membranes and do not block the woofer’s
ventilation ports.

Never expose this product to extremely high or low temperatures. Never
operate this product in an explosive atmosphere.

High SPL’s may damage your hearing! Please do not get close to the
loudspeakers when using them at high volumes.

Please note that the diaphragms build up a magnetic field. Do not handle
magnetic items at close range to the diaphragms.

Assure free airflow behind the speakers to maintain sufficient cooling.

4

Table of contents

Safety Instructions ......................2-3

1. Introduction ..................................5

2. Set up & Quick Start ....................6

2.1 Important Information for Set Up ...6

2.2 Quick Start .....................................6

3. Speaker Placement ......................7-8

3.1 General Recommendations ............7

3.2 Tweeter Height ...............................7

3.3 Stereo Setup ..................................8

3.4 Surround Setup ..............................8

4. LED & Controls .............................9-10

4.1 LED ................................................9

4.2 The rear (control) panel ..................9

4.3 Input Gain ......................................10

4.4 High Gain .......................................10

4.5 High & Low Shelfe Filter .................10

5. Troubleshooting ...........................11

5.1 No or distorted Signal ....................11

5.2 Parasitic Noises .............................11

6. Maintenance ................................. 12

7. Transportation / Package ...........12

8. Environmental Information ......... 12

9. EU Declaration of Conformity .....13

10. Limited Warranty ......................... 14

10.1 Terms and Conditions ....................14

10.2 How to claim ..................................14

11. Technical Data .............................. 15

5

English

1. Introduction

Dear customer,

Congratulations on choosing an ADAM Audio S1X monitor!

ADAM loudspeakers are built for maximum audio perfection. With the S1X
you have selected a precise, high resolution speaker system that allows
you to professionally evaluate audio recordings. This monitor meets highest
expectations in sound quality and craftmansship.

This manual is intended to provide you with information about your new
ADAM. It contains important information regarding safety, setting up,
handling, and warranty. We request that you read these sections carefully
to ensure an easy set up and to prevent potential problems.

S1X

The S1X is suitable for nearfield monitoring. It is an ideal tool for situations
where a combination of no-compromise sound reproduction and a small
footprint is required.

The S1X is a two-way ported active system that uses the new X-ART
tweeter, ensuring full compatibility with the latest expanded high frequency
resolution media formats, and one HexaCone©-bass/midrange driver.
The cone driver uses a PWM amp with continuous output of up to 250
Watts (RMS). The tweeter is powered by a new A/B amp that has been
designed by ADAM Audio to realize the tweeters unique abilities without any
limitations.

Questions? Problems?

If you have any questions about this or any of our products, please don’t
hesitate to contact us–we will be happy to assist you in any possible way.

For detailed information concerning the ADAM technologies and products,
complete reviews, and a list of worldwide ADAM users and studios, please
visit our website: www.adam-audio.com

We hope very much that you really enjoy your new loudspeakers, and wish
you many delightful hours with them.

The ADAM Audio Team

6

2. Information For Set Up / Quick Start

2.1 Important information for set up

Acclimation: After having unpacked your loudspeaker, please allow the
system to acclimate to the temperature of the room. Please do not connect
the speaker for approximately an hour.

HQ Cabling: We recommend using high quality cables to guarantee optimal
performance.

Solid stand: It is important to ensure the speakers stand firmly on a solid
ground!

Package: We recommend not to damage the package and to retain it. The
original packaging is the best guarantee for safe transportation (see 7.).

Break-in time: Please note that the loudspeakers will need a few days to
achieve optimum sonic performance.

2.2 Quick start S1X

Before connecting the loudspeakers to your audio components and the
power source make sure that both the loudspeakers and your audio system
is switched off!

a. Set all level controls fully counterclockwise.

b. Connect the loudspeakers with your audio units: Use a XLR cable. The male

plug goes into the loudspeaker, the female plug into your audio component.

c. Check if the specified voltage matches the voltage of the power supply

you use. If this is not the case do not connect the loudspeakers to a power
source! Please contact your local dealer or national distributor.
If the voltages match, connect the loudspeakers via the included power
cables to two AC sockets.

d. Switch on the on/off switches on the back panels of the loudspeakers.

e. Switch on your audio system/your source of music and adjust the volume

carefully.

7

English

3. Speaker Placement

3.1 General recommendations/advises

Direct sound ways: There should be no obstacles in the way from the
monitor to your ears. You should be able to see the speakers completely.

Distance to walls: The distance to the surrounding walls should be at least
40 cm to avoid early reflections, which will degrade the sound.

Alignement: The loudspeakers should be aligned with the listener’s position.

Nearby objects: Please note that vibrating parts of nearby objects can

mask the sound.

Mechanical adjustements: If you plan to modify the speaker cabinet (e.g.
drilling holes), please contact us before doing so. Usually, we will handle
your warranty obliging.

3.2 Tweeter at the height of ears

The Tweeter should be positioned approximately at the height of your ears.
In case you need to position the speaker in a significant lower or higher
position, the monitor should be angled accordingly.

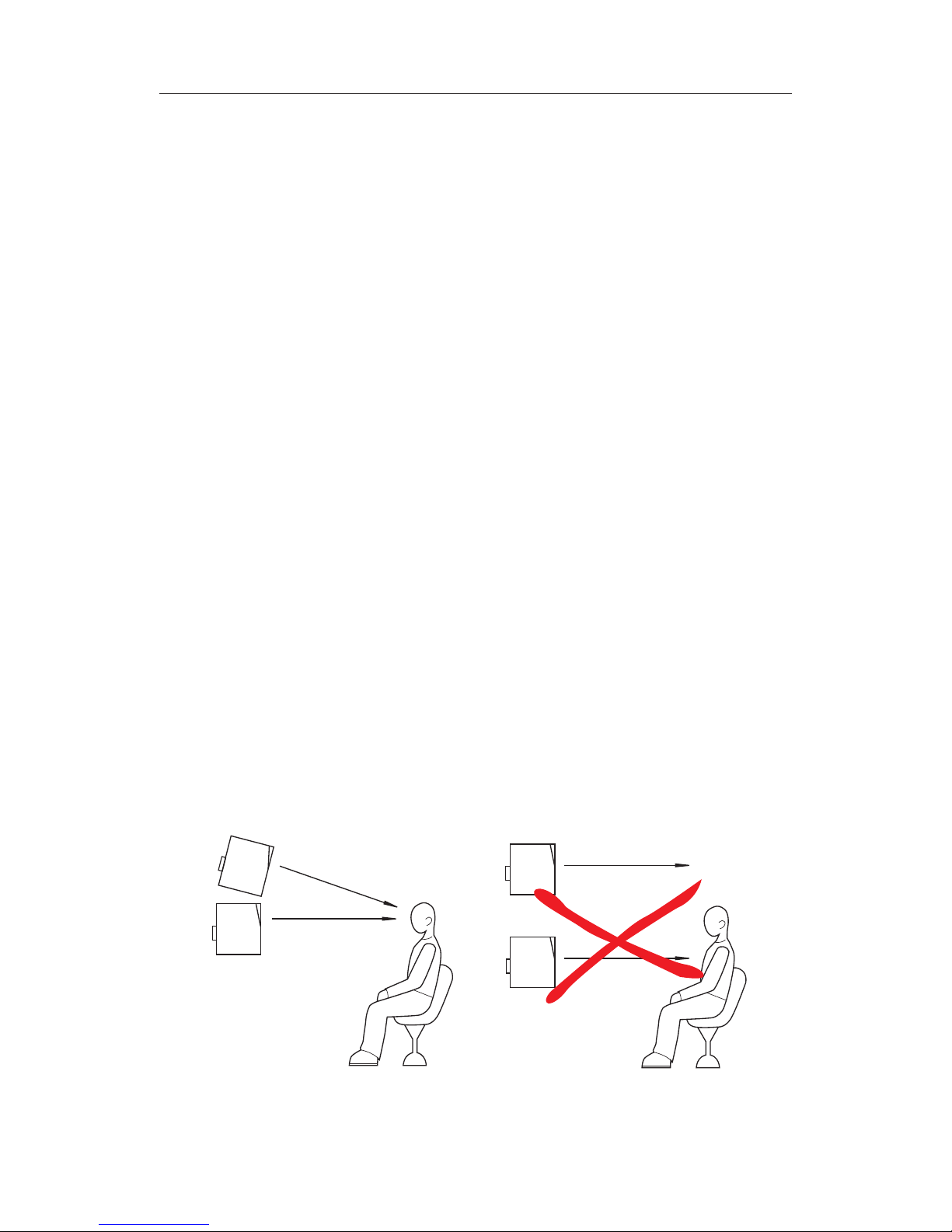

Figure 1: Tweeter at height of ears / speaker angling

8

3. Speaker Placement

3.3 Stereo set up

If the loudspeaker is going to be used for stereo applications, the optimum
listening position should be located in the middle of a stereo triangle. This
means that your listening position will be located at the top of an imaginary
equilateral triangle and the two loudspeakers should be placed at the other
two points of this triangle.

3.4 Surround set up

Speaker positioning for multi-channel stereo purposes is ideally based
on a circle with speakers placed at 0° (Center), 30° (Front Right), 110°
(Rear Right), 250° (Rear Left), 330° (Front Left), with the listener being
the circle’s center (Radius between 0.7-2.0 m). This ITU recommended
configuration may vary depending on the purpose of the control room
(music or film). However, it is recommended to create a symmetrical
listening position with the front side and surround speaker pointing to the
listener’s ear.

Figure 3: Surround set up

Figure 2: Stereo Triangle

• both loudspeakers and the listening
spot should be a equilateral triangle

• approx. the same distances
between loudspeakers and the

loudspeakers / the listening spot

• alignment towards listening spot

9

English

4. LEDs / Controls

4.1 LED

On the bottom of the tweeter you find
an LED. It indicates Power on and, in
case of an overload, the function of the
protective circuit.

Please note: When the speaker is
switched on, the LED will flash red a
few times. This does not indicate an
overload!

• The LED starts to glow green during
normal operation (the power switch
is located on the rear side of the
speaker).

• In case of an overload, the OL LED will
flash red. The protective curcuit will
safe your speaker from damage.

4.2 The control panel

On the rear you will find a control
panel that allows detailed fine-tuning
of your loudspeakers to your particular
room acoustics and personal listening
preferences. The following tips are
intended to assist you at using the
controls in the best manner.

Please note that using the controls may have a great impact on the overall
sound characteristics of your loudspeakers. We recommend using the
controls with utmost care and only after several audio tests with familiar
recordings.

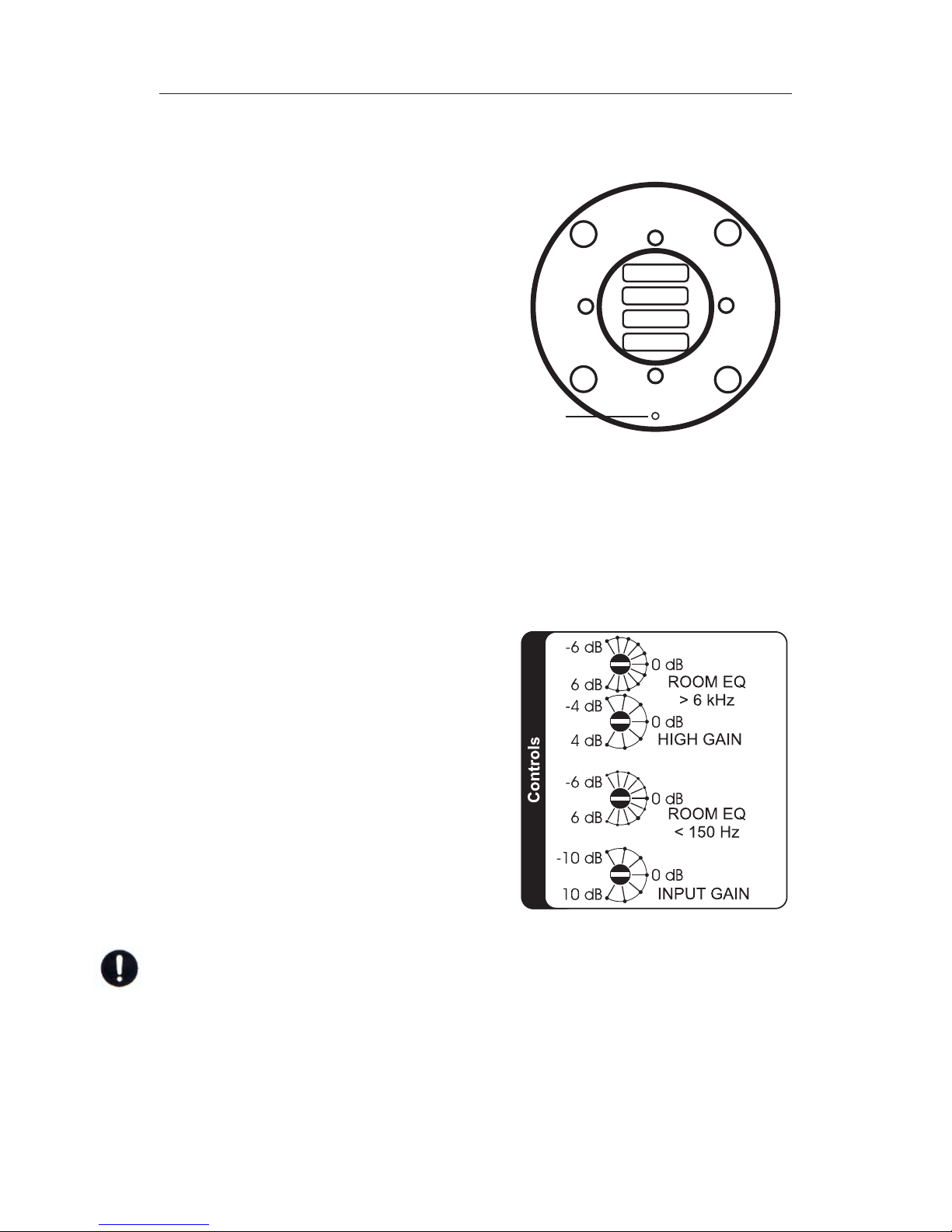

Figure 5: Control panel

Figure 4: LED

LED

10

4. Controlpanel/Speaker Adjustment

4.3 Input Gain

‘Input Gain’ regulates the overall input sensitivity of
your loudspeaker within a range of -10 to +10 dB, and
controls the volume of your loudspeaker equally in all
frequency ranges.

4.4 High Gain

Whereas the ‘Input Gain’ raises or lowers the overall in­put sensitivity up to +/-10 dB, the ‘Tweeter Gain’ works
within the frequency range of the tweeter (>1.800 Hz)
only, raising or lowering up to +/-4 dB.
This is a considerable change of the sound characteristic
and should be used with caution. However, to meet difficult room acoustics
or adapt to a special taste the Tweeter Gain will serve you well.

4.5 High / Low shelf filter (Room EQs)

The other two controls operate in a different manner.
The ‘High Shelve’ is a shelving filter that progressively
raises or lowers above 6 kHz up to 6 dB. Whereas the
gains raise or lower a specific frequency range as a
whole, the shelve filters do not alter a whole frequency
band but alter in this band: from a certain point (6 kHz
respectively 150 Hz in this case) the frequencies are
gradually being changed (see figure 5 & 6).

Figure 6

ROOM EQ >6 kHz for the high

frequencies above 6 kHz

Figure 5

ROOM EQ <150 Hz for the low

frequencies below 150 Hz

11

English

5. Troubleshooting

All ADAM products are designed and manufactured to the highest quality
standards. However, if any problems with your speaker occur, we recom­mend to proceed as follows:

5.1 Problem: The LED shows normal operation (green) but there is either no or
only a distorted audio signal.

If both (all) speakers are affected, the reason can probably be found within
the signal path. If only one speaker is affected, the problem will probably be
within this speaker.

a. Check the wiring

Is the cable defective? Are all cables connected correctly?

b. Check the signal path

Interchange the cables of both loudspeakers. Does the problem change with
one of the cables?

Connect the monitor as directly to the signal source as possible (please
mind the volume!). Is another part of the signal path (e.g. mixer, subwoofer)
defective?

If the answer to all these question is ‘no’, the problem is being caused by
the loudspeaker with the utmost probability.
If the answer to at least one of these questions is ‘yes’, there will probably
be another defective device within the signal path.

5.2 Problem: You hear parasitic noises (like humming, buzzing, soughing,
cracking).

Please disconnect the signal cables.

If the noises disappear, check the signal path.
If the noises can still be heard, check for other electrical devices close to
the speakers (mobile phones, switching power supplies, etc.). If there is no
interfering device the speaker will probably cause the problem.

12

6. Maintenance

Please switch the loudspeaker off before cleaning!

Please note that the diaphragms build up a magnetic field. Do not play with
magnetic items at close range to the diaphragms.

Please make sure that no liquids get inside the cabinet. Do not spray any
fluids on the speaker. Do not use a wet cloth for cleaning.

Do not use flammable or acidly chemicals for cleaning.

Do not touch the membranes of the loudspeakers.

We recommend using a lint-free, damp cloth for cleaning.
The loudspeaker membranes may be dusted using a very soft brush.

7. Transport / Package

In case you have to send your speakers to any other location, it is of vital
importance that you use the original packaging materials. Experience has
shown that it is very difficult to avoid damage if you have to send them
without these. ADAM Audio can not be held responsible for damages due to
improper packaging.

If a transport is necessary and the original package is no more available, a
new one can be purchased from ADAM Audio.

8. Environmental Information

All ADAM products comply with international directives on the Restriction
of Hazardous Substances (RoHS) in electrical / electronical equipment and
the disposal of Waste Electrical / Electronic Equipment (WEEE).

For disposal, please consult your local authorities for further information.

13

English

9. EU Declaration of Conformity

We,

ADAM Audio GmbH

whose registered office is situated at

Ederstr. 16, 12059 Berlin, Germany

declare under our sole responsibility that the product:

S1X

complies with the EU Electro-Magnetic Compatibility (EMC) Directive
89/336/EEC, in pursuance of which the following standards have been ap­plied:

EN 61000-6-1 : 2001
EN 61000-6-3 : 2001
EN 55020 : 2002
EN 55013 : 2001

and complies with the EU General Product Safety 2001/95/EC, in pursuance
of which the following standard has been applied:

EN 60065 : 2002.

This declaration attests that the manufacturing process quality control and
product documentation accord with the need to assure continued compli­ance.

The attention of the user is drawn to any spezial measures regarding the use
of this equipment that may be detailed in the owner’s manual.

Signed:

Klaus Heinz
Director ADAM Audio

14

10.1

d)

a)
b)

c)

e)

10.2

10. Warranty

ADAM Audio GmbH provides a five year limited warranty for this product.

Terms and Conditions

This warranty is limited to the repair of the equipment or, if necessary, the
replacement of parts or the product and return shipping within the country
of purchase.

This warranty complements any national/regional law obligations of deal­ers or national distributors and does not affect your statutory rights as a
customer.
Neither other transportation, nor any other costs, nor any risk for removal,
transportation and installation of products is covered by this warranty.
Products whose serial number have been altered, deleted, removed or made
illegible are excluded from this warranty.

The warranty will not be applicable in cases other than defects in materials
and/or workmanship at the time of purchase and will not be applicable:

for damages caused by incorrect installation, connection or packing,
for damages caused by any use other than correct use described in the user
manual,
for damages caused by faulty or unsuitable ancillary equipment,
if repairs or modifications have been executed by an unauthorized person,
for damages caused by accidents, lightning, water, fire heat, public distur­bances or any other cause beyond the reasonable control of ADAM Audio.

How to claim repairs under warranty

Should service be required, please contact the ADAM Audio dealer where
the product has been purchased.

If the equipment is being used outside the country of purchase, the interna­tional shipping costs have to be paid for by the owner of the product.
Service may be supplied by your ADAM Audio national distributor in the coun­try of residence. In this case, the service costs have to be paid for by the
owner of the product whereas the costs for parts to be repaired or replaced
are free of charge. Please visit our website to get the contact details of your
local distributor.

To validate your warranty, you will need a copy of your original sales invoice
with the date of purchase.

15

English

11. Technical Data

ADAM S1X — active 2-ways bass reflex loudspeaker

*1 = long term IEC 265-8-Wrms / 10 min
*2 = nominal IEC 265-8 = Peak Power 5 µsec
*3 = pay attention to the selected voltage on the rearside of the speaker

Woofer

1

Basket ø 156 mm / 6”

Voice coil ø 37 mm / 1.5”

Cone material HexaCone

Cone midrange

•

Basket ø •

Voice coil ø •

Cone material •

X-ART tweeter

1

Diaphragm area 2420 mm2 / 4 inch

2

Equivalent diaphragm ø 56 mm / 2”

Velocity transform. ratio 4 : 1

Diaphragm weight 0,17 g

Built-in amplifiers*

2

Woofer

(1/2)*

200 W / 280 W

Midrange

(1/2)*

•

Tweeter

(1/2)*

50 W / 100 W

AC Voltage

100-120 V~, 50/60 Hz

*3

220-240 V~, 50/60 Hz

*3

Controls

Input sensitivity (coarse) ±10 dB

Input sensitivity (ne) •

EQ 80 Hz •

Low shelve > 6 kHz ±6 dB

High shelve < 150 Hz ±6 dB

Tweeter gain ±4 dB

General data

Freqency response 40 Hz - 50 kHz

THD > 80 Hz ≤ 1,5 %

Short time ≥ 103 dB

Max. peak ≥ 113 dB

Crossover frequencies 2200 Hz

Input connectors analog XLR

Input connectors digital (optional) •

Input impedance 10 kΩ

Weight 6 kg / 13.2 lb.

Magnetiically shielded optional

Height x Width x Depth 295 x 175 x 260 mm / 11.5” x 7” x 10”

Warranty 5 years

Operating temperature 0° C bis 40° C (32° F bis 104° F)

Storage temperature -30° C bis 70° C (-22° F bis 167° F)

Humidity Max. 90% not condensing

S1X Near-/Midfield Monitor

Bedienungsanleitung

deutsch

18

Sicherheitshinweise

Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie
Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben Sie diese
Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen
Anweisungen.

Achtung: Um die Gefahr eines Stromschlages zu vermeiden, öffnen Sie
die Monitore nicht. Es befinden sich keine wartungsbedürftigen Teile
im Gehäuseinnern. Bitte versuchen Sie auf keinen Fall, dieses Produkt
selbst zu reparieren und wenden Sie sich bei einem Problemfall an
qualfiziertes Servicepersonal.

Die Lautsprecher müssen mit einer dreipoligen, geerdeten Stromversorgung
betrieben werden. Alle drei Pole müssen stets verwendet werden. Dies gilt
auch für davor geschaltete Verlängerungen oder Verteiler.

Verwenden Sie ausschließlich die spezifizierten Sicherungstypen.
Überbrücken Sie niemals, auch nicht im Notfall, die Sicherung.

Überprüfen Sie, ob die gekennzeichnete Nennspannung mit der
Nennspannung in Ihrer Umgebung übereinstimmt. Sollte dies nicht der Fall
sein, schließen Sie die Lautsprecher in keinem Falle an eine Stromquelle an
und kontaktieren Sie Ihren Fachhändler.

Schalten Sie stets alle Geräte aus, bevor Sie eine Kabelverbindung
entfernen oder neu hinzufügen.

Verwenden Sie nur Wagen, Ständer, Stative, Einbauhilfen oder Tische,
die vom Hersteller empfohlen oder die mit dem Gerät geliefert werden.
Bewegen Sie einen Wagen, auf dem das Gerät steht, vorsichtig, um ein
Herabstürzen zu verhindern.

Erklärung der graphischen Symbole

Das Blitzsymbol warnt vor der Gefahr eines
elektrischen Schlages.

Das Ausrufezeichen weist auf wichtige
Bedienungs- oder Pflegehinweise hin.

Achtung

Gefahr durch Stromschlag

Nicht öffnen

UM DIE GEFAHR EINES STROMSCHLAGES ZU VERRINGERN,

ENTFERNEN SIE WEDER DIE RÜCKWAND NOCH SONSTIGE TEILE.

DIE INNEREN BAUTEILE DÜRFEN NICHT VOM ANWENDER, SONDERN

NUR VON QUALIFIZIERTEM FACHPERSONAL GEWARTET WERDEN.

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS.

19

Deutsch

Sicherheitshinweise

Vermeiden Sie, dass Flüssigkeiten jeglicher Art ins Gehäuseinnere gelangen.
Sprühen Sie weder Flüssigkeiten direkt auf das Gerät, noch nutzen Sie
nasse Reinigungslappen.

Bitte verwenden Sie keine brennbaren und ätzenden Chemikalien zur
Reinigung dieses Produkts (siehe 6.).

Vermeiden Sie jede Berührung mit den Membranen der Lautsprecher und
blockieren Sie nicht die Bassreflexöffnung.

Gewährleisten Sie eine rückwärtige Luftabfuhr für eine notwendige Kühlung
der Elektronik.

Zum Trennen des Gerätes vom Stromnetz schalten Sie den Netzschalter
aus. Anschließend ziehen Sie den Netzstecker aus der Steckdose. Der
Netzschalter und -stecker müssen leicht erreichbar sein.

Verwenden Sie stets geprüfte Kabel. Defekte Kabel sind häufig die Ursache
für Störgeräusche verschiedener Art.

Setzen Sie dieses Produkt nicht bei extremen Temperaturen ein (siehe 11.),
ebenso wenig in feuer- oder explosionsgefährdeten Umgebungen.

Bitte beachten Sie, dass im Gehäuseinneren sich Magnete befinden,
die ein Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw.
paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu
hantieren.

Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte
Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden.

20

Inhalt

Sicherheitshinweise ....................18-19

1. Einleitung ......................................21

2. Hinweise & Schnellstart .............. 22

2.1 Hinweise zur Inbetriebnahme .........22

2.2 Schnellstart ....................................22

3. Lautsprecheraufstellung .............23-24

3.1 Allgemeine Empfehlungen ..............23

3.2 Hochtöner in Ohrenhöhe................23

3.3 Zweikanal Stereo ...........................24

3.4 Mehrkanal Surround ......................24

4. Kontrollpanel & Einstellungen ....25-26

4.1 LED ................................................25

4.2 Rückseitiges Kontrollpanel .............25

4.3 Input Gain (Lautstärke) ..................26

4.4 High Gain .......................................26

4.5 Shelffilter .......................................26

5. Fehlerbehebung ...........................27

5.1 Kein oder gestörtes Signal .............27

5.2 Störende Nebengeräusche .............27

6. Wartung & Pflege .........................28

7. Transport / Verpackung ..............28

8. Umweltinformationen .................28

9. Konformitätsbescheinigung .......29

10. Garantie ........................................30

10.1 Garantiebedingungen .....................30

10.2 Inanspruchnahme ..........................30

11. Technische Daten ......................... 31

21

Deutsch

1. Einleitung

Sehr verehrte Kundin, sehr verehrter Kunde,

vielen Dank, dass Sie sich für einen Studiomonitor von ADAM Professional
Audio entschieden haben! Sie haben ein professionelles und hoch
auflösendes Aktivsystem zur zuverlässigen Beurteilung von Tonaufnahmen
erworben, das mit dem Ziel größtmöglicher Perfektion und bestmöglicher
Wiedergabequalität entworfen und gefertigt worden ist.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme und
beachten Sie die Sicherheitshinweise und Garantiebestimmungen.

Die nachfolgenden Tipps und Überlegungen sollen Ihnen dabei helfen, die
Fähigkeiten ihrer Lautsprecher möglichst gut zu nutzen. Die Positionierung
im Raum sowie die Eigenschaften des Hörraums selbst sind von größerer
Bedeutung für das Gesamtergebnis als bisweilen vermutet.

S1X

Das Modell S1X ist ein Nearfieldmonitor für den Einsatz in kleineren
und mittelgroßen Regieräumen: im Tonstudio, im Übertragungswagen,
bei der Postproduktion. Das aktive Zweiwege-Bassreflexsystem arbeitet
mit dem neuen X-ART Hochtöner sowie einem Konuslautsprecher für
den Tief-/Mitteltonbereich unterhalb 2,8 kHz. Ein eigens für X-ART
Hochtöner von ADAM entwickelter A/B-Verstärker treibt diesen an, für den
Konuslautsprecher steht ein 250 W PWM Verstärker zur Verfügung.

Fragen? Probleme?

Sollten Sie Fragen zu weiteren Einzelheiten haben oder Probleme
auftauchen, zögern Sie bitte nicht uns zu kontaktieren. Wir helfen gerne!

Detaillierte Informationen zu den ADAM Technologien und Produkten,
ausführliche Testberichte, eine Liste und Hintergrundberichte von
weltweiten ADAM Usern und Studios finden Sie auch unter: www.adam­audio.com

Wir wünschen Ihnen viele schöne Stunden mit Ihrem neu erworbenen
ADAM Lautsprecher!

Ihr ADAM Audio Team aus Berlin

22

2. Quick Start zur Inbetriebnahme

2.1 Allgemeine Hinweise zur Inbetriebnahme

Akklimatisierung: Nach dem Auspacken und der Aufstellung des Lautspre­chers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der
jeweiligen Raumtemperatur anpassen zu können.

Einspielzeit: Bitte beachten Sie, dass mit der Qualität der Monitore die
Ansprüche an die Einspielzeit steigen. Ein ADAM Monitor benötigt daher,
abhängig von Pegel und Nutzungsfrequenz, einige Tage, um seine optimale
Klangqualität zu erreichen.

Verpackung: Wir empfehlen, beim Auspacken darauf zu achten, die Verpack­ung nicht zu beschädigen und aufzubewahren, um den Lautsprecher bei
Bedarf sicher transportieren zu können (siehe 6.).

Sicherer Stand: Die Lautsprecher müssen stets fest und ohne zu wackeln
auf einer festen Unterlage stehen!

2.2 Inbetriebnahme

Vergewissern Sie sich vor Anschluss der Kabel, dass sowohl die Lautspre­cher (Netzschalter) als auch die betreffenden Komponenten Ihrer Audio­Anlage ausgeschaltet sind und stellen Sie die Lautstärke auf Minimum.

a. Verkabelung mit Signalquelle: Verbinden Sie die XLR-Eingänge über ‚männli-

che’ XLR-Stecker mit dem Ausgang Ihrer Audio-Anlage.

b. Überprüfen Sie, ob die gekennzeichnete Nennspannung mit der Nenn-

spannung in Ihrer Umgebung übereinstimmt. Sollte dies nicht der Fall sein,
schließen Sie die Lautsprecher in keinem Falle an eine Stromquelle an und
kontaktieren Sie Ihren Fachhändler. Bei Übereinstimmung schließen Sie
mittels der Netzkabel die Lautsprecher an zwei Steckdosen an.

c. Vergewissern Sie sich, dass der Ausgangspegel (Lautstärke) Ihrer Audio-An-

lage niedrig eingestellt ist bzw. auf Minimum steht. Schalten Sie zuerst Ihre
Audio-Anlage, dann den auf der Rückseite der Lautsprecher befindlichen
Netzschalter ein.

d. Beginnen Sie die Wiedergabe und regeln Sie schließlich die Lautstärke vor-

sichtig auf den gewünschten Wert.

23

Deutsch

3. Empfehlungen zur Aufstellung

3.1 Allgemeine Empfehlungen

Direkte Schallwege: Vermeiden Sie Hindernisse im Wege des Schalls zu
Ihren Ohren. Sie sollten die Lautsprecher komplett sehen können! Verme­iden Sie ferner eine Aufstellung neben stark schallreflektierenden Objekten.

Wandabstände: Die Abstände zu Wänden sollten nicht geringer als 40 cm
betragen, um ‘early reflections’ zu vermeiden.

Ausrichtung: Die Lautsprecher sollten auf den Hörplatz hin ausgerichtet
sein.

Objekte in der Nähe: Mitschwingende Teile können den Klang maskieren,
selbst wenn es nicht offensichtlich „scheppert“.

Mechanische Eingriffe (Wandmontage etc.): Sollte ein mechanischer
Eingriff zur Aufstellung/Aufhängung notwendig sein (Schrauben oder ähn­liches), so setzen Sie sich bitte vorher mit uns in Verbindung. In der Regel
gibt es hier keine Probleme, die Garantiebestimmungen werden kulant
gehandhabt.

3.2 Hochtöner in Ohrenhöhe

Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass
Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen,
sollten diese entsprechend angewinkelt werden.

Abbildung 1: Hochtöner in Ohrenhöhe

24

3. Empfehlungen zur Aufstellung

2.3 Zweikanal Stereo

Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobe­trieb ist das so genannte ‚Stereodreieck’. Die Lautsprecher und der Hörer
stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°-Win­kel). Im Allgemeinen gilt, dass der Abstand der Lautsprecher zueinander dem
Hörabstand entsprechen sollte.

2.4 Mehrkanal (Surround)

Die Aufstellung der Lautsprecher in einem Mehrkanal-Stereo-Setup sollte
sich idealerweise an einem Kreis orientieren. Die Lautsprecher werden an
den Winkelpositionen 0° (Center), 30° (Front Rechts), 110° (Rear Rechts),
250° (Rear Links) und 330° (Front Links) platziert. Der Zuhörer sitzt in der
Kreismitte, die in diesem Fall einen Radius zwischen 0,7 und 2,0 Meter
aufweisen sollte. Diese Richtlinie der ITU kann je nach Anwendung variiert
werden (Film- oder Musikbearbeitung/wiedergabe). Dennoch ist es stets zu
empfehlen, dass eine symmetrische Verteilung der Lautsprecher angestrebt
wird. Zudem sollten die linken und rechten Frontlautsprecher sowie die
Surrounds auf den Hörer ausgerichtet werden.

Abbildung 2: Stereodreieck

• Lautsprecher und Hörplatz ergeben ein
gleichseitiges Dreieck

• ungefähr gleiche Abstände zwischen
Lautsprechern sowie den Lautsprechern
und Hörplatz

• Ausrichtung der Lautsprecher

Abbildung 3: Surround-Anordnung

25

Deutsch

4. LED & Kontrollpanel

4.1 LED (Leuchtdiode)

An der unteren Kante des Hochtöners fin­den sie eine LED. Sie hat zwei Aufgaben:
Zum einen zeigt sie an, wenn der Monitor
eingeschaltet ist, zum anderen - im Falle
des Falles - zeigt sie eine Überlastung.

Bitte beachten Sie: Wenn der Monitor einge­schaltet wird, blinkt die LED einige Male rot.
Dabei liegt keine Überlastung vor, es wird
lediglich die Schutzschaltung überprüft.

• Die LED beginnt kurz nach dem Einschalten des Monitors grün zu
leuchten. Damit wird der normale Betrief angezeigt.

• Im Falle einer Überlastung blinkt die LED rot. Die Schutzschaltung wird
automatisch zugeschaltet, um den Lautsprecher vor Schäden zu bewah­ren.

4.2 Das Bedienpanel

Auf der Rückseite finden Sie ein Kontroll­panel, das Ihre Lautsprecher an die jew­eilige Raumakustik bzw. den persönlichen
Geschmack anzupassen ermöglicht. Die
folgenden Ausführungen sollen Ihnen helf­en, die Einstellungsmöglichkeiten optimal
nutzen zu können.

Bitte beachten Sie:
Die Nutzung dieser Einstellmöglichkeiten kann den Klang Ihrer Lautspre­cher erheblich beeinflussen. Wir empfehlen, Veränderungen erst nach eini­gen Hörproben, möglichst mit Ihnen gut bekannten Musikaufnahmen, und
zudem mit großer Behutsamkeit vorzunehmen.

Abb. 5: Kontrollpanel

Abb. 4: LED

LED

26

4. Kontrollpanel

4.3 Input Gain (allgemeine Lautstärke)

Der ‚Input Gain’ regelt die allgemeine Eingangsempfind­lichkeit Ihres Lautsprechers in einem Bereich von -10
bis +10 dB. Das heißt, mit dem ‚Input Gain’ wird die
Lautstärke ihres Lautsprechers innerhalb aller Frequen­zbereiche gleichmäßig beeinflusst.

4.4 High Gain (Hochtonlautstärke)

Während der ‚Input Gain’ die allgemeine Eingangsemp­findlichkeit (Lautstärke) aller Frequenzbereiche regelt,
dient der ‚High Gain’ dazu, lediglich im Hochtonbereich
(>1,800 Hz) den Pegel um bis zu 4 dB anzuheben oder
abzusenken.
Dies stellt eine deutliche Änderung des Klangcharakters von der linearen
Mittelstellung (0 dB) dar und sollte mit Vorsicht benutzt werden. In Fällen
schwieriger Raumakustik oder auch geschmacklicher Vorlieben leisten diese
Einstellungen aber gute Dienste.

4.5 Shelffilter für den Hoch- und Tieftonbereich

Die beiden weiteren Regler arbeiten anders als die
Gains. Während jene einen Frequenzbereich als gan­zen anheben oder absenken, arbeiten die so genannter
‚Kuhschwanzfilter’ (Shelffilter) progressiv, d.h., dass
nicht ein bestimmter Frequenzbereich als ganzer ver­stärkt oder abgeschwächt, sondern in diesem Bereich
ab einem bestimmten Punkt (150 Hz bzw. 6 kHz in dies­en Fällen) allmählich angehoben oder abgesenkt wird
(s. Abb. 5 & 6).

Abbildung 6

Shelflter >6kHz für die Frequenzen
oberhalb von 6 kHz

Abbildung 5

Shelflter <150 Hz für die Frequenzen
unterhalb von 150 Hz

27

Deutsch

5. Fehlerbehebung

Alle ADAM Produkte werden nach höchsten Qualitätsstandarts gefertigt.
Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir,
zunächst folgende Maßnahmen durchzuführen:

5.1 Problem: Die Leuchtdiode zeigt normalen Betrieb an (grün), es wird aber
kein oder nur ein gestörtes Signal ausgegeben:

Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb
der Signalkette; betrifft es nur einen Lautsprecher, ist wahrscheinlich dieser
die Fehlerquelle.

a. Verkabelung überprüfen:

Liegt unter Umständen ein Kabeldefekt vor? Ist womöglich das Kabel nicht
korrekt angeschlossen?

b. Signalkette überprüfen:

Vertauschen Sie die Kabel der beiden Lautsprecher. Wechselt der Fehler mit
dem jeweiligen Kabel?

Schließen Sie die Monitore so direkt wie möglich an die Signalquelle
an (achten Sie dabei auf die Lautstärke!). Ist ein anderes Element der
Signalkette (Mischpult, Subwoofer, etc.) defekt?

Lautet die Antwort auf alle Fragen ‘nein’, liegt mit größter
Wahrscheinlichkeit ein Defekt am Lautsprecher vor.
Lautet die Antwort auf mindestens eine der Fragen ‘ja’, liegt
höchstwahrscheinlich ein Defekt in einem oder mehreren Elementen der
Signalkette vor.

5.2 Problem: Es sind störende Nebengeräusche (Brummen, Pfeifen, Knistern,
etc.) zu hören.

Bitte ziehen Sie das Signaleingangskabel ab.

Wenn die Störgeräusche nicht mehr zu hören sind, überprüfen Sie die
Signalkette.
Wenn die Störgeräusche weiterhin zu hören sind, überprüfen Sie, ob
andere Geräte in der unmittelbaren Nähe (Handys, Schaltnetzteile, etc.)
die Geräusche verursachen könnten. Ansonsten liegt ein Defekt des
Lautsprechers vor.

28

6. Wartung und Pflege

Schalten Sie vor jeder Reinigung die Lautsprecher am rückseitigen
Netzschalter aus!

Verhindern Sie, dass Flüssigkeiten jeglicher Art ins Gehäuseinnere
gelangen. Sprühen Sie weder Flüssigkeiten direkt auf das Gerät, noch
nutzen Sie nasse Reinigungslappen.

Bitte verwenden Sie keine brennbaren und ätzenden Chemikalien zur
Reinigung dieses Produkts.

Vermeiden Sie jede Berührung mit den Membranen der Lautsprecher.

Für die Reinigung des Gehäuses empfehlen wir ein fuselfreies, leicht
angefeuchtetes Tuch.

Die Lautsprecherchassis können mit einem sehr weichen Pinsel vorsichtig
entstaubt werden.

Mittel- und Hochtöner bauen starke Magnetfelder auf. Bitte vermeiden Sie,
mit metallischen Gegenständen in deren Nähe zu kommen.

7. Transport / Verpackung

Es empfiehlt sich, die Kartons und Verpackungsteile aufzuheben, um
bei einem notwendig werdenden Transport die Lautsprecher sicher zu
verpacken und nicht zu gefährden. Die Erfahrung zeigt, dass es sehr
schwierig ist, mit allgemeinen Verpackungsmitteln einen sicheren
Transport zu ermöglichen. Für Schäden, die von unzureichenden
Verpackungsmaßnahmen herrühren, kann ADAM Audio nicht haftbar
gemacht werden.
Sollte für einen Transport die Originalverpackung nicht mehr zur Verfügung
stehen, kann eine neue von ADAM Audio kostenpflichtig erworben werden.

8. Umweltinformation

Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich
der Beschränkung der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik­Altgeräte (WEEE). Die Produkte müssen entsprechend diesen Richtlinien
recycelt bzw. entsorgt werden. Für nähere Auskünfte erkundigen Sie sich
bitte bei Ihrer örtlichen Entsorgungsstelle.

29

Deutsch

9. Konformitätsbescheinigung

Wir, die

ADAM Audio GmbH

mit dem eingetragenen Firmensitz in der

Ederstr. 16, 12059 Berlin, Deutschland,

erklären hiermit eigenverantwortlich, dass das Produkt

S1X

den folgenden Normen entspricht:

EN 61000-6-1 : 2001
EN 61000-6-3 : 2001
EN 55020 : 2002
EN 55013 : 2001

Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC,
und richtet sich nach folgendem Standard:

EN 60065 : 2002.

Diese Erklärung bezeugt, dass die Qualitätskontrolle und Produktdokumenta­tion mit der Notwendigkeit fortlaufender Einhaltung der EU-Direktiven über­einstimmt.

Ausgestellt in Berlin.

Gezeichnet:

Klaus Heinz
Geschäftsführer ADAM Audio

30

10. Garantie

Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine be­schränkte Garantie von 5 Jahren.

Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und
hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen,
gelten folgende Bedigungen für die Inanspruchnahme der Garantie:

Garantiebedingungen

Die Garantie beinhaltet die Reparatur und gegebenenfalls den Ersatz von
Einzelteilen oder des Gerätes sowie den Rücktransport innerhalb des Lan­des, in dem das Gerät gekauft worden ist.

Diese Garantie schränkt weder die gesetzlichen Rechte des Verbrauchers
nach dem jeweils geltenden nationalen Recht noch die Rechte des Verbrau­chers gegenüber dem Händler oder den nationalen Vertriebsgesellschaften
ein.
Die Garantie gilt nur mit dem Nachweis des Kaufbelegs (Original oder Kopie,
mit Händlerstempel und Kaufdatum). Produkte, bei denen die Seriennummer
geändert, gelöscht, entfernt oder unleserlich gemacht wurde, sind von der
Garantie ausgenommen. Die Garantie bezieht sich auf Mängel, die auf Mate­rial- und/oder Herstellungsfehler zum Zeitpunkt des Kaufes zurückzuführen
sind und deckt keine Schäden durch:
unsachgemäße Montage sowie unsachgemäßen Anschluss,
unsachgemäßen Gebrauch für einen anderen als den vorgesehenen Zweck,
Nichtbeachtung der Bedienungsanleitung,
Modifikation der Lautsprecher oder defekte oder ungeeignete Zusatzgeräte,
Reparaturen oder Veränderungen durch unberechtigte Personen,
Unfälle, Blitzschlag, Wasser, Feuer, Hitze, Krieg, Unruhen oder andere nicht in
der Macht von Adam Audio liegende Ursachen.

Inanspruchnahme der Garantie im In- und Ausland

Sollte Ihr ADAM Audio Produkt innerhalb des Garantiezeitraumes einen Man­gel aufweisen, wenden Sie sich bitte an den Händler, bei dem das Gerät
gekauft worden ist.
Wenn das Gerät nicht in dem Land benutzt wird, in dem es gekauft wurde,
kann die Reparatur gegebenenfalls auch durch den ADAM Audio Vertrieb des
jeweiligen Landes vorgenommen werden, wobei die Kosten der Reparatur
durch den Auftraggeber zu übernehmen sind. Gleiches gilt für einen interna­tionalen Transport zum und vom Händler, bei dem das Gerät gekauft worden
ist. Die zu reparierenden oder ersetzenden Teile hingegen bleiben frei.
Die Adressen unserer Vertriebsgesellschaften erfahren Sie auf unsere Home­page: www.adam-audio.com

10.1

a)
b)
c)
d)
e)

10.2

f)

31

Deutsch

11. Technische Daten

*1 = long term IEC 265-8-Wrms / 10 min
*2 = nominal IEC 265-8 = Peak Power 5 µsec
*3 = entsprechend den Angaben auf der Lautsprecherrückseite

Tieftöner

1

Korb ø 156 mm / 6”

Schwingspule ø 37 mm / 1.5”

Membranmaterial HexaCone

Mitteltöner

•

Korb ø •

Schwingspule ø •

Membranmaterial •

X-ART Hochtöner

1

Membranäche 2420 mm2 / 4 inch

2

Äquival. Membran ø 56 mm / 2”

Geschwindigkeitsübersetzung 4 : 1

Membrangewicht 0,17 g

Eingebaute Verstärker*

2

Tieftöner (1/2)* 200 W / 280 W

Mitteltöner (1/2)* •

Hochtöner (1/2)* 50 W / 100 W

Nennspannung

100-120 V~, 50/60 Hz

*3

220-240 V~, 50/60 Hz

*3

Regelmöglichkeiten

Eingangsempndlichkeit grob ±10 dB

Eingangsempndlichkeit fein •

EQ 80 Hz •

Raumanpassung EQ > 6 kHz ±6 dB

Raumanpassung EQ < 150 Hz ±6 dB

Pegel Hochtöner ±4 dB

Allgemeines

Frequenzgang ± 3dB 40 Hz - 50 kHz

THD > 80 Hz ≤ 1,5 %

Maximaler Schalldruck mit Sinus 100 Hz
bis 3 kHz in 1 m Abstand

≥ 103 dB

Maximaler Peak Schalldruck pro Paar in 1m ≥ 113 dB

Übergangsfrequenz 2200 Hz

Eingangsbuchsen XLR

Eingangsbuchsen digital (optional) •

Eingangsimpedanz 10 kΩ

Gewicht 6 kg / 13.2 lb.

Magnetisch geschirmt optional

Höhe x Breite x Tiefe 295 x 175 x 260 mm / 11.5” x 7” x 10”

Garantie 5 Jahre

Betriebstemperatur 0° C bis 40° C

Lagertemperatur -30° C bis 70° C

Luftfeuchtigkeit Max. 90%, nicht kondensierend

ADAM S1X - aktiver 2-Wege Bassreflexlautsprecher

S1X Manual/Bedienungsanleitung. Version 03.2009 English/deutsch.

All data subject to change without prior notice.

Änderung der technischen Daten ohne Vorankündigung vorbehalten.

ADAM Audio GmbH | Ederstr. 16 | 12059 Berlin | GERMANY

tel: [phone] | fax: [phone] | email: [e-mail]

ADAM Audio UK Ltd. | email: [e-mail]

ADAM Audio USA Inc. | email: [e-mail]

www.adam-audio.com

Visit us on Facebook | Follow us on Twitter
