ВВЕДЕНИЕ

ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ

Благодарим Вас за выбор автомобильного усилителя ACV, который проектировался и создавался таким образом,
чтобы Вы могли наслаждаться качественным звуком долгое время. Для установки усилителя, рекомендуем обратиться к
профессиональным инсталляторам. Внимательно ознакомьтесь с руководством пользователя перед использованием
устройства. При возникновении любых вопросов – обратитесь к ближайшему авторизированному дилеру.

ПЕРЕД ИСПОЛЬЗОВАНИЕМ

Информация для пользователя

При изменении и модифицировании свойств усилителя, производитель оставляет за собой право изменять данное
руководство пользователя, без специального уведомления пользователя.

Предостережение

При замене предохранителя, используйте только такого же номинала. При увеличенном или уменьшенном номинале –
это может вывести из строя усилитель.

Внимание!

· не прикасайтесь к корпусу усилителя мокрыми руками, также не прикасайтесь к усилителю в том случае, когда корпус
усилителя влажный;

· во время вождения, не рекомендуется прослушивать музыку на очень высоком уровне громкости.
В противном случае вы не сможете услышать сигналы других водителей;

· периодически проверяйте, в каком состоянии находятся силовые провода и предохранители,
и при необходимости – можно заменить;

· во время инсталляции, во избежание короткого замыкания или поражения током, убедитесь, что минусовая клемма не
подключена к аккумулятору или корпусу автомобиля;

· внимательно выбирайте место крепления для усилителя, убедитесь, что при сверлении вы не нарушите силовые
провода, бензобак и прочие конструктивные детали автомобиля;

· не допускайте попадания различных жидкостей на корпус усилителя, это может привести к короткому замыканию,
также усилитель и акустика могут перегореть.

Внимание!

· при снятии усилителя, вначале снимите минусовую клемму с аккумулятора, чтобы не вызвать короткое замыкание;

· все силовые соединения проводов тщательно заизолируйте специальной лентой;

· нельзя использовать изоляционную ленту в тех местах, где возможны высокие температуры, так как она может
легко расплавиться.

Внимание!

Во избежание разрушения или порчи:

· не подключайте на одну и туже отрицательную клемму усилителя несколько минусовых акустических проводов;

· данная линейка усилителей рассчитана на напряжение 12В, поэтому перед инсталляцией – выясните бортовое
напряжение;

· при покидании автомобиля, рекомендуется всегда выключать головное устройство, иначе аккумуляторная батарея
полностью разрядится.

Проводное соединение терминалов

· не рекомендуется подключать к силовым терминалам оголенные провода, это может вызвать возгорание или
короткое замыкание;

· необходимо периодически проверять соединения проводов на предмет их надежного подключения;

· не спаивайте или скручивайте вместе концы запутанных проводов;

· укладывайте провода в специальные изоляционные трубки;

· при укладке проводов, проверяйте, чтобы они не касались подвижных частей автомобиля, таких как: ручка КПП,
ручной тормоз, ручки регулировки сиденья и прочее;

· не укорачивайте любые провода, иначе защитная система не будет работать, как полагается, в те моменты,
когда это будет необходимо;

· никогда не подавайте питания для другого источника, путем наращивания провода от уже подключенного устройства.
Номинального сопротивления может не хватить и провод перегреется, вследствие чего возможно возгорание;

· при замене предохранителей, используйте только тот номинал, который рекомендует производитель;

· не подключайте к усилителю сабвуфер с меньшим номиналом сопротивления, чем рекомендован производителем.
Это может привести к выходу из строя как усилителя, так и сабвуфера;

· акустические провода и силовые, рекомендуется развести друг от друга настолько далеко, насколько это возможно.
Также не рекомендуется прокладывать вместе силовые провода и провод от антенны.

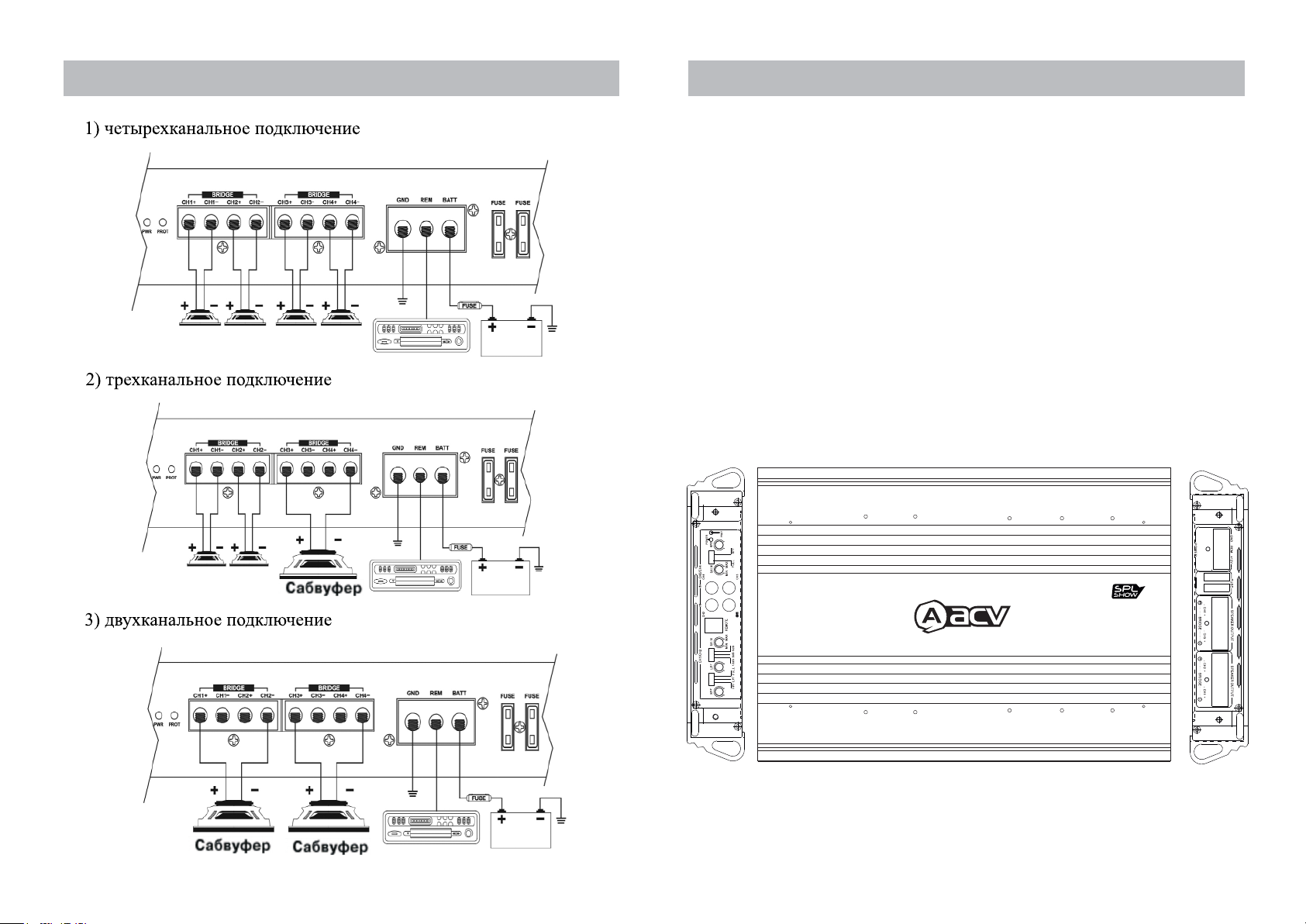

Схема подключения усилителя GX-4.175 Схема подключения усилителя GX-4.250

Возможные варианты подключения GX-4.150 / GX-4.100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование модели GX-4.175
Количество каналов: 4
Номинальная мощность при 4 Ом, СТЕРЕО 175 Вт x 4
Максимальная мощность при 4 Ом - 300 Вт х 4
Номинальная мощность при 4 Ом, МОНО в мостовом включении 500 Вт x 2
Номинальная мощность при 2 Ом, СТЕРЕО 250 Вт x 4
Максимальная мощность при 2 Ом - 400 Вт х 4
Стабильная работа на нагрузке 2 Ом, Стерео
Диапазон воспроизводимых частот 17 Гц ~ 32 кГц
Коэффициент гармонических искажений (THD) @ 1 кГц (4 Ом) 0,1%
Разделение каналов >55 дБ
Входная чувствительность (RCA) 220 мВ
Входной импеданс 10 кОм
Отношение сигнал/шум ≥ 91 дБ
Частота среза ФВЧ 120~8кГц
Частота среза ФНЧ 20~8кГц
Демпфирующий фактор: 130
Усилитель басов, ступенчатый 0~6~12 дБ
Наличие низкого уровня выхода сигнала: Да
Наличие высокого уровня выхода сигнала: Да
Выносной пульт управления уровнем баса (Bass Boost): Да
Номинал предохранителя 2x40А
Размеры, мм ( Ш x В x Д) 255x50x359

GX-4.1 75 Maximum Power

WICK ED CAR ST EREO

1 8 0 0

Watts

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование модели GX-4.250
Количество каналов: 4
Номинальная мощность при 4 Ом , СТЕРЕО: 250Вт x 4
Максимальная мощность при 4 Ом - 400 Вт х 4
Номинальная мощность при 4 Ом, МОНО в мостовом включении: 800Вт x 2
Номинальная мощность при 2 Ом, СТЕРЕО: 400Вт x 4
Максимальная мощность при 2 Ом - 600 Вт х 4
Стабильная работа на нагрузке 2 Ом, Стерео
Диапазон воспроизводимых частот: 15Гц ~ 47кГц
Коэффициент гармонических искажений (THD) @ 1кГц (4Ом): 0,1%
Разделение каналов: 55 дБ
Входная чувствительность (RCA): 210 мВ
Входной импеданс: 10 кОм
Отношение сигнал/шум: 93дБ
Частота среза ФВЧ: 20 ~ 8кГц
Частота среза ФНЧ: 40 ~ 8кГц
Демпфирующий фактор: 150
Усилитель басов, ступенчатый: 0~6~12дБ
Наличие низкого уровня выхода сигнала: Да
Наличие высокого уровня выхода сигнала: Да
Выносной пульт управления уровнем баса (Bass Boost): Да
Номинал предохранителя: 3x40А
Размеры, мм ( Ш x В x Д): 255 x 50 x 410
