Руководство
по эксплуатации
AVS-1508R
Автомобильный проигрыватель 1DIN/USB/SD/Radio
* В соответствии с проводимой политикой постоянного контроля и
совершенствования технических характеристик и дизайна, возможно внесение
изменений в данное руководство без предварительного уведомления пользователя!
WWW.ACV-AUTO.COM
Содержание
Меры предосторожности............................................................1
Ознакомьтесь перед использованием......................................2
Порядок установки и извлечения проигрывателя...................3
Проводные соединения.............................................................7
Описание передней панели.......................................................9
Основные функции.....................................................................10
Возможные неполадки и способы их устранения....................12
Технические характеристики......................................................13
1
2
3
7
9
10
12
13
Меры предосторожности
Благодарим Вас за выбор данного мультимедийного устройства,
предлагаем внимательно ознакомиться с руководством пользователя до
его установки и использования, чтобы избежать появления возможных
неполадок и своевременного их устранения.
Внимание
Внутри устройства присутствует высокое напряжение, поэтому
без специальной подготовки запрещается вскрывать корпус.
При возникновении каких-либо трудностей в эксплуатации –
обращайтесь в авторизованный сервисный центр. Устройство
имеет встроенный жидкокристаллический монитор, поэтому при
транспортировке и установке будьте предельно осторожны.
Не рекомендуется протирать поверхность устройства
абразивными моющими средствами.
Рабочее напряжение проигрывателя – 12В (+ / - 2В),
постоянный ток. При более низком или высоком напряжении –
не рекомендуется использовать устройство, так как можно
легко повредить.
Перед включением аппарата, убедитесь, что температура в
салоне автомобиля находится в диапазоне
от 0 до +45 градусов.
Для замены используйте предохранители, рассчитанные на
силу тока, приведенную на держателе предохранителя. Если
предохранитель перегорает несколько раз подряд, тщательно
проверьте электрические соединения на предмет короткого
замыкания. Также проверьте напряжение в бортовой сети
автомобиля.
Во избежание повреждений не подвергайте аппарат
воздействию прямых солнечных лучей, теплового излучения
или потоков горячего воздуха. Если температура в салоне
автомобиля слишком высокая, то не включайте аппарат до тех
пор, пока температура в салоне не снизится. Не подвергайте
прибор воздействию резкой смены температуры.
1
Ознакомьтесь перед использованием
В ЦЕЛЯХ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ДВИЖЕНИЯ НЕ ОТВЛЕКАЙТЕ ВАШЕ
ВНИМАНИЕ НА ВЫПОЛНЕНИЕ СЛОЖНЫХ ОПЕРАЦИЙ ПО
УПРАВЛЕНИЮ СИСТЕМОЙ.
Любые операции, требующие повышенного внимания водителя, необходимо
выполнять только после полной остановки автомобиля в безопасном месте.
Несоблюдение этого требования может стать причиной ДОРОЖНОТРАНСПОРТНОГО ПРОИСШЕСТВИЯ.
УСТАНАВЛИВАЙТЕ ТАКОЙ УРОВЕНЬ ГРОМКОСТИ, ПРИ КОТОРОМ ВЫ МОЖЕТЕ
СЛЫШАТЬ ВНЕШНИЕ ШУМЫ ВО ВРЕМЯ ДВИЖЕНИЯ.
Несоблюдение этого требования может стать причиной ДОРОЖНОТРАНСПОРТНОГО ПРОИСШЕСТВИЯ.
СВЕДИТЕ К МИНИМУМУ ПРОСМОТР ДИСПЛЕЯ ПРИ
УПРАВЛЕНИИ АВТОМОБИЛЕМ.
Несоблюдение этого требования может стать причиной ДОРОЖНОТРАНСПОРТНОГО ПРОИСШЕСТВИЯ.
ЗАПРЕЩАЕТСЯ РАЗБИРАТЬ ИЛИ МОДИФИЦИРОВАТЬ ДАННЫЙ АППАРАТ.
Данные действия могут привести к несчастному случаю, возгоранию или
поражению электрическим током.
ПОДКЛЮЧАЙТЕ СИСТЕМУ ТОЛЬКО К ИСТОЧНИКУ ПОСТОЯННОГО ТОКА 12В.
Использование иных источников питания может стать причиной возгорания,
электрического удара и прочих повреждений.
ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ – ИСПОЛЬЗУЙТЕ ТОЛЬКО
АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.
Использование предохранителей может стать причиной возгорания,
электрического удара и прочих повреждений.
2
Порядок установки и извлечения проигрывателя
Монтаж ресивера
Для правильной установки устройства отсек для установки радиоаппаратуры в
приборной панели должен соответствовать следующим размерам:
Кроме того, следует проверить, достаточна ли глубина отсека для размещения в
ней аппарата. Перед началом работ убедитесь, что зажигание автомобиля
выключено. Кроме того, рекомендуется, если возможно, отсоединить провод от «-»
клеммы аккумулятора автомобиля.
1) Вставьте до упора ключи в пазы с боков аппарата. Извлеките проигрыватель из
монтажной рамки.
3
2) Вставьте монтажную раму (без корпуса проигрывателя) в отсек приборной
панели и отогните «язычки» при помощи отвертки. Не все «язычки» подходят под
конструкцию приборной панели конкретного автомобиля, выберите
наиболее подходящие.
3) Подсоедините к проигрывателю разъемы питания и динамиков, разъем антенны.
Убедитесь, что провода нигде не пережаты.
Аккуратно вставьте проигрыватель в монтажную раму до щелчка фиксаторов,
следя при этом за положением подключенных проводов, чтобы случайно
не повредить их.
4
4) При необходимости обеспечить дополнительное крепление – закрепите заднюю
часть проигрывателя скобой к приборной панели при помощи винта
(Не обязательный монтаж)
Извлечение ресивера
Убедитесь, что зажигание выключено. Отсоедините провод от «-» клеммы
аккумулятора автомобиля.
Снимите металлическую скобу с задней стенки устройства (если она
устанавливалась ранее).
Вставьте до упора ключи в пазы на боковых поверхностях передней панели.
Извлеките ресивер из рамки, потянув его на себя.
5
Монтаж ресивера с помощью боковых кронштейнов
Данный метод установки аппарата предполагает установку с помощью отверстий
на боковых поверхностях прибора и крепление его на кронштейн автомобиля.
При этом обрамление, монтажная рама не используются.
6
Проводные соединения
Если подсоединения выполнены не правильно, это может вызвать повреждение
изделия, в таком случае прибор не подлежит ремонту по гарантии.
Выполняйте присоединения в точном соответствии со схемой присоединений.
В случае возникновения сомнений в правильности присоединения – обратитесь за
консультацией в сервисный центр производителя.
Тщательно изолируйте все неиспользованные провода.
Провода (и «+» и «-»), идущие на громкоговорители должны быть изолированы
как от корпуса автомобиля, так и от источника +12В.
Не соединяйте между собой провода, идущие на громкоговорители разных каналов.
Соблюдайте полярность присоединения к громкоговорителям. Суммарное
сопротивление громкоговорителей, подключенных к одному каналу должно быть
не менее 4 Ом.
Не присоединяйте несколько громкоговорителей к выходу одного канала.
Провод питания радиоантенны (Синий) нельзя подключать к цепям с суммарным
током потребления более 100 мА (0,1 А). Не соединяйте этот провод с корпусом
автомобиля.
Убедитесь, что в вашем автомобиле используется электрическая система с
номинальным напряжением +12В с «минусом» на корпусе. В противном случае вам
понадобится конвертер.
Перед выполнением подсоединений отключите питание цепи аудиосистемы (радио),
удалив соответствующий предохранитель из коробки предохранителей.
Выполните подсоединения в соответствии со схемой, представленной ниже.
Если ваш автомобиль не оснащен разъемом ISO, приобретите его дополнительно
в магазине автомобильных аксессуаров и используйте при монтаже аппарата.
7
1- Антенна FM/AM
2- Аудио-выход, правый
3- Аудио-выход, левый
4- ISO-разъем, часть В
5- ISO-разъем, часть А
ISO-разъем, часть А
А8
А7
А5
А6
А3
А4
А1 / А2
B1
B2
B3
B4
B5
B6
B7
B8
Черный, заземление
Красный, Зажигание ACC
Белый, Силовой провод для
антенны/Включения усилителя
Не используется
Не используется
Желтый, Аккумулятор +12В
Не используется
ISO-разъем, часть B
Фиолетовый, Тыл, Правый +
Фиолетовый-черный, Тыл, Правый -
Серый, Правый +
Серый, Черный Фронт, Правый -
Зеленый, Фронт, Левый +
Зеленый, Черный, Фронт, Левый -
Синий, Тыл, Левый, +
Коричневый,черный, Тыл, Левый, -
8
Описание передней панели
MOD
16 7 9 10
AVS-1508R
1
2/IN T
4
3
RPT
MUT
CLK
RDM
6/+1 0
5
-10
11 12 3 4 6 5 13 14
RST
EQ/L D
BND
SD/ MML
158
U
S
B
A
U
X
1. Включение/выключение.
2. CLK – при кратковременном нажатии – отображает текущее время. Для
настройки времени удерживайте кнопку более 2 сек., до тех пор пока не заморгает
индикатор часов, кнопками «/» - настройте нужное цифровое значение и нажмите,
нажмите еще раз для настройки минут, кнопками «/» настройте нужное цифровое
значение. Кнопка отключения звука
3,4 - Перелистывание предыдущий/следующий трек или радиостанция
5. Band – Выбор диапазона радио FM1/FM2/FM3/AM1/AM2
6. Эквалайзер / Тон-усилитель вкл/выкл
7. Цифровая кнопка 1 / Воспроизведение / пауза
8. Цифровая кнопка 2 / В режиме USB/SD - воспроизведение каждого трека по
10 секунд
9. Цифровая кнопка 3/ Выбор режима повтора воспроизведения
10. Цифровая кнопка 4/ Режим случайного воспроизведения
11. Цифровая кнопка 5/ Уменьшение воспроизводимых треков на 10
12. Цифровая кнопка 6/ Увеличение воспроизводимых треков на 10
13. SD карт ридер
14. Фронтальный линейный вход (AUX)
15. USB – слот
16. Регулировка громкости
9
Основные функции
1. ПИТАНИЕ/ РЕЖИМ: Нажмите для включения. Когда магнитола включена,
нажмите для переключения между режимами FM / USB / SD
AUX USB SD
2. ОТКЛЮЧЕНИЕ ЗВУКА/ ЧАСЫ: Нажмите для отключения звука и перехода в режим ожидания.
Удерживайте для перехода в режим часов. Обратный переход через 5 секунд.
БЕЗ ЗВ УКА ЧАС Ы
В режиме «ЧАСЫ» нажмите и удерживайте кнопку для перехода к установкам
времени. Во время мигания установите часы, поворачивая регулятор громкости.
Нажмите кнопку для сохранения параметров часов. Во время мигания установите
минуты, поворачивая регулятор громкости. Нажмите и удерживайте кнопку для
сохранения установок времени.
3. В режиме «РАДИО» нажмите для начала сканирования вперед. В режиме
проигрывания MP3 нажмите для перехода к последующему треку.
4. В режиме «РАДИО» нажмите для начала сканирования назад. В режиме
проигрывания MP3 нажмите для перехода к предыдущему треку.
5. В режиме «РАДИО» нажмите для выбора радиостанции 1. Удерживайте для
сохранения настройки. В режиме MP3 проигрывателя нажмите для паузы,
повторное нажатие для возобновления воспроизведения.
ПАУ ЗА
В режиме «РАДИО» нажмите для выбора радиостанции 2. Удерживайте для
сохранения настройки. В режиме MP3 проигрывателя нажмите для включения
режима «INT». В режиме «INT» будут воспроизводиться первые 10 секунд каждой
песни. В режиме «ALL» будут играть все песни одна за другой.
INT ALL
7. В режиме «РАДИО» нажмите для выбора радиостанции 3. Удерживайте для
сохранения настройки. В режиме MP3 проигрывателя нажмите для переключения
между режимами «Повтор» и «Играть все песни»
ПОВ ТОР ВСЕ ПЕС НИ
10

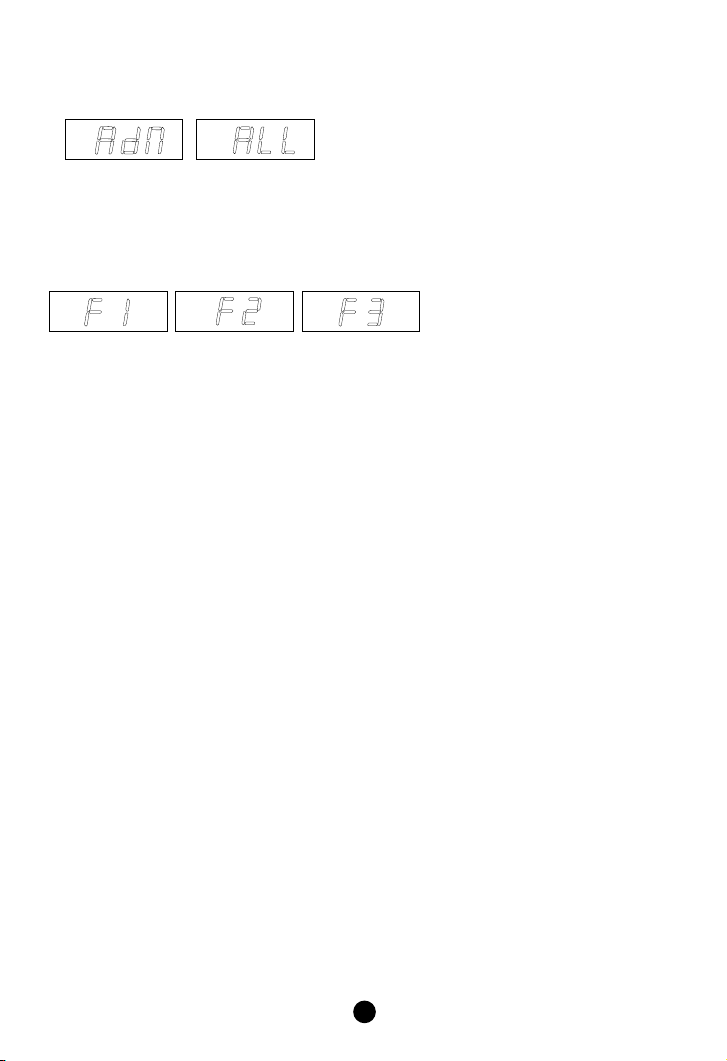

8. В режиме «РАДИО» нажмите для выбора радиостанции 4. Удерживайте для
сохранения настройки. В режиме MP3 проигрывателя нажмите для переключения
между режимами «Играть в случайном порядке» и «Играть все песни»
СЛУ ЧАЙНЫ Й П ОРЯДО К ВСЕ ПЕ СНИ
9. Нажмите и удерживайте для перехода к последующим 10 песням.
10. Нажмите и удерживайте для перехода к предыдущим 10 песням.
11. Диапазон: Нажмите для переключения между диапазонами FM1, FM2, FM3.
Нажмите и удерживайте в течение 3 секунд для перехода в режим автоматического
сканирования и сохранения радиостанций.
12. Регулировка громкости: Вращайте регулятор для настройки громкости, на LCD
дисплее будет непрерывно отображаться изменение уровня громкости.
13.EQ/LOUD: Нажмите для вкл/выкл и переключения между режимами
«Эквалайзера» EQ1,EQ2,EQ3,EQ4, которые соответствуют стилям музыки FLAT/
JAZZ/ POP/ CLASS/ ROCK. Нажмите и удерживайте для вкл/выкл звука.
14. USB порт
15. Слот для SD карты
16. Разъем для отсоединения
11
Возможные неполадки и способы их устранения
Неисправность Причина Способустранения
Не включается
Нет звука искажен
или очень тихий звук
При выключении
двигателя автомобиля
все пользовательские
установки
сбрасываются
Радио не работает
Перегорел предохранитель
устройства
Перегорел предохранитель
в автомобиле
Сбой в программе
Уровень громкости
звука стоит на минимуме
Неправильно выполнены
соединения
Динамики вышли из строя
Не сбалансирован
аудио-выход
Провод к динамику
соприкасается с корпусом
автомобиля
Мощность динамиков не
соответствует
характеристикам выхода
устройства
Провода к аккумулятору
подсоединены не правильно
Обрыв кабеля или
отсоединена антенна
Замените предохранитель на
такой же или на аналогичный
Замените предохранитель
на такой же или аналогичный
Выполните инициализацию
системы, нажав кнопку RESET
заостренным предметом.
Увеличьте громкость
Проверьте правильность
соединений в соответствии
со схемой.
Проверьте исправность динамиков
В меню настроек звука
отрегулируйте баланс
Используйте изолированный
провод для подключения
динамиков.
Установите другие динамики
Выполните подсоединения в
соответствии со схемой
подсоединений
Убедитесь в исправности и
правильности подключения
антенны
Автоматический
поиск программ
не работает
Сигнал станции
слишком слабый
Используйте ручную настройку
ВНИМАНИЕ: Если неполадки не устраняются способами, указанными выше,
обратитесь в ближайший авторизованный сервисный центр.
12
Технические характеристики
30 станций FM-радио
Автоматическая/ручная настройка радио
MP3/WMA-проигрыватель
Встроенный усилитель 4 х 15Вт
Красная подсветка кнопок
USB/SD-интерфейс
Фронтальный AUX-вход
Аудио выход
Несъемная передняя панель
Диапазон частот радио: 87.5МГц~108МГц
Напряжение питания: постоянный ток 12В (на корпусе «-»)
Максимально потребляемый ток: 5А (12В)
Встроенный эквалайзер
Количество FM/AM ячеек памяти: 18
Проигрыватель медиафайлов с SD и USB – накопителей:
MP3 (формат проигрываемых файлов)
АЧХ: 20Гц-20кГц
Размеры: 70*180*50мм
Вес: 0,4кг
БЕЗОПАСНАЯ УТИЛИЗАЦИЯ
Ваше устройство спроектировано и изготовлено из
высококачественных материалов и компонентов, которые можно
утилизировать и использовать повторно.
Если товар имеет символ с зачеркнутым мусорным ящиком на
колесах, это означает, что товар соответствует Европейской
директиве 2002/96/ЕС. Ознакомьтесь с местной системой
раздельного сбора электрических и электронных
товаров. Соблюдайте местные правила.Утилизируйте старые
устройства отдельно от бытовых отходов. Правильная
утилизация вашего товара позволит предотвратить возможные
отрицательные последствия для окружающей среды и
человеческого здоровья.
13
Loading...
