Activeon CX USER MANUAL [de]

BEDIENUNGSANLEITUNG

www.activeon.com

1. Bezeichnung eines jeden Teils

2. Betrieb & Button - Beschreibung

3. Kamera starten

4. LCD Bildschirmaufnahme

5. Beschreibung der graschen Symbole

6. Videoaufnahme

7. Fotograeren

8. Benutzermenü
8-1. Playback-Betriebsart
8-2. Benutzereinstellung

9. Wiederauadbare Batterie

10. Smart-Phone-Steuerung

11. Anschluss ACTIVEON CX an Smartphone(mit ACTIVEON App)

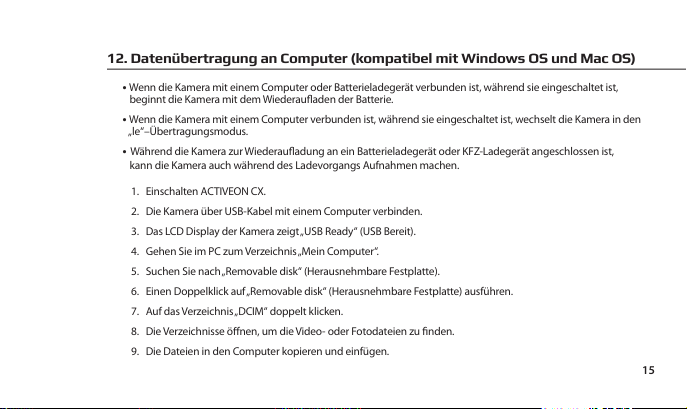

12. Datenübertragung an Computer

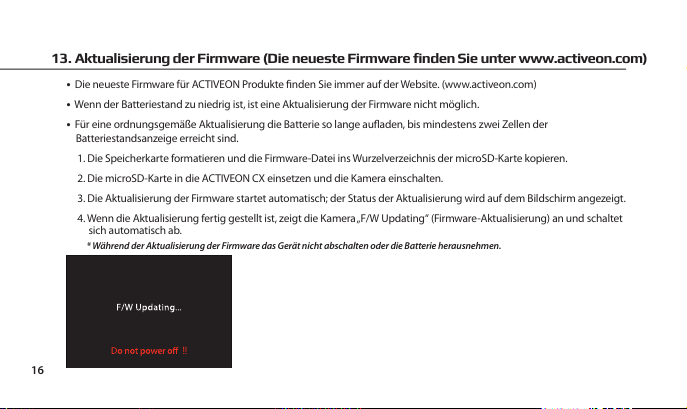

13. Aktualisierung der Firmware

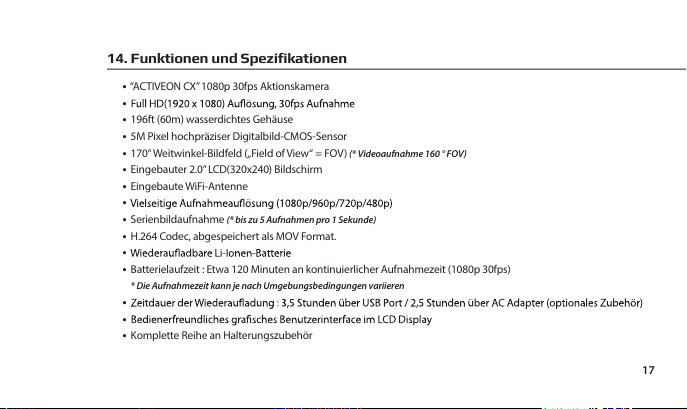

14. Funktionen und Spezikationen

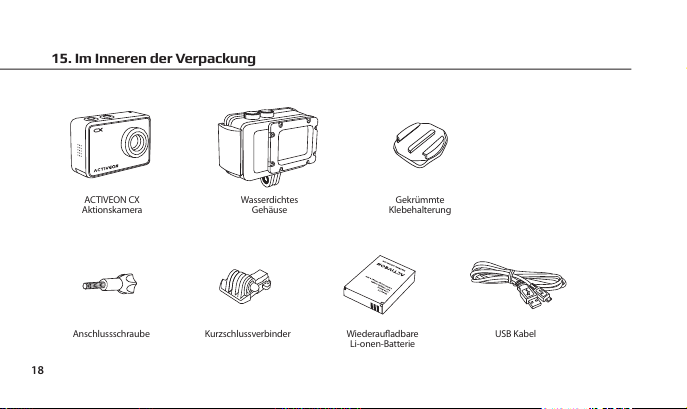

15. Im Inneren der Verpackung

1
2
3
4
5
6
7
7
8

9
12
13
13
15
16
17
18

20
20
21

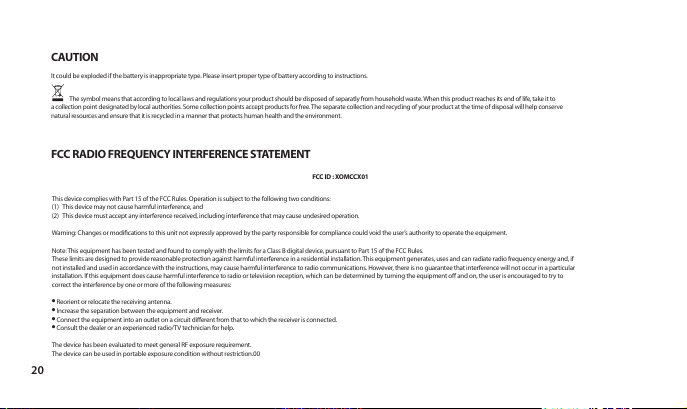

※ VORS ICHT
※ FCC ERKLÄRUNG ZU FUNKFREQUENZ-STÖRUNGEN

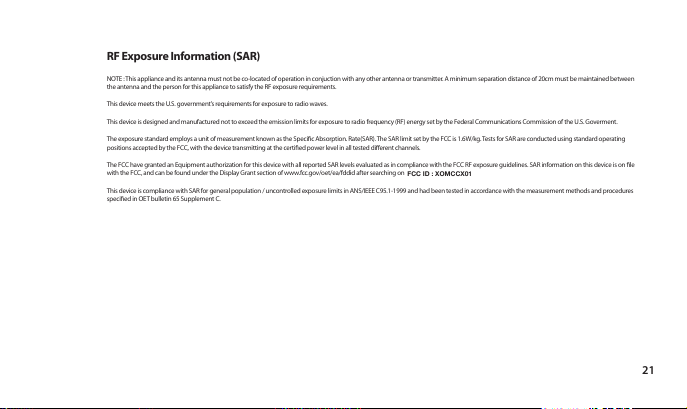

※ RF Expositionsinformationen (SAR)

Inhaltsverzeichnis

1. Bezeichnung eines jeden Teils

1

DEUTSCH

www.activeon.com

* Vor Gebrauch diese Bedienungsanleitung bitte sorgfältig durchlesen!

Betriebsart / Navigation Internes MIKROFON

Ein,Aus / Verschluss

LED Anzeige
(Oben, Unten, Vorn, Hinten)

LCD Bildschirm

Li-Ionen-Batteriesteckplatz

HD OUT

* Am HD OUT Port bitte “Micro HDMI” Kabel verwenden.
* Kabel nicht enthalten.

Mini USB port

MicroSD-Karten-Steckplatz

(microSD-Karte nicht enthalten)

Önung für Stativ (Unten)

Lautsprecher

2

2. Betrieb & Button - Beschreibung

●

ACTIVEON CX wird über zwei Butto ns bedient. ( Button , Button )

●

( ) Button-Funktionen “Ein/Aus, Verschluss und Eingabe”.

●

( ) Button-Funktionen “Änderung der Betriebsart, Navigation und Benutzermenü”.

●

Die Funktionen der Buttons sind deniert wie in nachstehender Tabelle aufgeführt.

Button ( ) drücken und 2 Sekunden lang gedrückt halten

Button ( ) drücken, um die Videoaufnahme oder das Fotograeren zu starten
(Video / Foto / Serienfoto / Zeitlupe)

Ein / Aus

AUFNAH ME
Start / Stopp

Menü „Einstellung

Bestätigen“

Im Modus Benutzereinstellung den Button ( ) drücken,
um in jeder Kategorie zum Einstellmenü zu gehen

Funkt ions Button Beschreibung

* Wenn Auto Power o eingestellt ist, wird sich die Kamera bei Nichtbetrieb nach
3 Minuten automatisch abschalten.

Modusänderung

Den Button ( ) drücken, um zwischen den Modi umzuschalten
(Video > Foto > Serienfoto > Zeitlupenfoto)

Navigator

Den Button ( ) drücken, um den Balken im OSD Menü auszuwählen oder
die Einstellung zu ändern

Benutzermenü

Den Button ( ) drücken und 2 Sekunden lang festhalten,
um in die Betriebsart für Benutzereinstellungen zu gelangen

3. Kamera starten

1. Die Abdeckung des Batteriefaches önen und die ACTIVEON CX Li-Ionen-Batterie einsetzen.

2. Die microSD-Karte in den microSD-Karten-Steckplatz einsetzen.

(Wenn die microSD-Karte nicht eingesteckt ist, wird die Kamera keine Aufnahmen machen.)

3. Den Button ( ) drücken und zwei Sekunden lang festhalten.

(Die Kamera schaltet sich ein und der LCD Bildschirm zeigt das Live-Bild.)

3

Funkt ions Button Beschreibung

4. LCD Bildschirmaufnahme

Foto-B ildsch irm

⑥ ⑦ ⑧

① ② ③ ④

⑤

⑥ ⑦ ⑧

① ② ③ ④

⑤

Video-B ildschir m

⑥

⑦

⑧

①

②

③

④

⑤

Zeigt aktue lle Betriebsar t an (Video oder Foto)

Zeigt den a ktuellen Aufnahme modus

(Video - Auto-Stopp / Schleife / Zeitlupe)
(Foto - Selbstauslöser / Zeitlupe / Serienaufnahme)

Zeigt Infor mationen zur Aufn ahmezeit

(Aktuelle Aufna hmezeit / Nutzbare Aufnahmezeit)

Anzeige des Status der Batterie

Video / Fot o auösung

Bei der Aufnahme von Videos oder Fotos Anzeige des
Bildwinkelmodus

(Superweitwinkel, Weitwinkel, Mittel, Schmal)

Anzeige des aktuellen Zooms (Kein / x2 / x3 / x4)

Anzeige der aktuellen Eekt-Einstellung

(Eekt / Qualität / Filter / AE-Messer / Verkehrt Herum)

Aktuelle Betriebsart

Aufnahme

-modus

Aufnahmezeit

Information

Batterie

Auösung

FOV

Zoom

Einstellung Eekt

Anz.

4

Funkt ions Beschreibung

5. Beschreibung der grafischen Symbole

Videomodu s

Fotom odus

Anzeige des aktuellen Zooms

(None / x2 / x3 / x4)

Anzeige des aktuellen Aufnahme- eect-Status (Sport / Aqua / Nacht)

Anzeige des Status der Batterie

Anzeige des FOV Einstellungsstatus

(Super wide / Wide / Medium / Narrow)

Aktuelle

Betriebsart

Eekt

Zoom

FOV

Batterie

Funkt ions SymboleModi Beschreibung

Live

Bildschirm

Anzeige des aktuellen Status der Aufnahmebildqual ität

(Super Fine / Fine / Normal)

Anzeige des aktuellen Status des Aufnahmelters.

(Normal / Black&White / Warm / Negative / Sepia / Red / Green / Blue)

Anzeige des aktuellen Status des Aufnahme -AE-Messers

(Mitte / Dutchschnitt / Spot)

Bildqualität

Filter

AE-Messer

5

1. Nach Einschalten der Kamera den Button ( ) drücken, um die Videoaufnahme zu starten.

2. Wenn d ie K ame ra mi t d er Au fnah me b egin nt, blin kt d ie LED* und die Auf nahm ezei t wi rd in den Bi ldsc hirm ein gebl ende t.

3. Den Button ( ) drücken, um die Aufnahme zu beenden.

4. Im „Benutzermenü“ können die Videoeinstellungen geändert werden.

* Bei Auswahl der Option LED o in der Benutzereinstellung, wird die LED nicht blinken.

6. Videoaufnahme

6

Videoaufn ahme bis zu voreingestel lten Zeit.

(1 Min / 5 Min / 10 Min / 30 Min)

Kontinuierliche Aufnahme eines Videos über einen voreingestellten
Zeitraum, bi s die Aufnahme g estoppt wird.

(5 Min/20 Min/60 Min/120 Min)

Kontinuierliches Erfassen von Bildern in voreingestellten Abständen,
bis man anhält.

(1 Sek / 3 Sek / 5 Sek / 10 Sek / 30 Sek / 60 Sek)

Automatische r

Stopp

Schleife

Zeitlupe

Video

Foto

Erfassung eines Bildes nach einer voreingestellten Zeit.
(

5 Sek / 10 Sek / 15 Sek)

Erfassen von Bildern in voreingestellten Abständen und Erstellen eines
Zeitlupenvid eos „le“.

(1 Sek / 3 Sek / 5 Sek / 10 Sek / 30 Sek / 60 Sek)

Serienbildaufnahme (3/1 Sek / 5/1 Sek)

Selbstauslöser

Zeitlupe

Serien

Fotoa ufnahm e

Funkt ions SymboleModi Beschreibung

●

Den Button ( ) drücken, um den Fotomodus zu ändern.

●

Modus ändert sich wie folgt nacheinander.

1. Den Button ( ) drücken, um das Foto aufzunehmen.

2. Im Modus ‚Foto Zeitlupe' den Button ( ) drücken, um die Fotoaufnahme zu beenden.

3. Die Fotoeinstellungen können im „Benutzermenü“ geänder t werden.

●

Das aufgenommene Video/Foto kann angesehen und die Einstellungen können im „Benutzermenü“ geändert werden.

8. Benutzermenü

1. Den Button ( ) drücken und zwei Sekunden lang gedrückt halten,
um in das Benutzermenü zu gelangen.

2. Das Benutzermenü unterteilt sich in sieben Kategorien.

(Playback, WiFi, Video, Foto, Zoom, Eekt und Allgemeines)

3. Den Button ( ) drücken, um zur nächsten Option zu gehen.

4. Den Button ( ) drücken, um jedes Benutzermenü innerhalb des
Untermenüs auszuwählen und zu bestätigen.

7

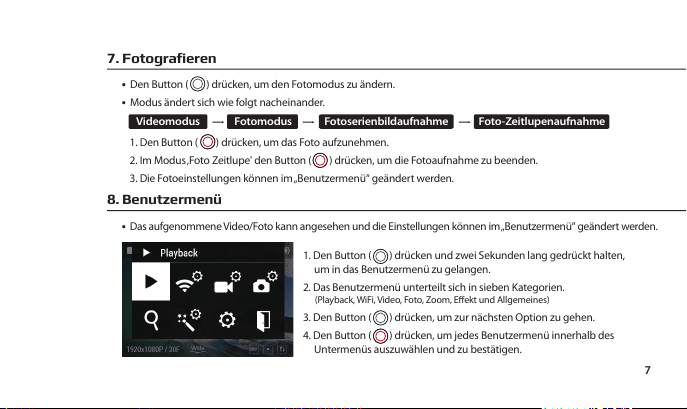

7. Fotografieren

Videomo dus Fotomo dus Fotose rienbi ldaufn ahme

Foto- Zeitlup enauf nahme

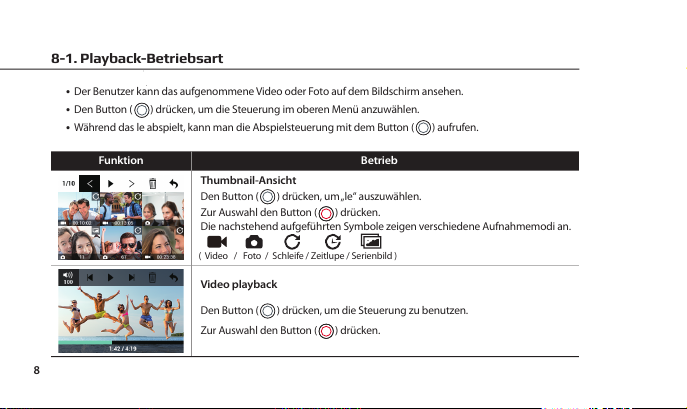

8-1. Playback-Betriebsart

●

Der Benutzer kann das aufgenommene Video oder Foto auf dem Bildschirm ansehen.

●

Den Button ( ) drücken, um die Steuerung im oberen Menü anzuwählen.

●

Währe nd da s le abspi elt, kann man d ie Ab spiel steue rung mit d em Bu tton ( ) aufr ufen.

Thumbnail-Ansi cht

Den Button ( ) drücken, um „le“ auszuwählen.
Zur Auswahl den Butto n ( ) drücken.

Die nachstehend aufgeführten Symbole zeigen verschiedene Aufnahmemodi an.

Video p layback

Den Button ( ) drücken, um die Steuerung zu benutzen.

Zur Auswahl den Butto n ( ) drücken.

Funkt ion Betrieb

8

( Video / Foto / Schleife / Zeitlupe / Serienbild )

Funkt ion

Untermenü

Beschreibung

WiFi

Videoeins tellungen

ZURÜCK

WiFi APP

AUS

Aufnahmemod us Manuell / Auto-Stopp/ Schleife / Zeitlupenvideo

Einschalten WiFi zur Verbindung mit Smartphone
Ausschalten WiFi z ur Trennung vom Smartph one

1 Min / 5 Min / 10 Min / 30 MinAuto-Stopp

Schleife

Video-Zei tlupe

Auösung

NTSC : 1080p 30fps / 960p 30fps / 720p 60fps / 720p 30fps / 480p 60fps

5 Min / 20 Min / 60 Min / 120 Min

1 Sek/ 3 Sek / 5 Sek / 10 Sek / 30 Sek / 60 Sek

Zum vorherigen Men ü zurück

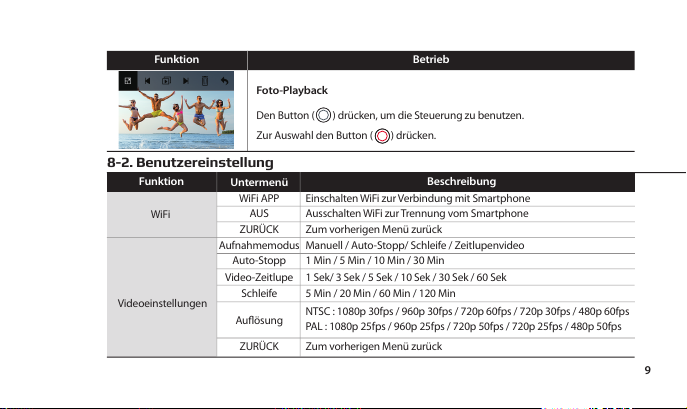

Foto-Playback

Den Button ( ) drücken, um die Steuerung zu benutzen.

Zur Auswahl den Butto n ( ) drücken.

Funkt ion Betrieb

9

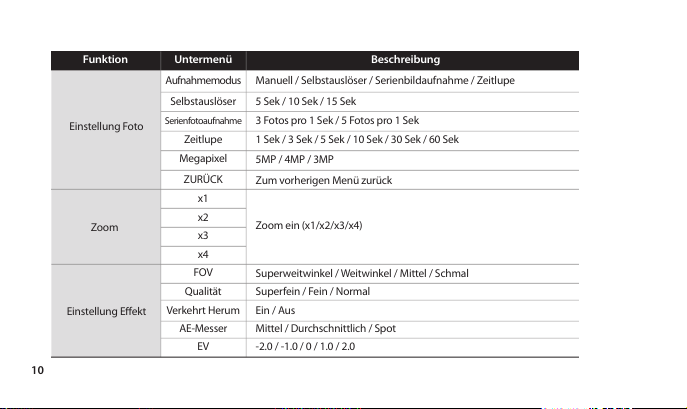

8-2. Benutzereinstellung

PAL : 1 0 80 p 25 f p s / 96 0 p 2 5 f ps / 7 2 0 p 5 0f p s / 7 20 p 25 f p s / 48 0 p 5 0 f ps

ZURÜCK Zum vorherigen Men ü zurück

Zoom

x1

x2
x3

x4

Zoom ein (x 1/x2/x3/x4)

Einstellung Foto

Einstellung Eekt

ZURÜCK

Aufnahmemod us

Selbstauslöser

Megapixel

Serienfotoaufnahme

1 Sek / 3 Sek / 5 Sek / 10 Sek / 30 Sek / 60 Sek

3 Fotos pro 1 Sek / 5 Fotos pro 1 Sek

5MP / 4MP / 3MP

5 Sek / 10 Sek / 15 Sek

Manuell / Selbstauslöser / Serienbildaufnahme / Zeitlupe

-2.0 / -1.0 / 0 / 1.0 / 2.0

Mittel / Durchschnittlich / Spot

Ein / Aus

Superfein / Fein / Normal

Superweitwinkel / Weitwinkel / Mittel / Schmal

Zeitlupe

FOV

Qualität

Verke hrt Herum

AE-Messer

EV

Zum vorherigen Men ü zurück

10

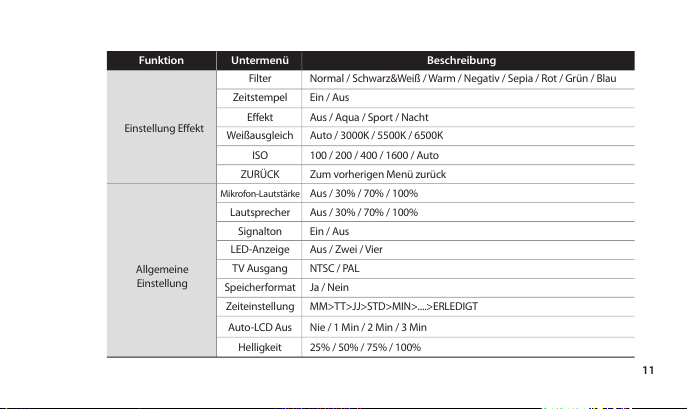

Funkt ion Untermenü Beschreibung

Normal / Schwarz&Weiß / Warm / Negativ / Sepia / Rot / Grün / Blau

ZURÜCK

Filter

Allgemeine
Einstellung

Einstellung Eekt

Zeitstempel

Eekt

Weißa usgle ich

ISO

Zum vorherigen Men ü zurück

Aus / Aqua / Sport / Nacht

Ein / Aus

Aus / 30% / 70% / 100%

Aus / 30% / 70% / 100%

100 / 200 / 400 / 1600 / Auto

Auto / 3000K / 5500K / 6500 K

Ja / Nein

NTSC / PAL

Aus / Zwei / Vier

Ein / Aus

Mikrofon-Lautstärke

Lautsprecher

Signalton

LED-Anzeige

TV Ausgang

Speicherformat

Zeiteinstell ung

Auto-LCD Aus

25% / 50% / 75% / 100%

MM>TT>JJ>STD>MIN>....>ERLEDIGT

Nie / 1 Min / 2 Min / 3 Min

Helligkeit

11

Funkt ion Untermenü Beschreibung

●

LCD zeigt das Symbol für niedrigen Batteriestand an ( ), wenn der Batteriest and zu niedrig und nahe beim

Abschaltpunkt ist.

●

Die Kamera wird das „le“ automatisch speichern, bis sie ausgeschaltet wird. Zum Neustart muss die Batterie

wieder aufgeladen werden.

●

Eine vollständige Auadung über den USB Port benötigt etwa 3,5 Stunden.

●

Für eine Schnellauadung kann ein Batterieladegerät verwendet werden (optionales Zubehör).

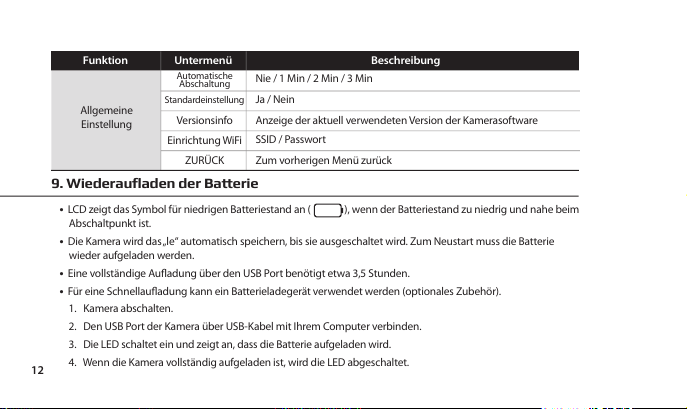

9. Wiederaufladen der Batterie

1. Kamera abschalten.

2. Den USB Port der Kamera über USB-Kabel mit Ihrem Computer verbinden.

3. Die LED schaltet ein und zeigt an, dass die Batterie aufgeladen wird.

4. Wenn die Kamera vollständig aufgeladen ist, wird die LED abgeschaltet.

ZURÜCK Zum vorherigen Men ü zurück

Allgemeine
Einstellung

Versi onsin fo

Nie / 1 Min / 2 Min / 3 Min

Ja / Nein

SSID / Passwort

Anzeige der aktuell verwendeten Version der Kamerasoftware

Automatische

Abschaltung

Standardeinstellung

Einrichtung WiFi

12

Funkt ion Untermenü Beschreibung

●

Unter Verwendung der WiFi APP Funktion von ACTIVEON kann der Benutzer die Kamera auch über ein Smartphone steuern.

●

Kompatibel mit iOS und Android OS.

●

Vor Anschluss der Kamera die ‘ACTIVEON’ Applikation aus dem Smartphone App Store herunterladen.

●

Nach der ‘ACT IV EO N’ A pp l i k at i o n i m Ap p l e A p p S t o re o de r G oo g l e P l ay S to r e s u c he n .

●

Einschalten der ‘WiFi APP’ Funktion in der ACTIVEON CX.

●

Der Kamerabildschirm zeigt "Waiting for connection" (Warten auf Verbindung)

* So lange das Smartphone mit der Kamera verbunden ist, bleibt der Kamera-Button gesperrt.
* Sie können ein Video und Foto aufnehmen und die Kameraeinstellung auf ‘AC TIVEO N’ setzen.
* Die ‘ACT I VE O N’ Fu nktion en werde n über die Ak tualisi erung der App likatio n über Ihr Sm artpho ne akt ualisie rt.

11. Anschluss ACTIVEON CX an Smartphone(mit ACTIVEON App)

Auf Ihrer Kamera

13

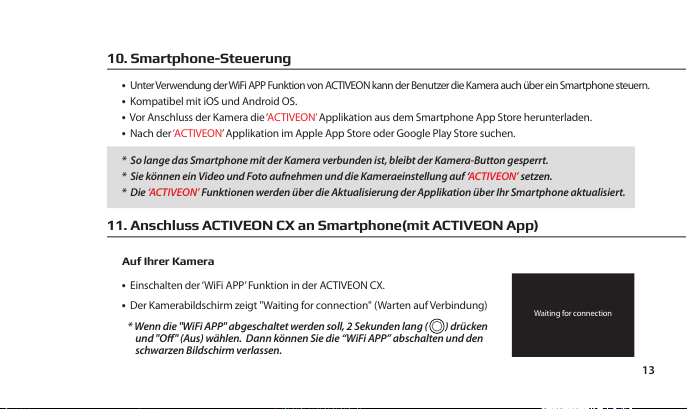

10. Smartphone-Steuerung

* Wenn die "WiFi APP" abgeschaltet werden soll, 2 Sekunden lang ( ) drücken
und "O" (Aus) wählen. Dann können Sie die “WiFi APP” abschalten und den
schwarzen Bildschirm verlassen.

Waitin g for conne ctio n

14

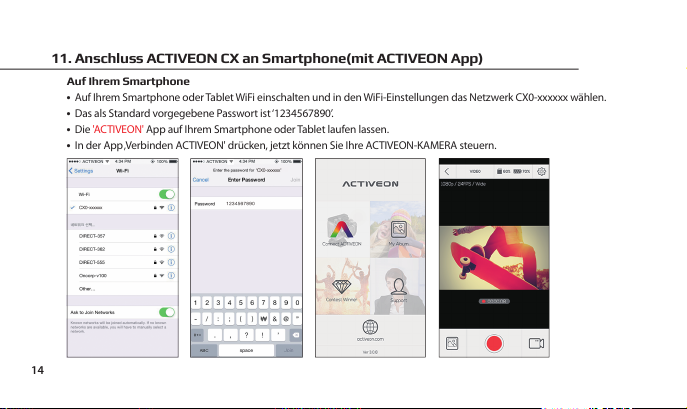

11. Anschluss ACTIVEON CX an Smartphone(mit ACTIVEON App)

●

Auf Ihrem Smartphone oder Tablet WiFi einschalten und in den WiFi-Einstellungen das Netzwerk CX0-xxxxxx wählen.

●

Das als Standard vorgegebene Passwort ist ‘1234567890’.

●

Die 'AC TI VEO N' App auf Ihrem Smartphone oder Tablet laufen lassen.

●

In der App ‚Verbinden ACTIVEON' drücken, jetzt können Sie Ihre ACTIVEON-KAMERA steuern.

Auf Ihrem Smartphone

15

●

Wenn die Kame ra mi t ei nem C ompu ter o der B atte riela dege rät v erbun den ist, währ end s ie e inges chal tet i st,

beginnt die Kamera mit dem Wiederauaden der Batterie.

●

Wenn die Kame ra mi t ei nem C ompu ter v erbun den ist, währe nd s ie ei nges chalt et i st, w echs elt d ie K amera in den

„le“–Übertragungsmodus.

●

Während die Kamera zur Wiederauadung an ein Batterieladegerät oder KFZ-Ladegerät angeschlossen ist,

kann die Kamera auch während des Ladevorgangs Aufnahmen machen.

1. Einschalten ACTIVEON CX.

2. Die Kamera über USB-Kabel mit einem Computer verbinden.

3. Das LCD Display der Kamera zeigt „USB Ready “ (USB Bereit).

4. Gehen Sie im PC zum Verzeichnis „Mein Computer“.

5. Suchen Sie nach „Removable disk“ (Herausnehmbare Festplatte).

6. Einen Doppelklick auf „Removable disk“ (Herausnehmbare Festplatte) ausführen.

7. Auf das Verzeichnis „DCIM“ doppelt klicken.

8. Die Verzeichnisse önen, um die Video- oder Fotodateien zu nden.

9. Die Dateien in den Computer kopieren und einfügen.

12. Datenübertragung an Computer (kompatibel mit Windows OS und Mac OS)

16

13. Aktualisierung der Firmware (Die neueste Firmware finden Sie unter www.activeon.com)

●

Die neueste Firmware für ACTIVEON Produkte nden Sie immer auf der Website. (www.activeon.com)

●

Wenn der Batteriestand zu niedrig ist, ist eine Aktualisierung der Firmware nicht möglich.

●

Für eine ordnungsgemäße Aktualisierung die Batterie so lange auaden, bis mindestens zwei Zellen der

Batteriestandsanzeige erreicht sind.

1. Die Speicherkarte formatieren und die Firmware-Datei ins Wurzelverzeichnis der microSD-Karte kopieren.

2. Die microSD-Karte in die ACTIVEON CX einsetzen und die Kamera einschalten.

3. Die Aktualisierung der Firmware startet automatisch; der Status der Aktualisierung wird auf dem Bildschirm angezeigt.

4. Wenn die Aktualisierung fertig gestellt ist, zeigt die Kamera „F/W Updating“ (Firmware-Aktualisierung) an und schaltet
sich automatisch ab.

* Während der Aktualisierung der Firmware das Gerät nicht abschalten oder die Batterie herausnehmen.

●

“AC TIVEON CX” 1080p 30fps Aktionskamera

●

●

196ft (60m) wasserdichtes Gehäuse

●

5M Pixel hochpräziser Digitalbild-CMOS-Sensor

●

170° Weitwinkel-Bildfeld („Field of View “ = FOV) (* Videoaufnahme 160 ° FOV)

●

Eingebauter 2.0” LCD(320x240) Bildschirm

●

Eingebaute WiFi-Antenne

●

●

Serienbildaufnahme (* bis zu 5 Aufnahmen pro 1 Sekunde)

●

H.264 Codec, abgespeichert als MOV Format.

●

●

Batterielaufzeit : Etwa 120 Minuten an kontinuierlicher Aufnahmezeit (1080p 30fps)

* Die Aufnahmezeit kann je nach Umgebungsbedingungen variieren

●

●

●

Komplette Reihe an Halterungszubehör

14. Funktionen und Spezifikationen

17

18

15. Im Inneren der Verpackung

ACTIVEON CX

Aktionskamera

Anschlussschraube

Kurzschlussverbinder

Wiederaua dbare

Li-onen-Batterie

USB Kabel

Wasser dicht es

Gehäuse

Gekrümmte

Klebehalterung

19

CAUTION

FCC RADIO FREQUENCY INTERFERENCE STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is subject to the followin g two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause undesired operation.

Warning: Changes or modications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if
not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to
correct the interference by one or more of the following measures:

●

Reorient or relocate the receiving antenna.

●

Increase the separation between the equipment and receiver.

●

Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

●

Consult the dealer or an experienced radio/TV technician for help.

The device has been evaluated to meet general RF exposure req uirement.
The device can be used in por table exposure condition without restriction.00

FCC ID : XOMCCX01

20

It could be exploded if the battery is inappropriate type. Please insert proper type of battery according to instructions.

The symbol means that according to local laws and regulations your product should be disposed of separatly from household waste. When this product reaches its end of life, take it to
a collection point designated by local authorities. Some collection points accept products for free. The separate collection and recycling of your product at the time of disposal will help conserve
natural resources and ensure that it is recycled in a manner that protects human health and the environment.

RF Exposure Information (SAR)

21

FCC ID : XOMCCX01

NOTE : This appliance and its antenna must not be co-located of operation in conjuction with any other antenna or transmitter. A minimum separation distance of 20cm must be maintained between
the antenna and the person for this appliance to satisfy the RF exposure requirements.

This device meets the U.S. governme nt’s requirements for exposure to radio wave s.

This device is designed and ma nufactured not to exceed the emission limits for exposu re to radio frequency (RF) energy set by the Federal Commun ications Commission of the U.S. Goverment.

The exposure standard employs a un it of measurement known a s the Specic Absorption . Rate(SAR). The SAR limit set by the FCC is 1.6W/kg. Tests for SAR are conducte d using standard operating
positions accepted by the FCC, with the device transmitting at the certied power level in all tested dierent channels.

The FCC have granted an Equipment auth orization for this device w ith all reported SAR leve ls evaluated as in complian ce with the FCC RF exposure gu idelines. SAR information on this device is on le
with the FCC, and can be found under the Display Grant section of www.fcc.gov/oet/ea/fddid after searching on

This device is compliance with SAR for general population / uncontrolled exposure limits in ANS/IEEE C95.1-1999 and had been tested in accord ance with the measurement m ethods and procedures
specied in OET bulletin 65 Supplement C.
