Anno - Année - Y ear 2008
DISEGNI ESPLOSI
VUES ECLATEE
EXPLODED VIEWS
MOTOSEGHE
TRONçONNEUSE
CHAINSAWS
1
Ver. 03/1 1/2009
Anno - Année - Y ear 2008
INDICE – INDEX
Mod. ACTIVE 39.39 ......................................................................................... ....... Pag. - page 3
Motore – Moteur - Engine ........................................................................... Gr. 204................................. 4-5
Telaio – Chassis - Frame............................................................................ Gr. 205............................. ...6-11
Carburatore – Carburateur - Carburetor ..................................................... Gr. 206............................ …...12
Mod. ACTIVE 40.40 ......................................................................................... .. ... Pag. - page 13
Motore – Moteur - Engine ........................................................................... Gr. 207..............................14-15
Telaio – Chassis – Frame……………………………………………………...Gr. 208 ..............................16-17
Carburatore – Carburateur - Carburetor........................................................Gr. 206………………........…..18
Mod. ACTIVE 41.41 ......................................................................................... ...... Pag. - page 19
Motore – Moteur – Engine……………………………………………………...Gr. 210………….…...........20-21
Telaio – Chassis – Frame………………………………………………………Gr. 211 ..............................22-23
Carburatore – Carburateur - Carburetor ..................................................... Gr. 212……………….........….24
Mod. ACTIVE 51.51 – 56.56 – 62.62................................................................ ..... .. Pag. - page 25
Motore – Moteur – Engine……………………………………………………....Gr. 200………….…..........26-31
Telaio – Chassis – Frame……………………………………………………….Gr. 201.............................32-33
Carburatore – Carburateur - Carburetor ..................................................... .Gr. 203………………….........34
2
Anno - Année - Y ear 2008
RICAMBI MOTOSEGA
PIECE DET ACHEES TRONçONNEUSE
CHAIN SAW SPARE PARTS
Mod. ACTIVE
39.39
Valido dal N° di serie
A partir de N° de matricule suivant 39081000
From serial N°
GR. 204 MOTORE - MOTEUR - ENGINE
GR. 205 TELAIO - CHASSIS - FRAME
GR. 206 CARBURATORE - CARBURATEUR - CARBURETOR
3
Motore - Moteur - Engine ( ACTIVE 39.39 ) - Gr . 204
Anno - Année - Y ear 2008
4
Anno - Année - Y ear 2008
RIF. COD. RIF. COD.
N° / P Q. DESCRIZIONE - DESCRIPTION N° / P Q. DESCRIZION E - DESCRIPTION
REF. P / N° REF. P / N°
1
36073
2 VITE - VIS - SCREW 31
20641
1 CUSCINETTO - ROULEMENT - BEARING
2
20896
2 RONDELLA - RONDELLE - WASHER 32
35887
1 GUARNIZIONE - JOINT - GASKET
3
35867
1 MARMITTA - POT D'ECHAPP 33
21848
3 VITE - VIS - SCREW
4
35903
1 GUARNIZIONE - JOINT - GASKET 34
20640
1 ANELLO TENUTA - JOINT - SEAL
5
21813
1 CANDELA - BOUGIE - SPARK PLUG 35
36030
1 KIT: CARTER
6
36148
1 CIL.+ PIST. - CYL. + PIST. - CYL. + PIST. 36
36031
1 VOLANO - VOLANT - FLYWHEEL
7
35866
1 COLLETTORE - COLLECTEUR - COLLECTOR 37
35935
2 MOLLA - RESSORT - SPRING
8
21192
2 VITE - VIS - SCREW 38
35900
2 DISTANZIALE - ENTRETOISE - SPACER
9
35292
1 ANELLO - ANNEAU - RING 39
35934
2 LEVA - LEVIER - LEVER
10
35941
1 CARBURATORE - CARBUR. - CARBUR. 40
20278
2 RONDELLA - RONDELLE - WASHER
11
36068
1 CABLAGGIO - FIL - WIRE 41
21192
2 VITE - VIS - SCREW
12
36069
1 CABLAGGIO - FIL - WIRE 42
20058
1 DADO - ECROU - NUT
13
21463
2 VITE - VIS - SCREW 43
36149
1 SHORT BLOCK
14
31184
2 RONDELLA - RONDELLE - WASHER 44
35895
1 POMPA COM. - POMPE COM. - COM. PUMP
15
36045
1 GOMMINO - GOMME - RUBBER 45
35869
1 GOMMINO - GOMME - RUBBER
16
35939
1 BOBINA - BOBINE - COIL 46
21460
2 VITE - VIS - SCREW
17
35827
1 PIPETTA - CACHE BOUGIE - S. P. COVER 47
35380
1 VITE S.F. - VIS - SCREW
(1/4")
18
36086
1 MOLLA - RESSORT - SPRING 47
35880
1 VITE S.F. - VIS - SCREW
(3/8")
19
35949
2 DISTANZIALE - ENTRETOISE - SPACER 48
35995
1 CAMPANA - TAMBOUR - DRUM
(1/4")
20
35904
1 GUARNIZIONE - JOINT - GASKET 48
35989
1 CAMPANA - TAMBOUR - DRUM
(3/8")
21
20019
1 SEGMENTI - SEGMENT - RING 49
20026
1 CUSCINETTO - ROULEMENT - BEARING
22
36147
1 KIT: PISTONE - PISTON 50
35879
1 RONDELLA - RONDELLE - WASHER
23
21312
2 ANELLO - CIRCLIP - SNAP RING 51
35876
1 KIT(3) : PATTINO - MACHOIRE - SHOE
24
21310
2 RASAMENTO - ENTRETOISE - SPACER 52
35875
1 MOZZO - MOYEUX - HUB
25
21326
1 CUSCINETTO - ROULEMENT - BEARING 53
35877
3 MOLLA - RESSORT - SPRING
26
20640
1 ANELLO TENUTA - JOINT - SEAL 54
36023
1 FRIZIONE - EMBRAYAGE - CLUTCH
27
20641
1 CUSCINETTO - ROULEMENT - BEARING 55
36036
1 KIT: GUARNIZIONI - JOINT - GASKET
28
20001
4 VITE - VIS - SCREW 56
36194
1
CHIAVE FRIZ. - EMBRAYAGE CLEF - CLUTCH KEY
29
36042
1 ALBERO MOT. - VILEBR. - CRANKSHAFT 57
36198
1
RASAMENTO - ENTRETOISE - SPACER
30
35914
1 CHIAVETTA - CLAVETTE - WOODRUFF K.
Motore - Moteur - Engine ( ACTIVE 39.39 ) - Gr . 204
NOTES
5

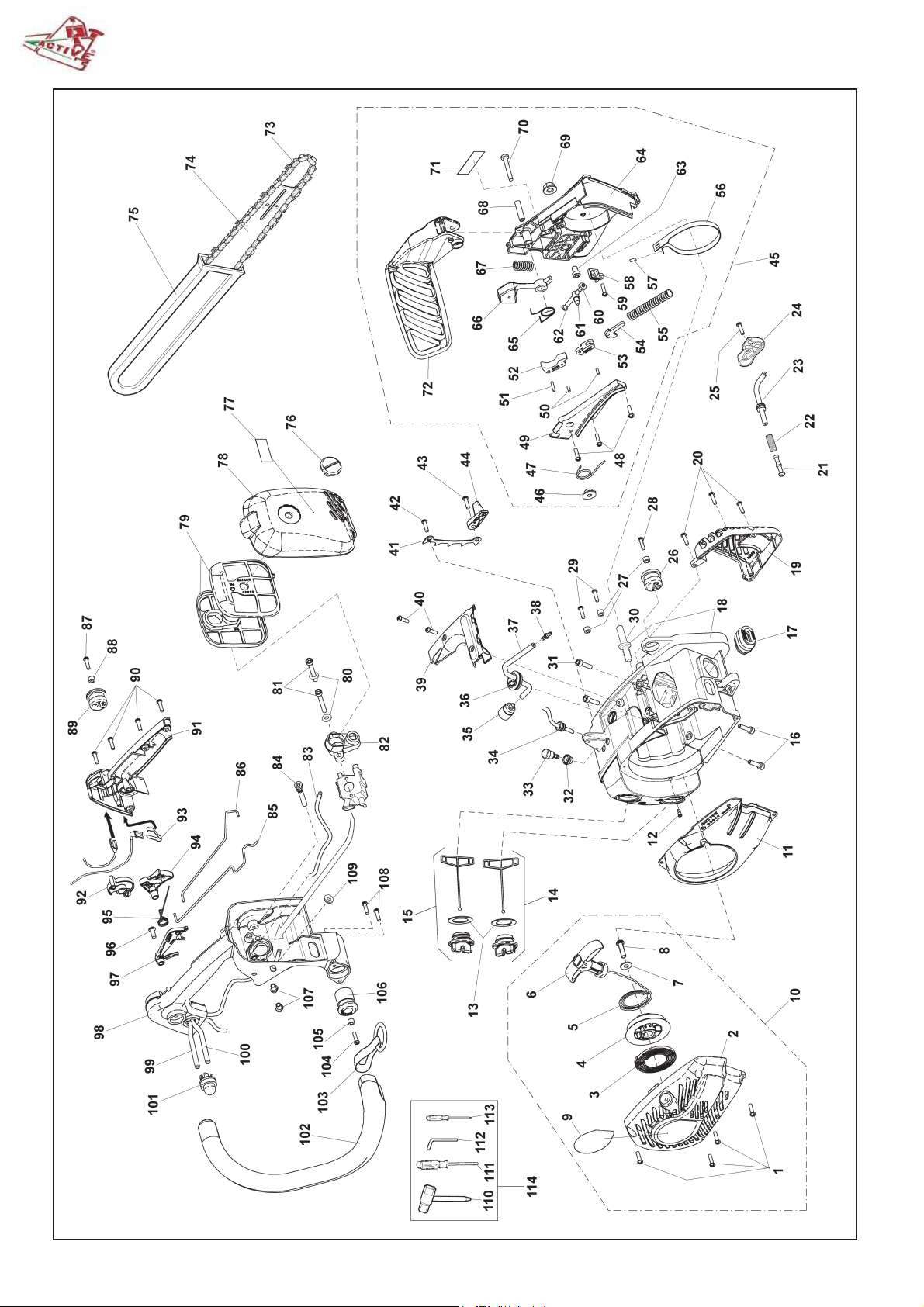

Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
Anno - Année - Y ear 2008
6
Anno - Année - Y ear 2008
RIF.
COD.
RIF.
COD.
N° / PQ.DESCRIZIONE - DESCRIPTION
N° / PQ.DESCRIZIONE - DESCRIPTION
REF.
P / N°
REF.
P / N°
1
35948
4
VITE - VIS - SCREW
64
35854
1
COPERCHIO - COUV. - COVER (verde-green)
2
35855
1
COPERCHIO - COUV. - COVER (verde-green)
64
36057
1
COPERCHIO - COUV. - COVER (rosso-red)
2
36056
1
COPERCHIO - COUV. - COVER (rosso-red)
65
35919
1
MOLLA - RESSORT - SPRING
3
20658
1
MOLLA - RESSORT - SPRING
66
35842
1
LEVA - LEVIER - LEVER
4
35884
1
PULEGGIA - POULIE - PULLEY
67
35917
1
MOLLA - RESSORT - SPRING
5
36066
1
CORDA - CORDE - ROPE
68
35898
1
PERNO - PIVOT - PIN
6
20081
1
IMPUGNATURA -POIGNEE - HANDLE
69
20058
1
DADO - ECROU - NUT
7
21139
1
RONDELLA - RONDELLE - WASHER
70
36022
1
VITE - VIS - SCREW
8
20076
1
VITE - VIS - SCREW
71
36017
1
DECAL ACTIVE
9
36016
1
DECAL 39.39
72
35839
1
IMPUGNATURA - POIGNEE - HANDLE
10
36037
1
KIT: AVVIAM.-LANCE.-START. (verde-green)
73
36019
1
CATENA - CHAINE - CHAIN
45-3/8-1,3
10
36067
1
KIT: AVVIAM.-LANCE.-START. (rosso - red)
73
36021
1
CATENA - CHAINE - CHAIN
52-3/8-1,3
11
35857
1
VOLUTA - COUVERCLE - COVER
73
36082
1
CATENA - CHAINE - CHAIN
Carving
12
35874
1
VALVOLA - CLAPET - VALVE
74
36018
1
BARRA-GUIDE-BAR
30CM-3/8-1,3
13
35905
1
GUARNIZIONE - JOINT - GASKET
74
36020
1
BARRA-GUIDE-BAR
35CM-3/8-1,3
14
36038
1
TAPPO COMP. - BOUCHON - FUEL CAP
74
35992
1
BARRA-GUIDE-BAR
Carving 10"
15
36038
1
TAPPO COMP. - BOUCHON - FUEL CAP
75
36083
1
PROTEZIONE - PROTECTION - GUARD
16
21848
2
VITE - VIS - SCREW
76
35832
1
VITE - VIS - SCREW
17
35868
1
GOMMINO - GOMME - RUBBER
77
36102
1
DECAL
18
36103
1
CARTER - CRANKCASE (verde - green)
78
35831
1
COPERCHIO - COUVERCLE - COVER
18
36104
1
CARTER - CRANKCASE (rosso - red)
79
36041
1
KIT: FILTRO - FILTRE - FILTER
19
35860
1
COPERCHIO - COUV. - COVER (verde-green)
80
20278
2
RONDELLA - RONDELLE - WASHER
19
36053
1
COPERCHIO - COUV. - COVER (rosso-red)
81
20878
2
VITE - VIS - SCREW
20
35948
3
VITE - VIS - SCREW
82
35828
1
SUPPORTO - SUPPORT - BRAKET
21
31290
1
PESCANTE - PIVOT - PIN
83
35873
1
TUBO (depress.) - TUBE (pulse) - PIPE (pulse)
22
31665
1
MOLLA - RESSORT - SPRING
84
35872
1
TUBO (mix) - TUBE (mix) - PIPE (fuel)
23
35892
1
TUBO (olio) - TUBE (huile) - PIPE (oil)
85
35987
1
LEVA - LEVIER - LEVER
24
36075
1
COPERCHIO - COUV. - COVER (verde-green)
86
35997
1
LEVA - LEVIER - LEVER
24
36076
1
COPERCHIO - COUV. - COVER (rosso-red)
87
36077
1
VITE - VIS - SCREW
25
36105
1
VITE - VIS - SCREW
88
35899
1
DISTANZIALE - ENTRETOISE - SPACER
26
35825
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
89
35825
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
27
35899
3
DISTANZIALE - ENTRETOISE - SPACER
90
35948
4
VITE - VIS - SCREW
28
36077
1
VITE - VIS - SCREW
91
35834
1
IMPUGNATURA - POIGNEE - HANDLE
29
35948
2
VITE - VIS - SCREW
92
35838
1
INTERRUT. INTERRUP. - SWITCH
30
35946
1
VITE - VIS - SCREW
93
35936
1
CONTATTO - RESSORT - SPRING
31
21848
2
VITE - VIS - SCREW
94
35836
1
LEVA ACC. - LEVIER ACC. - LEVER ACC.
32
35870
1
GOMMINO - GOMME - RUBBER
95
35915
1
MOLLA - RESSORT - SPRING
33
20100
1
SFIATO - RENIFLAR - BREATHER
96
35065
1
VITE - VIS - SCREW
34
35889
1
PASSATUBI - OEILLET - GRUMMET
97
35837
1
LEVA SICUR. - LEVIER - LEVER
35
20093
1
FILTRO - FILTRE - FILTER
98
35833
1
IMPUGNATURA - POIGNEE - HANDLE
36
35883
1
PASSATUBI - OEILLET - GRUMMET
99
35916
1
TUBO CARB. - TUYAU CARB. - INLETPIPE
37
35891
1
TUBO - TUBE - PIPE
100
35893
1
TUBO REC. - TUYAU RET. - OVERF. PIPE
38
35886
1
RACCORDO - RACCORD - CONNECTION
101
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
39
35859
1
COPERCHIO - COUV. - COVER (verde-green)
102
35835
1
IMPUGNATURA - POIGNEE - HANDLE
39
36072
1
COPERCHIO - COUV. - COVER (rosso-red)
103
36027
1
FIBBIA - BOUCLE - BUCKLE
40
21342
2
VITE - VIS - SCREW
104
36077
1
VITE - VIS - SCREW
41
35882
1
RAMPONE - GRIFFE - HOOK
105
35899
1
DISTANZIALE - ENTRETOISE - SPACER
42
36014
1
VITE - VIS - SCREW
106
35826
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
43
35065
1
VITE - VIS - SCREW
107
35902
2
DISTANZIALE - ENTRETOISE - SPACER
44
35863
1
FERMO CAT.-ARRET CHAINE-CHAIN CATCH.
108
36013
2
VITE - VIS - SCREW
45
36040
1
KIT: FRENO - FREINE - BRAKE (verde-green)
109
35981
1
GOMMINO - GOMME - RUBBER
45
36081
1
KIT: FRENO - FREINE - BRAKE (rosso-red)
110
31328
1
CHIAVE - SPANNER - CLEF (13 X 19)
46
35901
1
DADO - ECROU - NUT
111
21012
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
47
35918
1
MOLLA - RESSORT - SPRING
112
20425
1
CHIAVE - SPANNER - CLEF (4 mm)
48
21342
3
VITE - VIS - SCREW
113
21764
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
49
35858
1
COPERCHIO - COUV. - COVER (verde-green)
114
36074
1
KIT ATTREZZI - TOOL KIT
49
36071
1
COPERCHIO - COUV. - COVER (rosso-red)
50
21461
2
SPINA - COUPILLE - PIN
51
21462
1
SPINA - COUPILLE - PIN
52
35840
1
LEVA 1 - LEVIER 1- LEVER 1
53
35841
1
LEVA 2 - LEVIER 2- LEVER 2
54
35843
1
LEVA 3 - LEVIER 3- LEVER 3
55
35845
1
MOLLA - RESSORT - SPRING
56
35844
1
MOLLA - RESSORT - SPRING
DAL NUMERO DI SERIE
57
35092
1
SPINA - COUPILLE - PIN
DE NUME'RO DE SERIE
39060001
58
35853
1
SUPPORTO - SUPPORT - BRAKET
FROM SERIAL NUMBER
59
21342
1
VITE - VIS - SCREW
60
35909
1
CORONA - COURONNE - CROWN
FINO AL NUMERO DI SERIE
61
35029
1
NOTTOLINO - PIVOT - PIN
AVANT A' NUMERO DE SERIE
39074000
62
35907
1
VITE REGISTRO - VIS - SCREW
UNTIL SERIAL NUMBER
63
35910
1
PIGNONE - PIGNON - BEVEL PINION
NOTES
Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
7
Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
Anno - Année - Y ear 2008
8
RIF.
COD.
RIF.
COD.
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF.
P / N°
REF.
P / N°
1
35948
4
VITE - VIS - SCREW
66
35842
1
LEVA - LEVIER - LEVER
2
36196
1
COPERCHIO - COUV. - COVER
(verde-green)
67
35917
1
MOLLA - RESSORT - SPRING
2
36197
1
COPERCHIO - COUV. - COVER
(rosso-red)
68
35898
1
PERNO - PIVOT - PIN
3
20658
1
MOLLA - RESSORT - SPRING
69
20058
1
DADO - ECROU - NUT
4
36213
1
PULEGGIA - POULIE - PULLEY
70
36022
1
VITE - VIS - SCREW
5
20657
1
CORDA - CORDE - ROPE
71
36017
1
DECAL ACTIVE
6
20081
1
IMPUGNATURA -POIGNEE - HANDLE
72
35839
1
IMPUGNATURA - POIGNEE - HANDLE
7
21139
1
RONDELLA - RONDELLE - WASHER
36019
1
CATENA - CHAINE - CHAIN
45 - 3/8" - 1,3
8
20076
1
VITE - VIS - SCREW
36021
1
CATENA - CHAINE - CHAIN
52 - 3/8" - 1,3
9
36016
1
DECAL 39.39
22026
1
CATENA - CHAINE - CHAIN
56 - 1/4" - 1,3
36175
1
KIT: AVVIAM. - LANCE. - START.
(verde-green)
36082
1
CATENA - CHAINE - CHAIN
Carving
36176
1
KIT: AVVIAM. - LANCE. - START.
(rosso-red)
36018
1
BARRA - GUIDE - BAR
30cm - 3/8" - 1,3
11
35857
1
VOLUTA - COUVERCLE - COVER
36020
1
BARRA - GUIDE - BAR
35cm - 3/8" - 1,3
12
35874
1
VALVOLA - CLAPET - VALVE
22025
1
BARRA - GUIDE - BAR
25cm - 1/4" - 1,3
13
35905
1
GUARNIZIONE - JOINT - GASKET
35992
1
BARRA - GUIDE - BAR
Carving 10"
14
36038
1
TAPPO OLIO - BOUCHON HUILE - OIL CAP
75
36083
1
PROTEZIONE - PROTECTION - GUARD
15
36038
1
TAPPO MIX - BOUCHON MIX - MIX CAP
76
35832
1
VITE - VIS - SCREW
16
21631
2
VITE - VIS - SCREW
77
36102
1
DECAL
17
35868
1
GOMMINO - GOMME - RUBBER
78
35831
1
COPERCHIO - COUVERCLE - COVER
36103
1
CARTER - CRANKCASE
(verde - green)
79
36041
1
KIT: FILTRO - FILTRE - FILTER
36104
1
CARTER - CRANKCASE
(rosso - red)
80
20278
2
RONDELLA - RONDELLE - WASHER
35860
1
COPERCHIO - COUV. - COVER
(verde-green)
81
20878
2
VITE - VIS - SCREW
36053
1
COPERCHIO - COUV. - COVER
(rosso-red)
82
35828
1
SUPPORTO - SUPPORT - BRAKET
20
35948
3
VITE - VIS - SCREW
83
35873
1
TUBO (depress.) - TUBE (pulse) - PIPE (pulse)
21
31290
1
PESCANTE - PIVOT - PIN
84
35872
1
TUBO (mix) - TUBE (mix) - PIPE (fuel)
22
31665
1
MOLLA - RESSORT - SPRING
85
35987
1
LEVA - LEVIER - LEVER
23
35892
1
TUBO (olio) - TUBE (huile) - PIPE (oil)
86
35997
1
LEVA - LEVIER - LEVER
24
36075
1
COPERCHIO - COUV. - COVER
(verde-green)
87
36077
1
VITE - VIS - SCREW
24
36076
1
COPERCHIO - COUV. - COVER
(rosso-red)
88
35899
1
DISTANZIALE - ENTRETOISE - SPACER
25
35511
1
VITE - VIS - SCREW
89
36177
1
AMMORTIZ. - AMORTISS. - SHOCK ABS.
26
36177
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
90
35948
4
VITE - VIS - SCREW
27
35899
3
DISTANZIALE - ENTRETOISE - SPACER
91
35834
1
IMPUGNATURA - POIGNEE - HANDLE
28
36077
1
VITE - VIS - SCREW
92
35838
1
INTERRUT. INTERRUP. - SWITCH
29
35948
2
VITE - VIS - SCREW
93
35936
1
CONTATTO - RESSORT - SPRING
30
35946
1
VITE - VIS - SCREW
94
35836
1
LEVA ACC. - LEVIER ACC. - LEVER ACC.
31
21631
2
VITE - VIS - SCREW
95
35915
1
MOLLA - RESSORT - SPRING
32
35870
1
GOMMINO - GOMME - RUBBER
96
36253
1
VITE - VIS - SCREW
33
20100
1
SFIATO - RENIFLAR - BREATHER
97
35837
1
LEVA SICUR. - LEVIER - LEVER
34
35889
1
PASSATUBI - OEILLET - GRUMMET
98
35833
1
IMPUGNATURA - POIGNEE - HANDLE
35
36164
1
FILTRO - FILTRE - FILTER
99
35916
1
TUBO CARB. - TUYAU CARB. - INLETPIPE
36
35883
1
PASSATUBI - OEILLET - GRUMMET
100
35893
1
TUBO REC. - TUYAU RET. - OVERF. PIPE
37
35891
1
TUBO - TUBE - PIPE
101
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
38
35886
1
RACCORDO - RACCORD - CONNECTION
102
35835
1
IMPUGNATURA - POIGNEE - HANDLE
35859
1
COPERCHIO - COUV. - COVER
(verde-green)
103
36027
1
FIBBIA - BOUCLE - BUCKLE
36072
1
COPERCHIO - COUV. - COVER
(rosso-red)
104
36077
1
VITE - VIS - SCREW
40
21342
2
VITE - VIS - SCREW
105
35899
1
DISTANZIALE - ENTRETOISE - SPACER
41
35882
1
RAMPONE - GRIFFE - HOOK
106
36178
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
42
36014
1
VITE - VIS - SCREW
107
35902
2
DISTANZIALE - ENTRETOISE - SPACER
43
35065
1
VITE - VIS - SCREW
108
36013
2
VITE - VIS - SCREW
44
35863
1
FERMO CAT.-ARRET CHAINE-CHAIN CATCH.
109
35981
1
GOMMINO - GOMME - RUBBER
36040
1
KIT: FRENO - FREINE - BRAKE
(verde-green)
110
31328
1
CHIAVE - SPANNER - CLEF (13 X 19)
36081
1
KIT: FRENO - FREINE - BRAKE
(rosso-red)
111
21012
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
46
35901
1
DADO - ECROU - NUT
112
20425
1
CHIAVE - CLEF - SPANNER (4 mm)
47
35918
1
MOLLA - RESSORT - SPRING
113
21764
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
48
21342
3
VITE - VIS - SCREW
114
36074
1
KIT ATTREZZI - TOOL KIT
49
35858
1
COPERCHIO - COUV. - COVER
(verde-green)
115
22384
1
O.R.
49
36071
1
COPERCHIO - COUV. - COVER
(rosso-red)
116
20064
1
VITE - VIS - SCREW
50
21461
2
SPINA - COUPILLE - PIN
117
36032
1
FILTRO - FILTRE - FILTER
51
21462
1
SPINA - COUPILLE - PIN
52
35840
1
LEVA 1 - LEVIER 1- LEVER 1
53
35841
1
LEVA 2 - LEVIER 2- LEVER 2
54
35843
1
LEVA 3 - LEVIER 3- LEVER 3
55
35845
1
MOLLA - RESSORT - SPRING
56
35844
1
MOLLA - RESSORT - SPRING
57
35092
1
SPINA - COUPILLE - PIN
DAL NUMERO DI SERIE
58
35853
1
SUPPORTO - SUPPORT - BRAKET
DE NUME'RO DE SERIE
39080001
59
21342
1
VITE - VIS - SCREW
FROM SERIAL NUMBER
60
35909
1
CORONA - COURONNE - CROWN
61
35029
1
NOTTOLINO - PIVOT - PIN
62
35907
1
VITE REGISTRO - VIS - SCREW
FINO AL NUMERO DI SERIE
63
35910
1
PIGNONE - PIGNON - BEVEL PINION
AVANT A' NUMERO DE SERIE
39090180
35854
1
COPERCHIO - COUV. - COVER
(verde-green)
UNTIL SERIAL NUMBER
36057
1
COPERCHIO - COUV. - COVER
(rosso-red)
65
35919
1
MOLLA - RESSORT - SPRING
45
18
10
19
39
64
73
74
NOTES
Anno - Année - Y ear 2008
Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
9
Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
Anno - Année - Y ear 2008
10
Anno - Année - Y ear 2008
RIF.
COD.
RIF.
COD.
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF.
P / N°
REF.
P / N°
1
35948
4
VITE - VIS - SCREW
36160
1
COPERCHIO - COUV. - COVER
(verde-green)
2
36196
1
COPERCHIO - COUV. - COVER
(verde-green)
36161
1
COPERCHIO - COUV. - COVER
(rosso-red)
2
36197
1
COPERCHIO - COUV. - COVER
(rosso-red)
65
35919
1
MOLLA - RESSORT - SPRING
3
20658
1
MOLLA - RESSORT - SPRING
66
35842
1
LEVA - LEVIER - LEVER
4
36213
1
PULEGGIA - POULIE - PULLEY
67
35917
1
MOLLA - RESSORT - SPRING
5
20657
1
CORDA - CORDE - ROPE
68
35898
1
PERNO - PIVOT - PIN
6
20081
1
IMPUGNATURA -POIGNEE - HANDLE
69
20058
2
DADO - ECROU - NUT
7
21139
1
RONDELLA - RONDELLE - WASHER
70
36022
1
VITE - VIS - SCREW
8
20076
1
VITE - VIS - SCREW
71
36017
1
DECAL ACTIVE
9
36016
1
DECAL 39.39
72
35839
1
IMPUGNATURA - POIGNEE - HANDLE
36175
1
KIT: AVVIAM. - LANCE. - START.
(verde-green)
36019
1
CATENA - CHAINE - CHAIN
45 - 3/8" - 1,3
36176
1
KIT: AVVIAM. - LANCE. - START.
(rosso-red)
36021
1
CATENA - CHAINE - CHAIN
52 - 3/8" - 1,3
11
35857
1
VOLUTA - COUVERCLE - COVER
22026
1
CATENA - CHAINE - CHAIN
56 - 1/4" - 1,3
12
35874
1
VALVOLA - CLAPET - VALVE
36082
1
CATENA - CHAINE - CHAIN
Carving
13
35905
1
GUARNIZIONE - JOINT - GASKET
36018
1
BARRA - GUIDE - BAR
30cm - 3/8" - 1,3
14
36038
1
TAPPO OLIO - BOUCHON HUILE - OIL CAP
36020
1
BARRA - GUIDE - BAR
35cm - 3/8" - 1,3
15
36038
1
TAPPO MIX - BOUCHON MIX - MIX CAP
22025
1
BARRA - GUIDE - BAR
25cm - 1/4" - 1,3
16
21631
2
VITE - VIS - SCREW
35992
1
BARRA - GUIDE - BAR
Carving 10"
17
35868
1
GOMMINO - GOMME - RUBBER
75
36083
1
PROTEZIONE - PROTECTION - GUARD
36190
1
CARTER - CRANKCASE
(verde - green)
76
35832
1
VITE - VIS - SCREW
36191
1
CARTER - CRANKCASE
(rosso - red)
77
36102
1
DECAL
35860
1
COPERCHIO - COUV. - COVER
(verde-green)
78
35831
1
COPERCHIO - COUVERCLE - COVER
36053
1
COPERCHIO - COUV. - COVER
(rosso-red)
79
36041
1
KIT: FILTRO - FILTRE - FILTER
20
35948
3
VITE - VIS - SCREW
80
20278
2
RONDELLA - RONDELLE - WASHER
21
31290
1
PESCANTE - PIVOT - PIN
81
20878
2
VITE - VIS - SCREW
22
31665
1
MOLLA - RESSORT - SPRING
82
35828
1
SUPPORTO - SUPPORT - BRAKET
23
35892
1
TUBO (olio) - TUBE (huile) - PIPE (oil)
83
35873
1
TUBO (depress.) - TUBE (pulse) - PIPE (pulse)
24
36075
1
COPERCHIO - COUV. - COVER
(verde-green)
84
35872
1
TUBO (mix) - TUBE (mix) - PIPE (fuel)
24
36076
1
COPERCHIO - COUV. - COVER
(rosso-red)
85
35987
1
LEVA - LEVIER - LEVER
25
35511
1
VITE - VIS - SCREW
86
35997
1
LEVA - LEVIER - LEVER
26
36177
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
87
36077
1
VITE - VIS - SCREW
27
35899
3
DISTANZIALE - ENTRETOISE - SPACER
88
35899
1
DISTANZIALE - ENTRETOISE - SPACER
28
36077
1
VITE - VIS - SCREW
89
36177
1
AMMORTIZ. - AMORTISS. - SHOCK ABS.
29
35948
2
VITE - VIS - SCREW
90
35948
4
VITE - VIS - SCREW
30
35946
2
VITE - VIS - SCREW
91
35834
1
IMPUGNATURA - POIGNEE - HANDLE
31
21631
2
VITE - VIS - SCREW
92
35838
1
INTERRUT. INTERRUP. - SWITCH
32
35870
1
GOMMINO - GOMME - RUBBER
93
35936
1
CONTATTO - RESSORT - SPRING
33
20100
1
SFIATO - RENIFLAR - BREATHER
94
35836
1
LEVA ACC. - LEVIER ACC. - LEVER ACC.
34
35889
1
PASSATUBI - OEILLET - GRUMMET
95
35915
1
MOLLA - RESSORT - SPRING
35
36164
1
FILTRO - FILTRE - FILTER
96
36253
1
VITE - VIS - SCREW
36
35883
1
PASSATUBI - OEILLET - GRUMMET
97
35837
1
LEVA SICUR. - LEVIER - LEVER
37
35891
1
TUBO - TUBE - PIPE
98
35833
1
IMPUGNATURA - POIGNEE - HANDLE
38
35886
1
RACCORDO - RACCORD - CONNECTION
99
35916
1
TUBO CARB. - TUYAU CARB. - INLETPIPE
35859
1
COPERCHIO - COUV. - COVER
(verde-green)
100
35893
1
TUBO REC. - TUYAU RET. - OVERF. PIPE
36072
1
COPERCHIO - COUV. - COVER
(rosso-red)
101
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
40
21342
2
VITE - VIS - SCREW
102
35835
1
IMPUGNATURA - POIGNEE - HANDLE
41
35882
1
RAMPONE - GRIFFE - HOOK
103
36027
1
FIBBIA - BOUCLE - BUCKLE
42
36014
1
VITE - VIS - SCREW
104
36077
1
VITE - VIS - SCREW
43
35065
1
VITE - VIS - SCREW
105
35899
1
DISTANZIALE - ENTRETOISE - SPACER
44
35863
1
FERMO CAT.-ARRET CHAINE-CHAIN CATCH.
106
36178
1
AMMORTIZ.-AMORTISS.-SHOCK ABS.
36188
1
KIT: FRENO - FREINE - BRAKE
(verde-green)
107
35902
2
DISTANZIALE - ENTRETOISE - SPACER
36189
1
KIT: FRENO - FREINE - BRAKE
(rosso-red)
108
36013
2
VITE - VIS - SCREW
46
35901
1
DADO - ECROU - NUT
109
35981
1
GOMMINO - GOMME - RUBBER
47
35918
1
MOLLA - RESSORT - SPRING
110
31328
1
CHIAVE - SPANNER - CLEF (13 X 19)
48
21342
3
VITE - VIS - SCREW
111
21012
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
49
35858
1
COPERCHIO - COUV. - COVER
(verde-green)
112
20425
1
CHIAVE - CLEF - SPANNER (4 mm)
49
36071
1
COPERCHIO - COUV. - COVER
(rosso-red)
113
21764
1
CACCIAVITE - TOURNEVIS - SCREWDRIVER
50
21461
2
SPINA - COUPILLE - PIN
114
36074
1
KIT ATTREZZI - TOOL KIT
51
21462
1
SPINA - COUPILLE - PIN
115
22384
1
O.R.
52
35840
1
LEVA 1 - LEVIER 1- LEVER 1
116
20064
1
VITE - VIS - SCREW
53
35841
1
LEVA 2 - LEVIER 2- LEVER 2
117
36032
1
FILTRO - FILTRE - FILTER
54
35843
1
LEVA 3 - LEVIER 3- LEVER 3
55
35845
1
MOLLA - RESSORT - SPRING
56
35844
1
MOLLA - RESSORT - SPRING
57
35092
1
SPINA - COUPILLE - PIN
58
35853
1
SUPPORTO - SUPPORT - BRAKET
59
21342
1
VITE - VIS - SCREW
60
35909
1
CORONA - COURONNE - CROWN
DAL NUMERO DI SERIE
61
35029
1
NOTTOLINO - PIVOT - PIN
DE NUME'RO DE SERIE
39090181
62
35907
1
VITE REGISTRO - VIS - SCREW
FROM SERIAL NUMBER
63
35910
1
PIGNONE - PIGNON - BEVEL PINION
NOTES
73
74
64
45
18
10
19
39
Telaio - Chassis - Frame ( ACTIVE 39.39 ) - Gr . 205
11
Anno - Année - Y ear 2008
COD. RIF. COD.
N° / P Q. DESCRIZIONE - DESCRIPTION N° / P Q. DESCRIZION E - DESCRIPTION
P / N° REF. P / N°
35190
1 VITE - VIS - SCREW 18
36109
1 MOLLA - RESSORT - SPRING
35189
1 MOLLA - RESSORT - SPRING 19
36108
1 LEVA - LEVIER - LEVER
36112
1 VITE - VIS - SCREW 20
36110
1 ROSETTA - RONDELLE - WASHER
36046
1 COPERCHIO - COUVERCLE - COVER 21
36111
1 ALBERO - ARBRE - SHAFT
35186
1 GUARNIZIONE - JOINT - GASKET 22
35982
1 VITE - VIS - SCREW
35185
1 MEMBRANA - MEMBRANE - DIAPHRAGM 23
35982
1 VITE - VIS - SCREW
20245
1 FILTRO - FILTRE - FILTER 24
20243
1 SPILLO - PIVOT - PIN
35183
1 VITE - VIS - SCREW 25
36119
1 MOLLA - RESSORT - SPRING
36117
1 LEVA - LEVIER - LEVER 26
20239
1 LEVA - LEVIER - LEVER
21896
1 ANELLO ELAST. - CIRCLIP - SNAP RING 27
20241
1 PERNO - PIVOT - PIN
36116
1 MOLLA - RESSORT - SPRING 28
35167
1 VITE - VIS - SCREW
36115
1 ALBERO - ARBRE - SHAFT 29
36120
1 GUARNIZIONE - JOINT - GASKET
36114
1 FARFALLA - SOUPAPE - VALVE 30
20237
1 MEMBRANA - MEMBRANE - DIAPHRAGM
35183
1 VITE - VIS - SCREW 31
35172
1 COPERCHIO - COUVERCLE - COVER
21896
1 ANELLO ELAST. - CIRCLIP - SNAP RING 32
35173
4 VITE - VIS - SCREW
35183
1
VITE - VIS - SCREW
33 41164
1 TAPPO - BOUCHON - PLUG
36107
1 FARFALLA - SOUPAPE - VALVE
34
36121
1 KIT : MEMBR. - MEMBR. - DIAPH.
Carburatore - Carburateur - Carburetor (WT-777) - GR. 206
Ref. 35941
(WT-777A)
NOTES
12
Anno - Année - Y ear 2008
RICAMBI MOTOSEGA
PIECE DET ACHEES TRONçONNEUSE
CHAIN SAW SPARE PARTS
Mod. ACTIVE 40.40
Valido dal N° di serie
A partir de N° de matricule suivant 40080001
From serial N°
GR. 207 MOTORE - MOTEUR - ENGINE
GR. 208 TELAIO - CHASSIS - FRAME
GR. 206 CARBURATORE - CARBURATEUR - CARBURETOR
13
Motore - Moteur - Engine ( ACTIVE 40.40 ) - Gr. 207
Anno - Année - Y ear 2008
14
Anno - Année - Y ear 2008
RIF. COD. RIF. COD.
N° / P Q. DESCRIZIONE - DESCRIPTION N° / P Q. DESCRIZION E - DESCRIPTION
REF. P / N° REF. P / N°
1
36073
2 VITE - VIS - SCREW 31
20641
1 CUSCINETTO - ROULEMENT - BEARING
2
20896
2 RONDELLA - RONDELLE - WASHER 32
35887
1 GUARNIZIONE - JOINT - GASKET
3
35867
1 MARMITTA - POT D'ECHAPP 33
21848
3 VITE - VIS - SCREW
4
35903
1 GUARNIZIONE - JOINT - GASKET 34
20640
1 ANELLO TENUTA - JOINT - SEAL
5
21813
1 CANDELA - BOUGIE - SPARK PLUG 35
36030
1
KIT:
CARTER MOT.- CRANKCASE
6
36148
1 CIL.+ PIST. - CYL. + PIST. - CYL. + PIST. 36
36031
1 VOLANO - VOLANT - FLYWHEEL
7
35866
1 COLLETTORE - COLLECTEUR - COLLECTOR 37
35935
2 MOLLA - RESSORT - SPRING
8
21192
2 VITE - VIS - SCREW 38
35900
2 DISTANZIALE - ENTRETOISE - SPACER
9
35292
1 ANELLO - ANNEAU - RING 39
35934
2 LEVA - LEVIER - LEVER
10
35941
1 CARBURATORE - CARBUR. - CARBUR. 40
20278
2 RONDELLA - RONDELLE - WASHER
11
36296
1 CABLAGGIO - FIL - WIRE 41
21192
2 VITE - VIS - SCREW
12
36194
1
CHIAVE FRIZ. - EMBRAYAGE CLEF - CLUTCH KEY
42
20058
1 DADO - ECROU - NUT
13
21463
2 VITE - VIS - SCREW 43
36149
1
KIT:
SHORT BLOCK
14
31184
2 RONDELLA - RONDELLE - WASHER 44
35895
1 POMPA COM. - POMPE COM. - COM. PUMP
15
36045
1 GOMMINO - GOMME - RUBBER 45
35869
1 GOMMINO - GOMME - RUBBER
16
35939
1 BOBINA - BOBINE - COIL 46
21460
2 VITE - VIS - SCREW
17
35827
1 PIPETTA - CACHE BOUGIE - S. P. COVER
35380
1 VITE S.F. - VIS - SCREW
(1/4")
18
36086
1 MOLLA - RESSORT - SPRING
35880
1 VITE S.F. - VIS - SCREW
(3/8")
19
35949
2 DISTANZIALE - ENTRETOISE - SPACER
35995
1 CAMPANA - TAMBOUR - DRUM
(1/4")
20
35904
1 GUARNIZIONE - JOINT - GASKET
35989
1 CAMPANA - TAMBOUR - DRUM
(3/8")
21
20019
1 KIT: SEGMENTI - SEGMENT - RING 49
20026
1 CUSCINETTO - ROULEMENT - BEARING
22
36147
1 KIT: PISTONE - PISTON 50
35879
1 RONDELLA - RONDELLE - WASHER
23
21312
2 ANELLO - CIRCLIP - SNAP RING 51
35876
1 KIT: (3) PATTINI - MACHOIRE - SHOE
24
21310
2 RASAMENTO - ENTRETOISE - SPACER 52
35875
1 MOZZO - MOYEUX - HUB
25
21326
1 CUSCINETTO - ROULEMENT - BEARING 53
35877
3 MOLLA - RESSORT - SPRING
26
20640
1 ANELLO TENUTA - JOINT - SEAL 54
36023
1
KIT:
FRIZIONE - EMBRAYAGE - CLUTCH
27
20641
1 CUSCINETTO - ROULEMENT - BEARING 55
36036
1
KIT:
GUARNIZIONI - JOINT - GASKET
28
20001
4 VITE - VIS - SCREW 56
36198
1 RASAMENTO - ENTRETOISE - SPACER
29
36042
1 ALBERO MOT. - VILEBR. - CRANKSHAFT 57
36143
1 INTERRUT. - INTERRUP. - SWITCH
30
35914
1 CHIAVETTA - CLAVETTE - WOODRUFF K.
NOTE - NOTES
47
48
Motore - Moteur - Engine ( ACTIVE 40.40 ) - Gr. 207
15
Telaio - Chassis - Frame ( ACTIVE 40.40 ) - Gr . 208
Anno - Année - Y ear 2008
16
Anno - Année - Y ear 2008
RIF. COD. RIF. COD.
N° / P Q DESCRIZIONE - DESCRIPTION N° / P Q DESCRIZIONE - DESCRIPTION
REF. P / N° REF. P / N°
1
35948
4 VITE - VIS - SCREW 52
35840
1 LEVA 1 - LEVIER 1- LEVER 1
36153
1
COPERCHIO - COUV. - COVER (verde-vert-green)
53
35841
1 LEVA 2 - LEVIER 2- LEVER 2
36154
1
COPERCHIO - COUV. - COVER (rosso-rouge-red)
54
35843
1 LEVA 3 - LEVIER 3- LEVER 3
3
20658
1 MOLLA - RESSORT - SPRING 55
35845
1 MOLLA - RESSORT - SPRING
4
36213
1 PULEGGIA - POULIE - PULLEY 56
35844
1 MOLLA - RESSORT - SPRING
5
20657
1 CORDA - CORDE - ROPE 57
35092
1 SPINA - COUPILLE - PIN
6
20081
1 IMPUGNATURA - POIGNEE - HANDLE 58
35853
1 SUPPORTO - SUPPORT - BRAKET
7
21139
1 RONDELLA - RONDELLE - WASHER 59
35909
1 CORONA - COURONNE - CROWN
8
20076
1 VITE - VIS - SCREW 60
35029
1 NOTTOLINO - PIVOT - PIN
9
36214
1 DECAL 40.40 61
35907
1 VITE REGISTRO - VIS - SCREW
36186
1
KIT:
AVVIAM. - LANCE. - START. (verde-vert-green)
62
35910
1 PIGNONE - PIGNON - BEVEL PINION
36187
1
KIT:
AVVIAM. - LANCE. - START. (rosso-rouge-red)
36160
1
COPERCHIO - COUV. - COVER (verde-vert-green)
11
35857
1 VOLUTA - COUVERCLE - COVER
36161
1
COPERCHIO - COUV. - COVER (rosso-rouge-red)
12
35874
1 VALVOLA - CLAPET - VALVE 64
35919
1 MOLLA - RESSORT - SPRING
13
35905
2 GUARNIZIONE - JOINT - GASKET 65
35842
1 LEVA - LEVIER - LEVER
14
36038
2 TAPPO COMP. - BOUCHON - FUEL CAP 66
35917
1 MOLLA - RESSORT - SPRING
15
20064
1 VITE - VIS - SCREW 67
35898
1 PERNO - PIVOT - PIN
16
21631
2 VITE - VIS - SCREW 68
20058
2 DADO - ECROU - NUT
17
36218
1 COLLETTORE - COLLECTEUR - INLET MANIF. 69
36022
1 VITE - VIS - SCREW
36190
1
CARTER MOT. - CRANKCASE (verde-vert-green)
70
36017
1 DECAL ACTIVE
36191
1
CARTER MOT: - CRANKCASE (rosso-rouge-red)
71
35839
1 IMPUGNATURA - POIGNEE - HANDLE
35860
1
COPERCHIO - COUV. - COVER (verde-vert-green)
36019
1 CATENA - CHAINE - CHAIN
45 - 3/8" - 1,3
36053
1
COPERCHIO - COUV. - COVER (rosso-rouge-red)
36021
1 CATENA - CHAINE - CHAIN
52 - 3/8" - 1,3
20
35948
2 VITE - VIS - SCREW
36018
1 BARRA - GUIDE - BAR
30cm - 3/8" - 1,3
21
31290
1 PESCANTE - PIVOT - PIN
36020
1 BARRA - GUIDE - BAR
35cm - 3/8" - 1,3
22
31665
1 MOLLA - RESSORT - SPRING 74
36083
1 PROTEZIONE - PROTECTION - GUARD
23
35892
1 TUBO (olio) - TUBE (huile) - PIPE (oil) 75
35832
1 VITE - VIS - SCREW
36075
1
COPERCHIO - COUV. - COVER (verde-vert-green)
76
36102
1 DECAL
36076
1
COPERCHIO - COUV. - COVER (rosso-rouge-red)
77
36150
1 COPERCHIO - COUVERCLE - COVER
25
35511
1 VITE - VIS - SCREW 78
36041
1
KIT:
FILTRO - FILTRE - FILTER
26
36177
2 AMMORTIZ. - AMORTISS. - SHOCK ABS. 79
35941
1 CARBURATORE - CARBUR. - CARBURET.
27
35899
4 DISTANZIALE - ENTRETOISE - SPACER 80
20278
2 RONDELLA - RONDELLE - WASHER
28
36077
5 VITE - VIS - SCREW 81
20878
2 VITE - VIS - SCREW
29
35946
2 VITE - VIS - SCREW 82
35828
1 SUPPORTO - SUPPORT - BRAKET
30
21631
2 VITE - VIS - SCREW 83
36183
1 GOMMINO - GOMME - RUBBER
31
36193
1 TUBO REC. - TUYAU RET. - OVERF. PIPE 84
36141
1 LEVA - LEVIER - LEVER
32
35870
1 GOMMINO - GOMME - RUBBER 85
35915
1 MOLLA - RESSORT - SPRING
33
20100
1 SFIATO - RENIFLAR - BREATHER 86
36185
1 PERNO - PIVOT - PIN
34
35889
1 PASSATUBI - OEILLET - GRUMMET 87
36158
1 LEVA ACC. - LEVIER ACC. - LEVER ACC.
35
36164
1 FILTRO - FILTRE - FILTER 88
36184
1 MOLLA - RESSORT - SPRING
36
35883
1 PASSATUBI - OEILLET - GRUMMET 89
36159
1 LEVA SICUR. - LEVIER - LEVER
37
35891
1 TUBO - TUBE - PIPE 90
36155
1 COPERCHIO - COUV. - COVER
38
35886
1 RACCORDO - RACCORD - CONNECTION 91
36178
2 AMMORTIZZ. - AMORTISS. - SHOCK ABS.
39
35872
1 TUBO (mix) - TUBE (mix) - PIPE (fuel)
36156
1
IMPUGN. - POIGNEE - HANDLE (verde-vert-green)
40
22384
1 O.R.
36157
1
IMPUGN. - POIGNEE - HANDLE (rossa-rouge-red)
41
35882
1 RAMPONE - GRIFFE - HOOK 93
36143
1 INTERRUT. - INTERRUP. - SWITCH
42
36014
1 VITE - VIS - SCREW 94
35873
1
TUBO (depress.) - TUBE (pulse) - PIPE (pulse)
43
35065
1 VITE - VIS - SCREW 95
35769
1 VALVOLA - SOUPAPE - AIR-PURGE
44
35863
1
FERMO CAT. - ARRET CHAINE - CHAIN CATCH.
96
36192
1 TUBO CARB. - TUYAU CARB. - INLETPIPE
36188
1
KIT:
FRENO - FREINE - BRAKE (verde-vert-green)
97
35981
1 GOMMINO - GOMME - RUBBER
36189
1
KIT:
FRENO - FREINE - BRAKE (rosso-rouge-red)
98
35902
2 DISTANZIALE - ENTRETOISE - SPACER
46
35901
1 DADO - ECROU - NUT 99
36152
1 SUPPORTO - SUPPORT - BRAKET
47
35918
1 MOLLA - RESSORT - SPRING 100
36151
1 IMPUGNATURA - POIGNEE - HANDLE
48
35948
6 VITE - VIS - SCREW 101
31328
1 CHIAVE - SPANNER - CLEF (13 X 19)
35858
1
COPERCHIO - COUV. - COVER (verde-vert-green)
102
21012
1 CACCIAVITE - TOURNEVIS - SCREWDRIVER
36071
1
COPERCHIO - COUV. - COVER (rosso-rouge-red)
103
20425
1 CHIAVE - CLEF - SPANNER (4 mm)
50
21461
2 SPINA - COUPILLE - PIN 104
21764
1 CACCIAVITE - TOURNEVIS - SCREWDRIVER
51
21462
1 SPINA - COUPILLE - PIN 105
36074
1
KIT
ATTREZZI - OUTILS - TOOL
92
73
72
63
2
45
49
10
18
19
24
Telaio - Chassis - Frame ( ACTIVE 40.40 ) - Gr . 208
17
Anno - Année - Y ear 2008
COD. RIF. COD.
N° / P Q. DESCRIZIONE - DESCRIPTION N° / P Q. DESCRIZIONE - DESCRIPTION
P / N° REF. P / N°
35190
1 VITE - VIS - SCREW 18
36109
1 MOLLA - RESSORT - SPRING
35189
1 MOLLA - RESSORT - SPRING 19
36108
1 LEVA - LEVIER - LEVER
36112
1 VITE - VIS - SCREW 20
36110
1 ROSETTA - RONDELLE - WASHER
36046
1 COPERCHIO - COUVERCLE - COVER 21
36111
1 ALBERO - ARBRE - SHAFT
35186
1 GUARNIZIONE - JOINT - GASKET 22
35982
1 VITE - VIS - SCREW
35185
1 MEMBRANA - MEMBRANE - DIAPHRAGM 23
35982
1 VITE - VIS - SCREW
20245
1 FILTRO - FILTRE - FILTER 24
20243
1 SPILLO - PIVOT - PIN
35183
1 VITE - VIS - SCREW 25
36119
1 MOLLA - RESSORT - SPRING
36117
1 LEVA - LEVIER - LEVER 26
20239
1 LEVA - LEVIER - LEVER
21896
1 ANELLO ELAST. - CIRCLIP - SNAP RING 27
20241
1 PERNO - PIVOT - PIN
36116
1 MOLLA - RESSORT - SPRING 28
35167
1 VITE - VIS - SCREW
36115
1 ALBERO - ARBRE - SHAFT 29
36120
1 GUARNIZIONE - JOINT - GASKET
36114
1 FARFALLA - SOUPAPE - VALVE 30
20237
1 MEMBRANA - MEMBRANE - DIAPHRAGM
35183
1 VITE - VIS - SCREW 31
35172
1 COPERCHIO - COUVERCLE - COVER
21896
1 ANELLO ELAST. - CIRCLIP - SNAP RING 32
35173
4 VITE - VIS - SCREW
35183
1
VITE - VIS - SCREW
33
41164
1 TAPPO - BOUCHON - PLUG
36107
1 FARFALLA - SOUPAPE - VALVE
34
36121
1 KIT : MEMBR. - MEMBR. - DIAPH.
Carburatore - Carburateur - Carburetor (WT-777) - GR. 206
Ref. 35941
(WT-777A)
NOTES
18
Anno - Année - Y ear 2008
RICAMBI MOTOSEGA
PIECE DET ACHEES TRONçONNEUSE
CHAIN SAW SPARE PARTS
Mod. ACTIVE 41.41
GR. 210 MOTORE - MOTEUR - ENGINE
GR. 211 TELAIO - CHASSIS - FRAME
GR. 212 CARBURATORE - CARBURATEUR - CARBURETOR
19
Motore - Moteur - Engine ( ACTIVE 41.41 ) - Gr . 210
Anno - Année - Y ear 2008
20
Anno - Année - Y ear 2008
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
41001
1
CILINDRO - CYLINDER
36
41036
1
COPERCHIO - COUVERCLE - CAP
2
41002
1
COLLETTORE - FLASQUE - INSULATOR
37
41037
1
GOMMINO - GOMME - GROMMET
3
41003
1
GUARNIZIONE - JOINT - GASKET
38
41038
4
VITE - VIS - SCREW
4
41004
1
GUARNIZIONE - JOINT - GASKET
39
41039
1
ETICHETTA - DECAL - LABEL
5
41005
1
GUARNIZIONE - JOINT - GASKET
40
41040
1
LEVA - LEVIER - ROD
6
41006
4
VITE - VIS - BOLT
41
41041
1
GOMMINO - GOMME - GROMMET
7
41007
1
MARMITTA - POT D'ECHAPP - MUFFLER
42
41042
1
GOMMINO - GOMME - GROMMET
8
41008
1
LAMIERINO - SUPPORT - STAY
43
41043
1
GOMMINO - GOMME - GROMMET
9
41009
1
GUARNIZIONE - JOINT - GASKET
44
41044
1
FILTRO ARIA - FILTRE - AIR FILTER
10
41010
2
VITE - VIS - BOLT
45
41190
1
COPER. - COUVER. - COVER (Bianco-White)
11
41011
2
DADO - ECROU - NUT
46
41046
1
POMOLO - BOUTON - KNOB
12
41012
1
VITE - VIS - SCREW
47
41047
1
TUBO - TUBE - PIPE
13
41013
1
CARTER COMPL. - CRANKCASE ASS'Y
48
41048
1
FILTRO - FILTRE - FILTER
14
20641
2
CUSCINETTO - ROULEMENT - BEARING
41049
1
CAMPANA - TAMBOUR - DRUM (
3/8"
)
15
20229
1
ANELLO ELAS. - ANNEAUX - SNAP RING
41196
1
CAMPANA - TAMBOUR - DRUM (
.325
)
16
41016
2
ANELLO TEN. - JOINT - SEAL
50
41050
1
GABBIA - ROULEMENT - BEARING
17
41017
1
ANELLO TENUTA - JOINT - OIL SEAL
51
41051
1
FRIZIONE - EMBRAYAGE - CLUTCH
18
41018
2
PRIGIONIERA - VIS - STUD
52
41052
1
RONDELLA - RONDELLE - WASHER
19
41019
1
GUARNIZIONE - JOINT - GASKET
54
41054
1
MOLLA - RESSORT - SPRING
20
41020
4
VITE - VIS - BOLT
41056
1
KIT: POMPA OLIO - PUMP HUILE - OIL PUMP
(3/8")
21
41021
1
TUBO - TUBE - PIPE
41197
1
KIT: POMPA OLIO - PUMP HUILE - OIL PUMP
(0,325")
22
41022
1
LAMIERINO - SUPPORT - CHAIN CATCHER
59
41059
1
COPERCHIO - COUVERCLE - COVER
23
41023
1
VITE - VIS - SCEW
60
41060
4
VITE -VIS - SCREW
24
41024
1
NOTTOLINO - PIVOT - NUT TENSIONER
61
41061
1
RONDELLA - RONDELLE - WASHER
25
41025
1
VITE - VIS - SCREW
62
41062
1
GOMMINO - GOMME - GROMMET
26
41026
1
LAMIERINO - SUPPORT - PLATE (A)
63
41063
1
VOLANO - VOLANT - FLYWHEEL
27
41027
1
VITE - VIS - SCREW
64
41064
1
DADO - ECROU - NUT
28
41028
1
PISTONE - PISTON
65
41065
1
KIT: BOBINA - BOBINE - COIL
29
41029
1
SEGMENTO - SEGMENT - RING
68
41070
1
CAPPUCCIO - GOMME - CAP
30
41030
1
SPINOTTO - PIVOT - PIN
69
41071
1
MOLLA - RESSORT - SPRING
31
41031
2
ANELLINI - ANNEAUX - SNAP RING
70
41060
2
VITE - VIS - SCREW
32
41032
1
GABBIA - ROULEMENT - BEARING
71
20938
1
CANDELA - BOUGIE - SPARK PLUG
33
41033
2
RONDELLA - RONDELLE - WASHER
72
41068
1
KIT: GUARNIZIONE - JOINT - GASKET
34
41034
1
ALBERO MOT. - VILEBREQ. - SHAFT
41035
1
COFANO - COUVER. - COVER (Rosso-Red)
41189
1
COFANO - COUVER. - COVER (Verde-Green)
49
NOTES
56
35
Motore - Moteur - Engine ( ACTIVE 41.41 ) - Gr . 210
21
Telaio - Chassis - Frame ( ACTIVE 41.41 ) - Gr . 21 1
Anno - Année - Y ear 2008
22
Anno - Année - Y ear 2008
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
41072
1
IMPUGNATURA - POIGNEE - HANDLE
46
41113
1
DISTANZIALE - ENTRETOISE - SPACER
2
41073
4
VITE - VIS - SCREW
47
41114
1
DISTANZIALE - ENTRETOISE - SPACER
41074
1
IMPUGN. - POIGNEE - HANDLE (Rosso-Red)
48
41115
1
LEVA - LEVIER - LEVER
41185
1
IMPUGN. - POIGNEE - HAND. (Verde-Green)
49
41116
1
MOLLA - RESSORT - SPRING
4
41075
1
LEVA GAS - LEVIER - THROTTLE LEV.
50
41117
1
FERMO - SUPPORT - STOPPER PLATE
5
41076
1
MOLLA GAS - RESSORT - THROTT. SPRI.
51
41118
1
MOLLA - RESSORT - SPRING
6
41077
1
SPINA - PIVOT - PIN
52
41119
1
RONDELLA - RONDELLE - WASHER
7
41078
1
TAPPO MIX - BOUCHON MIX - MIX CAP
53
41120
1
DADO - ECROU - NUT
8
41079
1
GUARNIZIONE - JOINT - GASKET
54
41121
1
COPERCHIO - COUVERCLE - COVER
9
41080
1
TAPPO OLIO - BOUCHON HUILE - OIL CAP
55
41122
2
VITE - VIS - SCREW
10
41081
1
GUARNIZIONE - JOINT - GASKET
56
41123
1
LEVA - LEVIER - LEVER
11
41082
1
COPERCHIO - COUVERCLE - COVER
57
41124
1
PERNO - PIVOT- PIN
12
41083
1
LEVA - LEVIER - LEVER
58
41125
1
LEVA - LEVIER - LEVER
13
41073
1
VITE - VIS - SCREW
59
41126
1
NASTRO - BANDE - BAND
14
41085
1
INTERRUT. - INTERRUPT. - SWITCH
60
41127
1
RULLINO - PIN - ROLLER
15
41086
1
CAVO - FIL - CORD
61
41128
1
MOLLA - RESSORT - SPRING
16
41087
1
CAVO - FIL - CORD (GND)
62
41192
1
LAMIERINO - SUPPORT - PLATE (B)
17
41088
1
SFIATO - RENIFLARD - BREATHER
71
36063
1
ETICHETTA - DECAL - LABEL
18
41089
1
GOMMINO - GOMME - GROMMET
72
20058
2
DADO - ECROU - NUT
19
41090
1
FILO GAS - FIL GAS - THROTTLE ROD
73
41131
1
VOLUTA - COUVERCLE - COVER
20
41091
1
KIT: TUBO - TUBE - PIPE
41132
1
KIT: STARTER (Verde-Green)
21
41092
1
KIT: FILT. COMP. - FILT. COM. - COM. FIL.
41188
1
KIT: STARTER (Rosso - Red)
22
41093
1
TUBO MIX - TUBE MIX - MIX PIPE
75
36065
1
ETICHETTA - DECAL - LABEL
23
41094
1
GOMMINO - GOMME - GROMMET
77
41133
1
PULEGGIA - POULIE - PULLEY
24
41095
1
FILTRO - FILTRE - FILTER
78
41134
1
MOLLA - RESSORT - SPRING
25
41096
1
ANELLO - ANNEAUX - CLIP
79
41135
1
CORDA - CORDE - ROPE
26
41097
1
TAPPO - COUVERCLE - CAP
80
35862
1
IMPUGNATURA - POIGNEE - HANDLE
41098
1
CARTER (Rosso-Red)
81
41139
2
VITE - VIS - SCREW
41186
1
CARTER (Verde-Green)
82
41105
1
VITE - VIS - SCREW
28
41012
4
VITE - VIS - SCREW
83
36064
1
ETICHETTA - DECAL - LABEL
29
41100
1
AMMORTIZ. - AMORTIS. - DAMPER
84
41138
1
MOLLA - RESSORT - SPRING
30
41101
1
AMMORTIZ. - AMORTIS. - DAMPER
85
41012
1
VITE - VIS - SCREW
31
41102
2
VITE - VIS - SCREW
86
41140
1
CARBURATORE - CARBURAT. - CARBUR.
32
41103
1
COPERCHIO - COUVERCLE - COVER
87
41141
1
CALLETTORE - TUBULURE - MANIFOLD
33
41104
1
COPERCHIO - COUVERCLE - COVER
88
41142
2
VITE - VIS - BOLT
34
41105
1
VITE - VIS - SCREW
89
41105
2
VITE - VIS - SCREW
35
41106
1
MOLLA - RESSORT - SPRING
90
41193
1
CACCIAVITE - TUORNEVIS - SCREWDRIVER
36
41191
1
PIASTRA - PLATE
91
41099
1
CHIAVE - PLUG (
13 X 19)
37
41107
1
VITE - VIS - SCREW
41143
1
BARRA - GUIDE - BAR
(40 - 1,3 X 3/8")
41108
1
KIT: FRENO - FRAIN - BRAKE (Verde-Green)
41195
1
BARRA - GUIDE - BAR
(40 - 1,3 X .325)
41187
1
KIT: FRENO - FRAIN - BRAKE (Rosso-Red)
41144
1
CATENA - CHAINE
(3/8"-1,3 X 40)
43
41109
1
PROTEZIONE - PROTECTION - GUARD
35974
1
CATENA - CHAINE
(66-.325-1,3)
44
41110
1
MOLLA - RESSORT - SPRING
94
41145
1
PROTEZIONE - PROTECTION - GUARD
45
41111
1
VITE - VIS - SCREW
3
27
41
74
92
93
NOTES
Telaio - Chassis - Frame ( ACTIVE 41.41 ) - Gr . 21 1
23
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
41140
1
CARBURATORE - CARBUR. - CARBUR.
19
41168
1
ALBERO - ARBRE - SHAFT
2
41151
1
FILTRO - FILTRE - SCREEN
20
41169
1
MOLLA - RESSORT - SPRING
3
41152
1
COPERCHIO- COUVERCLE - COVER
21
41170
1
VITE - VIS - SCREW
4
41153
1
VITE - VIS - SCREW
22
41171
1
LEVA - LEVIER - LEVER
5
41154
1
GUARNIZIONE - JOINT - GASKET
23
41172
1
ANELLO ELAST. - CIRCLIP - SNAP RING
6
41155
1
MEMBRANA - MEMBRANE - DIAPHRAGM
24
41173
1
MOLLA - RESSORT - SPRING
7
41156
1
VALVOLA - VALVE - VALVE
25
41174
1
REGISTRO - AIGUILLE - NEEDLE
(L)
8
41157
1
GUARNIZIONE - JOINT - GASKET
26
41175
1
MOLLA - RESSORT - SPRING
9
41158
1
MEMBRANA - MEMBRANE - DIAPHRAGM
27
41176
1
REGISTRO - AIGUILLE - NEEDLE
(H)
10
41159
1
COPERCHIO- COUVERCLE - COVER
28
41177
1
VITE - VIS - SCREW
11
41160
1
MOLLA - RESSORT - SPRING
29
41178
1
VALVOLA - VALVE - VALVE
12
41161
1
VITE - VIS - SCREW
30
41179
1
DISTANZIALE - ENTRETOISE - SPACER
13
41162
1
PERNO - PIVOT - PIN
31
41180
1
MOLLA - RESSORT - SPRING
14
41163
1
LEVA - LEVIER - LEVER
32
41181
1
ALBERO - ARBRE - SHAFT
15
41164
1
TAPPO - BOUCHON - PLUG
33
41182
4
VITE - VIS - SCREW
16
41165
1
VITE - VIS - SCREW
34
41183
2
VITE - VIS - SCREW
17
41166
1
VALVOLA - VALVE - VALVE
35
41184
1
KIT:MEMBRANA - MEMBRANE - DIAPHRAGM
18
41167
1
MOLLA - RESSORT - SPRING
Carburatore - Carburateur - Carburetor Gr . 212
Ref. 41140
(WT-576A)
Anno - Année - Y ear 2008
24
Anno - Année - Y ear 2005/2006
RICAMBI MOTOSEGA
PIECE DET ACHEES TRONçONNEUSE
CHAIN SAW SPARE PARTS
Mod. ACTIVE
51.51 - 56.56 - 62.62
GR. 200 MOTORE - MOTEUR - ENGINE
GR. 201 TELAIO - CHASSIS - FRAME
GR. 203 CARBURATORE - CARBURATEUR - CARBURETOR
25
Anno - Année - Y ear 2005/2006
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
26
Anno - Année - Y ear 2005/2006
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
31216
2
DADO - ECROU - NUT
67
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
2
20191
2
RONDELLA - RONDELLE - WASHER
68
35811
1
TUBO - TUBE - PIPE
3
35413
1
GRIGLIA - GRILLE - SCREEN
69
35127
1
SUPPORTO - SUPPORT - BRACKET
4
20173
1
VITE - VIS - SCREW
70
35517
1
GOMMINO - GOMME - RUBBER
5
35412
1
DADO - ECROU - NUT
71
35037
1
LEVA - LEVIER - LEVER
6
35004
1
MARMITTA - POT D'ECHAPP - MUFFLER
72
35128
1
SUPPORTO - SUPPORT - BRACKET
7
35288
1
SCARICO - DÉFLECTEUR - PLATE
73
35038
1
LEVA - LEVIER - LEVER
8
35079
2
VITE - VIS - SCREW
74
31184
1
RONDELLA - RONDELLE - WASHER
9
35110
2
GUARNIZIONE - JOINT - GASKET
75
35064
1
VITE - VIS - SCREW
10
35152
1
DISTANZIALE - ENTRETOISE - SPACER
76
35238
1
MOLLA - RESSORT - SPRING
11
35821
1
PIPETTA - CACHE BOUGIE - S.P. COVER
77
35224
1
VITE - VIS - SCREW
12
35251
2
VITE - VIS - SCREW
78
31254
1
SPINA - COUPILLE - PIN
13
35789
1
VALVOLA - SOUPAPE - VALVE
79
35518
1
GOMMINO - GOMME - RUBBER
14
20168
4
VITE - VIS - SCREW
80
31722
1
O-RING
15
20770
1
CANDELA - BOUGIE - SPARK PLUG
81
35134
1
TAPPO OLIO - BOUCHE HUILE - OIL CAP
16
35463
1
TUBO - TUBE - PIPE
82
35075
1
RAMPONE - GRIFFE - HOOK
17
35624
1
GUARNIZIONE - JOINT - GASKET
83
35680
1
CARTER
35790
1
KIT: CIL. + PIST. 51.51
84
35105
1
GUARNIZIONE - JOINT - GASKET
35816
1
KIT: CIL. + PIST. 56.56
35787
1
PISTONE - PISTON (
51.51 - 56.56
)
35817
1
KIT: CIL. + PIST. 62.62
35890
PISTONE - PISTON
62.62
19
20574
1
MOLLA - RESSORT - SPRING
20020
2
ANELLO - CIRCLIP - SNAP R. (
51.51-56.56
)
20
35871
1
PIPETTA - CACHE BOUGIE - S.P. COVER
35808
ANELLO - CIRCLIP - SNAP R. (
62.62
)
21
35805
1
GOMMINO - OEILLET - RUBBER
35786
1
KIT: SEGMENTI - SEGMENT - RING (
51.51-56.56
)
22
35766
1
FASCETTA - COLLIER - CLAMP
35806
KIT: SEGMENTI - SEGMENT - RING (
62.62
)
23
35421
1
COLLETTORE - COLLECTEUR - COLLECTOR
88
35784
2
RASAM. - ENTRET. - SPAC. (
51.51 - 56.56
)
24
35292
1
ANELLO - ANNEAU - RING
31129
1
GABBIA - ROULE. BEARING (
51.51-56.56
)
25
35752
2
VITE - VIS - SCREW
31360
GABBIA - ROULE. BEARING (
62.62
)
27
20001
2
VITE - VIS - SCREW
90
31220
1
CHIAVETTA - CLAVETTE - WOODRUFF K.
28
31184
2
RONDELLA - RONDELLE - WASHER
35777
1
ALBERO MOT. - VILEBR. - SHAFT (
51.51
)
29
35797
1
BOBINA - BOBINE - COIL
35780
ALBERO MOT. - VILEBR. - SHAFT (
56.56
)
30
35794
1
PARATIA - CLOISON - BULKHEAD
35783
ALBERO MOT. - VILEBR. - SHAFT (
62.62
)
31
35595
1
COPERCHIO - COUVERCLE - COVER
92
35795
1
VOLANO - VOLANT - FLYWHEEL
32
35203
1
VITE - VIS - SCREW
93
31206
1
RONDELLA - RONDELLE - WASHER
33
20064
2
VITE - VIS - SCREW
94
31271
1
DADO - ECROU - NUT
34
35107
1
GUARNIZIONE - JOINT - GASKET
95
35031
1
FILTRO - FILTRE - FILTER
35
35943
1
PROTEZIONE - PROTECTION
96
35793
1
PARATIA C. - CLOISON C. - COM. BULKHE.
36
35814
1
CARBURATORE - CARBUR. - CARBUR.
97
20878
2
VITE - VIS - SCREW
37
35203
1
VITE - VIS - SCREW
98
35802
1
COPERCHIO - COUVERCLE - COVER
38
35381
1
CONTATTO - RESSORT - SPRING
99
35788
1
POMOLO - POMMETTE - KNURL
39
35200
1
SUPPORTO - SUPPORT - BRAKET
100
35800
1
COFANO - COUVERCLE - COVER
40
20276
2
DADO - ECROU - NUT
101
35656
3
BOCCOLA - ENTRETOISE - SPACER
41
35224
2
VITE - VIS - SCREW
102
35328
1
KIT : GUARNIZIONI - JOINT - GASKET
42
35193
1
GOMMINO - OEILLET - RUBBER
103
35076
2
VITE - VIS - SCREW
43
35034
1
COPER. FILTRO - COUVERCLE - COVER
104
31151
2
O-RING
44
35033
1
BASE FILTRO - SUPPORT - BRACKET
105
21977
1
ESTRATT. - EXTRACT. - FLYWH. EXTRACT.
45
35035
1
OTTURATORE - OBTURATEUR - STOPPER
106
35461
1
CAVETTO - CAVET - CABLE
46
35070
1
MOLLA - RESSORT - SPRING
47
35120
1
COPIGLIA - GOUPILLE - SPLIT PIN
48
35804
1
SUPPORTO - SUPPORT - BRAKET
49
35791
2
VITE - VIS - SCREW
50
20047
1
VITE - VIS - SCREW
51
20278
1
RONDELLA - RONDELLE - WASHER
52
35044
1
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
53
20858
5
VITE - VIS - SCREW
54
35321
5
DISTANZIALE - ENTRETOISE - SPACER
55
35032
5
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
DAL NUMERO DI SERIE
51041000 ( 51 CC )
56
35426
1
LEVA - LEVIER - LEVER
DE NUME'RO DE SERIE
56040950 ( 56 CC )
57
35425
1
SUPPORTO - SUPPORT - BRACKET
FROM SERIAL NUMBER
62040600 ( 62 CC )
58
35486
1
MOLLA - RESSORT - SPRING
59
20878
4
VITE - VIS - SCREW
60
20278
4
RONDELLA - RONDELLE - WASHER
61
20003
2
ANELLO TENUTA - JOINT - SEAL
FINO AL NUMERO DI SERIE
51061500 ( 51 CC )
62
20004
2
CUSCINETTO - ROULEMENT - BEARING
AVANT A' NUMERO DE SERIE
56061500 ( 56 CC )
63
20002
1
VITE - VIS - SCREW
UNTIL SERIAL NUMBER
62061000 ( 62 CC )
64
20064
1
VITE - VIS - SCREW
65
35045
1
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
66
35163
1
TUBO - TUBE - PIPE
18
NOTE
91
85
86
87
89
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
27
Anno - Année - Y ear 2007/2008
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
28
Anno - Année - Y ear 2007/2008
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
31216
2
DADO - ECROU - NUT
66
35163
1
TUBO - TUBE - PIPE
2
20191
2
RONDELLA - RONDELLE - WASHER
67
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
3
35413
1
GRIGLIA - GRILLE - SCREEN
68
35811
1
TUBO - TUBE - PIPE
4
20173
1
VITE - VIS - SCREW
69
35127
1
SUPPORTO - SUPPORT - BRACKET
5
35412
1
DADO - ECROU - NUT
70
35517
1
GOMMINO - GOMME - RUBBER
6
35004
1
MARMITTA - POT D'ECHAPP - MUFFLER
71
35037
1
LEVA - LEVIER - LEVER
7
35288
1
SCARICO - DÉFLECTEUR - PLATE
72
35128
1
SUPPORTO - SUPPORT - BRACKET
8
35079
2
VITE - VIS - SCREW
73
35038
1
LEVA - LEVIER - LEVER
9
35110
2
GUARNIZIONE - JOINT - GASKET
74
31184
1
RONDELLA - RONDELLE - WASHER
10
35152
1
DISTANZIALE - ENTRETOISE - SPACER
75
35064
1
VITE - VIS - SCREW
11
35821
1
PIPETTA - CACHE BOUGIE - S.P. COVER
76
35238
1
MOLLA - RESSORT - SPRING
12
35251
2
VITE - VIS - SCREW
77
35224
1
VITE - VIS - SCREW
13
35789
1
VALVOLA - SOUPAPE - VALVE
78
31254
1
SPINA - COUPILLE - PIN
14
20168
4
VITE - VIS - SCREW
79
35518
1
GOMMINO - GOMME - RUBBER
15
20770
1
CANDELA - BOUGIE - SPARK PLUG
80
31722
1
O-RING
16
35463
1
TUBO - TUBE - PIPE
81
35134
1
TAPPO OLIO - BOUCHE HUILE - OIL CAP
17
35624
1
GUARNIZIONE - JOINT - GASKET
82
35075
1
RAMPONE - GRIFFE - HOOK
35790
1
KIT: CIL. + PIST. 51.51
83
35683
1
CARTER
35816
1
KIT: CIL. + PIST. 56.56
84
35105
1
GUARNIZIONE - JOINT - GASKET
35817
1
KIT: CIL. + PIST. 62.62
35787
1
PISTONE - PISTON (
51.51 - 56.56
)
19
20574
1
MOLLA - RESSORT - SPRING
35890
PISTONE - PISTON
62.62
20
35871
1
PIPETTA - CACHE BOUGIE - S.P. COVER
20020
2
ANELLO - CIRCLIP - SNAP R. (
51.51-56.56
)
21
35805
1
GOMMINO - OEILLET - RUBBER
35808
ANELLO - CIRCLIP - SNAP R. (
62.62
)
22
35766
1
FASCETTA - COLLIER - CLAMP
35786
1
KIT: SEGMENTI - SEGMENT - RING (
51.51-56.56
)
23
35421
1
COLLETTORE - COLLECTEUR - COLLECTOR
35806
KIT: SEGMENTI - SEGMENT - RING (
62.62
)
24
35292
1
ANELLO - ANNEAU - RING
88
35784
2
RASAM. - ENTRET. - SPAC. (
51.51 - 56.56
)
25
35752
2
VITE - VIS - SCREW
31129
1
GABBIA - ROULE. BEARING (
51.51-56.56
)
27
21463
2
VITE - VIS - SCREW
31360
GABBIA - ROULE. BEARING (
62.62
)
28
31184
2
RONDELLA - RONDELLE - WASHER
90
31220
1
CHIAVETTA - CLAVETTE - WOODRUFF K.
29
35940
1
BOBINA - BOBINE - COIL
35777
1
ALBERO MOT. - VILEBR. - SHAFT (
51.51
)
30
35794
1
PARATIA - CLOISON - BULKHEAD
35780
ALBERO MOT. - VILEBR. - SHAFT (
56.56
)
31
35595
1
COPERCHIO - COUVERCLE - COVER
35783
ALBERO MOT. - VILEBR. - SHAFT (
62.62
)
32
35203
1
VITE - VIS - SCREW
92
35963
1
VOLANO - VOLANT - FLYWHEEL
33
20064
2
VITE - VIS - SCREW
93
31206
1
RONDELLA - RONDELLE - WASHER
34
35107
1
GUARNIZIONE - JOINT - GASKET
94
31271
1
DADO - ECROU - NUT
35
35943
1
PROTEZIONE - PROTECTION
95
35031
1
FILTRO - FILTRE - FILTER
36
35814
1
CARBURATORE - CARBUR. - CARBUR.
96
35793
1
PARATIA C. - CLOISON C. - COM. BULKHE.
37
35203
1
VITE - VIS - SCREW
97
20878
2
VITE - VIS - SCREW
38
35381
1
CONTATTO - RESSORT - SPRING
98
35802
1
COPERCHIO - COUVERCLE - COVER
39
35200
1
SUPPORTO - SUPPORT - BRAKET
99
35788
1
POMOLO - POMMETTE - KNURL
40
20276
2
DADO - ECROU - NUT
100
35800
1
COFANO - COUVERCLE - COVER
41
35224
2
VITE - VIS - SCREW
101
35656
3
BOCCOLA - ENTRETOISE - SPACER
42
35193
1
GOMMINO - OEILLET - RUBBER
102
35328
1
KIT : GUARNIZIONI - JOINT - GASKET
43
35034
1
COPER. FILTRO - COUVERCLE - COVER
103
35076
2
VITE - VIS - SCREW
44
35033
1
BASE FILTRO - SUPPORT - BRACKET
104
31151
2
O-RING
45
35035
1
OTTURATORE - OBTURATEUR - STOPPER
105
21977
1
ESTRATT. - EXTRACT. - FLYWH. EXTRACT.
46
35070
1
MOLLA - RESSORT - SPRING
47
35120
1
COPIGLIA - GOUPILLE - SPLIT PIN
48
35804
1
SUPPORTO - SUPPORT - BRAKET
49
35791
2
VITE - VIS - SCREW
50
20047
1
VITE - VIS - SCREW
51
20278
1
RONDELLA - RONDELLE - WASHER
52
35044
1
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
53
20858
5
VITE - VIS - SCREW
54
35321
5
DISTANZIALE - ENTRETOISE - SPACER
55
35032
5
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
DAL NUMERO DI SERIE
51W070001 ( 51 CC )
56
35426
1
LEVA - LEVIER - LEVER
DE NUME'RO DE SERIE
56W070001 ( 56 CC )
57
35425
1
SUPPORTO - SUPPORT - BRACKET
FROM SERIAL NUMBER
62W070001 ( 62 CC )
58
35486
1
MOLLA - RESSORT - SPRING
59
20878
4
VITE - VIS - SCREW
60
20278
4
RONDELLA - RONDELLE - WASHER
61
20003
2
ANELLO TENUTA - JOINT - SEAL
FINO AL NUMERO DI SERIE
51W080500 ( 51 CC )
62
20004
2
CUSCINETTO - ROULEMENT - BEARING
AVANT A' NUMERO DE SERIE
56W080600 ( 56 CC )
63
20002
1
VITE - VIS - SCREW
UNTIL SERIAL NUMBER
62W080300 ( 62 CC )
64
20064
1
VITE - VIS - SCREW
65
35045
1
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
18
NOTE
91
85
86
87
89
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
29
Anno - Année - Y ear 2009
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
30
Anno - Année - Y ear 2009
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
31216
2
DADO - ECROU - NUT
57
35070
1
MOLLA - RESSORT - SPRING
2
20191
2
RONDELLA - RONDELLE - WASHER
58
35120
1
COPIGLIA - GOUPILLE - SPLIT PIN
3
35413
1
GRIGLIA - GRILLE - SCREEN
59
35804
1
SUPPORTO - SUPPORT - BRAKET
4
20173
1
VITE - VIS - SCREW
60
35791
2
VITE - VIS - SCREW
5
20879
1
DADO - ECROU - NUT
61
36217
1
COPERCHIO - COUVERCLE - COVER
6
35004
1
MARMITTA - POT D'ECHAPP - MUFFLER
62
35788
1
POMOLO - POMMETTE - KNURL
7
35288
1
SCARICO - DÉFLECTEUR - PLATE
63
20064
1
VITE - VIS - SCREW
8
35079
2
VITE - VIS - SCREW
64
35656
3
BOCCOLA - ENTRETOISE - SPACER
9
35110
2
GUARNIZIONE - JOINT - GASKET
65
35803
2
VITE - VIS - SCREW
10
35152
1
DISTANZIALE - ENTRETOISE - SPACER
66
36215
1
COFANO - COUVERCLE - COVER
11
35251
2
VITE - VIS - SCREW
67
35821
1
PIPETTA - CACHE BOUGIE - S.P. COVER
12
35789
1
VALVOLA - SOUPAPE - VALVE
68
20574
1
MOLLA - RESSORT - SPRING
13
20168
4
VITE - VIS - SCREW
69
35871
1
PIPETTA - CACHE BOUGIE - S.P. COVER
14
20770
1
CANDELA - BOUGIE - SPARK PLUG
70
35683
1
CARTER
15
35463
1
TUBO - TUBE - PIPE
71
35105
1
GUARNIZIONE - JOINT - GASKET
35790
KIT: CIL. + PIST.
51.51
72
35075
1
RAMPONE - GRIFFE - HOOK
35816
KIT: CIL. + PIST.
56.56
73
20878
2
VITE - VIS - SCREW
35817
KIT: CIL. + PIST.
62.62
74
20047
1
VITE - VIS - SCREW
17
35624
1
GUARNIZIONE - JOINT - GASKET
75
20278
1
RONDELLA - RONDELLE - WASHER
35787
PISTONE - PISTON (
51.51 - 56.56
)7635044
1
ANTIVIBRANTE - AMMORTIS. - SHOCK ABS.
35890
PISTONE - PISTON
62.62
77
20858
5
VITE - VIS - SCREW
20020
ANELLO - CIRCLIP - SNAP R. (
51.51-56.56
)
78
35321
5
DISTANZIALE - ENTRETOISE - SPACER
35808
ANELLO - CIRCLIP - SNAP R. (
62.62
)
79
35032
5
ANTIVIBRANTE - AMMORTIS. - SHOCK ABS.
35786
KIT:SEGMENTI - SEGMENT - RING (
51.51-56.56
)
80
20878
4
VITE - VIS - SCREW
35806
KIT: SEGMENTI - SEGMENT - RING (
62.62
)8120278
4
RONDELLA - RONDELLE - WASHER
21
35784
2
RASAM. - ENTRET. - SPAC. (
51.51 - 56.56
)
82
20003
2
ANELLO TENUTA - JOINT - SEAL
31129
GABBIA - ROULE. BEARING (
51.51 - 56.56
)
83
20004
2
CUSCINETTO - ROULEMENT - BEARING
31360
GABBIA - ROULE. BEARING (
62.62
)
84
20064
1
VITE - VIS - SCREW
23
31220
1
CHIAVETTA - CLAVETTE - WOODRUFF K.
85
35045
1
ANTIVIBRANTE-AMMORTIS.-SHOCK ABS.
35777
ALBERO MOT. - VILEBR. - SHAFT (
51.51
)8620002
1
VITE - VIS - SCREW
35780
ALBERO MOT. - VILEBR. - SHAFT (
56.56
)
87
35127
1
SUPPORTO - SUPPORT - BRACKET
35783
ALBERO MOT. - VILEBR. - SHAFT (
62.62
)
88
35163
1
TUBO - TUBE - PIPE
25
35963
1
VOLANO - VOLANT - FLYWHEEL
89
35811
1
TUBO - TUBE - PIPE
26
31206
1
RONDELLA - RONDELLE - WASHER
90
35769
1
VALVOLA - SOUPAPE - AIR-PURGE
27
31271
1
DADO - ECROU - NUT
91
35517
1
GOMMINO - GOMME - RUBBER
28
21977
1
ESTRATT. - EXTRACT. - FLYWH. EXTRACT.
92
35518
1
GOMMINO - GOMME - RUBBER
29
35766
1
FASCETTA - COLLIER - CLAMP
93
31254
1
SPINA - COUPILLE - PIN
30
35421
1
COLLETTORE - COLLECTEUR - COLLECTOR
94
35224
1
VITE - VIS - SCREW
31
35292
1
ANELLO - ANNEAU - RING
95
35238
1
MOLLA - RESSORT - SPRING
32
36045
1
GOMMINO - OEILLET - RUBBER
96
35064
1
VITE - VIS - SCREW
33
35752
2
VITE - VIS - SCREW
97
31184
1
RONDELLA - RONDELLE - WASHER
34
36216
1
PARATIA - CLOISON - BULKHEAD
98
35038
1
LEVA - LEVIER - LEVER
35
36025
1
GOMMINO - OEILLET - RUBBER
99
35128
1
SUPPORTO - SUPPORT - BRACKET
36
35595
1
COPERCHIO - COUVERCLE - COVER
100
35037
1
LEVA - LEVIER - LEVER
37
35203
1
VITE - VIS - SCREW
101
35134
1
TAPPO OLIO - BOUCHE HUILE - OIL CAP
38
20064
2
VITE - VIS - SCREW
102
31722
1
O-RING
39
35203
1
VITE - VIS - SCREW
103
36307
1
PARATIA C. - CLOISON C. - COM. BULKHE.
40
35978
1
CONTATTO - RESSORT - SPRING
104
35328
1
KIT : GUARNIZIONI - JOINT - GASKET
41
35940
1
BOBINA - BOBINE - COIL
105
22563
4
RONDELLA - RONDELLE - WASHER
42
20278
2
RONDELLA - RONDELLE - WASHER
106
22562
2
RONDELLA - RONDELLE - WASHER
43
21463
2
VITE - VIS - SCREW
45
35107
1
GUARNIZIONE - JOINT - GASKET
46
35814
1
CARBURATORE - CARBUR. - CARBUR.
47
35486
1
MOLLA - RESSORT - SPRING
48
35425
1
SUPPORTO - SUPPORT - BRACKET
49
35426
1
LEVA - LEVIER - LEVER
50
35200
1
SUPPORTO - SUPPORT - BRAKET
51
20276
2
DADO - ECROU - NUT
52
35224
2
VITE - VIS - SCREW
DAL NUMERO DI SERIE
51090001 ( 51 CC )
53
35031
1
FILTRO - FILTRE - FILTER
DE NUME'RO DE SERIE
56090001 ( 56 CC )
54
35033
1
BASE FILTRO - SUPPORT - BRACKET
FROM SERIAL NUMBER
62090001 ( 62 CC )
55
35034
1
COPER. FILTRO - COUVERCLE - COVER
56
35035
1
OTTURATORE - OBTURATEUR - STOPPER
NOTES
22
124
1
20 1
1
2
16
18
1
19
Motore - Moteur - Engine ( ACTIVE 51.51 - 56.56 - 62.62 ) - Gr . 200
31
Anno - Année - Y ear 2008
Telaio - Chassis - Frame (ACTIVE 51.51 - 56.56 - 62.62 ) - Gr. 201
32
Anno - Année - Y ear 2008
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
35065
4
VITE - VIS - SCREW
67
35399
1
LEVA 1 - LEVIER 1- LEVER 1
2
35654
1
MANICO - POIGNEE - HANDLE
68
35593
1
SEEGER - ANNEAUX - RING
3
35687
1
GOMMINO - OEILLET - EYELET
69
20278
1
RONDELLA - RONDELLE - WASHER
4
35803
4
VITE - VIS - SCREW
70
35511
2
VITE - VIS - SCREW
5
35656
6
BOCCOLA - ENTRETOISE - SPACER
35450
1
COPER. - COUVER. - COVER (Verde-Green)
36128
1
CARTER (Verde - Green)
35952
1
COPER. - COUVER. - COVER (Rosso-Red)
36129
1
CARTER (Rosso - Red)
72
35593
1
SEEGER - ANNEAUX - RING
7
35215
1
CORDA - CORDE - ROPE
35449
1
COPER. - COUVER. - COVER (Verde-Green)
8
35444
1
IMPUGNATURA - POIGNEE - HANDLE
35953
1
COPER. - COUVER. - COVER (Rosso-Red)
9
20278
2
RONDELLA - RONDELLE - WASHER
74
35749
1
PERNO - AXE - CLEVIS PIN
10
35086
1
SUPPORTO - SUPPORT - BRACKET
75
35456
1
BOCCOLA - ENTRETOISE - SPACER
11
31286
1
MOLLA - RESSORT - SPRING
76
35397
1
MOLLA - RESSORT - SPRING
12
35813
2
VITE - VIS - SCREW
77
35457
1
DADO - ECROU - NUT
13
35412
1
DADO - ECROU - NUT
78
35474
1
DADO - ECROU - NUT
14
35703
1
PULEGGIA - POULIE - PULLEY
79
36015
1
PARAMANO - PROTECTION - GUARD
15
35701
1
CAMMA - SUPPORT - BRACKET
80
35455
1
PERNO - AXE - CLEVIS PIN
16
35415
2
CRICCHETTO - CLIQUET - PAWL
81
35512
1
VITE - VIS - SCREW
17
35702
1
MOLLA - RESSORT - SPRING
82
35452
1
PERNO - AXE - CLEVIS PIN
18
35796
1
VOLUTA - COUVERCLE - COVER
83
35400
1
LEVA 2 - LEVIER 2- LEVER 2
19
31290
1
PESCANTE - PIVOT - PIN
84
35454
1
PERNO - AXE - CLEVIS PIN
20
31665
1
MOLLA - RESSORT - SPRING
35459
1
COPER. - COUVER. - COVER (Verde-Green)
21
35020
1
TUBO - TUBE - PIPE
35955
1
COPER. - COUVER. - COVER (Rosso-Red)
22
35394
1
CORPO POM. - CORPS POM. - PUMP BODY
86
35803
2
VITE - VIS - SCREW
35298
1
TASSELLO-TASSEAU-DOWEL(Verde-Green)
35395
1
CARTER (Verde - Green)
35957
1
TASSELLO-TASSEAU-DOWEL (Rosso-Red)
35954
1
CARTER (Rosso - Red)
24
35021
1
POZZETTO - PUISARD - TRAP
36132
1
FRENO-FREINE-BRAKE (Verde-Green)
25
35367
1
COPERCHIO - COUVERCLE - COVER
36133
1
FRENO-FREINE-BRAKE (Rosso - Red)
26
35294
1
FERMO - GUIDE - DRIVE
36130
1
AVVIAM.-LANC.-START. (Verde-Green)
27
35393
1
POMPA - POMPE - PUMP
36131
1
AVVIAM.-LANC.-START. (Rosso - Red)
28
21069
1
PERNO - PIVOT - PIN
90
31472
1
PROTEZIONE - PROTECTION - GUARD
29
35043
1
REGISTRO - VIS - SCREW
35970
1
BARRA-GUIDE-BAR
40 CM-.325-1,3
30
35361
1
GOMMINO - OEILLET - EYELET
35971
1
BARRA-GUIDE-BAR
45 CM-.325-1,5
33
35366
1
VITE S.F. - VIS - SCREW
35972
1
BARRA-GUIDE-BAR
40 CM-.325-1,5
34
35364
1
GHIERA - EMBOUT - METAL RING
35973
1
BARRA-GUIDE-BAR
45 CM-3/8"-1,5
35
35434
1
LAMIERINO - SEPARATEUR - SHEET
35979
BARRA-GUIDE-BAR
50 CM-3/8"-1,5
36
35158
2
VITE - VIS - SCREW
35974
1
CATENA-CHAINE
66 - .325 - 1,3
37
35207
1
LAMIERINO - SEPARATEUR - SHEET
35975
1
CATENA-CHAINE
72 - .325 - 1,5
38
35208
1
LAMIERINO - SEPARATEUR - SHEET
35976
1
CATENA-CHAINE
66 - .325 - 1,5
39
20058
2
DADO - ECROU - NUT
35977
1
CATENA-CHAINE
64 - 3/8" - 1,5
40
35365
1
RONDELLA - RONDELLE - WASHER
35980
CATENA-CHAINE 72
- 3/8" - 1,5
41
35156
1
GABBIA - ROULEMENT - BEARING
93
35029
1
NOTTOLINO - PIVOT - PIN
42
35144
1
CAMPANA - TAMBOUR - DRUM (
.325
)9435447
1
POMPA COM. - POMPE COM. - COM. PUMP
42
35815
1
CAMPANA - TAMBOUR - DRUM (
3/8"
)9535143
1
FRIZIONE - EMBRAYAGE - CLUTCH
43
35024
1
RONDELLA - RONDELLE - WASHER
96
31360
1
GABBIA - ROULEMENT - BEARING
44
35130
1
MOLLA - RESSORT - SPRING
35135
1
ANELLO - GUIDE - DRIVE
(.325)
45
35023
1
KIT
: PATTINI - MACHOIRES - SHOES
35931
1
ANELLO - GUIDE - DRIVE
(3/8")
46
35022
1
MOZZO - MOYEUX - HUB
98
35136
1
CAMPANA - TAMBOUR - DRUM
47
35133
1
O-RING
35358
1
KIT: CAMPANA - TAMBOUR - DRUM
(.325)
48
35046
1
TAPPO MIX - BOUCHE MIX - MIX CAP
35932
1
KIT: CAMPANA - TAMBOUR - DRUM
(3/8")
35690
1
SERBAT. - RESERV. - TANK (Verde-Green)
100
20425
1
CHIAVE - SPANNER D.4
35958
1
SERBAT. - RESERV. - TANK (Rosso-Red)
101
20426
1
CHIAVE - SPANNER D. 5
50
35423
1
LEVA - LEVIER - LEVER
102
31328
1
CHIAVE - SPANNER 13 X 19
51
35427
1
MOLLA - RESSORT - SPRING
103
21012
1
CACCIAVITE - SCREWDRIVER
52
35424
1
LEVA - LEVIER - LEVER
104
35908
1
KIT ATTREZZI - TOOL KIT
53
35119
1
PERNO - PIVOT - PIN
105
36106
BOCCOLA - ENTRETOISE - SPACER
54
35485
1
PERNO - PIVOT - PIN
106
20173
1
VITE - VIS - SCREW
55
35163
2
TUBO - TUBE - PIPE
56
21775
1
FILTRO - FILTRE - FILTER
57
35709
1
TUBO - TUBE - PIPE
58
35747
1
SPUGNA - EPONGE - SPONGE
59
20100
1
SFIATO - SOUPAPA - VALVE
60
20060
1
DADO - ECROU - NUT
35822
1
SERBAT. - RESERV. - TANK (Verde-Green)
35959
1
SERBAT. - RESERV. - TANK (Rosso-Red)
62
35451
1
PROTEZIONE - PROTECTION - GUARD
63
35398
1
NASTRO - RUBAN - TAPE
64
35092
1
SPINA - PIVOT - PIN
65
35510
3
VITE - VIS - SCREW
66
35396
1
MOLLA - RESSORT - SPRING
99
89
6
23
97
61
71
73
85
91
92
87
88
49
NOTE
Telaio - Chassis - Frame (ACTIVE 51.51 - 56.56 - 62.62 ) - Gr. 201
33
Carburatore - Carburateur - Carburetor Gr . 203
RIF
COD
RIF
COD
N° / PQDESCRIZIONE - DESCRIPTION
N° / PQDESCRIZIONE - DESCRIPTION
REF
P / N
REF
P / N
1
35190
1
VITE - VIS - SCREW
16
20241
1
PERNO - PIVOT - PIN
2
35189
1
MOLLA - RESSORT - SPRING
17
35167
1
VITE - VIS - SCREW
3
35188
1
VITE - VIS - SCREW
18
35170
1
GUARNIZIONE - JOINT - GASKET
4
35597
1
COPERCHIO - COUVERCLE - COVER
19
35171
1
MEMBRANA - MEMBRANE - DIAPHRAGM
5
35186
1
GUARNIZIONE - JOINT - GASKET
20
35173
4
VITE - VIS - SCREW
6
35185
1
MEMBRANA - MEMBRANE - DIAPHRAGM
21
35172
1
COPERCHIO - COUVERCLE - COVER
7
35184
1
FILTRO - FILTRE - FILTER
23
35982
1
VITE REGOLAZIONE
8
35183
1
VITE - VIS - SCREW
24
35982
1
VITE REGOLAZIONE
9
35182
1
LEVA - LEVIER - LEVER
26
35177
1
MOLLA - RESSORT - SPRING
10
35173
1
VITE - VIS - SCREW
27
35520
1
ASSE - AXE - PIN
11
35519
1
CLIP
28
35183
1
VITE - VIS - SCREW
13
20243
1
SPILLO - PIVOT - PIN
29
35332
1
FARFALLA - SOUPAPE - VALVE
14
35165
1
MOLLA - RESSORT - SPRING
30
41164
1
TAPPO - BOUCHON - PLUG
15
20239
1
LEVETTA - LEVIER - LEVER
31
35823
1
KIT : MEMBR. - MEMBR. - DIAPH.
Ref. 35814
(WT-710)
Anno - Année - Y ear 2008
NOTES
34
Loading...
