Page 1
19751

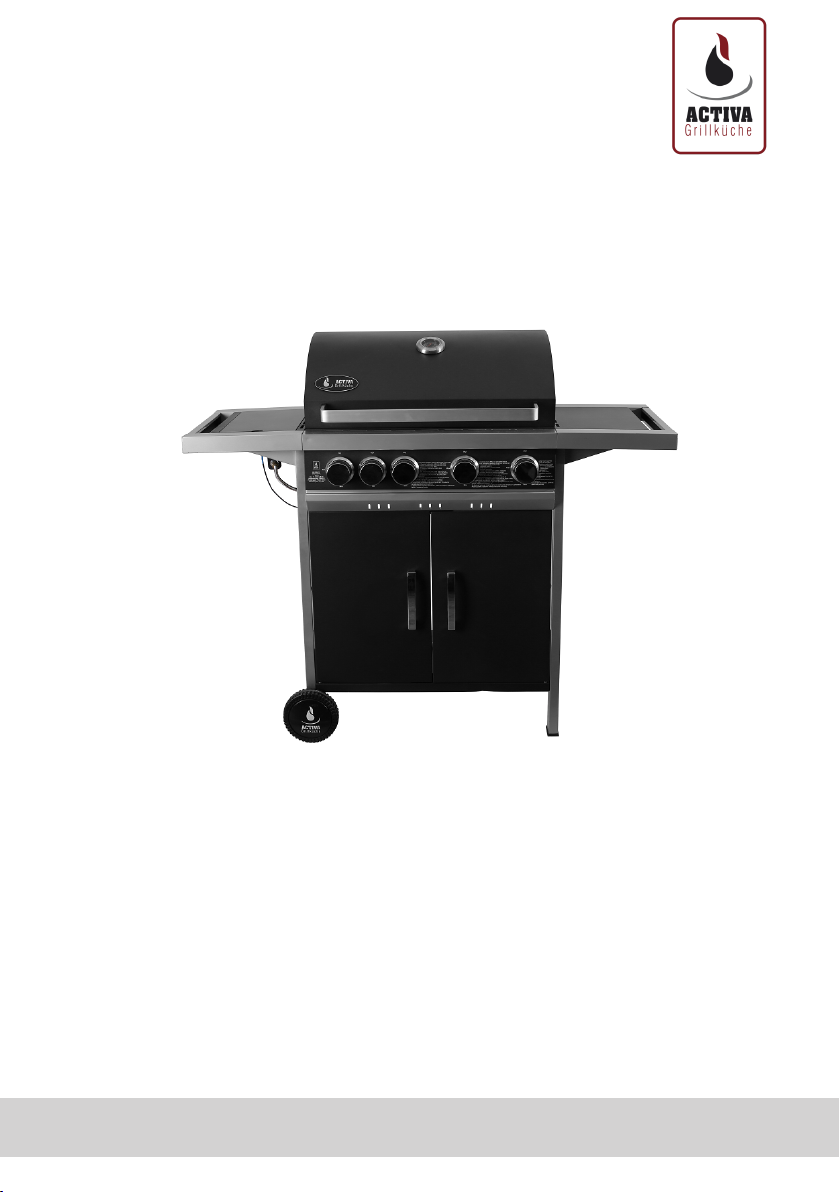

Plynový gril
Nevada (19751)
Montáž a návod k obsluze
Překlad originálního návodu k obsluze
Před uvedením do provozu je nutno přečíst!
Nedodržování údajů tohoto návodu může mít za následek omezení funk-
ce nebo poškození přístroje, jiné věcné škody jakož i poranění osob.
Před každou montáží a před každým uvedením do užívání si proto přečtěte odpovídající kapitolu tohoto ná-
vodu. Dodržujte pracovní postup v předem určeném pořadí a respektujte uvedené bezpečnostní pokyny.
Tento návod je součástí výrobku. Uschovejte si ho proto společně s výrobkem a předejte ho každému dalšímu uživateli.
Page 2
Obsah
Technické údaje ...........................................................................................................................................3
Rozsah dodávky ..........................................................................................................................................4
Sáček se šrouby ....................................................................................................................................4
Rozložený výkres .........................................................................................................................................5
Ovládací prvky ............................................................................................................................................6
Funkce .........................................................................................................................................................6
Použití ........................................................................................................................................................7
Záruka a vyloučení záruky ...........................................................................................................................7
Bezpečnostní pokyny ..................................................................................................................................8
Denice použitých pokynů ...................................................................................................................8
Nebezpečí „Horké povrchy a díly“..........................................................................................................9
Nebezpečí „Plyn se lehce zapálí" .........................................................................................................10
Nebezpečí „Plyn vypudí kyslík“ ...........................................................................................................11
Montáž ......................................................................................................................................................12
Realizace montáže ....................................................................................................................................13
Připojení a odpojení plynové bomby .........................................................................................................21
Připojení plynové bomby ....................................................................................................................21
Obsluha .....................................................................................................................................................23
Zprovoznění grilu ...............................................................................................................................23
Ukončení provozu grilu .......................................................................................................................24
Čištění .......................................................................................................................................................25
Gril .....................................................................................................................................................25
Plynový systém ..................................................................................................................................25
Údržba ......................................................................................................................................................26
Pokyny pro životní prostředí a likvidační opatření .....................................................................................26
Hledání chyb a odstranění poruch .............................................................................................................27
Návod k použití bomb se zkapalněným plynem ........................................................................................29
2
Page 3
Technické údaje
Atesty
K
0598/15
I
0359CR00774
Model
Gril
19751 / GB2515CS-L
Kategorie zařízení
I
Celková hmotnost
cca 34 kg
Rozmě
123 x 50 x 106cm
Plynová i
Tepelný výkon
13.6 kW
Druh plynu
kapalný plyn (propan, butan, propan/butan)
Plynová láhev
plynová láhev dostupná na trhu hmotnosti 3, 5 nebo 11 kg
Tlak plyn
Plynová hadice
Zapalování
piezoelektrické zapalování
Regulace plamene
plynulá od 0 do max.
Průměr trysky
0,8 mm
ontrolní číslo C€
dentifikační číslo výrobku
ry (š. x v. x h.)
nstalace
3B/P (37)
u
37 mBar
atestována C€ značkou ohebná hadice (max. délka 1,5 m)
3
Page 4

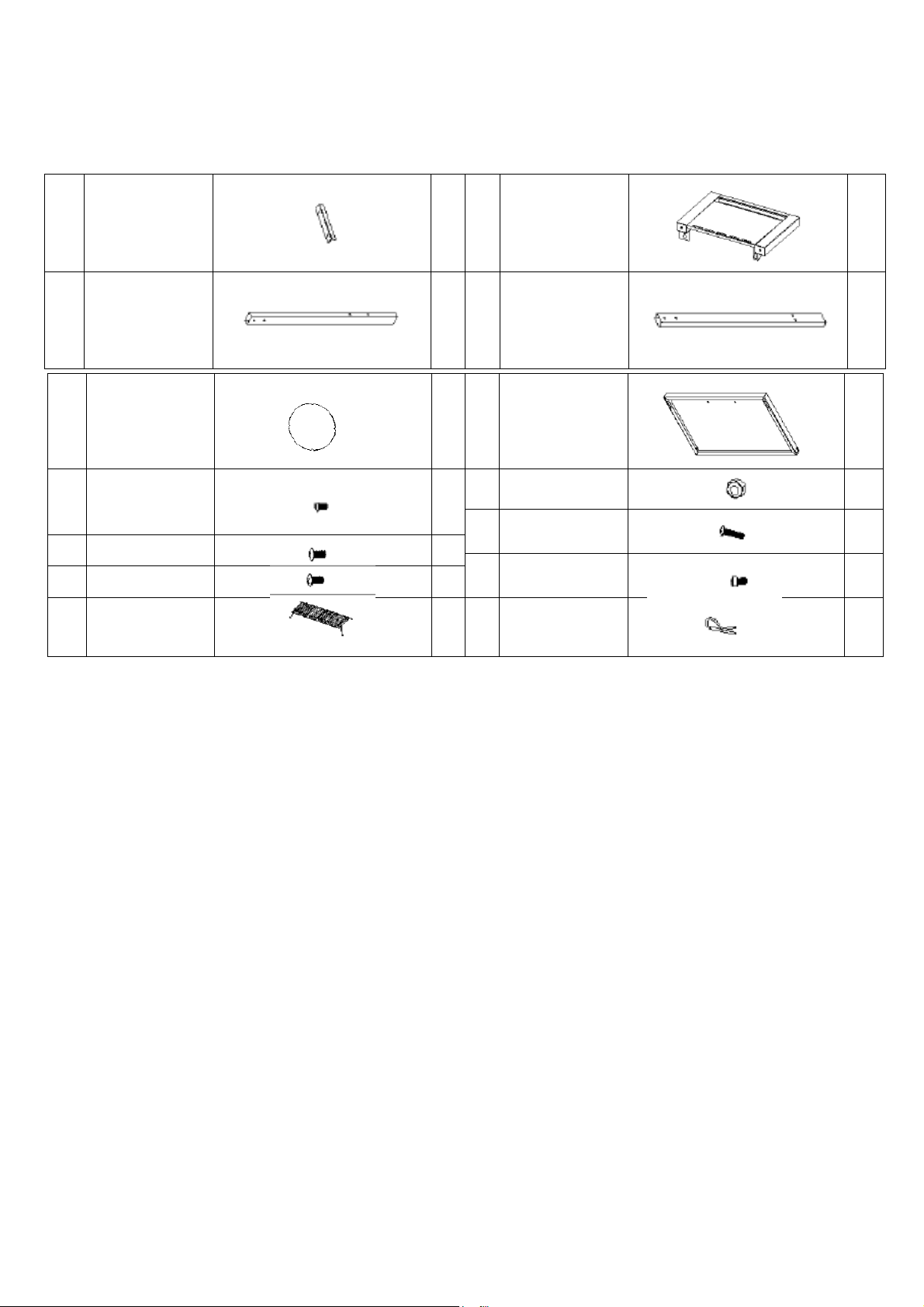

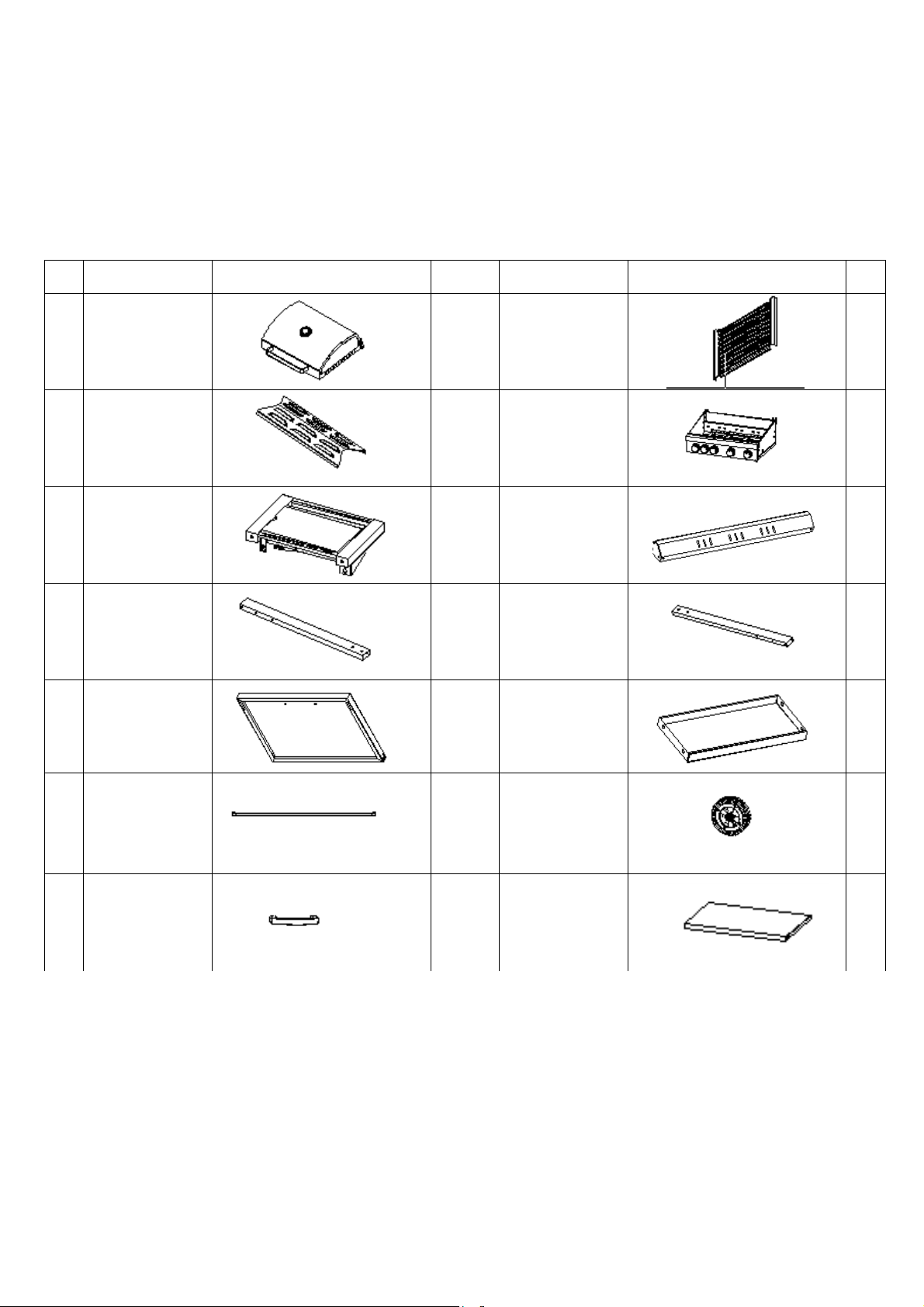

Soupis montážních dílů
P.č
.
čísl
čísl
název dílu obrázek dílu
1
3 kryt hořáku
5
levá boční police rám dveří
7
9 levé dveře
víko grilový rošt
levá zadní
noha
o. název dílu obrázek dílu
1
4
člen mísy ohniště
1
1
levá přední noha
boční podpěra
1
vozíku
o
3
1
1
1
2
11
13 držák dveří dolní police
osa kolečko
1
2
2
1
4
Page 5
15 omezovač dveří
pravá boční police
M4’10 šroub
-----M6*38 šroub
M6*12 šroub
r
pravá zadní
17
noha
1
pravá přední noha
1
1
1
19
21
23
25
27
ošt k ohřívání
poklop pravé dveře
2
M10 matice
6
M5*12 šroub
M6*12 šroub
4
18
1
závlačka
1
2
8
2
2
5
Page 6

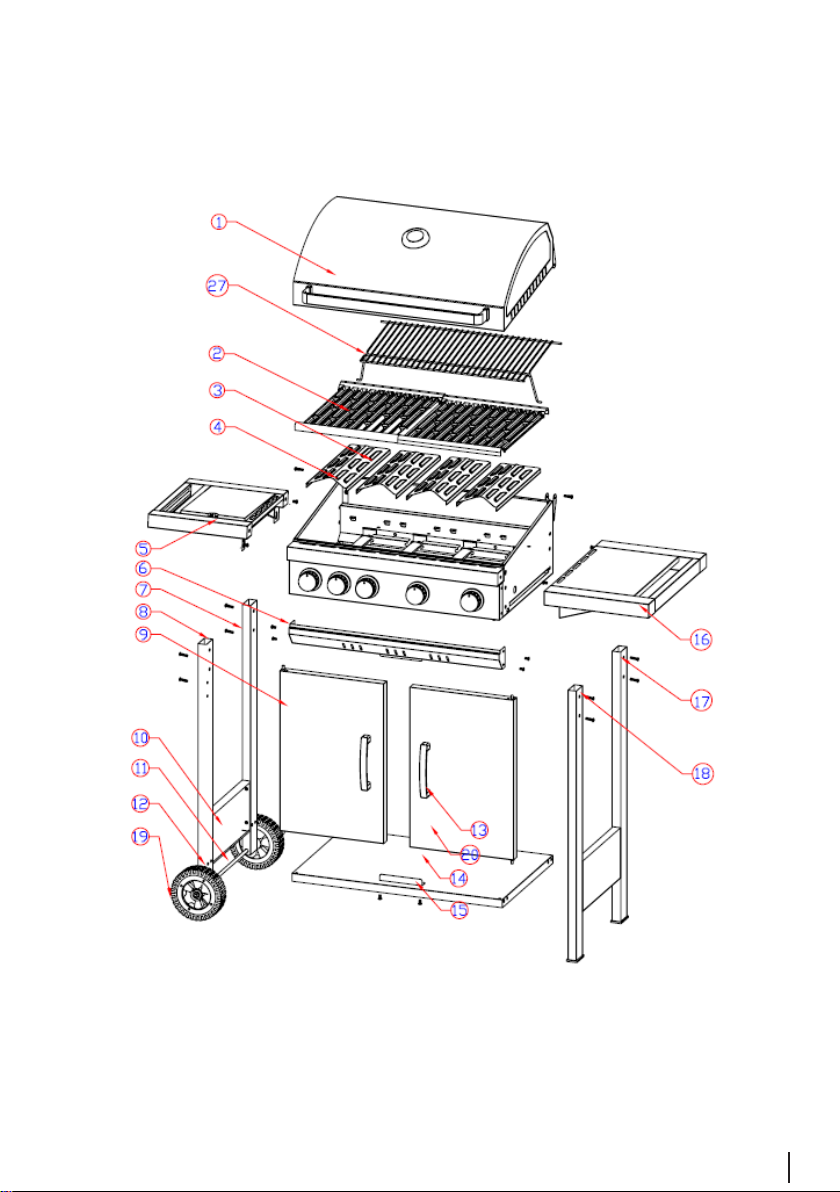

Rozložený výkres
5
Page 7

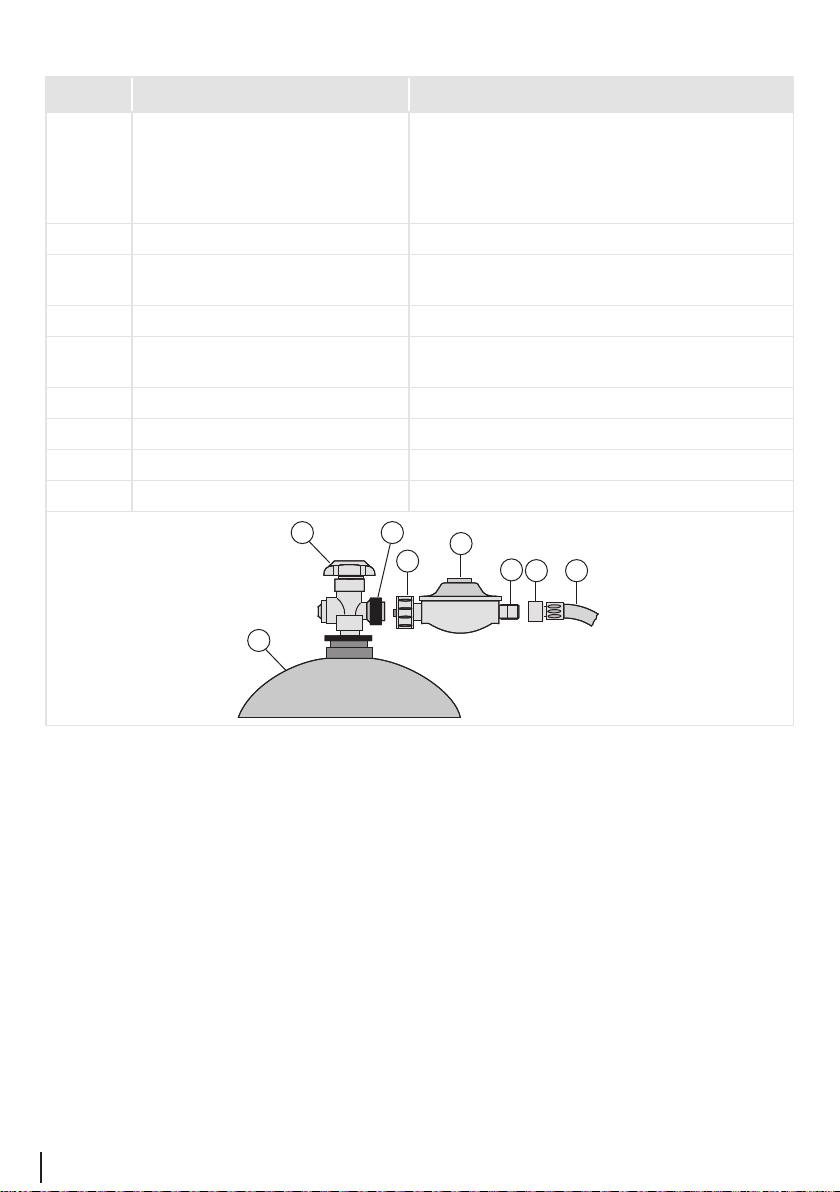

Ovládací prvky
Pol.* Označení Funkce
A Regulátor plamenu Naplnit hořák plynem pro zapalování (stisknout, otočit na
pozici „velký plamen" a držet stisknutý).
Po zapálení nastavit přívod tepla (otáčet) pro strany hořáku.
G0 Plynová bomba Nádoba na hořlavinu
G1 Ventil bomby Dělící bezpečnostní zařízení; plynovou bombu otevřít (otáčet
vlevo) a zavřít (otáčet vpravo)
G2 Závit ventilu plynové bomby Spojení plynová bomba - redukční ventil
G3 Převlečná matice - redukční ventil Připojení plynové bomby (otáčet doleva) a odpojení (otáčet
doprava).
G4 Redukční ventil Redukce tlaku plynu.
G5 Spojovací závit - redukční ventil Spojení redukční ventil - plynová hadice
G6 Převlečnou matici Spojení redukční ventil - plynová hadice
G7 Plynová hadice Přívod plynu k hořáku.
G1 G2
G0
G3
G4
G5
G6 G7
Funkce
S otevřeným ventilem bomby (G1) a regulátorem plamene (A) proudí plyn plynovou hadicí (G7) a regulačním členem do
hořáku (griovací jednotka) (1).
Tepelný výkon stran hořáku může být regulován regulátorem plamene (A).
6
Page 8
Použití
Použití v souladu s určením
Gril je plynový grilovací přístroj, který je určen pro grilování venku. Použití v souladu s určením je dodrženo tehdy, bude-li
použit výhradně k přípravě potravin vhodných ke grilování a přitom budou dodrženy všechny údaje tohoto návodu.
Jenom k soukromému použití!
Použití v rozporu s určením
Jiné použití nebo překročení uvedeného rozsahu použití je nepřípustné. Toto platí obzvláště pro následující, rozumně
předvídatelná chybná použití.
• Gril neprovozujte s dřevěným uhlím ani jiným palivem, s výjimkou zkapalněného plynu (propan/butan).
• Gril nepoužívejte jako místo k vaření a nestavte na něj hrnce ani pánve.
• Gril nepoužívejte jako topení.
Gril nepoužívejte pro ohřev látek a materiálů, s výjimkou potravin určených pro grilování.
• Záruka zaniká a jakákoliv zodpovědnost přechází na vykonávajícího:
• nebude-li gril použit k danému účelu.
• bude-li gril zprovozněn, navzdory viditelné vadě nebo neúplné montáži.
• budou-li na grilu provedeny technické změny.
• bude-li použito nevhodné příslušenství, které není pro tento gril výslovně povoleno (při pochybách se prosím obraťte
na servisní službu)
7
Page 9
Bezpečnostní pokyny
Denice použitých pokynů
Upozornění na nebezpečí a důležité informace budou v tomto návodu pro použití vyjadřovány následujícími piktogramy a
signálními slovy:
Bezpečnostní pokyny
Piktogram a signální slovo
Upozornění na ...
... možnost nebezpečí, která, nebudou-li učiněna uvedená opatření,
mohou mít za následek těžké poranění osob nebo věcné škody.
Nebezpečí
... možnost nebezpečí, které, nebudou-li učiněna uvedená opatření,
Pozor
Pokyny k použití
Piktogram
mohou mít za následek věcné škody.
Upozornění na ...
... nápomocnou funkci nebo užitečný tip.
8
Page 10
Nebezpečí „Horké povrchy a díly“
Během provozu se některé díly grilu velmi zahřejí, obzvláště v blízkosti ohniště.
Možné následky:
• Těžké popáleniny při doteku dílů v blízkosti ohniště.
• Oheň nebo doutnající oheň vyskytují-li se v blízkosti grilu hořlavé materiály nebo látky.
Bezpečnostní opatření před grilováním:
• Umístění grilu vyberte tak, aby
• se v blízkosti grilu nenacházejí hořlavé materiály nebo látky nebo zda do něj nemohou vniknout. Minimální odstup k hořlavým materiálům nebo látkám: 2 m nad a 1 m
bočně. Odstup k těžce vznětlivým materiálům nebo látkám, např. domovním stěnám:
minimálně 0,25 m.
– se gril nacházel na rovné, dostatečně velké ploše. Během provozu grilem nikdy ne-
pohybujte.
Bezpečnostní opatření během grilování:
• Používejte grilovací rukavice.
• Gril nikdy nenechávejte bez dozoru. Obzvláště dbejte na to, aby se v blízkosti grilu nepohybovaly děti ani domácí zvířata.
9
Page 11
Nebezpečí „Plyn se lehce vznítí"
Zkapalněný plyn se velmi snadno vznítí a shoří explozivně.
Možné následky:
• Těžké újmy na zdraví nebo věcné škody, zapálí-li se unikající plyn nekontrolovatelně.
Ochranná opatření:
• Gril používejte jenom venku a při dobrém větrání.
• Plynovou bombu a plynové vedení chraňte před přímým slunečním zářením a dalšími
tepelnými zdroji (max. 50°C). Zejména dbejte na to, aby se plynové vedení nedotýkalo
horkých dílů grilu.
• Vzhledem k blízkosti hořáku plynovou bombu nestavte na spodní odkládací
plochu.
• Při zapalování plynového plamene se nenahýbat nad grilovací plochu.
• Po každém použití ihned uzavřete ventil plynové bomby (ventil plynové bomby otáčejte
doprava).
• Gril nikdy nenechávejte bez dozoru. Při uhasnutí plamen ihned znovu zapalte nebo
uzavřete plynovou bombu.
• Při připojování plynové bomby dbejte na to, aby se v okolí 5 m nenacházely žádné zápalné zdroje.
• Obzvláště: Nezažehovat otevřený oheň, nekouřit a nezapínat žádné elektrické spotřebiče
(přístroje, lampy, zvonky atd.) (možnost přeskočení jisker).
• Před každým provozem proveďte kontrolu těsnosti a nezávadnosti plynovodních spojů.
• Jestliže existují odpovídající národní požadavky, dbejte na případnou výměnu hadice.
Při výskytu porézních nebo vadných plynovodních spojů neuvádějte gril do provozu. To
platí i v případě hadic nebo armatur ucpaných hmyzem, může totiž dojít k nebezpečnému
zpětnému šlehu plamene.
10
Page 12
Nebezpečí „Plyn vypudí kyslík“
Tekutý plyn je těžší než kyslík. Proto se ukládá při zemi a vypudí odtud kyslík.
Možné následky:
• Při vytvoření odpovídající koncentrace udušení nedostatkem kyslíku.
Ochranná opatření:
• Gril provozujte jenom venku, při dobrém větrání a nad úrovní země (tzn. v dolících pod
úrovní země ho nepoužívejte).
• Po každém použití okamžitě uzavřete ventil plynové bomby.
• Gril nikdy nenechávejte bez dozoru. Při uhasnutí plamen ihned znovu zapalte nebo
uzavřete plynovou bombu.
• Před každým provozem proveďte kontrolu těsnosti a nezávadnosti plynovodních spojů.
• Jestliže existují odpovídající národní požadavky, dbejte na případnou výměnu hadice.
Při výskytu porézních nebo vadných plynovodních spojů neuvádějte gril do provozu.
Při delším nepoužívání odpojte plynovou bombu a náležitě ji skladujte:
– Ventil plynové bomby opatřete uzavírací maticí a ochranným víčkem.
– Plynovou bombu neskladujte v prostorách pod úrovní země, na schodištích, chod-
bách, v průchodech a v průjezdech domů, ani v jejich blízkosti.
– Plynové bomby – i prázdné – skladujte vždy správně postavené!
11
Page 13
Montáž
Než začnete
Pro rychlou a úspěšnou montáž grilu Vám nabízíme pár instrukcí:
• Zkontrolujte obsah dodávky a jednotlivé díly si přehledně rozložte na prázdný stůl (vyhrazujeme si právo na menší
technické změny, např. v souvislosti s obsahem sáčku s malými díly).
• Bude-li i přes pečlivou kontrolu ve výrobním závodě něco chybět, kontaktujte naši zákaznickou službu (viz poslední
stránka). Neodkladně Vám pomůžeme.
Malé díly si roztřiďte, protože např. šrouby se mohou jenom minimálně lišit a mohou být lehce zaměnitelné.
• Pro montáž potřebujete šroubovák střední velikosti a vhodný klíč na šrouby (vidlicový, očkový nebo nástrčný).
• Pro připojení plynové bomby potřebujete vidlicový klíč číslo 17 (SW 17).
Používejte jenom technicky bezvadné a vhodné nářadí. S opotřebovaným nebo nevhodným nářadím nejen že nemůžete
šrouby dost pevně utáhnout, ale můžete je i tak poškodit, že budou nepoužitelné.
• Montáž všech spojovacích prvků (šroubů, matic atd.) provádějte vždy tak, jak je zobrazeno na následujících obrázcích.
Dojde-li ke ztrátě prvku, opatřete si vhodnou náhradu. Jenom tak je zaručena bezpečnost a stabilita konstrukce.
• Dodržujte nezbytně předem určené pořadí pracovních kroků!
• Text montážního kroku si kompletně přečtěte před jeho provedením, užitečné pokyny jsou někdy uvedené teprve
později.
•
I když nejste zkušený řemeslník, zpravidla nepotřebujete pro montáž déle než hodinu.
12
Page 14
Realizace montáže

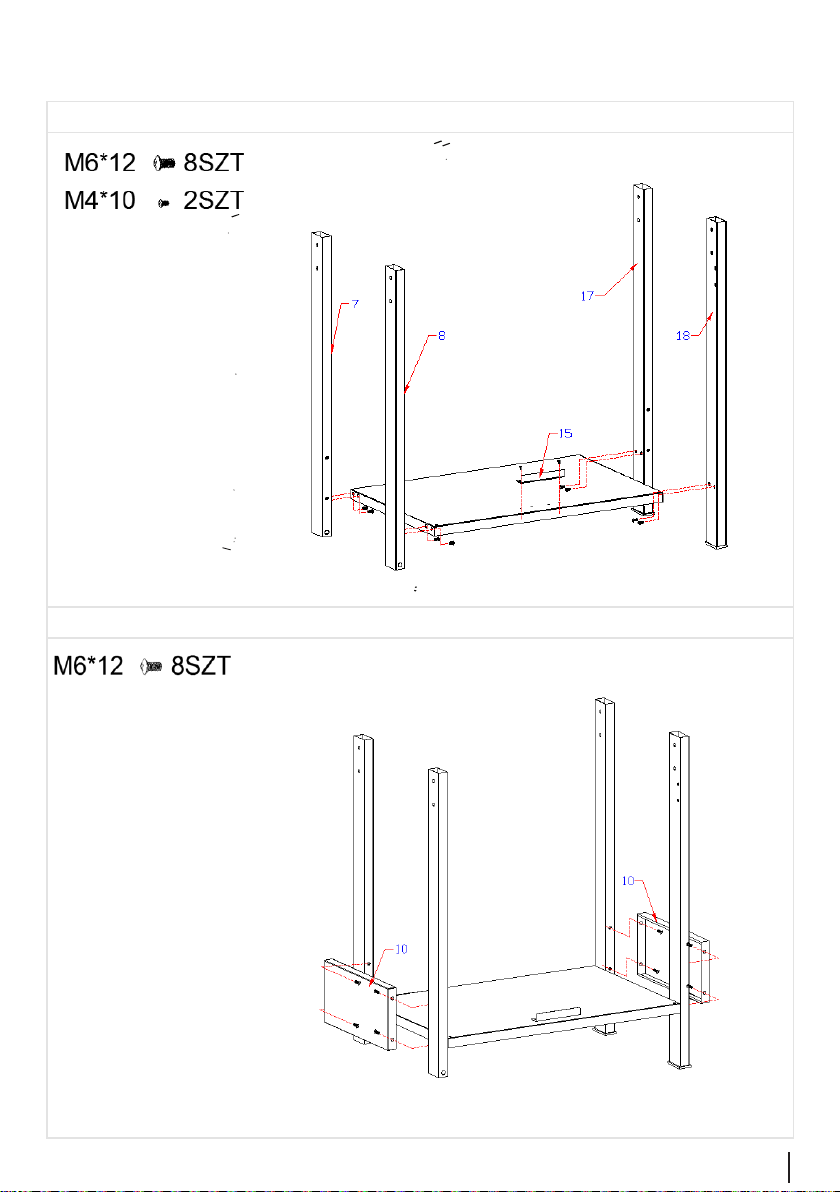

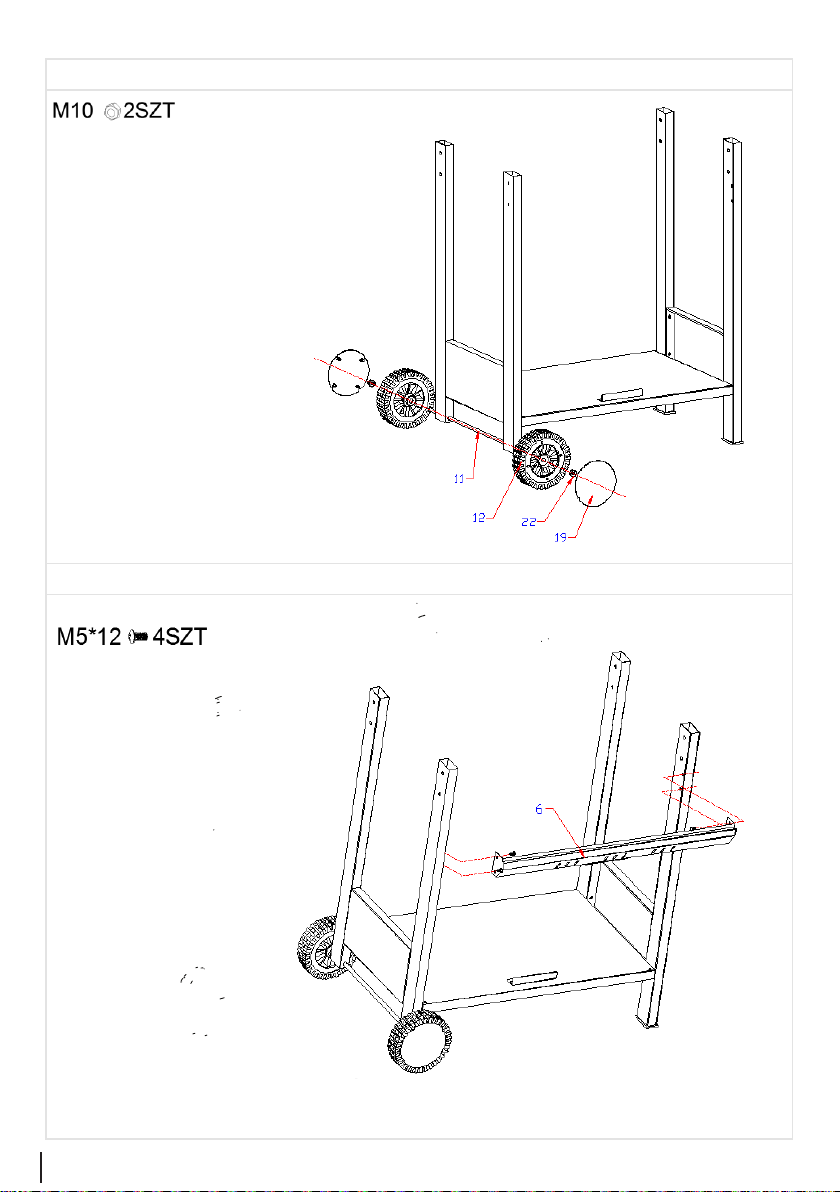

Montážní krok 1
Montážní krok 2
13
Page 15
Montážní krok 3
Montážní krok 4
14
Page 16
Montážní krok 5
Montážní krok 6
15
Page 17

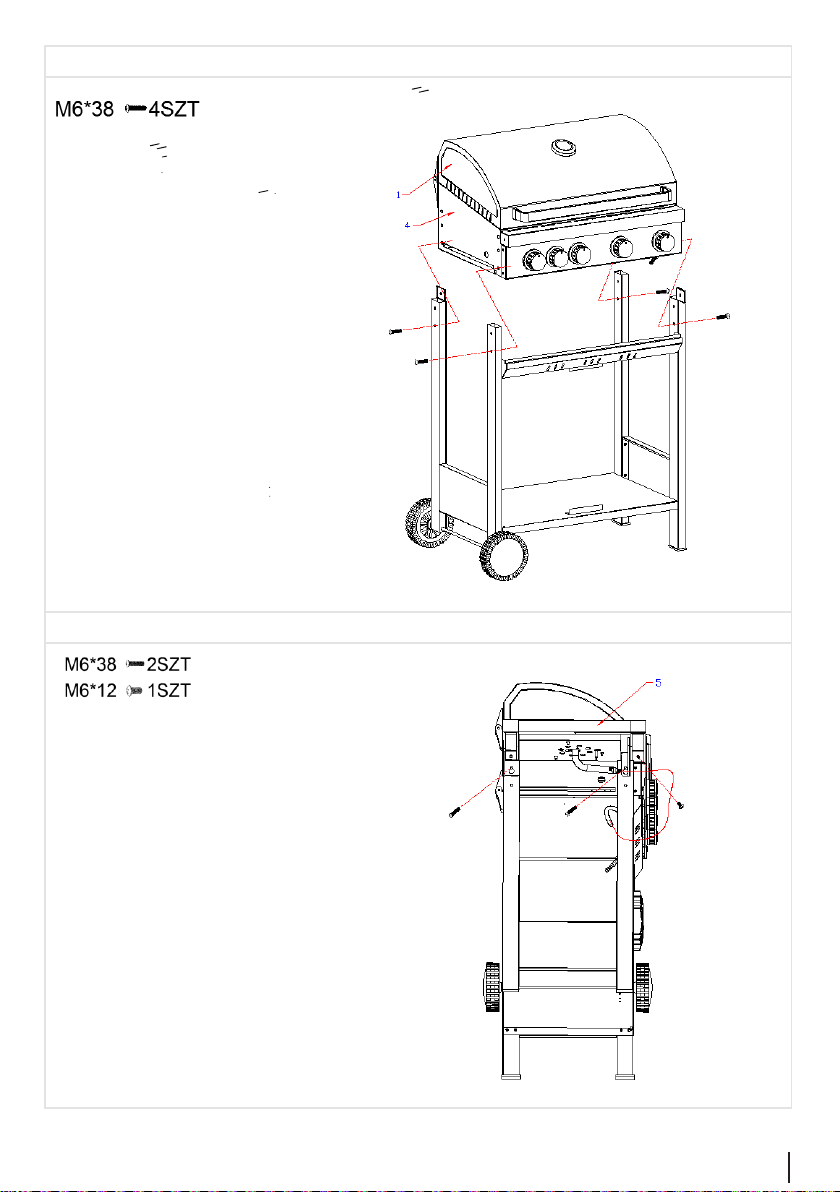

Montážní krok 7
Montážní krok 8
16
Page 18

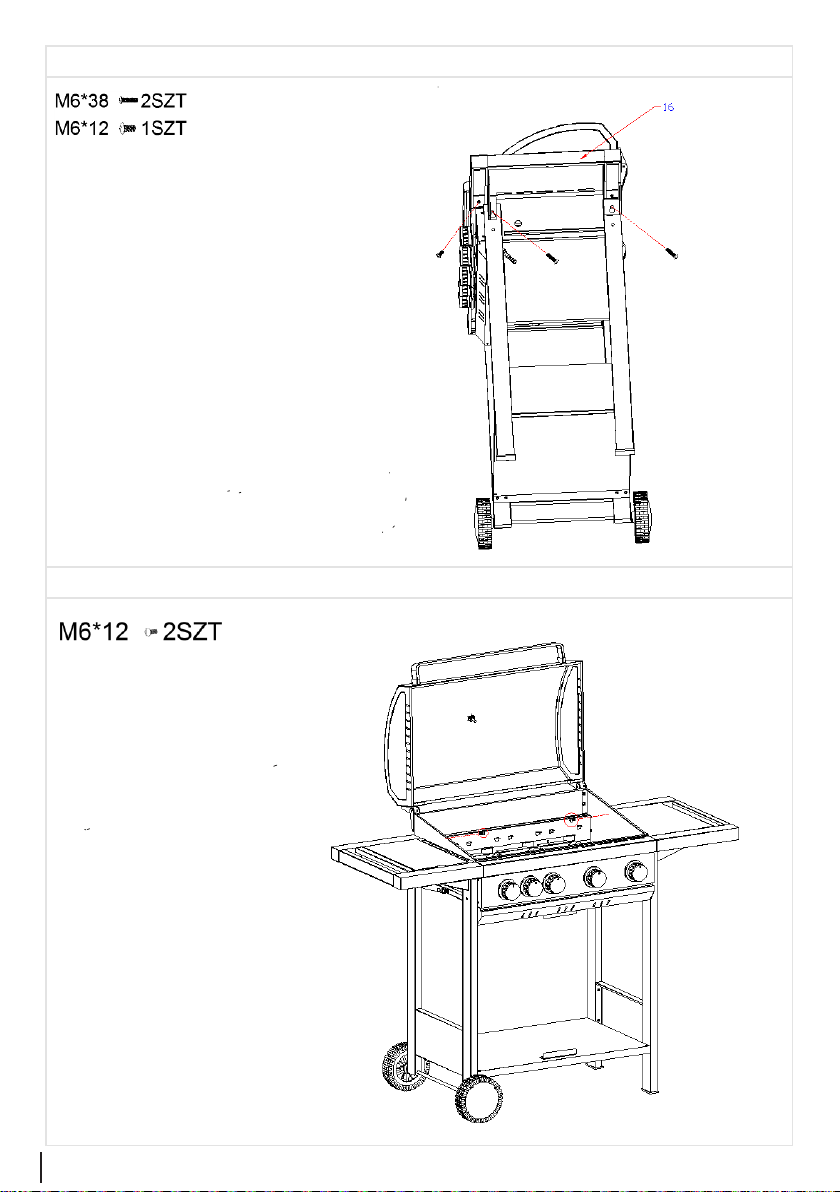

Montážní krok 9
Montážní krok 10
17
Page 19

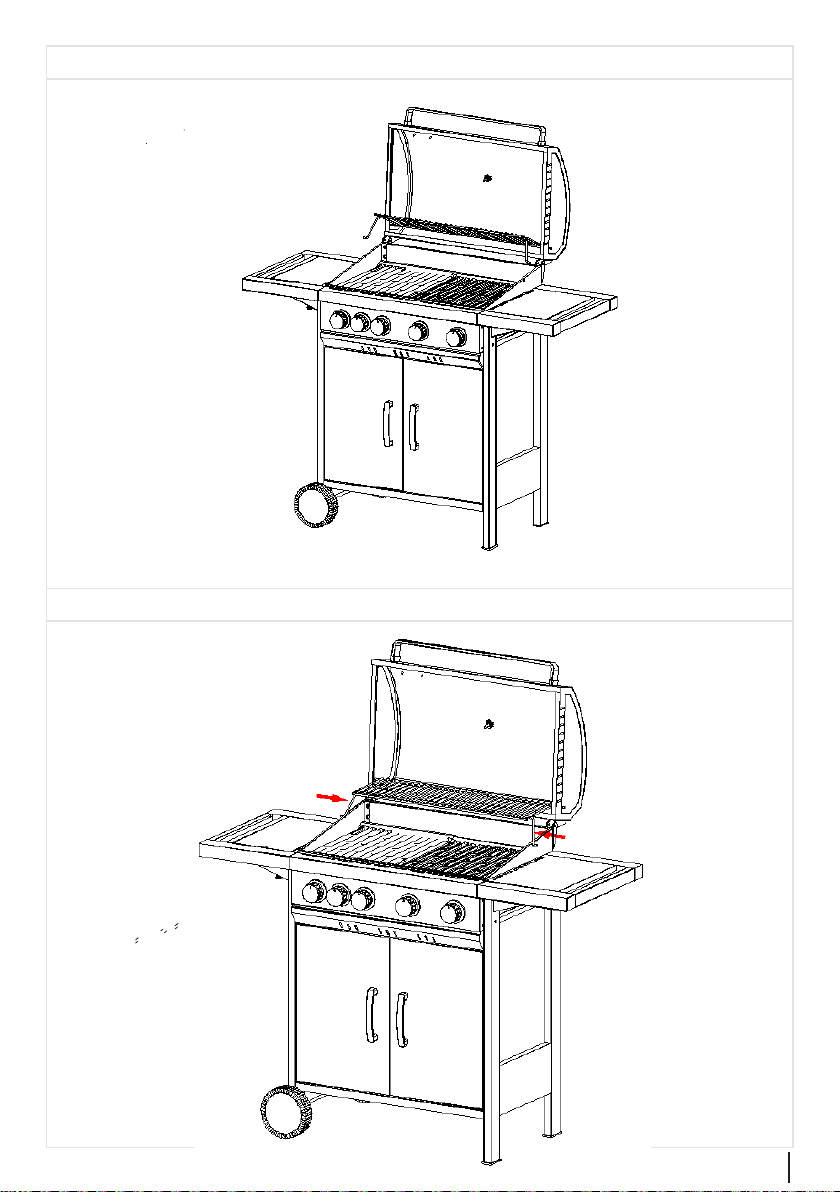

Montážní krok 11
Montážní krok 12
18
Page 20

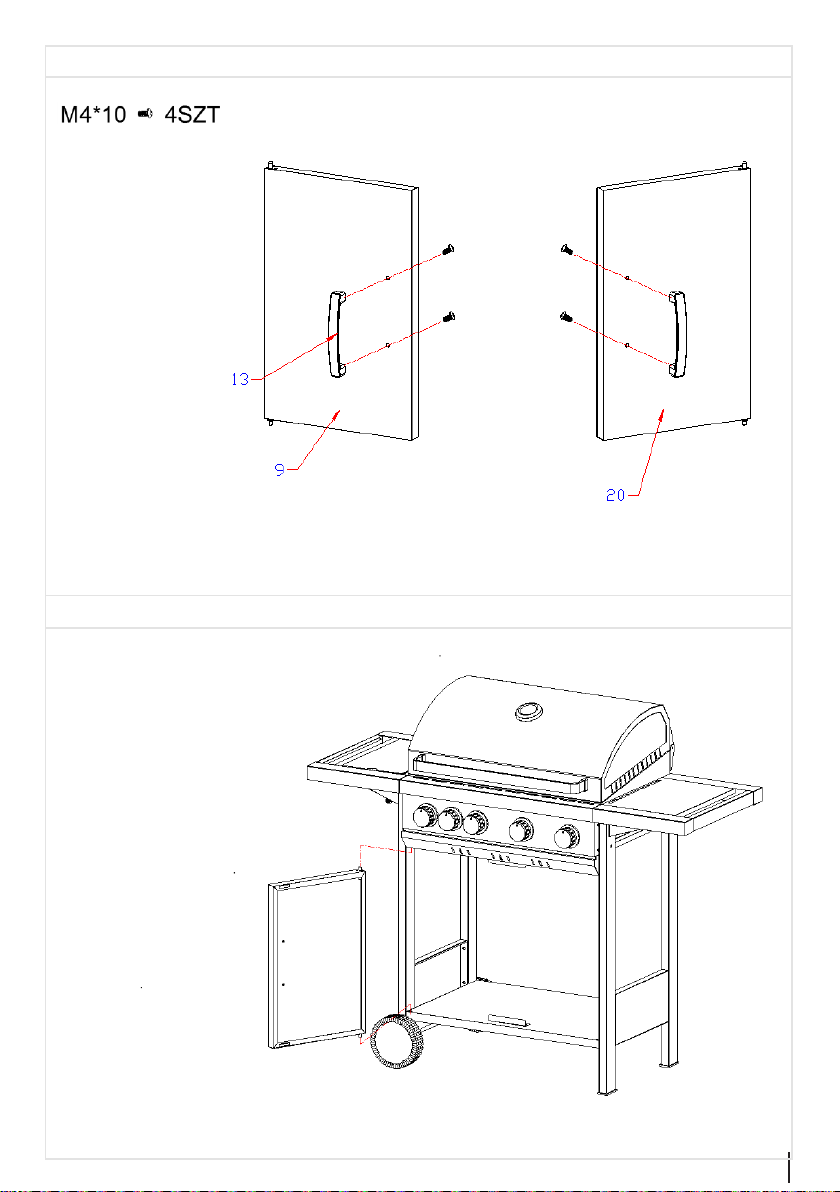

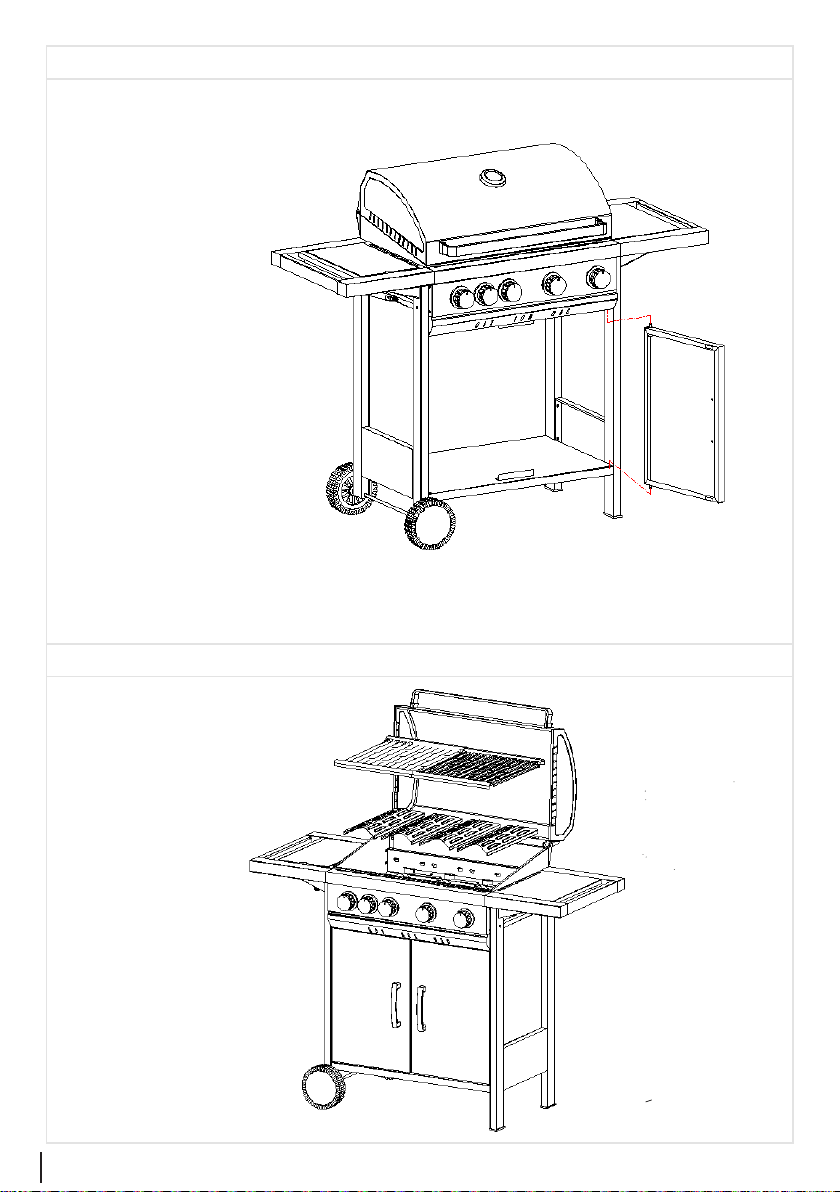

Montážní krok 13
Montážní krok 14
19
Page 21
20
Page 22

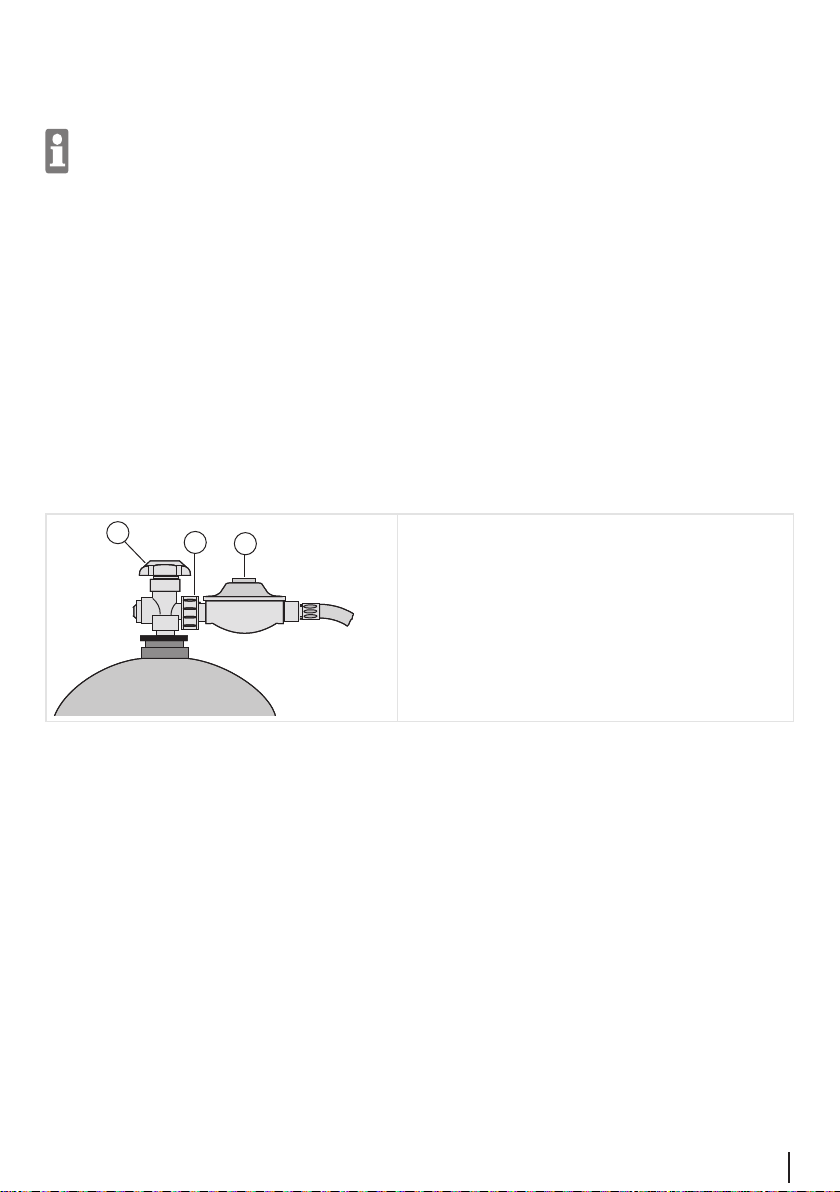

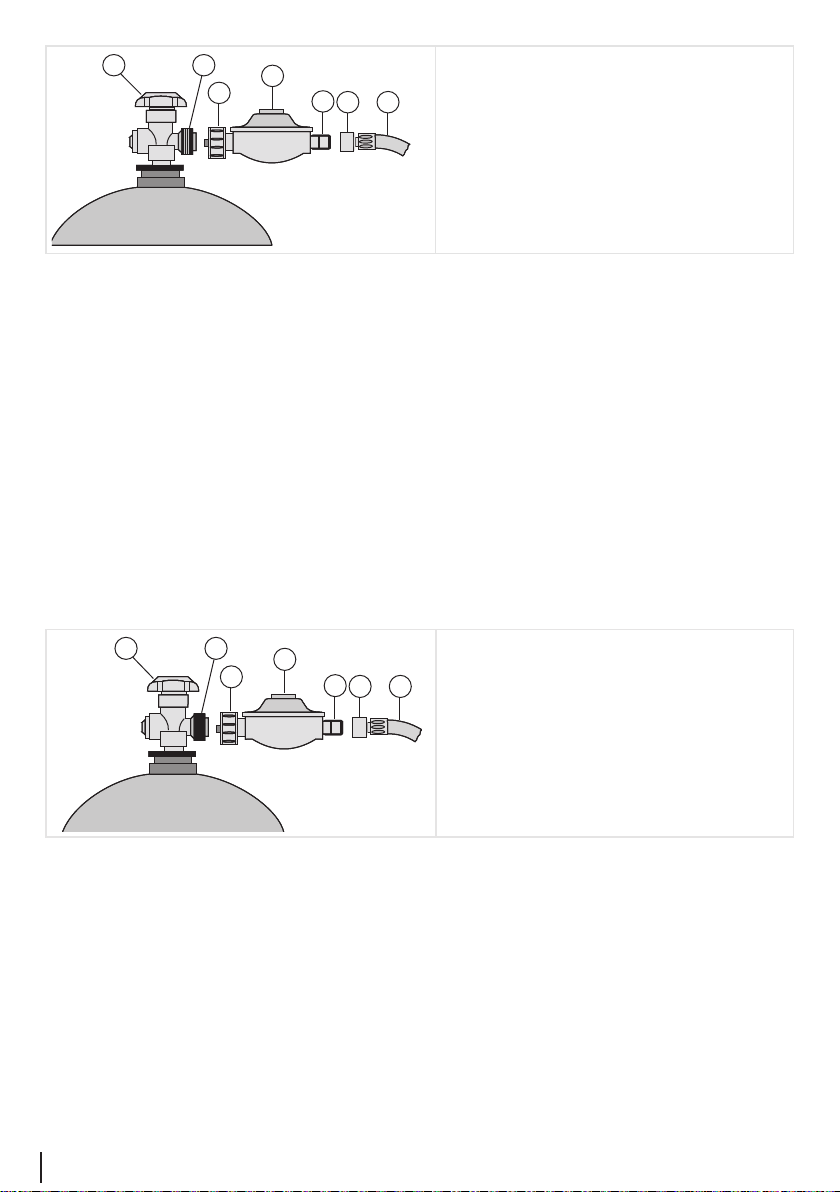

Připojení a odpojení plynové bomby
Potřebné díly a nářadí
• Šroubovák číslo 17 (vidlicový klíč SW 17)
• Plynová bomba
Kempinková plynová bomba s 3, 5 nebo 11 kg náplní (např. šedivá propanová plynová bomba). Koupíte ji ve stavebninách nebo u obchodníka se zkapalněným plynem.
Redukční ventil
Pevně nastavený a
Tento redukční ventil obdržíte též ve specializované prodejně.
• Prostředek na hledání netěsností
• Prostředkem na hledání netěsnosti vyhledáte netěsnosti plynového systému. Koupíte jej ve stavebninách nebo u obchodníka s tekutým plynem. Při použití prostředku na hledání netěsnosti dodržujte prosím návod výrobce.
V dodávce je obsažen následující díl. Odpovídá normě platné pro jednotlivou zem, do které jej firma ACTIVA
dodává.
Plynová hadice
uznané hadicové vedení dostatečné délky, které umožní bezvadnou montáž bez ohnutí.
Připojení plynové bomby
uznaný redukční ventil, max.1,5 kg/h, provozní tlak 30 mbar, hodící se k použité plynové bombě.
Nebezpečí „Zapálení unikajícího plynu"
Zkapalněný plyn se velmi snadno vznítí a shoří explozivně.
Možné následky:
• Těžké újmy na zdraví nebo věcné škody, zapálí-li se unikající plyn nekontrolovatelně.
Ochranná opatření:
• Dbejte na to, aby se při připojování plynové bomby v okolí 5 m nenacházely žádné zápalné zdroje.
• Obzvláště: Nezažehujte otevřený oheň, nekuřte a nezapínejte žádné elektrické spotřebiče
(přístroje, lampy, zvonky atd.) (možnost přeskočení jisker).
• Jestliže existují odpovídající národní požadavky, dbejte na případnou výměnu hadice.
1. Zvolte vhodné místo k ustavení grilu. Ověřte si, zda ...
– se v blízkosti grilu nenacházejí hořlavé materiály nebo látky nebo zda do něj nemohou vniknout. Minimální odstup
k hořlavým materiálům nebo látkám: 2 m nad a 1 m bočně; Odstup k těžce vznětlivým materiálům nebo látkám:
minimálně 0,25 m.
– se gril nacházel na rovné, dostatečně velké ploše. Během provozu grilem nikdy nepohybujte.
21
Page 23
G1 G2
G3
G4
G5
G6 G7
2. Plynovou bombu postavte vedle grilu.
– Plynovou bombu nikdy nepokládejte ani ne-
stavte na spodní odkládací plochu.
– Plynová hadice nesmí být zalomená nebo nap-
nutá.
3. Zkontrolujte, zda je nasazeno těsnění závitu ventilu
bomby (G2) a dále jeho bezvadný stav. Nepoužívejte
žádné dodatečné těsnění.
4. Spojte převlečnou matici (G3) redukčního ventilu se závitem ventilu bomby (G2) a převlečnou matici (G3) pevně rukou
utáhněte doleva. K tomuto účelu nepoužívejte žádné nářadí, mohlo by dojít k poškození těsnění ventilu bomby a tím k
netěsnosti.
5. Zkontrolujte pevné utažení spojení redukční ventil (G4) – plynová hadice (G7). K tomuto účelu utáhněte převlečnou
matici (G6) pomocí 17-ky rozvidleného klíče, otáčejte doleva.
6. Stejnou metodou zkontrolujte spojení plynová hadice (G7) – redukční člen (pod čelní clonou).
7. Otevřete ventil bomby (G1 otáčejte doleva) a zkontrolujte těsnost všech spojů, použijte prostředek na hledání netěsnosti,
který běžně obrdžíte v obchodě.
– Při použití prostředku na zjištění netěsnosti dodržujte návod výrobce!
– Zkouška těsnosti otevřeným plamenem je nepřípustná. Zkouška těsnosti poslechem je nejistá.
– Při znatelné netěsnosti ihned uzavřete ventil bomby (otáčejte doprava) a netěsné místo utěsněte nebo vyměňte
netěsný díl. Zkoušku těsnosti opakujte.
8. Nechcete-li ihned grilovat uzavřete ventil bomby (G1 otáčejte doprava).
Odpojení plynové bomby
G1 G2
G3
G4
G5
G6 G7
1. Uzavřete ventil bomby (G1 otáčejte doprava).
2. Otočte převlečnou matici (G3) redukčního ventilu rukou doprava a redukční ventil (G4) sundejte ze závitu
ventilu bomby (G2).
3. Redukční ventil (G4) spolu s plynovou hadicí (G7) uložte pod gril. Dbejte, abyste plynovou hadici nepřehnuli.
4. Plynovou bombu skladujte náležitě:
– Ventil plynové bomby opatřete uzavírací maticí a ochranným víčkem.
– Plynovou bombu neskladujte v prostorách pod úrovní země, na schodištích, chodbách, v průchodech a v průjezdech
domů, jakož i v jejich blízkosti.
– Plynové bomby – i prázdné – skladujte vždy správně postavené!
22
Page 24
Obsluha
Zprovoznění grilu
Grilovací rošt před zprovozněním důkladně umyjte teplou mýdlovou vodou a oba díly nechte dobře uschnout. Poté
horní strany natřete jedlým olejem. Zabrání to připékání potravin na grilovací rošt.
1. Zkontrolujte, zda ...
– se v blízkosti grilu nenacházejí hořlavé materiály nebo látky nebo zda do něj nemohou vniknout. Minimální odstup
k hořlavým materiálům nebo látkám: 2 m nad a 1 m bočně. Odstup k těžce vznětlivým materiálům nebo látkám,
např. domovním stěnám: minimálně 0,25 m.
– se gril nacházel na rovné, dostatečně velké ploše. Během provozu grilem nikdy nepohybujte.
2. Zkontrolujte, zda ...
– se všechny regulátory plamenu (A) nacházejí na pozici „•“ (vypnuto).
– je gril úplně smontován a zda nevykazuje žádnou viditelnou vadu.
– jsou usazeny kryt plamene a grilovací rošt .
– je otevřené víko (grilovací jednotky) .
– je nádoba na zachycování tuku naplněna cca 10 mm vrstvou čistého, savého nehořlavého materiálu, který je
schopen vsát odkapávající tuk (např. suchý, volně sypaný a čistý písek). V opačném případě může odkapávající tuk
začít hořet. V žádném případě nepoužívejte hořlavý materiál, jako např. piliny, kočičí podestýlku nebo podobně.
G1
Během následujících kroků se nad gril nenahýbejte, dodržujte odstup.
6. Stiskněte levý regulátor plamenu (A) a otočte ho přibližně čtvrt otáčky proti směru hodinových ručiček, až uslyšíte tiché
cvaknutí pružiny.
7. V této pozici ho držte 3 až 5 sekund stisknutý, aby do levého hořáku mohl proudit plyn.
8. Nyní otočte regulátor plamenu přibližně půl otáčky proti směru hodinových ručiček, až uslyšíte cvaknutí zapalovače.
9. Nepodaří-li se vám plyn v hořáku zapálit, počkejte tři minuty a opakujte kroky 6 až 8.
10. Otočte levý regulátor plamenu (A) na „Max“ (velký plamen).
11. Stiskněte a otočte prostřední regulátor plamene (A) na „Max“ (velký plamen) a v této pozici jej držte stisknutý, až se
zapálí plyn prostředního hořáku.
K zapálení prostředního a poté následujícího hořáku je zapotřebí vydatný plynový plamen levého hořáku.
Zavřete víko (grilovací jednotky) (1) a gril nechte při plném výkonu rozehřát.
Při prvním použití nechte prázdný gril cca 30 minut rozehřát. Vytvrdí se tím pravý potravinářský lak (jako u každé trouby).
12. Po rozehřátí grilovacího roštu otočte regulátor plamene na požadovaný tepelný výkon (velikost plamene).
Nedoporučujeme však příliš dlouhé provozování grilu při maximální teplotě. Mohlo by dojít k silnému ohřevu tělesa a
tím k jeho poškození.
G3
G4
3. Zkontrolujte pevné usazení převlečné matice (G3)
redukčního ventilu (G4). K tomuto účelu otočte převlečnou
matici (G3) rukou doleva.
4. Otevřete ventil plynové bomby (G1 otáčejte doleva).
5. Zkontrolujte těsnost plynového systému. V případě
netěsnosti ihned otočte ventil bomby (G1) doprava
(uzavřít).
23
Page 25
13. Nyní můžete vložit grilovací potraviny. Doporučujeme přitom používat grilovací rukavice nebo podobné rukavice
chránící před horkem.
Ukončení provozu grilu
1. Uzavřete ventil plynové bomby (G1 otáčejte doprava).
2. Otočte regulátory plamenu (A) na pozici „•" (vypnuto).
3. Počkejte, až vychladnou všechny díly a poté vyčistěte všechny znečištěné
díly.
4. Zavřete víko (grilovací jednotky).
5. Při delším odložení:
– Odpojte plynovou bombu (viz kapitolu „Odpojení plynové bomby“).
– Gril uskladněte na suchém místě.
24
Page 26
Čištění
Gril
Aby vám gril dobře sloužil po dlouhá léta, měli byste jej po každém použití - po vychladnutí všech dílů - ihned umýt mycím
prostředkem, kartáčem a utěrkou. Později, po zaschnutí zbytků jídla to bude podstatně obtížnější.
Pozor „Zapalovací svíčka hořáku se může ohnout"
Při čištění můžete zapalovací svíčku hořáku ohnout nebo ulomit.
Možné následky:
• Hořák se nedá zapálit.
Ochranná opatření:
• Okolí hořáku čistěte obzvláště opatrně.
Plynový systém
V případě potřeby můžete trysku výstupu plynu regulačního členu (pod čelní clonou) vyčistit jehlou. Všechny ostatní plynovodní díly smí vyčistit jenom odborník.
V žádném případě nerozebírejte regulační prvek!
25
Page 27
Údržba
Gril nevyžaduje žádnou údržbu. Přesto je nutné provádět v pravidelných intervalech kontrolu. Intervaly kontroly jsou závislé
na četnosti použití a okolních podmínkách, kterým je gril vystaven.
Gril
• Zkontrolujte, jsou-li všechny díly grilu k dispozici a jsou-li namontované (vizuální kontrola).
• Zkontrolujte, jsou-li všechna spojení k dispozici a pevně utažena; případně dotáhněte.
Plynový systém
Plynový systém musí být pokaždé po připojení plynové bomby kontrolován (viz kapitolu „Připojení a odpojení plynové bomby").
Jestliže existují odpovídající národní požadavky, dbejte na případnou výměnu hadice.
Pokyny pro životní prostředí a likvidační opatření
Zbytkové látky
NEBEZPEČÍ: Nebezpečí požáru při likvidaci horkých zbytkových látek
Likvidaci zbytkových látek proveďte teprve po jejich úplném vychladnutí; odložte je do
kovové nádoby připravené k tomuto účelu. Respektujte místní předpisy.
Gril
Při provozování grilu dbejte na čistotu.
Před likvidací gril rozeberte na jednotlivé díly. Kovy a plasty odevzdejte k recyklaci. Respektujte místní předpisy.
26
Page 28
Hledání chyb a odstranění poruch
Dojde-li, i přes dostatečnou pečlivost a údržbu k poruchám, může vám je tato kapitola pomoci odstranit.
Porucha Příčina Náprava
Je cítit plyn Únik v plynovém systému 1. Ihned uzavřít ventil bomby (G1
otočit doprava)
2. Zamezit vytváření plamenů nebo
jisker (nezapínat žádné elektrické
přístroje)
3. Dotáhněte všechny šroubové spoje
plynového systému
4. Zkontrolujte všechny plynovodní
díly, nejsou-li poškozené; vadné
díly nahraďte originálními náhradními díly
5. Zkontrolujte těsnost spojů
prostředkem na kontrolu
netěsnosti
Hořák nezapaluje Plynová bomba je prázdná Vyměnit plynovou bombu
Ventil plynové bomby je uzavřen Ventil bomby (G1) otočit doleva
Trysky regulačního členu (pod čelní
clonou) nejsou zastrčeny v trubkách
hořáku
Vzdálenost mezi zapalovací svíčkou a
otvory výstupu plynu u hořáku (grilovací jednotka) není správná
Tryska regulačního členu (pod čelní
clonou) je ucpaná
Ostatní plynové systémy ucpané Plynový systém nechat vyčistit od-
Velmi nízká teplota grilu Příliš krátká doba ohřevu
Otvory výstupu plynu hořáku (grilovací jednotka) jsou ucpané
Vizuální kontrola, případně seřídit trysky
a přípojné trubky
Vizuální kontrola, případně korigovat
Vymontovat čelní clonu a trysku
regulačního členu vyčistit jehlou
borníkem
Uzavřít víko (grilovací jednotka) a regulátor plamenu uvést na Max.
Odstranit ucpání na hořáku
27
Page 29
Porucha Příčina Náprava
Vzplanutí nebo bublající zvuk Zpětný vrh plamene ucpáním hořáku 1. Ihned uzavřít ventil bomby (G1
otočit doprava)
2. Tři minuty počkat a poté gril opět
zprovoznit
3. Dojde-li opět k poruše, vymontovat
hořák a vyčistit jej
28
Page 30
(Technická pravidla Zkapalněný plyn (TRF); příloha A)
Dichtring (Aluminium
oder Kunststo auf
der Reglerseite
Flaschenventil zu
Regler mit Schraubenschlüssel
festziehen (Linksgewinde)
Dichtring (Aluminium
oder Kunststo auf
der Reglerseite

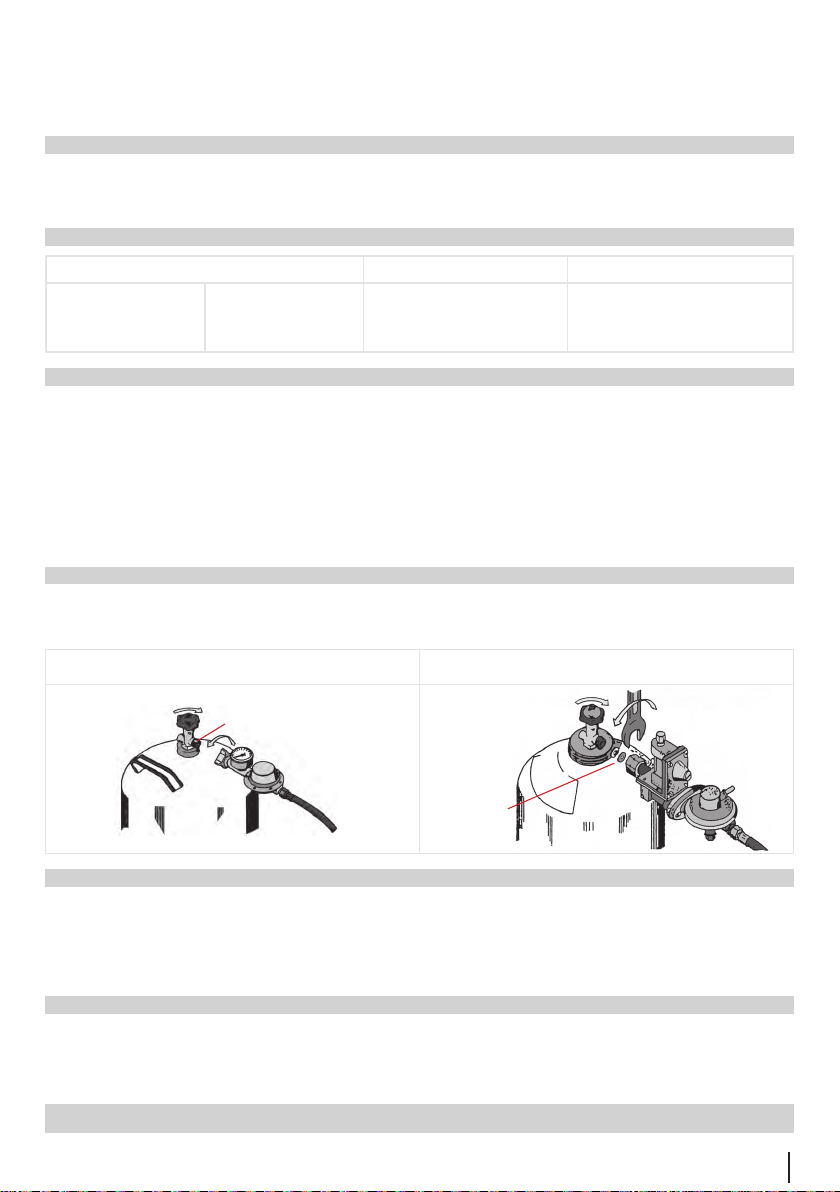

Návod k použití bomb se zkapalněným plynem
Provozní návod pro zařízení se zkapalněným plynem
(kromě bomb s hnacím plynem a zařízení s hnacím plynem)
1. Vlastnosti zkapalněného plynu
Zkapalněný plyn (propan, butan a jejich směsi) je vysoce zápalný, bezbarvý plyn se znatelným zápachem. Je těžší než vzduch a je zápalný již při úniku malého množství do okolního
vzduchu. Pozor: Nekontrolovaně unikající plyn může vybuchnout nebo explodovat.
Zkapalněný plyn je v bombě pod tlakem. Chránit před zahřátím nad 40°C! Při vyšších teplotách, obzvláště při působení požáru, existuje nebezpečí nekontrolovaného úniku plynu až do
vybouchnutí bomby.
2. Chování při poruchách a netěsnosti: v případě požáru:
(např. zápach plynu, zvuk unikajícího plynu): (v budovách/vozidlech) doplňkově:
Okamžitě uzavřít ventil bomby
(ve směru hodinových ručiček)!
Uhasit otevřený oheň!
Zavolat odborníka!
3. Provoz zařízení s bombami se zkapalněným plynem
➱ Pouze odborné rmy smějí instalovat, poprvé uvádět do provozu, měnit a kontrolovat zařízení s bombami se zkapalněným plynem.
➱ Ve komerční oblasti musí být zařízení s bombami se zkapalněným plynem obsluhována zaškolenou osobou a musí být kontrolována odborníky příp. u určitých zařízení s bombami
osobou pověřenou rmou (bezpečnostní předpis k ochraně před úrazem (BGV D 34).
➱ Bomba musí být umístěna pouze nastojato. U bomb připojených naležato je nebezpečí vybouchnutí.
➱ Provozovatel musí pečlivě dodržovat pokyny výrobců spotřebních zařízení na zkapalněný plyn k obsluze a při příp. provozních poruchách. Provozovatel zařízení na zkapalněný plyn
se musí přesvědčit o tom, že před prvním uvedením do provozu nebo po změně zařízení byl řádný stav zkontrolován a potvrzen odbornou rmou (u komerčních zařízení příslušnou
odbornou osobou pro stávající obor). Potzvrzení o zkouškách musí provozovatel uschovat.
➱ Při delším odstavení zařízení mimo provoz je třeba zavřít všechny ventily počínaje uzavíracím ventilem zařízení až k ventilu bomby. Při opětném uvedení do provozu je třeba otevřít
všechny ventily počínaje ventilem bomby až k uzavíracímu ventilu zařízení.
➱ V prostorách, kde jsou umístěny velké bomby a v blízkém okolí zařízení s velkými bombami je zakázána manipulace s otevřeným ohněm a kouření. Větrací otvory prostor, kde
jsou umístěny bomby, příp. skříně s bombami musí být stále volné.
Varovné pokyny musí být viditelně umístěny.
➱ Plnění zkapalněného plynu provozovatelem z jedné bomby do druhé je zakázáno!
4. Výměna bomb
➱ Při výměně bomb uvolnit regulační připojení teprve tehdy, když je ventil bomby zcela uzavřený (ve směru hodinových ručiček). Regulátor tlaku musí být připojen tak, aby dobře
těsnil. Dbejte na stávající těsnící kroužek (viz nákres) Pozor levý závit! Po každé výměně bomb je nutno zkontrolovat těsnost připojení regulátoru pěnotvornými prostředky (např.
mýdlovou vodou.
➱ U zařízení s více bombami: zavřít uzavírací ventil připojovacího vedení k nádobám, přepínač přepnout na plné bomby.
Připojení regulátoru malá bomba
(5 a 11kg jmenovitý obsah)
Ventil bomby zavřený
Nekouřit!
Nezapínat žádné elektro
spínače!
Netelefonovat!
Měkký těsnící kroužek ve ventilu bomby
Regulátor našroubovat rukou
(levý závit)
Otevřít okna a dveře!
Netěsné bomby okamžitě odnést ven!
Opustit budovu/vozidlo!
Připojení regulátoru malá bomba
(33kg jmenovitý obsah)
Ventil bomby
zavřený
Oznámit požárníkům % 112!
Upozornit na výskyt bomb se zkapalněným
plynem!
Pokud je to možné, bomby odstranit z oblasti
ohrožené požárem nebo v případě nouze chladit vodou.
Regulátor pevně dotáhnout
šroubovým klíčem (levý závit)
Těsnící kroužek
(hliník nebo plast)
na straně regulátoru
5. Bezpečnostně technická kontrola zařízení s bombami se zkapalněným plynem
Zařízení s bombami na zkapalněný plyn je třeba opakovaně kontrolovat. Kontroly má zařídit provozovatel:
➱ Napevno instalovaná zařízení v budovách s bombami do 11 kg jmenovitého obsahu: ................................................................ každých 5 let odbornou rmou
➱ Napevno instalovaná zařízení v budovách s bombami od 22 do 33 kg jmenovitého obsahu: ....................................................... každých 10 let odbornou rmou
➱ V komerční oblasti podle předpisu k ochraně před úrazem BGV D 34 podle druhu zařízení: .........................................................každé 4 roky / každé 2 roky / ročně
➱ Zařízení ve vozidlech v privátní a komerční oblasti: ......................................................................................................................každé 2 roky
➱ Zařízení na člunech v privátní oblasti: ..........................................................................................................................................každé 2 roky
Díly zařízení podléhající opotřebení (např. regulátor, hadice) je případně třeba vyměnit.
6. Transport a skladování
➱ Plné a vyprázdněné bomby se zkapalněným plynem se smějí transportovat a skladovat pouze s uzavřeným a chráněným ventilem (matky a kryt podléhající opotřebení), aby se
zabránilo poškození ventilu a úniku plynu.
➱ Při transportu ve vozidlech je třeba dbát na dobré větrání prostoru, kde jsou bomby skladovány. Bomby musí být zajištěny proti neúmyslným změnám polohy během transportu.
➱ Bomby - také vyprázdněné - se smějí skladovat pouze na dobře větraných místech postavené nastojato, ne pod úrovní zeminy (např. sklep, šachty), na schodištích, chodbách,
průchodech, nouzových východech, únikových cestách a průjezdech budov a také v jejich bezprostřední blízkosti. V bytě smějí být umístěny nejvýše dvě malé bomby - avšak v
oddělených prostorách (ne v ložnicích).
Každé zacházení s energií s sebou přináší nebezpečí.
Dodržujte proto tento návod k použití/provozní návod!
29
Page 31
30
Page 32
31
Loading...
