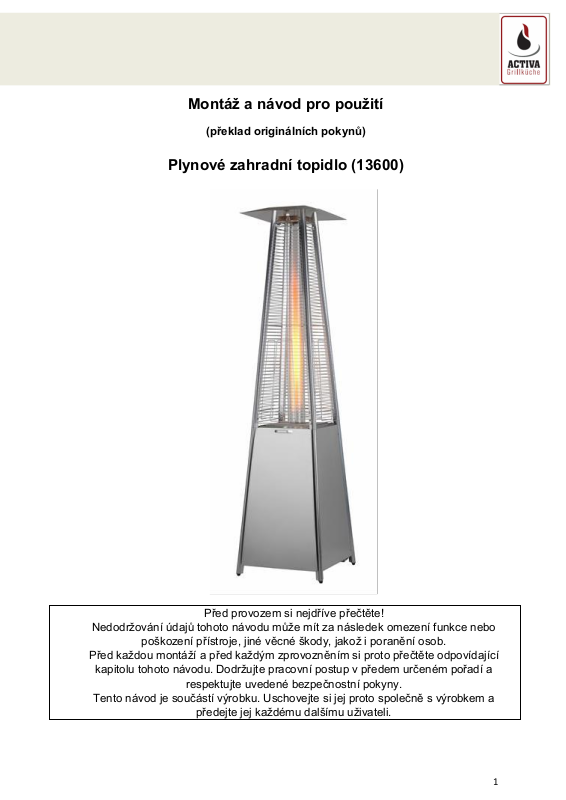

Montáž a návod pro použití
(překlad originálních pokynů)
Plynové zahradní topidlo (13600)
Před provozem si nejdříve přečtěte!
Nedodržování údajů tohoto návodu může mít za následek omezení funkce nebo
poškození přístroje, jiné věcné škody, jakož i poranění osob.
Před každou montáží a před každým zprovozněním si proto přečtěte odpovídající
kapitolu tohoto návodu. Dodržujte pracovní postup v předem určeném pořadí a
respektujte uvedené bezpečnostní pokyny.
Tento návod je součástí výrobku. Uschovejte si jej proto společně s výrobkem a
předejte jej každému dalšímu uživateli.
Page 2
2
Obsah
Technické údaje.................................................................................................... 3
Ovládací prvky ..................................................................................................... 4
Funkce ................................................................................................................. 4
Použití................................................................................................................... 4
Poskytnutí a vyloučení záruky ............................................................................. 5
Bezpečnostní pokyny ............................................................................................ 5
Definice použitých pokynů ................................................................................... 5
Nebezpečí „Plyn se lehce zapálí" ....................................................................... 7

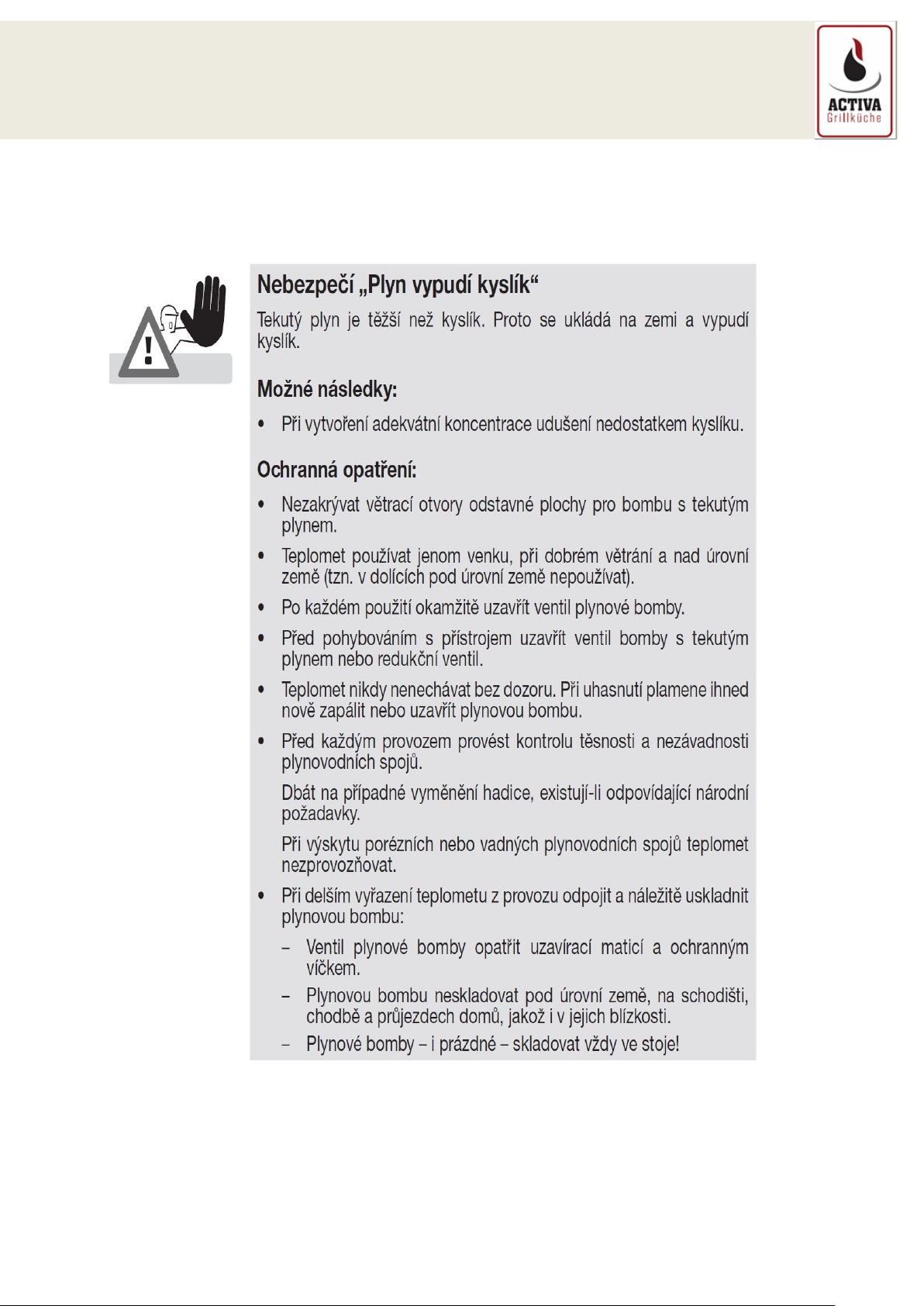

Nebezpečí „Plyn vypudí kyslík“. .......................................................................... 7
Nebezpečí „Horké povrchy a díly“. ....................................................................... 8
Montáž ............................................................................................................ 9-13
Připojení a odpojení plynové bomby .............................................................. 14-15
Připojení plynové bomby ................................................................................... 15
Odpojení plynové bomby ................................................................................... 16
Obsluha .......................................................................................................... 16-17
Zprovoznění teplometu ...................................................................................... 18
Čištění ................................................................................................................ 18
Údržba ............................................................................................................... 18
Hledání chyb a odstranění poruch ...................................................................... 19
Page 3
3
Technické údaje
Plynové zahradní topidlo
Povolení
Německý spolek pro plynové a vodní odvětví (DVGW)
Číslo zkoušky – CE -0085
Kategorie přístroje
I3BP
Celková hmotnost
cca 31,5 kg
Rozměry (průměr x výška)
cca 53 x 223 cm
Plynový systém
Tepelný výkon
cca 10,5 kW
Spotřeba plynu
800 g/h
Doba hoření
cca 14 hodin při plném výkonu
Palivo
plyn (propan/butan)
Plynová bomba
v obchodě běžně dostupná
plynová bomba s 11 kg náplní
Redukční ventil
Typ
Pevně nastavený a uznaný
redukční ventil
Průtočné množství
max. 1,5 kg/h
Provozní tlak
30 mbar
Plynová hadice uznané hadicové vedení (max. 1,5
m)
Plynová hadice uznané hadicové
vedení (max. 1,5 m)
Zapalování
piezo zapalování
Regulace plamenu
plynule 0 až max.
Průměr trysek
1,45 mm
Page 4
4

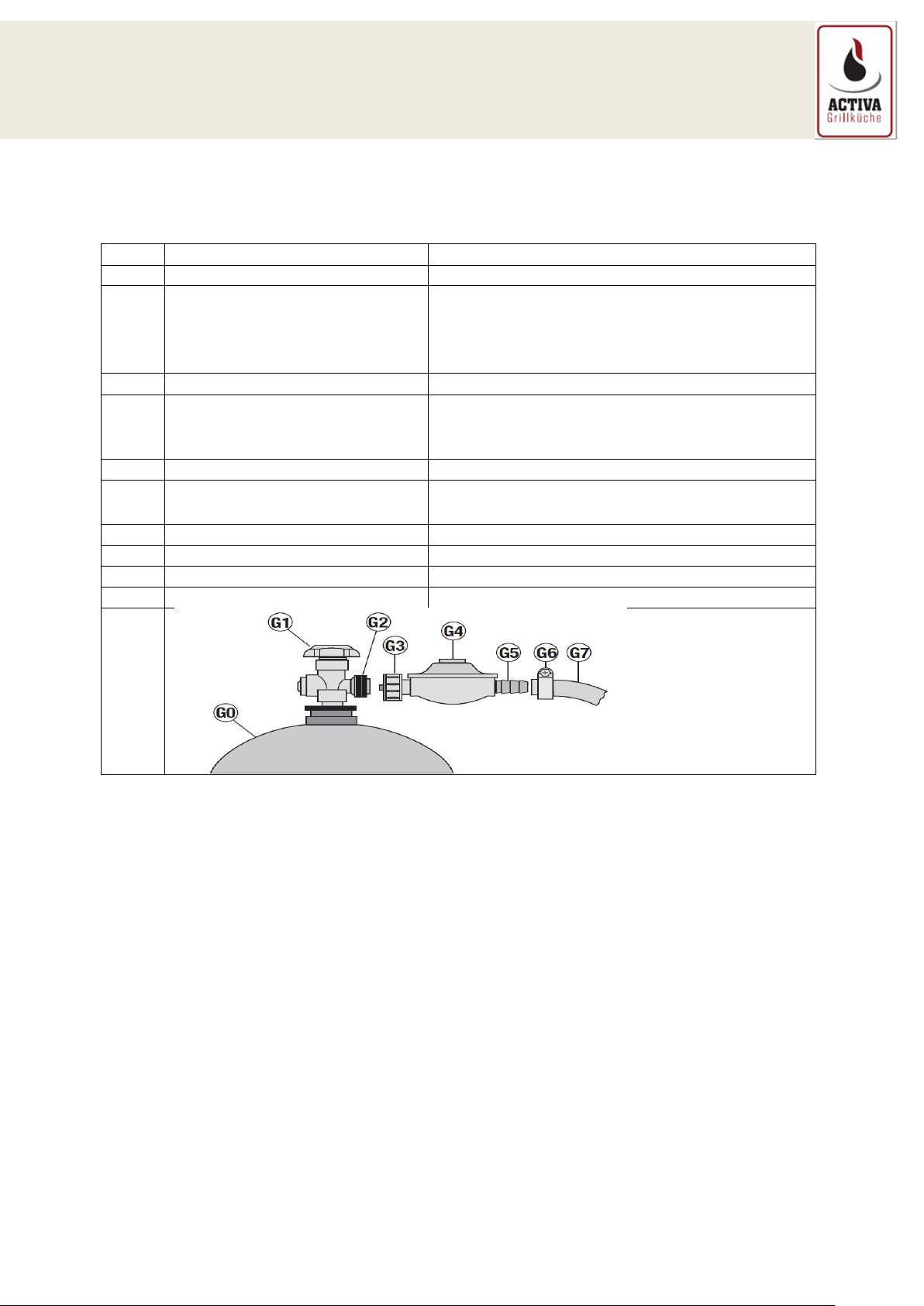

Ovládací prvky
Poz.
Označení
Funkce
A
Zapalovač Piezo
Zapálit plyn na hořáku (stisknout).
B
Regulátor plamenu
Naplnit hořák plynem pro zapalování
(stisknout, otočit na pozici „velky plamen" a
držet stisknutý). Po zapálení nastavit přívod
tepla (otáčet).

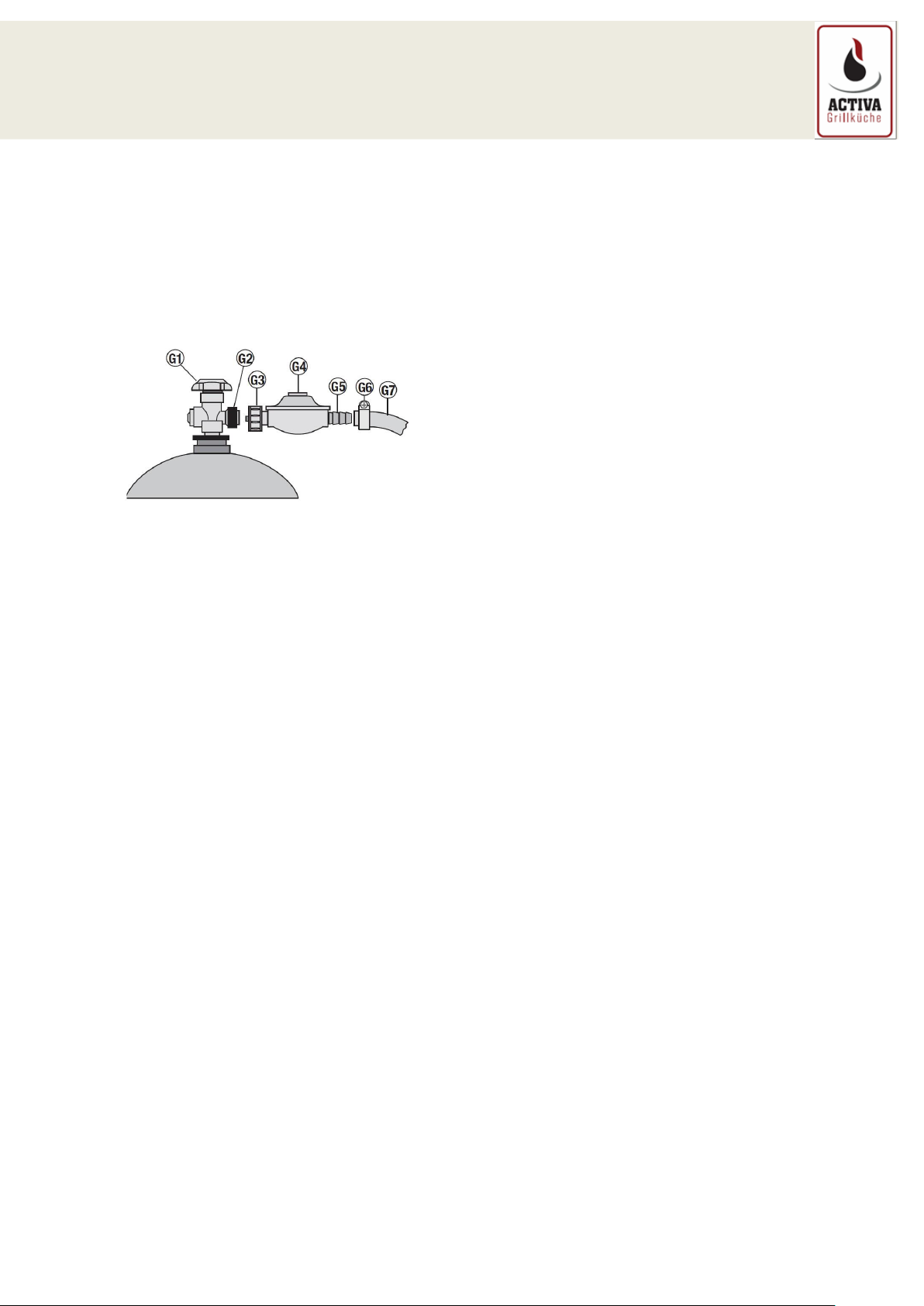

G0
Plynová bomba
Nádoba na hořlavinu.
G1
Ventil bomby
Dělící bezpečnostní zařízení; Plynovou
bombu otevřít (otáčet vlevo) a uzavřít (otáčet
vpravo).
G2
Závit ventilu plynové bomby
Spojení plynová bomba - redukční ventil.
G3
Převlečná matice
Redukční ventil;připojení plynové bomby
(otáčet doleva) a odpojení (otáčet doprava).
G4
Redukční ventil
Redukovat tlak plynu
G5
Připojení Redukční ventil
Spojení redukční ventil - plynová hadice
G6
Spona
Spojení plynová hadice - redukční ventil
G7
Plynová hadice
Přívádění plynu k hořáku
Funkce
Při otevřeném ventilu bomby (G1) a regulátoru plamenu (B) proudí plynovou hadicí
(G7) a regulačním členem do hořáku plyn. Při zapalování dbejte na to, aby byl
regulační knoflík nastaven na minimum. V opačném případě může dojít ke vznětu.
Stisknutí Piezo zapalovače (A) vyprovokuje na zapalovací svíčce hořáku jiskru, která
plyn zapálí.
Plynové topidlo vyzařuje teplo v okruhu 360°. Kromě toho je nahoru vyzářené teplo
sváděno dolů pomocí reflektoru (1).
Použití
Účelové použití
Plynové topidlo je určeno pro použití venku nebo v dobře větraných
prostorách.
Účelové použití je dodrženo tehdy, bude-li použito výhradně pro vytápění venku
nebo vytápění dobře větraných prostorů a přitom budou dodrženy všechny údaje
tohoto návodu.
Jenom pro soukromé použití!
Page 5
5
Neúčelové použití
Jiné použití nebo překročení jeho rozsahu není dovoleno. Platí to obzvláště pro
následující, rozumně předvídatelná chybná použití.
Plynové topidlo není možné provozovat s jiným topivem než tekutým plynem (propan/butan).
Poskytnutí a vyloučení záruky
V okamžiku započetí konstrukce bylo topidlo konstruováno a vyrobeno dle
všeobecných pravidel techniky, jakož i požadavků výkresů (číslo zkoušky -0085).
Topidlo opustilo závod v bezvadném funkčním a bezpečnostně technickém stavu.
Na topidlo poskytujeme dvouletou záruku, která platí od data koupě. Záruka zahrnuje
vady ve zpracování a vadné díly; vztahuje se na výměnu těchto dílů. Náklady na
přepravné, montáž, náhradu opotřebovaných dílů a ostatní nejsou součástí této
záruky.
Záruka zaniká a jakákoliv zodpovědnost přechází na vykonávajícího:
-
nebude-li topidlo použito k danému účelu.
-
bude-li topidlo, navzdory viditelné vadě nebo neúplné montáži, zprovozněno.
-
budou-li na topidlu provedeny technické změny.
-
bude-li použito nevhodné příslušenství, které není pro toto topidlo výslovně
povoleno (při pochybách se prosím obraťte na prodejce).
-
nebudou-li použity originální náhradní díly firmy ACTIVA POLSKA Sp.zo.o.
Bezpečnostní pokyny
Definice použitých pokynů
Upozornění na nebezpečí a důležité informace budou v tomto návodu pro použití
vyjadřovány následujícími piktogramy a signalizačními slovy:
Bezpečnostní pokyny
Piktogram a signalizační slovo
Upozornění na ...
Nebezpečí
... možnost nebezpečí, které, nebudou-li učiněna
uvedená opatření, může mít za následek těžké
poranění osob nebo věcné škody.
Pozor
... možnost nebezpečí, které, nebudou-li učiněna
uvedená opatření, může mít za následek věcné
škody.
Pokyny pro použití
Piktogram
Upozornění na ...
.. nápomocnou funkci nebo užitečný tip.
Page 6
6
Nebezpečí „Plyn se lehce zapálí"
Tekutý plyn je velmi lehce zápalný a shoří explozivně.
Možné následky:
Těžké újmy na zdraví nebo věcné škody při nekontrolovatelném zapálení unikajícího
plynu.
Ochranná opatření:
Topidlo provozujte jenom venku nebo v dobře větraných prostorách. V dobře
větraných prostorách musí být nejméně 25% obklopovací plochy otevřeno.
Obklopovací plocha je součet všech ploch stěn.
Plynovou bombu a plynové vedení chráňte před přímým slunečním zářením a dalšími
tepelnými zdroji (max. 50°C). Zejména dbejte na to, aby se plynové vedení
nedotýkalo žádných horkých dílů topidla.
Při zapalování plynového plamenu neneklánějte hlavu příliš blízko k hořáku.
Po každém použití ihned uzavřete ventil plynové bomby (ventil plynové bomby
otáčejte doprava).
Před pohybováním s přístrojem uzavřete ventil bomby s tekutým plynem nebo
redukční ventil.
Topidlo nenechávejte nikdy bez dozoru. Při uhasnutí plamene ihned nově zapalte
nebo uzavřete plynovou bombu.
Při připojování plynové bomby dbejte na to, aby se v okolí 5 m nenacházely žádné
zápalné zdroje.
Obzvláště: Nezažehujte otevřený oheň, nekuřte a nezapínejte žádné elektrické
spotřebiče (přístroje, lampy, zvonky atd.) - možnost přeskočení jisker.
Před každým provozem proveďte kontrolu těsnosti a nezávadnosti plynovodních
spojů. Dbejte na případné vyměnění hadice, existují-li odpovídající národní
požadavky.
Při výskytu porézních nebo vadných plynovodních spojů topidlo nezprovozňujte. Platí
to i v případě hmyzem ucpaných hadic nebo armatur, může totiž dojít k
nebezpečnému zpětnému šlehu plamene.
Page 7
7
Page 8
11
Page 9
12
Montáž
Před započetím
Pro rychlou a úspěšnou montáž topidla vám nabízíme několik
instrukcí:
Zkontrolujte obsah dodávky a jednotlivé díly si přehledně rozložte na
prázdný stůl (vyhrazujeme si právo na menší technické změny,
např. v souvislosti s obsahem sáčku s malými díly).
Bude-li, i přes pečlivou závodní kontrolu, něco chybět, pak kontaktujte
svého prodejce. Neodkladně vám pomůžeme.
Malé díly si roztřiďte, protože např. šrouby se mohou jenom minimálně
lišit a mohou být lehce zaměněné.
Pro montáž potřebujete jenom šroubovák střední velikosti a vhodný klíč
na šrouby (vidlicový,očkový nebo nástrčný).
Pro připojení plynové bomby potřebujete vidlicový klíč číslo 17 (SW 17).
Použijte jenom bezvadné a vhodné nářadí.S opotřebovaným nebo
nevhodným nářadím nejenom, že nemůžete šrouby dost pevně
utáhnout, ale můžete je tak poškodit, že budou nepoužitelné.
Montáž všech spojovacích prvků (šroubů, matic atd.) provádějte vždy
tak, jak je zobrazeno na následujících obrázcích.Dojde-li ke ztrátě prvku,
opatřete si vhodnou náhradu.Jenom tak je zaručena bezpečnost a jistota
konstrukce.
Dodržujte nezbytně předem určené pořadí pracovních kroků!
Text montážního kroku si kompletně přečtěte před jeho provedením,
někdy jsou užitečné pokyny uvedeny teprve následně.
I když nejste zkušený řemeslník, pro montáž nepotřebujete zpravidla
déle než hodinu.
Page 10
13

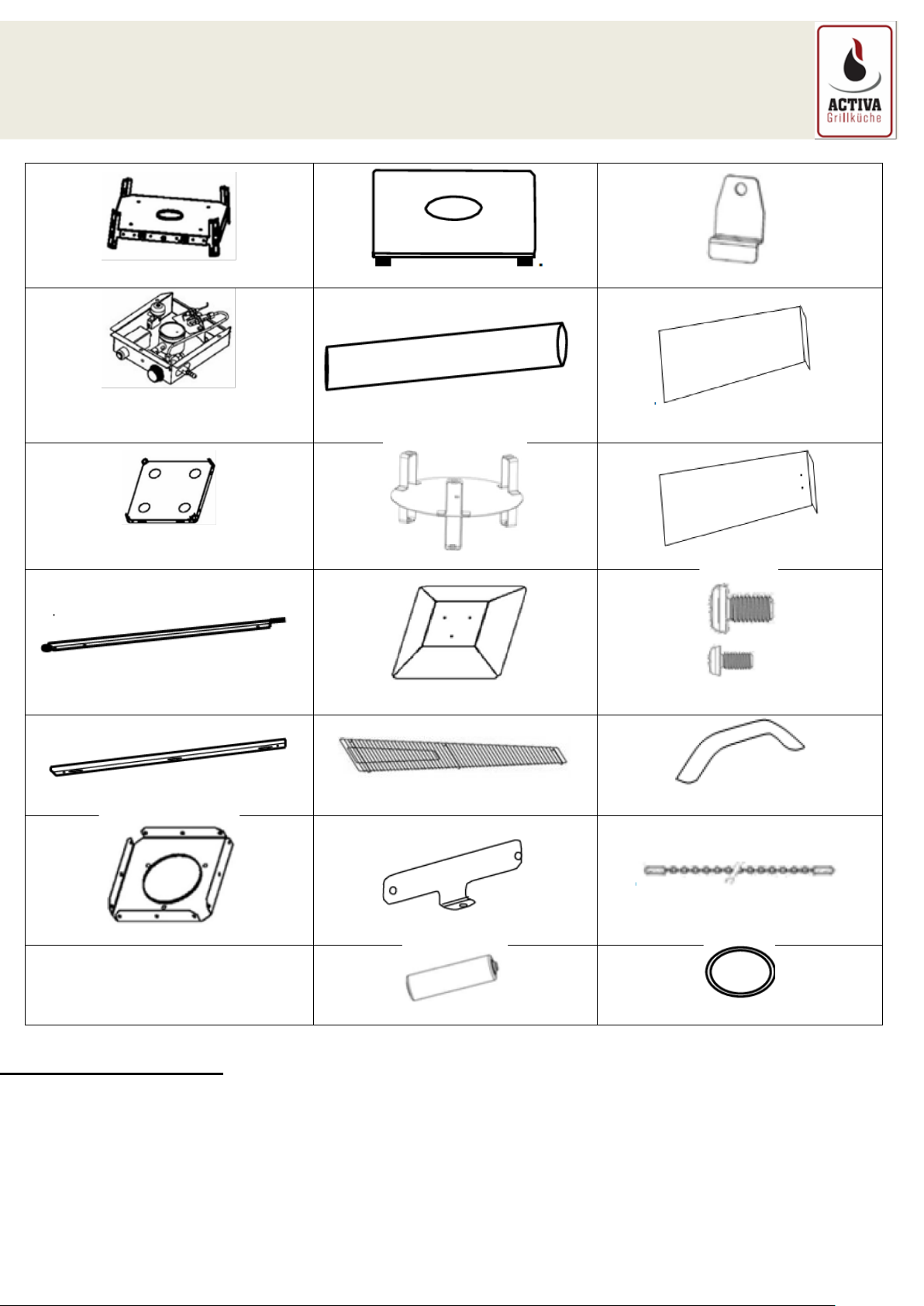

Příslušenství a montážní díly
1. deska středu (1x)
7. kryt na desku (1x)
14. držák (1x)
2. hlavní hořák (1x)
boční hořák (4x)
8. skleněná trubice (1x)
15. stěny
3. spodní deska (1x)
přední deska (1x)
9. tlumič (1x)
16. dveře/stěna (1x)
4. spodní noha (4x)
10. reklektor (1x)
17. šroub M5x10 (67x)
šroub M4x8 (2x)
5. podpěrná noha (4x)
11. ochranný kryt (4x)
18. držák (1x)
6. tlumící deska (1x)
12. držák dveří (1x)
19. řetízek (1x)
20. akumulátor (1x)
21. Pogumovaný kroužek (1x)
Page 11
14

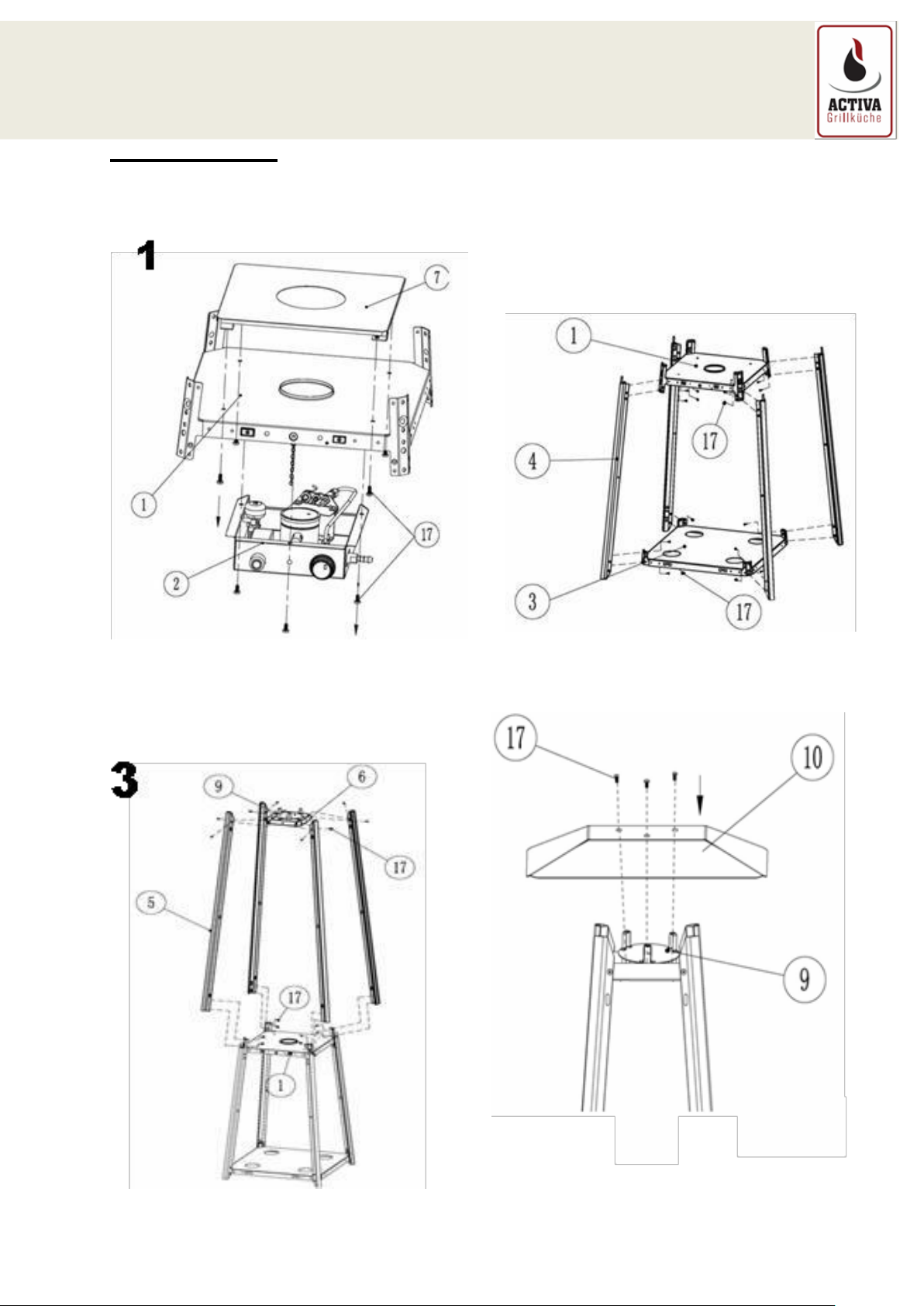

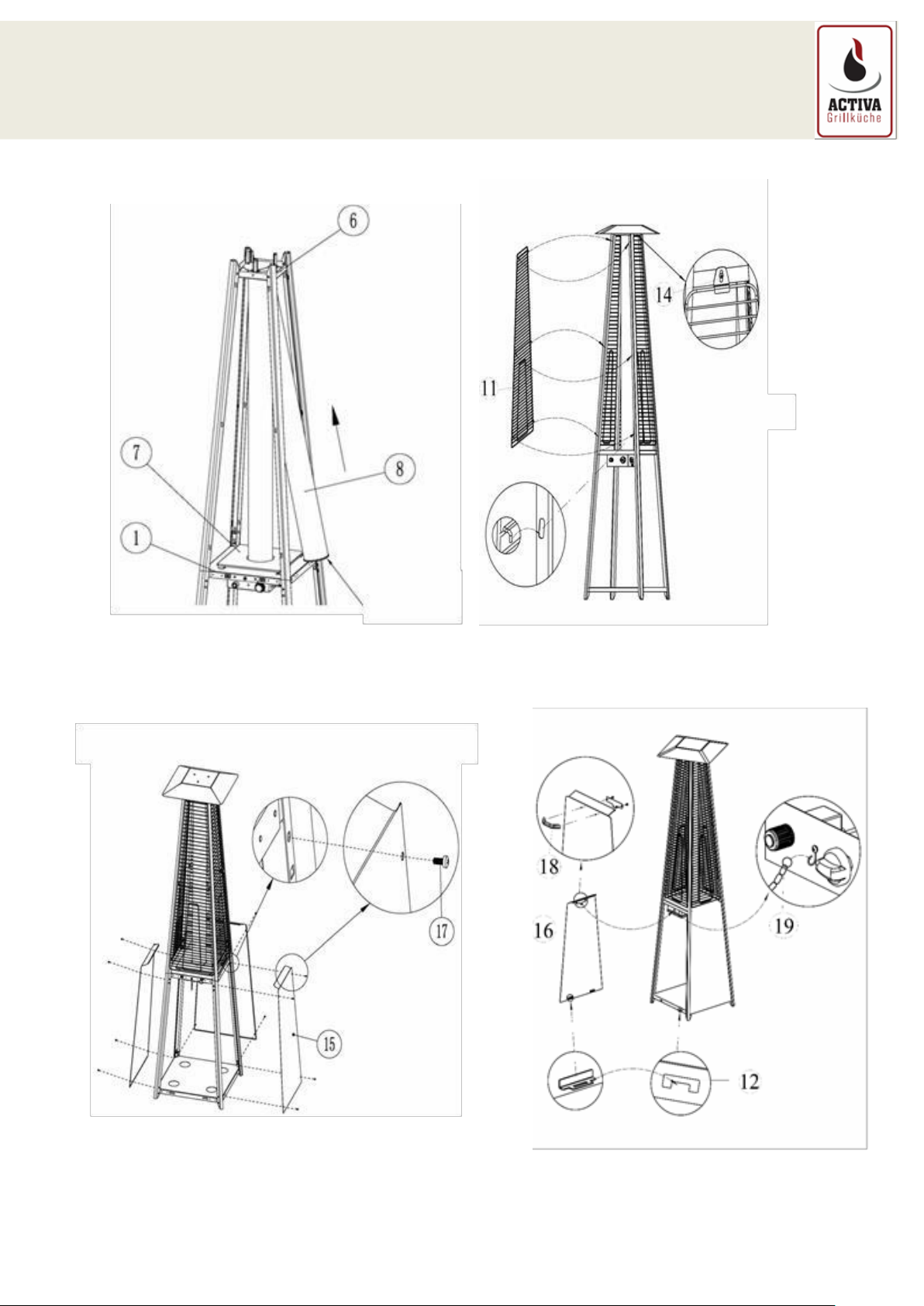

Postup montáže
Sestavte topidlo tak, jak je to znázorněno (podle obrázků)
Page 12
15
Page 13
16
Skladování
Spotřebič musí být skladován v uzavřených, dobře větraných místnostech
neobsahujících agresivní látky, při teplotě nejméně 10°C a relativní vlhkostí vzduchu
nejvýše 80 %. Pokud je spotřebič připojen k tlakové LPG lahvi nesmí být uložen v
prostoru pod úrovní terénu.
-
Po použití nebo v případě poruchy vždy zavřete lahvový ventil na LPG lahvi.
Page 14
17
-
Otočte ovládací knoflík topidla do polohy OFF.
-
Odpojte od spotřebiče LPG lahev.
-
Zkontrolujte těsnost a neporušenost lahvového ventilu. Zjistíte-li závadu,
předejte LPG lahev dodavateli plynu k výměně.
-
Odpojenou lahev opatřete ochranou zátkou.
-
Je zakázáno umisťovat a používat tlakové lahve s LPG (a to ani vyprázdněné)
v prostorech pod úrovní terénu.
-
Nechte topidlo zcela vychladnout.
-
Uložte spotřebič tak, aby bylo zabráněno jeho znečistění nebo poškození.
-
Chcete-li, chraňte vnější povrchy topidla zakrytím, čímž také zabráníte
usazování prachu a nečistot v rozvodech spotřebiče.
-
Skladujte topidlo ve svislé poloze.
Únik plynu
Cítíte-li unikat plyn, zavřete lahvový ventil na LPG lahvi. Uhaste v blízkém
okolí veškerý otevřený oheň a vypněte elektrické spotřebiče. Před dalším použitím je
nutné spotřebič zkontrolovat a opravit.
Pokud únik plynu nelze zastavit zavolejte dodavatele plynu. Pokud se jedná o
závadu, jejíž odstranění by vám činilo potíže, zavolejte servisního technika.

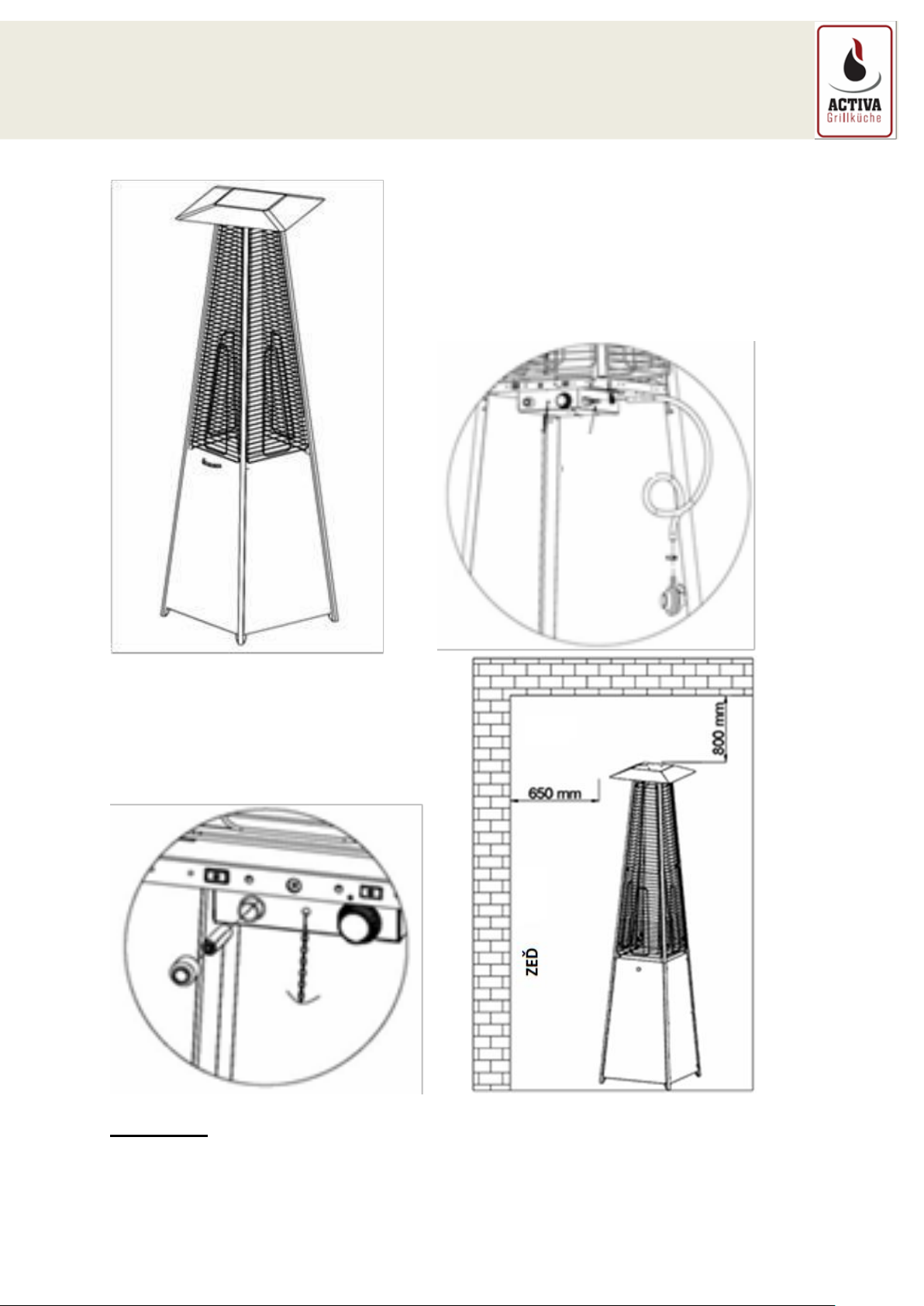

Montáž

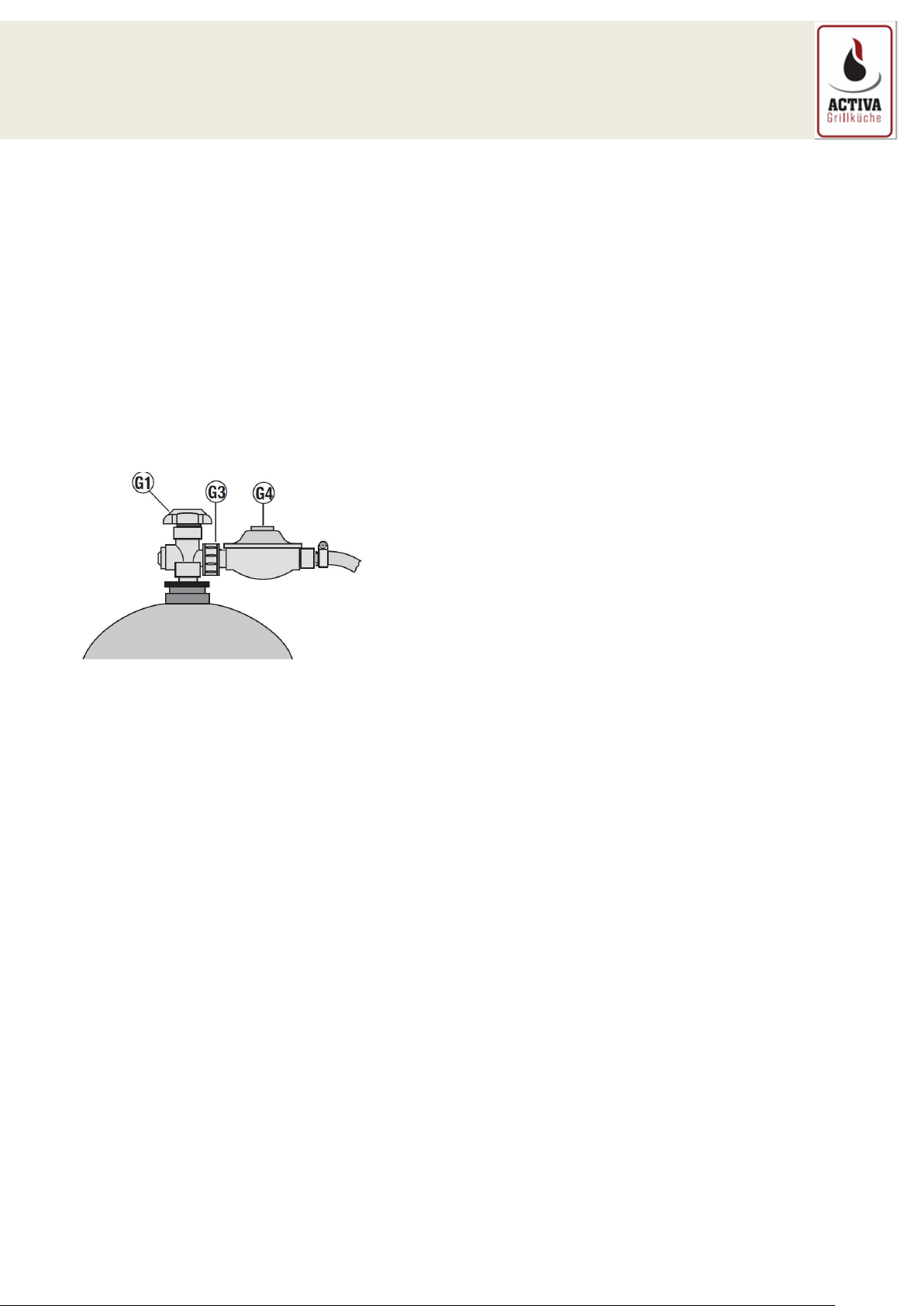

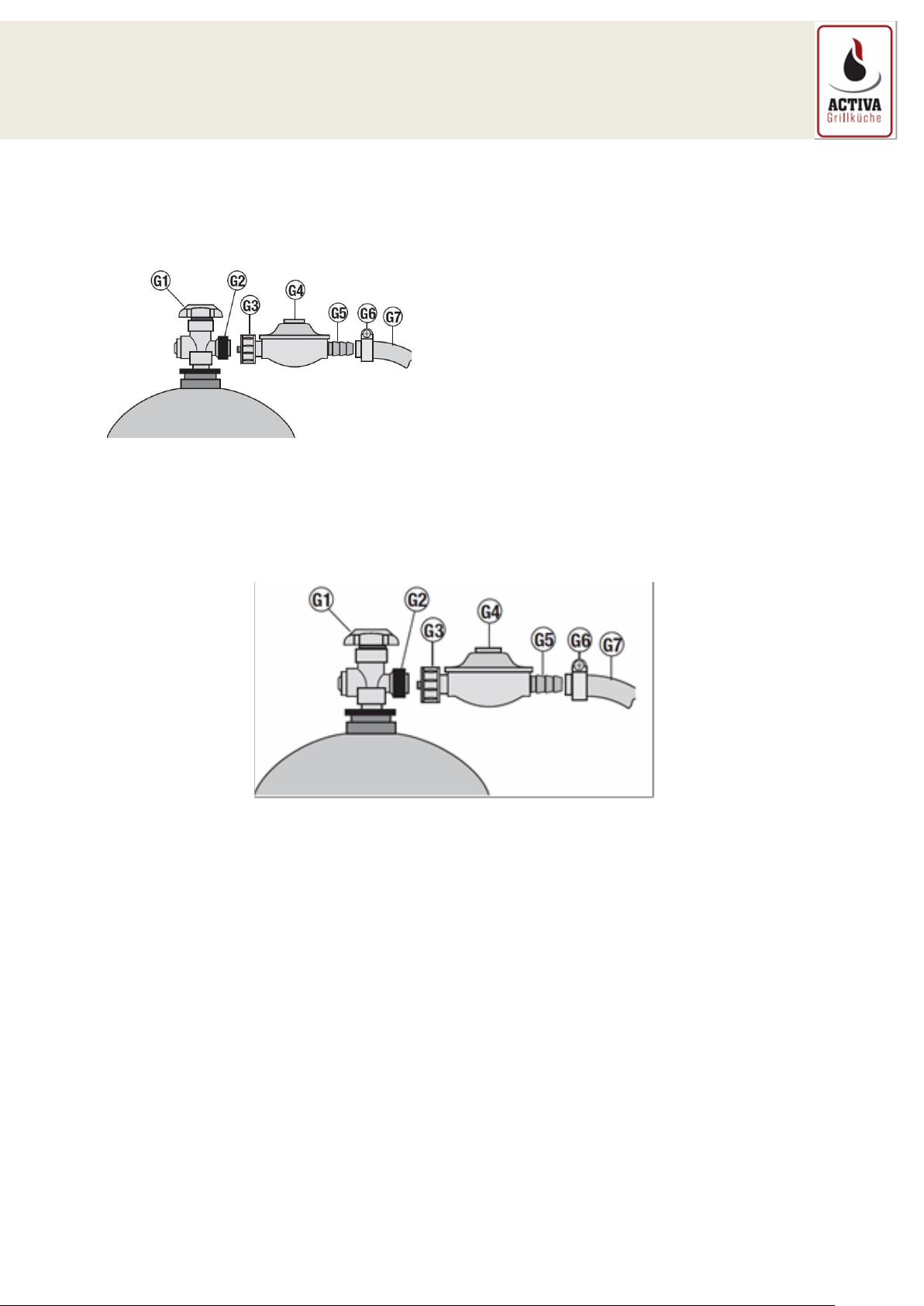

Připojení a odpojení plynové bomby
Potřebné díly a nářadí
1.
Šroubovák číslo 17 (vidlicový klíč SW 17)
2.
Plynová bomba
Plynová bomba s 11 kg náplní, běžně dostupná v obchodě (např. šedivá
propanová plynová bomba). Koupíte ji ve stavebninách nebo u obchodníka s
tekutým plynem.
3.
Prostředek na hledání netěsnosti
Prostředkem na hledání netěsnosti vyhledáte netěsnosti plynového
systému.Koupíte je ve stavebninách nebo u obchodníka s tekutým plynem.Při
použití prostředku na hledán netěsnosti dodržujte prosím návod výrobce.
Následující díly, které jsou obsažené v dodávce odpovídají normám
jednotlivých zemí.
4.
Redukční ventil
Pevně nastavený a uznaný redukční ventil, max.1,73 kg/h, provozní tlak 37 mbar,
hodící se k použité plynové bombě.
5.
Plynová hadice
- uznané hadicové vedení dostatečné délky, které umožní bezvadnou montáž bez
překroucení.
Připojení plynové bomby
Nebezpečí „Zapálení unikajícího plynu"
Tekutý plyn je velmi lehce zápalný a shoří explozivně.
Možné následky:
Page 15
18
Těžké újmy na zdraví nebo věcné škody při nekontrolovatelném zapálení unikajícího plynu.
Ochranná opatření:
Dbejte na to, aby se při připojování plynové bomby v okolí 5 m nenacházely žádné zápalné
zdroje.
Obzvláště: Nezažehujte otevřený oheň, nekuřte a nezapínejte žádné elektrické spotřebiče
(přístroje, lampy, zvonky atd.) (možnost přeskočení jisker).
Dbejte na případné vyměnění hadice, existují-li odpovídající národní požadavky.
1.

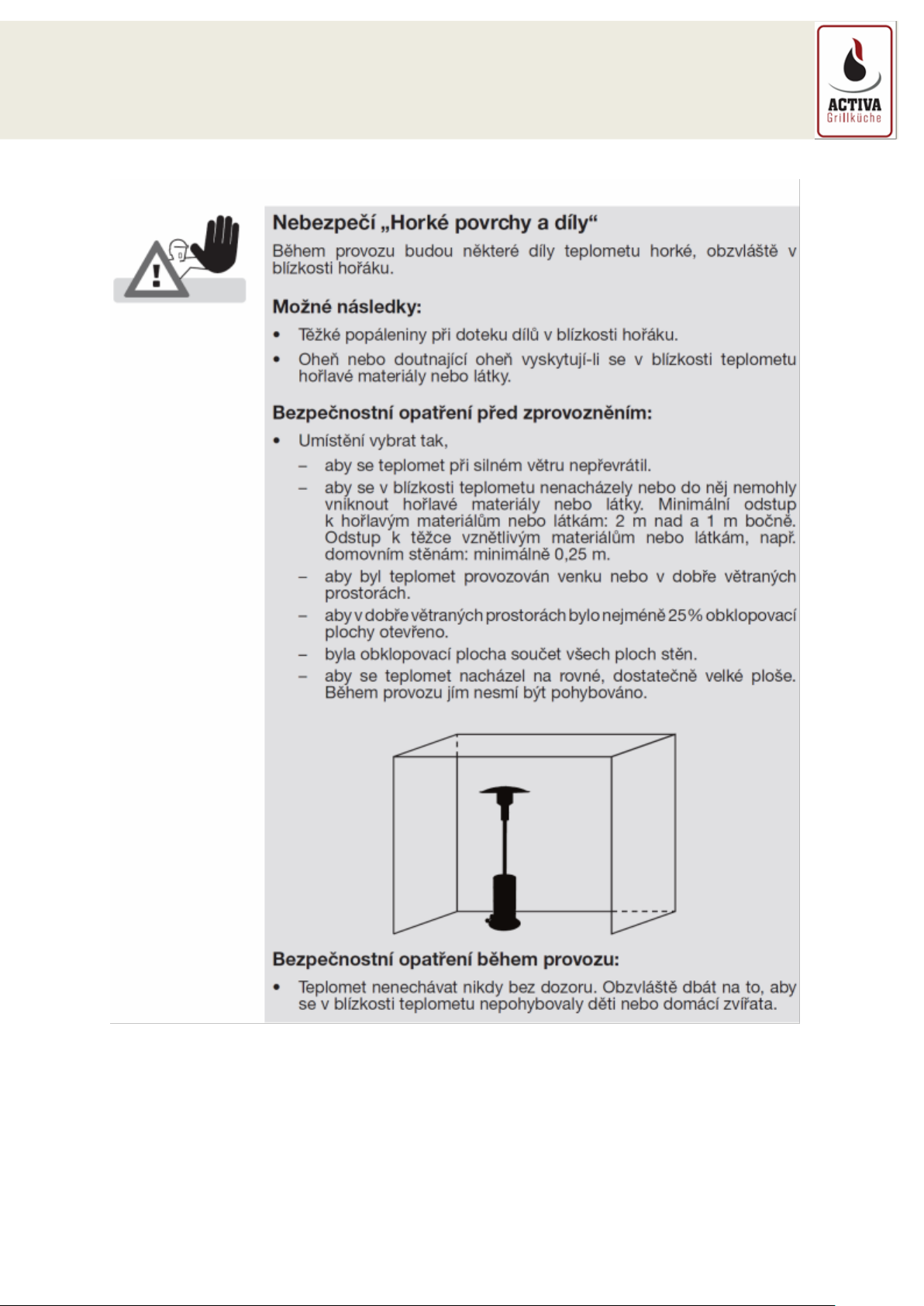

Pro ustavení teplometu zvolte vhodné
místo. Ověřte si, zda ...
-
se při silném větru nemůže teplomet
překlopit.
-
se v blízkosti teplometu nenacházejí nebo
do něj nemohou vniknout hořlavé
materiály nebo látky. Minimální odstup k hořlavým materiálům nebo látkám: 2
m nad a 1 m bočně; Odstup k těžce vznětlivým materiálům nebo látkám:
minimálně 0,25 m. bude teplomet provozován venku nebo v dobře větraných
prostorách.
-
je v dobře větraných prostorách nejméně 25% obklopovací plochy otevřeno.
-
je obklopovací plocha součet všech ploch stěn.
-
se teplomet nachází na rovné, dostatečně velké ploše. Během provozu jím
nesmí být pohybováno.
2.
Ustavte plynovou bombu do k tomuto účelu určeného výklenku.
- Nezakrývejte větrací otvory odstavné plochy pro bombu s tekutým
plynem.
Plynovou bombu nikdy nepokládejte.
Plynovou hadici nevystavujte zkroucení nebo napětí.
3.
Zkontrolujte zda-li je nasazeno těsnění závitu ventilu bomby (G2) a dále
jeho bezvadný stav. Nepoužívejte žádné dodatečné těsnění.
Spojte převlečnou matici (G3) redukčního ventilu se závitem ventilu bomby
(G2) a převlečnou matici (G3) pevně rukou utáhněte doleva. K tomuto účelu
nepoužívejte žádné nářadí, mohlo by dojít k poškození těsnění ventilu bomby
a tím k netěsnosti. Nepoužívejte žádné dodatečné těsnění.
Page 16
19
6.
Zkontrolujte pevné utažení spojení redukční ventil (G4) – plynová hadice
(G7). K tomuto účelu utáhněte pomocí křížového šroubováku šroub spony
(G6), otáčejte doleva.
7.
Otevřete ventil bomby (G1 otáčejte doleva) a prostředkem na hledání
netěsnosti, který běžně obrdžíte v obchodě, zkontrolujte
těsnost všech spojů.
Při použití prostředku na zjištění netěsnosti
dodržujte návod výrobce!
Zkouška těsnosti otevřeným plamenem je
nepřípustná.Zkouška těsnosti poslechem je
nejistá.
Při znatelné netěsnosti ihned uzavřete ventil bomby (otáčejte doprava) a
netěsné místo utěsněte nebo vyměňte netěsný díl. Zkoušku těsnosti opakujte.
8.
Nechcete-li ihned topit, uzavřete ventil plynové bomby (G1 otáčejte
doprava).
Odpojení plynové bomby
1.
Uzavřete ventil bomby (G1 otáčejte doprava).
2.
Otočte převlečnou matici (G3) redukčního ventilu rukou doprava a redukční ventil
(G4) sundejte ze závitu ventilu bomby (G2).
3.
Redukční ventil (G4) spolu s plynovou hadicí (G7) uložte na odstavnou Plochu
teplometu.Dbejte na to, abyste plynovou hadici nepřekroutili.
4.
Plynovou bombu skladujte náležitě:
-
Ventil plynové bomby opatřete uzavírací maticí a ochranným víčkem.
-
Plynovou bombu neskladujte pod úrovní země, na schodišti, chodbě a průjezdech domů,
jakož i v jejich blízkosti.
-
Plynové bomby – i prázdné – skladujte vždy ve stoje!
Obsluha
Zprovoznění topidla
1.
Zkontrolujte, zda
• se topidlo nemůže - obzvláště při velkém větru - překlopit.
Page 17
20
• se v blízkosti topidla nenacházejí nebo do něj nemohou vniknout hořlavé materiály
nebo látky. Minimální odstup k hořlavým materiálům nebo látkám: 2 m nad a 1 m
bočně. Odstup k těžce vznětlivým materiálům nebo látkám, např. domovním
stěnám:minimálně 0,25 m.
• bude topidlo provozováno venku nebo v dobře větraných prostorách.
• je u dobře větraných prostor minimálně 25% obklopovací plochy otevřeno. je obklopovací plocha
součet všech ploch stěn.
• se topidlo nachází na rovné, dostatečně velké ploše. Během provozu jím nesmí být pohybováno.
Zkontrolujte, zda je topidlo úplně smontováno a zda nevykazuje žádnou viditelnou vadu.
2.
Zkontrolujte pevné usazení převlečné
matice (G3) redukčního ventilu (G4). K
tomuto účelu otočte převlečnou matici
(G3) rukou doleva.
3.
Otevřete ventil plynové bomby (G1
otáčejte doleva).
4.
Zkontrolujte těsnost plynového systému.
V případě netěsnosti ihned otočte ventil bomby
(G1) doprava (uzavřít).
Pozor: Během následujících kroků 7. až 8. dodržujte odstup k hořáku.
5.
Stiskněte a otočte regulátor plamene na pozici „START”. Stiskněte, popřípadě i
několikrát, zapalovač Piezo dokud se nezapálí hořák.
6.
Počkejte několik sekund a poté regulátor plamene pusťte.
7.
Jestliže plamen uhasne, otočte regulátor plamenu s symbolem START
na pozici „AUS“ (vypnuto), počkejte 3 minuty a opakujte krok 6.
8.
Po rozehřátí teplometu otočte regulátor plamenu na požadovaný tepelný výkon
(velikost plamenu).
Ukončení provozu topidla
1.
Uzavřete ventil plynové bomby (G1 otáčejte doprava).
2.
Otočte regulátor plamenu (B) s malým symbolem plamenu na pozici „•".
3.
Počkejte až všechny díly topidla vychladnou a znečištěné vyčistěte.
4.
Při delším odložení:
Page 18
20
Odpojte plynovou bombu (viz kapitolu „ Odpojení plynové bomby"). Topidlo
skladujte na suchém místě.
Čištění
Topidlo
Aby vám bylo topidlo po dlouhá léta potěšením, měli byste jej po každém použití - po
vychladnutí všech dílů - pomocí prostředku na mytí nádobí a utěrky vyčistit.
Plynový systém
Všechny plynovodní díly smí vyčistit jenom odborník.
Regulační člen v žádném případě nerozebírejte!
Údržba
Topidlo se obejde bez údržby. Přesto musíte v pravidelných intervalech provádět
kontrolu.
Intervaly prohlídky jsou závislé na četnosti použití a okolních podmínkách, kterým je
topidlo vystaveno.
Topidlo
Zkontrolujte, jsou-li všechny díly topidla k dispozici a jsou-li namontované (vizuální
kontrola).
Zkontrolujte, jsou-li k dispozici a pevně utažena všechna spojení; případně
dotáhněte.
Plynový systém
Plynový systém musíte kontrolovat pokaždé po připojení plynové bomby (viz kapitolu
„Připojení a odpojení plynové bomby").
Dbejte na případné vyměnění hadice, existují-li odpovídající národní požadavky.
Pokyny pro životní prostředí a likvidační opatření
Topidlo před likvidací rozeberte na jednotlivé díly. Kovy a plasty odevzdejte k
recyklaci.
Page 19
20
Hledání chyb a odstranění poruch
Dojde-li, i přes dostatečnou pečlivost a údržbu, k poruchám, může vám je tato
kapitola pomoci odstranit.
Porucha
Příčina
Odstranění
Zapáchá plyn
Hořák nejde zapálit
Únik v plynovém systému
Plynová bomba je prázdná
Ventil plynové bomby je
uzavřen
Odstup mezi zapalovací
svíčkou a otvory výstupu
plynu hořáku (2) není
správný
1.
Ihned uzavřít ventil bomby
(G1 otočit doprava)
2.
Zamezit vytváření plamenů
nebo jisker (nezapínat
žádné elektrické přístroje)
3.
Dotáhnout všechny
šroubované spoje
plynového systému
4.
Zkontrolovat bezvadnost
všech plynovodních
dílů; vadné díly nahradit
originálními náhradními díly
5.
Zkontrolovat těsnost spojů
prostředkem na kontrolu
netěsnosti
Vyměnit plynovou bombu Ventil
bomby (G1) otočit doleva
Vizuální kontrola, případně
korigovat
Teplota na topidlu je
moc nízká
Příliš krátká doba ohřevu
Otvory výstupu plynu hořáku
() jsou ucpané
Regulátor plamene uvést na
pozici MAX
Odstranit ucpání na hořáku
Vzplanutí nebo
bublající zvuk
Zpětný vrh plamene ucpáním
hořáku
1.
Ihned uzavřít ventil bomby
(G1 otočit doprava)
2.
Tři minuty počkat a poté
teplomet opět zprovoznit
3.
Dojde-li opět k poruše,
vymontovat hořák a vyčistit
jej.
Loading...
