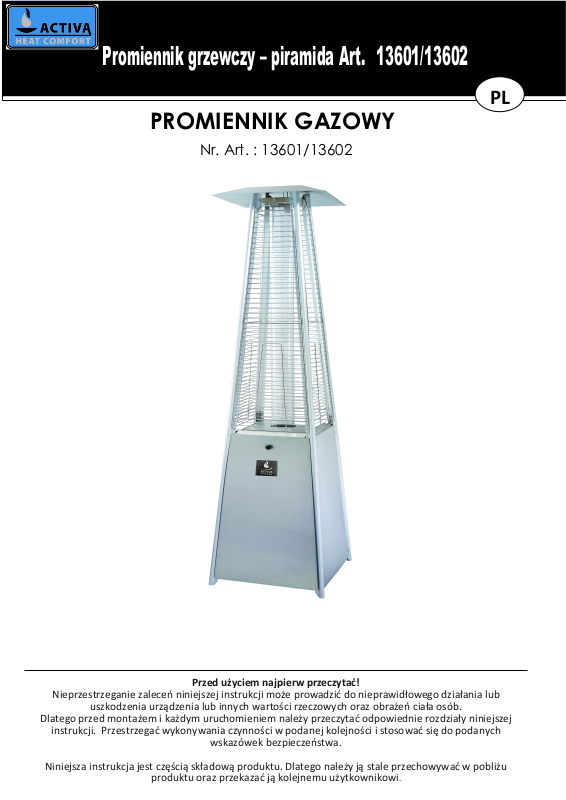

Promiennik grzewczy – piramida Art.
13601/1360201
PROMIENNIK GAZOWY
Nr. Art. : 13601/13602
Przed użyciem najpierw przeczytać!
Nieprzestrzeganie zaleceń niniejszej instrukcji może prowadzić do nieprawidłowego działania lub
uszkodzenia urządzenia lub innych wartości rzeczowych oraz obrażeń ciała osób.
Dlatego przed montażem i każdym uruchomieniem należy przeczytać odpowiednie rozdziały niniejszej
instrukcji. Przestrzegać wykonywania czynności w podanej kolejności i stosować się do podanych
wskazówek bezpieczeństwa.
Niniejsza instrukcja jest częścią składową produktu. Dlatego należy ją stale przechowywać w pobliżu
produktu oraz przekazać ją kolejnemu użytkownikowi.
Page 2
Spis treści
Dane techniczne ................................................................................................................................................... 3
Elementy obsługi .................................................................................................................................................. 4
Działanie ............................................................................................................................................................... 4
Przeznaczenie ....................................................................................................................................................... 5
Gwarancja i wyłączenie odpowiedzialności ......................................................................................................... 5
Wskazówki dotyczące bezpieczeństwa użytkowania………………………………………………………………………………………6
Definicja stosowanych pojęć ............................................................................................................................... 6
Niebezpieczeństwo „Gaz jest substancją łatwo palną“…………………………………………………………………………………..6
Niebezpieczeństwo „Gaz wypiera tlen“………………………………………………………………………………………………………….6
Niebezpieczeństwo „Gorące powierzchnie i części“……………………………………………………………………………………….7
Montaż………………………………………………………………………………………………………………………………………………………….8
Lista części……………………………………………………………………………………........................................………………………..9

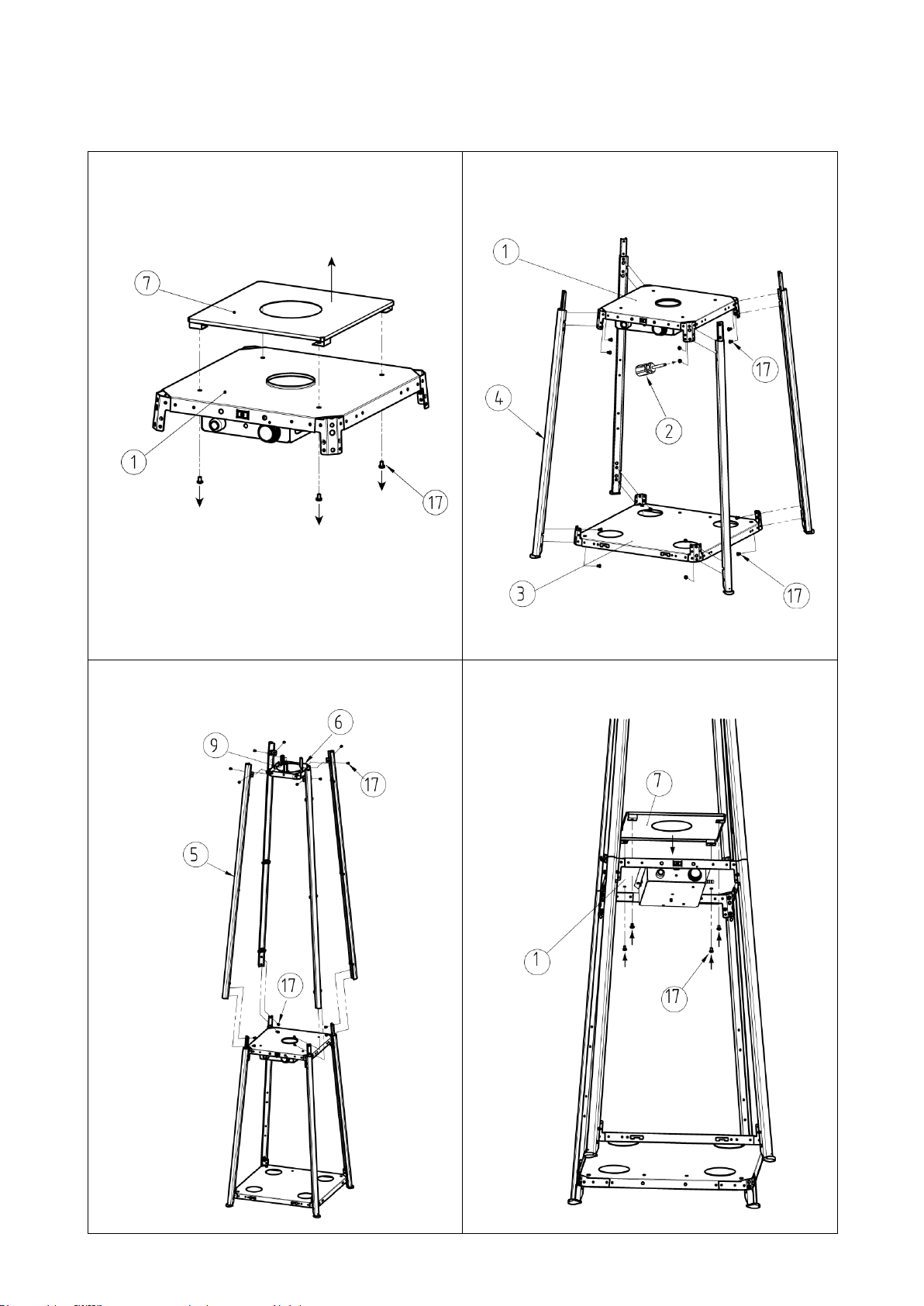

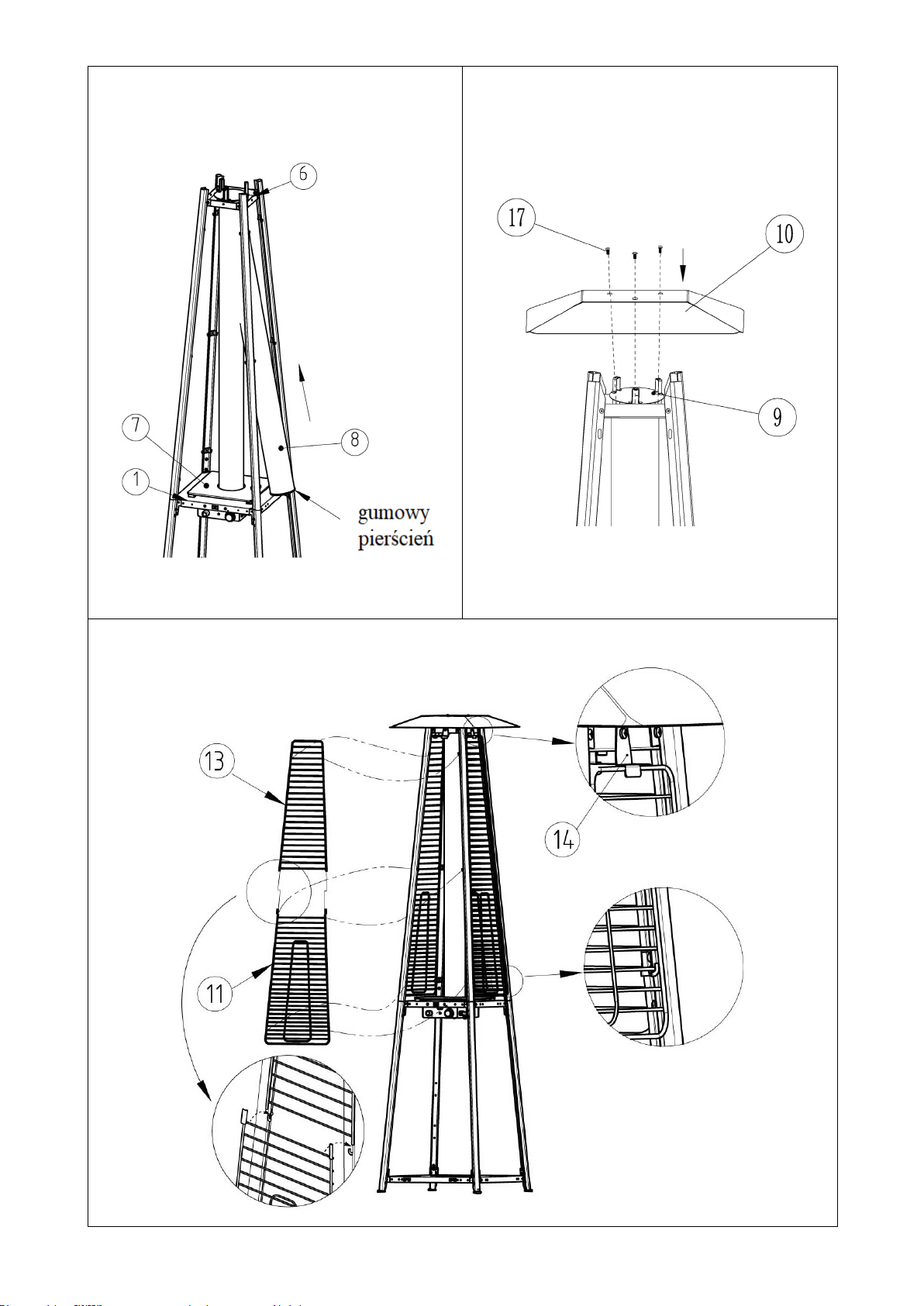

Kroki montażowe………………………………………………………………………………………………………………..……………………….11
Ustawienie promiennika……………………………………
Przechowywanie promiennika…………………………………………………………………………………………..…………………………15

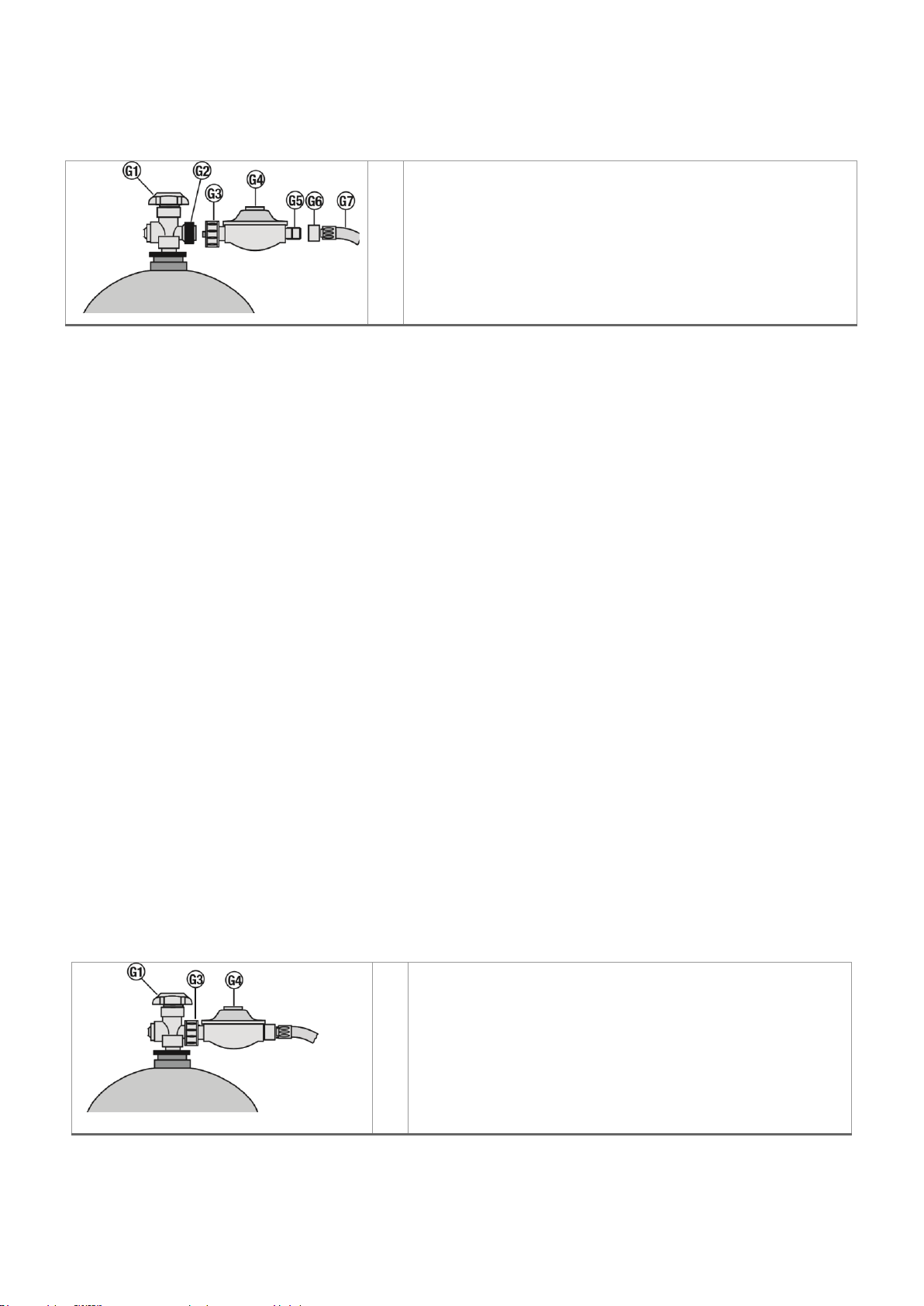

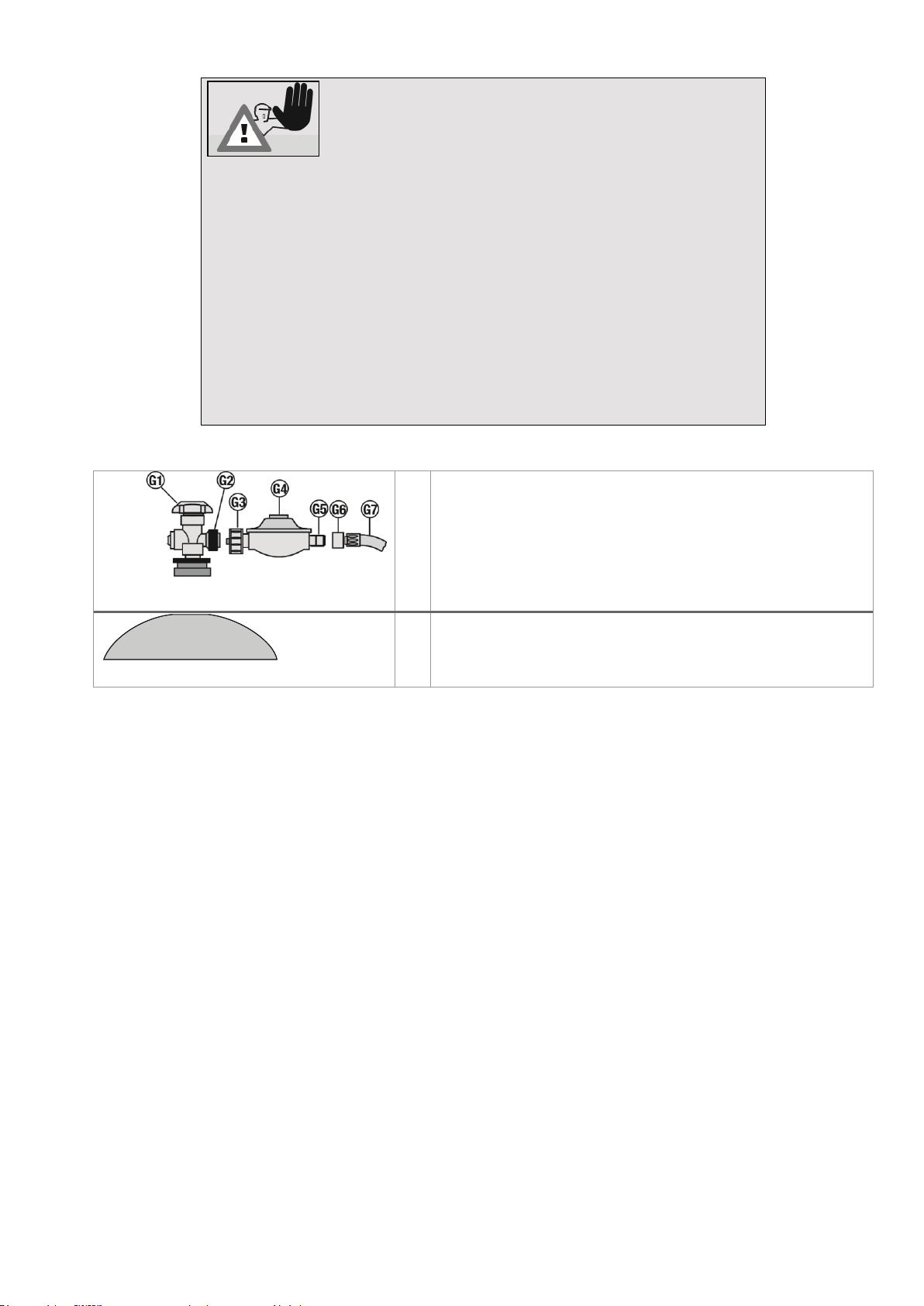

Podłączanie butli gazowej…………………………………………………………………………………………………………………………….15
Odłączanie butli gazowej ................................................................................................................................... 17
Uruchamianie promiennika gazowego………………………………………………………………………………………………………….17
Wyłączanie promiennika gazowego ................................................................................................................... 18
Czyszczenie ......................................................................................................................................................... 18
Konserwacja. ....................................................................................................................................................... 18
Uwagi dotyczące ochrony środowiska i usuwania odpadów ............................................................................. 19
Lokalizacja i usuwanie usterek ........................................................................................................................... 19
………………………………………………………………..……………………….14
Page 3
DANE TECHNICZNE
ITS
Kategoria urządzeń
I₃B/P
Waga całkowita
Wymiary (Ø x wys.)
ok. fi 53 x 223 cm
Moc cieplna
Natężenie przepływu
gazu (przepływ
masowy)
Czas palenia
ok. 14h przy pełnym obciążeniu
Rodzaj gazu
gaz płynny (propan / butan)
butla gazowa
dostępna w handlu butla gazowa o wadze 11 kg
Reduktor ciśnienia
Typ
nastawiony na stałą wartość i atestowany
znakiem reduktor ciśnienia
Natężenie
przepływu
maks. 1,5 kg/h
Ciśnienie robocze
37 mbar
Wąż gazowy
atestowany znakiem przewód giętki (maks.
długość 1,5 m)
Zapłon
zapłon piezoelektryczny
Regulacja płomienia
płynna od 0 do maks.
Promiennik gazowy
Instalacja gazowa
Numer kontrolny CE 2575-21
ok. 19,5 kg
ok. 13.2 kW
961 g / h
Page 4

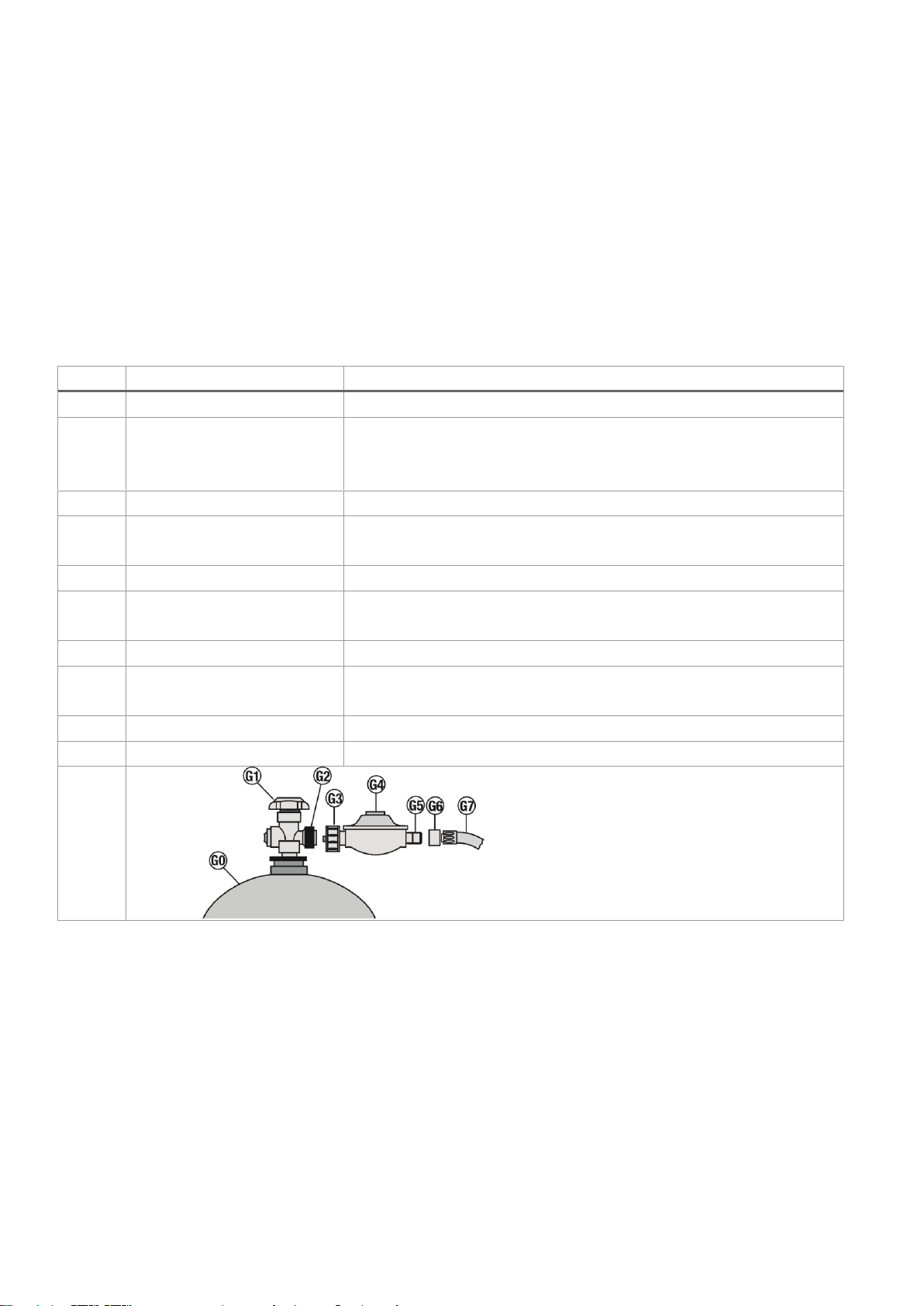

Przed rozpoczęciem montażu prosimy sprawdzić kompletność elementów wchodzących w skład
Poz.
Nazwa
Funkcja
A
Zapalnik piezoelektryczny
zapalanie gazu na palniku (nacisnąć)
B
Regulator płomienia
Napełnianie palnika gazem (nacisnąć, obrócić na „duży płomień
kolei“ i trzymać wciśnięty).
Po zapaleniu ustawić dopływu ciepła (obracać).
G0
Butla gazowa
pojemnik na paliwo
G1
Zawór butli
zawór odcinający; otwieranie butli gazowej (obrócić w lewo) i
zamykanie (obrócić w prawo)
G2
Gwint zaworu butli
połączenie butla gazowa - reduktor ciśnienia
G3
Nakrętka złączkowa
reduktora ciśnienia
podłączanie butli gazu (obrócić w lewo) i odłączanie (obrócić w
prawo)
G4
Reduktor ciśnienia
redukcja ciśnienia gazu
G5
Przyłącze reduktora
ciśnienia
połączenie reduktor ciśnienia - wąż gazowy
G6
Nakrętka kołpakowa
połączenie wąż gazowy - reduktor ciśnienia
G7
Wąż gazowy
doprowadzanie gazu do palnika
urządzenia !
ELEMENTY OBSŁUGI
DZIAŁANIE
Przy otwartym zaworze butli (G1) i regulatorze płomienia (B) gaz przepływa przez wąż gazowy (G7) i człon
nastawczy do palnika. Podczas zapłonu pokrętło regulacyjne musi być ustawione na położenie minimalne.
W przeciwnym razie może dojść do wyfuknięć gazu.
Po uruchomieniu zapalnika piezoelektrycznego (A) na świecy zapłonowej na palniku powstaje iskra, która
rozpala gaz.
Palnik emituje ciepło pod kątem 360°. Ciepło emitowane do góry jest odbijane w dół przez reflektor (1).
Page 5
PRZEZNACZENIE
Użytkowanie zgodne z przeznaczeniem
Promiennik gazowy służy do ogrzewania na zewnątrz lub w dobrze wentylowanych pomieszczeniach.
Stosuje się go zgodnie z przeznaczeniem, jeśli używany jest wyłącznie do ogrzewania na zewnątrz i w
dobrze wentylowanych pomieszczeniach i przestrzegane są przy tym wszystkie zalecenia niniejszej
instrukcji.
Tylko do użytku prywatnego!
Użytkowanie niezgodne z przeznaczeniem
Inne lub wykraczające poza opisany tu zakres użytkowanie jest niedozwolone. Dotyczy to w szczególności
podanych niżej niedozwolonych sposobów użytkowania:
• Nie używać promiennika z innymi paliwami niż gaz płynny (propan/butan).
GWARANCJA I WYŁĄCZENIE ODPOWIEDZIALNOŚCI
Promiennik został zbudowany wg ogólnych zasad technicznych – obowiązujących w fazie konstrukcyjnej –
oraz wymogów znaku . Promiennik opuścił naszą fabrykę w nienagannym i bezpiecznym stanie
technicznym.
Udzielamy gwarancji na promiennik gazowy na okres dwóch lat od daty kupna. Gwarancja obejmuje wady
produkcyjne i materiałowe oraz zapewnia wymianę wadliwych części. Gwarancja nie obejmuje kosztów
transportu, montażu, wymiany zużytych części i innych.
Gwarancja wygasa i wszelka odpowiedzialność przechodzi na kupującego:
• jeżeli promiennik nie jest użytkowany zgodnie z przeznaczeniem;
• jeżeli promiennik zostanie uruchomiony mimo widocznych uszkodzeń lub niekompletnego montażu;
• jeśli promiennik zostanie poddany modyfikacjom technicznym;
• jeżeli stosowany będzie osprzęt, który nie jest wyraźnie dopuszczony do niniejszego promiennika (w
razie wątpliwości prosimy o kontakt z działem obsługi klienta);
• jeżeli nie będą stosowane oryginalne części zamienne firmy ACTIVA POLSKA Sp. z o.o.
Page 6
Piktogram i hasło
Wskazanie na ...
Niebezpieczeństwo
... możliwe zagrożenie mogące prowadzić do ciężkiego zranienia osób
lub poważnych szkód rzeczowych, jeżeli nie zostaną podjęte
wymienione środki ostrożności.
Uwaga
... możliwe zagrożenie mogące prowadzić do szkód rzeczowych, jeżeli
nie zostaną podjęte wymienione środki ostrożności.
Piktogram
Wskazanie na ...
... pomocną funkcję lub pożyteczną wskazówkę.

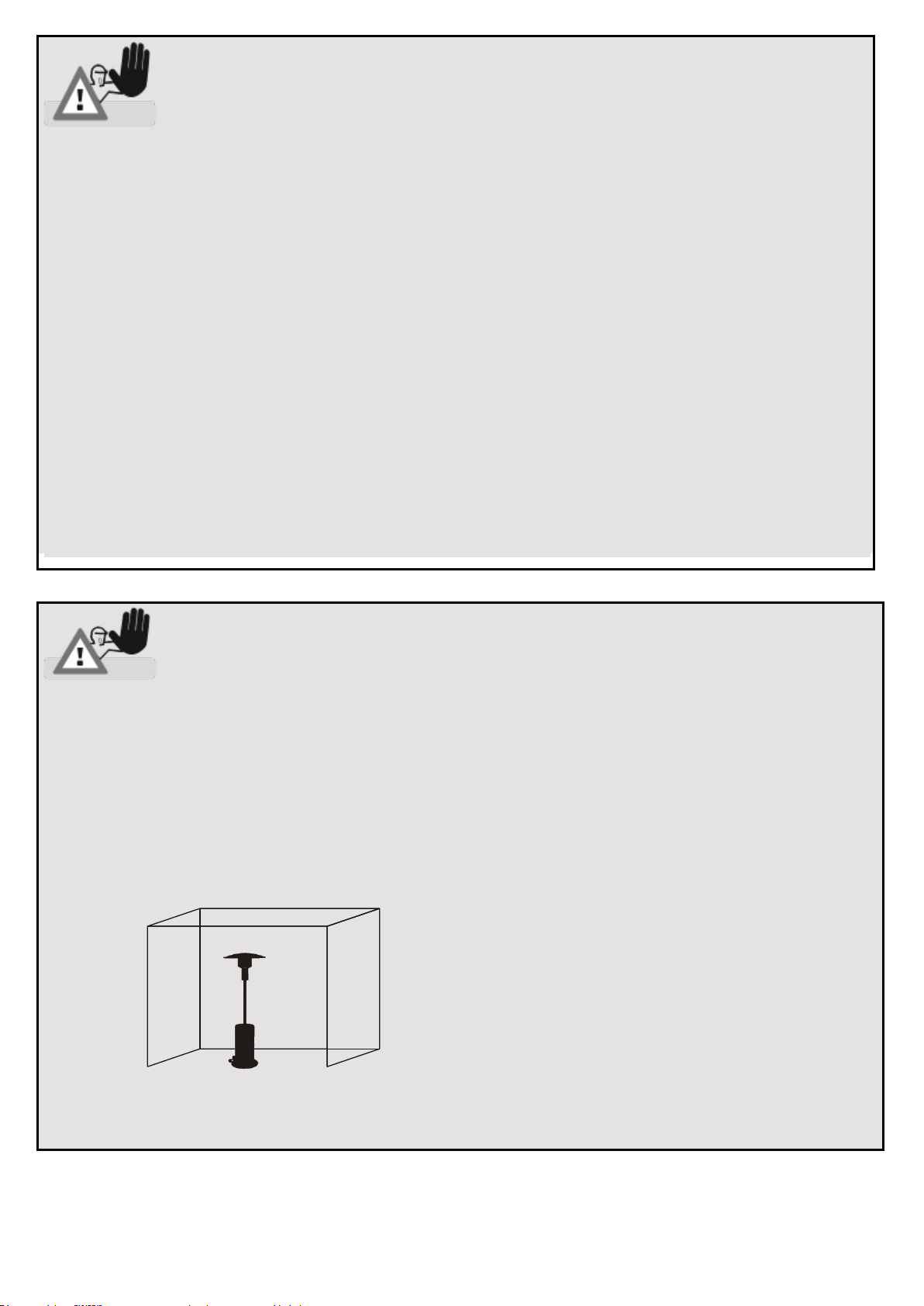

Niebezpieczeństwo „Gaz jest substancją łatwo palną“
Gaz płynny jest bardzo łatwo zapalny i spala się wybuchowo.
Możliwe skutki:
• niebezpieczeństwo ciężkich obrażeń ciała lub szkód rzeczowych w wyniku niekontrolowanego zapłonu ulatniającego
się gazu
Środki bezpieczeństwa:
• Promiennik gazowy wolno stosować tylko na zewnątrz lub w dobrze wentylowanych pomieszczeniach.
W dobrze wentylowanym pomieszczeniu przynajmniej 25% powierzchni oddzielającej musi być otwarta. Powierzchnia
oddzielająca stanowi sumę wszystkich powierzchni ściennych.
• Butlę gazową i przewód gazowy chronić przed bezpośrednim promieniowaniem słonecznym i innymi źródłami ciepła
(maks. 50°C). Zwłaszcza przewód gazowy nie może mieć kontaktu z gorącymi częściami promiennika.
• Podczas zapalania płomienia gazu nie zbliżać głowy do palnika.
• Po użyciu natychmiast zamknąć zawór butli gazowej (obrócić zawór butli w prawo).
• Przed przemieszczeniem urządzenia należy zamknąć zawór butli z gazem płynnym lub reduktor ciśnienia.
• Nigdy nie pozostawiać promiennika bez nadzoru. Gdy płomień zgaśnie, natychmiast ponownie zapalić lub zamknąć
butlę gazową.
• Podczas podłączania butli gazowej sprawdzić, czy w promieniu 5 m nie występują żadne źródła zapłonu.
• W szczególności: nie zapalać otwartego płomienia, nie palić tytoniu i nie włączać urządzeń elektrycznych (lampy,
dzwonki itd.) (możliwość wyładowań iskrowych).
• Przed każdym uruchomieniem sprawdzić szczelność i sprawność wszystkich połączeń gazowych.
• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.
Jeżeli połączenia gazowe są popękane lub uszkodzone, nie wolno uruchamiać promiennika. Dotyczy to również, np. węży
lub armatur zatkanych insektami, gdyż może to spowodować niebezpieczny przeskok / cofnięcie płomienia.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Definicja stosowanych pojęć
Zagrożenia i ważne informacje wskazują w niniejszej instrukcji następujące piktogramy i hasła:
Wskazówki dotyczące bezpieczeństwa użytkowania
Wskazówki dotyczące stosowania
6
Page 7
Niebezpieczeństwo „Gaz wypiera tlen“
Gaz płynny jest cięższy od tlenu. Gromadzi się przy podłożu i wypiera stamtąd tlen
Możliwe skutki:
• niebezpieczeństwo uduszenia się w wyniku niedoboru tlenu przy nadmiernym stężeniu gazu
Środki bezpieczeństwa:
• Nie zakrywać otworów wentylacyjnych komory na butlę z gazem płynnym.
• Używać promiennika tylko na wolnym powietrzu, przy dobrej wentylacji, powyżej powierzchni gruntu (tzn. nie stawiać w
zagłębieniach poniżej powierzchni gruntu).
• Po użyciu natychmiast zamknąć zawór butli gazowej.
• Przed przemieszczeniem urządzenia należy zamknąć zawór butli z gazem płynnym lub reduktor ciśnienia.
• Nigdy nie pozostawiać promiennika bez nadzoru. Gdy płomień zgaśnie, natychmiast ponownie zapalić lub zamknąć butlę
gazową.
• Przed każdym uruchomieniem sprawdzić szczelność i sprawność wszystkich połączeń gazowych.
• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.
Jeżeli połączenia gazowe są popękane lub uszkodzone, nie wolno uruchamiać promiennika.
W przypadku dłuższego nieużywania odłączyć butlę gazową i prawidłowo przechowywać
• Pożar lub tlący się ogień, jeżeli w pobliżu promiennika znajdą się łatwo palne materiały i substancje.
Środki ostrożności przed uruchomieniem:
• Dobrać miejsce ustawienia tak, aby
przy silnym wietrze promiennik nie przewrócił się;
– Założyć na zawór butli gazowej nakrętkę zamykającą i osłonę.
– Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach schodowych, korytarzach, przejściach i
przejazdach między budynkami oraz w ich bezpośredniej bliskości.
– Butle gazowe – również puste – przechowywać zawsze w pozycji stojącej!
Niebezpieczeństwo „Gorące powierzchnie i części“
Podczas pracy niektóre części promiennika są bardzo gorące, szczególnie w pobliżu palnika.
Możliwe skutki:
• Ciężkie oparzenia w wyniku dotknięcia części w pobliżu palnika.
– w pobliżu promiennika nie znajdowały się żadne łatwo palne materiały lub substancje. Minimalny odstęp od łatwopalnych
materiałów i substancji: 2 m od góry i 1 m z boku. Odstęp od trudno zapalnych materiałów i substancji, np. od ściany
budynku: przynajmniej 0,25 m.
– promiennik był stosowany na zewnątrz lub w dobrze wentylowanych pomieszczeniach;
– w dobrze wentylowanym pomieszczeniu przynajmniej 25% powierzchni oddzielającej musi być otwarta.
– powierzchnia oddzielająca stanowi sumę wszystkich powierzchni ściennych.
– promiennik był umieszczony bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie wolno go przestawiać podczas
pracy.
Środki bezpieczeństwa podczas stosowania:
• Nigdy nie pozostawiać promiennika bez nadzoru. W szczególności uważać, aby w pobliżu promiennika nie przebywały dzieci ani
zwierzęta domowe.
Page 8
MONTAŻ
Przed rozpoczęciem montażu
Oto kilka wskazówek ułatwiających szybki montaż promiennika gazowego:
• Sprawdzić zakres dostawy i rozłożyć części składowe na pustym stole (zastrzegamy sobie prawo do
niewielkich zmian technicznych, np. co do zawartości worka z drobnymi częściami).
• Jeśli mimo starannej kontroli zabraknie jakiejś części, prosimy skontaktować się z naszym działem
obsługi klienta (patrz ostatnia strona), który niezwłocznie udzieli stosownej pomocy.
Posortować drobne części, ponieważ np. śruby czasami różnią się od siebie tylko minimalnie i łatwo można
je pomylić.
• Do montażu potrzebny jest wkrętak o średnim rozmiarze i odpowiedni klucz do śrub (płaski, oczkowy lub
nasadowy).
• Do podłączenia butli gazowej będzie potrzebny płaski klucz – dołączony do produktu.
Stosować tylko sprawne i pasujące narzędzia. Uszkodzonymi lub nieodpowiednimi narzędziami nie
można dociągnąć śrub lub mogą one ulec uszkodzeniu.
• Wszystkie elementy łączące (śruby, nakrętki itd.) zamontować zgodnie z poniższymi rysunkami. Jeżeli
zaginął jakiś element łączący, należy zakupić odpowiednią część zamienną. Tylko wtedy zapewniona jest
stabilna i bezpieczna konstrukcja.
• Opisane czynności montażowe należy konieczne wykonywać w podanej kolejności!
• Przed przystąpieniem do montażu dokładnie przeczytać cały opis wykonywanej czynności, gdyż zawiera
on pożyteczne wskazówki.
Nawet jeżeli nie jesteś doświadczonym majsterkowiczem, z reguły montaż nie potrwa dłużej niż jedna
godzina.
8
Page 9

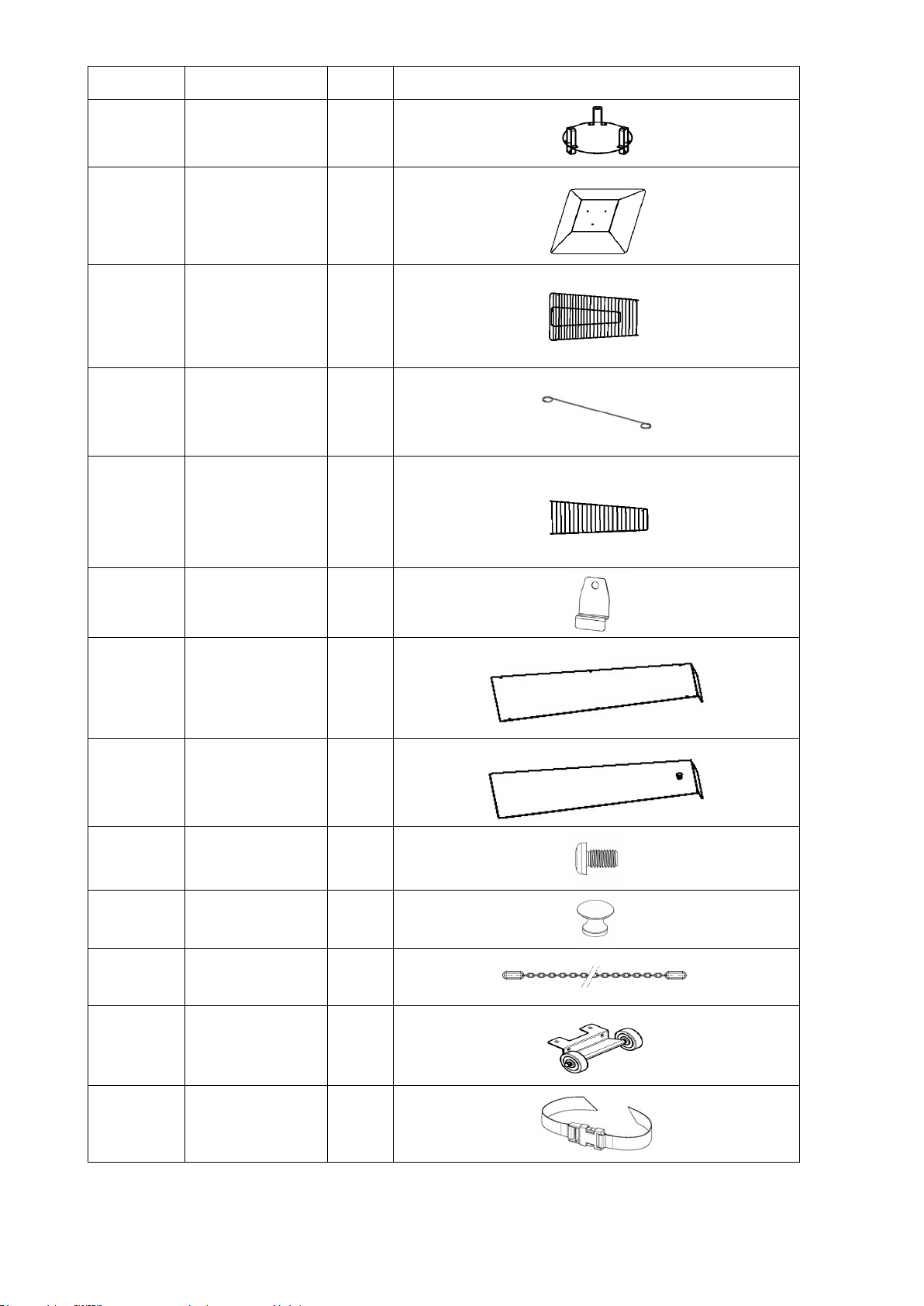

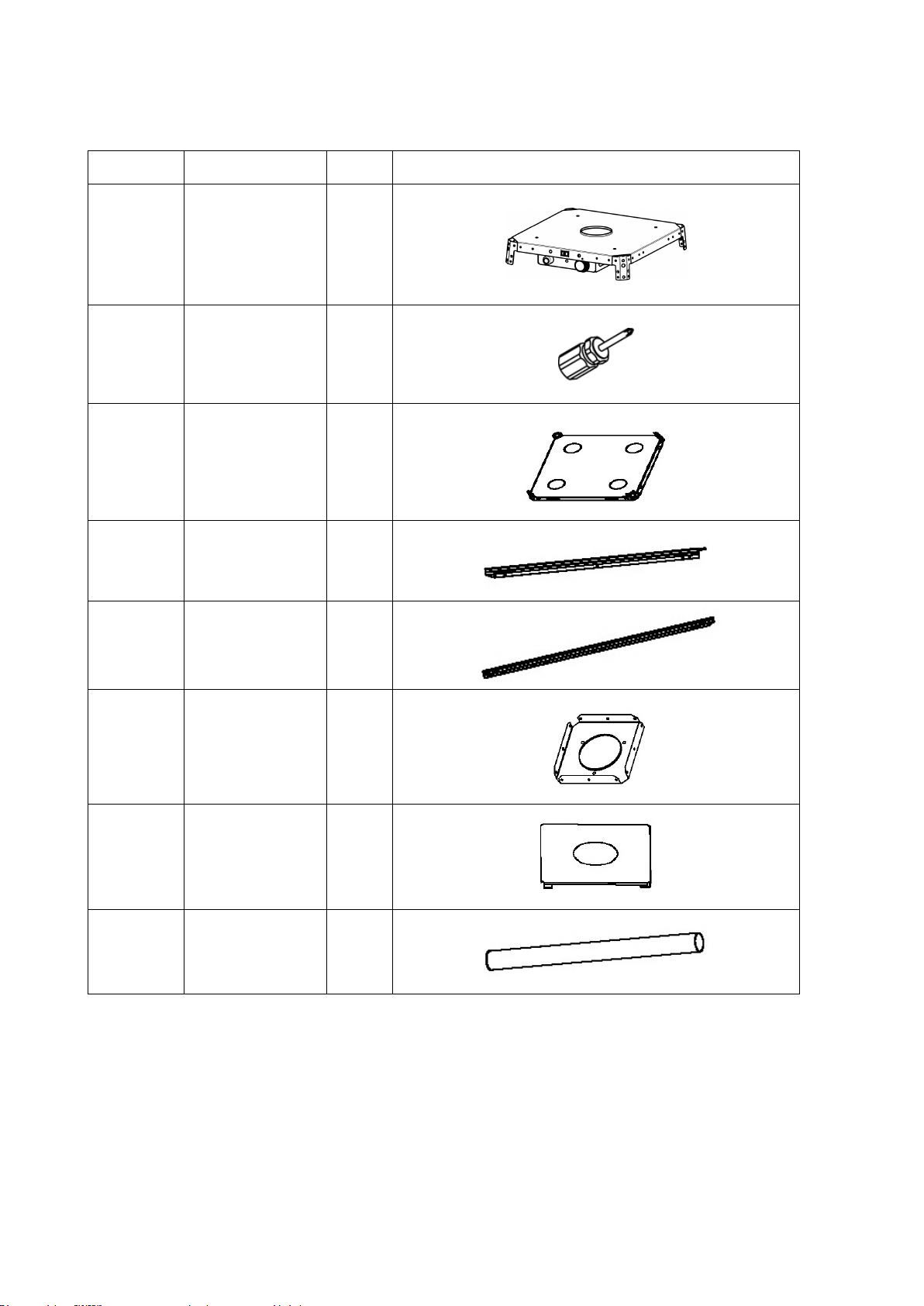

LISTA CZĘŚCI
Nr. Nazwa Ilość Rysunek
1
płyta
środkowa
1
2 śrubokręt 1
3 płyta dolna 1
4 noga dolna 4
5 noga górna 4
6 górna płyta 1
7 osłona płyty 1
8 rura szklana 1
9
Page 10
Nr.
Nazwa
Ilość
Rysunek
9 amortyzator 1
10 reflektor 1
11
dolna kratka
zabezpieczająca
4
klips do
12
pocowania
1
pokrętła
13
górna kratka
zabezpieczająca
4
14 uchwyt 4
15 ściana boczna 3
16 ściana przednia 1
17 śruba M5x8 54
18 pokrętło 1
19 łańcuch 1
20 rolki jezdne 1
21 uchwyt butli 2
10
Page 11
Kroki montażowe
Wymagane narzędzia
Śrubokręt krzyżakowy, 1 klucz nastawny
1 2
3 4
11
Page 12
5 6
7
12
Page 13

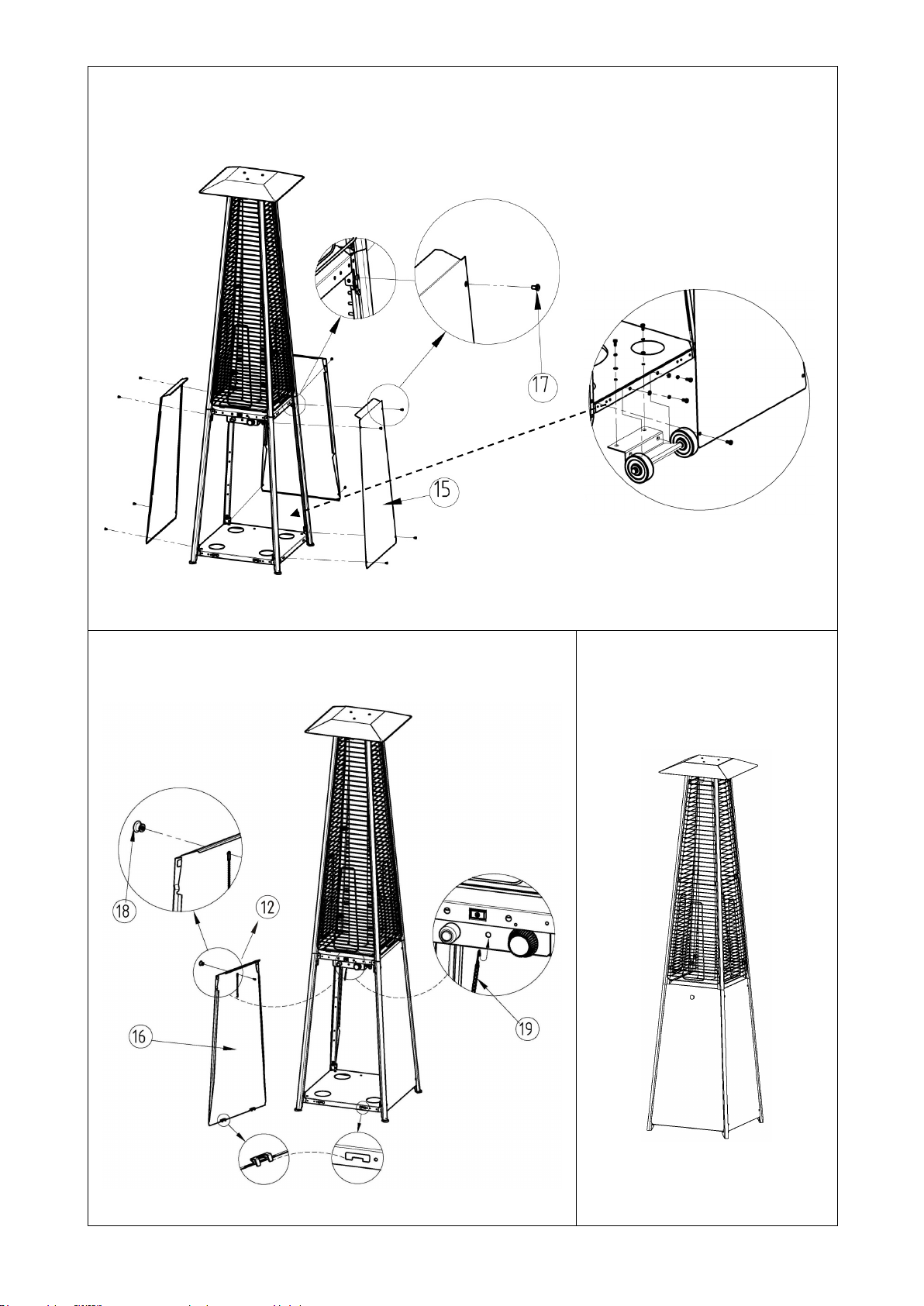

8
.
9
13
Page 14

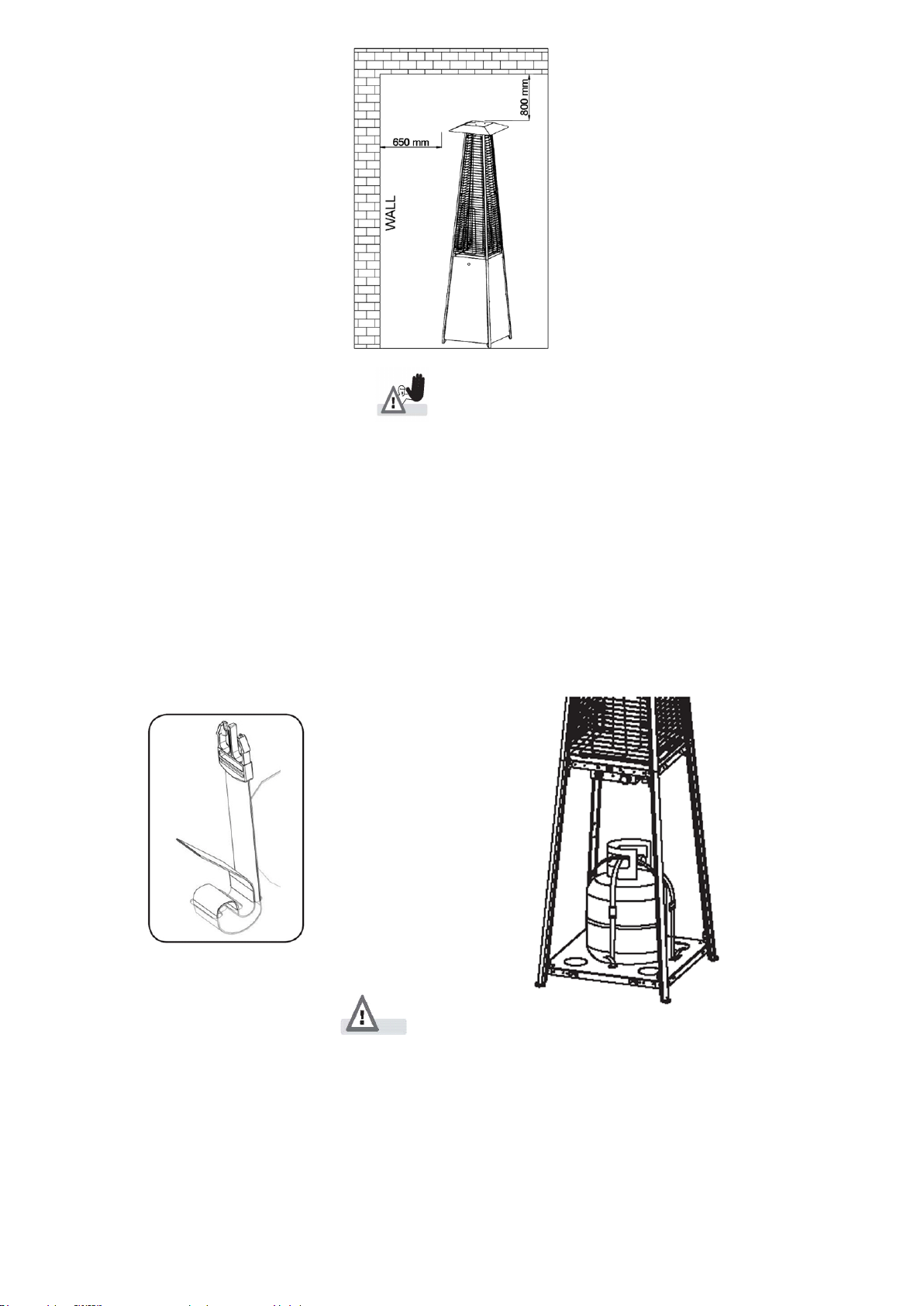

Ustawienie promiennika grzewczego:
Urządzenie należy ustawić w pozycji poziomej na trwałym, równym i niepalnym podłożu oraz w miejscu osłoniętym
od wiatru. Należy zachować odpowiedni odstęp bezpieczeństwa przynajmniej 1 m od łatwopalnych materiałów i
substancji oraz minimalny odstęp 0,25 m od ściany.
Butlę gazową należy chronić przed bezpośrednim nasłonecznieniem i trzymać w dostatecznej odległości od innych
źródeł ciepła (maksymalnie 50% C).
Nie poruszać ani nie przewozić gorącego urządzenia. Podczas eksploatacji nie pozostawiać urządzenia nigdy bez
nadzoru.
Butlę gazową ustawić w pojemniku na butlę w taki sposób, żeby przewód wężowy nie był zgnieciony, przekręcony
ani naprężony i aby nie dotykał żadnych gorących miejsc urządzenia.
Gdyby parasol miał być przesuwany, aby butla z gazem nie uszkodziła ścian bocznych, zaleca się zamocowanie
dostarczonych pasów w następujący sposób: pętlę owinąć przez szczeliny w dolnej półce i zabezpieczyć nad nad
butlą, jak pokazano na rysunku.
Przechowywanie parasola grzewczego:
1. Pozwolić, aby promiennik grzewczy całkowicie wystygł.
2. Odłączyć połączenie z butlą gazową.
3. Wyczyścić promiennik grzewczy.
4. Przechowywać w suchym miejscu.
5. Zwrócić uwagę na to, by przewód wężowy nie był zgnieciony lub skręcony.
6. Instrukcję obsługi przechowywać w pobliżu urządzenia.
14
Page 15
PODŁĄCZANIE I ODŁĄCZANIE BUTLI GAZOWEJ
Potrzebne części i narzędzia:
2. Klucz do śrub (klucz płaski).
3. Butla gazowa.
Dostępna w handlu kempingowa butla gazowa o wadze 11 kg (np. szara butla
kempingowa z propanem). Można ją kupić w sklepach z materiałami budowlanymi lub w
punkcie sprzedaży gazu płynnego. Środek do wykrywania nieszczelności.
4. Środkiem do wykrywania nieszczelności można wyszukać nieszczelności w instalacji
gazowej. Można go nabyć w sklepie z materiałami budowlanymi lub w punkcie sprzedaży
gazu płynnego. Prosimy przestrzegać instrukcji obsługi środka do wykrywania
nieszczelności.
Dostawa obejmuje poniższe części. Spełniają one normy obowiązujące w krajach, do których
firma ACTIVA POLSKA dostarcza swe wyroby.
- Reduktor ciśnienia
Ustawiony na stałą wartość i atestowany znakiem reduktor ciśnienia, maks. natężenie
przepływu gazu 1,5 kg/h, ciśnienie robocze 37 mbar, pasujący do stosowanej butli
gazowej.
- Wąż gazowy
Atestowany przewód giętki o odpowiedniej długości, pozwalający na montaż bez zginania.
Podłączanie butli gazowej
1. Wybrać odpowiednie miejsce ustawienia promiennika. Należy zapewnić, aby ...
– przy silnym wietrze promiennik nie przewrócił się;
– w pobliżu promiennika nie znajdowały się żadne łatwo palne materiały lub substancje.
Minimalny odstęp od łatwo palnych materiałów i substancji: 2 m od góry i 1 m z boku;
odstęp od trudno zapalnych materiałów i substancji: przynajmniej 0,25 m.
– promiennik był stosowany na zewnątrz lub w dobrze wentylowanych pomieszczeniach;
– w dobrze wentylowanym pomieszczeniu przynajmniej 25% powierzchni oddzielającej
musi być otwarta.
– powierzchnia oddzielająca stanowi sumę wszystkich powierzchni ściennych.
– promiennik był umieszczony bezpiecznie na równym podłożu o dostatecznych
wymiarach. Nie wolno go przestawiać podczas pracy.
15
Page 16
Niebezpieczeństwo „Zapłon ulatniającego się gazu“
Gaz płynny jest bardzo łatwo zapalny i spala się
wybuchowo.
Możliwe skutki:
• niebezpieczeństwo ciężkich obrażeń ciała lub szkód rzeczowych w
wyniku niekontrolowanego zapłonu ulatniającego się gazu Środki
bezpieczeństwa:
• Podczas podłączania butli gazowej sprawdzić, czy w promieniu 5 m nie
występują żadne źródła zapłonu.
• W szczególności: nie zapalać otwartego płomienia, nie palić tytoniu i
nie włączać urządzeń elektrycznych (lampy, dzwonki itd.) (możliwość
wyładowań iskrowych).
• Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają
tego właściwe przepisy krajowe.
2.
Wstawić butlę gazową w przeznaczony do tego otwór.
– Nie zakrywać otworów wentylacyjnych komory
na butlę z gazem płynnym.
– Nigdy nie kłaść butli gazowej.
– Wąż gazowy nie może być załamany ani
naprężony.
3.
Sprawdzić prawidłowe zamocowanie i stan (brak
uszkodzeń) uszczelki gwintu zaworu butli gazowej
(G2). Nie zakładać żadnych dodatkowych uszczelnień.
Połączyć nakrętkę złączkową (G3) reduktora ciśnienia z gwintem zaworu butli (G2) i dokręcić ręcznie
nakrętkę złączkową (G3), obracając ją w lewo. Nie używać do tego narzędzi, aby nie uszkodzić
uszczelki zaworu butli, co prowadzi do nieszczelności w instalacji gazowej.
4. Skontrolować połączenie reduktor ciśnienia (G4) – wąż gazowy (G7) pod kątem mocnego
osadzenia. W tym celu obrócić kluczem płaskim 17 nakrętkę złączkową (G6) w lewo.
5. Otworzyć zawór butli (G1 obrócić w lewo) i sprawdzić szczelność wszystkich połączeń przy
użyciu dostępnego w handlu środka do wykrywania nieszczelności.
– Przestrzegać instrukcji użycia środka do wykrywania nieszczelności!
– Kontrola szczelności za pomocą otwartego płomienia jest niedopuszczalna. Kontrola
szczelności "na słuch" nie jest pewna.
– W razie stwierdzenia nieszczelności natychmiast zamknąć zawór butli (obrócić w prawo) i
dociągnąć lub wymienić nieszczelne połączenie. Powtórzyć kontrolę szczelności.
Zamknąć zawór butli (G1 obrócić w prawo), jeżeli nie chcemy rozpocząć od razu ogrzewani
16
Page 17
Odłączanie butli gazowej
1.
2.
Zamknąć zawór butli gazowej (G1 obrócić w prawo).
Odkręcić ręką w prawo nakrętkę złączkową (G3)
reduktora ciśnienia i zdjąć reduktor ciśnienia (G4) z
gwintu zaworu butli gazowej (G2).
3.
4.
5.
Sprawdzić stabilne osadzenie nakrętki złączkowej (G3)
reduktora ciśnienia (G4). W tym celu obrócić ręką
nakrętkę złączkową (G3) w lewo.
Otworzyć zawór butli gazowej (G1 obrócić w lewo).
Skontrolować, czy instalacja gazowa jest szczelna. W
przeciwnym razie natychmiast zamknąć zawór butli
gazowej (G1 obrócić w prawo).
3. Odłożyć reduktor ciśnienia (G4) razem z wężem (G7) w komorę promiennika. Zwrócić uwagę, aby
wąż gazowy nie był zgięty.
4. Prawidłowo przechowywać butlę gazową:
– Założyć na zawór butli gazowej nakrętkę zamykającą i osłonę.
– Butli gazowych nie wolno przechowywać w pomieszczeniach pod ziemią, na klatkach schodowych,
korytarzach, przejściach i przejazdach między budynkami oraz w ich bezpośredniej bliskości.
– Butle gazowe – również puste – przechowywać zawsze w pozycji stojącej!
OBSŁUGA
Uruchamianie promiennika gazowego
1. Sprawdzić, czy ...
– przy silnym wietrze promiennik nie przewróci się;
– w pobliżu promiennika nie znajdują się żadne łatwo palne materiały lub substancje. Minimalny
odstęp od łatwo palnych materiałów i substancji: 2 m od góry i 1 m z boku. Odstęp od trudno
zapalnych materiałów i substancji, np. od ściany budynku: przynajmniej 0,25 m.
– promiennik jest stosowany na zewnątrz lub w dobrze wentylowanych pomieszczeniach;
– w dobrze wentylowanym pomieszczeniu przynajmniej 25% powierzchni oddzielającej musi być
otwarta.
– powierzchnia oddzielająca stanowi sumę wszystkich powierzchni ściennych.
– promiennik jest umieszczony bezpiecznie na równym podłożu o dostatecznych wymiarach. Nie
wolno go przestawiać podczas pracy.
2. Sprawdzić, czy ...
– promiennik jest całkowicie zmontowany i nie wykazuje widocznych uszkodzeń;
Uwaga: podczas wykonywania opisanych niżej czynności od 3 do 7 zachować bezpieczny odstęp
od palnika.
17
17
Page 18
Instrukcja uruchomienia:
1. Upewnij się, że pokrętło znajduje się w pozycji OFF, powoli otwórz zawór butli z gazem.
2. Naciśnij i obróć pokrętło sterowania do pozycji LIGHT, wciśnij zapalnik, aby wytworzyć iskrę, trzymając pokrętło
wciśnięte.
3. Sprawdź płomień startowy przez szklaną rurę. Jeśli płomień startowy się nie zaświeci, przekręć pokrętło do
pozycji OFF, odczekaj 5 minut i spróbuj ponownie. Może być koniecznych kilka prób.
4. Gdy płomień startowy się zaświeci, przytrzymaj pokrętło wciśnięte przez 15 sekund, a następnie obróć pokrętło
do pozycji LOW.
5. Aby uzyskać maksymalną moc cieplną, przekręć pokrętło na pozycję HIGH.
6. Aby wyłączyć parasol grzewczy, przekręć pokrętło regulacji do pozycji OFF.
7. Szybkie obracanie regulatora może spowodować wyłączenie urządzenia.
Wyłączanie promiennika gazowego
1. Zamknąć zawór butli gazowej (G1 obrócić w prawo).
2. Obrócić regulator płomienia (B) z symbolem małego płomienia w położenie „•“ (OFF.).
3. Poczekać, aż wszystkie części przestygną, a następnie wyczyścić wszystkie zabrudzone elementy.
4. W przypadku dłuższego nieużywania:
– Odłączyć butlę gazową (patrz rozdział „Odłączanie butli gazowej“).
– Przechowywać promiennik gazowy w suchym miejscu.
CZYSZCZENIE
Promiennik gazowy
Aby zapewnić długotrwałą satysfakcję z użytkowania promiennika, należy - natychmiast po użyciu i
przestygnięciu wszystkich części - umyć go płynem do mycia naczyń, szczotką i ściereczką.
Instalacja gazowa
Wszystkie elementy przewodzące gaz mogą być czyszczone tylko przez specjalistę. W żadnym wypadku nie
rozkładać członu nastawczego!
KONSERWACJA
Promiennik gazowy jest bezobsługowy. Mimo to w regularnych odstępach czasu należy przeprowadzać
kontrolę. Częstość kontroli zależy od intensywności stosowania i warunków otoczenia.
Promiennik gazowy
• Sprawdzić, czy wszystkie części promiennika są zamontowane (kontrola wzrokowa).
• Sprawdzić, czy wszystkie połączenia są prawidłowo przykręcone, ewentualnie dokręcić.
Instalacja gazowa
Instalację gazową należy sprawdzać podczas każdego podłączania butli gazowej (patrz rozdział „Podłączanie i
odłączanie butli gazowej“).
Zwrócić uwagę, aby w razie potrzeby wymienić wąż, jeśli wymagają tego właściwe przepisy krajowe.
18
Page 19
Pyramidenleuchtturm-Heizgerät 13600
UWAGI DOTYCZĄCE OCHRONY ŚRODOWISKA I USUWANIA ODPADÓW
Usterka
Przyczyna
Pomoc
Zapach
ulatniającego się
gazu
Nieszczelność w
instalacji gazowej
1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić
w prawo).
2. Unikać płomieni lub iskrzenia (nie włączać urządzeń
elektrycznych).
3. Dokręcić wszystkie śrubunki instalacji gazowej.
4. Wszystkie części przewodzące gaz sprawdzić pod kątem
ewentualnych uszkodzeń; uszkodzone części wymienić na
oryginalne części zamienne.
5. Sprawdzić szczelność środkiem do wykrywania
nieszczelności.
Palnik nie zapala
się
Pusta butla
gazowa
Wymienić butlę gazową.
Zamknięty zawór
butli
Obrócić w lewo zawór butli gazowej (G1).
Odstęp pomiędzy
świecą
zapłonową a
otworami
wylotowymi gazu
na
palniku (2)
nieprawidłowy
Przeprowadzić kontrolę wzrokową, wzgl.
skorygować ustawienie.
Temperatura na
promienniku za
niska
Za krótki czas
nagrzewania
Przestawić regulator płomienia na pozycję max.
Zatkane otwory
wylotowe gazu
na palniku ()
Przywrócić drożność palnika.
Wyfuknięcia lub
bulgotanie gazu
Cofanie się
płomienia
spowodowane
zatkaniem
palnika
1. Natychmiast zamknąć zawór butli gazowej (G1 obrócić
w prawo).
2. Odczekać trzy minuty i ponownie uruchomić
promiennik gazowy.
3. Jeżeli usterka się powtórzy, wymontować palnik i
wyczyścić.
Zużyty promiennik należy rozłożyć na części składowe. Oddać metale i tworzywa sztuczne do punktu przetwarzania
surowców wtórnych.
LOKALIZACJA I USUWANIE USTEREK
Jeżeli mimo prawidłowej obsługi i starannego czyszczenia dojdzie do zakłóceń w działaniu, rozdział ten
pomoże Państwu w usuwaniu usterek.
19
Page 20
Pyramidenleuchtturm-Heizgerät 13600
Serwis:
Ul. Słowackiego 1
59- 400 Jawor
Tel. +48 76 87 80 640
faks: +48 76 81 80 352
Pon. – Pt. : 8.00 – 16.00
E-mail: [email protected]
20
Loading...
