Acson A5LCY 10DR, A5LCY 20CR, A5LCY 25CR user guide manual

Models:
A5LCY 10DR A5LCY 15DR A5LCY 20CR A5LCY 25CR
A5LCY_(i)
Inverter-Y Single Split Series I
Table of Contents A5LCY_(i)
Supercedes: A5LCY-I-2010
Table of Contents
Nomenclature......................................................................................................................1
Indoor ............................................................................................................................1
Product Line-Up .............................................................................................................3
Application Information .....................................................................................................6
Operating Range ...........................................................................................................6
Refrigerant Circuit Diagram ...........................................................................................6
Installation Guideline .....................................................................................................7
Engineering & Physical Data .............................................................................................9
Safety Devices Data ....................................................................................................14
Outline and Dimension ....................................................................................................17

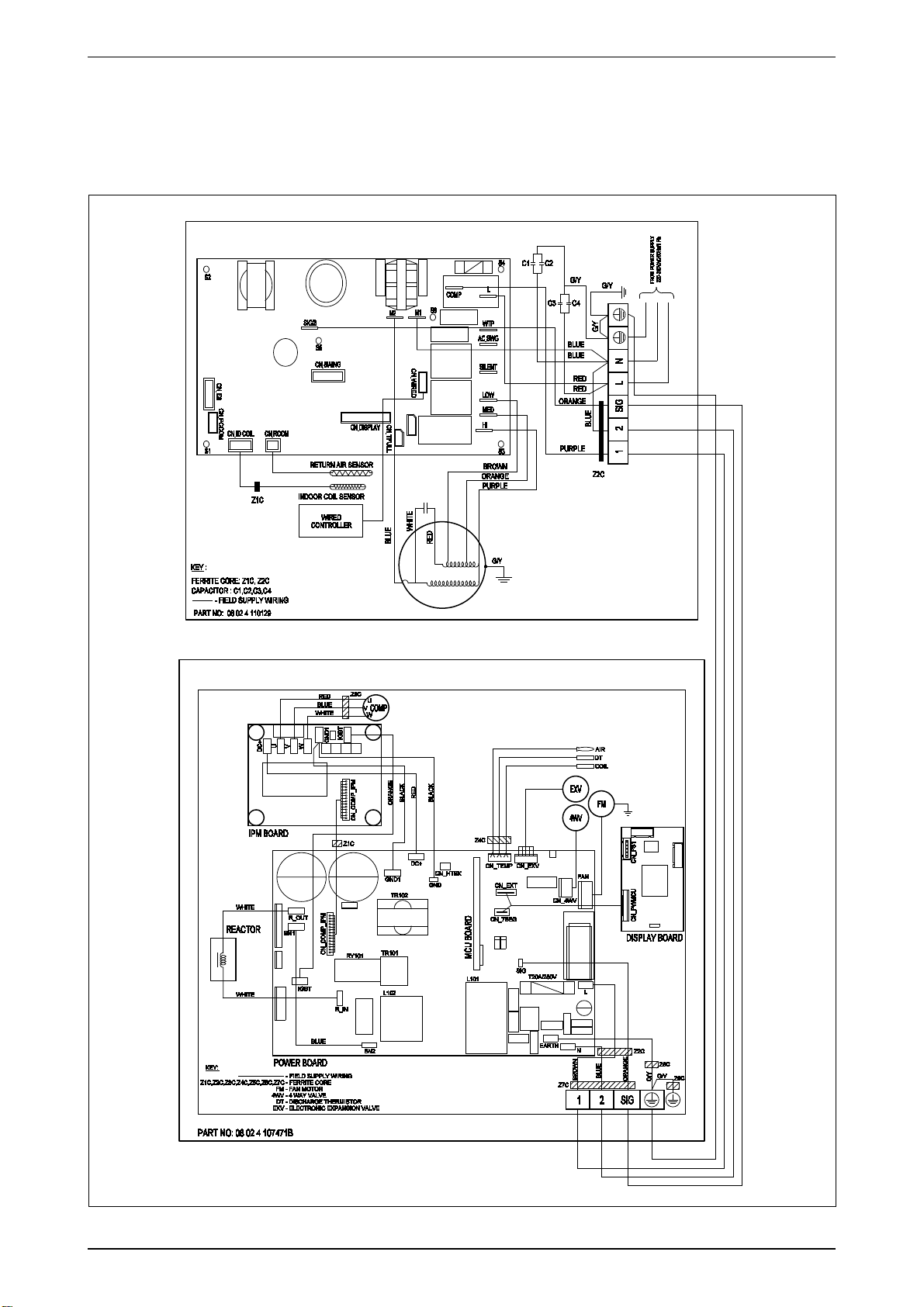

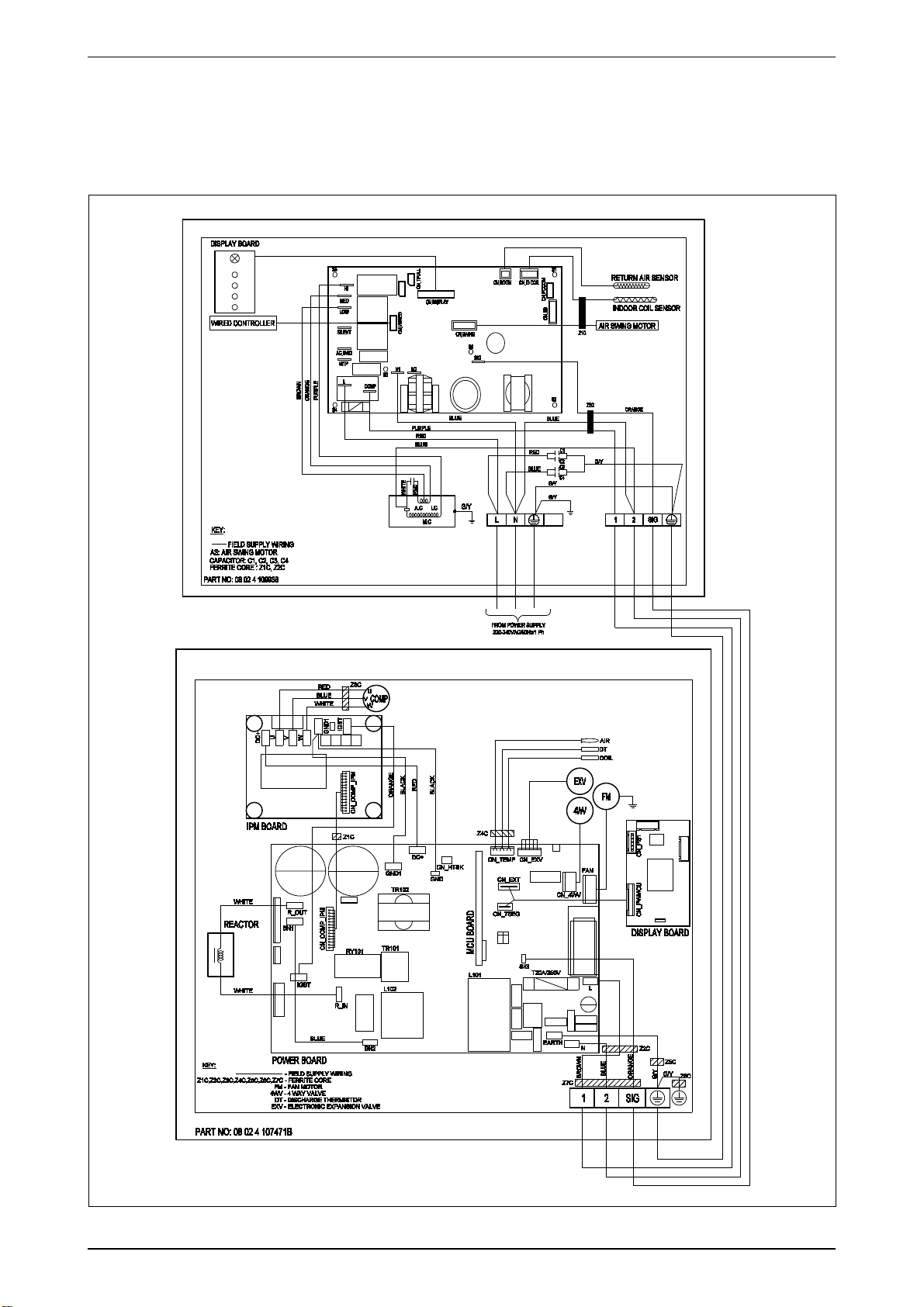

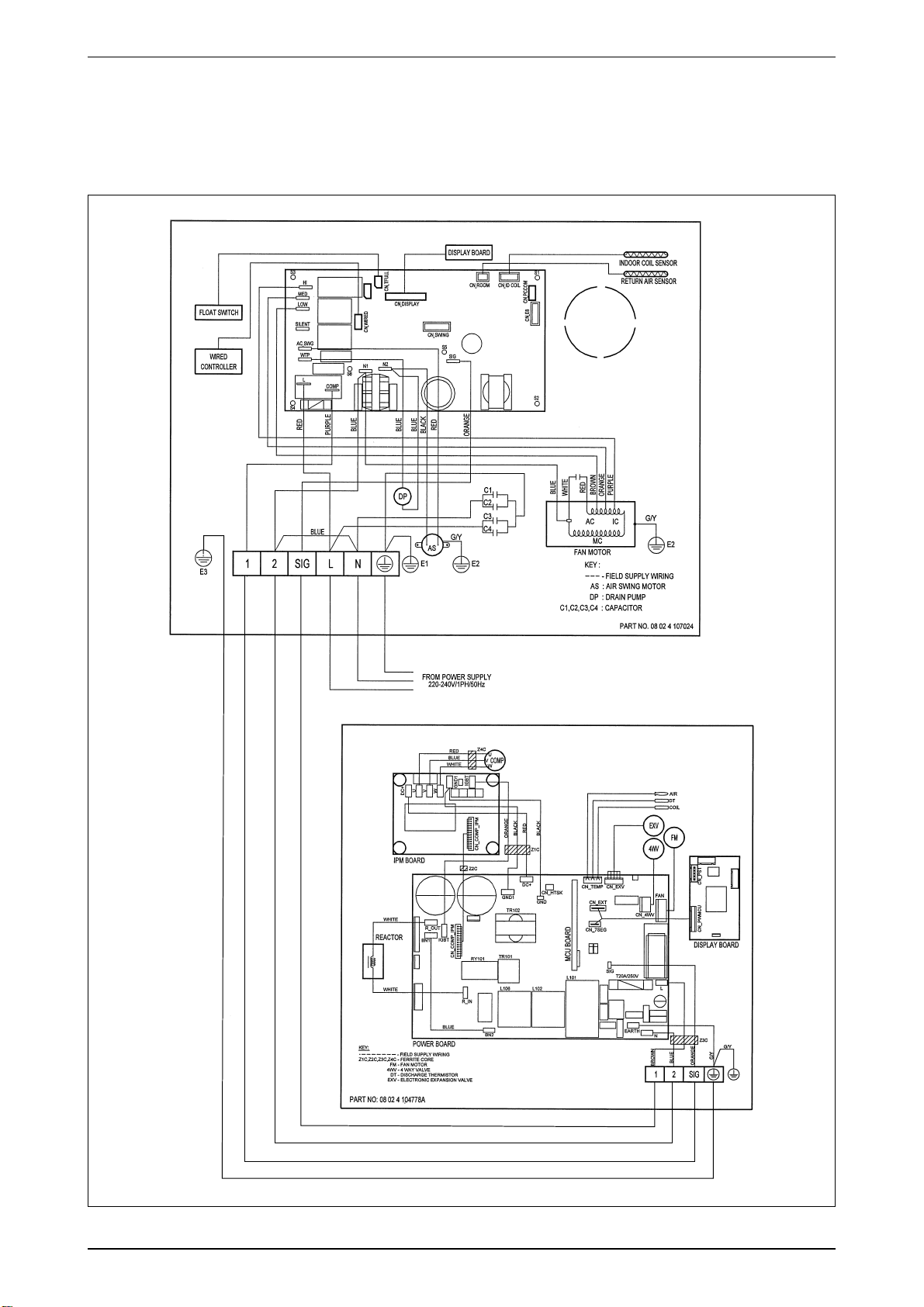

Wiring Diagram .................................................................................................................21
Service and Maintenance.................................................................................................30
Troubleshooting ...............................................................................................................32
Exploded View and Part List ...........................................................................................41
Nomenclature A5LCY_(i)
g
g
g
Nomenclature
Indoor
A 5 WM Y 10 J R – A C L B D
Product Specification
Brand
A: Acson
Refrigerant
5: R410A
Product Type
WM: Wall Mounted CK: Ceiling Cassette CC: Ceiling Concealed CM: Ceilin
Inverter System Type
Y: Y Series
Size
10 : 8,872~10,236 Btu/h 15 : 11,942~12,966 Btu/h 20 : 18,600~19,176 Btu/h 25 : 21,200~21,837 Btu/h
Product series
J: J Series
C: C Series E: E Series
Convertible
Type of Air Filter
C: Export with CE Markin
Electrical Characteristics
A : 50Hz / 1Ph / 220-240V F : 50Hz / 3Ph / 380-415V
Variation
D: Fourth Issue
Grille
B: Grille B
L: Saranet
Market Region
Model
“ ”: Cooling Only
R: Heat Pump
Outdoor
Brand
A: Acson
Refrigerant
5: R410A
Product Type
LC: Single Split Condensing Unit
Inverter System Type
Y: Y Series
Size
10 : 8,872~10,236 Btu/h 15 : 11,942~12,966 Btu/h
Product series
D: D Series
A 5 LC Y 10 D R – A C O U B
Product Specification
Variation
B: Second Issue
Compressor
U: Panasonic
Specifications Variation
O: Standard Unit
Market Region
C: Export with CE Markin
Electrical Characteristics
A : 50Hz / 1Ph / 220-240V
F : 50Hz / 3Ph / 380-415V
Model
“ ”: Cooling Only
R: Heat Pump
1
A5LCY_(i) Nomenclature
A 5 LC Y 20 C R – A C D O A
Product Specification
Brand
A: Acson
Refrigerant
5: R410A
Product Type
LC: Single Split Condensing Unit
Inverter System Type
Y: Y Series
Size
20 : 18,600~19,176 Btu/h 25 : 21,200~21,837 Btu/h
Product series
C: C Series
Specifications Variation
C: Export with CE Marking
Electrical Characteristics
A : 50Hz / 1Ph / 220-240V
F : 50Hz / 3Ph / 380-415V
Variation
A: First Issue
Compressor
D: Daikin
O: Standard Unit
Market Region
Model
“ ”: Cooling Only
R: Heat Pump
2
Nomenclature A5LCY_(i)
Product Line-Up
Indoor Unit A5WMY-J Series
Classifi cation
A5WMY
10JR ACLBD X X X X X
15JR ACLBD X X X X X
20JR ACLTC X X X X X
HEATPUMP
25JR ACLTC X X X X X
Indoor Unit A5CKY-C Series
Nomenclature
APGS02
Handset
PCB
W_2_03A
Air Purifi cation
Saranet Filter
Negative Ionizer
Classifi cation
Nano Technology Air Filtration
CE
Marking
Others
Auto Restart
3
Handset
A5CKY
Nomenclature
APGS02
10CR ACOB X X X
15CR ACOB X X X
20CR ACOB X X X
HEATPUMP
PLCKY-CR NGS02 X X X
PCB
C_2_01A_M
Air Purifi cation
Saranet Filter
Negative Ionizer
Nano Technology Air Filtration
CE
Marking
Others
Auto Restart
A5LCY_(i) Nomenclature
Indoor Unit A5CKY-E Series
Classifi cation
A5CKY
20ER ACOB X X X
25ER ACOB X X X
PLCKY-ER NGS02 X X X
HEATPUMP
Indoor Unit A5CCY-C Series
Nomenclature
APGS02
Handset
PCB
C_2_01A_M
Air Purifi cation
Saranet Filter
Negative Ionizer
Classifi cation
Nano Technology Air Filtration
CE
Marking
Others
Auto Restart
Handset
A5CCY
Nomenclature
Netware 3C
10CR ACPA X X X X X
15CR ACPA X X X X X
20CR ACPA X X X X X
HEATPUMP
25CR ACPA X X X X X
PCB
C_2_01A_M
Air Purifi cation
Saranet Filter
Negative Ionizer
Nano Technology Air Filtration
CE
Marking
Others
Auto Restart
4
Nomenclature A5LCY_(i)
Indoor Unit A5CMY-E Series
Classifi cation
A5CMY
15ER ACAA X X X X X
20ER ACAA X X X X X
25ER ACAA X X X X X
HEATPUMP
Outdoor Unit A5LCY
Nomenclature
APGS02
Handset
PCB
C_2_01A_M
Classifi cation
Air Purifi cation
Saranet Filter
Negative Ionizer
Nano Technology Air Filtration
CE
Marking
Others
Auto Restart
5
PCB
A5LCY
Nomenclature
OYL CONTROLLER
10DR ACOUB X X X X X
15DR ACOUB X X X X X
20CR ACDOA X X X X X
HEATPUMP
25CR ACDOA X X X X X
Refrigerant
Control
Cap Tube
EXV
FIN
Gold Coated
Blue Coated
Bare Fin
Safety
Devices
ContactorHPLP
DC Inverter Single Rotary
Compressor
DC Inverter Swing Compressor
Marking
CE
Others
A5LCY_(i) Application Information
Application Information
Operating Range
Ensure the operating temperature is in allowable range.
Heatpump
Heating
18
10
6
Outdoor temp. (°CWB)
-15
15 20 27
Indoor temp. (°CDB)
STD
21
Standard
point
Outdoor temp. (°CDB)
46 43
35
-10
Cooling
STD
14 2319
Indoor temp. (°CWB)
Caution :
The use of your air conditioner outside the range of working temperature and humidity can result in serious failure
.
Refrigerant Circuit Diagram
Model: A5LCY 10DR - A5WMY 10JR / A5CKY 10CR / A5CCY 10CR A5LCY 15DR - A5WMY 15JR / A5CKY 15CR / A5CCY 15CR / A5CMY 15ER A5LCY 20CR - A5WMY 20JR / A5CKY 20C/ER / A5CCY 20CR / A5CMY 20ER A5LCY 25CR - A5WMY 25JR / A5CKY 25ER / A5CCY 25CR / A5CMY 25ER
70034106462
6
Application Information A5LCY_(i)
Installation Guideline
Outdoor Unit Installation
• Where a wall or other obstacle is in the path of outdoor unit’s intake or exhaust airfl ow, follow the
installation guidelines below.
Wall facing one side Walls facing two sides
More than 50 More than 100
More than 50
Side view
More than 100
Top view
More than 150
More than 50
Walls facing three sides
More than 150
More than 300
More than 50
Top view
Unit: mm
Electrical Wiring Connection
IMPORTANT : * The fi gures shown in the table are for information purpose only. They should be checked
and selected to comply with the local/national codes of regulations. This is also subject to the type of installation and conductors used.
** The appropriate voltage range should be checked with label data on the unit.
Indoor Unit
Terminal Block
1
2
SIG
N
L
Outdoor Unit
Terminal Block
1
2
SIG
Power Supply Cable
Voltage range
Power supply cable size* mm2 Number of core
Power supply cable size* mm2 Number of core
Recommended time delay fuse A 15
* If the length of the cable is more than 2m, use cable with bigger
Model 10/15
220V-240V/ 1Ph/ 50Hz +
1.5 3
1.5 4
size.
There must be a double pole
!
switch with a minimum 3mm contact gap and fuse/circuit breaker as recommended in the fixed installation circuit.
• All wires must be fi rmly connected.
• All wires must not touch the refrigerant piping, compressor or any moving parts of the fan motor.
• The connecting wires between the indoor unit and the outdoor unit must be clamped on the wire clamps.
• The power supply cord must be equivalent to H07RN-F (245IEC57) which is the minimum requirement.
7
A5LCY_(i) Application Information
Refrigerant Piping
Piping Length and Elevation
If the pipe is too long, both the capacity and reliability of the unit will drop. As the number of bends increases, resistance to the fl ow of refrigerant system increases, thus lowering cooling capacity. As a result, the compressor may become defective. Always choose the shortest path and follow the recommendations as tabulated below:
Outdoor A5LCY10DR A5LCY15DR A5LCY20CR A5LCY25CR
Indoor A5WMY10JR A5WMY15JR A5WMY20JR A5WMY25JR
Max. allowable length, m 15 15 30 30
Max. allowable elevation, m 10 10 10 10
Liquid pipe, mm O.D. 6.4 O.D. 6.4 O.D. 6.4 O.D. 6.4
Gas pipe, mm O.D. 9.5 O.D. 12.7 O.D. 12.7 O.D. 15.9
Additional charge of refrigerant, g/m (for piping length above 7.5m)
Outdoor A5LCY10DR A5LCY15DR A5LCY20CR
Indoor A5CKY10CR A5CKY15CR A5CKY20CR
Max. allowable length, m 15 15 30
Max. allowable elevation, m 10 10 10
Liquid pipe, mm O.D. 6.4 O.D. 6.4 O.D. 6.4
Gas pipe, mm O.D. 9.5 O.D. 12.7 O.D. 12.7
Additional charge of refrigerant, g/m (for piping length above 7.5m)
20 20 20 20
20 20 20
Outdoor A5LCY20CR A5LCY25CR
Indoor A5CKY20ER A5CKY25ER
Max. allowable length, m 30 30
Max. allowable elevation, m 10 10
Liquid pipe, mm O.D. 6.4 O.D. 6.4
Gas pipe, mm O.D. 12.7 O.D. 15.9
Additional charge of refrigerant, g/m (for piping length above 7.5m)
Outdoor A5LCY10DR A5LCY15DR A5LCY20CR A5LCY25CR
Indoor A5CCY10CR A5CCY15CR A5CCY20CR A5CCY25CR
Max. allowable length, m 15 15 30 30
Max. allowable elevation, m 10 10 10 10
Liquid pipe, mm O.D. 6.4 O.D. 6.4 O.D. 6.4 O.D. 6.4
Gas pipe, mm O.D. 9.5 O.D. 12.7 O.D. 12.7 O.D. 15.9
Additional charge of refrigerant, g/m (for piping length above 7.5m)
Outdoor A5LCY15DR A5LCY20CR A5LCY25CR
Indoor A5CMY15ER A5CMY20ER A5CMY25ER
Max. allowable length, m 15 30 30
Max. allowable elevation, m 10 10 10
Liquid pipe, mm O.D. 6.4 O.D. 6.4 O.D. 6.4
Gas pipe, mm O.D. 12.7 O.D. 12.7 O.D. 15.9
Additional charge of refrigerant, g/m (for piping length above 7.5m)
20 20
20 20 20 20
20 20 20
* Be sure to add the proper amount of additional refrigerant. Failure to do so may result in reduced performance.
Remark: The refrigerant pre-charged in the outdoor unit is for piping length up to 7.5m.
8
Engineering & Physical Data A5LCY_(i)
Engineering & Physical Data
MODEL: A5WMY-LR
MODEL
NOMINAL COOLING CAPACITY
NOMINAL HEATING CAPACITY
NOMINAL TOTAL INPUT POWER (COOLING) W 760 1050 1460 1880 NOMINAL TOTAL INPUT POWER (HEATING) W 828 1050 1500 1710 NOMINAL RUNNING CURRENT (COOLING) A 4.10 5.00 6.53 8.45 NOMINAL RUNNING CURRENT (HEATING) A 4.00 4.90 6.72 7.63 EER W/W 3.42 3.33 3.73 3.30 COP W/W 3.62 3.62 3.75 3.74 REFRIGERANT CONTROL (EXPANSION DEVICE) OUTDOOR EXV REFRIGERANT CHARGE kg 0.75 1.10 1.45 1.50 POWER SOURCE V/Ph/Hz 220~240 /1/ 50 REFRIGERANT TYPE R410A
CONTROL
AIR FLOW

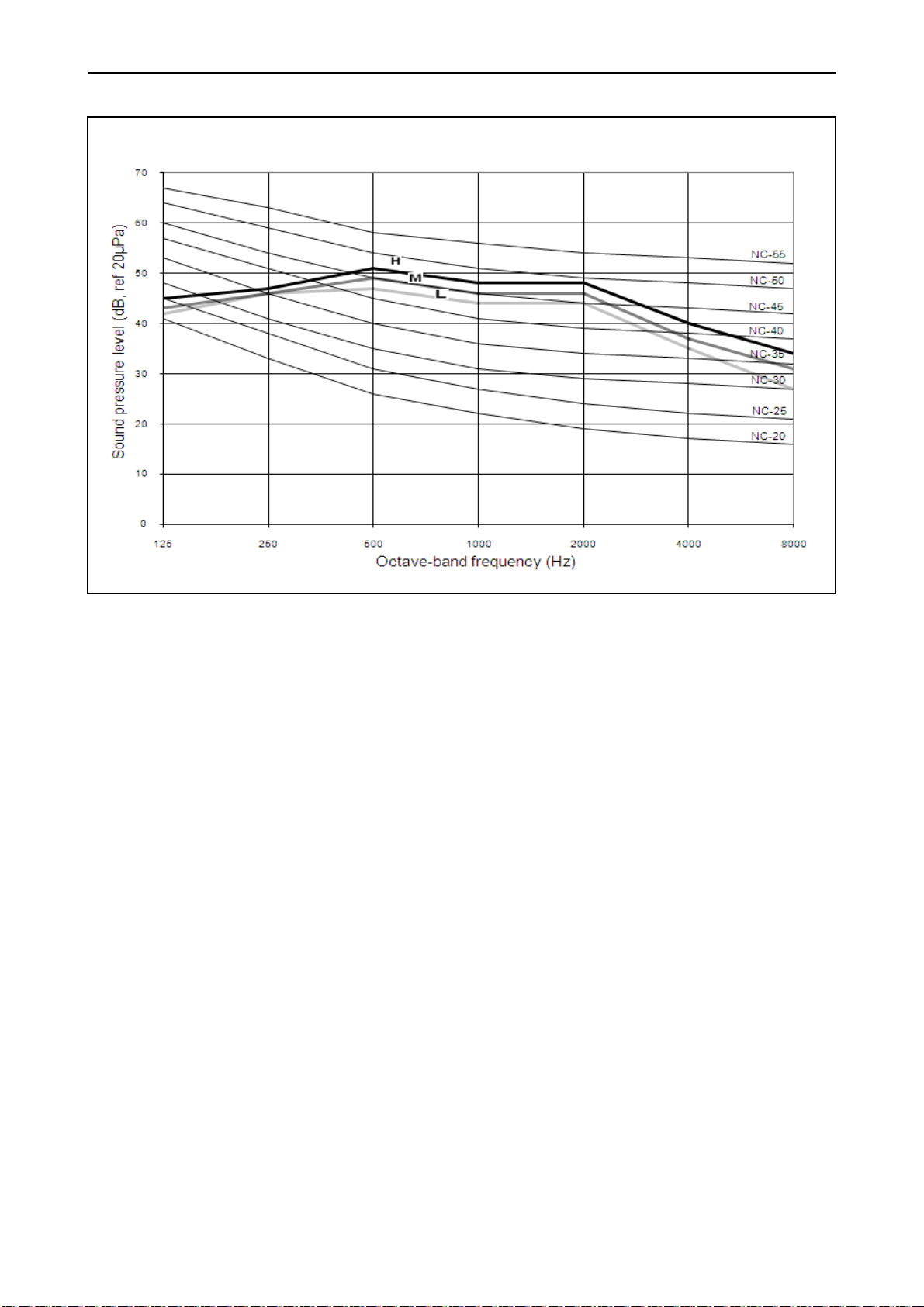

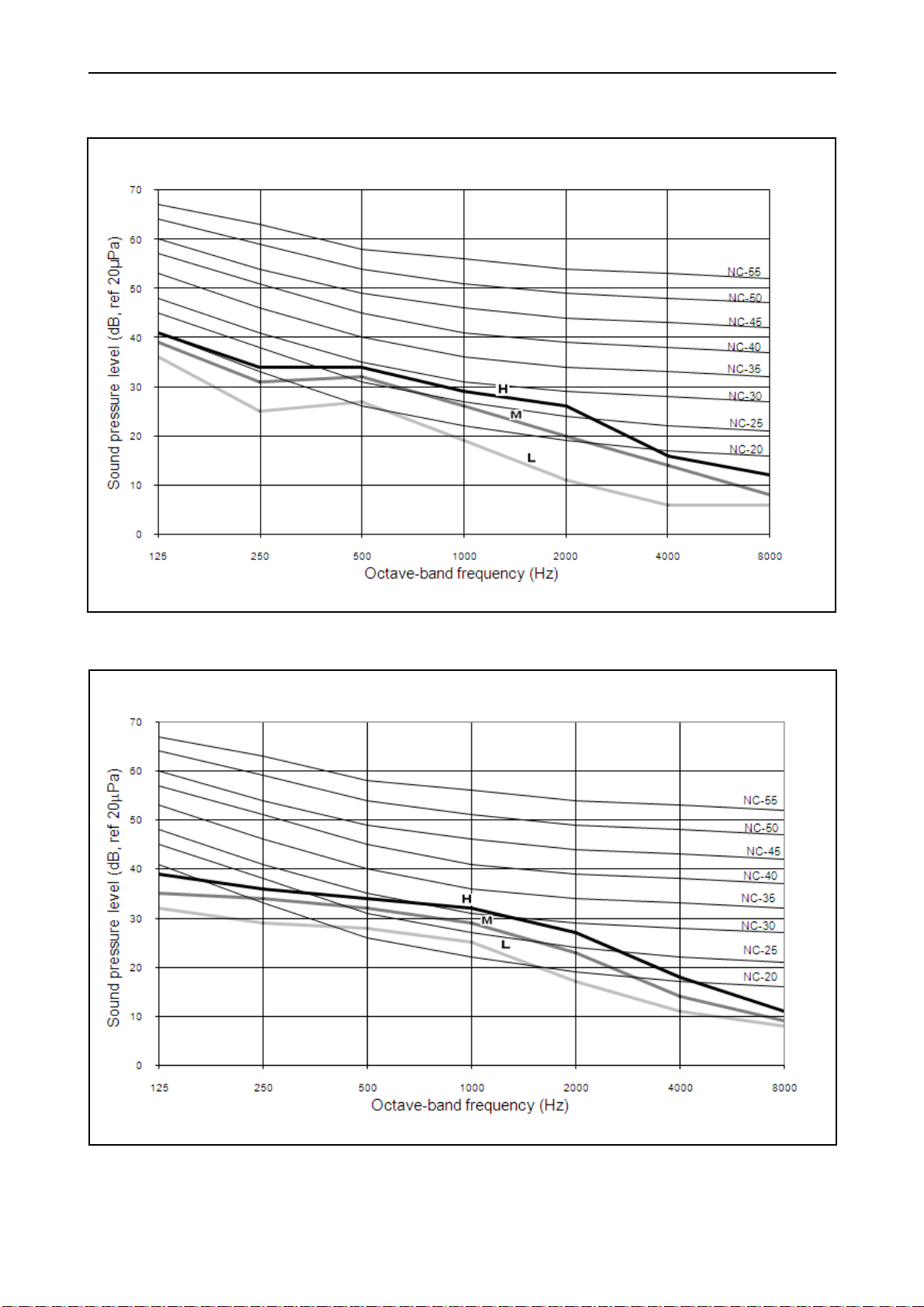

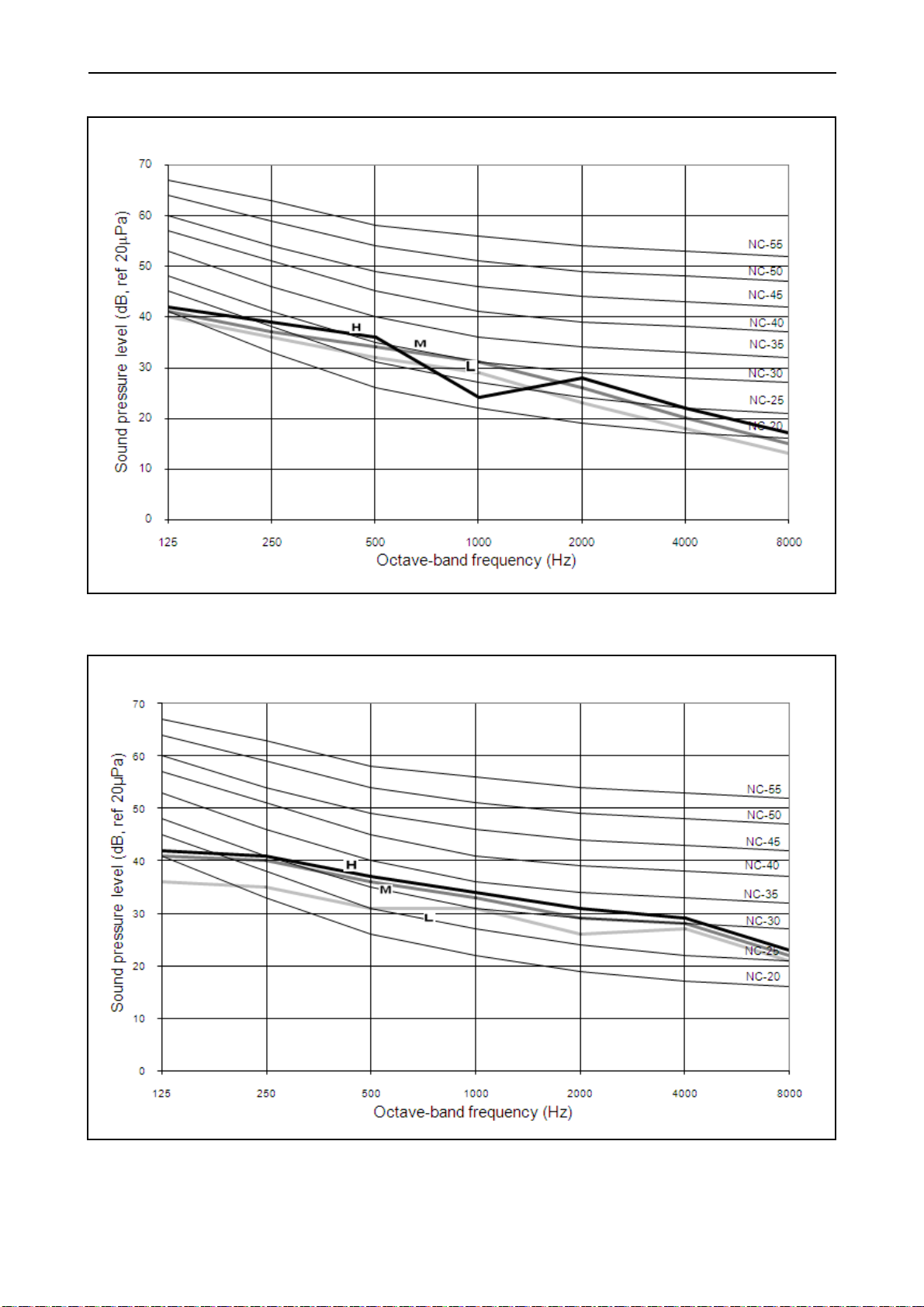

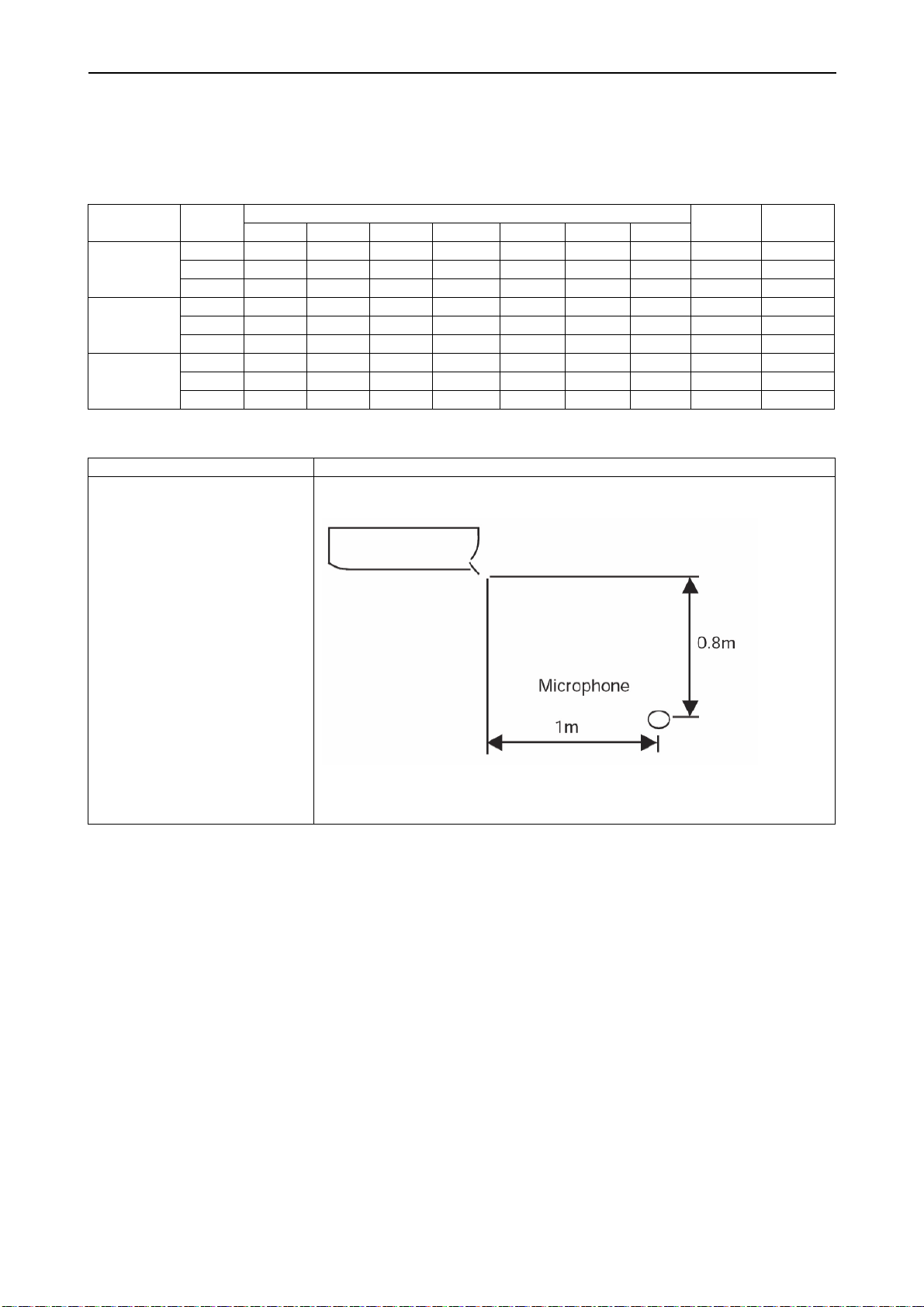

SOUND PRESSURE LEVEL (SH/H/M/L/SL) dBA 41 / 40 / 34 / 29 / 25 42 / 41 / 34 / 30 / 28 44 / 42 / 39 / 36 / 33 46 / 44 / 41 / 37 / 34 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 288 X 800 X 206 310 X 1065 X 224 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 351 X 894 X 280 386 X 1136 X 285 UNIT WEIGHT kg 9 6.3 CONDENSATE DRAIN SIZE mm 16 19.1
FAN
INDOOR UNIT
FAN MOTOR
COIL
AIR QUALITY FILTER
CASING COLOUR WHITE AIR FLOW l/s / CFM 521 / 1100 473 / 1000 869 / 1842 SOUND PRESSURE LEVEL dBA 48 49 51 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 550 X 765 X 285 753 X 855 X 328 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 610 X 895 X 360 793 X 990 X 415 UNIT WEIGHT kg 31 33 49
PIPE CONNECTION
FAN
FAN MOTOR
OUTDOOR UNIT
COMPRESSOR
COIL
CASING COLOUR LIGHT GREY
DRAWING NUMBER 000452103D10 000452103D15 000452103E20 000452103E25
ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE. ALL UNITS ARE BEING TESTED AND COMPLY TO ISO 5151 (NON-DUCTED UNIT) OR ISO 13253 (DUCTED UNIT).
INDOOR UNIT A5WMY10JR A5WMY15JR A5WMY20JR A5WMY25JR OUTDOOR UNIT A5LCY10DR A5LCY15DR A5LCY20CR A5LCY25CR
AIR DISCHARGE AUTO LOUVER (UP & DOWN) & GRILLE (LEFT & RIGHT) OPERATION WIRELESS MICROCOMPUTER REMOTE CONTROL TURBO l/s / CFM 178 / 378 185 / 392 273 / 578 332 / 703 HIGH l/s / CFM 153 / 324 160 / 337 250 / 529 309 / 654 MEDIUM l/s / CFM 119 / 252 124 / 262 222 / 471 276 / 585 LOW l/s / CFM 93 / 197 101 / 213 197 / 418 239 / 507 QUIET l/s / CFM 86 / 182 177 / 374 206 / 437
TYPE CROSS FLOW FAN DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP44 IP20 INSULATION GRADE CLASS E RATED INPUT POWER W 34 42 37 63 RATED RUNNING CURRENT MOTOR OUTPUT W 18 40 POLES 48
TUBE
FIN
TYPE FLARE VALVE
SIZE
TYPE PROPELLER DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP24 IP34 INSULATION GRADE CLASS E CLASS F RATED INPUT POWER W 66 67 120 RATED RUNNING CURRENT MOTOR OUTPUT W 26 66 POLES 6 TYPE ROTARY ROTARY SWING OIL TYPE RB68A or FREOL ALPHA68M ETHER OIL AMOUNT cm RATED INPUT POWER (COOLING) W 660 941 1303 1697 RATED INPUT POWER (HEATING)
RATED RUNNING CURRENT (COOLING)
RATED RUNNING CURRENT (HEATING)
LOCKED ROTOR AMP. A -
TUBE
FIN
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (HYDROPHILIC FIN) FACE AREA m ROW TYPE WASHABLE SARANET FILTER QUANTITY pc 2
LIQUID mm 6.4 6.4 6.4 6.4 GAS mm 9.5 12.7 12.7 15.9
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (CORR.) FACE AREA m ROW 12
INDOOR: 27°C DB / 19°C WB INDOOR: 20°C DB
OUTDOOR: 35°C DB / 24°C WB OUTDOOR: 8°C DB / 6°C WB
Btu/h 8872 (3754 - 11260) 11942 (4436 - 13307) 18600 (6415 - 21155) 21200 (6824 - 22178)
W 2600 (1100 - 3300) 3500 (1300 - 3900) 5450 (1880 - 6200) 6210 (2000 - 6500)
Btu/h 10236 (3412 - 13990) 12966 (3412 - 15696) 19176 (4504 - 22520) 21837 (5323 - 24226)
W 3000 (1000 - 4100) 3800 (1000 - 4600) 5620 (1320 - 6600) 6400 (1560 - 7100)
A 0.19 0.21 0.32 0.56
2
A 0.31 0.52
3
320 N/A
W 728 941 1343 1527
A 3.6 4.48 5.69 7.37
A 3.5 4.38 5.88 6.55
2
COOLING HEATING
0.42 0.4 0.62
0.18 0.29 2
9
A5LCY_(i) Engineering & Physical Data
MODEL: A5CKY-CR
MODEL
NOMINAL COOLING CAPACITY
NOMINAL HEATING CAPACITY
NOMINAL TOTAL INPUT POWER (COOLING) W 780 1006 1654 NOMINAL TOTAL INPUT POWER (HEATING) W 792 1024 1701 NOMINAL RUNNING CURRENT (COOLING) A 4.26 4.68 7.26 NOMINAL RUNNING CURRENT (HEATING) A 4.01 4.91 7.78 EER W/W 3.68 3.61 3.21 COP W/W 4.03 3.79 3.28 REFRIGERANT CONTROL (EXPANSION DEVICE) OUTDOOR EXV REFRIGERANT CHARGE kg 0.75 1.10 1.45 POWER SOURCE V/Ph/Hz 220~240 /1/ 50 REFRIGERANT TYPE R410A
CONTROL
AIR FLOW
SOUND PRESSURE LEVEL (H/M/L) dBA 44 / 41 / 36 45 / 42 / 38 47 / 46 / 44 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 250 X 570 X 570 WITH PANEL HEIGHT X WIDTH X DEPTH mm 295 X 640 X 640 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 317 X 630 X 630 PANEL HEIGHT X WIDTH X DEPTH mm 127 X 700 X 700 UNIT WEIGHT (UNIT + PANEL) kg 22 + 2 23 + 2 CONDENSATE DRAIN SIZE mm 19.1
FAN
INDOOR UNIT
FAN MOTOR
COIL
AIR QUALITY FILTER
CASING COLOUR GREY AIR FLOW l/s / CFM 521 / 1100 473 / 1000 869 / 1842 SOUND PRESSURE LEVEL dBA 48 49 51 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 550 X 765 X 285 753 X 855 X 328 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 610 X 895 X 360 793 X 990 X 415 UNIT WEIGHT kg 31 33 49
PIPE CONNECTION
FAN
FAN MOTOR
OUTDOOR UNIT
COMPRESSOR
COIL
CASING COLOUR LIGHT GREY
DRAWING NUMBER 000452103G10 000452103G15 000452103H20
ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE. ALL UNITS ARE BEING TESTED AND COMPLY TO ISO 5151 (NON-DUCTED UNIT) OR ISO 13253 (DUCTED UNIT).
INDOOR UNIT A5CKY10CR A5CKY15CR A5CKY20CR OUTDOOR UNIT A5LCY10DR A5LCY15DR A5LCY20CR
AIR DISCHARGE 4 WAY AUTOMATIC LOUVER (UP & DOWN) OPERATION WIRELESS OR WIRED MICROCOMPUTER REMOTE CONTROL HIGH l/s / CFM 189 / 400 193 / 410 212 / 450 MEDIUM l/s / CFM 184 / 390 184 / 390 203 / 430 LOW l/s / CFM 175 / 370 170 / 360 193 / 410
TYPE TURBO DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP20 INSULATION GRADE CLASS B RATED INPUT POWER W 62 62 RATED RUNNING CURRENT MOTOR OUTPUT W 18 18 22 POLES 6
TUBE
FIN
TYPE FLARE VALVE
SIZE
TYPE PROPELLER DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP24 IP34 INSULATION GRADE CLASS E CLASS F RATED INPUT POWER W 67 67 120 RATED RUNNING CURRENT MOTOR OUTPUT W 26 66 POLES 6 TYPE ROTARY ROTARY SWING OIL TYPE RB68A or FREOL ALPHA68M ETHER OIL AMOUNT cm RATED INPUT POWER (COOLING) W 651 877 1 RATED INPUT POWER (HEATING)
RATED RUNNING CURRENT (COOLING)
RATED RUNNING CURRENT (HEATING)
LOCKED ROTOR AMP. A -
TUBE
FIN
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (HYDROPHILIC FIN) FACE AREA m ROW TYPE WASHABLE SARANET FILTER QUANTITY pc 1
LIQUID mm 6.4 6.4 6.4 GAS mm 9.5 12.7 12.7
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (CORR.) FACE AREA m ROW 12
INDOOR: 27°C DB / 19°C WB INDOOR: 20°C DB
OUTDOOR: 35°C DB / 24°C WB OUTDOOR: 8°C DB / 6°C WB
Btu/h 9792 (4026 - 11942) 12385 (5254 - 13306) 18118 (6346 - 20643)
W 2870 (1180 - 3500) 3630 (1540 - 3900) 5310 (1860 - 6050)
Btu/h 10884 (3753 - 13989) 13239 (3650 - 15865) 19039 (5050 - 19517)
W 3190 (1100 - 4100) 3880 (1070 - 4650) 5580 (1480 - 5720)
A 0.28 0.28 0.32
2
A 0.31 0.53
3
320 N/A
W 663 895 1507
A 3.67 4.09 6.41
A 3.42 4.32 6.93
2
COOLING HEATING
0.42 0.4 0.62
0.25 2
74
460
10
Engineering & Physical Data A5LCY_(i)
MODEL: A5CKY-ER
MODEL
NOMINAL COOLING CAPACITY
NOMINAL HEATING CAPACITY
NOMINAL TOTAL INPUT POWER (COOLING) W 1587 1945 NOMINAL TOTAL INPUT POWER (HEATING) W 1495 1632 NOMINAL RUNNING CURRENT (COOLING) A 7.37 8.89 NOMINAL RUNNING CURRENT (HEATING) A 6.96 7.53 EER W/W 3.41 3.25 COP W/W 3.70 3.99 REFRIGERANT CONTROL (EXPANSION DEVICE) OUTDOOR EXV REFRIGERANT CHARGE kg 1.45 1.50 POWER SOURCE V/Ph/Hz 220~240 /1/ 50 REFRIGERANT TYPE R410A
CONTROL
AIR FLOW
SOUND PRESSURE LEVEL (H/M/L) dBA 34 / 31 / 28 37 / 34 / 31 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 265 X 820 X 820 WITH PANEL HEIGHT X WIDTH X DEPTH mm 340 X 990 X 990 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 335 X 900 X 900 PANEL HEIGHT X WIDTH X DEPTH mm 410 X 1070 X 1070 UNIT WEIGHT (UNIT + PANEL) kg 29 + 6 CONDENSATE DRAIN SIZE mm 19.1
FAN
INDOOR UNIT
FAN MOTOR
COIL
AIR QUALITY FILTER
CASING COLOUR GREY AIR FLOW l/s / CFM 869 / 1842 SOUND PRESSURE LEVEL dBA 51 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 753 X 922 X 392 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 793 X 990 X 415 UNIT WEIGHT kg 49
PIPE CONNECTION
FAN
FAN MOTOR
OUTDOOR UNIT
COMPRESSOR
COIL
CASING COLOUR LIGHT GREY
DRAWING NUMBER 000452103N20 000452103N25
ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE. ALL UNITS ARE BEING TESTED AND COMPLY TO ISO 5151 (NON-DUCTED UNIT) OR ISO 13253 (DUCTED UNIT).
INDOOR UNIT A5CKY20ER A5CKY25ER OUTDOOR UNIT A5LCY20CR A5LCY25CR
AIR DISCHARGE 4 WAY AUTOMATIC LOUVER (UP & DOWN)
OPERATION
HIGH l/s / CFM 283 / 600 321 / 680 MEDIUM l/s / CFM 250 / 530 283 / 600 LOW l/s / CFM 203 / 430 250 / 530
TYPE TURBO DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP20 INSULATION GRADE CLASS B RATED INPUT POWER W 89 103 RATED RUNNING CURRENT MOTOR OUTPUT W 20 30 POLES 6
TUBE
FIN
TYPE FLARE VALVE
SIZE
TYPE PROPELLER DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP34 INSULATION GRADE CLASS F RATED INPUT POWER W 120 RATED RUNNING CURRENT MOTOR OUTPUT W 66 POLES 6 TYPE ROTARY SWING OIL TYPE ETHER OIL AMOUNT cm RATED INPUT POWER (COOLING) W 1378 1 RATED INPUT POWER (HEATING)
RATED RUNNING CURRENT (COOLING)
RATED RUNNING CURRENT (HEATING)
LOCKED ROTOR AMP. A -
TUBE
FIN
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (HYDROPHILIC FIN) FACE AREA m ROW TYPE WASHABLE SARANET FILTER QUANTITY pc 1
LIQUID mm 6.4 6.4 GAS mm 12.7 15.9
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (CORR.) FACE AREA m ROW 2
Btu/h 18459 (5220 - 20608) 21564 (2081 - 21564)
W 5410 (1530 - 6040) 6320 (610 - 6320)
Btu/h 18868 (5323 - 20574) 22212 (5357 - 24873)
W 5530 (1560 - 6030) 6510 (1570 - 7290)
WIRELESS OR WIRED MICROCOMPUTER
A 0.40 0.45
2
A 0.52
3
N/A
W 1286 1409
A 6.45 7.92
A 6.04 6.56
2
REMOTE CONTROL
0.39 2
722
0.62
11
COOLING HEATING
INDOOR: 27°C DB / 19°C WB INDOOR: 20°C DB
OUTDOOR: 35°C DB / 24°C WB OUTDOOR: 8°C DB / 6°C WB
A5LCY_(i) Engineering & Physical Data
MODEL: M5CCY-CR
MODEL
NOMINAL COOLING CAPACITY
NOMINAL HEATING CAPACITY
NOMINAL TOTAL INPUT POWER (COOLING) W 805 1106 1604 1909 NOMINAL TOTAL INPUT POWER (HEATING) W 836 1085 1694 1775 NOMINAL RUNNING CURRENT (COOLING) A 4.43 4.91 7.34 8.90 NOMINAL RUNNING CURRENT (HEATING) A 4.29 4.76 7.74 8.11 EER W/W 3.19 3.32 3.24 3.17 COP W/W 3.31 3.41 3.41 3.61 REFRIGERANT CONTROL (EXPANSION DEVICE) OUTDOOR EXV REFRIGERANT CHARGE kg 0.75 1.10 1.45 1.50 POWER SOURCE V/Ph/Hz 220~240 /1/ 50 REFRIGERANT TYPE R410A
CONTROL
AIR FLOW
EXTERNAL STATIC PRESSURE (H/M/L) Pa 29 / 20 / 10 29 / 20 / 10 SOUND PRESSURE LEVEL (H/M/L) dBA 35 / 32 / 26 37 / 34 / 29 38 / 36 / 34 40 / 39 / 36 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 261 X 905 X 411 261 X 1065 X 411 261 X 1200 X 411 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 376 X 1091 X 541 376 X 1251 X 541 376 X 1386 X 541 UNIT WEIGHT (UNIT + PANEL) kg 9.5 11.3 CONDENSATE DRAIN SIZE mm 19.1
FAN
INDOOR UNIT
FAN MOTOR
COIL
AIR QUALITY FILTER
CASING COLOUR WITHOUT POWDER PAINT AIR FLOW l/s / CFM 521 / 1100 473 / 1000 869 / 1842 SOUND PRESSURE LEVEL dBA 48 49 51 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 550 X 765 X 285 753 X 855 X 328 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 610 X 895 X 360 793 X 990 X 415 UNIT WEIGHT kg 31 33 49
PIPE CONNECTION
FAN
FAN MOTOR
OUTDOOR UNIT
COMPRESSOR
COIL
CASING COLOUR LIGHT GREY
DRAWING NUMBER 000452113J10 000452113J15 000452113K20 000452113K25
ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE. ALL UNITS ARE BEING TESTED AND COMPLY TO ISO 5151 (NON-DUCTED UNIT) OR ISO 13253 (DUCTED UNIT).
INDOOR UNIT A5CCY10CR A5CCY15CR A5CCY20CR A5CCY25CR OUTDOOR UNIT A5LCY10DR A5LCY15DR A5LCY20CR A5LCY25CR
AIR DISCHARGE DUCTED OPERATION WIRED MICROCOMPUTER REMOTE CONTROL HIGH l/s / CFM 118 / 250 194 / 410 269 / 570 326 / 690 MEDIUM l/s / CFM 111 / 235 175 / 370 255 / 540 302 / 640 LOW l/s / CFM 99 / 210 118 / 250 213 / 450 245 / 520
TYPE SIROCCO DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) N/A INSULATION GRADE CLASS B CLASS B CLASS B RATED INPUT POWER W 100 107 133 164 RATED RUNNING CURRENT MOTOR OUTPUT W 40 50 80 100 POLES 4
TUBE
FIN
TYPE FLARE VALVE
SIZE
TYPE PROPELLER DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP24 IP34 INSULATION GRADE CLASS E CLASS F RATED INPUT POWER W 67 67 120 RATED RUNNING CURRENT MOTOR OUTPUT W 26 66 POLES 6 TYPE ROTARY ROTARY SWING OIL TYPE RB68A or FREOL ALPHA68M ETHER OIL AMOUNT cm RATED INPUT POWER (COOLING) W 638 932 1351 16 RATED INPUT POWER (HEATING)
RATED RUNNING CURRENT (COOLING)
RATED RUNNING CURRENT (HEATING)
LOCKED ROTOR AMP. A -
TUBE
FIN
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (HYDROPHILIC FIN) FACE AREA m ROW TYPE WASHABLE SARANET FILTER QUANTITY pc 1
LIQUID mm 6.4 6.4 6.4 6.4 GAS mm 9.5 12.7 12.7 15.9
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (CORR.) FACE AREA m ROW 12
Btu/h 8769 (4504 - 11361) 12522 (5050 - 12829) 17742 (6892 - 20472) 20643 (6346 - 20643)
W 2570 (1320 - 3330) 3670 (1480 - 3760) 5200 (2020 - 6000) 6050 (1860 - 6050)
Btu/h 9451 (2389 - 12897) 12624 (3719 - 14671) 19687 (5391 - 22895) 21873 (5357 - 22758)
W 2770 (700 - 3780) 3700 (1090 - 4300) 5770 (1580 - 6710) 6400 (1570 - 6670)
A 0.44 0.48 0.61 0.74
2
A 0.31 0.52
3
320 N/A
W 669 911 1441 1491
A 3.68 4.12 6.21 7.64
A 3.54 3.97 6.61 6.85
2
0.42 0.4 0.62
0.13 0.16 0.19
3
25
COOLING HEATING
INDOOR: 27°C DB / 19°C WB INDOOR: 20°C DB
OUTDOOR: 35°C DB / 24°C WB OUTDOOR: 8°C DB / 6°C WB
12
Engineering & Physical Data A5LCY_(i)
MODEL: A5CMY-ER
MODEL
NOMINAL COOLING CAPACITY
NOMINAL HEATING CAPACITY
NOMINAL TOTAL INPUT POWER (COOLING) W 928 1683 2007 NOMINAL TOTAL INPUT POWER (HEATING) W 972 1617 1873 NOMINAL RUNNING CURRENT (COOLING) A 4.55 7.75 9.23 NOMINAL RUNNING CURRENT (HEATING) A 4.68 7.45 8.52 EER W/W 3.87 3.19 3.01 COP W/W 3.97 3.45 3.30 REFRIGERANT CONTROL (EXPANSION DEVICE) OUTDOOR EXV REFRIGERANT CHARGE kg 1.10 1.45 1.50 POWER SOURCE V/Ph/Hz 220~240 /1/ 50 REFRIGERANT TYPE R410A
CONTROL
AIR FLOW
SOUND PRESSURE LEVEL (H/M/L) dBA 46 / 38 / 35 50 / 43 / 41 53 / 51 / 49 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 218 X 1080 X 630 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 297 X 1197 X 740 UNIT WEIGHT (UNIT + PANEL) kg 25 27 CONDENSATE DRAIN SIZE mm 19.1
FAN
FAN MOTOR
INDOOR UNIT
COIL
AIR QUALITY FILTER
CASING COLOUR LIGHT GREY AIR FLOW l/s / CFM 473 / 1000 869 / 1842 SOUND PRESSURE LEVEL dBA 49 51 UNIT DIMENSION HEIGHT X WIDTH X DEPTH mm 550 X 765 X 285 753 X 855 X 328 PACKING DIMENSION HEIGHT X WIDTH X DEPTH mm 610 X 895 X 360 793 X 990 X 415 UNIT WEIGHT kg 33 49
PIPE CONNECTION
FAN
FAN MOTOR
OUTDOOR UNIT
COMPRESSOR
COIL
CASING COLOUR LIGHT GREY
DRAWING NUMBER 000452103L15 000452103M20 000452103M25
ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE. ALL UNITS ARE BEING TESTED AND COMPLY TO ISO 5151 (NON-DUCTED UNIT) OR ISO 13253 (DUCTED UNIT).
INDOOR UNIT A5CMY15ER A5CMY20ER A5CMY25ER OUTDOOR UNIT A5LCY15DR A5LCY20CR A5LCY25CR
AIR DISCHARGE AUTOMATIC LOUVER (UP & DOWN) OPERATION WIRELESS OR WIRED MICROCOMPUTER REMOTE CONTROL HIGH l/s / CFM 240 / 508 245 / 520 274 / 580 MEDIUM l/s / CFM 182 / 386 217 / 460 250 / 530 LOW l/s / CFM 165 / 350 192 / 406 231 / 490
TYPE SIROCCO DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) N/A IP20 INSULATION GRADE CLASS B RATED INPUT POWER W 84 101 109 RATED RUNNING CURRENT MOTOR OUTPUT W 40 50 65 POLES 4
TUBE
FIN
TYPE FLARE VALVE
SIZE
TYPE PROPELLER DRIVE DIRECT TYPE INDUCTION INDEX OF PROTECTION (IP) IP24 IP34 INSULATION GRADE CLASS E CLASS F RATED INPUT POWER W 67 120 RATED RUNNING CURRENT MOTOR OUTPUT W 26 66 POLES 6 TYPE ROTARY ROTARY SWING
OIL TYPE
OIL AMOUNT cm RATED INPUT POWER (COOLING) W 777 1462 1778 RATED INPUT POWER (HEATING)
RATED RUNNING CURRENT (COOLING)
RATED RUNNING CURRENT (HEATING)
LOCKED ROTOR AMP. A -
TUBE
FIN
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (HYDROPHILIC FIN) FACE AREA m ROW TYPE WASHABLE SARANET FILTER QUANTITY pc 2
LIQUID mm 6.4 6.4 6.4 GAS mm 12.7 12.7 15.9
MATERIAL SEAMLESS INNER GROOVE COPPER DIAMETER mm 7.00 MATERIAL ALUMINIUM (CORR.) FACE AREA m ROW 2
Btu/h 12249 (5936 - 14671) 18322 (5527 - 20199) 20608 (5323 - 21291)
W 3590 (1740 - 4300) 5370 (1620 - 5920) 6040 (1560 - 6240)
Btu/h 13170 (3650 - 16991) 19039 (5220 - 20199) 21086 (5596 - 21700)
W 3860 (1070 - 4980) 5580 (1530 - 5920) 6180 (164 - 6360)
A 0.37 0.46 0.49
2
23
A 0.31 0.52
RB68A or FREOL
3
W 821 1396 1644
A 3.87 6.77 8.22
A 4.00 6.47 7.51
2
ALPHA68M
320 N/A
0.4 0.62
0.27
ETHER
13
COOLING HEATING
INDOOR: 27°C DB / 19°C WB INDOOR: 20°C DB
OUTDOOR: 35°C DB / 24°C WB OUTDOOR: 8°C DB / 6°C WB
A5LCY_(i) Engineering & Physical Data
Safety Devices Data
MODEL
SAFETY DEVICE
MODEL
SAFETY DEVICE
OUTDOOR UNIT A5LCY 10DR A5LCY 15DR
INDOOR UNIT A5WMY 10JR A5WMY 15JR
TYPE N/A N/A
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OUTDOOR UNIT A5LCY 20CR A5LCY 25CR
INDOOR UNIT A5WMY 20JR A5WMY 25JR
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
MODEL
SAFETY DEVICE
MODEL
SAFETY DEVICE
1) ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE.
OUTDOOR UNIT A5LCY 10DR A5LCY 15DR
INDOOR UNIT A5CKY 10CR A5CKY 15CR
TYPE N/A N/A
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OUTDOOR UNIT A5LCY 20CR
INDOOR UNIT A5CKY 20CR
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A
DISCHARGE THERMOSTAT SETTING
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
TYPE N/A
OPEN kPa / psi N/A
CLOSE kPa / psi N/A
TYPE N/A
OPEN kPa / psi N/A
CLOSE kPa / psi N/A
°C / °F N/A
14
Engineering & Physical Data A5LCY_(i)
Safety Devices Data
MODEL
SAFETY DEVICE
MODEL
SAFETY DEVICE
OUTDOOR UNIT A5LCY 20CR A5LCY 25CR
INDOOR UNIT A5CKY 20ER A5CKY 25ER
TYPE N/A N/A
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OUTDOOR UNIT A5LCY 10DR A5LCY 15DR
INDOOR UNIT A5CCY 10CR A5CCY 15CR
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
MODEL
SAFETY DEVICE
MODEL
SAFETY DEVICE
1) ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE.
OUTDOOR UNIT A5LCY 20CR A5LCY 25CR
INDOOR UNIT A5CCY 20CR A5CCY 25CR
TYPE N/A N/A
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OUTDOOR UNIT A5LCY 15DR A5LCY 20CR
INDOOR UNIT A5CMY 15ER A5CMY 20ER
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A N/A
DISCHARGE THERMOSTAT SETTING
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
TYPE N/A N/A
OPEN kPa / psi N/A N/A
CLOSE kPa / psi N/A N/A
°C / °F N/A N/A
15
A5LCY_(i) Engineering & Physical Data
Safety Devices Data
MODEL
SAFETY DEVICE
1) ALL SPECIFICATIONS ARE SUBJECTED TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE.
OUTDOOR UNIT A5LCY 25CR
INDOOR UNIT A5CMY 25ER
TYPE N/A
HIGH PRESSURE SWITCH
LOW PRESSURE SWITCH
PHASE SEQUENCER N/A
DISCHARGE THERMOSTAT SETTING
OPEN kPa / psi N/A
CLOSE kPa / psi N/A
TYPE N/A
OPEN kPa / psi N/A
CLOSE kPa / psi N/A
°C / °F N/A
16
Outline and Dimension A5LCY_(i)
Outline and Dimension
Outdoor Unit Model: A5LCY 10/15DR
490
311
13
29.5
574
76512 638285
105.5
Outdoor Unit Model: A5LCY 20/25CR
550
Note: Dimension in mm
17
Note: Dimension in mm
A5LCY_(i) Outline and Dimension
Indoor Unit Model: A5WMY 10/15JR
800
206
288
Indoor Unit Model: A5WMY 20/25JR
288
Note: Dimension in mm
1065
310
224
310
Note: Dimension in mm
18
Loading...
+ 46 hidden pages
