Acson 5CCY20C, 5CCY20CR, 5CCY25C, 5CCY25CR, 5CCY28CR Installation Manual

...

Download

INVERTER CEILING CONCEALED

SPLIT TYPE AIR CONDITIONER

(C Series)

INSTALLATION MANUAL

IM-5CCY-0709(1)-ACSON

Part No.: R08019033602A

English

1-1

Indoor Unit 5CCY10/15/20/25C/CR

Original Instruction

D C

OUTLINE AND DIMENSIONS

Dimension

Model

AB C DEFGHIJKLMNO

5CCY10/15C/CR

31 881 842 802 10 905 72 261 411 351 225 211 232 213 114

5CCY20C/CR

31 1041 1002 962 10 1065 72 261 411 351 225 211 232 213 114

5CCY25C/CR

31 1175 1137 1097 10 1200 72 261 411 351 225 211 232 213 114

Indoor Unit 5CCY28/38CR

All dimensions are in mm

Dimension

Model

ABCDE FGH I J KLMN

5CCY28CR

372 1001 959 920 410 285 600 339 121 213 54 100 237 216

5CCY38CR

371 1306 1264 1225 563 305 638 401 182 233 207 155 248 241

AAK

G H

1-2

Outdoor Unit 5SLY10/15D/DR

Indoor Unit 5CCY50/60CR

Dimension

Model

ABCDEFGHIJKLMN

5CCY50CR

359 1369 1326 1287 593.5 378 541 256 173 306 255.5 160.5 248 220

5CCY60CR

359 1569 1526 1487 693.5 378 541 256 173 306 355.5 160.5 248 220

Dimension

Model

ABCDE FGH I J K

5SLY10/15D/DR

765 12 550 285 8 311 13 29.5 574 105.5 490

English

1-3

Outdoor Unit 5SLY28CR

GRR

OMN

Dimension

Model

ABCD E FGH I J KLMNO PQRSTU

5SLY28CR

940 348 753 855 392 733 603 328 303 370 362 448 190 80 58 180 32 126 32 15 23

KLL

All dimensions are in mm

Outdoor Unit 5SLY20/25C/CR

Dimension

Model

ABCDE FGH I J KLMNO

5SLY20/25C/CR

855 730 328 520 182 44 93 149 101 113 603 126 164 17 47

Dimension

Model

PQRS T

5SLY20/25C/CR

32 3 237375

1-4

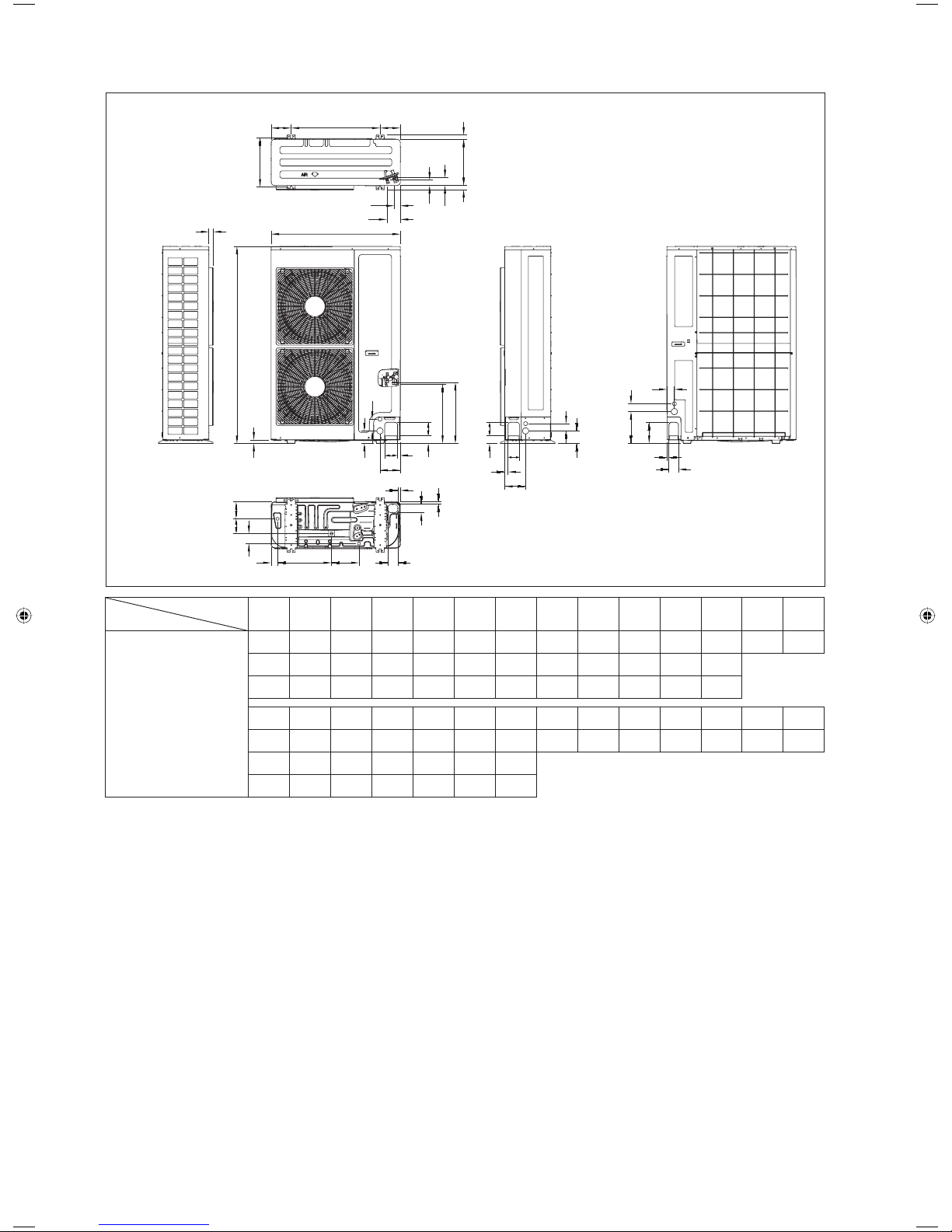

Outdoor Unit 5SLY40/50/60FR

AB AC AD

AFAG

Dimension

Model

ABCDE FGH I J KLMN

5SLY40/50/60FR

900 1374 30 24 60 89 142 89 19 54 95 423 430 95

OPQRSTUVWXYZ

54 19 89 145 84 55 55 223 148 13 52 67

AA AB AC AD AE AF AG AH AI AJ AK AL AM AN

350 140 620 140 30 320 30 59 43 40 94 117 102 70

AO AP AQ AR AS AT AU

45 376 191 70 58 16 16

All dimensions are in mm

English

1-5

! WARNING ! CAUTION

Installation and maintenance should be performed by qualiﬁ ed persons who are familiar with local code and regulation, and experienced with this type of appliance. All ﬁ eld wiring must be installed in accordance with the national wiring regulation. Ensure that the rated voltage of the unit corresponds to that of the name plate before commencing wiring work according to the wiring diagram. The unit must be GROUNDED to prevent possible hazard due to insulation failure. All electrical wiring must not touch the refrigerant piping, or any moving parts of the fan motors. Conﬁ rm that the unit has been switched OFF before installing or servicing the unit. Disconnect from the main power supply before servicing the air conditioner unit. DO NOT pull out the power cord when the power is ON. This may cause serious electrical shocks which may result in ﬁ re hazards. Keep the indoor and outdoor units, power cable and transmission wiring, at least 1m from TVs and radios, to prevent distorted pictures and static. {Depending on the type and source of the electrical waves, static may be heard even when more than 1m away}.

•

Please take note of the following important points when installing.

Do not install the unit where leakage of ﬂ ammable gas may occur.

If gas leaks and accumulates around the unit, it may cause

ﬁ re ignition.

Ensure that drainage piping is connected properly.

If the drainage piping is not connected properly, it may

cause water leakage which will dampen the furniture.

Do not overcharge the unit.

This unit is factory pre-charged. Overcharge will cause over-current or damage to the

compressor.

Ensure that the unitʼs panel is closed after service or installation.

Unsecured panels will cause the unit to operate noisily.

Sharp edges and coil surfaces are potential locations which may cause injury hazards. Avoid from being in contact with these places. Before turning off the power supply, set the remote controllerʼs ON/OFF switch to the “OFF” position to prevent the nuisance tripping of the unit. If this is not done, the unitʼs

fans will start turning automatically when power resumes, posing a hazard to service personnel or the user.

Do not operate any heating apparatus too close to the air conditioner unit. This may cause the plastic panel to melt or

deform as a result of the excessive heat.

Do not install the units at or near doorway. Do not operate any heating apparatus too close to the air conditioner unit or use in room where mineral oil, oil vapour or oil steam exist, this may cause plastic part to melt or deform as a result of excessive heat or chemical reaction. When the unit is used in kitchen, keep ﬂ our away from

going into suction of the unit. This unit is not suitable for factory used where cutting oil mist or iron powder exist or voltage ﬂ uctuates greatly. Do not install the units at area like hot spring or oil reﬁ nery plant where sulphide gas exists. Ensure the color of wires of the outdoor unit and the terminal markings are same to the indoors

respectively. IMPORTANT: DO NOT INSTALL OR USE THE AIR CONDITIONER UNIT IN A LAUNDRY ROOM.

Donʼt use joined and twisted wires for incoming power supply. Avoid direct contact of any coil treatment cleaners on plastic part. This may cause plastic part to deform as a result of chemical reaction. For any enquiries on spare parts please contact your authorized dealer. The equipment is not intended for use in a potentially explosive atmosphere.

•

SAFETY PRECAUTIONS

This manual provides the procedures of installation to ensure a safe and good standard of operation for the air conditioner unit. Special adjustment may be necessary to suit local requirements. Before using your air conditioner, please read this instruction manual carefully and keep it for future reference. This appliance is intended to be used by expert or trained users in shops, in light industry and on farms, or for commercial use by lay persons.

INSTALLATION MANUAL

NOTICE

Disposal requirements

Your air conditioning product is marked with this symbol. This means that electrical and electronic products shall not be mixed with unsorted household waste.

Do not try to dismantle the system yourself: the dismantling of the air conditioning system, treatment of the refrigerant, of oil and of other parts must be done by a qualiﬁ ed installer in accordance with relevant local and national legislation.

Air conditioners must be treated at a specialized treatment facility for re-use, recycling and recovery. By ensuring this product is disposed of correctly, you will help to prevent potential negative consequences for the environment and human health. Please contact the installer or local authority for more information.

Batteries must be removed from the remote controller and disposed of separately in accordance with relevant local and national legislation.

1-6

Important information regarding the refrigerant used

This product contains ﬂ uorinated greenhouse gases covered by the Kyoto Protocol. Do not vent gases into the atmosphere. Refrigerant type: R410A

GWP

(1)

value: 1975

(1)

GWP = global warming potential

Please ﬁ ll in with indelible ink,

n 1 the factory refrigerant charge of the product, n 2 the additional refrigerant amount charged in the ﬁ eld and n 1 + 2 the total refrigerant charge

on the refrigerant charge label supplied with the product. The ﬁ lled out label must be adhered in the proximity of the product charging port (e.g. onto the inside of the service cover).

1 factory refrigerant charge of the product:

see unit name plate

(2)

2 additional refrigerant amount charged in the ﬁ eld 3 total refrigerant charge 4 contains ﬂ uorinated greenhouse gases covered by the Kyoto Protocol 5 outdoor unit 6 refrigerant cylinder and manifold for charging

(2)

In case of multiple indoor systems, only 1 label must be adhered*, mentioning the total factory refrigerant charge of all

indoor units connected in the refrigerant system. Periodical inspections for refrigerant leaks may be required depending on European or local legislation. Please contact your

local dealer for more information. * on the outdoor unit

IMPORTANT

English

1-7

Thermal insulation

Wrap the insulated pipe with the ﬁ nishing tape from bottom to top

Drain piping

Supply duct

Return duct

Hanger

INSTALLATION DIAGRAM

Indoor Unit

Outdoor Unit

Air Discharge

Air Intake

1-8

The indoor unit must be installed such that there is no short circuit of the cool discharge. Respect the installation clearance. Do not put the indoor unit where there is direct sunlight on unit. The location is suitable for piping and drainage and it must have a large distance between a door and unit.

Ceiling Concealed Mounting

• Use the hanger supplied with the unit.

• Make sure that the ceiling is sufficiently strong to withstand the weight.

Provide clearance for servicing ease and optimal air ﬂ ow as shown in the diagram.

300mm* or more

300mm or more

10mm

Field supply

Washer for hanger bracket (attached)

Tighten

See Detail A

Air inlet side

Aluminium tape (ﬁ eld supply)

Air outlet side

Aluminium tape (ﬁ eld supply)

Insulation material (ﬁ eld supply)

* Can be smaller than 300mm if ceiling is removable.

Detail A

Center distance of axle (see drawing below)

INSTALLATION OF THE INDOOR UNIT

5CCY A mm (inch) L mm (inch)

10/15C/CR 881 (34.7) 225 (8.9)

20C/CR 1041 (41.0) 225 (8.9) 25C/CR 1176 (46.3) 225 (8.9)

28CR 959 (37.8) 339 (13.3) 38CR 1264 (49.8) 401 (15.8) 50CR 1326 (52.2) 266 (10.5) 60CR 1526 (60.1) 266 (10.5)

Floor

2300mm or more

Ceiling

English

1-9

• The drain pipe must be installed as shown in the diagram (see diagram above) to avoid damage caused by leaks and condensation.

• For the best result, keep the piping as short as possible. Slant the piping at an angle to improve the ﬂ ow.

• Ensure the drain pipe is securely insulated.

• It is necessary to provide a drain trap in the drain outlet to relieve pressure that exists within the unit compared to the outside atmospheric pressure when the unit is operating. The drain trap is to avoid possibility of splashes or an odor.

• Keep pipes as straight as possible for easy cleaning and to prevent the accumulation of dirt and debris.

• Conduct a water drainage test after the installation is completed. Make sure that the drainage ﬂ ow is smooth.

• In humid environments, use an extra drain pan to cover the entire area of the indoor unit.

Ceiling Concealed Drain Piping Work

Unit : mm

10 mm (0.39")

Slant

Bottom of

the unit

Insulate securely

100

Drain trap

or more

Do not leave in water

1-10

• The outdoor unit must be installed in such a way, so as to prevent short circuit of the hot discharged air or obstruction to the smooth air ﬂ ow. Please follow the installation clearance shown in the ﬁ gures below. Select the coolest possible place where intake air temperature is not greater than the outside air temperature.

• Where a wall or other obstacle is in the path of outdoor unitʼs intake or exhaust airﬂ ow, follow the installation guidelines below.

• For any of the below installation patterns, the wall height on the exhaust side should be 1200mm or less.

5SLY10/15D/DR and 5SLY20/25C/CR

More than 50 More than 100

Side View

Top View

More than 50

More than 150

More than 100

More than 150

More than 300

Unit: mm

INSTALLATION OF THE OUTDOOR UNIT

More than 100 More than 350

More than 50

Top View

Side View

More than 100

More than 350

More than 100

More than 350

Unit: mm

5SLY28CR

1200

or less

More than 50

Wall facing one side Wall facing two sides

Wall facing three sides

Wall facing one side Wall facing two sides

Wall facing three sides

English

1-11

Wall facing more than 1 side of obstacle

5SLY40/50/60FR

More than 100 More than 500

More than 100

More than 500

• Allow more space for installation above with additional obstacle at top side and installation in series.

Unit: mm

Top View

Side View

Wall facing one side

! CAUTION

• Do not install the unit at altitude over 2000m for both indoor and outdoor.

1-12

Piping Works And Flaring Technique

Do not use contaminated or damaged copper tubing. If any piping, evaporator or condenser had been exposed or had been opened for 15 seconds or more, the system must be vacuumed. Generally, do not remove plastic, rubber plugs and brass nuts from the valves, ﬁ ttings, tubings and coils until it is ready for connection.

If any brazing work is required, ensure that the nitrogen gas is passed through piping and joints while the brazing work is being done. This will eliminate soot formation on the inside walls of the copper tubings.

Cut the pipe stage by stage, advancing the blade of pipe cutter slowly. Extra force and deep cut will cause more distortion of pipe and therefore extra burr. See Fig. A

Remove burrs from cut edges of pipes with a remover as shown in Fig. B. This will avoid unevenness on the ﬂ are faces which will cause gas leak. Hold the pipe on top position and burr remover at lower position to prevent metal chips from entering the pipe.

•

1/4t

Cutting Copper Tube

Insert the ﬂ are nuts mounted on the connection parts of both indoor and outdoor unit, into the copper pipes.

The exact length of pipe protruding from the face of the swaging block is determined by the ﬂ aring tool. See Fig. C

Fix the pipe ﬁ rmly on the swaging block. Match the centers of both the ﬂ are die and the ﬂ aring punch, and tighten ﬂ aring punch fully.

Piping Connection To The Units

Align the center of the piping and sufﬁ ciently tighten the ﬂ are nut with ﬁ ngers. See Fig. D

Finally, tighten the ﬂ are nut with torque wrench until the wrench clicks.

When tightening the ﬂ are nut with the torque wrench, ensure that the direction for tightening follows the arrow on the wrench.

The refrigerant pipe connection are insulated by closed cell polyurethane.

•

Copper Tube

Fig. A

Ø Tube, D A (mm)

Inch mm

Imperial

(Wing-nut Type)

Rigid

(Clutch Type)

1/4" 6.35 1.3 0.7 3/8" 9.52 1.6 1.0 1/2" 12.70 1.9 1.3 5/8" 15.88 2.2 1.7 3/4" 19.05 2.5 2.0

REFRIGERANT PIPING

Indoor 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR 5CCY28CR Outdoor 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR 5SLY28CR Max. allowable length, m 15 15 30 30 50 Max. allowable elevation, m 10 10 10 10 30

Liquid pipe size, mm/(in)

6.35

(1/4")

6.35

(1/4")

6.35

(1/4")

6.35

(1/4")

9.52

(3/8")

Gas pipe size, mm/(in)

9.52

(3/8")

12.70 (1/2")

15.88 (5/8")

15.88

(5/8")

Additional charge of refrigerant, g/m (for piping length above 7.5m)

20 20 20 20 50

Indoor 5CCY38CR 5CCY50CR 5CCY60CR Outdoor 5SLY40FR 5SLY50FR 5SLY60FR Max. allowable length, m 75 75 75 Max. allowable elevation, m 30 30 30

Liquid pipe size, mm/(in)

9.52

(3/8")

9.52

(3/8")

9.52

(3/8")

Gas pipe size, mm/(in)

15.88 (5/8")

15.88

(5/8")

Additional charge of refrigerant, g/m (for piping length above 30m)

50 50 50

Allowable Piping Length

When the pipe length becomes too long, both the capacity and reliability drop. As a result, compressor reliability will be affected. Always choose the shortest path and follow the recommendation as tabulated below:

English

1-13

SIG

5CCY10/15C/CR - 5SLY10/15D/DR 5CCY20/25C/CR - 5SLY20/25C/CR

IMPORTANT:

* These values are for information only, they should be checked and selected to comply with the local and/or national

codes and regulations. They are also subjected to the type of installation and size of conductors.

** The appropriate voltage range should be checked with data label on the unit.

Power Supply Cable

Outdoor Unit

Terminal Block

Interconnection

cable

ELECTRICAL WIRING CONNECTION

Model Indoor 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR

Outdoor 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR

Voltage range** Indoor

220V – 240V/1Ph/50Hz + !

Outdoor

220V – 240V/1Ph/50Hz + !

Power supply cable size* mm

Number of conductors

1.5 3

2.5 3

Interconnection cable size* mm

Number of conductors

1.5 4

2.5 4

Recommended time delay fuse* A 15 15 20 20

Copper Tube

Swaging Block

Fig. B

Remove Burr

Fig. C

Fig. D

Flared Tube

Flare Joint

Flare Nut

Indoor Piping

Torque Wrench

Spanar

Pipe Size, mm (in) Torque, Nm / (ft-lb)

6.35 (1/4") 18 (13.3)

9.52 (3/8") 42 (31.0)

12.70 (1/2") 55 (40.6)

15.88 (5/8") 65 (48.0)

19.05 (3/4") 78 (57.6)

There must be an all pole disconnection in the supply mains with a contact separation of at least 3mm.

Indoor Unit

Terminal Block

1-14

SIG

5CCY38CR - 5SLY40FR (1 Phase) 5CCY50/60CR - 5SLY50/60FR (1 Phase)

Power Supply Cable

Indoor Unit

Terminal Block

Model Indoor 5CCY38CR 5CCY50CR 5CCY60CR

Outdoor 5SLY40FR 5SLY50FR 5SLY60FR

Voltage range** Indoor

220V – 240V/1Ph/50Hz + !

Outdoor

220V – 240V/1Ph/50Hz + !

Power supply cable size* mm

Number of conductors

6 3

Interconnection cable size* mm

Number of conductors

1.5 4

Recommended time delay fuse* A 32 32 32

5CCY28CR - 5SLY28CR

Indoor Unit

Terminal Block

Interconnection

cable

Model Indoor 5CCY28CR

Outdoor 5SLY28CR

Voltage range** Indoor

220V – 240V/1Ph/50Hz + !

Outdoor

220V – 240V/1Ph/50Hz + !

Power supply cable size* mm

Number of conductors

2.5 3

Interconnection cable size* mm

Number of conductors

1.5 4

Recommended time delay fuse* A 25

Power Supply Cable

Outdoor Unit

Terminal Block

Interconnection

cable

Outdoor Unit

Terminal Block

There must be an all pole disconnection in the supply mains with a contact separation of at least 3mm.

English

1-15

L1 L2 L3

5CCY38CR - 5SLY40FR (3 Phase) 5CCY50/60CR - 5SLY50/60FR (3 Phase)

Model Indoor 5CCY38CR 5CCY50CR 5CCY60CR

Outdoor 5SLY40FR 5SLY50FR 5SLY60FR

Voltage range** Indoor

220V - 240V/1Ph/50Hz +

Outdoor

380V - 415V/3N~/50Hz +

Power supply cable size* mm

Number of conductors

4 5

Interconnection cable size* mm

Number of conductors

1.5 4

Recommended time delay fuse* A 20 20 20

Power Supply Cable

Indoor Unit

Terminal Block

Interconnection

Cable

Outdoor Unit

Terminal Block

There must be an all pole disconnection in the supply mains with a contact separation of at least 3mm.

1-16

SPECIAL PRECAUTIONS WHEN DEALING WITH R410A UNIT

Attach insulation sleeve

Round crimp-style terminal

Electric wire

• All wires must be ﬁ rmly connected.

• Make sure all the wire do not touch the refrigerant pipings, compressor or any moving parts.

• The connecting wire between the indoor unit and the outdoor unit must be clamped by using provided cord anchorage.

• The power supply cord must be equivalent to H07RN-F which is the minimum requirement.

• Make sure no external pressure is applied to the terminal connectors and wires.

• Make sure all the covers are properly ﬁ xed to avoid any gap.

• Use round crimp-style terminal for connecting wires to the power supply terminal block. Connect the wires by matching to the indication on terminal block. (Refer to the wiring diagram attached on the unit).

Connect wires of the same gauge to both side.

Do not connect wires of the same gauge to one side.

Do not connect wires of different gauges.

R410A is a new HFC refrigerant which does not damage the ozone layer. The working pressure of this new refrigerant is

1.6 times higher than conventional refrigerant (R22), thus

proper installation / servicing is essential.

• Never use refrigerant other than R410A in an air conditioner which is designed to operate with R410A.

• POE or PVE oil is used as lubricant for R410A compressor, which is different from the mineral oil used for R22 compressor. During installation or servicing, extra precaution must be taken not to expose the R410A system too long to moist air. Residual POE or PVE oil in the piping and components can absorb moisture from the air.

• To prevent mischarging, the diameter of the service port on the ﬂ are valve is different from that of R22.

• Use tools and materials exclusively for refrigerant R410A.

Tools exclusively for R410A are manifold valve, charging hose, pressure gauge, gas leak detector, ﬂ are tools, torque wrench, vacuum pump and refrigerant cylinder.

• As an R410A air conditioner incurs higher pressure than

R22 units, it is essential to choose the copper pipes correctly. Never use copper pipes thinner than 0.8mm even though they are available in the market.

• If the refrigerant gas leakage occurs during installation /

servicing, be sure to ventilate fully. If the refrigerant gas comes into contact with ﬁ re, a poisonous gas may occur.

• When installing or removing an air conditioner, do not allow

air or moisture to remain in the refrigerant cycle.

• Used the correct screwdriver for terminal screws tightening. Unsuitable screwdrivers can damage the screw head.

• Over tightening can damage the terminal screws.

• Do not connect wire of different gauge to same terminal.

• Keep wiring in an orderly manner. Prevent the wiring from obstructing other parts and the terminal box cover.

English

1-17

VACUUMING AND CHARGING

Vacuuming is necessary to eliminate all moisture and air from the system. The series II Outdoor Unit is provided with ﬂ are valve ﬁ ttings.

Vacuuming The Piping And The Indoor Unit

Except for the outdoor unit which is pre-charged with refrigerant, the indoor unit and the refrigerant connection pipes must be air-purged because the air containing moisture that remains in the refrigerant cycle may cause malfunction of the compressor.

• Remove the caps from the valve and the service port.

• Connect the center of the charging gauge to the vacuum pump.

• Connect the charging gauge to the service port of the 3-way valve.

• Start the vacuum pump. Evacuate for approximately 30 minutes. The evacuation time varies with different vacuum pump capacity. Conﬁ rm that the charging gauge needle has moved towards -760mmHg.

Caution

• If the gauge needle does not move to -760mmHg, be sure to check for gas leaks (using the refrigerant detector) at ﬂ are type connection of the indoor and outdoor unit and repair the leak before proceeding to the next step.

• Close the valve of the changing gauge and stop the vacuum pump.

• On the outdoor unit, open the suction valve (3 way) and liquid valve (2 way) (in anti-clockwise direction) with 4mm key for hexagon sacked screw.

Charge Operation

This operation must be done by using a gas cylinder and a precise weighing machine. The additional charge is topped-up into the outdoor unit using the suction valve via the service port.

• Remove the service port cap.

• Connect the low pressure side of the charging gauge to the suction service port center of the cylinder tank and close the high pressure side of the gauge. Purge the air from the service hose.

• Start the air conditioner unit.

• Open the gas cylinder and low pressure charging valve.

• When the required refrigerant quantity is pumped into the unit, close the low pressure side and the gas cylinder valve.

• Disconnect the service hose from service port. Put back the service port cap.

Refrigerant Piping

Outdoor Unit 3 ways valve

Allen key

Service Port

Flare nut

HIGH PRESSURE GAUGE

GAUGE MANIFOLD

LOW PRESSURE GAUGE

HANDLE HI (ALWAYS CLOSED)

CHARGE HOSE

-760mmHg

HANDLE LO

CHARGE HOSE

VACUUM PUMP ADAPTER FOR

COUNTER FLOW PREVENTION

CHECK VALVE

LIQUID VALVE

HIGH PRESSURE GAUGE

LOW PRESSURE GAUGE

GAUGE MANIFOLD

-760mmHg

HANDLE LO

HANDLE HI (ALWAYS CLOSED)

CHARGE HOSE

CHECK VALVE

LIQUID VALVE

GAS VALVE (3-WAY)

CONFIGURATION OF AIR PURGE BY CHARGING

GAS VALVE (3-WAY)

1-18

As shown in ﬁ gure above, it is recommended to move the unit by grabbing the left and right grip. Place your hands on the corner to avoid deforming of the casing.

Figure 1

A total of 4 direction options (refer ﬁ gure 2a) for connecting pipe (w, x, y, z) are available for your convenience. Cutting out the 2 slits with a metal saw make it possible to install as shown in ﬁ gures 2a. In order to make the connecting pipe in a downward direction (refer ﬁ gure 2b), make a knockout hole by drilling through the center area around the knockout hole. It is recommended to use a Ø6mm drill for this process (refer ﬁ gure 2c). After completing the knockout process, it is recommended to apply repair paint to the edge and surrounding surfaces to prevent rusting.

1. Handling

2. Refrigerant piping

Cover the pipe through-holes with insulation material to conceal all gaps to prevent small animals or insects from entering the outdoor unit which may result short circuit in the control box.

4. Charging refrigerant For cases where complete recharge of refrigerant is required, vacuuming via service part is mandatory, do not use stop valve port in this case because vacuuming through this stop valve port can not be executed completely. Outdoor units have 1 port on the piping. It is between the heat exchanger and the 4-way valve.

5. Pump-down operation Never by-pass the low pressure switch or low pressure sensor during pump down operation. Power supply must be cut off before pump-down operation. After opening the front panel, cover the PCB and terminal board with insulation sheet to avoid electric shock by accidental touching of LIVE parts. Do not leave the unit unattended if the front panel is open. Close the front panel before leaving the outdoor unit. Turn on the power supply and carry out pumping-down operation according to the steps written at front panel.

6. Electrical wiring work

Figure 4

Secure the ground wire to the stop valve attachment plate (refer ﬁ gure 4) so that it does not slide. Ensure the front cover does not rise up after the wiring work is down. Close the front cover securely.

Figure 2a

Figure 2b

Figure 2c

3. Caution for handling service port To be able to recover all remaining refrigerant at charge hose, always use a ﬂ exible charge hose with a push-rod and valve. After the work, tighten the valve cover in place with tightening torque:

11.5~13.9N.m

Figure 3

BELOW INFORMATION IS APPLICABLE FOR 5SLY40/50/60FR ONLY

Figure 5

When cables are routed from the unit, a protection sleeve for the conduits can be inserted at the knock-out hole. It there is no wire conduit, do protect the wires with vinyl tubes to prevent cutting the wires by sharp edges of knockout hole.

1 Power supply wiring and earth wire 2 Interconnection wire

English

1-19

20 18

-10

-15

-20-20 10 15 20 25 27 30

50 46 43 40

-10

10 14 15 19 20 23 25

COOLING HEATING

INDOOR TEMP. WB (˚C) INDOOR TEMP. DB(˚C)

DB: Dry bulb WB: Wet bulb

OUTDOOR TEMP. DB (˚C)

OUTDOOR TEMP. WB (˚C)

OPERATING RANGE

1-20

INDICATOR LIGHTS

Fault Diagnosis

LED INDICATION

DescriptionGreen Red

A1234

NORMAL INSTALLATION ERROR ANTIFREEZE (OTHER ROOMS) HEAT SINK OVERHEAT

IPM ERROR/IGBT ERROR INSUFFICIENT GAS AC INPUT OVER CURRENT COMPRESSOR START-UP ERROR COMMUNICATION ERROR (OUTDOOR CONTROL PCB AND IPM PCB) 4 WAY VALVE ERROR DC VOLTAGE OUT OF RANGE COMPRESSOR MOTOR LOCK/COMPRESSOR OVERLOADED DISCHARGE PIPE OVERHEAT

ANTIFREEZE (COOLING)/HEAT EXCHANGER OVERHEAT (HEATING) HEAT EXCHANGER OVERHEAT COMPRESSOR SENSOR SYSTEM ERROR COMPRESSOR FEEDBACK DETECTION ERROR AC CURRENT SENSOR ERROR OUTDOOR AIR THERMISTOR SHORT/OPEN COMPRESSOR DISCHARGE PIPE THERMISTOR SHORT/OPEN/MISPLACED OUTDOOR HEAT EXCHANGER THERMISTOR SHORT/OPEN LIQUID PIPE THERMISTOR SHORT/OPEN GAS PIPE THERMISTOR SHORT/OPEN HEAT SINK THERMISTOR SHORT/OPEN

OUTDOOR CONTROL BOX OVERHEAT OUTDOOR PCB ERROR OUTDOOR DC FAN MOTOR LOCK

The outdoor unit LED indicates the running condition of the system:

If faulty condition occurs, please contact the nearest local dealer or qualiﬁ ed service personnel. Do not attempt to troubleshoot the unit yourself. For any enquiries on spare parts please contact your authorized dealer.

Legend

Blinks Off On

5SLY28CR

2-1

Français

Unité Intérieure 5CCY10/15/20/25C/CR

Traduction des instructions dʼorigine

D C

CONTOUR ET DIMENSIONS

Dimension

Modèle

AB C D E F GHI JKLM N O

5CCY10/15C/CR 31 881 842 802 10 905 72 261 411 351 225 211 232 213 114 5CCY20C/CR 31 1041 1002 962 10 1065 72 261 411 351 225 211 232 213 114 5CCY25C/CR 31 1175 1137 1097 10 1200 72 261 411 351 225 211 232 213 114

Unité Intérieure 5CCY28/38CR

Toutes les dimensions sont données en mm

Dimension

Modèle

ABCDE FGH I J KLMN

5CCY28CR 372 1001 959 920 410 285 600 339 121 213 54 100 237 216 5CCY38CR 371 1306 1264 1225 563 305 638 401 182 233 207 155 248 241

AAK

G H

2-2

Unité Extérieure 5SLY10/15D/DR

Unité Intérieure 5CCY50/60CR

Dimension

Modèle

AB C D E FGHIJK LMN

5CCY50CR 359 1369 1326 1287 593,5 378 541 256 173 306 255,5 160,5 248 220 5CCY60CR 359 1569 1526 1487 693,5 378 541 256 173 306 355,5 160,5 248 220

Dimension

Modèle

AB C D E F G H I J K

5SLY10/15D/DR 765 12 550 285 8 311 13 29,5 574 105,5 490

2-3

Français

Unité Extérieure 5SLY28CR

GRR

OMN

Dimension

Modèle

ABCDE FGH I J KLMNOPQRSTU

5SLY28CR

940 348 753 855 392 733 603 328 303 370 362 448 190 80 58 180 32 126 32 15 23

KLL

Toutes les dimensions sont données en mm

Unité Extérieure 5SLY20/25C/CR

Dimension

Modèle

ABCDE FGH I J KLMNO

5SLY20/25C/CR 855 730 328 520 182 44 93 149 101 113 603 126 164 17 47

Dimension

Modèle

PQRS T

5SLY20/25C/CR 32 3 237375

2-4

Unité Extérieure 5SLY40/50/60FR

AB AC AD

AFAG

Dimension

Modèle

ABCDE FGH I J KLMN

5SLY40/50/60FR

900 1374 30 24 60 89 142 89 19 54 95 423 430 95

OPQRSTUVWXYZ

54 19 89 145 84 55 55 223 148 13 52 67

AA AB AC AD AE AF AG AH AI AJ AK AL AM AN

350 140 620 140 30 320 30 59 43 40 94 117 102 70

AO AP AQ AR AS AT AU

45 376 191 70 58 16 16

Toutes les dimensions sont données en mm

2-5

Français

PRÉCAUTIONS DE SÉCURITÉ

! ATTENTION ! AVERTISSEMENT

Lʼinstallation et la maintenance doivent être exécutées par une personne qualiﬁ ée qui est familiarisée avec les lois et réglementations en vigueur, et aussi expérimentée dans ce type dʼéquipements. Tous les câblages doivent répondre aux réglementations électriques nationales. Avant de commencer le raccordement suivant le schéma électrique, sʼassurer que la tension nominale de lʼappareil corresponde bien à celle indiquée sur la plaque signalétique. Lʼunité doit être raccordée à la TERRE pour prévenir tous les risques possibles dûes à un défaut dʼisolation. Aucun câble électrique ne doit toucher la tuyauterie du réfrigérant, le compresseur ou les pièces mobiles des moteurs de ventilation. Avant lʼinstallation ou lʼentretien du climatiseur, sʼassurer que lʼappareil est éteint (OFF). Débrancher lʼappareil du circuit dʼalimentation secteur avant de procéder à lʼentretien du climatiseur. NE PAS retirer le câble dʼalimentation électrique de la prise quand lʼappareil est sous branché. Il peut en résulter des décharges électriques importantes susceptibles de provoquer un incendie. Les unités intérieures et extérieures, le cordon dʼalimentation et le câblage de transmission doivent rester à une distance dʼau moins 1m des téléviseurs et des radios, ce aﬁ n dʼéviter les images déformées et les parasites. {En fonction du type et de la source des ondes électriques, des parasites peuvent être entendus même avec une distance supérieure à 1m}.

•

Vériﬁ er les points suivants au cours de lʼinstallation.

Ne pas installer lʼappareil où il peut se produire des fuites de gaz inﬂ ammable.

En cas de fuite et accumulation de gaz autour de lʼappareil,

il y a risque dʼincendie.

Sʼ assurer que le tuyau dʼévacuation du condensat est correctement branché.

Si le tuyau dʼévacuation nʼest pas correctement branché, les

éventuelles fuites dʼeau risquent de mouiller le mobilier.

Ne pas surcharger lʼunité (en ﬂ uide frigorigène).

Cet appareil est préchargé en usine. Une charge trop importante risque de provoquer une

surcharge électrique ou dʼendommager le compresseur.

Sʼassurer que le panneau supérieur de lʼappareil est remis en place après lʼinstallation ou lʼentretien.

Avec un panneau mal fixé lʼappareil va fonctionner

bruyamment.

Les bords coupants et les surfaces du refroidisseur tuulaire présentent un risque de blessure.

Mieux vaut éviter le contact avec ces endroits.

Avant de couper lʼalimentation électrique, veiller à ce que lʼinterrupteur ON/OFF de la télécommande soit en position « OFF » aﬁ n dʼéviter une mise en marche intempestive de lʼappareil. Si lʼinterrupteur de la télécommande nʼest pas en

position « OFF », les ventilateurs de lʼappareil se mettront en marche dès que lʼalimentation électrique est rétablie. Il peut en résulter un danger pour le personnel dʼentretien ou lʼutilisateur. Ne pas utiliser dʼappareil de chauffage trop près du climatiseur. Une chaleur excessive peut déformer ou faire fondre le boîtier de plastic.

Ne pas installer les appareils à proximité ou près dʼun passage de porte. Ne pas utiliser un appareil de chauffage trop près dʼune unité de climatisation ou lʼutiliser dans une pièce où, de lʼhuile minérale ou de la vapeur dʼhuile existent, cela peut faire fondre ou se déformer les pièces en plastique en raison de la chaleur excessive ou de réaction chimique. Lorsque lʼappareil est utilisé dans la cuisine, le garder loin de la farine qui peut aller dans dʼaspiration de lʼappareil. Cet appareil nʼest pas approprié pour une utilisation en usine lorsquʼun brouillard dʼhuile de coupe ou de la poudre de fer existe ou bien quand la tension ﬂ uctue grandement. Ne pas installer les unités à des endroits comme une source dʼeau chaude ou une rafﬁ nerie de pétrole où des gaz sulfureux existent. Sʼassurer que la couleur des câbles de lʼunité extérieure et les marquages de bornes sont identiques à ceux de lʼunité intérieure. IMPORTANT: NE PAS INSTALLER OU UTILISER LE CLIMATISEUR DANS UNE BUANDERIE. Nʼutilisez pas de câbles joints et torsadés pour lʼalimentation électrique entrante. Évitez dʼappliquer directement des produits de nettoyage et de traitement pour bobines sur les pièces en plastique. Une réaction chimique pourrait se produire et déformer les pièces en plastique. Pour tout renseignement concernant les pièces détachées, contacter votre revendeur agree. Lʼéquipement nʼest pas conçu pour une utilisation dans une atmosphère potentiellement explosive.

•

Ce manuel fournit les procédures dʼinstallation pour assurer le bon fonctionnement et la sécurité de cet appareil. Des ajustements peuvent être nécéssaires pour suivre les réglementations locales. Avant dʼinstaller et de faire fonctionner le climatiseur, lisez attentivement ce manuel et conservez le. Cet appareil est destiné à être utilisé par des utilisateurs experts ou formés dans les magasins, dans lʼindustrie légère ou dans les fermes, oupour un usage commercial par des personnes non spécialisées.

MANUEL DʼINSTALLATION

AVIS

Instructions dʼélimination

Cet appareil de conditionnement dʼair porte le symbole ci-joint. Ce symbole signiﬁ e que les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères non triées. Nʼessayez pas de démonter vous-même lʼappareil : le démontage de lʼappareil de conditionnement dʼair ainsi que le traitement du réfrigérant, de lʼhuile et dʼautres composants doivent être effectués par un installateur qualiﬁ é, en accord avec les réglementations locales et nationales en vigueur. Les appareils de conditionnement dʼair doivent être traités dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur lʼenvironnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus dʼinformation. Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

2-6

Information importante relative au réfrigérant utilisé

Ce produit contient des gaz ﬂ uorés à effet de serre encadrés par le protocole de Kyoto. Ne pas laisser les gaz sʼéchapper dans lʼatmosphère. Type de réfrigérant : R410A

Valeur GWP

(1)

: 1975

(1)

GWP = potentiel de réchauffement global

Prière de compléter à lʼencre indélébile,

n 1 la charge de réfrigerant dʼusine du produit, n 2 la quantité de réfrigérant supplémentaire chargée sur place et n 1 + 2 la charge de réfrigérant totale

sur lʼétiquette de charge de réfrigérant fournie avec le produit. Lʼétiquette complétée doit être apposée à proximité de lʼoriﬁ ce de recharge du produit (par ex. à lʼintérieur du couvercle dʼentretien).

1 charge de réfrigérant dʼusine du produit :

voir plaquette signalétique de lʼunité

(2)

2 quantité de réfrigérant supplémentaire chargée sur place 3 charge de réfrigérant totale 4 contient des gaz à effet de serre ﬂ uorés relevant du Protocole de Kyoto 5 unité extérieure 6 cylindre de réfrigérant et collecteur de recharge

(2)

Dans le cas de multiples systèmes intérieurs, seule 1 étiquette doit être apposée*, mentionnant la charge de réfrigérant dʼusine

totale de toutes les unités intérieures raccordées au système de réfrigérant. Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale.

Veuillez contacter votre distributeur local pour plus dʼinformations. * sur lʼunité extérieure

IMPORTANT

2-7

Français

Isolation thermique

Enveloppez le tuyau isolé de bande deﬁ nition de bas en haut

Tuyauterie

dʼévacuation

Conduit dʼalimentation

Conduit de reprise

Étrier

DIAGRAMME DʼINSTALLATION

Unité intérieure

Reprise Air

Unité extérieure

Refoulement dʼair

2-8

Lʼunité intérieure doit être installée de façon à ce quʼil nʼy ait aucun court circuit de lʼair dʼévacuation froid. Respectez les dégagements minimums. Ne pas installer lʼunité intérieure dans un emplacement où elle peut être exposée à la lumière directe du soleil. Lʼemplacement doit convenir aux tuyauteries et vidange et il faut prévoir une assez grande distance entre une porte et lʼunité.

Montage dissimulé dans le plafond

Utilisez le crochet fourni avec lʼunité. Veillez à ce que le plafond soit sufﬁ samment résistant pour soutenir le poids.

•

Laisser un espace libre pour faciliter la maintenance et obtenir un ﬂ ux dʼair optimal, comme indiqué sur le schéma.

300mm* ou plus

300mm ou plus

10mm

* Peut être inférieur à 300 mm si le plafond est amovible.

Alimentation du site

Rondelle pour le support de crochet (joint)

Serrer

Consulter le dessin détaillé A

Entrée dʼair

Bande aluminium (alimentation du site)

Sortie dʼair

Bande aluminium (alimentation du site)

Matériau isolant (alimentation du site)

A Détail

Distance centrale de lʼaxe (consulter le schéma ci-dessous)

INSTALLATION DE LʼUNITÉ INTÉRIEURE

5CCY A mm (pouce) L mm (pouce)

10/15C/CR 881 (34,7) 225 (8,9)

20C/CR 1041 (41,0) 225 (8,9) 25C/CR 1176 (46,3) 225 (8,9)

28CR 959 (37,8) 339 (13,3) 38CR 1264 (49,8) 401 (15,8) 50CR 1326 (52,2) 266 (10,5) 60CR 1526 (60,1) 266 (10,5)

2300mm ou plus

Sol

Plafond

2-9

Français

Le tuyau de vidange doit être installé comme indiqué dans le schéma (voir le diagramme ci-dessus) pour éviter les dommages causés par des fuites et la condensation.

Pour un meilleur résultat, maintenez la tuyauterie aussi courte que possible. Donner un peu de pente à la tuyauterie aﬁ n dʼaméliorer le débit.

Sʼassurer que le tuyau de vidange est correctement isolé. Il est obligatoire de prévoir un siphon à la sortie de la vidange pour soulager la pression qui existe au sein de lʼunité par

rapport à la pression atmosphérique extérieure lorsque lʼappareil est en fonctionnement. Le siphon de vidange est pour éviter la possibilité dʼéclaboussures ou une odeur.

Gardez les tuyaux le plus droit possible pour un nettoyage facile et éviter lʼaccumulation de saleté et de débris. Réaliser un test de vidange dʼeau une fois que lʼinstallation est terminée. Assurez-vous que le débit de vidange est bon. Dans les milieux humides, utilisez une vidange supplémentaire pour couvrir toute la zone de l'unité intérieure.

•

Travaux de tuyauterie de vidange cachée dans le plafond

Unité : mm

10 mm (0,39 po.)

Inclinaison

Bas de lʼunité

Isolez bien

100

Siphon

ou plus

Ne pas laisser dans lʼeau.

2-10

L ʼunité extérieure doit être installée de manière à ce quʼil nʼy ait pas de reprise dʼair chaud ou dʼobstruction au débit régulier dʼair. Veuillez suivre les jeux de lʼinstallation illustrés sur les ﬁ gures ci-dessous. Choisir lʼemplacement le plus frais possible, où lʼadmission dʼair ne soit pas plus élevée que la température de lʼair extérieure. Si un mur ou tout autre obstacle se trouve sur le chemin du jet dʼair dʼadmission ou de rejet de lʼunité extérieure, suivre les directives dʼinstallation ci-dessous. Pour lʼun des modèles ci-dessous dʼinstallation, la hauteur du mur sur le côté échappement doit être dʼau moins 1200 mm.

5SLY10/15D/DR et 5SLY20/25C/CR

•

Plus de 50 Plus de 100

Vue latérale

Vue de dessus

Plus de 50

Plus de 150

Plus de 100

Plus de 150

Plus de 300

Unité : mm

INSTALLATION DE LʼUNITÉ EXTÉRIEURE

Plus de 100

Plus de 350

Plus de 50

Vue de dessus

Vue latérale

Plus de 100

Plus de 350

Plus de 100

Plus de 350

Unité : mm

5SLY28CR

1200 ou

moins

Plus de 50

Mur face à un côté Mur face à deux côtés

Mur face à trois côtés

Mur face à un côté

Mur face à deux côtés

Mur face à trois côtés

2-11

Français

5SLY40/50/60FR

Plus de 100 Plus de 500

Plus de 100

Plus de 500

• Pour lʼinstallation ci-dessus, laissez plus dʼespace avec un obstacle supplémentaire sur le dessus et pour lʼinstallation en

séries.

Unité : mm

Vue de dessus

Vue latérale

Mur face à un côté

Mur face à plus dʼun côté de lʼobstacle

! AVERTISSEMENT

• Nʼinstallez pas lʼunité, intérieure comme extérieure, à une altitude supérieure à 2000m.

2-12

Travail Des Tuyaueries Et Technique Flare

Ne pas utiliser de tuyauteries en cuivre encrassé ou endommagé. Si de la tuyauterie, un évaporateur ou un condensateur a été exposé ou a été ouvert pendant 15 secondes, passer le système à lʼaspirateur. En général, ne pas retirer le plastique, les prises de caoutchouc et les écrous de cuivre des soupapes, des raccords, de la tuyauterie et des bobines jusquʼà ce quʼils soient prêts à être installés.

Si lʼon doit effectuer un travail de soudage, sʼassurer que le nitrogène passe par les tuyauteries et les raccords pendant que le travail de soudage est effectué. Cela éliminera la formation de suie sur les parois internes des tuyauteries de cuivre.

Couper les tuyaux progressivement, en faisant avancer la lame du coupe-tube lentement. Une coupe profonde et forcée va déformer le tube davantage et ainsi causer plus de bavures. Voir Figure A

Ebarber les bords coupés des tubes à lʼaide dʼun alésoir, comme le montre la Figure B, pour éviter toutes irrégularités sur les faces évasées, qui risqueraient de causer des fuites de gaz. Tenir le tuyau en haut et lʼébarbeur à une position plus basse pour éviter que des morceaux de métal nʼentrent dans le tuyau.

•

1/4t

Coupe des Tubes Cuivre

Relier les écrous ʻﬂ areʼ montés sur les connexions des unités intérieure et extérieure aux tubes de cuivre.

La longueur exacte de tube dépassant de la face du bloc dʼestampage dépend du type dʼoutil à mandriner utilisé. Voir Figure C

Placer le tube fermement dans la dudgeonnière. Aligner les côtés dé et pilon de la dudgeonnière, puis serrer le pilon au maximum.

Raccordement de la tuyauterie aux unités

Aligner les tubes et serrer lʼécrou à la main dʼabord. Voir Figure D

Enﬁ n, serrer lʼécrou à lʼaide dʼune clef dynamométrique jusquʼau clic.

En serrant lʼécrou avec la clef dynamométrique, veiller à respecter le sens de la ﬂ èche indiqué sur la clef.

Le raccordement du tuyau de réfrigérant doit être isolé par du polyuréthane à cellules fermées.

•

Tube Cuivre

Figure A

Ø Tube, D A (mm)

Pouce mm Impérial

(Type dʼécrou à oreilles)

Normal

(Type dʼembrayage)

1/4" 6,35 1,3 0,7 3/8" 9,52 1,6 1,0 1/2" 12,70 1,9 1,3 5/8" 15,88 2,2 1,7 3/4" 19,05 2,5 2,0

RACCORDEMENTS DES TUYAUTERIES

Longueur admissible de tuyauterie

Lorsque le conduit est trop long, la capacité et la ﬁ abilité diminuent. En conséquence, la ﬁ abilité du compresseur sʼen trouve affectée. Choisissez toujours le chemin le plus court et suivez les recommandations données dans le tableau ci-dessous :

Intérieure 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR 5CCY28CR Extérieure 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR 5SLY28CR Longueur admissible maxi, m 15 15 30 30 50 Élévation admise max, m 10 10 10 10 30 Racc. tube liquide, mm / (pouces) 6.35

(1/4")

6.35

(1/4")

6.35

(1/4")

6.35

(1/4")

9.52

(3/8")

Racc. tube aspiration, mm / (pouces) 9,52

(3/8")

12,70

(1/2")

12,70 (1/2")

15,88 (5/8")

Complément de charge de réfrigérant, g/m (pour longueur de tuyau supérieure à 7,5 m)

20 20 20 20 50

Intérieure 5CCY38CR 5CCY50CR 5CCY60CR Extérieure 5SLY40FR 5SLY50FR 5SLY60FR Longueur admissible maxi, m 75 75 75 Élévation admise max, m 30 30 30 Racc. tube liquide, mm / (pouces) 9.52

( 3/8")

9.52

(3/8")

9.52

(3/8")

Racc. tube aspiration, mm / (pouces) 15,88

(5/8")

15,88 (5/8")

Complément de charge de réfrigérant, g/m (pour longueur de tuyau supérieure à 30 m)

50 50 50

2-13

Français

SIG

Tube Cuivre

Dudgeonniere

Figure B

Ebavurage

Figure C

Figure D

Tube Avec Dudgeon

Raccord à Visser

Écrou

Tube de lʼUnité Intérieure

Clef Dynamométrique

Clef dʼImmobilisation

Tuyau, mm (pouce) Couple, Nm

6,35 (1/4") 18 (13,3)

9,52 (3/8") 42 (31,0) 12,70 (1/2") 55 (40,6) 15,88 (5/8") 65 (48,0) 19,05 (3/4") 78 (57,6)

Il doit y avoir une déconnexion de tour les pôles de lʼalimentation secteur avec une séparation des contacts dʼau moins 3 mm.

IMPORTANT: * Ces valeurs sont données à titre indicatif seulement; elles doivent être vériﬁ ées et ajustées en fonction des normes

et de la réglementations en vigueur. Elles dépendent aussi du type dʼinstallation et des conducteurs utilisés.

** Le voltage adéquat doit être vériﬁ é avec les données de lʼétiquette surlʼappareil.

Cordon Electrique

Bornier de lʼunité extérieure

Bornier de lʼunité intérieure

Câble dʼinterconnexion

RACCORDEMENT ÉLECTRIQUE

Modèle

Intérieure

5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR

Extérieure

5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR

Tension dʼalimentation**

Intérieure

220V - 240V/1Ph/50Hz + !

Extérieure

220V - 240V/1Ph/50Hz + !

Section du câble dʼalimentation* mm

Nombre de conducteurs

1,5

2,5

Section du câble de liaison* mm

Nombre de conducteurs

1,5

2,5

Fusible temporisé recommandé* A 15 15 20 20

5CCY10/15C/CR - 5SLY10/15D/DR 5CCY20/25C/CR - 5SLY20/25C/CR

2-14

SIG

Il doit y avoir une déconnexion de tour les pôles de lʼalimentation secteur avec une séparation des contacts dʼau moins 3 mm.

5CCY38CR - 5SLY40FR (1 Phase) 5CCY50/60CR - 5SLY50/60FR (1 Phase)

Cordon Electrique

Bornier de lʼunité extérieure

Bornier de lʼunité intérieure

Câble

dʼinterconnexion

Modèle Intérieure 5CCY38CR 5CCY50CR 5CCY60CR

Extérieure 5SLY40FR 5SLY50FR 5SLY60FR

Tension dʼalimentation** Intérieure

220V - 240V/1Ph/50Hz + !

Extérieure

220V - 240V/1Ph/50Hz + !

Section du câble dʼalimentation* mm

Nombre de conducteurs

6 3

Section du câble de liaison* mm

Nombre de conducteurs

1,5

Fusible temporisé recommandé*

A 32 32 32

5CCY28CR - 5SLY28CR

Bornier de lʼunité extérieure

Bornier de lʼunité intérieure

Câble dʼinterconnexion

Modèle Intérieure 5CCY28CR

Extérieure 5SLY28CR

Tension dʼalimentation** Intérieure

220V - 240V/1Ph/50Hz + !

Extérieure

220V - 240V/1Ph/50Hz + !

Section du câble dʼalimentation* mm

Nombre de conducteurs

2,5

Section du câble de liaison* mm

Nombre de conducteurs

1,5

Fusible temporisé recommandé*

A 25

Cordon Electrique

2-15

Français

L1 L2 L3

5CCY38CR - 5SLY40FR (3 Phase) 5CCY50/60CR - 5SLY50/60FR (3 Phase)

Modèle Intérieure 5CCY38CR 5CCY50CR 5CCY60CR

Extérieure 5SLY40FR 5SLY50FR 5SLY60FR

Tension dʼalimentation** Intérieure

220V - 240V/1Ph/50Hz +

Extérieure

380V - 415V/3N~/50Hz +

Section du câble dʼalimentation* mm

Nombre de conducteurs

4 5

Section du câble de liaison* mm

Nombre de conducteurs

1,5

Fusible temporisé recommandé*

20 20 20

Il doit y avoir une déconnexion de tour les pôles de lʼalimentation secteur avec une séparation des contacts dʼau moins 3 mm.

Cordon Electrique

Bornier de lʼunité extérieure

Bornier de lʼunité intérieure

Câble

dʼinterconnexion

2-16

PRÉCAUTIONS SPÉCIALES EN TRAITANT LʼUNITÉ DE R410A

Fixez le manchon dʼisolation

Borne à sertir ronde

Fil électrique

Tous les ﬁ ls doivent être fermement connectés. Aucun ﬁ l électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de ventilation. Le câble de raccordement entre lʼunité intérieure et lʼunité extérieure doit être ﬁ xé à l'aide du collier fourni. Le cordon électrique doit être êquivalent à H07RN-F au minimum. Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe. Tous les couvercles doivent être correctement ﬁ xés pour éviter tout vide. Utilisez des bornes à sertir rondes pour la connexion des ﬁ ls au bloc dʼalimentation. Connectez les ﬁ ls en les faisant correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur lʼunité).

•

Connectez des ﬁ ls de même section des deux côtés.

Ne connectez pas de ﬁ ls de même section sur un côté.

Ne connectez pas de ﬁ ls de sections différentes.

R410A est un nouveau réfrigérant de HFC qui nʼendommage pas la couche dʼozone. La pression de travail de ce nouveau réfrigérant est 1,6 fois supérieure à celle dʼun réfrigérant conventionnel (R22), une installation appropriée et un bon entretien sont donc essentiels.

Jamais réfrigérant de lʼutilisation autre que R410A dans un climatiseur qui est conçu pour fonctionner avec R410A. De lʼhuile POE ou PVE est employée comme lubriﬁ ant pour le compresseur de R410A, qui est différente de lʼhuile minérale utilisée pour le compresseur R22. Pendant lʼinstallation ou lʼentretien, des précautions supplémentaires doivent être prises pour ne pas exposer le système de R410A trop long à lʼair moite. Lʼhuile résiduelle de POE ou de PVE dans la tuyauterie et les composants peuvent absorber lʼhumidité de lʼair. Pour empêcher mischarging, le diamètre du port de service sur la valve de fusée est différent de celui de R22.

•

Employez les outils et les matériaux exclusivement pour le réfrigérant R410A. Les outils exclusivement pour R410A sont valve diverse, tuyau de remplissage, indicateur de pression, détecteur de fuite de gaz, outils de fusée, clé dynamométrique, pompe de vide et cylindre de réfrigérant. Car un climatiseur de R410A encourt une pression plus élevée que les unités R22, il est essentiel de choisir les pipes de cuivre correctement. Jamais diluant de cuivre de pipes dʼutilisateur que 0,8mm quoiquʼils soient disponibles sur le marché. Si le gaz de réfrigérant fuit pendant lʼinstallation/servicing, soyez sûr dʼaérer entièrement. Si le gaz réfrigérant entre en contact avec le feu, un gaz toxique peut se produire. En installant ou en enlevant un climatiseur, ne laissez pas lʼair ou lʼhumidité rester dans le cycle réfrigérant.

•

Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis. Ne pas trop serrer sous peine dʼendommager la vis de bornes. Ne connectez pas de ﬁ ls de sections différentes au même répartiteur. Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du répartiteur.

•

2-17

Français

TIRAGE AU VIDE ET CHARGE

Aspirer est nécessaire pour éliminer toute humidité et air du système. La série II Unité Extérieure est fournie avec des raccords de valve ﬂ are.

Aspiration sous vide des tuyauteries et de lʼunité intérieure

Hormis pour lʼappareil extérieur pré-chargé de réfrigérant, lʼappareil intérieur et les tuyaux de connexion doivent être purgés car lʼair restant dans le cycle frigorifique contient de lʼhumidité et est susceptible de provoquer un dysfonctionnement du compresseur.

Enlever le bouchon central, ainsi que le bouchon de la prise de pression sur chaque vanne. Raccorder le centre de la jauge de chargement à la pompe à vide. Raccorder la jauge de chargement à lʼoriﬁ ce de service de la valve à trois voies. Démarrer la pompe à vide. Évacuer pendant environ 30 minutes. La période dʼévacuation varie selon la capacité de la pompe à vide. Sʼassurer que lʼaiguille de la jauge de chargement se soit déplacée vers –760mmHg.

Avertissement

Si lʼaguille de la jaudge ne se déplace pas vers –760mmHg, vériﬁ er quʼil nʼy ait pas de fuite de gaz (à lʼaide dʼun détecteur de gaz) au niveau des raccordements évasés des unités intérieures et extérieures, puis réparer la fuite avant de passer à lʼétape suivante. Fermer la valve de la jauge de chargement et éteindre la pompe à vide. Sur lʼunité extérieure, ouvrir la valve de succion (3 voies) et la valve de liquide (2 voies) (dans le sens inverse des aiguilles dʼune montre) à lʼaide dʼune clé pour vis hexagonales de 4mm.

Opération de chargement

Cette opération nécessite impérativement lʼutilisation dʼun cylindre de charge ou une balance de précision. Le complement de charge se fait sur lʼunité extérieure par la vanne dʼaspiration via la prise de pression de la vanne de service.

Enlever le bouchon de la vanne de service. Raccorder le côté de basse pression de la jauge de chargement à lʼoriﬁ ce de succion du réservoir cylindrique et fermer le côté de haute pression de la jauge. Éliminer lʼair du tuyau de service. Mettre le climatisateur en marche. Ouvrir le cylindre de gaz et la valve de chargement de basse pression. Lorsquʼune quantité sufﬁ sante de réfrigérant est injectée dans lʼunité, fermer le côté basse pression et la valve du cylindre de gaz. Débrancher le tuyau de service de lʼoriﬁ ce de service. Remettre le bouchon de lʼoriﬁ ce de service.

•

Tuyauteries Frigoriﬁ ques

Unité Extérieure Vannne 3 Voies

Cléf Allen

Prise de Pression

Écrou

MANOMÈTRE HAUTE PRESSION

MANOMÈTRE DE PRESSION

MANOMÈTRE BASSE PRESSION

POIGNÉE HI (HAUTE) (TOUJOURS FERMÉE)

TUYAU DE REMPLISSAGE

-760mmHg

POIGNÉE LO

TUYAU DE REMPLISSAGE

ADAPTATEUR DE POMPE A VIDE POUR LA PRÉVENTION DE RETOUR DE FLOT

CLAPET DE NON-RETOUR

ROBINET DU LIQUIDE

MANOMÈTRE HAUTE PRESSION

MANOMÈTRE BASSE PRESSION

MANOMÈTRE DE PRESSION

-760mmHg

POIGNÉE LO

POIGNÉE HI (HAUTE) (TOUJOURS FERMÉE)

TUYAU DE REMPLISSAGE

CLAPET DE

NON-RETOUR ROBINET DU LIQUIDE

ROBINET DE GAZ ( 3 VOIES)

CONFIGURATION DE PURGE DʼAIR PAR CHARGE

ROBINET DE GAZ ( 3 VOIES)

2-18

Comme illustré ci-dessus, il est conseillé de déplacer lʼunité en saisissant les poignées de gauche et de droite. Placer les mains sur le coin aﬁ n dʼéviter de déformer lʼenveloppe.

Figure 1

Au total, 4 possibilités de sens (voir ﬁ gure 2a) sont disponibles pour le raccordement du tuyau (w, x, y, z). En découpant les 2 fentes à lʼaide dʼune scie à métal, il est possible de réaliser lʼinstallation illustrée dans la ﬁ gure 2a. Pour que le tuyau de raccordement soit dirigé vers le bas (voir ﬁ gure 2b), faire un trou défonçable en perçant la zone centrale autour du trou défonçable. Pour ce faire, il est conseillé dʼutiliser un foret de perceuse de Ø 6 mm (voir la ﬁ gure 2c). Une fois les trous réalisés, il est conseillé dʼappliquer une peinture de réparation sur les bords et autour des surfaces aﬁ n dʼéviter la rouille.

1. Manipulation

2. Tuyauterie de réfrigérant

Couvrir les trous de tuyau à lʼaide de matériau isolant aﬁ n de boucher tous les vides et dʼéviter aux petits animaux et insectes de pénétrer dans lʼunité extérieure, ce qui pourrait occasionner un court-circuit dans le boîtier de commande.

4. Chargement du réfrigérant Lorsquʼune recharge complète de réfrigérant est nécessaire, il est obligatoire de faire un tirage au vide via la pièce de service, ne pas utiliser de port de la vanne dʼarrêt dans ce cas car le tirage au vide par ce port ne peut pas être complet. Les unités extérieures sont équipées dʼ1 port sur la tuyauterie. Il est situé entre lʼéchangeur thermique et la vanne 4 voies.

5. Opération de pump-down Ne jamais contourner le commutateur de basse pression ou le capteur de basse pression pendant lʼopération de pumpdown. Lʼalimentation doit être coupée avant lʼopération de pumpdown. Après avoir ouvert le panneau frontal, couvrir la carte de circuit imprimé et le bornier avec une feuille isolante aﬁ n dʼéviter tout choc électrique dû au contact accidentel avec les pièces SOUS TENSION. Ne pas laisser lʼunité sans surveillance si le panneau frontal est ouvert. Fermer le panneau frontal avant de sʼéloigner de lʼunité extérieure. Mettre lʼunité sous tension et lancer lʼopération de pump-down en respectant les étapes inscrites sur le panneau frontal.

6. Câblage électrique

Figure 4

Sécuriser le câble de terre sur la plaque de ﬁ

xation de la vanne dʼarrêt (voir ﬁ gure 4) de façon à ce quʼil ne glisse pas. Sʼassurer que le couvercle frontal ne se soulève pas une fois le câblage placé en bas. Bien refermer le couvercle frontal.

Figure 2a

Figure 2b

Figure 2c

3. Précautions à prendre pour la manipulation du port de service Afin de pouvoir récupérer tout le réfrigérant restant dans le ﬂ exible de charge, toujours utiliser un flexible de charge souple équipé dʼune tige poussoir et dʼune valve. Une fois le travail terminé, serrer le couvercle de la valve à lʼaide dʼune clé dynamométrique : 11,5~13,9 N.m

Figure 3

LES INFORMATIONS CI-DESSOUS SʼAPPLIQUENT UNIQUEMENT AU MODÈLE 5SLY40/50/60FR

Une fois les câbles tirés de lʼunité, une feuille de protection des conduits peut être insérée dans le trou défonçable. En cas dʼabsence de gaine, protéger les câbles à lʼaide de tubes en vinyle afin dʼéviter tout cisaillement des câbles par les bordures coupantes du trou défonçable.

1 Câblage dʼalimentation et câble de terre 2 Câble de liaison

Figure 5

2-19

Français

20 18

-10

-15

-20-20 10 15 20 25 27 30

50 46 43 40

-10

10 14 15 19 20 23 25

REFROIDISSEMENT CHAUFFAGE

TEMP. INT. WB (˚C) TEMP. INT. DB (˚C)

DB: Thermomètre sec WB: Thermomètre mouillé

TEMP. EXT. DB (˚C)

TEMP. EXT. WB (˚C)

PLAGE DE FONCTIONNEMENT

2-20

LʼINDICATEUR SʼALLUME

Diagnostic dʼerreurs

INDICATION DEL

DescriptionVert Rouge

A1234

NORMAL ERREUR DʼINSTALLATION ANTIGEL (AUTRES PIÈCES)

DISSIPATEUR THERMIQUE DE SURCHAUFFE ERREUR IPM / ERREUR IGBT INSUFFISANCE DE GAZ SURINTENSITÉ DʼENTRÉE CA ERREUR DE DÉMARRAGE DU COMPRESSEUR ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM) ERREUR DE VANNE À 4 VOIES TENSION CC HORS PLAGE VERROU DU MOTEUR DU COMPRESSEUR/COMPRESSEUR SURCHARGÉ TUYAUTERIE DE VIDANGE DE SURCHAUFFE ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE

SURCHAUFFE(CHAUFFAGE) ÉCHANGEUR DE CHALEUR DE SURCHAUFFE ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR ERREUR DE DÉTECTION DE LʼALIMENTATION DU COMPRESSEUR ERREUR DU CAPTEUR DE COURANT CA THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN

COURT-CIRCUIT/OUVERTE/ MAL POSITIONNÉE THERMISTANCE DʼÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-

CIRCUIT/OUVERT THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/

OUVERTE THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERT THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT

BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE ERREUR DE CARTE EXTÉRIEURE VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR

Le voyant DEL de lʼunité extérieure indique lʼétat de fonctionnement du système :

Si un état défectueux se produit, veuillez contacter le revendeur local le plus proche ou du personnel dʼentretien professionnel. Ne pas tenter de dépanner lʼappareil vous-même. Pour tout renseignement concernant les pièces détachées, contacter votre revendeur agree.

Légende

Clignote Arrêt Sur

5SLY28CR

3-1

Deutsch

Innen-Gerät 5CCY10/15/20/25C/CR

Übersetzung der Original-Anleitungen

D C

AUSLEGUNG UND ABMESSUNGEN

Abmessung

Modell

AB C D E F G H I J K L M N O

Innen-Gerät 5CCY28/38CR

Alle Dimensionen sind in mm

Abmessung

Modell

ABCDE FGH I J KLMN

5CCY28CR 372 1001 959 920 410 285 600 339 121 213 54 100 237 216 5CCY38CR 371 1306 1264 1225 563 305 638 401 182 233 207 155 248 241

AAK

G H

3-2

Außen-Gerät 5SLY10/15D/DR

Innen-Gerät 5CCY50/60CR

Abmessung

Modell

AB C D E FGHIJK LM N

5CCY50CR 359 1369 1326 1287 593,5 378 541 256 173 306 255,5 160,5 248 220 5CCY60CR 359 1569 1526 1487 693,5 378 541 256 173 306 355,5 160,5 248 220

Abmessung

Modell

ABCDE FGH I J K

5SLY10/15D/DR 765 12 550 285 8 311 13 29,5 574 105,5 490

3-3

Deutsch

Außen-Gerät 5SLY 28CR

GRR

OMN

Abmessung

Modell

ABCDE FGH I J KLMNOPQRSTU

5SLY28CR 940 348 753 855 392 733 603 328 303 370 362 448 190 80 58 180 32 126 32 15 23

KLL

Alle Dimensionen sind in mm

Außen-Gerät 5SLY20/25C/CR

Abmessung

Modell

ABCDE FGH I J KLMNO

5SLY20/25C/CR 855 730 328 520 182 44 93 149 101 113 603 126 164 17 47

Abmessung

Modell

PQRS T

5SLY20/25C/CR 32 3 237375

3-4

Außen-Gerät 5SLY 40/50/60FR

AB AC AD

AFAG

Abmessung

Modell

ABCDE FGH I J KLMN

5SLY40/50/60FR

900 1374 30 24 60 89 142 89 19 54 95 423 430 95

OPQRSTUVWXYZ

54 19 89 145 84 55 55 223 148 13 52 67

AA AB AC AD AE AF AG AH AI AJ AK AL AM AN

350 140 620 140 30 320 30 59 43 40 94 117 102 70

AO AP AQ AR AS AT AU

45 376 191 70 58 16 16

Alle Dimensionen sind in mm

3-5

Deutsch

VORSICHTMASSNAHMEN

! ACHTUNG ! VORSICHT

Die Installation und Wartung muß durch qualiﬁ zietes Personal erfolgen, Welches mit den örtlichen Bestimmungen und diesem Ausrüstungstyp vertraut ist. Die gesamte E-Verkabelung hat in Übereinstimmung mit den landesspeziﬁ schen Anschlußvorschriften zu erfolgen. Vor dem Kabelanschluß gemäß Schaltbild ist sicherzustellen, daß die Betriebsspannung mit der auf dem Datenschild des Gerätes angegebenen Spannung übereinstimmt. Das Gerät ist zum Schutz gegen fehlerhafte Isolierungen und entsprechende Risiken zu ERDEN. Die Kabel dürfen weder mit der Kühlmittelleitung, noch mit den beweglichen Teilen der Gebläsemotoren in Berührung kommen. Vor der Installation oder Wartung der Anlage ist sicherzustellen, daß das Gerät ausgeschaltet ist (OFF). Ziehen Sie vor der Wartung der Klimaanlage den Stecker aus der Steckdose. NICHT das Stromkabel herausziehen, wenn das Gerät noch eingeschaltet ist. Ein elektrischer Schlag oder ein Wohnungsbrand können die Folge sein. Halten Sie Innen- und Außengerät mindestens 1m entfernt von Fernsehern und Rundfunkgeräten, um verzerrte Bilder und statische Entladungen zu vermeiden. {abhängig von Type und Quelle der elektrischen Wellen, können statische Entladungen auch noch hörbar sein bei Abständen von mehr als 1m}.

•

Vor der Installation sind folgende wichtige Punkte zu prüfen.

Gerät nicht installieren, falls ein Leck entzündbaren Gases festgestellt wird.

Es besteht Feuergefahr, wenn Gas aus der Anlage entweicht und

sich in der Umgebung ansammelt.

Die Kondensat-Abﬂ ußleitung muß sachgemäß angeschlossen sein.

t die Abﬂ ußleitung nicht richtig angeschlossen, besteht Gefahr,

ß durch auslaufendes Wasser das Mobiliar feucht wird.

Gerät nicht überlasten.

Das Gerät ist werkseitig vorgefüllt. Im Falle einer Überfüllung besteht die Gefahr einer Überbelastung

oder sonstigen Beschädigung des Kompressors.

Nach Installation oder Wartung ist sicherzustellen, daß die Geräteabdeckung wieder montiert ist.

Eine mangelhafte Befestigung der Abdeckung führt zu

Geräuschentwicklung während des Betriebs.

Scharfe Kanten und Wärmetauscherflächen stellen eine Gefahrenquelle dar. Jeglicher Kontakt mit diesen Stellen ist zu vermeiden. Vor Abschalten der Stromzufuhr muss der ON/OFF-Schalter der Fernbedienung auf „OFF“ gestellt werden, um eine versehentliche Fehleinstellung zu vermeiden. Andernfalls schaltet sich bei

Wiederherstellung der Stromzufuhr das Kühlgebläse automatisch wieder ein und kann somit für den Benutzer oder Wartungspersonal ein unerwartetes Risiko darstellen. Keine Heizgeräte zu dicht bei der Klimaanlage einschalten. Dies kann zur Folge haben, dass die Kunststoffabdeckung durch zu große Wärme schmilzt oder beschädigt wird.

Die Geräte dürfen nicht bei oder in der Nähe von Türen installiert werden. Betreiben Sie keine Heizgeräte in direkter Nähe des Klimagerätes, und verwenden Sie das Gerät nicht in Räumen, in denen es Mineralölen, Öldämpfen oder -nebel ausgesetzt ist, da dies zu einem Schmelzen oder einer Verformung der Plastikbestandteile aufgrund von Hitze oder chemischer Reaktion führen könnte. Sollte das Gerät in einer Küche eingesetzt werden, so achten Sie bitte darauf, dass kein Mehlstaub eingesaugt werden kann. Dieses Gerät ist nicht für den Einsatz in Fabriken geeignet, in denen es zur Entwicklung von Öldämpfen oder Eisenstaub kommt, bzw. In denen es zu starken Stromschwankungen kommen kann. Das Gerät eignet sich nicht zur Installation in der Nähe von Heißquellen oder Rafﬁ nerien, wo Sulﬁ dgase entstehen können. Sorgen Sie dafür, dass die Farben der Drähte des Außengerätes und der Anschlussmarkierungen dieselbe sind wie die Übereinstimmende des Innengerätes. WICHTIG: DAS KLIMAGERÄT SOLLTE NICHT IN EINEM WÄSCHERAUM INSTALLIERT ODER BENUTZT WERDEN. Verwenden Sie zur Stromversorgung keine zusammengefügten und geknickte Kabel. Vermeiden Sie direkten Kontakt der Plastikteile mit den Reinigern für die Wärmetauscher. Die Plastikteile können sich aufgrund chemischer Reaktionen verformen. Bei Fragen zu Ersatzteilen wenden Sie sich bitte an einen autorisierten Händler. Das Gerät ist nicht zur Verwendung in einer potentiell explosiven Atmosphäre konzipiert.

•

Das vorliegende Handbuch enthält die Installationsanweisungen für einen sicheren und ordnungsgemäßen Betrieb dieser Anlage. Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein. Vor der Inbetriebnahme des Klimagerätes dieses Handbuch bitte aufmerksam zur Kenntnis nehmen und für künftigen Bedarf aufbewahren. Dieses Gerät für den Betrieb durch Fachleute oder geschulte Benutzer in Geschäften, der Leichtindustrie und in landwirtschaftlichen Betrieben sowie für gewerbliche Zwecke durch Laien ausgelegt.

INSTALLATIONSHANDBUCH

BEMERKUNG

Vorschriften zur Entsorgung

Ihre Klimaanlage ist mit diesem Symbol gekennzeichnet. Das bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Haushaltsabfall entsorgt werden dürfen.

Versuchen Sie auf keinen Fall das System selbst zu demontieren: die Demontage des Klimaanlagensystems sowie die Handhabung von Kältemittel, Öl und möglichen weiteren Teilen muss von einem qualiﬁ zierten Monteur gemäß den entsprechenden örtlichen und staatlichen Bestimmungen vorgenommen werden.

Klimaanlagen müssen bei einer fachkundigen Einrichtung für Wiederverwendung, Recycling und Wiedergewinnung aufbereitet werden. Indem Sie dieses Produkt korrekt entsorgen, helfen Sie potenzielle negative Folgen für die Umwelt und die Gesundheit der Menschen zu vermeiden. Nehmen Sie bitte hinsichtlich weiterer Informationen Kontakt auf mit dem Monteur oder den örtlichen Behörden.

Die Batterien müssen aus der Fernbedienung entfernt werden und gemäß den entsprechenden örtlichen und staatlichen Vorschriften separat entsorgt werden.

3-6

Wichtige Informationen hinsichtlich des verwendeten Kältemittels

Dieses Produkt enthält ﬂ uorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt werden. Lassen Sie Gase nicht in die Atmosphäre ab. Kältemitteltyp: R410A

GWP

(1)

Wert: 1975

(1)

GWP = Treibhauspotential

Bitte füllen Sie das Etikett betr. Auffüllen des Kühlmittels,

n 1 die werkseitige Kältemittelbefüllung des Produktes, n 2 die am Montageort befüllte zusätzliche Kältemittelmenge und n 1 + 2 die gesamte Kältemittelbefüllung

der Lieferung dieses Gerätes beigelegt, mit abriebfester Tinte wie folgt aus. Das ausgefüllte Etikett muss in der Nähe der Kältemittel-Einfüllöffnung angehängt werden (z.B. auf der Innenseite der Wartungsblende).

1 werkseitige Kältemittelbefüllung des Produktes:

siehe Typenschild der Einheit

(2)

2 zusätzliche am Montageort befüllte Kältemittelmenge 3 gesamte Kältemittelbefüllung 4 enthält vom Kyoto-Protokoll erfasste ﬂ uorierte Treibhausgase 5 Außen-Gerät 6 Kältemittelzylinder und Sammelleitung für die Befüllung

(2)

Bei System mit mehreren Geräten muss nur ein Etikett angehängt werden*, dass die gesamte werkseitige Kältemittelbefüllung

am Kältemittelsystem angeschlossener Gertäte angibt. Überprüfungen in Bezug auf Kältemittellecks müssen in regelmäßigen Abständen je nach den europäischen oder nationalen

Bestimmungen durchgeführt werden. Kontaktieren Sie bitte Ihren örtlichen Händler bezüglich weiterer Informationen. * auf der im Freienmaßeinheit

WICHTIG

3-7

Deutsch

Wärmeisolierung

Umwickeln Sie die isolierte Rohrleitung von oben bis unten mit Finishingtape

Ablassrohr

Zuführungskanal

Rücklaufkanal

Aufhänger

INSTALATIONSDIAGRAMM

Lufteinlass

Luftauslaß

Innen-Gerät

Außen-Gerät

3-8

Die Inneneinheit muss so installiert werden, dass kein Kurzschluss im Austrittskanal der Kühlluft entstehen kann. Bitte die Richtlinien für die Installation beachten. Die Inneneinheit nicht an einem Ort installieren, wo sie direktem Sonnenlicht ausgesetzt ist. Der Standort der Einheit sollte sich für Rohrleitungsinstallationen und Ablauf eignen und die Einheit muss in großem Abstand zu einer Türe angebracht werden.

Verdeckter Deckeneinbau

Den beigefügten Aufhänger verwenden. Versichern Sie sich, dass die Decke entsprechend stark ist, damit sie dem Gewicht standhalten kann.

•

Einen Freiraum, wie in der Skizze angegeben, schaffen, damit Wartungsarbeiten einfach sind und eine optimale Luftströmung möglich ist.

300mm* oder mehr

300mm oder mehr

10mm

Versorgung

Unterlegscheibe für Aufhängeträger (beigefügt)

Festanziehen

Siehe Detail A

Lufteintrittsseite

Aluminiumband (versorgung)

Luftausgangsseite

Aluminiumband (versorgung)

Isoliermaterial (versorgung)

* Sollte die Decke entfernbar sein, dann kann der Abstand auch

kleiner als 300 mm betragen.

Detail A

Achsabstand (siehe Zeichnung unten)

INSTALLATION DES INNENGERÄTES

5CCY A mm (zoll) L mm (zoll)

10/15C/CR 881 (34,7) 225 (8,9)

20C/CR 1041 (41,0) 225 (8,9) 25C/CR 1176 (46,3) 225 (8,9)

28CR 959 (37,8) 339 (13,3) 38CR 1264 (49,8) 401 (15,8) 50CR 1326 (52,2) 266 (10,5) 60CR 1526 (60,1) 266 (10,5)

2300mm oder mehr

Boden

Decke

3-9

Deutsch

Das Abﬂ ussrohr wie in der Abbildung (siehe oben) montieren, um Schäden, die durch Lecks und Kondenswasser entstehen, zu vermeiden.

Für beste Resultate, die Rohrleitungen so kurz wie möglich halten. Die Rohrleitungen sollten in einem Winkel ausgerichtet sein, um den Abﬂ uss zu verbessern.

Versichern Sie sich, dass die Ablassrohrleitung sicher isoliert ist. Ein Verschluss muss am Ablaufstutzen zur Druckentlastung angebracht werden damit der, im Gerät vorhandene Druck,

mit dem atmosphärischem Druck ausgeglichen wird. Der Verschluss verhindert das Verspritzen von Flüssigkeit und Geruchsbildung.

Die Rohrleitungen möglichst gerade halten, um das Reinigen zu vereinfachen und die Ansammlung von Schmutz und Fremdkörpern zu vermeiden.

Nachdem die Installation abgeschlossen ist, einen Wasserablauftest durchführen. Vergewissern Sie sich, dass das Wasser ungehindert ablaufen kann.

In Umgebungen mit hoher Luftfeuchtigkeit eine zusätzliche Ablaufwanne installieren, um den gesamten Bereich des Innen-Gerätes abzudecken.

•

Installation deckenintegrierter Ablassrohrleitungen

Gerät: mm

10 mm (0,39")

Neigung

Unterseite des Geräts

Sicher isolieren

100

Wasserverschluss

oder mehr

Nicht im Wasser lassen

3-10

Das Außengerät ist so zu installieren, dass keine Interferenz zwischen der Abblasluft und der Umwälzluft bzw. kein Hindernis gegeben ist. Beachten Sie die Installationsabstände, wie in den Abbildungen unten angegeben. Wählen Sie den kühlsten Ort zur Installation, wo die Temperatur der angesaugten Luft nicht höher als die Außentemperatur. Befolgen Sie nachfolgende Installationshinweise, um zu verhindern, dass eine Wand oder ein anderer Gegenstand den Ein- oder Auslassstrom des Außengeräts behindert. Für die unten gezeigten Installationskonﬁ gurationen sollte die Wandhöhe auf der Auslassseite nicht höher als max. 1200 mm sein.

5SLY10/15D/DR und 5SLY20/25C/CR

•

Über 50 Über 100

Seitenansicht

Draufsicht

Über 50

Über 50 Über 50

Über 150

Über 100

Über 150

Über 300

Gerät: mm

INSTALLATION DES AUßENGERÄTES

Über 100

Über 350

Über 50

Draufsicht

Seitenansicht

Über 100

Über 350

Über 100

Über 350

Gerät: mm

5SLY28CR

1200 oder

weniger

Über 50

Wand an einer Seite Wand an zwei Seiten

Wand an drei Seiten

Wand an einer Seite Wand an zwei Seiten

Wand an drei Seiten

3-11

Deutsch

Wand an einer Seite

Hindernis an mehr als 1 Seite

5SLY40/50/60FR

Über 100

Über 500

Über 100

Über 500

Installieren Sie das Gerät mit einem zusätzlichen Abstand, wenn sich ein Hindernis an der Oberseite beﬁ ndet, oder bei einem Reiheneinbau.

•

Gerät: mm

Draufsicht

Seitenansicht

! VORSICHT

• Innen- und Außengerät nicht in Höhen über 2000m installieren.

3-12

Kupferrohr

Leitungsverlegung U. Anschlusstechnik

Keine verschmutzten oder beschädigten Kupferrohre verwenden. Wenn jegliche Rohrleitungen, der Verdampfer oder der Verdichter mehr als 15 Sekunden lang geöffnet geblieben sind, muss das System entleert werden. Entfernen Sie grundsätzlich keine Kunststoff- oder Gummistopfen und Messingmuttern von den Ventilen, Beschlägen, Rohrleitungen und Kühlschlangen, solange die Verbindung hergestellt ist.

Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß Während des Lötens Stickstoff durch die Wärmetauscher und Kupplungen gerührt wird. Dadurch werden Rußablagerungen auf den Kupferrohr-Innenwandungen vermieden.

Rohrleitungen nach und nach zurechtschneiden und dabei das Schneidegerät langsam in das Rohr eingreifen lassen. Höherer Kraftaufwand und ein schneller Schnittvorschub verursachen eine stärkere Verformung des Rohres und zusätzliche Gratstellen. Siehe Abb. A

Rohrkanten mit einer Reibahle entgraten, wie in Abb. B dargestellt. Dadurch werden Unregelmäßigkeiten an der Anschlußﬂ äche vermieden, die zu undichten Stellen führen könnten. Halten Sie das Rohr ganz oben und den Entgrater ganz unten, damit keine Metallspäne in das Rohr geraten.

•

1/4t

Zuschneiden des Kupferrohres

Die Gewindeüberwurfteile an den Armaturen des Innen-und Außengerätes auf die Kupferrohre ziehen.

Die genaue Länge der Rohrleitung, die vorne an der Schlitzplatte hervorsteht, wird mit einem Schweißgerät festgelegt. Siehe Abb. C

Das Rohr fest auf den Stauchblock aufdrücken. Anschließend Gewinde-und Überwurfteil zentrieren und beide Teile gegeneinander festziehen.

Geräte-Rohranschluss

Rohrleitung zentrieren und Gegenmutter des aufgeweiteten Rohrstückes mit der Hand anziehen. Siehe Abb. D

Abschließend Gewindemutter und Moment-schlüssel bis an die gewünschte Moment-Einraststelle anziehen.

Beim Anziehen der Gewindemutter mit dem Momentschlüssel ist die durch den Pfeil angezeigte Anzugsrichtung des Momentschlüssels zu beachten.

Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem Polyurethanschaum isoliert.

•

Abb. A

Ø Rohr, D A (mm)

Zoll mm Aufgeweite

(Flügelmutter-Typ)

Starr

(Kupplungstyp)

1/4" 6,35 1,3 0,7 3/8" 9,52 1,6 1,0 1/2" 12,70 1,9 1,3 5/8" 15,88 2,2 1,7 3/4" 19,05 2,5 2,0

KÜHLMITTELLEITUNG

Erlaubte Leitungslänge

Ist die Länge der Rohrleitungen zu lang, so sinkt sowohl die Kapazität als auch die Zuverlässigkeit. Dies führt dazu, dass die Efﬁ zienz des Kompressors abnimmt. Immer den kürzesten Leitungsweg unter Beachtung nachstehender Empfehlungen wählen:

Innen 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR 5CCY28CR Außen 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR 5SLY28CR Zulässige Höchstlänge, m 15 15 30 30 50 Max. zulässige Höhe, m 10 10 10 10 30

Flüssigkeitsleitungs-Durchm, mm / (zoll)

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

9,52

(3/8")

Gasleitungs-Durchm, mm / (zoll)

9,52

(3/8")

12,70

(1/2")

12,70 (1/2")

15,88 (5/8")

Zusätzliche Kühlmittelbefüllung, g/m (für Rohrleitungslänge über 7,5m)

20 20 20 20 50

Innen 5CCY38CR 5CCY50CR 5CCY60CR Außen 5SLY40FR 5SLY50FR 5SLY60FR Zulässige Höchstlänge, m 75 75 75 Max. zulässige Höhe, m 30 30 30

Flüssigkeitsleitungs-Durchm, mm / (zoll)

9,52

(3/8")

9,52

(3/8")

9,52

(3/8")

Gasleitungs-Durchm, mm / (zoll)

15,88 (5/8")

15,88

(5/8")

15,88 (5/8")

Zusätzliche Kühlmittelbefüllung, g/m (für Rohrleitungslänge über 30m)

50 50 50

3-13

Deutsch

SIG

Kupferrohr

Stauchblock

Abb. B

Rohrentgratung

Abb. C

Abb. D

Aufgeweitetes Rohr

Anzugsring

Gewinde-Überwurf

Innenmontagerohr

Drehmomentschlüssel

Anzugsschlüssel

Rohrgröße, mm (zoll) Anzugsmoment, Nm / (ft-lb)

6,35 (1/4") 18 (13,3)

9,52 (3/8") 42 (31,0) 12,70 (1/2") 55 (40,6) 15,88 (5/8") 65 (48,0) 19,05 (3/4") 78 (57,6)

In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem Kontaktunterbrecher von mindestens 3 mm.

WICHTIG: * Die in der Tabelle aufgeführten Daten sind als reine Information zu verstehen und sollten daher geprüft und so ausgewählt

werden, dass sie den örtlichen/nationalen Bestimmungen entsprechen. Außerdem hängt diese von der Art der Installation und der Größe der Leitern ab.

** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.

Anschluss-Kabel

Außen-Gerät Klemmenblock

Innen-Gerät Klemmenblock

Verbindungskabel

KABELANSCHLUß

Modell Innen 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR

Außen 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR

Spannungsbereich** Innen

220V - 240V/1Ph/50Hz + !

Außen

220V - 240V/1Ph/50Hz + !

Zuleitungskabelquerschnitt*

Anzahl der Leiter

1,5

2,5

Zuleitungskabequerschnitt*

Anzahl der Leiter

1,5

2,5

Zusätzliche Kühlmittelbefüllung*

15 15 20 20

5CCY10/15C/CR - 5SLY10/15D/DR 5CCY20/25C/CR - 5SLY20/25C/CR

3-14

SIG

In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem Kontaktunterbrecher von mindestens 3 mm.

5CCY38CR - 5SLY40FR (1 Phase) 5CCY50/60CR - 5SLY50/60FR (1 Phase)

Anschluss-Kabel

Außen-Gerät Klemmenblock

Innen-Gerät Klemmenblock

Verbindungskabel

Modell Innen 5CCY38CR 5CCY50CR 5CCY60CR

Außen 5SLY40FR 5SLY50FR 5SLY60FR

Spannungsbereich** Innen

220V - 240V/1Ph/50Hz + !

Außen

220V - 240V/1Ph/50Hz + !

Zuleitungskabelquerschnitt* mm

Anzahl der Leiter

6 3

Zuleitungskabequerschnitt* mm

Anzahl der Leiter

1,5

Zusätzliche Kühlmittelbefüllung* A 32 32 32

5CCY28CR - 5SLY28CR

Außen-Gerät Klemmenblock

Innen-Gerät Klemmenblock

Verbindungskabel

Modell Innen 5CCY28CR

Außen 5SLY28CR

Spannungsbereich** Innen

220V - 240V/1Ph/50Hz + !

Außen

220V - 240V/1Ph/50Hz + !

Zuleitungskabelquerschnitt* mm

Anzahl der Leiter

2,5

Zuleitungskabequerschnitt* mm

Anzahl der Leiter

1,5

Zusätzliche Kühlmittelbefüllung* A 25

Anschluss-Kabel

3-15

Deutsch

5CCY38CR - 5SLY40FR (3 Phase) 5CCY50/60CR - 5SLY50/60FR (3 Phase)

Power Supply Cable

Interconnection

cable

L1 L2 L3

In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem Kontaktunterbrecher von mindestens 3 mm.

Anschluss-Kabel

Außen-Gerät Klemmenblock

Innen-Gerät Klemmenblock

Verbindungskabel

Modell Innen 5CCY38CR 5CCY50CR 5CCY60CR

Außen 5SLY40FR 5SLY50FR 5SLY60FR

Spannungsbereich** Innen

220V - 240V/1Ph/50Hz +

Außen

380V - 415V/3N~/50Hz +

Zuleitungskabelquerschnitt* mm

Anzahl der Leiter

4 5

Zuleitungskabequerschnitt* mm

Anzahl der Leiter

1,5

Zusätzliche Kühlmittelbefüllung* A

20 20 20

3-16

SPEZIELLE VORKEHRUNGEN BEIM BESCHÄFTIGEN R410A MAßEINHEIT

Dämm-Manschette befestigen

Runder Crimp-Anschluss

Elektrokabel

• Alle Adern sind fest zu verdrahten.

• Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren.

• Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden.

• Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.

• Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.

• Stellen Sie sicher, dass alle Abdeckungen festsitzen, um Zwischenräume zu vermeiden.

• Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).

Schließen Sie die Kabel von gleichen Messteilen an beide Seiten an.

Schließen Sie die Kabel von gleichen Messteilen nicht an einer Stelle an.

Schließen Sie keine Kabel unterschiedlicher Messteile an.

R410A ist ein neues HFC Kühlmittel, das nicht die OzonSchicht beschädigt. Der Betriebsdruck dieses neuen Kühlmittels ist 1,6 Mal höher, als herkömmliches Kühlmittel (R22), dadurch ist es äußerst wichtig, das Unterhaltsarbeiten und Installationen korrekt durchgeführt werden.

• Nie Kühlmittel des Gebrauches anders als R410A in einer Klimaanlage, die entworfen ist, um mit R410A zu funktionieren.

• POE- oder PVE-Öl wird als Schmiermittel für R410A Kompressor benutzt, das zu dem Mineralöl unterschiedlich ist, das für Kompressor R22 benutzt wird. Während der Installation oder der Wartung muß weitere Vorsichtsmaßnahme genommen werden, um das R410A System auszusetzen, das nicht feuchter Luft zu lang ist. Verbleibendes POE- oder PVE-Öl in der Rohrleitung und andere Rückstände können Feuchtigkeit aus der Luft aufsaugen.

• Dem Aufﬂ ackernventil zu dem von R22 unterschiedlich.

• Benutzen Sie Werkzeuge und Materialien ausschließlich für

Kühlmittel R410A. Werkzeuge ausschließlich für R410A sind vielfältiges Ventil, auﬂ adenschlauch, Druckanzeiger, Gasleckstell Detektor, Aufflackernwerkzeuge, Drehkraftschlüssel, Vakuumpumpe und Kühlmittelzylinder.

• Da eine R410A Klimaanlage auf höheren Druck als

Maßeinheiten R22 sich nimmt, ist es wesentlich, die kupfernen Rohre richtig zu wählen. Nie kupferner Rohrverdünner des Benutzers als 0,8mm obwohl sie im Markt vorhanden sind.

• Wenn das Kühlmittelgas während der Installation /servicing

ausläuft, seien Sie sicher, völlig zu lüften. Wenn das abkühlende Gas in Kontakt mit Feuer kommt, kann ein giftiges Gas auftreten.

• Wenn Sie eine Klimaanlage, lassen Sie Luft oder Feuchtigkeit

nicht im abkühlenden Zyklus bleiben anbringen oder entfernen.

• Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können den Schraubenkopf beschädigen.

• Überdrehen kann die Klemmschrauben beschädigen.

• Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.

• Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des Anschlusskastens blockieren.

3-17

Deutsch

VAKUUMHERSTELLUNG UND LADEN

Das Absaugen ist erforderlich, um alle eventuell im System vorhandene Feuchtigkeit und Luft zu entfernen. Das Außengerät der Baureihe II ist mit Ablaßventilen bestückt.

Evakuierung der Leitung und des Innenmontagegeräts

Mit Ausnahme des Außen-Gerätes, der mit dem Kühlmittel gefüllt ist, muss das Innen-Gerät und der Anschluss der Kühlmittelleitungen luft-gereinigt werden, weil die Luft Feuchtigkeit enthält,- die im Kühlmittel-Kreislauf zurückbleibt und die eine Funktionsstörung des Kompressors verursachen kann.

• Die Abdeckungen vom Ventil und dem Wartungsanschluß abnehmen.

• Den Lademesser von der Mitte aus an die Vakuumpumpe anschliessen.

• Den Lademesser an die Wartungsöffnung des 3-Weg-Ventils anschliessen.

• Die Vakuumpumpe einschalten und etwa 30 Minuten laufen lassen. Die Evakuierungszeiten sind je nach Kapazität der Pumpe verschieden. Darauf achten, dass die Nadel des Lademessers bei –760mmHg steht.

Vorsicht

• Falls die Nadel des Lademessers nicht bei –760mmHg steht, ist nachzuprüfen (mit dem Kältemittel- Anzeigegerät), ob an der aus dem aufgeweiteten Rohr bestehenden Verbindung zwischen Innen- und Aussengerät ein Gasleck besteht. Vor Ausführen des nächsten Schrittes muss das Leck behoben werden.

• Das Ventil des Lademessers schliessen und und die Vakuumpumpe abschalten.

• Am Aussengerät das Saugventil (3-Weg-Ventil) und das Flüssigkeitsventil (2-Weg-Ventil) mit einem 4mmSchlüssel für 6-kantige Sackschrauben öffnen (gegen den Uhrzeigersinn).

Kältemittel-Zusatzbefüllung

Dieser Arbeitsgang erfordert unbedingt den Einsatzeines Gas- Füllzylinders sowie einer Präzisionswaage. Die Zusatzbefüllung erfolgt am Außenmontage-Gerät mithilfe des Ansaugventils und dem Wartungsanschluß.

• Abdeckung der Wartungsöffnung entfernen.

• Verbinden Sie die Niederdrucköffnung des Füllmanometers mit dem Ansaug-Wartungsanschluss in der Mitte des Zylindertanks und verschließen Sie die Hochdrucköffnung des Manometers. Die verbleibende Luft aus dem Zulieferschlauch entfernen.

• Klimaanlage einschalten.

• Den Gaszylinder und das Niederdruck-Ladeventil öffnen.

• Sobald die benötigte Kältemittelmenge in das Gerät gepumpt ist, schließen Sie die Niederdrucköffnung des Füllmanometers und den Gaszylinder.

• Den Wartungsschlauch von der Wartungspumpe entfernen. Bringen Sie die Abdeckung wieder an.

Kältemittel-leitung

Außen-Gerät- 3-Wege-ventil

Sechskantsteckschlüssel

Wartungsanschluss

GewindeÜberwurf

ÜBERDRUCKMANOMETER

KRÜMMERMESSGERÄT

UNTERDRUCKMANOMETER

SCHALTER HI (IMMER GESCHLOSSEN)

BEFÜLLUNGSSCHLAUCH

-760mmHg

SCHALTER LO

BEFÜLLUNGSSCHLAUCH

VAKUUMPUMPENADAPTER ZUM SCHUTZ GEGEN RÜCKFLUSS

PRÜFVENTIL

FLÜSSIGKEITSVENTIL

ÜBERDRUCKMANOMETER

UNTERDRUCKMANOMETER

KRÜMMERMESSGERÄT

-760mmHg

SCHALTER LO

SCHALTER HI (IMMER GESCHLOSSEN)

BEFÜLLUNGSSCHLAUCH

PRÜFVENTIL

FLÜSSIGKEITSVENTIL

GASVENTIL (3-WEGE)

LUFTEVAKUIERUNG DURCH BEFÜLLUNG

GASVENTIL (3-WEGE)

3-18

Wie in obiger Abbildung gezeigt, sollte das Gerät nur mithilfe des rechten und linken Griffs bewegt werden. Schützen Sie die Ecken mit der Hand, um eine Verformung des Gehäuses zu vermeiden.

Abb. 1

Die Rohrleitungen können an 4 Seiten angeschlossen werden (w, x, y, z - s. Abb. 2a). Um einen Anschluss wie in Abb. 2a zu ermöglichen, sägen Sie 2 Schlitze mit einer Metallsäge. Um die Anschlussleitung nach unten zu führen (Abb. 2b), bohren Sie eine Ausbrechöffnung. Benutzen Sie dazu einen Ø6mm Bohrer (Abb. 2c). Es wird empfohlen, nach Fertigstellung der Ausbrechöffnung den Rand und anliegende Flächen mit Reparaturlack zu behandeln, um Rost zu vermeiden.

1. Handhabung

2. Kühlmittelleitungen

Dichten Sie die Durchgangsbohrungen in den Leitungen mit Isoliermaterial vollständig ab, um zu verhindern, dass kleine Tiere oder Insekten in das Außengerät gelangen, wo sie einen Kurzschluss im Steuerkasten verursachen können.

4. Kühlmittelbefüllung Wenn eine vollständige Neubefüllung mit Kühlmittel notwendig ist, muss das Gerät über den Wartungsanschluss entleert werden. Verwenden Sie in diesem Fall nicht das Absperrventil, da hierüber keine vollständige Entleerung möglich ist. Die Rohrleitungen der Außengeräte sind mit 1 Anschluss versehen. Er beﬁ ndet sich zwischen dem Wärmetauscher und dem 4-Wege-Ventil.

5. Abpumpen Umgehen Sie beim Abpumpen niemals den Niederdruckschalter oder den Niederdrucksensor. Vor dem Abpumpen ist das Gerät vom Netz zu trennen. Bedecken Sie die Leiterplatte und die Anschlusstafel nach dem Öffnen des Frontpaneels mit Isolierband, um Stromschläge durch versehentliches Berühren STROMFÜHRENDER Teile zu vermeiden. Lassen Sie ein Gerät mit geöffnetem Frontpaneel niemals unbeaufsichtigt. Schließen Sie das Frontpaneel, bevor Sie das Außengerät verlassen. Schalten Sie den Strom ein und führen Sie den Abpumpvorgang gemäß den auf dem Frontpaneel beschriebenen Schritten durch.

6. Elektroverkabelung

Abb. 4

Befestigen Sie den Erdungsdraht so an der Montageplatte des Absperrventils (Abb. 4), dass es nicht verrutscht. Stellen Sie sicher, dass sich die vordere Abdeckung nach Verlegung der Kabel nicht anhebt. Bringen Sie die vordere Abdeckung sicher wieder an.

Abb. 2a

Abb. 2b

Abb. 2c

3. Vorsicht bei Arbeiten am Wartungsanschluss Verwenden Sie einen flexiblen Füllschlauch mit Schubstange und Ventil, um sämtliches verbleibendes Kühlmittel aus dem Befüllschlauch zu entfernen. Befestigen Sie nach Arbeitsende die Ventilkappe mit einem Anzugsmoment von: 11,5~13,9N.m

Abb. 3

NACHFOLGENDE INFORMATIONEN GELTEN NUR FÜR 5SLY40/50/60FR

Kabel können mit einer Schutzhülle durch die Kabelführung in der Ausbrechöffnung des Geräts eingeführt werden. Wenn keine Kabelführung vorhanden ist, schützen Sie die Kabel mit Venylschläuchen, um zu verhindern, dass sie an den scharfen Kanten der Ausbrechöffnung beschädigt werden.

1 Strom- und Erdungskabel 2 Verbindungskabel

Abb. 5

3-19

Deutsch

20 18

-10

-15

-20-20 10 15 20 25 27 30

50 46 43 40

-10

10 14 15 19 20 23 25

KÜHLUNG HEIZEN

INNENTEMP. WB (˚C) INNENTEMP. DB (˚C)

DB: Trockenkugel WB: Feuchtkugel

AUSSENTEMP. DB (˚C)

AUSSENTEMP. WB (˚C)

BETRIEBSBEREICH

3-20

BETRIEBSLEUCHTANZEIGE

Fehlerdiagnose

LED-ANZEIGE

BeschreibungGrün Rot

A1234

NORMAL INSTALLATIONSFEHLER FROSTSCHUTZ (ANDERE RÄUME)

KÜHLKÖRPER ÜBERHEIZT IPM FEHLER/IGBT FEHLER GAS UNGENÜGEND AC-EINGANGSSTROM ZU HOCH KOMPRESSOR-ANLAUFFEHLER KOMMUNIKATIONSFEHLER (STEUER-PCB UND IPM-PCB AUSSEN) VIERWEGVENTILFEHLER DC-SPANNUNG NICHT IM NORMALBEREICH KOMPRESSORMOTOR VERRIEGELT/KOMPRESSOR ÜBERLASTET AUSLASSROHR ÜBERHITZT

FROSTSCHUTZ (KÜHLUNG)/WÄRMEAUSTAUSCHER ÜBERHITZT (HEIZUNG)

WÄRMEAUSTAUSCHER ÜBERHITZT KOMPRESSORENSENSOR-SYSTEMFEHLER KOMPRESSOR-FEEDBACK-ERFASSUNGSFEHLER AC-STROM-SENSORFEHLER AUSSENLUFT-THERMISTOR KURZ/OFFEN KOMPRESSORABLUFTROHR-THERMISTOR KURZ/OFFEN/VERLEGT AUSSENTÜRWÄRMEAUSTAUSCHER KURZ/OFFEN FLÜSSIGKEITSLEITUNGSROHR-THERMISTOR KURZ/OFFEN GASLEITUNGSROHR-THERMISTOR KURZ/OFFEN KÜHLKÖRPER-THERMISTOR KURZ/OFFEN

STEUERKASTEN AUSSEN ÜBERHITZT AUSSEN-PBC-FEHLER DC-AUSSENVENTILATORMOTOR VERRIEGELT

Die LED-Anzeigen am Außengerät zeigen den Betriebszustand des Systems an:

Sollte eine Fehlfunktion auftreten, wenden Sie sich bitte an einen Händler in Ihrer Nähe oder an eine qualiﬁ zierte Service- Fachkraft. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Legende

Blinkt Aus An

5SLY28CR

4-1

Italiano

Unità interna 5CCY10/15/20/25C/CR

Traduzione delle istruzioni originali

D C

DISEGNI E DIMENSIONI

Dimensioni

Modello

AB C DEFGHIJKLMN O

Unità interna 5CCY28/38CR

Tutte le dimensioni sono in mm

Dimensioni

Modello

ABCDE FGH I J KLMN

5CCY28CR 372 1001 959 920 410 285 600 339 121 213 54 100 237 216 5CCY38CR 371 1306 1264 1225 563 305 638 401 182 233 207 155 248 241

AAK

G H

4-2

Unità Esterna 5SLY10/15D/DR

Unità interna 5CCY50/60CR

Dimensioni

Modello

ABCDEFGHIJKLMN

5CCY50CR 359 1369 1326 1287 593,5 378 541 256 173 306 255,5 160,5 248 220 5CCY60CR 359 1569 1526 1487 693,5 378 541 256 173 306 355,5 160,5 248 220

Dimensioni

Modello

ABCDE FGH I J K

5SLY10/15D/DR 765 12 550 285 8 311 13 29,5 574 105,5 490

4-3

Italiano

Unità Esterna 5SLY28CR

GRR

OMN

Dimensioni

Modello

ABCDE FGH I J KLMNOPQRSTU

5SLY28CR 940 348 753 855 392 733 603 328 303 370 362 448 190 80 58 180 32 126 32 15 23

KLL

Tutte le dimensioni sono in mm

Unità Esterna 5SLY20/25C/CR

Dimensioni

Modello

ABCDE FGH I J KLMNO

5SLY20/25C/CR 855 730 328 520 182 44 93 149 101 113 603 126 164 17 47

Dimensioni

Modello

PQRS T

5SLY20/25C/CR 32 3 237375

4-4

Unità Esterna 5SLY40/50/60FR

AB AC AD

AFAG

Dimensioni

Modello

ABCDE FGH I J KLMN

5SLY40/50/60FR

900 1374 30 24 60 89 142 89 19 54 95 423 430 95

OPQRSTUVWXYZ

54 19 89 145 84 55 55 223 148 13 52 67

AA AB AC AD AE AF AG AH AI AJ AK AL AM AN

350 140 620 140 30 320 30 59 43 40 94 117 102 70

AO AP AQ AR AS AT AU

45 376 191 70 58 16 16

Tutte le dimensioni sono in mm

4-5

Italiano

NORME DI SICUREZZA

! AVVERTENZA ! CAUTELA

•

Lʼinstallazione e la manutenzione devono essere eseguite da personale

qualiﬁ cato, competente in questo genere di apparecchi e al corrente delle leggi e regolamenti in vigore.

•

Tutti gli allacciamenti elettrici devono essere eseguiti conformemente

alla regolamentazione elettrica in vigore.

•

Prima di procedere agli allacciamenti secondo lo schema elettrico

presentato più avanti, accertarsi che il voltaggio dellʼapparecchio corrisponda a quello della rete.

•

Dotare il condizionatore di una presa di TERRA al ﬁ ne di prevenire

i rischi originati da eventuali deﬁ cienze del sistema di isolamento.

•

Evitare che i ﬁ li elettrici tocchino le tubazioni frigorifere o un qualsiasi

organo rotante dei motori del ventilatore.

•

Prima di installare il condizionatore o di procedere ad interventi di

manutenzione, accertarsi che sia spento (OFF).

•

Togliete sempre la corrente prima di effettuare la manutenzione del

condizionatore.

•

NON rimuovere il cavo di alimentazione quando il condizionatore

è acceso. Questo può causare seri shock elettrici e pericolo dʼincendio.

•

Mantenere lʼunità interna e quella esterna, il cavo di alimentazione e

il cablaggio di trasmissione ad almeno 1m di distanza da TV e radio, per evitare immagini distorte e scariche statiche. {A seconda del tipo e sorgente di onde elettriche, si possono sentire scariche statiche anche a più di 1m di distanza}.

Durante lʼinstallazione, veriﬁ care accuratamente i punti seguenti.

• Non procedere allʼinstallazione in luoghi dove possano veriﬁ carsi fughe di gas.

Pericolo dʼincendio in caso di fughe o di concentrazioni di gas

intorno al condizionatore.

• Veriﬁ care che i condotti di drenaggio siano stati correttamente

installati.

Unʼinstallazione incorretta può causare delle perdite dʼacqua e

danneggiare il mobilio.

• Non sovraccaricare il condizionatore.

Lʼapparecchio è precaricato in fabbrica. Qualsiasi sovraccarico provoca una sovracorrente e può

danneggiare il compressore.

• Dopo lʼinstallazione o gli interventi di manutenzione accertarsi di

rimettere a posto il pannello di chiusura.

Una difettosa chiusura del pannello è causa di rumori durante il

funzionamento.

• I bordi afﬁ lati e le superﬁ ci della serpentina sono possibili aree che

possono causare pericolo di lesioni.

Evitare di entrare in contatto con tali aree.

• Prima di spegnere lʼ apparecchio, impostare lʼinterruttore ON/OFF del telecomando sulla posizione “OFF” in modo da evitare lʼapertura nociva dellʼunità. In caso contrario, le ventole dellʼunità

iniziano a ruotare automaticamente quando si riaccende lʼapparecchio, causando pericoli di lesioni al personale di servizio ed agli utenti.

• Non utilizzare apparecchiature di riscaldamento nelle immediate vicinanze del condizionatore. Lʼeccessivo calore potrebbe danneggiare o deformare il pannello in plastica.

• Non installare le unità sul vano della porta o nelle sue vicinanze.

• Non mettere in funzione apparecchi per il riscaldamento troppo vicini

al condizionatore dʼaria o non utilizzare lʼunità in un ambiente in cui sono presenti olio minerale o vapori da olio, ciò potrebbe provocare la fusione o la deformazione della plastica a seguito del calore eccessivo o di una reazione chimica.

• Quando lʼunità è utilizzata in cucina, tenere la farina lontana in modo da evitare che lʼunità la aspiri.

• Questa unità non è idonea allʼutilizzo in stabilimenti dove sono presenti nebbie di olio da taglio o polveri metalliche o dove cʼè una forte oscillazione di tensione.

• Non installare le unità in aree quali le sorgenti calde o le rafﬁ

nerie

petrolifere in cui è presente gas solforoso.

• Accertarsi che i colori dei ﬁ li dellʼunità esterna corrispondano ai contrassegni dei morsetti dellʼunità interna.

• IMPORTANTE: NON INSTALLARE O UTILIZZARE IL CONDIZIONATORE DʼARIA IN UNA ZONA LAVANDERIA.

•

Non usare ﬁ li congiunti e intrecciati per lʼalimentazione in ingresso.

• Evitare il contatto diretto di detergenti per il trattamento della bobina con parti in plastica. La parte in plastica potrebbe deformarsi come conseguenza della reazione chimica.

• Per richieste di pezzi di ricambio contattare il proprio rivenditore autorizzato.

• Lʼimpianto non è destinato allʼuso in un ambiente dallʼatmosfera potenzialmente esplosiva.

Il presente manuale descrive come procedere allʼinstallazione del condizionatore per assicurarne il corretto funzionamento in condizioni di sicurezza. Degli adattamenti possono rivelarsi necessari per rispondere a particolari esigenze locali. Prima di utilizzare il condizionatore, leggere attentamente le presenti istruzioni. Conservarle per ogni evenienza futura. Questo apparecchio è destinato allʼuso da parte di persone esperte o formate in negozi, nellʼindustria leggera o in aziende agricola o allʼuso commerciale da parte di persone non addette.

MANUALE DʼINSTALLAZIONE

AVVISO

Speciﬁ che di smaltimento

Il climatizzatore è contrassegnato con questo simbolo, ciò signiﬁ ca che i prodotti elettrici ed elettronici non possono essere smaltiti insieme ai riﬁ uti domestici non differenziati.

Non cercare di demolire il sistema da soli: la demolizione del sistema di condizionamento, nonché il recupero del refrigerante, dellʼolio e di qualsiasi altra parte devono essere eseguiti da un installatore qualiﬁ cato in conformità alla legislazione locale e nazionale vigente in materia.

I climatizzatori devono essere trattati presso una struttura specializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimento del prodotto eviterà le possibili conseguenze negative allʼambiente e alla salute dellʼuomo. Per maggiori informazioni contattare lʼinstallatore o le autorità locali.

Le batterie devono essere tolte dal telecomando e smaltite separatamente conformemente alla legislazione locale e nazionale vigente in materia.

4-6

Informazioni importanti sul refrigerante utilizzato

Questo prodotto contiene gas ﬂ uorinati ad effetto serra inclusi nel protocollo di Kyoto. Non liberare tali gas nellʼatmosfera. Tipo di refrigerante: R410A

Valore GWP

(1)

: 1975

(1)

GWP = potenziale di riscaldamento globale

Compilare con inchiostro indelebile,

n 1 la carica di refrigerante di fabbrica del prodotto, n 2 la quantità di refrigerante aggiuntiva nel campo e n 1 + 2 la carica di refrigerante totale

sullʼetichetta di carica del refrigerante fornita con il prodotto. Lʼetichetta compilata deve essere collocata in prossimità della porta di carica del prodotto (ad esempio, allʼinterno del coperchio di ispezione).

1 carica di refrigerante di fabbrica del prodotto:

vedi targhetta con il nome dellʼunità

(2)

2 quantità di refrigerante aggiuntiva nel campo 3 carica di refrigerante totale 4 contiene gas ﬂ uorurati ad effetto serra disciplinati dal Protocollo di Kyoto 5 unità esterna 6 cilindro del refrigerante e collettore di carica

(2)

Se sono presenti sistemi con più unità interne, applicare una sola etichetta*, indicante la carica totale di refrigerante eseguita

in fabbrica di tutte le unità interne collegate al sistema refrigerante. È possibile che siano necessarie ispezioni periodiche per controllare eventuali perdite di refrigerante secondo le normative

locali e/o europee. Per informazioni più dettagliate, contattare il rivenditore locale. * sullʼunità esterna

IMPORTANTE

4-7

Italiano

Isolamento Termico

Avvolgere il tubo isolato con nastro di ﬁ nitura dal basso allʼalto

Condutture di scarico

Condotto di alimentazione

Condotto di ritorno

Gancio

DIAGRAMMA PER LʼINSTALLAZIONE

Ingresso dellʼaria

Scarico Aria

Unità Interna

Unità Esterna

4-8

Lʼunità interna deve essere installata in maniera tale che non vi siano cortocircuiti dello scarico freddo. Rispettare lo spazio dʼinstallazione. Non posizionare lʼunità interna in luoghi in cui lʼunità riceve la luce diretta del sole. Il luogo è idoneo per i tubi e lo scarico e ci deve essere unʼampia distanza tra la porta e lʼunità.

Montaggio a scomparsa del sofﬁ tto

• Usare il supporto di sospensione fornito con lʼunità.

• Accertarsi che il sofﬁ tto sia sufﬁ cientemente resistente a sostenere il peso.

Installare lʼimpianto a una distanza adeguata per svolgere facilmente le procedure di assistenza e manutenzione e assicurare un ﬂ usso dʼaria ottimale, come indicato nello schema.

300mm* o più

300mm o più

10mm

* Può essere più piccolo di 300 mm se il sofﬁ tto è

rimuovibile.

Alimentazione di Campo

Rondella per il braccio di sospensione (attaccato)

Stretto

Vedere Dettaglio A

Lato Ingresso dellʼaria

Nastro in alluminio (alimentazione di campo)

Lato Uscita dellʼaria

Nastro in alluminio (alimentazione di campo)

Materiale isolante (alimentazione di campo)

Dettaglio A

Distanza centrale dellʼasse (vedere il disegno di cui sotto)

INSTALLAZIONE DELLʼUNITÀ INTERNA

5CCY A mm (pollici) L mm (pollici)

10/15C/CR 881 (34,7) 225 (8,9)

20C/CR 1041 (41,0) 225 (8,9) 25C/CR 1176 (46,3) 225 (8,9)

28CR 959 (37,8) 339 (13,3) 38CR 1264 (49,8) 401 (15,8) 50CR 1326 (52,2) 266 (10,5) 60CR 1526 (60,1) 266 (10,5)

2300mm o più

Sofﬁ tto

Pavimento

4-9

Italiano

• Installare il tubo di scarico come indicato nel diagramma (vedere diagramma qui sopra), al ﬁ ne di evitare danni causati da perdite e condensa.

• Per ottenere risultati ottimali, tenere le tubazioni le più corte possibili. Inclinare le tubazioni in modo da migliorare il ﬂ usso.

• Accertarsi che il tubo di scarico sia debitamente isolato.

• È necessario inserire uno sﬁ one nello scarico dellʼacqua, onde ridurre la pressione presente nellʼunità rispetto alla pressione atmosferica esterna durante il funzionamento dellʼunità. Lo sﬁ one consente di evitare spruzzi od odori.

• Tenere le tubazioni le più dritte possibili onde facilitare la pulizia ed evitare la formazione di accumuli di sporcizia e detriti.

• Effettuare una prova di scarico dellʼacqua al termine dellʼinstallazione. Veriﬁ care lʼuniformità del ﬂ usso di scarico.

• Negli ambienti umidi, usare un cestello di drenaggio extra per coprire lʼintera area dellʼunità interna.

Tubazioni di scarico a sofﬁ tto

Unità: mm

10 mm (0,39")

Inclinato

Lato inferiore dellʼunità

Isolare come necessario

100

Tubo in gomma per il drenaggio

o più

Non lasciare nellʼacqua

100

o più

4-10

• Lʼunità esterna deve essere installata in modo tale da prevenire ostruzioni al normale deﬂ usso dellʼaria e che la circolazione dellʼaria di scarico sia la più ampia possibile. Mantenere lo spazio di installazione mostrato nelle ﬁ gure sottostanti. Selezionare il luogo più freddo possibile in cui la temperatura dellʼaria immessa non sia superiore alla temperatura dellʼaria esterna.

• Se cʼè una parete o un altro ostacolo nel percorso dellʼingresso dellʼaria dellʼunità esterna o nellʼuscita dellʼaria di scarico, seguire le linee guida per lʼinstallazione sotto.

• Per i moduli di installazione di cui sotto, lʼaltezza della parete sul lato di scarico dovrebbe essere pari o inferiore a 1200mm.

5SLY10/15D/DR e 5SLY20/25C/CR

Oltre 50 Oltre 100

Vista laterale

Vista superiore

Oltre 50

Oltre 50 Oltre 50

Oltre 150

Oltre 100

Oltre 150

Oltre 300

Unità: mm

INSTALLAZIONE DELLʼUNITÀ ESTERNA

Oltre 100 Oltre 350

Oltre 50 Oltre 50

Vista superiore

Vista laterale

Oltre 100

Oltre 350

Oltre 100

Oltre 350

Unità: mm

5SLY28CR

1200 o di

meno

Oltre 50

Un lato rivolto alla parete Due lati rivolti alla parete

Tre lati rivolti alla parete

Un lato rivolto alla parete Due lati rivolti alla parete

Tre lati rivolti alla parete

4-11

Italiano

Più di 1 lato rivolto alla parete di ostacolo

5SLY40/50/60FR

Oltre 100

Oltre 500

Oltre 100

Oltre 500

• Lasciare più spazio sopra per lʼinstallazione in caso di ulteriore ostacolo al lato superiore e per installazione in serie.

Unità: mm

Vista superiore

Vista laterale

Un lato rivolto alla parete

! CAUTELA

• Non installare lʼunità ad altitudini superiori a 2000 m sia per interno che per esterno.

4-12

Meccanica Delle Condutture E Tecnica Di Svaso

Non usare condotti di rame contaminati o danneggiati. Se qualsiasi tubo, evaporatore o condensatore è stato esposto o sia stato aperto per 15 secondi o più, bisogna aspirare lʼaria dal sistema. Generalmente, non togliere i componenti di plastica, le prese di gomma né i dadi di ottone, dalle valve, sopporti, tubi e bobine ﬁ no ad essere pronto per le connessioni.

Caso siano necessari lavori di saldatura, assicurarsi che del gas azoto passi traverso i tubi e connessioni durante lʼesecuzione della saldatura. Di questo modo si elimina la formazione di fuliggine nelle pareti interne dei tubi di rame.

Tagliare il tubo con uno secatore in modo progressivo. Un eccesso di forza e un taglio in profondità provocheranno una maggiore distorsione sul tubo e, di conseguenza più bava. Vedere Fig. A

Utilizzando un punzone, rimuovere le bavature dalle estremità del tubo appena tagliate, come mostrato nella Fig. B. Ciò eviterà le irregolarità dello svaso che possono dare origine a fughe di gas. Tenere il tubo sopra e il dispositivo di rimozione sotto, per evitare che trucioli metallici entrino nel tubo.

•

Inserire sui tubi di rame i dadi svasati che si trovano sulle bocchette dʼingresso delle unità interna ed esterna.

La lunghezza esatta di sporgenza del tubo dal lato dello stampo di svaso dipende dallʼattrezzo utilizzato per lo svaso. Vedere Fig. C

Fissare saldamente il tubo allo stampo di svaso. Allineare con cura il mandrino allo stampo e stringere a fondo.

Collegamento Delle Condutture Alle Unità

Allineare il centro dei tubi e stringere a mano il dado di svasatura quanto basta. Vedere Fig. D

A mezzo di una chiave torsiometrica, stringere quindi il dado ﬁ no a che si produca lo scatto previsto.

Durante lʼoperazione, veriﬁ care che la rotazione di serraggio rispetta la direzione indicata dalla freccia della chiave.

Le connessioni dei tubi del refrigerante sono isolate con poliuretano a cellule chiuse.

•

1/4t

Taglio Del Tubo Di Rame

Tubo Di Rame

Fig. A

Ø Tubo, D A (mm)

Pollici mm Imperiale

(Tipo dado ad alette)

Rigido

(Tipo a leva)

1/4" 6,35 1,3 0,7

3/8" 9,52 1,6 1,0

1/2" 12,70 1,9 1,3

5/8" 15,88 2,2 1,7

3/4" 19,05 2,5 2,0

CONDOTTI DEL REFRIGERANTE

Lunghezza dei tubi consentita

Nel caso di lunghezza eccessive dei tubi, sia la capacità sia lʼafﬁ dabilità diminuiranno. Ciò avrà delle ripercussioni sullʼafﬁ dabilità del compressore. Scegliere sempre il percorso più corto e obbedire le raccomandazioni delle tavole seguenti:

Interna 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR 5CCY28CR Esterna 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR 5SLY28CR Lunghezza massima, m 15 15 30 30 50 Altezza Massima Consentita, m 10 10 10 10 30

Diametro tubi liquidi, mm/(in)

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

9,52

(3/8")

Diametro tubi gas, mm/(in)

9,52

(3/8")

12,70

(1/2")

12,70 (1/2")

15,88 (5/8")

Carica aggiuntiva refrigerante, g/m (per lunghezza tubo superiore a 7,5m)

20 20 20 20 50

Interna 5CCY38CR 5CCY50CR 5CCY60CR Esterna 5SLY40FR 5SLY50FR 5SLY60FR Lunghezza massima, m 75 75 75 Altezza Massima Consentita, m 30 30 30

Diametro tubi liquidi, mm/(in)

9,52

(3/8")

9,52

(3/8")

9,52

(3/8")

Diametro tubi gas, mm/(in)

15,88 (5/8")

15,88

(5/8")

15,88

(5/8")

Carica aggiuntiva refrigerante, g/m (per lunghezza tubo superiore a 30m)

50 50 50

4-13

Italiano

SIG

Tubo Di Rame

Estremità Rastremata

Fig. B

Togliere Sbavatura Del Tubo

Fig. C

Fig. D

Tubo Svasato

Giunto Svasato

Dadi Di Svaso

Tubature Interne

Chiave Torsiometrica

Chiave Fissa

Dimensioni Dei Tubi, mm (in) Torsione, Nm/piedi-libre

6,35 (1/4") 18 (13,3)

9,52 (3/8") 42 (31,0) 12,70 (1/2") 55 (40,6) 15,88 (5/8") 65 (48,0) 19,05 (3/4") 78 (57,6)

Tutti i poli devono essere scollegati nella rete di alimentazione, con una separazione di contatto di almeno 3 mm.

IMPORTANTE: * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere veriﬁ cati e scelti in modo da rispondere

alle leggi vigenti e ai regolamenti locali. Essi variano anche a seconda del tipo di installazione e alle dimensioni dei conduttori.

** Lʼappropriato intervallo di tensione deve essere confrontato con i dati della targa dellʼapparecchio.

Cavo di Alimentazione di Corrente

Morsettiera Dellʼ Unità Esterna

Morsettiera Dellʼ Unità Interna

Cavo per

interconnessione

ALLACCIAMENTI ELETTRICI

Modello Interna 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR

Esterna 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR

Voltaggi ammessi** Interna

220V - 240V/1Ph/50Hz + !

Esterna

220V - 240V/1Ph/50Hz + !

Dimensioni del cavetto di alimentazione* mm

Numero di conduttori

1,5

2,5

Dimensioni del cavetto di interconnessione* mm

Numero di conduttori

1,5

2,5

Tempo consigliato ritardo fusibile* A

15 15 20 20

5CCY10/15C/CR - 5SLY10/15D/DR 5CCY20/25C/CR - 5SLY20/25C/CR

4-14

SIG

Tutti i poli devono essere scollegati nella rete di alimentazione, con una separazione di contatto di almeno 3 mm.

5CCY38CR - 5SLY40FR (1 Fase) 5CCY50/60CR - 5SLY50/60FR (1 Fase)

Cavo di Alimentazione di Corrente

Morsettiera Dellʼ Unità Esterna

Morsettiera Dellʼ Unità Interna

Cavo per

interconnessione

Modello Interna 5CCY38CR 5CCY50CR 5CCY60CR

Esterna 5SLY40FR 5SLY50FR 5SLY60FR

Voltaggi ammessi** Interna

220V - 240V/1Ph/50Hz + !

Esterna

220V - 240V/1Ph/50Hz + !

Dimensioni del cavetto di alimentazione* mm

Numero di conduttori

6 3

Dimensioni del cavetto di interconnessione* mm

Numero di conduttori

1,5

Tempo consigliato ritardo fusibile* A

32 32 32

5CCY28CR - 5SLY28CR

Morsettiera Dellʼ Unità Esterna

Morsettiera Dellʼ Unità Interna

Cavo per

interconnessione

Modello Interna 5CCY28CR

Esterna 5SLY28CR

Voltaggi ammessi** Interna

220V - 240V/1Ph/50Hz + !

Esterna

220V - 240V/1Ph/50Hz + !

Dimensioni del cavetto di alimentazione* mm

Numero di conduttori

2,5

Dimensioni del cavetto di interconnessione* mm

Numero di conduttori

1,5

Tempo consigliato ritardo fusibile* A

Cavo di Alimentazione di Corrente

4-15

Italiano

Modello Interna 5CCY38CR 5CCY50CR 5CCY60CR

Esterna 5SLY40FR 5SLY50FR 5SLY60FR

Voltaggi ammessi** Interna

220V - 240V/1Ph/50Hz +

Esterna

380V - 415V/3N~/50Hz +

Dimensioni del cavetto di alimentazione* mm

Numero di conduttori

4 5

Dimensioni del cavetto di interconnessione* mm

Numero di conduttori

1,5

Tempo consigliato ritardo fusibile* A

20 20 20

5CCY38CR - 5SLY40FR (3 Fase) 5CCY50/60CR - 5SLY50/60FR (3 Fase)

Power Supply Cable

L1 L2 L3

Cavo di Alimentazione di Corrente

Morsettiera Dellʼ Unità Esterna

Morsettiera Dellʼ Unità Interna

Cavo per

interconnessione

Tutti i poli devono essere scollegati nella rete di alimentazione, con una separazione di contatto di almeno 3 mm.

4-16

PRECAUZIONI SPECIALI QUANDO SI OCCUPANO DELLʼUNITÀ DI R410A

Fissare il manicotto di isolamento

Terminale rotondo piegato

Cablaggio elettrico

• Tutti i ﬁ li devono essere collegati saldamente.

• Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in movimento.

• Il cavo di collegamento tra lʼunità interna e lʼunità esterna deve essere ﬁ ssato usando un aggancio apposito.

• Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.

• Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.

• Assicurarsi che tutti i coperchi siano ﬁ ssati correttamente per evitare aperture.

• Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le indicazioni presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato allʼunità).

Collegare i cavi dello stesso calibro su entrambi i lati.

Non collegare i cavi dello stesso calibro su un lato.

Non collegare cavi di calibro diverso.

R410A è un nuovo refrigerante di HFC che non danneggia lo strato di ozono. La pressione di funzionamento di questo nuovo refrigerante è 1,6 volte superiore rispetto al refrigerante convenzionale (R22), in tal modo è essenziale unʼinstallazine / manutenzione corretta.

• Mai refrigerante di uso tranne R410A in un condizionatore dellʼaria che è destinato per funzionare con R410A.

• Lʼolio di POE o PVE è usato come lubriﬁ cante per il compressore R410A, che è differente dallʼolio minerale usato per il compressore R22. Durante installazione o lʼassistenza, la precauzione supplementare deve essere presa per non esporre il sistema di R410A troppo lungo ad aria umida. Lʼolio residuo di POE o PVE nelle condutture e i componenti possono assorbire lʼumidità dellʼaria.

• Impedire mischarging, il diametro dellʼoriﬁ cio di servizio sulla valvola del chiarore è differente da quello di R22.

• Usi gli attrezzi ed i materiali esclusivamente per il refrigerante

R410A. Gli attrezzi esclusivamente per R410A sono valvola molteplice, tubo ﬂ essibile caricantesi, manometro, rivelatore della perdita del gas, attrezzi del chiarore, chiave da coppia di torsione, pulsometro e cilindro del refrigerante.

• Poichè un condizionatore dellʼaria di R410A subisce lʼpiù

alta pressione che le unità R22, è essenziale per scegliere correttamente i tubi di rame. Mai diluente di rame dei tubi dellʼutente che 0,8mm anche se sono disponibili nel mercato.

• Se il gas del refrigerante propaga durante lʼinstallazione/

servicing, sia sicuro arieggiare completamente. Se il gas refrigerant entra in contatto con fuoco, un gas tossico può accadere.

• Nellʼinstallare o rimuovendo un condizionatore dellʼaria, non

lasci che lʼaria o lʼumidità rimanga nel ciclo refrigerant.

• Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della vite.

• Un serraggio eccessivo può danneggiare le viti terminali.

• Non collegare cavi elettrici di misura divesa allo stesso terminale.

• Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio della centralina.

4-17

Italiano

SPURGO E RICARICA

Lʼintervento di vuoto è necessario per eliminare tutta lʼumidità e lʼaria presenti nel sistema. La serie Unità per Esterni II è dotata di raccorderia per valvole svasate.

Aspirazione Delle Tubazioni E DellʼUnità Interna

Fatto salvo per lʼunità esterna prevaricata con refrigerante, lʼunità interna e le tubature di collegamento del refrigerante devono essere privi dʼaria, in quanto lʼaria umida che rimane nel ciclo del refrigerante può causare guasti al compressore.

• Rimuovere i tappi della valvola e del porto di servizio.

• Collegare il centro della valvola del collettore alla pompa di estrazione.

• Collegare la valvola del collettore alla bocchetta di servizio della valvola a 3 vie.

• Avviare la pompa di estrazione. Far spurgare per 30 minuti circa. Il tempo di spurgo varia a seconda della capacità della pompa di estrazione. Controllare che lʼago della valvola del collettore si sia portata su –760mmHg.

Cautela

• Se lʼago non si sposta su –760mmHg, controllare che non ci siano perdite di gas (utilizzando il rivelatore di refrigerante) in prossimità del collegamento svasato del blocco interno ed esterno e riparare la perdita prima di procedere.

• Chiudere la valvola del collettore e spegnere la pompa di estrazione.

• Sul blocco esterno, aprire la valvola di aspirazione a (3 vie) e la valvola per il liquido a (2 vie) in senso antiorario con una brugola di 4mm.

Operazioni Di Carica

Tale operazione deve essere effettuata utilizzando il cilindro del gas e una bilancia di precisione. Il gas refrigerante viene introdotto nellʼunità esterna tramite la bocchetta di servizio della valvola aspirante.

• Rimuovere il tappo della bocchetta di servizio.

• Collegare il collettore a bassa pressione alla bocchetta di aspirazione del serbatoio cilindrico e chiudere il collettore ad alta pressione. Spurgare lʼaria dal tubo ﬂ essibile.

• Mettere in funzione il condizionatore.

• Aprire il cilindro del gas e la valvola del collettore a bassa pressione.

• Quando la quantità richiesta di refrigerante è stata pompata nellʼimpianto, chiudere la valvola del collettore a bassa pressione e la valvola del cilindro del gas.

• Scollegare il tubo ﬂ essibile dalla bocchetta di servizio. Rimettere il tappo della bocchetta di servizio.

Condotti del refrigerante

Valvola a 3 vie del blocco esterno

Brugola

Bocchetta di servizio

Dadi Di Svaso

INDICATORE DELLA PRESSIONE ALTA

COLLETTORE CON MANOMETRO

INDICATORE DELLA PRESSIONE BASSA

MANOPOLA ALTA (SEMPRE CHIUSA)

TUBO DI CARICAMENTO

-760mmHg

MANOPOLA BASSA

TUBO DI CARICAMENTO

ADATTATORE DELLA POMPA DI ASPIRAZIONE PER LA PREVENZIONE DEL RIFLUSSO

VALVOLA DI RITEGNO

VALVOLA LIQUIDI

INDICATORE DELLA PRESSIONE ALTAINDICATORE DELLA PRESSIONE BASSA

COLLETTORE CON MANOMETRO

-760mmHg

MANOPOLA BASSA

MANOPOLA ALTA (SEMPRE CHIUSA)

TUBO DI CARICAMENTO

VALVOLA DI RITEGNO

VALVOLA

LIQUIDI VALVOLA DE GAS (A 3 VIE)

CONFIGURAZIONE DELLO SPURGO DELLʼARIA ATTRAVERSO CON IL CARICAMENTO

VALVOLA DE GAS (A 3 VIE)

4-18

Come mostra la ﬁ gura sopra, si consiglia di spostare lʼunità afferrando la presa sinistra e destra. Mettere le mani nellʼangolo per evitare di deformare lʼalloggiamento.

Figura 1

Per comodità sono disponibili 4 opzioni di direzione (w, x, y, z) (vedere ﬁ gura 2a) per il collegamento della tubatura. Eseguendo 2 tacche con una sega di metallo è possibile lʼinstallazione come mostra la ﬁ gura 2a. Per la connessione del tubo verso il basso (vedere ﬁ gura 2b) praticare un foro trapanando la zona al centro attorno al foro. Per questo processo si consiglia di usare un trapano di Ø6mm (vedere ﬁ gura 2c). Dopo aver completato il processo di foratura, si consiglia di applicare una vernice al bordo e alle superﬁ ci circostanti per prevenire la ruggine.

1. Gestione

2. Condotti del refrigerante

Coprire i fori di passaggio dei tubi con materiale isolante per nascondere tutte le distanze e impedire a piccoli animali o insetti ci entrare nellʼunità esterna provocando cortocircuiti nella cassetta di controllo.

4. Carica refrigerante Nel caso sia necessaria al completa ricarica del refrigerante, è obbligatorio lo svuotamento attraverso lʼattacco di servizio; non usare lʼattacco della valvola di arresto in questo caso perché lo svuotamento attraverso esso non può essere eseguito completamente. Le unità esterne hanno 1 attacco sulla tubatura. Si trova tra lo scambiatore di calore e la valvola a 4 vie.

5. Operazione di pompaggio Durante lʼoperazione di pompaggio mai bypassare lʼinterruttore di bassa pressione o il sensore di bassa pressione. Prima dellʼoperazione di pompaggio lʼalimentazione deve essere disattivata. Dopo aver aperto il pannello frontale, coprire la scheda elettronica e la morsettiera con un foglio isolante per evitare shock elettrici in caso di contatto accidentale con le parti SOTTO TENSIONE. Non lasciare lʼunità incustodita se il pannello frontale è aperto. Chiudere il pannello frontale prima di lasciare lʼunità esterna. Accendere lʼalimentazione ed eseguite lʼoperazione di pompaggio seguendo le fasi riportate sul pannello frontale.

6. Cablaggio elettrico

Figura 4

Fissare il cavo di terra alla piastra di collegamento della valvola di arresto (vedere ﬁ gura 4) in modo che non scivoli. Assicurare che la copertura anteriore non si sollevi dopo la ﬁ ne delle operazioni di cablaggio. Chiudere bene la copertura anteriore.

Figura 2a

Figura 2b

Figura 2c

3. Attenzione nella gestione dellʼattacco di servizio Per poter recuperare tutto il refrigerante che resta nel tubo di carica, usare sempre un tubo ﬂ essibile con alberino a spinta e valvola. Dopo stringere lʼangolo della valvola in posizione con una coppia di serraggio: 11,5~13,9N.m

Figura 3

LE INFORMAZIONI CHE SEGUONO SONO APPLICABILI SOLO A 5SLY40/50/60FR

Quando i cavi sono instradati dallʼunità, con un manicotto di protezione per i condotti possono essere inseriti nel foro. Se non cʼè condotto per i cavi proteggerli con tubi in vinile per impedire che vengano tagliati dai bordi taglienti del foro.

1 Cablaggio alimentazione e ﬁ lo di terra 2 Cablaggio di interconnessione

Figura 5

4-19

Italiano

20 18

-10

-15

-20-20 10 15 20 25 27 30

50 46 43 40

-10

10 14 15 19 20 23 25

RAFFREDDAMENTO RISCALDAMENTO

TEMP. INTERNA WB (˚C) TEMP. INTERNA DB (˚C)

DB: Termometro asciutto WB: Termometro bagnato

TEMP. ESTERNA. DB (˚C)

TEMP. ESTERNA. WB (˚C)

RANGE DI FUNZIONAMENTO

4-20

LʼINDICATORE ACCENDE

Diagnosi dei guasti

SPIA LED

DescrizioneVerde Rosso

A1234

NORMALE ERRORE DʼINSTALLAZIONE ANTIGELO (ALTRE STANZE) SURRISCALDAMENTO DEL TERMODISPERSORE

ERRORE IPM/ERRORE IGBT GAS INSUFFICIENTE SOVRACORRENTE ENTRATA CA ERRORE DI AVVIAMENTO DEL COMPRESSORE ERRORE DI COMUNICAZIONE (PCB DI CONTROLLO ESTERNO E PCB IPM) ERRORE DELLA VALVOLA A 4 VIE FUORI PORTATA DELLA TENSIONE CC BLOCCO DEL MOTORE COMPRESSORE/COMPRESSORE SOVRACCARICO SURRISCALDAMENTO DEL TUBO DI SCARICO

SCAMBIATORE ANTIGELO (RAFFREDDAMENTO)/CALORE (RISCALDAMENTO) SURRISCALDAMENTO DELLO SCAMBIATORE DI CALORE ERRORE DEL SISTEMA DEL SENSORE DEL COMPRESSORE ERRORE DI RILEVAMENTO DEL FEEDBACK DEL COMPRESSORE ERRORE DEL SENSORE DI CORRENTE CA TERMISTORE DELLʼARIA ESTERNA IN CORTO/APERTO TERMISTORE DEL TUBO DI SCARICO DEL COMPRESSORE IN CORTO/

APERTO/FUORI POSTO TERMISTORE DELLO SCAMBIATORE DI CALORE ESTERNO IN CORTO/APERTO TERMISTORE DEL TUBO DEL LIQUIDO IN CORTO/APERTO TERMISTORE DEL TUBO DEL GAS IN CORTO/APERTO TERMISTORE DEL TERMODISPERSORE IN CORTO/APERTO

SURRISCALDAMENTO DELLA SCATOLA DI CONTROLLO ESTERNA ERRORE DEL PCB ESTERNO BLOCCO MOTORE VENTOLA CC ESTERNO

Il LED dellʼunità esterna indica la condizione di funzionamento del sistema.:

Se si veriﬁ ca un errore, contattare il più vicino rivenditore di zona o personale di servizio qualiﬁ cato. Non tentare di risolvere da soli il problema dellʼunità. Per richieste di pezzi di ricambio contattare il proprio rivenditore autorizzato.

Legenda

Lampeggia Fuori Di Su

5SLY28CR

5-1

Español

Unidad interior 5CCY10/15/20/25C/CR

Traducción de las instrucciones originales

D C

ESQUEMA Y DIMENSIONES

Dimensión

Modelo

AB C DEFGHIJKLMN O

Unidad interior 5CCY28/38CR

Todas las dimensiones están en mm

Dimensión

Modelo

ABCDE FGH I J KLMN

5CCY28CR 372 1001 959 920 410 285 600 339 121 213 54 100 237 216 5CCY38CR 371 1306 1264 1225 563 305 638 401 182 233 207 155 248 241

AAK

G H

5-2

Unidad Exterior 5SLY10/15D/DR

Unidad interior 5CCY50/60CR

Dimensión

Modelo

ABCD E FGHI J K LMN

5CCY50CR 359 1369 1326 1287 593,5 378 541 256 173 306 255,5 160,5 248 220 5CCY60CR 359 1569 1526 1487 693,5 378 541 256 173 306 355,5 160,5 248 220

Dimensión

Modelo

ABCDE FGH I J K

5SLY10/15D/DR 765 12 550 285 8 311 13 29,5 574 105,5 490

5-3

Español

Unidad Exterior 5SLY28CR

GRR

OMN

Dimensión

Modelo

ABCDE FGH I J KLMNOPQRSTU

5SLY28CR 940 348 753 855 392 733 603 328 303 370 362 448 190 80 58 180 32 126 32 15 23

KLL

Todas las dimensiones están en mm

Unidad Exterior 5SLY20/25C/CR

Dimension

Modelo

ABCDE FGH I J KLMNO

5SLY20/25C/CR 855 730 328 520 182 44 93 149 101 113 603 126 164 17 47

Dimension

Modelo

PQRS T

5SLY20/25C/CR 32 3 237375

5-4

Unidad Exterior 5SLY40/50/60FR

AB AC AD

AFAG

Dimensión

Modelo

ABCDE FGH I J KLMN

5SLY40/50/60FR

900 1374 30 24 60 89 142 89 19 54 95 423 430 95

OPQRSTUVWXYZ

54 19 89 145 84 55 55 223 148 13 52 67

AA AB AC AD AE AF AG AH AI AJ AK AL AM AN

350 140 620 140 30 320 30 59 43 40 94 117 102 70

AO AP AQ AR AS AT AU

45 376 191 70 58 16 16

Todas las dimensiones están en mm

5-5

Español

PRECAUCIONES DE SEGURIDAD

! ADVERTENCIA ! PRECAUCIÓN

• La instalación y el mantenimiento deben ser realizador por personas caliﬁ cadas que estén familiarizadas con el código y los reglamentos locales y que tengan experiencia en este tipo de equipo.

• Todo el cableado de campo debe instalarse de acuerdo al reglamento de cableado nacional.

• Antes de comenzar la instalación eléctrica de acuerdo con el diagrama de cableado, asegúrese de que el voltaje nominal de la unidad se corresponde con el de la place de identiﬁ cación.

• La unidad debe estar PUESTA A TIERRA para evitar posibles peligros debidos a fallas del aislamiento.

• Ningún cable eléctrico debe tocar el conducto de refrigeración ni ninguna parte móvil de los motores de ventilación.

• Antes de iniciar la instalación o reparación de la unidad, asegúrese de que ha sido apagara (OFF).

• Desconéctela de la fuente de energía principal antes de una revisión de la unidad de acondicionador de aire.

• NO tire del cable de energía cuando esté en funcionamiento. Esto puede causar graves sacudidas lo que puede producir un incendio.

• Mantenga las unidades interiores y exteriores, el cable de corriente y el cableado de transmisión, como mínimo a 1 metro de las TVs y radios, para evitar imágenes distorsionadas y estáticas. {Dependiendo del tipo y fuente de ondas eléctricas, se mostrarán estáticas incluso a más de 1m de distancia}.

Asegúrese de seguir durante la instalación los siguientes puntos importantes.

• No instalar la unidad ahí donde pueda haber fuga de gas inﬂ amable.

Si el gas se escapa y se acumula alrededor de la unidad, podría

iniciarse un incendio.

• Asegúrese de que la tubería de desagüe está conectada

correctamente.

Si la tubería de desagüe no está conectada correctamenta se

puede producir una fuga de agua que mojaría los muebles.

• No sobrecargar la unidad.

Esta unidad está pre-cargada en fábrica. Su sobrecarga ocasionará sobre-corrinte o rotura del

compresor.

• Asegúrese de que el panel de la unidad vuelve a cubrirla bien

colocado o de cualquier reparación.

Un panel mal sujetado hará que la unidad haga ruido al

funcionar.

• Los extremos aﬁ lados y superﬁ cies de la bobina son lugares

potenciales que podrían provocar peligro de lesiones.

Evite todo contacto con estas partes.

•

Antes de desenchufar la fuente de energía, coloque el

interruptor de control remoto ON/OFF en posición “OFF” para impedir la molesta activación de la unidad. Si no es así, los ventiladores de la

unidad empezarán a girar automáticamente cuando se restablezca la corriente, signiﬁ cando un peligro para el personal técnico o para el usuario.

• No opere aparatos de calor cerca de la unidad de aire acondicionado. Esto podría derretir el panel de plástico o deformarlo como resultado del calor excesivo.

• No instale las unidades en o cerca de la puerta.

• No opere aparatos de calor cerca de la unidad de aire

acondicionado ni los utilice en una habitación donde haya aceite mineral, vapor de aceite ya que eso puede provocar que una pieza de plástico se derrita o deforme como resultado del calor excesivo o de una reacción química.

• Cuando la unidad se utilice en la cocina, evite que entre harina en la zona de aspiración de la unidad.

• Esta unidad no es adecuada para su uso en fábricas donde haya niebla de aceite cortante o haya polvo de acero o en zonas donde el voltaje ﬂ uctúe mucho.

• No instale las unidades en un lugar como un muelle caliente o una planta reﬁ nadora de petróleo donde haya gases sulfúricos.

• Asegúrese de que el color de los cables de la unidad exterior y de las marcas de la terminal son iguales a los de la unidad interior respectivamente.

• IMPORTANTE: NO INSTALE O UTILICE LA UNIDAD DE AIRE ACONDICIONADO EN UNA HABITACIÓN DE LAVANDERÍA.

• No utilice cables con líos o junturas para la alimentación entrante.

• Evite el contacto directo de cualquier limpiador de tratamiento de serpentín en la parte plástica. Esto podría provocar deformaciones en la parte plástica como resultado de una reacción química.

• Para cualquier duda sobre piezas de recambio, póngase en contacto con su proveedor autorizado.

• El equipamiento no es aplicable para un ambiente potencialmente explosivo.

Este manual facilita instrucciones de instalación que garantizan un seguro y buen funcionamiento de la unidad de aire acondicionado. Es posible que sea necesario realizar un ajuste especial para adecuarse a los requisitos locales. Por favor, antes de usar su equipo de aire acondicionado, lea cuidadosamente este manual de instrucciones, y consérvelo para futuras consultas. Este aparato está diseñado para ser utilizado por especialistas o usuarios formados, en tiendas, industria ligera y en granjas, o para uso comercial por personas no expertas.

MANUAL DE INSTALACIÓN

AVISO

Requisitos para la eliminación

Su acondicionador de aire está marcado con este símbolo. Esto signiﬁ ca que los productos eléctricos y electrónicos no deben mezclarse con el resto de residuos domésticos no clasiﬁ cados.

No intente desmontar el sistema usted mismo: El desmantelamiento del acondicionador de aire, así como el tratamiento del refrigerante, aceite y otros componentes, debe ser efectuado por un instalador competente de acuerdo con las normas locales y nacionales aplicables.

Los acondicionadores de aire deben ser tratados en instalaciones especializadas para su reutilización, reciclaje y recuperación. Al asegurarse de desechar este producto de la forma correcta, está contribuyendo a evitar posibles consecuencias negativas para el entorno y para la salud de las personas. Contacte, por favor, con el instalador o con las autoridades locales para obtener más información.

Las pilas del control remoto deben extraerse y eliminarse por separado y de acuerdo con la normativa local y nacional aplicable.

5-6

Información importante en relación al refrigerante utilizado

Este producto contiene los gases invernaderos ﬂ uorados regulados por el Protocolo de Kioto. No vierta gases a la atmósfera. Tipo de refrigerante: R410A

Valor GWP

(1)

: 1975

(1)

GWP = global warming potential (potencial de calentamiento global)

Rellene con tinta indeleble,

n 1 la carga de refrigerante de fábrica del producto, n 2 la cantidad adicional de refrigerante cargado en campo y n 1 + 2 la carga total de refrigerante

en la etiqueta de carga de refrigerante suministrada con el producto. La etiqueta rellenada debe pegarse cerca de la conexión de carga del producto (p.ej. al dorso de la tapa de servicio).

1 carga de refrigerante de fábrica del producto:

véase placa de especiﬁ caciones técnicas de la unidad

(2)

2 cantidad adicional de refrigerante cargado en campo 3 carga total de refrigerante 4 contiene gases ﬂ uorados de efecto invernadoro regulados por el Protocolo de Kioto 5 unidad exterior 6 cilindro del refrigerante y dosiﬁ cador de carga

(2)

En el caso de sistemas de multiples unidades interiores, sólo debe pegarse 1 etiqueta*, en la cual debe ﬁ gurar la carga total

de refrigerante de fábrica de todas las unidades de interior conectadas en el sistema refrigerante. Puede ser necesario realizar inspecciones periódicas para localizar fugas de refrigerante, dependiendo de la legislación europea

o local vigente. Contacte, por favor, con su distribuidor local para obtener más información. * en la unidad exterior

IMPORTANTE

5-7

Español

Aislamiento termal

Envuelva el tubo aislado con la cinta de acabado de abajo a arriba

Tubo de drenaje

Conducto de suministro

Conducto de retorno

Colgador

DIAGRAMMA DE LA INSTALACIÓN

Entrada de Aire

Descarga de Aire

Unidad interior

Unidad exterior

5-8

La unidad interior debe ser instalada de forma que no haya ningún corto circuito de la descarga de aire frío. Respecte la separación de la instalación. No ponga la unidad de interior donde haya luz solar directa sobre la unidad. La posición es conveniente para la instalación del drenaje y las tuberías y ha de tener una distancia grande entre una puerta y la unidad.

Montaje de techo cerrado

• Utilice el colgador suministrado con la unidad.

• Asegúrese de que el techo es suﬁ cientemente fuerte para aguantar el peso.

Proporcionar separación para facilitar el servicio y el ﬂ ujo de aire óptimo como se muestra en el diagrama.

300mm* o más

300mm o más

10mm

Suministro de campo

Arandela para montura para colgar (incluida)

Apretar

Ver detalle A

Lado de entrada de aire

Cinta de aluminio (suministro de campo)

Lado de salida de aire

Cinta de aluminio (suministro de campo)

Material aislante (suministro de campo)

* Pueden más pequeños de 300 mm si el techo es extraíble

Detalle A

Distancia central del eje (ver esquema abajo)

INSTALACIÓN DE LA UNIDAD INTERIOR

5CCY A mm (pulgada) L mm (pulgada)

10/15C/CR 881 (34,7) 225 (8,9)

20C/CR 1041 (41,0) 225 (8,9) 25C/CR 1176 (46,3) 225 (8,9)

28CR 959 (37,8) 339 (13,3) 38CR 1264 (49,8) 401 (15,8) 50CR 1326 (52,2) 266 (10,5) 60CR 1526 (60,1) 266 (10,5)

Suelo

Techo

2300mm o más

5-9

Español

• La tubería de drenaje ha de estar instalada como se muestra en el diagrama (ver diagrama arriba) para evitar daños provocados por fugas y condensación.

• Para obtener el mejor resultado, guarde la tubería lo más corta posible. Incline la tubería a un ángulo para mejorar el ﬂ ujo.

• Asegúrese de que la tubería de drenaje está aislada con seguridad.

• Es necesario proporcionar un codo de desagüe en la salida de drenaje para aliviar la presión que existe dentro de la unidad comparado con la presión atmosférica externa cuando la unidad esta en funcionamiento. El codo de desagüe es para evitar la posibilidad de salpicaduras o un olor.

• Las tuberías han de estar lo más rectas posibles para una limpieza mas fácil y para evitar la acumulación de suciedad y las ruinas.

• Lleve a cabo una prueba de drenaje de agua después de que se complete la instalación. Asegúrese de que el ﬂ ujo de drenaje es suave.

• En entornos húmedos, utilice una bandeja de drenaje extra para cubrir el área entera de la unidad interior.

Trabajo de tubería de drenaje oculta en techo

Unidad: mm

10 mm (0,39")

Inclinación

Parte inferior

de la unidad

Aislar con seguridad

100

Correa de drenaje

o más

No dejar sobre agua

5-10

• La unidad exterior se ha de instalar de tal modo que evite cortocircuitos del aire caliente descargado o obstrucción del ﬂ ujo de aire suave. Siga el espacio de instalación indicado en las imágenes abajo. Seleccione el lugar más frio posible donde el aire de entrada no sea superior a la de la temperatura exterior.

• Cuando haya una pared u otro obstáculo que obstruya la circulación del aire de entrada o salida de la unidad exterior, siga las instrucciones de instalación de abajo.

• Para cualquiera de los modelo de instalación, la altura de la pared del lado de salida ha de ser de 1200mm o inferior.

5SLY10/15D/DR y 5SLY20/25C/CR

Más de 50 Más de 100

Vista lateral

Vista superior

Más de 50

Más de 50 Más de 50

Más de 150

Más de 100

Más de 150

Más de 300

Unidad: mm

INSTALACIÓN DE LA UNIDAD DE EXTERIOR

Más de 100 Más de 350

Más de 50

Vista superior

Vista lateral

Más de 100

Más de 350

Más de 100

Más de 350

Unidad: mm

5SLY28CR

1200 ou

menos

Más de 50

Pared a un lado Pared a dos lados

Pared a tres lados

Pared a un lado Pared a dos lados

Pared a tres lados

5-11

Español

Pared a 1 lado del obstáculo

! PRECAUCIÓN

• No instale la unidad a una altura superior a 2000m. para el interior y exterior.

5SLY40/50/60FR

Más de 100

Más de 500

Más de 100

Más de 500

• Deje más espacio para la instalación arriba con un obstáculo adicional en la parte superior e instalación en serie.

Unidad: mm

Vista superior

Vista lateral

Pared a un lado

5-12

Instalación De Tuberías y Tecnica De Abocinamiento

No use tuberías de cobre dañadas o contaminadas. Si se ha expuesto alguna tubería, evaporador o condensador o ha estado abierto durante 15 segundos o más, el sistema ha de aspirarse. Generalmente, no retire los plásticos, tapones de goma y tuercas de latón de las válvulas, empalmes, tubos y serpentines hasta estar preparado para su conexión.

Si es necesario algún trabajo de cobresoldadura, asegúrese de hacer pasar gas nitrógeno a través de los tubos y juntas mientras realiza el trabajo de soldadura. De este modo, se evitará la formación de hollín en las paredes interiores de los tubos de cobre.

Corte la tubería paso a paso, haciendo avanzar la cuchilla del cortador de tubos lentamente. Un exceso de fuerza y un corte profundo producirían una mayor deformación de la tubería y, por lo tanto, más rebabas. Véase la Fig. A.

Retire las rebabas de los bordes cortados de las tuberías con un extractor, como se muestra en la Fig. B. Así evitará una irregularidad en las caras abocinadas que resultaría en una fuga de gas. Sujete el tubo por su parte superior y la herramienta quitarrebabas en la posición inferior para evitar que las virutas metálicas se introduzcan en el tubo.

•

Inserte las tuercas abocinadas, montadas sobre las partes de la conexión tanto de la unidad de interior como de la unidad de exterior, en las tuberías de cobre.

La longitud exacta de la tubería que sobresale del bloque de estamparse determina mediante una herramienta de abocinamiento. Véase la Fig. C

Fije la tubería ﬁ rmemente sobre la matriz de abocinamiento. Alinee los centros de la matriz de abocinamiento y del punzón de abocinamiento, y apriete entonces el punzón de abocinamiento completamente.

Conexión De Las Tuberías A Las Unidades

Alinee el centro de la tubería y apriete suﬁ cientemente la tuerca abocinada con los dedos. Véase la Fig. D

Finalmente, apriete la tuerca abocinada con la llave dinamométrica hasta que la llave haga “clic”.

Al apretar la tuerca abocinada con la llave dinamométrica, asegúrese de que aprieta en el sentido indicado por la ﬂ echa de la llave.

La conexión de tubería de refrigerante están aisladas por poliuretano de celda cerrada.

•

1/4t

Corte del tubo de cobre

Tubo de cobre

Fig. A

Ø Tubo, D A (mm)

Pulgada mm Imperial

(Tipo tuerca de mariposa)

Rigido

(Tipo de acoplamiento)

1/4" 6,35 1,3 0,7 3/8" 9,52 1,6 1,0 1/2" 12,70 1,9 1,3 5/8" 15,88 2,2 1,7 3/4" 19,05 2,5 2,0

TUBERÍA DE REFRIGERANTE

Longitud de tubería permitida

Cuando la longitud del tubo sea demasiado larga, se reducirán la capacidad y la ﬁ abilidad. Como resultado, eso puede dañar el compresor. Escoger siempre el trayecto más corto y atenerse a las indicaciones provistas en la siguiente tabla:

Interior 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR 5CCY28CR Exterior 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR 5SLY28CR Longitud máxima permitida, m 15 15 30 30 50 Elevación máxima permitida, m 10 10 10 10 30

Tamaño de la tubería de líquido, mm / (pulg)

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

6,35

(1/4")

9,52

(3/8")

Tamaño de la tubería de gas, mm / (pulg)

9,52

(3/8")

12,70

(1/2")

12,70

(1/2")

15,88 (5/8")

15,88

(5/8")

Carga adicional de refrigerante g/m (para longitud de tubería superior a 7,5m)

20 20 20 20 50

Interior 5CCY38CR 5CCY50CR 5CCY60CR Exterior 5SLY40FR 5SLY50FR 5SLY60FR Longitud máxima permitida, m 75 75 75 Elevación máxima permitida, m 30 30 30

Tamaño de la tubería de líquido, mm / (pulg)

9,52

(3/8")

9,52

(3/8")

9,52

(3/8")

Tamaño de la tubería de gas, mm / (pulg)

15,88 (5/8")

15,88

(5/8")

15,88 (5/8")

Carga adicional de refrigerante g/m (para longitud de tubería superior a 30m)

50 50 50

5-13

Español

SIG

Tubo de cobre

Bloque de estampar

Fig. B

Retirar las rebabas

Fig. C

Fig. D

Tubo Abocinado

Junta abocinada

Tuerca abocinada

Tubería de interior

Llave dinamométrica

Llave de tuercas

Tamaño de la Tubería, mm (pulg) Par (Nm) / (pies-libras)

6,35 (1/4") 18 (13,3)

9,52 (3/8") 42 (31,0) 12,70 (1/2") 55 (40,6) 15,88 (5/8") 65 (48,0) 19,05 (3/4") 78 (57,6)

Tiene que haber una desconexión en todos los polos en el suministro de corriente con una separación de contacto de al menos 3 mm.

IMPORTANTE: * Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser veriﬁ cados y seleccionados a

ﬁ n de que cumplan con los códi gos y reglamentos locales y/o nacionales. También están sujetos al tipo de instalación

y al tamaño de los conductores.

** Compruebe el voltaje adecuado en la etiqueta de características del aparato.

El cabel del enchufe

Regleta de terminales unidad de exterior

Regleta de terminales unidad de interior

Cable De

Interconexión

CONEXIÓN DEL CABLEADO ELÉCTRICO

Modelo Interior 5CCY10C/CR 5CCY15C/CR 5CCY20C/CR 5CCY25C/CR

Exterior 5SLY10D/DR 5SLY15D/DR 5SLY20C/CR 5SLY25C/CR

Margen de la tensión** Interior

220V - 240V/1Ph/50Hz + !

Exterior

220V - 240V/1Ph/50Hz + !

Tamaño del cable de alimentación* mm

Número de conductores

1,5

2,5

Tamaño del cable de interconexión* mm

Número de conductores

1,5

2,5

Fusible de retardo recomendado* A

15 15 20 20

5CCY10/15C/CR - 5SLY10/15D/DR 5CCY20/25C/CR - 5SLY20/25C/CR

5-14

SIG

Tiene que haber una desconexión en todos los polos en el suministro de corriente con una separación de contacto de al menos 3 mm.

5CCY38CR - 5SLY40FR (1 Fase) 5CCY50/60CR - 5SLY50/60FR (1 Fase)

El cabel del enchufe

Regleta de terminales unidad de exterior

Regleta de terminales unidad de interior

Cable De

Interconexión

Modelo Interior 5CCY38CR 5CCY50CR 5CCY60CR

Exterior 5SLY40FR 5SLY50FR 5SLY60FR

Margen de la tensión** Interior

220V - 240V/1Ph/50Hz + !

Exterior

220V - 240V/1Ph/50Hz + !

Tamaño del cable de alimentación* mm

Número de conductores

6 3

Tamaño del cable de interconexión* mm

Número de conductores

1,5

Fusible de retardo recomendado* A

32 32 32

5CCY28CR - 5SLY28CR

Regleta de terminales unidad de exterior

Regleta de terminales unidad de interior

Cable De

Interconexión

Modelo Interior 5CCY28CR

Exterior 5SLY28CR

Margen de la tensión** Interior

220V - 240V/1Ph/50Hz + !

Exterior

220V - 240V/1Ph/50Hz + !

Tamaño del cable de alimentación* mm

Número de conductores

2,5

Tamaño del cable de interconexión* mm

Número de conductores

1,5

Fusible de retardo recomendado* A

El cabel del enchufe

5-15

Español

5CCY38CR - 5SLY40FR (3 Fase) 5CCY50/60CR - 5SLY50/60FR (3 Fase)

Power Supply Cable

L1 L2 L3

Tiene que haber una desconexión en todos los polos en el suministro de corriente con una separación de contacto de al menos 3 mm.

Modelo Interior 5CCY38CR 5CCY50CR 5CCY60CR

Exterior 5SLY40FR 5SLY50FR 5SLY60FR

Margen de la tensión** Interior

220V - 240V/1Ph/50Hz +

Exterior

380V - 415V/3N~/50Hz +

Tamaño del cable de alimentación* mm

Número de conductores

4 5

Tamaño del cable de interconexión* mm

Número de conductores

1,5

Fusible de retardo recomendado* A

20 20 20

El cabel del enchufe

Regleta de terminales unidad de exterior

Regleta de terminales unidad de interior

Cable De

Interconexión

5-16

PRECAUCIONES ESPECIALES AL OCUPARSE DE LA UNIDAD DE R410A

Aplique manguitos de aislamiento

Terminal redondo preformado

Conductor eléctrico

• Todos los alambres deben estar conectados ﬁ rmemente.

• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.

• El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.

• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.

• Asegúrese de no aplicar presión externa a los conectores y cables del borne.

• Asegúrese de que todas las cubiertas se ﬁ jen correctamente para evitar cualquier espacio.

• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables siguiendo las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).

Conecte cables del mismo calibre a ambos lados.

No conecte cables del mismo calibre a un lado.

No conecte cables de distinto calibre.

R410A es un refrigerante nuevo de HFC que no daña la capa de ozono. La presión de funcionamiento de este refrigerante nuevo es 1.6 veces más alta que el refrigerante convencional(R22), o sea que es esencial una instalación/ servicio apropiado.

• Nunca refrigerante del uso con excepción de R410A en un acondicionador de aire que se diseña para funcionar con R410A.

• El aceite de POE o PVE se utiliza como lubricante para el compresor de R410A, que es diferente del aceite mineral usado para el compresor R22. Durante la instalación o el mantenimiento, la precaución adicional se debe tomar para no exponer el sistema de R410A demasiado largo al aire húmedo. El aceite residual de POE o PVE en la tubería y los componentes pueden absorber la humedad del aire.

• Evitar mischarging, el diámetro del puerto del servicio enla válvula de la llamarada es diferente de el de R22.

• Utilice las herramientas y los materiales exclusivamente

para el refrigerante R410A. Las herramientas para R410A son exclusivamente válvula mulʼtiple, manguera de carga, manómetro de presión, detector del escape del gas, herramientas de la llamarada, llave de esfuerzo de torsión, bomba de vacío y cilindro del refrigerante.

• Pues un acondicionador de aire de R410A incurre en una

presión más alta que las unidades R22, es esencial elegir las pipas de cobre correctamente. Nunca deluente de cobre de las pipas del usuario que 0,8mm aunque están disponibles en el mercado.

• Si el gas del refrigerante se escapó durante la instalación/

servicing, sea seguro ventilar completamente. Si el gas refrigerante viene en contacto con el fuego, un gas venenoso puede ocurrir.

• Al instalar o quitando un acondicionador de aire, no

permita que el aire o la humedad permanezca en el ciclo refrigerante.

• Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar lacabeza del tornillo.

• Si se ajusta demasiado se pueden dañar los tornillos del borne.

• No conecte cables de diferente calibre al mismo borne.

• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.

5-17

Español

ASPIRACIÓN Y CARGA

La aspiración es necesaria para eliminar toda la humedad y aire del sistema. La unidad exterior serie II contiene ﬁ jaciones con válvulas abocinadas.

Purga de la tubería y la unidad interior

Excepto para la unidad exterior que es precargada con refrigerante, la unidad de interior y los tubos de conexión refrigerantes deben ser purgados de aire porque el aire que contiene la humedad que permanece en el ciclo refrigerante puede hacer funcionar mal al compresor.

• Retirar las tapas de la válvula y del agujero de servicio.

• Conecte el centro del calibrador de carga a la bomba de vacío.

• Conecte el calibrador de carga al oriﬁ cio de servicio de la válvula de 3 vías.

• Arranque la bomba de vacío. Evacue aproximadamente durante 30 minutos. El tiempo de evacuación varía según la capacidad de la bomba de vacío. Asegúrese de que la aguja del calibrador de carga se ha movido hacia -760mmHg.

Precaución

• Si la aguja del calibrador no se mueve a -760mmHg, compruebe las fugas de gas (utilizando detector de refrigerante) en la conexión de tipo abocinada de la unidad interior y exterior y repare la fuga antes de seguir con el siguiente paso.

• Cierre la válvula del calibrador de cambio y pare la bomba de vacío.

• En la unidad exterior, abra la válvula de succión (3 vías) y la válvula líquida (2 vías) (en la dirección contraria a las agujas del reloj) con una llave de 4mm para tornillos hexagonales.

Operación De Carga

Esta operación se debe realizar usando un cilindro de gas y una máquina de pesaje obligatoriamente. La carga adicional se introduce en la unidad de exterior por la válvula de aspiración a través del agujero de servicio.

• Retirar el tapón del agujero de servicio.

• Conecte el lado de baja presión del indicador de carga al centro del puerto de servicio de succión al depósito del cilindro y cierre el lado de alta presión del indicador. Purgue el aire de la manguera de servicio.

• Poner en marcha la unidad de aire acondicionado.

• Abrir la válvula del cilindro de gas y la de cierre de baja presión.

• Cuando se haya bombeado la unidad con la cantidad de refrigerante requerida, cerrar el colector de baja presión y la válvula del cilindro de gas.

• Desconecte la manguera de servicio del puerto de servicio. Volver a colocar la tapa del agujero de servicio.

Tubería de refrigerante

Válvula de 3 vías de la unidad de exterior

Llave allen

Agujero De Servicio

Tuerca abocinada

MANÓMETRO DE ALTA PRESIÓN

CALIBRADOR DE MANÓMETRO

MANÓMETRO DE BAJA PRESIÓN

MANIJA ARRIBA (SIEMPRE CERRADA)

MANGUERA DE CARGA

-760mmHg

MANIJA ABAJO

MANGUERA DE CARGA

ADAPTADOR DE BOMBA DE VACÍO PARA EVITAR FLUJO CONTRARIO

COMPROBAR VÁLVULAS

VÁLVULA DE LÍQUIDO

MANÓMETRO DE ALTA PRESIÓN

MANÓMETRO DE BAJA PRESIÓN

CALIBRADOR DE MANÓMETRO

-760mmHg

MANIJA ABAJO

MANIJA ARRIBA (SIEMPRE CERRADA)

MANGUERA DE CARGA

COMPROBAR

VÁLVULAS VÁLVULA DE LÍQUIDO

VÁLVULA DE GAS (3 VÍAS)

CONFIGURACIÓN DE PURGA DE AIRE MEDIANTE CARGA

VÁLVULA DE GAS (3 VÍAS)

CONFIGURACIÓN DE PURGA DE AIRE MEDIANTE CARGA

5-18

Como indica la ﬁ gura de arriba, se recomienda mover la unidad agarrándola por las empuñaduras izquierda y derecha. Ponga las manos en la esquina para evitar deformar la estructura.

Figura 1

Está disponible un total de 4 opciones de dirección (consulte la figura 2a) para conectar el tubo (w, x, y, z) para su comodidad. Cortando las 2 hendiduras con una sierra metálica posibilitará la instalación, como indican las ﬁ guras 2a. Para poder disponer el tubo de conexión en dirección hacia abajo (consulte la ﬁ gura 2b), haga un agujero ciego perforando por la zona del centro el agujero ciego. Se recomienda usar un taladro de Ø6mm para este proceso (consulte la ﬁ gura 2c). Después de terminar el agujero ciego, se recomienda aplicar pintura de reparación al extremo y superﬁ cies de su alrededor para evitar la oxidación.

1. Manejo

2. Tubería de refrigerante

Cubra los oriﬁ cios de paso del tubo con material aislante para esconder las ranuras y evitar que los animales pequeños o insectos penetren en la unidad exterior, lo que podría provocar cortocircuitos en la caja de control.

4. Refrigerante de carga Para los casos en que se requiera una recarga completa del refrigerante, es obligado realizar una aspiración a través de la parte de servicio, no utilice el puerto de interrupción de la válvula en este caso ya que la aspiración por este puerto no se podría realizar completamente. Las unidades exteriores tienen 1 puerto en la tubería. Se encuentra entre el intercambiador de calor y la válvula de 4 vías.

5. Operación de bombeo Nunca derive el interruptor de baja presión o sensor de baja presión durante la operación de bombeo. Deberá desconectar la alimentación eléctrica antes de la operación de bombeo. Después de abrir el panel frontal, cubra el PCB y el cuadro terminal con la lámina de aislamiento para evitar descargas eléctricas por accidente al tocar las piezas LIVE. No deje la unidad desatendida si el panel frontal está abierto. Cierre el panel frontal antes de abandonar la unidad exterior. Active la alimentación eléctrica y realice la operación de bombeo de acuerdo con los pasos descritos en el panel frontal.

6. Instalación del cableado eléctrico

Figura 4

Fije el cable de conexión a tierra a la placa de colocación de la válvula de interrupción (consulte la ﬁ gura 4) para que no se deslice. Asegúrese de que la cubierta frontal no se levante después de realizar la instalación del cableado. Cierre la cubierta frontal correctamente.

Figura 2a

Figura 2b

Figura 2c

3. Precaución al manejar el puerto de servicio Para poder recuperar todo el refrigerante restante en la manguera de carga, utilice siempre una manguera de carga ﬂ exible con una válvula y un taque. Después, apriete la cubierta de la válvula en su sitio con una llave de torsión: 11,5~13,9N.m

Figura 3

LA INFORMACIÓN DE ABAJO SÓLO SE APLICA A 5SLY40/50/60FR

Cuando los cables estén dirigidos desde la unidad, se puede introducir una lámina de protección para los conductos en el agujero ciego. Si no hay conducto para los cables, proteja los cables con tubos de vinilo para evitar que los extremos puntiagudos del agujero ciego los puedan cortar.

1 Cableado de alimentación eléctrica y cable de conexión

a tierra

2 Cable de interconexión

Figura 5

Acson 5CCY20C, 5CCY20CR, 5CCY25C, 5CCY25CR, 5CCY28CR Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
