ACSO TH331 User Manual

Appareil conforme aux exigences des directives :

2004/108/CE (Compatibilité ElectroMagnétique)

et 2006/95/CE (Sécurité basse tension)

11 bis, boulevard Carnot

81 270 LABASTIDE ROUAIROUX

E-mail : [email protected]

www.acso.fr

Tél : [phone]

Fax : [phone]

SYSTEME DE CHAUFFAGE

*2701975_rev.1*

PAR RAYONNEMENT

MANUEL D'INSTALLATION ET D'UTILISATION

Thermostat électronique pour plancher

TH331

ou plafond rayonnant

Code : 613331

SYSTEME DE CHAUFFAGE

PAR RAYONNEMENT

- 2 -

1- SommaireAvertissements

• Lire attentivement cette notice avant toute
installation.

• L’appareil doit être installé selon les normes en
vigueur.

• Avant toute intervention, veuillez couper le
courant.

• Ne pas essayer de réparer cet appareil vous­même, un service après-vente est à votre
disposition.

• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les
protections et autres accessoires exigés par les
normes.
La norme UTE NF C15-100 et les règles de
l'art doivent être respectées. Il est nécessaire
que les appareils connectés ou environnants ne
créent pas de perturbations trop fortes
(directives 2004/108/CE).

- 3 -

En raison de l’évolution des normes et du matériel, les caractéristiques indiquées
par le texte et les images de ce document ne nous engagent qu’après confirma­tion par nos services.

2- Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.1 Principe du fil pilote (standard GIFAM) . . . . . .5

3- Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . 6

4- Fixation / Raccordement . . . . . . . . . . . . . . . . 7

5- Raccordement . . . . . . . . . . . . . . . . . . . . . . . 8

6- Première mise sous tension . . . . . . . . . . . . . .9

7- Mise en service installateur . . . . . . . . . . . .10

7.1 Choix de la température affichée . . . . . . . . . .10

7.2 Choix de la sonde de régulation . . . . . . . . . . .11

7.3 Valeur basse du limiteur . . . . . . . . . . . . . . . . .11

7.4 Valeur haute du limiteur . . . . . . . . . . . . . . . . .12

7.5 Correction de la mesure de température . . . .12

7.6 Verrouillage accès utilisateur . . . . . . . . . . . . .13

7.7 Choix du type d’installation . . . . . . . . . . . . . . .13

7.8 Historique . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

7.9 Mise en chauffe progressive . . . . . . . . . . . . . .15

7.10 Puissance à piloter . . . . . . . . . . . . . . . . . . . .15

7.11 Sortir du mode installateur . . . . . . . . . . . . . .16

8- Fonctionnement . . . . . . . . . . . . . . . . . . . . . 17

8.1 Choix du mode de fonctionnement . . . . . . . .17

8.2 Réglage des températures de consigne . . . .17

9- Caractéristiques techniques . . . . . . . . . . .19

10- Maintenance . . . . . . . . . . . . . . . . . . . . . . .20

- 5 -- 4 -

2.1 Principe du fil pilote (standard GIFAM)

Le principe du fil pilote permet de sélectionner,
à partir du programmateur PROG6134Z,
le mode de fonctionnement désiré.

Le TH331 régule alors la température
correspondante.

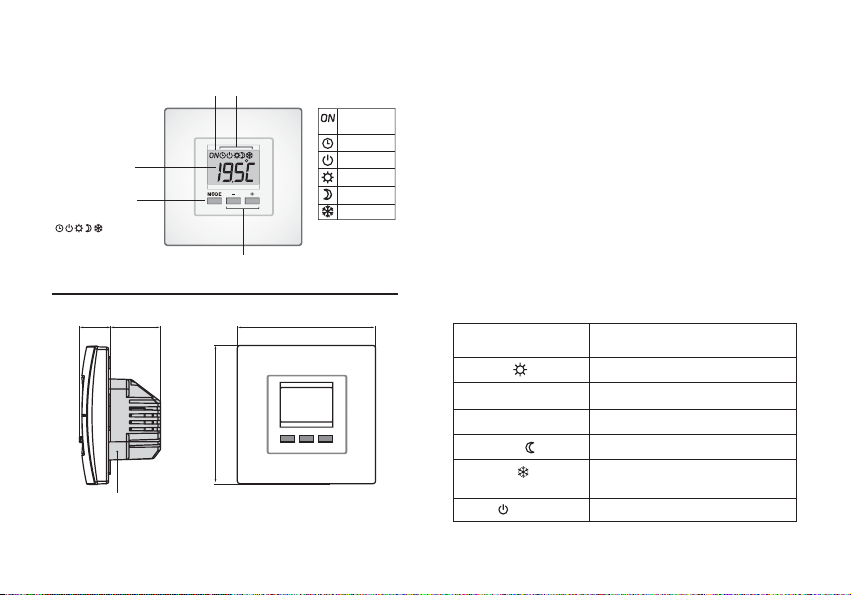

2- Présentation

• Adapté au plancher ou plafond rayonnant
électrique,

• Régulation permanente (proportionnelle intégrale),

• Système simple de pilotage (principe du fil pilote),

• Jusqu’à 6 allures de fonctionnement
(standard GIFAM)

Etat du relais Mode en cours

Température
de consigne
ou température
mesurée par le
thermostat

Choix du mode
de fonctionnement

ou configuration
(installateur)

15 mm 33 mm 80 mm

Partie s'intégrant à l'intérieur
de la boîte d'encastrement

Touches de réglage

80 mm

Demande
de chauffe

Auto

Arrêt

Confort

Economie

Hors Gel

Ordre envoyé

par le programmateur

Confort

Confort- 1°C

Confort- 2°C Réglage du Confort - 2°C

Economie

Hors Gel

Arrêt Arrêt du chauffage

Température correspondante

régulée par le thermostat

Réglage confort (de 5°C à +30°C)

Réglage du Confort - 1°C

Réglage économie (de 5°C à +30°C)

Hors Gel réglable de 5°C à 15°C
(par défaut 7°C)

- 6 - - 7 -

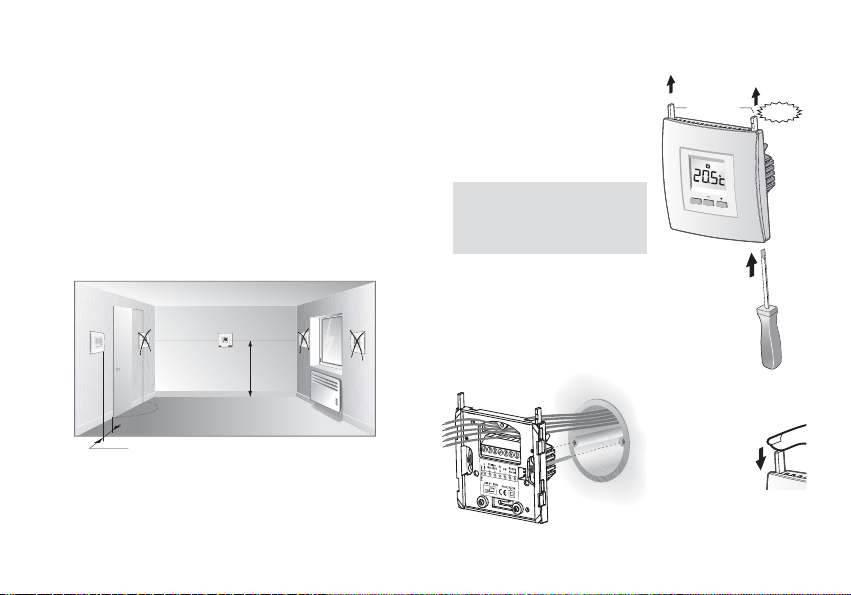

3- Emplacement

Le TH331 est monté semi-encastré dans une boîte
d’encastrement. Il doit être placé dans un endroit
thermiquement représentatif de la pièce à réguler,
à environ 1,50 m du sol à l’abri de toute source de
chaleur (cheminée, influence du soleil, ...) et des
courants d’air (fenêtre, porte...).

Pour éviter des mouvements d’air parasites qui
fausseraient la mesure de la sonde, il est
nécessaire de boucher l’arrivée des fils dans la
boîte d’encastrement (mastic, laine de verre...).

IMPORTANT : Ne pas installer le TH331 sur un
mur en contact avec l’extérieur ou avec une pièce
non chauffée (ex : garage...).

4- Fixation / Raccordement

Pour ouvrir le boîtier, faites
coulisser les ergots mobiles
à l’aide d’un tournevis et
séparer la face avant du
socle à encastrer.

Avant toute manipulation,
coupez le courant de
l’installation

Avant de fixer le socle sur la boîte
d’encastrement, faites passer les fils
par le trou du socle.
Une fois le socle fixé, raccordez
les fils sur le bornier (dénudage
des fils : environ 6 mm).

Remettez le capot en
place et verrouillez le
en poussant les
ergots mobiles
vers le bas.

Remettez l’installation
sous tension.

Hauteur

environ
1,50 m

Mini 40 cm

Ergots

mobiles

MODE

"Click"

- 9 -- 8 -

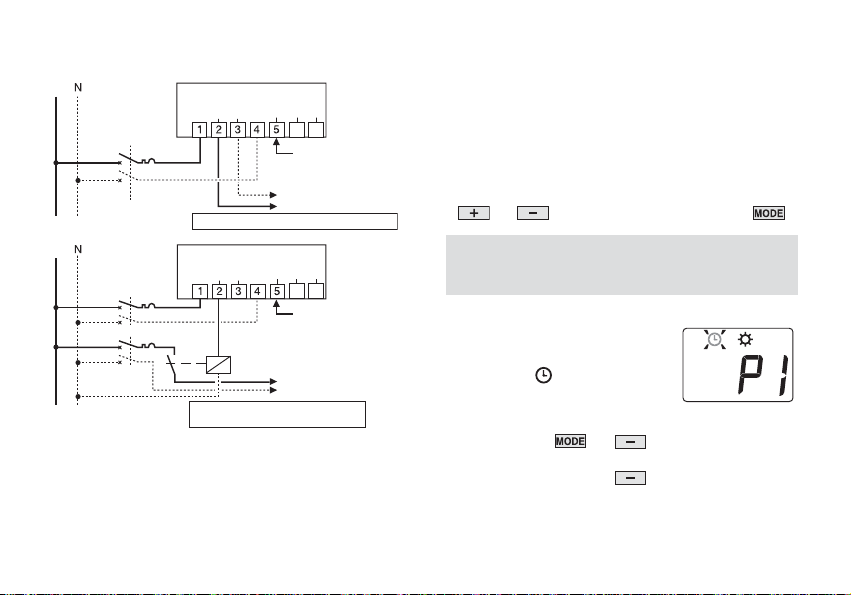

5- Raccordement

La sonde de sol à utiliser est la référence 643010
(en option)

6- Première mise sous tension

• L’écran affiche le programme P1

Le symbole clignote.

- A tout moment le programme peut être arrêté en
appuyant sur et pendant 5 secondes.

- Un appui sur la touche permet d’afficher le
nombre de jours restant.

A la première mise sous tension, le TH331 affiche
le menu de configuration CF07 (§ 7.7 - Choix du
type d’installation).

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Remarque : Dans le cas d’une application “Plancher”,
le menu CF10 vous propose de choisir la puissance
du plancher à piloter (§7.10).

• Démarrage du mode de “chauffage progressif”.

Un mode “chauffage progressif” est prévu pour les
planchers / plafonds neufs où il est recommandé
une mise en chauffe progressive (sur 20 jours).

L

12A

L

12A

Charge

12A - 230V

L

Puissance maxi : 2760W sinon relayer

Charge

12A - 230V

L

Le relais est à dimensionner
en fonction de la puissance à piloter

Sonde

Fil

de sol

Pilote

N

67

Fil pilote issu
du programmateur

Charge 2760W maxi.

Sonde

Fil

de sol

Pilote

N

67

Fil pilote issu
du programmateur

Charge

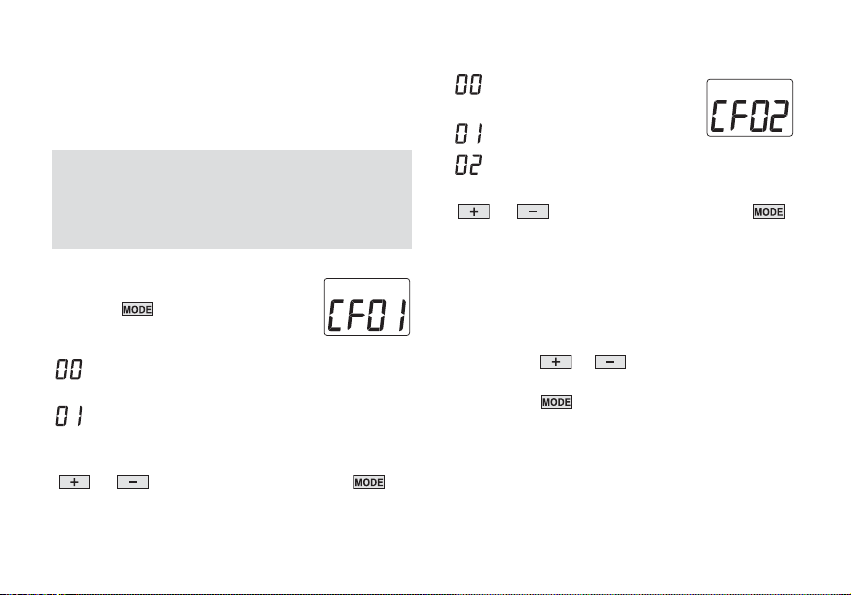

7- Mise en service installateur

Pour entrer dans le mode, appuyez sur
la touche pendant 10 secondes
jusqu’à afficher CF01.

7.1 Choix de la température affichée (CF01)

: Température de la pièce mesurée

par le TH331

: Température de consigne en cours

(mode par défaut)

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

- 11 -

7.2 Choix de la sonde de régulation (CF02)

: Sonde d’ambiance interne au

boîtier (par défaut)

: Sonde de sol (option)

: Sonde d’ambiance + sonde limiteur

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

Principe du programme de première mise en chauffe
progressive :

- 2 heures de fonctionnement étalées sur 24 heures le
premier jour, et une heure de plus les jours suivants.

- Durant cette période, la température est limitée à 20°C.

Après le délai de 20 jours, le TH331 quitte le
mode “chauffage progressif” pour revenir en
mode Arrêt. Il est toujours possible de relancer le
chauffage en mode progressif (voir mise en service
installateur).

7.3 Valeur basse du limiteur (CF03)

Ce menu n’est disponible que si CF02=01 ou 02.
Réglage de 5°C à 50°C par pas de 0,5°C.

Appuyez sur ou pour régler la
température (valeur par défaut : 8°C).

Appuyez sur pour valider et passer au menu
suivant.

- 10 -

- 13 -

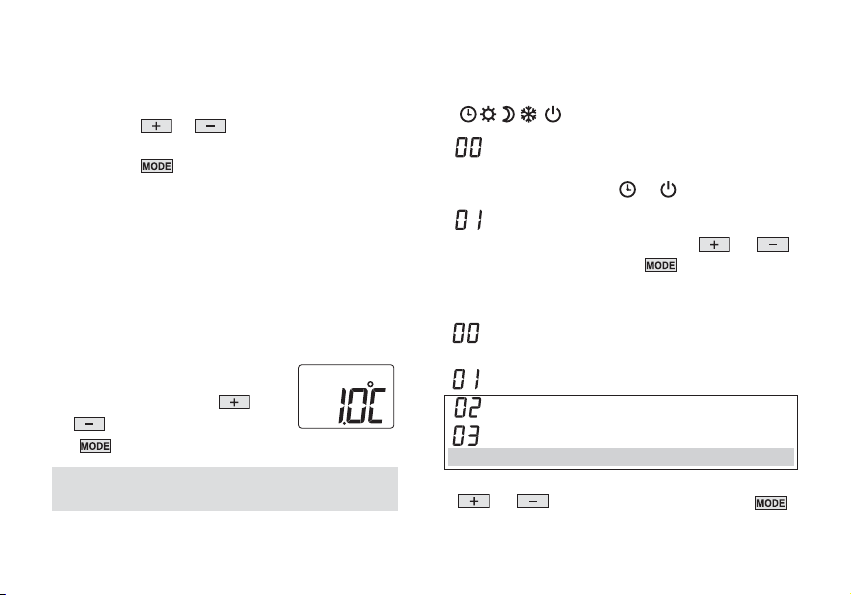

7.6 Verrouillage accès utilisateur (CF06)

Attention : Avant d’activer le verrouillage utilisateur,
sélectionnez le mode de fonctionnement souhaité
().

: Les touches sont verrouillées. Seule la consigne
réglée avant le verrouillage est modifiable à +/- 3°C
(excepté pour les modes et ).

: Touches actives (affichage par défaut).
Effectuez votre choix par les touches ou ,
validez par un appui bref sur

.

Passage au menu suivant.

- 12 -

7.5 Correction de la mesure de température (CF05)

Si vous constatez un écart entre la température cons­tatée (thermomètre) et la température mesurée par
l’appareil, ce menu vous permet de corriger cet écart
(+/- 5°C par pas de 0,1°C).

7.4 Valeur haute du limiteur (CF04)

Ce menu n’est disponible que si CF02=01 ou 02.
Réglage de 5°C à 50°C par pas de 0,5°C.

Appuyez sur ou pour régler la
température (valeur par défaut : 28°C).

Appuyez sur pour valider et passer au menu
suivant.

Exemple : La température affichée est de 19°C et la
température constatée est de 20°C,
réglez +1°C.

Effectuez votre choix par
ou

,

validez par un appui bref

sur . Passage au menu suivant.

Il faut attendre au moins 24 h pour voir l’effet de la
correction sur la température de la pièce.

7.7 Choix du type d’installation (CF07)

: Application plancher régulation PI

(affichage par défaut)

: Application plancher régulation TOR

: Application plafond régulation PI

: Application plafond régulation TOR

Paramètres disponibles si choix sonde interne §7.2

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

- 14 - - 15 -

Type de programme de démarrage

: Pas de programme de démarrage

: Programme de démarrage actif

➀

Etat du programme de démarrage

: programme de démarrage non réalisé

: programme de démarrage interrompu

manuellement

: programme de démarrage terminé

➁

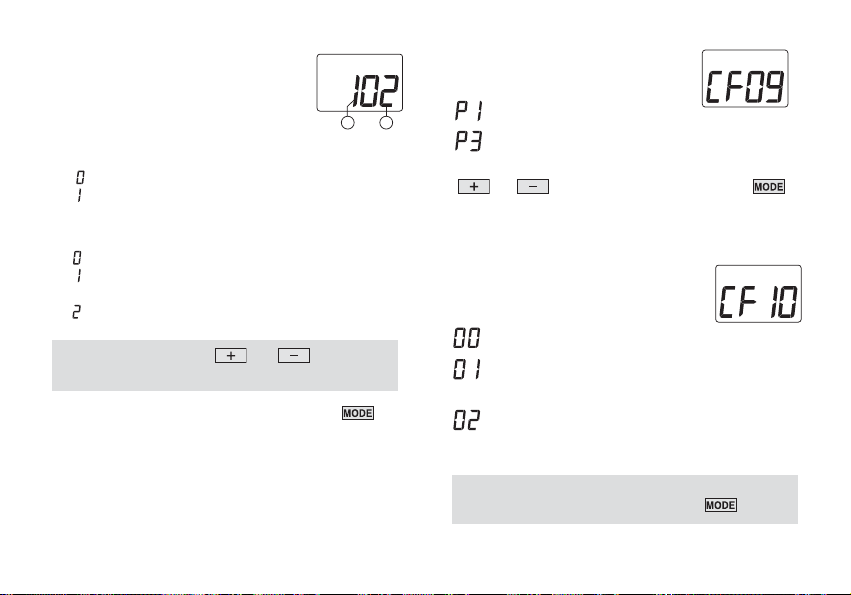

7.8 Historique (CF08)

Ce menu permet de lire
l’historique de la mise en chauffe.

Un appui sur la touche ou permet de
visualiser la durée du programme.

Pour sortir du mode historique appuyez sur .
Passage au menu suivant.

7.9 Mise en chauffe progressive
(CF09)

: Programme de démarrage actif

: Programme de démarrage inactif
Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

7.10 Puissance à piloter (CF10)

Ce paramètre n’apparaît que si le mode
Plancher (CF07 - § 7.7) et la sonde
interne (CF02 - § 7.2) sont sélectionnés.

: Jusqu’à 1000 W (pilotage direct)

: De 1000 W à 2760 W

(pilotage direct, par défaut)

: Supérieure à 2760 W (pilotage par contacteur)

Pour accéder rapidement à un menu spécifique
appuyez plusieurs fois sur la touche

12

- 17 -

8.2 Réglage des températures de consigne

8.2.1 Réglage consigne sonde interne au boîtier

(choix du type de sonde effectué §7.2)

Sélectionnez le mode à régler (

,

ou ) par

la touche .

Réglez la température souhaitée à l’aide des
touches ou (de 5°C à +30°C ou de 5°C
à 15 °C pour le ).
Le TH331 régulera selon la consigne réglée.

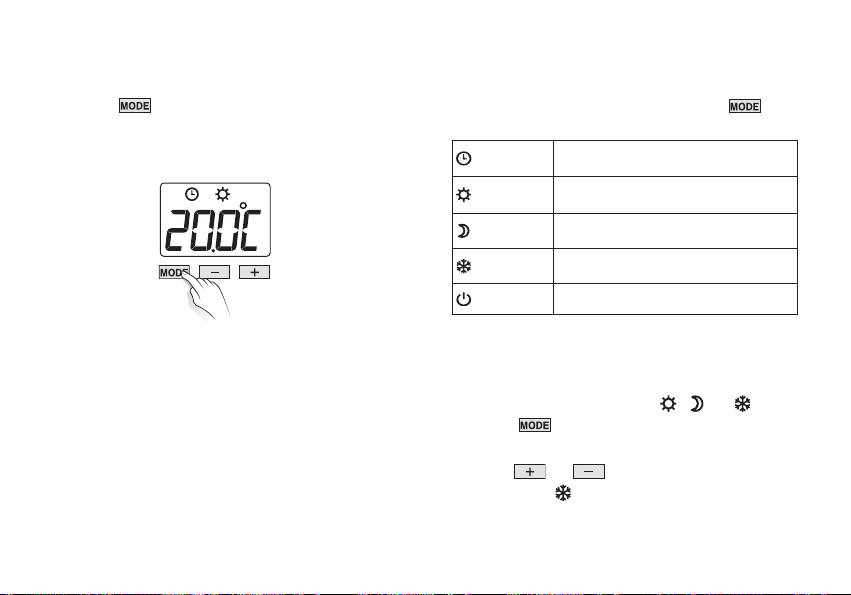

8- Fonctionnement

8.1 Choix du mode de fonctionnement

Par appuis brefs successifs sur la touche ,
choisissez le mode de fonctionnement :

AUTO

Le TH331 suit le mode demandé par le
programmateur.

Confort

Le TH331 régule selon la consigne
confort réglée.

Economie

Le TH331 régule selon la consigne
économie réglée

.

Hors-gel

Le TH331 régule selon la consigne
hors-gel réglée.

Arrêt

Le chauffage est à l’arrêt

7.11 Sortir du mode installateur

La sortie du mode installateur se fait par un appui sur
la touche après le dernier menu (CF09 - § 7.9
ou CF10 - § 7.10) ou automatiquement après
2 minutes sans appui sur une touche.

- 16 -

- 19 -

9- Caractéristiques techniques

Electriques

• Alimentation 230V, +/- 10%, 50Hz

• Isolement classe II

• Consommation : 0,5 VA

• Sortie contact travail alimenté 12A, 230V

• Action automatique : type 1.C

• 1 entrée fil pilote issu du programmateur

Fonctionnement spécifique

• 6 allures de fonctionnement :

- Confort et économie (réglable de 5°C à 30°C)

- Confort -1°C et Confort -2°C

- Hors-gel réglable de 5°C à 15°C
(excepté pour les applications sonde de sol)

- Arrêt

• Régulation de type P.I. (proportionnelle intégrale),
base de temps 20 mn soit par rapport à la sonde
du TH331, soit par rapport à une sonde de sol.

- 18 -

8.2.2 Réglage consigne sonde de sol

(choix du type de sonde effectué § 7.2)

Sélectionnez le mode à régler ( ou , HG) par la
touche .

Réglez la température souhaitée à l’aide des
touches ou (réglage de 5 à 50°C pour
Confort ou Economie, et 5 à 30°C pour Hors-gel).

Nota : Le réglage de la température de dalle à
26°C correspond à une température ambiante
d’environ 20°C.
Une température de dalle de 23°C correspond à
une température ambiante d’environ 18°C.
Les valeurs indiquées sont des valeurs théoriques.
Il convient de réajuster vos réglages après
quelques jours d’utilisation.

Dans le cas du choix de l’affichage de la
température en cours (mode par défaut, § 7.1),

un premier appui sur la touche ou
affiche la température ambiante,
un second appui permet le réglage de la consigne.

- 20 -

Rien n’apparaît à
l’écran

Pas d’alimentation

Vérifiez l’alimentation

L’indication clignote

• Vous êtes en mode
“chauffage progressif”

Voir chapitre 7

Vous ne pouvez pas
régler une température
de consigne

Les touches sont verrouillées

Voir chapitre “mode installateur
ou

Vous êtes en mode AUTO

(consignes non modifiables)

Problème Diagnostic / Solution

10- Maintenance

Mécaniques

• Dimensions : LxHxP = 80 x 80 x 48mm

• IP 30

• Fixation semi-encastré sur boîte d’encastrement

• Installation en milieu normalement pollué

Techniques

• Température de stockage : -10°C à +70°C.

• Température de fonctionnement : 0°C à +40°C

Traitement des appareils électriques et électroniques
en fin de vie (applicable dans les pays de l’Union
Européenne et aux autres pays européens disposant
de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son
emballage, indique que ce produit ne doit pas être
traité avec les déchets ménagers. Il doit être remis
à un point de collecte approprié pour le recyclage
des équipements électriques et électroniques :

- dans les points de distribution en cas d’achat d’un équipe­ment équivalent,

- dans les points de collecte mis à votre disposition locale­ment (déchetterie, collecte sélective, etc...).

En s’assurant que ce produit est bien mis au rebut de
manière appropriée, vous aiderez à prévenir les consé­quences négatives potentielles pour l’environnement et la
santé humaine. Le recyclage des matériaux aidera à
conserver les ressources naturelles. Pour toute information
supplémentaire au sujet du recyclage de ce produit, vous
pouvez contacter votre municipalité, votre déchetterie ou le
magasin où vous avez acheté le produit.

- 21 -

- 23 -- 22 -
