Acros LAP2253CA User Manual [es]

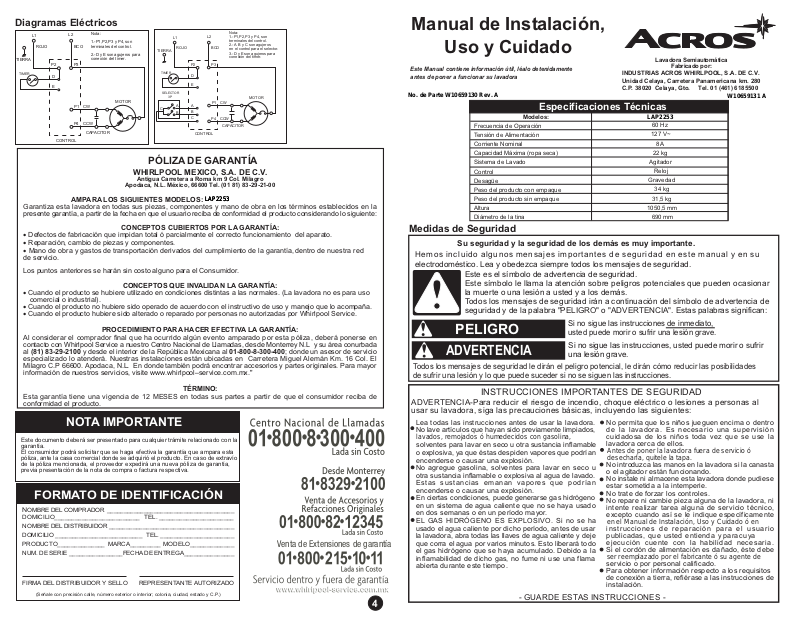

Diagramas Eléctricos

L2

BCO

P1P4CW

CCW

CAPACITOR

Nota:

1.-P1,P2,P3 y P4, son
terminales del control.

2.-A B y C son agujeros
en el control para el selector.

3.-D y E son agujeros para
conexión del timer.

MOTOR

TIERRA

TIMER

L1

ROJO

L2

P2 P3

D

E

CONTROL

BCO

P1P4CW

CCW

CAPACITOR

Nota:

1.-P1,P2,P3 y P4, son
terminales del control.

agujeros para

2.-D y E son
conexión del timer.

MOTOR

TIERRA

TIMER

SELECTOR

C

L1

ROJO

P2 P3

D

E

3P

A

A

B

B

C

CONTROL

PÓLIZA DE GARANTÍA

WHIRLPOOL MEXICO, S.A. DE C.V.

Antigua Carretera a Roma km 9 Col. Milagro

Apodaca, N.L. México, 66600 Tel. [phone]

LAP2253

Garantiza esta lavadora en todas sus piezas, componentes y mano de obra en los términos establecidos en la
presente garantía, a partir de la fecha en que el usuario reciba de conformidad el producto considerando lo siguiente:

· Defectos de fabricación que impidan total ó parcialmente el correcto funcionamiento del aparato.

AMPARA LOS SIGUIENTES MODELOS:

CONCEPTOS CUBIERTOS POR LA GARANTÍA:

LAP2253LAP2253LAP2253

· Reparación, cambio de piezas y componentes.

· Mano de obra y gastos de transportación derivados del cumplimiento de la garantía, dentro de nuestra red

de servicio.

Los puntos anteriores se harán sin costo alguno para el Consumidor.

· Cuando el producto se hubiere utilizado en condiciones distintas a las normales. (La lavadora no es para uso
comercial o industrial).

· Cuando el producto no hubiere sido operado de acuerdo con el instructivo de uso y manejo que lo acompaña.

· Cuando el producto hubiere sido alterado o reparado por personas no autorizadas por Whirlpool Service.

CONCEPTOS QUE INVALIDAN LA GARANTÍA:

PROCEDIMIENTO PARA HACER EFECTIVA LA GARANTÍA:

Al considerar el comprador final que ha ocurrido algún evento amparado por esta póliza, deberá ponerse en
contacto con Whirlpool Service a nuestro Centro Nacional de Llamadas, desde Monterrey N.L y su área conurbada
al (81) 83-29-2100 y desde el interior de la República Mexicana al 01-800-8-300-400; donde un asesor de servicio
especializado lo atenderá. Nuestras instalaciones están ubicadas en Carretera Miguel Alemán Km. 16 Col. El
Milagro C.P 66600. Apodaca, N.L. En donde también podrá encontrar accesorios y partes originales. Para mayor
información de nuestros servicios, visite www.whirlpoolservice.com.mx."

Esta garantía tiene una vigencia de 12 MESES en todas sus partes a partir de que el consumidor reciba de
conformidad el producto.

TÉRMINO:

NOTA IMPORTANTE

Este documento deberá ser presentado para cualquier trámite relacionado con la
garantía.
El consumidor podrá solicitar que se haga efectiva la garantía que ampara esta
póliza, ante la casa comercial donde se adquirió el producto. En caso de extravío
de la póliza mencionada, el proveedor expedirá una nueva póliza de garantía,
previa presentación de la nota de compra o factura respectiva.

FORMATO DE IDENTIFICACIÓN

OMBRE DEL COMPRADOR ______________________________________

N

DOMICILIO_________________________ TEL. ______________________
NOMBRE DEL DISTRIBUIDOR _____________________________________
DOMICILIO __________________________ TEL. ______________________
PRODUCTO______________ MARCA_________ MODELO_____________
NUM. DE SERIE ________________FECHA DE ENTREGA_______________

FIRMA DEL DISTRIBUIDOR Y SELLO REPRESENTANTE AUTORIZADO

(Señale con precisión calle, número exterior o interior; colonia, ciudad, estado y C.P.)

Venta de Extensiones de garantía

Manual de Instalación,

Uso y Cuidado

Lavadora Semiautomática

LAP2253

60 Hz

127 V~

8 A

22 kg

Agitador

Reloj

Gravedad

34 kg

31,5 kg

1050,5 mm

690 mm

Fabricado por:

W10659131 A

cuya

para

Este Manual contiene información útil, léalo detenidamente
antes de poner a funcionar su lavadora

No. de Parte W10659130 Rev. A

INDUSTRIAS ACROS WHIRLPOOL, S.A. DE C.V.
Unidad Celaya, Carretera Panamericana km. 280
C.P. 38020 Celaya, Gto. Tel. [phone]

Especificaciones Técnicas

Modelos:
Frecuencia de Operación
Tensión de Alimentación
Corriente Nominal
Capacidad Máxima (ropa seca)
Sistema de Lavado
Control
Desagüe
Peso del producto con empaque
Peso del producto sin empaque
Altura
Diámetro de la tina

Medidas de Seguridad

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido algunos mensajes importantes de seguridad en este manual y en su
electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar
la muerte o una lesión a usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de
seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades
de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA-Para reducir el riesgo de incendio, choque eléctrico o lesiones a personas al
usar su lavadora, siga las precauciones básicas, incluyendo las siguientes:

Lea todas las instrucciones antes de usar la lavadora.
No lave artículos que hayan sido previamente limpiados,

lavados, remojados ó humedecidos con gasolina,

solventes para lavar en seco u otra sustancia inflamable
o explosiva, ya que éstas despiden vapores que podrían
encenderse o causar una explosión.
No agregue gasolina, solventes para lavar en seco u
otra sustancia inflamable o explosiva al agua de lavado.
Estas sustancias emanan vapores que podrían
encenderse o causar una explosión.
En ciertas condiciones, puede generarse gas hidrógeno
en un sistema de agua caliente que no se haya usado
en dos semanas o en un período mayor.
EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha
usado el agua caliente por dicho período, antes de usar
la lavadora, abra todas las llaves de agua caliente y deje
que corra el agua por varios minutos. Esto liberará todo
el gas hidrógeno que se haya acumulado. Debido a la
inflamabilidad de dicho gas, no fume ni use una flama
abierta durante este tiempo.

4

- GUARDE ESTAS INSTRUCCIONES -

Si no sigue las instrucciones de inmediato,
usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

No permita que los niños jueguen encima o dentro
de la lavadora. Es necesario una supervisión
cuidadosa de los niños toda vez que se use la
lavadora cerca de ellos.

Antes de poner la lavadora fuera de servicio ó
desecharla, quitele la tapa.

No introduzca las manos en la lavadora si la canasta
o el agitador están funcionando.
No instale ni almacene esta lavadora donde pudiese
estar sometida a la intemperie.
No trate de forzar los controles.
No repare ni cambie pieza alguna de la lavadora, ni
intente realizar tarea alguna de servicio técnico,
excepto cuando así se le indique específicamente

en el Manual de Instalación, Uso y Cuidado ó en

instrucciones de reparación para el usuario
publicadas, que usted entienda y
ejecución cuente con la habilidad necesaria.
Si el cordón de alimentación es dañado, éste debe

ser reemplazado por el fabricante ó su agente de

servicio o por personal calificado.
Para obtener información respecto a los requisitos
de conexión a tierra, refiérase a las instrucciones de
instalación.

Lavadora de Una Tina con Reloj Programador, Capacidad: 22,0 kg de Ropa Seca.

PARTES Y CARACTERÍSTICAS

La lavadora puede tener sólo algunas de las características aquí mostradas

Tap a

Jaladera

Tina

Tapón del Agitador con

Despachador de cloro

(en algunos modelos)

Agitador

Manguera de

desagüe

Coladera

(filtro atrapapelusa)

(en algunos modelos)
Programas de Lavado

Ruedas de libre giro (4)

4.- MÉTODO DE CONEXIÓN A TIERRA. Se requiere un cable calibre # 18 (16/30 ó 16/28) Forro PVC 60° y 0,25 espesor minimo y de

longitud requerida según el lugar de instalación. En un extremo haga un doblez en forma de U y conéctelo en el tornillo provisto para
esta función. El tornillo se encuentra en la parte trasera de su lavadora. El otro extremo conéctelo a la tierra física mas cercana.
Solicite asesoría de un técnico especializado.

5.- TAPÓN DEL AGITADOR. Coloque el tapón del agitador a presión. Este tiene un candado que evita su movimiento durante el
funcionamiento de su producto. (el tapón viene en la bolsa de misceláneos).

2 Perillas

Cable tomacorriente

NOTA: Bolsa de misceláneos no mostrada.

NOTA: Bolsa de misceláneos no mostrada.NOTA: Bolsa de misceláneos no mostrada.

No conecte la lavadora al contacto eléctrico hasta que la lavadora
esté conectada a tierra.

No utilice una tubería de gas o agua caliente para conectar a tierra
la lavadora.

Revise que la conexión a tierra de la lavadora sea la correcta.
No use extensiones eléctricas para conectar la lavadora.
No seguir estas instrucciones puede producir la muerte o choque

eléctrico.

Como CargarComo CargarComo CargarComo CargarComo CargarComo CargarComo Cargar

Sugerencias de prendas para las cargas. Deje que la ropa quede holgada. No sobrecargue su lavadora.

Modelos: LAP2253

Carga mixta

6 sábanas matrimoniales
4 manteles
7 camisas
7 toallas de baño
7 camisetas
4 fundas
6 pantaloncillos
3 toallas faciales
3 pañuelos

Funcionamiento

 Coloque la perilla en la posición de Apagado y conecte el
cable tomacorriente al contacto eléctrico.

Contacto eléctrico
con suministro
de 127 V~, 60 Hz

Toma de agua

Resumidero o
coladera al piso

1.- Para instalar la lavadora se requiere:
 Un contacto eléctrico cercano para conectar
exclusivamente la lavadora.
 Una toma de agua.
 Un resumidero o coladera al piso para la
manguera de desagüe.
 Unas pinzas.
 Un desarmador plano.
 Cable de tierra (no provisto).

2.- Antes de conectar la lavadora verifique que el
suministro eléctrico sea de 127 V~, 60 Hz

3.- Verifique que la lavadora se encuentra en un
lugar plano y horizontal.

Instalación

Peligro de Choque Eléctrico

Carga pesada

5 pantalones de mezclilla
5 pantalones de trabajo
5 camisas de trabajo
4 pantalones deportivos
4 camisas deportivas

 Verifique que la manguera de desagüe esté colocada en posición
vertical en el orificio del borde de la tina.

14 toallas de baño
11 toallas de mano
12 toallas faciales

Toallas

Para lavar:

 Agregue el detergente.Agregue agua fría en la tina para disolver
el detergente, no sobrepase el nivel más bajo del agitador.

 Coloque la ropa extendiendo cada prenda y llene la tina con agua
fría hasta el nivel adecuado a la carga de ropa. Las prendas deben

moverse libremente.
 Coloque la tapa sobre la tina a fin de evitar salpicaduras.
 Para ropa delicada, carga pequeña, ropa no muy sucia y enjuague:
posicione la perilla de en la velocidad
baja marcada como LAVADO DELICADO .

 Para carga media y ropa moderadamente sucia: seleccione la velocidad
media LAVADO NORMAL.

 Para carga grande o pesada y ropa muy sucia seleccione la velocidad
máxima marcada como LAVADO PESADO.
 Posteriormente, gire la perilla de TIEMPO DE LAVADO a la
posición del programa deseado.
 La agitación se iniciará.
 Al concluir, la perilla regresa a la posición de Apagado.
El paro es automático.

Nota: Las opcciones de Fuerza de Lavado varian de acuerdo al modelo.

 Concluido el tiempo de lavado, baje la manguera de desagüe a la
coladera para vaciar el agua jabonosa de la tina.

Para enjuagar:

 Coloque nuevamente la manguera de desagüe en posición vertical
y llene la tina con agua fría limpia.
 Posicione la perilla de TIEMPO DE LAVADO en el símbolo
correspondiente a enjuague

 Concluido el tiempo de enjuague, baje la manguera de desagüe
para vaciar el agua de la tina. Retire la ropa de la lavadora, exprima
y tienda.

Consejos de lavado

La siguiente información le ayudará a obtener mejores resultados
en la limpieza y cuidado de la ropa.

 Clasifique la ropa de acuerdo a los diferente tipos de telas y color.
Las prendas que se decoloren deberán lavarse por separado.

......

.

..

Ahorre agua usando sólo la necesaria ó usandola varias veces.

Lave primero la ropa menos sucia y reutilice el agua para otras
cargas de ropa.
Puede lavar cargas pequeñas y llenar la tina de agua fría de acuerdo
a la cantidad de ropa.

 Si la ropa está muy sucia use blanqueador. Recuerde que sólo

debe usarse para ropa blanca. Agregue el blanqueador en el depósito

de cloro localizado en la parte superior del agitador o agréguelo al
agua antes de poner la ropa para evitar manchas en caso de no tener
tapón con despachador de cloro.

"FUERZA DE LAVADO""FUERZA DE LAVADO"

"FUERZA DE LAVADO"

 No use detergente en exceso la ropa queda mal lavada y enjuagada.
Siga las instrucciones que vienen en la bolsa del detergente.

 Si la ropa tiene exceso de detergente es necesario un segundo
enjuague.

 Para una mejor limpieza de sábanas, manteles o toallas, utilice
el tiempo de lavado ropa blanca o ropa pesada con la fuerza
de lavado en la posicion de lavado pesado.

 Enjuague siempre con agua fría. Si utiliza algún suavizante,
agréguelo diluido en un poco de agua fría durante el enjuague.
Evite aplicarlo directamente, puede manchar la ropa.

 Evite periodos de tiempo muy prolongados durante el lavado, la
acción del detergente, la suciedad y las corrientes de agua pueden
dañar los tejidos de las telas.

 Las partes percudidas como cuellos, puños o calcetines, deben
tallarse en forma manual antes del lavado.
 En ropa muy sucia se recomienda un remojo de dos horas previas
al lavado. No deje remojar la ropa dentro de la lavadora.

 Revise que no quede en los bolsillos ningún objeto como llaves,
alfileres, monedas, etc.

 Retire seguros, hebillas o cualquier objeto filoso que pueda dañar la
tina de lavado o rasgar la ropa.

Cuidados y Advertencias

A continuación se señalan los cuidados y advertencias que el usuario
deberá seguir para conservar en buen estado su lavadora y las
precauciones para evitar accidentes.

Cuidados

Durante el lavado:

 Evite llenar la tina en exceso (sólo hasta el nivel marcado) podría
haber derrames al exterior dañando el control de operación de

la lavadora.

Al terminar de lavar:

 Desconecte la clavija del contacto eléctrico y colóquelo en el
sujetador.

 Si necesita cambiar de lugar la lavadora, no olvide desconectar

el cable a tierra (color verde).

Advertencias

 Procure que la lavadora no permanezca a la intemperie.
 Su lavadora fue diseñada para uso doméstico, no le dé un uso

diferente para el que fue fabricada.

Peligro de Incendio

Nunca coloque en la lavadora artículos que estén humedecidos
con gasolina o cualquier otro líquido inflamable.

Ninguna lavadora puede eliminar completamente el aceite.
No seguir estas instrucciones puede oca

ionar la muerte, explosión

s

o incendio.

Servicio

Si la lavadora no funciona o presenta algún problema que dificulte su operación, antes de solicitar el servicio de reparación, verifique lo siguiente:

PROBLEMA SOLUCIÓN

NO FUNCIONA

NO DESAGUA

Cuando la lavadora presente problemas de funcionamiento no contemplados en el cuadro anterior, llame a Whirlpool Service.
¡Con gusto le atenderemos!

2

-Revise que el cable y la clavija estén en buen estado y correctamente conectados.

-Verifique que haya voltaje en la línea y sea el adecuado.

-Coloque la perilla en un programa de lavado.

-Revise si hay luz o se fundió algún fusible.

-Verifique que la manguera de desagüe no esté torcida o colocada en el sujetador.

-Coloque adecuadamente la manguera en la coladera.

- Verifique que la ropa no obstruya la coladera.

3
