Acorp 7KT600 User Manual

7KT600

产品规格的改变将不再作另行通知，所提

供这本手册不作任何明确或暗示的保证，

其中也不包括为特定目的而销售或安装的

保证。

ＩＢＭ，ＰＣ／ＡＴ，ａｎｄ　 ＰＣ／ＸＴ 商标名称属ＩＢＭ 公司所有；

Ｐｅｎｔｉｕｍ　商标名称属Ｉｎｔｅｌ 公司所有；

ＡＷＡＲＤ商标名称属 Ｐｈｏｅｎｉｘ 公司所有；

ＭＳ－ＤＯＳ　ａｎｄ　ＷＩＮＤＯＷＳ　 ＮＴ 商标名称属 Ｍｉｃｒｏｓｏｆｔ所有。

2

本手册所提及之商标及名称为该公司所有

佰钰科技

１．　１．　

主板描述主板描述

１．　

主板描述

１．　１．　

主板描述主板描述

１．１　介绍
１．２　附件
１．３　 特征功能描述

ＣＰＵ处理器
　　　　　芯片组
　　　　　ＰＣＩ
　　　　 　ＤＤＲ　 ＳＤＲＡＭ 记忆体
　　　　　芯片硬件监控
　　　　　ＵＳＢ
　　　　　网络唤醒
　　　 　　 Ａｗａｒｄ　ＢＩＯＳ
　　　　 　 ＡＴＡ　１３３

ＡＧＰ
　基于 ＰＣ Ｉ 接口的 ＡＣ’９７ 数字音效处理器
　ＰＣ－９９彩色输入输出接口

目录

５
５
６
７

１．４　 整体布局
１．５　 ＣＰＵ安装

１．６　 ＤＤＲ　ＳＤＲＡＭ安装
１．７　 连接口及跳线设定

１．７．１　后面板Ｉ／Ｏ连接器
　　 　　 　 　　 １．７．１．１　ＰＳ／２鼠标键盘
　　 　 　　 　　 １．７．１．２　 ＵＳＢ０／１／２／３
　　 　　 　 　　 １．７．１．３　串行接口ＣＯＭ１／２
　　 　　 　　 　 １．７．１．４　并行接口
　　 　　 　　 　 １．７．１．５　音频接口
　 １．７．２　ＡＴＸ电源连接端口：ＰＷ１／ＰＷ２
　 １．７．３　软驱连接端口：ＦＤＤ
　 １．７．４　硬盘连接端口：ＩＤＥ１／ＩＤＥ２
　 １．７．５　风扇电源连接端口ＦＡＮ１￣３
　 １．７．６　ＣＤ音频接口
　１．７．７　 红外线接口
　 １．７．８　ＵＳＢ连接口
　 １．７．９　前置面板连接口
　 １．７．１０　网络唤醒接口
　 １．７．１１　游戏／ＭＩＤＩ接口：Ｊ１
　 １．７．１２　ＣＭＯＳ功能跳线： 清除ＣＭＯＳ
　 １．７．１３　ＵＳＢ４／５唤醒跳线：Ｊ４
　 １．７．１４　ＣＰＵ时钟频率跳线：Ｊ ３＆Ｊ５
　 １．７．１５　ＵＳＢ０／１／２／３唤醒跳线：Ｊ ２

８
１０

１１
１２

3佰钰科技

２．　ＢＩＯＳ２．　ＢＩＯＳ

２．　ＢＩＯＳ

２．　ＢＩＯＳ２．　ＢＩＯＳ

２．１　 ＢＩＯＳ支持
　　 　　 ２．２　主菜单选项
　　 　 　２．３　 标准ＣＭＯＳ参数配置选项
　　 　 　２．４　 高级ＢＩＯＳ参数配置选项

２．５　 高级芯片参数配置选项
　　 　　 ２．６　 整合外围设备参数配置选项
　　 　　 ２．７　 高级电源管理参数配置选项
　　 　 　２．８　 即插即用／ＰＣＩ总线参数配置选项
　　 　　 ２．９　 ＰＣ健康状态参照选项
　　 　　 ２．１０　 频率／ 电压控制选项
　　 　　 ２．１１　 恢复系统默认安全配置选项
　　 　　 ２．１２　 恢复系统默认最优化配置选项
　　 　　 ２．１３　 设定超级／用户密码选项
　　 　 　２．１４　 保存当前系统配置并退出ＣＭＯＳ选项
　　 　 　２．１５　 不保存当前系统配置并退出ＣＭＯＳ选项

３．　３．　

３．　

３．　３．　

３．１　自动安装菜单
　　 　　 ３．２　 安装ＶＩＡ服务包
　　 　　 ３．３　安装音频驱动
　　 　 　３．４　 安装ＵＳＢ２．０驱动

４．　ＢＩＯＳ４．　ＢＩＯＳ

４．　ＢＩＯＳ

４．　ＢＩＯＳ４．　ＢＩＯＳ
５．　５．

５．　

５．　５．　

　　 　　 ５．１　快速跳线设定

设定设定

设定

设定设定

驱动安装向导驱动安装向导

驱动安装向导

驱动安装向导驱动安装向导

更新更新

更新

更新更新

附录附录

附录

附录附录

　５．２　 六声道音频设定

５．２．１　 连接音箱到音频接口
　　 　 ５．２．２　进入音频功能控制
　 　　 ５．２．３　 选择“Ｓｐｅａｋｅｒ　 Ｃｏｎｆｉｇｕｒａｔｉｏｎ”
　　 　 ５．２．４　选择“５．１　Ｓｐｅａｋｅｒｓ　 ｏｕｔｐｕｔ”
　　 　 ５．２．５　选择“Ｓｐｅａｋｅｒｓ　Ｔｅｓｔ”检验音箱

２１
２１
２３
２５
２８

３１
３７
４２
４７
４９
４９
５０
５１
５１
５２
５３
５４
５４
５５
５７
５９
６１
６２
６２
６３

4

佰钰科技

　５．３　 测试报告

６５

第一章第一章

第一章

第一章第一章

主板描述主板描述

主板描述

主板描述主板描述

　　　 １．１　　　　 １．１　

　　　 １．１　

　　　 １．１　　　　 １．１　

该主板设计使用ＡＭＤ　ＡｔｈｌｏｎＸＰ和　Ｄｕｒｏｎ
Ｓｏｃｋｅｔ　４６２处理器，而主板的北桥ＶＩＡ　ＫＴ６００
芯片支持ＦＳＢ　 ２００／２６６／３３３／４００ＭＨｚ。
　　　　主板北桥芯片ＫＴ６００ 支持 ＤＤＲ　２００／２６６／
３３３／４００　ＳＤＲＡＭｓ，同时，南桥芯片ＶＴ８２３５提供
ＵＬＴＲＡ　ＡＴＡ　 １３３，６ 声道音频回放和ＵＳＢ２．０／
１ ．１ 界面规范。
　 　 　 　它完全支持 ＭＳ－ＤＯＳ，Ｗｉｎｄｏｗｓ，Ｗｉｎｄｏｗｓ
ＮＴ，Ｗｉｎｄｏｗｓ　Ｍｅ，Ｗｉｎｄｏｗ２０００，Ｎｏｖｅｌｌ，ＯＳ／２，
Ｗｉｎｄｏｗｓ９５／９８，Ｗｉｎｄｏｗｓ９８ＳＥ，Ｗｉｎｄｏｗｓ　ＸＰ，
ＵＮＩＸ，Ｌｉｎｕｘ，ＳＣＯ　ＵＮＩＸ 等等。本产品的说明
书界面友好且详细描述了如何进行安装，设定
和使用这款主板。

介绍介绍

介绍

介绍介绍

本说明书仅提供对此产品的使用参考，如果发现与使用中有任何不同，请登
录我们的国际互联网得到新的版本（ｈｔｔｐ：／／ｗｗｗ．ａｃｏｒｐ．ｎｅｔ．ｃｎ）。

欢迎访问佰钰科技中文网站

ＷＷＷ．ＡＣＯＲＰ．ＮＥＴ．ＣＮ

5佰钰科技

１．２１．２

附件附件

１．２

附件

１．２１．２

附件附件

硬盘Ｕｌｔｒａ　ＤＭＡ　６６／１００／１３３ 数据线
软驱数据线
可更新ＢＩＯＳ 存储器
Ｉ／Ｏ面板
驱动及附送软件光盘
说明书

6

佰钰科技

１．３１．３

特征功能描述特征功能描述

１．３

特征功能描述

１．３１．３

特征功能描述特征功能描述

ＣＰＵ处理器
支持ＦＳＢ　２００／２６６／３３３／４００ＭＨｚ
支持单个Ｓｏｃｋｅｔ　４６２ 针ＡＭＤ　Ａｔｈｌｏｎ　 ７００　 ＭＨｚ 至 ３２００＋或者更高；　 ＡＭＤ
Ｄｕｒｏｎ　６００　ＭＨｚ至１．４　ＧＨｚ　或者更高．

更高频率的ＣＰＵ应该与ＡＭＤ的ＣＰＵ规格保持一致，主板的最新ＢＩＯＳ版
本将在ＡＣＯＲＰ 佰钰科技的企业网站上公布。

芯片组
ＶＩＡ　ＫＴ６００　北桥
ＶＩＡ　ＶＴ８２３５　　南桥

ＰＣＩ
ＰＣＩ　支持５ 个 ＰＣＩ插槽，３２位３３ＭＨｚ　ＰＣＩ总线速度

ＤＤＲ　ＳＤＲＡＭ内存
支持６４／１２８／２５６／５１２／１０２４ＭＢ　ＤＤＲ　内存条，共有三个内存插槽
支持２００／２６６／３３３／４００ＭＨｚ　ＤＤＲ　ＳＤＲＡＭ
最大可支持到３ＧＢ

芯片硬件监控
核心电压，ＣＰＵ温度和风扇速度监控

ＵＳＢ
支持２ 个后面板 ＵＳＢ 接口和４ 个扩展 ＵＳＢ接口
支持ＵＳＢ２．０／１．１

注意注意

注意

注意注意

ＷＯＬ（网络唤醒）
支持系统电源用ＬＡＮ 信号唤醒

Ａｗａｒｄ　ＢＩＯＳ
支持提供即插即用，当检测到周边设备后能够自动进行设定和安装．支持如
ＣＤ－ＲＯＭ，ＳＣＳＩ，ＬＡＮ　ＢＯＯＴ，温度传感器，ＬＡＮ，　总线时钟报警．
管理界面（ＤＭＩ）功能以记录主板的规格参数

ＡＴＡ　１３３
支持ＰＩＯ 模式 ５，主盘模式，高性能硬盘设备
支持Ｕｌｔｒａ　ＤＭＡ　３３／６６／１００／１３３ 模式
支持４ 个 ＩＤＥ 设备，包括ＣＤ－ＲＯＭ，ＣＤ－Ｒ，ＣＤ－ＲＷ，
ＬＳ－１２０和采用 ＬＢＡ 模式的高容量硬盘

ＡＧＰ
提供一根　ＡＧＰ　８Ｘ　插槽，支持ＡＧＰ　３．０

7佰钰科技

基于ＰＣＩ接口的ＡＣ－９７数字音效处理器
ＡＣ－９７　２．２数字音效处理器，６声道音频界面
１８－ｂｉｔ立体声全双工，４８ＫＨＺ取样速度
４组模拟立体声音频信号输入连接ＣＤ、视频和其它辅助设备
２组模拟立体声输入的麦克风和 ＰＣ蜂鸣器

ＰＣ－９９彩色输入输出接口
６个ＵＳＢ接口，ＵＳＢ２．０规范支持
２个ＣＯＭ接口，１个并口
１个 ＰＳ／２鼠标接口，１ 个 ＰＳ／２ 键盘接口
１个音频输入接口，１ 个音频输出接口，１个麦克风接口

１．４　　１．４　　

１．４　　

１．４　　１．４　　

1

2
3

4
5

7

8

整体布局整体布局

整体布局

整体布局整体布局

29

30

28

31

2627

AGP 8X Slot

PCI 1

PCI 1

PCI 1
PCI 1

PCI 1

Battery

25

24 2223

21
20

19

18

17

8

佰钰科技

9610

12

13 1411

15 16

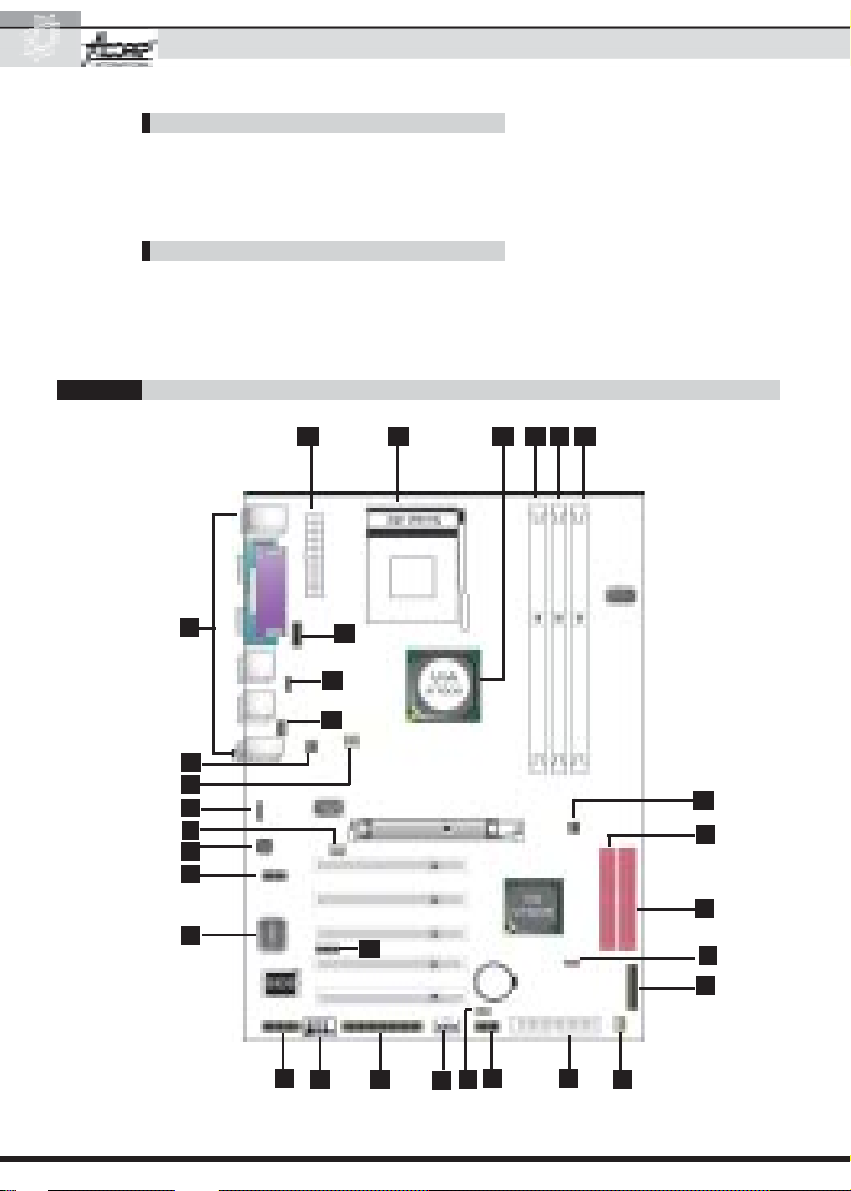

组件功能描述：组件功能描述：

组件功能描述：

组件功能描述：组件功能描述：

１．后面板 Ｉ／Ｏ连接端口（鼠标，键盘，并口，串口，音频输入／ 输出，麦克风，
ＵＳＢ０／１／２／３）
２．Ｊ３：ＣＰＵ时钟频率跳线
３．ＣＰＵ风扇电源接口（（ＦＡＮ１）
４．ＣＤ音频输入接口（ＶＯＩＮ１）
５．冷却风扇（ＦＡＮ１）
６．ＡＣ－９７音效芯片：ＡＬＣ６５０
７．６声道ＳＰ－ＤＩＦ 选择器（功能可选）
８．Ｗ８３６９７ＨＦ：ＷＩＮＢＯＮＤ　Ｉ／Ｏ控制芯片
９．Ｊ１：游戏／ＭＩＤＩ接头
１０．ＣＯＭ２：扩展接口
１１．ＳＰ－Ｊ２：第二个ＢＩＯＳ选择器
１２．ＷＯＬ：网络唤醒接口
１３．Ｊ４：ＵＳＢ４／５控制
１４．ＵＳＢ４／５扩展接头
１５．软驱接口
１６．系统风扇连接口
１７．前置面板接口
１８．清除ＣＭＯＳ的跳线
１９．ＩＤＥ２接口
２０．ＩＤＥ１接口
２１．ＣＰＵ时钟频率选择器
２２．内存插槽３：ＤＤＲ　ＳＤＲＡＭ
２３．内存插槽２：ＤＤＲ　ＳＤＲＡＭ
２４．内存插槽 １：ＤＤＲ　ＳＤＲＡＭ
２５．北桥芯片（ＶＩＡ　 ＫＴ６００）
２６．ＡＭＤ　Ｓｏｃｋｅｔ　４６２　ＣＰＵ插座
２７．ＡＴＸ系统主电源连接端口
２８．ＳＰ－Ｊ６：主板大夫侦错接口（支持第二代主板大夫）
２９．Ｊ２：ＵＳＢ０／１，２／３控制
３０．ＪＰ１：主板大夫音频接口
３１．ＩＲ／ＣＩＲ：红外线信号接口

9佰钰科技

１．５　ＣＰＵ１．５　ＣＰＵ

１．５　ＣＰＵ

１．５　ＣＰＵ１．５　ＣＰＵ

安装安装

安装

安装安装

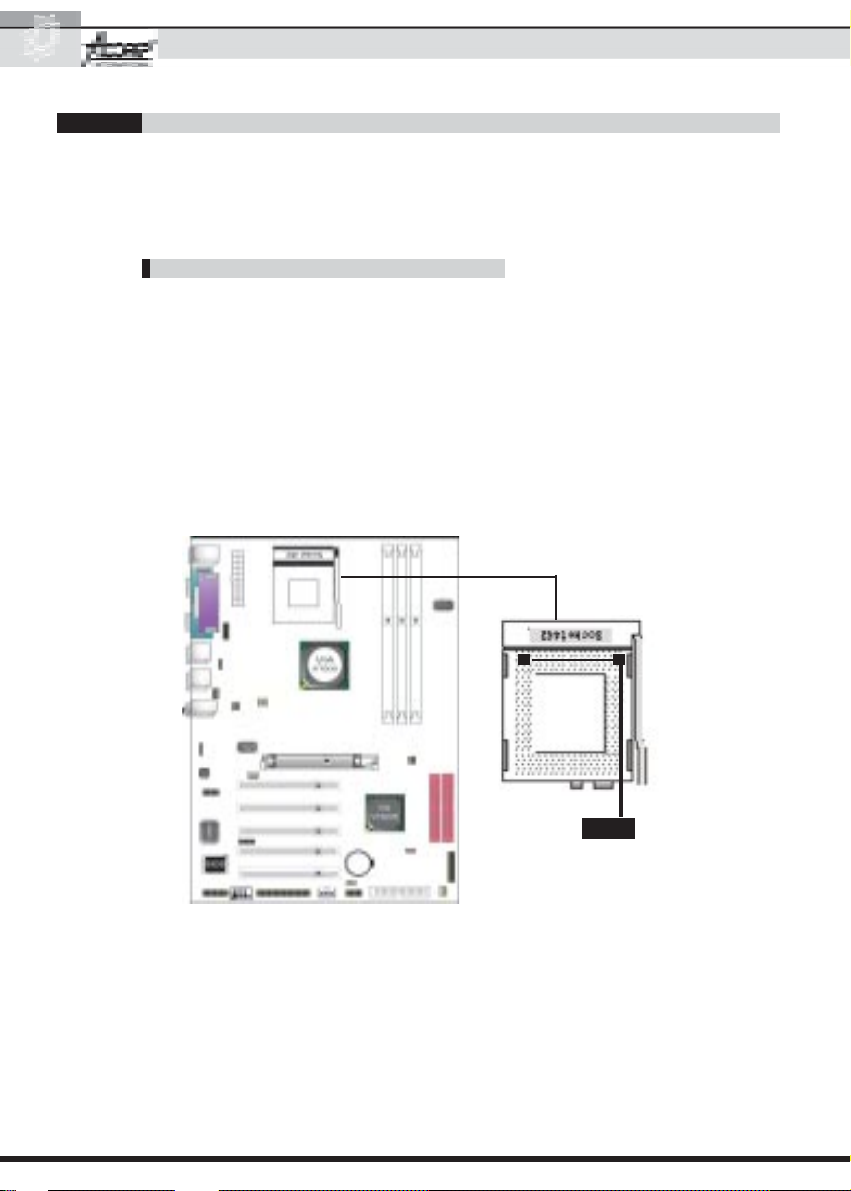

此主板使用ＡＭＤ　Ｓｏｃｋｅｔ　４６２的Ａｔｈｌｏｎ和Ｄｕｒｏｎ处理器，为了防止温度过高ＣＰＵ应该
使用散热片和冷却风扇来覆盖表面。

４６２针ＣＰＵ安装步骤：
１．开启ＣＰＵ插座旁边的杠杆，使其直立与ＣＰＵ底座成９０度。
２．在底座找准ＣＰＵ的第１针脚孔，然后对着ＣＰＵ白点边上针脚，再轻轻插入ＣＰＵ。
３．按下杠杆完成安装。
４．确认ＣＰＵ风扇的散热规格能足够散去ＣＰＵ工作时的热量。
５．请小心的锁紧风扇，注意不要破坏主板上的电阻和电路走线。

10

Notch

佰钰科技

１．６　ＤＤＲ　 ＳＤＲＡＭ１．６　ＤＤＲ　 ＳＤＲＡＭ

１．６　ＤＤＲ　 ＳＤＲＡＭ

１．６　ＤＤＲ　 ＳＤＲＡＭ１．６　ＤＤＲ　 ＳＤＲＡＭ

安装安装

安装

安装安装

此主板支持最大３ＧＢ的内存，它提供三条１８４－ｐｉｎ的内存插槽，每条接口支
持６４ＭＢ－－１ＧＢ　ＤＤＲ内存容量。

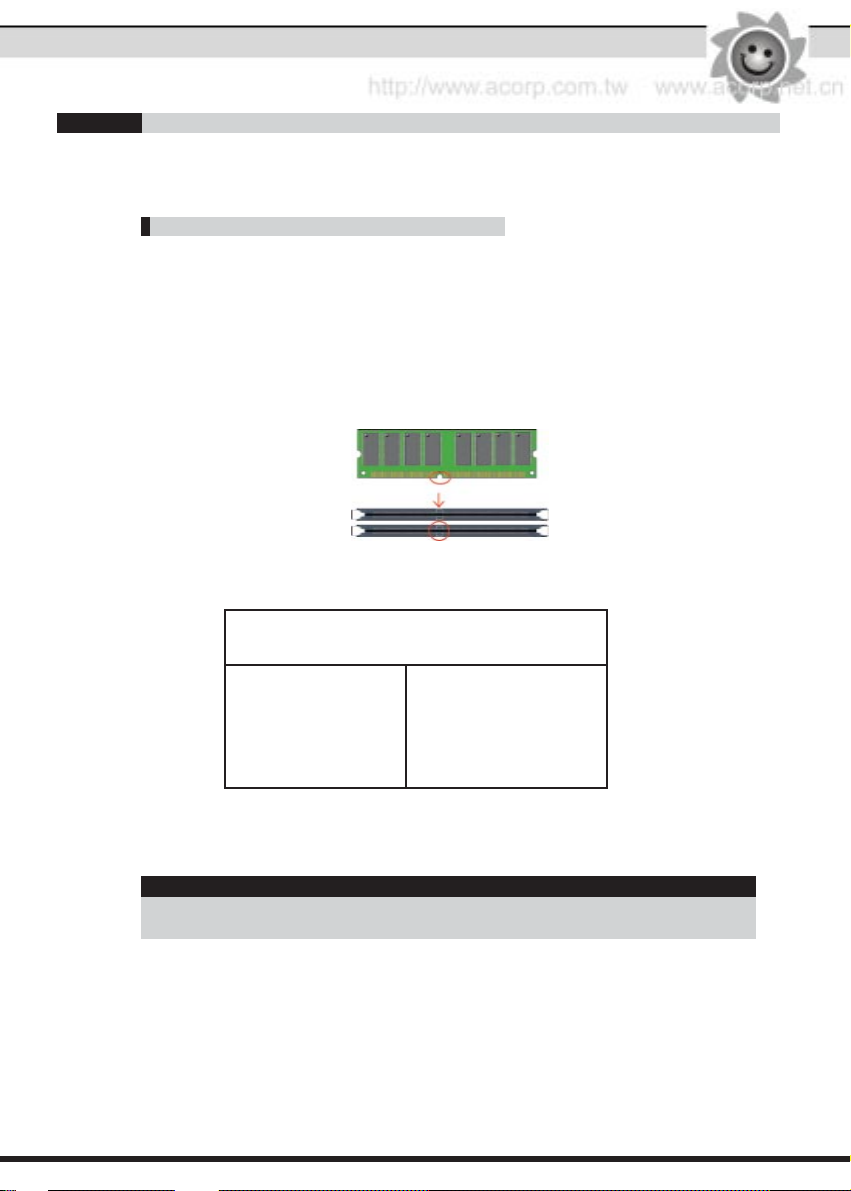

ＤＤＲ　ＳＤＲＡＭ内存安装步骤：
１．ＤＤＲ内存插槽有“塑料安全凸起”使ＤＤＲ内存只能在一个正确的方向上才

能插入此插槽。
２．打开插槽两旁的卡口，垂直把内存条插入插槽。
３．塑料安全凸起和内存上的凹槽会保证内存的定位不动。

184-pin DDR Module

DDR Module Notch

DDR Module Rib

Optimum CPU-DDR Match

DDR Module FrequencyCPU Clock
100MHz
133MHz
166MHz

200MHz

133MHz
133/166MHz
133/166/200MHz

133/166/200MHz

注意注意

注意

注意注意

在你插入或者取出内存条的时候，请确认电源已经关闭。

11佰钰科技

１．７　１．７　

连接口及跳线设置连接口及跳线设置

１．７　

连接口及跳线设置

１．７　１．７　

连接口及跳线设置连接口及跳线设置

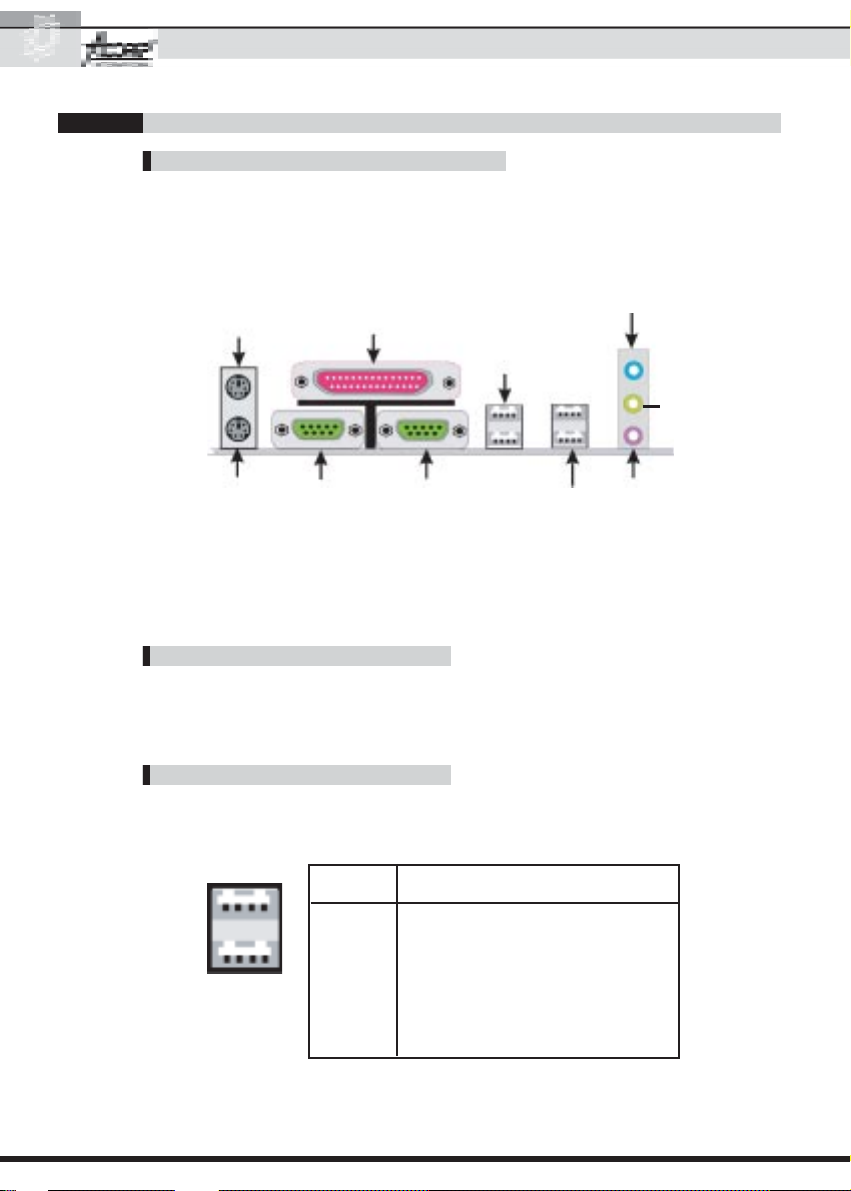

１．７．１　后置Ｉ／Ｏ面板接口

此主板提供下面类型的输入／输出接口：

PS/2 Mouse

PS/2 Keyboard
(6-pin
female)

Parallel(Printer) Port

25-pin female

COM1

COM2

USB0
USB1

USB2
USB3

Line-in

Line-in

Mic

Speaker

１．７．１．１　ＰＳ／２鼠标　键盘接口
此主板提供标准ＰＳ／２鼠标／键盘接口。你可以直接在此接口插入ＰＳ／２规格
的鼠标／键盘。

１．７．１．２　ＵＳＢ０／１／２／３
此主板提供通用和增强的ＵＳＢ接口，以此来连接ＵＳＢ键盘、ＵＳＢ鼠标和其它
的ＵＳＢ设备。

12

佰钰科技

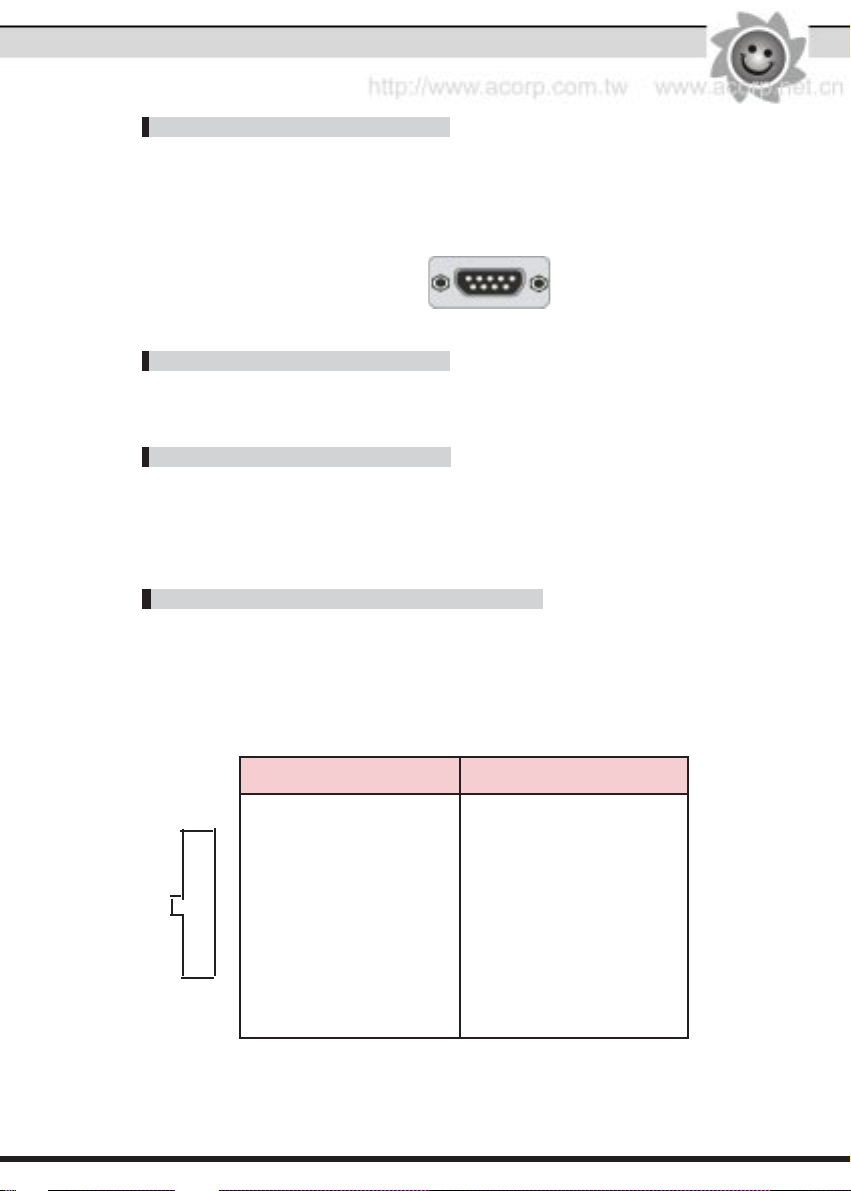

3

12

4

USB0/1/2/3

USB Pin Signal
1 +5V_SB
2 USBP0-(USBP1-/2-/3-)
3 USBP0+(USBP1+/2+/3+)
4 GND

１．７．１．３　串行界面端口：ＣＯＭ１／ＣＯＭ２
串行接口有时可以作为ＲＳ－２３２端口或者异步通讯端口使用，如鼠标、打印
机、调治解调器和其它的外围设备可以连接此端口，此串行端口也可以用
来互相连接其它的计算机，如果你想拷贝你硬盘上的内容到其它的系统
上，此串口也可以帮你完成这些工作。

COM1/2A

１．７．１．４　并行端口
与串行端口不同的，并行端口已经完全标准化，有时也叫中心端口，这个
并行端口几乎为打印机专用，它总共有２５个针脚。

１．７．１．５　音频端口
音频输出口是一个为音箱和耳机准备的端口；音频输入口是一个为外界ＣＤ
播放机、磁带播放机或者其它的音频设备提供的接口；ＭＩＣ是一个连接麦
克风的端口。

１．７．２　ＡＴＸ电源连接口：ＰＷ１／ＰＷ２

此连接器支持主板电源按钮。使用ＡＴＸ电源供电，有些功能例如ＭＯＤＥＭ唤
醒，软关机都可以在此块主板上支持。此电源连接器支持电源功能立即开
启。意味着电源连接器一旦连接主板，系统就会立即启动。ＡＴＸ－４脚电源
连接器仅仅支持＋１２Ｖ的电压。

Pin Signal Pin Signal

10

20

1 3.3V 11 3.3V
2 3.3V 12 -12V
3 GND 13 GND
4 5V 14 PS-ON
5 GND 15 GND
6 5V 16 GND
7 GND 17 GND

1

11

8 PW-OK 18 -5V
9 5V_SB 19 5V
10 12V 20 5V

13佰钰科技

注意注意

注意

注意注意

当你使用Ｐ４电源供电，ＰＷ１和ＰＷ２必须都连接上
打开你的电源供电前，请确认：
１．内存条是否安装好
２．电源是否接好

１．７．３　软驱连接端口：ＦＤＤ

此接口适用于连接软驱排线，连接排线的一端接主板，另外的两个接口可
连接软驱。

１．７．４　硬盘连接端口：ＩＤＥ１／ＩＤＥ２

这些硬盘接口可以使用在附件里提供的硬盘排线连接硬盘。硬盘排线的一
端到主板上的接口，排线另外的两个接口可以接到你的硬盘上。如果你需
要安装两个硬盘，你必须通过跳线设定第二个硬盘为从盘模式。现在的
ＢＩＯＳ支持ＳＣＳＩ，ＩＤＥ和ＣＤ－ＲＯＭ等设备的引导启动。

１．７．５　风扇电源连接端口：ＦＡＮ１￣３

14

CPUFAN1
Connector

FAN1
Connector

佰钰科技

CPU/SYSFAN Pin Definition

1 Sensor

1
2

2 +12VDC

3

3 Ground

FAN1 Pin Definition

1 N/A

1
2

2 +12VDC

3

3 Ground

SYSFAN1
Connector

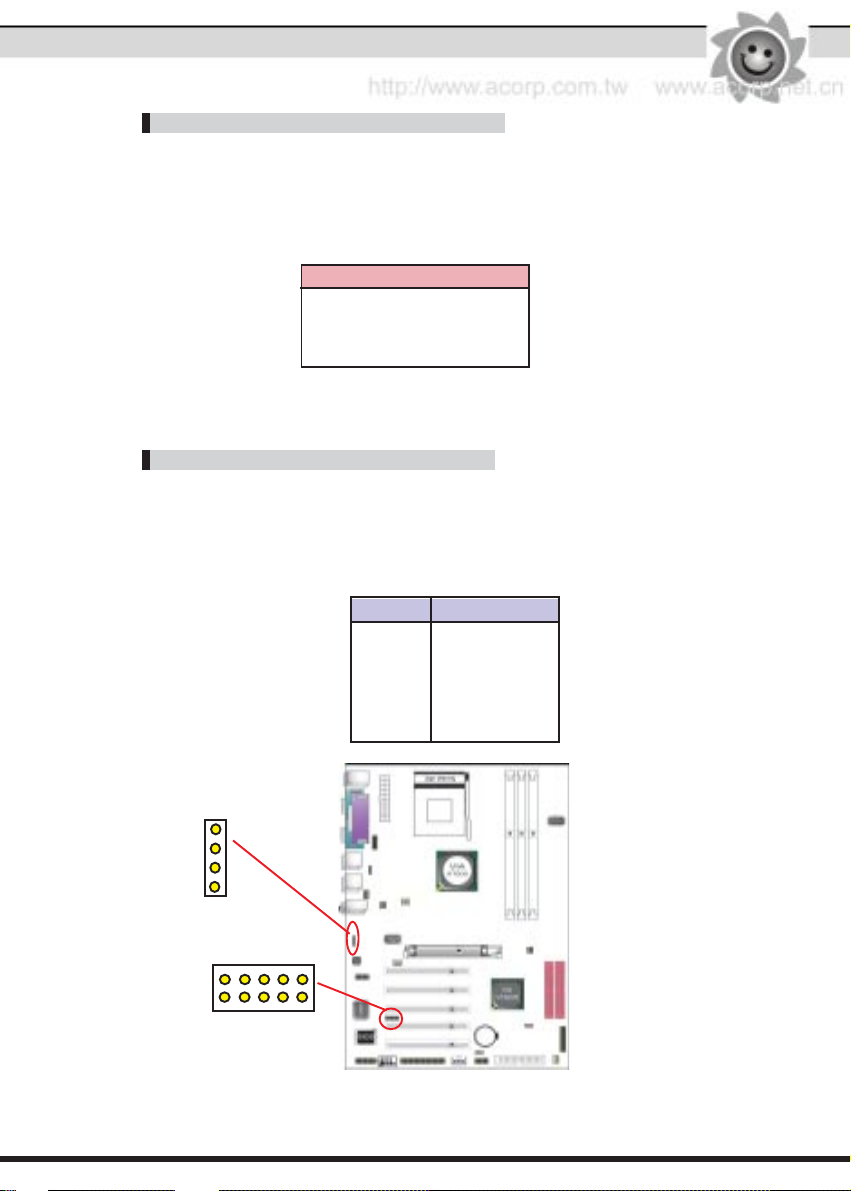

１．７．６

ＣＤ音频线接口：ＣＤ－ＩＮ

ＣＤＩＮ１／ＣＤＩＮ２是音效的专用接口。请把它们用ＣＤ　Ａｕｄｉｏ音效输出线连接好。
ＣＤＩＮ１和ＣＤＩＮ２有相同的信号脚。但其信号是不同的。

Pin CDIN1 Definition

1 CD-L
2 GND
3 GND
4 CD-R

１．７．７

红外线连接端口

这个连接器支持可选的无线网络传输和接收模式。你必须在ＢＩＯＳ里进行设
定才能够使用红外线连接功能。

IR1 Pin Assignment
1 +5V
2 N/A
3 IRRX
4 GND
5 IRTX

CDIN1

CIR

IR

4

1

1 2 3 4 5

1 2 3 4 5

15佰钰科技

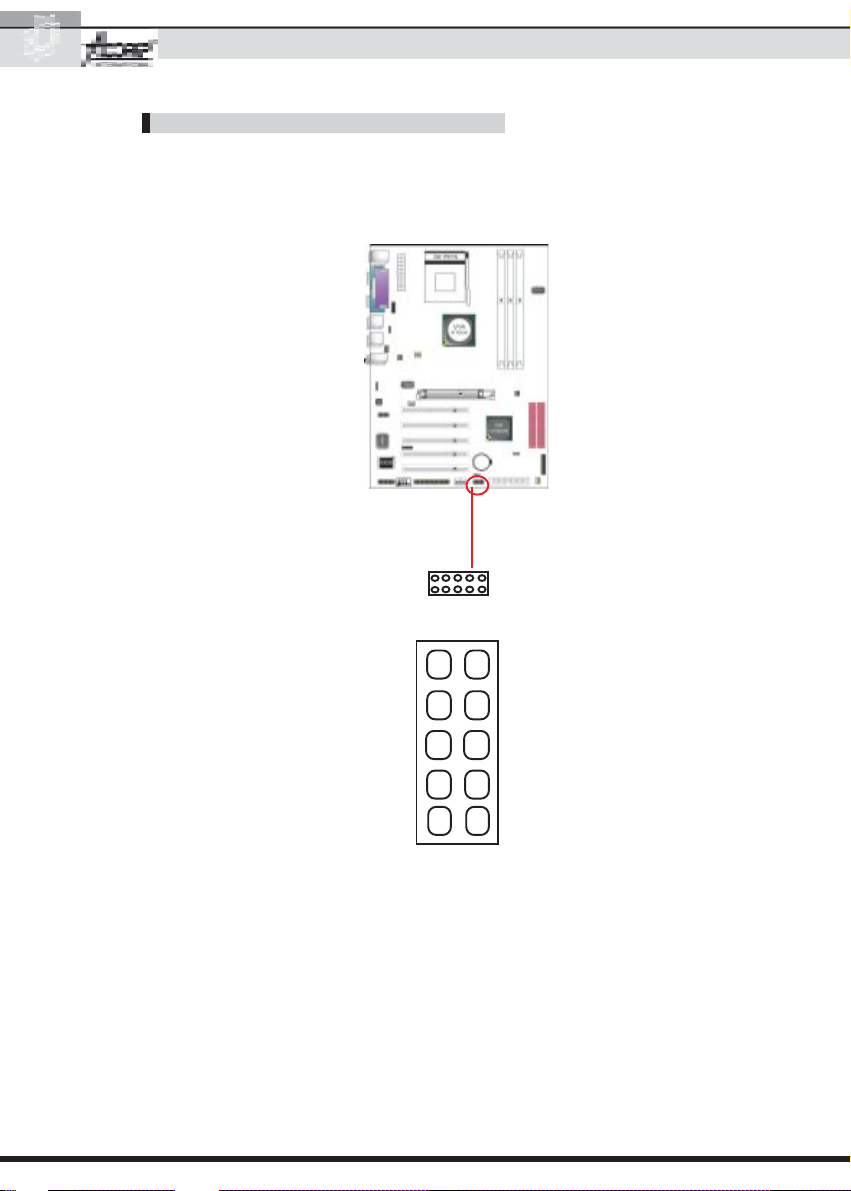

１．７．８　ＵＳＢ连接口：ＵＳＢ４／５

ＵＳＢ４／５　是２ｘ５针接头是ＵＳＢ的扩展接口，每个ＵＳＢ接口需要扩展连接线。
这个可选的ＵＳＢ连接线可以在市场上购买到。

16

佰钰科技

5VUSB

USBDT4-

USBDT4+

GND

GND

2

1

USB4/5

2

1

910

10

9

GND

GND

USBDT5+

USBDT5­5VUSB

１．７．９　前置面板连接口：ＰＡＮＥＬＬ

Front Panel Connectors

PW LED

(+)

19

17
15

13
11
9
7
5
3
1

20

18
16

14
12
10
8
6
4
2

RST

(+)

HD LED

SPEAKER

(+) (+)

PS SW

ＰＳＳＷ

系统电源被一个点触开关控制，点一下这个开关，系统将被启动。

ＬＥＤ电源（ＰＷ－ＬＥＤ）

当系统电源开启的时候，这个灯将一直闪动。

报警器连接口（ＳＰＥＡＫＥＲ）

当系统在自检并不能使用视频界面的时候，它将通过主板上的蜂鸣器提供
错误信息的提示。这个连接器不能连接音频设备。

硬盘ＬＥＤ连接器（ＨＤ－ＬＥＤ）

这个连接器提供ＩＤＥ硬盘的活动ＬＥＤ灯供电，读和写等任何ＩＤＥ主盘和从盘
设备的活动都将使此ＬＥＤ灯闪动。

17佰钰科技

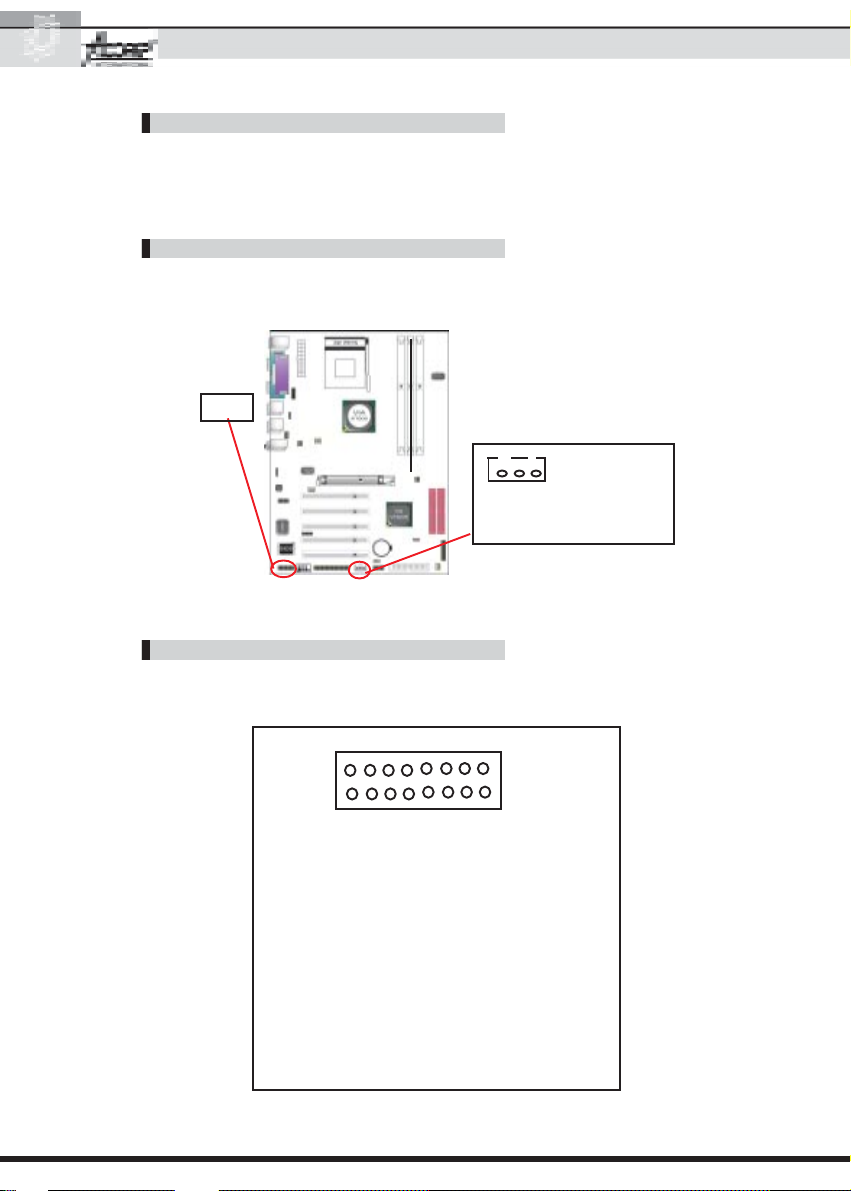

重新启动开关（ＲＳＴ）

这个连接口连接重新启动系统的开关，触动这个开关以后系统重新启动。

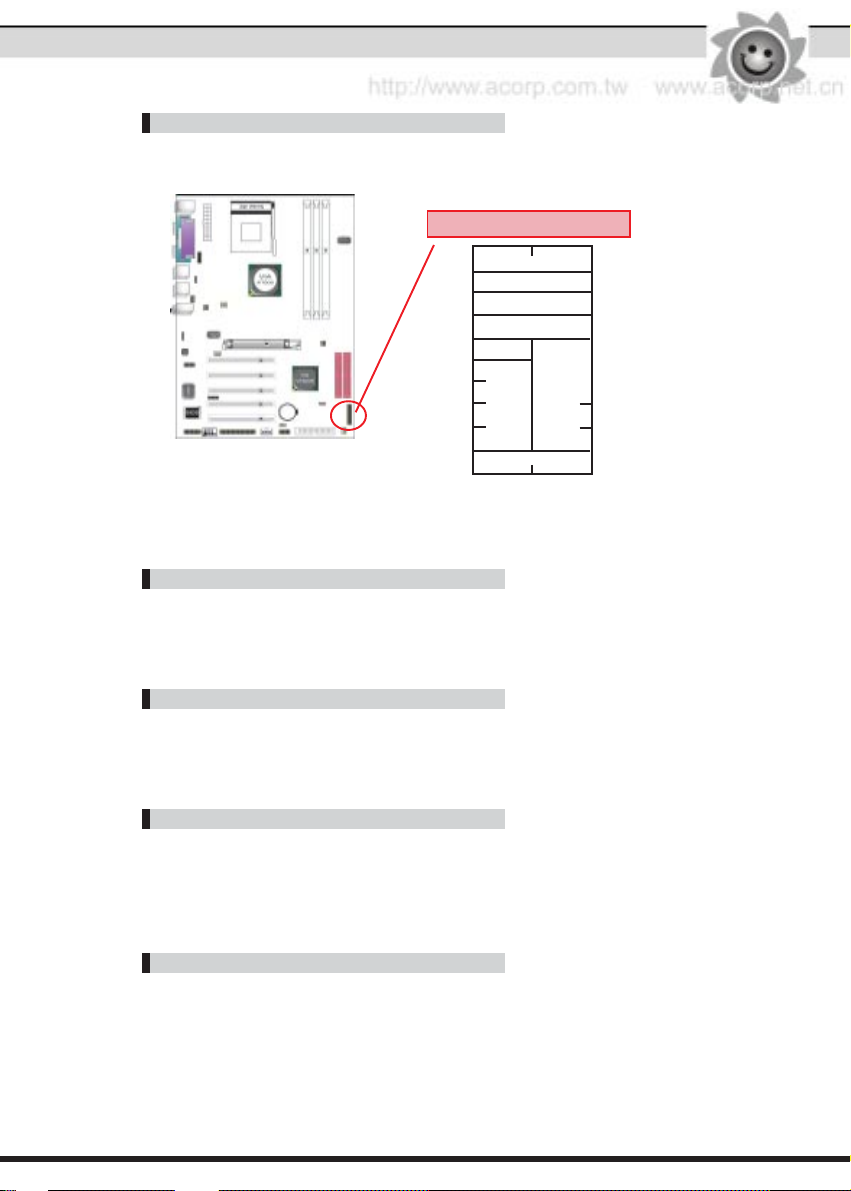

１．７．１０　网络唤醒连接口：ＷＯＬ
ＷＯＬ接口为ＰＣＩ网卡唤醒系统而设计的。

J1

１．７．１１　游戏／ＭＩＤＩ接口：Ｊ１
Ｊ１接口为支持游戏和ＭＩＤＩ端口而设计。

J1: Game/MIDI Connector

2

1

PIN1 Vcc PIN2 Vcc
PIN3 JOYABTNO PIN4 JOYBBTNO
PIN5 JOYAX_C PIN6 JOYBX_C
PIN7 GNDB PIN8 MDTX_C
PIN9 GNDB PIN10 JOYBY_C
PIN11 JOYAY_C PIN12 JOYBBTN1
PIN13 JOYABTN1 PIN14 MDRX_C
PIN15 VCC PIN16 N/A

WOL

16

15

Pin 1 5VSB
Pin 2 GND
Pin 3 Ring

1

18

佰钰科技

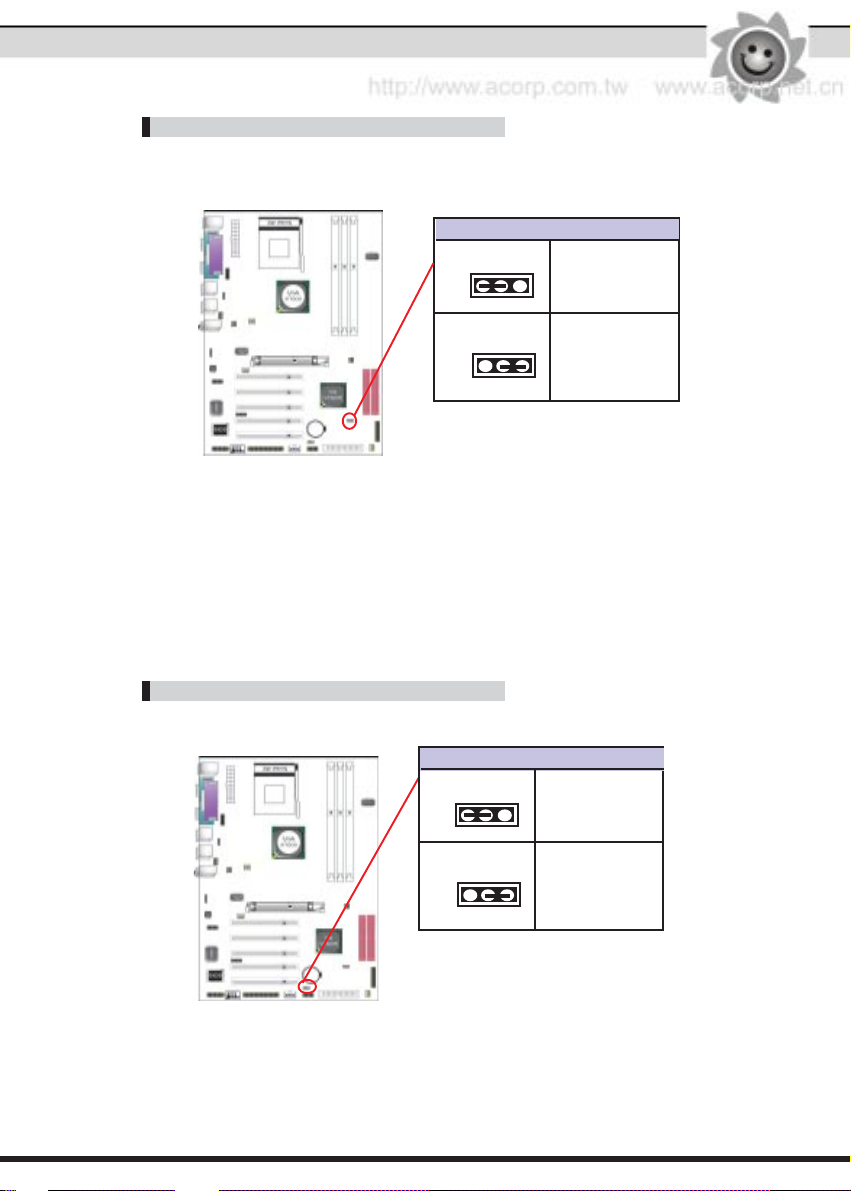

１．７．１２　ＣＭＯＳ功能跳线：清除ＣＭＯＳ

当你系统启动出现问题，你可以清除ＣＭＯＳ设置恢复缺省的ＢＩＯＳ数据。

Jumper Clear CMOS
1-2 closed

1

Normal

(Default)

清除清除

清除

清除清除

ＣＭＯＳＣＭＯＳ

ＣＭＯＳ

ＣＭＯＳＣＭＯＳ

具体步骤：具体步骤：

具体步骤：

具体步骤：具体步骤：

2-3 closed

1

Clear CMOS

１．取下ＪＰ５上１－２上面的跳线
２．１－２秒后，用跳线合闭２－３针
３．１－２秒后，重新恢复１－２的跳线
现在，ＣＭＯＳ已经恢复到了默认的设定。

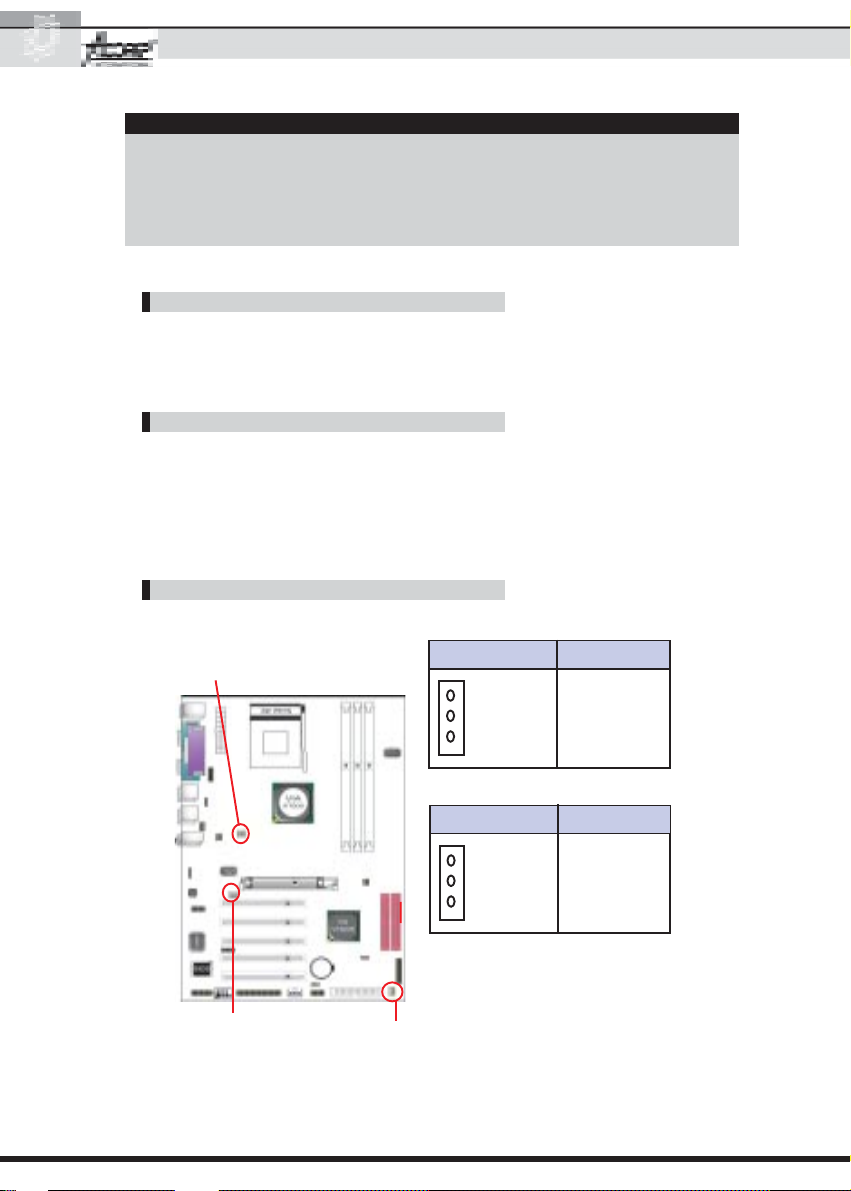

１．７．１３　ＵＳＢ４／５唤醒跳线：Ｊ４
ＪＰ４是为选择ＵＳＢ４／５把系统从ＡＣＰＩ　Ｓ３挂起模式中唤醒而设定的。

J4: USB4/5 Wake-up Select
1-2 closed

1

2-3 closed

1

Disabled

(Default)

Enabled

19佰钰科技

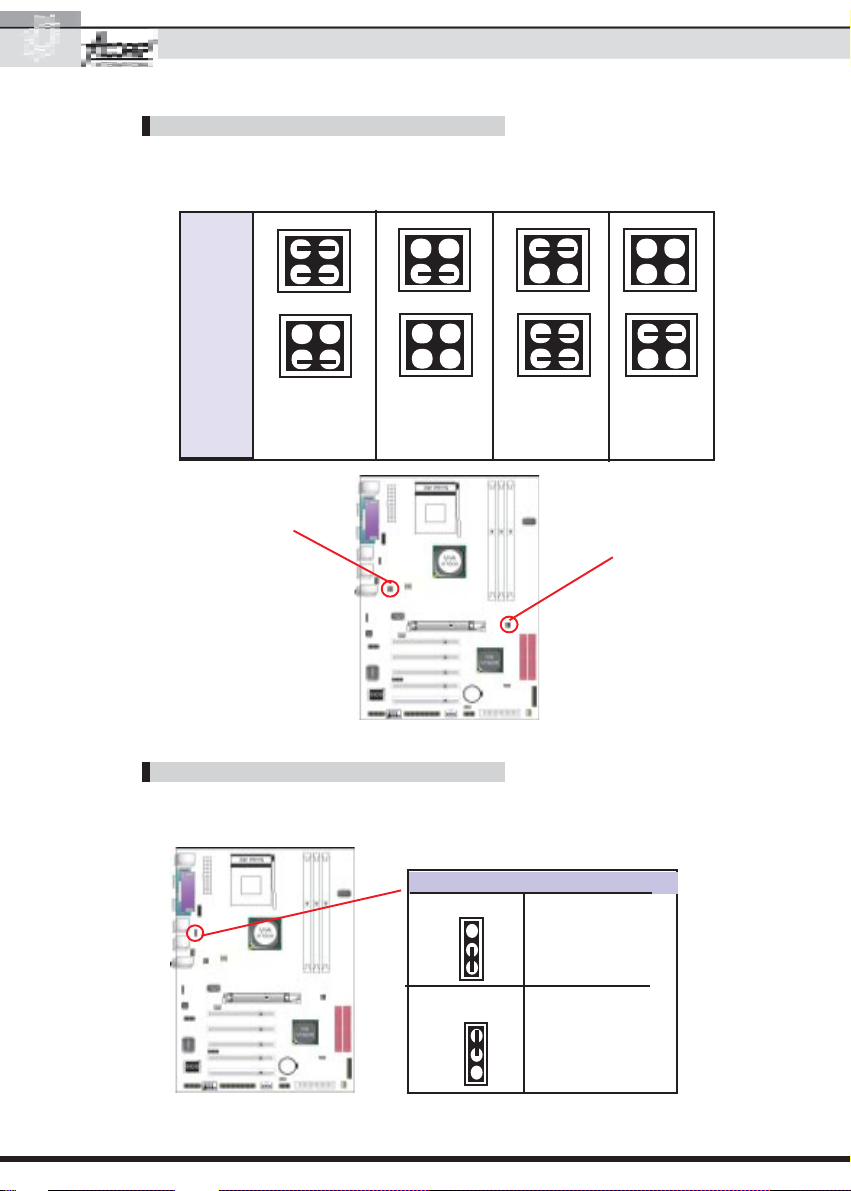

１．７．１４　ＣＰＵ时钟频率跳线：Ｊ３＆Ｊ５
Ｊ３＆Ｊ５跳线设计是为检测设定ＣＰＵ在主板上的使用频率。此款主板支持１００／

１３３／１６６／２００ＭＨＺ的ＣＰＵ外

频，

１３３ＭＨＺ为默认频率

。

J3 Setting

J5 Setting

CPU(MHz)

4

2

4

2

200 MHz

3

1

3

1

4

2

4

2

166 MHz

4

3

2

1

3

4

1

2

100 MHz

3

4

1

2

3

4

1

2

133 MHz

(default)

J3

J5

１．７．１５　　ＵＳＢ０／１／２／３　唤醒跳线：Ｊ２
Ｊ２是为选择ＵＳＢ０／１／２／３把系统从ＡＣＰＩ　Ｓ３挂起模式中唤醒而设定。

3

1

3

1

20

佰钰科技

J2: USB0/1,2/3 Wake-up Select
1-2 closed

Disabled

(Default)

1

2-3 closed

Enabled

1

第二章第二章

第二章

第二章第二章

　ＢＩＯＳ　ＢＩＯＳ

　ＢＩＯＳ

　ＢＩＯＳ　ＢＩＯＳ

２．１　ＢＩＯＳ２．１　 ＢＩＯＳ

２．１　ＢＩＯＳ

２．１　ＢＩＯＳ２．１　 ＢＩＯＳ

这章详细介绍了ＡＷＡＲＤ　ＢＩＯＳ各选项的具体内容和如何配置。ＡＷＡＲＤ　ＢＩＯＳ
允许用户根据自己系统的实际需要进行适当地的设置．主板当中的ＡＷＡＲＤ
ＢＩＯＳ 是一个标准的工业 ＲＯＭ　ＢＩＯＳ。它提供电子工业标准的硬件设备和
串并行端口的设备支持。另外这章还通过具体步骤来向用户介绍更好地
配置您的系统信息。

支持即插即用

这个ＡＷＡＲＤ　ＢＩＯＳ 支持版 １．０Ａ即插即用的规格。同时 ＥＳＣＤ（即扩展系统
数据配置）写入也被支持。

支持ＥＰＡ绿色ＰＣ显示模式

支持ＡＷＡＲＤ　ＢＩＯＳ支持 １．０３　版本的ＥＰＡ绿色ＰＣ显示模式。

ＰＣＩ总线支持
ＡＷＡＲＤ　ＢＩＯＳ同样支持版本为２．１　Ｉｎｔｅｌ　ＰＣＩ 的总线规格

支持支持

支持

支持支持

设定设定

设定

设定设定

支持ＡＰＭ 高级电源管理模式
ＡＷＡＲＤ　ＢＩＯＳ 支持版本为 １．１　和 １．２ 高级电源管理模式，这个选项是作
为ＳＭＩ的节能管理方式。支持睡眠和唤醒功能。硬件设备和显示器的电
源管理也可以通过ＡＷＡＲＤ　ＢＩＯＳ 来配置管理。

21佰钰科技

支持ＤＲＡＭ
支持ＤＤＲＡＭ的内存。

配置菜单
一般，在光标所处选项，当你按＜Ｅｎｔｅｒ＞键时，确定进入该选项，当你使
用向上＜ＰｇＵｐ＞和向下＜ＰｇＤｎ＞键时，光标就会相应地向上和向下移动来改变
选项。当你按＜Ｆ１＞键时，进入帮助选项，按＜Ｅｓｃ＞键，退出当前选项。以
下具体介绍了使用键盘来设定各选项的功能．

该说明书中的ＢＩＯＳ 仅为１．０版本，如果有新的 ＢＩＯＳ 版本变化，请
及时更新，并根据实际情况进行设定。

按　键　　　　　　　　　　　　　　　　　　功　　　　　　　能
　向上方向键　 　 　 　 　 　 　 　 光标向前移一格
　向下方向键　 　 　 　 　 　 　 　 光标向后移一格
　向左方向键　 　 　 　 　 　 　 　 光标向左移一格
　向右方向键　 　 　 　 　 　 　 　 光标向右移一格
　 ＥＳＣ 键　 　 　 　 　 　 　　 在主菜单选项中：不保存并退出
　　 　 　 　 　 　 　 　 　 　 　 　 　 　 在子菜单选项中：退出当前菜单项返回到上一
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　级菜单
　Ｅｎｔｅｒ 键　　　 　　 　　 　 　　 　确定进入光标所在选项
　ＰｇＵｐ 键　　 　　 　 　　 　　 　 　　增加数值或改变选项
　ＰｇＤｎ 键　 　　 　 　　 　　 　 　　 　减少数值或改变选项　　　
　＋ 键　　 　 　 　 　 　 　　 　 　 　 　 　 　增加数值或改变选项
　－ 键　　 　 　 　 　 　 　　 　 　 　 　 　 　减少数值或改变选项
　Ｆ１ 键　　 　 　 　 　 　 　 　　　 　 　 　 进入帮助选项
　Ｆ５ 键　 　 　 　 　 　 　 　 　 　 　 　 　 　 恢复上一次系统配置
　Ｆ６ 键　 　 　 　 　 　 　 　 　 　 　 　 　 　 恢复系统最安全初始配置
　Ｆ７ 键　 　 　 　 　 　 　 　 　 　 　 　 　 　 恢复系统最优化初始配置
　Ｆ １０ 键　　 　 　 　 　 　 　 　 　 　 　 　 保存当前系统配置并退出

注意注意

注意

注意注意

22

佰钰科技

２．２２．２

２．２

２．２２．２

主菜单选项主菜单选项

主菜单选项

主菜单选项主菜单选项

：：

：

：：

当用户进入ＡＷＡＲＤ　ＢＩＯＳ　ＣＭＯＳ　安装界面时，主菜单就显示在屏幕上。用
户可以按Ｅｎｔｅｒ 键进入各选项。

注意：

在该说明书中的主菜单各默认选项仅供参考，具体配置请参照各选
项的具体说明。

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup
PNP/PCI Configurations
PC Health Status

Esc : Quit F9: Menu in BIOS ←→↑↓: Select Item

F10 : Save & Exit Setup

标准ＣＭＯＳ 参数配置选项

Time , Date , Hard Disk Type ...

（Ｓｔａｎｄａｒｄ　ＣＭＯＳ　Ｆｅａｔｕｒｅｓ）

Frequency/Voltage Control
Load Fail-safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit without Saving

这个选项包括ＢＩＯＳ 中所有的标准的系统性能配置

高级ＢＩＯＳ 参数配置选项
这个

选项

包括所有的ＢＩＯＳ 高级功能设置

高级芯片组参数配置选项

（Ａｄｖａｎｃｅｄ　ＢＩＯＳ　　Ｆｅａｔｕｒｅｓ）

（Ａｄｖａｎｃｅｄ　Ｃｈｉｐｓｅｔ　Ｆｅａｔｕｒｅｓ）

这个选项包括所有的Ｃｈｉｐｓｅｔ 高级功能设置

整合外围设备参数配置选项

（Ｉｎｔｅｇｒａｔｅｄ　Ｐｅｒｉｐｈｅｒａｌｓ）

这个选项包括ＩＤＥ 硬盘和 Ｉ／Ｏ 设备特性的高级设定项目
高级电源管理参数配置选项

这个

选项

包括了所有的电源管理高级项目

（Ｐｏｗｅｒ　Ｍａｎａｇｅｍｅｎｔ　Ｓｅｔｕｐ）

23佰钰科技

即插即用／ＰＣＩ总线参数配置选项
这个选项包括了用户定义或者缺省的ＩＲＱ设置

（ＰＮＰ／ＰＣＩ　Ｃｏｎｆｉｇｕｒａｔｉｏｎｓ）

ＰＣ正常运行参数参照选项
这个选项显示系统硬件监控器的信息

频率／电压控制选项
这个选项页面控制ＣＰＵ的时钟和频率倍数

恢复系统安全状态选项
用这个菜单装载ＢＩＯＳ默认的最安全和最小的设置

恢复系统默认最优化状态选项
当出错时，这些选项能够修正计算机，如果你不能启动计算机，选择ＢＩＯＳ设
定选项以在计算机启动后诊断问题。这些设定不提供可选择的性能。

设置超级／用户密码选项
更换、设定、屏蔽密码。它允许你限制他人访问你的计算机系统和系统设置，
或者只是设置。

保存当前系统配置并退出ＣＭＯＳ选项
这个选项用来保存ＣＭＯＳ设置并退出

（ＰＣ　Ｈｅａｌｔｈ　Ｓｔａｔｕｓ）

（Ｆｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　Ｃｏｎｔｒｏｌ）

（Ｌｏａｄ　Ｆａｉｌ－ｓａｆｅ　Ｄｅｆａｕｌｔｓ）

（Ｌｏａｄ　Ｏｐｔｉｍｉｚｅｄ　Ｄｅｆａｕｌｔｓ）

（Ｓｅｔ　　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　Ｐａｓｓｗｏｒｄ）

（Ｓａｖｅ　＆　Ｅｘｉｔ　Ｓｅｔｕｐ）

不保存当前系统配置并退出ＣＭＯＳ选项
这个选项用来放弃所有的ＣＭＯＳ设置并退出

佰钰科技

24

（Ｅｘｉｔ　ｗｉｔｈｏｕｔ　Ｓａｖｉｎｇ）

２．３　２．３　

标准标准

ＣＭＯＳＣＭＯＳ

２．３　

２．３　２．３　

标准

标准标准

ＣＭＯＳ

ＣＭＯＳＣＭＯＳ

参数配置选项参数配置选项

参数配置选项

参数配置选项参数配置选项

（（

Ｓｔａｎｄａｒｄ　ＣＭＯＳ　 ＦｅａｔｕｒｅｓＳｔａｎｄａｒｄ　ＣＭＯＳ　 Ｆｅａｔｕｒｅｓ

（

Ｓｔａｎｄａｒｄ　ＣＭＯＳ　 Ｆｅａｔｕｒｅｓ

（（

Ｓｔａｎｄａｒｄ　ＣＭＯＳ　 ＦｅａｔｕｒｅｓＳｔａｎｄａｒｄ　ＣＭＯＳ　 Ｆｅａｔｕｒｅｓ

））

）

））

这个选项总共分了十类选项，每一类提供了一个或多个选项，用箭头键
以及 ＰｇＵｐ、ＰｇＤｎ 选择最优化的设置。

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features

Date(mm:dd:yy) Tue,Jun 6 2002 Item Help
Time (hh:mm:ss) 11:26:10

IDE Primary Master None
IDE Primary Slave Change the day,
IDE Secondary Master month,year
IDE Secondary Master None and century.

Drive A 1.44M,3.5 in
Drive B None
Floppy 3 Mode Support Disabled

Video EGA/VGA
Halt On All,But Keyboard

Base Memory 640K
Extended Memory 65472K
Total Memory 1024K

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Menu Level

25佰钰科技

主菜单选项主菜单选项

主菜单选项

主菜单选项主菜单选项

　　　　项目　　　　　　　　　　　　　选项　　　　　　　　　　　　　　　　　　备注

　日期　　　　　　　　　　　　　　月　　日　　年　　　　设定系统日期，注意日期会随

着你的设置而自动设
定系统时间

时间　　　　　　　　　　　　　时　　分　　秒　　　　　　　　　选择时，分，秒
　ＤＩＥ主通道主盘　　　进入下个菜单　　　　　　按“Ｅｎｔｅｒ”进入下个菜单
　ＤＩＥ主通道从盘　　　进入下个菜单　　　　　　按“Ｅｎｔｅｒ”进入下个菜单
　ＤＩＥ从通道主盘　　　进入下个菜单　　　　　　按“Ｅｎｔｅｒ”进入下个菜单
　ＤＩＥ从通道从盘　　　进入下个菜单　　　　　　按“Ｅｎｔｅｒ”进入下个菜单

Ａ　盘、Ｂ盘　　　　　　无　　　　　　　　　　　　　　选择你的系统所安装的盘类型
　　　　　　　　　　　　　　　　３６０Ｋ，５．２５ｉｎ
　　　　　　　　　　　　　　　　１．２Ｍ，５．２５ｉｎ
　　　　　　　　　　　　　　　　７２０Ｋ，３．５ｉｎ
　　　　　　　　　　　　　　　　１．４４Ｍ，３．５ｉｎ
　　　　　　　　　　　　　　　　２．８８Ｍ，３．５ｉｎ
　软驱３模式　　　　　　　　　屏蔽　　　　　　　　　　　在Ａ、Ｂ或两者中打开或关闭
　　　　　　　　　　　　　　　　　　　Ａ　盘　　　　　　　　　　　第３软驱模式
　　　　　　　　　　　　　　　　　　　Ｂ　盘
　　　　　　　　　　　　　　　　　　　两者
　视频　　　　　　　　　　　　ＥＧＡ／ＶＧＡ　　　　　　　　　　选择默认的视频设备
　　　　　　　　　　　　　　　　　ＣＧＡ　４０
　　　　　　　　　　　　　　　　　ＣＧＡ　８０
　　　　　　　　　　　　　　　　　ＭＯＮＯ
　挂起　　　　　　　　　　　　所有错误　　　　　　　　　选择何种情况下中断自
　　　　　　　　　　　　　　　　　没有错误　　　　　　　　　检并报错
　　　　　　　　　　　　　　　　　所有，除键盘
　　　　　　　　　　　　　　　　　所有，除磁盘
　　基本存储器　　　　　（６４０Ｋ）　　　　　　　　显示启动时检测到的常规数量

　　额外存储器　　　　　（６５４７２Ｋ）　　　　　　显示启动时检测到的常规数量

　　所有存储器　　　　　（１０２４Ｋ）　　　　　　　显示所有出现的存储器

佰钰科技

26

第一／ 二 ＩＤＥ硬盘通道
在这些项目上按Ｅｎｔｅｒ 显示下面的项目

Primary Master/Secondary

IDE HDD Auto-Detection Press Enter Item Help
IDE Primary Master Auto

Access Mode Auto Menu Level

Capacity 13022MB

Cylinder 25232
Head 16
Precomp 0
Landing Zone 25231
Sector 61

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

ＩＤＥ硬盘自动侦测

（ＩＤＥ　ＨＤＤ　Ａｕｔｏ－Ｄｅｔｅｃｔｉｏｎ）
在这个项目上按Ｅｎｔｅｒ键让ＢＩＯＳ自动侦测硬盘并显示硬盘的一些项目及参
数（容量、柱面、头、硬盘写补偿、磁头停放区、扇区等）

第一／ 二 ＩＤＥ硬盘

（ＩＤＥ　Ｐｒｉｍａｒｙ／　Ｓｅｃｏｎｄａｒｙ［Ｍａｓｔｅｒ／Ｓｌａｖｅ］）
这个项目允许你用三种方法侦测硬盘
选项：　ＡＵＴＯ　 ：ＢＩＯＳ自动侦测硬盘
　　 　 　 　 　 ＮＯＮ Ｅ：没有检测到硬盘
　　　 　　 　 ＭＡＮＵＡＬ：手动检测硬盘

访问模式

（Ａｃｃｅｓｓ　Ｍｏｄｅ）
这个选项允许你选择硬盘的访问模式
选项：
ＣＨ Ｓ ：选择柱面、头、扇区地址模式访问硬盘
ＬＢＡ： 选择用逻辑块地址模式来访问硬盘
Ｌａｒｇｅ：选择 Ｌａｒｇｅ 模式访问硬盘
Ａｕｔｏ：允许 ＢＩＯＳ 自动访问硬盘

容量

（Ｃａｐａｃｉｔｙ）

用ＭＢ 为单位显示硬盘的容量

27佰钰科技

柱面

（Ｃｙｌｉｎｄｅｒ）

显示硬盘的柱面数目

头

（Ｈｅａｄ）

显示硬盘的读写头数目

硬盘写补偿

（Ｐｒｅｃｏｍｐ）

硬盘写补偿数目

磁头停放区

（Ｌａｎｄｉｎｇ　Ｚｏｎｅ）

硬盘磁头停放区数目

（Ｓｅｃｔｏｒ）

扇区
硬盘的扇区数目

２．４　２．４　

高级高级

ＢＩＯＳＢＩＯＳ

２．４　

２．４　２．４　

高级

高级高级

ＢＩＯＳ

ＢＩＯＳＢＩＯＳ

参数配置选项参数配置选项

参数配置选项

参数配置选项参数配置选项

（（

（

（（

Phoenix - AwardBIOS CMOS Setup Utility

Advanced BIOS Features

Virus Warning Disabled
CPU Internal Cache Enabled

Ext e r nal Cac h e Enabled

Quick Power On Self Test Enabled
First Boot Device Floopy
Second Boot Device HDD-0
Third Boot Device CD-ROM
Boot Other Device Enabled
Swap Floppy Drive Disabled
Boot Up Floppy Seek Disabled
Boot Up NumLock Status On
Gate A20 Option Fast

Typematic Rate Setting Disabled
X Typematic Rate (Chars/Sec) 6
X Typematic Delay (Msec) 250

Security Option Setup
OS Select For DRAM >64MB Non-OS2

HDD S.M.A.R.T. Capability Disabled
Video BIOS Shadow Enabled

EPA / (H/W Monitor) Show H/W Monitor

Ａｄｖａｎｃｅｄ　ＢＩＯＳ　 　ＦｅａｔｕｒｅｓＡｄｖａｎｃｅｄ　ＢＩＯＳ　 　Ｆｅａｔｕｒｅｓ

Ａｄｖａｎｃｅｄ　ＢＩＯＳ　 　Ｆｅａｔｕｒｅｓ

Ａｄｖａｎｃｅｄ　ＢＩＯＳ　 　ＦｅａｔｕｒｅｓＡｄｖａｎｃｅｄ　ＢＩＯＳ　 　Ｆｅａｔｕｒｅｓ

Item Help

））

）

））

28

佰钰科技

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

病毒警告（Ｖｉｒｕｓ　 Ｗａｒｎｉｎｇ）
此选项允许你选择ＩＤＥ硬盘启动扇区保护的病毒警告功能。如果这个功能

被打开并有任何试图写入这个扇区数据，ＢＩＯＳ将显示一个警告信息并启动
蜂鸣器。
Ｅｎａｂｌｅｄ

Ｄｉｓａｂｌｅｄ（默认）

ＣＰＵ 一级缓存 ／ 二级缓存（ＣＰＵ　 Ｉｎｔｅｒｎａｌ／Ｅｘｔｅｒｎａｌ　Ｃａｃｈｅ）
这个选项允许你打开ＣＰＵ 的 Ｌ１／Ｌ２缓存以提供更好的性能。
Ｅｎａｂｌｅｄ（默认）
Ｄｉｓａｂｌｅｄ

快速开机自我测试（Ｑｕｉｃｋ　Ｐｏｗｅｒ　Ｏｎｅｓｅｌｆ　ｔｅｓｔ）
如果打开这一项，将会加快启动的速度，ＢＩＯＳ将会缩短或者略过某些项目
的检验。
Ｅｎａｂｌｅｄ（默认）
Ｄｉｓａｂｌｅｄ

设备开机引导顺序（Ｆｉｒｓｔ／Ｓｅｃｏｎｄａｒｙ／Ｔｈｉｒｄ　Ｂｏｏｔ　Ｄｅｖｉｃｅ）
设定后，ＢＩＯＳ将从这个项目里选择的顺序来装载操作系统

Ｆｌｏｐｐｙ（默认），　ＬＳ１２０，　ＨＤＤ－０，　ＳＣＳＩ，　ＣＤＲＯＭ，　 ＨＤＤ－１，　 ＨＤＤ－２，　 ＨＤＤ－
３，　 ＺＩＰ１００，　ＬＡＮ，　 ＵＳＢ－ＦＤＤ，　 ＵＳＢ－Ｚｉｐ，　 ＵＳＢ－ＣＤＲＯＭ，　 ＵＳＢ－ＨＤＤ，　Ｄｉｓａｂｌｅｄ．

使用另外的设备启动（Ｂｏｏｔ　 Ｏｔｈｅｒ　Ｄｅｖｉｃｅ）
允许用户从其它的通道启动系统
Ｅｎａｂｌｅｄ（默认）
Ｄｉｓａｂｌｅｄ

交换软驱设备（Ｓｗａｐ　 Ｆｌｏｐｐｙ　Ｄｒｉｖｅ）
如果系统拥有两个软驱，你可以交换他们已设定的逻辑驱动名
Ｄｉｓａｂｌｅｄ
Ｅｎａｂｌｅｄ

开机侦测软驱（Ｂｏｏｔ　Ｕｐ　Ｆｌｏｐｐｙ　Ｓｅｅｋ）
如果打开，这一项将允许ＢＩＯＳ检验软驱决定是否有 ４０ 或者 ８０ 个磁道
Ｅｎａｂｌｅｄ

Ｄｉｓａｂｌｅｄ（默认）

29佰钰科技

键盘数字键状态
选项：
Ｏｎ（默认）；数字键可用；
Ｏｆｆ：数字键不可用

Ｇａｔｅ　Ａ２０选项（Ｇａｔｅ　Ａ２０　Ｏｐｔｉｏｎ）
选择是否让Ｃｈｉｐ－ｓｅｔ　或者是键盘控制Ｇａｔｅ　Ａ２０
选择：
Ｎｏｒｍａｌ　　　　　　　　　键盘上的一个控制键控制
Ｆａｓｔ　（默认）　　　让芯片组控制

键盘重复率设定（Ｔｙｐｅｍａｔｉｃ　Ｒａｔｅ　 Ｓｅｔｔｉｎｇ）
允许用户更改按键敲击的速度
Ｅｎａｂｌｅｄ　　　　　　　　　　启动键盘重复率设定
Ｄｉｓａｂｌｅｄ（默认）　关闭键盘重复率设定

字元重复率设定（Ｔｙｐｅｍａｔｉｃ　Ｒａｔｅ　Ｃｈａｒ／ＳＥＣ）
延伸字的重复（６－３０个 ／ 秒，６ 为预设值），此选项控制键敲击的速度

首次延迟时间设定（Ｔｙｐｅｍａｔｉｃ　Ｄｅｌａｙ）
此选项设定显示第一个字母和第二个字母的时间差
可选择：２５０（默认值）　　５００　７５０　１０００

安全选项（Ｓｅｃｕｒｉｔｙ　Ｏｐｔｉｏｎ）
这项允许你决定在系统启动和ＣＭＯＳ设定或者只是ＣＭＯＳ设定的时候启用密
码
Ｓｙｓｔｅｍ　　　　　　　　　　开机和进入ＣＭＯＳ均需要输入密码
Ｓｅｔｕｐ（默认）　　　　　只有进入ＣＭＯＳ时才需要输入密码

（Ｂｏｏｔ　Ｕｐ　ＮｕｍＬｏｃｋ　Ｓｔａｔｕｓ）

设定ＯＳ２ 使用内存容量　 （Ｏ Ｓ　 Ｓｅｌｅｃｔ　 Ｆｏｒ　ＤＲＡＭ ＞６４ＭＢ）
选择操作系统运行在高于６４ＭＢ内存
选项：Ｎｏｎ－ＯＳ２（默认）；
　　　　　　ＯＳ２

差错分析与自检测系统（ＨＤＤ　Ｓ．Ｍ．Ａ．Ｒ．Ｔ．　 Ｃａｐａｂｉｌｉｔｙ）
允许用户选择自动检测分析并报告硬盘特性
Ｄｉｓａｂｌｅｄ（默认）；
Ｅｎａｂｌｅｄ

佰钰科技

30

环境保护协会ＬＯＧＯ显示（ＥＰＡ／ＣＨ／Ｗ　ｍｏｎｉｔｏｒ　Ｓｈｏｗ）
使用此选项打开或者关闭环境保护协会或Ｈ／Ｗ监控的ＬＯＧＯ显示
选项：
Ｈ／Ｗ监控
ＥＰＡ　ｌｏｇｏ

２．５　２．５　

２．５　

２．５　２．５　

高级芯片组参数配置选项高级芯片组参数配置选项

高级芯片组参数配置选项

高级芯片组参数配置选项高级芯片组参数配置选项

（（

Ａｄｖａｎｃｅｄ　 Ｃｈｉｐｓｅｔ　ＦｅａｔｕｒｅｓＡｄｖａｎｃｅｄ　 Ｃｈｉｐｓｅｔ　Ｆｅａｔｕｒｅｓ

（

Ａｄｖａｎｃｅｄ　 Ｃｈｉｐｓｅｔ　Ｆｅａｔｕｒｅｓ

（（

Ａｄｖａｎｃｅｄ　 Ｃｈｉｐｓｅｔ　ＦｅａｔｕｒｅｓＡｄｖａｎｃｅｄ　 Ｃｈｉｐｓｅｔ　Ｆｅａｔｕｒｅｓ

））

）

））

这部分允许用户配置芯片组的高级性能，这个芯片组控制总线的速度和
有权使用的系统内存资源，如内存和缓存，它同样使用ＰＣＩ 总线通信。
系统默认的设置已经可以让用户的系统运行在最佳的状态。当然用户可
以根据自己系统的实际需要而进行适合自己的配置。

Phoenix - AwardBIOS CMOS Setup Utility

Advanced Chipset Features

DRAM Clock/Drive Control Press Enter
AGP & P2P Bridge Control Press Enter
CPU & PCI Bus Control Press Enter
Memory Hole Disabled
System BIOS Cacheable Disabled
Video RAM Cacheabled Disabled

Item Help

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

31佰钰科技

ＤＲＡＭ　时钟参数控制选项
在这个项目上按Ｅｎｔｅｒ打开下面的界面

Phoenix - AwardBIOS CMOS Setup Utility

DRAM Clock/Drive Control

Current FSB Frequency 100MHz
Current DRAM Frequency 100MHz
DRAM Clock By SPD
DRAM Timing Auto By SPD
x DRAM CAS Latency 2.5
x Bank Interleave Disabled
x Precharge to Active(Trp) 3T
x Tras Non-DDR400/DDR400 7T
x Active to CMD(Trcd) 3T
DRAM Burst Length 4
DRAM Command Rate 2T Command
Write Recovery Time 3T
TWTR 2T

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

当前的 ＦＳＢ 频率（Ｃｕｒｒｅｎｔ　 ＦＳＢ　 Ｆｒｅｑｕｅｎｃｙ）
此项显示当前的ＦＳＢ频率

当前的 ＤＲＡＭ 频率（Ｃｕｒｒｅｎｔ　ＤＲＡＭ　 Ｆｒｅｑｕｅｎｃｙ）
此项显示当前的ＤＲＡＭ频率

ＤＲＡＭ 时钟（ＤＲＡＭ　 Ｃｌｏｃｋ）
此项设定ＤＲＡＭ时钟
选项：
ＳＰＤ：１００ＭＨＺ　１３３ＭＨＺ　１６６ＭＨＺ　２００ＭＨＺ

ＤＲＡＭ处理速度（ＤＲＡＭ　 Ｔｉｍｉｎｇ）
此项设定ＤＲＡＭ的处理速度
选项：ＳＰ Ｄ 自动　　 ＴＵＲＢＯ　　 ＵＬＴＲＡ　 　 手动设定

ＣＡＳ（列地址选通）等待时间（周期数）（ＤＲＡＭ　ＣＡＳ　Ｌａｔｅｎｃｙ）
使用此选项手动设置ＤＲＡＭ　ＣＡＳ　等待时间，共有以下四个选项：
选项：　１．５；　２；　２．５；　３

佰钰科技

32

Ｂａｎｋ（存储体）数（Ｂａｎｋ　Ｉｎｔｅｒｌｅａｖｅ）
使用此选项手动设置Ｂａｎｋ（存储体）块数，共有以下三个选项。
选项：　Ｄｉｓａｂｌｅｄ；　２　Ｂａｎｋ；　４　Ｂａｎｋ

ＲＡＳ（行地址选通）预先充电时间（Ｐｒｅｃｈａｒｇｅ　ｔｏ　Ａｃｔｉｖｅ（Ｔｒｐ））
使用此选项手动设置这个充电时间，共有以下两个选项。
选项：　２Ｔ；　３Ｔ

Ｎｏｎ－ＤＤＲ４００／ＤＤＲ４００周期选项（Ｔｒａｓ　Ｎｏｎ－ＤＤＲ４００／ＤＤＲ４００）
当手动设置ＤＲＡＭ的相关时间选择项后，用这个项目可以设置
Ｎｏｎ－ＤＤＲ４００／ＤＤＲ４００　的周期
选项：７Ｔ；１０Ｔ

ＲＡＳ相对ＣＡＳ的时间（用时钟数表示）（Ａｃｔｉｖｅ　ｔｏ　ＣＭＤ［Ｔｒｃｄ］）
使用此选项手动设置这个相对时间，共有以下两个选项。
选项：　３Ｔ；　２Ｔ

ＤＲＡＭ爆发周期长度（ＤＲＡＭ　Ｂｕｒｓｔ　Ｌｅｎｇｔｈ）
使用此项目设定ＤＲＡＭ爆发周期长度
选项：４，８

ＤＲＡＭ命令速度（ＤＲＡＭ　Ｃｏｍｍａｎｄ　Ｒａｔｅ）
使用此项目设定ＤＲＡＭ命令速度
选项：２Ｔ　Ｃｏｍｍａｎｄ；　１Ｔ　ｃｏｍｍａｎｄ

写恢复时间（Ｗｒｉｔｅ　Ｒｅｃｏｖｅｒｙ　Ｔｉｍｅ）
使用此项目设定写恢复时间
选项：３Ｔ；　２Ｔ

读写时间（　ＴＷＴＲ）
使用此项目设定ＤＲＡＭ　的读写时间周期

选项：１Ｔ；　２Ｔ

33佰钰科技

ＡＧＰ　Ｐ２Ｐ　桥控制

Phoenix - AwardBIOS CMOS Setup Utility

AGP P2P Bridge Control

AGP Aperture Size 128M

AGP Mode 4X

AGP Driving Control Auto

x AGP Driving Value DA

AGP Fast Write Enabled

AGP Master 1 WS Write Disabled

AGP Master 1 WS Read Disabled

DBI Output For AGP Trans. Enabled

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

ＡＧＰ 显存大小（ＡＧＰ　 Ａｐｅｒｔｕｒｅ　Ｓｉｚｅ）
此选项设定ＡＧＰ 显存大小
选项：　２５６Ｍ；　１２８Ｍ；　６４Ｍ；　３２Ｍ；　１６Ｍ；　８Ｍ；　４Ｍ

ＡＧＰ模式（ＡＧＰ　Ｍｏｄｅ）
此选项设定ＡＧＰ 模式
选项：　８Ｘ；　４Ｘ；　２Ｘ；　 １Ｘ

Item Help

34

ＡＧＰ控制（ＡＧＰ　Ｄｒｉｖｉｎｇ　Ｃｏｎｔｒｏｌ）
此选项设定ＡＧＰ 的控制模式
选项：自动　　　手动

佰钰科技

ＡＧＰ操纵值（ＡＧＰ　 Ｄｒｉｖｉｎｇ　 Ｖａｌｕｅ）
当ＡＧＰ 操纵被手动设定的时候，使用此选项设定 ＡＧＰ 操纵地址值
选项：　００　￣ 　 ＦＦ 　 ｉｎ　 １ ｈ　 步进

ＡＧＰ 快写（ＡＧＰ　Ｆａｓｔ　 Ｗｒｉｔｅ）
此选项可以打开或者ｈ 关闭 ＡＧＰ 快写功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

主ＡＧＰ写功能（ＡＧＰ　Ｍａｓｔｅｒ　１　 ＷＳ　Ｗｒｉｔｅ）
此选项可以打开或者关闭主ＡＧＰ 写功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ
主ＡＧＰ读功能（ＡＧＰ　Ｍａｓｔｅｒ　１　 ＷＳ　Ｒｅａｄ）
此选项可以打开或者关闭主ＡＧＰ 读功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＡＧＰ　３．０标准选项（ＡＧＰ　３．０　Ｃａｌｉｂｒａｔｉｏｎ　Ｃｙｃｌｅ）
此项可以设置打开或关闭ＡＧＰ　 ３．０标准的功能。
选项：Ｅｎａｂｌｅｄ；　Ｄｉｓａｂｌｅｄ

ＡＧＰ处理ＤＢＩ 输出（ＤＢＩ　Ｏｕｔｐｕｔ　 Ｆｏｒ　 ＡＧＰ　 Ｔｒａｎｓ． ）
此选项打开或者关闭ＡＧＰ 处理ＤＢＩ输出功能
选项：Ｅｎａｂｌｅｄ（默认）；　 Ｄｉｓａｂｌｅｄ

ＣＰＵ和ＰＣＩ总线控制
在此选项上按“Ｅｎｔｅｒ”来进入下面的菜单

Phoenix - AwardBIOS CMOS Setup Utility

CPU & PCI Bus Control

PCI1 Master 0 WS Write Enabled
PCI2 Master 0 WS Write Enabled
PCI1 Post Write Enabled
PCI2 Post Write Enabled
VLink 8X Support Enabled
PCI Delay Transaction Enabled

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

35佰钰科技

主ＰＣＩ　１／２　 工作储存（ＰＣＩ１／ＰＣＩ２　Ｍａｓｔｅｒ　０　ＷＳ　Ｗｒｉｔｅ）
此项目可以打开或者关闭主ＰＣＩ　１／２　工作储存功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＰＣＩ　１／２ 加速写（ＰＣＩ１／ＰＣＩ２　　Ｐｏｓｔ　Ｗｒｉｔｅ）
此项目可以打开或者关闭ＰＣＩ１／２加速写功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

８Ｘ　Ｖ－Ｌｉｎｋ 支持（ＶＬｉｎｋ　８Ｘ　Ｓｕｐｐｏｒｔ）
此项目可以打开或者关闭８Ｘ　Ｖ－Ｌｉｎｋ支持
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＰＣＩ 延迟传送（ＰＣＩ　Ｄｅｌａｙ　 Ｔｒａｎｓａｃｔｉｏｎ）
此项目可以打开或者关闭ＰＣＩ延迟传送
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

存储器基准
使用此选项打开或者关闭存储器基准
选项：Ｄｉｓａｂｌｅｄ；　１５Ｍ　￣　１６Ｍ

系统ＢＩＯＳ刷新
使用此选项打开或者关闭系统ＢＩＯＳ刷新功能
选项：Ｅｎａｂｌｅｄ；　Ｄｉｓａｂｌｅｄ

视频ＲＡＭ刷新功能
使用此选项打开或者关闭视频ＢＩＯＳ刷新功能

选项：Ｅｎａｂｌｅｄ；　Ｄｉｓａｂｌｅｄ

佰钰科技

36

２．６　２．６　

２．６　

２．６　２．６　

整合外围设备参数配置选项整合外围设备参数配置选项

整合外围设备参数配置选项

整合外围设备参数配置选项整合外围设备参数配置选项

（（

Ｉｎｔｅｇｒａｔｅｄ　ＰｅｒｉｐｈｅｒａｌｓＩｎｔｅｇｒａｔｅｄ　Ｐｅｒｉｐｈｅｒａｌｓ

（

Ｉｎｔｅｇｒａｔｅｄ　Ｐｅｒｉｐｈｅｒａｌｓ

（（

Ｉｎｔｅｇｒａｔｅｄ　ＰｅｒｉｐｈｅｒａｌｓＩｎｔｅｇｒａｔｅｄ　Ｐｅｒｉｐｈｅｒａｌｓ

Phoenix - AwardBIOS CMOS Setup Utility

Integrated Peripherals

VIA Onchip IDE Device Press Enter
VIA Onchip PCI Device Press Enter
Super IO Device Press Enter
Init Display First PCI Slot

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

集成ＶＩＡ　 ＩＤＥ 设备（ＶＩＡ　Ｏｎｃｈｉｐ　 ＩＤＥ　 　Ｄｅｖｉｃｅ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

Item Help

））

）

））

Phoenix - AwardBIOS CMOS Setup Utility

VIA OnChip IDE Device

OnChip IDE Channel0 Enabled
OnChip IDE Channel1 Enabled
IDE Prefetch Mode Enabled
Primary Master PIO Auto
Primary Slave PIO Auto
Secondary Master PIO Auto
Secondary Slave PIO Auto
Primary Master UDMA Auto
Primary Slave UDMA Auto
Secondary Master UDMA Auto
Secondary Slave UDMA Auto

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

37佰钰科技

集成 ＩＤＥ　 ０ 通道（ＯｎＣｈｉｐ　ＩＤＥ　 Ｃｈａｎｎｅｌ０）
使用此项目打开或者关闭ＩＤＥ　０通道
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

集成ＩＤＥ　 １ 通道　　（ＯｎＣｈｉｐ　ＩＤＥ　 Ｃｈａｎｎｅｌ１　 ）
使用此项目打开或者关闭ＩＤＥ　１通道
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＤＥ 预取模式（ＩＤＥ　 Ｐｒｅｆｅｔｃｈ　Ｍｏｄｅ）
使用此项目打开或者关闭Ｉ ＤＥ 预取模式，如果打开，数据在访问的时候
将被预取到缓冲区内。

选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ
第一通道ＰＩ Ｏ（Ｐｒｉｍａｒｙ　Ｍａｓｔｅｒ／Ｓｌａｖｅ　 ＰＩＯ）

如果集成ＩＤＥ通道被打开，此项目可以选择第一通道的ＰＩＯ模式（程序输入
输出模式）Ｍｏｄｅ４是最快的。
选项：Ａｕｔｏ；　Ｍｏｄｅ０；　Ｍｏｄｅ１；　Ｍｏｄｅ２；　Ｍｏｄｅ３；　Ｍｏｄｅ４

第二通道ＰＩＯ（Ｓｅｃｏｎｄａｒｙ　Ｍａｓｔｅｒ／Ｓｌａｖｅ　ＰＩＯ）
如果集成ＩＤＥ通道被打开，此项目可以选择第二通道的ＰＩＯ模式（程序输入
输出模式）Ｍｏｄｅ４是最快的。
选项：Ａｕｔｏ；　Ｍｏｄｅ０；　Ｍｏｄｅ１；　Ｍｏｄｅ２；　Ｍｏｄｅ３；　Ｍｏｄｅ４

第一通道ＵＤＭＡ（Ｐｒｉｍａｒｙ　 Ｍａｓｔｅｒ／Ｓｌａｖｅ　ＵＤＭＡ）
如果集成ＩＤＥ通道０被打开，此项目可以选择第一通道的ＵＤＭＡ模式（直接存
储器访问模式）
选项：Ａｕｔｏ；Ｄｉｓａｂｌｅｄ

第二通道ＵＤＭＡ（Ｓｅｃｏｎｄａｒｙ　Ｍａｓｔｅｒ／Ｓｌａｖｅ　 ＵＤＭＡ）
如果集成ＩＤＥ通道０被打开，此项目可以选择第二通道的ＵＤＭＡ模式（直接存
储器访问模式）
选项：Ａｕｔｏ；Ｄｉｓａｂｌｅｄ

ＩＤＥ硬盘块模式（ＩＤＥ　ＨＤＤ　Ｂｌｏｃｋ　Ｍｏｄｅ）
使用此项目打开或者关闭ＩＤＥ 硬盘的块模式（多扇区模式）
选项：Ｄｉｓａｂｌｅｄ；　Ｅｎａｂｌｅｄ

佰钰科技

38

集成ＶＩＡ　ＰＣＩ 设备（ＶＩＡ　Ｏｎｃｈｉｐ　ＰＣＩ　Ｄｅｖｉｃｅ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

VIA OnChip PCI Device

VIA-3058 AC97 Audio Auto
Onchip USB Controller All Disabled
USB 2.0 Controller Enabled
USB Keyboard Support Enabled

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

ＶＩＡ－３０５８　ＡＣ９７　音效（ＶＩＡ－３０５８　ＡＣ９７　Ａｕｄｉｏ）
此项目自动检测或者关闭ＶＩＡ－３０５８　ＡＣ９７　音效
选项：Ａｕｔｏ；　 Ｄｉｓａｂｌｅｄ

ＶＩＡ－３０６８　ＭＣ９７　调制解调器（ＶＩＡ－３０６８　ＭＣ９７　Ｍｏｄｅｍ ）
此项目自动检测或者关闭ＶＩＡ－３０６８　ＭＣ９７　调制解调器
选项：Ａｕｔｏ；　 Ｄｉｓａｂｌｅｄ

板载ＵＳＢ 控制（Ｏｎｃｈｉｐ　ＵＳＢ　Ｃｏｎｔｒｏｌ）
使用此选项打开或者关闭ＵＳＢ 口
选项：　Ａｌｌ　 ｄｉｓａｂｌｅｄ；　Ａｌｌ　 ｅｎａｂｌｅｄ；　 １＆２　ＵＳＢ　 ｐｏｒｔｓ；　 １＆３　ＵＳＢ
ｐｏｒｔｓ；　１　ＵＳＢ　ｐｏｒｔ

ＵＳＢ２．０的控制（ＵＳＢ　２．０　Ｃｏｎｔｒｏｌｌｅｒ）
使用此项目打开或者关闭ＵＳＢ２．０ 的支持

选项：　Ｄｉｓａｂｌｅｄ；　Ｅｎａｂｌｅｄ

ＵＳＢ键盘支持（ＵＳＢ　Ｋｅｙｂｏａｒｄ　Ｓｕｐｐｏｒｔ）
使用此项目打开或者关闭ＵＳＢ 键盘支持
选项：　Ｄｉｓａｂｌｅｄ；　Ｅｎａｂｌｅｄ

39佰钰科技

超级输入／输出设备（Ｓｕｐｅｒ　ＩＯ　Ｄｅｖｉｃｅ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

Phoenix - AwardBIOS CMOS Setup Utility

VIA OnChip IDE Device

Onboard FDC Controller Enabled
Onboard Serial Port 1 3F8/IRQ4
Onboard Serial Port 2 2F8/IRQ3
UART Mode Select Normal
RxD, TxD Active Hi, Lo
IR Transmission Delay Enabled
UR2 Duplex Mode Half
Use IR Pins IR-Rx2Tx2
Onboard Parallel Port 378/IRQ7
Parallel Port Mode ECP
EPP Mode Select EPP1.7
ECP Mode Use DMA 3
Game Port Address 20 1
MIDI Port Address 330
MIDI Port IRQ 10

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

板载ＦＤＣ控制（Ｏｎｂｏａｒｄ　ＦＤＣ　Ｃｏｎｔｒｏｌｌｅｒ）
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓｂｌｅｄ

板载串口１／２（Ｏｎｂｏａｒｄ　Ｓｅｒｉａｌ　Ｐｏｒｔ　１／Ｐｏｒｔ　２）
此选项为第一个和第二个串口选取合适的地址和通讯中断
选项：Ａｕｔｏ；　　３Ｆ８／ＩＲＱ４；　２Ｆ８／ＩＲＱ３；　３Ｅ８／ＩＲＱ４； ２Ｅ８／ＩＲＱ３；　Ｄｉｓａｂｌｅｄ．

ＵＡＲＴ模式选择（ＵＡＲＴ　Ｍｏｄｅ　Ｓｅｌｅｃｔ）
此选项允许你选择主板Ｉ／Ｏ集成的红外线功能
　选项：Ｎｏｒｍａｌ（默认），　 ＩｒＤＡ，　ＡＳＫＩＲ．

动态ＲｘＤＴｘＤ（ＲｘＤ，　ＴｘＤ　Ａｃｔｉｖｅ）
此选项允许你选择动态ＲｘＤ，ＴｘＤ的高或低模式
选项：Ｈｉ，Ｌｏ；　 Ｌｏ，Ｈｉ；　 Ｌｏ，Ｌｏ；　Ｈｉ，Ｈｉ

红外线传输延迟（ＩＲ　Ｔｒａｎｓｍｉｓｓｉｏｎ　Ｄｅｌａｙ）
此项目允许你打开或者关闭红外线传输延迟功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＵＲ２双工模式（ＵＲ２　Ｄｕｐｌｅｘ　Ｍｏｄｅ）
如果你需要，此项目允许你选择主板Ｉ／Ｏ 集成的红外线模式
选项：　Ｈａｌｆ　（默认），　Ｆｕｌｌ．

选项：ＰＣＩ　 Ｓｌｏｔ；　ＡＧＰ

佰钰科技

40

使用红外线ＰＩＮＳ（Ｕｓｅ　ＩＲ　Ｐｉｎｓ）
此项目允许你选择红外线ＰＩＮＳ
选项：ＩＲ－Ｒｘ２Ｔｘ２；　 ＲｘＤ２，　ＴｘＤ２

板载并口（Ｏｎｂｏａｒｄ　Ｐａｒａｌｌｅｌ　Ｐｏｒ）
此项目允许你选择主板并口
选项：３７８／ＩＲＱ７；　 ２７８／ＩＲＱ５；　３ＢＣ／ＩＲＱ７；　 Ｄｉｓａｂｌｅｄ

并口模式（Ｐａｒａｌｌｅｌ　Ｐｏｒｔ　Ｍｏｄｅ）
此选项允许你选择并口模式
ＳＰＰ　（默认）　　　ＳＰＰ模式
ＥＰＰ　　　　　　　　　　　　ＥＰＰ模式
ＥＣＰ　　　　　　　　　　　　ＥＣＰ模式
ＥＣＰ／ＥＰＰ　　　　　　　　ＥＣＰ／ＥＰＰ模式

Ｎｏｒｍａｌ
ＥＰＰ模式选择（ＥＰＰ　Ｍｏｄｅ　Ｓｅｌｅｃｔ）
选项：ＥＰＰ１．７；　ＥＰＰ１．９

ＥＣＰ使用ＤＭＡ 模式（ＥＣＰ　Ｍｏｄｅ　Ｕｓｅ　ＤＭＡ）
选项：３，　 １

游戏口地址（Ｇａｍｅ　Ｐｏｒｔ　Ａｄｄｒｅｓｓ）
此选项设定游戏口地址
２０１　（默认）；　２０９；　Ｄｉｓａｂｌｅｄ

ＭＩＤＩ口地址（ＭＩＤＩ　Ｐｏｒｔ　Ａｄｄｒｅｓｓ）
此选项设定ＭＩＤＩ 口地址
２９０：３００；　３３０　（默认）；　Ｄｉｓａｂｌｅｄ．

ＭＩＤＩ口 ＩＲＱ（ＭＩＤＩ　Ｐｏｒｔ　ＩＲＱ）
此选项设定ＭＩＤＩ 口的 ＩＲＯ
１０　 （默认）：　５

原始第一显示设备（Ｉｎｉｔ　Ｄｉｓｐｌａｙ　Ｆｉｒｓｔ）
使用此项目选择原始显示设备作为第一显示输出
选项：ＰＣＩ　Ｓｌｏｔ，ＡＧＰ

41佰钰科技

２．７　 　２．７　 　

２．７　 　

２．７　 　２．７　 　

高级电源管理参数配置选项高级电源管理参数配置选项

高级电源管理参数配置选项

高级电源管理参数配置选项高级电源管理参数配置选项

（（

Ｐｏｗｅｒ　 Ｍａｎａｇｅｍｅｎｔ　ＳｅｔｕｐＰｏｗｅｒ　 Ｍａｎａｇｅｍｅｎｔ　Ｓｅｔｕｐ

（

Ｐｏｗｅｒ　 Ｍａｎａｇｅｍｅｎｔ　Ｓｅｔｕｐ

（（

Ｐｏｗｅｒ　 Ｍａｎａｇｅｍｅｎｔ　ＳｅｔｕｐＰｏｗｅｒ　 Ｍａｎａｇｅｍｅｎｔ　Ｓｅｔｕｐ

Phoenix - AwardBIOS CMOS Setup Utility

Power Management Setup

））

）

））

ACPI Function Enabled
ACPI Suspend Type S1(POS)
Power Management Option User Define
HDD Power Down Disabled
Suspend Mode Disabled
Video Of f Option Suspend -> Off
Video Off Method V/H SYNC+Blank
Modem Use IRQ 3
Soft-off by PWR-BTTN Instant-off
IRQ/Event Activity Detect Press Enter

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

ＡＣＰＩ功能
此选项可以选择或者关闭高级电源管理（ＡＣＰＩ）

ＡＣＰＩ省电模式功能

（ＡＣＰＩ　Ｓｕｓｐｅｎｄ　 Ｔｙｐｅ）
此选项设置ＡＣＰＩ省电模式功能
选项：
Ｓ１（ＰＯＳ）　（默认值）　　　电源挂起
Ｓ３（ＳＴＲ）　　　　　　　　内存挂起
Ｓ１＆Ｓ３

Item Help

电源管理

（Ｐｏｗｅｒ　Ｍａｎａｇｅｍｅｎｔ）
这个选项设置电源管理的模式
选项：

Ｕｓｅｒ　Ｄｅｆｉｎｅ（默认值），Ｍｉｎ　Ｓａｖｉｎｇ，Ｍａｘ　Ｓａｖｉｎｇ

硬盘电源关闭（ＨＤＤ　Ｐｏｗｅｒ　Ｄｏｗｎ）
此选项可以打开或者关闭硬盘电源关闭功能

选项：１Ｍｉｎ￣１５　Ｍｉｎ 以每分钟步进

佰钰科技

42

视频关闭途径
此选项可以终止显示器空白时的管理
选项：Ｖ／Ｈ　ＳＹＮＣ＋Ｂｌａｎｋ：　关闭垂直和水平同步同时对视频缓冲写入空白信
息。
Ｂｌａｎｋ　Ｓｃｒｅｅｎ：　 对视频缓冲写入空白信息。
ＤＰＭＳ　Ｓｕｐｐｏｒｔ：　原始显示电源管理信号

（Ｖｉｄｅｏ　Ｏｆｆ　Ｍｅｔｈｏｄ）

视频关闭选项
当激活显示器电源管理中的视频关闭特征，此将终止。
选项：　Ａｌｗａｙｓ　ｏｎ；　Ｎｏ；Ｙｅｓ（默认值）

挂起类型
挂起模型使用该项可以设定挂起时间
选项：Ｄｉｓａｂｌｅｄ（默认值）；　１￣６０　ｍｉｎ．

Ｍｏｄｅｍ使用ＩＲＱ
此选项侦测ＩＲＱ，他它可以被Ｍｏｄｅｍ 使用
选项：３；　４；　５；　７；　９；　１０；　１１；　ＮＡ

ＰＷＲＢＩＮ软关机（Ｓｏｆｔ－ｏｆｆ　ｂｙ　ＰＷＲ－ＢＴＴＮ）
使用此选项选择ＰＷＲＢＩＮ 软关机模式

选项：　Ｉｎｓｔａｎｔ－Ｏｆｆ；　Ｄｅｌａｙ　　４　Ｓｅｃ

（Ｖｉｄｅｏ　Ｏｆｆ　ｉｎ）　Ｓｕｓｐｅｎｄ

（Ｓｕｓｐｅｎｄ　Ｍｏｄｅ）

（Ｍｏｄｅｍ　Ｕｓｅ　 ＩＲＱ）

43佰钰科技

ＩＲＱ／事件动态检测（ＩＲＱ／Ｅｖｅｎｔ　Ａｃｔｉｖｉｔｙ　Ｄｅｔｅｃｔ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

Phoenix - AwardBIOS CMOS Setup Utility

VIA OnChip IDE Device

Power On by PS/2 KB Select PS/2 KB
Power On by PS/2 KB Disabled
Power On by PS/2 MS Disabled
Power On by USB Disabled
Power On By PME Disabled
Power On By WOL/ Ring Disabled
RTC Alarm Resume Disabled
X Date (of Month) Alarm 0
X Time(hh:mm:ss) Alarm 0 : 0 : 0
IRQs Activity Monitoring Press Enter

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

ＰＳ２ 键盘唤醒选择（Ｐｏｗｅｒ　Ｏｎ　 ｂｙ　ＰＳ／２　 ＫＢ　 　Ｓｅｌｅｃｔ）
使用此项目选择ＰＳ／２ 键盘唤醒模式
选项：Ｈｏｔ　 Ｋｅｙ；　Ｐａｓｓｗｏｒｄ

Item Help

ＰＳ２ 键盘唤醒选择（Ｐｏｗｅｒ　 Ｏｎ　 ｂｙ　ＰＳ／２　 ＫＢ）
如果键盘选择从热键唤醒，使用此项目选择热键
选项：Ｃｔｒｌ＋１￣１２；　 Ｄｉｓａｂｌｅｄ；　 Ａｎｙ　Ｋｅｙ；　 Ｗａｋｅ；　 Ｐｏｗｅｒ

ＰＳ２ 鼠标唤醒选择（Ｐｏｗｅｒ　 Ｏｎ　 ｂｙ　ＰＳ／２　 ＭＳ）
使用此选项打开或者关闭ＰＳ２ 鼠标从 Ｓ３／Ｓ４／Ｓ５唤醒选项
选项：Ｅｎａｂｌｅｄ；　Ｄｉｓａｂｌｅｄ

ＵＳＢ 设备唤醒选择（Ｐｏｗｅｒ　 Ｏｎ　ｂｙ　 ＵＳＢ）
使用此选项打开或者关闭ＵＳＢ 鼠标 ／键盘唤醒功能
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＰＭＥ 开启电源（Ｐｏｗｅｒ　 Ｏｎ　Ｂｙ　 ＰＭＥ）
使用此项目打开或者关闭ＰＭＥ 开启电源功能

网络信号唤醒开启电源（Ｐｏｗｅｒ　 Ｏｎ　Ｂｙ　 ＷＯＬ／　 Ｒｉｎｇ）
使用此项目打开或者关闭网络信号唤醒开启电源功能
Ｔｉｍｅ：　如果ＲＴＣ 警报恢复被打开，用此项目设置时间

佰钰科技

44

ＲＴＣ警报恢复（ＲＴＣ　Ａｌａｒｍ　Ｒｅｓｕｍｅ）
使用此选项打开或者关闭ＲＴＣ 警报恢复功能，选项：Ｄｉｓａｂｌｅ，Ｅｎａｂｌｅ
Ｘ　Ｄａｔｅ（ｏｆ　Ｍｏｎｔｈ）Ａｌａｒｍ：如果 ＲＴＣ 警报恢复被打开，用此项目设置日期
Ｘ　Ｔｉｍｅ（ｈｈ：ｍｍ：ｓｓ）Ａｌａｒｍ：设定报警时间

ＩＲＱ动态监控（ＩＲＱｓ　Ａｃｔｉｖｉｔｙ　Ｍｏｎｉｔｏｒｉｎｇ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

Phoenix - AwardBIOS CMOS Setup Utility

VIA OnChip IDE Device

Primary INTR On
IRQ3 (COM 2) Disabled
IRQ4 (COM 1) Disabled
IRQ5 (LPT 2) Disabled
IRQ6 (Floppy Disk) Disabled
IRQ7 (LPT 1) Disabled
IRQ8 (RTC Alarm) Disabled
IRQ9 (IRQ2 Redir) Disabled
IRQ10 (Reserved) Disabled
IRQ11 (Reserved) Disabled
IRQ12 (PS/2 Mouse) Enabled
IRQ13 (Coprocessor) Disabled
IRQ14 (Hard Disk) Disabled
IRQ15 (Reserved) Disabled

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

主ＩＮＴＲ（Ｐｒｉｍａｒｙ　ＩＮＴＲ）
使用此项目打开或者关闭主ＩＮＴＲ 设定
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ３（ＣＯＭ　２）
使用此项目打开或者关闭分配ＩＲＱ３ 给 ＣＯＭ　２
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ４（ＣＯＭ　１）
使用此项目打开或者关闭分配ＩＲＱ４ 给 ＣＯＭ　１
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

Item Help

ＩＲＱ５（ＬＰＴ　２）
使用此项目打开或者关闭分配ＩＲＱ５ 给 ＬＰＴ　２
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

45佰钰科技

ＩＲＱ６（软驱）（ＩＲＱ６　（Ｆｌｏｐｐｙ　Ｄｉｓｋ））
使用此项目打开或者关闭分配ＩＲＱ６给软驱
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ７（ＬＰＴ　１）
使用此项目打开或者关闭分配ＩＲＱ７给软驱
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ８（ＲＴＣ　警报）（ＩＲＱ８　（ＲＴＣ　Ａｌａｒｍ））
使用此项目打开或者关闭分配ＩＲＱ８给 ＲＴＣ警报
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ９（ＩＲＱ２改道）（ＩＲＱ９　（ＩＲＱ２　Ｒｅｄｉｒ））
使用此项目打开或者关闭分配ＩＲＱ９给 ＩＲＱ２改道
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ１０（保留）（ＩＲＱ１０　（Ｒｅｓｅｒｖｅｄ））
使用此项目打开或者关闭保留ＩＲＱ１０
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ１１（保留）（ＩＲＱ１１　（Ｒｅｓｅｒｖｅｄ））
使用此项目打开或者关闭保留ＩＲＱ１１
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ１２（ＰＳ／２鼠标）（ＩＲＱ１２　　（ＰＳ／２　Ｍｏｕｓｅ））
使用此项目打开或者关闭分配ＩＲＱ１２给ＰＳ／２鼠标
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

46

ＩＲＱ１３（协处理器）（ＩＲＱ１３　　（Ｃｏｐｒｏｃｅｓｓｏｒ））
使用此项目打开或者关闭分配ＩＲＱ１３给协处理器
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ１４（硬盘）（ＩＲＱ１４　　（Ｈａｒｄ　Ｄｉｓｋ））
使用此项目打开或者关闭分配ＩＲＱ１４给硬盘
选项：Ｅｎａｂｌｅｄ；　 Ｄｉｓａｂｌｅｄ

ＩＲＱ１５（保留）（ＩＲＱ１５　　（Ｒｅｓｅｒｖｅｄ））
使用此项目打开或者关闭保留ＩＲＱ１５
选项：Ｅｎａｂｌｅｄ；　Ｄｉｓａｂｌｅｄ

佰钰科技

（（

２．８　 　２．８　 　

２．８　 　

２．８　 　２．８　 　

即插即用／即插即用／

即插即用／

即插即用／即插即用／

ＰＣＩＰＣＩ

总线参数配置选项总线参数配置选项

ＰＣＩ

总线参数配置选项

ＰＣＩＰＣＩ

总线参数配置选项总线参数配置选项

ＰＮＰ／ＰＣＩ　 ＣｏｎｆｉｇｕｒａｔｉｏｎｓＰＮＰ／ＰＣＩ　 Ｃｏｎｆｉｇｕｒａｔｉｏｎｓ

（

ＰＮＰ／ＰＣＩ　 Ｃｏｎｆｉｇｕｒａｔｉｏｎｓ

（（

ＰＮＰ／ＰＣＩ　 ＣｏｎｆｉｇｕｒａｔｉｏｎｓＰＮＰ／ＰＣＩ　 Ｃｏｎｆｉｇｕｒａｔｉｏｎｓ

这一章描述了ＰＣＩ系统的设置。ＰＣＩ总线或者个人计算机连接是一个系
统，它在连接好主板上的所有组件的情况下使Ｉ／Ｏ设备自动的控制系统
速度和ＣＰＵ一致。此章描述了一些非常专业的技术，强烈推荐只有经验

丰富的用户改变和设置默认设置。

Phoenix - AwardBIOS CMOS Setup Utility

PnP/PCI Configurations

Item Help

Reset Configuration Data Disabled
Resources Controlled by Auto(ESCD)
x IRQ Resources Press Enter

PCI/VGA Pallete Snoop Disabled

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

重新导入设置数据（Ｒｅｓｅｔ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ　Ｄａｔａ）
系统ＢＩＯＳ 支持即插即用的特性，所以系统需要记录那些资源已经分
配，收回或者去掉有冲突的资源。每个外围设备都会有个节点。被称
为ＥＳＣＤ（扩展系统设置数据）。这个节点记录着那些资源已经分配出去
了。如果Ｄｉｓａｂｌｅｄ被选择，系统的ＥＳＣＤ就会当新的配置数据与上次不
同的情况下才升级，如果Ｅｎａｂｌｅｄ被选择的话，系统被迫升级ＥＳＣＤ然
后自动重新设定“Ｄｉｓａｂｌｅｄ”项。

））

）

））

资源控制（Ｒｅｓｏｕｒｃｅｓ　Ｃｏｎｔｒｏｌｌｅｄ　ｂｙ）
选择“Ａｕｔｏ（ＥＳＣＤ）”，系统ＢＩＯＳ将自动检测系统资源并自动的分配相关
的ＩＲＱ和ＤＭＡ通道给每一个外围设备。选择手动，用户需要为每个增加
的设备设定ＩＲＱ 和ＤＭＡ。请确认没有ＩＲＱ、ＤＭＡ 和Ｉ／Ｏ口没有冲突出现。

ＩＲＱ资源　（ＩＲＱ　Ｒｅｓｏｕｒｃｅｓ）
在此项目上按“Ｅｎｔｅｒ”以进入下面的菜单

47佰钰科技

IRQ Resources

IRQ-3 assigned to : PCI Device
IRQ-4 assigned to : PCI Device

IRQ-5 assigned to : PCI Device
IRQ-7 assigned to : PCI Device
IRQ-9 assigned to : PCI Device
IRQ-10 assigned to : PCI Device
IRQ-11 assigned to : PCI Device
IRQ-12 assigned to : PCI Device
IRQ-14 assigned to : PCI Device
IRQ-15 assigned to : PCI Device

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

ＩＲＱ资源

（ＩＲＱ　Ｒｅｓｏｕｒｃｅｓ）
当资源被手动控制，分配每个系统中断一个类型，依靠设备类型使用中
断。

ＰＣＩ／ＶＧＡ色彩

（ＰＣＩ　／　 ＶＧＡ　Ｐａｌｅｔｔｅ　 Ｓｎｏｏｐ）
ＶＧＡ控制器的色彩信息来自于ＶＧＡ 控制器中调色板产生的合适色彩，图形
控制器中需要知道Ｖ ＧＡ 控制器中的调色板中有什么，为此，非Ｖ ＧＡ 图形
控制器期望参与 ＶＧＡ 图形控制器的调色板并写入数据。
在这样的情况下，ＰＣＩ　 ＶＧＡ 控制不会中断写入，它将仅仅侦察数据并准
许通过ＩＳＡ　 总线，非ＶＧＡ　ＩＳＡ 图形控制将在 ＩＳＡ 总线侦察数据。除非你
有更高的境遇，你应该屏蔽这个功能。
选项：Ｄｉｓａｂｌｅｄ（默认值）禁用

　　　　　　Ｅｎａｂｌｅｄ　　　　　启用

48

佰钰科技

２．９　 ＰＣ２．９　 ＰＣ

２．９　 ＰＣ

２．９　 ＰＣ２．９　 ＰＣ

健康状态参照选项健康状态参照选项

健康状态参照选项

健康状态参照选项健康状态参照选项

（（

ＰＣ　Ｈｅａｌｔｈ　 ＳｔａｔｕｓＰＣ　Ｈｅａｌｔｈ　 Ｓｔａｔｕｓ

（

ＰＣ　Ｈｅａｌｔｈ　 Ｓｔａｔｕｓ

（（

ＰＣ　Ｈｅａｌｔｈ　 ＳｔａｔｕｓＰＣ　Ｈｅａｌｔｈ　 Ｓｔａｔｕｓ

））

）

））

２．９　 ＰＣ２．９　 ＰＣ

２．９　 ＰＣ

２．９　 ＰＣ２．９　 ＰＣ

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

（Ｓｙｓｔｅｍ／ＣＰＵ　Ｔｅｍｐｅｒａｔｕｒｅ）
此项目显示系统和ＣＰＵ 的温度

风扇１／２ 速度（ＦＡＮ　１／ＦＡＮ　２　Ｓｐｅｅｄ）
此项目侦测并显示风扇１／２ 的转速

Ｖｃｃ　３．３／５Ｖ／＋１２Ｖ／－１２Ｖ／ＶＢＡＴ／ＶＳＢ５．０
此项目显示主板上使用的各种电压

Phoenix - AwardBIOS CMOS Setup Utility

健康状态参照选项健康状态参照选项

健康状态参照选项系统和 ＣＰＵ 温度

健康状态参照选项健康状态参照选项

PC Health Status

System Temperatur e ( )
CPU T emperature ( )
CPUFAN 1 Speed ( )
SYSFAN 2 Speed ( )
Vcore ( )
Vcc 3.3V ( )
Vcc 5.0V ( )
Vcc 12.V ( )
Vbat ( )
Vsb 5.0V ( )

Item Help

２２

．．

１０１０

频率频率

／／

２

．

１０

．．

１０１０

频率

频率频率

２２

电压控制电压控制

／

电压控制

／／

电压控制电压控制

Phoenix - AwardBIOS CMOS Setup Utility

选项（选项（

Ｆｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　ＣｏｎｔｒｏｌＦｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　Ｃｏｎｔｒｏｌ

选项（

Ｆｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　Ｃｏｎｔｒｏｌ

选项（选项（

Ｆｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　ＣｏｎｔｒｏｌＦｒｅｑｕｅｎｃｙ／Ｖｏｌｔａｇｅ　Ｃｏｎｔｒｏｌ

Frequency/Voltage Control

Auto Detect DIMM/PCI Clk Enabled
Spread Spectrum Disabled
CPU Clock 100MHz

←→↑↓: Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help
F5:Previous Values F6:Fail-Safe Defaults F7:Optimized Defaults

Item Help

））

）

））

49佰钰科技

自动检测ＤＩＭＭ／ＰＣＩ 时钟

（Ａｕｔｏ　Ｄｅｔｅｃｔ　ＰＣＩ　ＣＬＫ）

此选项允许你打开或者关闭自动检测ＤＩＭＭ／ＰＣＩ时钟
选项：Ｄｉｓａｂｌｅｄ；　Ｅｎａｂｌｅｄ

频谱扩散

（Ｓｐｒｅａｄ　Ｓｐｅｃｔｒｕｍ）

此选项允许你打开或者关闭频谱扩散功能
选项：Ｄｉｓａｂｌｅｄ；

　　　　　　Ｅｎａｂｌｅｄ

ＣＰＵ主频／显卡频率／ＰＣＩ频率之间调频

（CPU Clock）
此选项允许你设定下次启动时各项频率
选择：　１００ＭＨｚ－２００ＭＨｚ　每　１ＭＨｚ　递进

２．１１２．１１

２．１１

２．１１２．１１

恢复系统默认安全配制选项恢复系统默认安全配制选项

恢复系统默认安全配制选项

恢复系统默认安全配制选项恢复系统默认安全配制选项

（（

Ｌｏａｄ　Ｆａｉｌ－ｓａｆｅ　 ＤｅｆａｕｌｔｓＬｏａｄ　Ｆａｉｌ－ｓａｆｅ　 Ｄｅｆａｕｌｔｓ

（

Ｌｏａｄ　Ｆａｉｌ－ｓａｆｅ　 Ｄｅｆａｕｌｔｓ

（（

Ｌｏａｄ　Ｆａｉｌ－ｓａｆｅ　 ＤｅｆａｕｌｔｓＬｏａｄ　Ｆａｉｌ－ｓａｆｅ　 Ｄｅｆａｕｌｔｓ
当你在这个项目上按“Ｅｎｔｅｒ”的时候，你将得到一个类似于下面的对
话框

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup

Load Fail-Safe Default (Y/N)? N

PNP/PCI Configurations
PC Health Status

Frequency/Voltage Control

Load Fail-safe Defaults

Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit without Saving

））

）

））

Esc : Quit F9: Menu in BIOS ←→↑↓: Select Item

F10 : Save & Exit Setup

Time , Date , Hard Disk Type ...

按“Ｙ”装载出厂时的默认设定值，此为系统操作的最佳性能值。

佰钰科技

50

２．１２２．１２

２．１２

２．１２２．１２

恢复系统默认最优化配置选项恢复系统默认最优化配置选项

恢复系统默认最优化配置选项

恢复系统默认最优化配置选项恢复系统默认最优化配置选项

（（

Ｌｏａｄ　Ｏｐｔｉｍｉｚｅｄ　 ＤｅｆａｕｌｔｓＬｏａｄ　Ｏｐｔｉｍｉｚｅｄ　 Ｄｅｆａｕｌｔｓ

（

Ｌｏａｄ　Ｏｐｔｉｍｉｚｅｄ　 Ｄｅｆａｕｌｔｓ

（（

Ｌｏａｄ　Ｏｐｔｉｍｉｚｅｄ　 ＤｅｆａｕｌｔｓＬｏａｄ　Ｏｐｔｉｍｉｚｅｄ　 Ｄｅｆａｕｌｔｓ
当你按在这个项目上按“ＥＮＴＥＲ”时，你将看到一个类似于下面的设定对
话框。

Phoenix - A wardBIOS CMOS Setup Utility

））

）

））

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup
PNP/PCI Configurations
PC Health Status

Esc : Quit F9: Menu in BIOS ←→↑↓: Select Item

F10 : Save & Exit Setup

Load Optimized Default (Y/N)? N

Time , Date , Hard Disk Type ...

Frequency/Voltage Control

Load Fail-safe Defaults

Load Optimized Defaults

Set Supervisor Password
Set User Password
Save & Exit Setup
Exit without Saving

按“Ｙ”装载出厂时的默认设定值，此为系统操作的最佳性能值。

（（

Ｓｅｔ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　 ＰａｓｓｗｏｒｄＳｅｔ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　 Ｐａｓｓｗｏｒｄ

（

２．１３２．１３

２．１３

２．１３２．１３

设置超级设置超级

设置超级

设置超级设置超级

／／

用户密码选项用户密码选项

／

用户密码选项

／／

用户密码选项用户密码选项

Ｓｅｔ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　 Ｐａｓｓｗｏｒｄ

（（

Ｓｅｔ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　 ＰａｓｓｗｏｒｄＳｅｔ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ　 Ｐａｓｓｗｏｒｄ

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup
PNP/PCI Configurations
PC Health Status

Enter Password:

Frequency/Voltage Control

Load Fail-safe Defaults

Load Optimized Defaults

Set Supervisor Password

Set User Password
Save & Exit Setup
Exit without Saving

））

）

））

Esc : Quit F9: Menu in BIOS ←→↑↓: Select Item
F10 : Save & Exit Setup

Time , Date , Hard Disk Type ...

当你选择这个功能，下一个信息将出现在屏幕的中央并协助你创建一个
密码。

51佰钰科技

输入密码［为超级／ 普通用户设定］

（Ｅｎｔｅｒ　Ｐａｓｓｗｏｒｄ　［ｆｏｒ　Ｓｕｐｅｒｖｉｓｏｒ／Ｕｓｅｒ］）

键入一个密码，最多 ８位，然后按“Ｅｎｔｅｒ”，你刚才键入的密码就会清除
掉原来任何人输入并保存在ＣＭＯＳ存储器中的密码，你需要再次键入密码以
确认，再键入密码按“Ｅｎｔｅｒ”。你可以按“ＥＳＣ”中断选择不输入密码。如
果要禁止密码，在被要求输入密码的时候按“Ｅｎｔｅｒ”就可以了。一旦密
码被禁止，系统将不在请求用户输入密码来启动。

系统或者ＢＩＯＳ密码设定

（Ｐａｓｓｗｏｒｄ　ｆｏｒ　Ｓｙｓｔｅｍ　ｏｒ　ＢＩＯＳ　Ｓｅｔｕｐ）
如果你在ＢＩＯＳ特性设置安全选项里面选择“Ｓｙｓｔｅｍ”，你将在每次系统启动
的时候被要求输入密码，并且每次当你要进入设置也需要输入密码。如果
你在这个选项里面选择“Ｓｅｔｕｐ”的时候，你就仅仅在进入设定的时候被

要求输入密码。

２．１４　２．１４　

２．１４　

２．１４　２．１４　

保存当前系统配置并退出保存当前系统配置并退出

保存当前系统配置并退出

保存当前系统配置并退出保存当前系统配置并退出

ＣＭＯＳＣＭＯＳ

ＣＭＯＳ

ＣＭＯＳＣＭＯＳ

选项（选项（

Ｓａｖｅ　 ＆Ｅｘｉｔ　 ＳｅｔｕｐＳａｖｅ　 ＆Ｅｘｉｔ　 Ｓｅｔｕｐ

选项（

Ｓａｖｅ　 ＆Ｅｘｉｔ　 Ｓｅｔｕｐ

选项（选项（

Ｓａｖｅ　 ＆Ｅｘｉｔ　 ＳｅｔｕｐＳａｖｅ　 ＆Ｅｘｉｔ　 Ｓｅｔｕｐ

Phoenix - AwardBIOS CMOS Setup Utility

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals
Power Management Setup
PNP/PCI Configurations
PC Health Status

Esc : Quit F9: Menu in BIOS ←→↑↓: Select Item

F10 : Save & Exit Setup

Save to CMOS & Exit (Y/N)? Y

Time , Date , Hard Disk Type ...

Frequency/Voltage Control

Load Fail-safe Defaults

Load Optimized Defaults
Set Supervisor Password
Set User Password

Save & Exit Setup

Exit without Saving

））

）

））

按“Ｙ”将退出设定界面并在ＲＴＣ　ＣＭＯＳ　ＲＡＭ中保留用户的设定
按“Ｎ”将返回设置界面

佰钰科技

52

２．１５　２．１５　

２．１５　

２．１５　２．１５　

不保存当前系统配置并退出不保存当前系统配置并退出

不保存当前系统配置并退出

不保存当前系统配置并退出不保存当前系统配置并退出

ＣＭＯＳＣＭＯＳ

ＣＭＯＳ

ＣＭＯＳＣＭＯＳ

Phoenix - AwardBIOS CMOS Setup Utility

选项（选项（

Ｅｘｉｔ　 ｗｉｔｈｏｕｔ　 ＳａｖｉｎｇＥｘｉｔ　ｗｉｔｈｏｕｔ　 Ｓａｖｉｎｇ

选项（

Ｅｘｉｔ　 ｗｉｔｈｏｕｔ　 Ｓａｖｉｎｇ

选项（选项（

Ｅｘｉｔ　 ｗｉｔｈｏｕｔ　 ＳａｖｉｎｇＥｘｉｔ　ｗｉｔｈｏｕｔ　 Ｓａｖｉｎｇ

））

）

））

Standard CMOS Features
Advanced BIOS Features
Advanced Chipset Features
Integrated Peripherals

Quit Without Saving (Y/N)? N

Power Management Setup
PNP/PCI Configurations
PC Health Status

Esc : Quit ←→↑↓: Select Item

F10 : Save & Exit Setup

Time , Date , Hard Disk Type ...

Frequency/Voltage Control

Load Fail-safe Defaults

Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup

Exit without Saving

按“Ｙ”将推出设定界面并不在ＲＴＣ　ＣＭＯＳ　ＲＡＭ中做任何设定
按“Ｎ”将返回设定界面

53佰钰科技

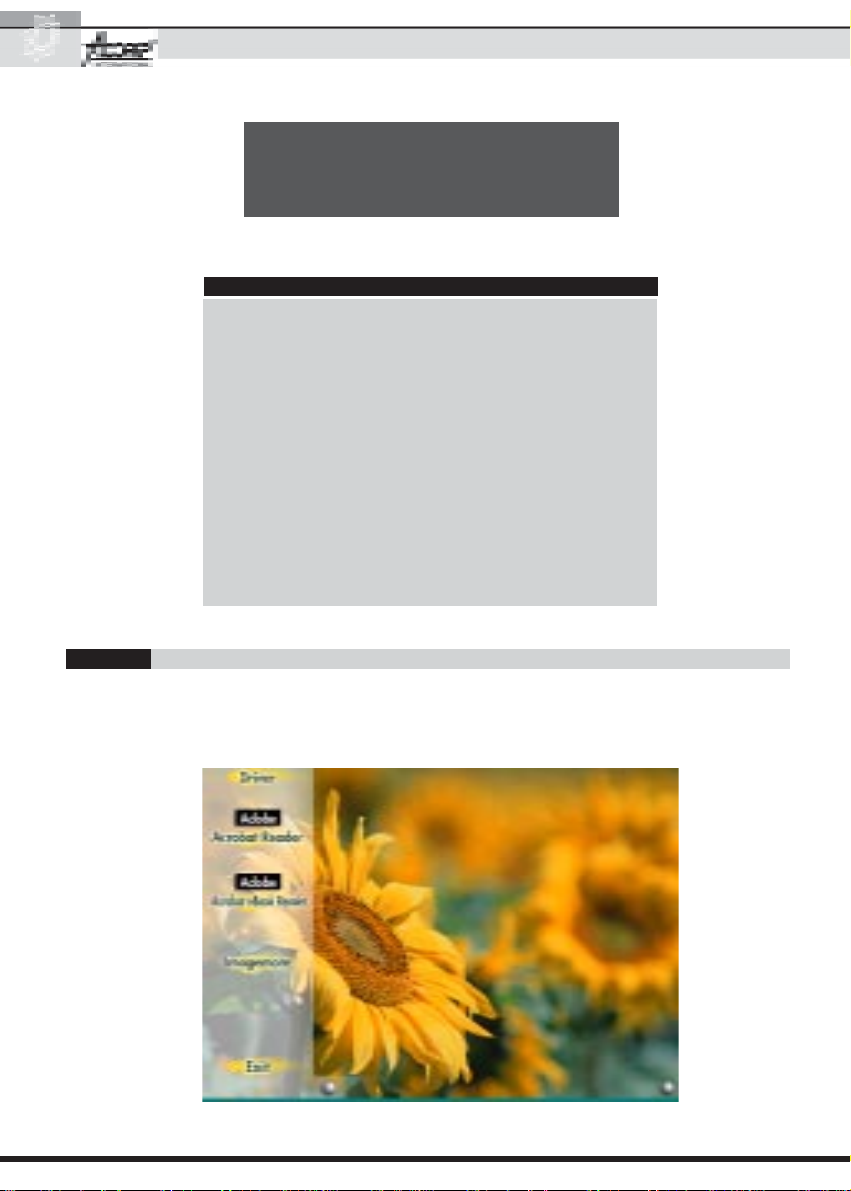

第三章　 驱动和工具安装

主板的驱动和应用工具都包含在主板附件
中的光盘中。你不需要安装全部的驱动来
启动系统。但是在你完成硬件的安装后，在
你安装这些驱动和应用工具全，你必须安
装一个操作系统（例如Ｗｉｎｄｏｗｓ　ＸＰ）。

注意：请特别注意在Ｗｉｎｄｏｗｓ９８／ｍｅ／ＸＰ／
２０００下不同的安装程序

３．１　３．１　

自动安装菜单自动安装菜单

３．１　

自动安装菜单

３．１　３．１　

自动安装菜单自动安装菜单

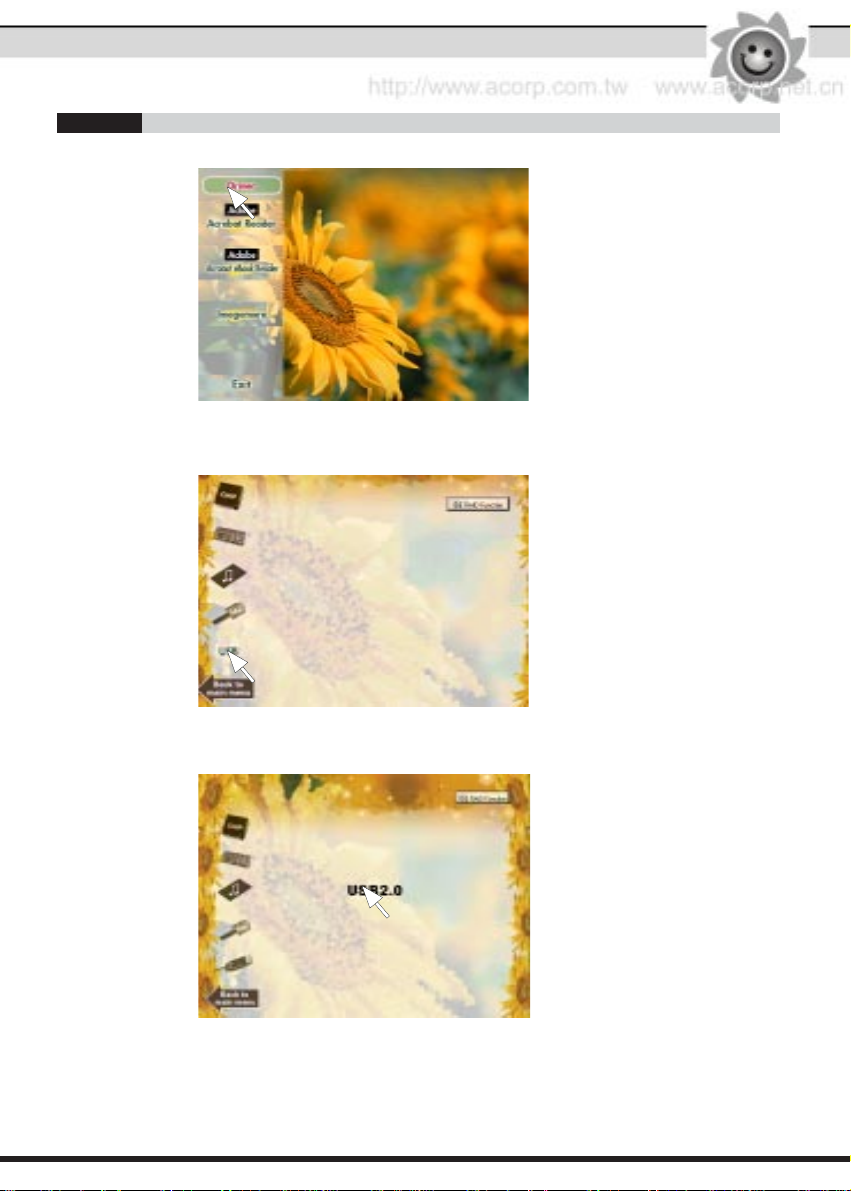

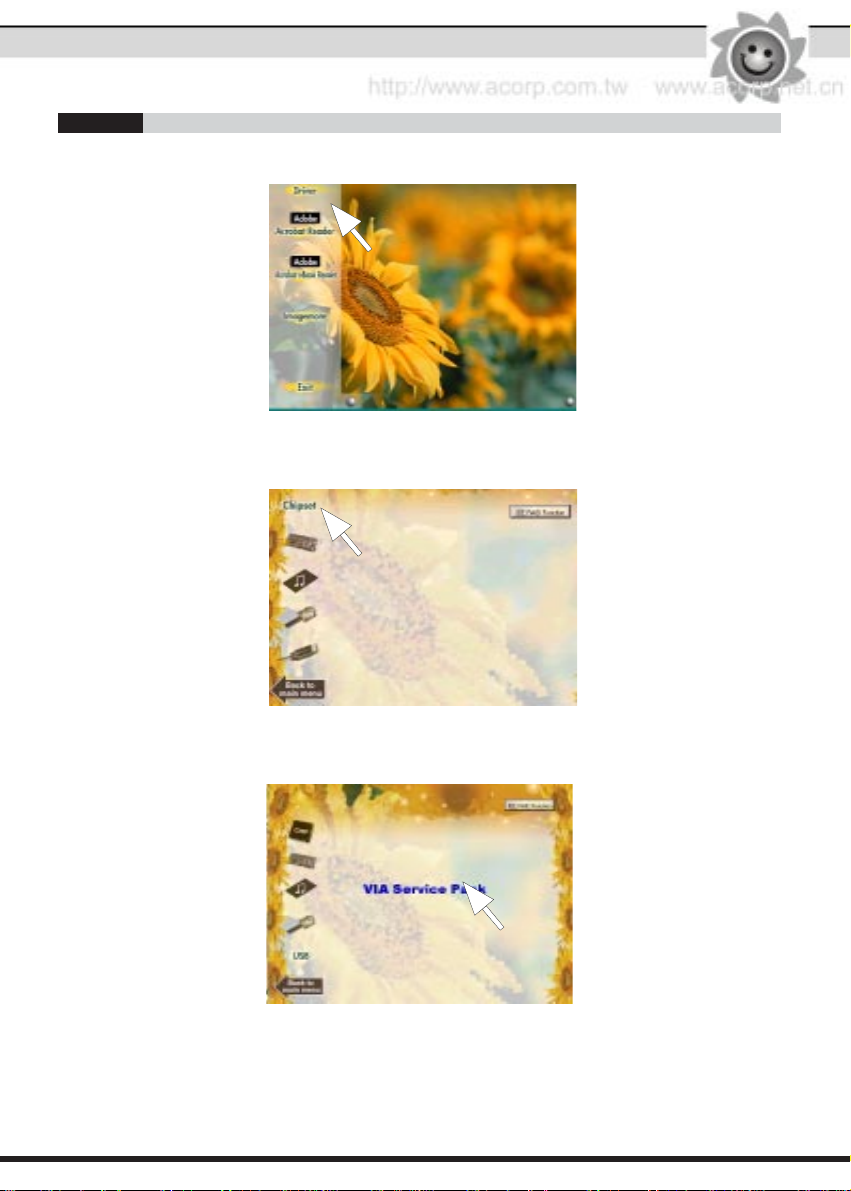

你可以使用主板附件光盘中的自动安装菜单。然后
选择驱动或者工具的选项名称。此自动运行启动屏
幕如下所示：

54

佰钰科技

３．２　３．２　

安装安装

ＶＩＡＶＩＡ

３．２　

安装

３．２　３．２　

安装安装

进入自动安装菜单的“Ｃｈｉｐｓｅｔ”项并按照下面的程序安装Ｖ ＩＡ 服务包

ＶＩＡ

ＶＩＡＶＩＡ

服务包服务包

服务包

服务包服务包

（１）

点击＂Ｄｒｉｖｅｒ＂选项

（２）

点击＂Ｃｈｉｐｓｅｔ＂选项

（３）

点击＂ＶＩＡ　ｓｅｒｖｏｃｅ　Ｐａｃｋ＂选项

55佰钰科技

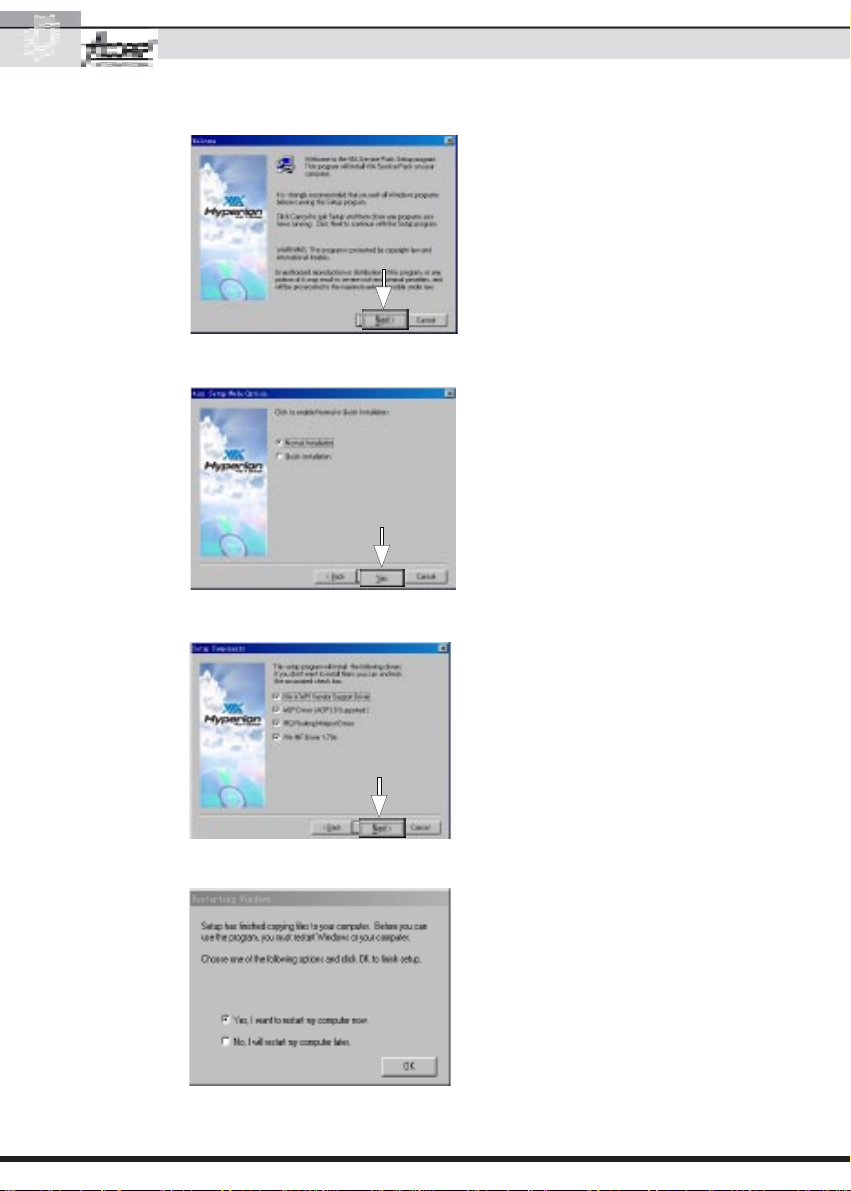

（４）

点击“Ｎｅｘｔ”．

（５）

点击“Ｙｅｓ”．

（６）

勾选此四项

　　　点击“Ｎｅｘｔ”．

56

（７）

　　　　　　　　　　　　　　　　直到重新启动的屏幕出现的时候

　　　　　　　　　　　　　　安装程序才安装完所有的项目

　　　　　　点击“ＯＫ”，重新启动

佰钰科技

３．３　３．３　

安装音频驱动安装音频驱动

３．３　

安装音频驱动

３．３　３．３　

安装音频驱动安装音频驱动

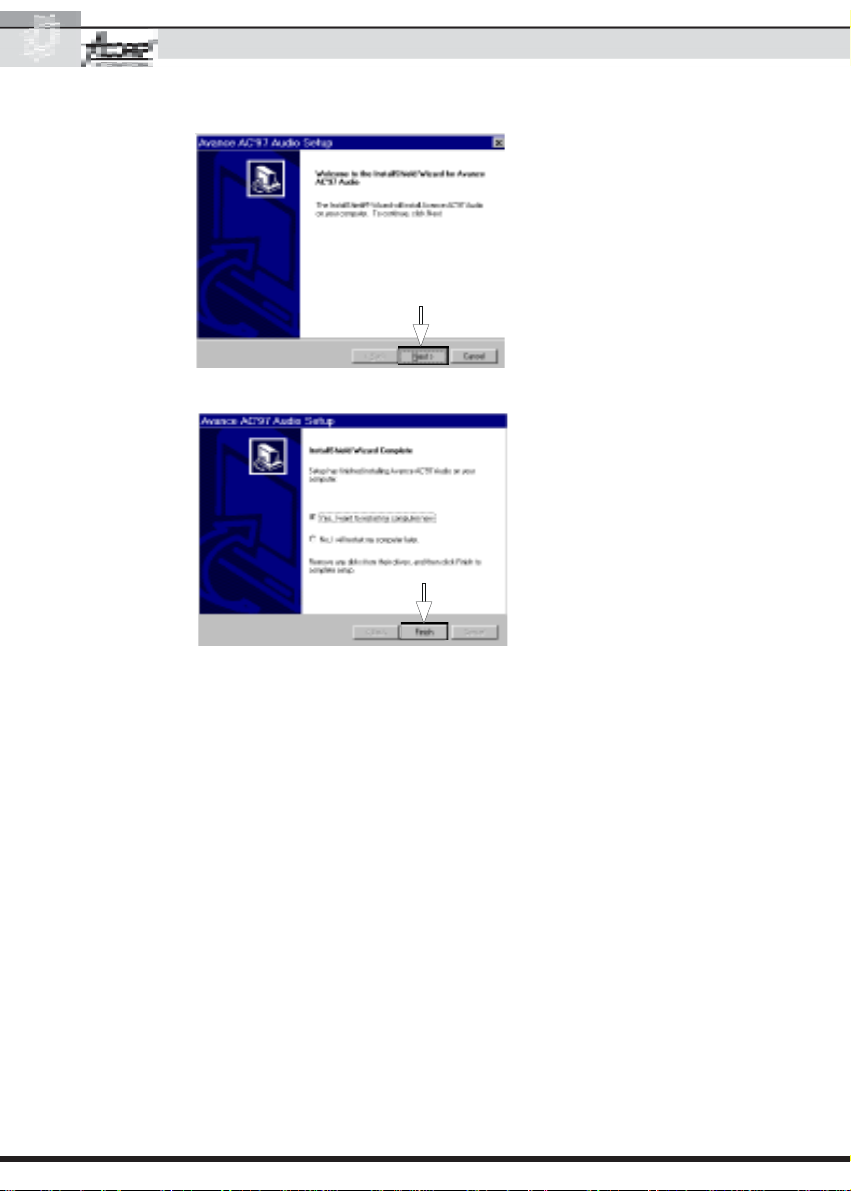

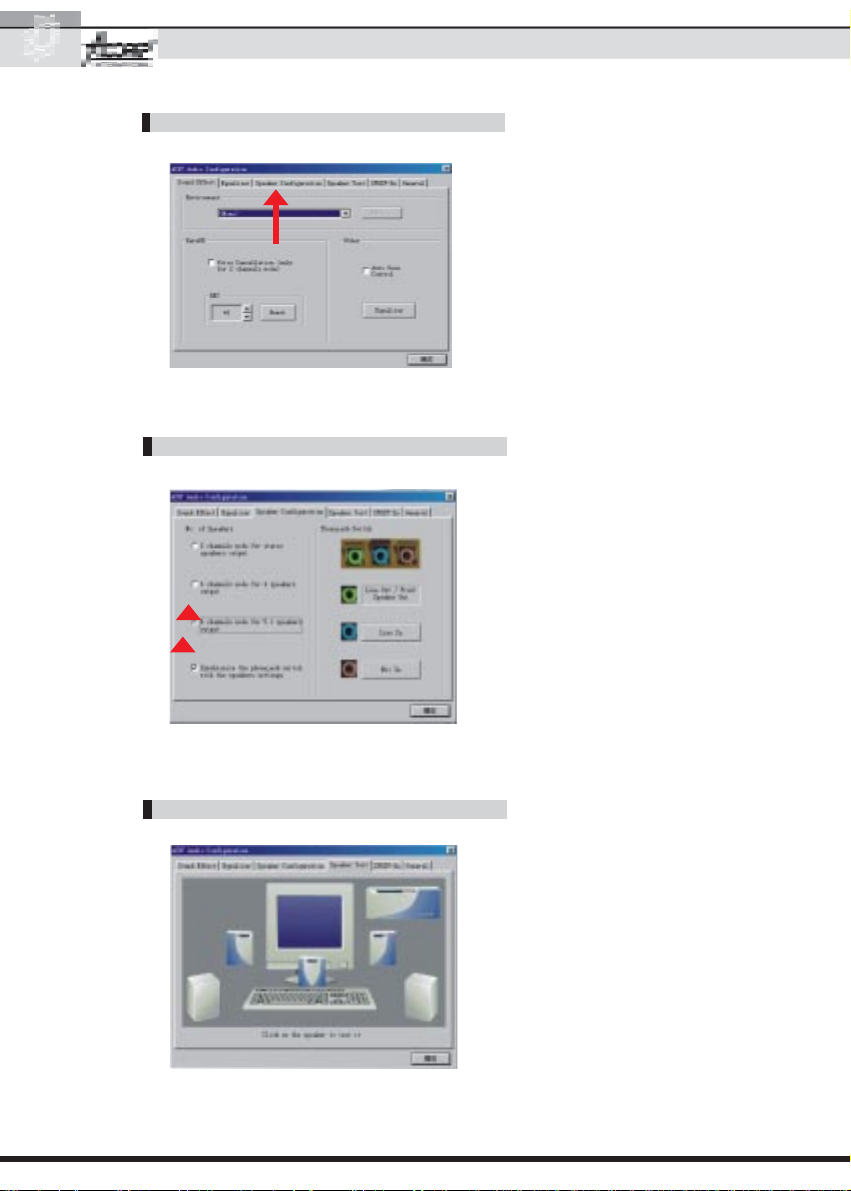

此主板集成有ＡＣ９７规范的６声道　音效卡。你可以在自
动运行菜单里找到音频驱动。

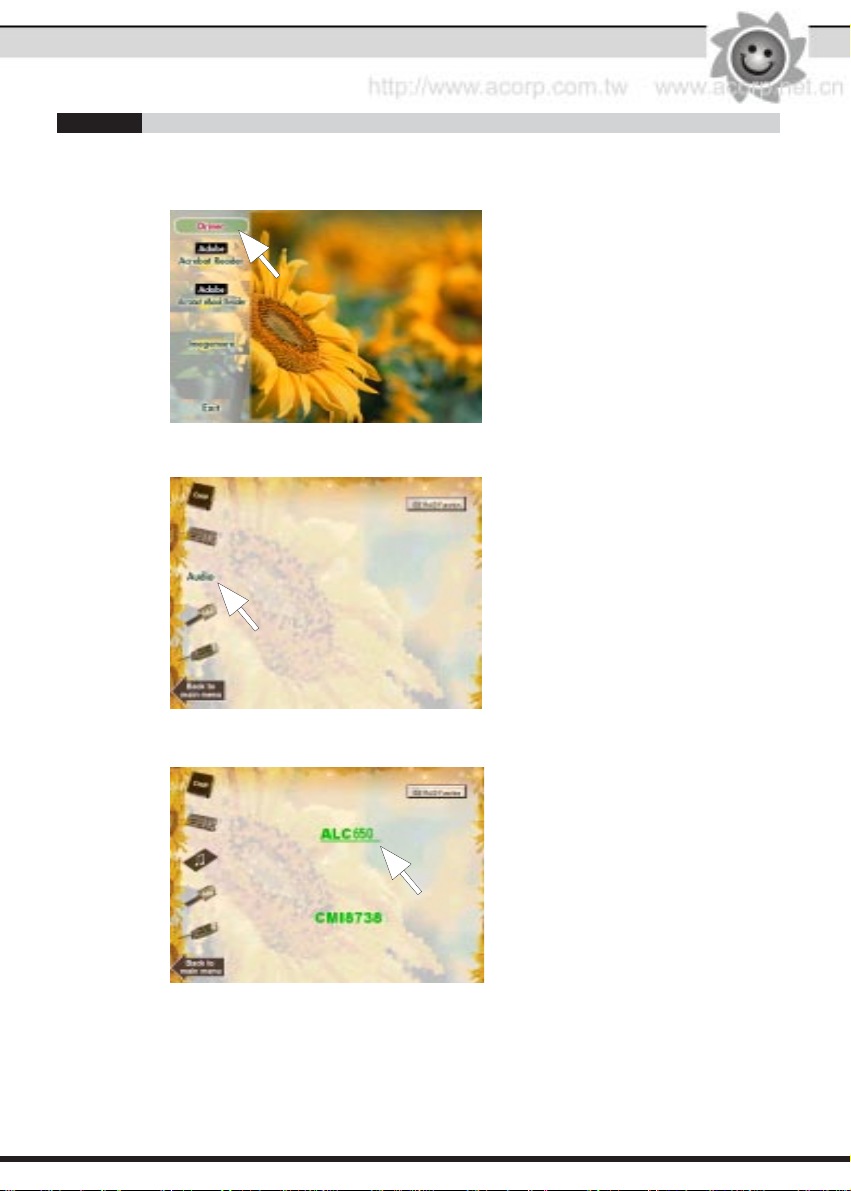

（１）
点击“Ｄｒｉｖｅｒ”选项

（２）
点击“Ａｕｄｉｏ”选项

（３）
点击“ＡＬＣ６５０”

57佰钰科技

（４）
点击“Ｎｅｘｔ”

（５）
点击“Ｆｉｎｉｓｈ”

58

佰钰科技

３．４　３．４　

３．４　

３．４　３．４　

安装安装

安装

安装安装

ＵＳＢ　２．０ＵＳＢ　２．０

ＵＳＢ　２．０

ＵＳＢ　２．０ＵＳＢ　２．０

驱动驱动

驱动

驱动驱动

（１ ）
点击“Ｄｒｉｖｅｒ”选项

（２ ）
点击“ＵＳ Ｂ ”选项

（３）
点击“ＵＳＢ２．０”

59佰钰科技

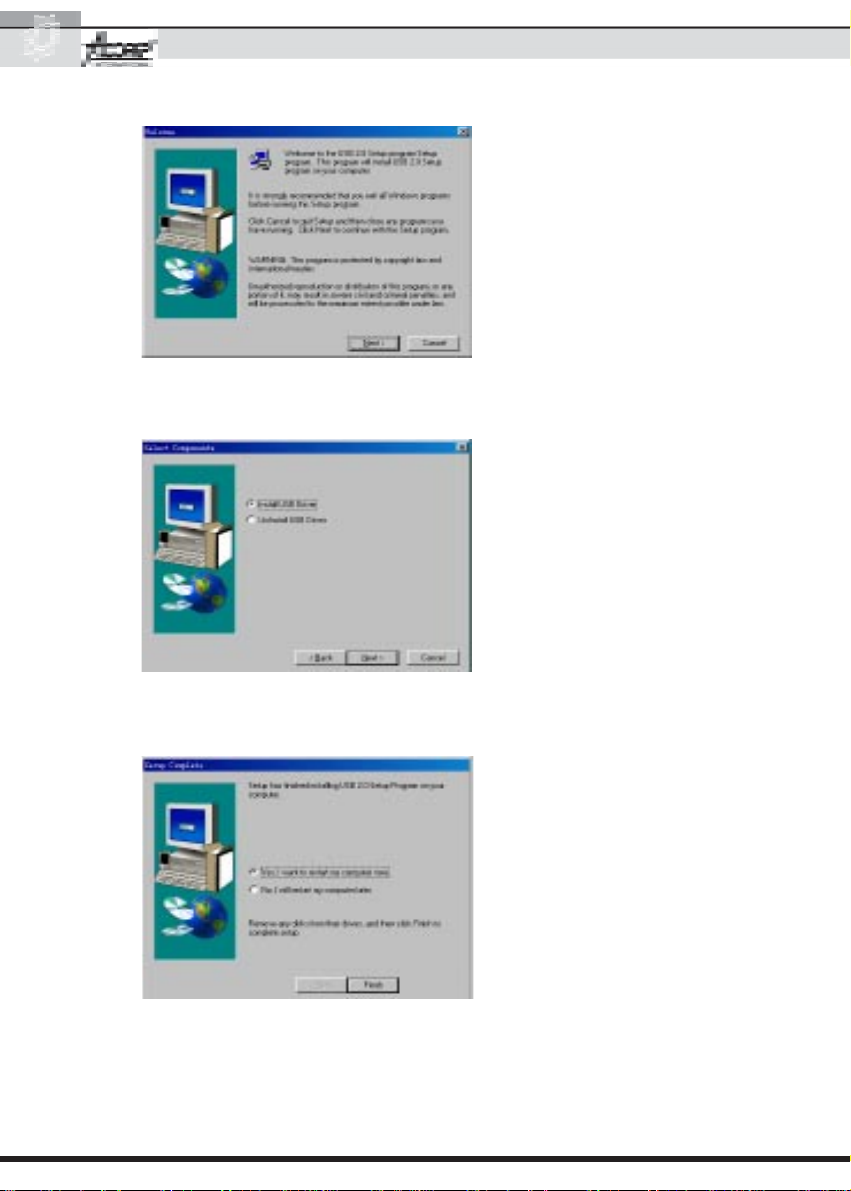

（１）
点击“Ｎｅｘｔ”选项

（２）
勾选“Ｉｎｓｔａｌｌ　 ＵＳＢ
Ｄｒｉｖｅｒ”并点击“ＮＥＸＴ”

60

（３）
点击“Ｆｉｎｉｓｈ”，并重新启

动系统

佰钰科技

第四章第四章

第四章

第四章第四章

　ＢＩＯＳ　ＢＩＯＳ

　ＢＩＯＳ

　ＢＩＯＳ　ＢＩＯＳ

更新更新

更新

更新更新

４．１．４．１．

４．１．

４．１．４．１．

Ａ．升级ＢＩＯＳ 前，必须对主板上的 ＢＩＯＳ 进行备份，以防不测；
Ｂ．下载的 ＢＩＯＳ 信息必须是同一芯片的，否则，会出现很好意想不到的故
障现象；
Ｃ．升级 ＢＩＯＳ 前，必须备好相关的升级 ＢＩＯＳ 的软件；对于Ａｗａｒｄ　ＢＩＯＳ 的
ＢＩＯＳ，可使用ＢＩＯＳ的更新软件 Ａｗｄｆｌａｓｈ 进行 ＢＩＯＳ 更新。

４．２．４．２．

４．２．

４．２．４．２．

Ａ先修改 ＢＩＯＳ 内的内容：
Ａｄｖａｎｃｅｄ　ＢＩＯＳ　Ｆｅａｔｕｒｅｓ：
Ｖｉｒｕｓ　Ｗａｒｎｉｎｇ：　Ｄｉｓａｂｌｅｄ
ＣＰＵ　Ｉｎｔｅｒｎａｌ　Ｃａｃｈｅ：　Ｄｉｓａｂｌｅｄ
Ｅｘｔｅｒｎａｌ　Ｃａｃｈｅ：　Ｄｉｓａｂｌｅｄ
Ｐｒｏｃｅｓｓｏｒ　Ｎｕｍｂｅｒ　Ｆｅａｔｕｒｅ：　Ｄｉｓａｂｌｅｄ

Ｐｏｗｅｒ　Ｍａｎａｇｅｍｅｎｔ　Ｓｅｔｕｐ ：
ＡＣＰＩ　Ｆｕｎｃｔｉｏｎ：　Ｄｉｓａｂｅｄ
Ｖｉｄｅｏ　ｏｆｆ　Ｍｅｔｈｏｄ：　Ｂｌａｎｋ　Ｓｃｒｅｅｎ
Ｖｉｄｅｏ　ｏｆｆ　ｉｎ　Ｓｕｓｐｅｎｄ：　Ｎｏ

然后就是准备一张空软盘，软盘上准备好一个刷新软件和ＢＩＯＳ 文件：
最好软盘为能够启动系统的软盘为好！
Ａ：Ａｗｄｆｌａｓｈ．ｅｘｅ刷新软件；ＢＩＯＳ文件：分别对应于各主芯片的文件为
＊．ＢＩＮ。
Ｂ ：用准备好的软盘启动系统，执行文件 Ａｗｄｆｌａｓｈ．；
Ｃ ：进入之后，询问是否保存原 ＢＩＯＳ 文件，回答“是”并输入要保存
的ＢＩＯＳ 文件名，最好为原文件名之后加上 －ｏｌｄ 以注明；
Ｄ：输入新的 ＢＩＯＳ文件：＊．ＢＩＮ，等待ＢＩＯＳ 的刷新，并通过进度查看
是否成功，并等待成功的提示；如果成功，则结束，要示重新启动系
统；否则，可以重新再操作一次，直到成功为止。
Ｅ ：结束。

对于对于

对于

对于对于

在升级在升级

在升级

在升级在升级

ＢＩＯＳＢＩＯＳ

ＢＩＯＳ

ＢＩＯＳＢＩＯＳ

ＢＩＯＳＢＩＯＳ

ＢＩＯＳ

ＢＩＯＳＢＩＯＳ

升级，升级，

须注意以下几个问题须注意以下几个问题

升级，

须注意以下几个问题

升级，升级，

须注意以下几个问题须注意以下几个问题

之前，之前，

请做好以下几项工作请做好以下几项工作

之前，

请做好以下几项工作

之前，之前，

请做好以下几项工作请做好以下几项工作

：：

：

：：

：：

：

：：

以上软件可在以下网站下载：

http://www.acorp.com.tw
http://www.acorp.net.cn

61佰钰科技

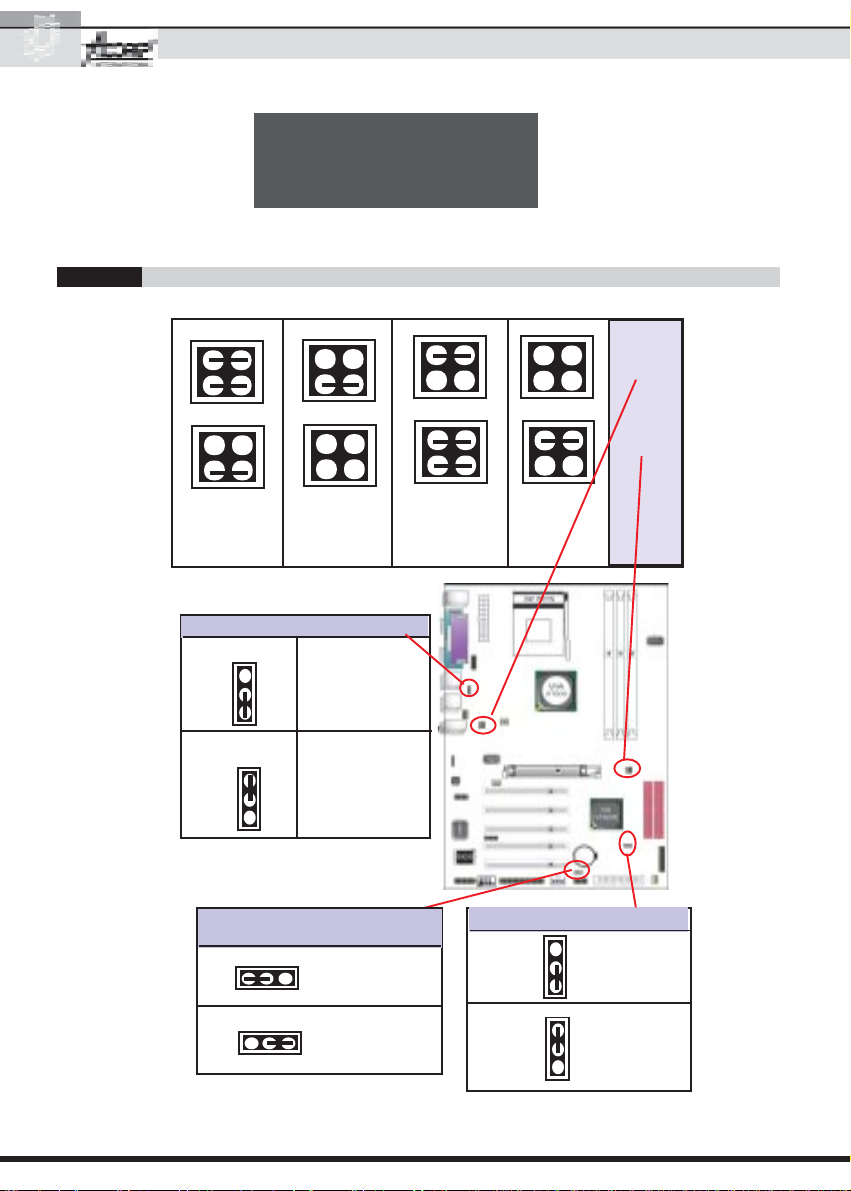

５．１．５．１．

５．１．

５．１．５．１．

快速跳线设定快速跳线设定

快速跳线设定

快速跳线设定快速跳线设定

　 附录

4

2

4

2

200 MHz

4

1

2

3

4

1

2

166 MHz

3

1

3
1

3

J2: USB0/1,2/3 Wake-up Select

1-2 closed

Disabled

(Default)

2-3 closed

Enabled

1

JP4: USB4/5 Wake-up Selector
1-2 Disabled

1

(default)

2-3 Enabled

1

4

2

4

2

100 MHz

3

4

1

2

3

4

1

2

133 MHz

3

J3 Setting

1

3

J5 Setting

1

CPU(MHz)

(default)

1

Jumper Clear CMOS
1-2 Normal
closed (Default)

2-3 Clear CMOS
closed

1

1

62

佰钰科技

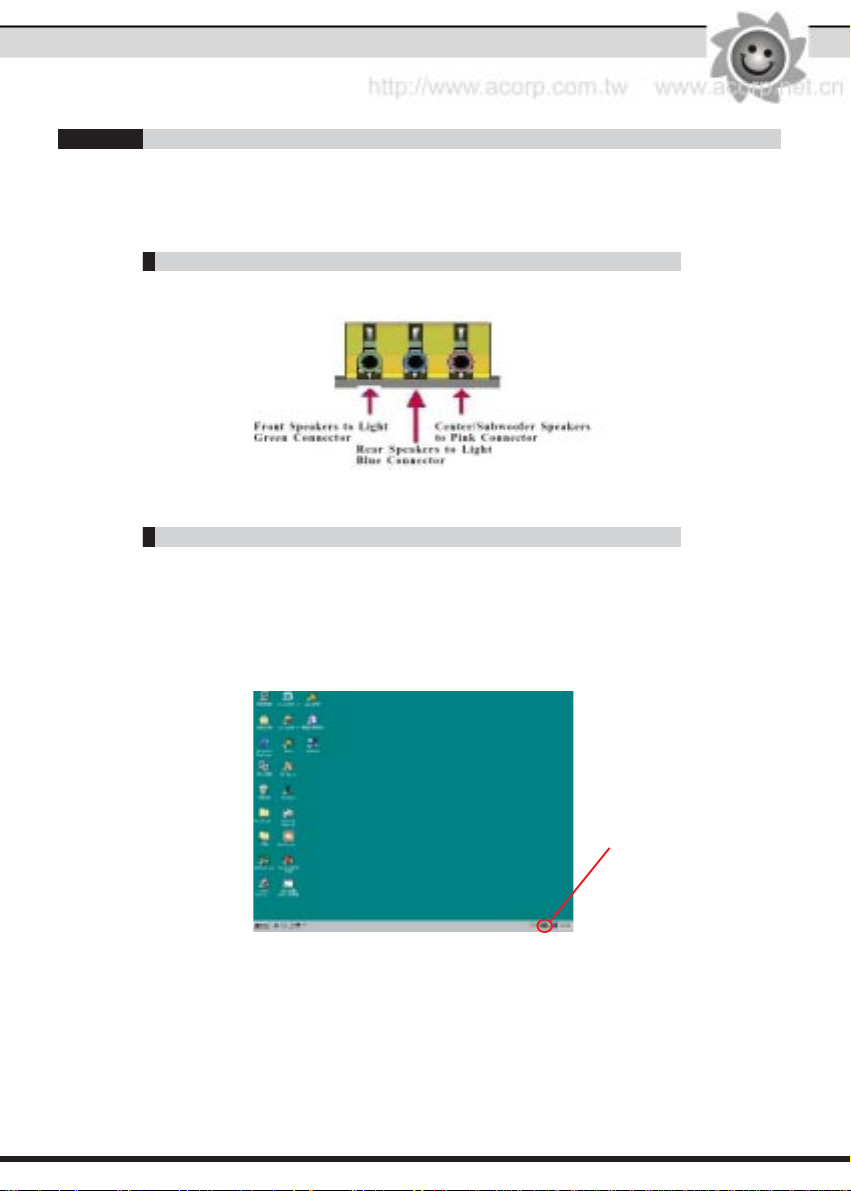

５．２．５．２．

六声道音频设置六声道音频设置

５．２．

六声道音频设置

５．２．５．２．

六声道音频设置六声道音频设置

如果６声道的音频数字信号编解码器和驱动已经在主板上安装，

那么请准备好你的６声道音箱系统并且用ＰＣ操作系统来设定它。

５．２．１．连接音箱到音频接口

５．２．２．进入音频功能控制

这里，提供了Ｗｉｎｄｏｗｓ　ＸＰ的一幅插图，点击音频功能控制图标以

进入６声道音箱系统设置。

音频控制图标音频控制图标

音频控制图标

音频控制图标音频控制图标

63佰钰科技

５．２．３　　选择“Ｓｐｅａｋｅｒ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ”

５．２．４　　选择“５．１　Ｓｐｅａｋｅｒｓ　ｏｕｔｐｕｔ”

在“ＡＣ＇９７　 Ａｕｄｉｏ
Ｃｏｎｆｉｇｕｒａｔｉｏｎ”对话框点击
“Ｓｐｅａｋｅｒ　Ｃｏｎｆｉｇｕｒａｔｉｏｎ”
选项。

在“Ｓｐｅａｋｅｒ
Ｃｏｎｆｉｇｕｒａｔｉｏｎ”对话框，选择
“６－ｃｈａｎｎｅｌ　ｍｏｄｅ　 ｆｏｒ　 ５．１
ｓｐｅａｋｅｒ　 ｏｕｔｐｕｔ”和
“Ｓｙｎｃｈｒｏｎｉｚｅ　ｔｈｅ　ｐｈｏｎｅｊａｃｋ
ｓｗｉｔｃｈ　 ｗｉｔｈ　 ｔｈｅ　 ｓｐｅａｋｅｒｓ
ｓｅｔｔｉｎｇｓ”，然后点选“ＯＫ”按
钮并完成设置。

５．２．５　　选择“Ｓｐｅａｋｅｒｓ　Ｔｅｓｔ”检验音箱

佰钰科技

64

你也可以选择“Ｓｐｅａｋｅｒ
Ｔｅｓｔ”选项来检验音箱的声
音。

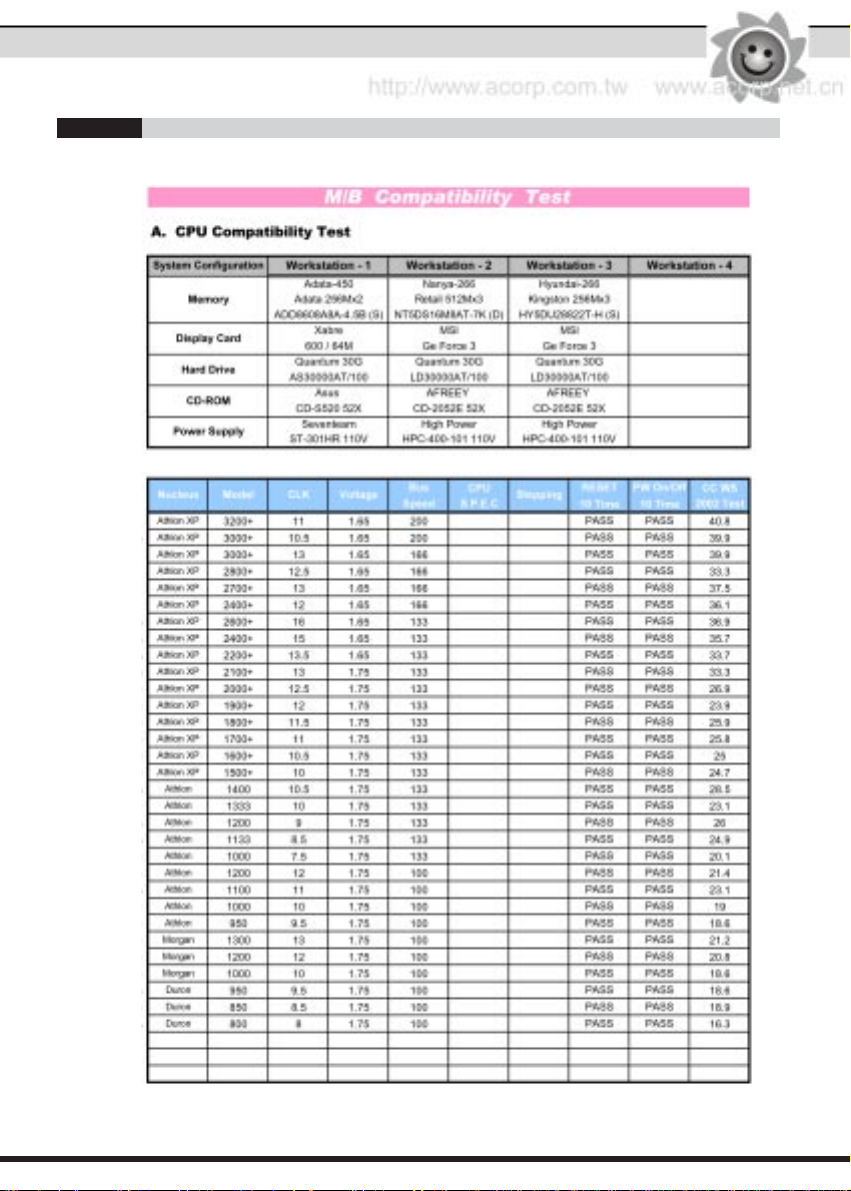

５．３．５．３．

５．３．

５．３．５．３．

测试报告测试报告

测试报告

测试报告测试报告

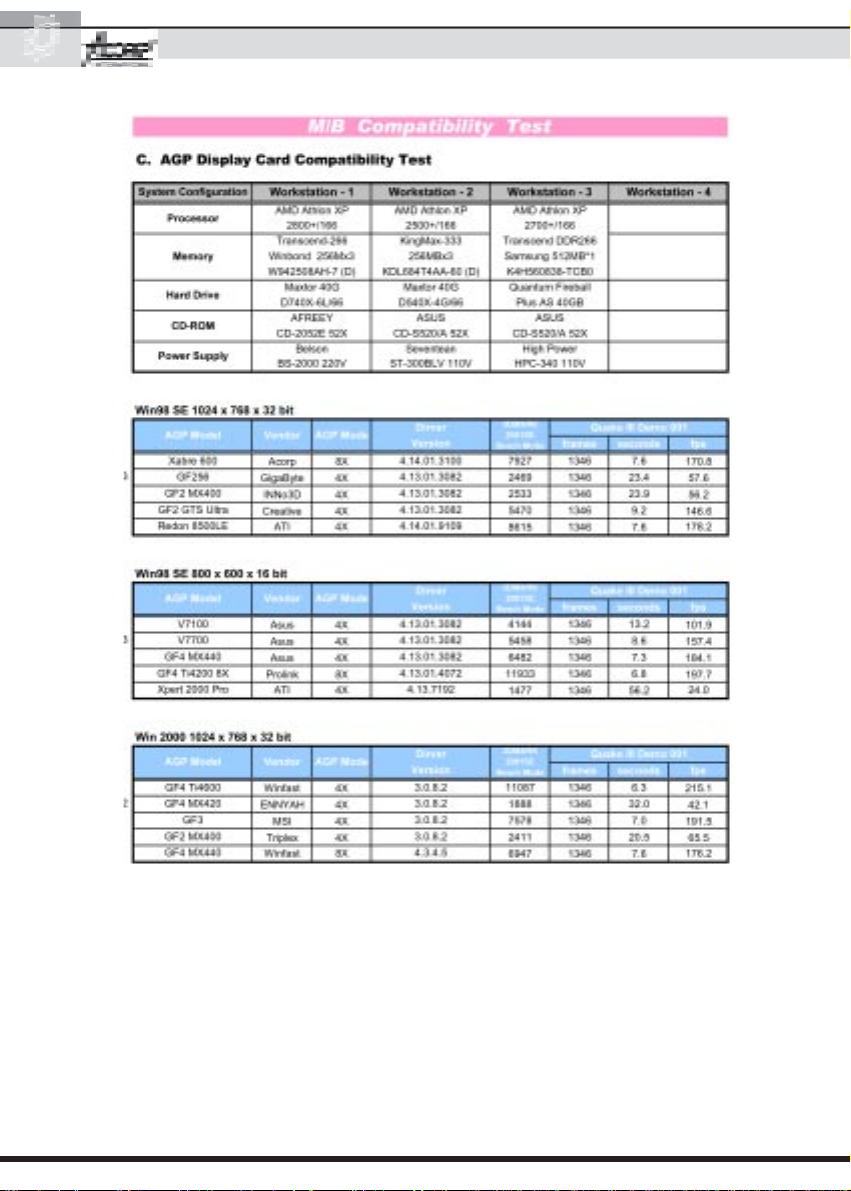

65佰钰科技

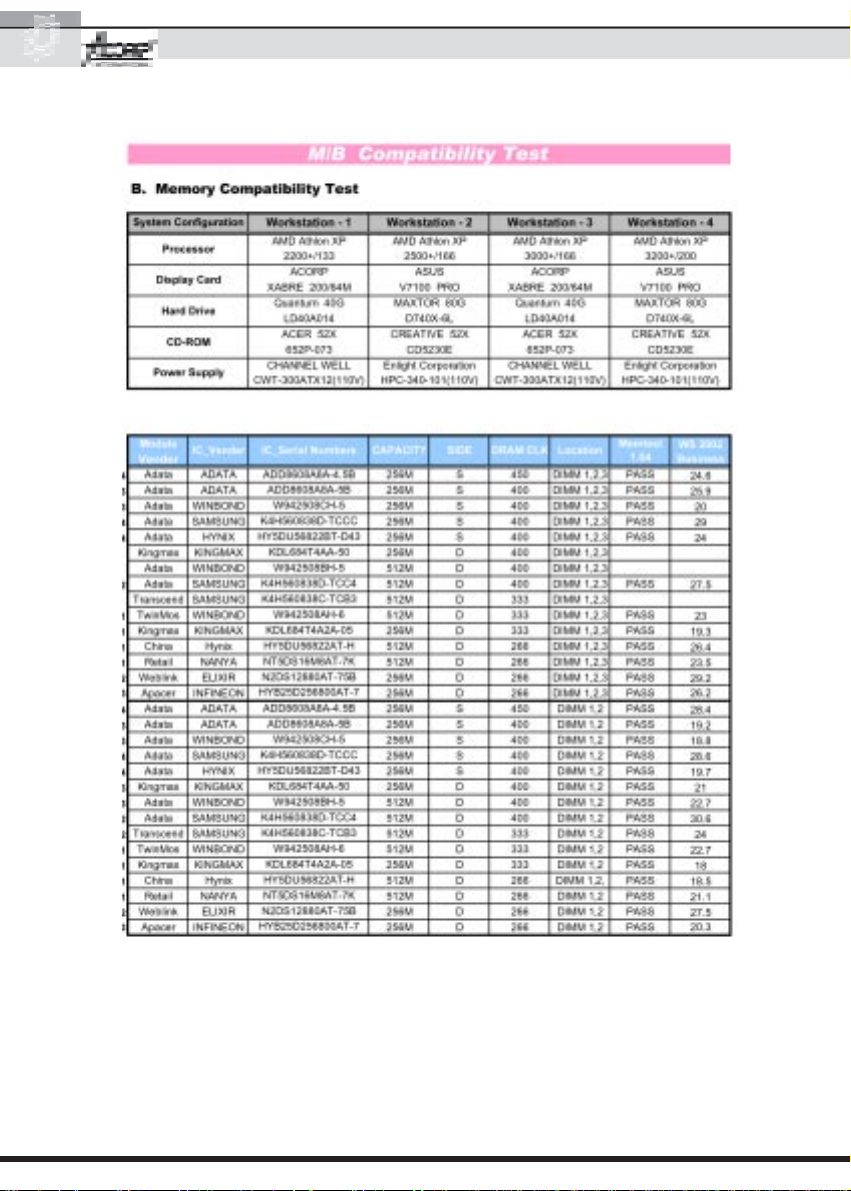

66

佰钰科技

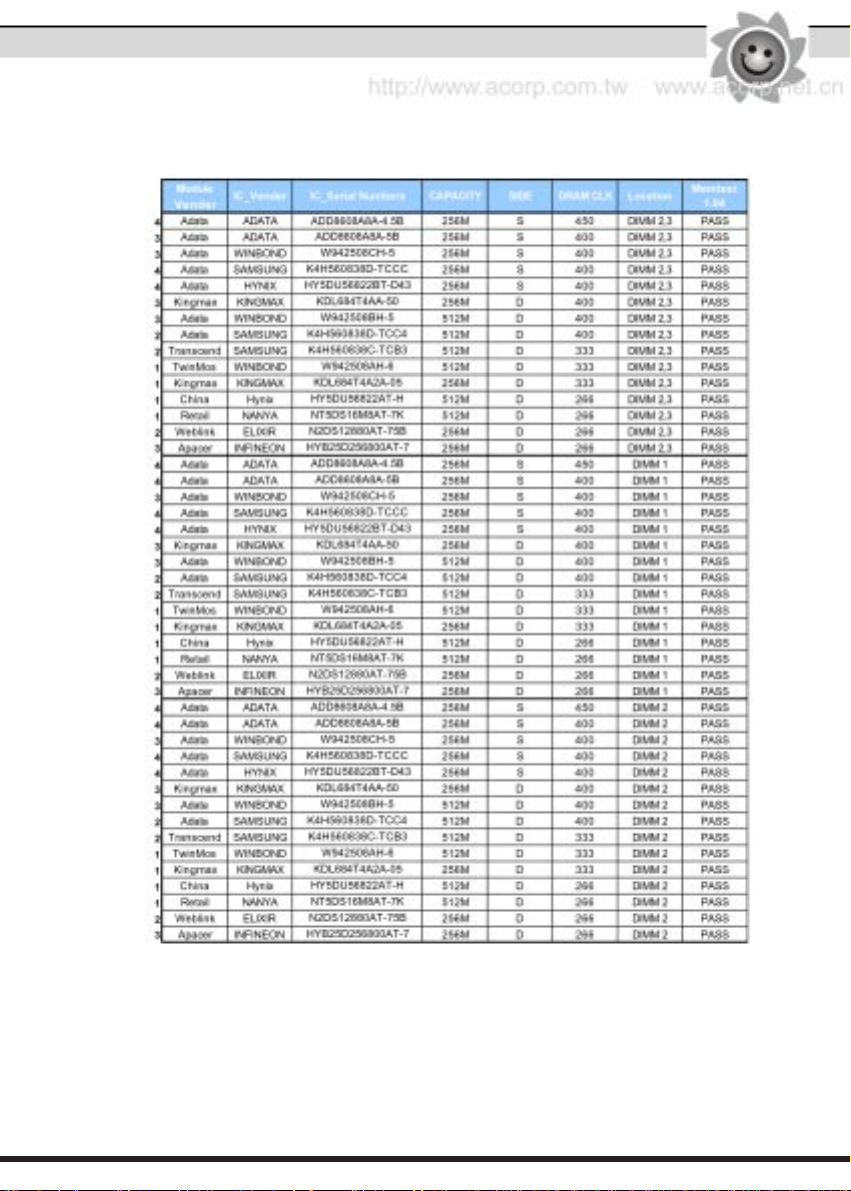

67佰钰科技

68

佰钰科技

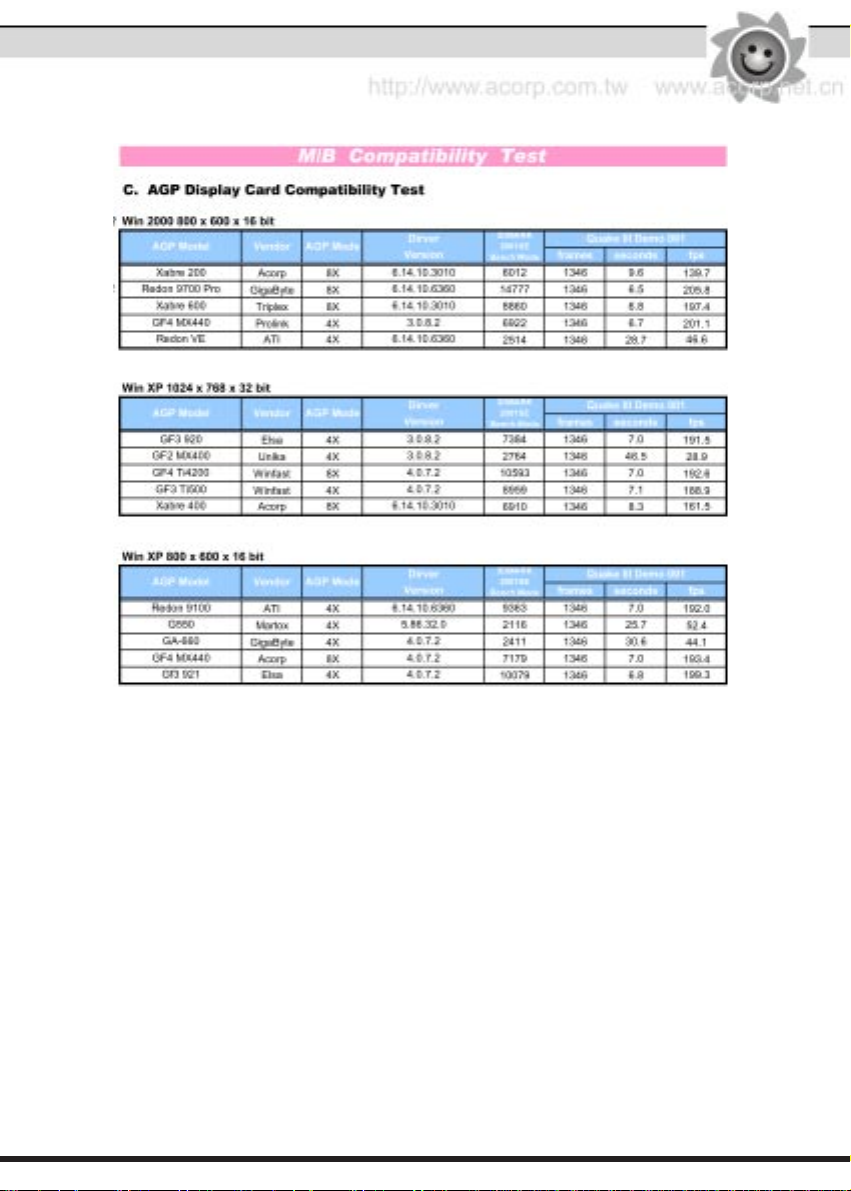

69佰钰科技
