Acer X1235 User Manual [en, es]
1

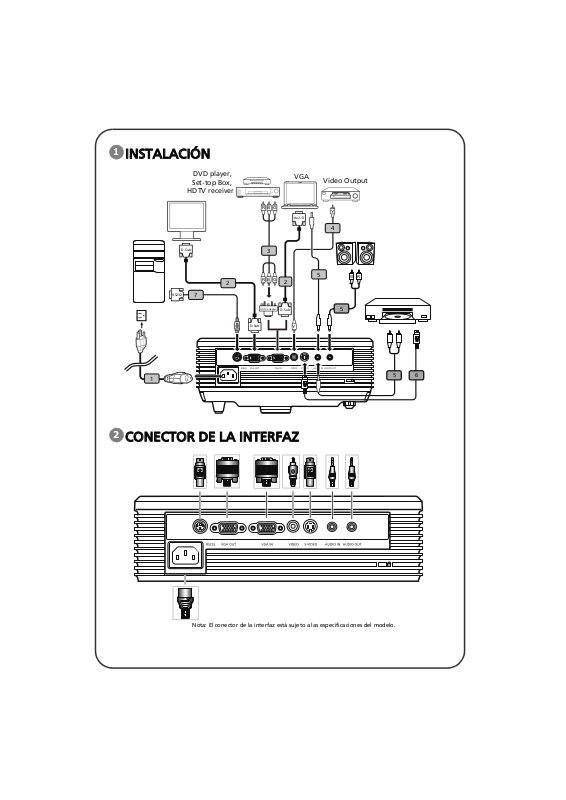

INSTALACIÓN
DVD player,
Set-top Box,
HDTV receiver
RBG
D-Sub
2
RS232
7
1
2
CONECTOR DE LA INTERFAZ
RBG
HDTV adapter
D-Sub
VGA
D-Sub
Video Output
Y
4
3
D-Sub
2
5
Y
R
W
5
5
6
E62405SP
R
Nota: El conector de la interfaz está sujeto a las especificaciones del modelo.
EspañolEnglish
Quick Start
1
INSTALLATION
1. Power cord
2. VGA cable
3. VGA to component video/HDTV
adapter
4. Composite video cable
5. Audio cable
6. S-Video cable
7. RS232 cable
Note: Connector interface is subject to model's specifications
2
INTERFACE CONNECTOR
Connecting to a Computer
1. Ensure the projector and your
computer are turned off.
2. Connect one end of the VGA cable
to the "VGA IN" connector on the
projector; connect the other end to
the VGA connector on the computer
and tighten the screws.
3. Connect one end of the power cord
into the AC power socket on the
projector; connect the other end to
an electrical outlet.
Inicio Rápido
1
INSTALACIÓN
1. Cable de alimentación
2. Cable VGA
3. Adaptador VGA a vídeo
componente/HDTV
4. Cable de vídeo compuesto
5. Cable de audio
6. Cable de S-Video
7. Cable RS232
Nota: El conector de la interfaz está sujeto a las especificaciones
del modelo.
2
CONECTOR DE LA INTERFAZ
Conexión a un Ordenador
1. Asegúrese de que el proyector y su
ordenador estén apagados.
2. Conecte un extremo del cable VGA
al conector "ENTRADA VGA" del
proyector, conecte el otro extremo
del conector VGA al ordenador y
apriete los tornillos.
3. Conecte un extremo del cable de
alimentación a la toma de entrada
CA del proyector, y el otro extremo
a una toma de corriente eléctrica.
Powering On the Projector
1. Remove the lens cap.
2. Turn on the projector first and then
the computer.
3. Adjust the position, focus and
zoom.
4. Run your presentation.
Powering Off the Projector
1. Press the power button twice.
2. Do not remove AC power cord from
outlet until the projector fans shut
down.
Encender el proyector
1. Retire la tapa de la lente.
2. Encienda primero el proyector y
luego el ordenador.
3. Ajustar la posición, el zoom y el
enfoque.
4. Ejecute su presentación.
Apagar el proyector
1. Pulse dos veces el botón de
encendido.
2. No extraiga el cable de alimentación
CA de la toma hasta que los
ventiladores del proyector se
apaguen.
