„Acer“ vaizdo projektorius

X1130P/X1130PA/X1130PS/

X1230P/X1230PA/X1230PK/

X1230PS/X1237 Serija

Vartotojo vadovas

ugomos.

„Acer” X1130P/X1130PA/X1130PS/X1230P/X1230PA/X1230PK/X1230PS/X1237 serijos vaizdo projektoriaus vartotojo vadovas Pirmasis leidimas: 11/2009

Šiame leidinyje pateikta informacija gali būti kartkartėmis keičiamas niekam neįsipareigojant pranešti apie jos peržiūrėjimą ir pataisymus. Minėti pakeitimai bus įtraukiami į naujus šio vartotojo vadovo leidimus arba papildomus dokumentus ir leidinius. Dėl šio dokumento turinio bendrovė neteikia jokių garantijų, nei aiškiai išreikštų, nei numanomų, ir aiškiai pareiškia, kad neteikia jokių numanomų garantijų dėl galimybės šią informaciją naudoti komercijai ar pritaikyti konkrečiam tikslui.

Apačioje tam skirtoje vietoje įrašykite modelio numerį, serijos numerį, pirkimo datą ir pirkimo vietos informaciją. Serijos ir modelio numeriai pateikti prie projektoriaus pritvirtintoje etiketėje. Visoje su prietaisu susijusioje susirašinėjimo medžiagoje turi būti nurodyti serijos ir modelio numeriai bei pirkimo informacija.

Be išankstinio rašytinio bendrovės „Acer Incorporated“ leidimo jokia šio leidinio dalis jokia forma ar būdais negali būti atkuriama, laikoma paieškos sistemoje arba perduodama elektroninėmis, mechaninėmis priemonėmis, darant fotokopijas, įrašus ar kitais būdais.

Acer X1130P/X1130PA/X1130PS/X1230P/X1230PA/X1230PK/X1230PS/X1237 serijos vaizdo projektoriaus

Modelio numeris: __________________________________

Serijos numeris: ___________________________________

Pirkimo data: _____________________________________

Pirkimo vieta: _____________________________________

Pavadinimas „Acer“ ir logotipas „Acer“ yra registruoti bendrovės „Acer Incorporated“ prekių ženklai. Kitų bendrovių gaminių pavadinimai ar prekių ženklai šiame dokumente naudojami tik atpažinimo tikslais ir priklauso juos valdančioms atitinkamoms bendrovėms.

, HDMI logotipas ir „High-Definition Multimedia Interface“ yra prekės ženklai arba

*HDMI registruotieji prekės ženklai, priklausantys bendrovei „HDMI Licensing LLC“.

Informacija, užtikrinanti jūsų saugumą ir patogumą

Atidžiai perskaitykite instrukcijas. Išsaugokite šį dokumentą, kad kitą kartą vėl galėtumėte paskaityti. Laikykitės visų ant gaminio pažymėtų įspėjimų ir nurodymų.

Prieš valydami, prietaisą išjunkite.

Prieš valydami, gaminį atjunkite nuo maitinimo šaltinio lizdo. Nenaudokite skystų ar purškiamųjų valiklių. Valykite sausu audiniu.

Atjungdami prietaisą, atsargiai elkitės su kištuku.

Prie išorinio maitinimo tiekimo prietaiso prijungdami ar atjungdami maitinimą, laikykitės šių nurodymų:

• Pirmiausia sumontuokite maitinimo tiekimo prietaisą, o paskui prijunkite

maitinimo laidą prie AC maitinimo lizdo.

• Maitinimo laidą atjunkite pirmiau, o paskui maitinimo tiekimo prietaisą atjunkite

nuo projektoriaus.

• Jei sistema naudoja kelis maitinimo šaltinius, maitinimą nuo sistemos atjunkite

visų maitinimo laidų kištukus ištraukdami iš maitinimo lizdų.

Įspėjimas dėl prieinamumo

Pasirūpinkite, kad elektros tinklo lizdas, į kurį jungiate maitinimo laidą, būtų lengvai pasiekiamas ir kaip galima arčiau prietaiso operatoriaus. Prireikus nuo prietaiso atjungti maitinimą, užtikrinkite, kad maitinimo laido kištukas būtų ištrauktas iš elektros lizdo.

iii

Įspėjimai!

• Šio gaminio nenaudokite arti vandens.

• Šio prietaiso nestatykite ant nestabilaus stalelio su ratukais, stovo ar stalo. Jei

prietaisas nukristų, jis galėtų rimtai sugesti.

• Angos ir kiaurymės yra skirtos ventiliacijai, kad būtų užtikrintas patikimas

produkto veikimas ir apsauga nuo perkaitimo. Šių angų negalima užkišti ar uždengti. Angų niekada negalima uždengti pastatant prietaisą ant lovos, sofos, kilimo ar kito panašaus paviršiaus.

Šio prietaiso negalima statyti arti arba virš radiatoriaus ar šildymo šaltinio arba kur nors jo įmontuoti, nebent yra numatyta tinkama ventiliacija.

• Į korpuso angas niekada nekiškite jokių daiktų, nes jie gali prisiliesti prie

pavojingos įtampos taškų arba sukelti dalių trumpąjį jungimą, kas, savo ruožtu, galėtų sukelti gaisrą ar elektros smūgį. Saugokite, kad ant prietaiso ar į jį niekada nepatektų jokių skysčių.

• Siekiant išvengti vidinių dalių sugadinimo ir baterijos ištekėjimo, prietaiso

negalima statyti ant vibruojančio paviršiaus.

• Niekada jo nenaudokite aplinkoje, kur vyksta sporto, mankštos užsiėmimai ar

kitoje vibracijas sukeliančioje aplinkoje, kurioje gali įvykti netikėtas srovės kritimas arba būti sugadintos besisukančios dalys, lempa.

Elektros energijos naudojimas

• Šis gaminys turi būti eksploatuojamas naudojant ant žymėjimo etiketės

nurodyto tipo elektros energiją. Jei nežinote, kokio tipo elektros energija tiekiama, kreipkitės į prekybos agentą arba vietinę elektros tiekimo įmonę.

• Stebėkite, kad ant maitinimo laido negulėtų jokie daiktai. Šio gaminio

nestatykite ten, kur žmonės praeidami galėtų užminti laidą.

• Jei sušiuo gaminiu naudojamas pailginimo laidas, užtikrinkite, kad visa į

ilgintuvą įjungto prietaiso nominali srovė neviršytų pailginimo laido nominalios srovės. Dar įsitikinkite, kad visų į elektros lizdą įjungtų prietaisų nominalas neviršija saugiklio nominalo.

• Neperkraukite elektros lizdo ar ilgintuvo įjungdami į jį per daug prietaisų. Visa

sistemos apkrova neturi viršyti 80 proc. atšakos nominalios srovės. Jei naudojami ilgintuvai, apkrova neturi viršyti 80 proc. ilgintuvo nominalaus galingumo.

• Šio gaminio AC adapteryje yra įtaisytas įžemintas kištukas. Kištukas tinka tik

įžemintam elektros tinklo lizdui. Prieš įkišdami AC adapterio kištuką, patikrinkite, ar elektros tinklo lizdas įžemintas. Kištuko nekiškite į neįžemintą lizdą. Informacijos kreipkitės į elektriką.

Įspėjimas! Įžeminimo kontaktas yra apsaugos priemonė. Naudojant tinkamai neįžemintą lizdą, galima patirti elektros smūgį arba susižaloti.

Pastaba: įžeminimo kontaktas taip pat gerai apsaugo nuo netikėto triukšmo, kurį skleidžia netoliese esantys elektros prietaisai, galintys įsiterpti į šio gaminio darbą.

• Gaminį naudokite tik su kartu pateikiamu maitinimo laido rinkiniu. Jei reikia

pakeisti maitinimo laido rinkinį, patikrinkite, ar naujas maitinimo laidas atitinka šiuos reikalavimus: yra nuimamas, įtrauktas į UL sąrašą arba turi CSA sertifikatą, patvirtintas VDE arba lygiavertis, jo maksimalus ilgis, 4,6 metrų (15 pėdų).

Gaminio aptarnavimas

Šio prietaiso nebandykite taisyti patys, nes atidarius ar nuėmus gaubtus, galima prisiliesti prie pavojingos įtampos taškų ir kitų pavojingų zonų. Visą priežiūrą patikėkite kvalifikuotiems specialistams.

Šį prietaisą atjunkite nuo elektros srovės lizdo ir dėl aptarnavimo kreipkitės į kvalifikuotus specialistus, kai:

• maitinimo laidas yra pažeistas, nukirstas ar apsitrynęs;

• į prietaisą buvo pripilta skysčio;

• gaminį aplijo lietus arba jis buvo aptaškytas vandeniu;

• prietaisas buvo numestas arba jo korpusas pažeistas;

• produkto veikimas aiškiai pasikeitė, o tai rodo, jog reikia patikrinti;

• laikantis naudojimo instrukcijų, prietaisas neveikia taip, kaip turėtų.

Pastaba: reguliuokite tik tais valdymo įtaisais, kurie nurodyti eksploatavimo instrukcijose, kadangi dėl netinkamo reguliavimo kitais įtaisais galima sugadinti prietaisą, ir tada dažnai kvalifikuotas specialistas turi įdėti daug darbo, kad atkurtų tinkamą prietaiso veikimą.

Įspėjimas! Saugumo sumetimais, pridėdami arba keisdami komponentus, nenaudokite netinkamų dalių. Dėl pirkimo galimybių kreipkitės į pardavimo agentą.

Šiame prietaise ir jo prieduose gali būti smulkių dalių. Laikykite juos mažiems vaikams neprieinamoje vietoje.

Papildoma saugos informacija

• nežiūrėkite į projektoriaus lęšį, kai lempa įjungta. Ryškišviesa gali pakenkti

akims.

• Pirmiausia įjunkite projektorių, paskui signalo šaltinius.

• Prietaiso nestatykitešiose vietose:

• blogai vėdinamoje ar uždaroje erdvėje: nuo sienų turi būti paliktas bent 50 cm tarpas, kad aplink projektorių laisvai tekėtų oro srautas;

• kur temperatūra gali ypač pakilti, pavyzdžiui, mašinos salone, kai visi langai yra uždaryti;

• kur ypač daug drėgmės, dulkių ar rūkalų dūmų: tai gali užteršti optines dalis, sutrumpinti prietaiso tarnavimo laiką ir patamsinti vaizdą;

• prie gaisro signalizacijos įrenginių;

• kur aplinkos temperatūra yra žemesnė nei 40 ºC/104 ºF;

• kur aukštis virš jūros lygio yra didesnis nei 3 km (10000 pėdų).

• Jei projektorius pradėjo veikti netinkamai, nedelsdami jį atjunkite nuo maitinimo

šaltinio. Projektoriaus nenaudokite, jei iš jo sklinda dūmai, keistas garsas ar kvapas. Tai gali sukelti gaisrą arba elektros smūgį. Šiuo atveju nedelsdami jį išjunkite ir kreipkitės į prekybos agentą.

• Nenaudokite prietaiso, jei jį apgadinote ar numetėte. Kreipkitės į prekybos

agentą, kad patikrintų.

• Projektoriaus objektyvo nenukreipkite į saulę. Tai gali sukelti gaisrą.

• Išjungiant projektorių, prieš atjungiant maitinimą patartina palaukti, kol baigsis

projektoriaus aušimo ciklas.

• Kai projektorius veikia, negalima staiga išjungti maitinimo arba ištraukti kištuko

iš maitinimo lizdo. Dėl to gali sugesti lempa, kilti gaisras, trenkti elektros smūgis arba kilti kitų rūpesčių. Prieš išjungiant maitinimą, geriausia palaukti, kol išsijungs ventiliatorius.

• Nelieskite oro angos grotelių ir pagrindo plokštės, nes jos įkaista.

• Jei yra oro filtras - dažnai jį valykite. Jei filtro ar ventiliatoriaus angas užkemša

nešvarumai ar dulkės, temperatūra prietaise gali pakilti ir jį sugadinti.

• Projektoriui veikiant, nežiūrėkite į oro angų groteles. Tai gali pakenkti akims.

• Kai projektorius įjungtas, visada atidarykite objektyvo langinę arba nuimkite jo

dangtelį.

• Kai projektorius veikia, jo objektyvo neuždenkite jokiais daiktais, nes jie gali

įkaisti ir deformuotis ar netgi užsidegti. Norėdami laikinai išjungti lempą, nuotolinio valdymo pulte paspauskite mygtuką HIDE (nerodyti).

• Prietaisui veikiant, lempa labai įkaista. Prieš keisdami lempą, leiskite

projektoriui vėsti maždaug 45 minutes.

• Lempų nenaudokite ilgiau nei nurodytas maksimalus jų eksploatavimo laikas.

Dėl to jos kartais gali sprogti.

• Lempos mazgą arba elektros dalis keiskite tik projektorių atjungę nuo maitinimo

lizdo.

• Gaminys pats nustato lempos tarnavimo laiką. Pasirūpinkite, kad lempa būtų

pakeista, kai pasirodo įspėjamasis pranešimas.

• Prieš keisdami lempą, leiskite prietaisui atvėsti ir laikykitės visų keitimo

nurodymų.

• Pakeitę lempos modulį, ekrane rodomame meniu „Management“ (Prieūiura) iš

naujo nustatykite funkciją „Lamp Hour Reset“ (Lempos eksploatavimo valandu nustatymas)).

• Nebandykite ardyti projektoriaus. Viduje yra pavojinga įtampa, galinti sužaloti.

Vienintelė vartotojo prižiūrima dalis yra lempa, kuri turi jai skirtą nuimamą dangtelį. Aptarnavimą patikėkite tik kvalifikuotam specialistui.

• Nestatykite projektoriaus galu vertikaliai. Jis gali nukristi ir sužaloti arba sugesti.

• Šis gaminys gali rodyti apverstus vaizdus, kad jį būtų galima įtaisyti į prie lubų

montuojamą laikiklį. Naudokite tik „Acer“ prie lubų montuojamo laikiklio rinkinį projektoriui pritvirtinti ir pasirūpinkite, kad jis būtų tvirtai sumontuotas.

Saugus klausymasis

Klausai apsaugoti laikykitės šių nurodymų.

• Garso lygį palaipsniui didinkite tol, kol girdėsite aiškiai.

• Pasirinkę tinkamą lygį, daugiau jo nedidinkite.

• Garsios muzikos ilgai nesiklausykite.

• Nesistenkite didindami garso lygį nustelbti aplinkos triukšmą.

• Sumažinkite garso lygį, jei negirdite šalia kalbančių žmonių.

Prietaiso išmetimo instrukcijos

Atitarnavusio prietaiso nemeskite į šiukšlių dėžę. Kad būtų sumažinta tarša ir užtikrinta kuo geresnė visuotinės aplinkos apsauga, jį perdirbkite. Daugiau informacijos apie reglamentus dėl elektros ir elektroninės įrangos atliekų (WEEE) rasite adresu

http://www.acer-group.com/public/Sustainabilty/sustainability01.htm

Įspėjimas dėl gyvsidabrio

Projektoriai arba elektroniniai prietaisai, turintys LCD/CRT monitorių ar ekraną, ženklinami:

vii

Šio prietaiso lempoje yra gyvsidabrio, todėl ji turi būti perdirbama arba išmetama laikantis vietos, valstybinių ar federalinių įstatymų. Daugiau informacijos rasite „Electronic Industries Alliance“ svetainėje adresu www.eiae.org. Specialios informacijos apie lempų išmetimą ieškokite www.lamprecycle.org

viii

Pirmiausia tai, kas svarbiausia

Pastabos vartotojui

Ką reikia daryti

• Prieš valydami, prietaisą išjunkite.

• Korpusą valykite minkštu audiniu, suvilgytu nestipriu valikliu.

• Jei aparato ilgai nenaudojate, kištuką išjunkite iš AC lizdo.

Ko negalima daryti

• Užkišti ventiliacijai skirtų aparato angų.

• Valyti abrazyviniais valikliais, tepalais ar tirpikliais.

• Naudoti esant šioms sąlygoms:

• ypatingai šaltoje, šiltoje ar drėgnoje aplinkoje;

• vietose, kur gali kauptis pernelyg daug dulkių ar nešvarumų;

• prie stiprų magnetinį lauką generuojančios įrangos;

• statyti tokiose vietose, kurias apšviečia tiesioginiai saulės spinduliai.

Perspėjimai

Paisykite visų įspėjimų, perspėjimų ir priežiūros nurodymų, rekomenduojamų šiame vartotojo vadove, kad pailgintumėte prietaiso eksploatavimo laiką.

Įspėjimas:

• nežiūrėkite į projektoriaus lęšį, kai lempa įjungta. Ryškišviesa gali pakenkti akims.

• Kad išvengtumėte gaisro ar elektros smūgio pavojaus, neleiskite prietaisui aplyti ar

sudrėkti.

• Neatidarykite ir neardykite prietaiso, nes tai gali sukelti elektros smūgį.

• Prieš keisdami lempą, leiskite prietaisui atvėsti ir laikykitės visų keitimo nurodymų.

• Gaminys pats nustato lempos eksploatavimo laiką. Pasirūpinkite, kad lempa būtų pakeista,

kai pasirodo įspėjamasis pranešimas.

• Pakeitę lempos modulį, ekrane rodomame meniu „Management“ (Prieūiura) iš naujo

nustatykite funkciją „Lamp Hour Reset“ (Lempos eksploatavimo valandų nustatymas).

• Išjungiant projektorių, prieš atjungiant maitinimą patartina palaukti, kol baigsis

projektoriaus aušimo ciklas.

• Pirmiausia įjunkite projektorių, paskui signalo šaltinius.

• Neuždarykite objektyvo dangtelio, kai projektorius veikia.

• Kai lempos naudingumo ištekliai baigiasi, ji perdega arba pasigirsta garsus pokštelėjimas.

Jei taip nutinka, projektorius neįsijungia tol, kol nepakeičiamas lempos mazgas. Norėdami pakeisti lempą, atlikite skirsnyje „Lempos keitimas“ nurodytus veiksmus.

Informacija, užtikrinanti jūsų saugumą ir patogumą iii Pirmiausia tai, kas svarbiausia viii

Pastabos vartotojui viii Perspėjimai viii

Įvadas 1

Gaminio savybės 1 Pakuotės turinys 2 Projektoriaus apžvalga 3

Projektoriaus vaizdas 3 Valdymo skydelis 4 Nuotolinio valdymo pulto mygtukų išdėstymas 5

Turinys

Darbo pradžia 7

Projektoriaus prijungimas 7 Projektoriaus įjungimas ir išjungimas 8

Projektoriaus įjungimas 8 Projektoriaus išjungimas 9

Projektuojamo vaizdo reguliavimas 10

Projektuojamo vaizdo aukščio reguliavimas 10 Kaip optimizuoti vaizdo dydį ir atstumą 11 Kaip gauti norimą vaizdo dydį, reguliuojant atstumą

ir mastelį 13

Vartotojo valdymo paletė 15

Įdiegimo meniu 15 „Acer Empowering“ technologija 16 Ekraninis (OSD) meniu 17 Color (Spalva) 18 Image (Vaizdas) 19 Setting (Reguliavimas) 22 Management (Valdymas) 25 Audio (Garsas) 26 Timer (Laikmatis) 26

Language (Kalba) 27 Priedai 28

Trikčių diagnostika ir šalinimas 28 LED ir įspėjimų reikšmių sąrašas 32 Lempos keitimas 33 Prie lubų montuojamo laikiklio montavimas 34 Techniniai duomenys 37 Sutaikomumo režimai 39

Reglamentai ir saugos pranešimai 42

Įvadas

Gaminio savybės

Šis gaminys yra vienos mikroschemos DLP® vaizdo projektorius. Išsiskiriančios savybės:

• DLP

• X1130P/X1130PA/X1130PS: savoji 800 x 600 vaizdo elementų SVGA skiriamoji

• „Acer ColorBoost“ technologijos perteikiamos realios spalvos sukuria gyvus ir

• Didelis ryškumo ir kontrasto santykis.

• Įvairūs rodymo režimai (Bright (Ryškumas), Standard (Standartas), Video

• suderinamas su NTSC / PAL / SECAM sistemomis ir palaiko HDTV (720p,

• dėl mažesnių energijos sąnaudų ir ekonominio (ECO) režimo pailgėja lempos

• „Acer EcoProjection“ technologija užtikrina sumanų energijos valdymą ir fizinį

• „Empowering“ mygtuku galima valdyti „Acer Empowering Technology“ funkcijas

• Naujausia skaitmeninė trapecinių iškraipymų korekcija užtikrina optimalų

• Daugiakalbis ekraninis (OSD) meniu.

• nuotolinio valdymo pultas su visomis funkcijomis

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/X1237: Rankinio fokusavimo

• 2X skaitmeninis vaizdo mastelio keitimas ir panoraminio vaizdo keitimo

• Suderinamas su operacinėmis sistemomis

technologija.

geba. X1230P/X1230PA/X1230PK/X1230PS/X1237: savoji 1024 x 768 vaizdo elementų XGA skiriamoji geba. Palaikomas vaizdo santykis 4:3 / 16:9.

tikroviškus vaizdus

(vaizdo įrašai), Picture (Paveikslas), Game (ˇaidimas), User), kad aparatą būtų galima optimaliai naudoti esant įvairioms situacijoms.

1080i).

tinkamumo eksploatuoti laikas

efektyvumo gerinimą

(„Acer eView“, „eTimer“, „ePower Management“), kad lengviau būtų galima nustatyti nuostatas

pateikčių demonstravimą.

projekcinis objektyvas vaizdo mastelį keičia iki 1,1X.

funkcija.

Windows® 2000, XP ir Vista® .

Lietuvių

Pakuotės turinys

Projektoriaus pakuotėje yra visi toliau nurodyti daiktai. Patikrinkite, ar prietaisas sukomplektuotas. Jei ko nors trūksta, nedelsdami susisiekite su pardavėju.

Projektorius ir objektyvo

Maitinimo laidas VGA kabelis

dangtelis

Kompozitinis vaizdo kabelis

Apsaugos kortelė Vartotojo vadovas (CD-ROM)

(pasirenkami)

Acer Projector

123

PgUp

456

PgDn

7890

Quick Start Guide

Nuotolinio valdymo pultas Greito parengimo darbui

vadovas

Dėžė – krepšys

(pasirenkami)

Elementas x 2

Projektoriaus apžvalga

Projektoriaus vaizdas

Priekis ir viršus

# Aprašymas # Aprašymas

Maitinimo mygtukas ir maitinimo

indikatorius LED

2 Projektavimo lęšis 6

5 Valdymo skydelis

Mastelio keitimo žiedas (skirta modeliams X1130P/X1130PA/X1230P/

X1230PA/X1230PK/X1237) 3 Keltuvo mygtukas 7 Fokusavimo žiedas 4 Objektyvo dangtelis 8 Nuotolinio valdymo signalo imtuvas

Galinė pusė

Lietuvių

(X1130PA/X1230P/X1230PA/X1237)

243 5

16782467831

(X1130PS/X1230PK/X1230PS)

(X1130P)

1110

# Aprašymas # Aprašymas

1 USB jungtis 6 Kompozitinė vaizdo įvesties jungtis 2 RS232 jungtis 7 S-VIDEO įvesties jungtis 3 Monitoriaus kilpinės išvesties jungtis 8 Garso įvesties jungtis

PC analoginis signalas/HDTV/

komponentinės vaizdo įvesties jungtis

9 Maitinimo lizdas

(VGA IN vai VGA IN 1) Datora analogā signāla/HDTV/

komponentu video ieejas savienotājs (VGA IN 2)

10 „Kensington™“ užrakto prievadas 11

Posvyrio reguliavimo rankenėlė

Valdymo skydelis

Lietuvių

LAMP

TEMP

5 6

# Funkcija Aprašymas

1 LAMP Lempos indikatoriaus lemputė 2 IR Nuotolinio valdymo signalo imtuvas 3iškraipymų korekcija Koreguojamas vaizdo iškraipymas dėl

projektoriaus posvyrio (± 40 laipsnių).

4 Maitinimo mygtukas ir

maitinimo indikatorius LED

5 MENU (MENIU)

Žiūrėti „Projektoriaus įjungimas ir išjungimas“ skirsnį.

• Paspauskite mygtuką MENU, kad

įjungtumėte ekraninio rodymo (OSD) meniu. Norėdami atlikti veiksmus OSD meniu arba iš jo išeiti, pakartokite ankstesnį veiksmą.

• Patvirtinkite pasirinktus elementus.

6 RESYNC Projektorius automatiškai pritaikomas prie

įvesties šaltinio. 7 TEMP Temperatūros indikatoriaus lemputė 8 Spartusis klavišas Unikali „Acer“ funkcija: eView, eTimer,

9 Keturi krypties pasirinkimo

mygtukai

10 SOURCE (Šaltinis) Paspaudus mygtuką „SOURCE (Šaltinis)“,

ePower Management.

Pasirenkamas elementas arba koreguojamas

pasirinktas elementas.

pasirenkamas RGB, komponentinis, S-

VIDEO, kompozitinis, HDTV ,arba HDMI™

šaltinis.

Nuotolinio valdymo pulto mygtukų išdėstymas

(X1130PA/X1130PS/X1230P/ X1230PA/X1230PK/X1230PS X1237)

123

456

7890

PgUp

PgDn

# Funkcija Aprašymas

1POWER

Žiūrėti „Projektoriaus įjungimas ir išjungimas“ skirsnį.

(Maitinimo)

2 ASPECT RATIO

Norimam vaizdo santykiui pasirinkti (autom./4:3/19:9).

(vaizdo santykis)

3 ZOOM (mastelio

keitimas)

Projektoriaus rodomas vaizdas padidinamas arba sumažinamas. Prijungus USB kabelį, jis atlieka tokią pačią funkciją, kaip ir kairysis kompiuterio pelės klavišas. (skirta modeliams X1130PA/X1130PS/X1230P/X1230PA/X1230PK/ X1230PS/X1237)

4 RESYNC Projektorius automatiškai pritaikomas prie įvesties

šaltinio.

5iškraipymų

korekcija

Keturi krypties pasirinkimo

Koreguojamas vaizdo iškraipymas dėl projektoriaus posvyrio (± 40 laipsnių).

Pasirenkamas elementas arba koreguojamas pasirinktas elementas.

mygtukai

6Klaviatūra 0~9 Skaitmeniniais mygtukais 0~9 į pasirinktį „Security

settings (saugos nuostatos)“ įvedamas slaptažodis.

(X1130P)

123

456

7890

PgUp

PgDn

Lietuvių

# Funkcija Aprašymas

7 VGA Šaltiniui pakeisti į to VGA. Ši jungtis palaiko analog.

Lietuvių

8 COMPONENT

(Komponentinis)

RGB, YPbPr (480p/576p/720p/1080i/1080p), YCbCr (480i/576i) ir.

norint šaltinį pakeisti į „Component video“. Ši jungtis palaiko YPbPr (480p/576p/720p/1080i/1080p) ir YCbCr

(480i/576i). 9 S-VIDEO Šaltiniui pakeisti į „S-Video“. 10

11 Infraraudonųjų sp.

HDMI

siųstuvas

altinis pakeičiamas HDMI™. (modeliui, turinčiam

HDMI™ jungt)

Siunčia signalus į projektorių.

12 Spartusis klavišas Unikali „Acer“ funkcija: eView, eTimer, ePower

Management. 13 FREEZE (fiksuoti) Ekrano vaizdui sustabdyti. 14 HIDE (slėpti) Paspaudus mygtuką "HIDE", vaizdas neberodomas, dar

kartą jį paspaudus vaizdas rodomas vėl. 15 SOURCE (šaltinis) Paspaudus mygtuką „SOURCE (Šaltinis)“, pasirenkamas

RGB, komponentinis, S-VIDEO, kompozitinis, HDTV

,arba HDMI™ šaltinis.

Prijungus USB kabel, jis atlieka toki pai funkcij, kaip ir

kairysis kompiuterio pels klavišas. (skirta modeliams

X1130PA/X1130PS/X1230P/X1230PA/X1230PK/

X1230PS/X1237) 16 MENU (MENIU)

• Paspauskite mygtuką MENU, kad įjungtumėte

ekraninio rodymo (OSD) meniu. Norėdami atlikti veiksmus OSD meniu arba iš jo išeiti, pakartokite ankstesnį veiksmą.

• Patvirtinkite pasirinktus elementus.

17 PgUp/PgDn Tik kompiuterio režime. Šį mygtuką naudoti pasirenkant

18 VIDEO Šaltiniui pakeisti į COMPOSITE VIDEO (sudėtinį vaizdą). 19 MUTE (išjungti

garsą)

20 WIRELESS

(Belaidis valdymas)

kitą arba ankstesnį puslapį. Ši funkcija galima tik

prisijungus prie kompiuterio USB kabeliu. (skirta

modeliams X1130PA/X1130PS/X1230P/X1230PA/

X1230PK/X1230PS/X1237)

Įjungti/išjungti garsą.

Paspaudus mygtuką WIRELESS (Belaidis valdymas),

parodomas vaizdas, kuris, naudojant paslaugą „Acer

eProjection Management“, bevieliu ryšiu iš PC

atsiunčiamas iš į projektorių . (belaidžiam modeliui)

(X1130PA/X1130PS/X1230P/ X1230PA/X1230PK/X1230PS/X1237)

(X1130P)

Darbo pradžia

Projektoriaus prijungimas

VGA

Rodymas

D-Sub

USB

D-Sub

RS232

DVD grotuvas, TV priedėlis, HDTV imtuvas

RBG

HDTV adapter

D-Sub

S-Video išvestis

Vaizdo išvestis

Lietuvių

# Aprašymas # Aprašymas

1 Maitinimo laidas 6 „S-Video“ kabelis 2 VGA kabelis 7 RS232 kabelis 3VGA į komponentinį vaizdo/HDTV

adapterį 4 Kompozitinis vaizdo kabelis 9 3 RCA dalies kabelis 5 Garso kabelis

8 USB kabelis

Pastaba: norėdami užtikrinti, kad prie kompiuterio prijungtas projektorius veiktų gerai, patikrinkite, ar vaizdo rodymo režimas suderinamas su projektoriumi.

Projektoriaus įjungimas ir išjungimas

Lietuvių

Projektoriaus įjungimas

1 Nuimkite objektyvo dangtelį. 2 Patikrinkite, ar maitinimo laidas ir signalo kabelis gerai prijungti. Maitinimo

indikatoriaus šviesos diodas (LED) užsidega raudonai.

3 Projektorius įjungiamas valdymo skydelyje arba nuotolinio valdymo pulte

paspaudžiant mygtuką (POWER): maitinimo indikatoriaus LED užsidega mėlynai.

4 Įjunkite šaltinį (kompiuterį, nešiojamąjį kompiuterį, vaizdo grotuvą ir pan.).

Projektorius šaltinį aptinka automatiškai.

• Jei ekrane rodomos piktogramos „Lock (Fiksuoti)“ ir „Source (Šaltinis)“, tai reiškia, kad projektoriaus programoje užfiksuotas tam tikro tipo šaltinis, tačiau tokio tipo įvesties signalo jis neaptiko.

• Jei ekrane rodoma piktograma „No Signal (Nėra signalo)“, patikrinkite, ar gerai prijungtas signalo kabelis.

• Jei kartu prijungiate prie įvairių šaltinių, įvestims perjungti naudokite prietaisų skydo arba nuotolinio valdymo pulto mygtuką „SOURCE (Šaltinis)“, arba tiesioginį nuotolinio valdymo pulto šaltinio mygtuką.

LAMP

TEMP

2&3

Objektyvo

dangtelis

Projektoriaus išjungimas

1Norėdami išjungti vaizdo projektorių, paspauskite maitinimo mygtuką.

Pasirodo šis pranešimas:

„Please press power button again to complete the shutdown process. (Maitinimo mygtuką paspauskite dar kartą, kad išjungimo procesas būtų užbaigtas.)“

Maitinimo mygtuką paspauskite vėl.

2 Išjungus projektorių, maitinimo indikatorius LED užsidega RAUDONAI ir

greitai mirksi, o ventiliatorius (-iai) dar veikia apie 2 minutes, kad sistema tinkamai atvėstų.

3 Kol maitinimo laidas yra įjungtas, galite paspausti maitinimo mygtuką, kad

tuoj pat vėl įjungtumėte projektorių bet kuriuo metu per 2 minučių išsijungimo procesą.

4 Kai sistema atvėsta, maitinimo indikatorius LED nustoja mirksėti ir pradeda

šviesti pastovia raudona spalva, reiškiančia, kad projektorius yra parengties režime.

5 Dabar saugu atjungti maitinimo laidą.

Įspėjamieji indikatoriai:

• „Projector Overheated. Lamp will automatically turn off soon. (Projektorius perkaito. Netrukus lempa išsijungs automatiškai)“.

Šis ekraninis pranešimas reiškia, kad projektorius perkaito. Lempa automatiškai išsijungia, projektorius taip pat automatiškai išsijungia, o temperatūros indikatorius LED pradeda degti pastovia raudona spalva. Kreipkitės į vietinį pardavėją arba techninio aptarnavimo centrą.

• „Fan fail. Lamp will automatically turn off soon. (Ventiliatorius sugedo. Netrukus lempa išsijungs automatiškai)“.

Šis ekraninis pranešimas reiškia, kad ventiliatorius sugedo. Lempa automatiškai išsijungia, projektorius taip pat automatiškai išsijungia, o temperatūros indikatorius LED pradeda mirksėti. Kreipkitės į vietinį prekybos agentą arba techninio aptarnavimo centrą.

Lietuvių

Pastaba:

Jei projektorius išsijungia automatiškai, o LED indikatorius šviečia pastovia raudona spalva, kreipkitės į vietos prekybos agentą arba techninio aptarnavimo centrą.

Projektuojamo vaizdo reguliavimas

Lietuvių

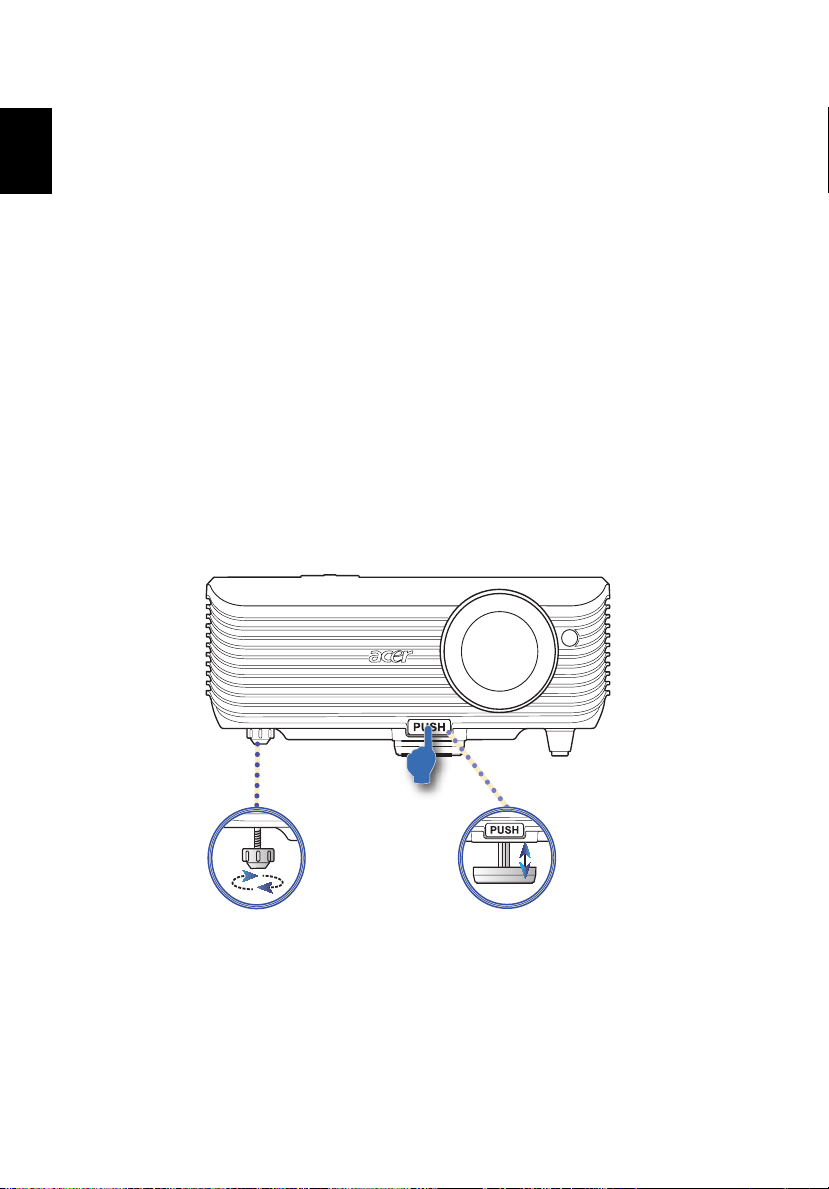

Projektuojamo vaizdo aukščio reguliavimas

Projektuojamo vaizdo aukščiui reguliuoti projektoriuje įtaisytos pakeliamosios kojos.

Norėdami pakelti vaizdą:

1 Nuspauskite keltuvo atramos paleidimo mygtuką. 2 Pakelkite paveiksliuką iki pageidaujamo aukščio kampo, ir paleiskite

mygtuką, kad keltuvo atrama užsifiksuotų.

3 posvyrio reguliavimo rankenėle nustatykite rodymo kampą.

Norėdami nuleisti vaizdą:

1 Nuspauskite keltuvo atramos paleidimo mygtuką. 2 Nuleiskite paveiksliuką iki pageidaujamo aukščio kampo ,ir paleiskite

mygtuką, kad keltuvo atrama užsifiksuotų.

3 posvyrio reguliavimo rankenėle nustatykite rodymo kampą.

Posvyrio reguliavimo rankenėlė

Keltuvo mygtukas

Keltuvo atrama

Kaip optimizuoti vaizdo dydį ir atstumą

Toliau pateiktoje lentelėje galima rasti, koks yra optimalus vaizdo dydis, kai projektorius pastatomas norimu atstumu nuo ekrano.

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/X1237

jei projektorius yra 3 m atstumu nuo ekrano, geros kokybės vaizdą galima matyti, kai jo įstrižainė yra 72-79 coliai.

Pastaba: atminkite, kad, kaip parodyta pavyzdyje, aparatą pastačius 3 m atstumu, vaizdo aukštis nuo pagrindo turi būti 132 cm.

3 m Norimas atstumas

Norimas

atstumas

Minimalus ekrano dydis (min. mastelis)

Įstrižainė

(m)

< A >

(coliais)

P (cm) x A (cm)

Nuo pagrindo

iki vaizdo

viršaus (cm)

< C >

1,5 36 74 x 55 60 40 81 x 60 67

2 48 98 x 74 80 53 108 x 81 89

2,5 60 123 x 92 101 66 134 x 101 111

3 72 147 x 110 121 79 161 x 121 132

3,5 84 172 x 129 141 93 188 x 141 156

4 96 196 x 147 161 106 215 x 161 178

4,5 108 221 x 165 181 119 242 x 181 199

5 120 245 x 184 201 132 269 x 202 221 6 144 294 x 221 241 159 323 x 242 267 7 168 343 x 257 282 185 376 x 282 310 8 192 392 x 294 322 212 430 x 323 355

9 216 441 x 331 362 238 484 x 363 399 10 241 490 x 368 404 265 538 x 403 444 11 265 539 x 404 444 291 591 x 444 488 12 289 588 x 441 484 318 645 x 484 533

Mastelio keitimo santykis: 1,1 x

Maksimalus ekrano dydis (maks.

Įstrižainė

(coliais)

79"

72"

Aukštis: 121 cm

mastelis)

P (cm) x A (cm)

Aukštis: 132 cm Nuo pagrindo iki vaizdo viršaus

Nuo pagrindo

iki vaizdo

viršaus (cm)

< C >

Lietuvių

• X1130PS/X1230PS

jei projektorius yra 3 m atstumu nuo ekrano, geros kokybės vaizdą galima matyti, kai jo įstrižainė yra 164 coliai.

Lietuvių

Pastaba: atminkite, kad, kaip parodyta pavyzdyje, aparatą pastačius 3 m atstumu, vaizdo aukštis nuo pagrindo turi būti 275 cm.

164"

Aukštis: 275 cm Nuo pagrindo iki vaizdo viršaus

3 m Norimas atstumas

Norimas

atstumas

< A >

Minimalus ekrano dydis (min. mastelis)

Įstrižainė

(m)

(coliais)

P (cm) x A (cm)

Nuo pagrindo

0,5 27 56 x 42 46

1 55 111 x 83 92

1,5 82 167 x 125 138

2 109 222 x 167 183

2,5 137 278 x 208 229

3 164 333 x 250 275

3,5 191 389 x 292 321

4 219 444 x 333 367

4,5 246 500 x 375 413

5 273 556 x 417 458 6 328 667 x 500 550

Mastelio keitimo

santykis: 1,0 x

iki vaizdo

viršaus (cm)

< C >

Kaip gauti norimą vaizdo dydį, reguliuojant atstumą ir mastelį

Toliau pateiktoje lentelėje parodyta, kaip nustatyti norimą vaizdo dydį, reguliuojant aparato padėtį arba mastelio keitimo žiedą.

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/X1237

norėdami nustatyti 50 colių įstrižainės vaizdą, projektorių pastatykite 1,9 arba 2,1 m atstumu nuo ekrano ir atitinkamai pareguliuokite mastelį.

50" Norimas vaizdo dydis

1,9 m

Norimas atstumas

2,1 m

Norimas vaizdo dydis Atstumas (m) Viršus (cm)

Įstrižainė (coliais)

< A >

P (cm) x A (cm)

Maks.

mastelis

Min. mastelis

< C >

30 61 x 46 1,2 50 40 81 x 61 1,5 1,7 67 50 102 x 76 1,9 2,1 84 60 122 x 91 2,3 2,5 101 70 142 x 107 2,6 2,9 117 80 163 x 122 3,0 3,3 134

90 183 x 137 3,4 3,7 151 100 203 x 152 3,8 4,2 168 120 244 x 183 4,5 5,0 201 150 305 x 229 5,7 6,2 251 180 366 x 274 6,8 7,5 302 200 406 x 305 7,6 8,3 335 250 508 x 381 9,4 10,4 419 300 610 x 457 11,3 503

Mastelio keitimo santykis: 1,1 x

Aukštis: 84 cm Nuo pagrindo iki vaizdo viršaus

Nuo pagrindo iki vaizdo

viršaus < D >

Lietuvių

• X1130PS/X1230PS

Norėdami, kad vaizdo įstrižainė būtų 50 colių, projektorių nuo ekrano pastatykite 0,9 m atstumu.

Lietuvių

50" Norimas vaizdo dydis

0,9 m Norimas atstumas

Norimas vaizdo dydis Atstumas (m) Viršus (cm)

Įstrižainė (coliais)

< A >

P (cm) x A (cm)

Maks.

mastelis

Min. mastelis

< C >

30 61 x 46 0,5 0,5 50 40 81 x 61 0,7 0,7 67 50 102 x 76 0,9 0,9 84 60 122 x 91 1,1 1,1 101 70 142 x 107 1,3 1,3 117 80 163 x 122 1,5 1,5 134

90 183 x 137 1,6 1,6 151 100 203 x 152 1,8 1,8 168 120 244 x 183 2,2 2,2 201 150 305 x 229 2,7 2,7 251 180 366 x 274 3,3 3,3 302 200 406 x 305 3,7 3,7 335 250 508 x 381 4,6 4,6 419 300 610 x 457 5,5 5,5 503

Mastelio keitimo santykis: 1,0 x

Aukštis: 84 cm Nuo pagrindo iki vaizdo viršaus

Nuo pagrindo iki vaizdo

viršaus < D >

Vartotojo valdymo paletė

Įdiegimo meniu

Įdiegimo meniu yra ekraninis parinkčių sąrašas (OSD), skirtas projektoriui įdiegti ir prižiūrėti. OSD naudokite tik tada, kai ekrane rodomas pranešimas „No signal input (nėra įvesties signalo)“.

1 Paspauskite valdymo skydelio arba nuotolinio pulto mygtuką

(POWER) ir įjunkite projektorių.

2 Valdymo skydelyje arba nuotoliniame pulte paspaudę mygtuką „MENU

(meniu)“, paleisite OSD vaizdo projektoriui įdiegti ir prižiūrėti.

(X1130P/X1130PA/X1230P/ X1230PA/X1237)

(X1130PS/X1230PK/X1230PS)

Lietuvių

3 Foninis pavyzdys skirtas padėti reguliuoti kalibravimo ir lygiavimo

nuostatas, tokias kaip ekrano dydis ir atstumas, židinys ir kitas.

4 Įdiegimo meniu yra šios parinktys:

• Projection method (Projektavimo būdas)

• Menu location (Meniu padėtis)

• IKeystone settings (škraipymų korekcijos nuostatos)

• Language settings (Kalbos nuostatos)

• Reset to factory default function (Numatytųjų gamyklinių funkcijų nustatymas iš naujo)

Parinktis keiskite rodyklių aukštyn ir žemyn klavišais, rodyklių kairėn ir dešinėn klavišais reguliuokite norimos parinkties nuostatas, o rodyklės dešinėn klavišu įeikite į pomeniu, kad nustatytumėte funkciją. Išėjus iš meniu, naujos nuostatos įrašomos automatiškai.

5 Kad išeitumėte iš meniu ir grįžtumėte į „Acer“ pasveikinimo ekraną kada

panorėję, paspauskite mygtuką MENU.

„Acer Empowering“ technologija

AnglųLietuvių

Empowering Key (spartusis E klavišas)

Acer eView Management

Acer eTimer Management

Acer ePower Management

Spartusis E klavišas apima tris unikalias „Acer“ funkcijas: „Acer eView Management (vaizdo valdymas)“, „Acer eTimer Management (laikmačio valdymas)“, and „Acer ePower Management (maitinimo valdymas)“.

Klavišą spauskite daugiau nei sekundę, kad atvertumėte pagrindinį ekraninį meniu funkcijoms keisti.

Paspauskite , kad įjungtumėte režimą „Acer eView Management“. „Acer eView Management“ funkcija naudojama vaizdo rodymo režimui pasirinkti. Daugiau informacijos rasite skirsnyje „Ekraninis meniu“.

Paspauskite , kad įjungtumėte režimą „Acer eTimer Management“ . Tai priminimo funkcija pateikties demonstravimo laikui kontroliuoti. Daugiau informacijos rasite skirsnyje „Ekraninis meniu“.

Paspauskite , kad įjungtumėte režimą „Acer ePower Management“. Ši funkcija įjungiama vienu sparčiuoju klavišu ir skirta lempos bei vaizdo projektoriaus tarnavimo laikui tausoti. Daugiau informacijos rasite skirsnyje „Ekraninis meniu“.

Ekraninis (OSD) meniu

Projektoriuje įdiegti daugiakalbiai OSD meniu. Tai vartotojui suteikia galimybę reguliuoti vaizdą ir keisti įvairias nuostatas.

Naudojimasis OSD meniu

• OSD meniu atveriamas valdymo skydelyje arba nuotolinio valdymo pulte

paspaudus mygtuką „MENU (meniu)“.

• Atvėrus OSD, mygtukais pasirenkami pagrindinio meniu elementai.

Pasirinkus norimą pagrindinio meniu elementą, paspaudžiamas mygtukas ir patenkama į pomeniu, kuriame nustatoma funkcija.

• Naudokite mygtukus , kad pasirinktumėte norimą elementą, o

nuostatas reguliuokite mygtukais .

• Pomeniu pasirenkamas kitas norimas reguliuoti elementas ir reguliuojamas,

kaip nurodyta pirmiau.

• Nuotolinio valdymo pulte arba valdymo skydelyje paspaudus „MENU (meniu)“,

ekrane vėl rodomas pagrindinis meniu.

• Norėdami išeiti iš OSD meniu, valdymo skydelyje arba nuotolinio valdymo pulte

paspauskite mygtuką „MENU (meniu)“. OSD meniu užsiveria, o projektorius automatiškai įrašo naujas nuostatas.

Pagrindinis meniu

Nuostata

Lietuvių

Pomeniu

Color (Spalva)

AnglųLietuvių

Pateikiama daug gamyklinių nuostatų, optimizuotų įvairiems vaizdų tipams.

• Bright (Ryškus): ryškumui optimizuoti.

Display Mode (Vaizdo režimas)

Wall color (Sienos spalva)

Brightness (Ryškumas)

Contrast (Kontrast.)

• Standard (Standart): įprastai aplinkai.

• Video (Vaizdo įrašas): vaizdo įrašams atkurti ryškioje

aplinkoje.

• Picture (Paveikslas): grafiniams vaizdams.

• Game (Žaidimas): žaidimų turiniui.

• User (Naudot): įsimenamos vartotojo nuostatos.

Ši funkcija naudojama norint pasirinkti tinkamą spalvą, atsižvelgiant į sienos spalvą. Galimi keli jų variantai, įskaitant baltą, šviesiai geltoną, šviesiai mėlyną, rožinę, tamsiai žalią. Tai kompensuoja spalvos nuokryp dl sienos spalvos, kad vaizdo atspalvis btų teisingas.

Reguliuojamas vaizdo ryškumas.

• Paspaudus mygtuką , vaizdas patamsinamas.

• Paspaudus mygtuką , vaizdas pašviesinamas.

Ši funkcija kontroliuoja šviesiausių ir tamsiausių vaizdo dalių skirtumą. Reguliuojant kontrastą, keičiamas vaizdo juodos ir baltos spalvos kiekis.

• Paspaudus mygtuką , kontrastas padidinamas.

Color Temperature (Spalv. temperatūra)

Degamma

Color R (Raudona)

• Paspaudus mygtuką , kontrastas sumažinamas.

Reguliuojama spalvos temperatūra. Nustačius aukštesnę spalvos temperatūrą, ekranas atrodo šaltesnis; nustačius žemesnę, ekranas atrodo šiltesnis.

Turi poveikį tamsaus vaizdo pateikčiai. Kuo didesnė spalvų gamos reikšmė, tuo šviesesnis vaizdas.

Reguliuojama raudona spalva.

Color G (Žalia) Reguliuojama žalia spalva. Color B (Mėlyna) Reguliuojama mėlyna spalva.

Nespalvotas vaizdo įrašo vaizdas reguliuojamas iki visiškai sodrios spalvos.

Saturation (Sodrumas)

• Paspaudus mygtuką , vaizdo spalvotumas

sumažinamas.

• Paspaudus mygtuką , vaizdo spalvotumas

padidinamas.

Reguliuojamas raudonos ir žalios spalvų balansas.

• Paspaudus , vaizdo žalios spalvos kiekis

Tint (Atspalvis)

padidinamas.

• Paspaudus mygtuką , padidinamas vaizdo raudonos

spalvos kiekis.

Pastaba: Funkcijos „Saturation (Sodrumas)“ ir „Tint (Atspalvis)“ nepalaikomos esant kompiuterio režimui.

Image (Vaizdas)

(X1130P/X1130PA/X1230P/ X1230PA/X1237)

(X1130PS/X1230PK/X1230PS)

Lietuvių

Projection

(skirta modeliams X1130P/ X1130PA/ X1230P/ X1230PA/ X1237)

• Ekrāna priekšpuse, no galda: Rūpnīcas noklusējuma

iestatījums.

• Ekrāna priekšpuse, no griestiem: Izvēloties šo funkciju,

projektors apvērš attēlu projicēšanai no stiprinājuma pie griestiem.

• Ekrāna aizmugure, no galda: Izvēloties šo funkciju,

projektors apgriež attēlu projicēšanai no aizmugures uz caurspīdīga ekrāna.

• Ekrāna aizmugure, no griestiem: Izvēloties šo funkciju,

projektors vienlaikus apvērš un apgriež attēlu. Jūs varat projicēt no aizmugures uz caurspīdīga ekrāna ar griestiem

AnglųLietuvių

Projection Mode (Projekcijos režimas)

(skirta modeliams X1130PS/ X1230PK/ X1230PS)

Projection Location (Projektavimo vieta)

(skirta modeliams X1130PS/ X1230PK/ X1230PS)

Aspect Ratio (Vaizdo santykis)

piestiprinātu projektoru.

• Iš priekio: Gamykline numatytoji nuostata.

• Iš užpakalio: vaizdas apgręiamas, kad j btų galima

projektuoti i kitos pusskaidrio ekrano puss.

• Auto (automatinis): Automatiškai reguliuojama vaizdo

projekcijos vieta.

• Darbastalis

• Lubos: virutin vaizdo pus pasukama emyn, kai

projektorius montuojamas prie lubų.

Funkcija naudojama pasirenkant norimą vaizdo santykį.

• Auto (automatinis): išlaikomas pradinis vaizdo pločio ir

aukščio santykis, o vaizdas padidinamas, kad atitiktų savuosius horizontaliuosius ar vertikaliuosius taškus.

• 4:3: vaizdo matmenys keičiami taip, kad jis tilptų į ekraną ir

būtų rodomas santykiu 4:3.

Keystone

skirta

( modeliams X1130P/ X1130PA/ X1230P/ X1230PA/ X1237)

Auto Keystone (Automatinė iškraipymų korekcija)

(skirta modeliams X1130PS/ X1230PK/ X1230PS)

Manual Keystone (Rankinė iškraipymų korekcija)

(skirta modeliams X1130PS/ X1230PK/ X1230PS)

• 16:9: vaizdo matmenys keičiami taip, kad jis tilptų į ekraną ir

būtų rodomas santykiu 16:9.

Novērš attēla kropļojumu, ko rada projektora slīpums (± 40 grādi).

Automatiškai koreguojamas vaizdo iškraipymas dėl projektoriaus posvyrio (± 40 laipsnių).

Rankiniu būdu koreguojamas vaizdo iškraipymas dėl projektoriaus posvyrio (± 40 laipsnių).

<Pastaba> Rankin ikraipymų korekcija negalima, jei automatins ikraipymų korekcijos nuostata yra „On (ij.)“.

Sharpness (Aštrumas)

H. padėtis (horizontali)

V. pa d ėtis (vertikali)

Frequency (Dažnis)

Tracking (Stebėjimas)

3D Sync L/R

Reguliuojamas vaizdo aštrumas.

• Paspaudus , vaizdo aštrumas sumažinamas.

• Paspaudus , vaizdo aštrumas padidinamas.

• Paspaudus mygtuką , vaizdas patraukiamas į kairę.

• Paspaudus mygtuką , vaizdas patraukiamas į dešinę.

• Paspaudus mygtuką , vaizdas nuleidžiamas žemyn.

• Paspaudus , vaizdas pakeliamas.

Ši funkcija keičia projektoriaus atnaujinimo dažnį, kad jis atitiktų kompiuterio grafinės plokštės dažnį. Jei vaizdo projekcijoje yra vertikali mirganti juosta, jam pataisyti naudokite šią funkciją.

Sinchronizuojamas ekrano ir grafinės plokštės signalo laikas. Jei vaizdas yra nestabilus ar mirga, koreguokite jį pasitelkę šią funkciją.

Parenka „NVIDIA 3D Vision“ arba „DLP 3D“, kad būtų palaikoma 3D funkcija, palaikoma NVIDIA arba TI DLP 3D technologijų. „NVIDIA 3D Vision“ Pasirinkite šį elementą naudodami NVIDIA 3D akinius, infraraudonųjų spindulių spinduolį, NVIDIA grafikos plokštę ir su NVIDIA suderinamus 3D žaidimus ar 3D žaidimus su atitinkamu SW leistuvu. Apsilankykite NVIDIA universaliuoju adresu (http:// www.nvidia.com/object/3D_Vision_Requirements.html) ir patikrinkite išsamią sistemos konfigūraciją.

(skirta modeliams X1130P

)

• DLP 3D

Pasirinkite šį elementą naudodami DLP 3D akinius, keturių grafikos branduolių buferį, (NVIDIA / ATI...) grafikos plokštę ir HQFS formatų failus arba DVD su atitinkamu SW leistuvu.

• „Off“ (Išjungti)

Išjungia 3D režimą. Jei dėvėdami DLP 3D matote diskretų ar persidengiantį vaizdą,

gali prireikti atlikti komandą „Invert“ (Invertuoti), kad gautumėte geriausią vaizdo kairės / dešinės sekos atitikimą ir teisingą vaizdą (skirta DLP 3D).

Lietuvių

Pastaba: Vaizdo įrašo režimas nepalaiko funkcijų „H. Postition (H. padėtis)“, „V. Position (V. padėtis)“, „Frequency (Dažnis)“ ir „Tracking (Stebėjimas)“.

Pastaba: Funkcija „Sharpness (Aštrumas)“ nepalaikoma esant kompiuterio režimui.

Pastaba: 3D funkciją palaiko tik VGA šaltinis. Išsamiau apie 3D režimus žiūrėkite režimų lentelėje.

Naudodami NVIDIA 3D Vision atsisiųskite ir įdiekite naujausią „NVIDIA 3D

Vision“ tvarkyklę iš NVIDIA tinklalapio, kad jūsų grafikos plokštė palaikytų šį projektorių.

Jei reikia pataisyti grafikos plokštės 3D taikomosios programos nuostatas, kad

AnglųLietuvių

būtų teisingas 3D ekranas. SW leistuvai, tokie, kaip pvz., „Stereoscopic Player“ ir „DDD TriDef Media

Player“ gali palaikyti 3D formato failus. Galite atsisiųsti šiuos leistuvus iš žemiau

pateikiamo tinklalapio.

- „NVIDIA Stereoscopic“ 3D vaizdo leistuvas: http://www.nvidia.com/object/ 3D_Drivers_Downloads.html

-„Stereoscopic Player“ (bandomoji versija): http://www.3dtv.at/Downloads/ Index_en.aspx

-DDD TriDef Media Player“ (bandomoji versija): http://www.tridef.com/download/ TriDef-3-D-Experience-4.0.2.html

Pastaba: „3D Sync L/R“ galimas tik jei įjungtas 3D. Pastaba: Šis priminimas pasirodo ekrane, jei perjungiama į 3D arba kai

projektorius paleistas iš naujo su įjungtu 3D.

Setting (Reguliavimas)

(X1130PA/X1130PS/X1230P/ X1230PA/X1230PK/X1230PS/ X1237)

(X1130P)

Menu Location (Meniu padėtis)

Source Lock (Šaltinio fiksavimas)

Parenkama OSD meniu rodymo vieta ekrane.

Kai ši funkcija išjungta, projektorius ieško kitų signalų, jei esamas signalas nutrūksta. Kai ši funkcija įjungta, ji užfiksuoja esamo šaltinio kanalą, kol valdymo skydelyje ar nuotolinio valdymo pulte nepaspaudžiamas mygtukas „SOURCE (Šaltinis)“ kitam kanalui surasti.

Closed Caption (Uždarieji titrai)

Security (Apsauga)

Pasirenkamas norimas uždaruju titru režimas iš CC1, CC2, CC3, CC4 (CC1 rodo titrus pagrindine jusu regiono kalba). Pasirinkus „off (Išj.)“, titru funkcija išjungiama. Ši funkcija veikia tik tuomet, kai pasirenkamas kompozitinis vaizdo arba S-Video vesties signalas, o sistemos formatas yra NTSC.

Nustatykite ekrano proporciją į 4:3. Ši funkcija negalima, kai ekrano proporcija yra „16:9“ arba 16:9 formato, aptikto ties „Auto mode“ (Automatiniu režimu).

Security (Apsauga)

Šiame vaizdo projektoriuje yra naudinga apsaugos funkcija, kad administratorius galėtų kontroliuoti projektoriaus naudojimą.

Paspauskite mygtuką , kad pakeistumėte funkcijos „Apsauga“ nuostatą. Jei apsaugos funkcija įjungta, prieš keisdami

apsaugos nuostatą, pirmiausia turite įvesti „Administrator Password (Administratoriaus slaptažodį)“.

Gamyklinis numatytasis „Administratoriaus slaptaþodis“ yra “1234“.

• Pasirinkus „On (Įjungti)“, įjungiama apsaugos funkcija. Turite

įvesti slaptažodį, kuris priklauso nuo „Security Mode (Apsaugos režimo)“. Išsamesnės informacijos ieškokite skirsnyje „User Password (Vartotojo slaptažodis)“.

• Jei pasirinkta „off (Išjungti)“, projektorių galima įjungti be

slaptažodžio.

Timeout (Min.) (Delsa (min.))

Jei funkcija „Security (Apsauga)“ pasirinkta „On(Įjungti)“, galite nustatyti delsos funkciją.

Lietuvių

• Paspauskite mygtukus , kad pasirinktumėte delsos

trukmę.

• Diapazonas yra nuo 10 iki 990 minučių.

• Kai laikas baigiasi, pasirodo raginimas vartotojui vėl įvesti

slaptažodį.

• Funkcijos „Timeout (min) (Delsa (min.))“ gamintojo

numatytoji nuostata yra „Off (Išjungti)“.

• Kai apsaugos funkcija įjungta, vartotojo prašoma įvesti

slaptažodį įjungiant projektorių. Ir „User Password (Naudotojo slaptažodis)“, ir „Administrator Password (Administratoriaus slaptažodis)“gali būti pripažįstami šiame dialogo lange.

User Password (Vartotojo slaptažodis)

• Paspaudus mygtuką , gali būti nustatomas arba

AnglųLietuvių

keičiamas „User Password (Vartotojo slaptažodis)“.

• Nuotolinio pulto skaitmenų klavišais nustatykite slaptažodį ir,

paspausdami mygtuką „MENU (MENIU)“, patvirtinkite.

• Skaitmenims panaikinti paspauskite .

• Kai rodomas raginimas „Confirm Password (Patvirtinti

slaptažodį)“, vėl įveskite slaptažodį.

• Slaptažodis turi būti 4-8 skaitmenų ilgio.

• Pasirinkus nuostatą „Request password onlyl after plugging

power cord (Reikalauti slaptažodžio tik maitinimo laidą prijungus prie el. lizdo)“, naudotojas, kiekvieną kartą prijungęs maitinimo laidą, raginamas įvesti slaptažodį.

• Pasirinkus nuostatą „Always request password while

projector turns on (Visada reikalauti slaptažodžio įjungus projektorių)“, naudotojas, kiekvieną kartą įjungęs vaizdo projektorių, raginamas įvesti slaptažodį.

Administrator Password (Administratoriaus slapt.)

Galite įvesti „Administrator Password (Administratoriaus slaptažodį)“, kai pasirodo „Enter Administrator Password (Įvesti administratoriaus slaptažodį)“ arba „Enter Password (Įvesti slaptažodį)“ dialogo langas.

• Paspauskite , kad pakeistumėte „Administratoriaus

slaptažodį“.

• Gamyklinis numatytasis „Administratoriaus slaptažodis“ yra

“1234“. Jei jūs pamiršote administratoriaus slaptažodį, at likite šiuos veiksmus administratoriaus slaptažodžiui atgauti:

• įveskite unikalų 6 skaitmenų „Universal Password

(Universalųjį slaptažodį)“, kuris yra atspausdintas ant

apsaugos kortelės, įsigyjamos kartu su vaizdo projektoriumi.

Šį unikalų slaptažodį vaizdo projektorius pripažįsta

nepriklausomai nuo to, koks yra administratoriaus

slaptažodis.

• Jei apsaugos kortelė pametama, kreipkitės į vietinį „Acer“

aptarnavimo centrą.

VGA OUT (Pristabdymas)

(skirta modeliams X1130PA/ X1130PS/ X1230P/ X1230PA/ X1230PK/ X1230PS/X1237)

Reset (Grįžtis)

Funkcija įjungiama pasirinkus „Įjungti“. Projektorius gali išvesti VGA signalą, kai veikia pristabdymo režimu, o VGA IN (vai VGA IN 1) ir VGA OUT lizdai teisingai sujungti su įrenginiais.

Įjungus šią funkciją, šiek tiek padidėja energijos suvartojimas pristabdymo metu.

Mygtuką spauskite po to, kai pasirenkate„Taip“, kad visų meniu parametrams grąžintumėte gamintojo numatytąsias

nuostatas.

Management (Valdymas)

ECO Mode (ECO režimas)

High Altitude (Didelis aukštis)

Auto Shutdown (Automat. išjungimas (Minutės))

Lamp Hour Elapse (Lempos darbo valandų sunaudojimas)

Lamp Reminding (Lempos keitimo priminimas)

Lamp Hour Reset (Lempos eksploatavimo valandų

ustatymas)

Projektoriaus lempai pritemdyti pasirinkite „On (Įjungti)“ , dėl to sumažės energijos sąnaudos, pailgės lempos tinkamumo eksploatuoti laikas ir sumažės trukdžių. Prie įprasto režimo grįšite, pasirinkę „Off (Išjungti)“.

Pasirinkite „On (Įjungti)“, kad įjungtumėte didelio aukščio režimą. Kai ši funkcija įjungta, projektoriaus ventiliatorius veikia visu greičiu, nepertraukiamai aušindamas ir mažindamas projektoriaus temperatūrą.

Projektorius automatiškai išsijungia, kai signalo įvestis neaptinkama po to, kai nustatomas laikas.

Rodo lempos sunaudotą darbo laiką (valandomis).

Šia funkciją pasirinkite įspėjantįjį pranešimą rodyti arba paslėpti, kai rodomas lempos keitimo įspėjamasis pranešimas. Šis pranešimas pasirodo likus maždaug 30 valandų iki lempos tinkamumo pabaigos.

Mygtuką spauskite po to, kai pasirenkate „Yes (Taip)“, kad nustatytumėte 0-ę lempos valandų skaitliuko reikšmę.

Lietuvių

Audio (Garsas)

AnglųLietuvių

Vol ume (Garso lygis)

(X1130PA/X1130PS/X1230P/ X1230PA/X1230PK/X1230PS/ X1237)

• Paspaudus , garso lygis padidinamas.

• Paspaudus , garso lygis sumažinamas.

• Pasirinkite „On (Įjungti)“, kad įjungtumėte nutildymą.

Mute (Nutildyti)

• Pasirinkite „Off (Išjungti)“, kad nutildymo funkciją

išjungtumėte.

Timer (Laikmatis)

Timer Location (Laikmačio padėtis)

Timer Start (Laikmačio paleidimas (sustabdymas))

Pasirinkite laikmačio padėtį ekrane.

Paspaudus mygtuką , laikmatis paleidžiamas arba sustabdomas.

Timer Period (Laikmačio periodas (minutėmis))

Timer Volume (Laikmačio garsis)

Timer Display (Laikmačio rodymas)

Paspaudus , reguliuojamas laikmačio periodas.

Pasirinkite šią funkciją pranešimo, kai įjungiama laikmačio funkcija ir nustatomas laikas, garsumui reguliuoti.

Paspauskite , kad pasirinktumėte laikmačio rodymo režimą.

Language (Kalba)

Nustatykite OSD meniu kalbą. Mygtuku

Language (Kalba)

pasirinkite norimą kalbą.

• Paspaudus , pasirinkimas patvirtinamas.

Lietuvių

Priedai

Lietuvių

Trikčių diagnostika ir šalinimas

Jei naudojantis „Acer“ projektoriumi kyla problemų, skaitykite toliau pateikiamą trikčių diagnostikos ir šalinimo vadovą. Jei nesklandumų pašalinti nepavyko, kreipkitės į vietos pardavimo ar paslaugų centrą.

Vaizdo projektavimo problemos ir sprendimai

# Problema Sprendimas

1 Ekrane nėra vaizdo

2 Dalinis, šliaužiantis

ar negerai rodomas vaizdas (taikoma PC su Windows 95/98/ 2000/XP OS)

• Patikrinkite, ar visi kabeliai teisingai prijungti, kaip

nurodyta skirsnyje „Darbo pradžia“.

• Patikrinkite, ar jungties kontaktai nesulenkti ir nenulūžę.

• Patikrinkite, ar gerai įsukta projektoriaus lempa.

Skaitykite skirsnį „Lempos keitimas“.

• Patikrinkite, ar objektyvo dangtelis nuimtas ir ar

projektorius įjungtas.

• Paspauskite RESYNC ant nuotolinio valdymo pulto

arba prietaisų skydo.

• Jei vaizdas rodomas netinkamai:

• Atverkite „My Computer (mano kompiuteris) >

Control Panel (valdymo skydelis)“, ir du kartus spustelėkite piktogramą „Display (rodymas)“.

• Pasirinkite kortelę „Settings (Nuostatos)“.

• Patikrinkite, ar ekrano skiriamosios gebos

nuostata yra mažesnė arba lygi UXGA (1600 x

1200).

• Spustelėkite mygtuką „Advanced Properties

Jei problemos pašalinti nepavyko, pakeiskite naudojamą monitorių ir atlikite šiuos veiksmus:

(Papildomos savybės)“ .

• Patikrinkite, ar skiriamosios gebos nuostata yra

mažesnė už arba lygi UXGA (1600 x 1200).

• Kortelėje „Monitor (Monitorius)“ , spustelėkite

mygtuką „Change (Keisti)“ .

• Paskui SP lentelėje paspauskite „Show all

devices (rodyti visus įtaisus) > Standard monitor types (standartiniai monitorių tipai)“, o lentelėje „Models (modeliai)“ pasirinkite reikiamą skiriamosios gebos režimą.

• Patikrinkite, ar monitoriaus skiriamosios gebos

nuostata yra mažesnė už arba lygi UXGA (1600 x

1200).

Lietuvių

3 Dalinis, šliaužiantis

ar neteisingai rodomas vaizdas (Taikoma nešiojamiesiems kompiuteriams)

4 Nešiojamojo

kompiuterio ekrane nerodomas pristatymas

5 Vaizdas nestabilus

arba mirga

6 Vaizde mirga

vertikali juosta

• Paspauskite RESYNC ant nuotolinio valdymo pulto

arba prietaisų skydo.

• Jei vaizdas rodomas netinkamai:

• Kad pareguliuotumėte kompiuterio skiriamąją

gebą, atlikite 2 punkte (viršuje) nurodytus veiksmus.

• Paspauskite keičiamas išvesties nuostatas.

Pavyzdžiui, [Fn]+[F4], „Compaq“ [Fn]+[F4], „Dell“ [Fn]+[F8], „Gateway“ [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], „Toshiba“ [Fn]+[F5 ].

• Jei iškyla sunkumų keičiant skiriamąją gebą arba

monitorius užsifiksuoja, paleiskite iš naujo visą įrangą, įskaitant ir projektorių.

• Jei kompiuteryje įdiegta „Microsoft

sistema: kai kurie nešiojamieji kompiuteriai gali pasyvinti savo ekraną, kai naudojamas kitas rodymo prietaisas. Kiekvienas turi sau būdingą aktyvinimo būdą. Išsamiau apie tai skaitykite kompiuterio vadove.

• Jei neš. kompiuteryje įdiegta „Apple

sistema: Skyriuje „System Preferences“ atverkite „Display (rodymas)“ ir pasirinkite funkcijos „Video Mirroring“ nuostatą „On (Įj.)“

Windows®“

Mac®“ operacinė

• Jį taisykite, reguliuodami funkciją „Tracking

(stebėjimas)“. Daugiau informacijos rasite skirsnyje „Vaizdo nustatymas“.

• Pakeiskite kompiuterio ekrano spalvų gylio nuostatas.

• Reguliuokite naudodamiesi funkcija „Frequency

(dažnis)“. Daugiau informacijos rasite skirsnyje „Vaizdo nustatymas“.

• Patikrinkite ir sukonfigūruokite grafinės plokštės rodymo

režimą, kad jis būtų suderinamas su projektoriaus.

7 Vaizdas

nesufokusuotas

• Patikrinkite, ar nuimtas objektyvo dangtelis.

• Pareguliuokite projektoriaus objektyvo fokusavimo

žiedą.

• Patikrinkite, ar ekranas nuo X1130P/X1130PA/X1230P/

X1230PA/X1230PK/X1237 projektoriaus yra reikiamu 1,2-11,3 metrų arba 0,5-5,5 metro atstumu nuo projektoriaus X1130PS/X1230PS. Daugiau informacijos rasite „Kaip gauti norimą vaizdo dydį, reguliuojant atstumą ir mastelį“ skirsnyje.

8 Rodant

„plačiaekranį“ DVD vaizdas ištemptas

Lietuvių

Kai atkuriamas iškreiptu arba 16:9 vaizdo santykiu užkoduotas DVD, gali reikėti pareguliuoti šias nuostatas:

• jei atkuriamas 4:3 formato DVD, formatą projektoriaus

OSD meniu pakeiskite į 4:3.

• Jei vaizdas vis dar ištemtas, reikia pareguliuoti ir vaizdo

santykį. DVD grotuvo vaizdo formato nuostatose pasirinkite 16:9 (plačiaformatis) vaizdo santykį.

9 Vaizdas per mažas

arba per didelis.

• Sureguliuokite projektoriaus priekyje esančią mastelio

didinimo svirtį.

• Projektorių pastatykite arčiau ekrano arba patraukite

toliau.

• Paspauskite MENU ant nuotolinio valdymo pulto arba

prietaisų skydo. Pasirinkite „Image (vaizdas) > Aspect Ratio (vaizdo santykis)“ ir išbandykite įvairias nuostatas.

10 Vaizdo kraštai

nuožulnūs

• Jei galima, perstatykite projektorių taip, kad jis būtų

centruotas į ekraną ir žemiau jo apačios.

• Iškraipymų korekcijos mygtukus valdymo skydelyje

arba nuotolinio valdymo pulte spauskite tol, kol vaizdas taps kvadratinis.

• Paspauskite nuotolinio valdymo pulto arba prietaisų

skydelio mygtuką MENU ir atverkite OSD meniu. Norėdami reguliuoti, pasirinkite „Image (vaizdas) > Auto Keystone“ arba „Image (vaizdas) > Manual Keystone“.

11 Vaizdas atvirkščias

• OSD meniu pasirinkite „Image (vaizdas) > Projection

Mode (Projekcijos režimas)“, „Image (vaizdas) > Projection Location (Projektavimo vieta)“ ir pareguliuokite projektavimo kryptį.

Projektoriaus veikimo nesklandumai

#Būklė Sprendimas

1 Projektorius nereaguoja į visus

valdiklius

2 Lempa perdega arba girdimas

pokštelėjimas

Jei galima, išjunkite projektorių, maitinimo laidą atjunkite nuo maitinimo lizdo ir palaukite bent 30 skundžių prieš vėl įjungdami į maitinimo tinklą.

Kai lempos naudingumo ištekliai baigiasi, ji perdega arba pasigirsta garsus pokštelėjimas. Jei taip nutinka, projektorius neįsijungia tol, kol nepakeičiamas lempos mazgas. Norėdami pakeisti lempą, atlikite skirsnyje „Lempos keitimas“ nurodytus veiksmus.

OSD pranešimai

#Būklė Pranešimo turinys

1 pranešimai Fan Fail (ventiliatoriaus gedimas) - sistemos ventiliatorius

neveikia.

Lamp will automatically turn off soon.

Projector Overheated (projektorius perkaito) - projektorius viršijo rekomenduojamą darbo temperatūrą ir turi atvėsti, kol vėl galės būti naudojamas. Taip pat patikrinkite dulkių filtrus, jei jie yra įdėti. Jei dulkių filtras užsikimšo dulkėmis, išvalykite jį.

Lamp will automatically turn off soon.

Replace the lamp (keisti lempą) - tuoj bus pasiektas lempos maksimalus eksploatavimo laikotarpis. Pasirenkite netrukus ją pakeisti.

Lamp is approaching the end of its useful life in full power operation.

Fan Fail.

Projector Overheated.

Replacement suggested!

Lietuvių

LED ir įspėjimų reikšmių sąrašas

Lietuvių

LED pranešimai

Pranešimas Maitinimo LED Lempos

Raudona Mėlyna Raudona Raudona

Parengtis (maitinimo laidas įkištas)

Maitinimo mygtuko padėtis ON (įjungta)

Lempos keitimas -- Greitai

Išjungimas (aušimo etapas)

Klaida (netinkama temperatūra)

Klaida (ventiliatorius užblokuotas)

Klaida (lempos gedimas) -- V V --

Klaida (neteisinga spalvų paletė)

V-- -- --

-- V -- --

mirga

Greitai

mirga

V-- -- --

-- V -- V

-- V -- Greitai mirga

-- V Greitai mirga --

-- -- --

lemputė

-- --

Temperatūro

s lemputė

Lempos keitimas

Atsuktuvu atsukite gaubto varžtus ir išimkite lempą. Projektorius aptinka lempos eksploatavimo trukmę. Parodomas įspėjamasis

prane imas „Lamp is approaching the end of its useful life in full power



operation. Replacement Suggested! (Baigiasi lempos naudingumo ištekliai darbui visu pajėgumu. Rekomenduojama pakeisti!) “ Jei parodomas šis

pranešimas, kaip įmanoma greičiau pakeiskite lempą. Prieš keisdami, leiskite projektoriui atvėsti bent 30 min.

Įspėjimas: lempos skyrius karštas! Prieš keisdami lempą, leiskite jam atvėsti.

Lempos keitimas: 1 Paspauskite maitinimo mygtuką ir išjunkite projektorių . 2 Leiskite projektoriui atvėsti bent 30 min.

3 Atjunkite elektros maitinimo laidą. 4 Varžtus nuo dangtelio atsukite suktuvu. (1 pavyzdys) 5 Pastumkite ir nuimkite gaubtą. 6 Atsukite varžą, kuriuos yra pritvirtintas lempos mazgas (2 pavyzdys). 7 Iš lempos skyriaus angos ištraukite lempos jungtį (3 pavyzdys). Atjunkite ją nuo

vaizdo projektoriaus (4 pavyzdys).

8 Pakelkite rankenėlę statmenai (5 pavyzdys). Stipriau truktelėkite ir ištraukite

lempos mazgą (6 pavyzdys).

Norėdami vėl įdėti lempos mazgą, įsukite naują lempą ir laikykitės - pavyzdţiuose nurodytos veiksmř tvarkos.

Lietuvių

Įspėjimas: norėdami išvengti susižeidimo pavojaus, lempos mazgo nenumeskite arba nelieskite lempos stiklo. Lempa gali subyrėti į šipulius ir sužeisti aplinkinius, jei ją išmesite.

Prie lubų montuojamo laikiklio montavimas

Jei projektorių norite įtaisyti į prie lubų montuojamą laikiklį, laikykitės šios darbų

Lietuvių

tvarkos:

1 Kietoje, struktūriškai tvirtoje lubų dalyje išgręžkite keturias skyles ir pritvirtinkite

laikiklio pagrindą.

49.9

130 mm

8.4

Pastaba: varžtai į komplektą neįtraukti. Įsigykite savo lubų tipui tinkamus varžtus.

2 Keturiomis atitinkamo tipo cilindrinėmis veržlėmis pritvirtinkite lubų strypą.

Montuojamo prie lubų

Trumpas strypas

50 mm ilgio/8 mm skersmens -

A tipo varžtas

laikiklio pagrindas

- Pritvirtinti prie lubų

Ilgas strypas

Pailginimo strypas

Didelis cilindrinis gaubtelis

Šešiakampis raktas

- skirtas priveržti/ atlaisvinti

Veržiamasis sraigtas

Vidutinis strypas

3 Projektoriaus dydžiui tinkamais varžtais pritvirtinkite jį prie laikiklio plokštės.

B tipo varžtas

Didesnis tarpiklis

Mažesnis tarpiklis

Slankusis ilgintuvas

Projektoriaus laikytuvas Laiko projektorių ir yra reguliuojamas

Skyriklis

- Šilumai išsklaidyti

C tipo varžtas

Pastaba: tarp projektoriaus ir laikiklio plokštės rekomenduojama palikti pakankamą tarpą geram šilumos pasiskirstymui. Jei reikia, papildomai naudokite du tarpiklius.

4 Laikiklio plokštę pritvirtinkite prie strypo.

A tipo varžtas 50 mm ilgio - /8 mm skersmens

Veržiamasis sraigtas

Didelis cilindrinis gaubtelis

Šešiakampis raktas

- skirtas priveržti/atlaisvinti

Lietuvių

5 Jei reikia, pareguliuokite kampą ir padėtį.

Lietuvių

Veržiamasis sraigtas

Šešiakampis raktas

Veržiamasis sraigtas

Pastaba: kiekvienam modeliui tinkantys varžtai ir tarpikliai yra nurodyti toliau pateiktoje lentelėje. Varžtų pakuotėje yra 3 mm varžtai.

Modeliai B tipo varžtas Tarpiklio tipas

Diametras (mm) Ilgis (mm) Didelis Mažas

X1130P/X1130PA/ X1130PS/X1230P/ X1230PA/X1230PK/ X1230PS/X1237

325VV

Var žtas M3

Gylis 9,5 mm

119 mm

189 mm

Techniniai duomenys

Toliau pateikti duomenys gali būti keičiami iš anksto nepranešus. Galutinių techninių duomenų žiūrėkite „Acer“ skelbiamuose pardavimų duomenyse.

Projektavimo sistema

Skiriamoji geba

Kompiuterio suderinamumas IBM PK ir suderinamieji įrenginiai, „Apple Macintosh“,

Vaizdo grotuvų suderinamumas NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/

Vaizdo santykis 4:3 (savasis), 16:9 Spalvų kiekis 10,7 milijonai spalvų Projektavimo lęšis

Vaizdo projektavimui skirto ekrano dydis (įstrižainė)

Projektavimo atstumas

Atstumas iki ekrano

Horizontalios skleisties dažnis 31 - 93 kHz Vertikalaus atnaujinimo dažnis 48 - 86 Hz Lempos tipas Naudotojo keičiama „Philips“ 185 W UHP lempa Iškraipymų korekcija

Skaitmeninis mastelio keitimas 2 X

™

DLP

• X1130P/X1130PA/X1130PS:

Savoji: SXGA (800 x 600) maks.: UXGA (1600 x 1200)

• X1230P/X1230PA/X1230PK/X1230PS/X1237:

Savoji: XGA (1024 x 768) , maks. UXGA (1600 x 1200)

„iMac“ ir VESA standartai: WXGA+ (1440 x 900), WXGA (1280 x 800, 1280 x 768), SXGA (1280 x 1024), SXGA+ (1400 x 1050), XGA (1024 x 768), SVGA (800 x 600), VGA (640 x 480), UXGA (1600 x 1200)

K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/

X1237: F = 2,56 - 2,8, f = 21,00 mm - 23,00 mm, 1 : 1,1 rankinis mastelio keitimas ir rankinis fokusavimas

• X1130PS/X1230PS:

F= 2,6, f = 10,00mm, rankinis fokusavimas

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/

X1237: 29" (73 cm) - 300" (762 cm)

• X1130PS/X1230PS:

27" (69 cm) - 300" (762 cm)

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/

X1237: 3,9" (1,2 m) - 37,2" (11,3 m)

• X1130PS/X1230PS:

1,6" (0,5 m) - 18,0" (5,5 m)

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/

X1237: 53"@2 m (1,86 - 2,04: 1)

• X1130PS/X1230PS: 109"@2 m (0,90 : 1)

• X1130P/X1130PA/X1230P/X1230PA/X1237:

+ / -40 laipsnių (vertikaliai), rankinis

• X1130PS/X1230PK/X1230PS:

+ / -40 laipsnių (vertikaliai), rankinis ir automatinis

Lietuvių

Garsas

• X1130P: N/A

• X1130PA/X1130PS/X1230P/X1230PA/X1230PK/

X1230PS/X1237: 2 W x 1

Svoris

• X1130P/X1130PA/X1230P/X1230PA/X1230PK/

X1237: Svoris maždaug 2,3 kg.

• X1130PS/X1230PS: Svoris maždaug 2,5 kg.

Matmenys (P x G x A) 264 x 225 x 95 mm (10,4" x 8,6" x 3,7") Maitinimo šaltinis Universali AC, tiekiamas galingumas 100 - 240 V,

Energijos suvartojimas 280 W Darbo temperatūra nuo 0ºC iki 35ºC / 32ºF iki 95ºF

Įv./išv. jungtys

įvesties dažnis 50/60 Hz

• Maitinimo lizdas x 1

• RS232 x 1

• VGA įvestis x 1

• Kompozitinė vaizdo įvestis x 1

• S vaizdo kabelis x 1 Toliau nurodyti elementai skirti tik X1130PA/

X1130PS/X1230P/X1230PA/X1230PK/X1230PS/ X1237 serijai:

3,5 mm garso įvesties jungtis x 1

•

• VGA išvestis x 1

• USB x1: nuotoliniam kompiuterio valdymui Tālāk norādītais elements ir tikai X1130PA/

X1230P/X1230PA/X1237 sērijas komplektā.

VGA įvestis x 2

•

Tipinės pakuotės turinys

• AC maitinimo laidas x 1

• VGA kabelis x 1

• Nuotolinio valdymo pultas x 1

• Elementas x 2 (nuot. valdymo pultui)

• Vartotojo vadovas (CD-ROM) x 1

• Greitos pradžios vadovas x 1

• Apsaugos kortelė x 1

Priedai (pasirenkami)

• Kompozitinis vaizdo kabelis x1

• Dėžė – krepšys x1

* Konstrukcija ir techniniai duomenys gali būti keičiami iš anksto nepranešus.

Sutaikomumo režimai

1 VGA analog. - PC signalas

Režimai Skiriamoji geba V. dažnis [Hz] H. dažnis [KHz]

VGA_60

VGA_72 72,809 37,861

VGA_75 75,000 37,500

VGA_85 85,008 43,269

VGA_70

VGA_85 85,039 37,927

SVGA_56

SVGA_60 60,317 37,879

SVGA_72 72,188 48,077

SVGA_75 75,000 46,875

SVGA_85 85,061 53,674

XGA_60

XGA_70 70,069 56,476

XGA_75 75,029 60,023

640 x 480

720 x 400

800 x 600

1024 x 768

59,940 31,469

70,087 31,469

56,250 35,156

60,004 48,363

Lietuvių

XGA_85 84,997 68,667

SXGA_70

SXGA_75 75,000 67,500

SXGA_85 84,990 77,094

SXGA_60

SXGA_72 72,000 76,970

SXGA_75 75,025 79,976

SXGA_85 84,024 91,146

QuadVGA_60

QuadVGA_75 75,000 75,000

1152 x 864

1280 x 1024

1280 x 960

70,012 63,851

60,020 63,981

60,000 60,000

SXGA+_60 1400 x 1050 59,978 65,317

Lietuvių

UXGA_60 1600 x 1200 60,000 75,000

Mac G4 640 x 480@60Hz 59,940 31,469

MAC13 640 x 480@67Hz

Mac G4 800 x 600@60Hz

MAC16 832 x 624@75Hz 74,546 49,722

Mac G4

MAC19

MAC21

WXGA_60

WXGA_75

WXGA_85

WXGA_60 1280 x 720 60,000 45,000

WXGA_60

WXGA+_60

1680 x 1050_60

1920 x 1080_60

1024 x

768@60Hz

1024 x

768@75Hz

1152 x

870@75Hz

1280 x 768

1280 x 800 59,810 49,702

1440 x 900 59,887 59,935

1680 x 1050 59,954 65,290

1920 x 1080 60,000 67,500

66,667 35,000

60,317 37,879

60,004 48,363

75,020 60,241

75,061 68,681

59,870 47,776

74,893 60,289

84,873 68,633

16:9 timing

Acer AspireOne

VGA_120 640 x 480 119,518 61,910

SVGA_120 800 x 600 119,854 77,425

XGA_120 1024 x 768 119,804 98,958

1366 x 768 59,790 47,712

1024 x 600 60,000 37,500

2 YPbPr signalas

Režimai Skiriamoji geba V. dažnis [Hz] H. dažnis [KHz]

480i

480p

576i

720 x 480

720 x 576

59,94 15,73

59,94 31,47

50,00 15,63

576p

720p

1080i

1080p

720 x 576

1280 x 720

1920 x 1080

50,00 31,25

60,00 45,00

50,00 37,50

60,00 33,75

50,00 28,13

60,00 67,5

50,00 56,26

3 Vaizdo, „S-Video" signalas

Režimai V. dažnis [Hz] H. dažnis [KHz] fsc (MHz)

NTSC 15,73 60

PAL 15,63 50

SECAM 15,63 50

PAL-M 15,73 60

PAL-N 15,63 50

PAL-60 15,73 60

NTSC4.43 15,73 60

4,25 arba 4,41

Lietuvių

3,58

4,43

3,58

4,43

Reglamentai ir saugos pranešimai

Lietuvių

FCC pranešimas

Šis prietaisas buvo išbandytas ir nustatyta, kad jis atitinka B klasės skaitmeniniams įrenginiams nustatytus apribojimus pagal FCC taisyklių 15 dalį. Šių apribojimų paskirtis – namuose esančius prietaisus kiek galima geriau apsaugoti nuo žalingų trikdžių. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnių energiją, todėl, sumontuotas ir naudojamas nesilaikant nurodymų, radijo ryšio priemonėms gali sukelti žalingų trikdžių.

Ta čiau garantuoti, kad tam tikrų įrenginių neveiks trikdžiai, negalima. Jeigu dėl šios

įrangos atsiranda radijo ar televizijos signalų trikdžių, kuriuos galima nustatyti įjungiant arba išjungiant įrangą, naudotojas gali pabandyti pašalinti šiuo trikdžius

vienu arba keliais iš toliau nurodytų būdų:

• pakeisti signalų priėmimo antenos kryptį arba vietą;

• padidinti įrangą ir imtuvą skiriantį tarpą;

• įrangą prijungti prie kitos, nei įjungtas imtuvas, elektros grandinės lizdo;

• kreiptis pagalbos į pa technikos specialistą.

rdavimo atstovą arba patyrusį radijo ir televizijos

Pastaba: ekranuoti kabeliai

Kompiuteriniai prietaisai turi būti prijungiami ekranuotais kabeliais, kad būtų išlaikyta atitiktis FCC reglamentų reikalavimams.

Pastaba: išoriniai įrenginiai

Prie šio prietaiso galima jungti tik B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įtaisus, šakotuvus, spausdintuvus ir pan.). Dirbant su nesertifikuotais išoriniais įrenginiais, galima sukelti radijo ir televizijos signalų priėmimo trikdžius.

Įspėjimas

Atlikęs gamintojo aiškiai nepatvirtintus pakeitimus ar modifikacijas, vartotojas gali netekti Federalinės ryšių komisijos (Federal Communications Commission) suteiktos teisės eksploatuoti šį prietaisą.

Darbo sąlygos

Šis prietaisas atitinka FCC taisyklių 15 dalies reikalavimus. Jo eksploatavimas priklauso nuo šių sąlygų: 1) jis neturi kelti pavojingų trikdžių, ir 2) turi priimti bet kokius gautus trikdžius, įskaitant tuos, kuriuos gali sukelti nepageidautinas veikimas.

Pastaba: vartotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados ICES-003 standartus.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Atitikties deklaracija ESšalims

Šiame dokumente bendrovė „Acer“ pareiškia, kad šios serijos projektorius atitinka pagrindinius reikalavimus ir kitas susijusias Direktyvos 1999/5/EC nuostatas.

Atitinka Rusijos kontrolės institucijų sertifikatus

Radijo prietaiso reguliuojamasis pranešimas

Pastaba: Toliau pateikiama informacija apie reglamentavimą skirta tik modeliams su belaidžiu LAN ir (arba) „Bluetooth“ ryšiu.

Bendroji dalis

Šis gaminys atitinka radijo dažnių ir saugos standartus tų šalių, kuriose jis buvo patvirtintas belaidžiam naudojimui. Priklausomai nuo konfigūracijos, šis gaminys gali turėti arba ne balaidžio radijo ryšio priemones (pvz., belaidžio LAN ir (arba) „Bluetooth“ modulius). Toliau informacija skirta gaminiams sušiais prietaisais.

Lietuvių

Kanada - be licencijos naudojami mažo galingumo radijo ryšio prietaisai (RSS-210)

a Bendroji informacija

Eksploatacija priklauso nuo šių sąlygų:

1. Šis prietaisas negali kelti trikdžių.

2. Turi priimti bet kokius gautus trikdžius, įskaitant tuos, kuriuos gali sukelti nepageidautinas prietaiso veikimas.

b Veikimas 2,4 GHz dažnių juostoje

Siekiant apsaugoti licencijuotas paslaugas nuo radijo trikdžių, šis prietaisas turi būti naudojamas patalpoje, o norint jį įdiegti lauke, reikia gauti licenciją.

Šalių, kurioms taikomi standartai, sąrašas

2009 m. liepos mėn. ES valstybės narės yra šios: Belgija, Danija, Vokietija, Graikija,

Lietuvių

Ispanija, Prancūzija, Airija, Italija, Liuksemburgas, Nyderlandai, Austrija, Portugalija, Suomija, Švedija, Jungtinė Karalystė, Estija, Latvija, Lietuva, Lenkija, Vengrija, Čekijos Respublika, Slovakijos Respublika, Slovėnija, Kipras, Malta, Bulgarija ir Rumunija. Naudoti leidžiama Europos Sąjungos šalyse bei Norvegijoje, Šveicarijoje, Islandijoje ir Lichtenšteine. Įrenginys turi būti naudojamas greižtai laikantis šalies, kuriai tiekiamas įrenginys, įstatymais ir apribojimais. Daugiau informacijos teiraukitės šalies, kurioje naudojamas įrenginys, vietiniame biure.

Lietuvių

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Acer Incorporated

Taipei Hsien 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw

And,

Acer Europe SA Via Cantonale, Centro Galleria 2 6928 Manno Switzerland

Hereby declare that:

Product: Projector Trade Name: Acer Model Number: QSV0904/QSV0905/QSV0903/QNX0907/QNX0906/

Machine Type: X1130P/X1130PA/X1130PS/X1230P/X1230PA/

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

QNX0901/QNX0902/QNX0908

X1230PK/X1230PS/X1237 series

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

-. EN60950-1: 2001 + A11: 2004

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous material are:

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%

Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1%

Hexavalent Chromium 0.1% Cadmium 0.01%

Directive 2005/32/EC of the European Parliament and of the Council with regard to Eco-design RequireThe standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse.

Lietuvių

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

• Article 3.1(a) Health and Safety

-. EN60950-1

-. EN62311

• Article 3.1(b) EMC

-. EN301 489-1

-. EN301 489-17

• Article 3.2 Spectrum Usages

-. EN300 328

-. EN301 893 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2009.

Easy Lai /Manager Date Regulation Center, Acer Inc.

Aug. 12, 2009 -

Lietuvių

Product: DLP Projector

Model Number: QSV0904/QSV0905/QSV0903/

QNX0907/QNX0906/QNX0901/ QNX0902/QNX0908

Machine Type: X1130P/X1130PA/X1130PS/

X1230P/X1230PA/X1230PK/ X1230PS/X1237 series

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110 U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A.

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Acer X1230P, X1130PA, X1230PK, X1237, X1230PS User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

„Acer“ vaizdo projektorius

Informacija, užtikrinanti jūsų saugumą ir patogumą

Pirmiausia tai, kas svarbiausia

Pastabos vartotojui

Turinys

Įvadas

Gaminio savybės

Pakuotės turinys

Projektoriaus apžvalga

Darbo pradžia

Projektoriaus prijungimas

Projektoriaus įjungimas ir išjungimas

Projektuojamo vaizdo reguliavimas

Vartotojo valdymo paletė

Įdiegimo meniu

„Acer Empowering“ technologija

Ekraninis (OSD) meniu

Color (Spalva)

Image (Vaizdas)

Setting (Reguliavimas)

Management (Valdymas)

Audio (Garsas)

Timer (Laikmatis)

Language (Kalba)

Priedai

Trikčių diagnostika ir šalinimas

LED ir įspėjimų reikšmių sąrašas

Lempos keitimas

Prie lubų montuojamo laikiklio montavimas

Techniniai duomenys

Sutaikomumo režimai

Reglamentai ir saugos pranešimai
