Acer LCD-monitor
Gebruikershandleiding
Copyright © 2017. Acer Incorporated. All Rights Reserved.
Acer LCD Monitor User's Guide Original Issue: 12/20
Changes may be made periodically to the information in this publication without obligation to notify any person of such revisions or changes. Such changes will be incorporated in new editions of this manual or supplementary documents and publications. This company makes no representations or warranties, either expressed or implied, with respect to the contents hereof and specifically disclaims the implied warranties of merchantability or fitness for a particular purpose.
No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in any form or by any means, electronically, mechanically, by photocopy, recording or otherwise, without the prior written permission of Acer Incorporated.
17
Ace
r LCD Monitor User's Guide
Model number: __________________________________
Serial number: ___________________________________
Date of purchase: ________________________________
Place of purchase: ________________________________
Acer and the Acer logo a product names or trademarks are used herein for identification purposes only and belong to their respective companies.
re registered trademarks
of Acer Incorporat
ed. Other compani
es'
Speciale opmerkingen over LCD­monitors
De volgende symptomen zijn normaal voor LCD-monitors en duiden niet op een probleem:
• Door de aard van fluorescentielamp kan het scherm flikkeren tijdens het
eerste gebruik. Schakel de voedingsschakelaar uit en schakel deze opnieuw in om de flikkering te laten verdwijnen.
• Afhankelijk van het bureaubladpatroon dat u gebruikt, is het mogelijk dat
de helderheid op het scherm niet volledig gelijkmatig is.
• Het LCD-scherm heeft 99,99% of meer effectieve pixels. Het kan kleine
puntjes van 0,01% of minder bevatten, zoals een ontbrekende pixel of een pixel die altijd is opgelicht.
• Door de aard van het LCD-scherm, kan een schaduwbeeld achterblijven
van de vorige scherminhoud nadat u naar een ander beeld bent geschakeld, wanneer hetzelfde beeld urenlang op het scherm is gebleven. In dat geval wordt het scherm langzaam hersteld door een ander beeld weer te geven of de voedingsschakelaar enkele uren uit te schakelen.
Informatie voor uw veiligheid en comfort
Veiligheidsinstructies
Lees deze instructies aandachtig. Bewaar dit document zodat u het later opnieuw kunt raadplegen. Volg alle waarschuwingen en instructies op die op het product zijn gemarkeerd.
Uw monitor reinigen
Volg deze instructies nauwgezet wanneer u de monitor reinigt.
• Koppel de monitor altijd los van het stopcontact voordat u met het
reinigen begint.
• Gebruik een zachte doek om het scherm en de voorkant en zijkanten van
de behuizing schoon te vegen.
iii
Het apparaat aansluiten/loskoppelen
Volg de onderstaande richtlijnen wanneer u de voeding aansluit op en loskoppelt van de LCD-monitor.
• Zorg dat de monitor op het voetstuk is bevestigd voordat u de
voedingskabel aansluit op het stopcontact.
• Zorg dat de LCD-monitor en computer zijn uitgeschakeld voordat u kabels
aansluit of de voedingskabel loskoppelt.
• Als het systeem meerdere stroombronnen heeft, schakel dan de voeding
van het systeem uit door alle stroomkabels van de voedingsbronnen los te koppelen.
iv
Toegankelijkheid
Zorg dat het stopcontact waarop u de voedingskabel aansluit gemakkelijk toegankelijk is en zich zo dicht mogelijk bij het apparaat bevindt. Wanneer u de voeding van het apparaat moet loskoppelen, moet u de voedingskabel uit het stopcontact trekken.
Veilig luisteren
Volg deze instructies om uw gehoor te beschermen.
• Verhoog het volume geleidelijk tot u het geluid duidelijk en comfortabel,
en zonder vervorming kunt horen.
• Verhoog het volumeniveau niet nadat u het hebt ingesteld en uw oren zijn
aangepast aan het volume.
• Beperk de luisterduur van muziek aan een hoog volume.
• Vermijd het verhogen van het volume om lawaaierige omgevingen buiten
te sluiten.
• Verlaag het volume als u de mensen in uw nabije omgeving niet kunt
horen.
Waarschuwingen
• Gebruik dit product niet in de buurt van water.
• Zet dit product niet op een onstabiel wagentje of op een wankele voet of
tafel. Het product kan ernstige schade oplopen wanneer u het laat vallen.
• Er zijn sleuven en openingen voorzien voor de ventilatie om een
betrouwbare werking van het product te garanderen en het tegen oververhitting te beschermen. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, sofa, tapijt of een ander gelijkaardig oppervlak te zetten. Dit product mag nooit bij of boven een radiator of een verwarmingsapparaat worden geplaatst of in een installatie worden ingebouwd, tenzij voldoende ventilatie is voorzien.
• Duw nooit objecten in dit product door de sleuven van de behuizing
aangezien deze objecten gevaarlijke voltagepunten kunnen raken of een kortsluiting kunnen veroorzaken in de onderdelen. Dit kan vuur of elektrische schokken veroorzaken. Zorg ervoor dat u nooit vloeistof op of in het product morst.
• Om schade aan interne onderdelen en het lekken van de batterij te
vermijden, mag u het product niet op een trillend oppervlak plaatsen.
• Gebruik het nooit in een sport-, trainings- of andere trillende omgeving
omdat dit mogelijk onverwachte kortsluitingen of schade aan de interne onderdelen veroorzaken.
Elektriciteit gebruiken
• Dit product moet worden gebruikt met het type stroom dat op het
markeerlabel is aangegeven. Als u niet zeker bent van het beschikbare stroomtype, moet u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.
• Zorg ervoor dat er niets op de voedingskabel staat. Plaats dit product niet
op een plaats waar mensen op de kabel kunnen trappen.
• Als u een verlengkabel gebruikt met dit product, moet u ervoor zorgen dat
het totale ampèrevermogen van de apparatuur die op de verlengkabel is aangesloten, het ampèrevermogen van de verlengkabel niet overschrijdt. Zorg er ook voor dat het totale vermogen van alle producten die op het stopcontact zijn aangesloten, het vermogen van de zekering niet overschrijdt.
• Zorg dat u het stopcontact, de strip of de contactdoos niet overbelast door
teveel apparaten aan te sluiten. De algemene systeembelasting mag niet meer zijn dan 80% van het vermogen van het circuit. Als u powerstrips gebruikt, mag de belasting niet hoger zijn dan 80% van het invoervermogen van de powerstrip.
• De voedingskabel van het product is uitgerust met een geaarde stekker
met drie draden. De stekker past alleen in een geaard elektrisch stopcontact. Controleer of het stopcontact correct is geaard voordat u de stekker van de voedingskabel in het stopcontact stopt. Stop de stekker niet in een niet-geaard stopcontact. Neem contact op met uw elektricien voor meer informatie.
Waarschuwing! De pool voor de aarding is een veiligheidsfunctie. Wanneer u een stopcontact gebruikt dat niet correct is geaard, kan die elektrische schok en/of letsels veroorzaken.
Opmerking: de aardingspool biedt ook een goede bescherming tegen onverwachte ruis die wordt geproduceerd door andere elektrische apparaten in de nabije omgeving die de prestaties van dit product kunnen storen.
• Gebruik het product alleen met de bijgeleverde voedingskabelset. Als u de
voedingskabelset moet vervangen, moet u ervoor zorgen dat de nieuwe voedingskabel voldoet aan de volgende vereisten: afneembaar type, UL­geregistreerd/CSA gecertificeerd, type SPT-2, classificatie minimum 7A 125V, VDE goedgekeurd of gelijkwaardig, maximale lengte 4,5 meter.
Reparatie en onderhoud product
Probeer niet zelf het product te repareren, aangezien het openen of verwijderen van de deksels u kan blootstellen aan gevaarlijke spanningspieken of andere risico’s. Laat onderhoud en reparaties over aan een gekwalificeerde monteur. In de volgende omstandigheden moet u dit product loskoppelen van het stopcontact en contact opnemen met bevoegd onderhoudspersoneel:
• wanneer de voedingskabel of stekker beschadigd of gerafeld is
• wanneer er vloeistof in het product is gemorst
• wanneer het product werd blootgesteld aan regen of water
• als het product is gevallen of als de behuizing beschadigd is
• als het product een opvallende verandering in prestaties vertoont, wat
erop wijst dat reparatie of onderhoud nodig is
v
vi
als het product niet normaal werkt nadat u de bedieningsinstructies hebt
•
gevolgd
Opmerking: pas alleen de bedieningselementen aan die door de gebruiksaanwijzingen zijn beschreven. Onjuiste aanpassingen aan andere bedieningselementen kunnen schade veroorzaken. In dat geval is het mogelijk dat een bevoegde technicus uitgebreide werkzaamheden moet uitvoeren aan het apparaat om het product te herstellen naar de normale toestand.
Potentiële explosieve omgevingen
Schakel uw apparaat uit wanneer u zich op een locatie bevindt met een potentieel explosief atmosfeer en leef alle aanwijzingen en instructies na. Potentieel explosieve atmosferen omvatten locaties waar u normaal zou worden geadviseerd de motor van uw voertuig uit te schakelen. Vonken op dergelijke locaties kunnen een explosie of brand veroorzaken die kunnen leiden tot lichamelijke letsels of zelfs overlijden. Schakel het apparaat uit in de buurt van benzinepompen. Houd rekening met de beperkingen op het gebruik van radio-apparatuur in brandstofdepots, opslagplaatsen en distributiegebieden, chemische fabrieken of waar explosiewerkzaamheden worden uitgevoerd. Gebieden met een potentieel explosieve atmosfeer worden vaak, maar niet altijd, gemarkeerd. Deze gebieden omvatten het benedendek op boten, chemische overdracht- of opslagfaciliteiten, voertuigen die vloeibaar gas (zoals propaan of butaan) gebruiken en gebieden waar de lucht chemische elementen of kleine deeltjes bevat, zoals graan, stof of metaalpoeder.
Aanvullende veiligheidsinformatie
Uw apparaat en de uitbreidingen kunnen kleine onderdelen bevatten. Houd ze buiten het bereik van kleine kinderen.
vii
Verklaring LCD-pixels
Het LCD-scherm werd vervaardigd met productietechnieken met een hoge precisie. Het is echter mogelijk dat enkele pixels niet verschijnen of als zwarte of rode punten worden weergegeven. Dit heeft geen effect op het opgenomen beeld en wijst niet op een defect.
Het energiebeheer van de monitor is standaard ingeschakeld bij de levering.
• Activeer de slaapmodus van het scherm na 5 minuten inactiviteit van
de gebruiker.
• Wek het beeldscherm op als de modus Actief uit is ingeschakeld door
met de muis te bewegen of door op een toets op het toetsenbord te drukken.
Tips en informatie voor een comfortabel gebruik
Na langdurig gebruik van de computer, kunnen gebruikers klagen over oogbelasting en hoofdpijn. Gebruikers lopen ook het risico op lichamelijk letsel na urenlang werken aan een computer. Lange werkperioden, een slechte houding, slechts werkgewoonten, stress, ongepaste werkomstandigheden,
viii
persoonlijke gezondheid en ander factoren verhogen het risico op lichamelijke letsels aanzienlijk.
Een verkeerd computergebruik kan leiden tot het carpale tunnel syndroom, peesontsteking, peesschedeontsteking of andere spier-/botletsels. De volgende symptomen kunnen zich voordoen in de handen, polsen, armen, schouders, nek of rug:
• verdoving of een brandend of tintelend gevoel
• pijn, ongemak of gevoeligheid
• pijn, zwelling of kloppingen
• stijfheid of spanning
• koudegevoel of zwakte
Als u deze symptomen hebt of als u andere terugkerende of blijvende ongemakken en/of pijn ondervindt met betrekking tot het computergebruik, moet u onmiddellijk een arts raadplegen en de gezondheid- en veiligheidsafdeling van uw bedrijf op de hoogte brengen.
Het volgende gedeelte biedt tips voor een comfortabeler computergebruik.
Uw comfortzone zoeken
Zoek uw comfortzone door de kijkhoek van de monitor aan te passen, een voetsteun te gebruiken of uw zithoogte aan te passen naar een maximaal comfort. Houd rekening met de volgende tips:
• Blijf niet te lang in één vaste houding zitten
• vermijd een ronde rug en het naar voor en/of achter leunen
• Ga regelmatig rechtstaan en wandel rond om de belasting op uw
beenspieren te beperken.
Zorg dragen voor uw gezichtsvermogen
Lange werkuren voor de computer, het gebruikt van een verkeerde bril of contactlenzen, weerkaatsing, overmatig kamerverlichting, slechts scherpgestelde schermen, zeer kleine lettertypen en beeldschermen met een laag contrast kunnen uw ogen belasten. De volgende alinea's geven suggesties voor het beperken van de oogbelasting.
Ogen
• Laat uw ogen vaak rusten.
• Geef uw ogen regelmatige onderbrekingen door weg te kijken van de
monitor en u te richten op een punt op afstand.
• Knipper vaak met de ogen om te voorkomen dat ze uitdrogen.
Beeldscherm
• Houd uw beeldscherm schoon.
• Zorg dat uw ogen hoger zijn dan de bovenrand van het beeldscherm zodat
uw ogen omlaag gericht zijn wanneer u naar het midden van het beeldscherm kijkt.
• Pas de helderheid en/of het contrast aan naar een comfortabel niveau voor
een betere leesbaarheid van de tekst en een hogere zuiverheid van de afbeeldingen.
Schakel weerkaatsing en schittering uit door:
•
• uw beeldscherm zo te plaatsen dat de zijkant naar het venster of een
lichtbron is gericht
• de kamerverlichting te minimaliseren door het gebruik van gordijnen,
zonneschermen of blinden.
• het gebruik van een werklamp
• de kijkhoek van het beeldscherm te wijzigen
• een antiweerkaatsingsfilter te gebruiken
• gebruik te maken van een zonneklep, zoals een stuk karton dat
bovenaan over de voorrand van het beeldscherm uitsteekt
• Vermijd het aanpassen van uw beeldscherm naar een onhandige kijkhoek.
• Vermijd het langdurig rechtstreeks kijken naar heldere lichtbronnen, zoals
geopende vensters.
Goede werkgewoonten ontwikkelen
Ontwikkel de volgende werkgewoonten om uw computergebruik ontspannend en productiever te maken.
• Neem vaak en regelmatig korte pauzes.
• Doe enkele rekoefeningen.
• Adem zo veel mogelijk frisse lucht in.
• Train regelmatig en houd uw lichaam gezond.
ix
Inhoudsopgave
Uitpakken .............................................................................................. 1
De voet bevestigen / verwijderen ......................................................... 2
Aanpassing schermpositie .................................................................... 3
De voedingskabel aansluiten ............................................................... 4
Veiligheidsmaatregelen ........................................................................ 4
Schoonmaken van de monitor.............................................................. 4
Energiebesparing .................................................................................. 5
DDC......................................................................................................... 5
Toewijzing aansluitingspennen ........................................................... 6
Tabel van standaardtiming .................................................................. 8
Installatie ............................................................................................... 9
Bedieningselementen ......................................................................... 10
Problemen oplossen ........................................................................... 21
Uitpakken
USER GUIDE
LCD Monitor
Controleer of de volgende voorwerpen in de verpakking aanwezig zijn. Bewaar het verpakkingsmateriaal voor het geval u de monitor in de toekomst wilt vervoeren.
• LCD-monitor • Beknopte installatiegids
• D-Sub-kabel
(optioneel)
• HDMI-kabel (optioneel)
• Audiokabel (optioneel)
• Voedingskabel
• DP-kabel (optioneel)
NL-1
De voet bevestigen / verwijderen
Opmerking: neem de monitor en monitorstandaard uit de verpakking. Plaats de monitor met het beeldscherm omlaag gericht voorzichtig op een stabiel oppervlak — gebruik een doek zodat geen krassen op het beeldscherm komen.
1: Bevestig de monitorstandaardarm aan de standaard.
Opmerking: Als ook een wandmontagepakket wordt gemonteerd, wordt aanbevolen M4 x 10 (L) mm schroeven te gebruiken om de monitor aan de wand te bevestigen.
2: Zorg dat de standaard stevig wordt bevestigd aan de monitorstandaardarm.
NL-2
Aanpassing schermpositie
Voor de optimale weergavepositie past u de hoogte van de monitor aan of kantelt u de monitor.
• Kantelen Zie onderstaande illustraties voor een voorbeeld van het kantelbereik.
o
o
5

NL-3
De voedingskabel aansluiten
• Controleer eerst of de gebruikte voedingskabel van het juiste type is voor de streek waar u woont.
• Deze monitor heeft een universele netvoeding en werkt daardoor zowel op 100/120V als op 220/240 V wisselspanning. Instelling door de gebruiker is niet nodig.
• Steek de stroomkabel in de stroom-ingang en vervolgens de stekker in een stopcontact.
• Voor gebruik op 120 V wisselspanning: Gebruik een kabel die voldoet aan UL, type SVT-draad en een stekker die geschikt is voor 10 A/125 V.
• Voor gebruik op 220/240 V wisselspanning (buiten de V.S.): Gebruik een kabel die voldoet aan H05VV-F en een stekker die geschikt is voor 10 A, 250 V. De kabel moet voldoen aan de veiligheidseisen die gelden in het land waar de apparatuur gebruikt wordt.
Veiligheidsmaatregelen
• Zet de monitor, of een ander zwaar voorwerp, niet op de voedingskabel om brand of elektrische schokken te vermijden.
• Stel de monitor niet bloot aan regen, vochtigheid of stof om brand of elektrische schokken te vermijden.
• Bedek de ventilatiesleuven of -openingen in de monitor niet. Zet de monitor op een plaats met voldoende ventilatie.
• Zet de monitor niet tegen een heldere achtergrond of op een plaats waar het zonlicht of een andere lichtbron op het scherm van de monitor kan worden weerkaatst. Zet de monitor iets lager dan ooghoogte.
• Wees voorzichtig als u de monitor verplaatst.
• Maak geen krassen op het scherm, het scherm is breekbaar.
• Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.
Schoonmaken van de monitor
Ga als volgt te werk als u de monitor schoonmaakt.
• Neem de stekker uit het stopcontact voor u begint met schoonmaken.
• Gebruik een zachte doek om het scherm en de behuizing aan voor- en zijkant voorzichtig schoon te vegen.
• SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
• GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
• Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
NL-4
Energiebesparing
Deze monitor reageert op verschillende signalen van de computer om energie te besparen.
Toestand LED
AAN Blauw
Energiebesparende
modus
De toestand van energiebesparing blijft bestaan totdat er een besturingssignaal wordt ontvangen, bijvoorbeeld doordat het toetsenbord of de muis wordt gebruikt. Is de monitor uitgeschakeld dan duurt het ongeveer 3 seconden voor de monitor weer bedrijfsklaar is.
Geel
DDC
Om de installatie te vergemakkelijken, werkt de monitor volgens Plug and Play als uw systeem ook het DDC-protocol ondersteunt. DDC (Display Data Channel) is een communicatieprotocol waardoor de monitor automatisch aan het systeem kenbaar maakt welke mogelijkheden de monitor heeft, zoals ondersteunde resoluties en daarbij corresponderende timing. De monitor ondersteunt de standaard DDC2B.
NL-5
Toewijzing aansluitingspennen
15-pins signaalkabel voor kleurenscherm
PINNUMMER OMSCHRIJVING PINNUMMER OMSCHRIJVING
1. Rood 9. +5V
2. Groen 10. Logische aarde
3. Blauw 11. Monitor aarde
4. Monitor aarde 12.
5. DDC-retour 13. H-Sync
6. R-aarde 14. V-Sync
7. G-aarde 15. DDC-Seriële klok
8. B-aarde
19-pins signaalkabel voor kleurenscherm
PIN Betekenis PIN Betekenis
1. TMDS Gegevens 2+ 10. TMDS klok+
2. TMDS Data2 shield 11. TMDS klok afscherming
3. TMDS Gegevens2- 12. TMDS klok-
4. TMDS Gegevens 1+ 13. CEC
5. TMDS Data1 shield 14.
6. TMDS Gegevens 1- 15. SCL
7. TMDS Gegevens 0+ 16. SDA
8. TMDS Data0 shield 17. DDC/CEC-aarding
9. TMDS Gegevens 0- 18. +5V voeding
19. Detectie van aansluiting
DDC-Seriële
gegevens
Voorbehouden
(N.C. op apparaat)
NL-6
20-pins signaalkabel voor kleurenscherm*
PIN Betekenis PIN Betekenis
1. Lane0(p) 11. GND
2. GND 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND 15. AUX_CH (n)
6. Lane1(n) 16. GND
7. Lane2(p) 17. AUX_CH (p)
8. GND 18. Hot Plug Detect
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. DP Power
* alleen voor bepaalde modellen
NL-7
Tabel van standaardtiming
Modus Resolutie Opmerking 1 VGA 640 x 480 60 Hz 2 VGA 640 x 480 72 Hz
3 MAC 640 x 480 66,66 Hz 4 VESA 720 x 400 70 Hz 5 SVGA 800 x 600 56 Hz 6 SVGA 800 x 600 60 Hz 7 SVGA 800 x 600 72 Hz 8 XGA 1024 x 768 60 Hz 9 XGA 1024 x 768 70 Hz 10 VESA 1152 x 864 75 Hz 11 VESA 1280 x 960 60 Hz 12 SXGA 1280 x 1024 60 Hz 13 VESA 1280 x 720 60 Hz 14 WXGA 1280 x 800 60 Hz 15 WXGA 1360 x 768 60 Hz 16 WXGA+ 1440 x 900 60 Hz 17 WSXGA+ 1680 x 1050 60 Hz 18 UXGA 1600 x 1200 60 Hz 19 UXGA 1920 x 1080 60 Hz 20 UXGA 1920 x 1080 75 Hz Alleen voor DP/HDMI.
Opmerking: De DisplayPort van dit beeldscherm ondersteunt de Adaptive-Sync­technologie en is gericht op grafische oplossingen van AMD. Door Adaptive-Sync ondersteunde gpu's van AMD: Videokaarten uit de AMD Radeon™ R7 260-reeks en de R9 290-reeks. Voor informatie over ondersteuning van andere gpu's neemt u contact op met de fabrikant van de videokaart.
NL-8
Installatie
optioneel
Om de monitor op uw systeem te installeren, gaat u als volgt te werk: Stappen
1. 1-1 Sluit de videokabel aan a. Controleer of de monitor en de computer uitgeschakeld zijn. b. Sluit de VGA-kabel aan op de computer.
1-2 HDMI-kabel aansluiten (alleen voor modellen met een HDMI-ingang)
a. Controleer of de monitor en de computer uitgeschakeld zijn. b. Sluit de HDMI-kabel aan op de computer.
1-3 Sluit de DP kabel aan (alleen voor modellen met DP-ingang) (Optioneel)
a. Controleer of de monitor en de computer uitgeschakeld zijn. b. Sluit de DP-kabel aan op de computer.
2. Sluit de audiokabel aan (Optioneel)
3. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de
achterkant van de monitor.
4. Steek de voedingskabels van de computer en de monitor in een stopcontact
in de buurt.
VGA
HDMI
DP
HDMI DP
AUDIO INVGA IN
Opmerking: het aanpassen van de instellingen van de volumebesturing en van de equalizer op een andere positie dan die in het midden, kan de uitvoerspanning van de oor/koptelefoon verhogen en daarmee ook het geluidsdrukniveau.
NL-9
Bedieningselementen
1
1
2 3 4
Bedieningselementen
Nr. Item Beschrijving
1
2
3 Ingangsknop Druk hierop om te schakelen tussen ingangsbronnen.
4 Navi/OK-knop
Aan/uit-knop/ indicator
Sneltoets 1, 2 knoppen
Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
Indrukken om de door de gebruiker ingestelde sneltoetsfunctie te activeren.
Indrukken om het OSD-menu te activeren. Vervolgens gebruiken om te navigeren om de gewenste functie te selecteren. Nogmaals indrukken om een selectie te openen.
NL-10
De OSD-instellingen aanpassen
Opmerking: De volgende inhoud dient slechts ter algemene referentie. De daadwerkelijke productspecificaties kunnen afwijken.
Met de OSD (on-screen display, schermmenu) kunnen de instellingen van het lcd-scherm worden aangepast. Druk op de MENU-knop om de OSD te openen. U kunt via de OSD de beeldkwaliteit, OSD-positie en algemene instellingen aanpassen. Voor geavanceerde instellingen gaat u naar de volgende pagina:
Hoofdpagina
De standaardfunctie voor de knoppen 2 en 3 zijn Helderheid en Ingang. Met de functie Sneltoetstoewijzing kunt u deze knoppen instellen op de gewenste functies.
1. Modi
2. Helderheid
3. Ingang
4. Menu
De Modus aanpassen
Druk op een willekeurige functiepagina op om de Modusbesturing te openen en te selecteren welk door de gebruiker ingesteld profiel moet worden gebruikt (zie het onderdeel De Functiepagina voor meer informatie).
NL-11
De Helderheid aanpassen
Open de Helderheidsbesturing en selecteer de helderheidsinstelling met de Navi/OK-knop. Als u klaar bent, drukt u op de Navi/OK-knop om af te sluiten.
De Ingang selecteren
Open de Ingangbesturing en selecteer de gewenste ingang. U kunt ook Autom. Als u klaar bent, drukt u op de Navi/OK-knop om af te sluiten.
NL-12
De Functiepagina
Open de Functiepagina om de een menufunctie te selecteren. Pas de gewenste instellingen aan met de Navi/OK-knop. Als u klaar bent, drukt u op om af te sluiten. U kunt ook op drukken vanuit elke functiepagina om de voorkeursmodus te selecteren.
Beeld aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer met de Navi/OK-knop Beeld in de OSD. Navigeer vervolgens
naar de instelling die u wilt veranderen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Helderheid: pas de helderheid aan van 0 tot 100.
Opmerking: past de balans aan tussen lichte en donkere tinten.
NL-13
5. Contrast: pas het contrast aan van 0 tot 100.
Opmerking: stelt de mate van verschil tussen lichte en donkere gebieden in.
6. Blauw licht: filter blauw licht weg door verschillende
weergaveverhoudingen voor Blauw licht te kiezen - 80%, 70%, 60%,
.
50%
Opmerking: een hogere waarde laat meer blauw licht door. Voor de beste bescherming kiest u een lagere waarde.
7. Zwartversterking: dit verhoogt de sterkte van donkere kleurniveaus van
de weergave– zwarte tinten worden minder zwart. Hoe hoger het niveau, hoe hoger de versterking.
8. ACM: schakel ACM In of Uit. De standaardwaarde is Uit.
9. Superscherptetechnologie kan afbeeldingen van hoge resolutie
simuleren door de pixeldichtheid van het origineel te verhogen. Hierdoor worden afbeeldingen scherper en duidelijker.
10. H. positie (alleen model met analoge ingang): pas de horizontale positie
aan van 0 tot 100.
11. V. positie (alleen model met analoge ingang): pas de verticale positie aan
van 0 tot 100.
12. Scherpstelling (alleen model met analoge ingang): pas de scherpstelling
aan van 0 tot 100.
13. Klok (alleen model met analoge ingang): pas de klok aan van 0 tot 100.
NL-14
De Kleur aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer met de Navi/OK-knop Kleur in de OSD. Navigeer vervolgens
naar de instelling die u wilt veranderen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Met de modus Gamma kunt u de luminantie instellen. De
standaardwaarde is 2,2 (standaardwaarde van Windows).
5. Kleurtemp.: standaard is Warm. U kunt kiezen uit Koel, Warm, Normaal,
Blauw licht of Gebruiker.
6. Modi: selecteer de gewenste modus.
7. sRGB-modus is voor beter treffende kleuren op de randapparatuur, zoals
digitale camera's of printers.
8. Grijswaarden: zet grijswaarden AAN of Uit.
NL-15
9. 6-assige tint: pas de tint van rood, groen, blauw, gee, magenta en
cyaan aan.
10. 6-as verzadigen: pas de verzadiging van rood, groen, blauw, gee,
magenta en cyaan aan.
De Audio aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer met de Navi/OK-knop Audio in de OSD. Navigeer vervolgens
naar de instelling die u wilt veranderen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Volume: past het volume aan.
5. Dempen: zet dit AAN of Uit.
NL-16
De Prestaties aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer Prestaties in de OSD met de Navi/OK-knop. Navigeer vervolgens
naar de instelling die u wilt veranderen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Over Drive: kies Uit, Normaal of Extreem.
5. Adaptive-Sync: zet dit AAN of Uit. Adaptive-Sync is alleen beschikbaar
voor videokaarten die ondersteund worden door AMD.
6. Vernieuwingst.: toont de huidige vernieuwingsfrequentie van het
scherm.
NL-17

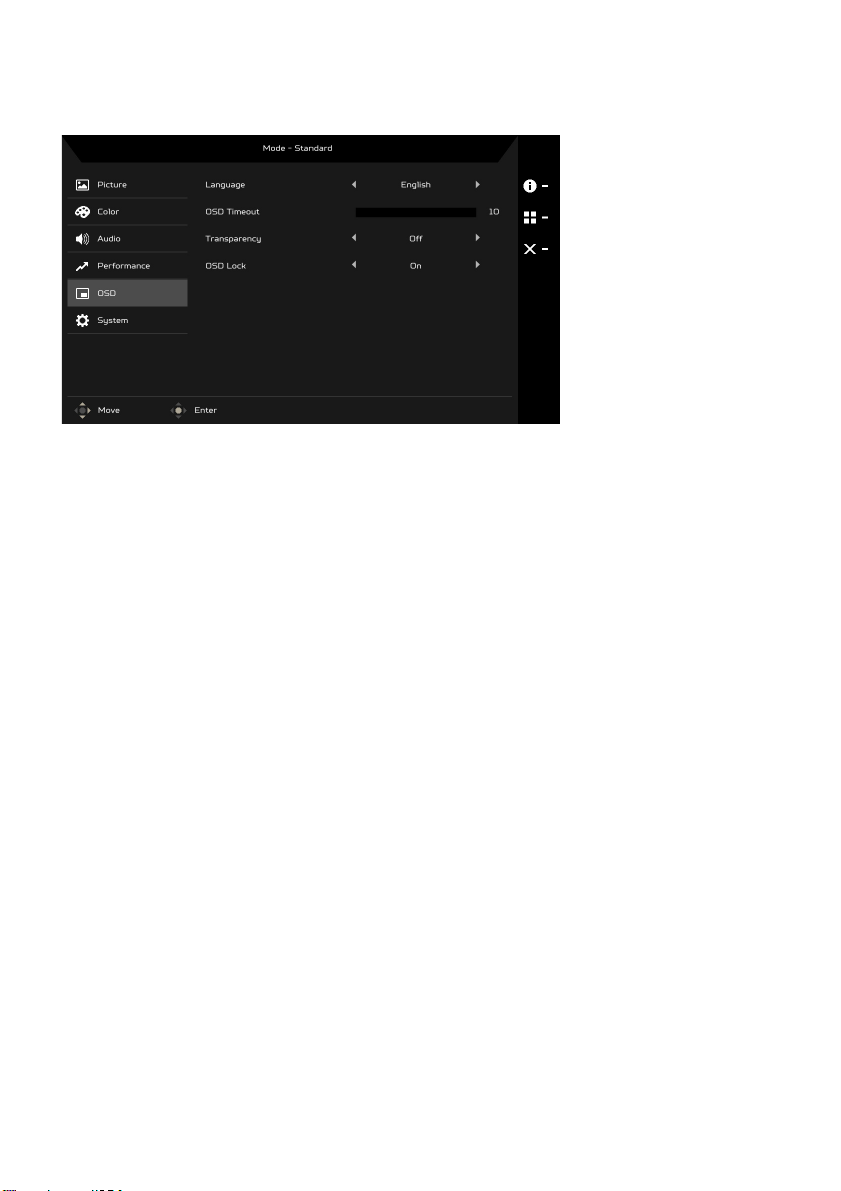

De OSD aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer met de Navi/OK-knop OSD in de OSD. Navigeer vervolgens naar
de instelling die u wilt veranderen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Taal: stel de taal van het OSD-menu in.
5. Time-out OSD: pas de vertraging aan voorafgaand aan het uitschakelen
van het OSD-menu.
6. Doorzichtigheid: Selecteer de transparantie van het OSD-menu. De
doorzichtigheid kan worden ingesteld op 0% (Uit), 20%, 40%, 60% of 80%.
7. OSD vergrendelen: de functie OSD vergrendelen wordt gebruikt om te
voorkomen dat de OSD-knop per ongeluk wordt ingedrukt. Verwijder de melding van OSD vergrendelen door de Navi-OK-knop drie seconden ingedrukt te houden totdat het bericht verdwijnt. Als de melding OSD vergrendelen in beeld blijft, controleert u of de Navi/OK-konp vast zit.
NL-18

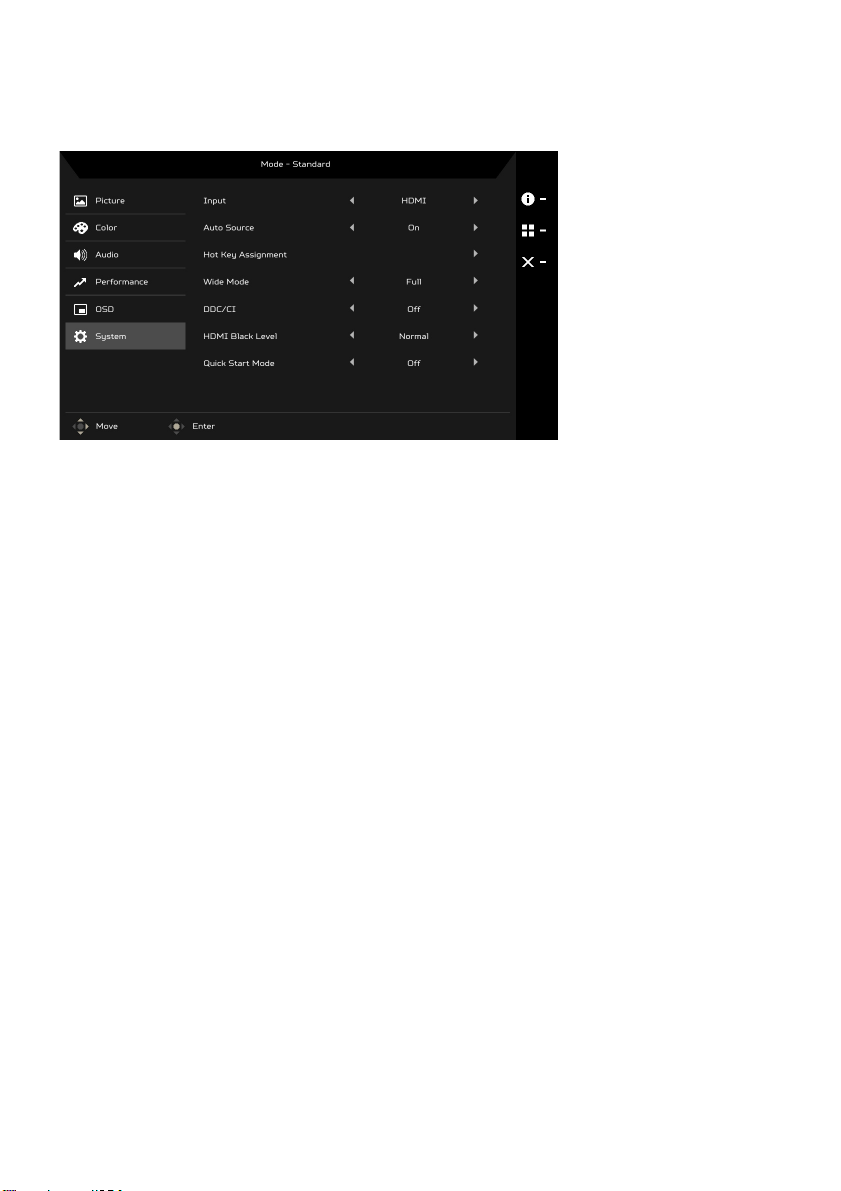

Het Systeem aanpassen
1. Druk op de MENU-knop om de OSD te openen.
2. Selecteer met de Navi/OK-knop Systeem in de OSD. Navigeer vervolgens
naar de instelling die u wilt aanpassen.
3. Pas de instelling aan met de Navi/OK-knop.
4. Ingang: kies een beschikbare ingangsbron als ingang.
5. Autom. Bron: zoekt automatisch naar beschikbare ingangssignalen.
6. Sneltoetstoewijzing: selecteer de functie Sneltoets 1 of Sneltoets 2.
7. Breedbeeldmodus: selecteer hier de beeldverhouding die u gebruikt. Kies
uit Volledig en Beeldverhouding.
8. DDC/CI: hiermee kunnen de instellingen van de monitor via de software
op de pc worden ingesteld.
9. HDMI zwartniveau: selecteer hier het zwartniveau van de HDMI-bron. De
opties zijn Normaal en Laag.
10. Snelstartmodus: activeer snel het beeldscherm.
NL-19

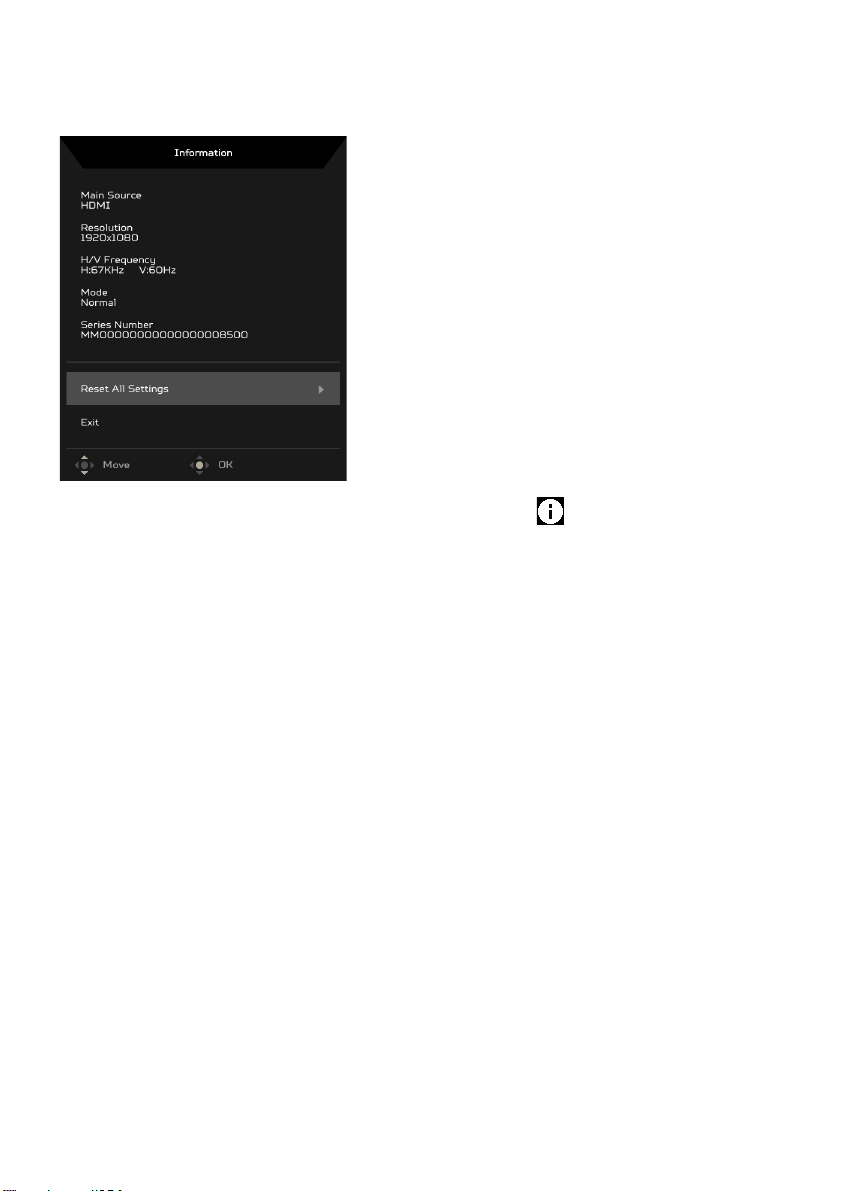

Productinformatie
1. Druk vanaf een willekeurige functiepagina op om de
Informatiepagina te openen.
2. Alle inst. Resetten: herstel de fabriekswaarden van alle instellingen.
NL-20
Problemen oplossen
Zijn er problemen met de monitor, controleer dan eerst de punten hieronder voordat u de LCD-monitor opstuurt voor reparatie.
(VGA-modus)
Problemen Huidige toestand Oplossing
• Stel met het OSD de helderheid en het contrast in op de maximale waarde, of herstel de fabrieksinstelling.
• Controleer de netschakelaar.
• Controleer of de voedingskabel goed is aangesloten op de monitor.
• Controleer of de videosignaalkabel goed is aangesloten op de achterkant van de monitor.
• Controleer of de computer is ingeschakeld.
• Controleer of de specificaties van de grafische adapter en de monitor overeenstemmen. Dit zou een afwijking van de frequentie van het ingangssignaal kunnen veroorzaken.
• Stel via het OSD de resolutie, klok, klok-fase, H. positie en V. positie in met niet-standaard signalen.
• Ontbreekt het volledige beeld, kies dan een andere resolutie of een andere verticale vernieuwingsfrequentie met het OSD.
• Wacht een paar seconden nadat u de grootte van het beeld hebt ingesteld voordat u de signaalkabel vervangt of losmaakt of de monitor uitschakelt.
• Controleer de audiokabel die op de computer is aangesloten.
• Controleer of het geluidsniveau op de host-computer op de laagste positie is ingesteld en probeer het volume te verhogen.
Geen beeld
Abnormaal beeld
Abnormaal geluid (Alleen audio­inputmodel) (Optioneel)
LED aan.
LED uit.
LED licht oranje op.
Onstabiel beeld
Beeld ontbreekt, staat niet in het midden, is te klein of te groot.
Geen geluid, of geluid te zacht.
NL-21
(HDMI/DP-modus)
Problemen Huidige toestand Oplossing
• Stel met het OSD de helderheid en het contrast in op de maximale waarde, of herstel de fabrieksinstelling.
• Controleer de netschakelaar.
• Controleer of de voedingskabel goed is aangesloten op de monitor.
• Controleer of de videosignaalkabel goed is aangesloten op de achterkant van de monitor.
• Controleer of de computer is ingeschakeld.
• Controleer de audiokabel die op de computer is aangesloten.
• Controleer of het geluidsniveau op de host-computer op de laagste positie is ingesteld en probeer het volume te verhogen.
Geen beeld
Abnormaal geluid (Alleen audio­inputmodel) (Optioneel)
LED aan.
LED uit.
LED licht oranje op.
Geen geluid, of geluid te zacht.
NL-22
NL-23
Acer America Corporation
333 West San Carlos St.,
Suite 1500
San Jose, CA 95110
Tel : 254-298-4000
Fax : 254-298-4147
U. S. A.
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product: LCD Monitor
Model Number: V227Q
SKU Number: V227Q xxxxxx
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
333 West San Carlos St.
Address of Responsible Party:
Suite 1500 San Jose, CA 95110 U. S. A.
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147
NL-24
ENERGY STAR
®
Acer’s ENERGY STAR qualified products save you money by reducing energy costs and helps protect the environment without sacrificing features or performance. Acer is proud to offer our customers products with the ENERGY STAR mark.
What is ENERGY STAR?
Products that are ENERGY STAR qualified use less energy and prevent greenhouse gas emissions by meeting strict energy efficiency guidelines set by the U.S. Environmental Protection Agency. Acer is committed to offer products and services worldwide that help customers save money, conserve energy and improve the quality of our environment. The more energy we can save through energy efficiency, the more we reduce greenhouse gases and the risks of climate change. More information refers to http://www.energystar.gov.
Acer ENERGY STAR qualified products:
•
Produce less heat and reduce cooling loads, and warmer climates.
•
Automatically go into “display sleep” within 5 minutes of inactivity.
•
Wake the monitor when it is in Active Off mode, move the mouse or press any keyboard key.
ENERGY STAR and the ENERGY STAR mark are registered U.S. marks
!
NL-25
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
