ACER RS272 User guide [pl]

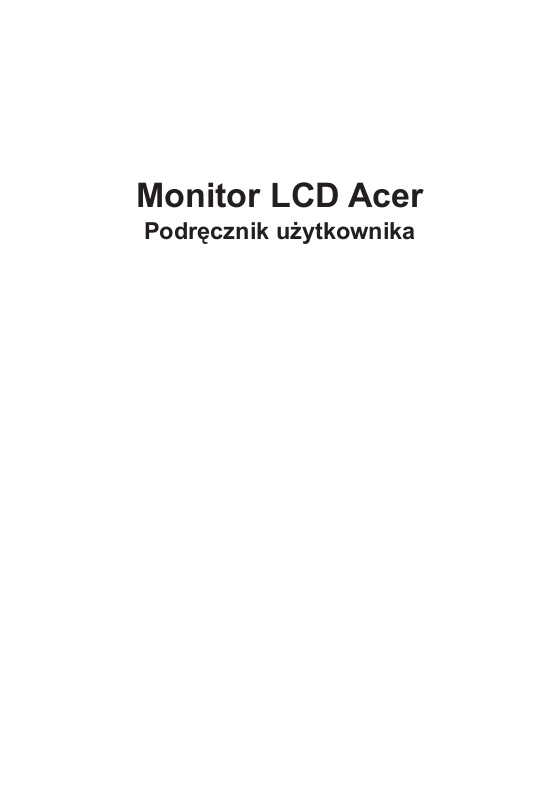

Monitor LCD Acer

Podręcznik użytkownika

Copyright © 2023. Acer Incorporated.

Wszelkie prawa zastrzeżone.

Instrukcja użytkownika monitora LCD Acer

Wydanie oryginalne: 06/2023

Polski

Informacje w tej publikacji mogą być okresowo zmieniane, bez powiadamiania jakichkolwiek
osób o takich poprawkach lub zmianach. Takie zmiany będą wprowadzane w nowych
wydaniach tego podręcznika lub w dodatkowych dokumentach i publikacjach. Ta rma
nie daje żadnych zapewnień ani nie udziela gwarancji, wyrażonych lub dorozumianych, w
odniesieniu do zamieszczonych tu treści, a szczególnie odrzuca dorozumiane gwarancje
przydatności handlowej lub dopasowania do określonego celu.

Zapisz numer modelu, numer seryjny, datę zakupienia i umieść informacje dotyczące
zakupienia we wskazanym poniżej miejscu. Numer seryjny i numer modelu są zapisane
na etykiecie przymocowanej do komputera. Wszelka korespondencja dotycząca twojego
urządzenia, powinna zawierać numer seryjny, numer modelu i informacje o zakupieniu.

Żadnej z części tej publikacji nie można powielać, zapisywać z systemie odzyskiwania
danych lub przesyłać w jakiejkolwiek formie lub w jakikolwiek sposób, elektronicznie,
mechanicznie, poprzez kopiowanie, zapisywanie albo w inny sposób, bez wcześniejszej
pisemnej zgody Acer Incorporated.

Instrukcja użytkownika monitora LCD Acer

Numer modelu: __________________________________
Numer seryjny: __________________________________
Data zakupienia: _________________________________

Miejsce zakupienia: ______________________________

Acer i logo Acer, to zastrzeżone znaki towarowe Acer Incorporated. Wykorzystane tu nazwy
produktów innych rm lub znaki towarowe, zostały użyte wyłącznie do celów identykacji i

należą do ich odpowiednich rm.

Informacje dotyczące bezpieczeństwa użytkownika i wygody obsługi

Instrukcje bezpieczeństwa

Przeczytaj uważnie te instrukcje. Zachowaj ten dokument do wykorzystania w przyszłości.
Zastosuj się do wszelkich ostrzeżeń i instrukcji oznaczonych na produkcie.

Specjalne uwagi dotyczące monitorów LCD

Następujące objawy działania monitora LCD są normalne i nie oznaczają problemu.

• Ze względu na naturę światła jarzeniowego, podczas początkowego użycia ekran może
migać. Wyłącz przełącznik zasilania, a następnie włącz go ponownie, aby się upewnić,
że miganie zniknie.

• Na ekranie mogą wystąpić lekkie nierówności jasności, w zależności od stosowanego
wzoru.

• Ekran LCD ma 99,99% lub więcej efektywnych pikseli. Ilość niewłaściwie wyświetlanych

punktów, na przykład brak piksela lub stałe świecenie piksela wynosi 0,01% lub mniej.

• Ze względu naturę ekranów LCD, na ekranie może pojawiać się poobraz poprzedniego,
wyświetlanego przez kilka godzin ekranu. W takim przypadku, odzyskiwanie
prawidłowego ekranu może potrwać długo, poprzez zmianę obrazu lub wyłączenie na
kilka godzin przełącznika zasilania.

Polski

Czyszczenie monitora

Podczas czyszczenia monitora należy uważnie zastosować się do podanych zaleceń:

• Przed czyszczeniem należy zawsze odłączyć monitor.

• Do wycierania ekranu i obudowy należy użyć miękkiej szmatki.

Dostępność

Należy się upewnić, że gniazdo zasilania, do którego podłączany jest przewód zasilający,
jest łatwo dostępne oraz, że znajduje się jak najbliżej operatora urządzenia. Gdy wymagane
jest odłączenie zasilania od urządzenia, należy odłączyć przewód zasilający od gniazda
zasilania prądem elektrycznym.

Bezpieczne słuchanie

Polski

Aby chronić słuch, należy się zastosować do podanych instrukcji.

• Głośność należy zwiększać stopniowo, aż do uzyskania wyraźnego i wygodnego
słyszenia, bez zniekształceń.

• Po ustawieniu poziomu głośności, nie należy go zwiększać, po dopasowaniu do swoich
uszu.

• Należy ograniczyć czas słuchania muzyki z wysoką głośnością.

• Należy unikać zwiększania głośności w celu zagłuszania hałasu otoczenia.

• Głośność należy wyłączyć, jeśli nie słuchać znajdujących się w pobliżu ludzi.

Ostrzeżenia

• Tego produktu nie należy używać w pobliżu wody.

• Tego produktu nie należy umieszczać na niestabilnym wózku, podstawie lub stole.

Upadek produktu może spowodować jego poważne uszkodzenie.

• Szczeliny i otwory służą do wentylacji i mają zapewnić niezawodne działanie produktu
i chronić go przed przegrzaniem. Nie należy ich blokować lub przykrywać. Nigdy nie
należy blokować szczelin wentylacyjnych poprzez umieszczanie produktu na łóżku,
soe lub innej podobnej powierzchni. Jeśli nie zostanie zapewniona odpowiednia
wentylacja, nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub
miernikiem ciepła lub w zabudowie.

• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez szczeliny
obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów będących
pod napięciem lub spowodować zwarcie części, a w rezultacie pożar lub porażenie
prądem elektrycznym. Nigdy nie należy dopuszczać do przedostania się do produktu
jakichkolwiek płynów.

• Aby uniknąć uszkodzenia komponentów wewnętrznych i zabezpieczyć przed wyciekiem
baterii, nie należy umieszczać produktu na drgającej powierzchni.

• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym miejscu
narażonym na drgania, które mogą spowodować nieoczekiwane zwarcie lub
uszkodzenie urządzeń wewnętrznych.

• Ten adapter można używać wyłącznie z tym monitorem, nie należy go stosować do
innych celów.

Twoje urządzenie wykorzystuje jeden z następujących zasilaczy:
Producent: DELTA:S025ANP1900131 (19Vdc/1.31A)

ADPC1925EX(19Vdc/1.31A)

Zasilanie prądem elektrycznym

• Ten produkt może być zasilany ze źródła zasilania wskazanego na etykiecie z
oznaczeniami. Przy braku pewności co do rodzaju dostępnego zasilania, należy się
skonsultować z dostawcą lub z lokalnym zakładem energetycznym.

• Nie wolno niczego kłaść na przewodzie zasilającym. Nie należy umieszczać tego
produktu w miejscu, gdzie będzie przydeptywany przewód.

• Jeśli z tym produktem używany jest przedłużacz, należy się upewnić, że łączna
moc urządzeń podłączonych do przedłużacza, nie przekroczy mocy znamionowej
przedłużacza. Należy się także upewnić, że łączna moc wszystkich podłączonych do
gniazda ściennego produktów, nie przekracza wartości znamionowej bezpiecznika.

• Nie należy przeciążać gniazda zasilania, listwy albo gniazdka, poprzez podłączenie
zbyt wielu urządzeń. Całkowite obciążenie systemu nie może przekraczać 80% wartości
znamionowej obwodu odgałęzienia. Jeśli są używane listwy zasilające, obciążenie nie
powinno przekraczać 80% wartości znamionowej listwy zasilania.

• Przewód zasilający tego produktu jest wyposażony w trójbolcową wtykę z uziemieniem.
Wtyczka ta pasuje do gniazd zasilania z uziemieniem. Przed podłączeniem wtyki
przewodu zasilającego, należy się upewnić, że gniazdo zasilania jest prawidłowo
uziemione. Nie należy podłączać wtyczki do nieuziemionego gniazda zasilania. W celu
uzyskania szczegółowych informacji należy się skontaktować z elektrykiem.

Ostrzeżenie! Kołek uziemienia to funkcja zabezpieczenia.
Używanie gniazda zasilania, bez odpowiedniego uziemienia, może
spowodować porażenie prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie przez

nieoczekiwanymi zakłóceniami z pobliskich urządzeń elektrycznych, które
mogą zakłócać działanie tego produktu.

• Ten produkt można używać wyłącznie z dostarczonym zestawem przewodu
zasilającego. Aby wymienić zestaw przewodu zasilającego, należy się upewnić, że nowy
przewód zasilający spełnia następujące wymagania:typ odłączany, certykat UL/CSA,
typ SPT-2, wartość znamionowa minimum 7 A 125 V, aprobata VDE lub równoważna,
maksymalna długość 4,6 metra (15 stóp).

Polski

Naprawa produktu

Nie należy próbować naprawiać tego produktu samodzielnie, ponieważ otwieranie lub
zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do niebezpiecznych
punktów będących pod napięciem lub inne niebezpieczeństwa. Wszelkie naprawy należy
powierzać wykwalikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego naprawę
wykwalikowanemu personelowi serwisu, gdy:

• został uszkodzony, przecięty lub przetarty przewód zasilający

• na produkt został wylany płyn

• produkt został wystawiony na działanie deszczu lub wody

• produkt został upuszczony lub uszkodzona została jego obudowa

• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę naprawy

• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Uwaga: Należy wyregulować tylko te elementy sterowania, które
obejmują instrukcje działania, ponieważ nieprawidłowa regulacja innych
elementów sterowania, może spowodować uszkodzenie i często wymaga
dodatkowej pracy wykwalikowanego technika w celu przywrócenia
normalnego działania produktu.

Polski

Miejsca zagrażające wybuchem

Urządzenie należy wyłączyć w miejscach zagrażających wybuchem i stosować się do
wszystkich znaków i instrukcji. Miejsca o atmosferze zagrażającej wybuchem, to miejsca,
gdzie zwykle znajdują się polecenia wyłączenia silnika pojazdu. Świece w takich miejscach
mogą spowodować wybuch lub pożar, a w rezultacie obrażenia ciała lub nawet śmierć.
Należy wyłączyć urządzenie w pobliżu składów, magazynów i miejsc dystrybucji; w
zakładach chemicznych; lub w miejscach wykonywania piaskowania Miejsca zagrożone
wybuchem są często, choć nie zawsze, wyraźnie oznaczone. Obejmują one pokłady
statków, urządzenia do transportu lub składowania chemikaliów, pojazdy napędzane gazem
(takim jak propan lub butan) i miejsca, gdzie powietrze zawiera chemikalia lub groźne
cząsteczki takie jak plewy, pył lub proszki metalu.

Dodatkowe informacje dotyczące bezpieczeństwa

Twoje urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je
trzymać poza zasięgiem małych dzieci.

Informacje dotyczące recyklingu urządzeń informatycznych

Firma Acer jest bardzo zaangażowana w ochronę środowiska i postrzega recycling, w formie
ratowania środowiska i usuwania zużytego sprzętu, jako jeden z głównych priorytetów rmy
w minimalizowaniu obciążenia środowiska.

Firma Acer jest świadoma wpływu prowadzonej działalności na środowisko i próbuje
zidentykować i zapewnić najlepsze procedury zmniejszania niekorzystnego wpływu na
środowisko swoich produktów.

Dalsze informacje oraz pomoc dotyczącą recyklingu, można uzyskać na stronie

internetowej:

https://www.acer-group.com/sustainability/en/our-products-environment.html
Dalsze informacje dotyczące funkcji i korzyści z naszych innych produktów, można uzyskać

pod adresem www.acer-group.com.

Instrukcje dotyczące usuwania

Po zużyciu nie należy usuwać tego urządzenia elektronicznego ze śmieciami
domowymi. Aby zminimalizować zanieczyszczenie i zapewnić maksymalną
ochronę środowiska należy stosować recykling. Dalsze informacje dotyczące
przepisów WEEE (Waste from Electrical and Electronics Equipment), można
uzyskać pod adresem https://www.acer-group.com/sustainability/en/our­products-environment.html

Oświadczenie dotyczące pikseli LCD

Wyświetlacz LCD został wyprodukowany przy pomocy wysoko precyzyjnej technologii.
Niemniej jednak czasami niektóre piksele mogą się przepalić, lub wyglądać jak czarne lub
czerwone kropki. Nie ma to wypływu na zapisane obrazy i nie świadczy o awarii.

Ten produkt został dostarczony z włączonym zarządzaniem zasilaniem:

• Po 5 minutach braku aktywności uaktywniany jest tryb uśpienia wyświetlacza.

• Wybudź monitor gdy znajduje się w trybie aktywnego wyłączenia, przesuń mysz lub

naciśnij dowolny przycisk na klawiaturze.

Wskazówki i informacje dotyczące wygodnego użytkowania

Wydłużone użytkowanie może powodować zmęczenie oczu i ból głowy. Długie godziny
pracy przed komputerem, narażają także użytkowników na obrażenia zyczne. Długie
okresy pracy, nieprawidłowa postawa, niewłaściwe nawyki pracy, stres, nieodpowiednie
warunki pracy, zdrowie osobiste i inne czynniki, znacząco zwiększają niebezpieczeństwo
obrażeń zycznych.

Niewłaściwe używanie komputera może spowodować zespół kanału nadgarstka, zapalenie
pochewki ścięgna, lub inne schorzenia mięśniowo-szkieletowe. Następujące objawy mogą
pojawić się w rękach, nadgarstkach, ramionach, barkach, szyi czy plecach:

• drętwienie, mrowienie lub pieczenie

• bóle, czy wrażliwość

• ból, opuchlizna, rwanie

• sztywność czy napięcie

• zimno lub słabość

Po wystąpieniu wymienionych objawów lub przy powtarzającym się lub utrzymującym
dyskomforcie i/lub bólu powiązanym z używaniem komputera należy jak najszybciej
skonsultować się z lekarzem i poinformować wydział zdrowia i bezpieczeństwa rmy.

Następujące części zawierają wskazówki dotyczące wygodnego używania komputera.

Polski

Znajdowanie wygodnego dla siebie miejsca

Znajdź wygodne dla siebie miejsce dopasowując kąt nachylenia monitora, używając
podnóżek lub podnosząc wysokość siedzenia dla zapewnienia maksymalnej wygody.
Należy wykorzystać następujące porady:

• należy unikać pozostawania zbyt długo w jednej pozycji

• należy unikać garbienia się i/lub zbytniego odchylania do tyłu

• co jakiś czas należy wstać i się przejść, aby uniknąć nadwrężenia mięśni nóg

Ochrona oczu

Długie patrzenie na ekran, niewłaściwe okulary czy szła kontaktowe, odbicie światła od
monitora, zbyt jasno oświetlone pomieszczenie, źle wyregulowany ekran, zbyt małe litery na
ekranie czy słaby kontrast wpływają na przemęczenie oczu. Poniżej znajdują się porady, jak
zmniejszyć zmęczenie oczu.

Oczy

Polski

• Należy często wykonywać przerwy, aby odpoczęły oczy.

• Należy regularnie odwracać oczy od monitora i skierować oczy na wybrany odległy
punkt.

• Należy często mrugać by nawilżać oczy.

Wyświetlacz

• Ekran powinien być czysty.

• Głowa powinna być nieco wyżej niż monitor, aby podczas patrzenia na środek ekranu

wzrok był skierowany lekko w dół.

• Należy wyregulować jasność i ostrość obrazu, aby zapewnić łatwe czytanie.

• Należy wyeliminować odbijanie się światła poprzez:

• ustawienie wyświetlacza bokiem do okna czy dowolnego źródła światła

• zminimalizowanie oświetlenia pomieszczenia, poprzez zawieszenie zasłon czy

żaluzji

• używanie światła pomocniczego

• dostosowanie kąta nachylenia ekranu

• używanie ltra zabezpieczenia przed odbiciami

• zainstalowanie osłony, takiej jak np. daszek z kartonu zawieszony na górnej

krawędzi wyświetlacza

• Należy unikać ustawiania wyświetlacza pod nienaturalnym kątem w odniesieniu do
kierunku patrzenia.

• Należy unikać patrzenia przez dłuższy czas na takie źródła światła, jak otwarte okno itp.

Rozwijanie dobrych nawyków pracy

Aby praca na komputerze była bardziej relaksująca i efektywna, należy wyrobić następujące

nawyki:

• Należy robić częste krótkie przerwy.

• Należy wykonywać ćwiczenia rozciągające.

• Należy wychodzić na świeże powietrze, tak często jak jest to możliwe.

• Należy ćwiczyć regularnie, aby utrzymać sprawność ciała.

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221

And,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20044 Arese (MI), Italy
Tel: [phone] ,Fax: [phone]
www.acer.it

Product: LCD Monitor
Trade Name: Acer
Model Number:
SKU Number:

We, Acer Incorp
conformity with the relevant Union harmonization legislations as below Directive and following harmonized
standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

EN 55032:2015+A11:2020 Class B
EN 61000-3-3:2013+A1:2019-3-

LVD Directive: 2014/35/EU

EN 62368-1: 2014+A11:2017

RoHS Directive: 2011/65/EU

EN IEC 63000: 2018

ErP Directive: 2009/125/EC

Regulation (EU) 2019/2021;EN50564:2011;EN62087

Year to begin affixing CE marking: 2023.

orated, hereb y declare under our sole responsibility that the product described above is in

RS272
RS272 xxxxxx
(“x” = 0~9, a ~ z, A ~ Z, or blank)

EN 55035:2017+A11:2020
EN 61000-3-2:2014 Class D

Polski

_______________________________

RU Jan / Sr. Manager
Acer Incorporated (New Taipei City)

Jun.30,2023

Date

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A.
Tel : [phone]

Polski

Fax : [phone]

Federal Communications Commission Supplier's

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired

operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor

Model Number: RS272

Suite 1500

www.acer.com

SKU Number:

Name of Responsible Party: Acer America Corporation

Address of Responsible
Party:

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

RS272 xxxxxx

(“x” = 0~9, a ~ z, or A ~ Z)

333 West San Carlos St.
Suite 1500
San Jose, CA 95110
U. S. A.

Informacje dotyczące bezpieczeństwa użytkownika i
wygody obsługi 3

Instrukcje bezpieczeństwa 3
Specjalne uwagi dotyczące monitorów LCD 3
Czyszczenie monitora 3

Dostępność 4
Bezpieczne słuchanie 4
Ostrzeżenia 4
Zasilanie prądem elektrycznym 4
Naprawa produktu 5
Miejsca zagrażające wybuchem 6
Dodatkowe informacje dotyczące bezpieczeństwa 6
Informacje dotyczące recyklingu urządzeń
informatycznych 6
Instrukcje dotyczące usuwania 6
Oświadczenie dotyczące pikseli LCD 7
Wskazówki i informacje dotyczące wygodnego
użytkowania 7
Znajdowanie wygodnego dla siebie miejsca 7
Ochrona oczu 8

Rozwijanie dobrych nawyków pracy 8
Federal Communications Commission Supplier's
Declaration of Conformity 10

Rozpakowanie 12
REGULACJA POZYCJI EKRANU 13
Podłączanie adaptera i przewodu zasilającego prądu

zmiennego 14
Oszczędzanie energii 14

DDC (Display Data Channel [Kanał wyświetlania
danych]) 15

19-pinowy kabel sygnałowy kolorowego

wyświetlacza 15

15-pinowy kabel sygnałowy kolorowego

wyświetlacza 16

Tabela standardowego taktowania 17
Instalacja 18
Elementy sterowania użytkownika 19

Zewnętrzne elementy sterowania 19
Używanie menu skrótów 20

Rozwiązywanie problemów 28

Tryb VGA IN/HDMI1.4 (Opcjonalny) 28

Polski

Zawartość

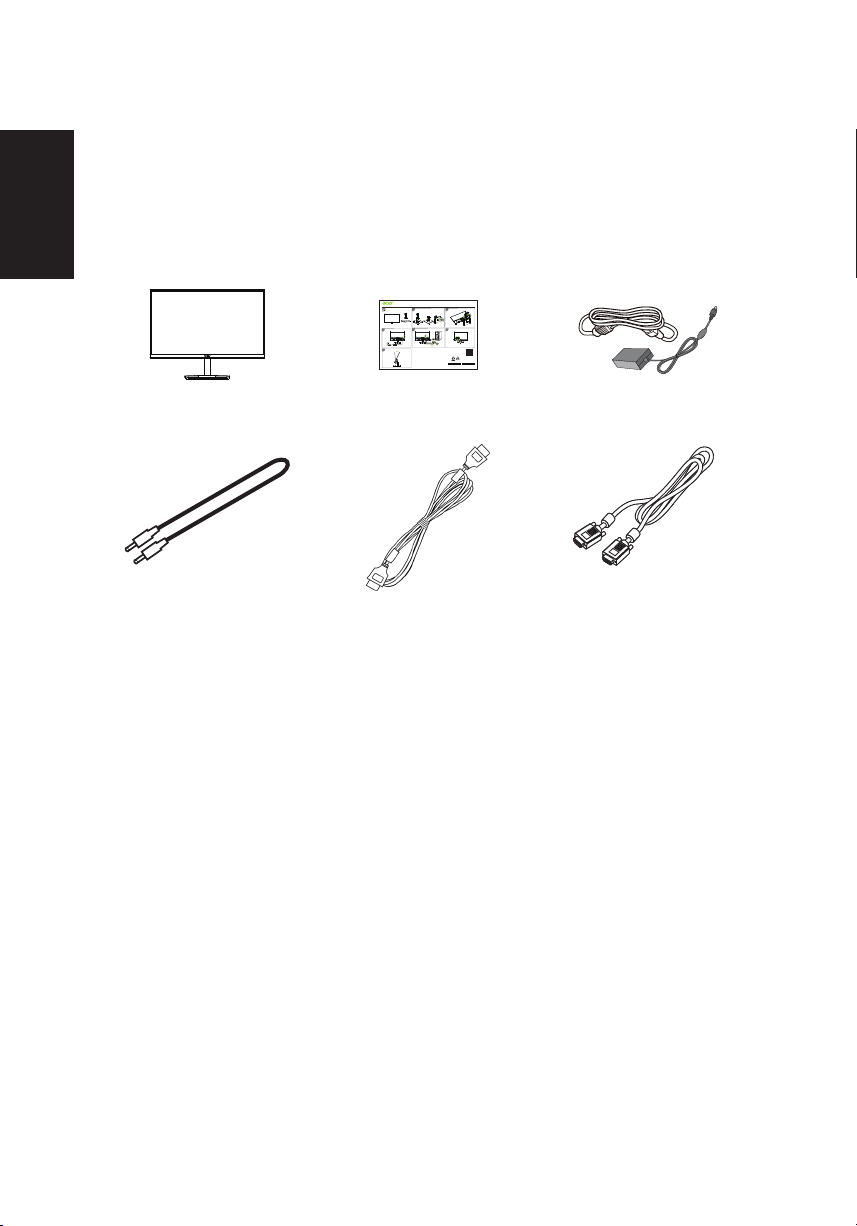

Rozpakowanie

Należy sprawdzić, czy wymienione poniżej części znajdują się w opakowaniu oraz
zachować opakowanie na wypadek transportu monitora w przyszłości.

Polski

Monitor LCD

Kabel audio

(Opcjonalny)

Instrukcja szybkiego

uruchomienia

RS272

21

4

3

6

5

D-SUB

HDMI

Audio in

-5° ~ 20°

Product Information for EU Energy

https://www.acer.com

Q41G27M678634AMU.V0R00.001

Kabel HDMI1.4

(Opcjonalny)

AC/DC Adapter

Kabel VGA

(Opcjonalny)

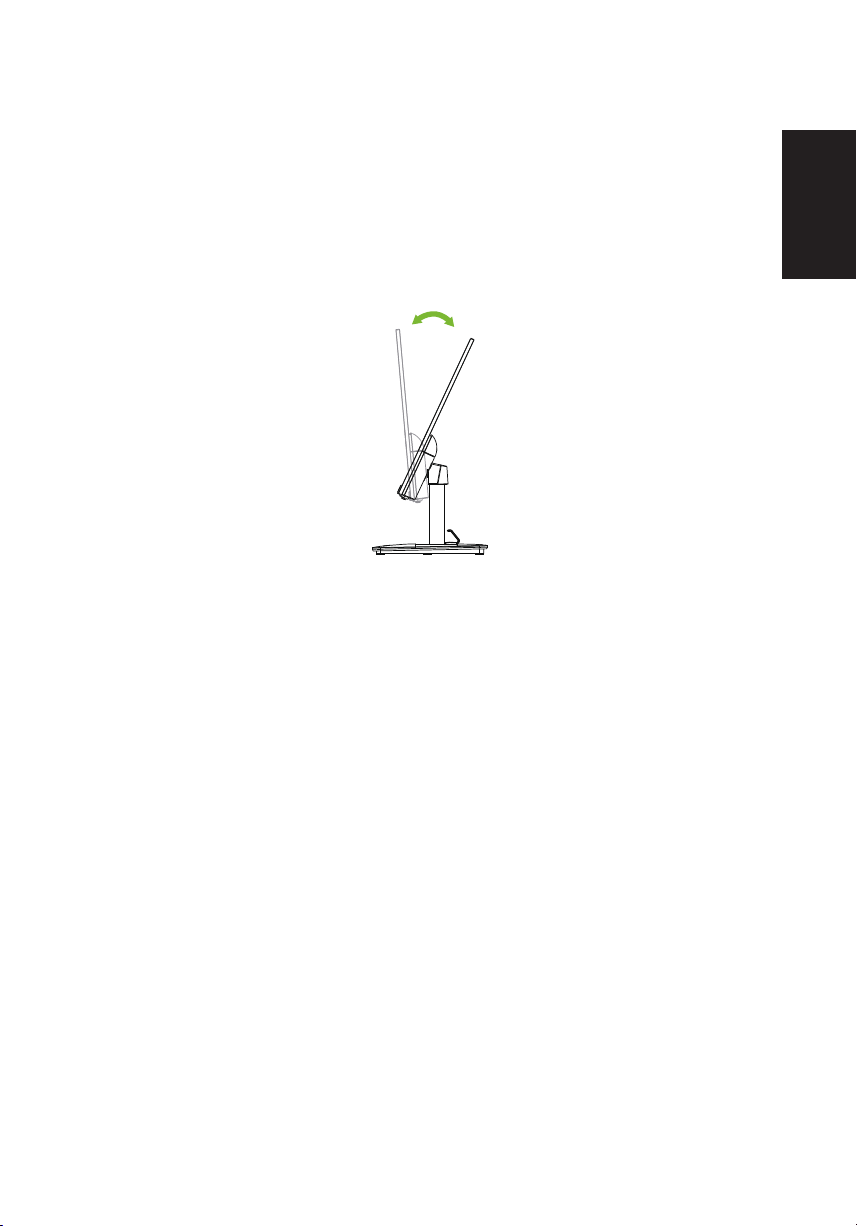

REGULACJA POZYCJI EKRANU

Aby uzyskać najlepszą pozycję widzenia, można dopasować nachylenie monitora.

• Nachylanie

Sprawdź ilustrację poniżej, jako przykład zakresu nachylania.
Tylko w najwyższym punkcie, można uzyskać dla kąta podniesienia nachylenie 20 stopni.

-5° ~ 20°

Polski

Podłączanie adaptera i przewodu zasilającego prądu zmiennego

• Najpierw należy sprawdzić, czy używany przewód zasilający jest odpowiedniego typu

dla danego regionu.

• Monitor ten jest wyposażony w uniwersalny zasilacz umożliwiający działanie z

Polski

napięciem prądu zmiennego 100/120V lub 220/240V. Żadne modykacje użytkownika
nie są konieczne.

• Podłącz jeden koniec przewodu zasilającego prądu zmiennego do adaptera, a drugi do
gniazdka prądu zmiennego.

• W przypadku urządzeń zasilanych prądem zmiennym 120 V:
Należy używać zestaw przewodów zgodnych z UL, przewodu typu SVT oraz wtyczki
10A/125V.

• W przypadku urządzeń zasilanych prądem zmiennym 220/240 V:
Należy stosować zestaw przewodów zawierających przewód H05VV-F oraz wtyczkę
10A/250V. Zestaw przewodów powinien posiadać odpowiednie atesty bezpieczeństwa
dla kraju, w którym urządzenie będzie instalowane.

Oszczędzanie energii

Monitor zostanie przełączony do trybu „oszczędzanie energii” przez sygnał sterujący z
kontrolera wyświetlania, co jest wskazywane bursztynowym światłem LED zasilania.

Stan Światło LED

Włączone Niebieska

Tryb oszczędzania

energii

Bursztynowa

Stan oszczędzania energii będzie się utrzymywał do momentu otrzymania sygnału z karty
gracznej lub uaktywnienia klawiatury lub myszy. Czas przywrócenia ze stanu aktywnego
wyłączenia do stanu włączenia wynosi około 3 sekund.

DDC (Display Data Channel [Kanał wyświetlania danych])

Aby ułatwić instalację, gdy używany system wspiera protokół DDC, monitor obsługuje plug­and-play. Protokół DDC jest protokołem komunikacji, dzięki któremu monitor automatycznie
informuje system o swoich możliwościach, przykładowo o obsługiwanych rozdzielczościach
oraz odpowiednich częstotliwościach odświeżania. Monitor ten jest zgodny ze standardem
DDC2B.

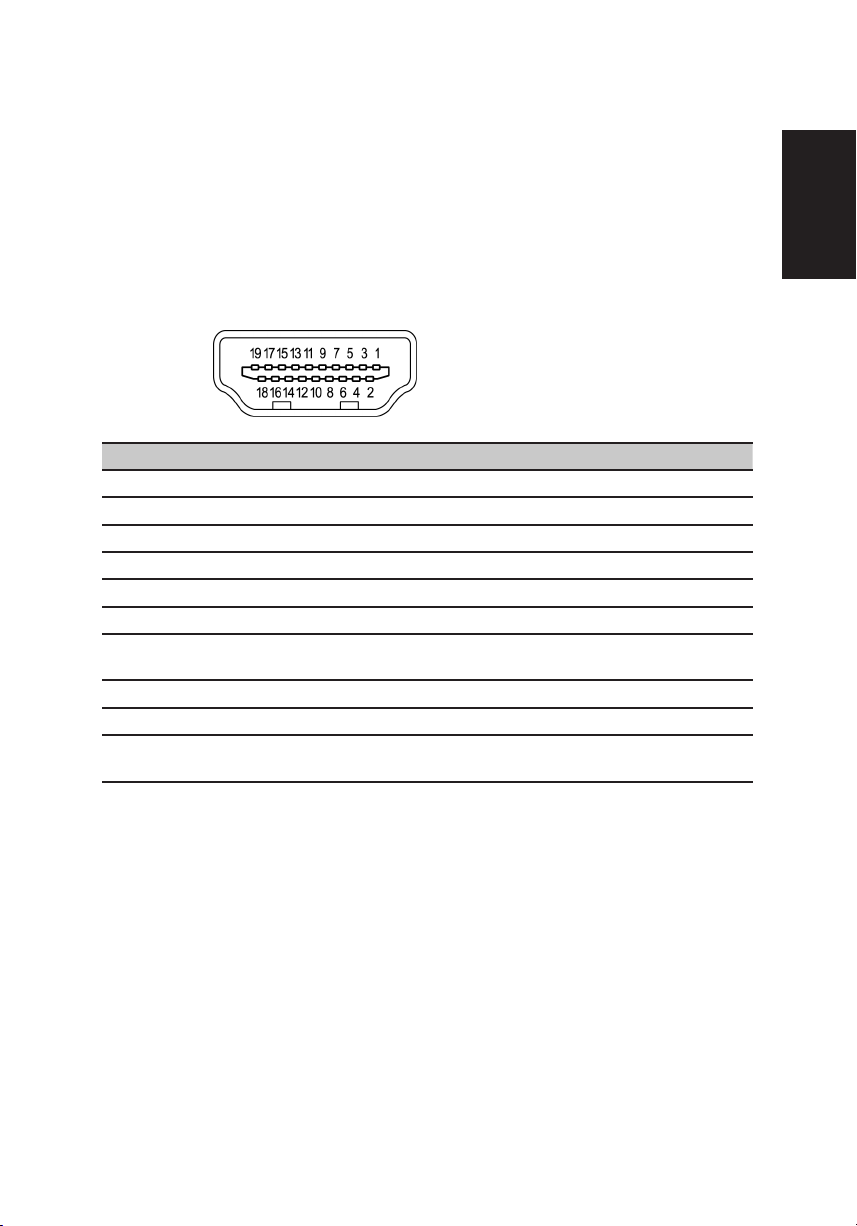

19-pinowy kabel sygnałowy kolorowego wyświetlacza

Nr PINU Opis Nr PINU Opis

1 TMDS Dane 2+ 2 TMDS Dane 2 Ekran
3 TMDS Dane 2- 4 TMDS Dane 1+

5 TMDS Dane 1 Ekran 6 TMDS Dane 1­7 TMDS Dane 0+ 8 TMDS Dane 0 Ekran
9 TMDS Dane 0- 10 TMDS Zegar+

11 TMDS Zegar Ekran 12 TMDS Zegar -

13 CEC 14

15 SCL 16 SDA
17 Masa DDC/CEC 18 Zasilanie +5V

Wykrywanie bez wyłączania (Hot

19

Plug Detect)

Zarezerwowany (niepodłączony
w urządzeniu)

Polski

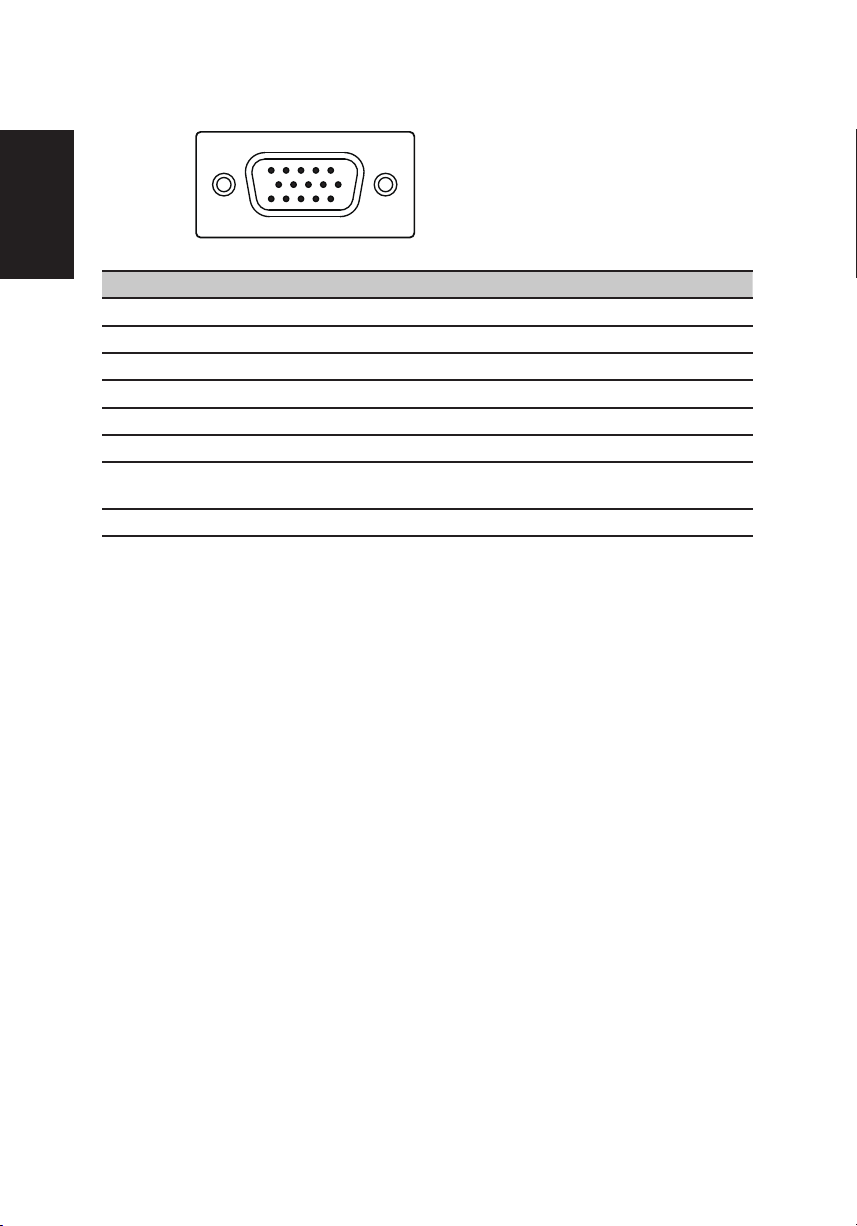

15-pinowy kabel sygnałowy kolorowego wyświetlacza

1 5

6

11

10

15

Polski

Nr PINU Opis Nr PINU Opis

1 Czerwona 9 +5V
2 Zielona 10 Uziemienie logicznego
3 Niebieska 11 Uziemienie monitora

4 Uziemienie monitora 12 DDC - dane transmisji szeregowej
5 DDC - powrót 13 Synchronizacja pozioma
6 Uziemienie R 14 Synchronizacja pionowa

7 Uziemienie G 15

8 Uziemienie B

DDC - zegar transmisji

szeregowej

Tabela standardowego taktowania

TRYB VESA

TRYB Rozdzielczość

1 VGA 640x480 60Hz
2 MAC 640x480 66.66Hz
3 VESA 720x400 70Hz
4 SVGA 800x600 56Hz
5 SVGA 800x600 60Hz
6 SVGA 800x600 72Hz
7 SVGA 800x600 75Hz
8 XGA 1024x768 60Hz
9 XGA 1024x768 70Hz

10

11

12

13 VESA

14 WXGA

15 WXGA+

16 WSXGA+

17 UXGA

18 UXGA

19 UXGA

VESA 1152x864 75Hz
SXGA 1280x1024 60Hz
SXGA 1280x1024 75Hz

1280x720 60Hz
1280x800 60Hz
1440x900 60Hz
1680x1050 60Hz
1920x1080 60Hz
1920x1080 75Hz
1920x1080 100Hz(HDMI)

Polski

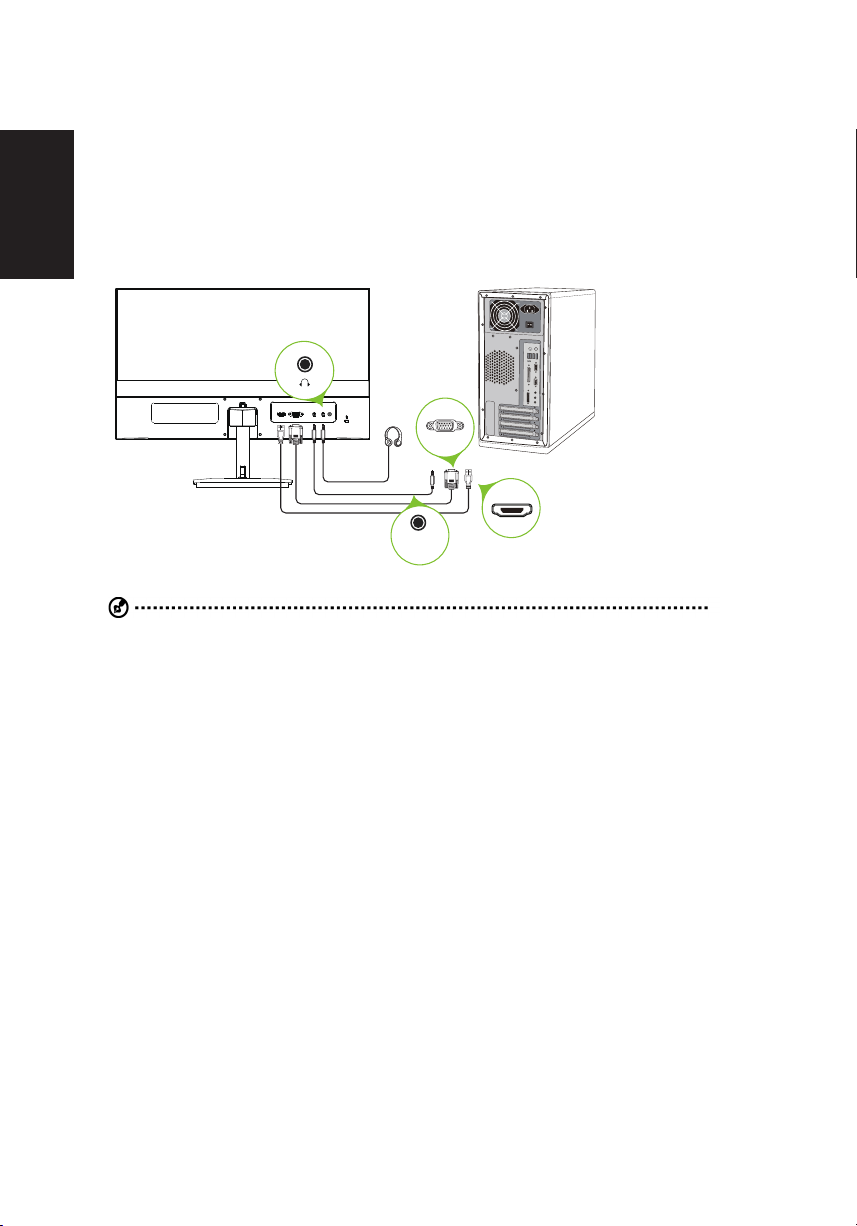

Instalacja

1. Wyłącz komputer i odłącz przewód zasilający komputera.

2. Podłącz kabel sygnałowy do gniazda wejścia VGA i/lub HDMI1.4 (opcjonalne) monitora i do gniazda wyjścia VGA i/
lub HDMI1.4 (opcjonalne) karty gracznej komputera. Dokręć śruby radełkowane na złączu kabla sygnałowego.

3. Opcjonalne: Podłącz gniazdo wejścia audio (AUDIO IN) monitora LCD i port wyjścia liniowego komputera kablem
audio.

4. Włóż kabel zasilania monitora do portu zasilania z tyłu monitora.

5. Podłącz zasilacz i przewód zasilający do monitora, a następnie do prawidłowo uziemionego gniazda zasilania prądu

Polski

zmiennego.

VGA IN

AUDIO IN

Uwaga: Wyjście audio jest dostępne tylko w modelu z wyjściem audio. Dodatkowe instrukcje znajdują się w
podręczniku użytkownika.

HDMI

Elementy sterowania użytkownika

4

2

1

3

5

X

Zewnętrzne elementy sterowania

Polski

1 Przycisk zasilania Włączanie/wyłączanie monitora. Niebieskie światło wskazuje

2 Przycisk funkcji

/

3 Przycisk funkcji

/

4 Przycisk funkcji

/

5 Przycisk funkcji

/

włączenie zasilania. Bursztynowe światło wskazuje tryb oczekiwania/
oszczędzania energii.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji hotkey1 (przycisk skrótu 1).

b. Przy aktywnym menu funkcji, naciśnij ten przycisk, aby zobaczyć

podstawowe informacje dotyczące monitora oraz bieżące źródło
sygnału wejścia albo wyzerować do ustawień fabrycznych
ustawienia użytkownika dotyczące koloru.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji hotkey2 (przycisk skrótu 2).

b. Przy aktywnym menu funkcji, naciśnij ten przycisk w celu wyboru

trybu scenariusza lub trybu gry.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji Input select (Wybór wejścia).

b. Przy aktywnym menu funkcji, ten przycisk umożliwia zamknięcie

OSD.

a. Naciśnij, aby wyświetlić

przejść do następnej funkcji w menu funkcji.

b. Pojedynczy przycisk przełączania z tyłu monitora działa jak

joystick. W celu przesunięcia kursora wystarczy nacisnąć przycisk
w jednym z czterech kierunków. Naciśnij ten przycisk, aby wybrać
wymaganą opcję. Kolor jasnoszary wskazuje działanie. Kolor
ciemnoszary wskazuje brak działania.

stronę główną

. Naciśnij ponownie, aby

VESA AMD FreeSync (HDMI):

Umożliwia dynamiczną regulację szybkości odświeżania wyświetlania przez kartę graczną z obsługą
VESA AMD FreeSync w oparciu o szybkości klatek z typową zawartością w celu uzyskania wyświetlania
efektywnego energetycznie, wirtualnie pozbawionego zacięć i o niskim opóźnieniu.

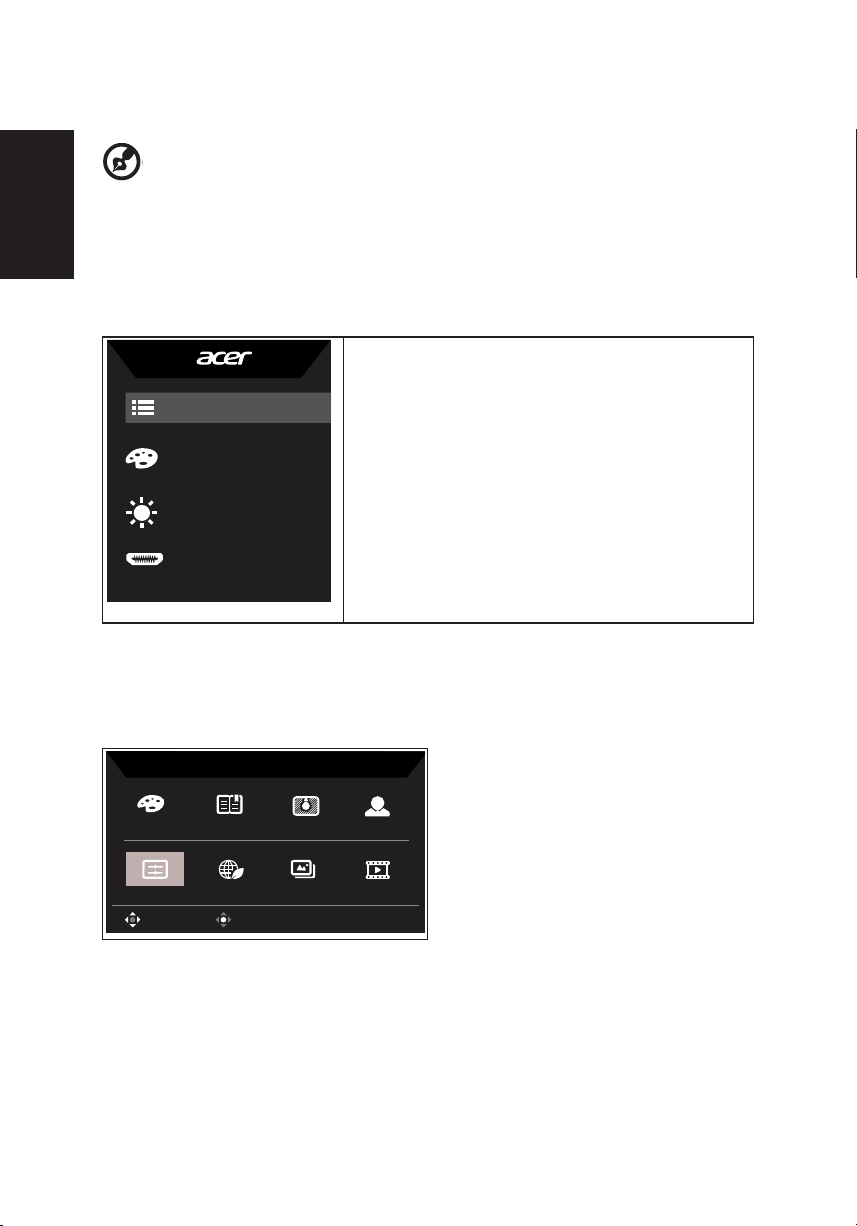

Używanie menu skrótów

Brightness

30

Input

HDMI

Mode
sRGB

Menu

sRGB

Reading

Darkroom

User

Movie

Graphics

ECO

Standard

Modes

OK

Move

-------------------------------------------------------------------------------------------------------------

Uwaga: Następujące treści służą wyłącznie jako ogólne odniesienie. Rzeczywiste
dane techniczne produktu mogą być inne.

OSD (menu ekranowe), może być wykorzystane do regulacji ustawień monitora LCD.
Naciśnij przycisk MENU, aby otworzyć OSD. OSD można użyć do regulacji jakości obrazu,

Polski

pozycji OSD i ustawień ogólnych. W celu uzyskania ustawień zaawansowanych, sprawdź
następująca stronę:

Strona główna

1. Przycisk skrótu 1
Modes (Tryby), Brightness (Jasność),
Volume (Głośność), Gamma, Contrast
(Kontrast), Low Blue Light (Niskie
niebieskie światło), Over Drive, VRB

Przycisk skrótu1 (domyślnie: Tryb Standard (Standardowy))

Do wyboru trybu scenariusza (sRGB, Reading (Czytanie), Darkroom (Ciemne
pomieszczenie), User (Użytkownika), Standard (Standardowy), ECO, Graphics (Graka),
Movie (Film))

2. Przycisk skrótu 2

Modes (Tryby), Brightness (Jasność),
Contrast (Kontrast), Volume (Głośność),
Gamma, Low Blue Light (Niskie
niebieskie światło), Over Drive, VRB

3. Przycisk skrótu 3

Przycisk skrótu przełączania wejścia

4. Menu główne

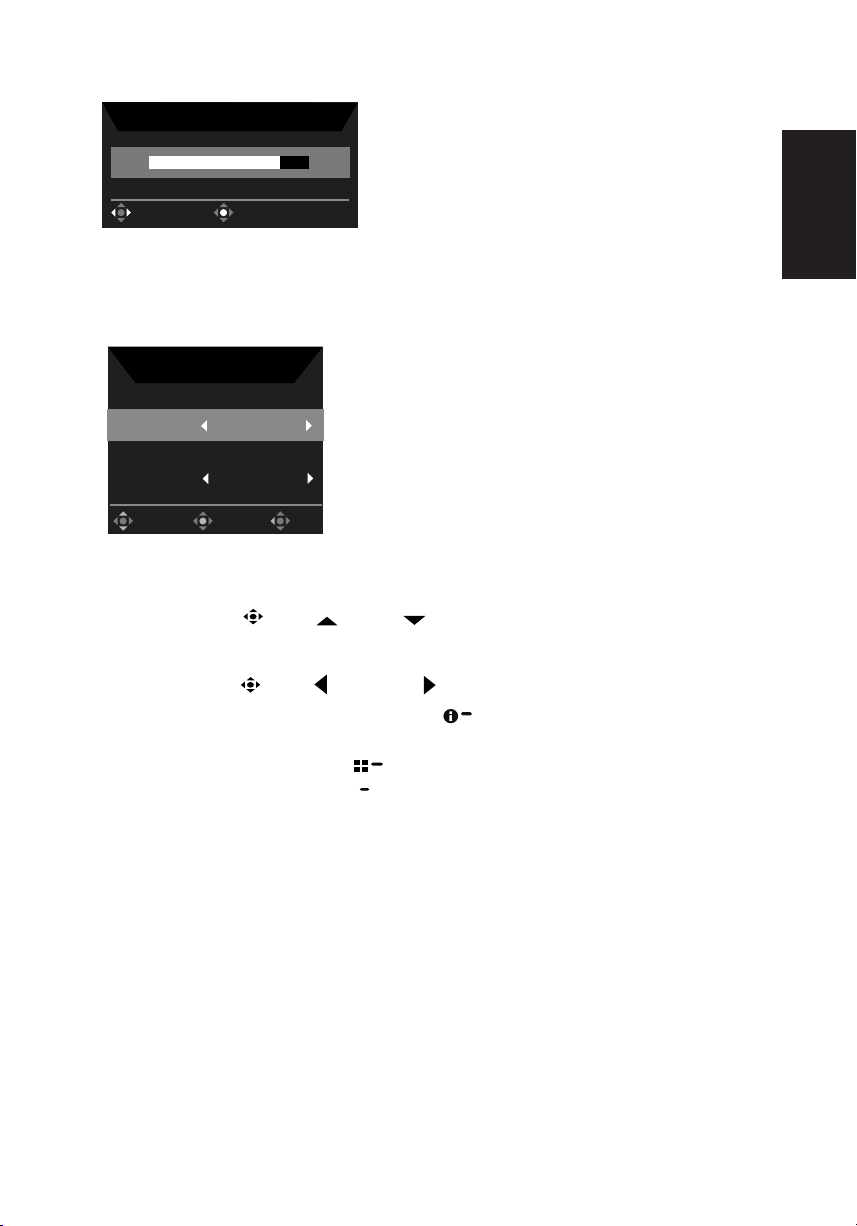

Przycisk skrótu2 (domyślnie: Brightness (Jasność))

Otwórz element sterowania Brightness (Jasność) i wybierz preferowane ustawienie jasności.
Po wykonaniu, naciśnij joystick aby zapisać ustawienia i zamknąć bieżącą stronę.

Brightness

Input

HDMI

Auto Source

On

OK

Move

Exit

Input

80

Adjust

OK

Wybieranie input (wejścia)

Otwórz Input control (Sterowanie wejściem) i wybierz VGA IN, HDMI1.4 lub Auto Source
(Automatyczny wybór źródła). Po wykonaniu, naciśnij joystick aby zamknąć bieżącą stronę i
zapisać.

Menu główne

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przełącz joystick
Następnie przełącz w prawo, aby przejść do regulowanego elementu i naciśnij joystick w

celu jego wprowadzenia.

3. Przesuń joystick

Information Hot Key (Przycisk skrótu informacji)

Reset (Resetuj).

Modes Hot Key (Przycisk skrótu trybów) : Do zmiany menu Modes Hot Key (Przycisk skrótu trybów).

Exit Hot Key (Przycisk skrótu wyjścia) X: Opuszczenie bieżącej strony z zapisem.

w górę lub w dół

w lewo

lub w prawo w celu regulacji skal przesuwnych.

, aby w OSD wybrać Picture (Obraz).

: Pokazuje informacje o monitorze i funkcję

Polski

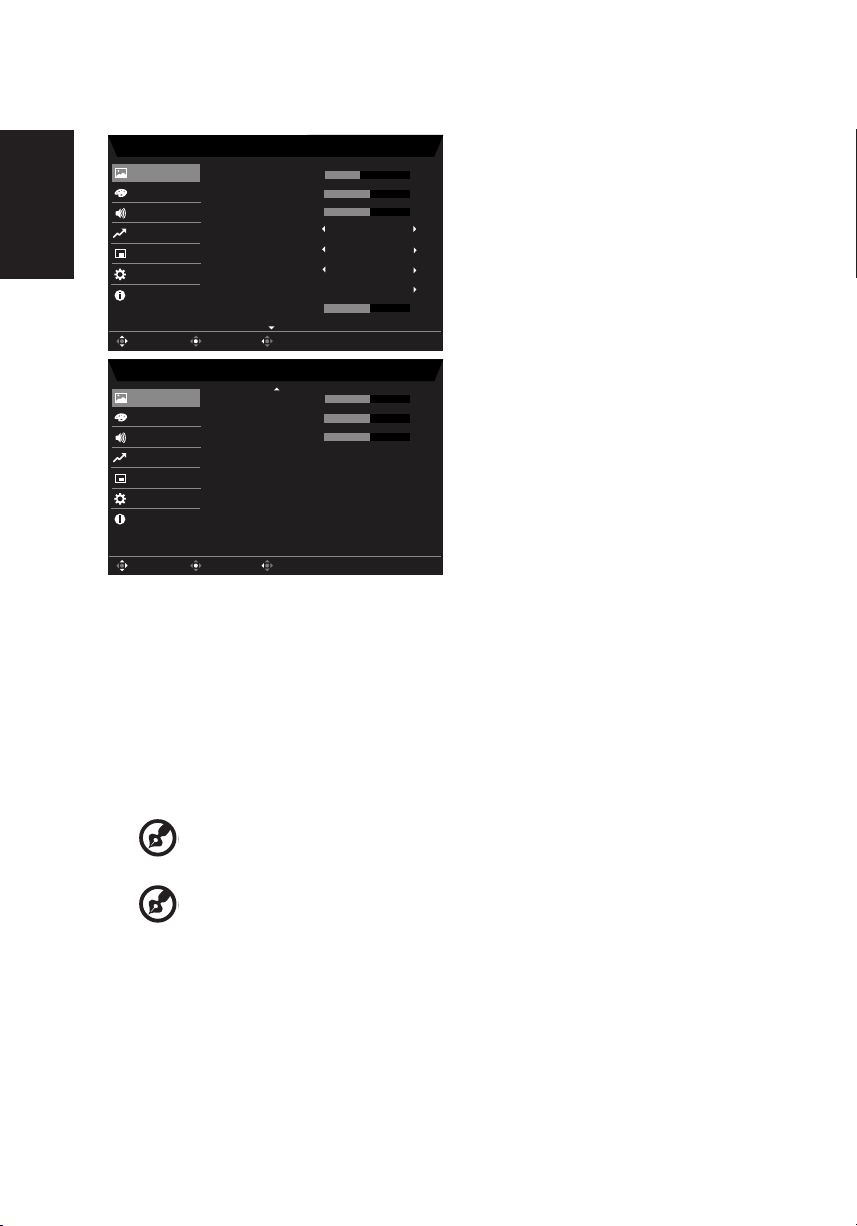

Picture (Obraz)

Polski


Color

Audio

Performance

OSD

System

Informa�on

Move


Color

Audio

Performance

OSD

System

Informa�on

Brightness

Contrast

Black Boost

Low Blue Light

ACM

Super Sharpness

Auto Config

H.Posi�on

Enter

V.Posi�on

Focus

Clock

Mode - sRGB

Mode - sRGB

30

50

5

Standard

Off

Off

50

Exit

50

50

50

Move

Enter

Exit

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Picture (Obraz) w menu OSD. Następnie
przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij
joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Menu Picture (Obraz) może być używane do regulacji Brightness (Jasność), Contrast
(Kontrast), Black Boost (Wzmocnienie czerni), Low Blue Light (Niskie niebieskie
światło), ACM i Super Sharpness (Super ostrość), Auto Cong (Automatyczna
konguracja), H. Position (Pozycja w poziomie), V. Position (Pozycja w pionie), Focus
(Ostrość) i Clock (Zegar).

5. Brightness (Jasność): Wyreguluj jasność w zakresie 0 do 100.

-----------------------------------------------------------------------------------------------------------

Uwaga: Regulacja zrównoważenia pomiędzy jasnymi i ciemnymi odcieniami.

6. Contrast (Kontrast): Regulacja kontrastu w zakresie 0 do 100.

-----------------------------------------------------------------------------------------------------------

Uwaga: Ustawienie stopnia różnicy pomiędzy ciemnymi i jasnymi obszarami.

7. Black Boost (Wzmocnienie czerni): Regulacja poziomu czerni w zakresie 0 do 10.
Poprawienie odcieni poprzez zwiększenie jasności bez zmiany jaśniejszych odcieni.

8. Low Blue Light (Niskie niebieskie światło): Wyświetlacz wykorzystuje roztwór niskiego
niebieskiego światła. Domyślne ustawienie (Low Blue) Light=Standard, Poziom 1,
Poziom 2, Poziom 3, Poziom 4).

9. ACM: Włączenie lub wyłączenie ACM.

Uwaga: Ustawienie na “On (Wł.)”, będzie oparte na bieżącym ekranie do dynamicznej regulacji

kontrastu.

10. Super Sharpness (Super ostrość): Włączenie lub wyłączenie technologii Super

Sharpness (Super ostrość). Technologia Super Sharpness (Super ostrość), może
symulować wysokiej rozdzielczości obrazy, poprzez wzmocnienie gęstości pikseli
oryginalnego źródła, aby obrazy były bardziej ostre i wyraźne.

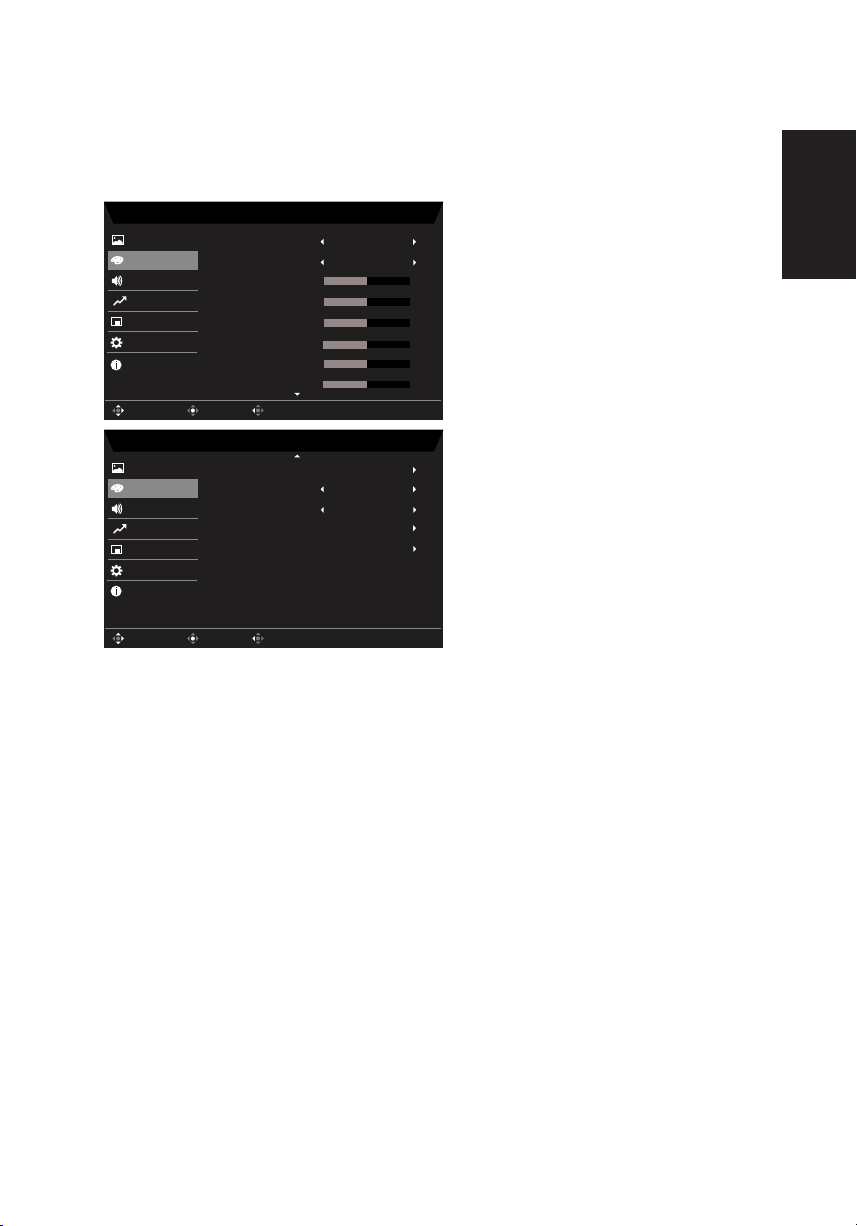

Color (Kolor)

Mode - sRGB


Color

Audio

Performance

OSD

System

Informa�on

Move


Color

Audio

Performance

OSD

System

Informa�on

Gamma

Color Temp.

R Gain

G Gain

B Gain

R Bias

G Bias

B Bias

Enter

Modes

sRGB Mode

Grayscale Mode

6-axis Hue

6-axis Saturate

2.2

Warm

50

50

50

50

50

50

Exit

Mode - sRGB

Off

Off

Polski

Move

Enter

Exit

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Color (Kolor) w menu OSD. Następnie
przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij
joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Tryb Gamma umożliwia regulację tonacji luminancji. Domyślna wartość to 2,2
(standardowa wartość dla Windows).

5. Color temperature (Temperatura barwowa): Domyślne ustawienie to ciepłe. Wybrać
można spośród Cool (Zimne), Normal (Normany) Warm (Ciepłe), Bluelight (Niebieskie
światło) lub User (Użytkownika).

6. Modes (Tryby): Do wyboru trybu scenariusza.

7. sRGB: Domyślne ustawienie to wyłączenie sRGB można włączyć lub wyłączyć w celu
lepszego dopasowania koloru do urządzeń peryferyjnych, takich jak drukarki i aparaty

cyfrowe.

8. Grayscale Mode (Tryb odcieni szarości): Do wyboru trybu odcieni szarości.

9. 6-axis Hue (6 osiowa barwa): Regulacja barwy kolorów red (czerwonego), Green
(zielonego), blue (niebieskiego), yellow (żółtego), magenta i cyan (cyjan).

10. 6-axis Saturate (6 osiowe nasycenie): Regulacja nasycenia kolorów red (czerwonego),
Green (zielonego), blue (niebieskiego), yellow (żółtego), magenta i cyan (cyjan).

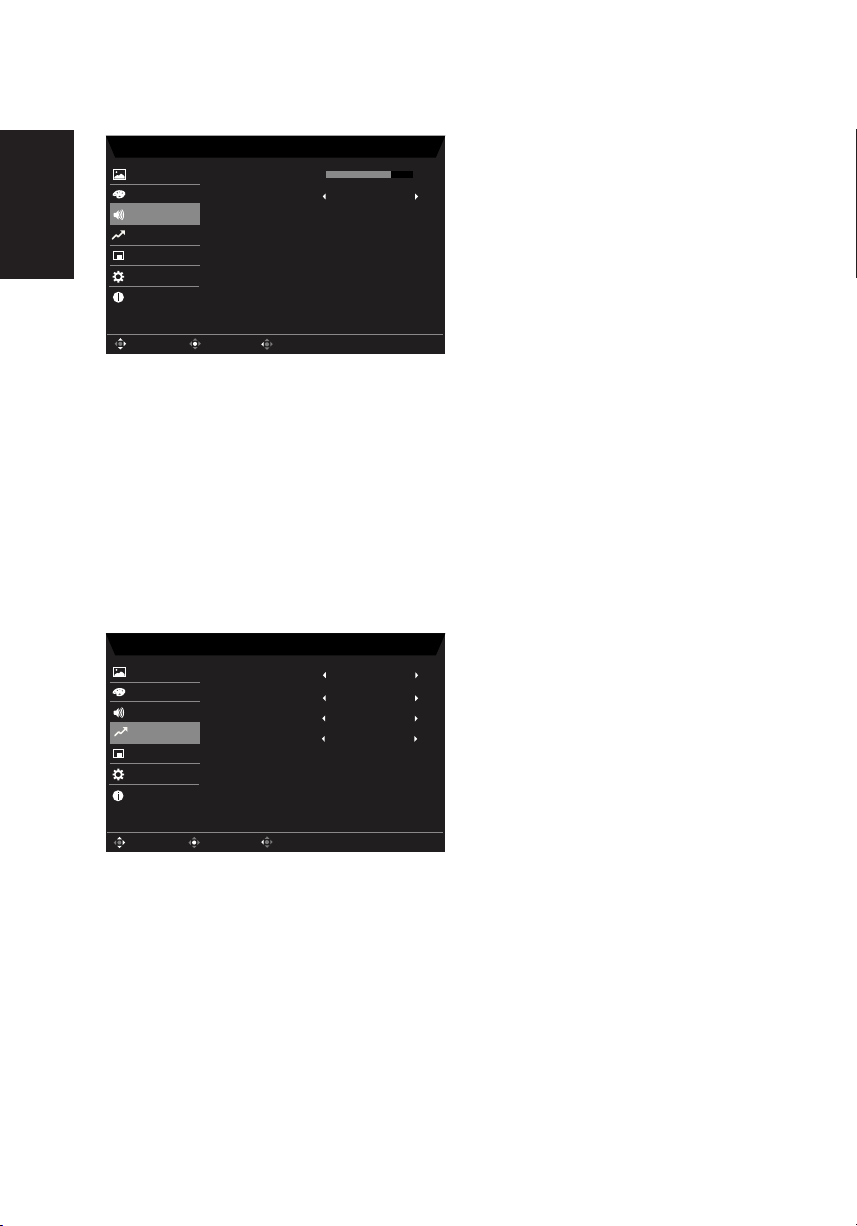

Audio

Mode - User

Polski


Color

Audio



OSD

System





Move

Volume

Mute

Enter

Exit

70



1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Audio w menu OSD. Następnie przesuń
w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick,
aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Volume (Głośność): Regulacja głośności

5. Mute (Wyciszenie): Do wyboru włączenia/wyłączenia wyciszenia.

Performance (Działanie)

Mode - User


Color

Audio



OSD

System





Move

Over Drive



VRB

Refresh Rate Num

Enter

Exit

Normal







1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Gaming (Granie) w menu OSD.
Następnie przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania
i naciśnij joystick, aby wejść w opcję regulacji.

3. Przełącz w lewo lub w prawo w celu sterowania funkcjami.

4. Over Drive: Wybierz Off (Wyłączony), Normal (Normalny) lub Extreme (Ekstremalny).

5. AMD FreeSync: Do wyboru włączenia/wyłączenia funkcji AMD FreeSync.

6. Refresh rate num (Szybkość odświeżania): Wyświetlenie na ekranie bieżącej szybkości
odświeżania.
Uwaga: Po ustawieniu AMD FreeSync na "On (Wł.)" można sprawdzić V Frequency

(Częstotliwość pionowa) w celu zmiany w OSD.

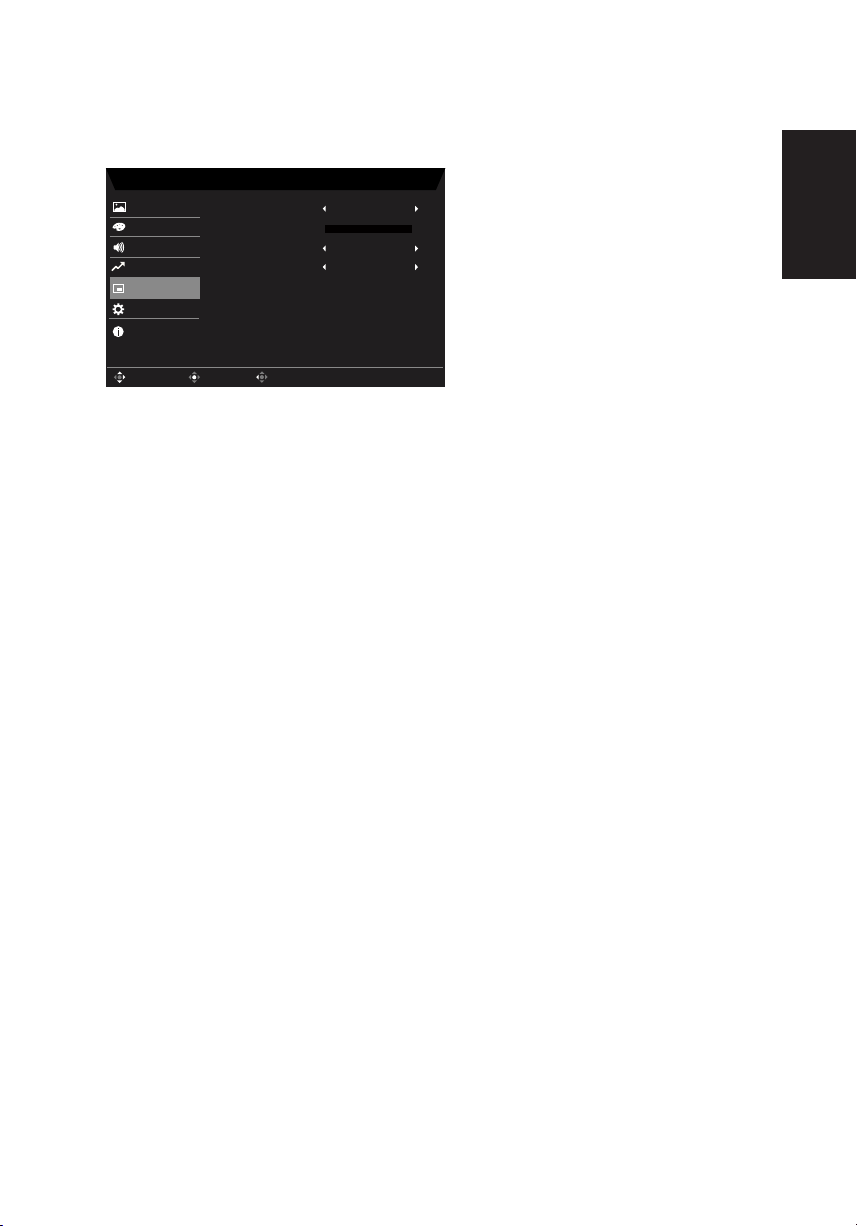

OSD

Mode - User

Enter

Language

OSD Timeout

Transparency

OSD Lock

Exit

English





10

• Ustaw OSD Lock (Blokada OSD) na "On (Wł.)" obok opcji OSD i naciśnij
"Enter", aby wykonać funkcję All Key lock (Blokada wszystkich przycisków).

• Na środku ekranu wyświetlony zostanie komunikat "OSD Locked (Zablokowane
OSD)".

• Kolor światła LED zmieni się z niebieskiego na pomarańczowy.

• Naciśnij dowolne miejsce ekranu przycisku, aby wywołać komunikat "OSD

Locked (Zablokowane OSD)".

• W normalnym stanie wyświetlania, naciśnij "Navi Key (Przycisk nawigacji)"
na środku, przez dłużej nić 3 sekundy, aby uruchomić funkcję "OSD Unlock
(Odblokowanie OSD)".

• Na środku ekranu wyświetlony zostanie komunikat "OSD Unlock (Odblokowanie
OSD)".

• Światło LED ponownie zacznie świecić niebieskim światłem.


Color

Audio

Performance

OSD

System





Move

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać OSD w menu OSD. Następnie przesuń
w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick,
aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Language (Język): Ustawienie języka menu OSD.

5. OSD timeout (Zakończenie czasu wyświetlania OSD): Regulacja opóźnienia przed
wyłączeniem menu OSD.

6. Transparency (Przezroczystość): Wybór przezroczystości podczas używania trybu gra.
Przezroczystość można ustawić na 0% (WYŁĄCZENIE), 20%, 40%, 60% lub 80%.

7. OSD Lock (Blokada OSD): Do wyboru włączenia/wyłączenia blokady OSD.

Uwaga:

OSD Locked (Zablokowane OSD):

OSD Unlocked (Odblokowane OSD):

Polski

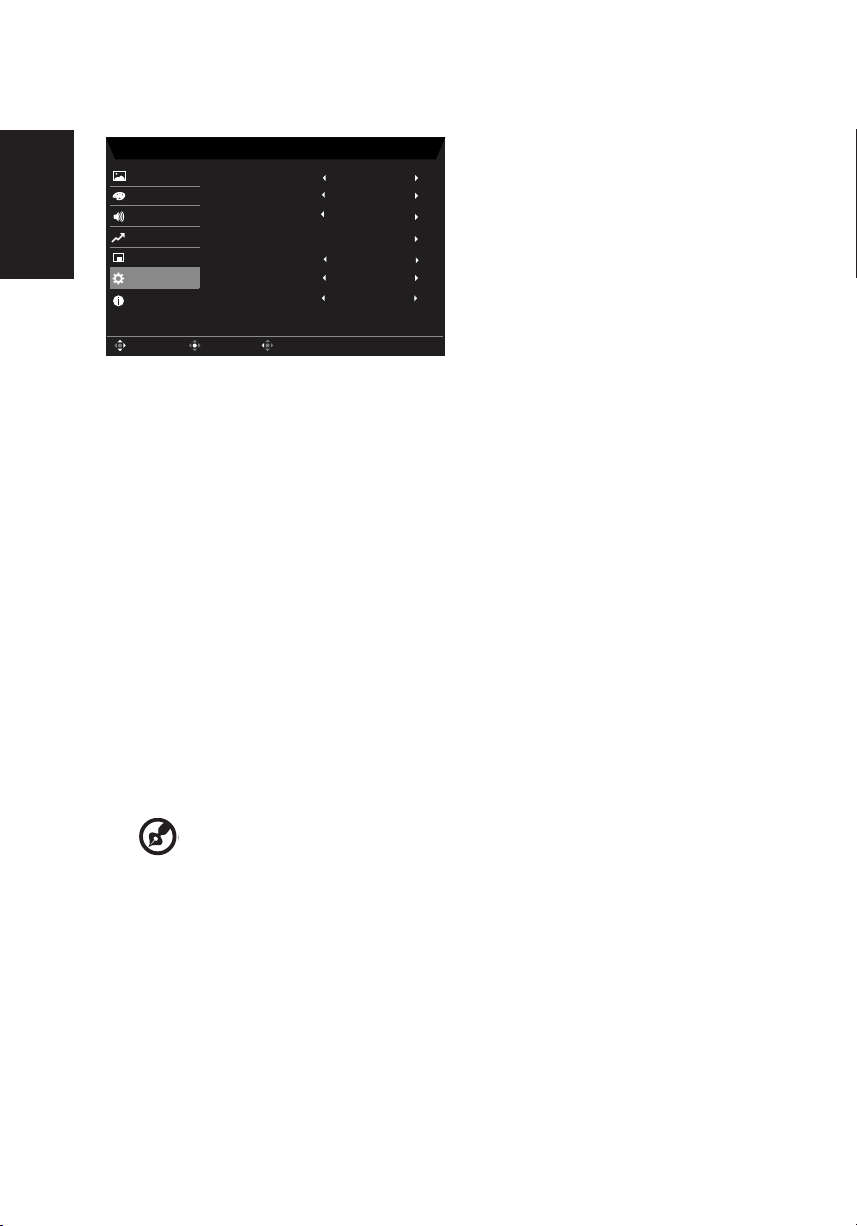

System

Mode - User

Polski


Color

Audio

Performance

OSD

System





Move

Input

Auto Source

Wide Mode

Hot Key Assignment

DDC/CI

HDMI Black Level

Quick Start Mode

Enter

Exit

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać System w menu OSD. Następnie
przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij
joystick, aby wejść w opcję regulacji.

3. Przełącz w lewo lub w prawo w celu sterowania funkcjami.

4. Input (Wejście): Wybierz źródło spośród VGA IN, HDMI1.4.

5. Auto Source (Automatyczny wybór): Domyślne ustawienie to “On (Wł.)”, zapewnia ono
obsługę automatycznego wyszukiwania kolejnych źródeł sygnału.
Uwaga: W obsługującej aplikacji należy ustawić Auto Source (Automatyczne źródło)
na “Off (Wył.)”.

6. Wide mode (Tryb Szeroki): Można wybrać używany współczynnik proporcji ekranu.
Dostępne opcje to Aspect (Współczynnik proporcji) i Full (Pełny).

7. Hot Key Assigment (Przypisanie przycisku skrótu): Wybór funkcji przycisku skrótu 1
[Modes (Tryby), Volume (Głośność), Brightness (Jasność), Gamma, Contrast (Kontrast),
Low Blue Light (Niskie niebieskie światło), Over Drive, VRB] i przycisku skrótu 2 [Modes
(Tryby), Volume (Głośność), Brightness (Jasność), Gamma, Contrast (Kontrast), Low
Blue Light (Niskie niebieskie światło), Over Drive, VRB].

8. DDC/CI: Umożliwienie wykonania ustawień monitora przez oprogramowanie
komputera PC.

-----------------------------------------------------------------------------------------------------------

Uwaga: DDC/CI, skrót od Display Data Channel/Command Interface, umożliwia
wysyłanie sygnałów sterowania monitorem przez oprogramowanie.

9. HDMI Black level (Poziom czerni HDMI): Wybierz, aby ustawić poziom czerni HDMI1.4.

10. Quick start mode (Tryb szybkiego uruchomienia): Wybierz Off (Wyłączenie) lub On
(Włączenie). Włącz, aby zwiększyć szybkość uruchamiania.

HDMI

Full

Normal

On

On



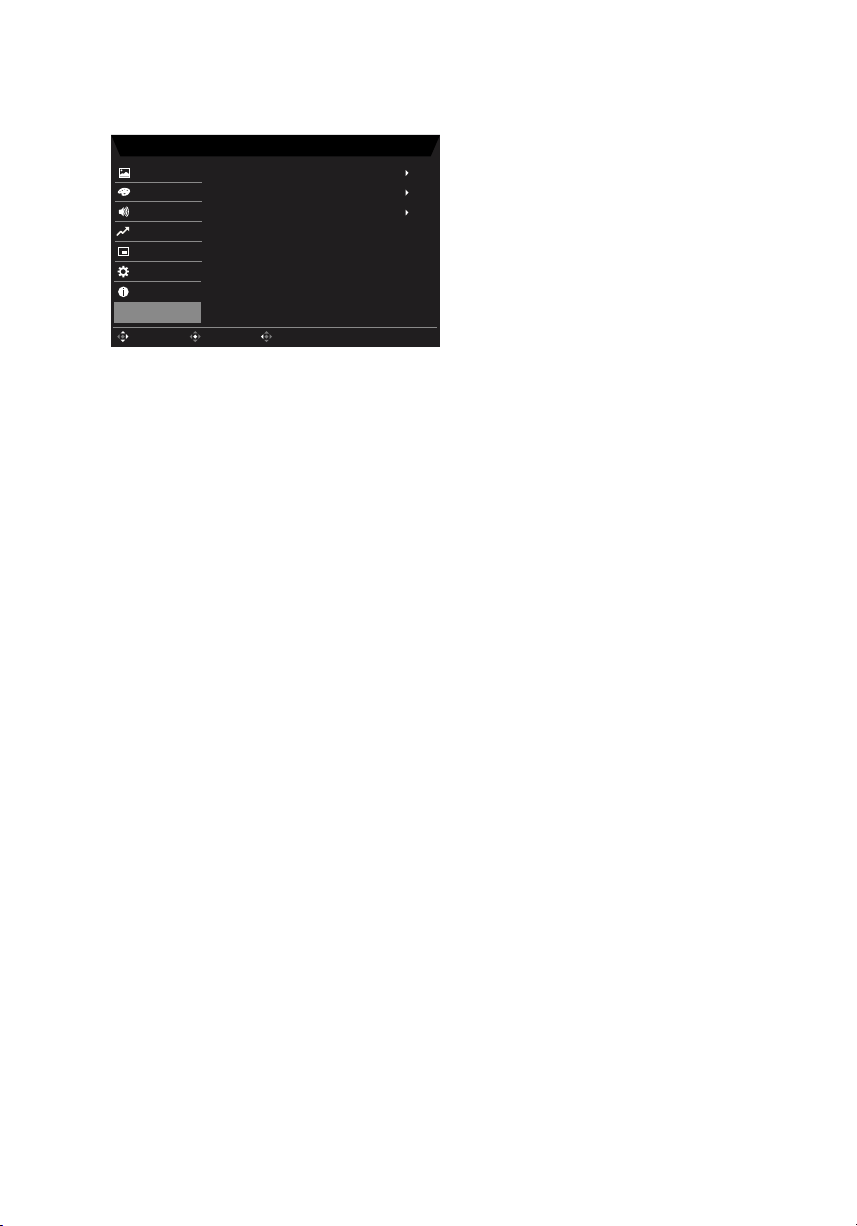

Save Setting to… (Zapisz ustawienia do...) (tylko tryb użytkownika)

Mode - User


Color

Audio

Performance

OSD

System





Move

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać "Save Setting to… (Zapisz ustawienia
do...)" w menu OSD. Następnie przesuń w prawo, aby przejść do wybranego elementu
celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Save Setting to Game mode (Zapisz ustawienia do trybu gier) Dostępne są trzy
deniowane przez użytkownika prole. Po określeniu ustawień odpowiadających
użytkownikowi, zapisz je, po czym system będzie mógł przywołać ustawienia w
przyszłości, po włączeniu trybu gier.

Mode: sRGB

Mode: Reading

Mode: Darkroom

Enter

Exit

Rozwiązywanie problemów

Przed wysłaniem monitora LCD do serwisu należy sprawdzić zamieszczoną poniżej listę,
aby ocenić, czy problem można rozwiązać samodzielnie.

Tryb VGA IN/HDMI1.4 (Opcjonalny)

Problem Stan LED Sposób naprawy

Brak obrazu Niebieska Przy pomocy menu OSD, zmień ustawienia

Wyłączona Sprawdź przełącznik zasilania.

Bursztynowa Sprawdź, czy kabel wideo jest prawidłowo

Uwaga: Monitor Acer jest przeznaczony do wyświetlania wideo i informacji wizualnych
uzyskanych z urządzeń elektronicznych.

jasności i kontrastu na maksymalne lub
przywróć ustawienia domyślne.

Sprawdź, czy przewód zasilający jest
prawidłowo podłączony do monitora.

podłączony z tyłu monitora.

Sprawdź, czy jest włączony system komputera
oraz, czy jest uaktywniony tryb oszczędzania

energii/oczekiwania.

Przy włączonej blokadzie OSD, światło stanu
LED ma kolor bursztynowy.
