Page 1
ЖК-монитор Acer
Руководство пользователя
Page 2
Copyright © 201. Acer Incorporated.
All Rights Reserved.
Acer LCD Monitor User's Guide
Original Issue: 0/201
Changes may be made periodically to the information in this publication without obligation
to notify any person of such revisions or changes. Such changes will be incorporated in new
editions of this manual or supplementary documents and publications. This company makes
no representations or warranties, either expressed or implied, with respect to the contents
hereof and specifically disclaims the implied warranties of merchantability or fitness for a
particular purpose.
Record the model number, serial number, purchase date and place of purchase information in
the space provided below. The serial number and model number are recorded on the label
affixed to your computer. All correspondence concerning your unit should include the serial
number, model number and purchase information.
No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in
any form or by any means, electronically, mechanically, by photocopy, recording or otherwise,
without the prior written permission of Acer Incorporated.
Acer LCD Monitor User's Guide
Model number: __________________________________
Serial number: ___________________________________
Date of purchase: ________________________________
Place of purchase: ________________________________
Acer and the Acer logo are registered trademarks of Acer Incorporate
product names or trade
their respective companies.
marks are used here
in for identification purposes only and belong to
d. Other companies'
Page 3
Особые замечания по ЖКмониторам
Перечисленные ниже явления являются нормой и не указывают на
неисправность.
• Из-за характера люминесцентного излучения во время первоначального
использования экран может мигать. Выключите выключатель питания и
затем снова включите его, чтобы убедиться, что экран перестал мигать.
• В зависимости от используемого рисунка рабочего стола на экране можно
заметить неравномерное распределение яркости.
• ЖК-экран имеет 99,99% или более действующих пикселов. Допускается
наличие не более 0,01% дефектов, таких как несветящийся или постоянно
светящийся пиксел.
• Из-за свойств ЖК-экрана, если одно и то же изображение отображается в
течение нескольких часов, то после смены изображения на экране может
остаться остаточное изображение. В этом случае экран медленно
восстановится через несколько часов после изменения изображения или
выключения выключателя питания.
• Монитор Acer предназначен для воспроизведения видеосигнала и
визуального отображения информации, полученной с электронных
носителей.
Информация, касающаяся
iii
безопасности и удобства
использования
Инструкции по технике безопасности
Внимательно прочитайте настоящие инструкции. Сохраните настоящий
документ для использования в будущем. Следуйте всем предупреждениям и
указаниям, имеющимся на данном изделии.
Очистка монитора
При очистке монитора следует неукоснительно соблюдать приведенные ниже
указания.
• Перед очисткой всегда отключайте монитор от сети.
• Экран, переднюю и боковые панели корпуса следует протирать мягкой
тканью.
Page 4
iv
Подключение данного прибора к сети и отключение
от сети
При подключении к сети и отключении от сети ЖК-монитора соблюдайте
указания, приведенные ниже:
• Перед подключением кабеля питания к розетке переменного тока
убедитесь, что монитор прикреплен к основанию.
• Перед подсоединением или отсоединением кабеля питания убедитесь,
что ЖК-монитор и компьютер выключены.
• Если в системе используется несколько источников питания, отключите
питание системы, отсоединив все кабели питания от электросети.
Доступность
Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко
доступна и расположена максимально близко к оператору оборудования. При
необходимости отключения питания оборудования необходимо обязательно
отсоединять кабель питания от электрической розетки.
Защите органов слуха
Для защиты органов слуха соблюдайте следующие рекомендации.
• Постепенно повышайте громкость, пока звук не будет слышен четко, на
комфортном уровне и без искажения.
• Не увеличивайте уровень громкости, если уши уже к нему привыкли.
• Ограничьте время прослушивания музыки на высокой громкости.
• Не увеличивайте громкость, чтобы перекрыть шумы окружающей среды.
• Уменьшите громкость, если не слышите находящихся рядом людей.
Предупреждения
• Не используйте данный прибор вблизи воды.
• Не допускается установка прибора на неустойчивые тележку, стойку или
стол. Падение прибора может привести к его серьезному повреждению.
• Щели и отверстия предназначены для вентиляции прибора с целью
обеспечения его надежной работы и предотвращения перегрева.
Запрещается блокировать или перекрывать эти отверстия. Не блокируйте
отверстия, располагая прибор на кровати, диване, ковре или других
подобных поверхностях. Данный прибор нельзя располагать рядом с
отопительным радиатором или нагревательным прибором или над ними,
также нельзя
обеспечения должной вентиляции.
устанавливать прибор
• Не допускайте попадания каких-либо предметов внутрь прибора через
щели в корпусе, т.к. они могут попасть на участки, находящиеся под
напряжением, что может привести к возгоранию или поражению
в закрытом пространстве без
Page 5
электрическим током. Не допускайте попадания какой-либо жидкости на
прибор или внутрь него.
• Чтобы не допустить повреждения внутренних компонентов и
предотвратить утечку батареи, не размещайте прибор на вибрирующих
поверхностях.
• Не рекомендуется использовать прибор во время занятий спортом,
тренировок или в других условиях, когда возможна вибрация, так как это
может вызвать непредвиденное короткое замыкание или повреждение
внутренних компонентов.
Использование электропитания
• Этот прибор необходимо эксплуатировать при напряжении питания,
указанном на паспортной табличке. Если характеристики электросети
неизвестны, проконсультируйтесь с продавцом или местной компаниейпоставщиком электроэнергии.
• Не допускайте, чтобы на кабеле питания находились посторонние
предметы. Необходимо расположить прибор так, чтобы люди не могли
наступить на кабель.
• При использовании удлинителя с этим прибором убедитесь, что общий
номинальный ток подключенного оборудования не превышает
номинального тока удлинителя. Кроме этого, убедитесь, что общий
номинальный ток всех устройств, подключенных к электрической розетке,
не превышает номинала предохранителя.
• Не перегружайте электрическую розетку, удлинитель или разветвитель,
подключая слишком много устройств. Общая нагрузка системы не должна
превышать 80% от номинала цепи. При использовании удлинителей
нагрузка не должна превышать 80% входного номинального тока
удлинителя.
• Сетевой кабель питания данного прибора оборудован трехконтактной
вилкой с заземлением. Эта вилка может быть вставлена только в сетевую
розетку с заземлением. Убедитесь, что электрическая розетка должным
образом заземлена перед подсоединением к ней вилки кабеля питания.
Не вставляйте вилку в незаземленную электрическую розетку. Для
получения более подробной информации обратитесь к электрику.
v
Предупреждение! Контакт заземления является одним из
элементов обеспечения безопасности. Использование не
заземленной должным образом розетки может привести к
поражению электрическим током.
Примечание. Кроме этого, контакт заземления обеспечивает
хорошую защиту от непредсказуемых помех, создаваемых
другими находящимися рядом электрическими устройствами,
которые могут повлиять на работу данного изделия.
Page 6
vi
Используйте данный прибор только с входящим в комплект поставки
•
кабелем. При необходимости заменить кабель питания убедитесь, что
новый кабель соответствует следующим требованиям: отсоединяемый,
сертифицированный UL или CSA, тип SPT-2, номинальные ток и
напряжение не менее 7 А и 125 В, утвержден VDE, максимальная длина
4,5 м (15 футов).
Обслуживание прибора
Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или
удалении крышки можно подвергнуться воздействию высокого напряжения или
другим факторам риска. Любое сервисное обслуживание прибора должны
выполнять только квалифицированные специалисты сервисной службы.
Отключите устройство от электросети и обратитесь к квалифицированному
специалисту по ремонту в следующих случаях:
• кабель питания или вилка повреждены, порезаны или изношены;
• в прибор попала жидкость;
• прибор был подвержен воздействию дождя или влаги;
• прибор упал, или его корпус поврежден;
• наблюдаются очевидные нарушения работы прибора, свидетельствующие
о необходимости технического обслуживания.
• прибора не работает надлежащим образом после выполнения всех
инструкций по эксплуатации.
Примечание. Производите регулировку только тех настроек,
которые описаны в инструкциях по эксплуатации, так как
неправильная регулировка других параметров может привести к
повреждению прибора и необходимости вмешательства
квалифицированного специалиста для восстановления
нормального состояния прибора.
Потенциально взрывоопасные среды
Находясь на территории с потенциально взрывоопасной атмосферой,
выключите прибор и соблюдайте требования всех знаков и инструкций. В
число потенциально взрывоопасных сред входят территории, где обычно
рекомендуют выключать двигатель. Искра в такой среде может стать причиной
взрыва или пожара и привести к травмам или смерти. Отключайте прибор
около бензиновых колонок на станциях
ограничения, касающиеся использования радиооборудования на складах и в
зонах распределения горючего, химических заводах и в зонах, где ведутся
взрывные работы. Зоны с потенциально взрывоопасной атмосферой часто, но
не всегда, наглядно обозначены. В их число входят зоны под палубой судов,
склады химических веществ и пункты их передачи, автомобили, использующие
сжиженный углеводородный газ (например, бутан или пропан), и зоны, в
атмосфере которых содержатся такие химические вещества или частицы, как
мука, пыль или металлические порошки.
техобслуживания. Соблюдайте
Page 7
Дополнительная информация о
безопасности
Данный прибор и его модификации могут содержать мелкие детали. Храните
их в недоступном для детей месте.
Заявление относительно пикселов на ЖКэкране
Данный ЖК-монитор изготовлен с применением высокоточных технологий.
Однако, некоторые пикселы могут иногда срабатывать ошибочно или
выглядеть как черные или красные точки. Это не оказывает влияния на
записанное изображение и не является неисправностью.
vii
Page 8
viii
Данный прибор поставляется с приведенными ниже функциями управления
питанием.
• Активация спящего режима дисплея после 15 минут бездействия
пользователя.
• Активация спящего режима дисплея после 30 минут бездействия
пользователя.
• Выведение компьютера из спящего режима нажатием кнопки
питания.
Советы и рекомендации по удобному
использованию
Пользователи компьютеров часто жалуются на напряжение глаз и головную
боль после продолжительного использования монитора. Также пользователи
подвержены риску причинения вреда здоровью после долгих часов работы за
компьютером. Длительные периоды работы, неудачная поза, вредные
привычки во время работы, стресс, неудовлетворительные условия труда,
состояние здоровья пользователя и другие факторы сильно увеличивают риск
причинения
Неправильное использование компьютера может вызвать кистевой
туннельный синдром, тендинит, тендосиновит и другие скелетно-мышечные
заболевания. В кистях рук, запястьях, руках, плечах, шее и спине могут
появиться приведенные ниже симптомы:
• онемение или ощущение жжения или покалывания;
• ноющая боль, повышенная чувствительность или болезненность;
• боли, отек или дрожь;
• тугоподвижность или скованность;
• ощущение холода или слабость.
Если у вас наблюдаются подобные симптомы или другие периодические или
постоянные нарушения и (или) боли, связанные с использованием
компьютера, необходимо незамедлительно проконсультироваться с врачом и
сообщить об этом в отдел охраны труда и здоровья вашей компании.
Ниже приведены рекомендации по более удобному использованию
компьютера.
вреда здоровью.
Нахождение наиболее удобной зоны
Найдите наиболее удобную зону для работы, отрегулировав угол обзора
монитора, используя подставку для ног или отрегулировав высоту сиденья
Page 9
кресла для максимального удобства. Выполняйте приведенные ниже
рекомендации:
• не находитесь слишком долго в одном и том же положении;
• старайтесь не сутулится вперед и не отклоняться назад;
• периодически вставайте и ходите, чтобы снять напряжение мышц ног.
Забота о зрении
Долгие часы работы за монитором, ношение несоответствующих очков или
контактных линз, яркий свет в глаза, чрезмерное освещение помещения,
плохая фокусировка экрана, очень мелкие шрифты и низкая контрастность
изображений могут вызвать напряжение зрения. Ниже приведены
рекомендации по снижению напряжения зрения.
Глаза
• Часто давайте отдых глазам.
• Регулярно давайте глазам отдых, отводя их от монитора и направляя
взгляд на удаленную точку.
• Чаще моргайте для увлажнения глаз.
Дисплей
• Содержите дисплей в чистоте.
• Держите голову на уровне выше верхнего края дисплея, чтобы глаза
смотрели вниз, когда взгляд направлен на середину дисплея.
• Отрегулируйте яркость и (или) контрастность дисплея для удобства
работы текст должен быть хорошо читаемым, а рисунки – четкими.
• Предотвращение появления бликов и отражений на дисплее:
• расположите дисплей боком к окну или другому источнику света;
• уменьшите освещение в помещении с помощью занавесок, штор или
жалюзи;
• используйте направленный свет;
• измените угол обзора дисплея;
• используйте антиивобликовый фильтр;
• используйте козырек для дисплея, например кусок картона,
укрепленный над верхним передним краем дисплея;
• избегайте неподходящей настройки угла обзора дисплея;
• старайтесь длительное время не смотреть на источники яркого света,
например, открытые окна.
ix
Приобретение полезных привычек во время работы
Приобретение полезных привычек для более удобного и эффективного
использования компьютера:
• часто и регулярно делайте короткие перерывы;
• выполняйте упражнения по растяжке мышц;
• как можно чаще выходите на свежий воздух;
• регулярно занимайтесь гимнастикой и укрепляйте здоровье.
Page 10
Содержание
Распаковка ............................................................................................ 1
Установка / снятие подставки .............................................................. 2
Регулировка положения экрана .......................................................... 4
Подсоединение кабеля питания ......................................................... 5
Техника безопасности........................................................................... 5
Чистка вашего монитора....................................................................... 5
Энергосбережение ................................................................................ 6
DDC (Канал данных дисплея) .............................................................. 6
Назначение контактов разъема .......................................................... 7
Taблицa cтaндaртного времени .......................................................... 8
Установка .............................................................................................. 9
Элементы управления для пользователя ........................................ 10
Диагностика неисправностей ............................................................ 21
Page 11
Распаковка
Во время распаковки коробки, пожалуйста, проверьте, имеются ли в наличии
все нижеуказанные позиции, если в будущем вам потребуется перевозить
или пересылать монитор, сохраните упаковочный материал.
• ЖК-монитор • Краткое руководство • Сетевой шнур
питания
• Кабель HDMI
(опция)
• Кабель D-Sub
(опция)
• Аудиокабель
(опция)
RU-1
Page 12

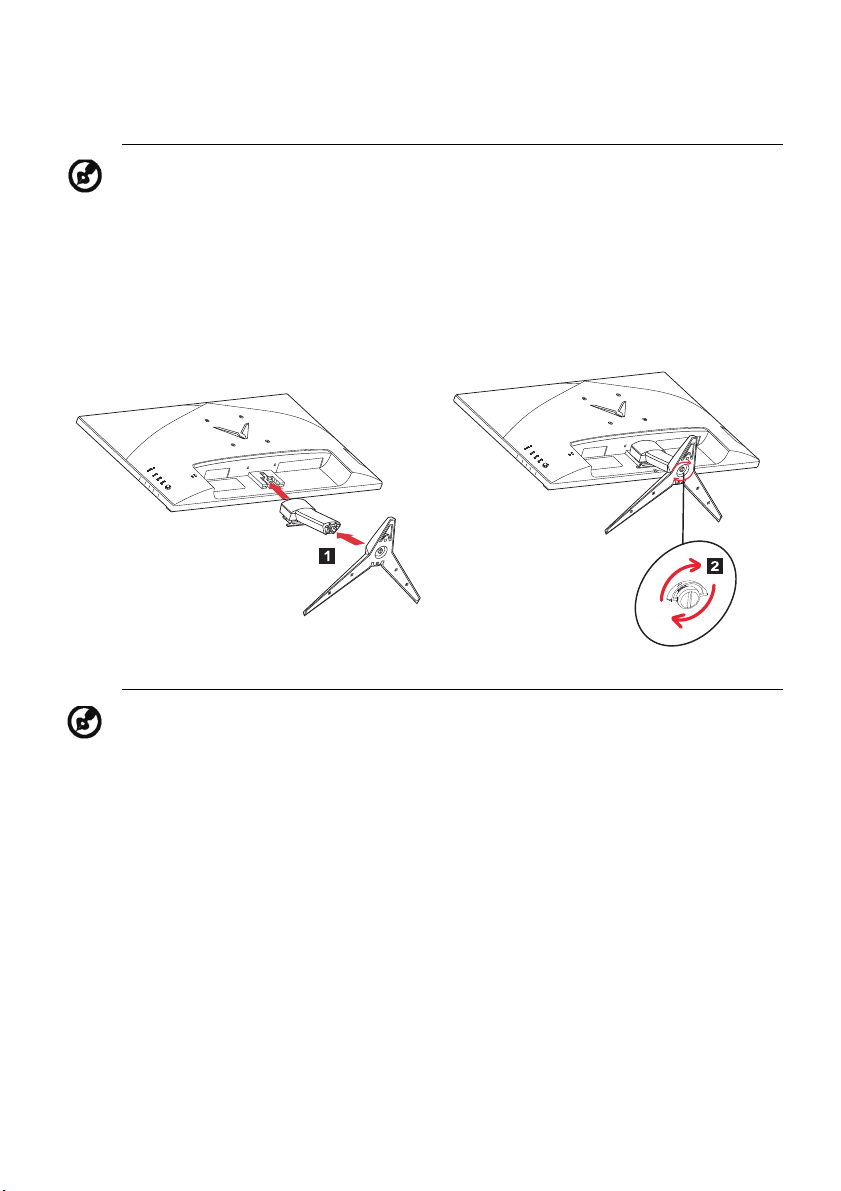

Установка / снятие подставки
Примечание: извлеките монитор и основание из упаковочной
коробки. Осторожно положите монитор экраном вниз на устойчивую
поверхность (чтобы не поцарапать экран, подложите ткань).
1:
Прикрепите подставку монитора к
основанию.
Примечание: при установке с помощью комплекта для настенного
крепления советуем для крепления монитора к стене использовать
крепежный комплект стандарта VESA (100 x 100 мм) и винты
M4 x 10 (Д) мм.
2:
Проверьте надежность фиксации
кронштейна подставки в основании.
RU-2
Page 13

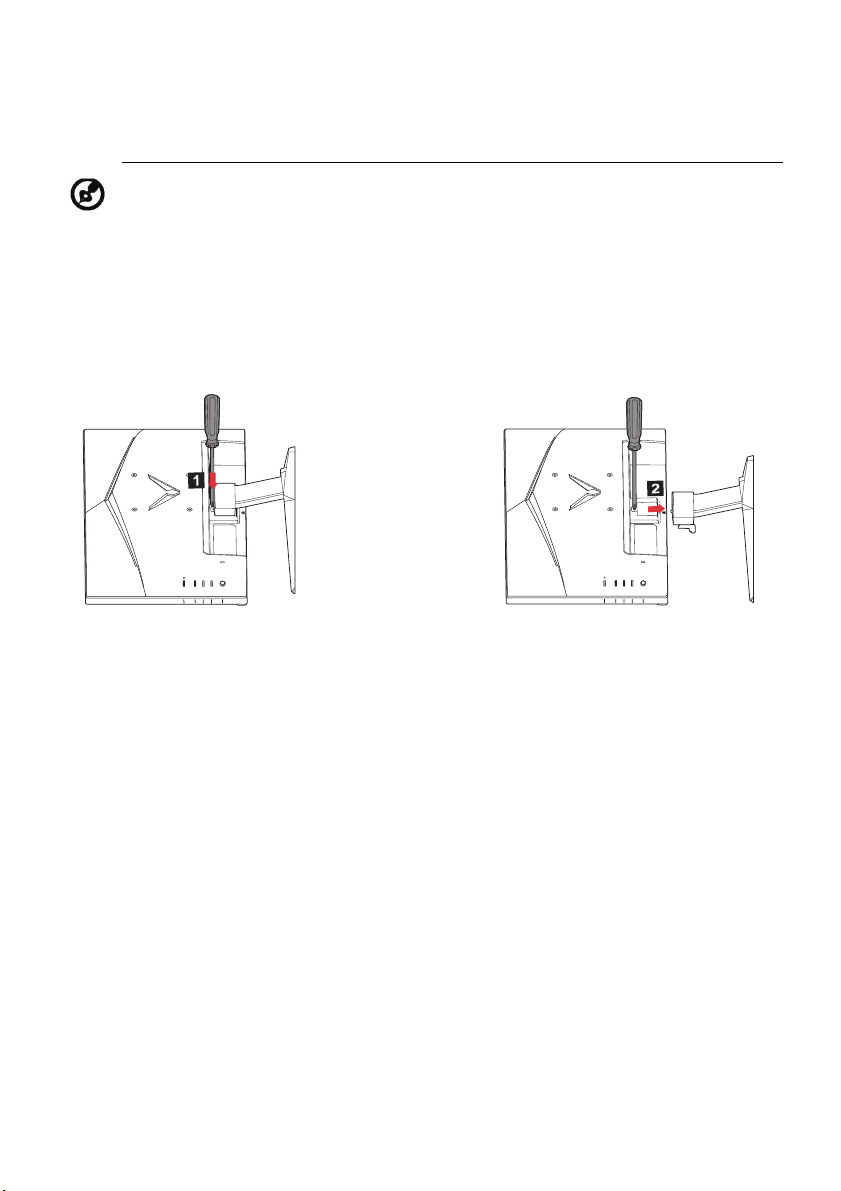

Чтобы отсоединить основание от монитора, выполните следующие
инструкции.
Примечание: Осторожно положите монитор экраном вниз на
устойчивую поверхность (чтобы не поцарапать экран, подложите
ткань).
1.
Отверткой нажмите кнопку
разъединения.
2.
Удерживая нажатой кнопку
разъединения, отсоедините
основание стойки от монитора.
RU-3
Page 14

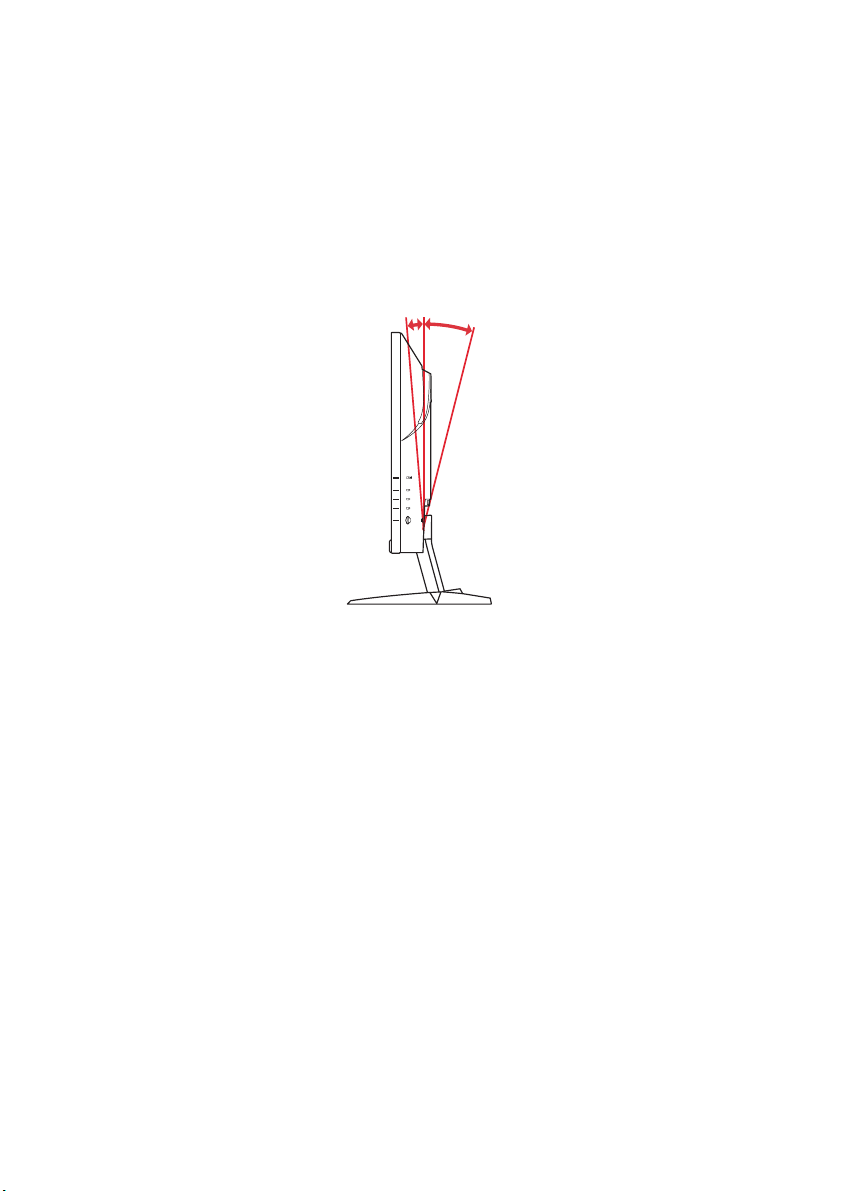

Регулировка положения экрана
-5
o
o
Чтобы выбрать оптимальное положение, обеспечивающее наилучшее
качество просмотра, можно отрегулировать наклон монитора.
• Наклон
См. примерный диапазон углов наклона на рисунке внизу.
RU-4
Page 15
Подсоединение кабеля питания
• Прежде всего, убедитесь в том, что вы используете правильный сетевой
шнур в соответствии с правилами в вашем регионе.
• Настоящий монитор снабжен универсальным устройством питания,
который обеспечивает возможность эксплуатации как в регионах с
использованием переменного тока мощностью 100 / 120 В, так и в
регионах с использованием переменного тока мощностью 220/240 В. Со
стороны пользователя
• Подключите один конец шнура питания к адаптеру, а другой конец — к
розетке переменного тока.
• Для устройства с использованием переменного тока мощностью 120 В:
Используйте комплект сетевого шнура UL Listed Cord Set, тип SVT и
розетки на 10 А / 125 В.
• Для устройства с использованием переменного тока мощностью 220/240
В (вне территории США):
Используйте сетевой
розетки на 10 А, 250 В. Сетевой шнур должен иметь соответствующие
разрешения техники безопасности для использования в стране, в которой
будет установлено оборудование
не требуется никакой регулировки. ·
комплект, состоящий из сетевого шнура H05VV-F и
Техника безопасности
• Не устанавливайте монитор или другие тяжелые объекты на сетевой
шнур во избежание повреждения кабеля.
• Не подвергайте монитор воздействию дождя, избыточной влаги или пыли.
• Не закрывайте вентиляционные прорези или отверстия монитора. Всегда
располагайте монитор в месте с достаточной вентиляцией.
• Не располагайте монитор против яркого заднего плана, или там, где на
экране может отражаться солнечный свет или другие источники света.
Установите монитор чуть ниже уровня глаз.
• При транспортировке монитора обращайтесь с ним осторожно.
• Берегите экран от ударов и царапин, так как он хрупок.
• Чтобы не повредить монитор, не поднимайте его за основание.
Чистка вашего монитора
Во время очистки вашего монитора внимательно выполняйте указания ниже.
• Перед каждой очисткой выньте сетевой шнур из розетки. ·
• Осторожно протирайте мягкой тканью экран и корпус спереди и по бокам.
• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ
ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ КОРПУС.
RU-5
Page 16
• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ
НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ
ЭТИЛОВОГО СПИРТА.
• Компания Acer не будет отвечать за повреждения, вызванные
применением любых чистящих средств на основе нашатырного или
этилового спирта.
Энергосбережение
Монитор будет приведен в режим энергосбережения при помощи сигнала
управления от контроллера дисплея, с индикацией светодиодом питания
янтарного цвета.
Состояние Цвет светодиода
ON / ВКЛ. Синий
Режим энергосбережения Янтарный
Состояния экономии энергии будут поддерживаться до момента
направления сигнала управления или активации клавиатуры или мыши.
Время возврата из режима активного отключения обратно во включенное
состояние составляет 3 секунд.
DDC (Канал данных дисплея)
Для облегчения процесса установки монитор готов к автоматическому
подключению к вашей системе (“включай и работай”), в том случае, если
Ваша система также поддерживает протокол DDC. Протокол DDC (канал
данных дисплея) - это протокол коммуникации, посредством которого
монитор автоматически информирует главную систему о своих
возможностях, например о тех разрешающих способностях, которые он
поддерживает и соответствующей
стандарт DDC2B.
синхронизации. Монитор поддерживает
RU-6
Page 17

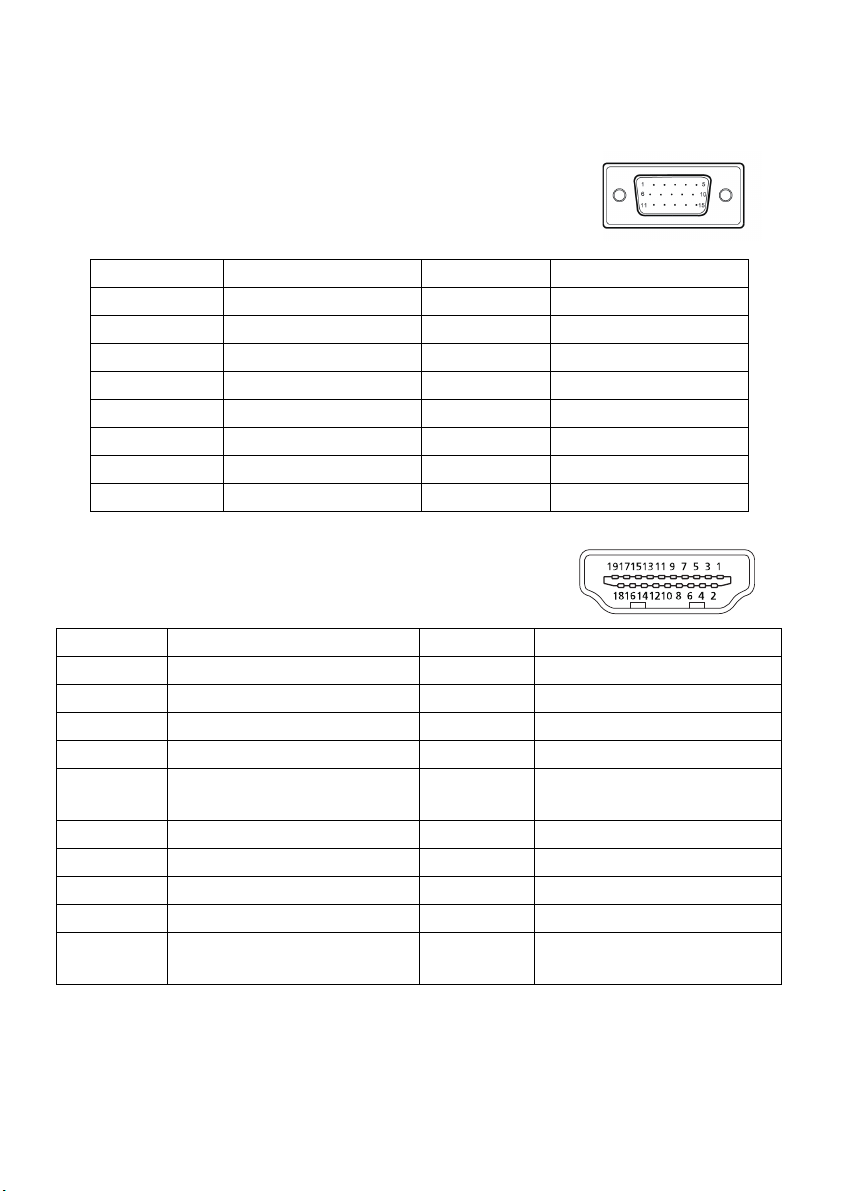

Назначение контактов разъема
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. DDC-return 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
19-контактный сигнальный кабель цветного дисплея*
Контакт Значение Контакт Значение
1. TMDS Data2+ 10. TMDS Clock+
2. TMDS Data2 Shield 11. TMDS Clock Shield
3. TMDS Data2- 12. TMDS Clock-
4. TMDS Data1+ 13. CEC
5. TMDS Data1 Shield 14.
6. TMDS Data1- 15. SCL
7. TMDS Data0+ 16. SDA
8. TMDS Data0 Shield 17. DDC/CEC Ground
9. TMDS Data0- 18. Питание +5 В
19.
Резерв (не используется
устройством)
Определение "горячего"
подключения
* только для некоторых моделей
RU-7
Page 18
Taблицa cтaндaртного времени
Режим Разрешение Примечание
1 VGA 640 x 480 60 Гц
2 MAC 640 x 480 66,66 Гц
3 VESA 720 x 400 70 Гц
4 SVGA 800 x 600 56 Гц
5 SVGA 800 x 600 60 Гц
6 XGA 1024 x 768 60 Гц
7 XGA 1024 x 768 70 Гц
8 VESA 1152 x 864 75 Гц
9 SXGA 1280 x 1024 60 Гц
10 VESA 1280 x 720 60 Гц
11 WXGA 1280 x 800 60 Гц
12 WXGA+ 1440 x 900 60 Гц
13 WSXGA+ 1680 x 1050 60 Гц
14 UXGA 1920 x 1080 60 Гц
15 UXGA 1920 x 1080 75 Гц Только для HDMI.
Примечание: HDMI специально поддерживает технологию AMD
FreeSync и целевые графические решения AMD. Чтобы узнать,
поддерживают ли эту технологию другие графические процессоры,
обратитесь к изготовителям видеокарт.
RU-8
Page 19

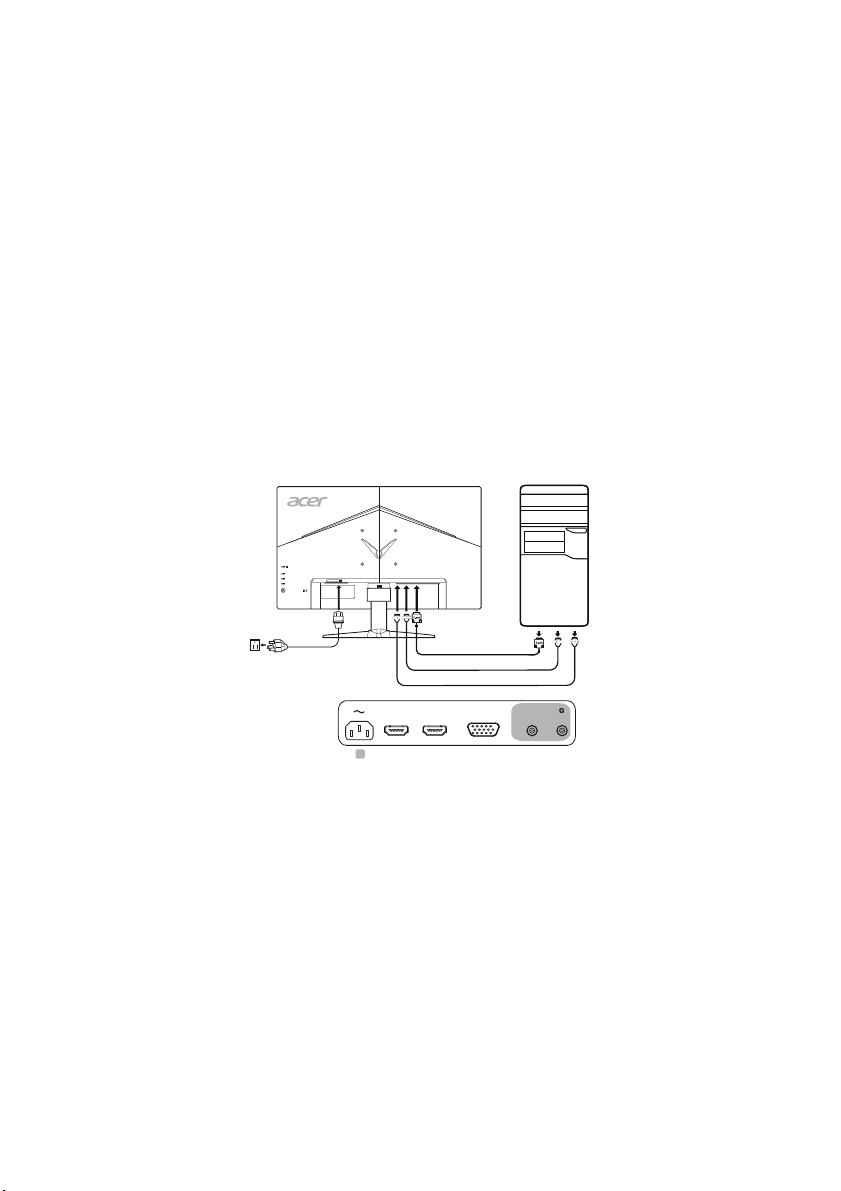

Установка
HDMI
HDMI
VGA
AUDIO INVGA INHDMI 2HDMI 1
опция
Для подключения монитора к главной системе выполните шаги,
перечисленные ниже:
Шаги:
1. 1-1 Подключите видеокабель
a. Убедитесь в том, что и монитор, и компьютер выключены.
b. Подключите кабель VGA к компьютеру.
1-2 Подсоедините кабеля HDMI (только моделей с входом HDMI)
a. Убедитесь в том, что и монитор, и компьютер выключены.
b. Подключите к компьютеру кабель HDMI.
2. Подключите аудиокабель (опция
3. Подключите кабель питания монитора к порту питания на задней панели
устройства.
4. Подключите шнуры питания компьютера и монитора к электрической
розетке.
)
RU-9
Page 20

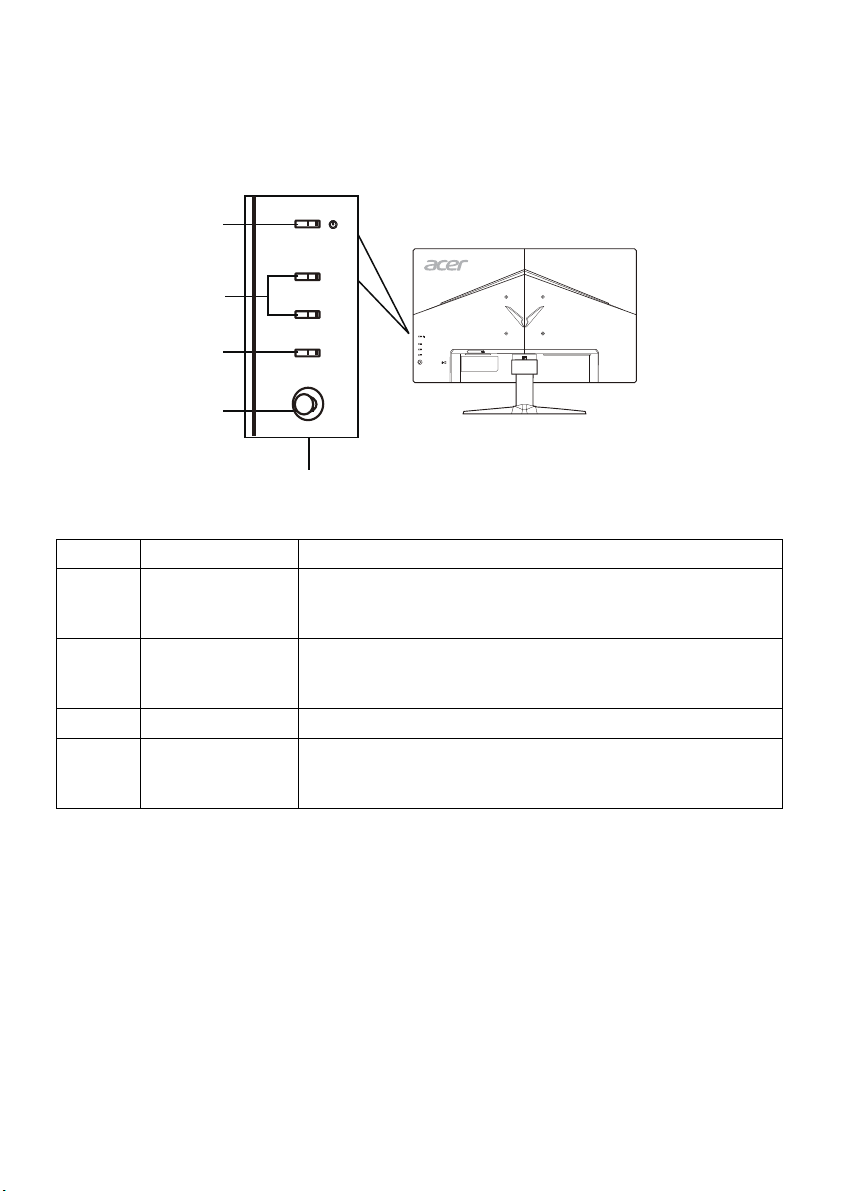

Элементы управления для пользователя
Внешнее управление
1
2
3
4
1
Номер Элемент Описание
Кнопка/
1
2
3 Кнопка Input Нажмите для переключения между источниками входа.
4 Кнопка Navi/OK
индикатор
питания
Кнопки 1 и 2 для
быстрого вызова
функций
Включение/выключение монитора. Синий цвет
означает, что питание включено. Желтый цвет
обозначает режим ожидания/энергосбережения.
Нажмите, чтобы быстро активировать заданную
пользователем функцию.
Нажмите, чтобы активировать экранное меню, затем
нажатием клавиши навигации выделите нужную
функцию. Нажмите еще раз, чтобы подтвердить выбор.
RU-10
Page 21
Настройка параметров OSD
Примечание: следующая информация приведена исключительно в
справочных целях. Реальные характеристики устройства могут
отличаться.
OSD можно использовать для регулировки настроек ЖК-монитора. Нажмите
кнопку MENU, чтобы открыть OSD. В OSD можно регулировать качество
изображения, положение меню на экране и общие параметры.
Дополнительные настройки описаны на следующей странице:

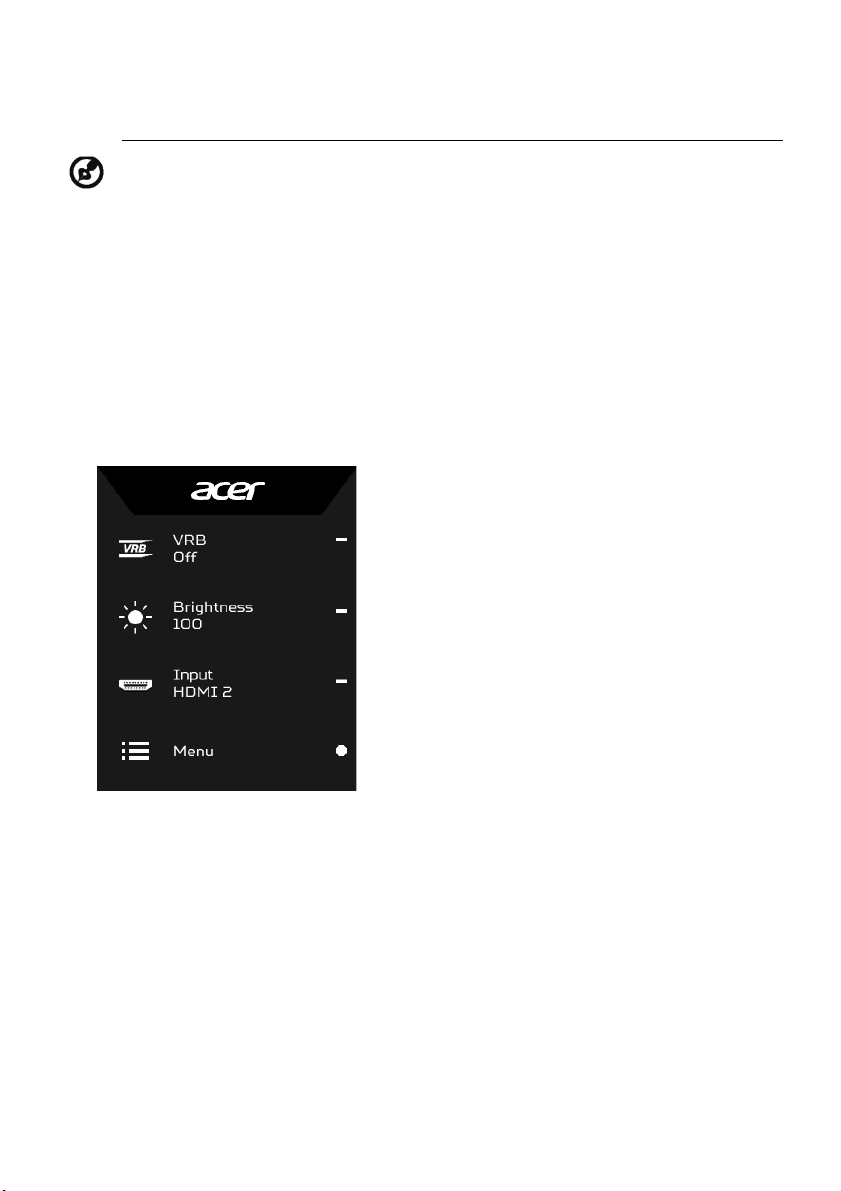

Главная страница
По умолчанию для кнопок 1 и 2 заданы функции VRB и Яркость. Вы можете с
помощью функции "Горячие клавиши" задать для этих кнопок
функции.
1. VRB
2. Яркость
3. Вход
4. Меню
нужные
RU-11
Page 22

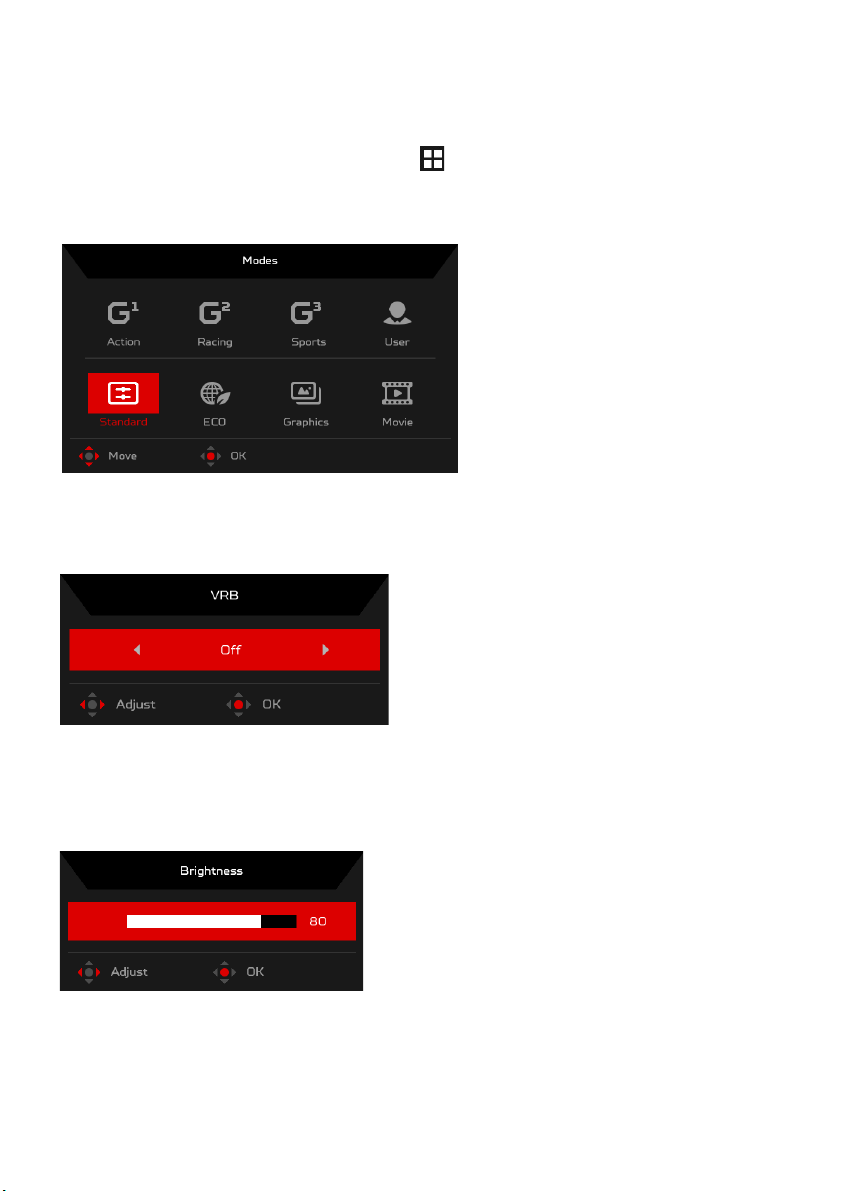

Включение или выключение режимов
На странице любой функции нажмите , чтобы открыть окно управления
Режимы, и выберите нужный определяемый пользователем профиль
(дополнительные сведения см. в разделе OSD).
Включить или выключить VRB (для некоторых моделей)
Откройте регулятор VRB и нажатием кнопки Navi/OK выберите параметр
VRB. Закончив, нажмите кнопку Navi/OK для возврата на один уровень.
Регулировка параметра Яркость
Откройте
значение яркости. Закончив, нажмите кнопку Navi/OK для возврата на один
уровень.
окно управления Яркость и нажатием кнопки Navi/OK настройте
RU-12
Page 23

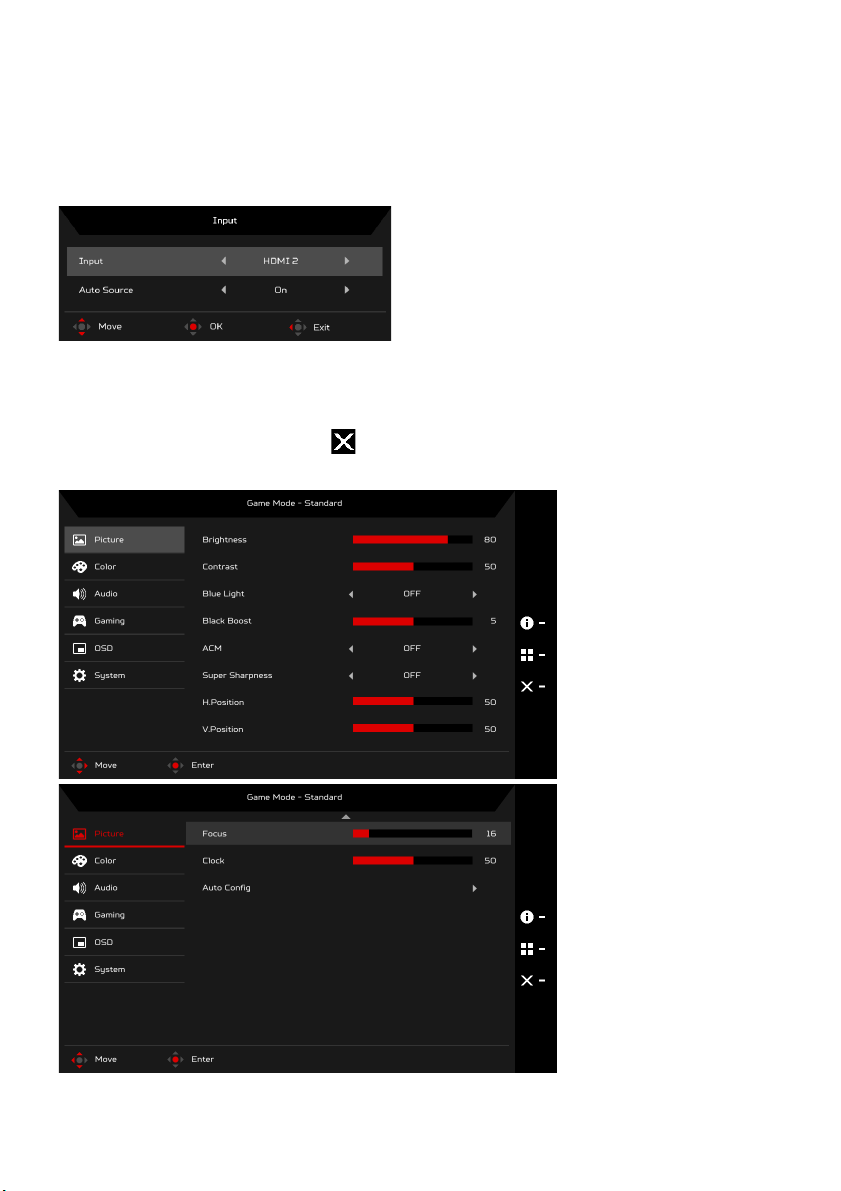

Выбор Входа
Откройте окно управления Вход и выберите нужный вход. Закончив, нажмите
кнопку Navi/OK для возврата на один уровень.
Страница Функция
Откройте страницу Функция, чтобы выбрать функцию меню, затем нажатием
кнопки Navi/OK отрегулируйте значение нужного параметра. Закончив,
нажмите кнопку Navi/OK или для возврата на один уровень.
Регулировка параметра Изображение
1. Нажмите кнопку MENU, чтобы открыть OSD.
RU-13
Page 24
2. Нажатием кнопки Navi/OK выберите Изображ. в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
3. Нажатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
4. Яркость: регулировка яркости в пределах от 0 до 100.
Примечание: регулировка соотношения светлых и темных оттенков.
5. Контрастность: регулировка контрастности в пределах от 0 до 100.
Примечание: настройка различимости между светлыми и темными
областями.
6. Синий свет: отфильтруйте синий свет, выбирая разные значения
параметра "Синий свет" (80%, 70%, 60%, 50%)
Примечание: при более высоких значениях пропускается больше
синего света. Для лучшей защиты выберите значение поменьше.
7. Усиление черного: увеличивает амплитуду уровней темного цвета на
экране – черные цвета станут менее черными. Чем выше уровень, тем
больше усиление.
8. ACM: bключение или выключение функции ACM. По умолчанию эта
функция выключена.
9. Технология "Высокая резкость" позволяет имитировать изображения
высокого разрешения путем повышения плотности пикселей в исходном
изображении. Так можно повысить резкость и
10. Полож. по гориз. (только модель с аналоговым входом): регулировка
положения по горизонтали в пределах от 0 до 100.
11. Полож. по верт. (только модель с аналоговым входом): регулировка
положения по вертикали в пределах от 0 до 100.
12. Фокусировка (только модель с аналоговым входом): регулировка
фокусировки в пределах от 0 до 100.
13. Частота (только модель
пределах от 0 до 100.
с аналоговым входом): регулировка частоты в
.
чистоту изображений.
RU-14
Page 25

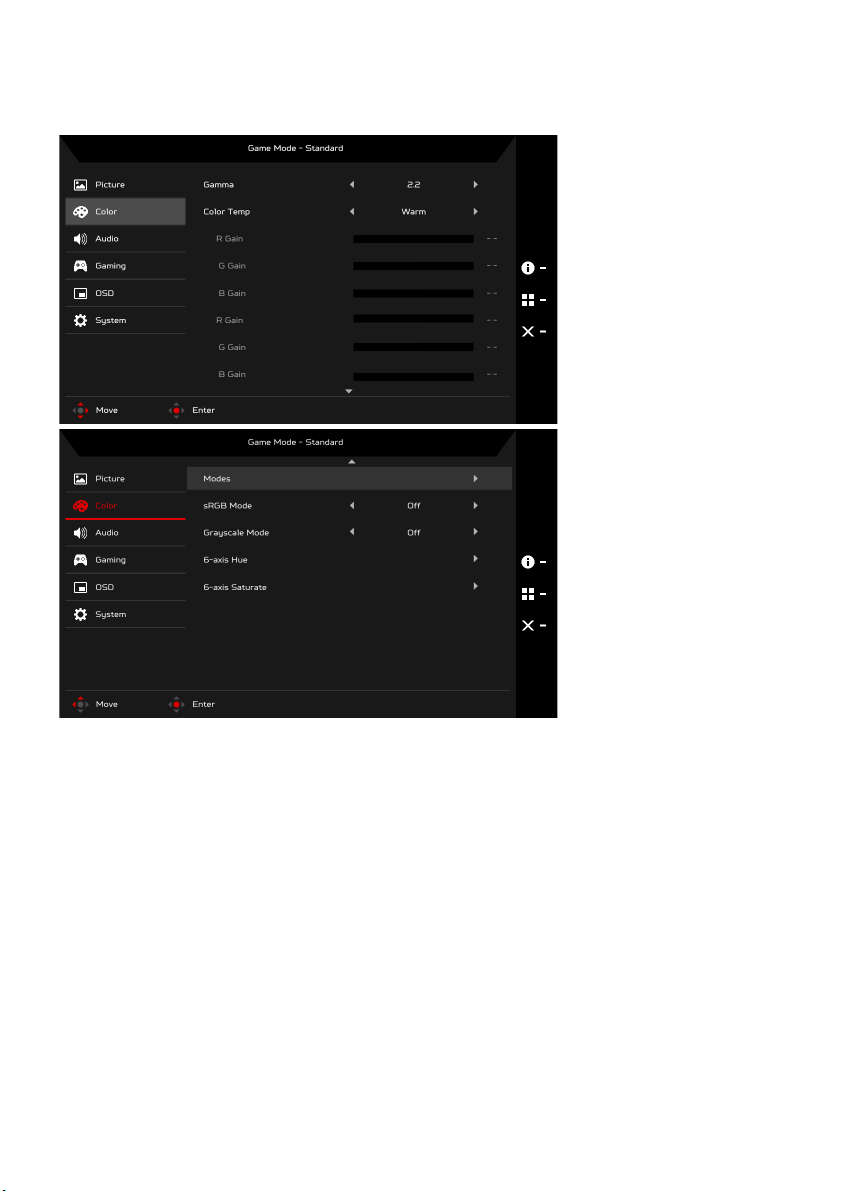

Регулировка Цвета
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Цвет в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
3. Нажатием кнопки Navi/OK выберите значение параметра.
4. Режим Гамма позволяет регулировать тон освещенности. По умолчанию
задано значение 2,2 (стандартное значение для Windows).
5. Цвет.темп.: По умолчанию задается Теплая температура. Варианты для
выбора:
6. Режимы: выбор предпочтительного режима.
7. Режим sRGB предназначен для лучшего согласования цветопередачи с
периферийными устройствами, такими как цифровые камеры или
принтеры.
8. Реж.градац.сер.: выберите Вкл. для включения или Выкл. для
выключения режима градации серого.
Холодный, Теплый, Синий свет или Пользоват.
RU-15
Page 26
9. 6 цветов: отрегулируйте оттенок отдельных цветов - красного, зеленого,
синего, желтого, пурпурного и голубого.
10. Насыщ. 6 цветов: отрегулируйте насыщенность отдельных цветов -
красного, зеленого, синего, желтого, пурпурного и голубого.

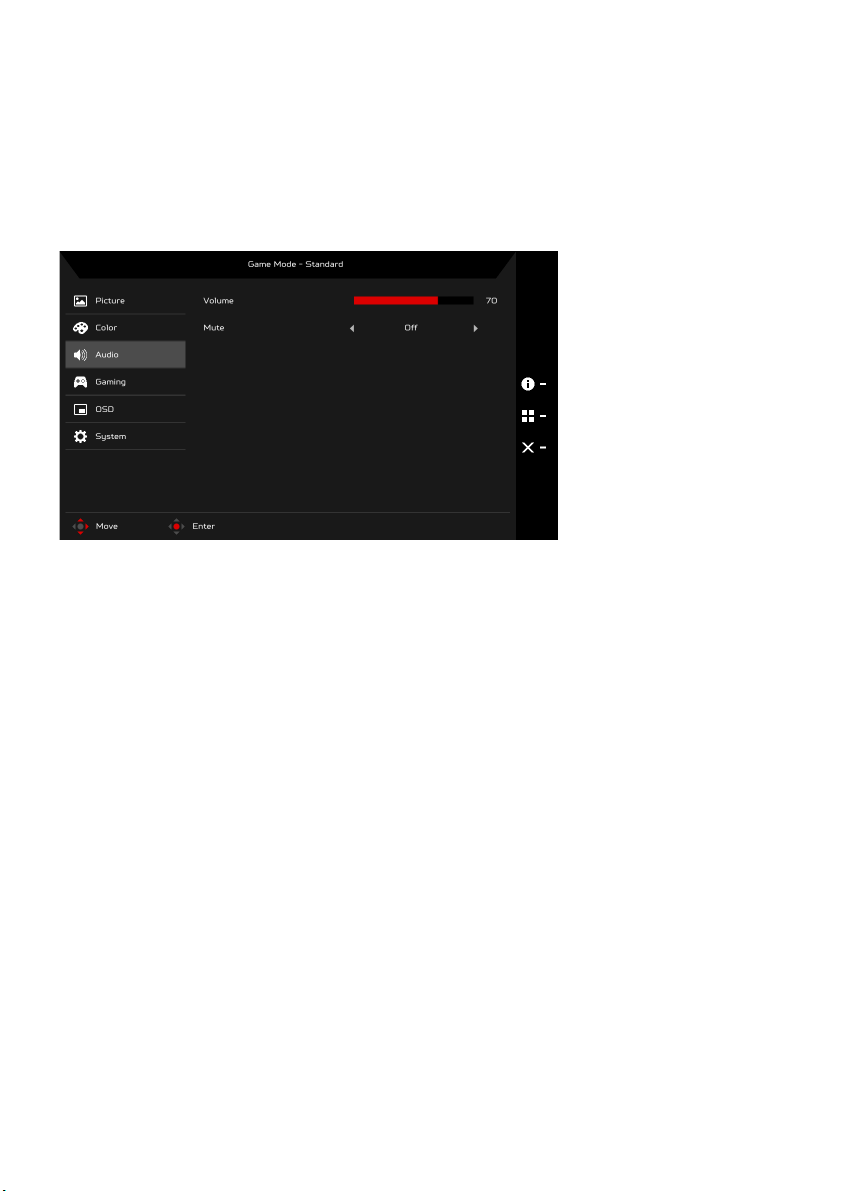

Регулировка параметра Звук
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Звук в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
3. Нажатием кнопки Navi/OK
шкалах.
4. Громкость: регулировка громкости.
5. Звук выкл.: выберите Вкл. или Выкл.
отрегулируйте значение на соответствующих
RU-16
Page 27

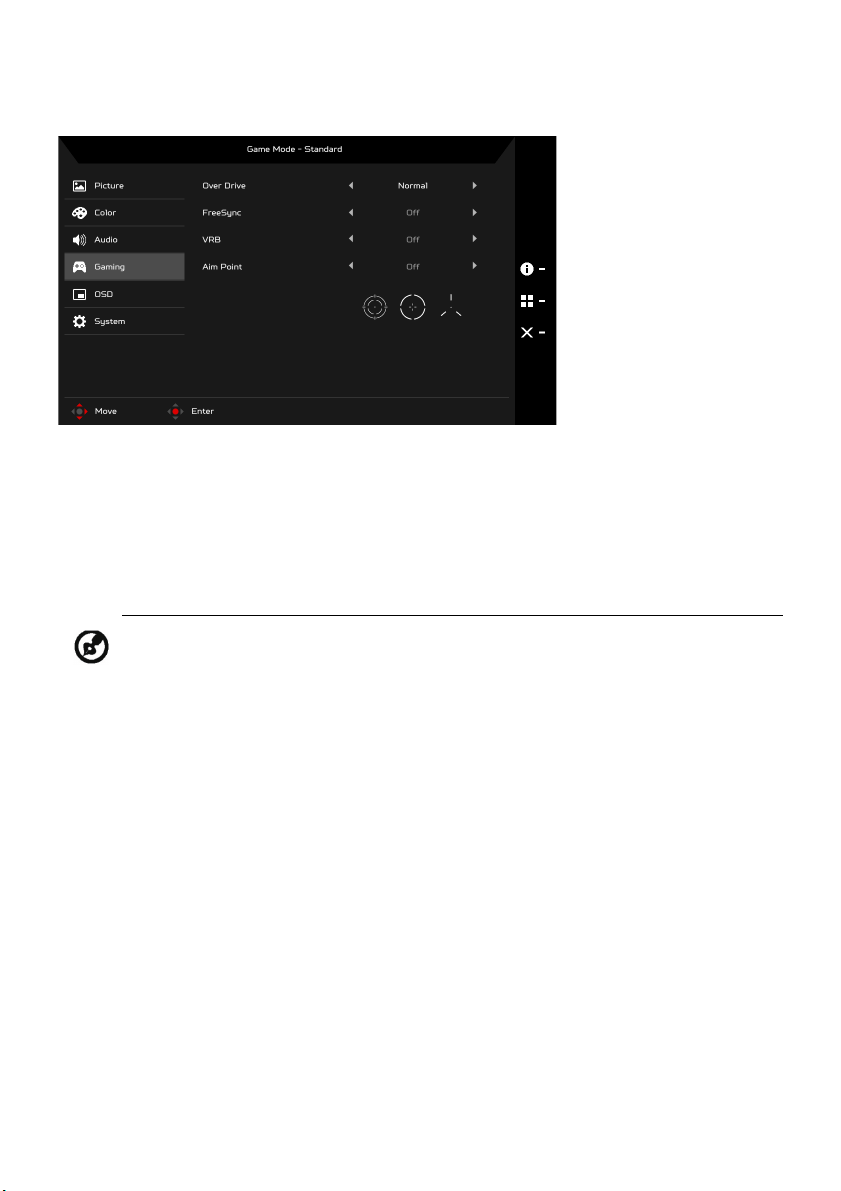

Регулировка параметра Игра
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Игры в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
3. Нажатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
4. Время отклика: варианты на выбор: Выкл., Обычный или Предельный.
Примечание:
1. Если функция FreeSync «ВКЛЮЧЕН», то для параметра Over
Drive автоматически устанавливается режим «Обычный».
2. Если функция FreeSync «ОТКЛЮЧЕН», то для параметра Over
Drive пользователь может установить один из следующих
режимов: (a) Экстремальный, (b) Обычный, (c) Отключен.
5. FreeSync: выберите Вкл. или Выкл. Технология FreeSync доступна
только для поддерживаемых видеокарт AMD.
RU-17
Page 28
6. VRB: когда для функции VRB установлено значение Предельный или
Обычный, она обеспечивает более высокую резкость и четкость
динамичного изображения; по умолчанию установлено значение Выкл.
• Функция VRB не поддерживает режимы PIP/PBP и HDR. (для
некоторых моделей)
• Когда для функция VRB установлено значение Предельный
или Обычный, функция FreeSync автоматически выключается.
• Функция VRB будет
следующих элементов: Логотип, Прицел, Сообщение и значок
Вход.
• Функция VRB зависит от максимальной частоты обновления
монитора. Для мониторов с поддержкой частоты обновления
до 75 Гц функция VRB доступна только при установке частоты
обновления 75 Гц.
7. Целевая точка: на экране отображается Целевая точка (точка
прицеливания) в играх-шутерах.

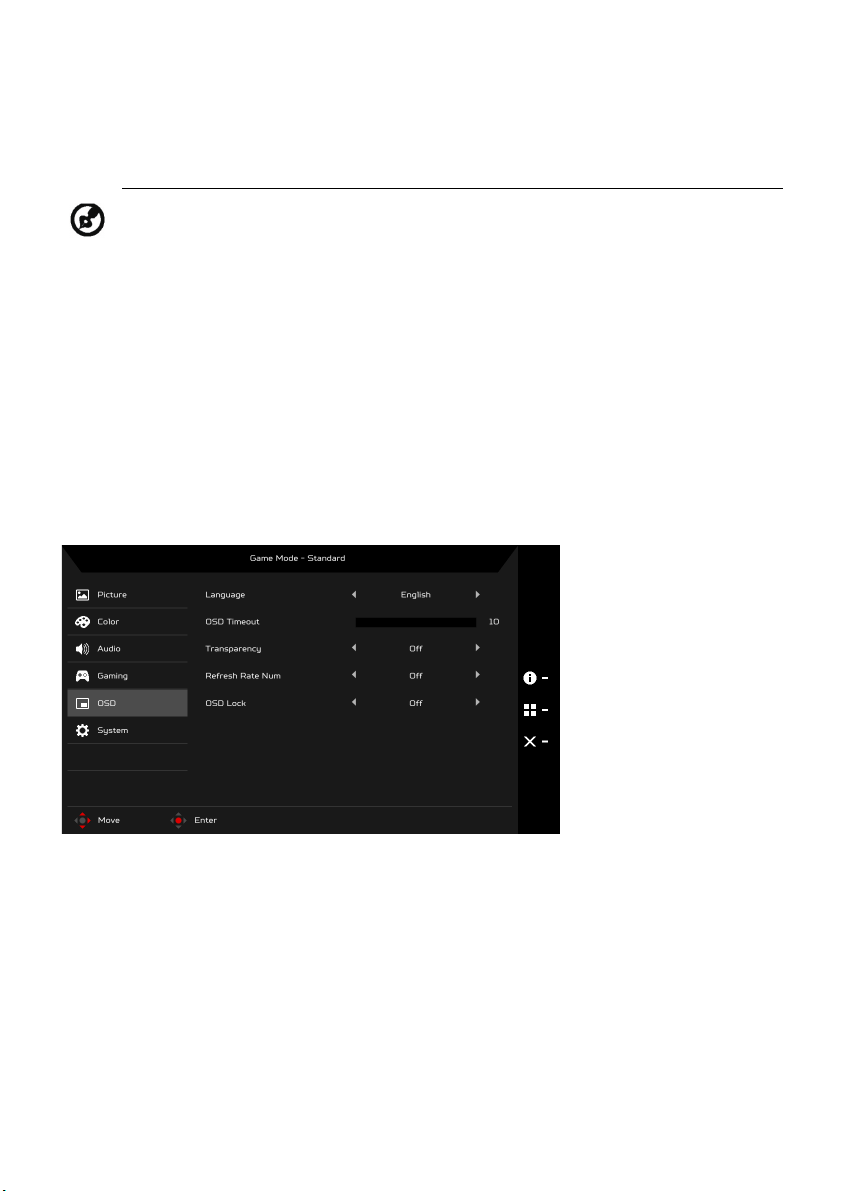

Регулировка параметров OSD
влиять на резкость изображения
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите OSD в экранном меню. Затем
перейдите
3. Нажатием кнопки Navi/OK отрегулируйте значение на соответствующих
шкалах.
4. Язык: выбор языка экранного меню.
5. Вр. отобр. Меню: настройка длительности задержки перед выключением
экранного меню.
к параметру, который хотите отрегулировать.
RU-18
Page 29
6. Прозрачность: выбор Прозрачности при использовании игрового
режима. Для прозрачности можно задать значение 0% (ВЫКЛ.), 20%,
40%, 60% или 80%.
7. Зн. частоты обн.: отображение на экране текущего значения частоты
обновления панели.
8. Блокировка меню: функция "Блокировка меню" используется для
предотвращения случайного нажатия кнопки экранного меню. Для
закрытия сообщения "Блокировка меню" нажмите и 3 секунды
удерживайте нажатой
Если сообщение "Блокировка меню" не пропадет, то проверьте, не
залипла ли кнопка Navi/OK.

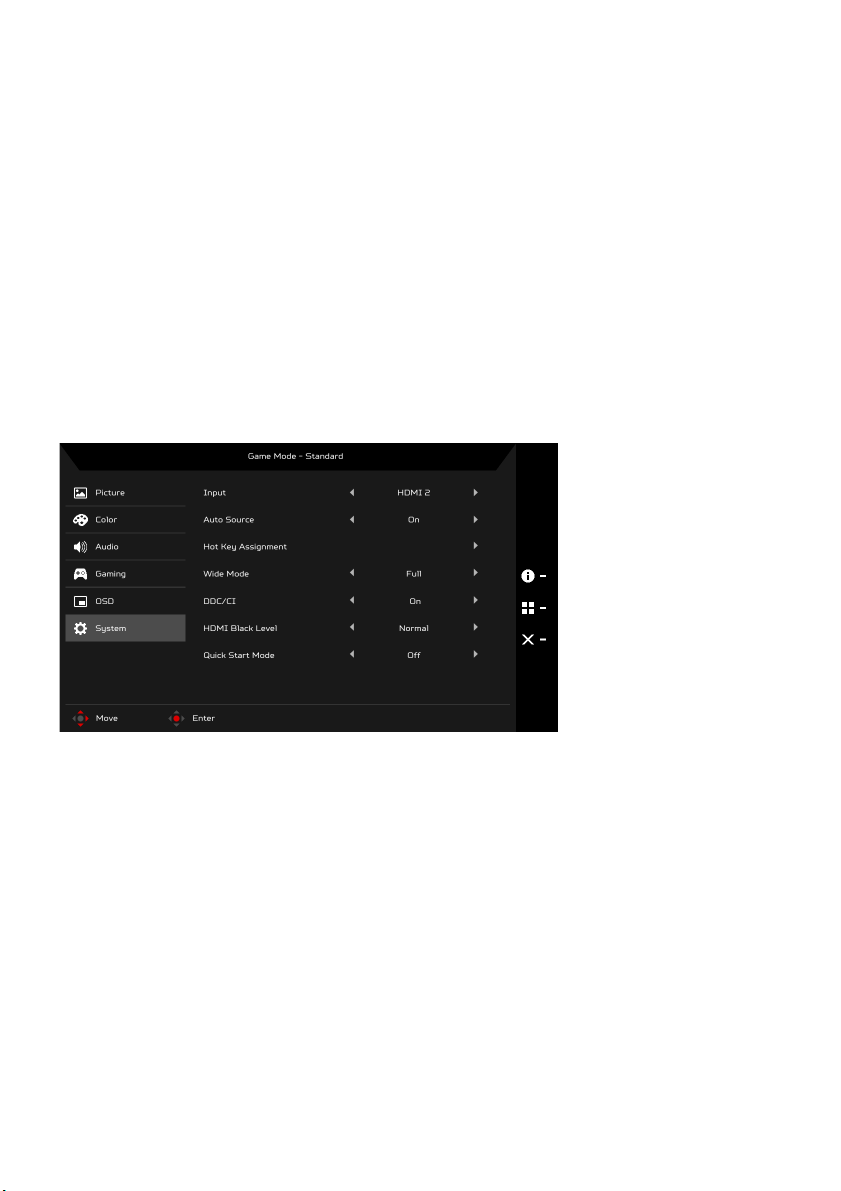

Регулировка параметра Система
кнопку Navi/OK, пока это сообщение не пропадет.
1. Нажмите кнопку MENU, чтобы открыть OSD.
2. Нажатием кнопки Navi/OK выберите Система в экранном меню. Затем
перейдите к параметру, который хотите отрегулировать.
3. Нажатием кнопки Navi/OK выберите значение параметра.
4. Вход: выберите источник из числа
сигнала.
5. Автоисточник: автоматический поиск доступных источников входного
сигнала.
6. Hotkey Assignment (Горячие клавиши): выбор функции для Hotkey 1
(Горячей клавиши 1) или Hotkey 2 (Горячей клавиши 2).
7. Широкоэк.реж.: выбор подходящего варианта соотношения сторон
экрана. Возможные варианты: Полное и Aspect.
доступных источников входного
RU-19
Page 30
8. DDC/CI: позволяет настраивать параметры монитора из программ,
установленных на ПК.
Примечание: интерфейс DDC/CI (Display Data Channel/Command
Interface - командный интерфейс обмена данными между
компьютером и монитором) позволяет регулировать параметры
монитора с помощью программ.
9. Ур. черного HDMI: выбор уровня черного цвета для источника HDMI.
Возможные варианты: Обычный и Низк.
10. Реж. быст. зап.: быстрое включение монитора.

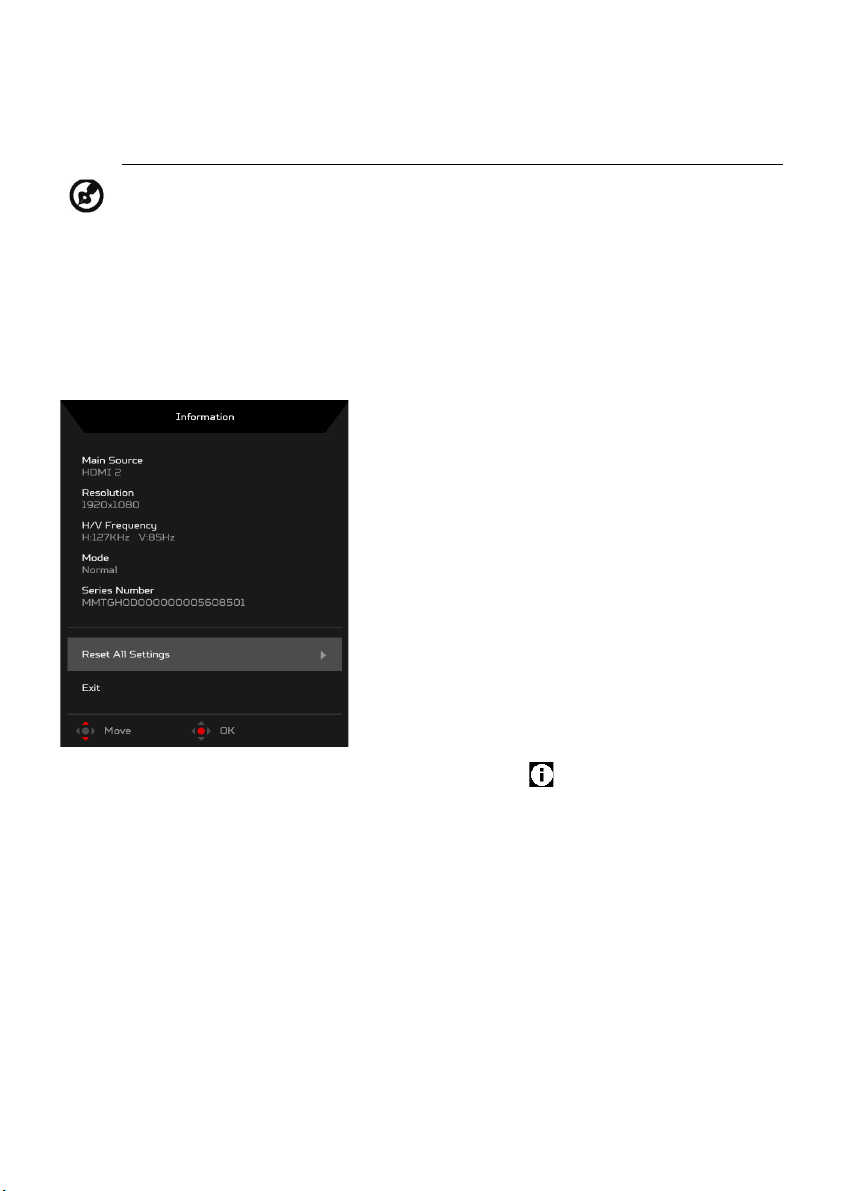

Информация об изделии
1. На странице любой функции нажмите кнопку , чтобы открыть
экранное меню.
2. Сброс всех настроек: для всех параметров восстанавливаются
заводские значения по умолчанию.
RU-20
Page 31
Диагностика неисправностей
Прежде чем вы отошлете монитор с ЖК-дисплеем на сервисное
обслуживание, пожалуйста, проверьте список диагностики неисправностей,
приведенный ниже, возможно, вы сможете определить, в чем заключается
проблема, самостоятельно.
(Режим VGA)
Проблема
отсутствует
Нарушение
изображения
Нарушение
(Только
модель с
аудиовходом)
(опция)
Текущее
состояние
Светодиод ВКЛ.
Светодиод
ВЫКЛ.
Светодиод
светится
янтарным
цветом
Нестабильное
Отсутствие
дисплея,
смещение
центра, или же
слишком
маленький или
слишком
большой размер
дисплея
Звук отсутствует
или уровень
звука слишком
низкий
Исправление
• При помощи OSD отрегулируйте яркость и
контраст на максимум или перезагрузите на
установки по умолчанию.
• Проверьте выключатель питания.
• Проверьте, правильно ли подсоединен провод
питания переменного тока к монитору.
• Проверьте, правильно ли подсоединен к
задней части монитора кабель
• Проверьте, включено ли питание
компьютерной системы.
• Проверьте, соответствуют ли спецификации
графического адаптера и монитора, так как их
несоответствие может вызывать
рассогласование частоты входного сигнала.
• Используя OSD, отрегулируйте
РАЗРЕШАЮЩУЮ СПОСОБНОСТЬ,
СИНХРОНИЗАЦИЮ, ФАЗУ
СИНХРОНИЗАЦИИ
В- ПОЗИЦИЮ для нестандартных сигналов.
• Используя OSD, в случае отсутствия
полноэкранного изображения, пожалуйста,
выберите другую разрешающую способность
или другое вертикальное время обновления.
• Подождите несколько секунд после
регулировки размера изображения перед
изменением или отсоединением сигнального
кабеля или отключением питания от монитора.
• Проверьте подключение аудиокабеля к
главному ПК.
• Проверьте, не установлен ли уровень
громкости на главном ПК на минимуме и не
отключен ли звук.
, Г-ПОЗИЦИЮ И
видео сигнала.
RU-21
Page 32
(Режим HDMI)
Проблема
отсутствует
Нарушение
(Только
модель с
аудиовходом)
(опци)
Текущее
состояние
Светодиод ВКЛ.
Светодиод
ВЫКЛ.
Светодиод
светится
янтарным цветом
Звук отсутствует
или уровень
звука слишком
низкий
Исправление
• При помощи OSD отрегулируйте яркость и
контраст на максимум или перезагрузите на
установки по умолчанию.
• Проверьте выключатель питания.
• Проверьте, правильно ли подсоединен провод
питания переменного тока к монитору.
• Проверьте, правильно ли подсоединен к
задней части монитора кабель
• Проверьте, включено ли питание
компьютерной системы.
• Проверьте подключение аудиокабеля к
главному ПК.
• Проверьте, не установлен ли уровень
громкости на главном ПК на минимуме и не
отключен ли звук.
видео сигнала.
RU-22
Page 33

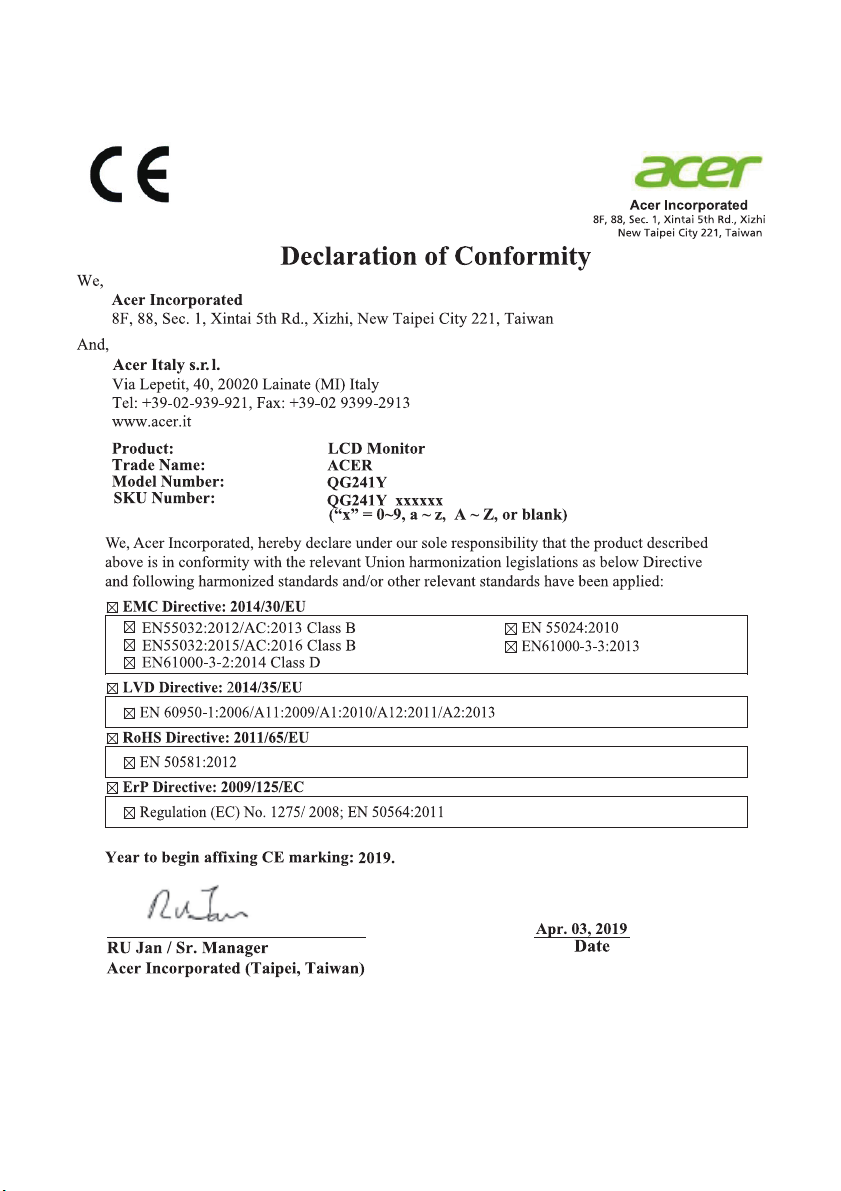

RU-23
Page 34
Acer America Corporation
333 West San Carlos St.,
Suite 1500
San Jose, CA 95110
Tel : 254-298-4000
Fax : 254-298-4147
U. S. A.
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product: LCD Monitor
Model Number: QG241Y
SKU Number: QG241Y xxxxxx
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
333 West San Carlos St.
Address of Responsible Party:
Suite 1500
San Jose, CA 95110
U. S. A.
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147
